哈囉,大家好啊,我是K.,今天要來介紹我的改裝主機,有別以往的帥氣風格,應這次老婆大人的要求走可愛風,改了這台拉拉熊外觀的主機,以下就來看照片說故事吧

硬體:

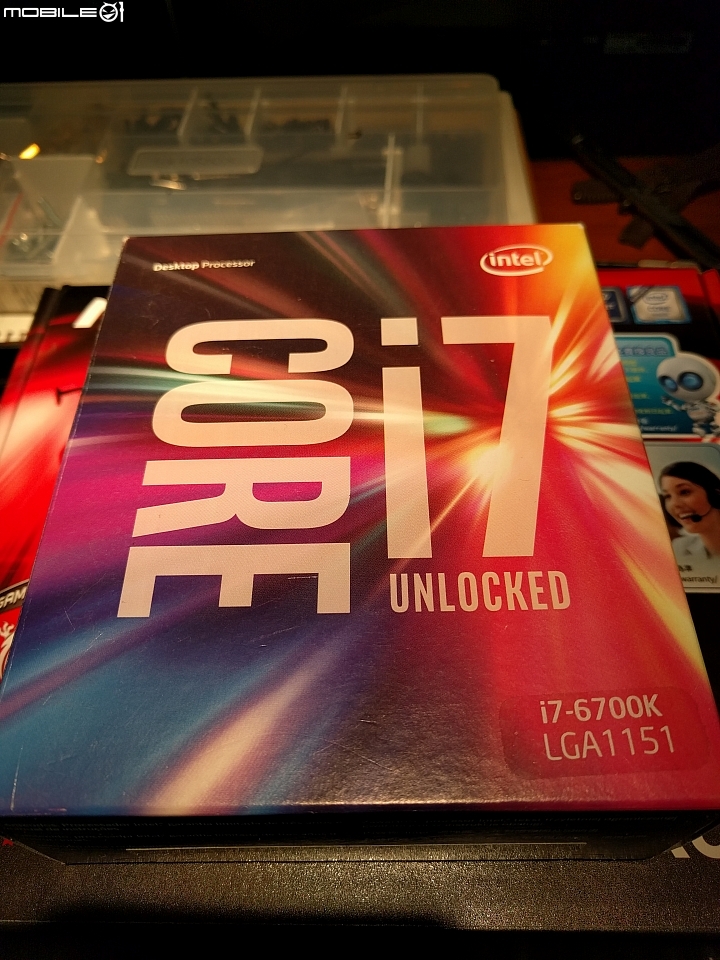

處理器:intel i7 6700K
主機板:微星 Z170I GAMING PRO AC

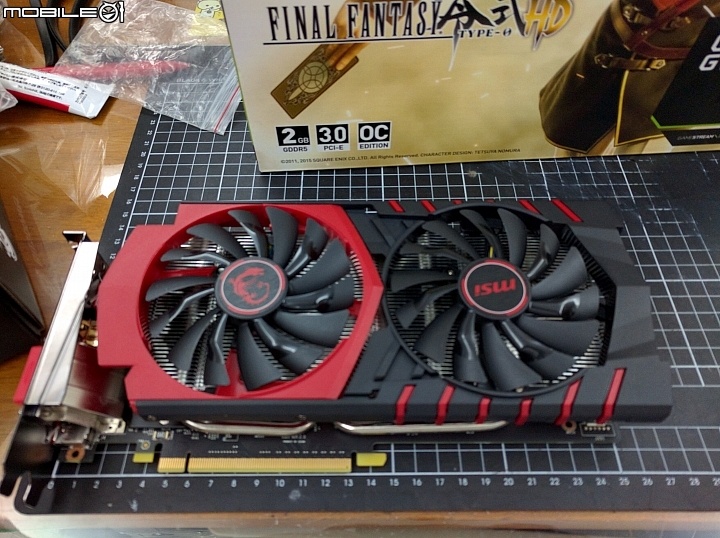

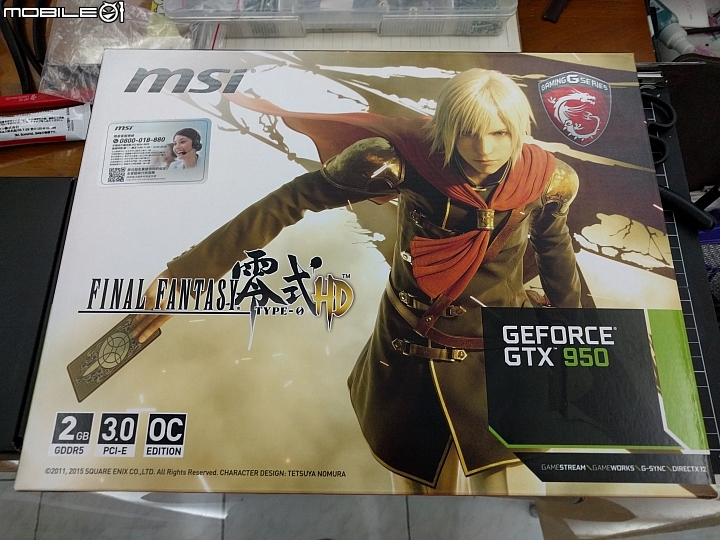

顯示卡:微星 GTX950 GAMING
記憶體:宇帷 閃電 DDR4 2800 8G
電源供應器:曜越SMART DPS G 650W
機殼:曜越 Suppressor F1
固態硬碟:威剛 XPG SX930 240G SSD

曜越 Suppressor F1,這個機殼的大小官方數據是276x260x319mm這麼小台又這麼正方很適合拿來做可愛的東西

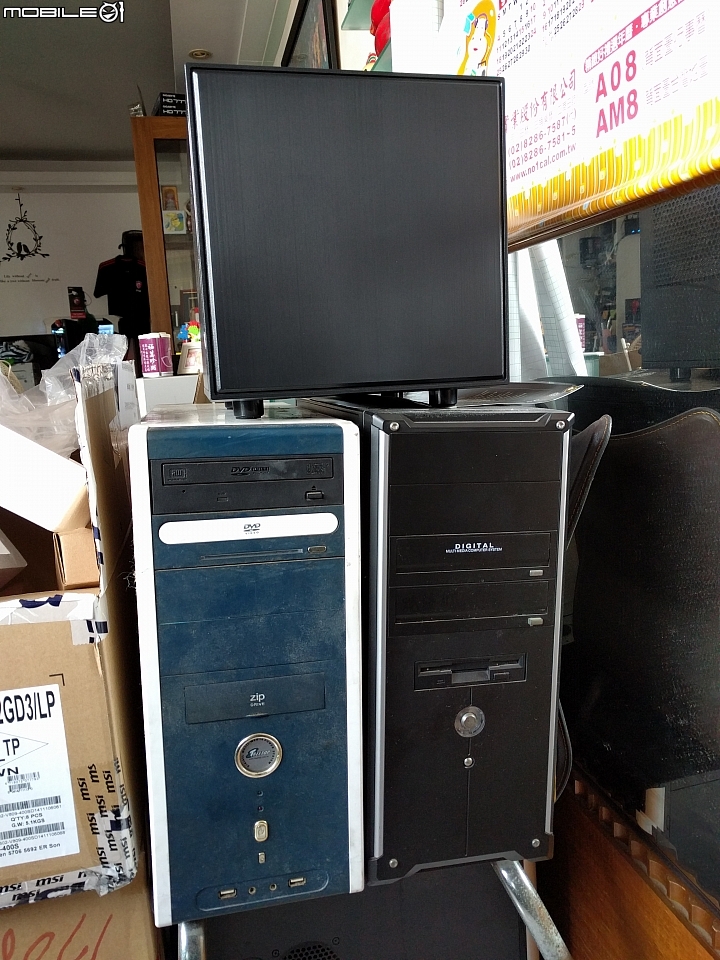

看看他與其他一般機殼的大小,大約一般機殼的1/3左右而已

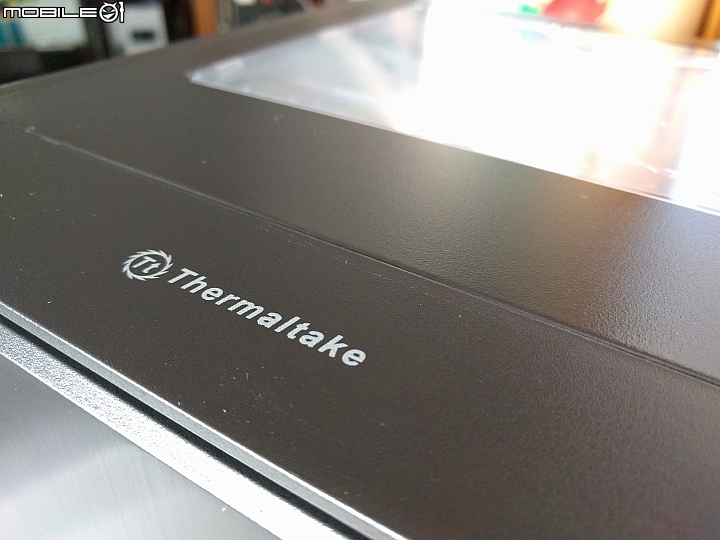

上面有一個壓克力窗

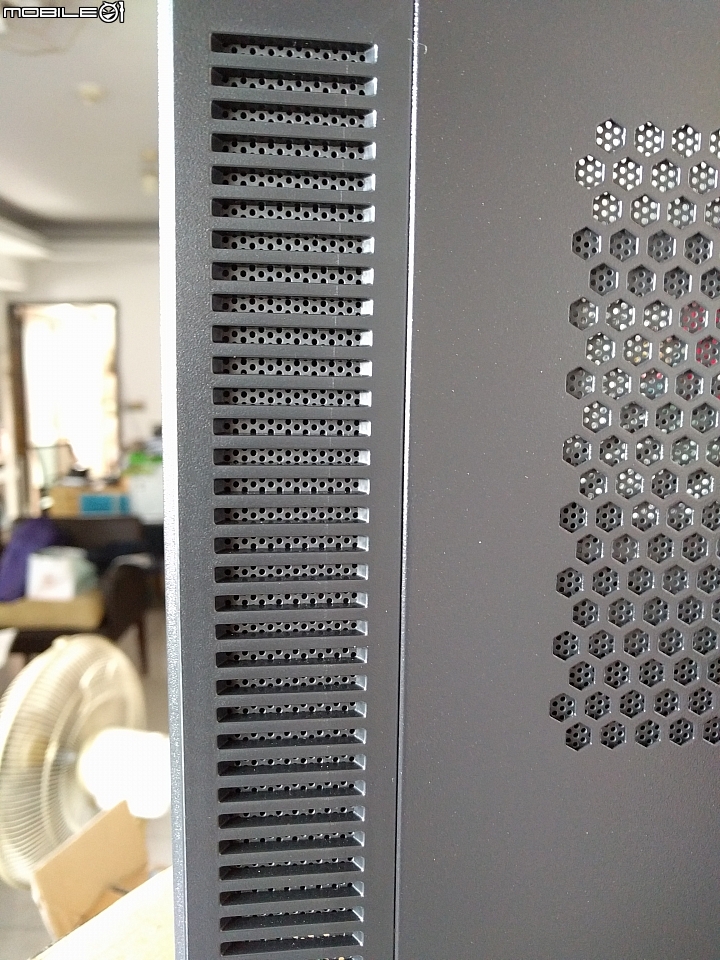

前蓋兩側有透氣孔,前蓋內是風扇,並非5.25的空間,所以它基本上是不能打開的,但是能拆卸

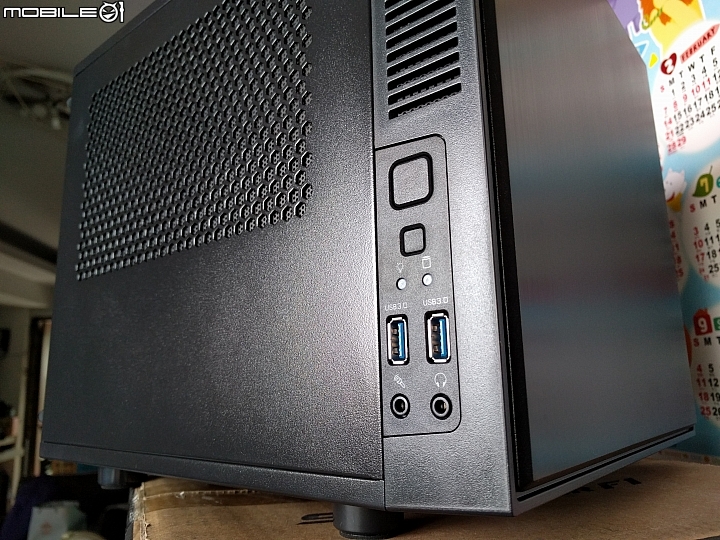

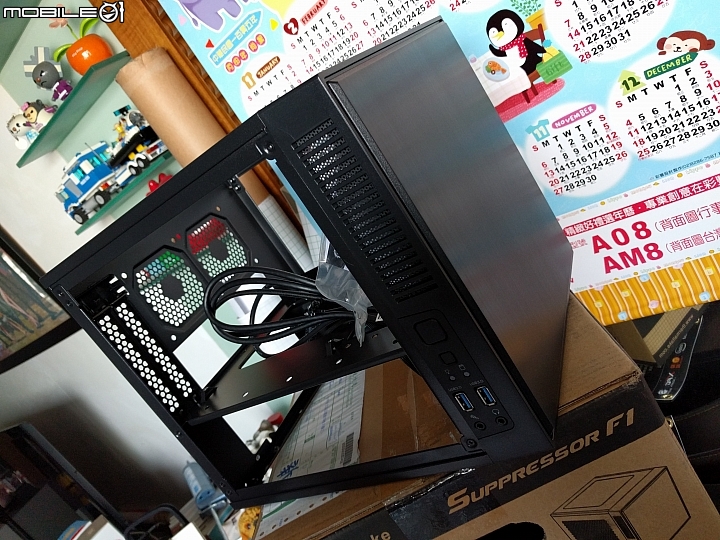

這是前蓋的另一側,下方有前置I/O

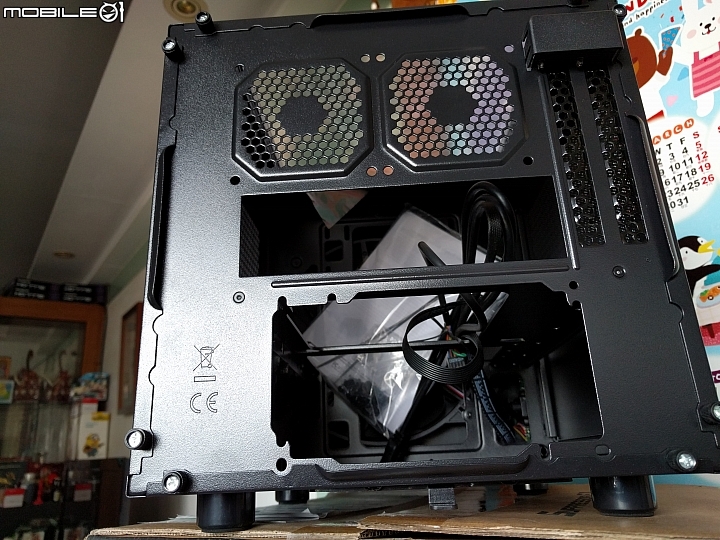

後面可以看到主機板的設置是躺式的,旁邊有兩個PCIE檔板,可容納255mm長度的顯示卡,相當厲害!
PSU則採中下置,兩邊的空間利於線材設置。



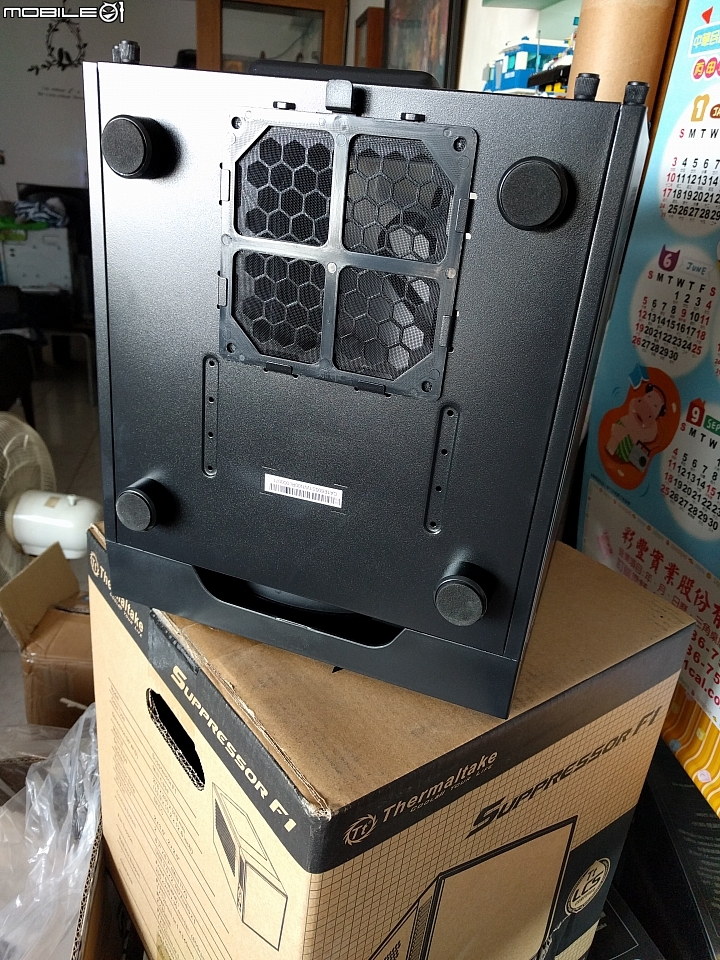

下方則有四個稍微墊高的腳座及PSU散熱的防塵蓋,防塵蓋使用抽拉設計可方便拆下清潔

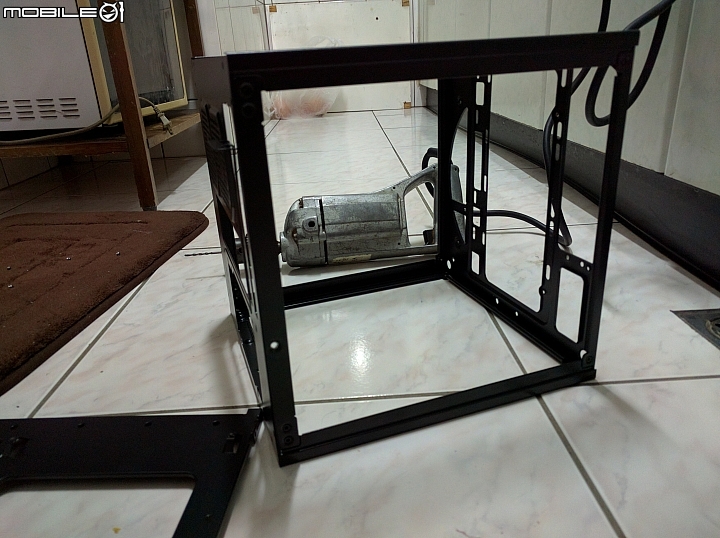

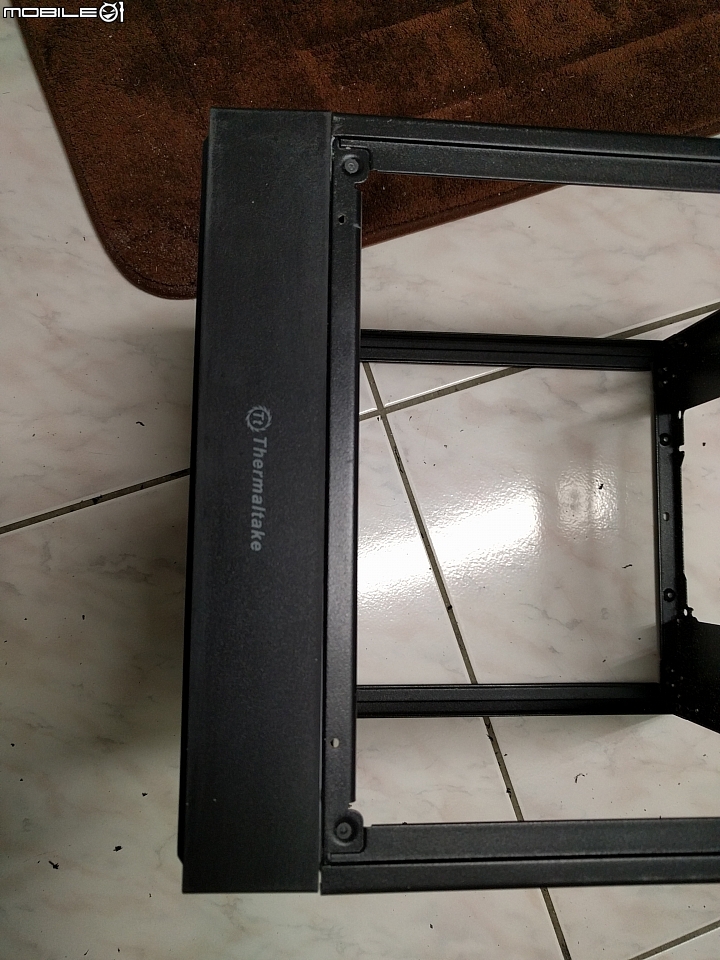

這是總共四面側板脫光光的樣子

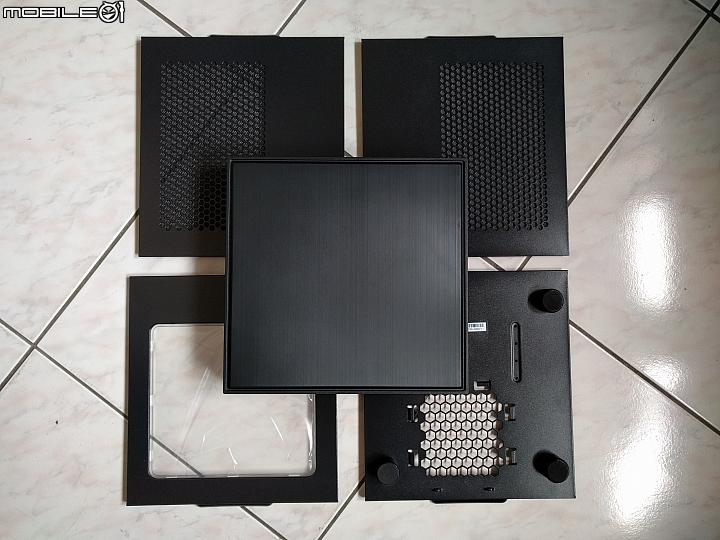

四面側板+前蓋板如下,四面蓋板都是同一個大小,所以也可以把上透移到左右兩側,下板可拆是較容易安裝PSU

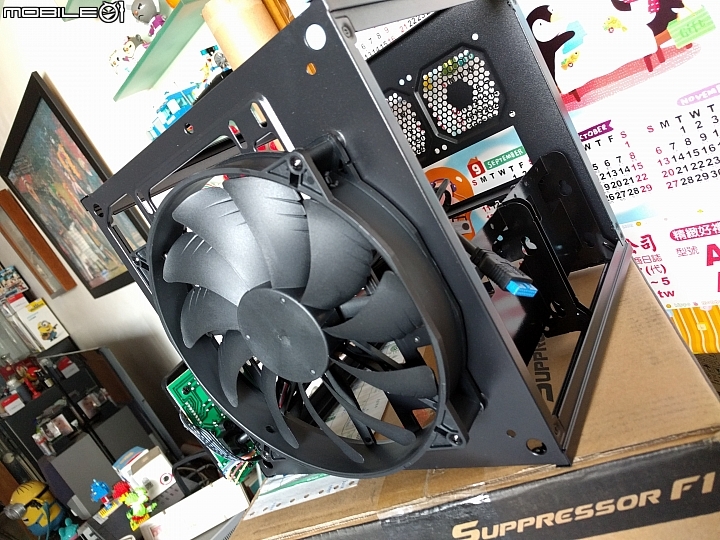

如上述的,前蓋內側是一個20公分風扇,這個部分預計會拆除,並將風扇這個區塊做一個置物與鏡子的空間,畢竟是以女生為主軸




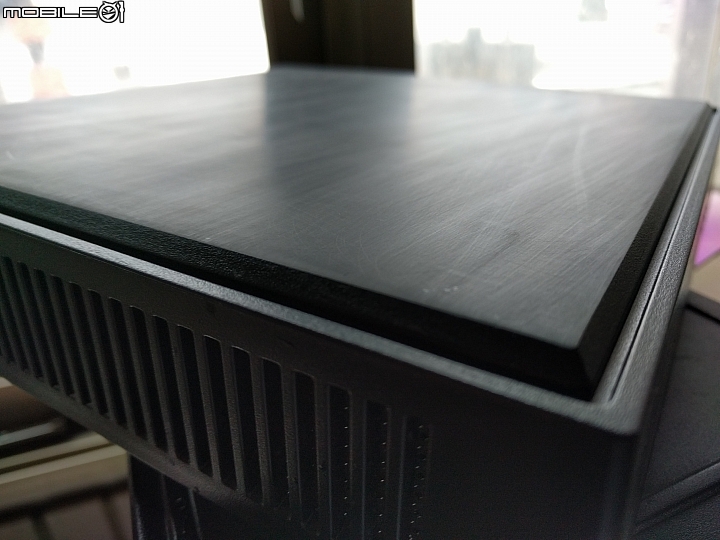

首先第一件事情,就是將前蓋板仿金屬髮絲都磨平,先用粗砂紙磨過再用細號數砂紙沾水打磨,原本想說直接用磨砂機下去"嚕",可是因為是塑膠材質,比較怕摩擦生熱,所以用手下去手工研磨

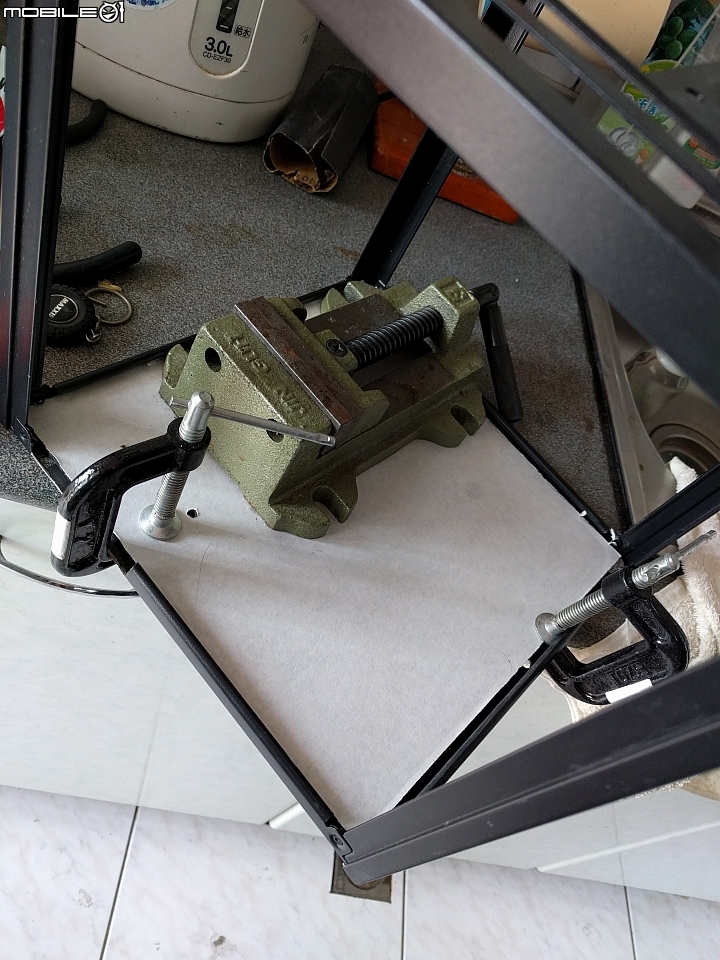

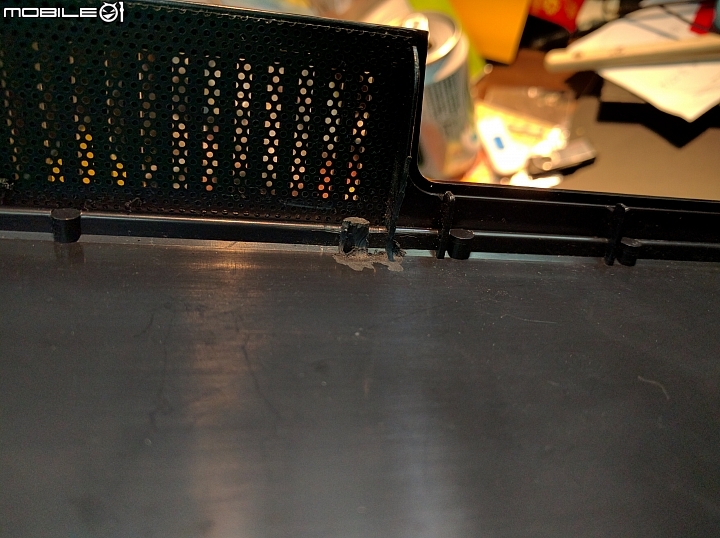

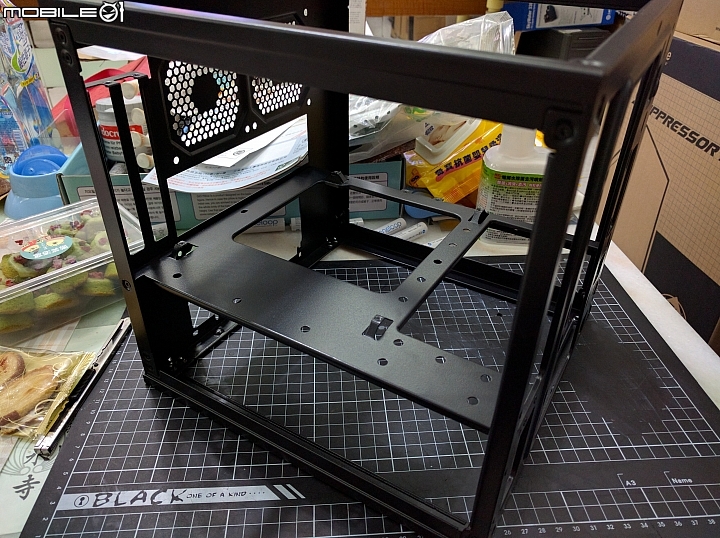

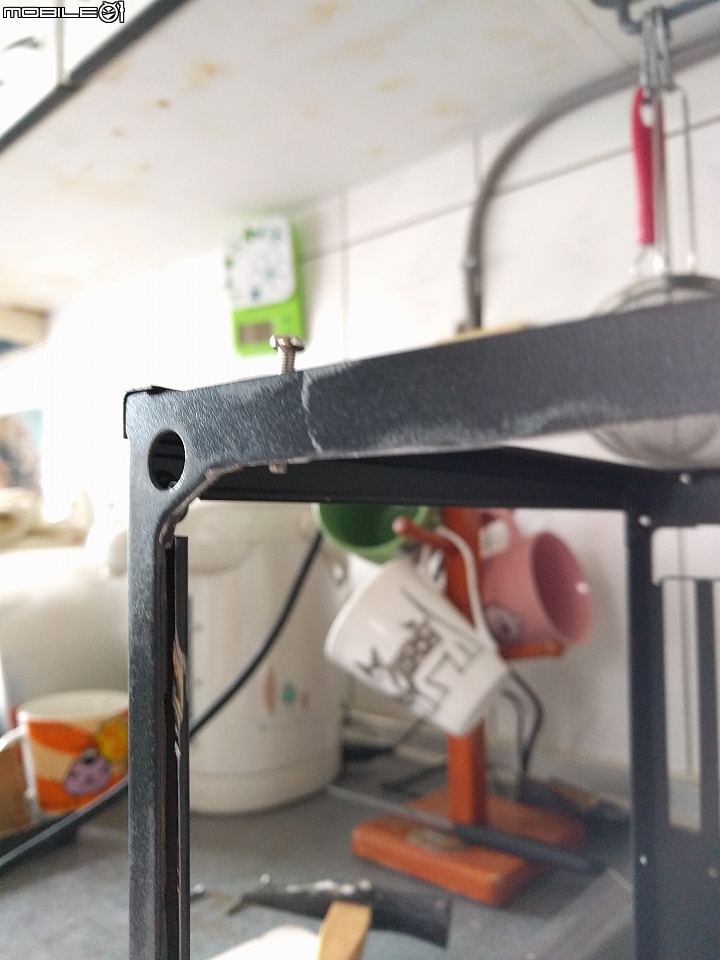

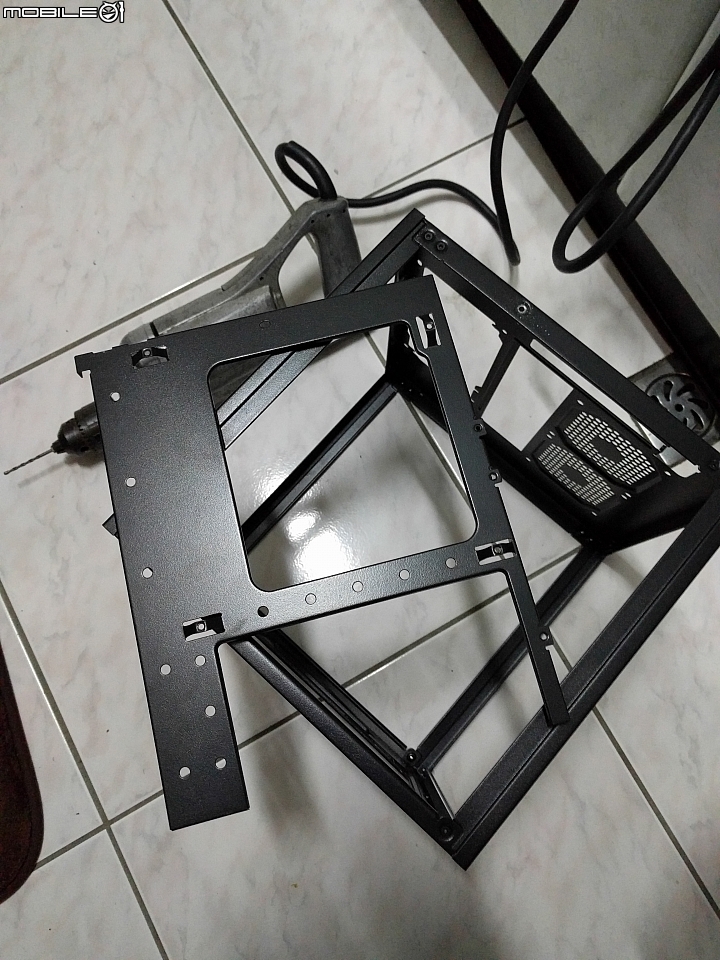

再來是將主機板固定的支架拆除,因為支架是用鋁拉丁固定,所以用電鑽直接鑽穿拆除

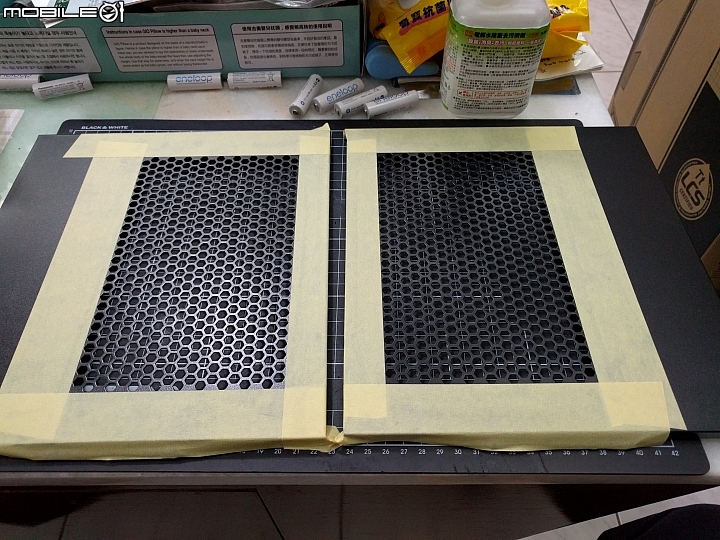

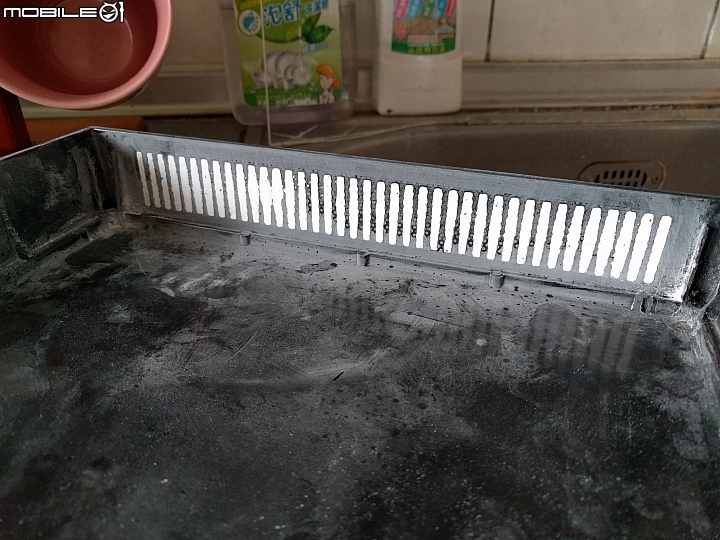

再來是將兩片側板的沖網孔切除,其實預計只會用到一邊,不過還是先切兩份來預備


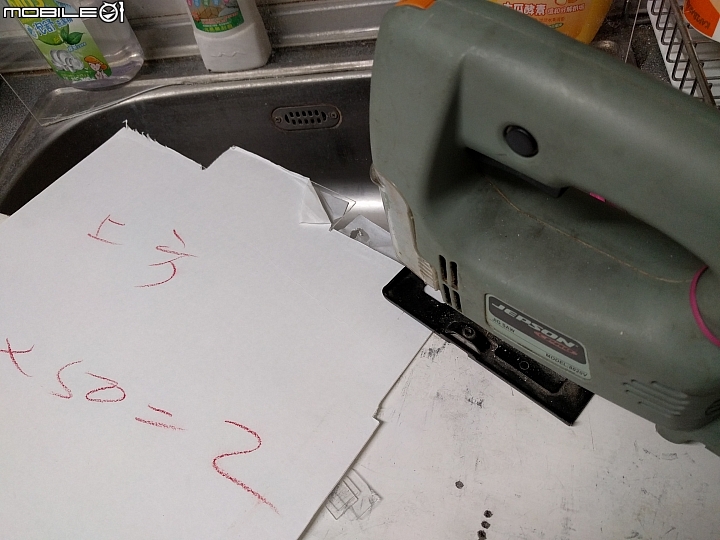

你沒看錯,小弟我就只能在廚房改裝


改裝工具與家電用品合照

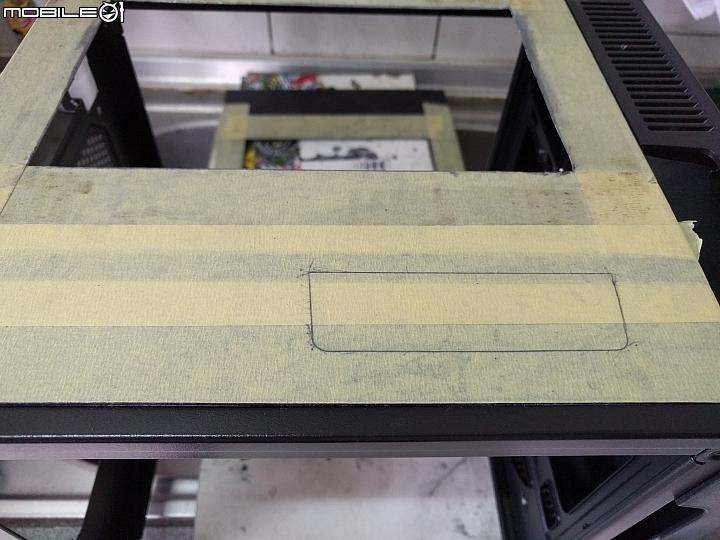

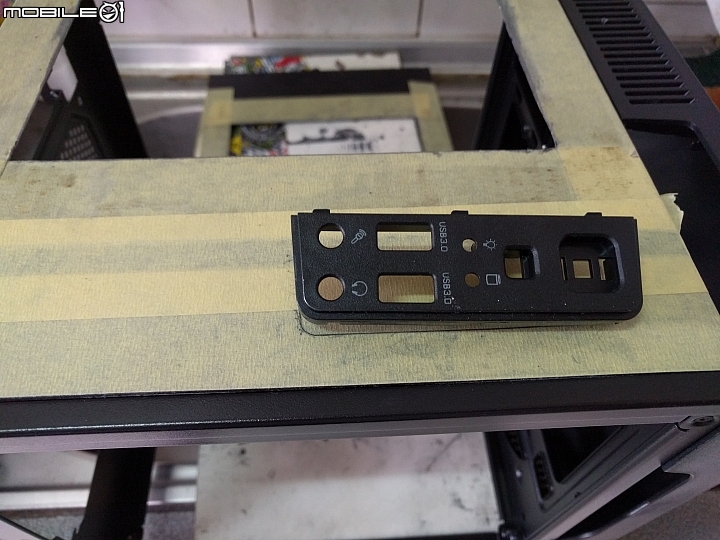

切除後,預計將前I/O移植來側版,所以就拿前I/O來測量切除大小

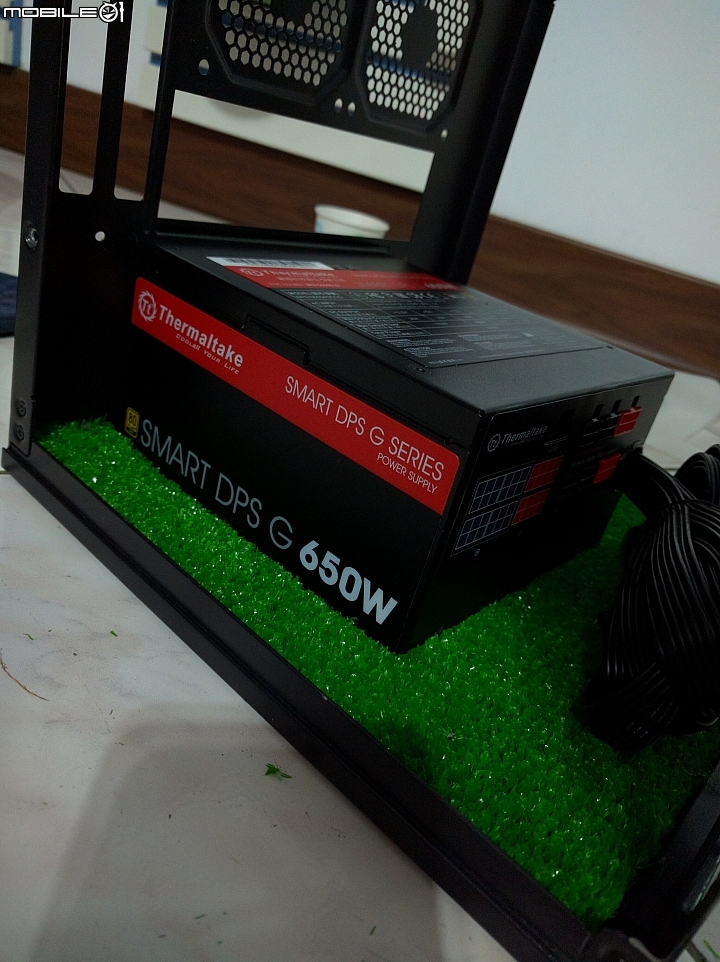

下板的部分用了一塊人工草皮來裝飾內部,感覺有點綠綠的就有FU了呢

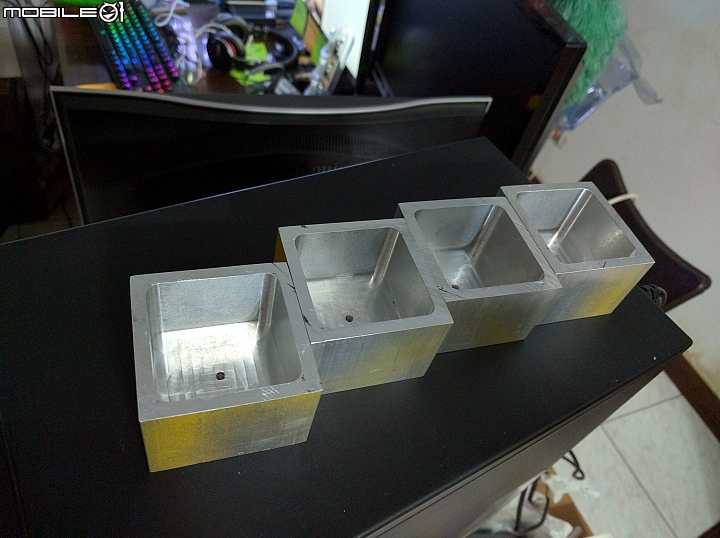

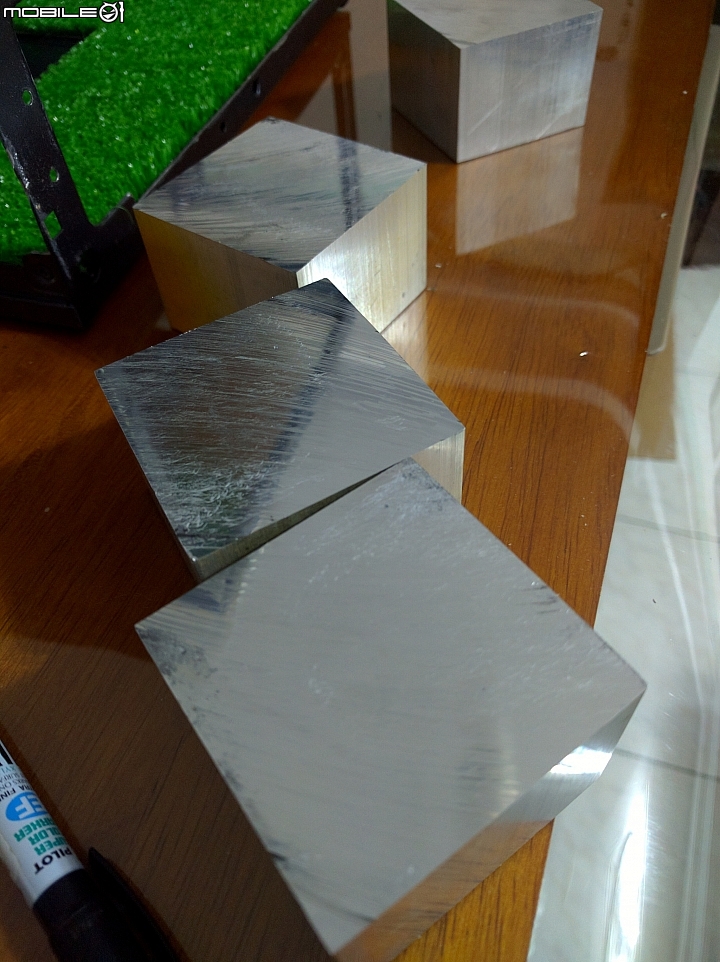

再來去鋁材行訂製了幾樣東西,一樣是這四顆鋁塊,要拿來替代原本的腳座



原本實心的鋁塊實在太重了,拿去請工廠高速切銷並攻一個M4牙可以拿來做固定

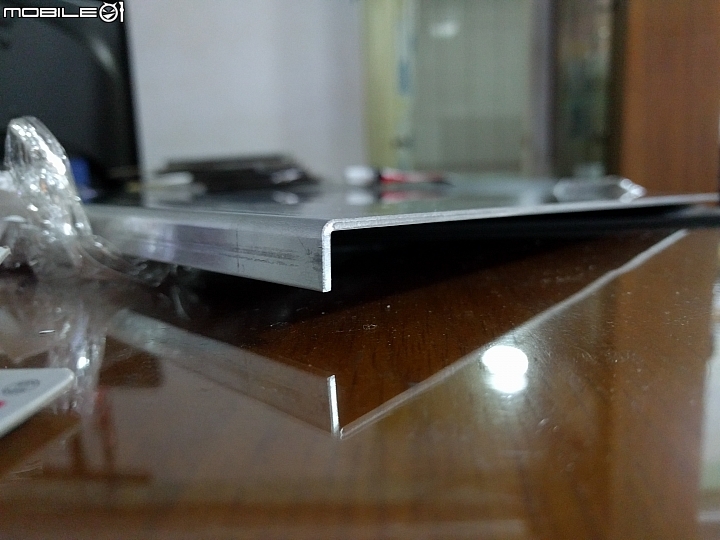

第二樣是這個訂製的鋁板,這是之後要拿來做上蓋用的

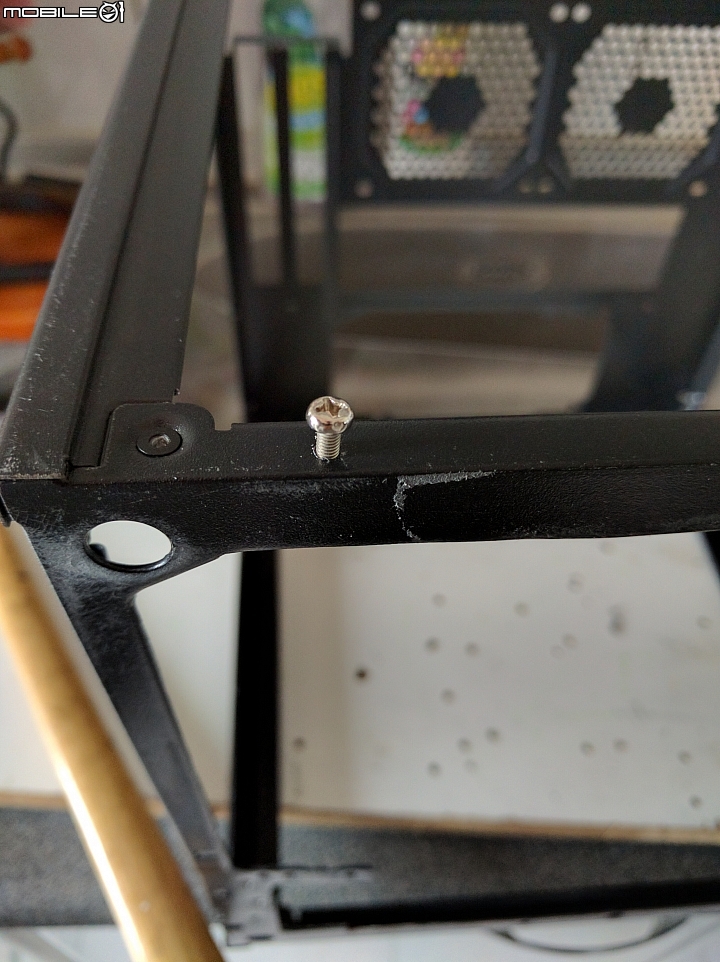

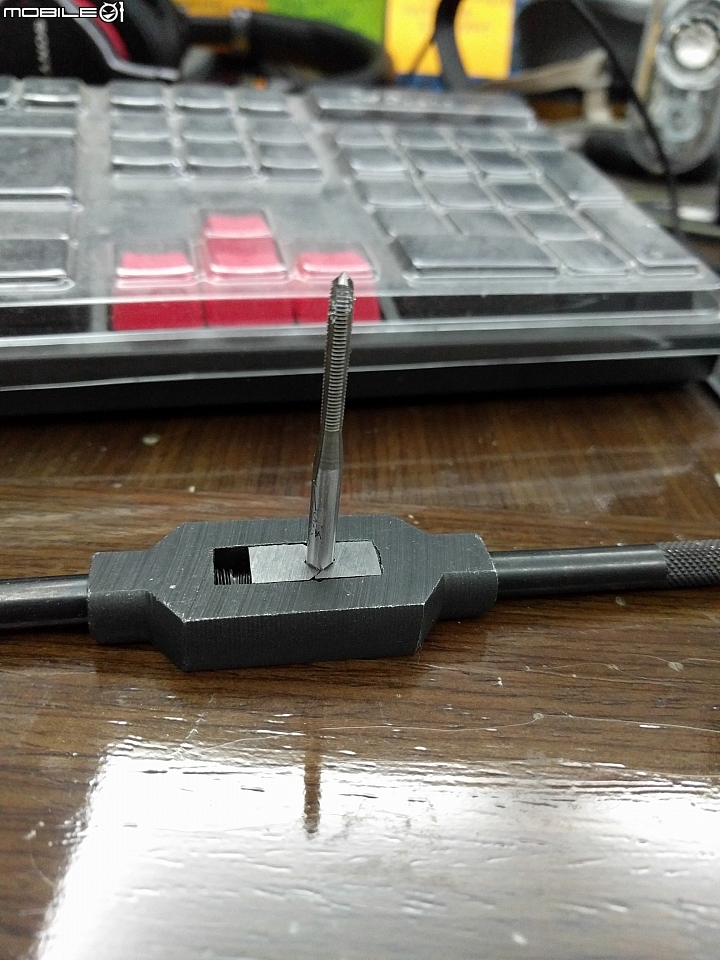

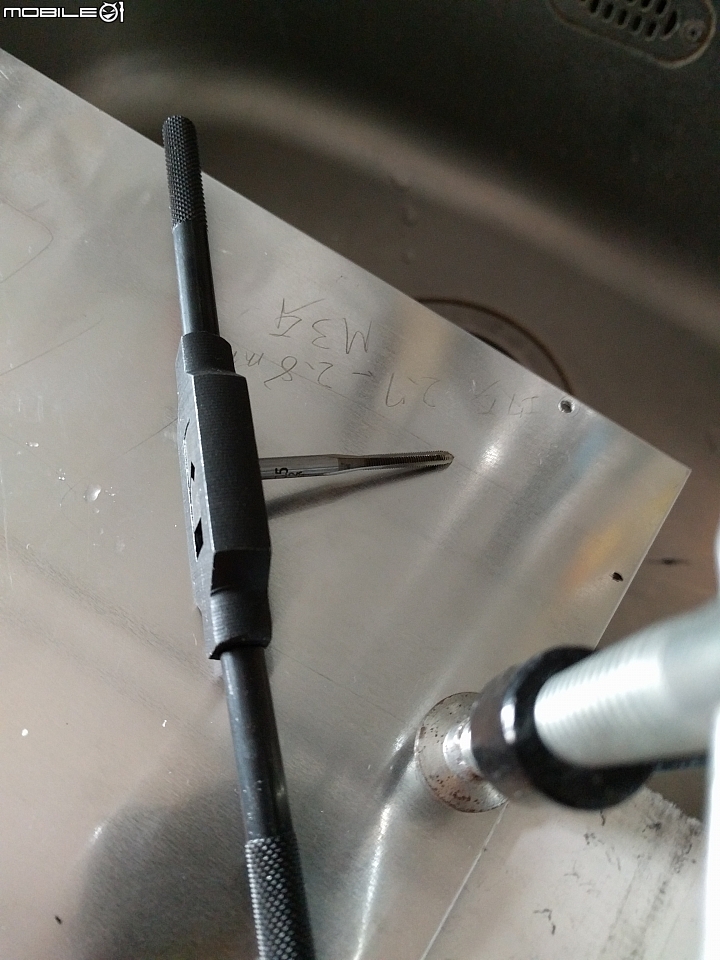

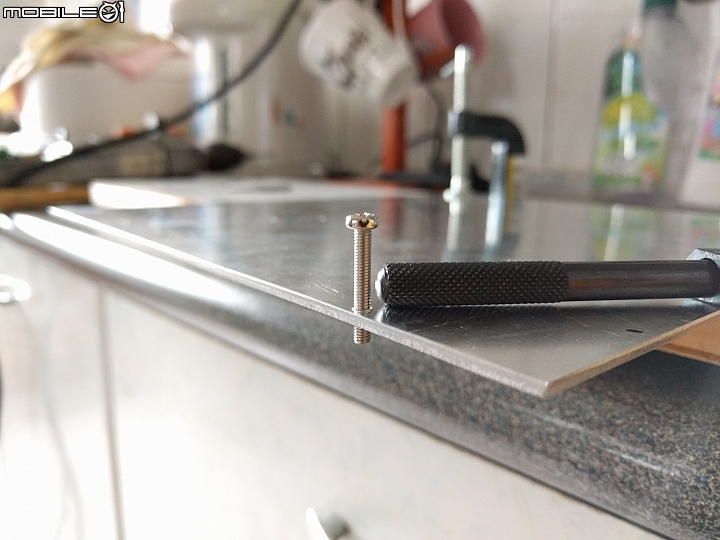

再來是把各個部件需要鑽洞的鑽洞,需要攻牙的攻牙

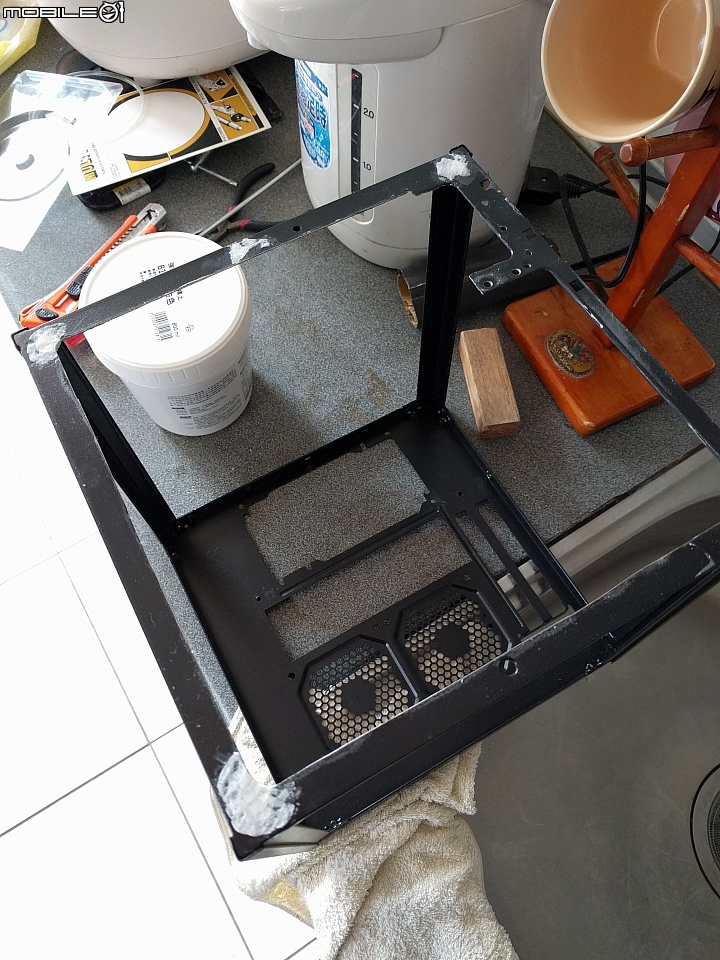

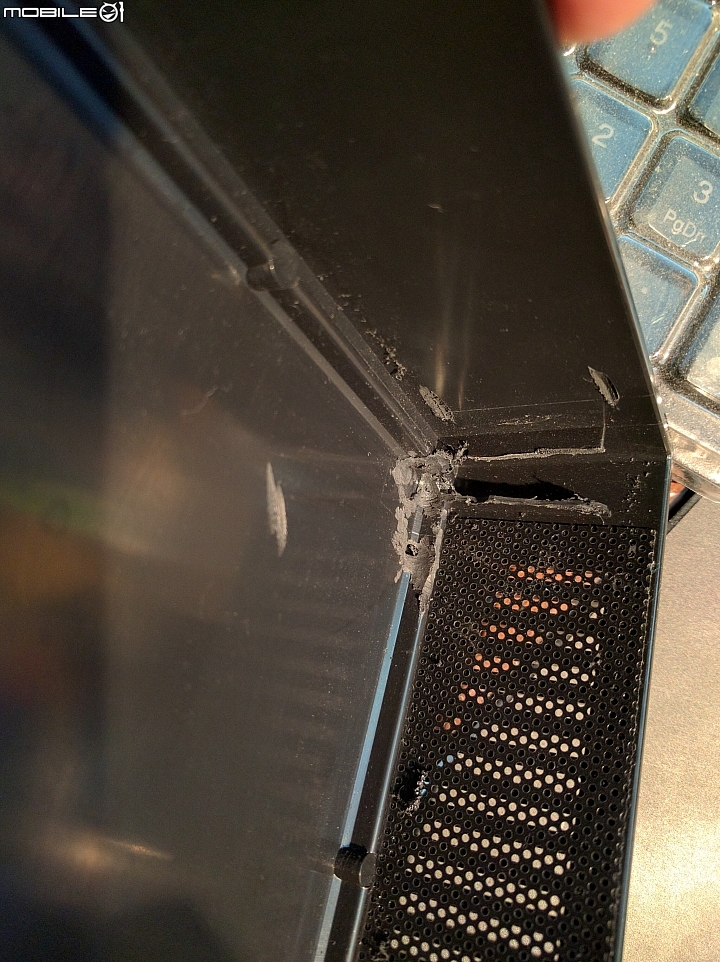

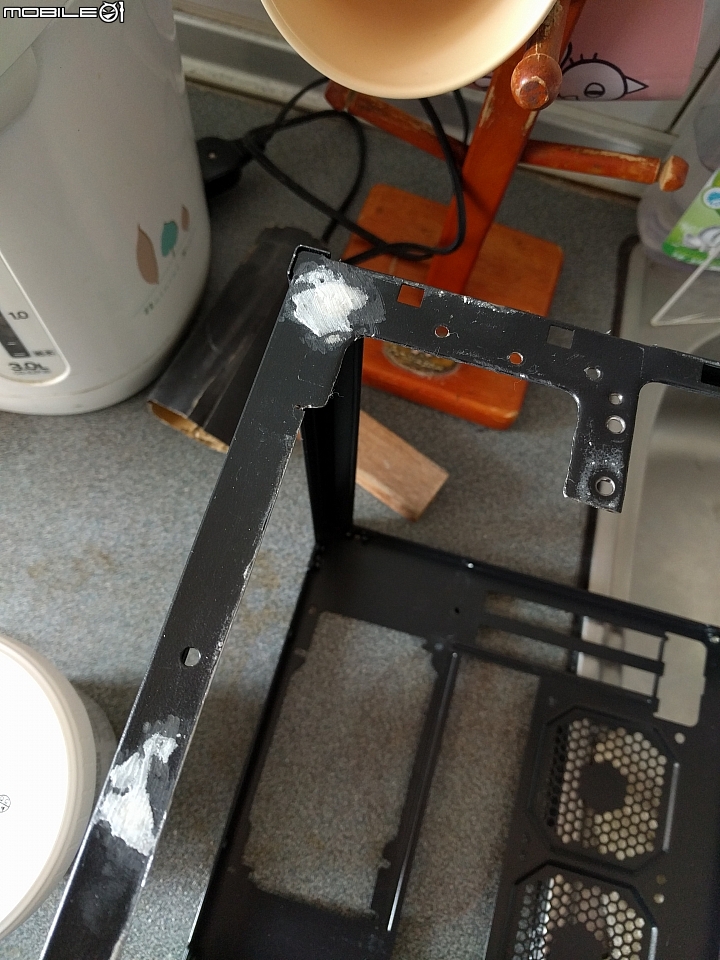

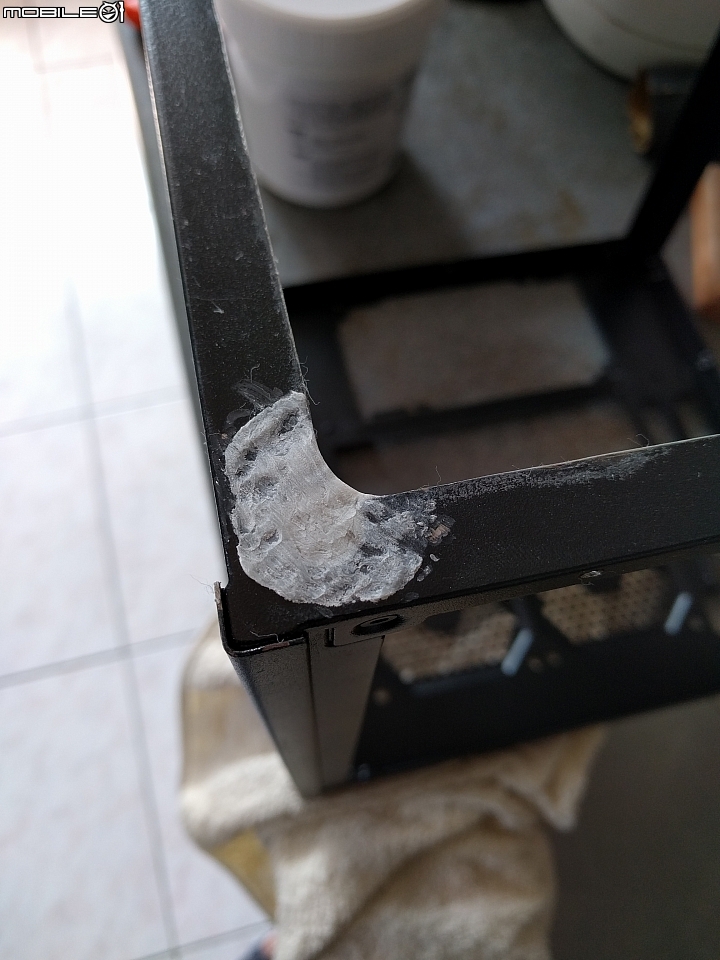

再來將整個機殼的框架用塑鋼土做一些平整還有補強







前蓋板內用手持電磨修飾掉凸出或不必要的部分,好讓訂製的明鏡可以順利地裝進去

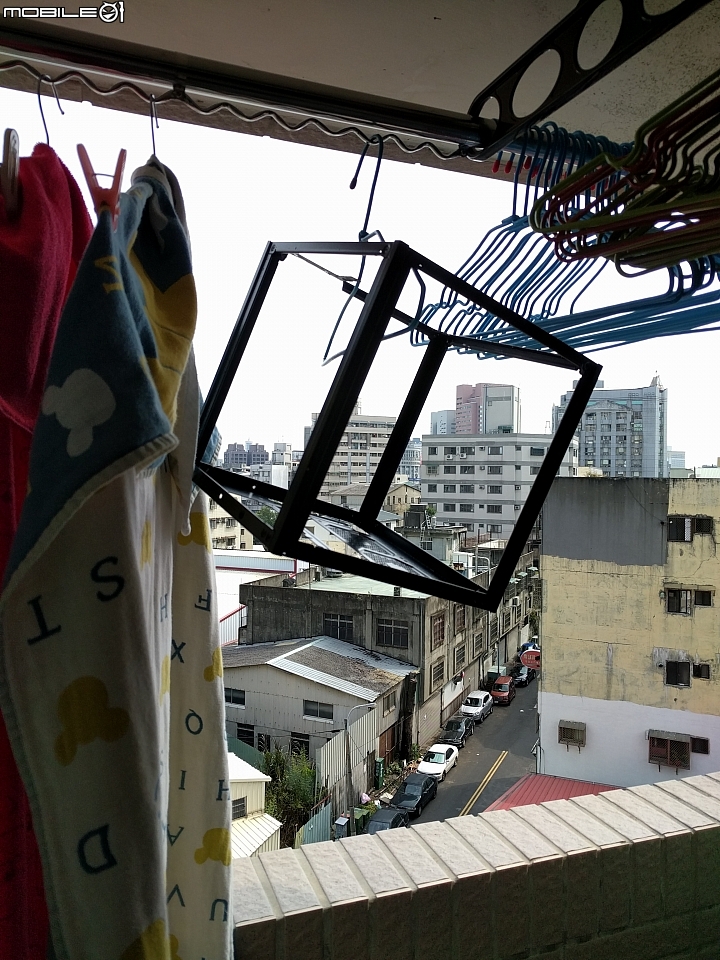

整個框架用好後,洗乾淨晾乾(???

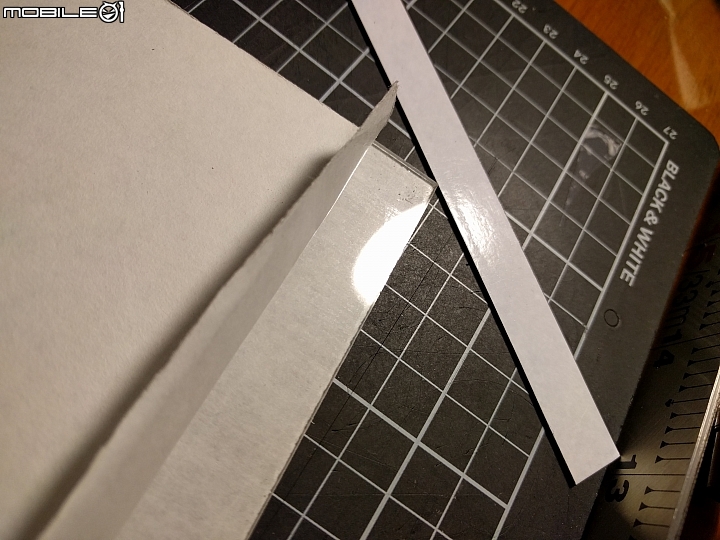

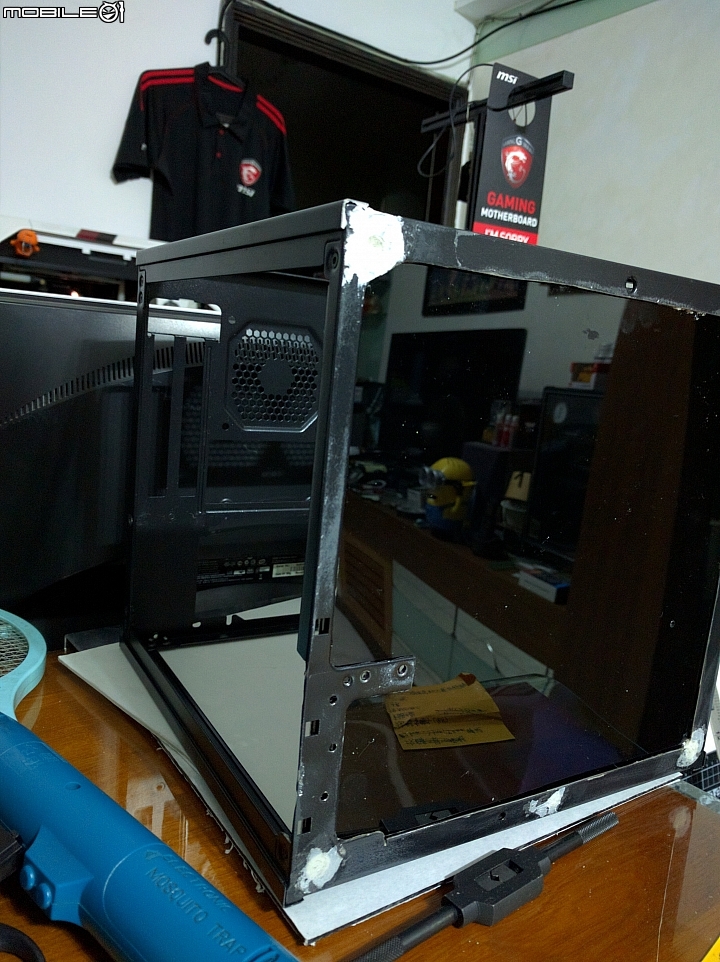

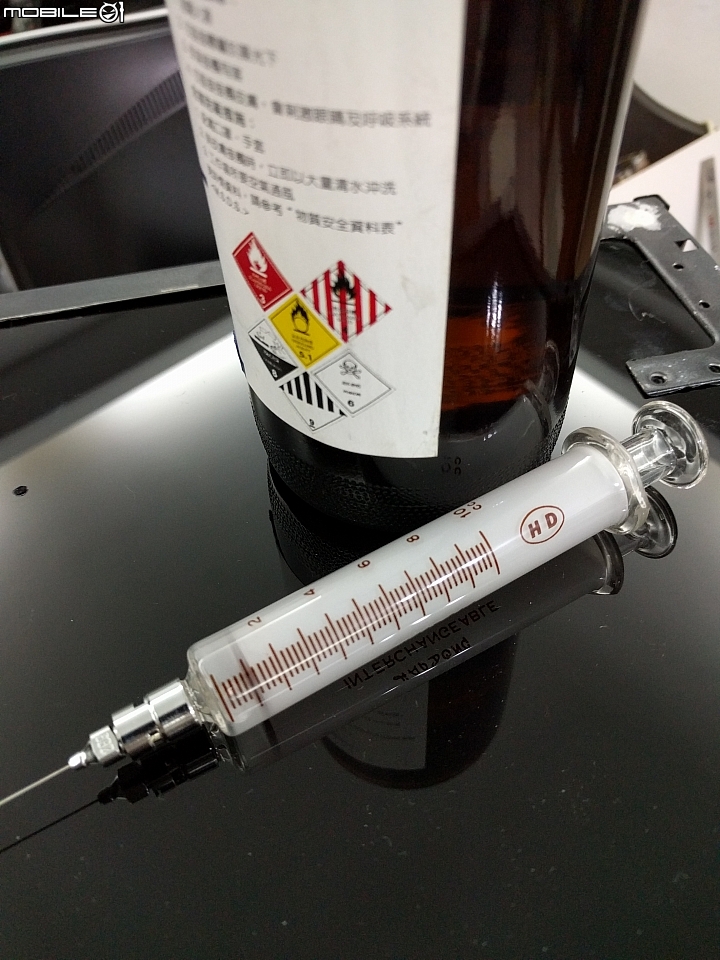

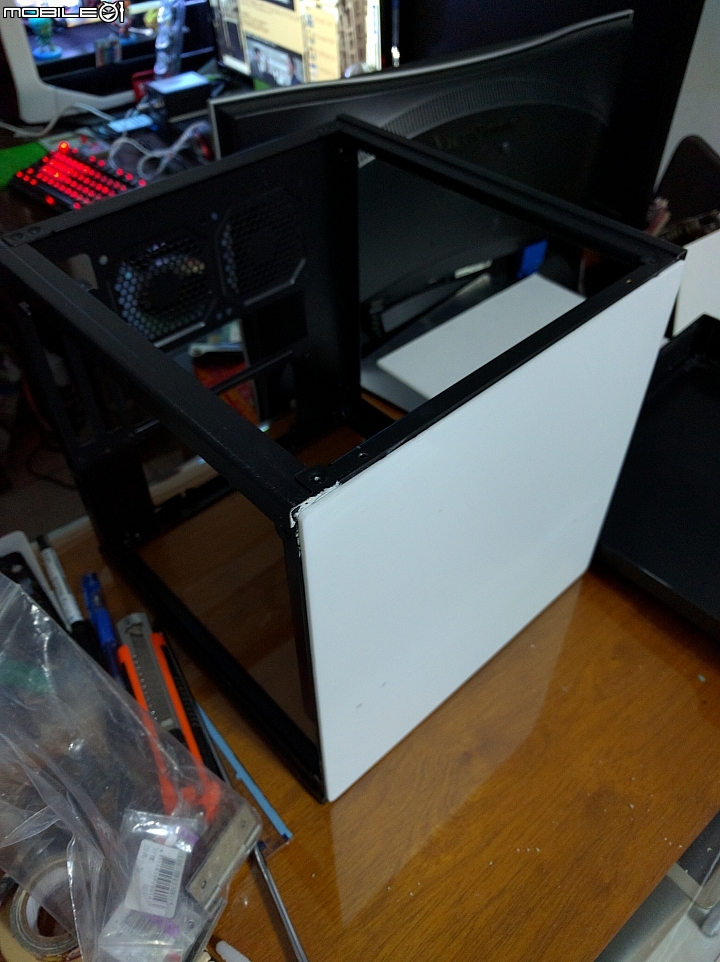

將內面貼上裁切好的壓克力,正面再貼一塊,其實中間還有夾一塊1mm的壓克力板補強間隙,用不同顏色沒有別的意義,是剛好我手上的餘料拿來切的,壓克力之間是使用壓克力專用接著劑,一旦黏上後,強度無可比擬

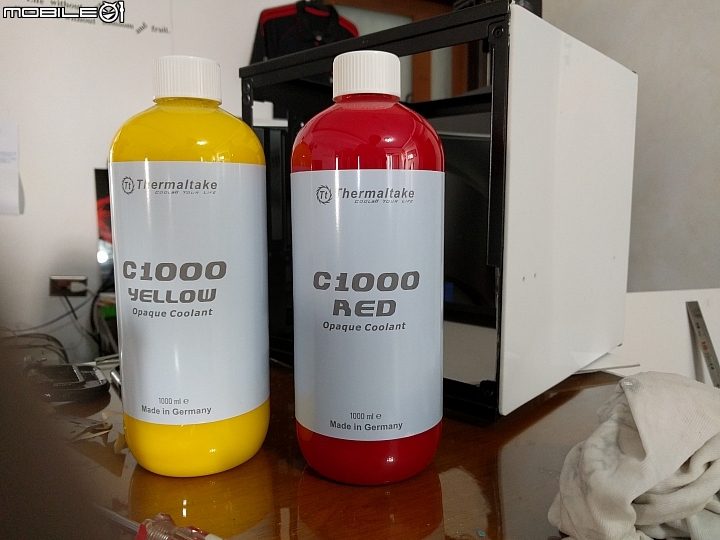

順便推崇一下曜越新出的水冷液,超漂亮的啦!這台主機已經打算使用黃色水冷液

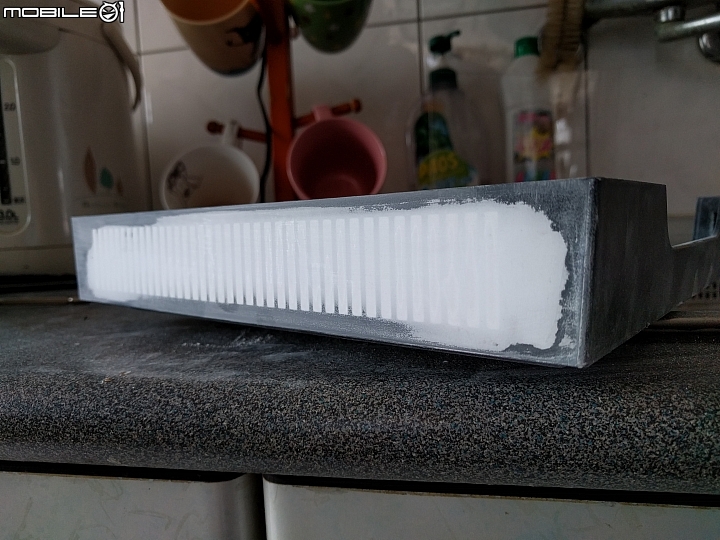

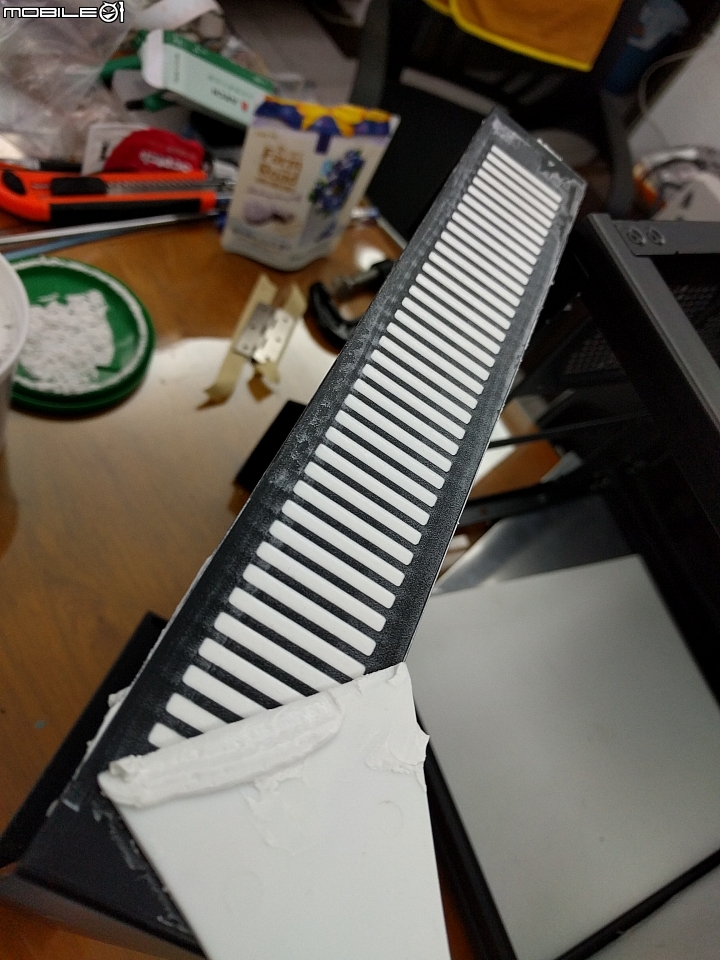

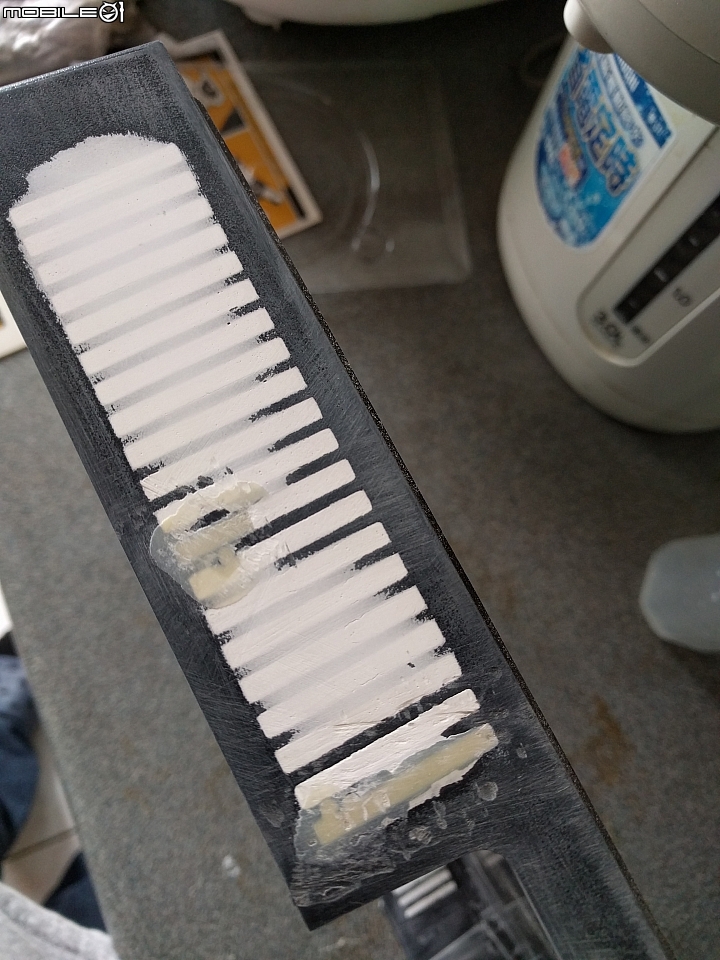

前蓋板裡面有裝鏡子,鏡子兩側到時候會裝上燈條來讓女生照鏡子還能美美的打光化妝,所以這兩邊為了怕漏光不好看,所以用補土封起來,二來是因為接下來要鑽洞固定一些機構,所以必須要如此施工。

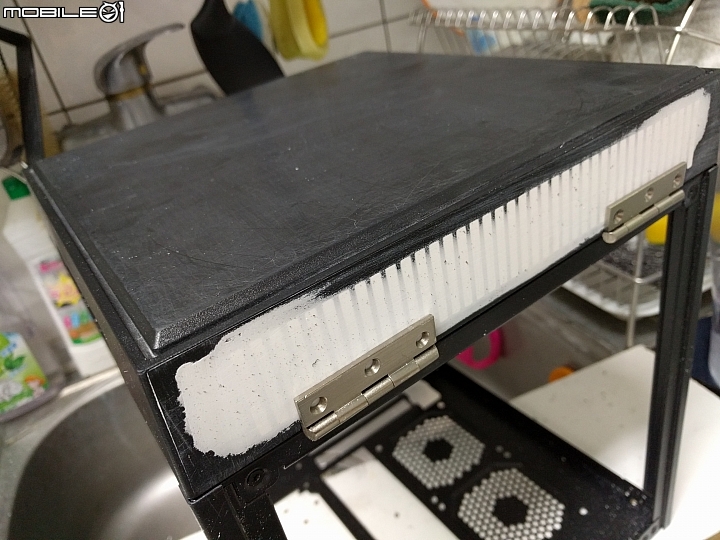

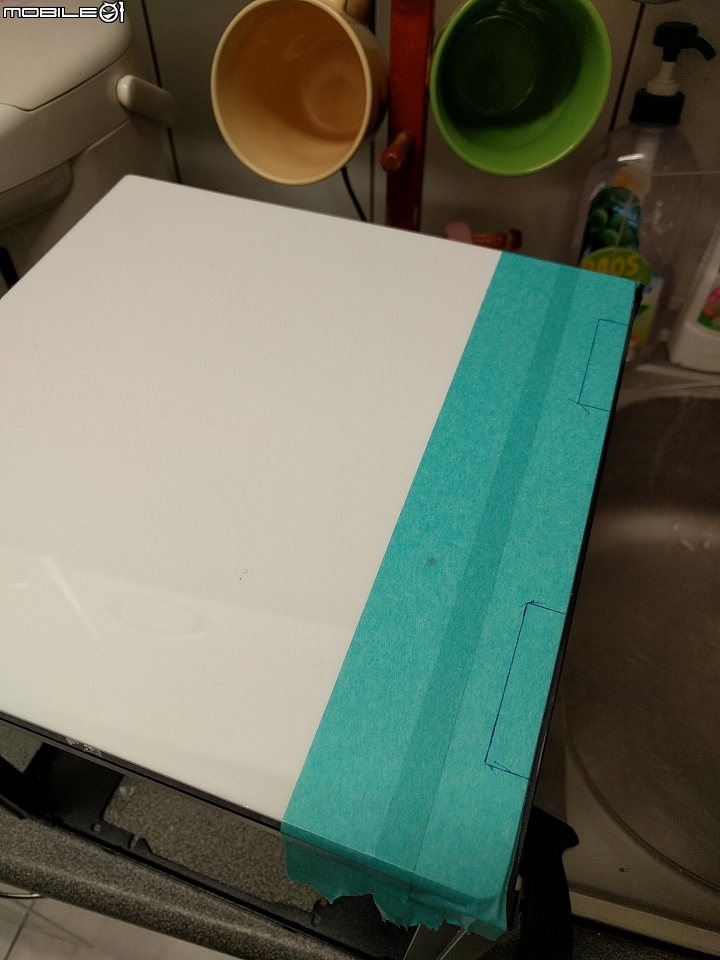

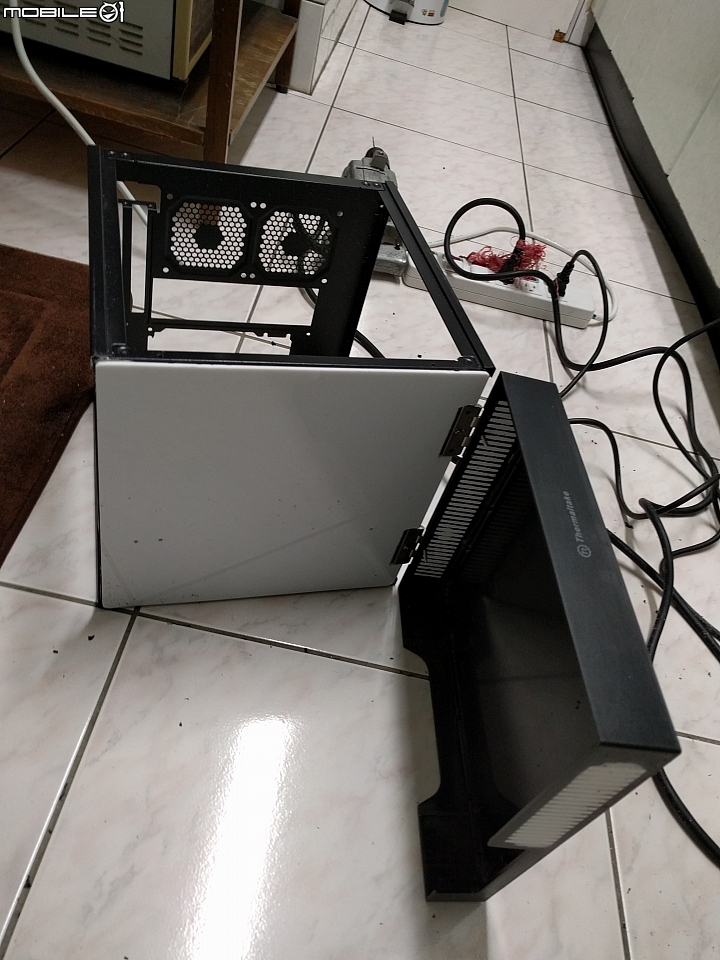

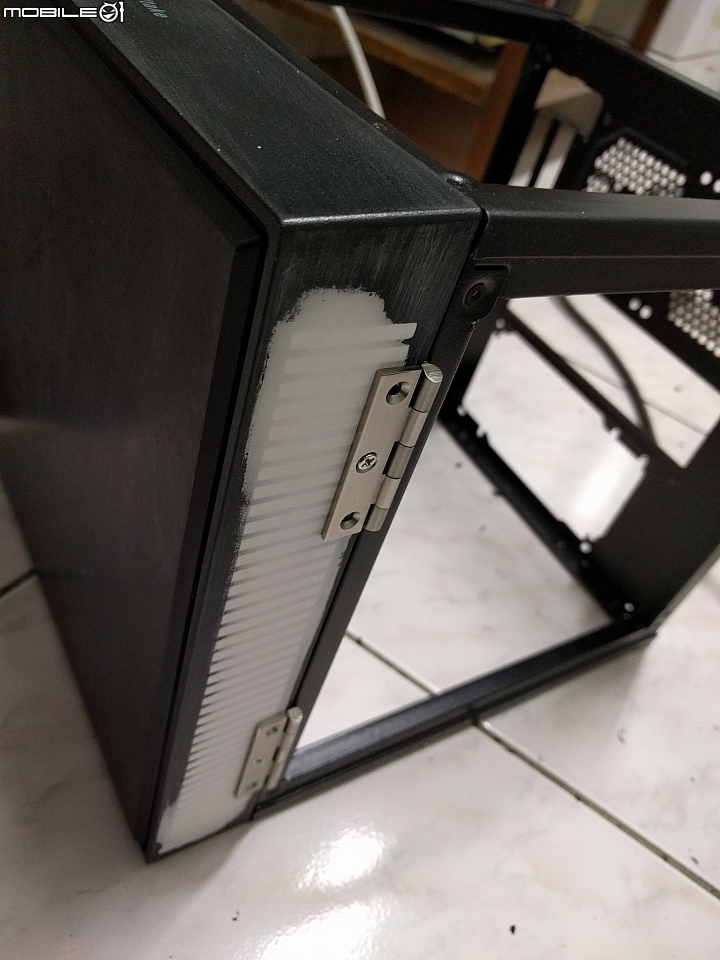

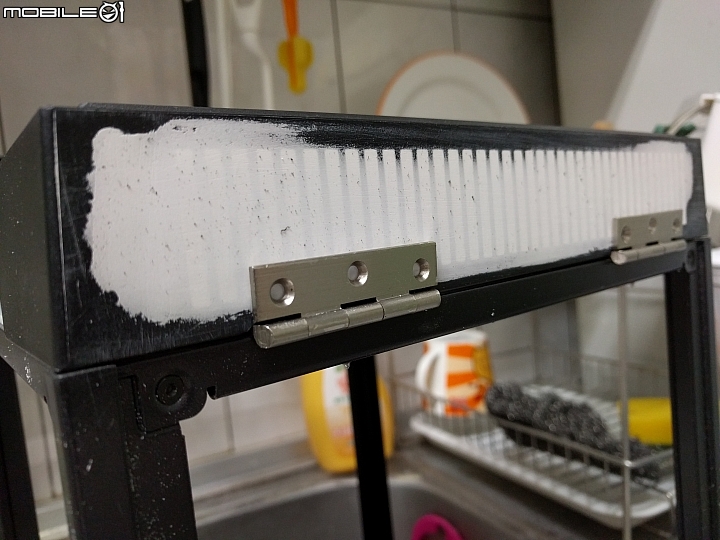

丈量好前蓋板所需要的角度,再來切割活頁的安裝空間,並將其鑽洞

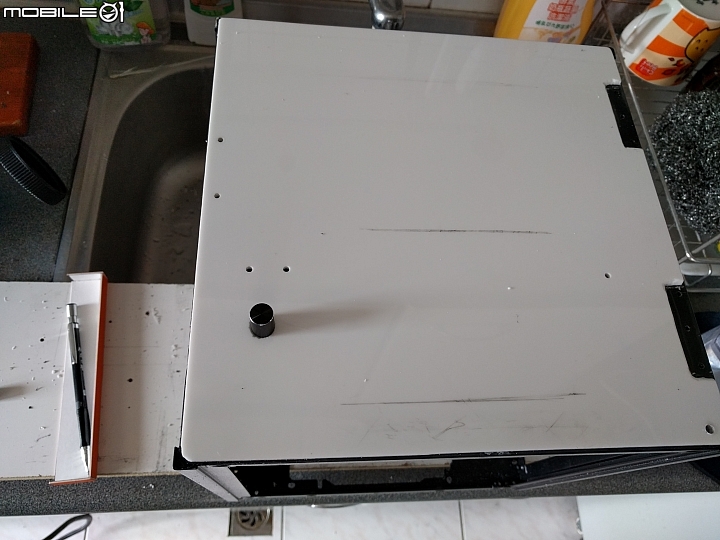

這邊可以看到白色壓克力版的左下方有一顆黑色的,這是之後前蓋板內的燈條可以使用這顆旋鈕微調燈光亮度唷

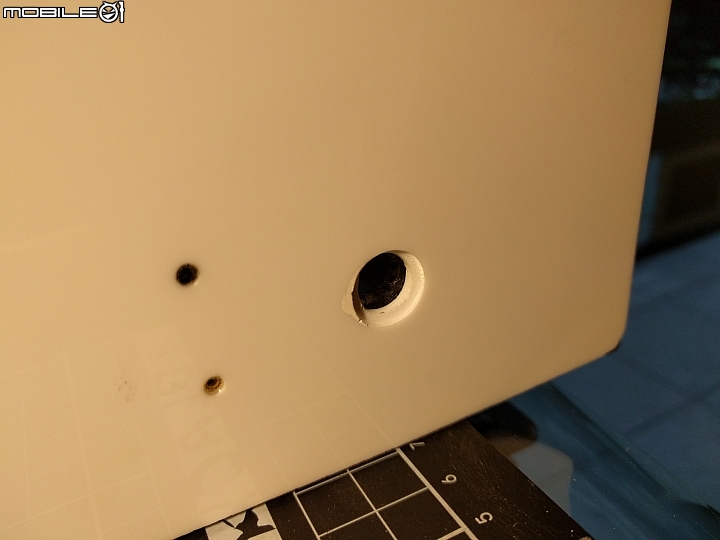

就是這個打層次的孔洞要拿來裝電燈旋鈕的


前蓋板側面測量孔位鑽洞並測試看看是不是能達到要求的效果











看起來密合度不錯呢

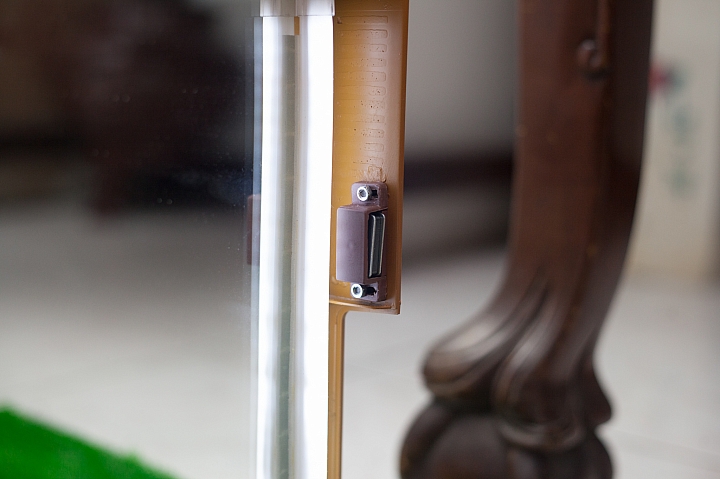

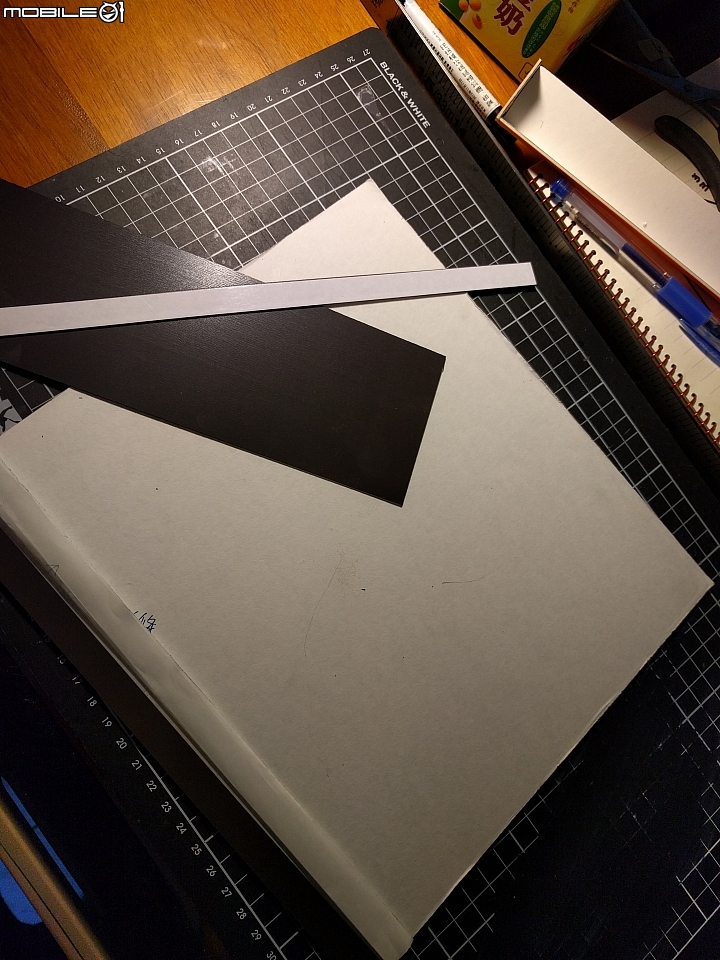

再來另一側的側板,將捨棄原本的側板改用全壓克力透側,這邊有個難題,就是如何固定且不用螺絲,我找到的解決方案是用磁條,但是磁條的吸力其實不足以支撐這片壓克力板,所以我後來在磁條的中間鑽洞裝上一顆強力磁鐵,強力磁鐵被我研磨到裝進去是與磁條水平的,這樣固定的時候才不會不平整,但這部分就忘記拍照了

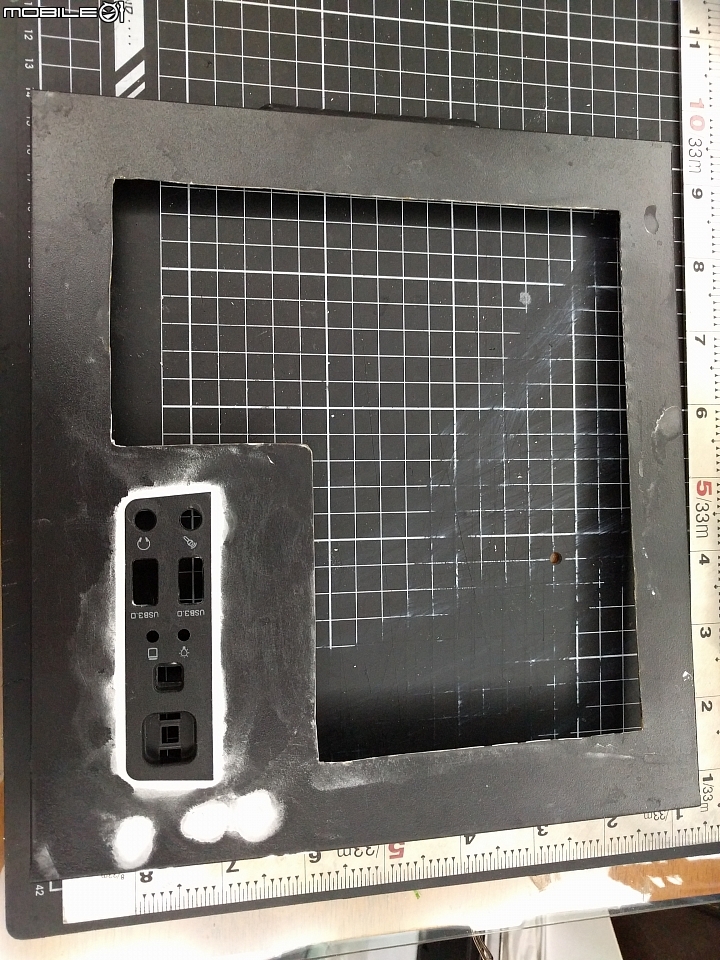

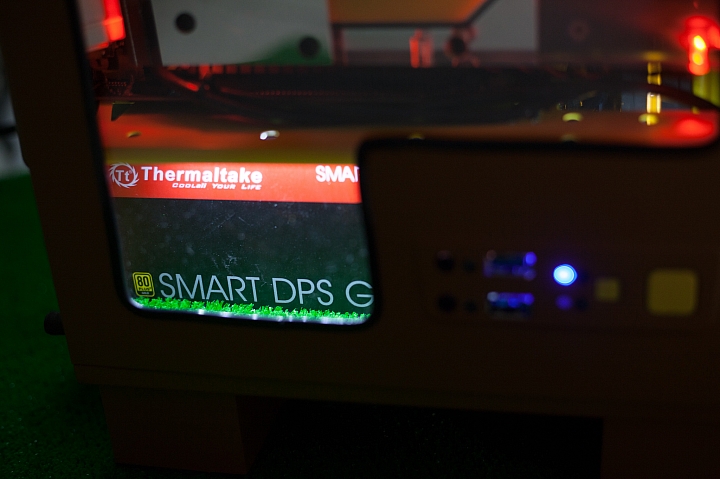

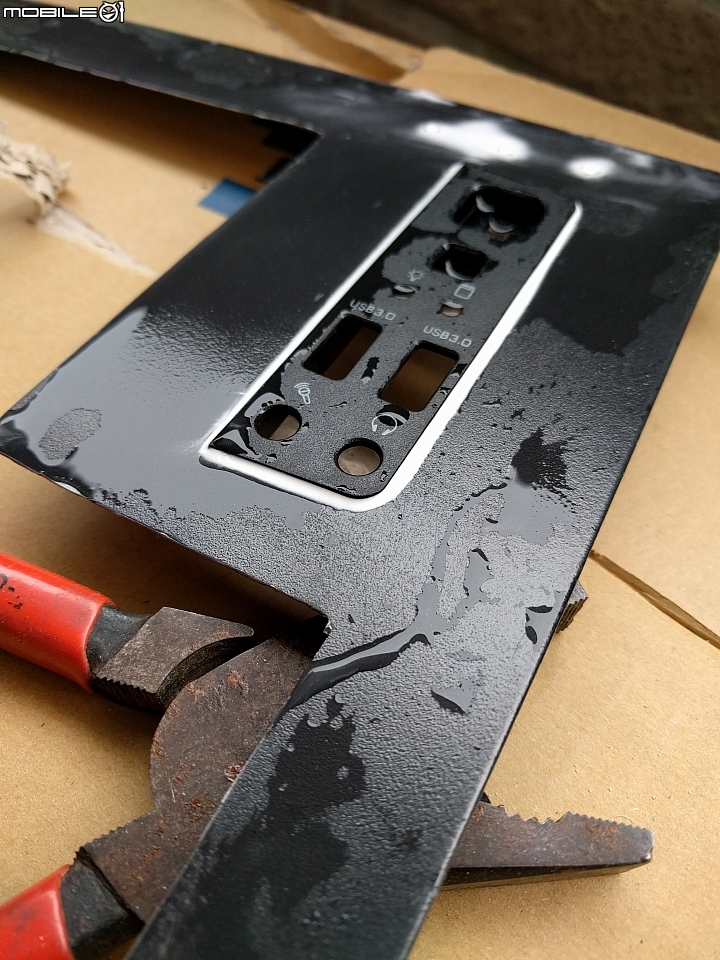

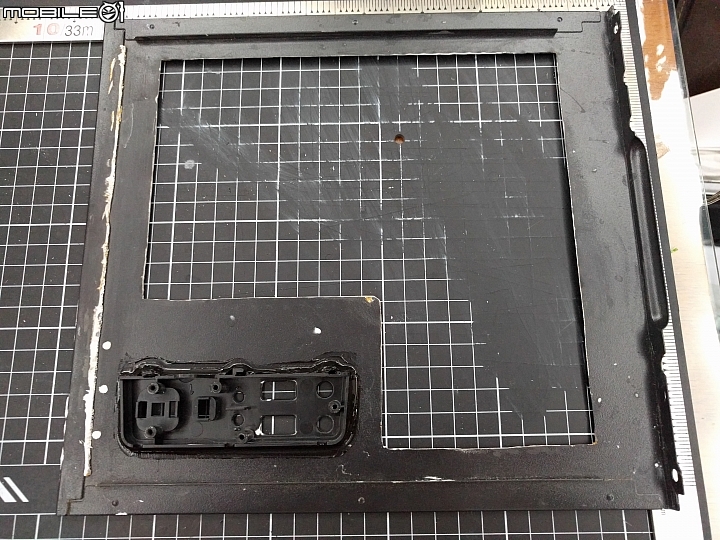

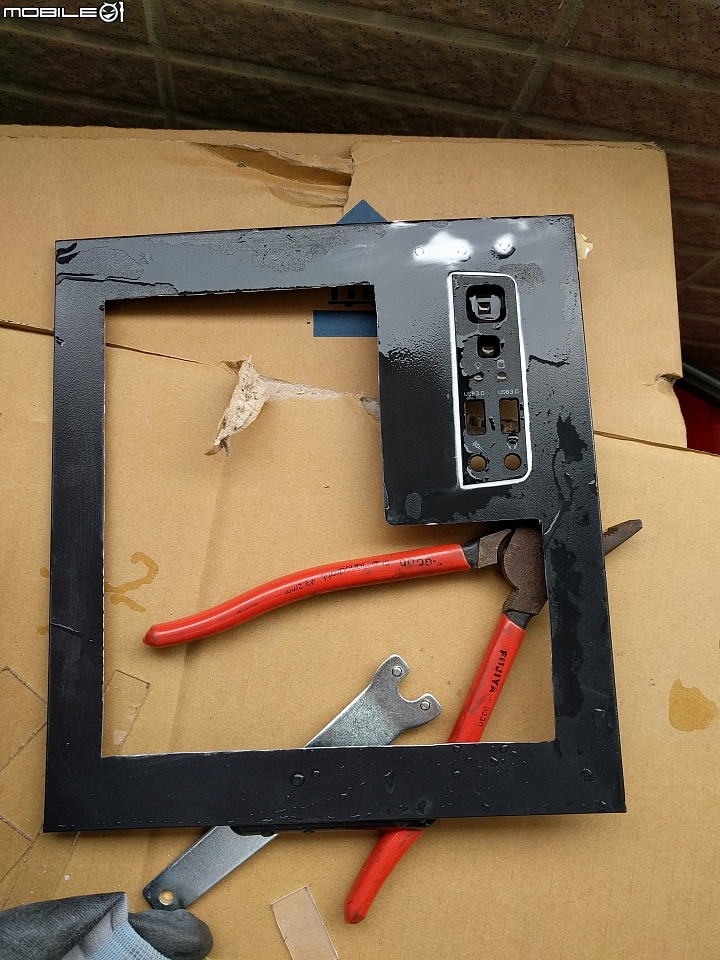

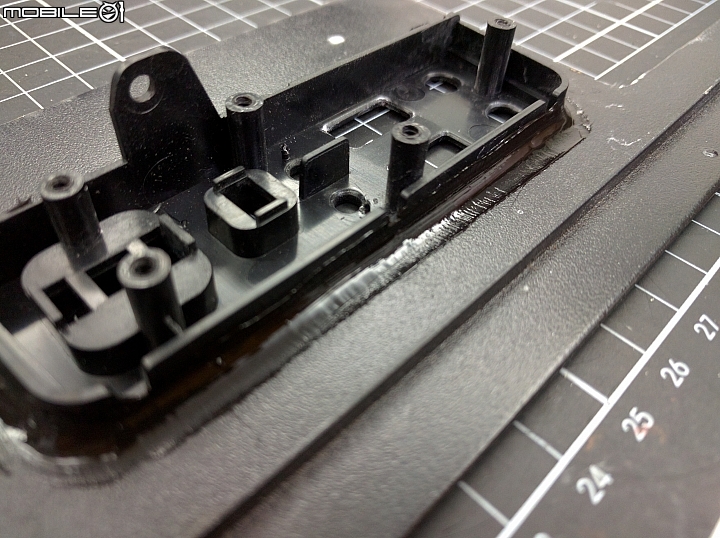

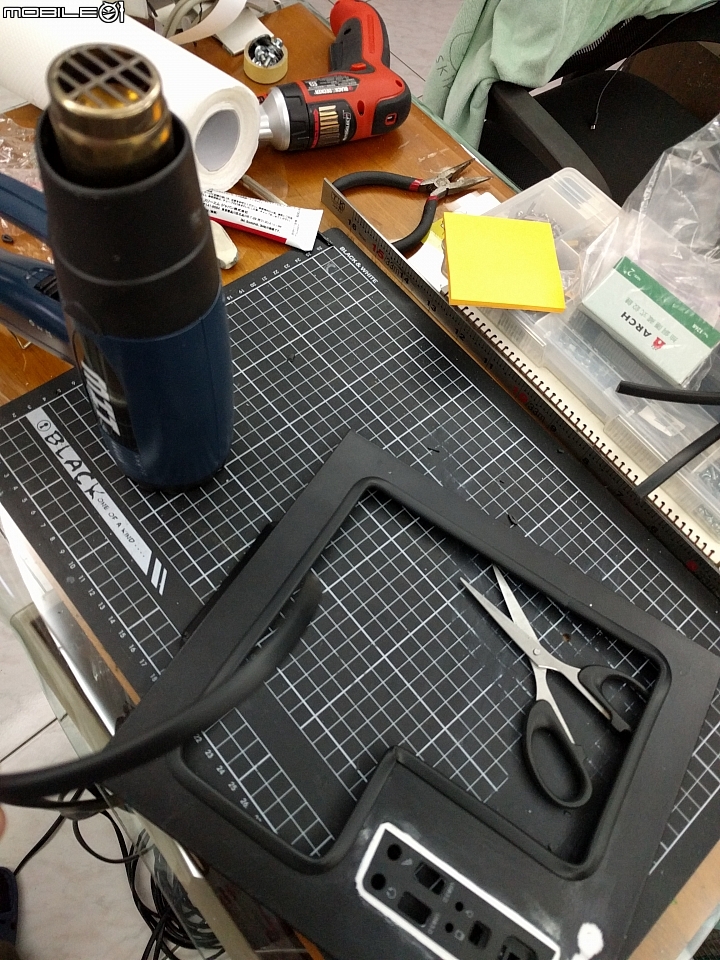

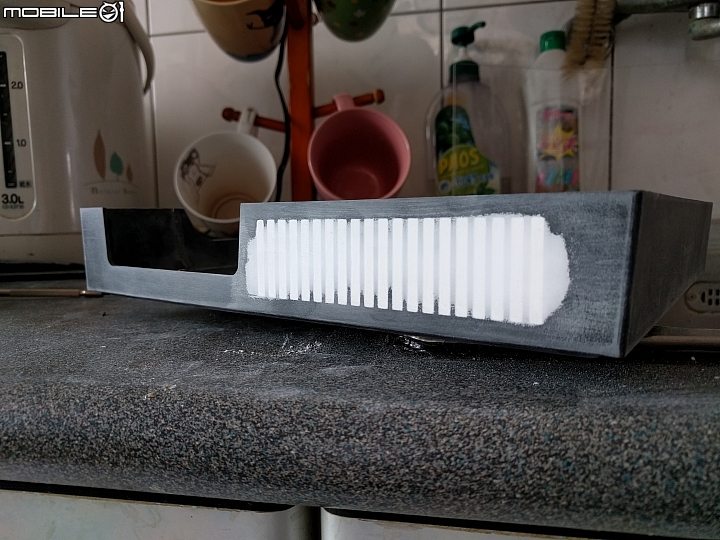

這是剛剛有提到將沖網孔的側板切除後的樣子,我除了切除沖網孔的長方形部分,還延伸下來變成一個L型,增加透側面積,I/O的移植在前面的部分用捕土修飾邊緣,後面用矽利康固定,這邊可以看到除了修編的補土,旁邊也有白白的補土,那是之前施工估計錯誤所鑽的洞,趁現在把他也給補起來





把矽利康抹平還真的需要一點功夫呢








用好之後,裁剪適當的夾條備用,還不能先裝上,因為還沒上漆

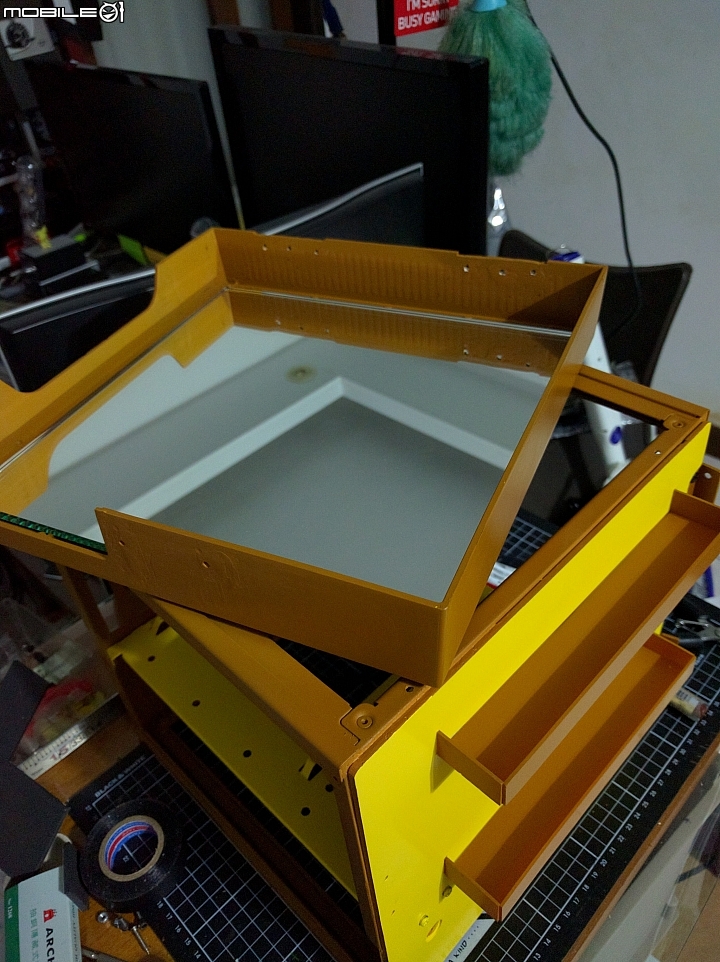

再來是前面板的部分,前面板有提到要用一些置物空間跟鏡子,現在就來手工做做置物空間囉

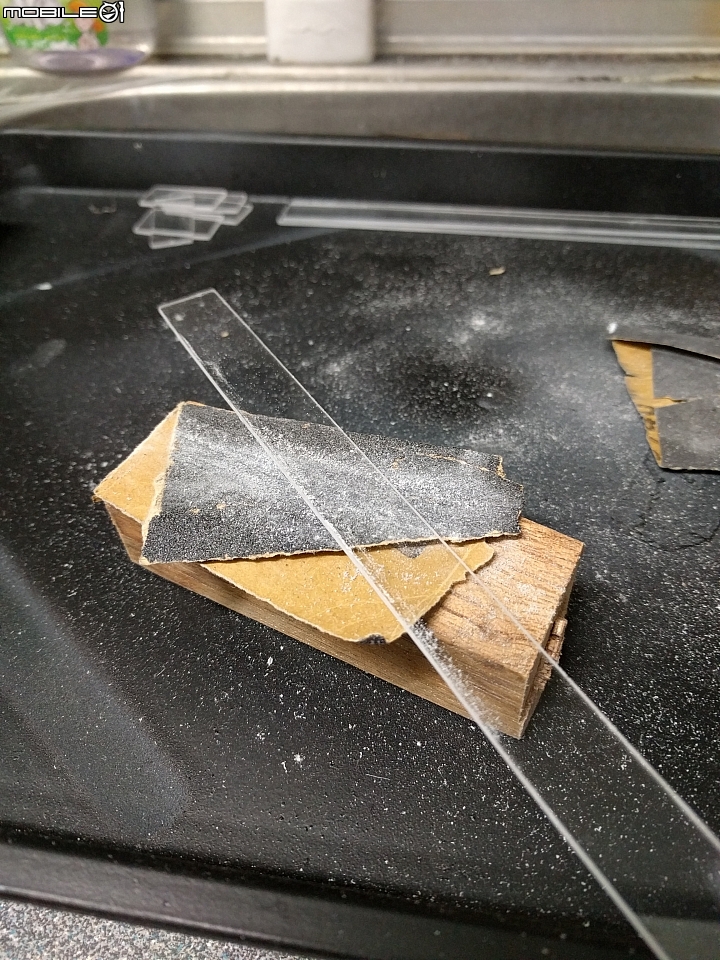

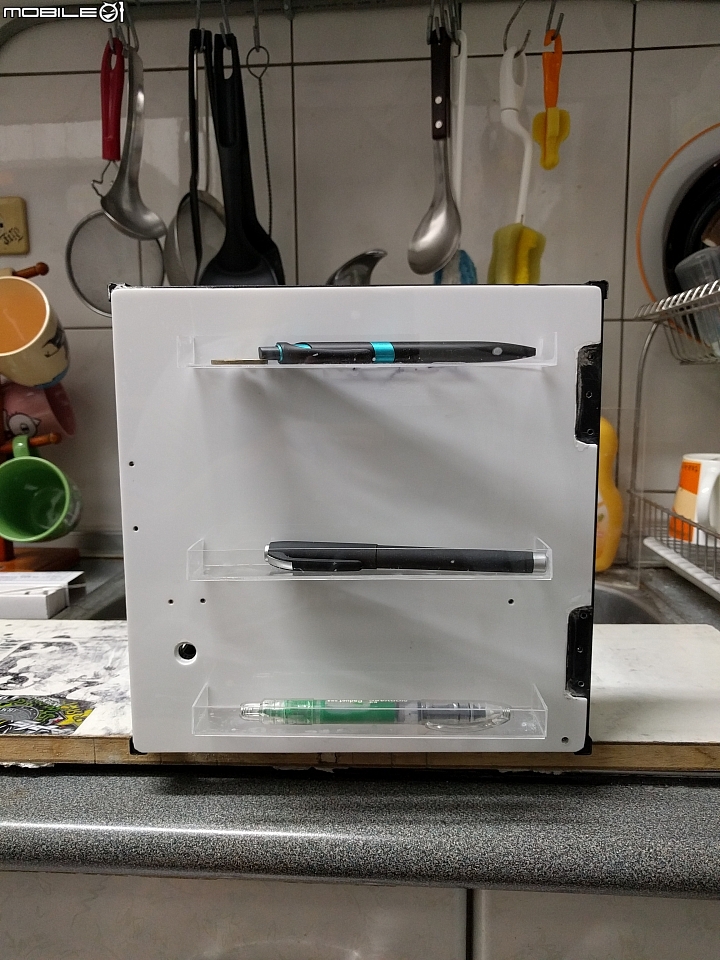

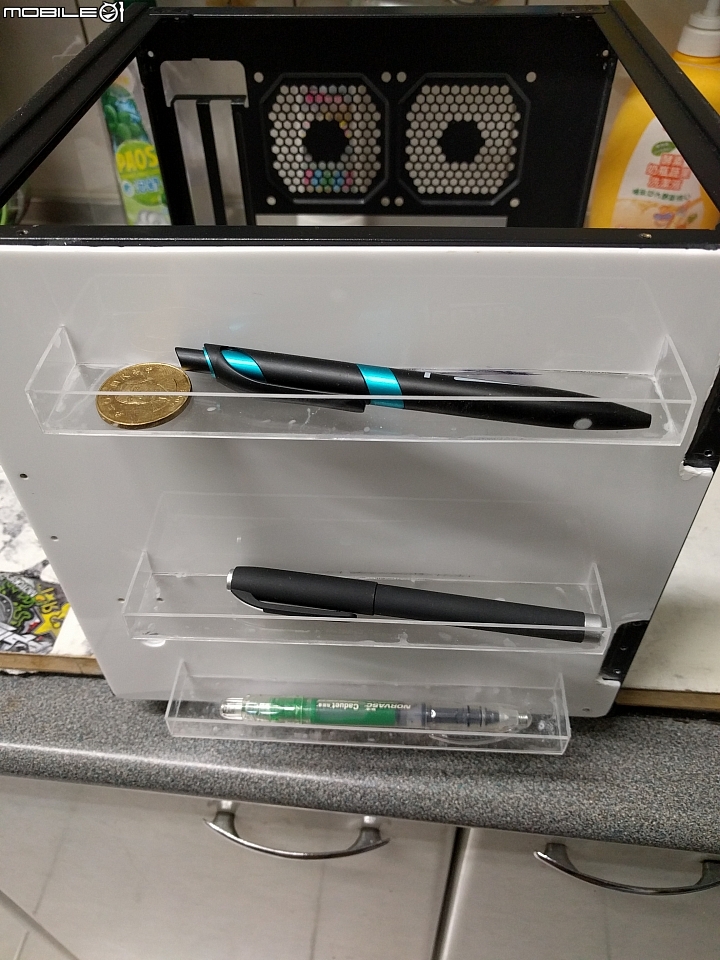

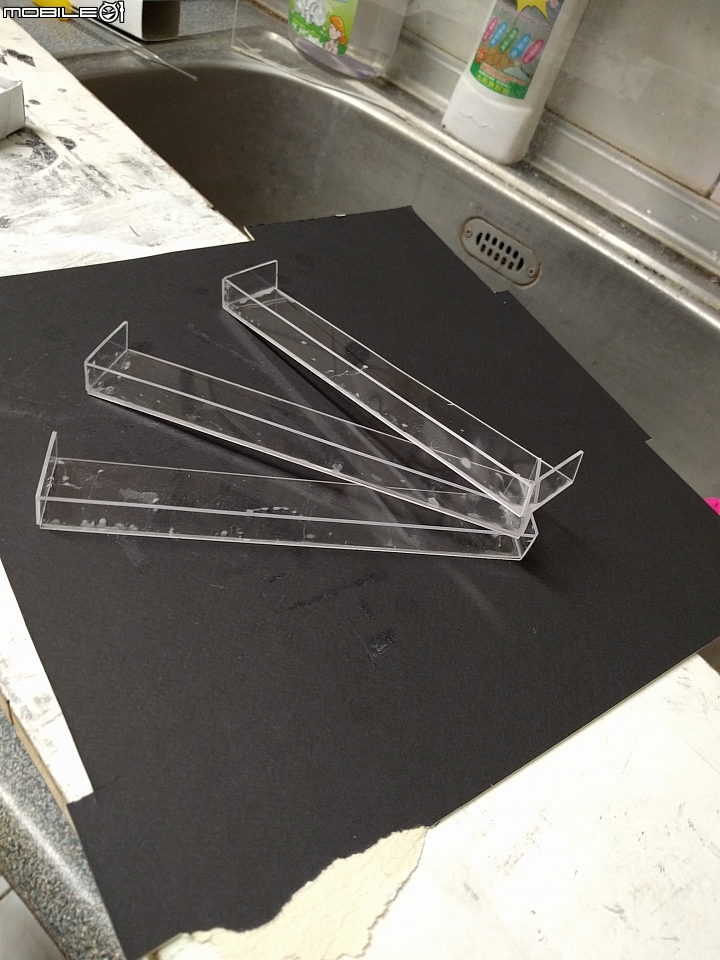

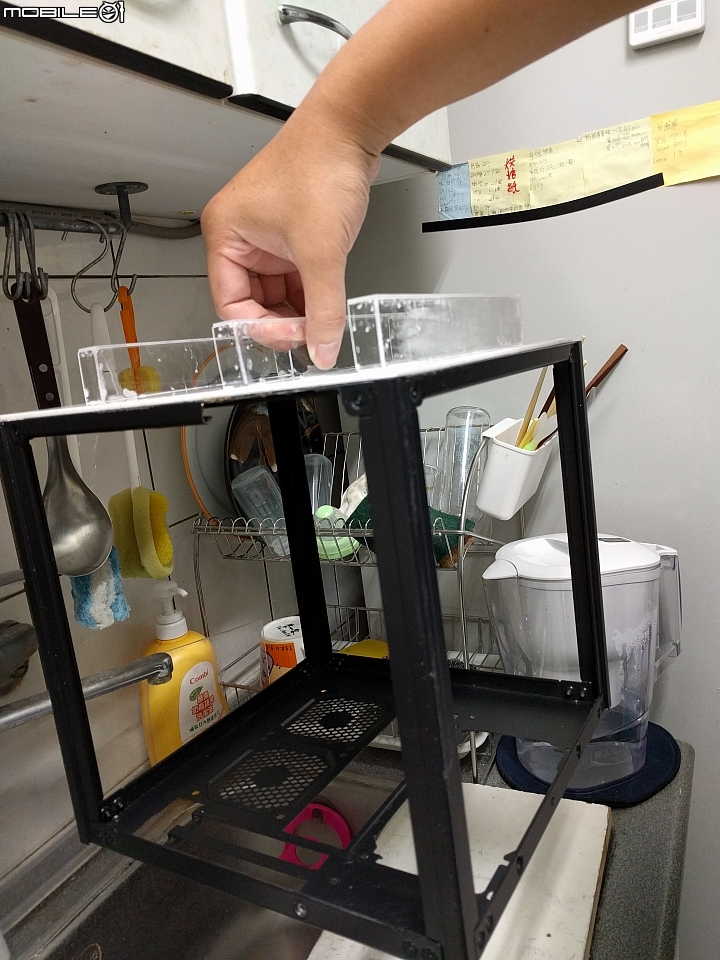

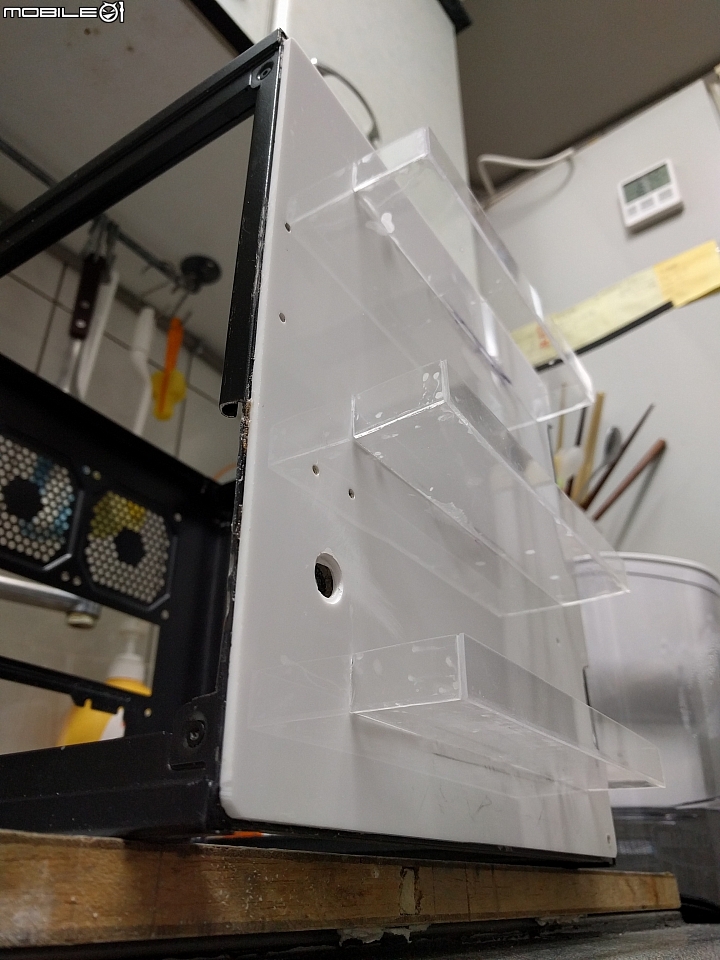

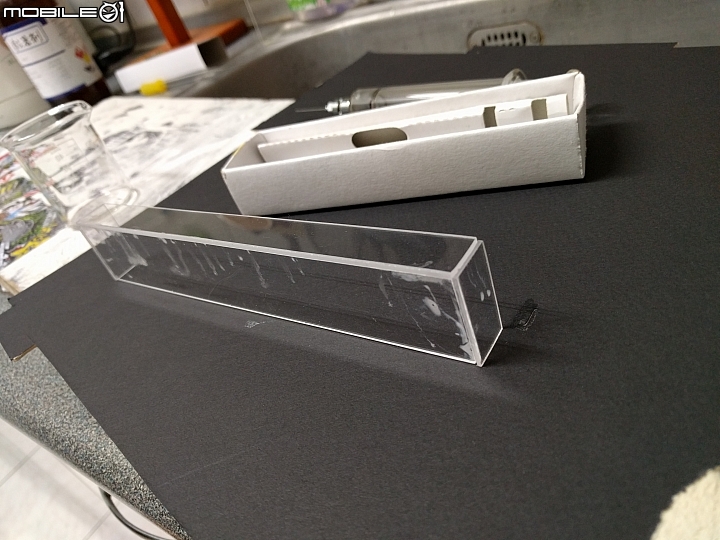

先量好需要的長寬,再來切割壓克力板,將每一塊壓克力板黏合後固定,就完成這樣的小小置物空間,後來我有把最下層給拆掉,因為考量到散熱的關係所做的更改














壓克力黏合劑的強度可以讓我直接提起而不斷裂

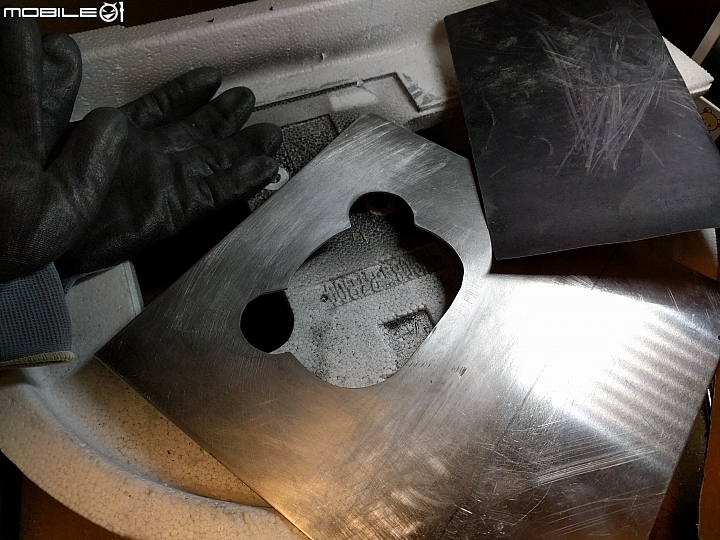

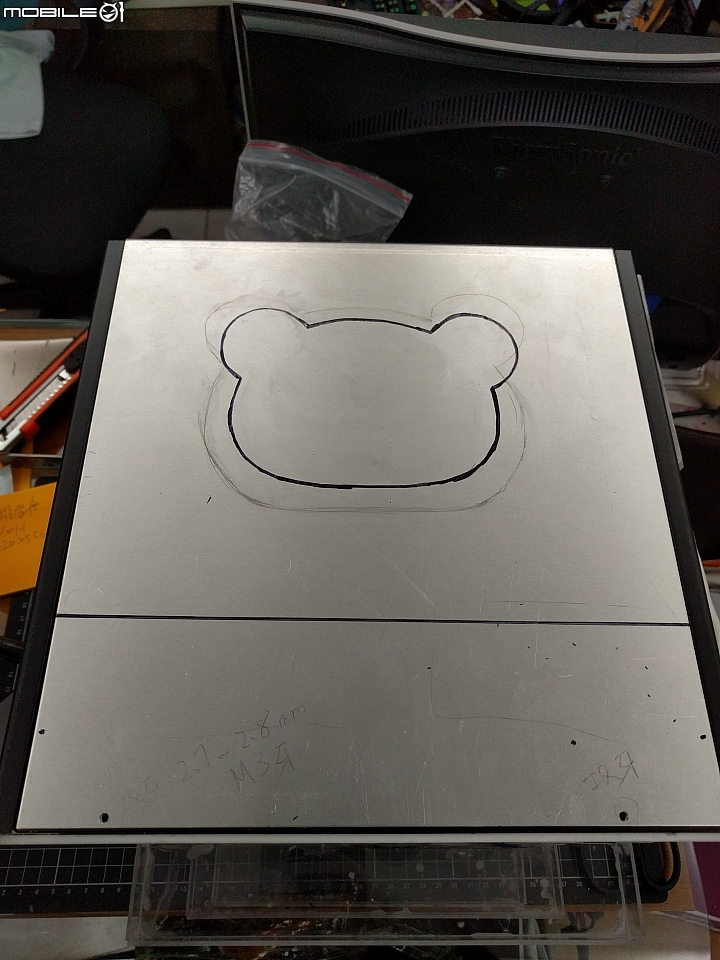

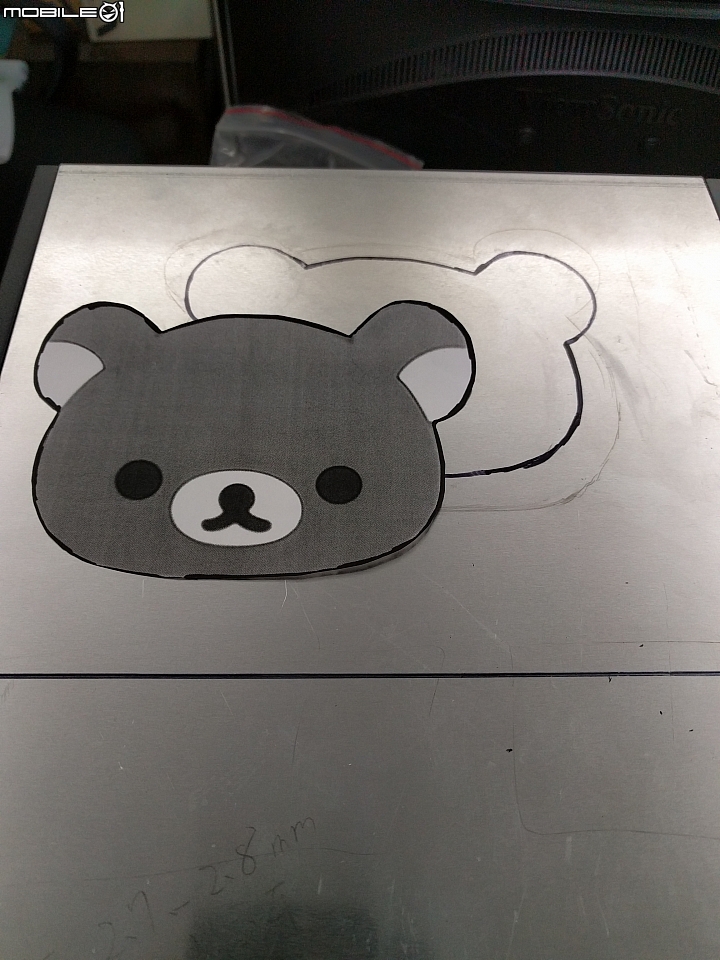

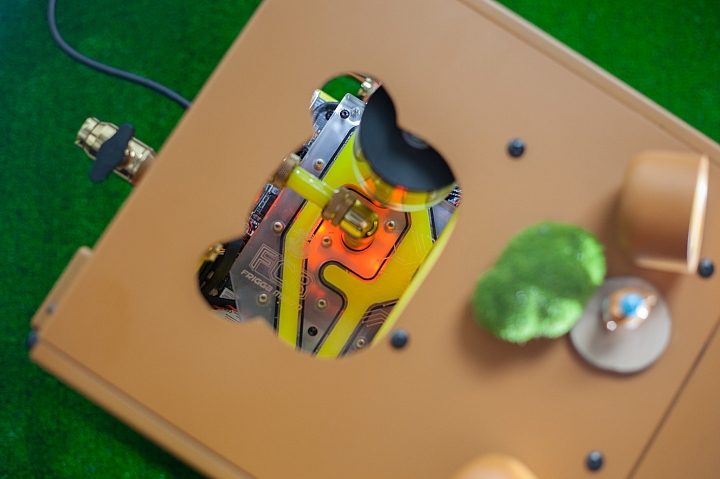

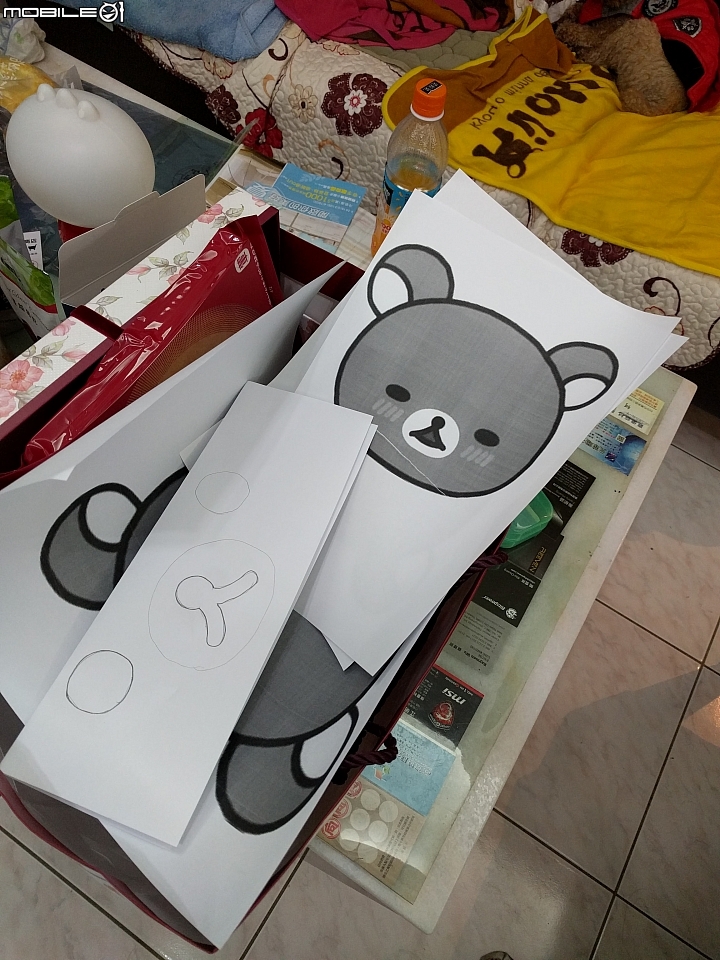

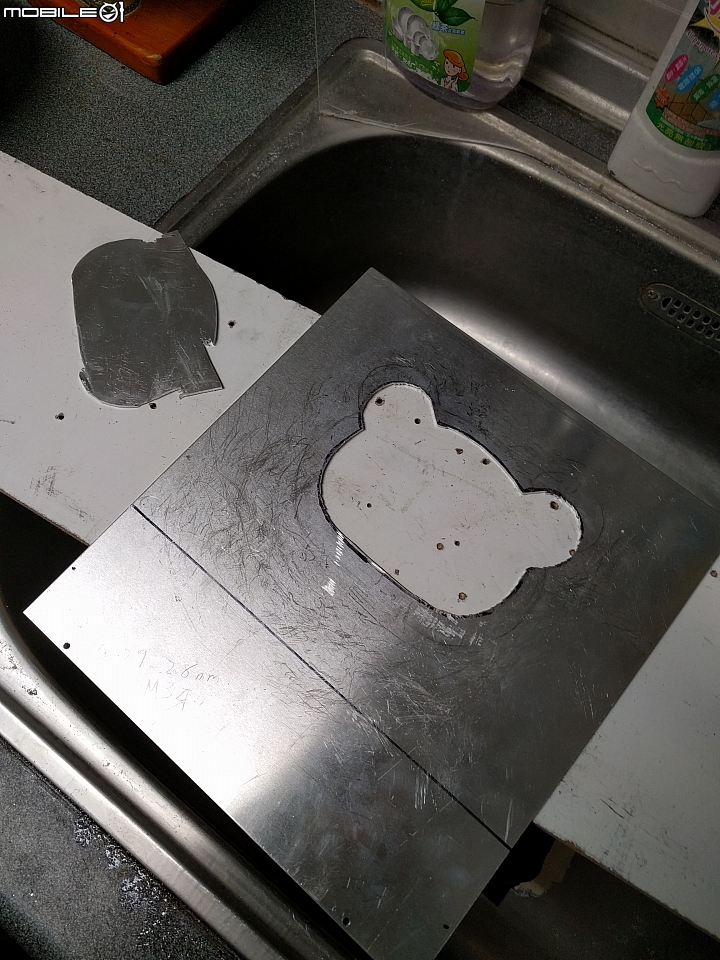

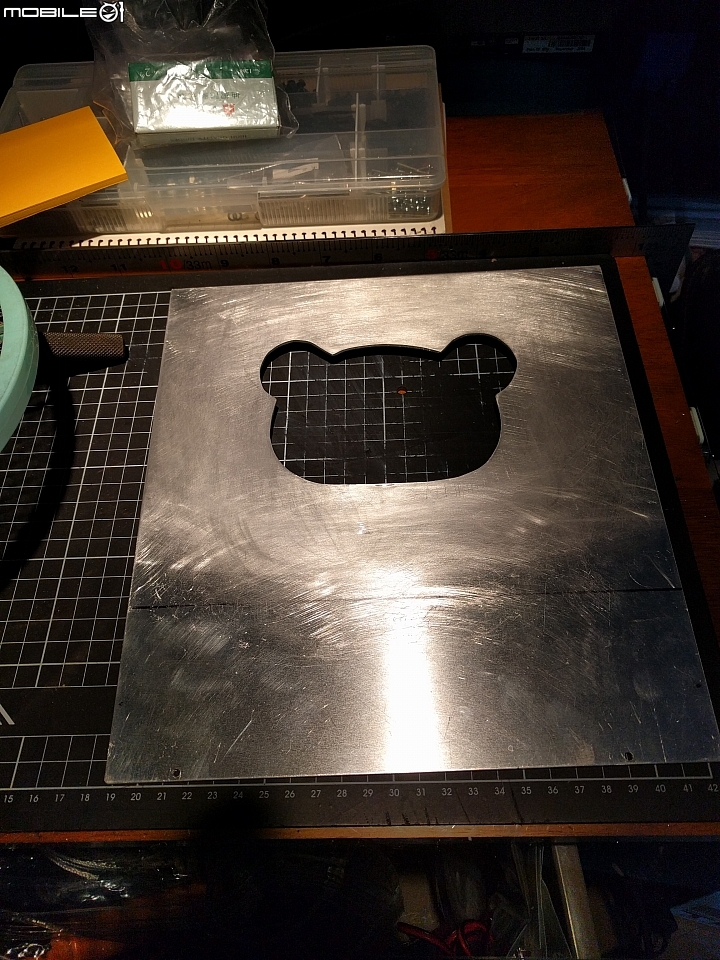

這邊是要處理上蓋板的部分,用一張影印的拉拉熊描邊做切割,這次的場景是在陽台XD








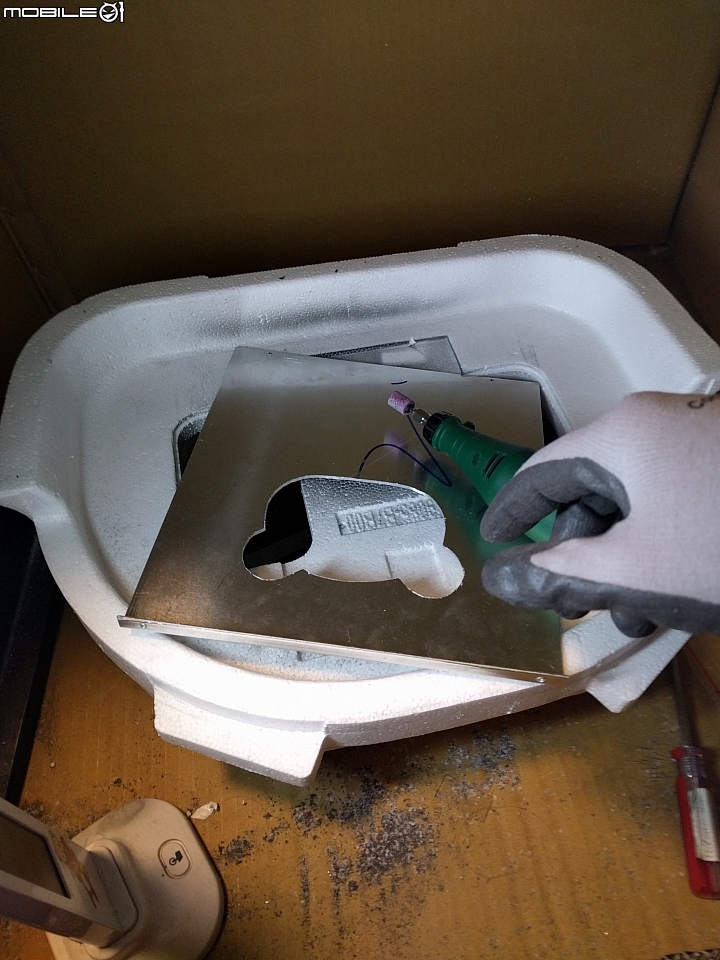

切好之後再用電磨修飾



最後同樣用粗細砂紙打磨

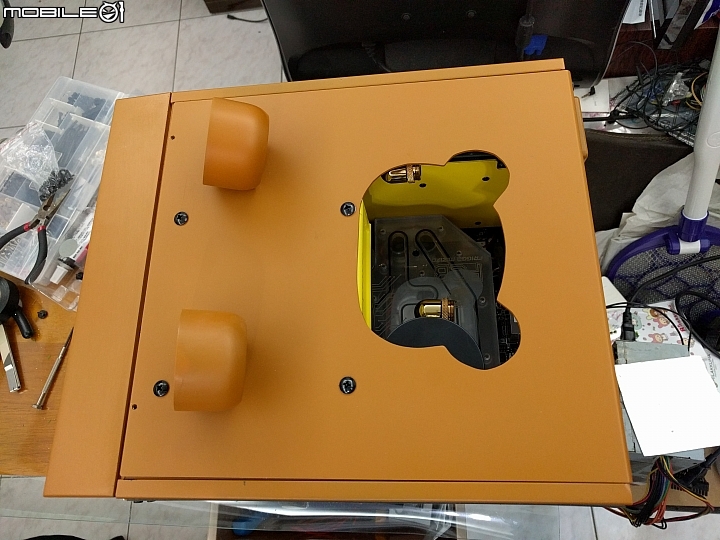

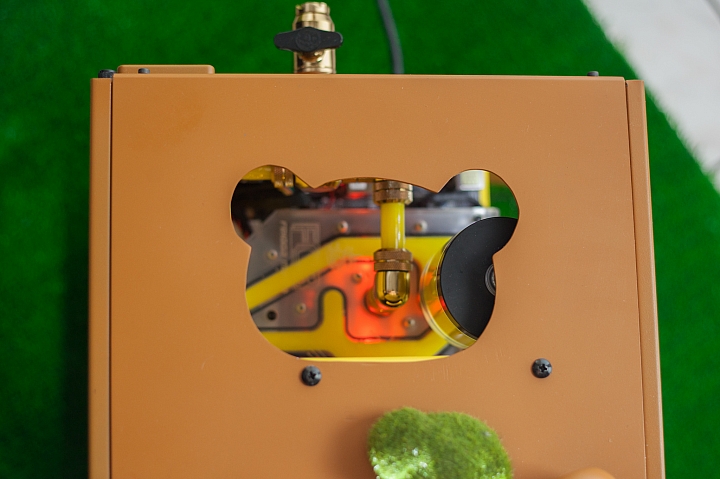

完成可愛的上蓋板

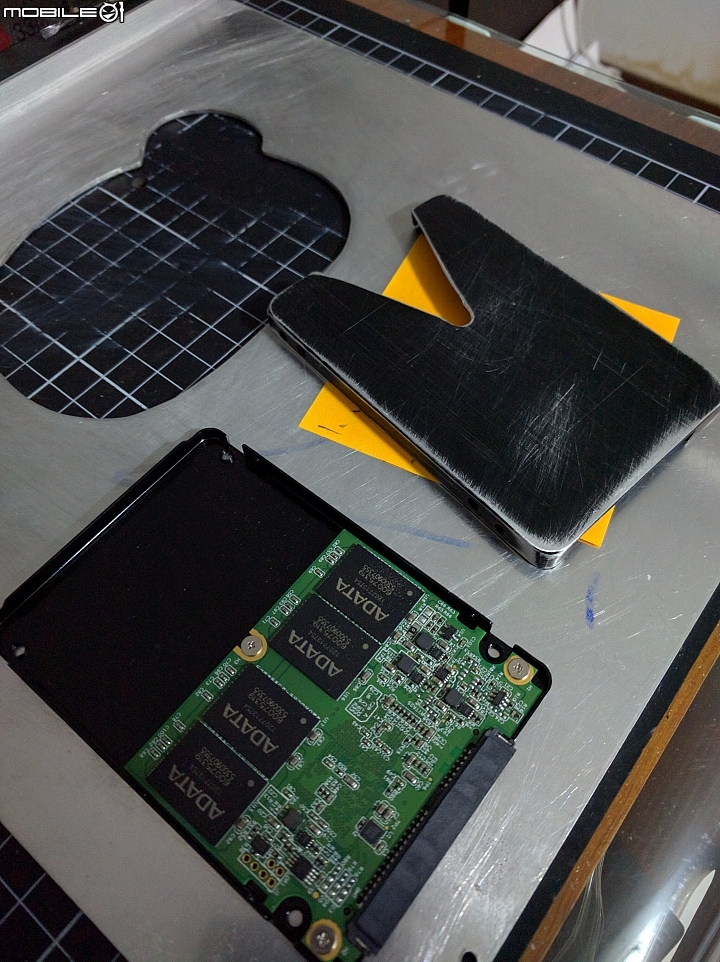

再來是要惡搞SSD,把SSD拆除之後,在前蓋的部分做一些切除,同樣的,因為有鋁拉絲所以用砂紙磨平待噴漆上色

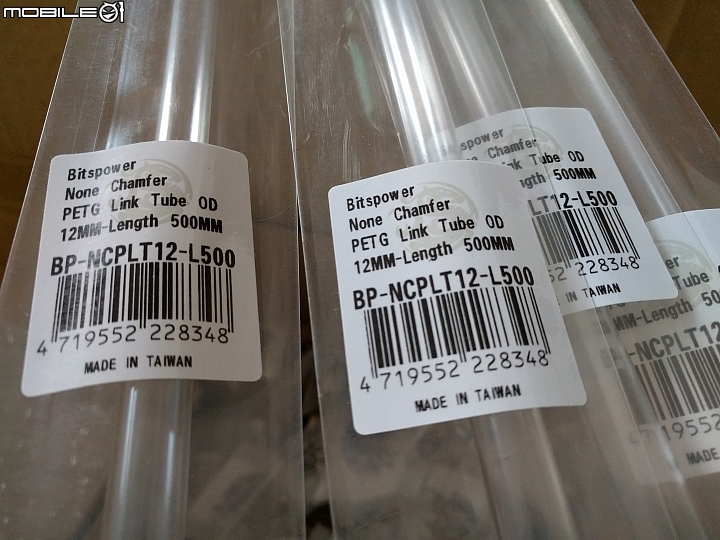

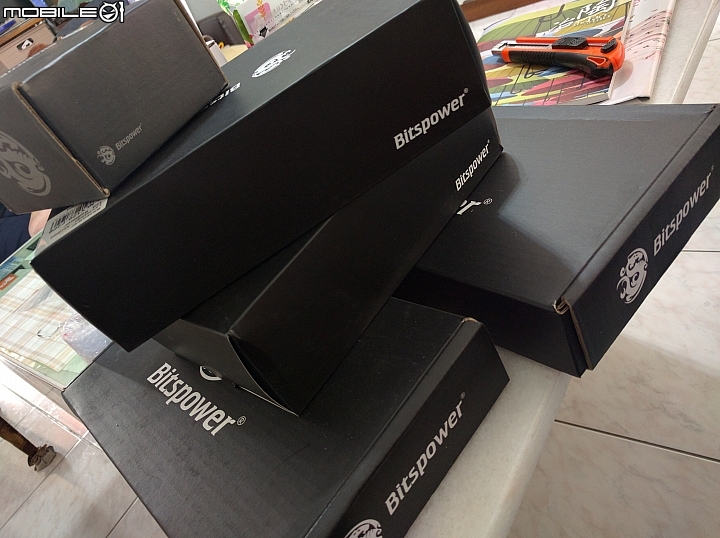

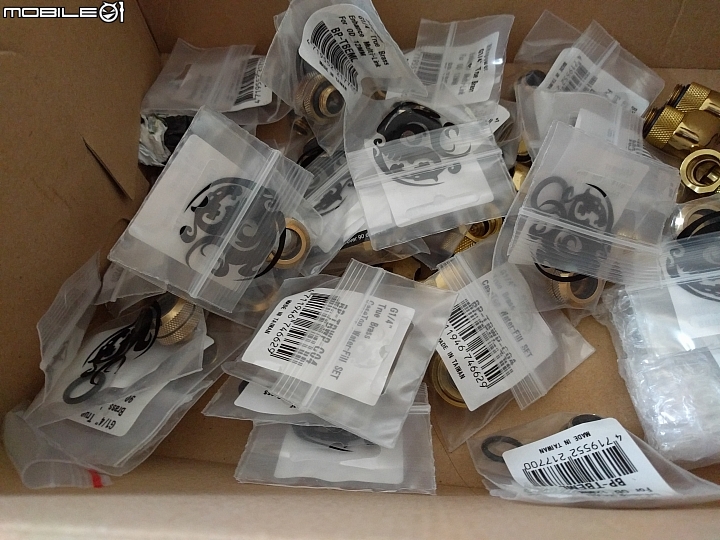

這時候訂好的水冷零件也來囉,就算是小機殼,還是要用硬管才霸氣啊,跟一般的壓克力管不同的是這次用PETG管,熔點更低,韌性高,是很棒的新材質









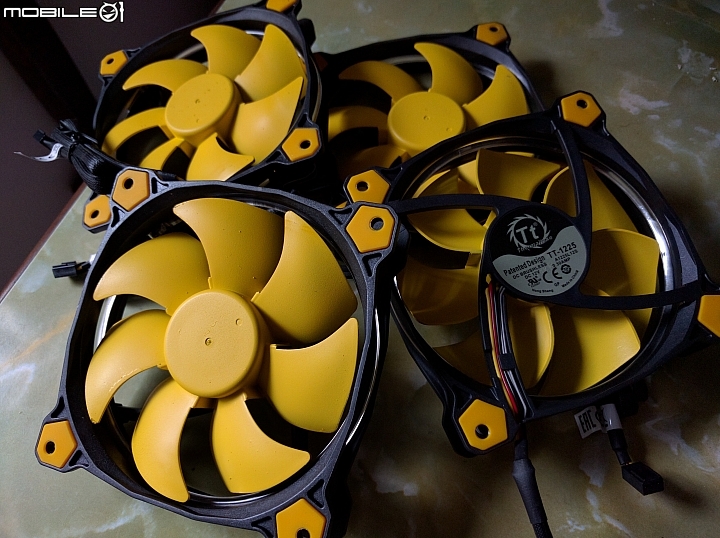

硬體也都有了,要開始假組水冷囉

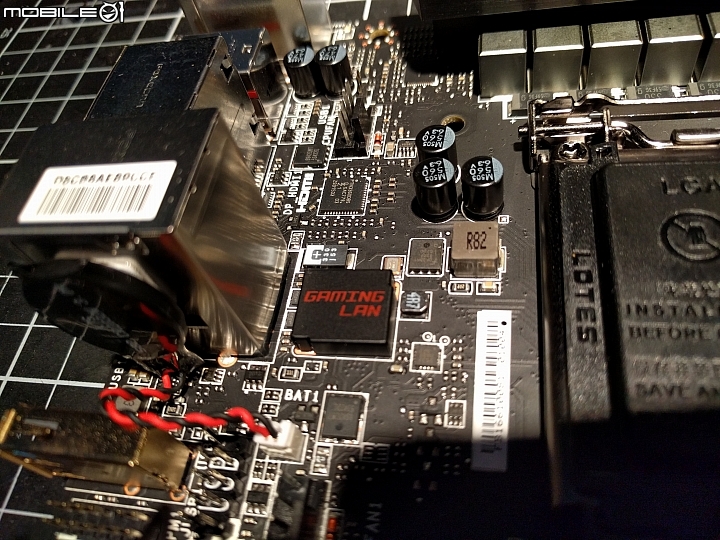

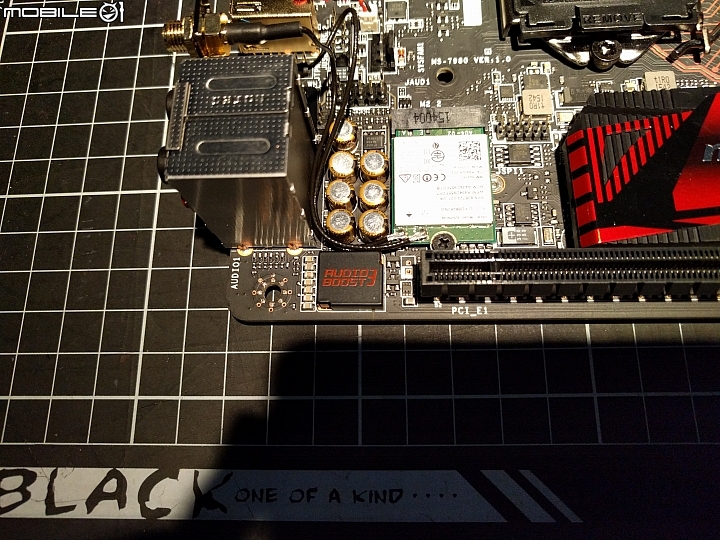

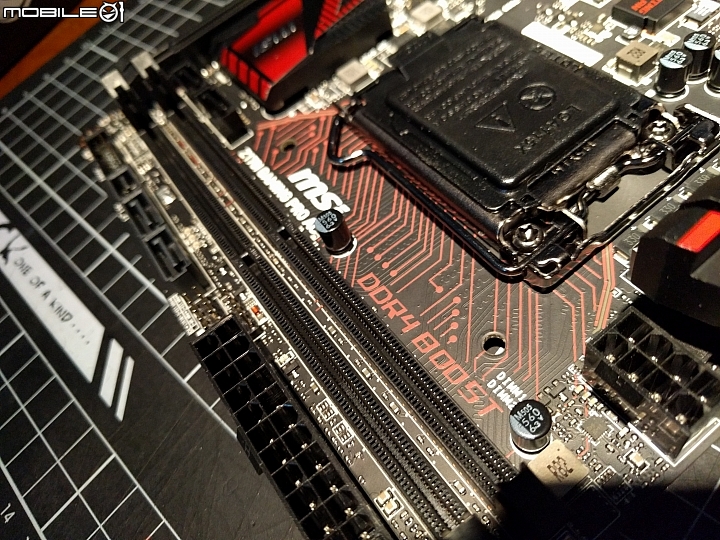

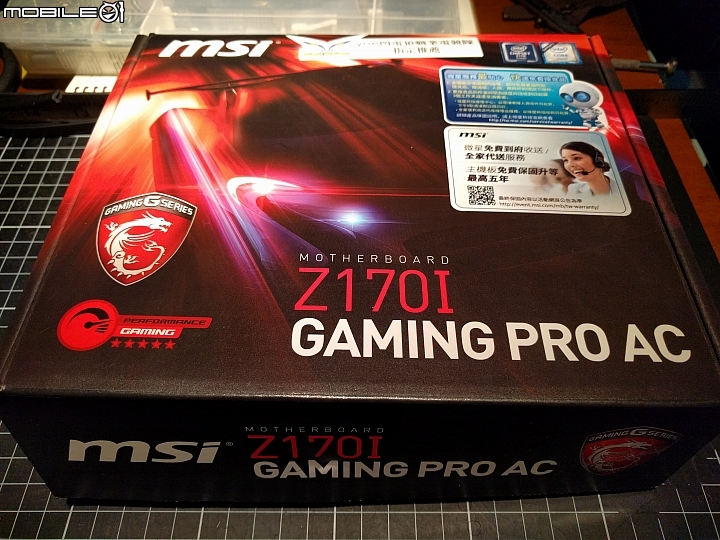

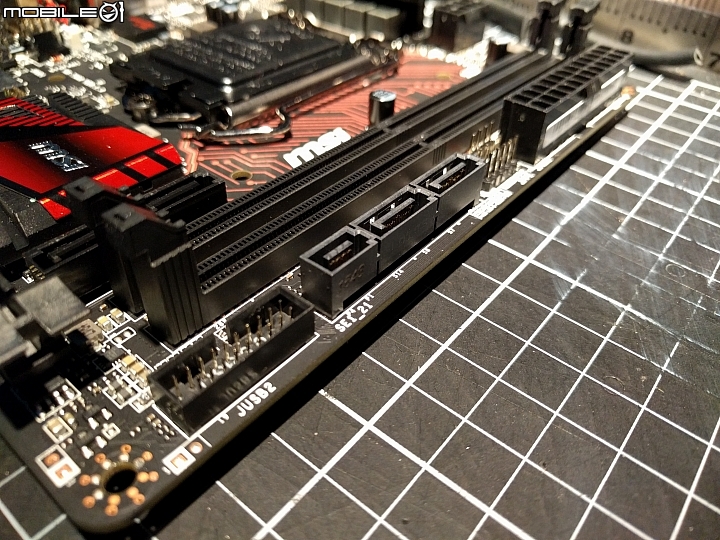

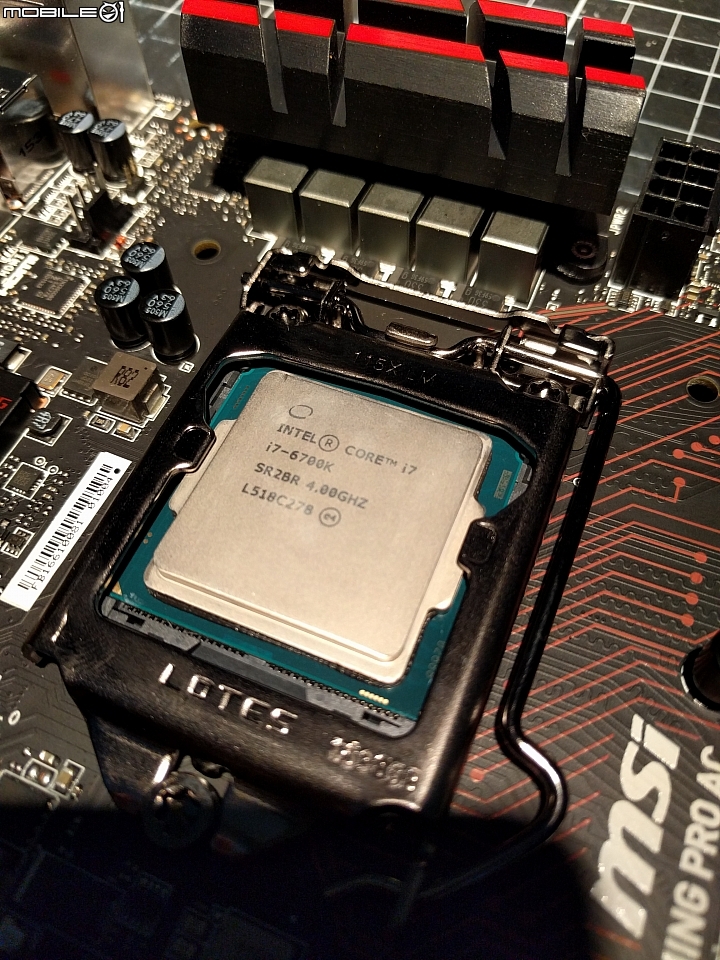

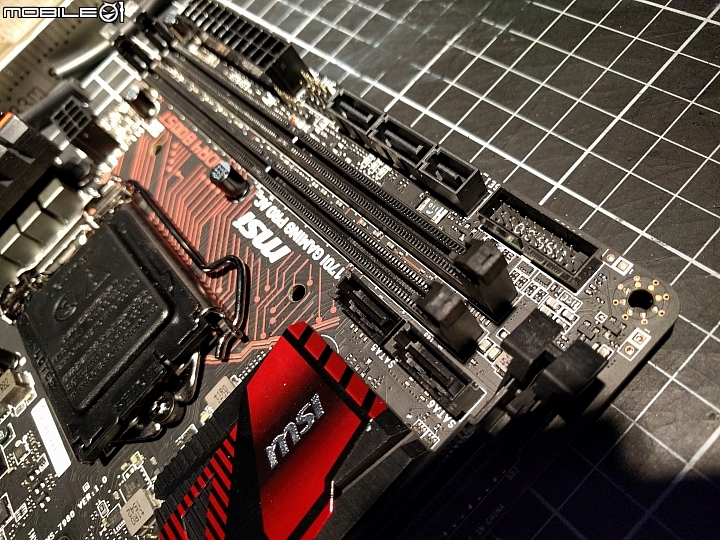

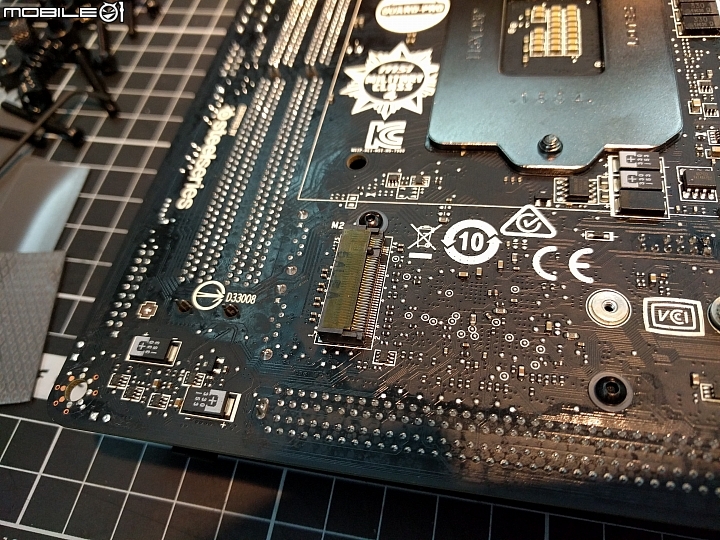

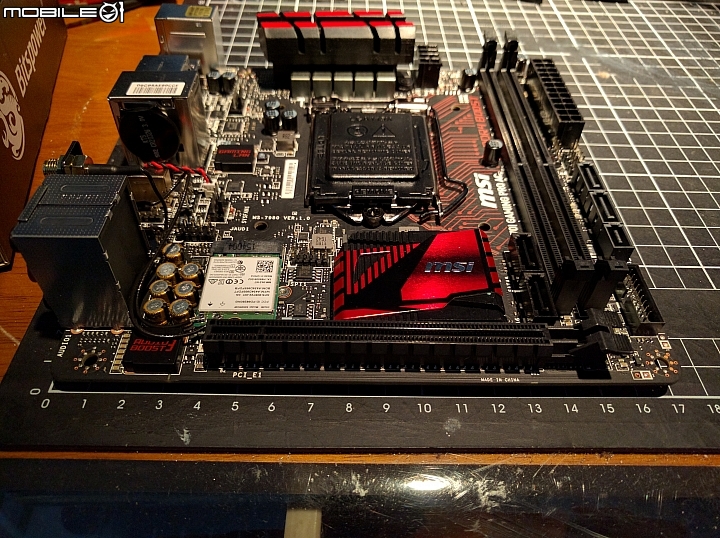

這些是主機板的樣貌,小小一塊可是通通都有呢,有藍芽、有WIFI、內建USB3.1跟3.0連接阜、有點厲害的LAN跟音效,以小板來說充足的SATA,背後再補一個M.2介面!大愛!

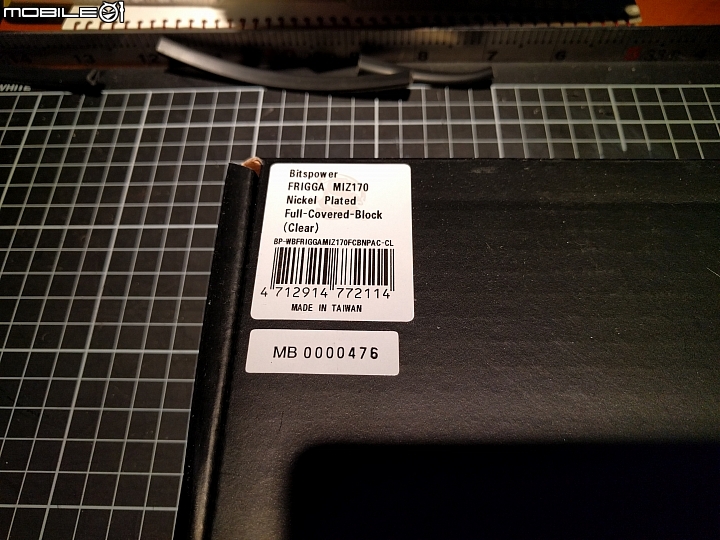

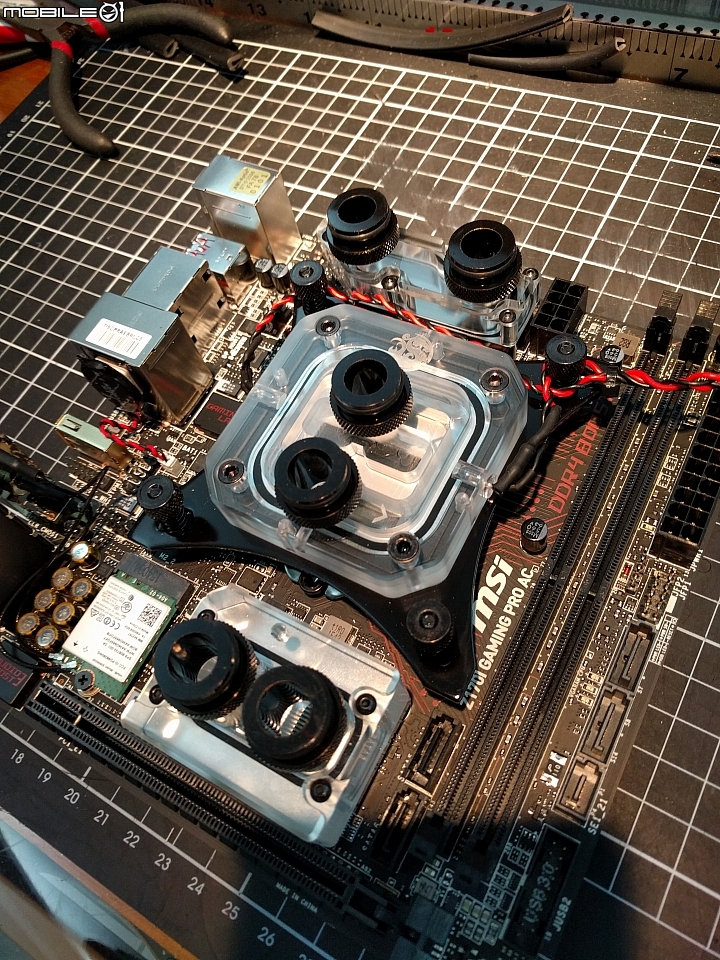

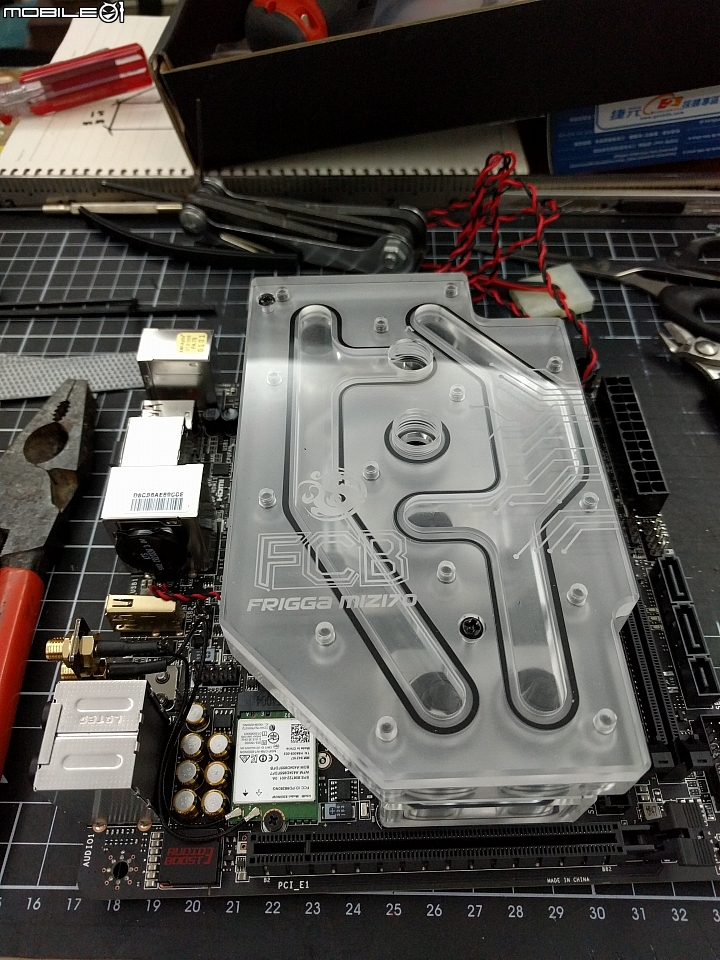

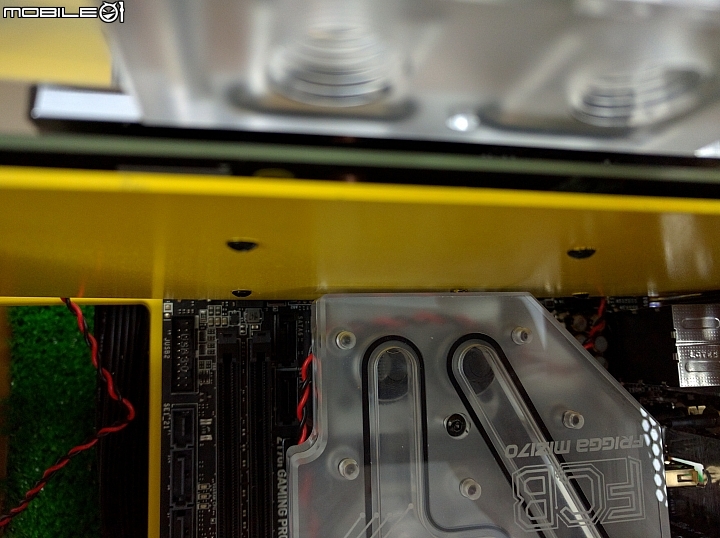

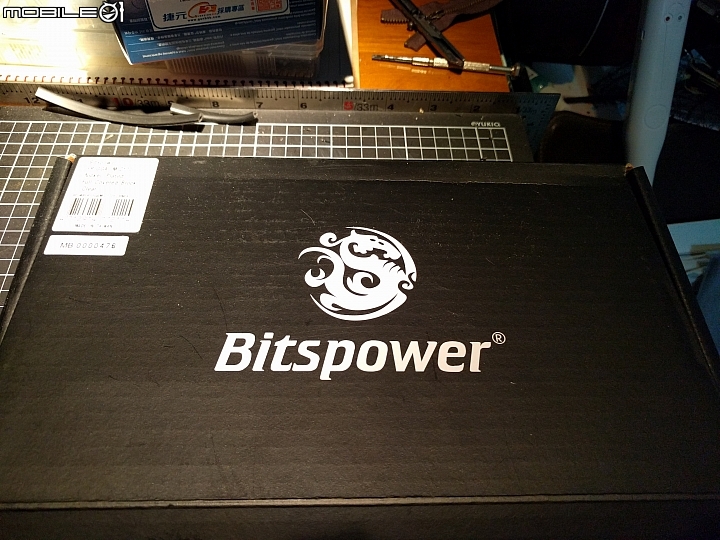

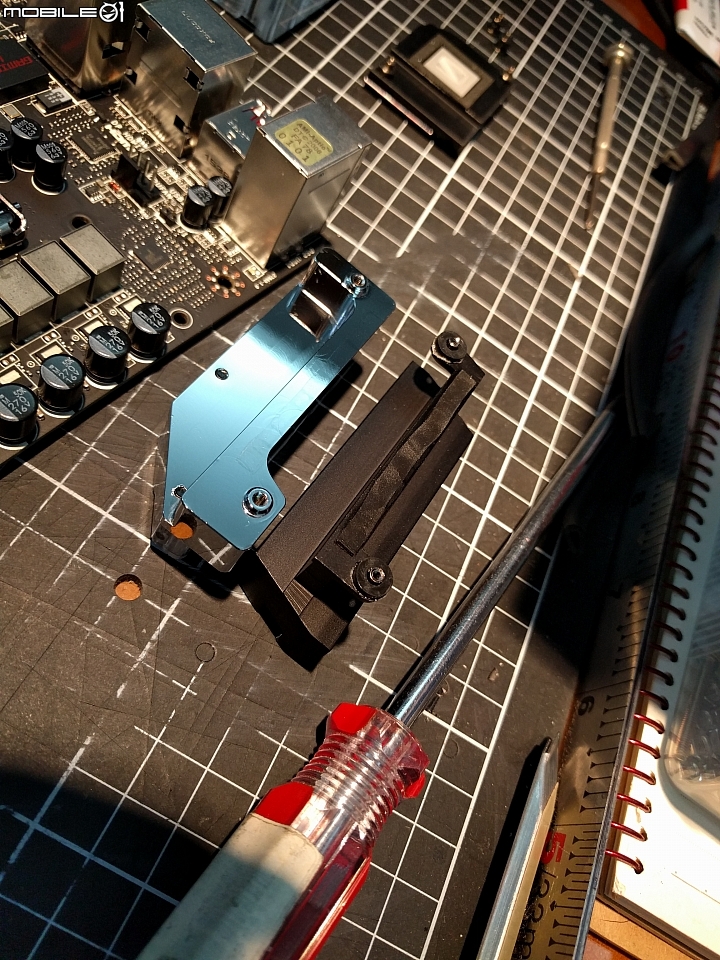

這次用的是主機板的全覆式水冷,超美的~~~

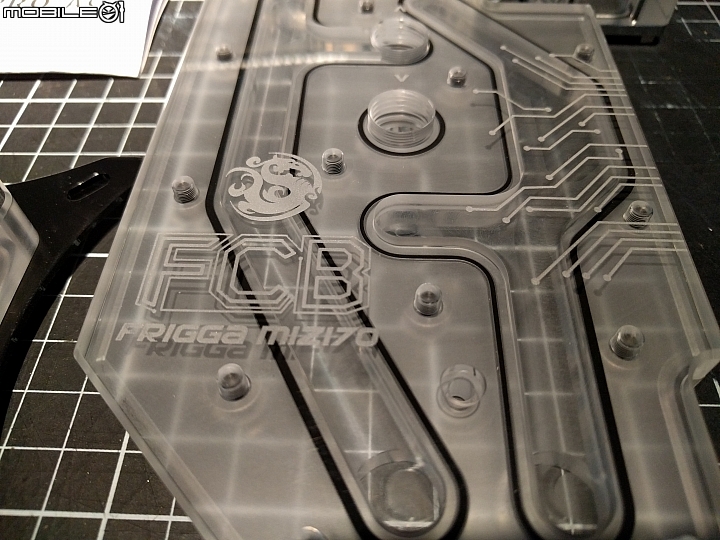

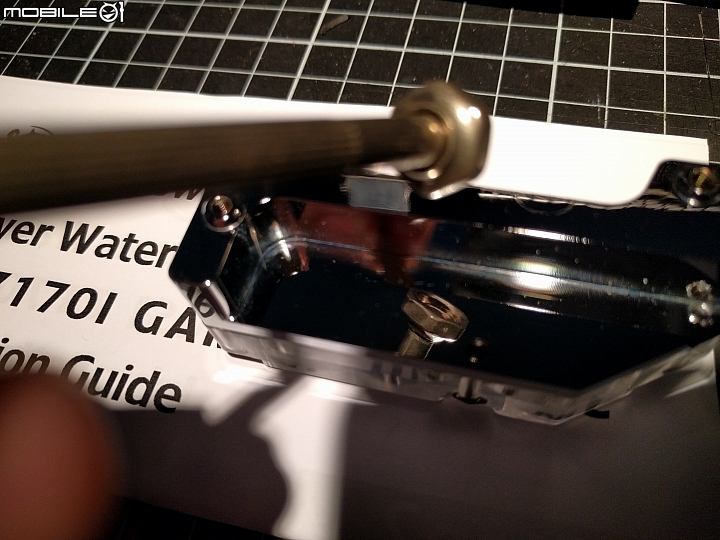

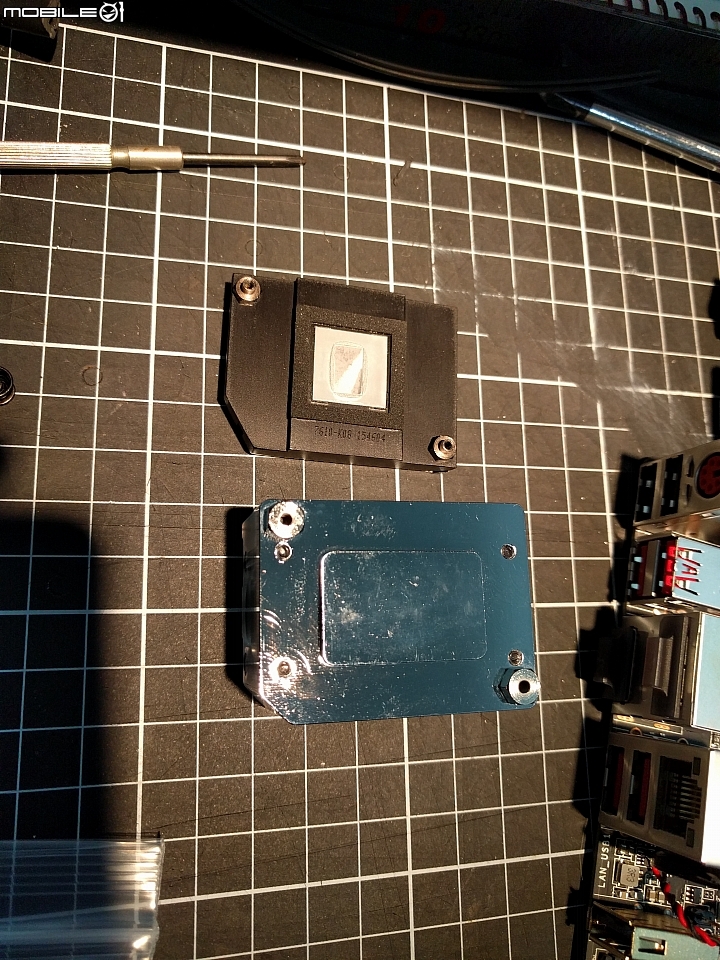

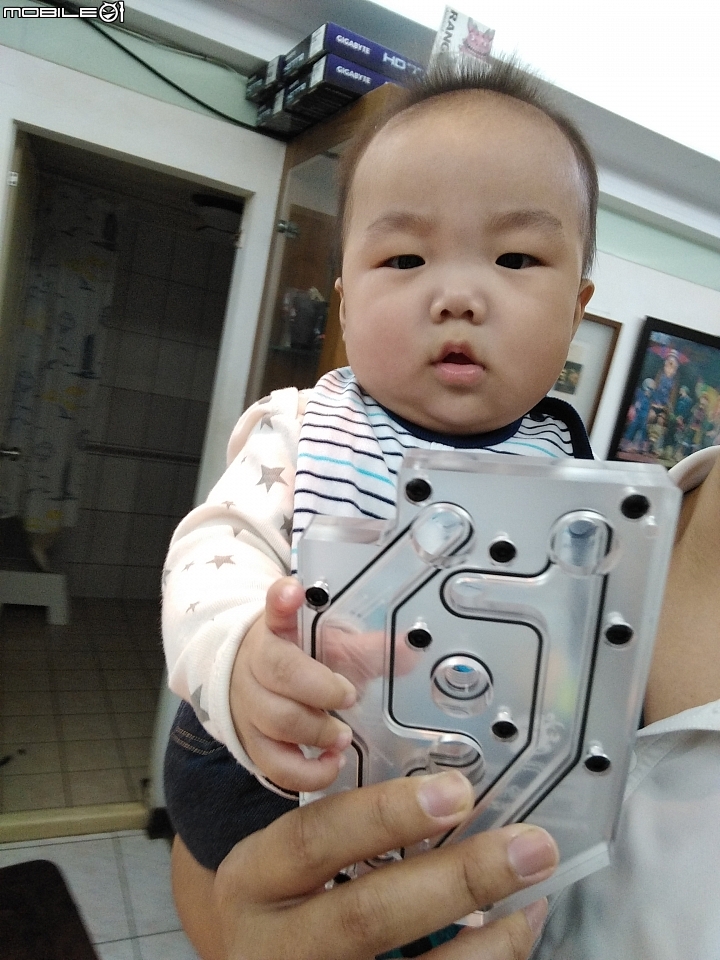

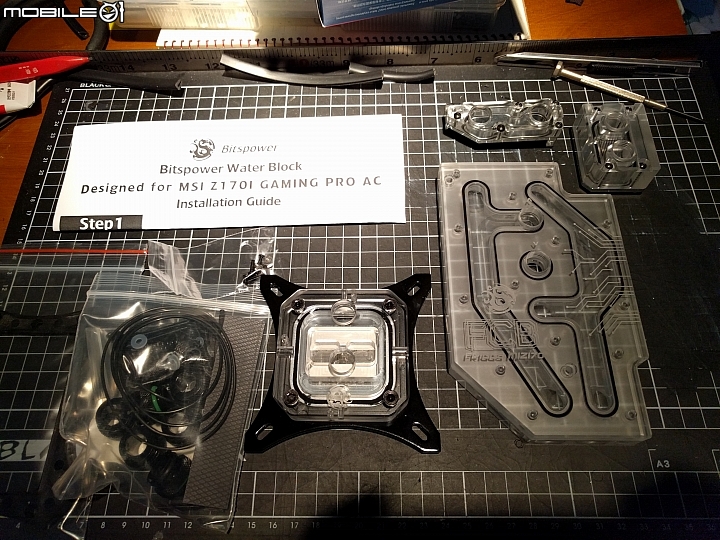

內容物包含一個CPU冷頭還有連接晶片組、MOS散熱的水道板







可愛的兒子也想玩XD

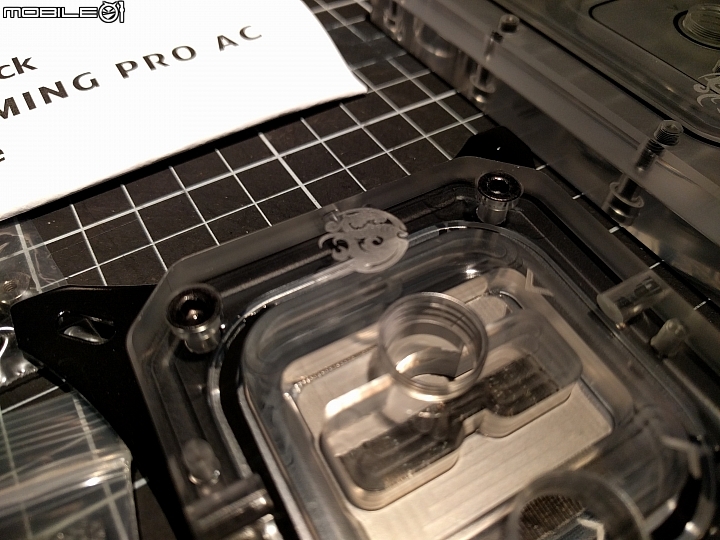

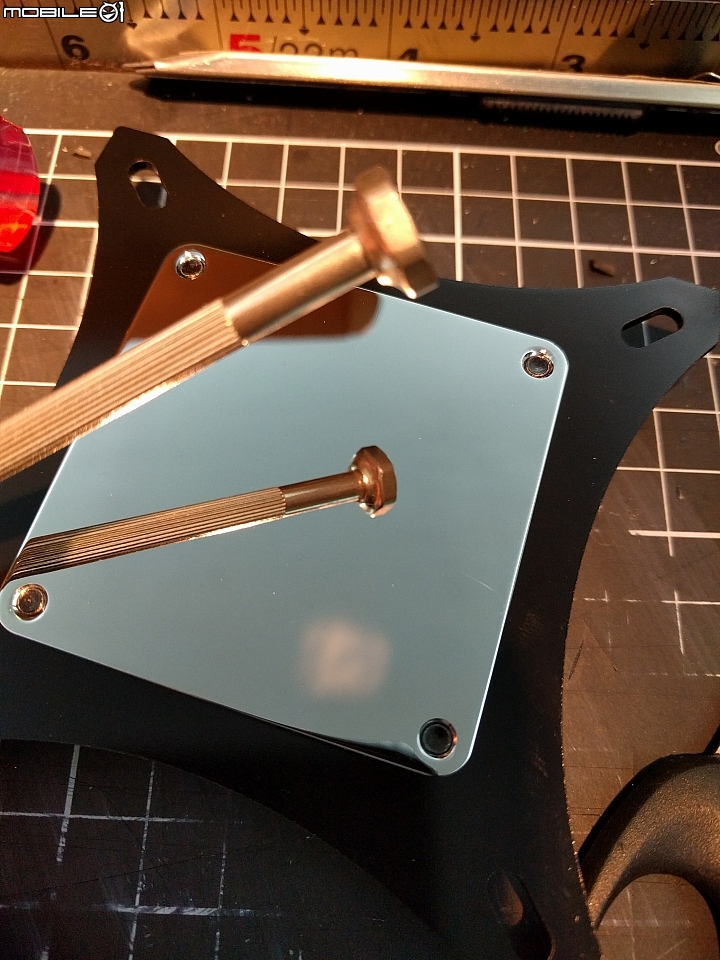

全鏡面拋光





更大面積的散熱效果




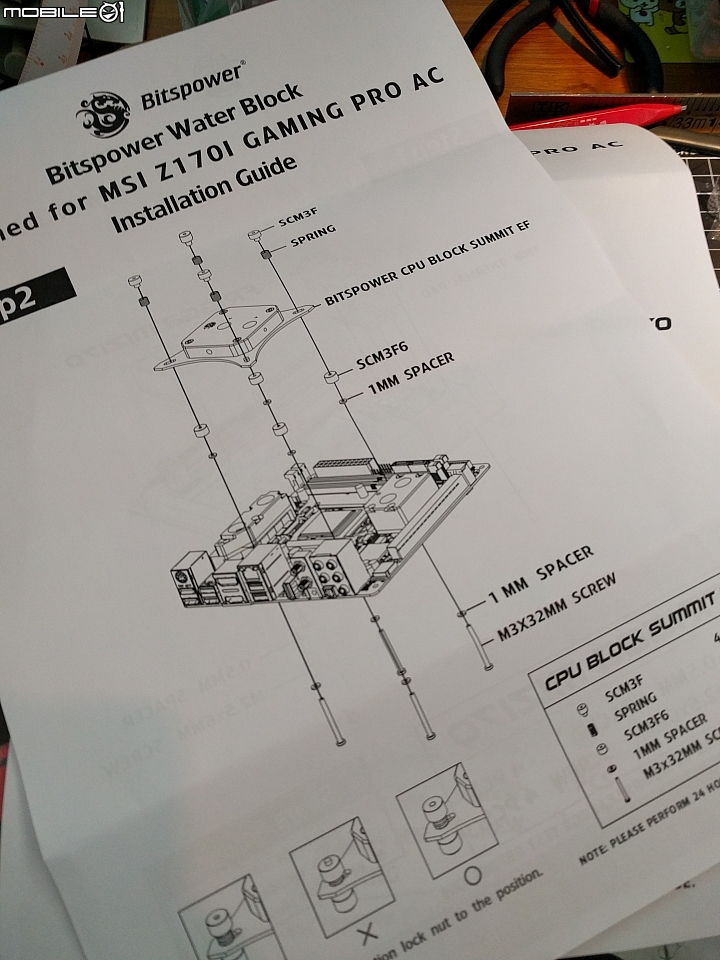

有附說明書,不怕沒辦法安裝

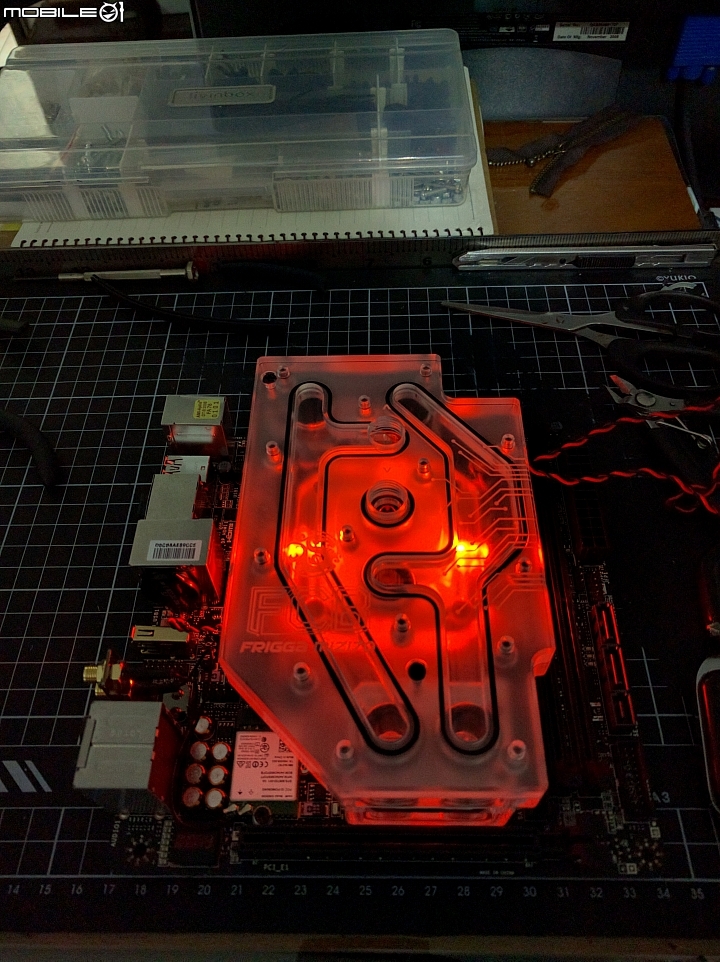

完成之後加上另外加訂的橘色LED燈,美呆了

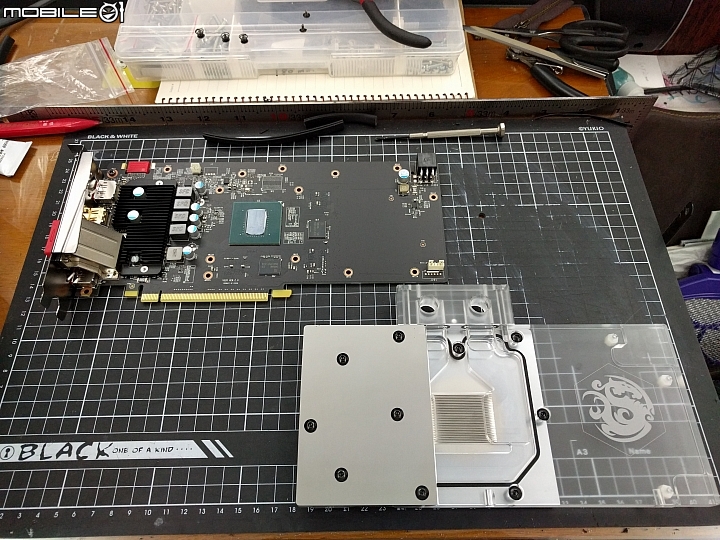

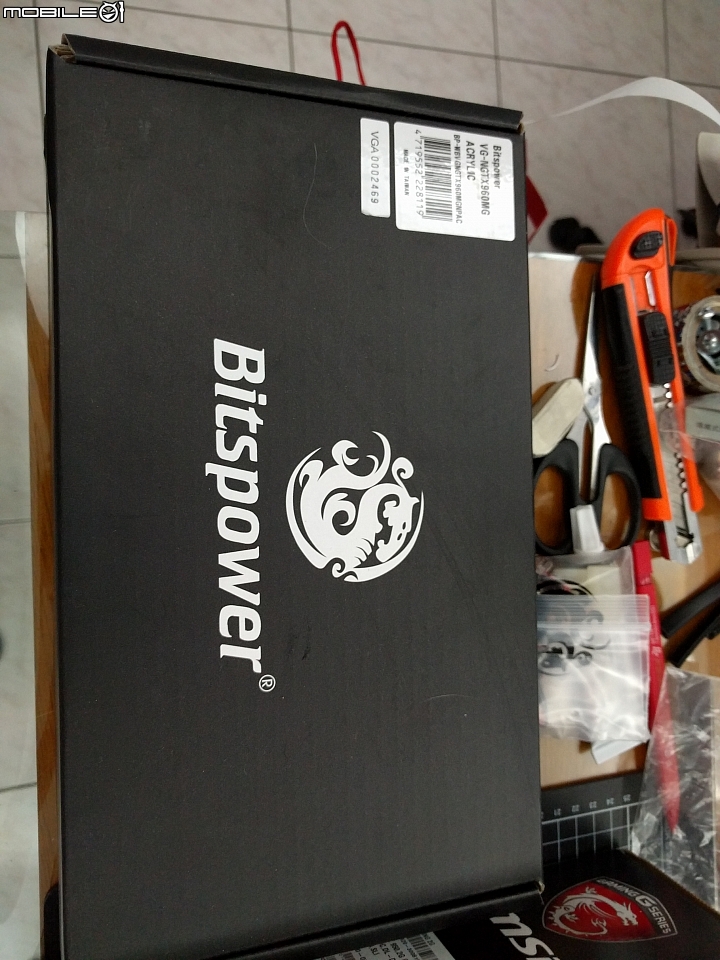

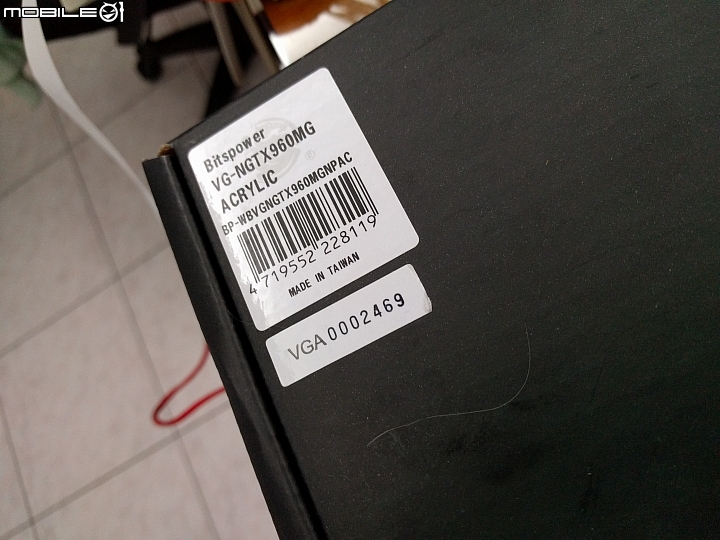

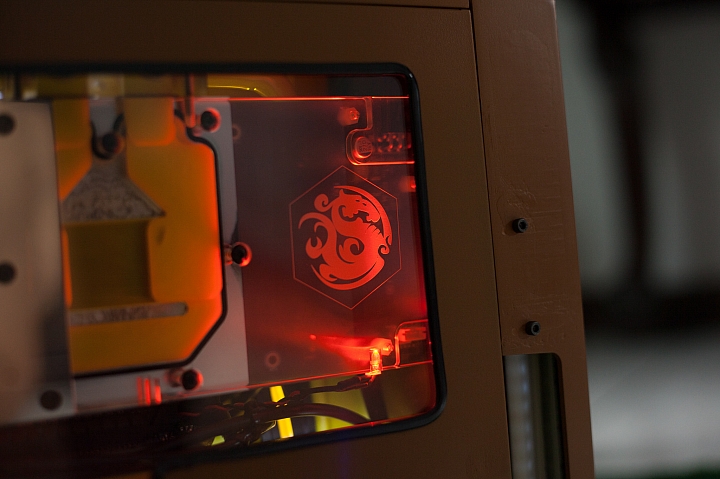

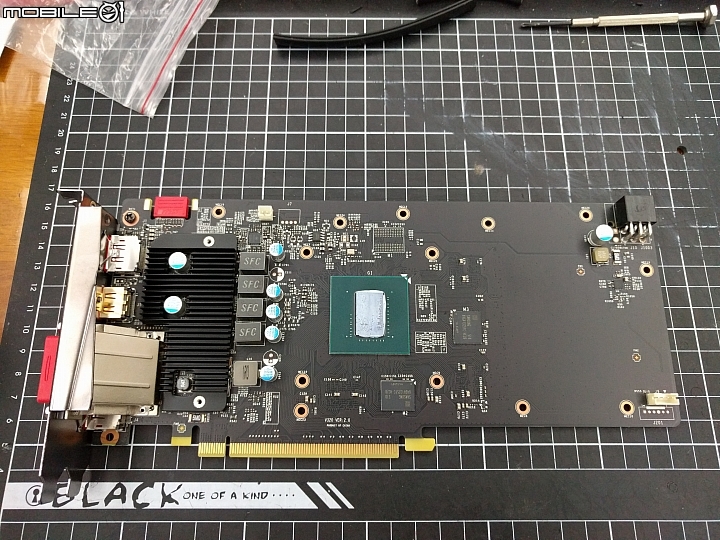

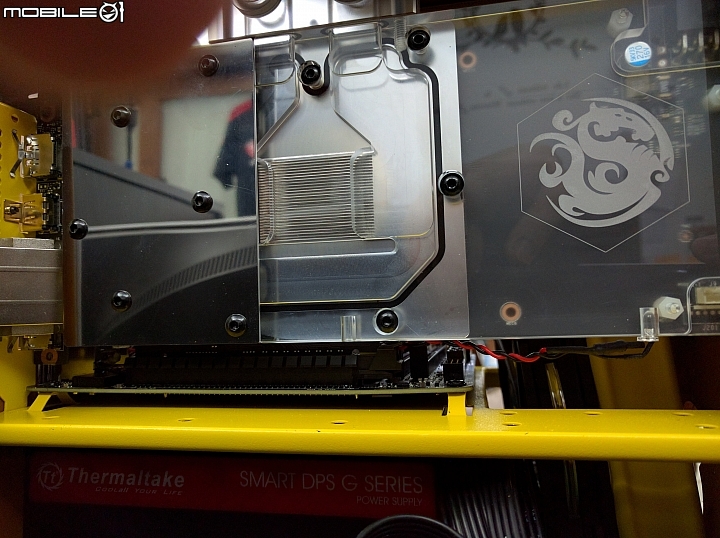

顯卡同樣使用全覆式冷頭,在BITSPOWER的冷頭中,950跟960冷頭是通用的唷

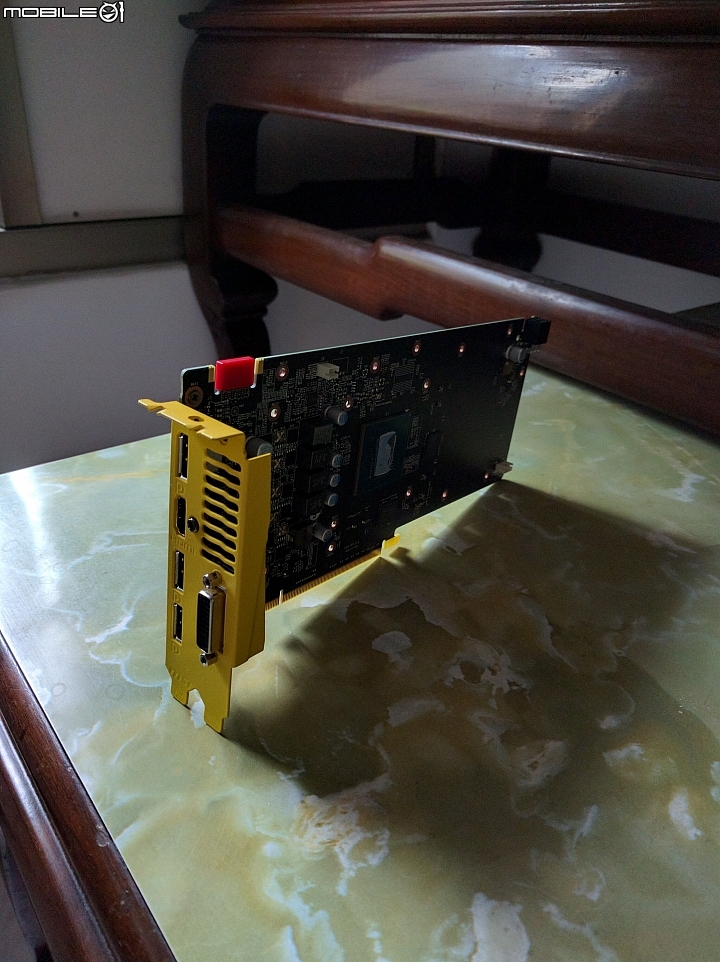

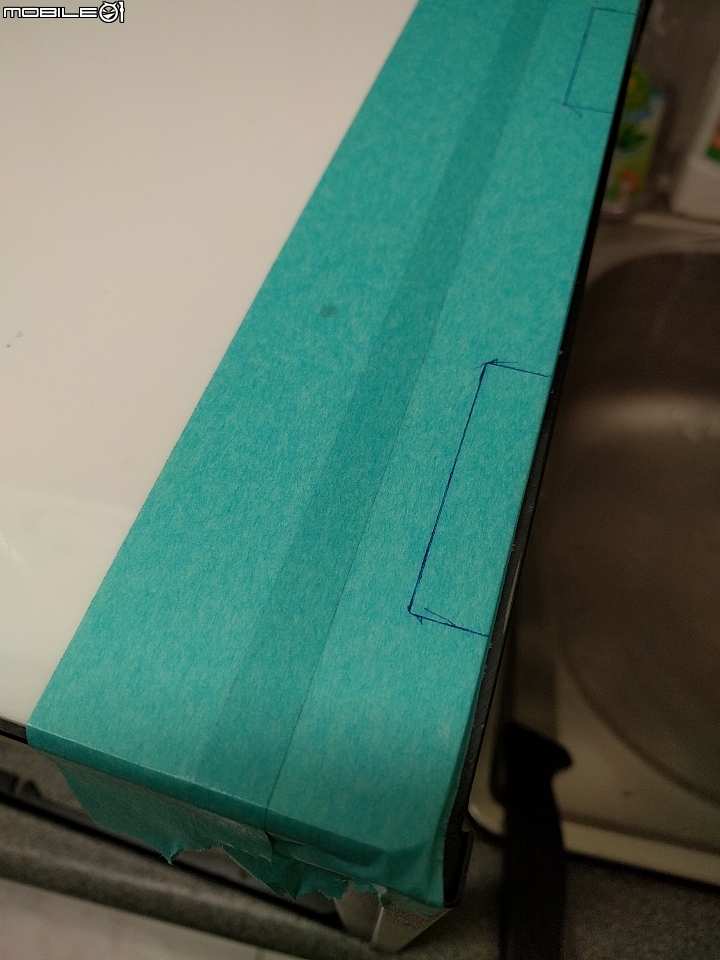

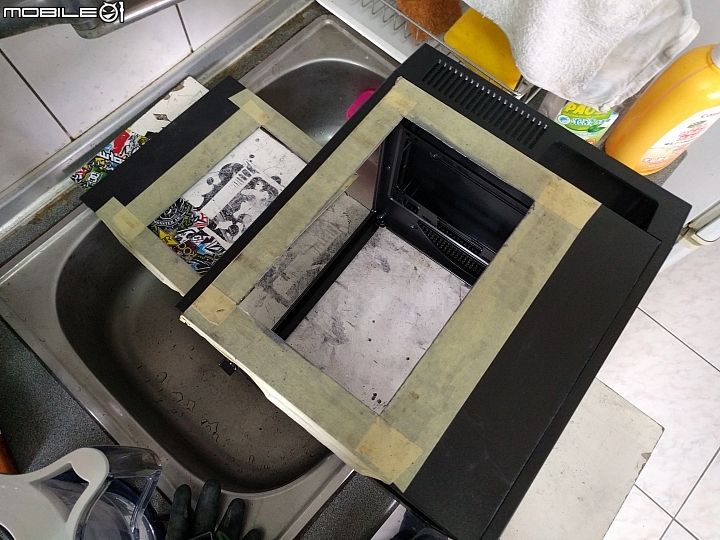

最後來到烤漆的部分,要做一些遮蔽跟處理

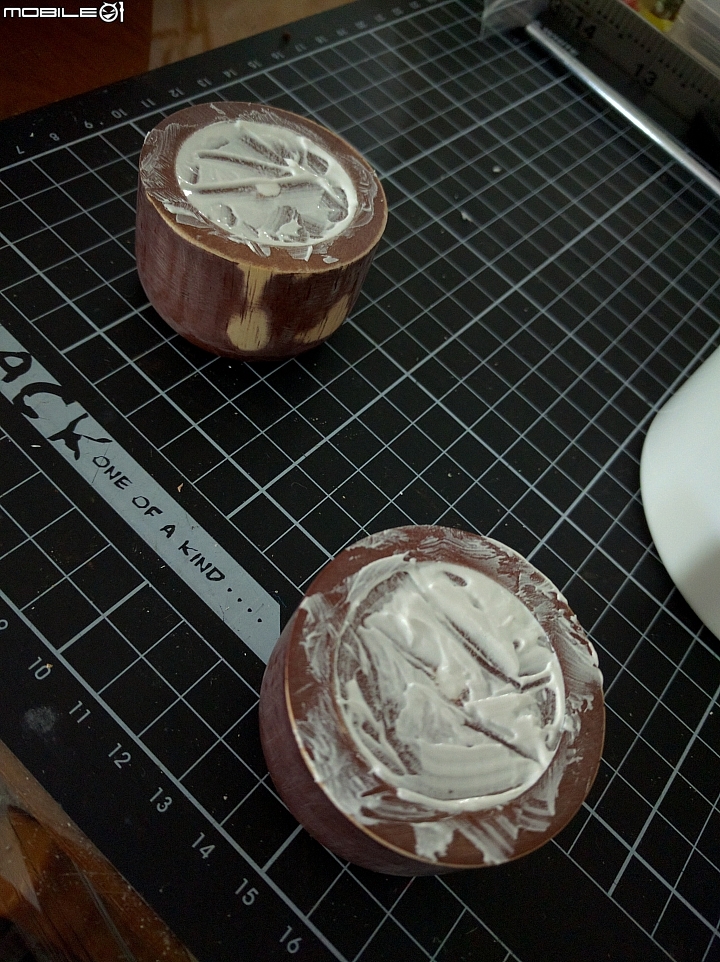

拉拉熊的耳朵也準備處理



全部弄好,準備施工(這張圖顛倒了,還請見諒XDDD)

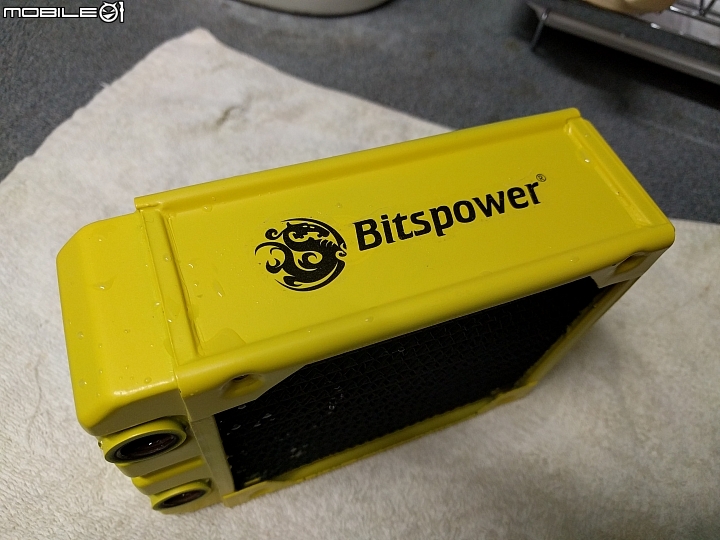

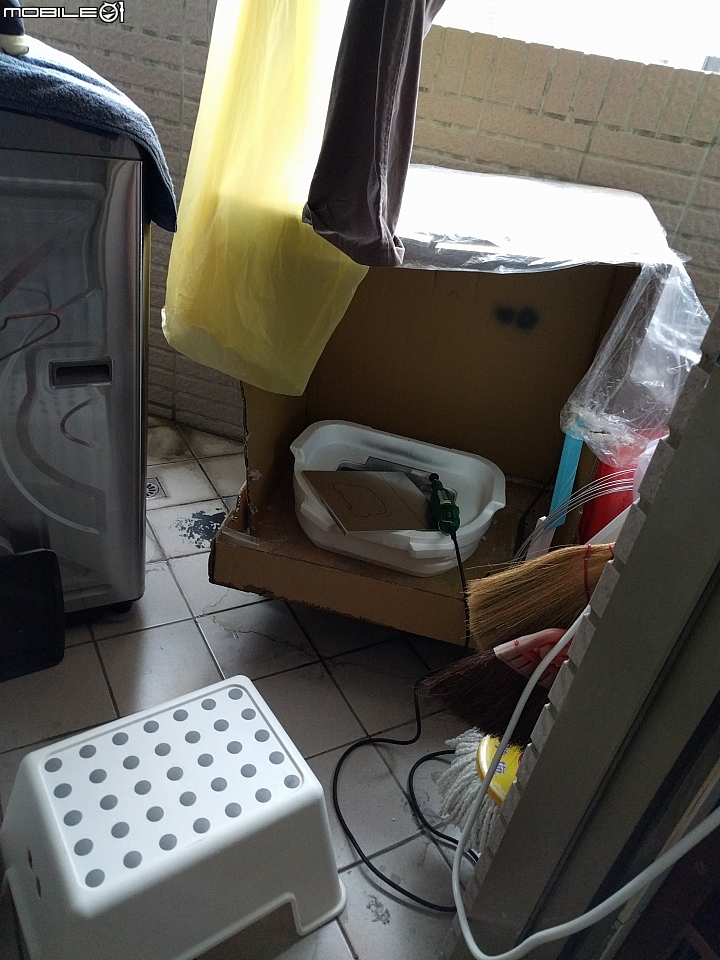

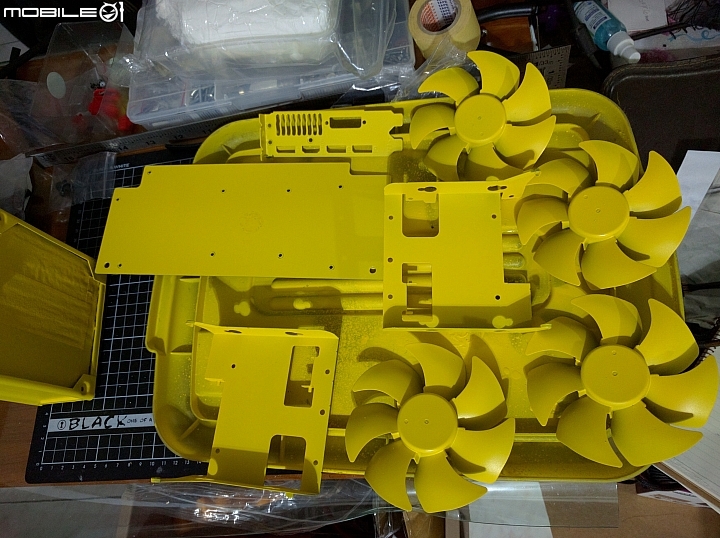

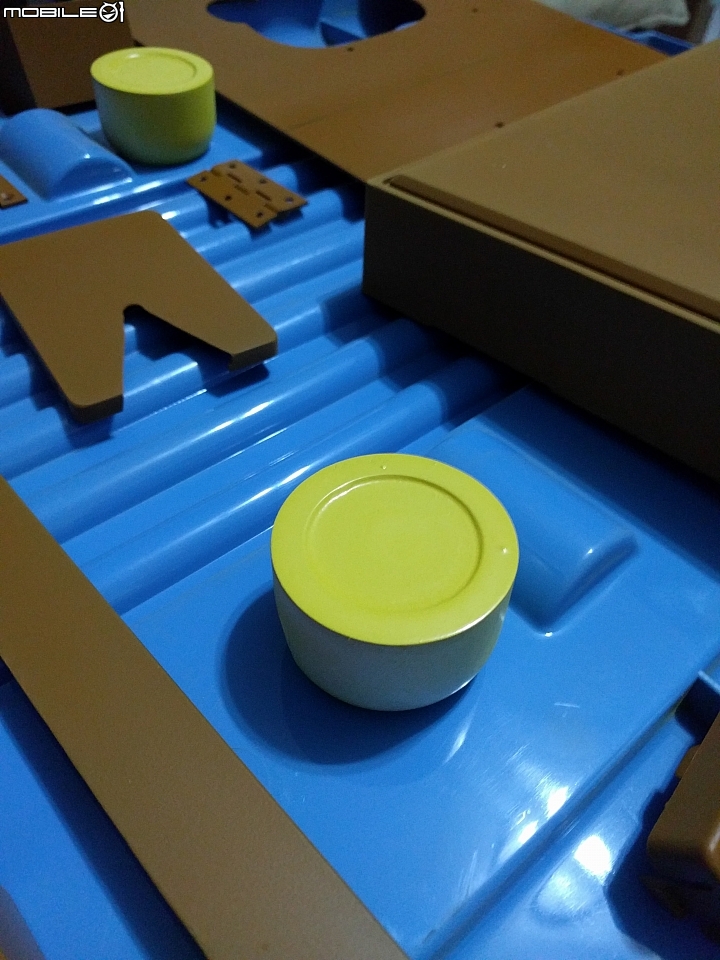

拉拉熊本身是有兩種顏色的,一是近似巧克力色,另一個則是亮黃,這次噴漆施工就由亮黃色的部分先處理

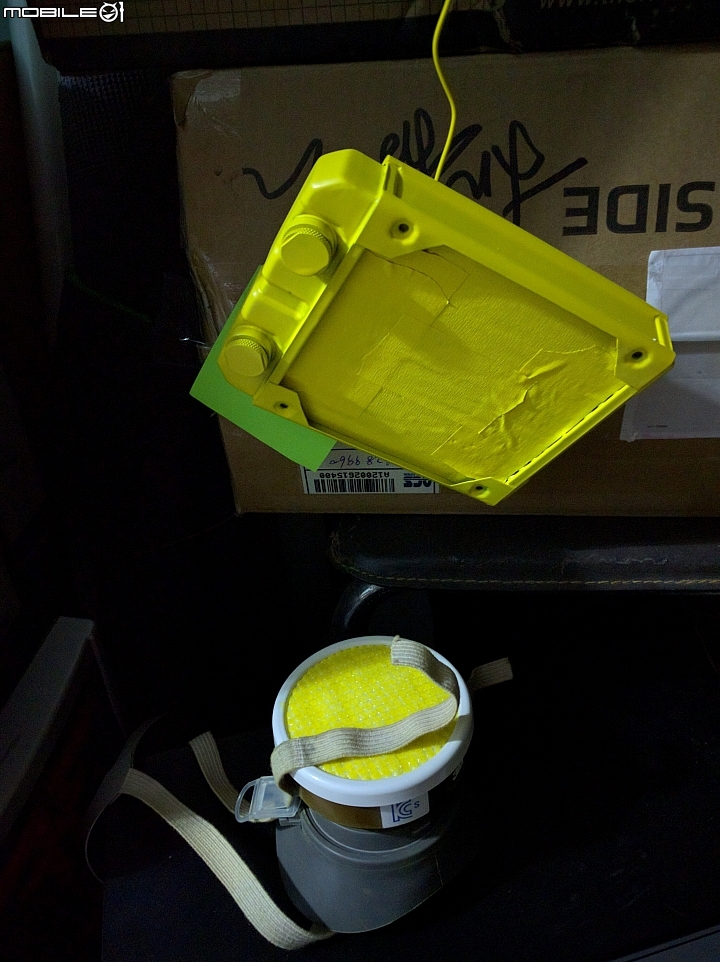

※冷排下面那個是防毒面具,有想噴漆的朋友真心建議買一個,為了健康真的不貴,這種濾毒罐裝上去是完全聞不到油漆味的,當你聞到的時候代表該換濾毒罐了,油漆是具有黏性的,看看濾毒罐上的顏色就知道自己可能吸入多少漆膠了!







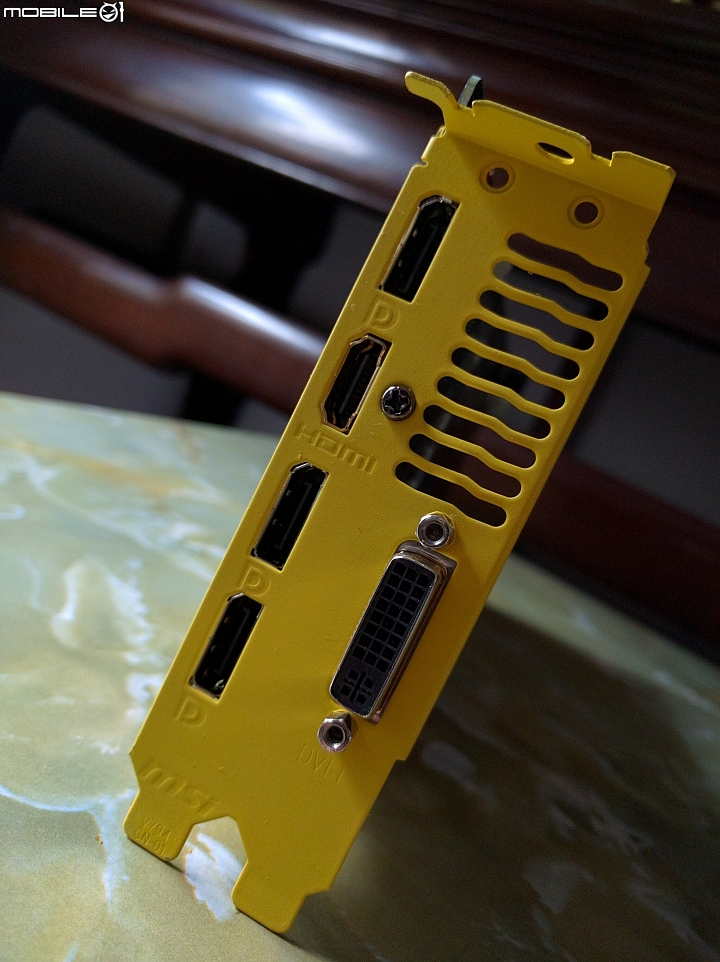

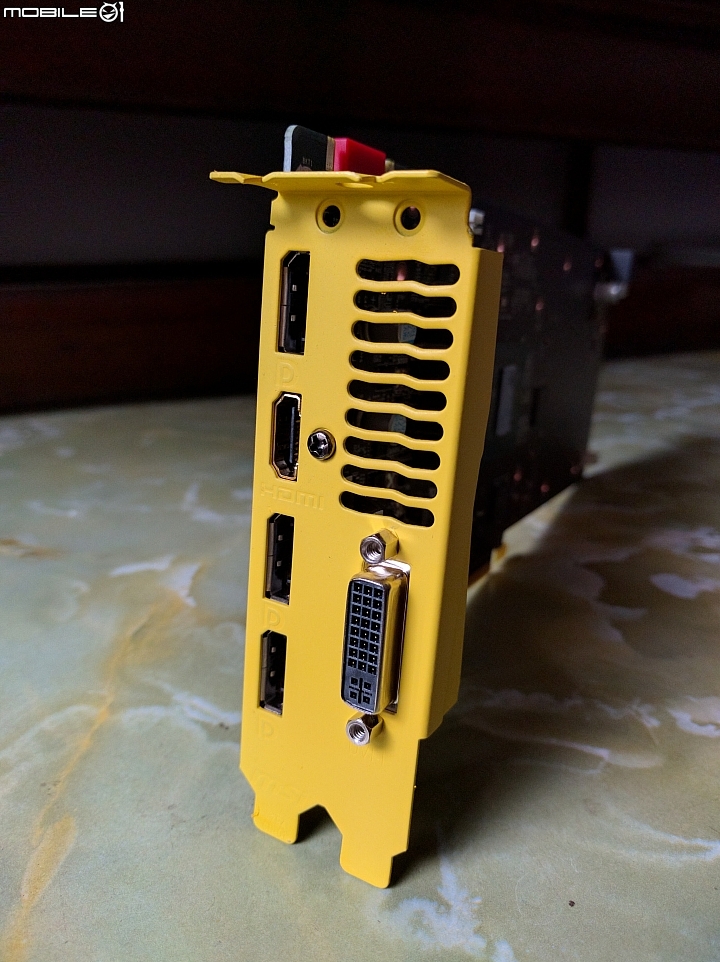

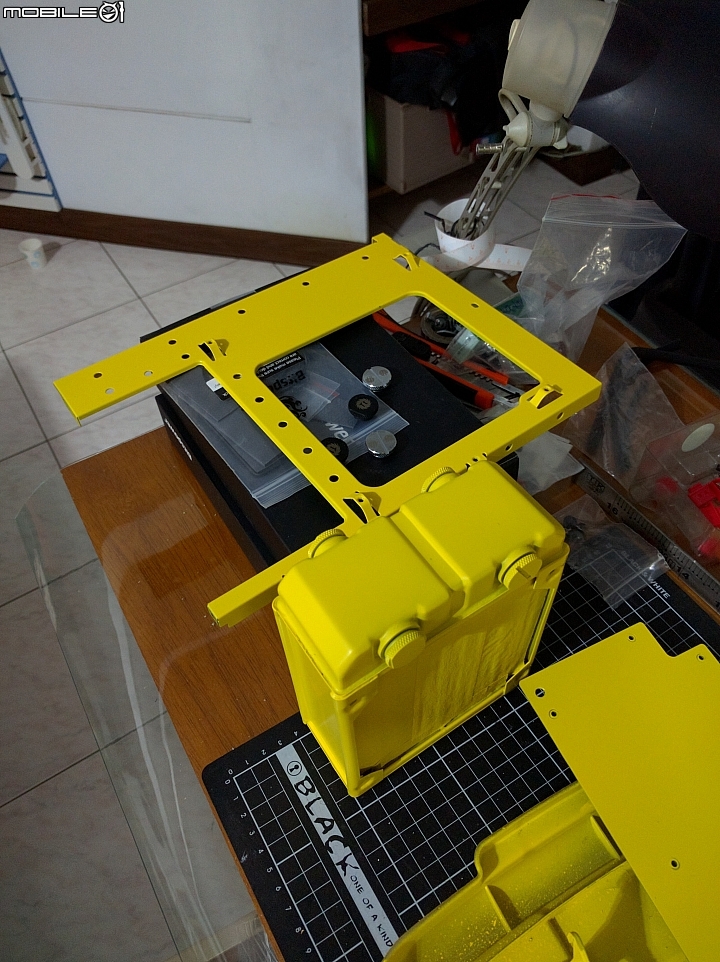

噴好之後安裝回去,好好看呢,哈哈

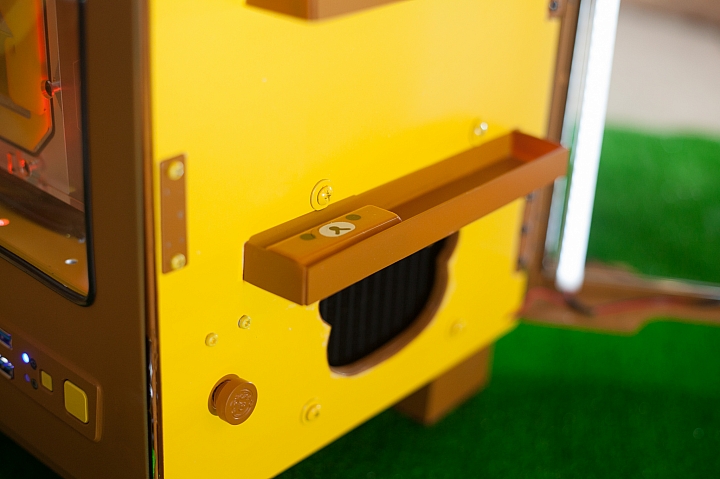

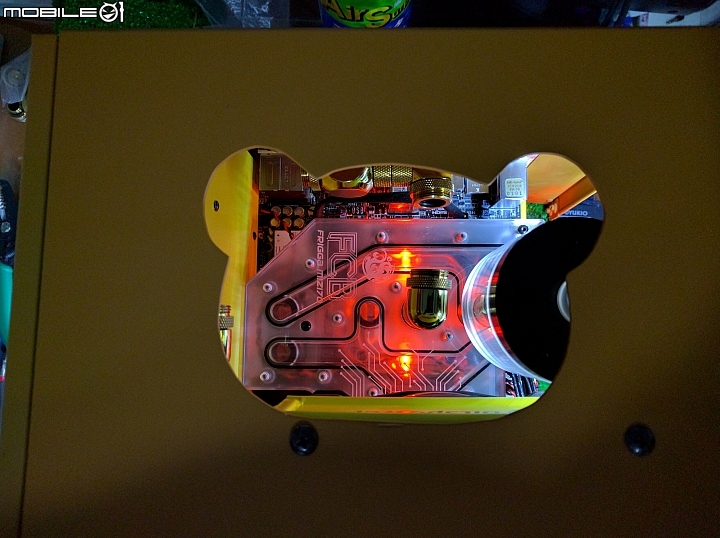

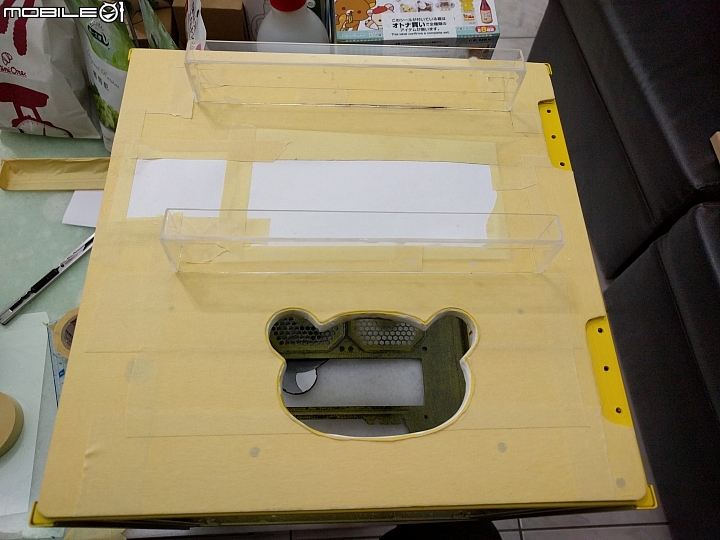

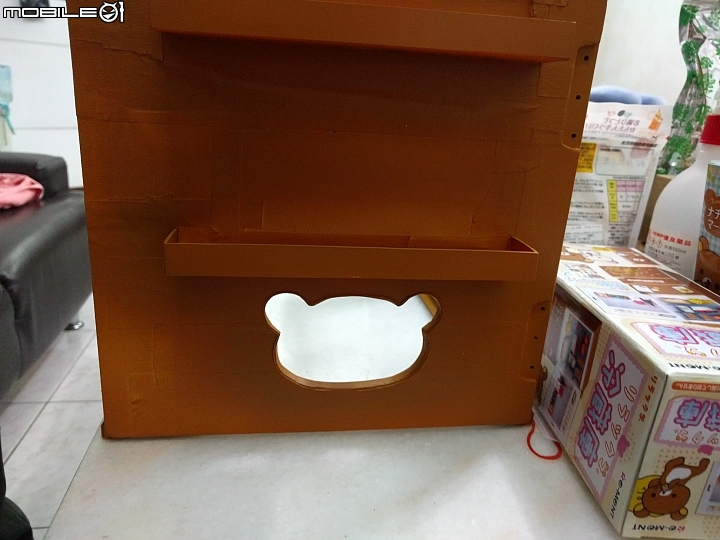

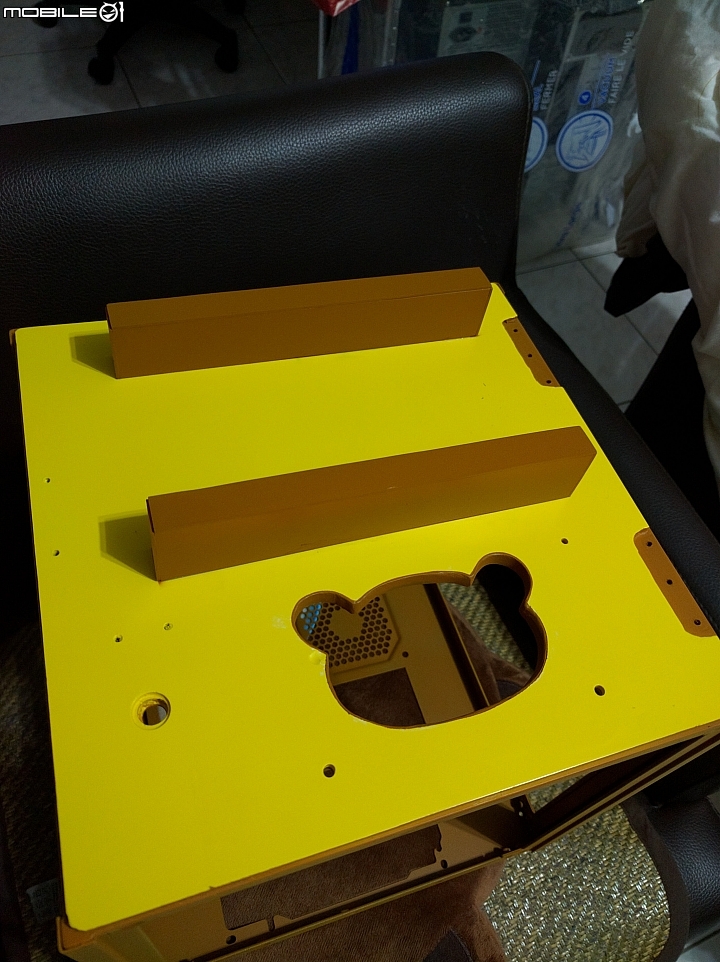

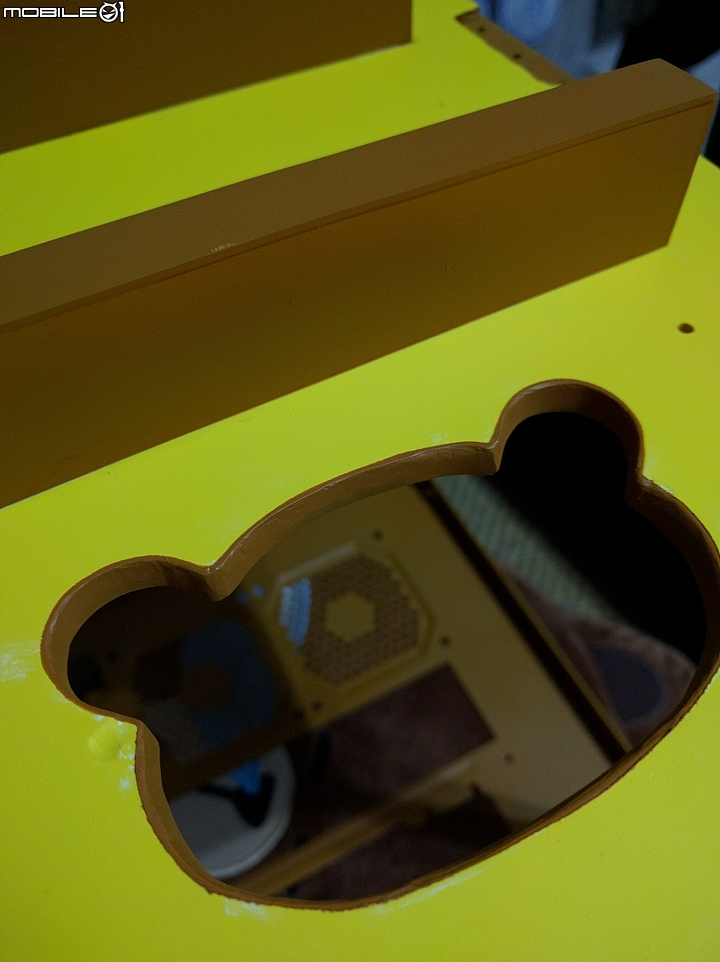

這邊可以看到我之後的修改,我將最後一層置物空間拆除並切成一個拉拉熊的圖形,因為之後會在裡面安裝冷排,拉拉熊的洞剛好可以幫忙進風,而上面兩個置物架注意看可以發現我將它包起來了,因為置物架要另外噴咖啡色


第二次噴漆施工就是巧克力色啦,把該遮的都遮一遮



我噴噴噴~~~




有兩個黃色亂入

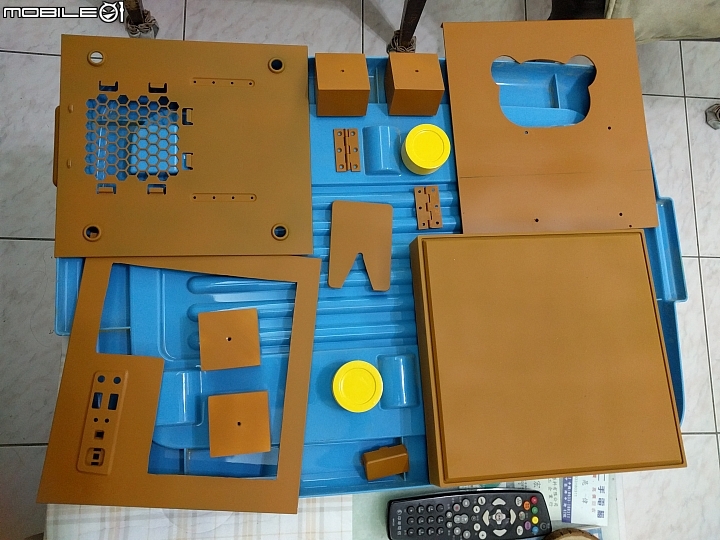

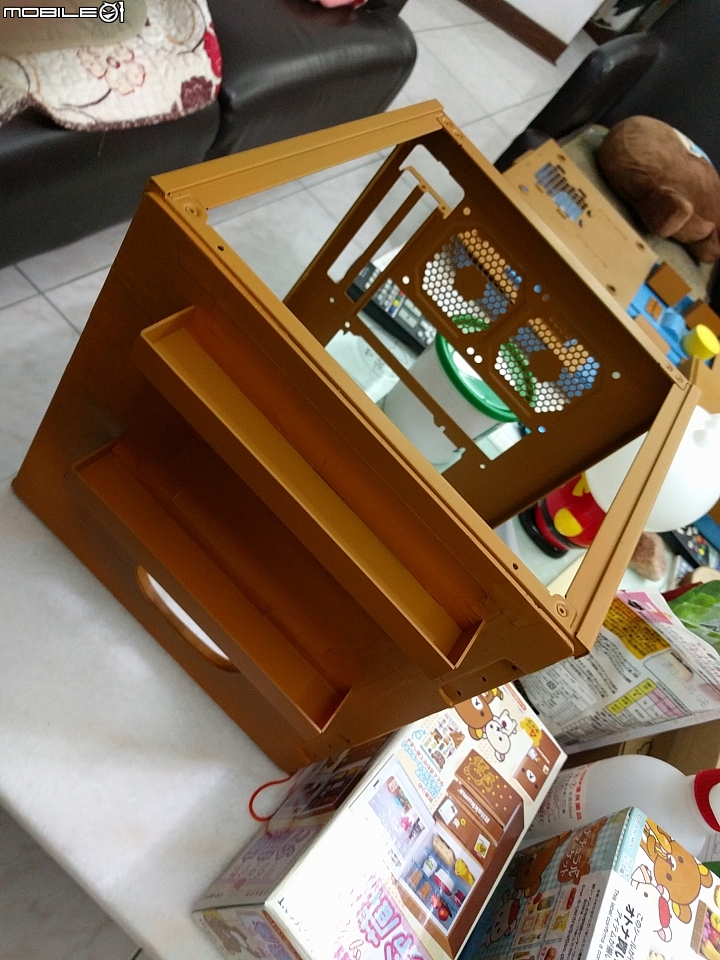

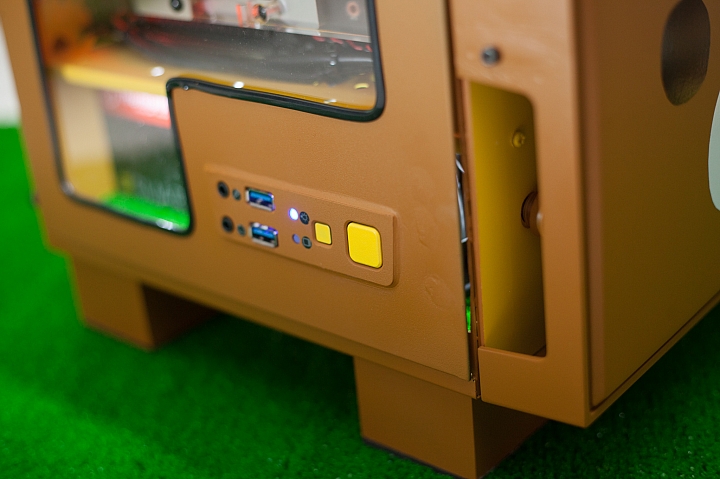

噴好之後將遮蔽膠帶拆除,並將能安裝的部件安裝回去(照片因為光線角度的關係,所以顏色看起來較深)



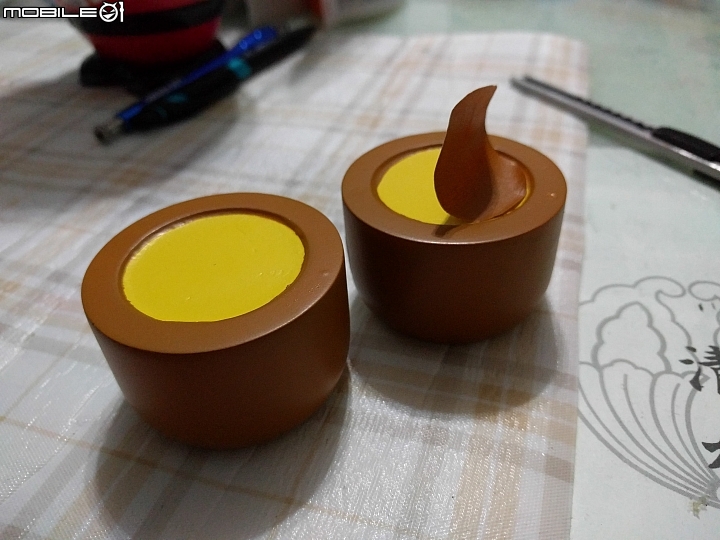

拉拉熊的內圈也用成巧克力色,怎麼好想咬一口喔,哈哈



這兩個黃色其實是延後施工的結果,因為也需要遮噴,以下可以觀看成品




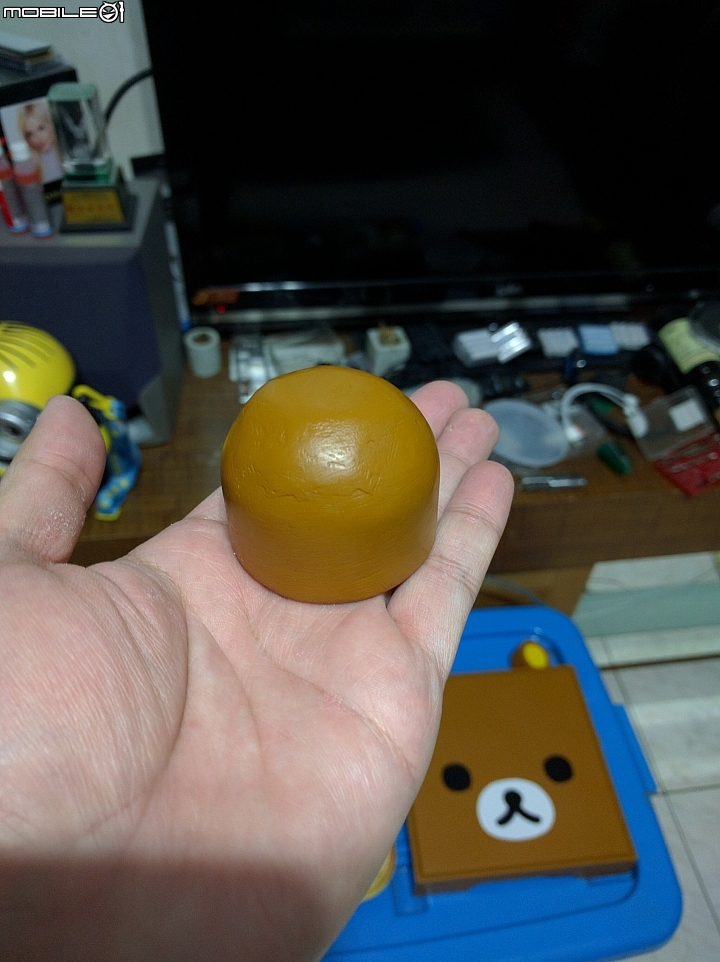

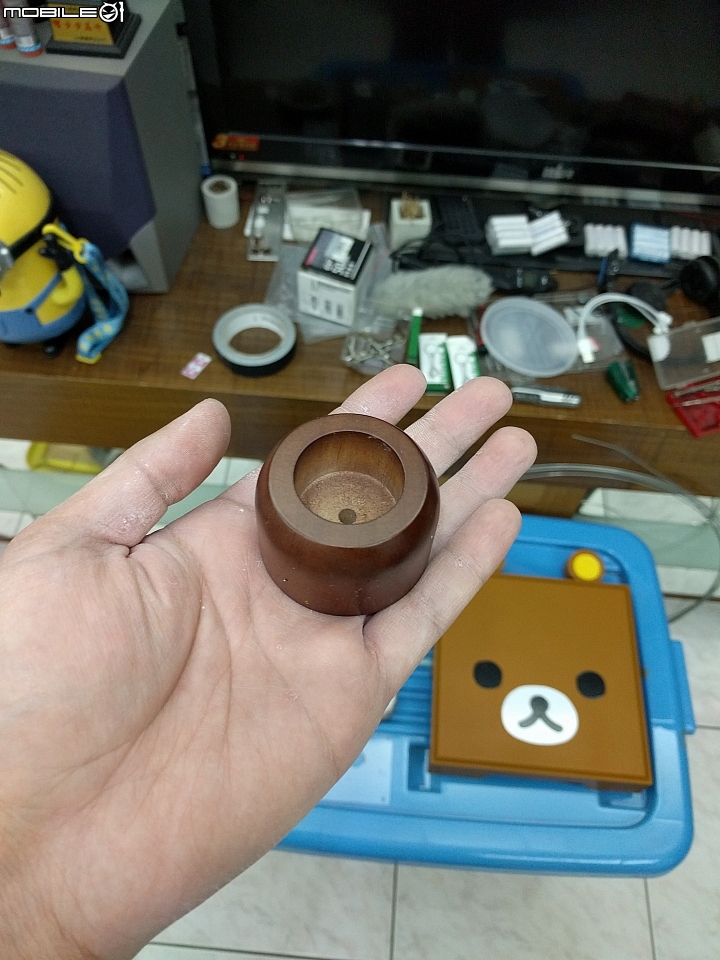

這邊則是拉拉熊的尾巴成形的順序

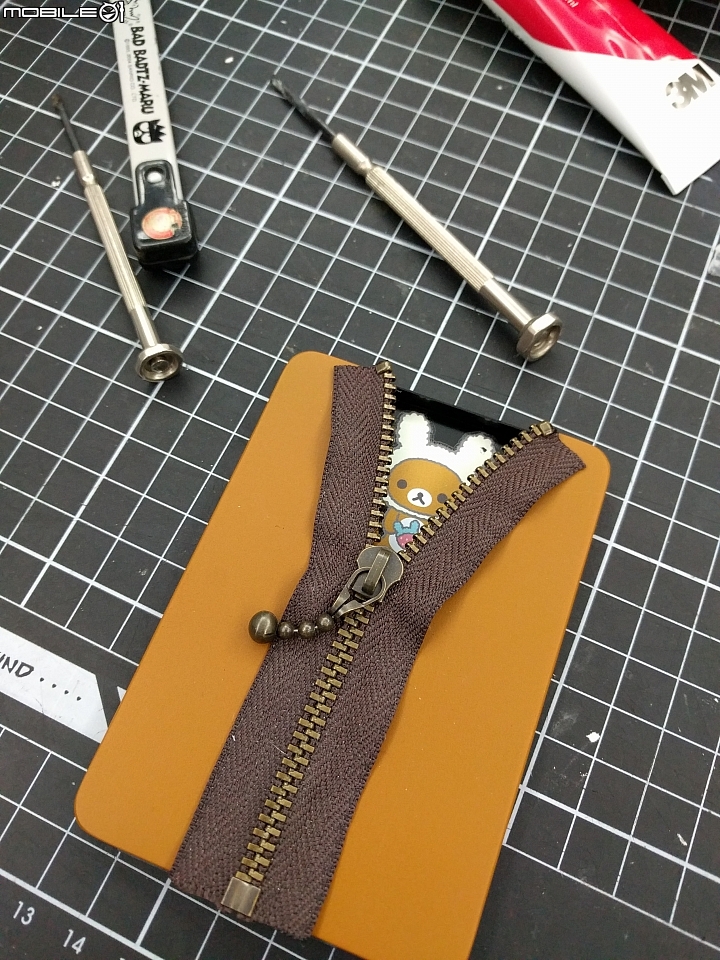

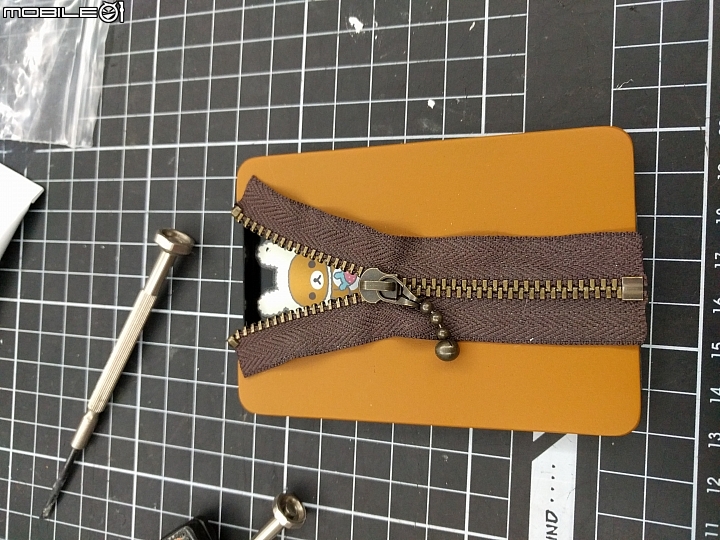

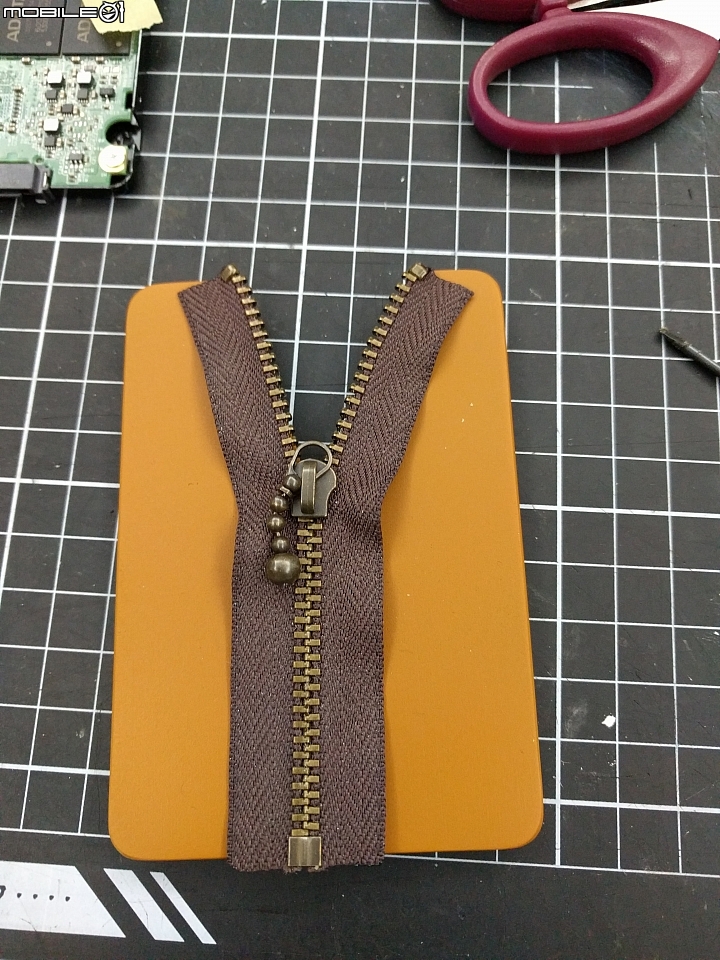

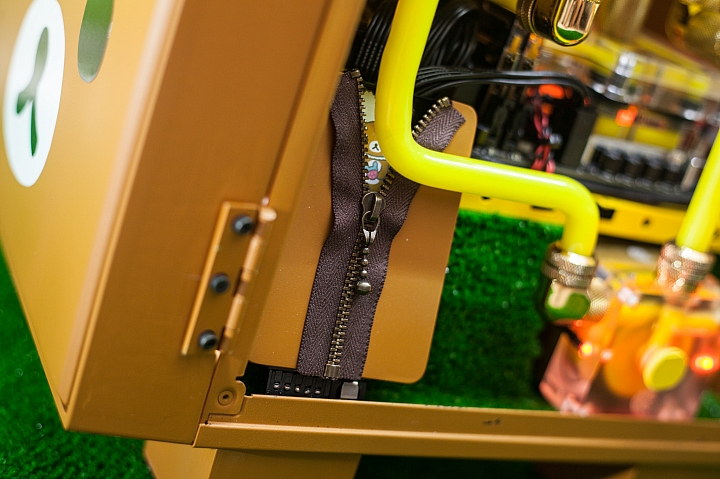

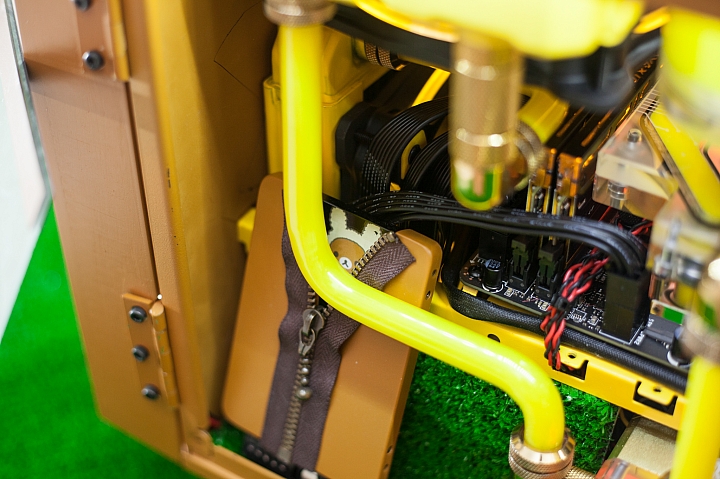

再來是把SSD安裝回去,拉拉熊有個小特色,他背後有拉鍊,我將這個特點施工再SSD上面,裡面順便貼上一隻拉拉熊

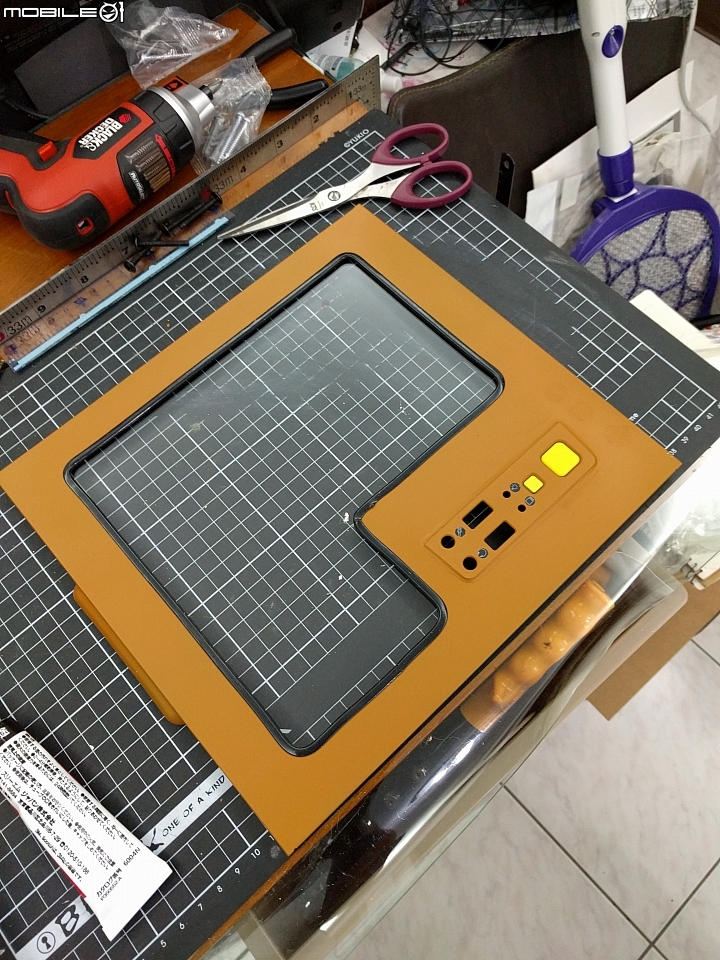

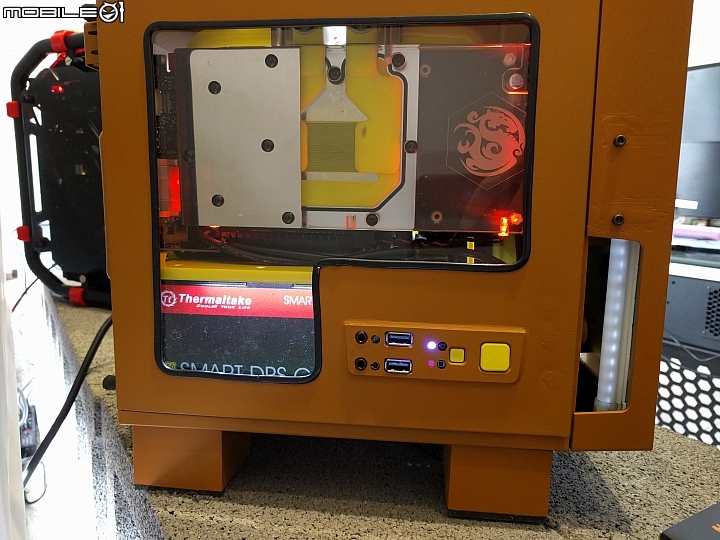

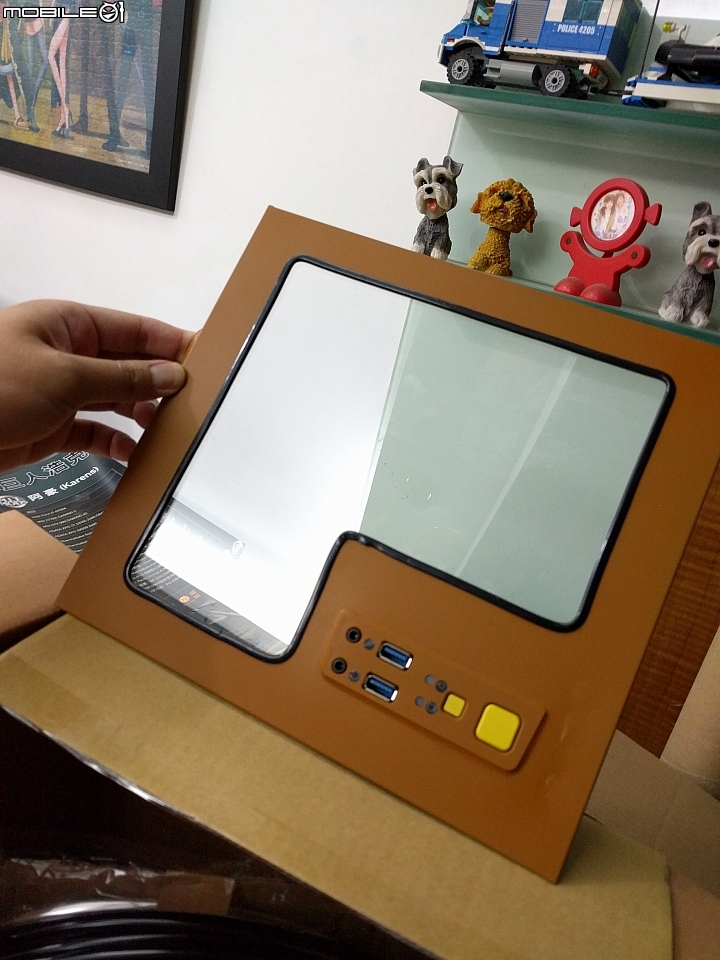

側板夾條的固定跟壓克力板裝飾後,總算有點樣子了




鏡子用矽利康跟泡棉膠固定,穩妥當啦!



冷排貼上之前參加電腦展拿到的水轉印貼紙,超好用的XD

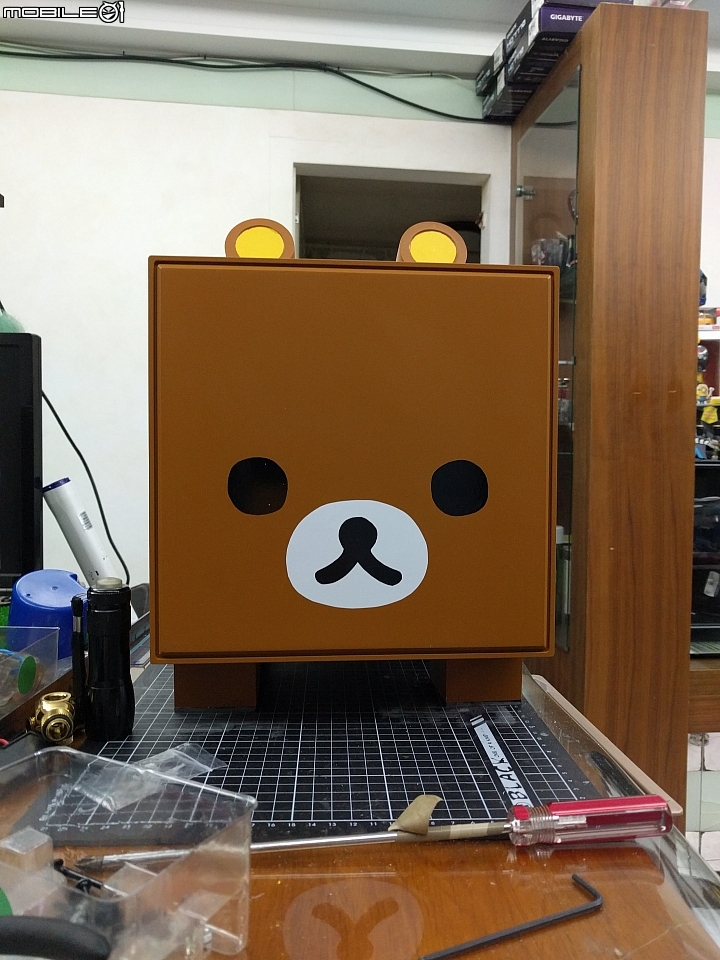

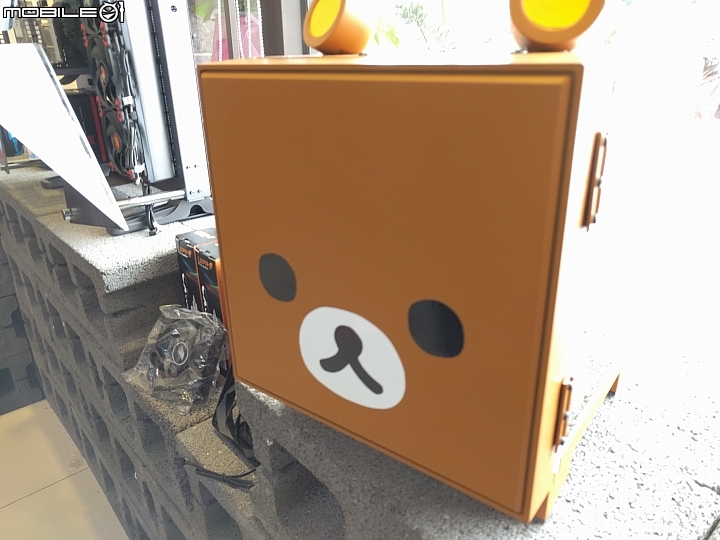

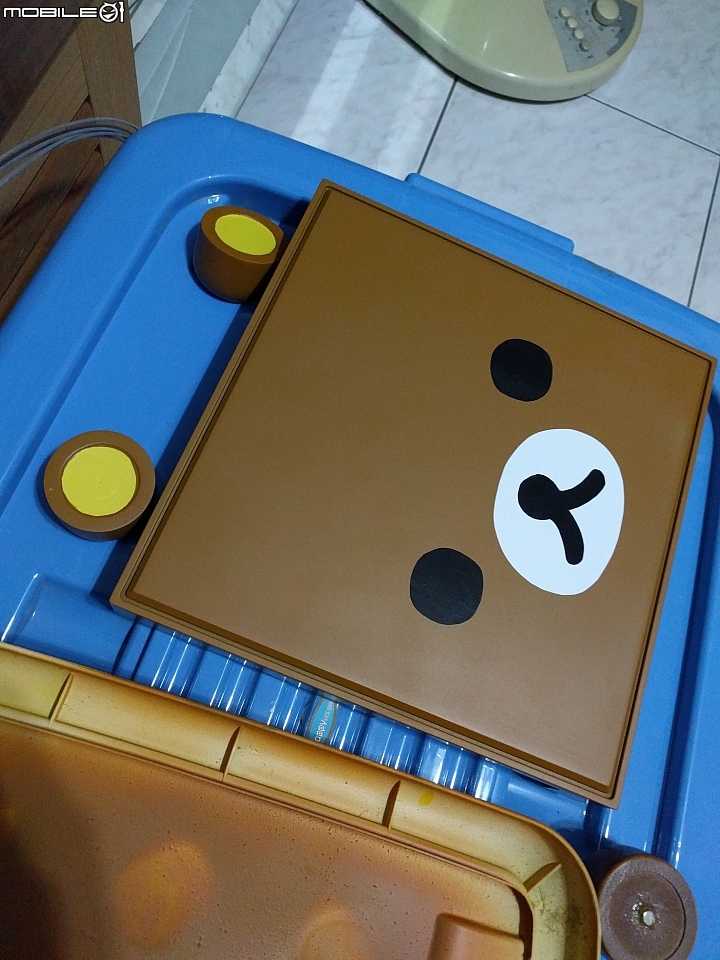

前面板的眼睛嘴巴貼上,這是用卡點西德貼紙手工貼的,是老婆大人親手用的,她很開心也有參與到

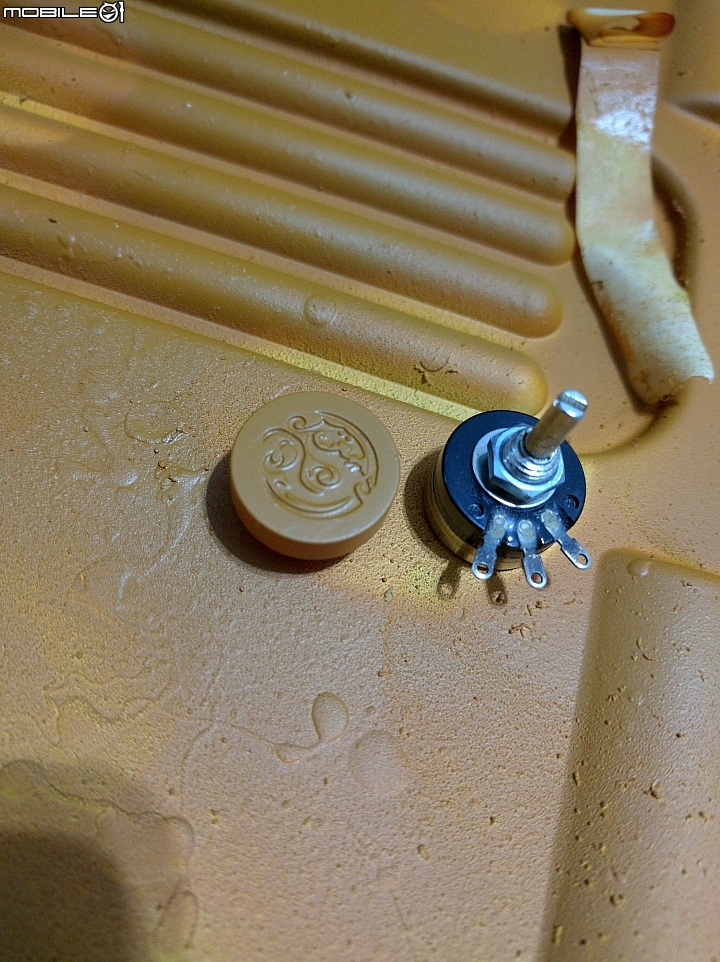

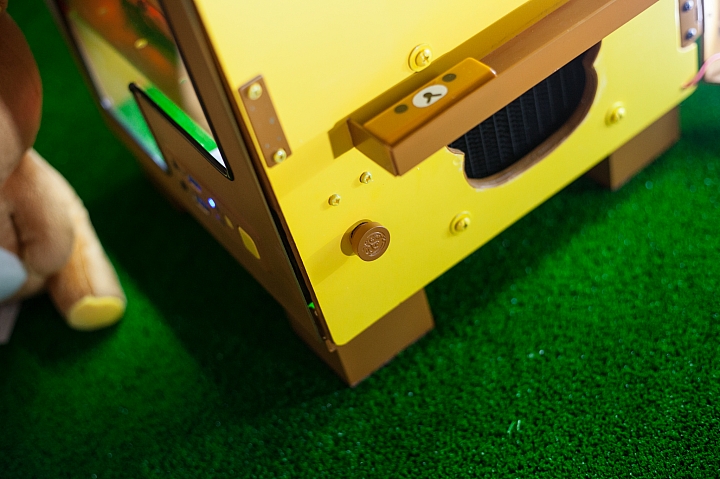

這就是前面LED的旋鈕,我用BITSPOWER的堵水頭鑽洞當作旋鈕

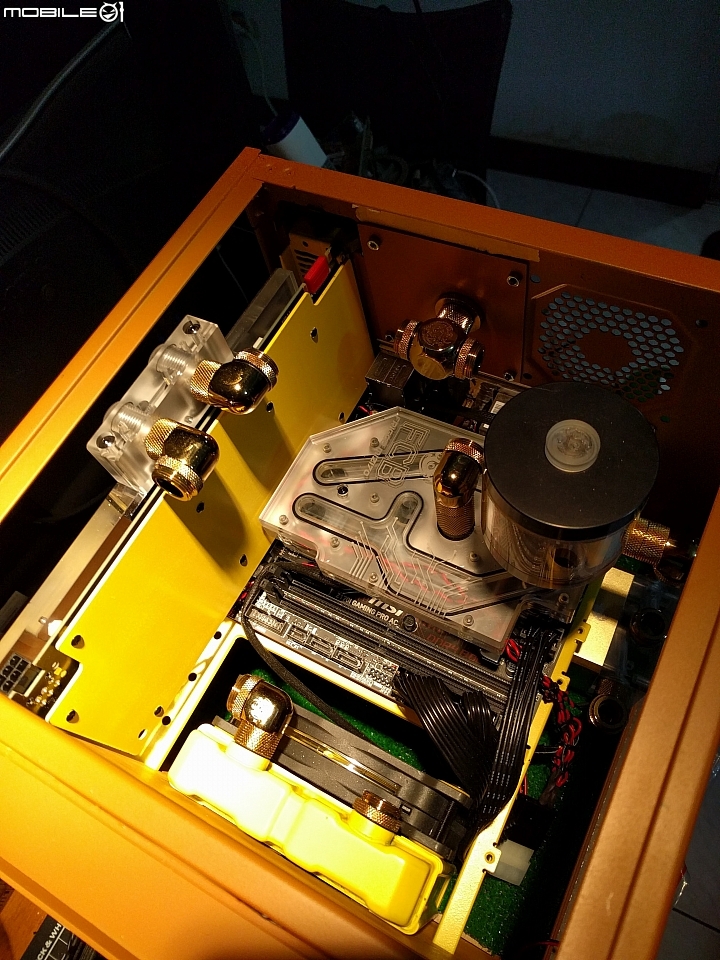

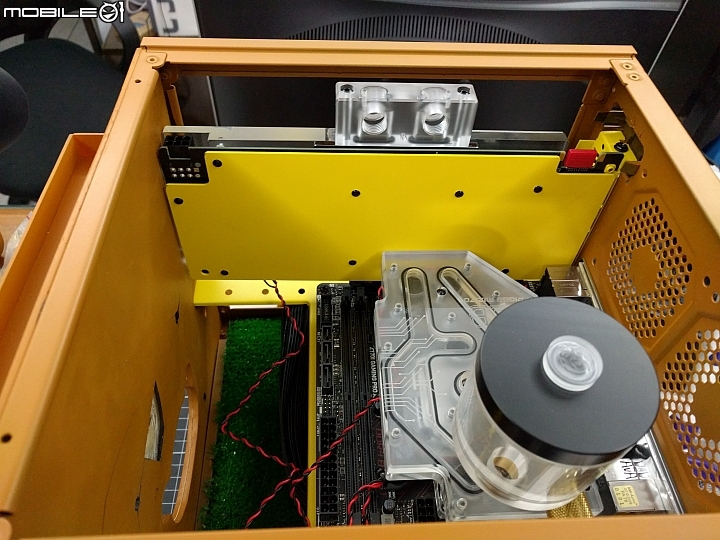

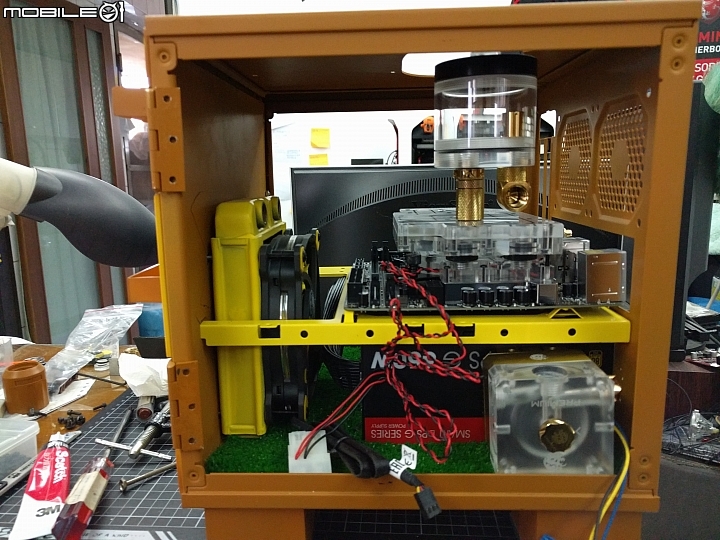

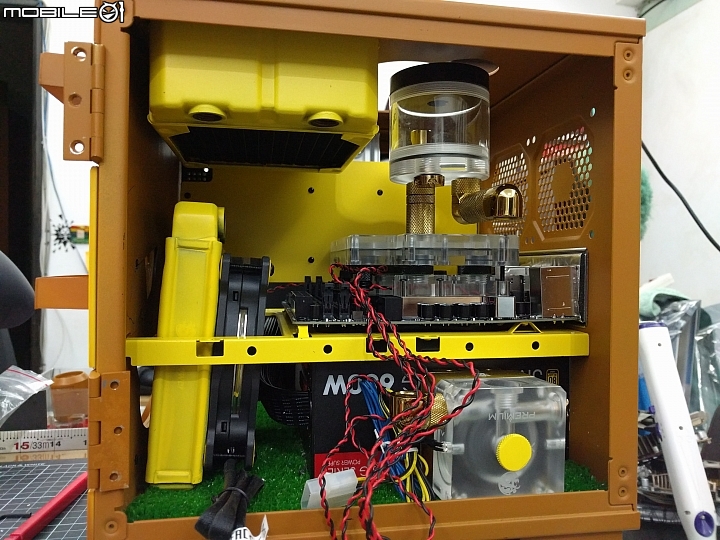

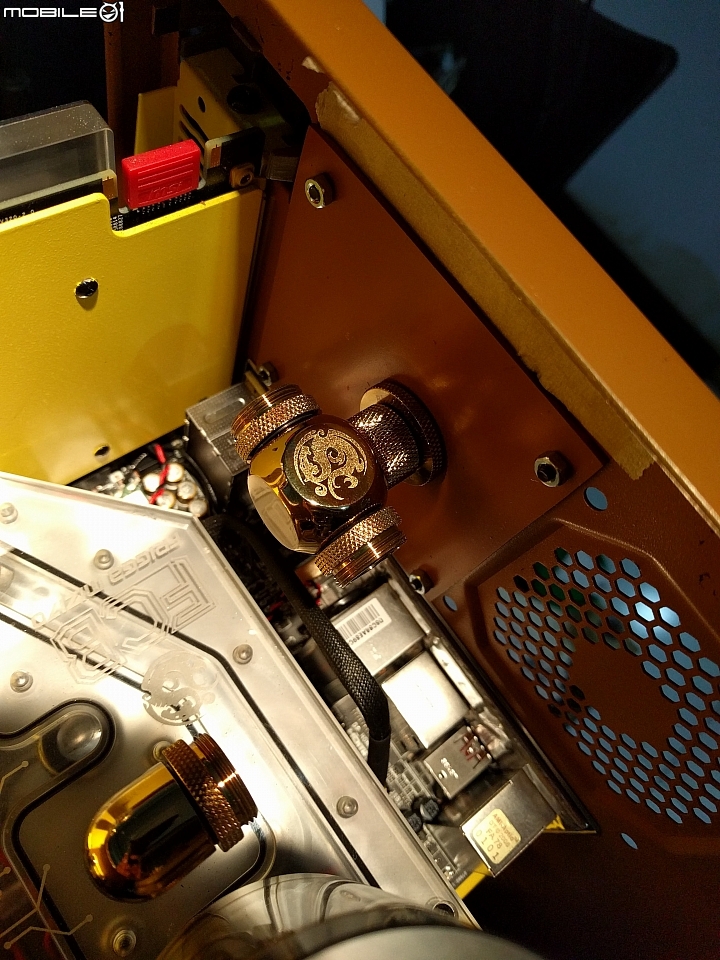

全部件安裝上去後,開始上硬體並規劃水路,小機殼的空間真的很揪心啊!!!

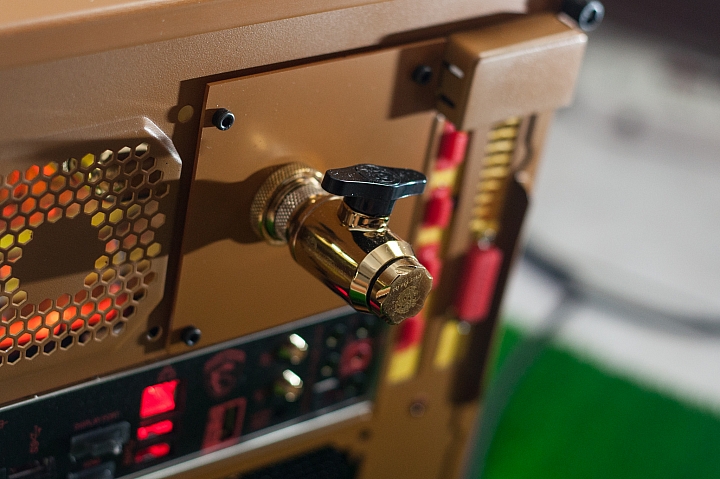

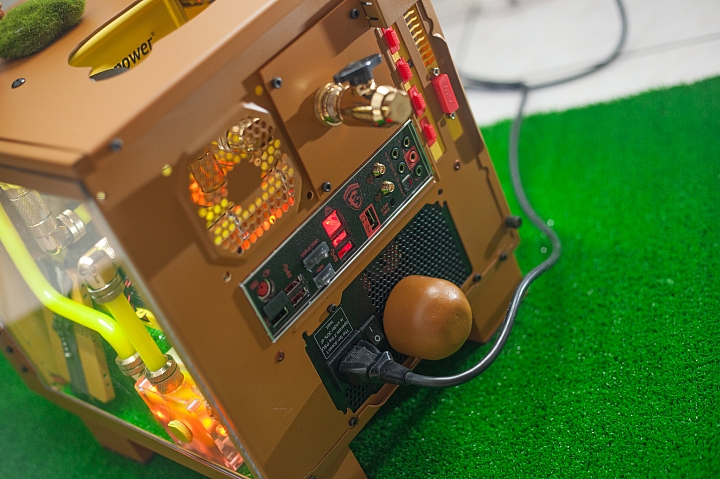

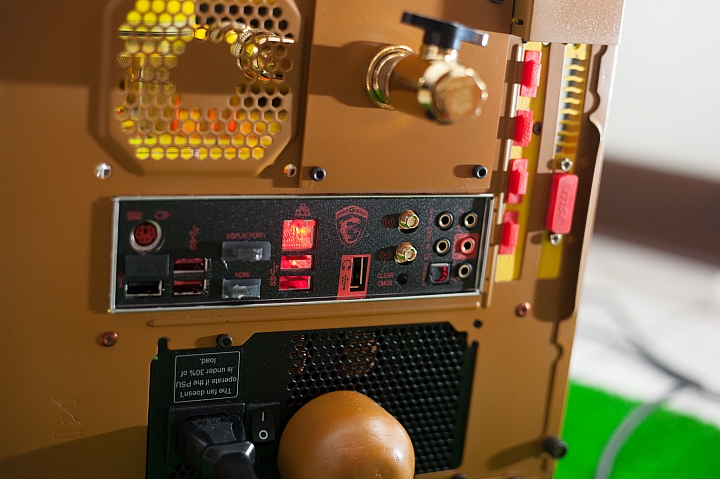

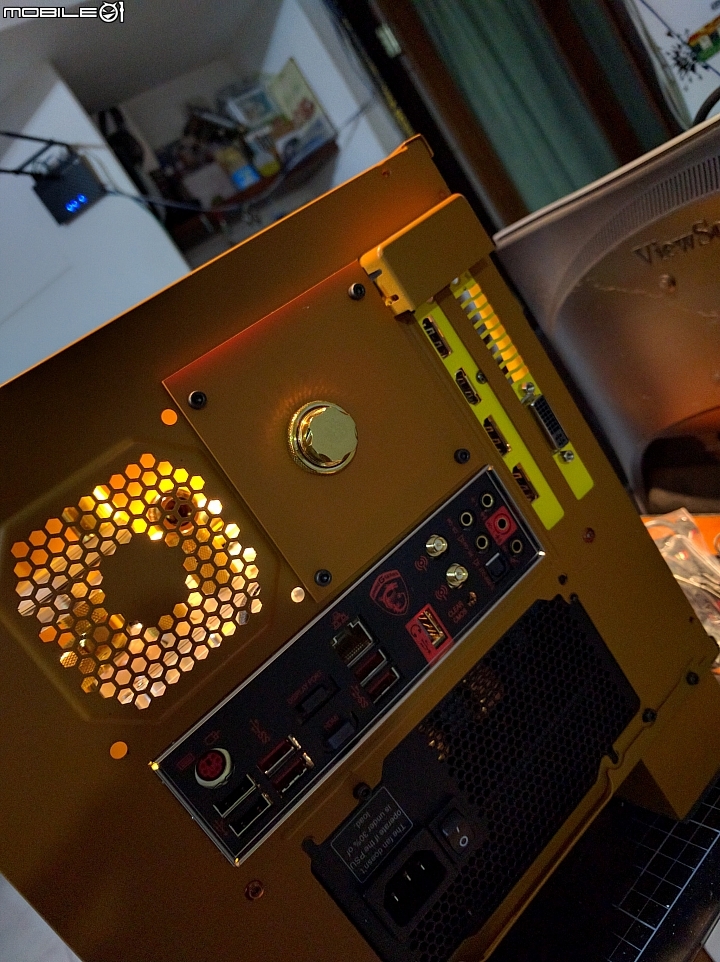

後面一個八公分的空間被我鑽洞並用兩塊壓克力板固定,當作洩水空間,之後洩水我都說:來唷,拉拉熊要尿尿囉!XD

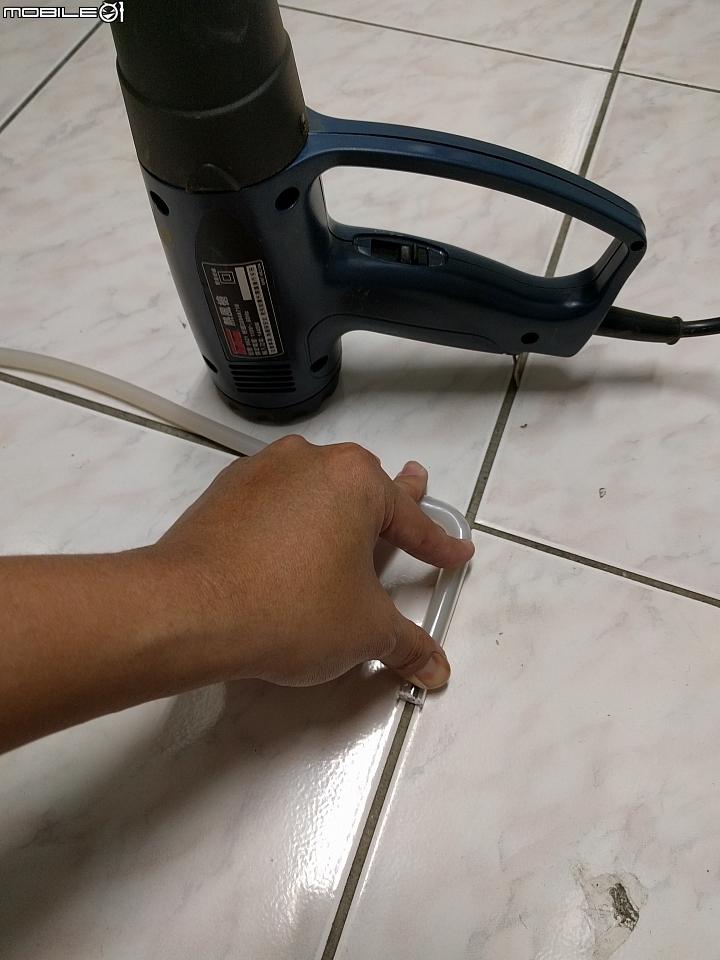

這就是我的彎管器 - 高級磁磚XD

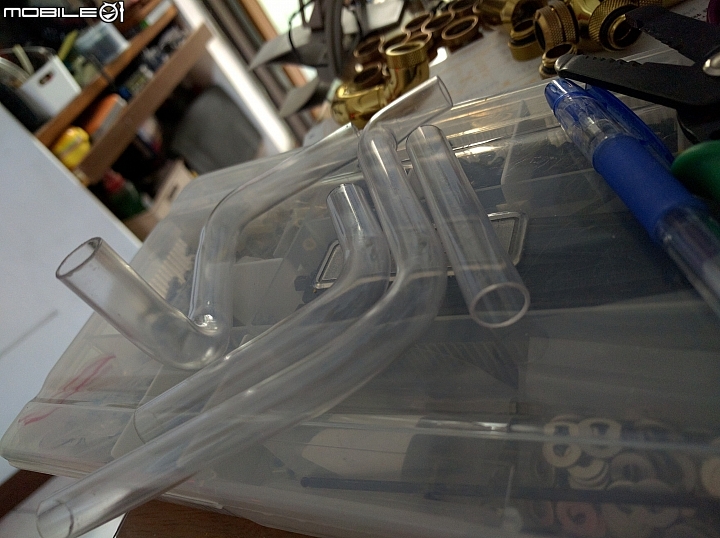

彎好囉

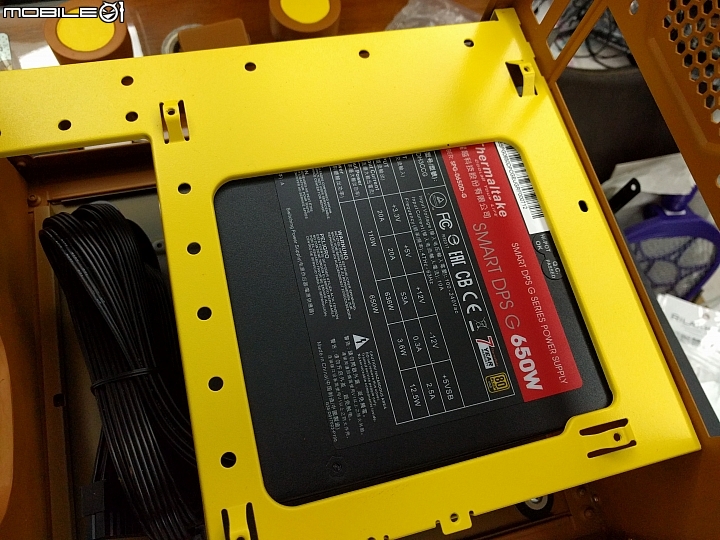

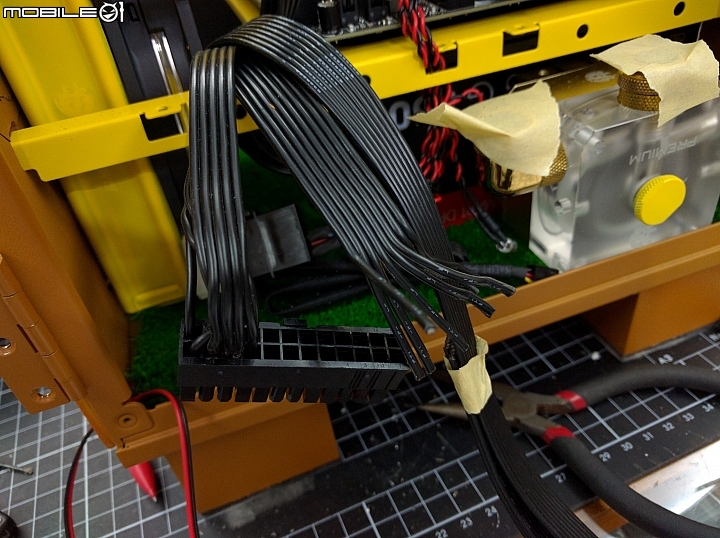

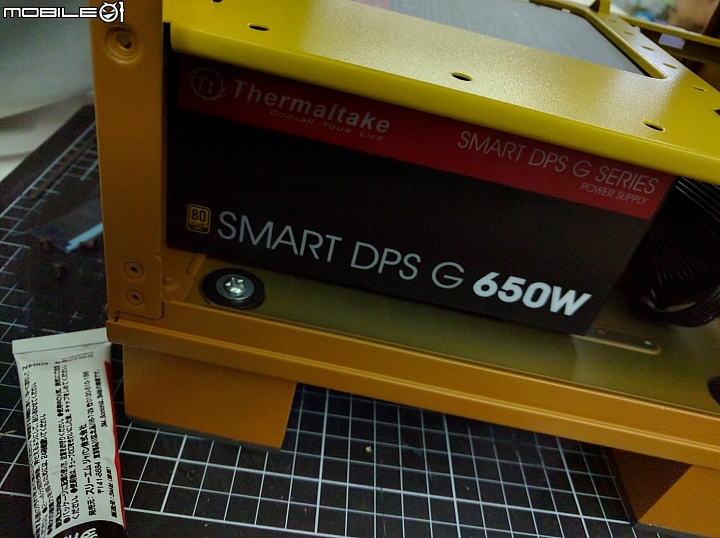

這邊我把PSU的線全數裁剪並自行壓接插頭,不然線這麼長,不對...是機殼這麼小,實在無處可以整線,好險曜越這款PSU的線材是扁線,好收折多了!

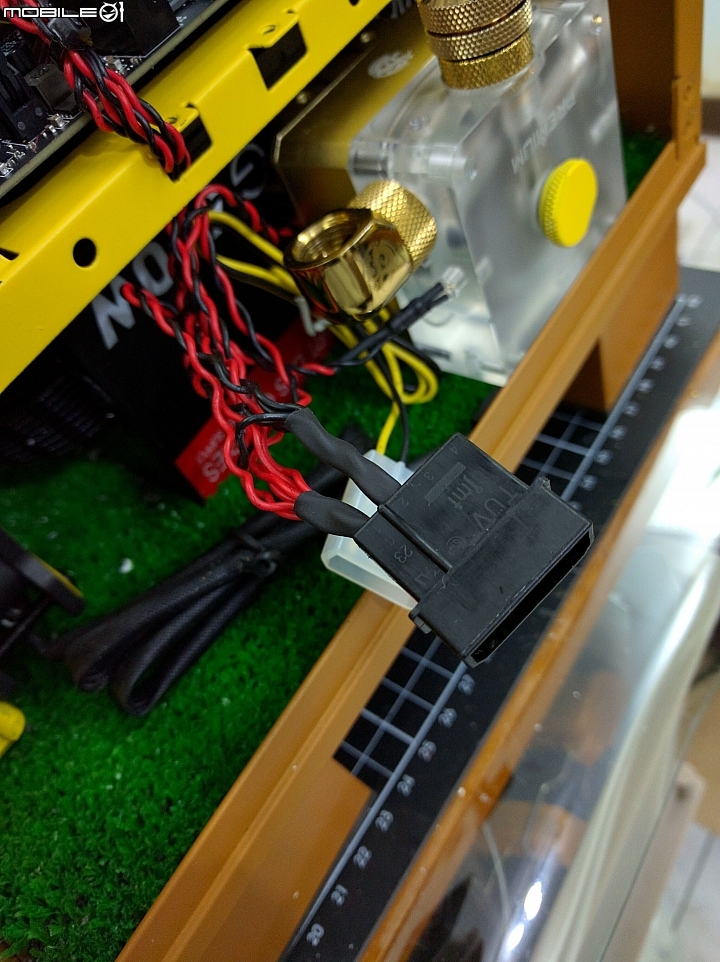

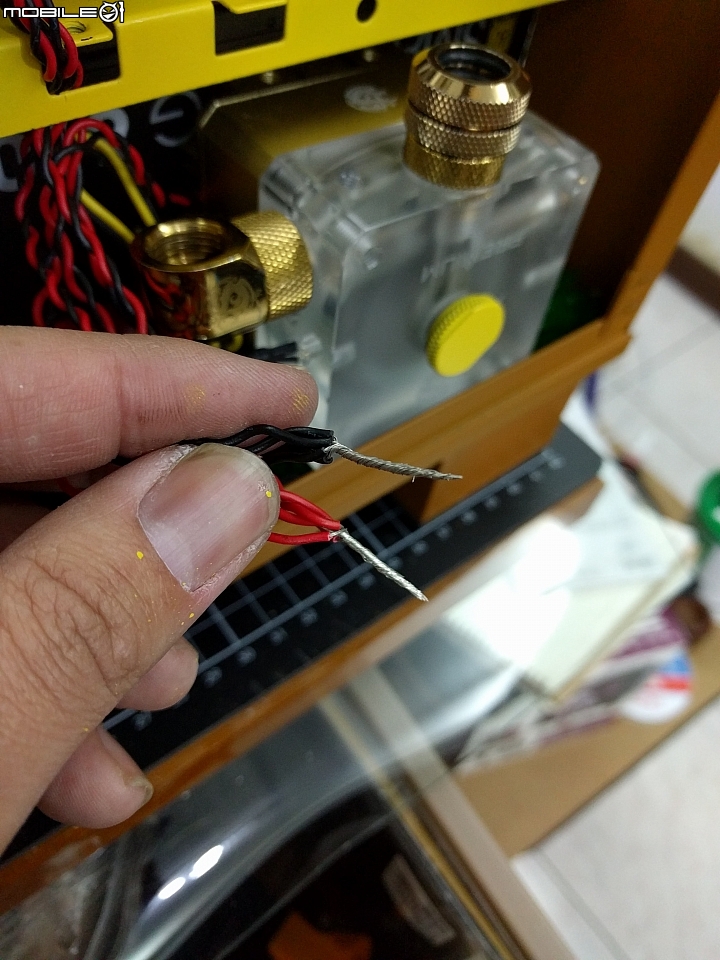

然後LED全數結合成一個大四PING減少接頭占用的空間

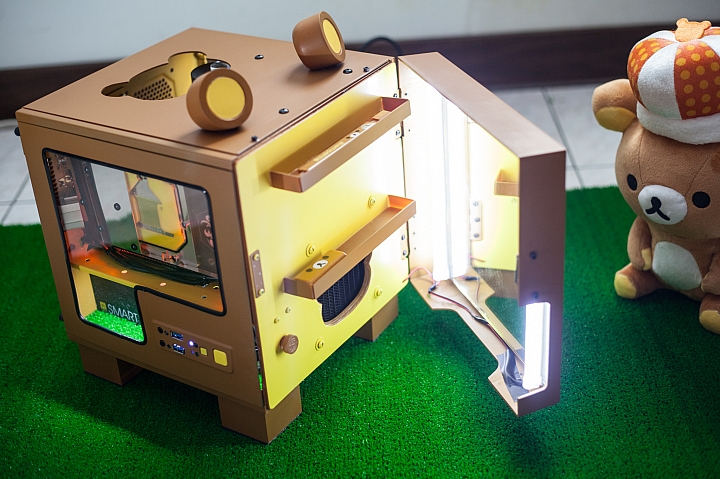

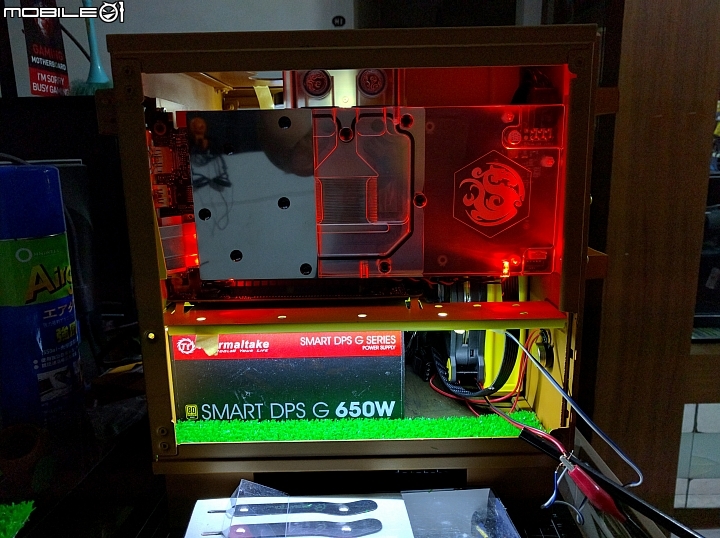

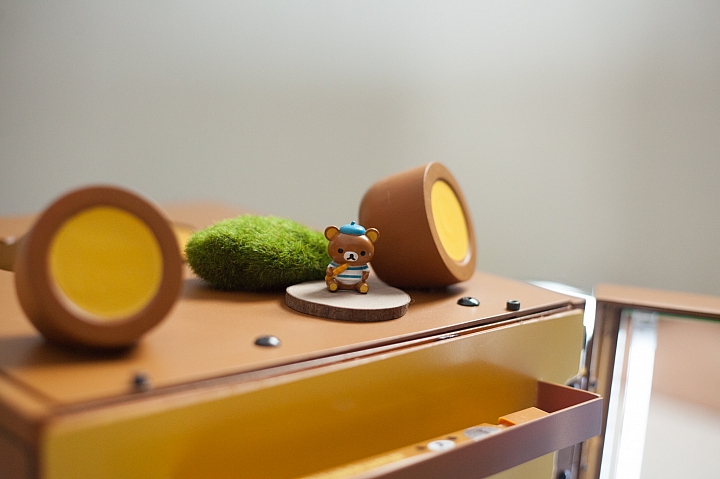

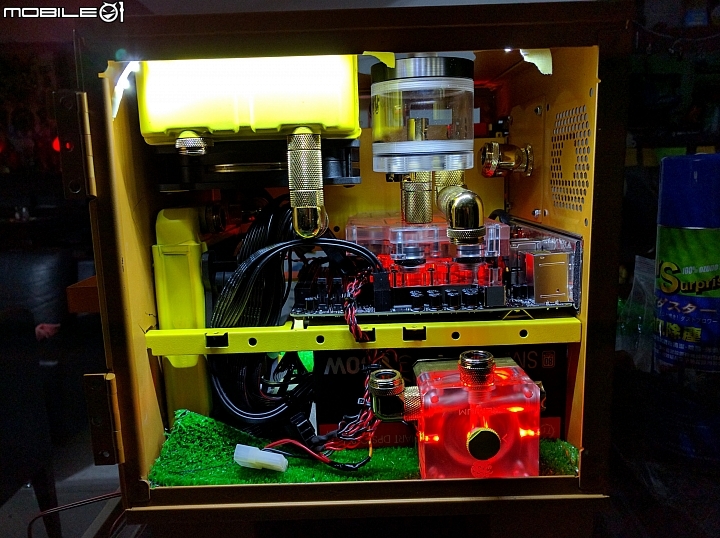

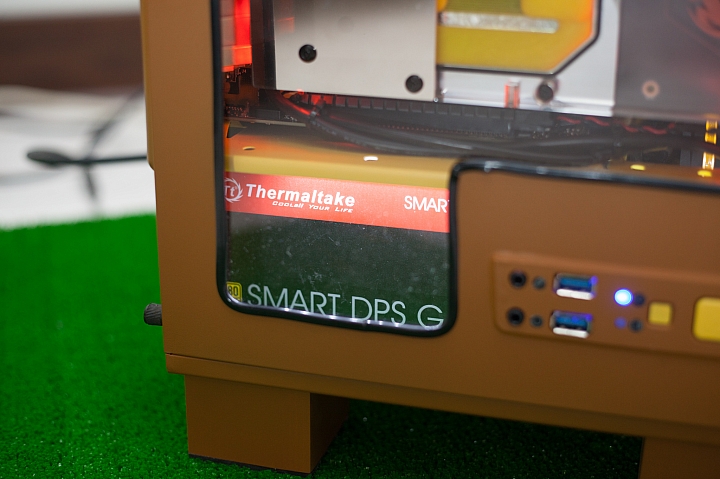

最後進行燈光測試,我用白色燈條做打光,草皮的部分可以擺一些拉拉熊的公仔做裝飾,點燈後看起來效果不錯呢!

※橘色LED燈在照片中偏紅,實際上確實是橘色唷

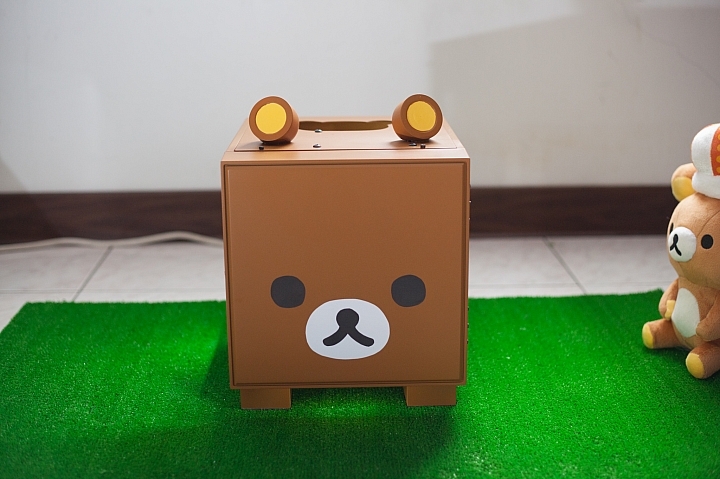

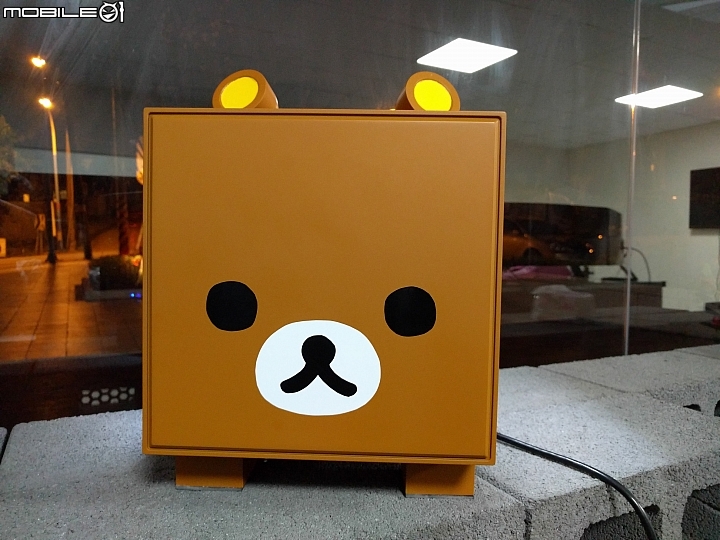

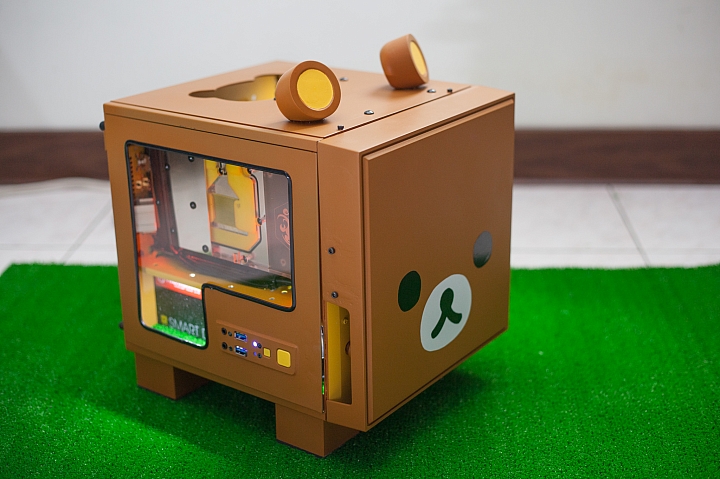

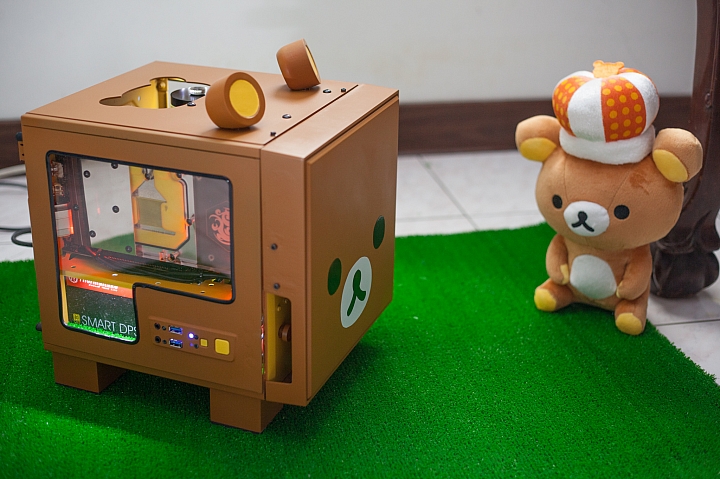

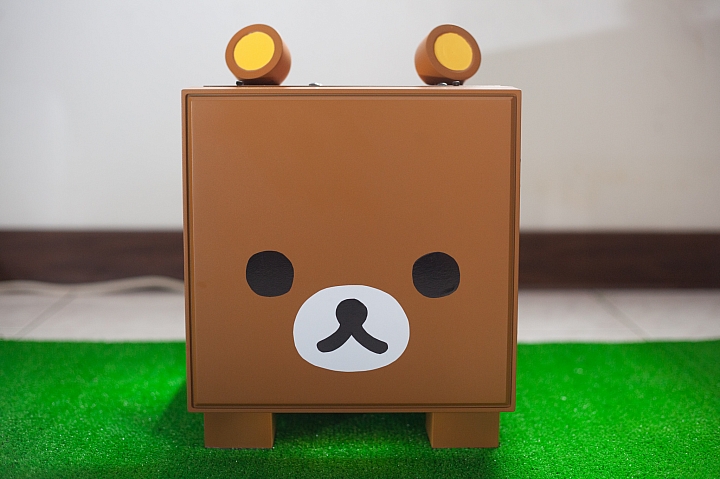

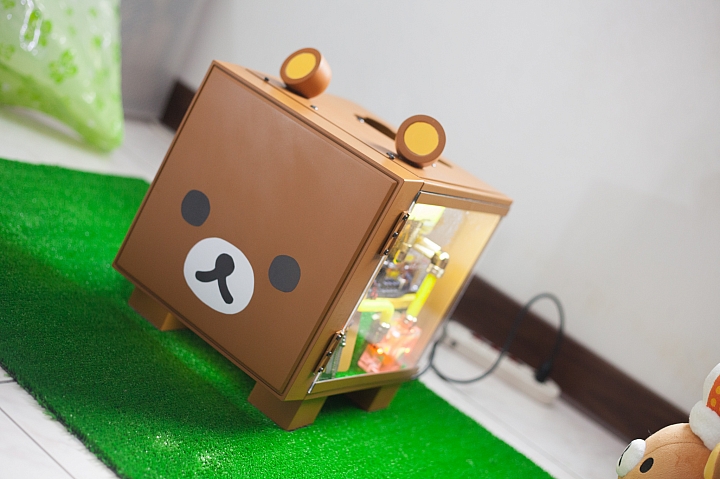

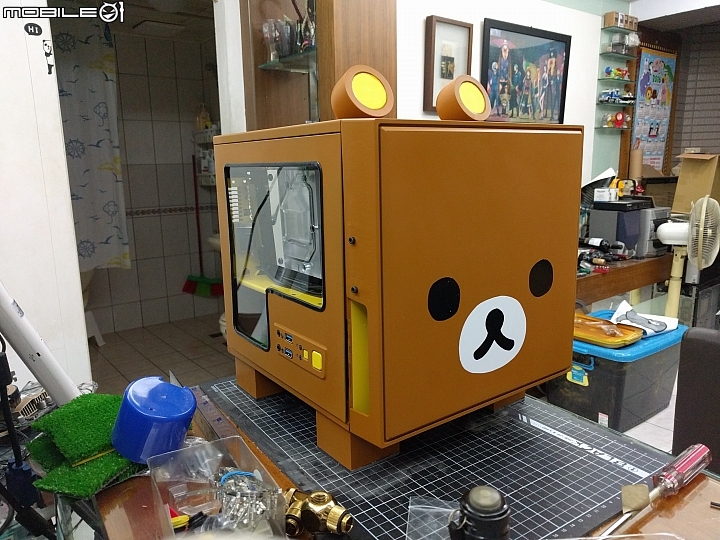

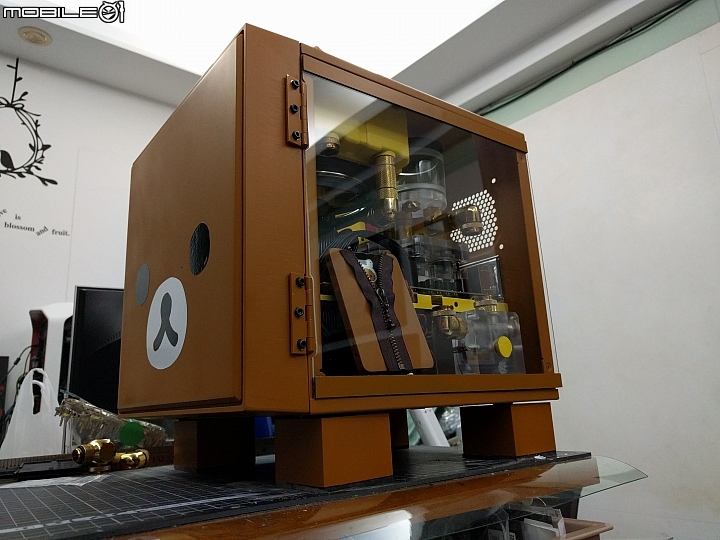

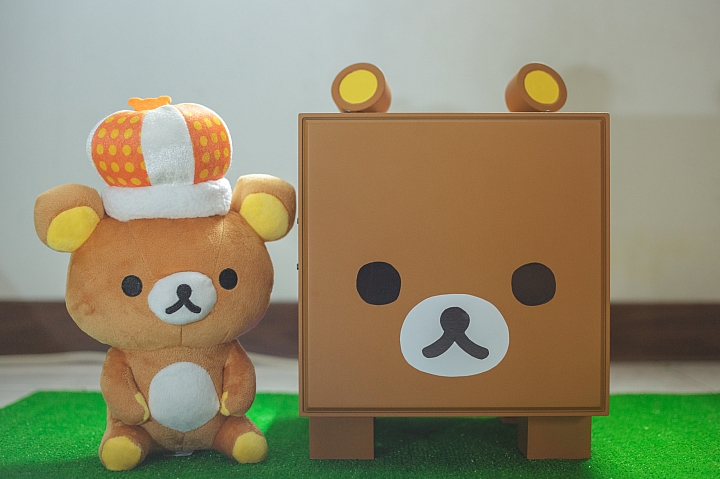

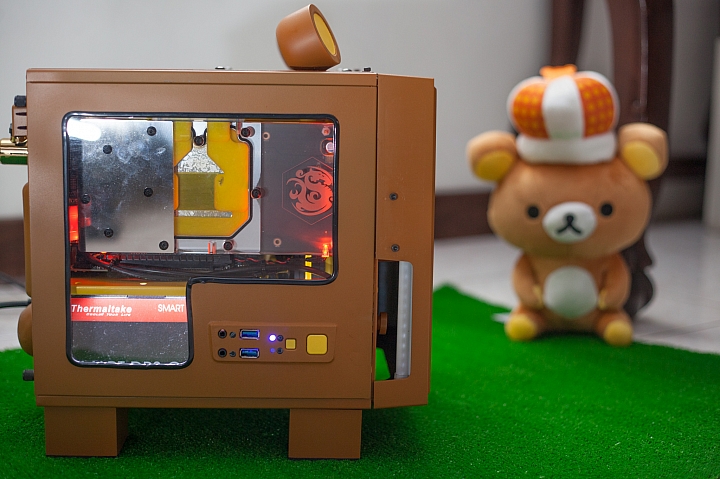

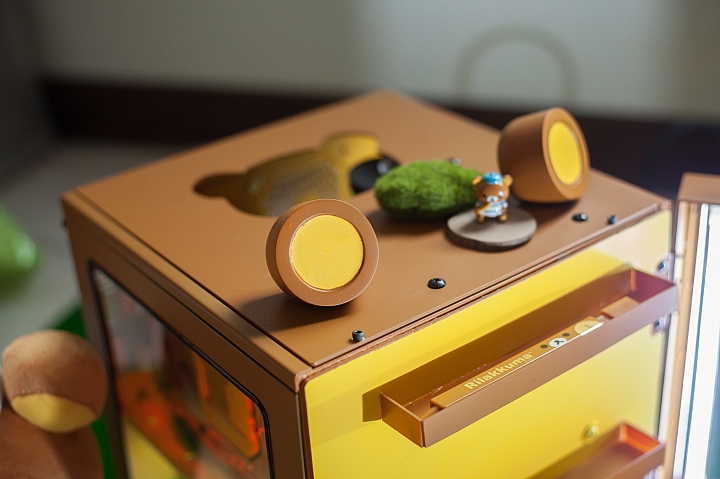

最後在上水之前先拍個幾張外觀萌照














萌萌萌

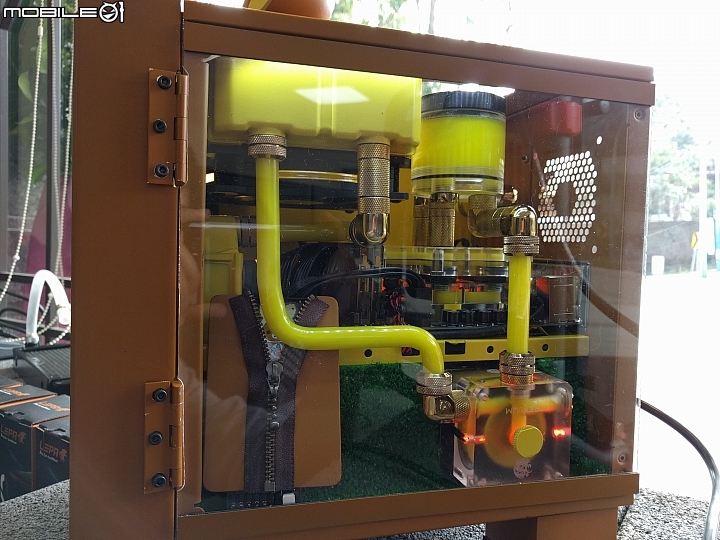

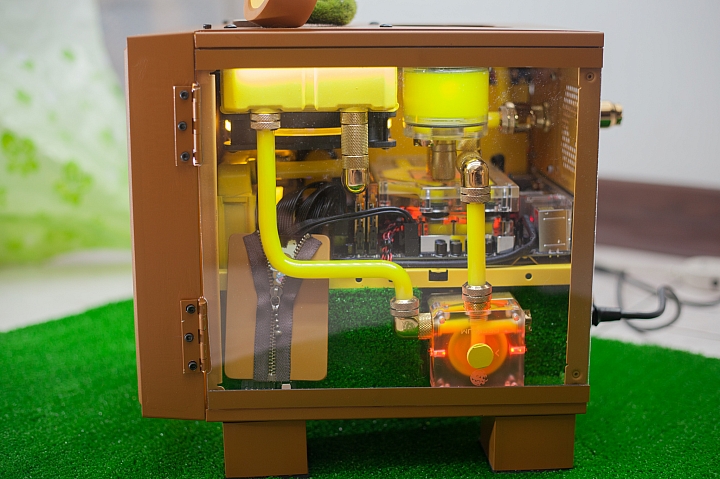

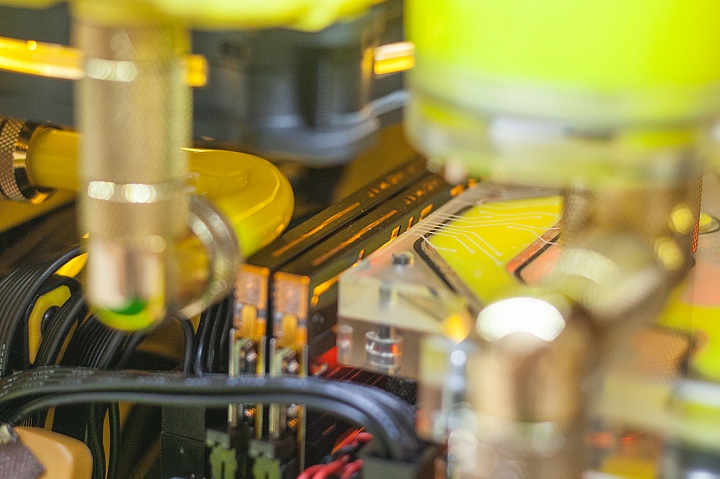

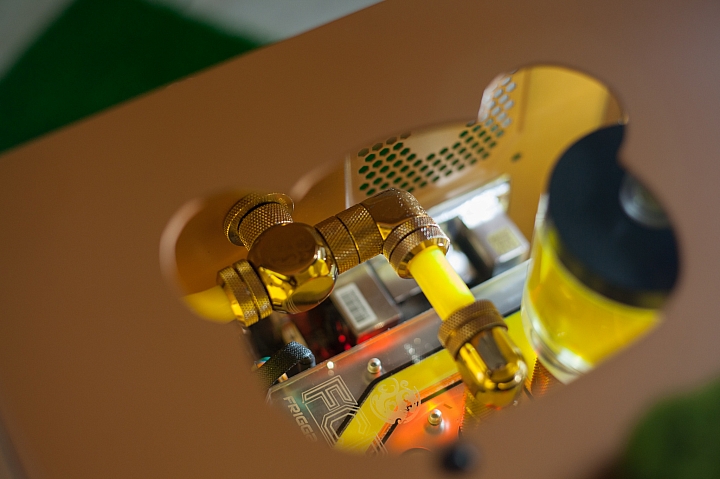

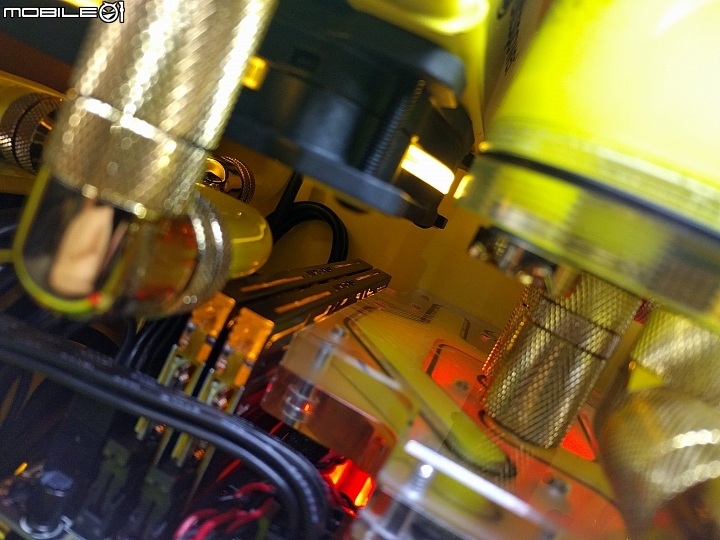

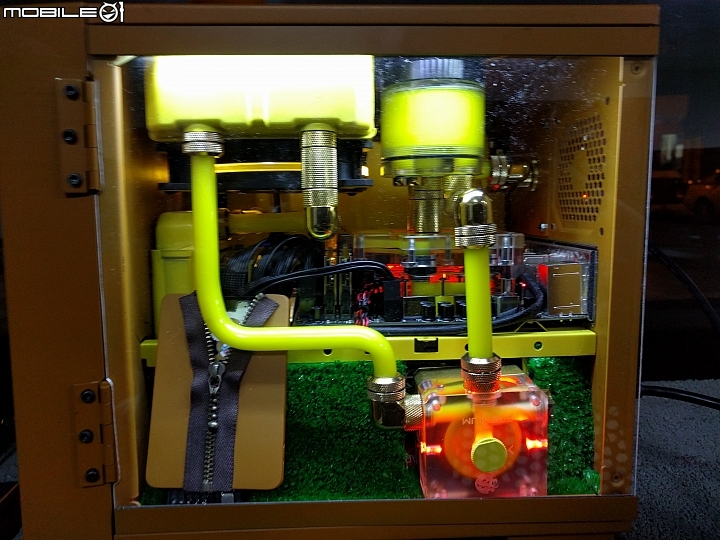

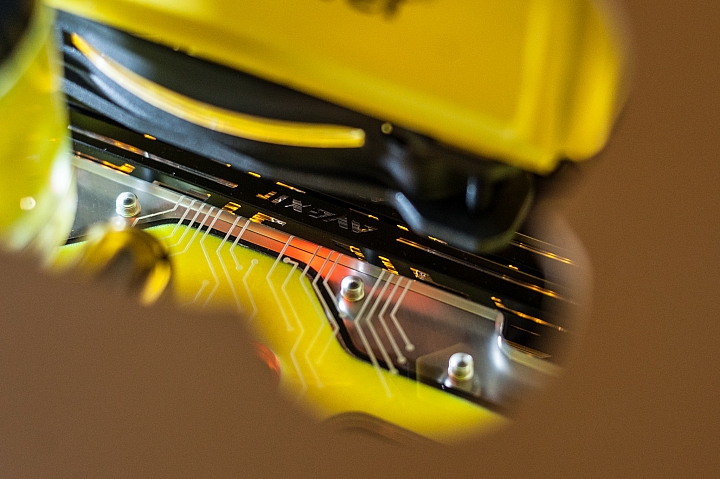

上水囉,漂亮的黃色水冷液






宇帷的黃色發光記憶體

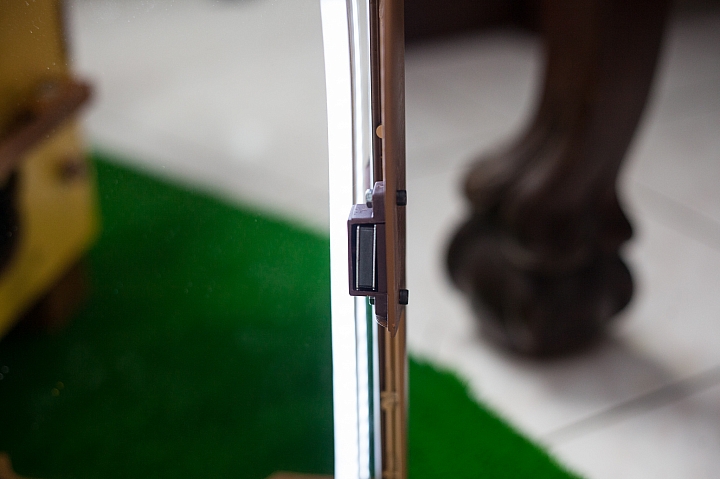

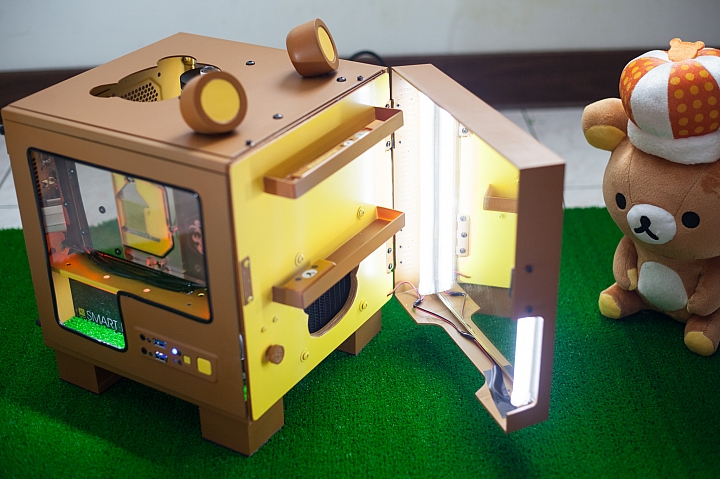

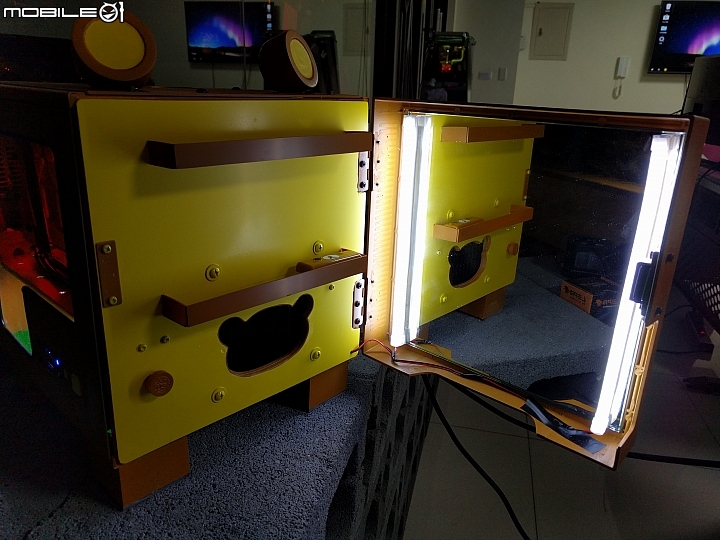

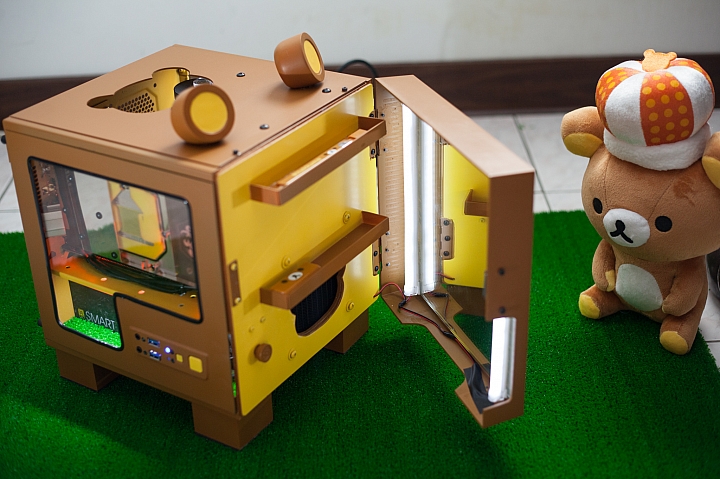

前面板的LED化妝燈

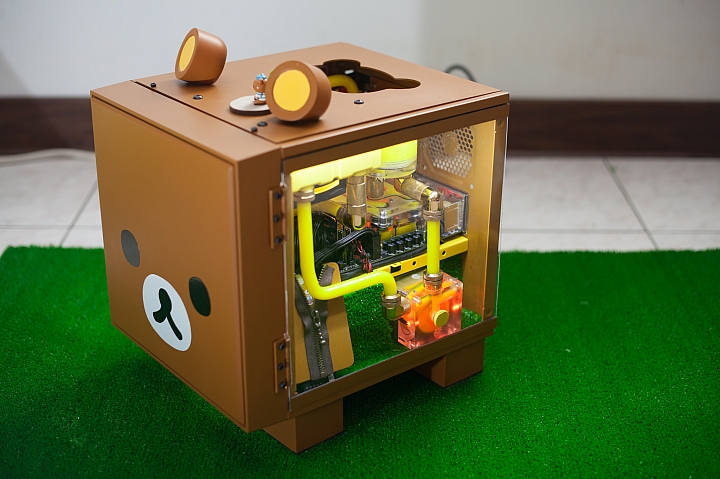

終於完成這超級可愛的拉拉熊主機,老婆大人也超滿意的,在此謝謝各位撥空欣賞,我之後還會有其他改裝作品,完成後再PO上來唷
掰啦~



※恭喜你達成閱讀約200張照片的文章成就
by K.
