小弟一月初在光華組了一台K8桌機, 不過礙於工作繁忙和東西還沒買齊, 所以延到現在才寫了這篇文章跟各位夥伴大大們分享, 希望小弟的文章對各位組裝電腦會有點幫助喔!

小弟之前用過P120Mz和PIII600Mz電腦, 這兩台電腦都分別用了5年左右, 所以我自己換機的周期大約為五年, 省錢嘛, 沒辦法, 不過這次組電腦除了要求用的久以外, 我還希望能達到下面5點需求:


1. 實: 就是功能實在, 擴充性佳, 這樣才能用的久, 目前PC正值世代交替, PCI-E, DDR2...等等規格新起, CPU、晶片組、主機版三者的挑選就非常重要了, 我們以Intel和AMD兩大陣營做個簡單比較:

(1) Intel LAG775系列CPU + Intel 915P 以上晶片組: 支援PCI-E, DDR2..等新規格支援較多, Intel晶片組做的比較好, 有些主機版(後面簡稱MB)還可以到DDR2 600Mz,CPU多工和多媒體比較強
(2) AMD K8 Athlon64系列CPU + nForce4系列晶片組: 支援PCI-E, 雖然尚未支援DDR2, 時脈速度也不高, 但是AMD K8 CPU的架構較好, 其實未來的PC不再是看時脈, 而是好的架構才是王道阿 !! 後面的數據可以證明這種觀念喔
雖然AMD的MB多媒體可能比Intel方面弱, 但是AMD的MB通常有1394b的晶片, 有些還有支援SATA2, 價錢跟同等級的Intel MB比起來較便宜, 總結在"實"這點, Intel和AMD兩方我覺得不分上下

2. 小: 就是機殼(Case)小, 但是盡量和第一點不衝突, 其實以我的情況, 我覺得3大2小或是2大2小的機殼就夠用了, 準系統或是Micro-MB因為擴充性不佳, 所以小弟並沒有考慮, 我是希望在用一般的MB下, 主機還看起來不笨重又不佔空間

3. 冷: 主機溫度要冷, 因為用了小Case, 溫度就容易升高, 所以必須要溫度必須要低, 這樣還可以超個小頻, 這點, AMD K8就大大的贏過Intel P4了, 所以K8勝出!!

4. 美: 造型自己要看的順眼, 因為之前買了一台小鳥牌VP171b黑色的LCD, 想不如就計劃來個全黑的主機, 來搭配小惡魔, 感覺應該不錯, 所以盡量買黑色的週邊來搭配, 此外, 內部我也不想裝一堆大風散或花花綠綠的燈, 來降低溫度和裝飾, K8原廠風散就夠用了, 而且也不大, 所以K8還是勝出!!

5. 靜: Case小又安靜才夠靚!! 小Case裝的風散通常比較小, 小風散為了達到降溫, 轉速通常比較快, 所以比較吵, 裝個風散控制器就很重要了, 而K8原廠風散聲音比P4好很多, 所以這點K8依然勝出!!



在這些決定下, 小弟雖然沒用過AMD的產品, 但是最後還是投向了K8陣營, 下面是我組的電腦設備:
------------------------------------------------------------------------------
(1) 第一階段購買 (2005/1/8價格):
CPU: AMD - K8 Athlon64 3000 盒裝 (S939、L2-512KB) $5190 (買貴了^^")
主機板: 技嘉 GA-K8NF-9 (nForce4、DDR、PCI-E、1394b) $3580
RAM: GIGARAM DDR400 256MB*2 $1189*2 (因為沒$$所以沒有買很好的Q_Q)
顯示卡: 青雲 PC6600U 128MB $5200
HD: Seagat 160GB SATA $3579
Case: 黑海神2大3小 Case $1380
Power: 海韻 350W 12cm風散 $2200
小計: $23000 (才殺了500$)
------------------------------------------------------------------------------
(2) 第二階段購買 (2005/1/30價格):
燒錄器: Pioneer A09 DVD Writer $3150
風散控制器: Fan Master 4組溫度、4組風扇監看 $990
FDD+Card Reader: Mitsumi FDD+6合一Card Reader $800
靜音風散: 6cm*2, 8cm*1 $250
小計: $5190
------------------------------------------------------------------------------

總計: 大約$28000左右, 價格Post出來是給大家做個參考, 接著就是正式介紹所有設備摟, 首先登場是2大3小的黑色系Case, 前面有2大1小的磁碟機槽, 2個USB, 耳機麥克風接孔, 雖然沒有1394的接孔, 不過手上沒有1394的週邊, 未來如果有, 我想接背版就可以了, 重點是這個Case的磁碟面版是可以拆下的, 這點很重要, 後面我會再說明



整個Case都除前面版是塑膠外, 都是用黑色鏡面烤漆的, 雖然容易沾指紋, 但是外型還不錯啦, 右側版有一個Power的通風孔, 這個Case裝Power的地方很特別, 後面會再說明



左側版有開CPU入風孔和磁碟機通風孔喔



這樣看起來這Case好像很大, 不過我們拿一台PIII 3大2小的Case和鍵盤比一下, 就會知道這Case其實蠻小的喔



大家最喜歡的疊疊樂(老PIII辛苦你了 )



K8依偎在PIII上, 好奇怪的畫面呀



Case的長度比鍵盤短一點



現在買電腦服務好多了, 像我習慣CPU, MB, RAM在同一家買, 這樣買的同時可以請商家當場組裝測試, 如果發現不能跑馬上換, 確定都OK再付錢, 所以拿回家時, CPU & RAM都組好在MB上摟, 自己再裝到Case裡就好了, 下面是已經組好到Case裡的MB



RAM是GIGARAM DDR400, 上面有一顆黃色LED可以檢測RAM工作是否正常, 因為沒$$買很貴的, 所以就沒管是什麼顆粒了:p



再來我們好好來介紹K8NF-9這塊主機版吧, 首先從右上開始, 黃色框是Case附的2個6CM排風扇, 為了好安裝MB, 我先拆下來一個, 紅框當然就是AMD K8 CPU老大嚕, 綠框是技嘉獨創的U-Plus雙迴路電源系統(U-Plus D.P.S.)預留位址, 這要GA-K8NXP以上等級的MB才有這個功能, 便宜的K8NF-9當然沒有嚕, 嗚嗚~小弟沒蔣大那麼有錢買SLI的版子啦, 藍框則是RAM, IDE, Power的插槽, 技嘉還蠻用心將Power多的4Pin用個小蓋子蓋好



為什麼ATX由20Pin變成24Pin呢? 原因是為了應付將來CPU要更大的Power, 這裡有篇文章, 介紹下一代電源BTX和散熱系統, 大家可以去看看, 不過所幸現在大部份MB都還支援20Pin的Power, 所以這點可以不用太擔心


接下來是MB左下角介面卡插槽的部份, 紅色框就是PCI-E*16的插槽, 上面2個黑黑2的小插槽是PCI-E*1插槽, 白色是PCI插槽, 有3個; K8NF-9沒有Dual BIOS, 所以黃框內只有一棵BIOS, 這當然也是$$問題摟 :'( , 藍框是nForce4晶片組, 不過K8NF-9是用nForce4 4X晶片, 聽說是個拐腳晶片, 官方說明書上寫FSB只有800Mz, 所以喜歡超頻的大大們可能就不要考慮這塊版子了


MB右下角是週邊的部份, 紅色框是SATA插槽, 有四組, 支援熱插拔和RAID 0、1 、0+1, 左下藍色框是1394b, 注意是1394b喔, Intel CPU的MB大部份都只是1394而已, 1394b有2的連接槽(支援3個埠), 技嘉有送了一個USB和1394介面板可以接出去^^, 黃框是支援6個USB介面的連接槽, 擴充性十足喔!!


最後我們看一下MB背版, 有PS/2 鍵盤/滑鼠 , 1xCOM埠, 1xLPT埠, 4xUSB 2.0埠, 1xRJ45埠(Gigabit網卡), Audio八聲道音效輸出(Realtek ALC850 AC'97), Coaxial S/PDIF 輸入/輸出 功能, 嗯~算一下USB總共有10組喔!! 這樣的週邊介面應該很夠用了

各位大大如果對K8NF-9 MB規格想在更了解的話, 可以去這裡的官方網站看看;)

再來就開始介紹週邊啦, 首先是青雲 PC6600U 128MB PCI-E顯示卡, 這張顯示卡是用nForce 6600 GPU, 風扇和記憶體散熱片都是銅製的, 散熱效果不錯, 風扇是採吸入再吹向記憶體散熱


版子上面有1個可疑的SLI橋接槽, 但是到底有沒有SLI, 我是沒用過啦, 所以也蠻懷疑的^^", 去官網看看, 但是官網跟說明書都沒有寫清楚, 這邊有青雲6600U SLI的介紹報導上面寫是有SLI, 但是這測試報導也沒有真的去測試6600U的SLI....無言呀Orz

其實有沒有SLI我是沒差啦, 不過記憶體都有加散熱片, 連顯示卡背面也有加, 不過剛上市的版本是用熱導管, 現在確變成風扇和散熱片, 唉~~再一無言中Or2

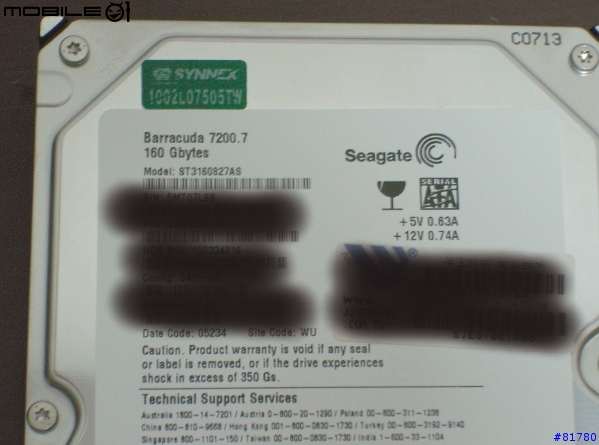

硬碟當然是買SATA的嚕, 據說這個硬碟是2片80GB, 理論上讀取會比較快, 不過...會聽的到小運轉聲, 跟小弟WD 80G的完全無聲比起來, Seagate就差太多了, 聽到聲音就是不爽啦

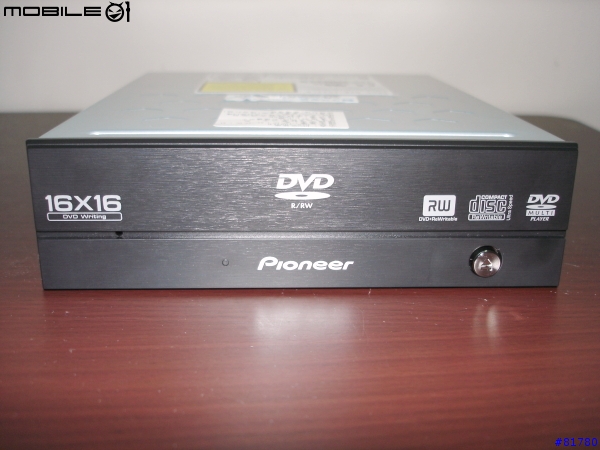

燒錄機是最近上市的A09, 詳細的規格可以去官方網站查詢, 黑色的面版很讚吧

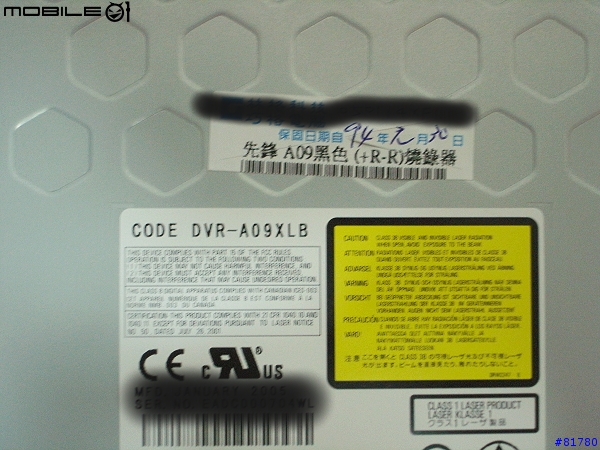

機殼上一格一格的就是pioneer燒錄機的蜂巢式上蓋設計, 可以讓A09燒錄時聲音很小喔!! A09燒錄功能不錯, 雖然新規格還沒有光碟可燒, 不過買著先嚕(...嗯.. 好吧, 我也是虛榮心作祟啦:p)



最後是週邊是7合一的內接式讀卡機!! 看到了嗎, 除了軟碟機以外, 還可存取CF、SM、MS、SD、MMC、Microdrive, USB2.0介面, 重點是...它也是黑色的, 為了找這款黑色的讀卡機我可是問了5,6家才找到勒, 而且還要多花了50塊, 不過為了組純黑機種, 這些值得啦(虛榮心又戰勝一切了...), 這裡有MITSUMI讀卡機的介紹喔!!

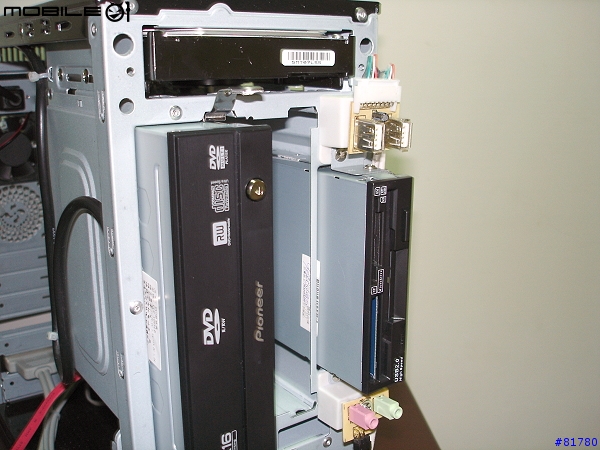

開始組裝週邊嚕, 首先把HD, DVD, Card Reader裝到機殼裡, 這時後Case的磁碟面版是可以拆下的就非常重要摟, 以A09為例, 如果Case的磁碟面版拆不下來, 光碟盤就無法順利推出, 而且A09的美美面版就看不到啦

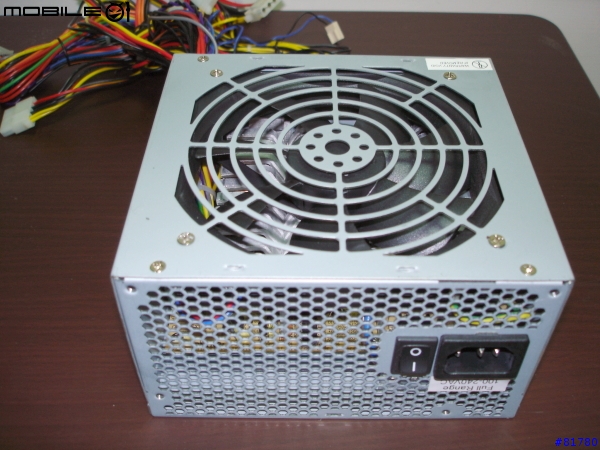

再來是Power, 海韻 350W的12cm大風散很大吧, 散熱效果好又安靜喔

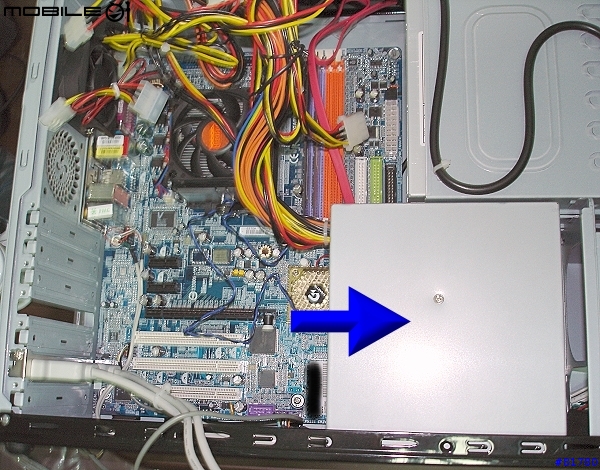

這款Case裝Power的方法真的蠻特別的, 不是在左上腳, 而是在右下角, 而且從左邊推入, MB的線要整理的好才推的進去喔

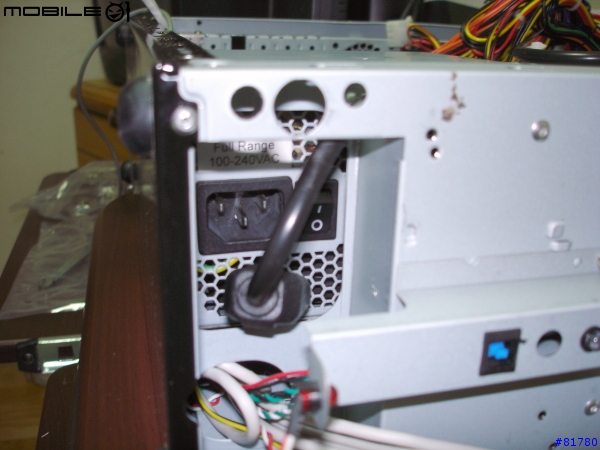

Case已經由後方拉一條電源延長線過來了, 直接把延長線接上Power

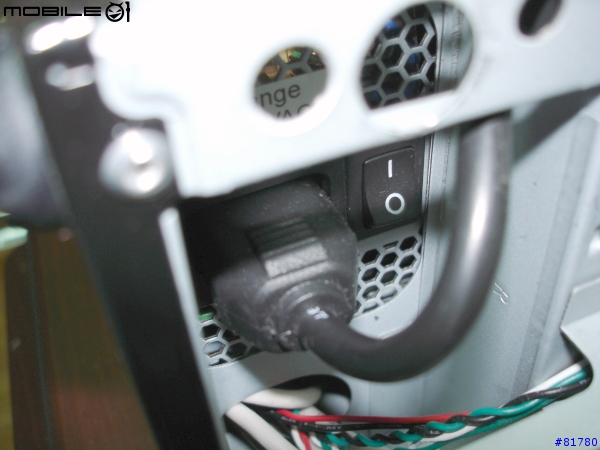

記得把Power開關打開, 否則是沒有電滴, 開關無法從Case外控制, 這算是一種缺點吧

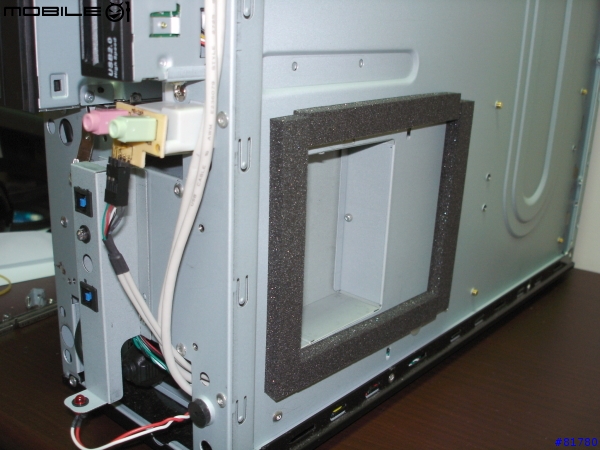

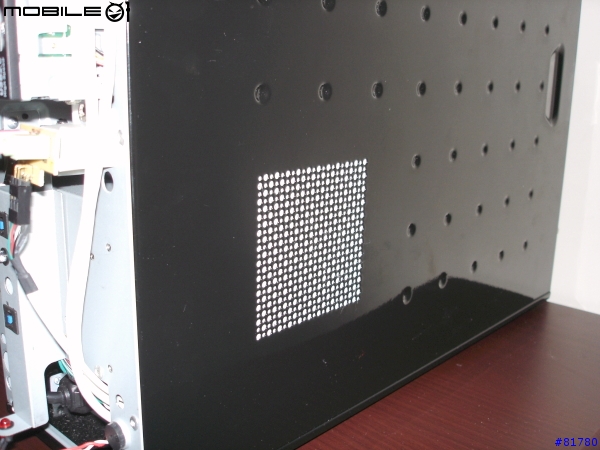

疑...那Power要從那邊排出空氣呢? 答案就是之前提過Case右側有一個Power的通風孔, 蠻特別的吧

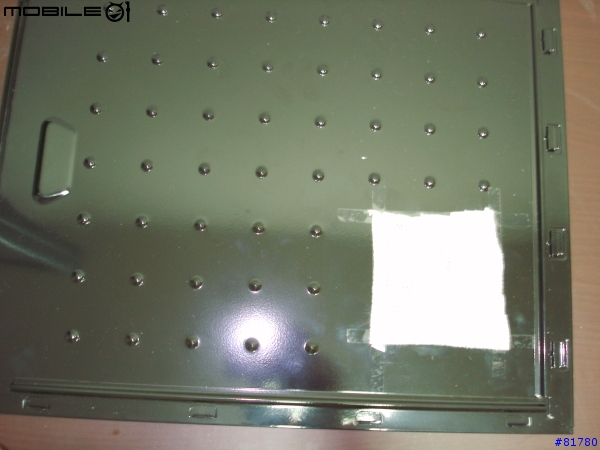

把右側板上貼好過濾綿紙


Case右側就算大功告成啦

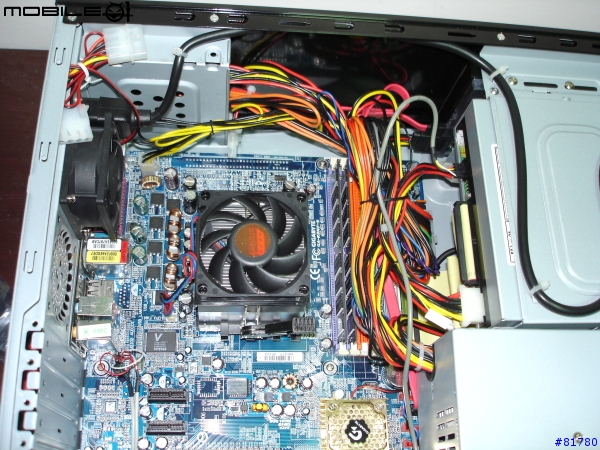

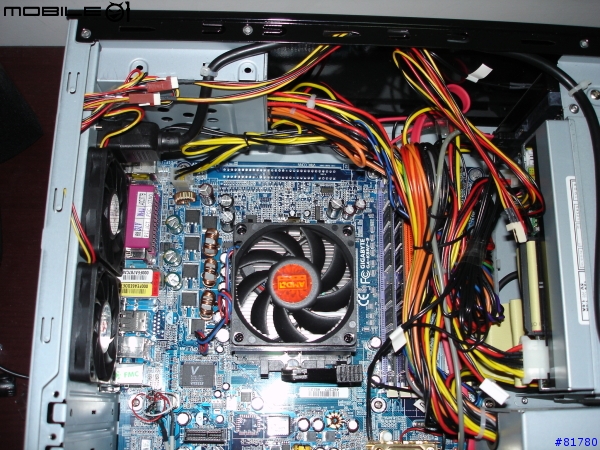

接著開始裝週邊的Power線, 這邊的線路很難整理喔, 要多費點心, 盡量把CPU和RAM的空間空出來

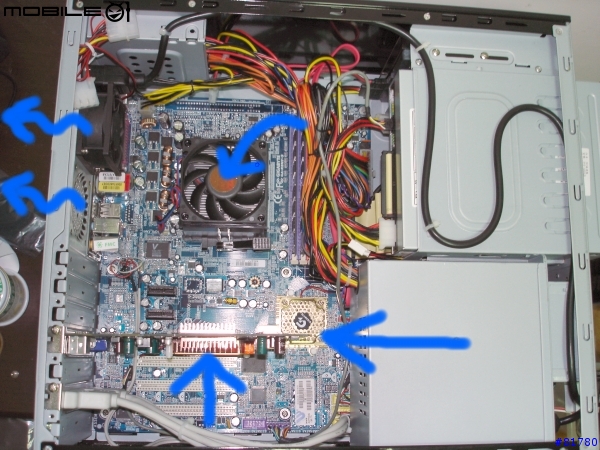

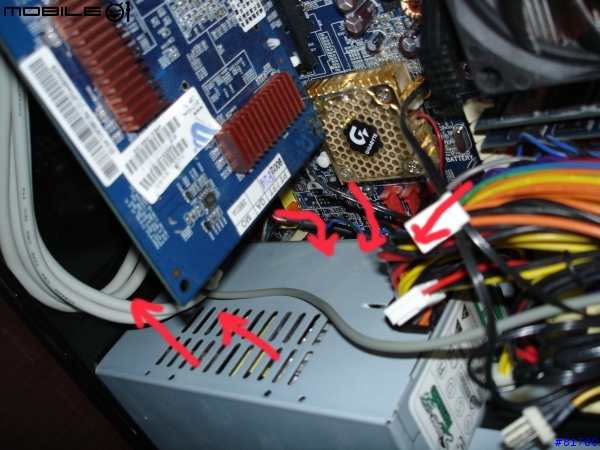

這樣子我們才可以從CPU上方、Power右方、顯示卡下方, 三個方向將風導入, 最後再用2個系統風散把熱氣吸出

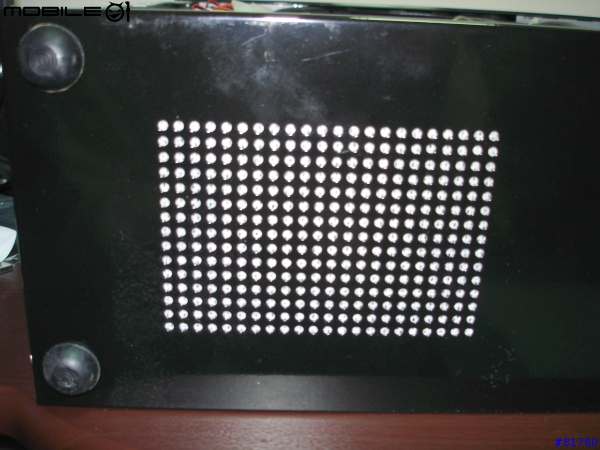

所以Case底部也很細心的也開一個通風孔, 好讓顯示卡能吸入冷風(下次在內側裝個風散效果應該不錯)

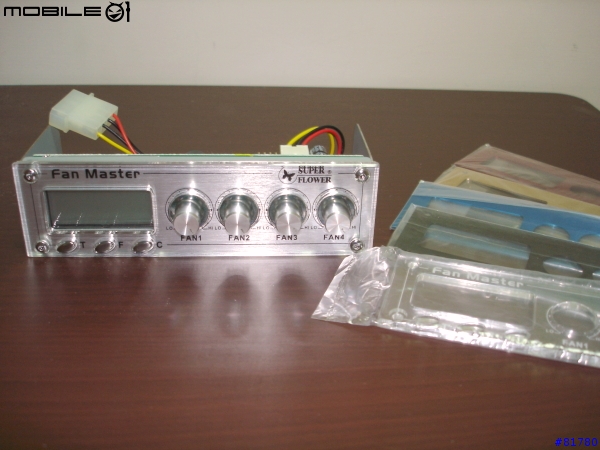

因為K8-NF9 MB的溫控介面很少(板子才只有2個風扇Pin(CPU/System), 沒有Power風扇Pin), 所以小弟買了Fan Master 風散控制器, 有4組溫度、4組風扇監看、7組LED顏色, 還有另外5種顏色面版可供變換喔!! 真的是便宜又大碗呀

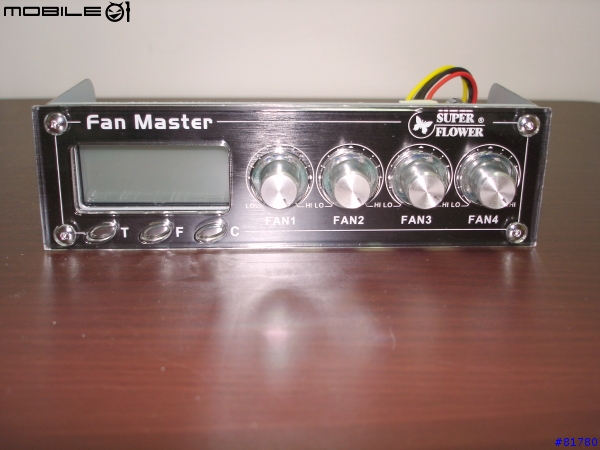

嘿嘿...當然是要換上"黑色"面版啦

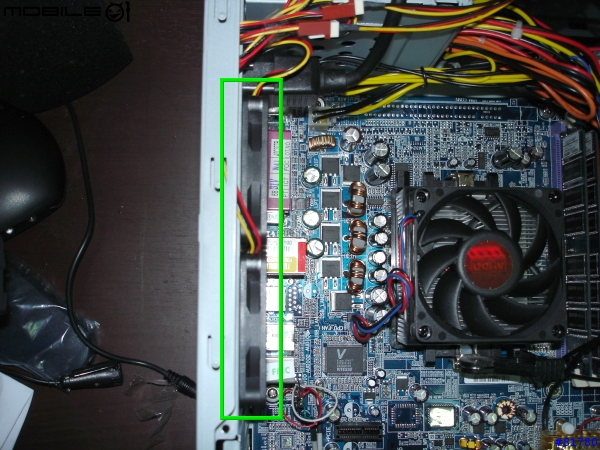

Case附的6CM系統風扇太厚了, 先換成買來的6CM薄扇


在把3組風扇(6CM系統風扇*2, 8CM CPU入風孔風扇*1), 3組溫感器(顯示卡, 系統晶片, HD)接上


蓋上Case, 開啟電源就大功告成嚕

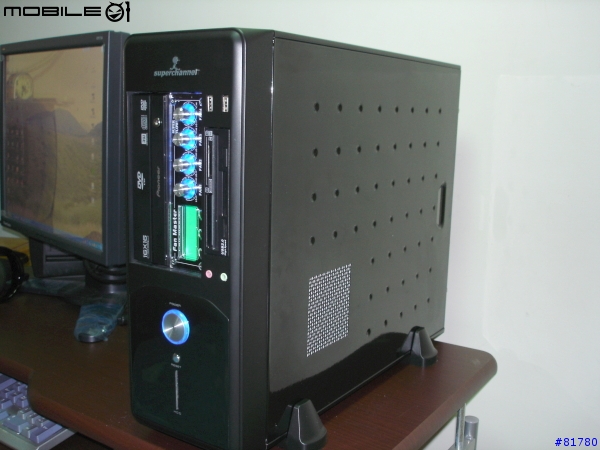

左側完工照片


右側完工照片

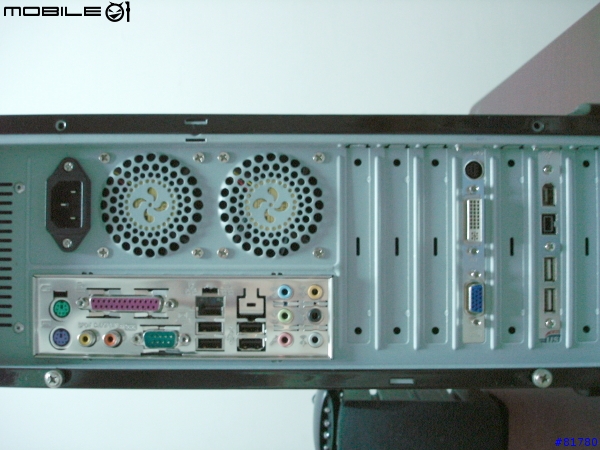

背部完工照片

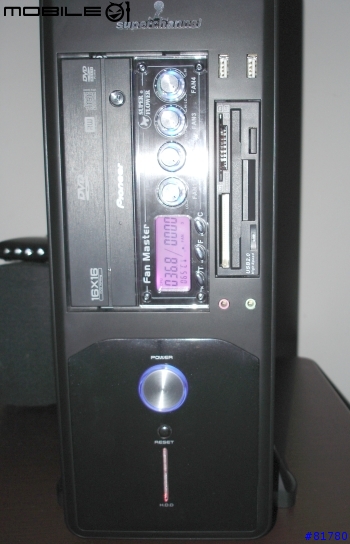

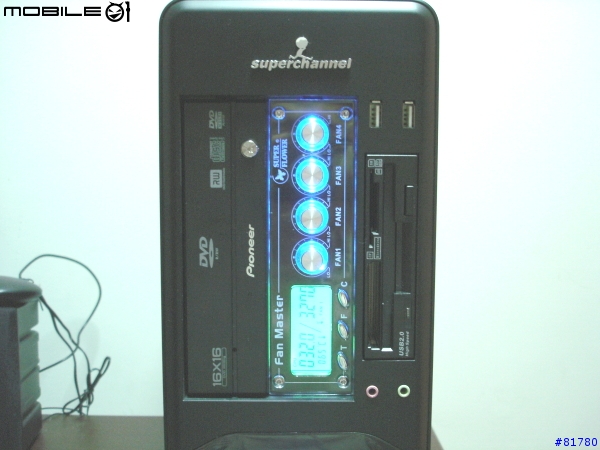

面版近照


面版可以換顏色喔


敗家大集合


夜晚的燈光效果


後記:
因為大家好像對Power的風向很感興趣, 所以小弟就仔細研究了一下, 我拿了衛生紙來測試風向, 以我的機器來說, 右側洞口是出風口才對^^", 因為衛生紙是往外飄的


那後側呢? 也是出風口喔!

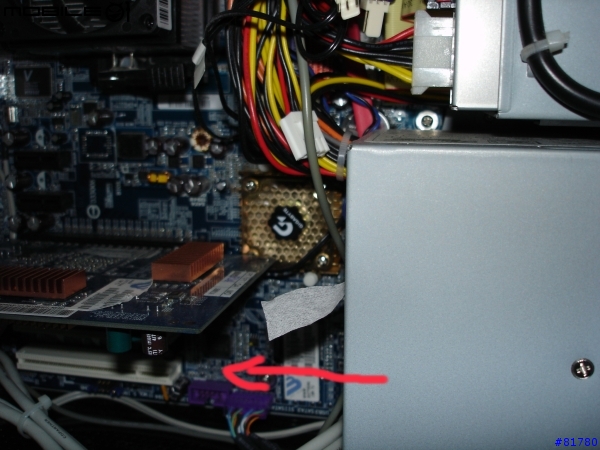

另一個腳度來看

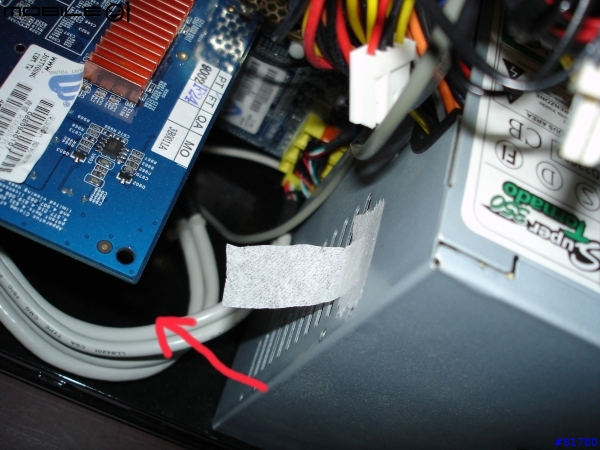

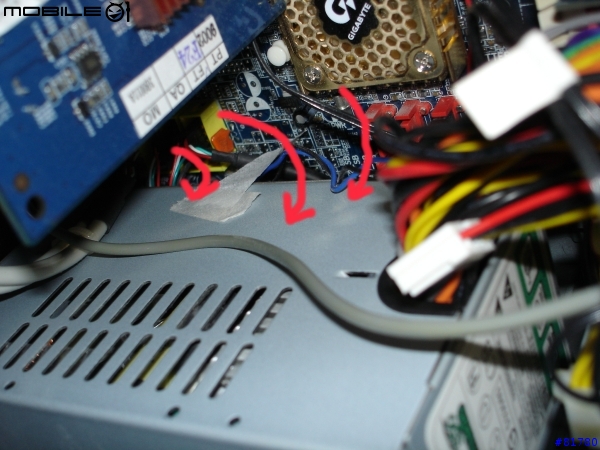

那入風口在哪呢?? 答案是在背面, 可以看到衛生紙被吸入了

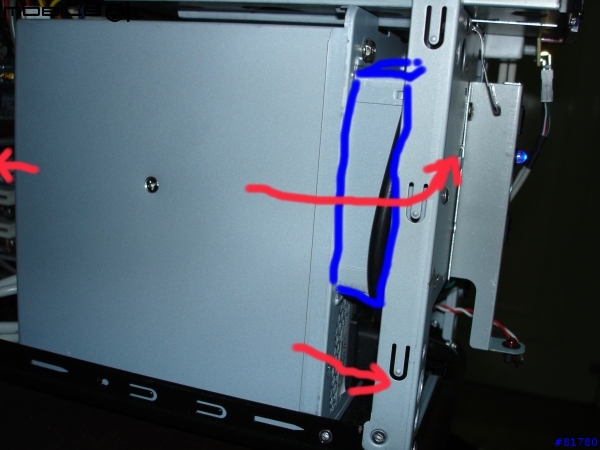

換個角度來看, Power的背部是12CM風扇, 風扇吸入週邊的熱風, 然後排到Power所有洞口, 所以後面是排風


風也被導到前方的出風口, 前方出風口大約1/2接到導風管(藍色部份), 然後把風導到右方

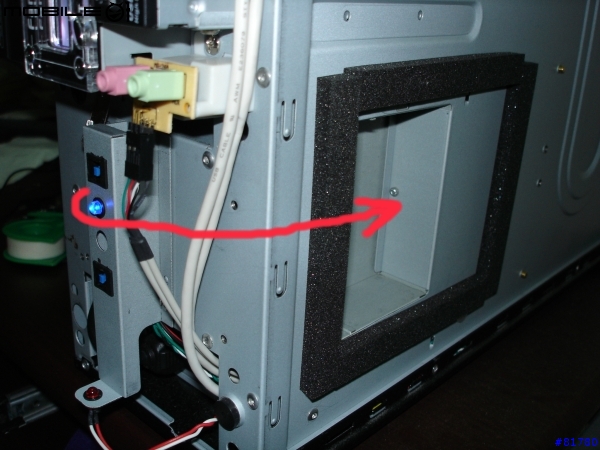

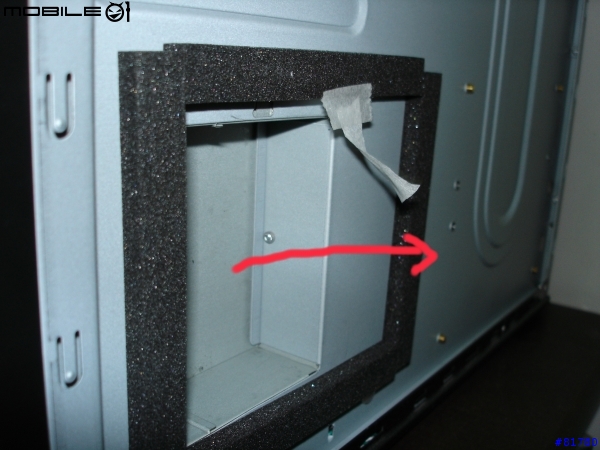

導風管繞過前面版來到右側板排出


右側洞口是接Power前面, 而不是Power背部的12cm風扇, 所以右側洞口是出風口, 之前沒仔細看都弄錯了

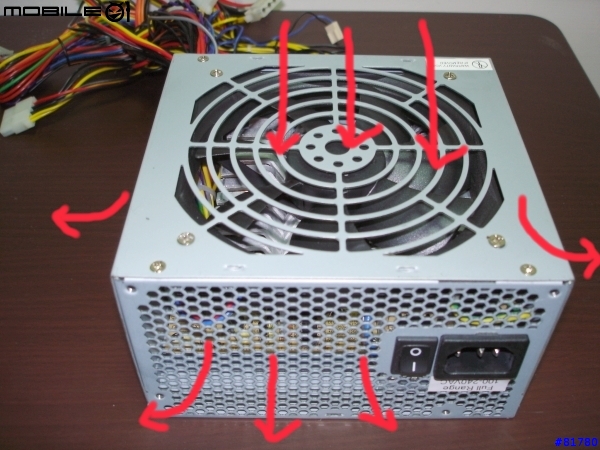

所以Power正確的風向是這樣喔

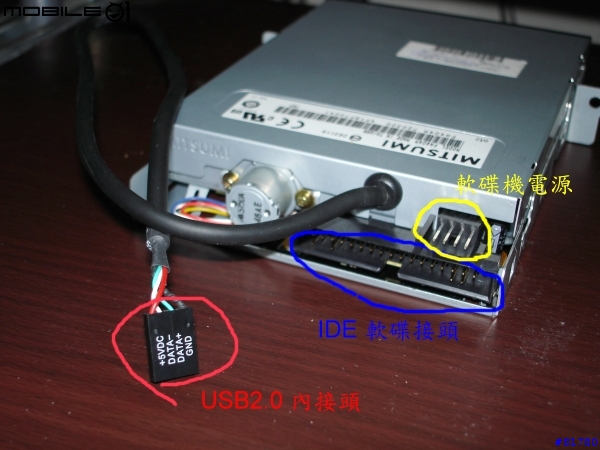

至於大家蠻感興趣的那台讀卡機, 我就拆下來拍張照片跟大家再解釋一次, Mitsumi讀卡機附2種接頭, 一個是接主機板的內接式USB Port, 另一個是接IED軟碟機用, 然後記得要插上軟碟機的電源

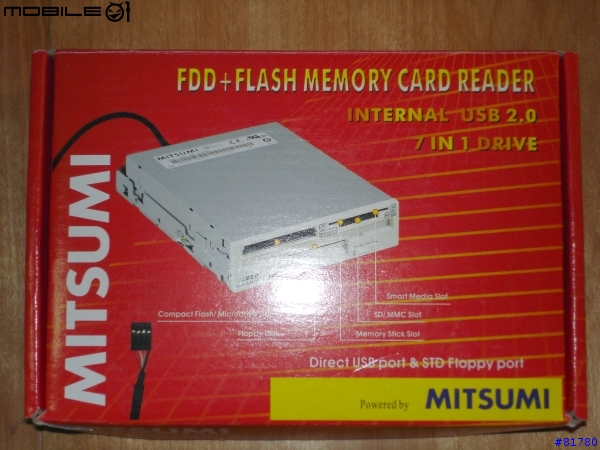

包裝上也可以看到那條線喔

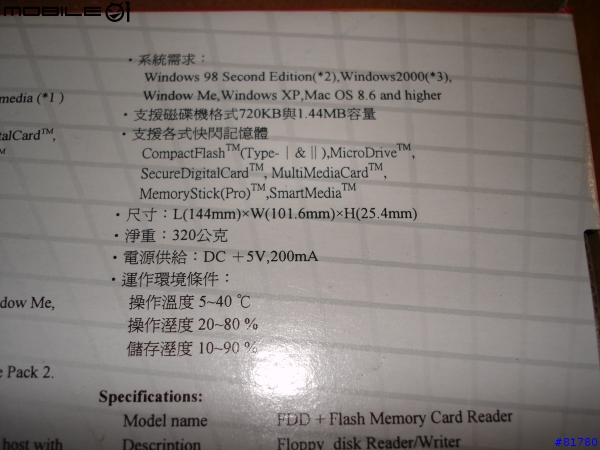

包裝上的規格


如果您想要買這台讀卡機的話, 一定要注意您的主機版要有內接式USB Port (圖黃框處), 否則就不能安裝嚕!!

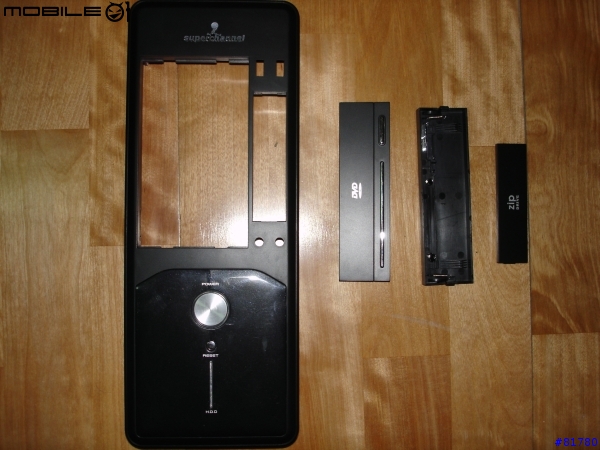

還有Case的部份, 切記要買可以把磁碟機面版拆下的Case, 以後裝DVD光碟機或其它週邊時才不會卡住又拆不下來

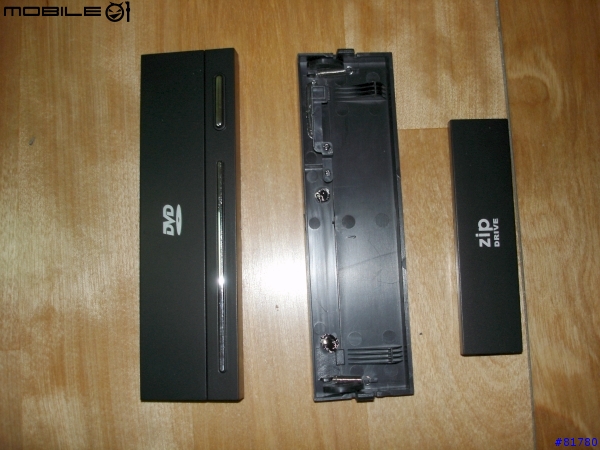

面板都是用卡榫的, 可拆可裝喔


對了, 記得我當出在找風散控制器時, 有看到一款把6合一讀卡機和風散控制器做在一起的面版喔, 造型還蠻炫的, 不過小貴一個要2200$, 有需要的人可以去光華商場找找看, 網路上我好像也有看過

呼~終於寫完嚕, 拖了這麼久才寫好, 真是不好意思, 晚點我再把系統測試數據放上來, 希望這篇文章對各位組裝電腦會有點幫助, 有問題的話也請大家多多指教摟^_^

迷之音: 測試數據不要拖稿呀~~
