聯力在過去常常推出一些讓人眼睛為之一亮的機殼產品,像是鸚鵡螺造型的PC-U6、蜘蛛造型的ARMORSUIT PC-P80R、杜拜帆船飯店造型的PC888以及火車造型的PC-CK101等機殼都是市面上相當少見的外型設計。繼這些機殼產品之後,聯力近來再度推出了一款可支援ITX主機板的ODYSSEY PC-Y6限量版船型機殼。PC-Y6機殼同樣是採用鋁鎂合金材質打造,而且機身內也直接內建一個RGB的LED調光器,讓使用者可將LED背光調整為自己喜愛的顏色。

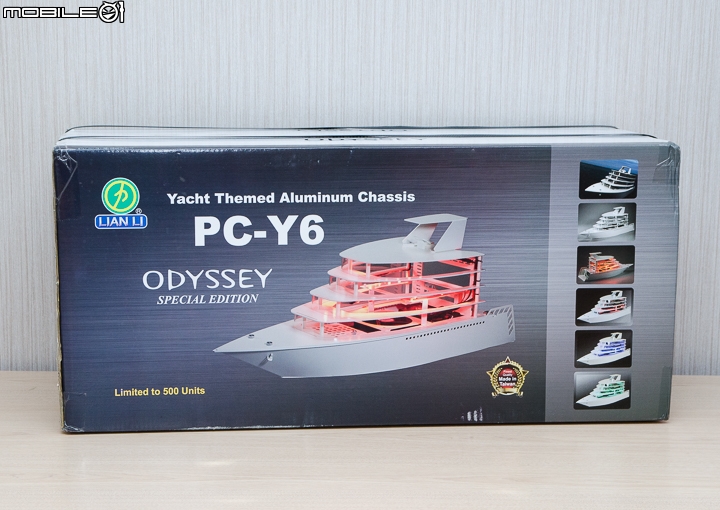

聯力這次推出的ODYSSEY限量版機殼的詳細型號為PC-Y6,是一款可支援ITX主機板的船形機殼,而且在機殼包裝內也有隨附LED燈條以及RGB燈色調整裝置,讓使用者可以將背光調整成自己喜歡的顏色。


這款機殼只有限量500台,而且每台出貨的機殼上也都會有專屬的銘牌與序號。

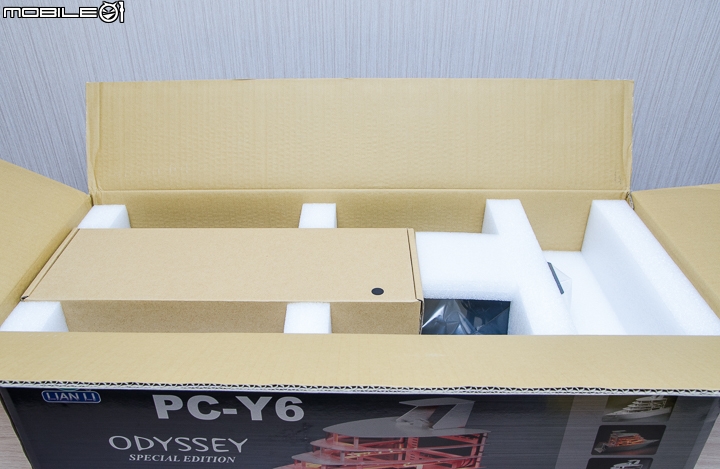

打開機殼外箱會看到一個隨附的配件盒,而底下的空間便是用防撞包材包覆的機殼主體。

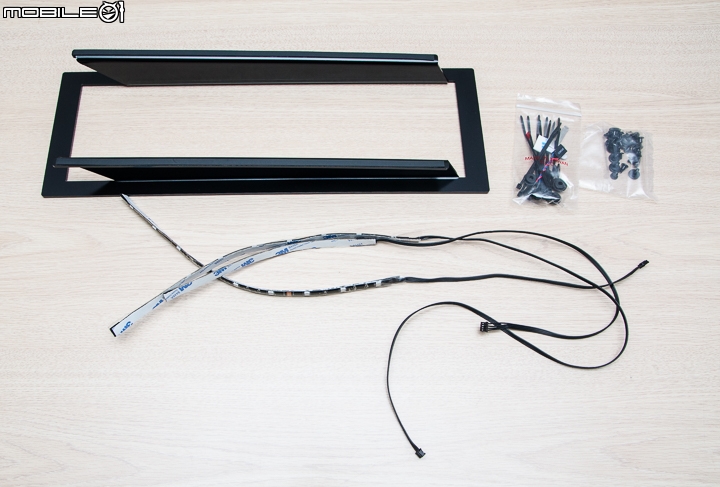

在隨附的配件盒內主要有機殼放置架、三條LED燈條、束線帶、主機板蜂鳴器以及零組件的固定螺絲。

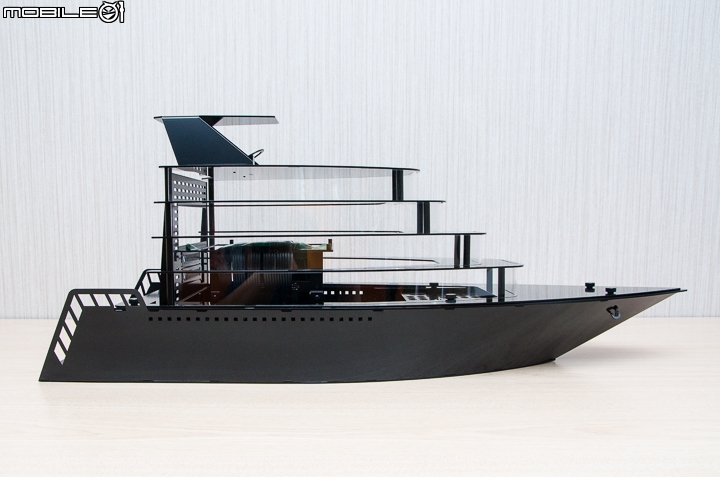

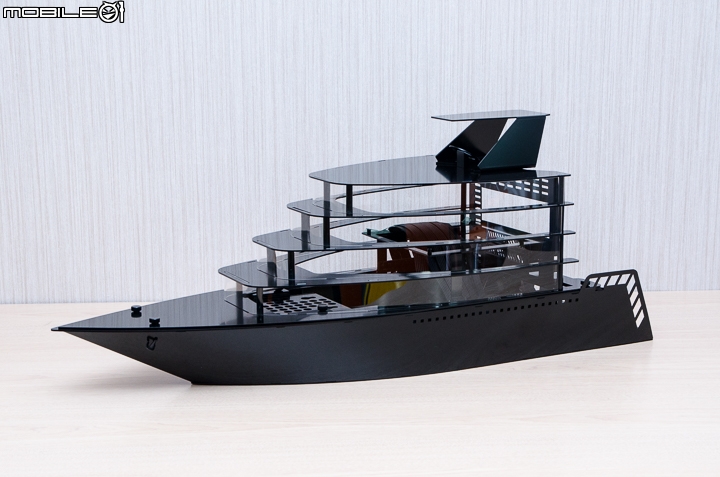

聯力ODYSSEY船形機殼的機身結構大多是採用鋁鎂合金材質,不過這次借來的黑色款機殼表面並沒有像以往聯力機殼一樣採用陽極髮絲紋的處理,而是採用了鏡面烤漆的設計。這款船形機殼的結構設計大概可以分為上下兩個部分,上面的船艙是可拆卸的設計,而底部船身便是電腦零組件的安裝空間。


上層船艙的每個分層支間都有加入透明的塑膠隔板,而底下船身的部分也有特別加入散熱孔的設計來增加機殼的散熱效果。

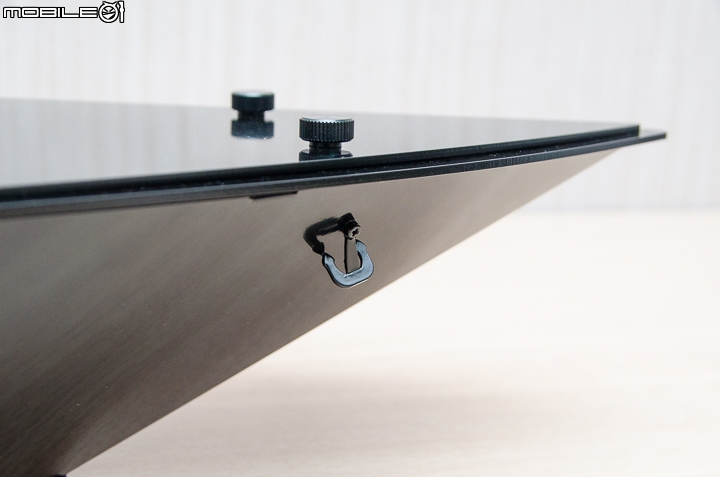

在船頭兩側還設置像船舵一樣的小裝飾。

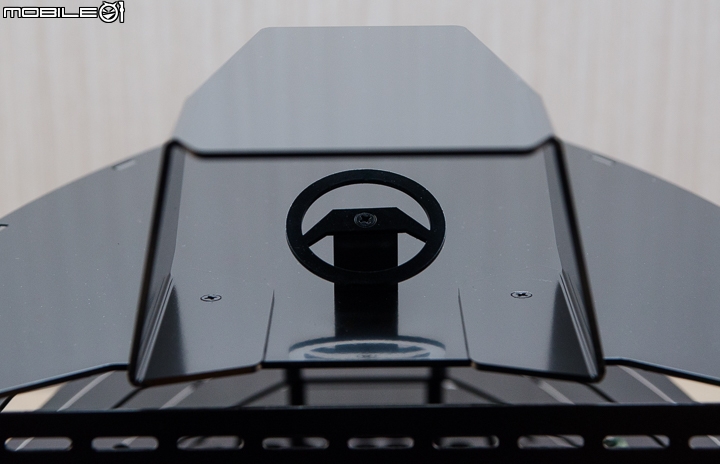

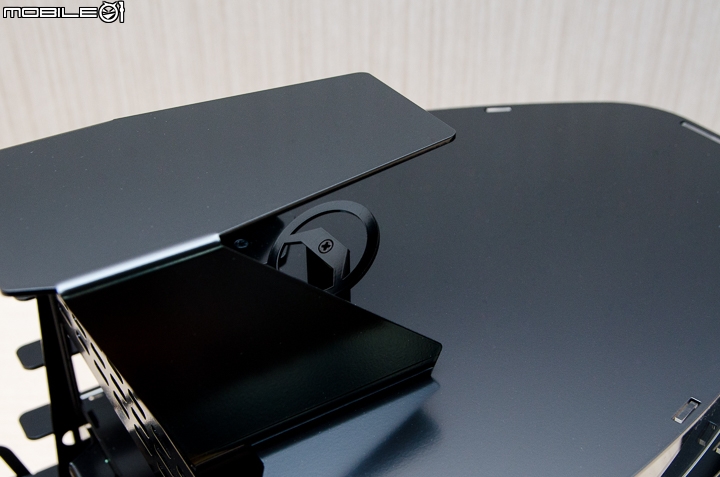

機身最上層的空間還有個駕駛艙,而且連方向盤都有做出來,算是蠻有心的設計。

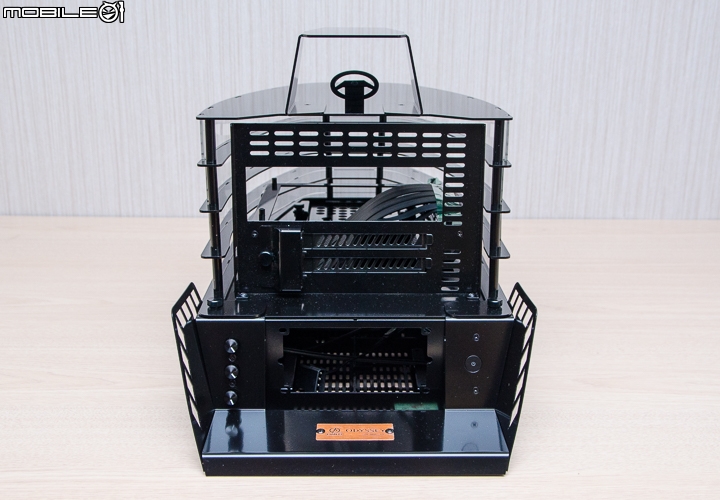

從船尾的設計可以看到這款機殼的電源供應器安裝位置是設計在船身底部,上面船艙的空間則是可以安裝mini-ITX主機板以及顯示卡。

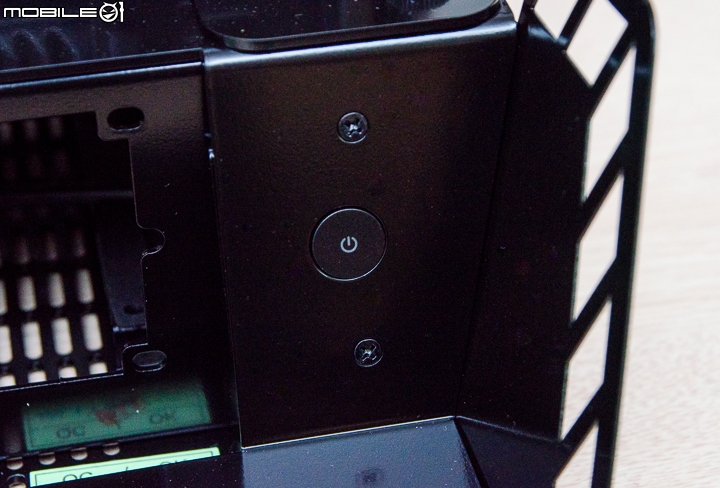

船尾右側有設置了一個實體電源開關按鍵。

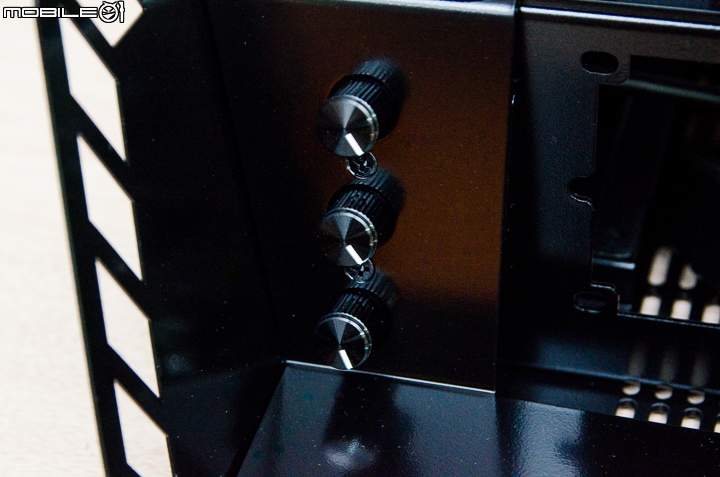

左側的旋鈕則是RGB調色開關,使用者可以依照自己的喜好來調整LED背光燈色。

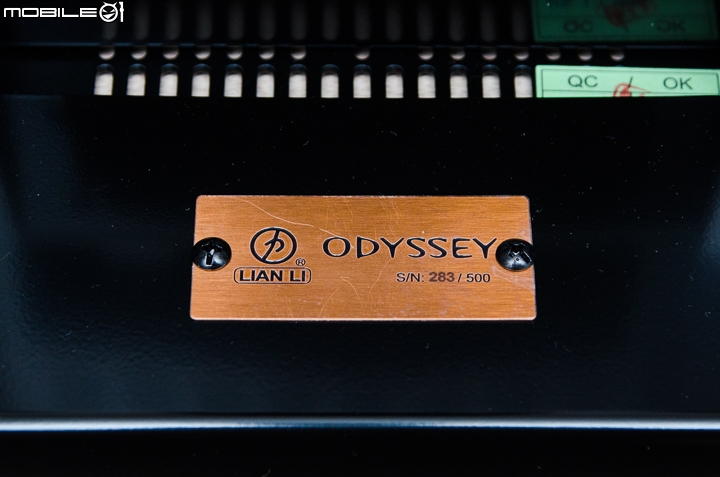

船尾上還有特別設置了一個銅質銘牌,上面除了有打印機殼的名稱之外,還會有限量出廠序號。

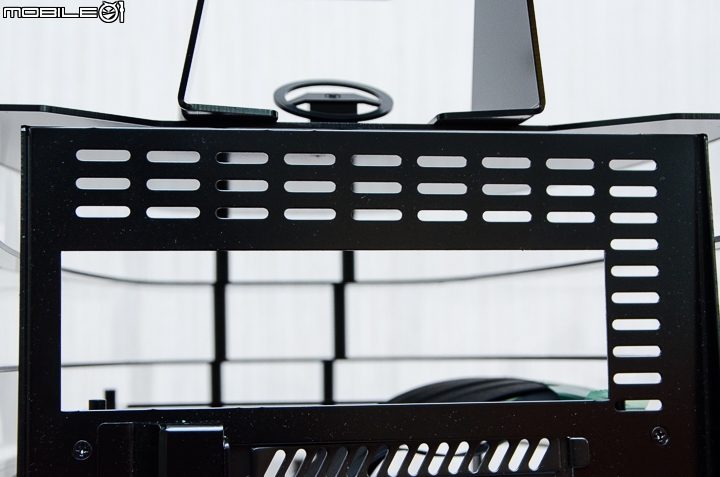

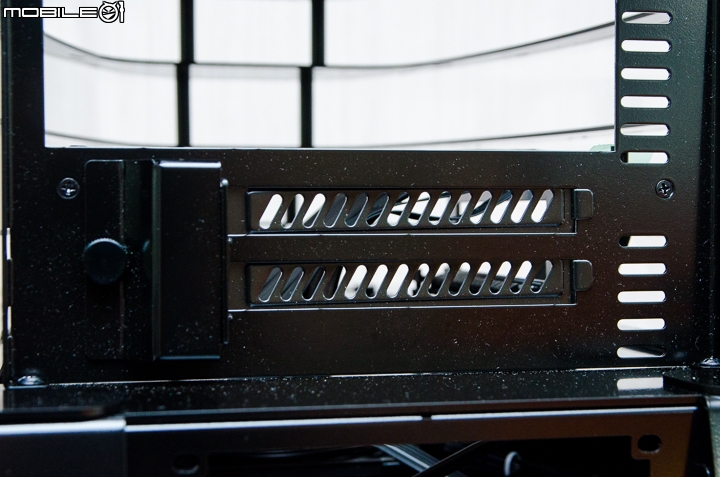

雖然這款機殼是ITX的規格設計,但仍然設置了兩組PCI空間,讓有需要的使用者可以安裝高階顯示卡。


顯示卡上層空間是ITX主機板的安裝位置。

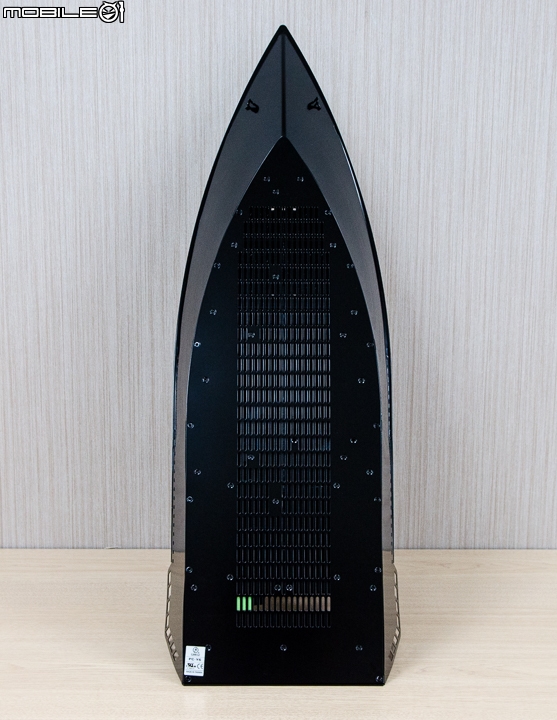

船底的部分採用了柵欄式的進風孔,主要是要讓電源供應器以及加裝的風扇可以從底部吸進冷風,再從船尾排出廢熱。不過有一點要注意的地方,就是船底上並沒有墊高的設計,所以實際使用的時候,建議要搭配隨附的底座使用才會有比較好的進風效率。

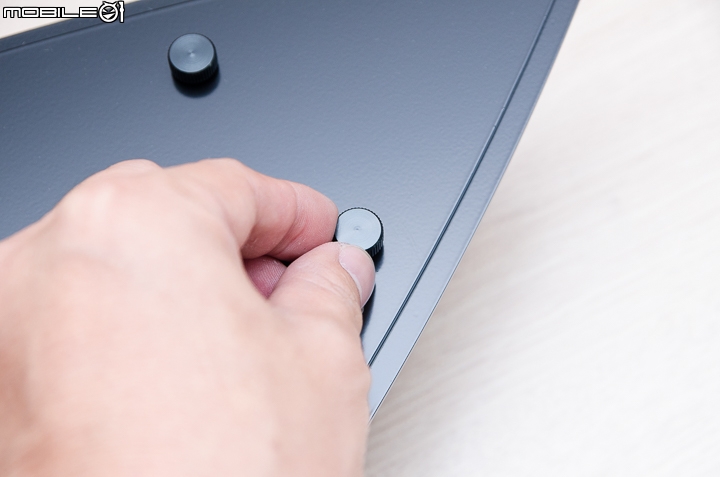

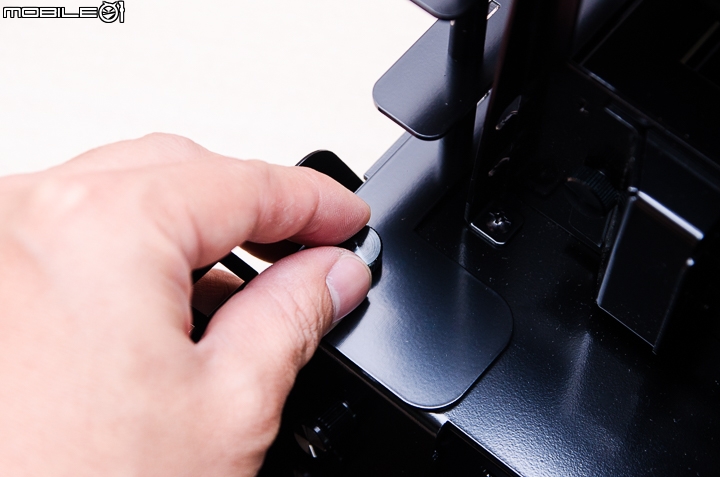

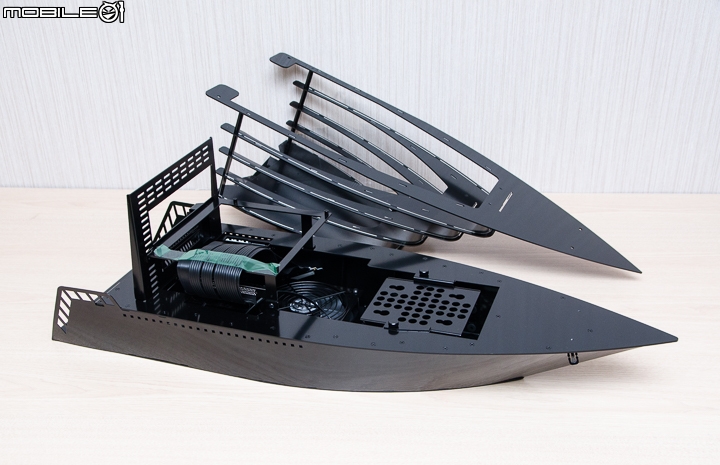

看完機殼的外觀設計之後,接著就來看看內部的安裝空間吧!機殼的上蓋是由船頭與船尾各兩顆螺絲固定,轉開之後就可以拆起上半部的船艙。

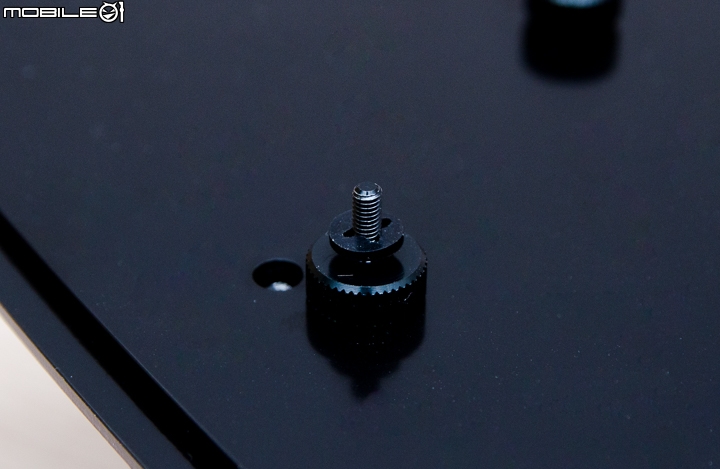

固定船艙的螺絲上也都有加上橡膠軟墊,避免機殼烤漆被螺絲刮落。


針對主機板、顯示卡、硬碟以及電源供應器等零組件的安裝位置都是設置在船身空間。

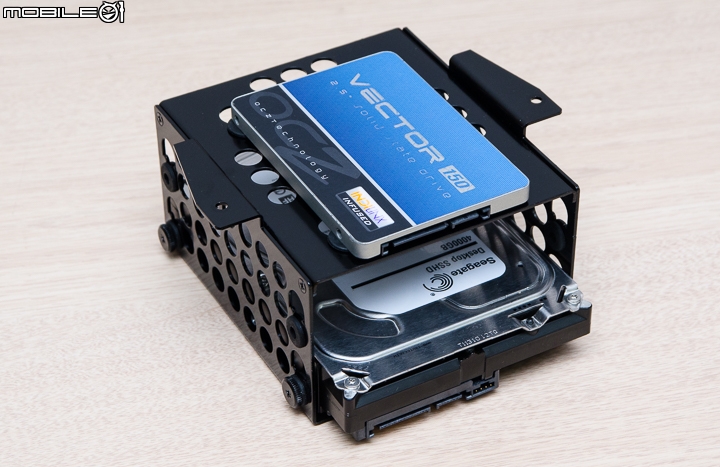

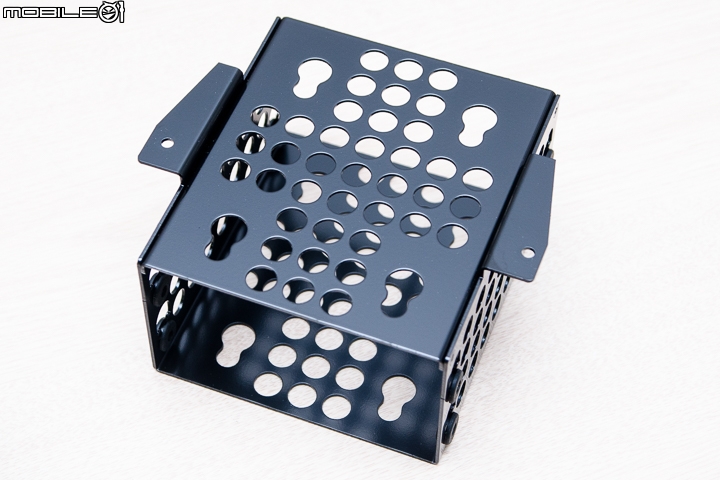

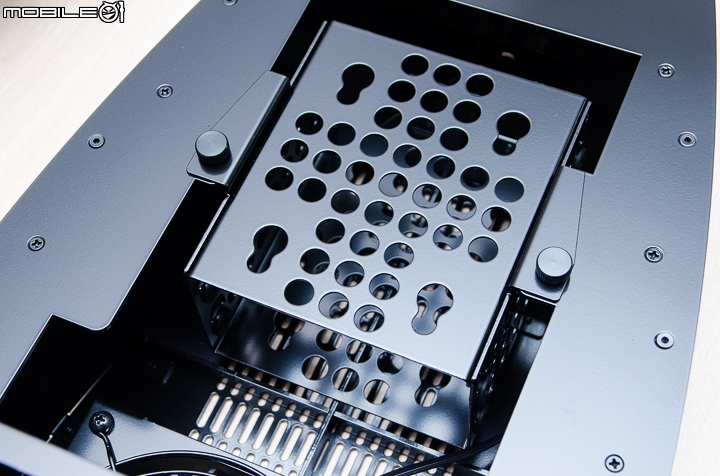

靠近船頭的位置有設置了可拆卸式的硬碟架,只要轉開兩側的螺絲就可以拆下硬碟架。內建的硬碟架最多可支援兩個2個3.5吋加上1個2.5吋或是2個2.5吋加上一個3.5吋的硬碟配置。

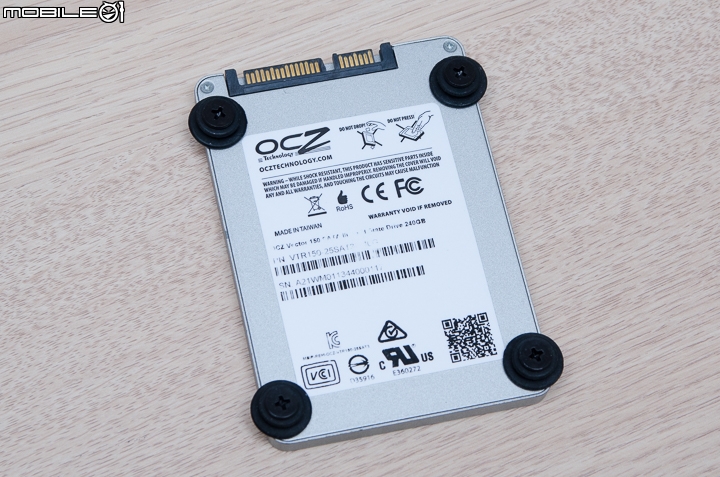

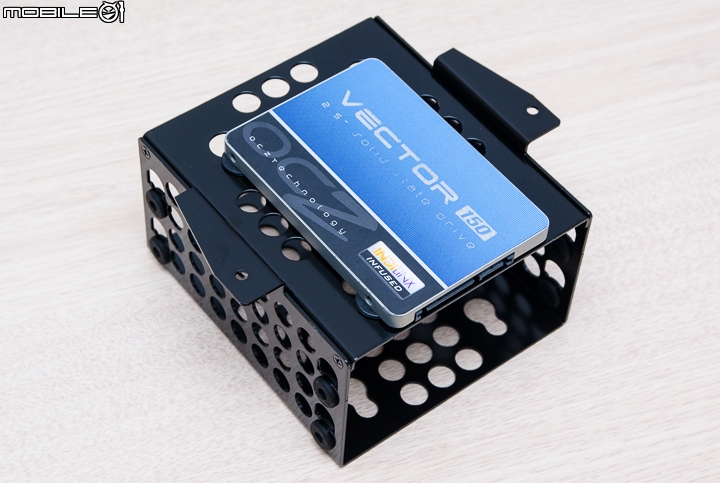

安裝2.5吋硬碟時,要先用配件內提供的2.5吋專屬螺絲與卡榫軟墊鎖上硬碟底部的四個螺絲孔,接著再直接卡在硬碟架上的固定孔就可以完成安裝。

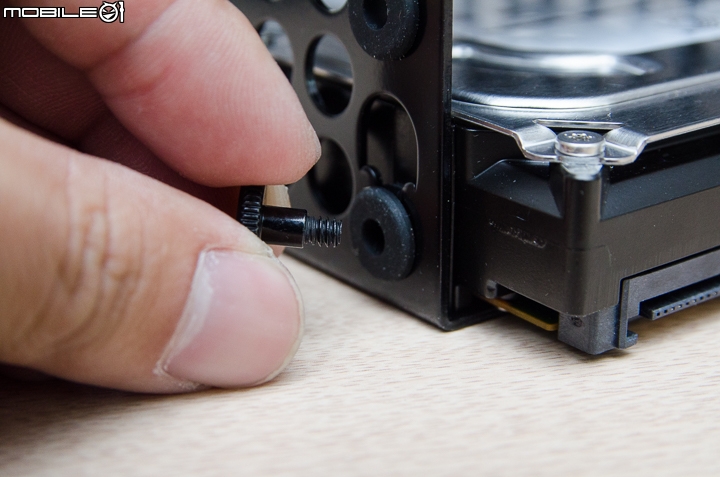

在硬碟架上的兩側都有分別設置了四個用來安裝3.5吋硬碟的橡膠軟墊,實際安裝的時候,一樣是用配件內的螺絲來固定,最多可安裝兩個3.5吋硬碟。

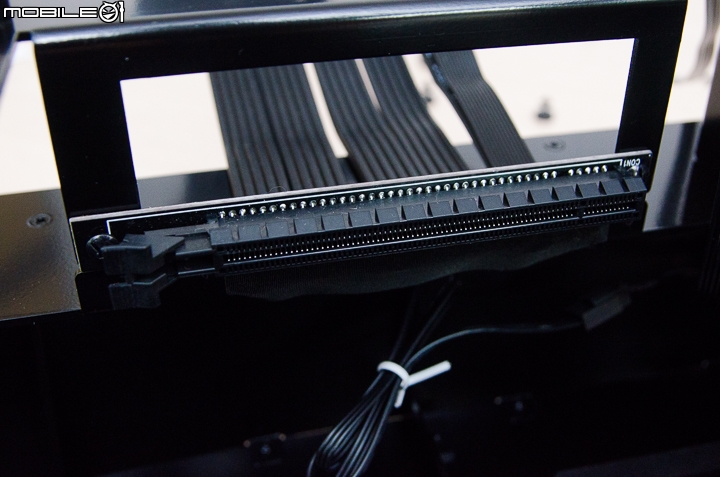

主機板安裝架底下有特別設置了一個PCIe介面卡的安裝插槽,可讓使用者安裝顯示卡或是其它擴充介面。

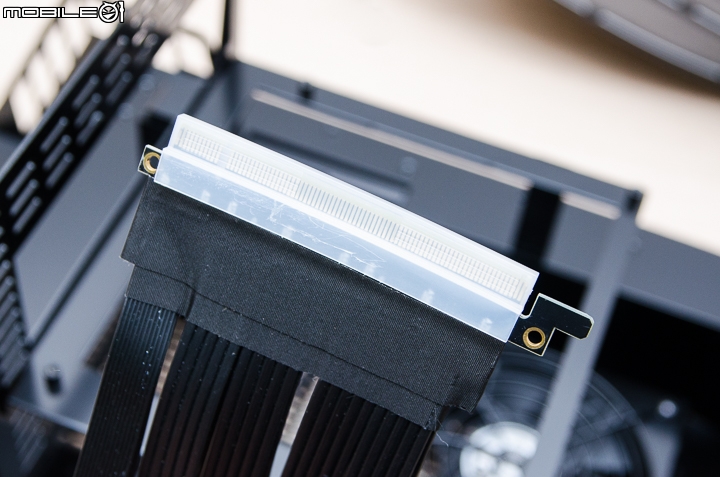

因為空間設計的關係,機殼上的PCIe插槽是透過轉接線連結到主機板。

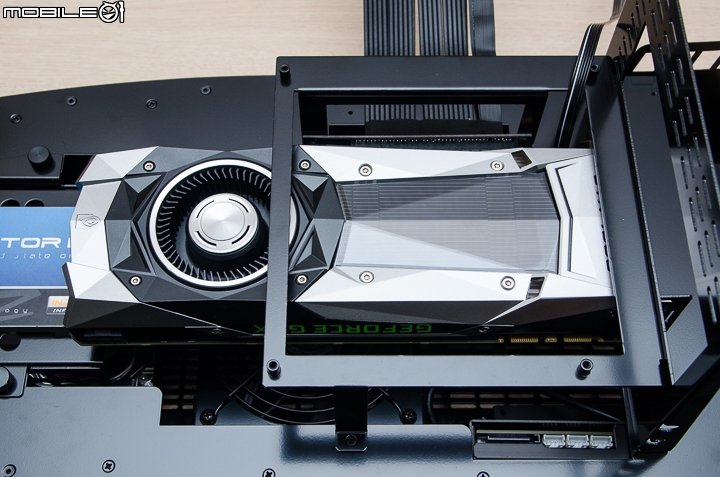

由於背板有設置兩個PCIe檔板,再加上機身長度也足夠,空間要裝上GTX1080這種長度的高階顯示卡也沒有太大問題。

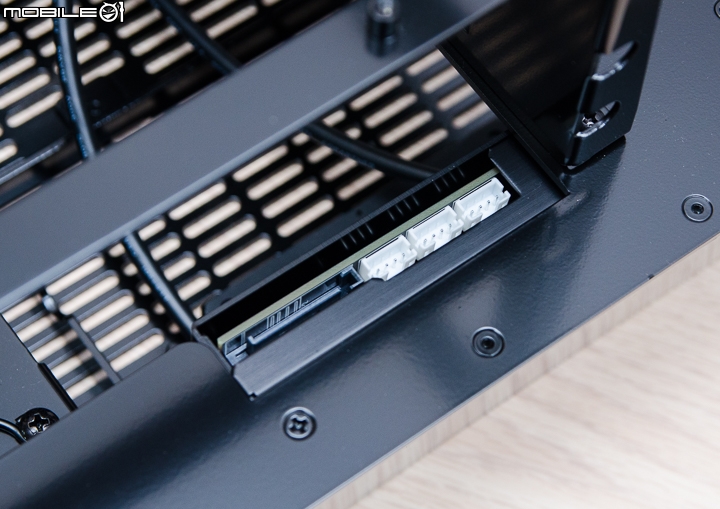

在船身側面的三個白色插槽則是LED燈條的電源接頭,需要接上一個SATA電源來供電。

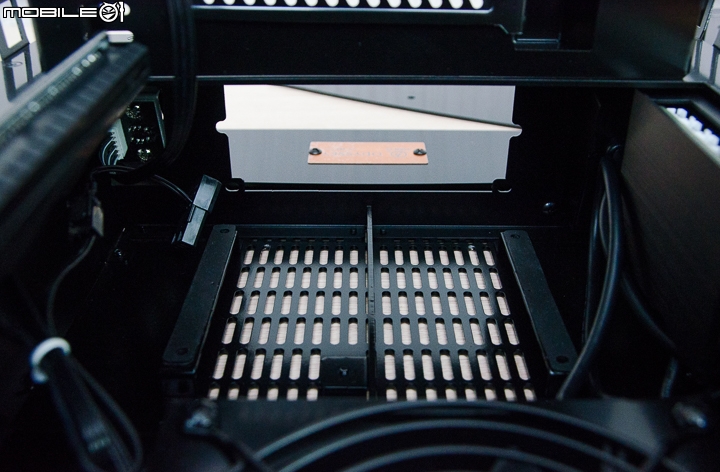

電源供應器的部分,應該是空間考量的因素,這款機殼只能夠搭配SFX規格的電源供應器。

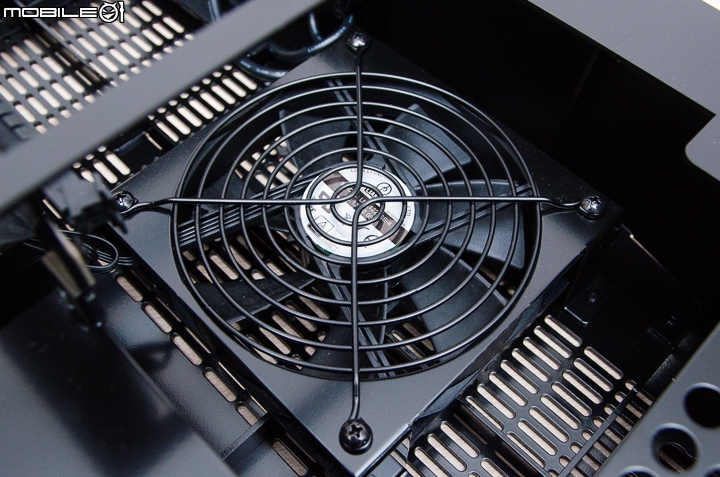

實際出貨時,機殼底部會直接內建一顆12公分的風扇來加強散熱效果。

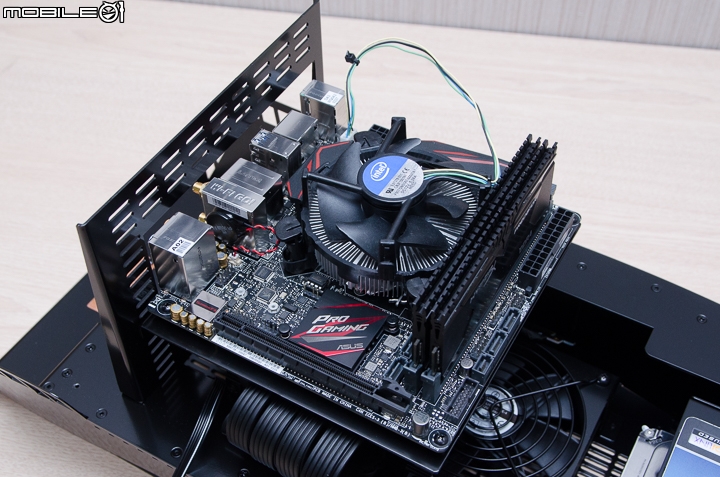

機殼主機板架上已經有螺絲立柱,所以直接放上主機板再用配件的螺絲就可以固定。

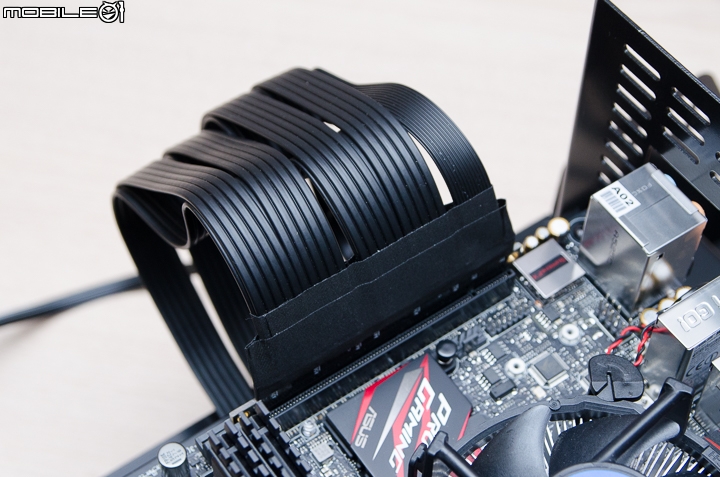

若是有加裝PCIe顯示卡或是其它裝置的話,就再將轉接排線插上主機板的PCIe插槽。

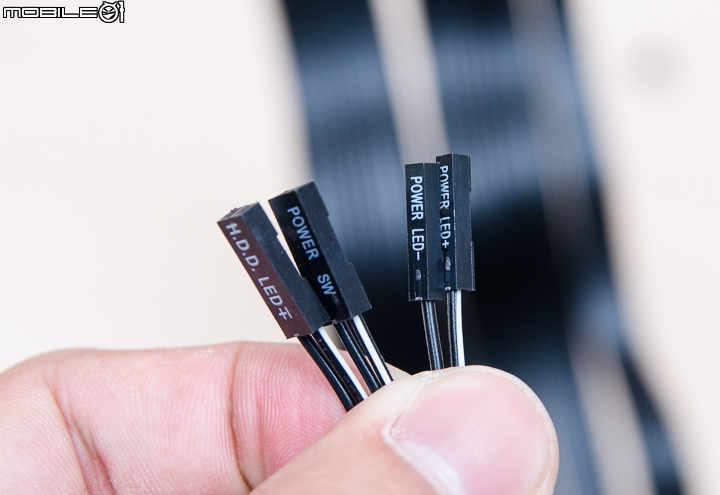

這款機殼並沒有前置I/O的設計,只有提供電源開關以及硬碟與電源的LED燈的連接線。

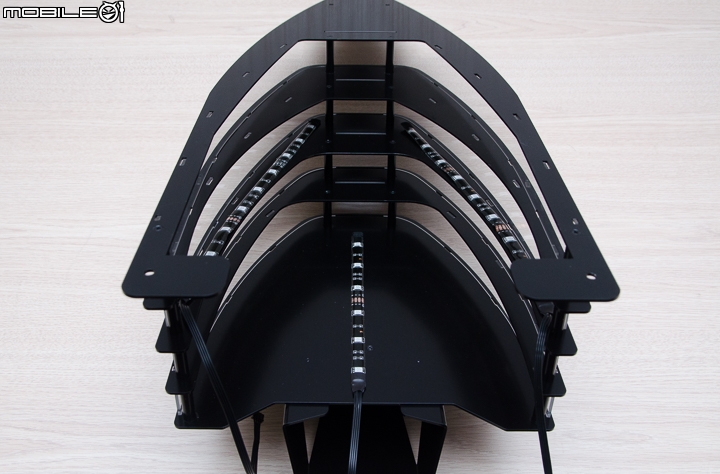

零組件都組裝好之後,接著就可以貼上LED燈條,內附的說明書是建議貼在上蓋的內層,而隨附的LED燈條電源線其實有三種不同的長度,離電源比較遠的位置就可以貼上長度較長LED燈條,會比較方便連接電源插座與整線。

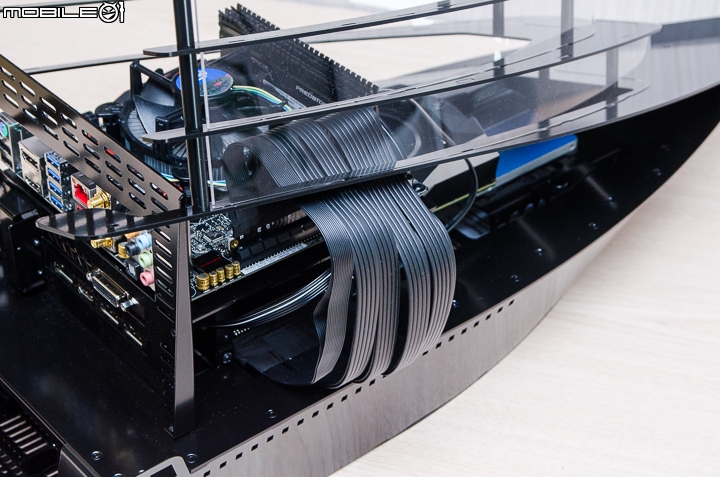

最後組裝完成要蓋上機殼上蓋的時候會有個小問題,就是PCIe排線得需要塞一下,不然會妨礙到上蓋的安裝。

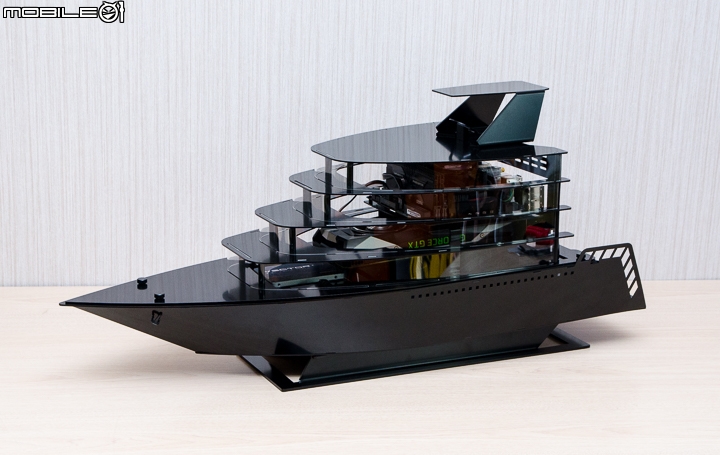

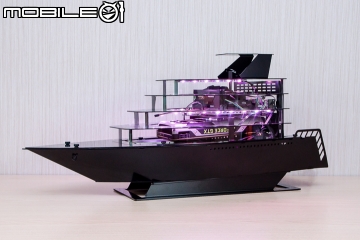

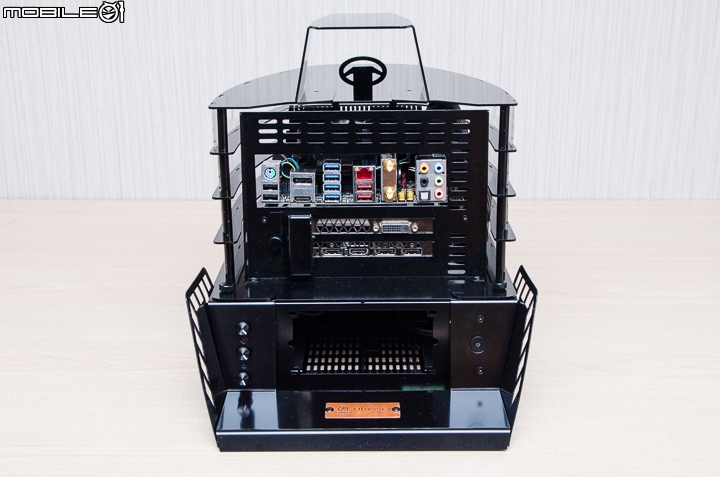

組裝完成後的模樣,因為這次手邊沒有SFX規格的電源供應器,所以也就沒有裝到這個部分,還請網友見諒。

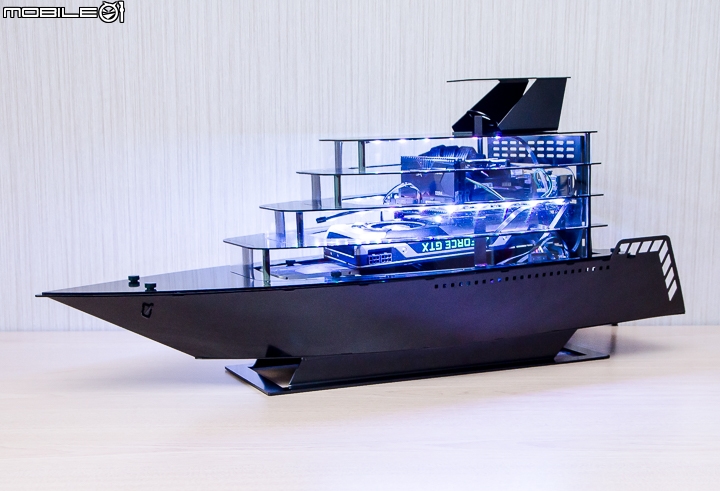

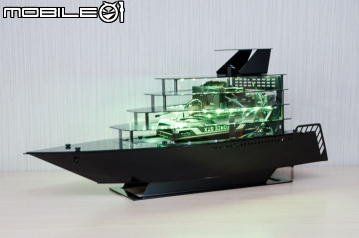

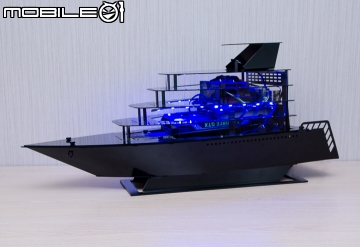

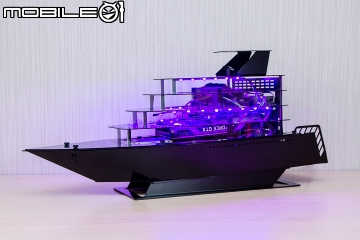

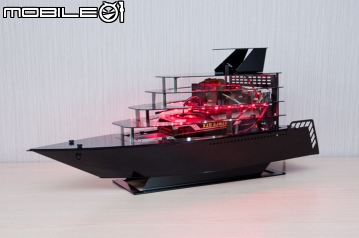

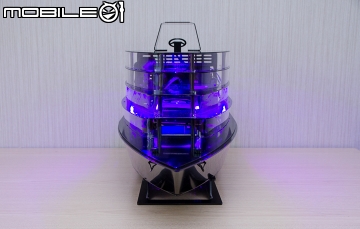

接電之後,使用者可以透過背後的LED調光器來更換背光燈色。







試裝總結

就外型設計上來說,這款機殼的確是相當特別的設計,而且搭配可調色的LED背光,也讓這款機殼的外型更加亮眼。至於安裝方面的部分,PC-Y6機殼的內部空間看起來雖然沒有一般機殼來得充裕,但因為很多零組件的安裝位置都已經模組化,實際安裝起來算是蠻容易上手,而且還有保留PCIe顯示卡的空間,有需要的使用者也可以自行擴充,不過因為空間考量的因素,這款機殼只能裝SFX規格的電源供應器,所以要是想要搭配高階一點的顯示卡可能就得要挑選瓦數規格較大的SFX電源供應器。另外,可能也是因為外型考量的關係,機殼上並沒有加入前置USB擴充的面板,擴充性就比較沒那麼充足。
