話說...這週末老弟回家,結果被老媽把外套拿去洗衣機洗...
等到老弟想起手機在外套裡時,已經是隔天,外套已經在晾衣架上了

不知死活的老弟,居然還馬上開機...居然可以開,但是螢幕都是水,
我當場叫他關機,用吹風機吹阿吹的~~
老弟發現電池不能充電,按鍵 1 9 沒有反應,還有內外螢幕都滲水

放了一天多,"看起來"像乾了,我把電池拿去充電,居然可以充
(之後還用了幾天...可見原廠電池有短路保護,原廠還是比較有保障)

當時的內外螢幕顯示是正常,但看起來霧霧的就像沒差乾淨似的,
想說送修好了,上網依查,網友說修螢幕要 4000左右,不如買新機...
所以老弟就去換了GX838,這支泡水機就丟給我了

手機的每個零件若是按廠方報價加起來,比買兩支還貴;而且送修還要粉久!
不管了,我就決定拆機DIY啦,看看打開會不會比較快乾,順便看看鍵盤構造

先聲明:這只是個人嗜好,不負責任的實修DIY心得
************************************************************

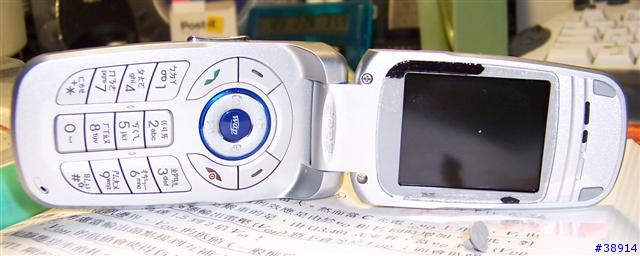

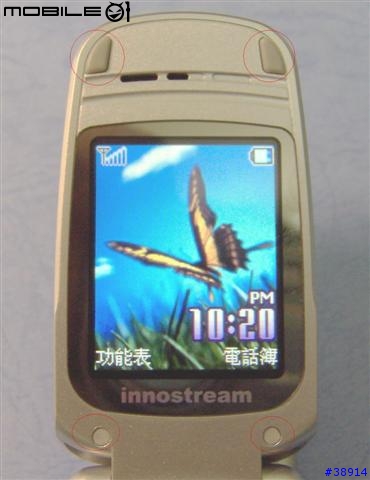

最前兩張是剛剛補照的(所以你看到了,螢幕好好的),
再來的都是當時怕裝不回去拍下來紀錄的,沒想到要放上來
所以,背景都是....我寫亂亂的計算紙

這是背面要拆卸的螺絲,其中No.5在黃點那個圈下面...想辦法挖起那個軟塞吧



LCD那面的拆卸

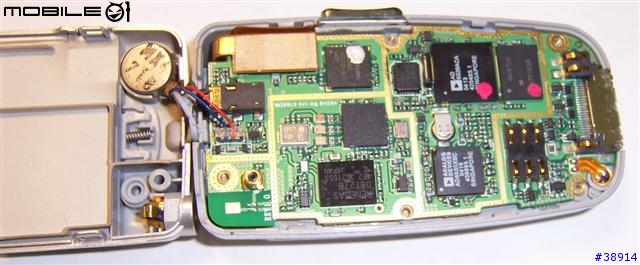

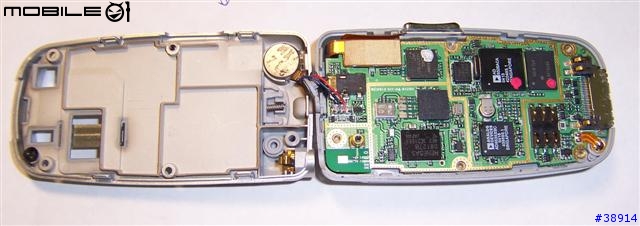

哈~拆開了

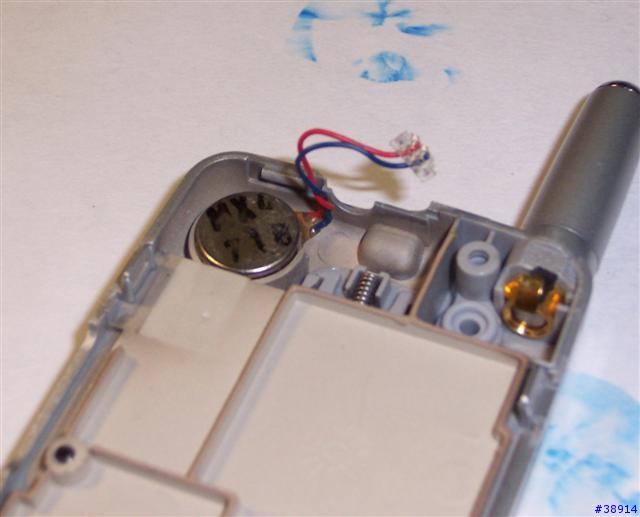

圓圓的是震動器

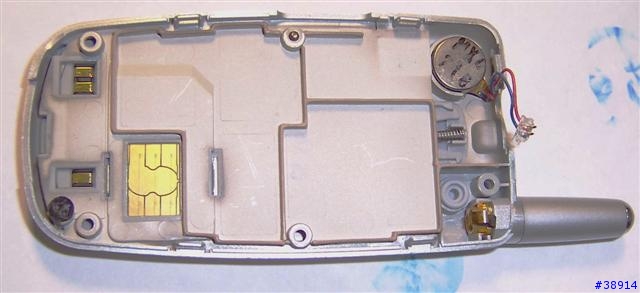

為何濕濕的開機卻沒傷到IC,應該是這各背蓋的功勞,他分成一隔一隔的
像心房心室,所以水就不容易長驅直入吧...我猜的啦~(在洗衣機裡玩了一個小時說)

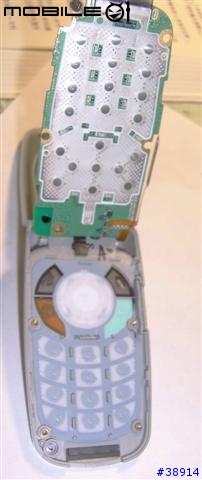

登~登~登登~~~KB出來了

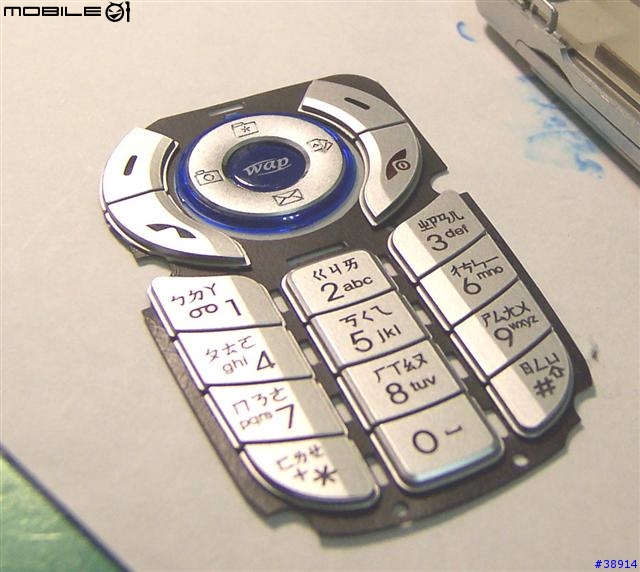

塑膠按鍵盤

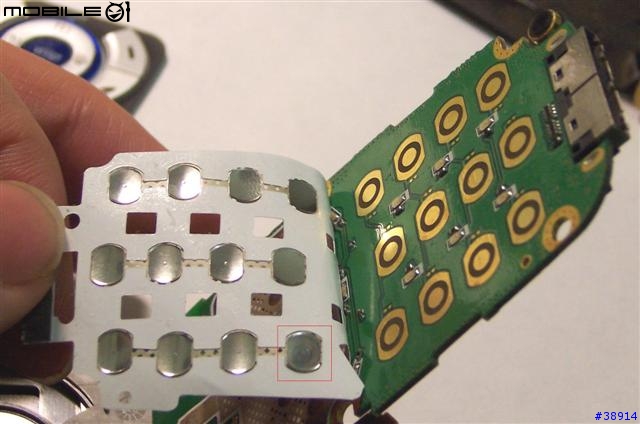

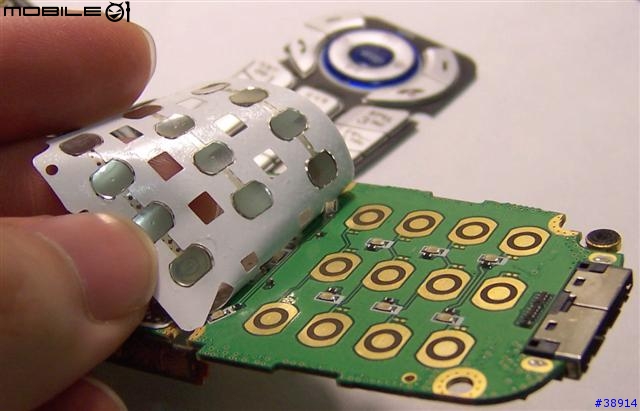

鍵盤膜薄黏在上面,用吹風機吹吹比較好撕起來...紅框那裡就是色澤被電擊後有點怪怪的按鍵





鐵片是黏在貼紙上面,然後貼在主機板上,這樣可以減少厚度
早期手機就是額外的一片,像:



原本我是把鐵片拔下來,用刀片刮一刮,在黏回去,是OK啦
不過好像刮的太用力,把他壓平了,手指按鍵就不會又那種壓下去還"登"一聲的感覺
感覺不好受...

今天早上突發奇想,借屍還魂,把塵封已久的 3210 拆解了
取出上面那張照片的鍵盤...

可以比較一下,i2600 是橢圓的, 3210是圓形的,但是i2600的主機板印製也是圓形的,所以可以用,
但我不死心,又拆了一隻 8310的來看,也是圓的,所以 nokia 手機應該都是採用圓形的
但是改用貼紙式的了...

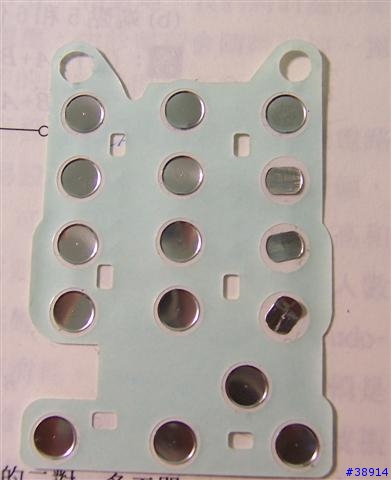

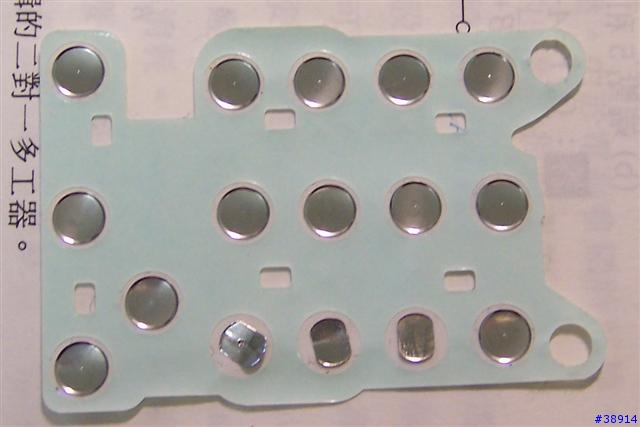

我換了3各按鍵,因為我看錯一個鍵...亂凹,由下圖看得到橢圓型最下面那個的慘狀



現在完全跟新的一樣...超好用的...難怪有人在收購換掉的電子產品,原來可以截長補短

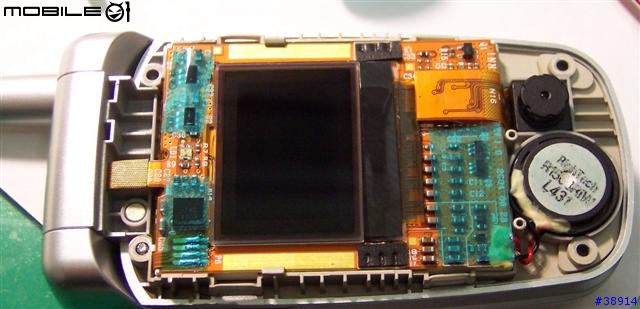

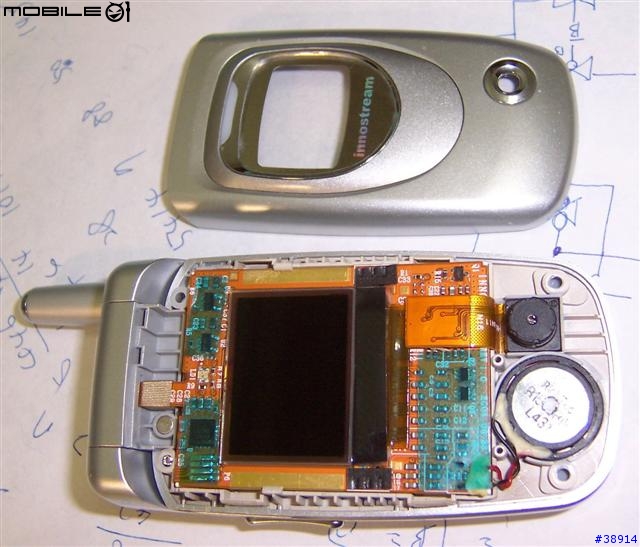

這是上蓋拆卸...揚聲器上方是照相機的鏡頭,打不開...
因為拍照沒問題,所以推測水應該也進不了



內外螢幕是背對背相連,中間夾著發光管

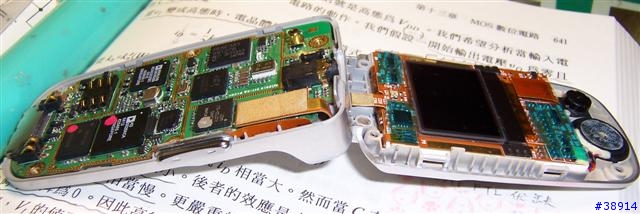

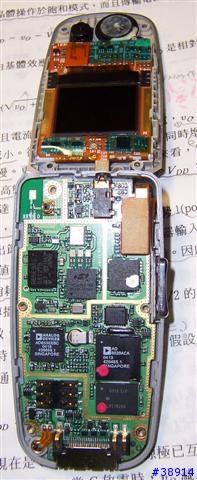

來吧~~全裸寫真





乾脆連內螢幕面板也拆下來吧...



後記:現在發現LCD裡面的霧霧,好像慢慢的退去了,幾乎看不出來了
所以,若是進水,等各幾天搞不好會不藥而癒

這是小弟我潛水這樣久,第一次發文,請多多指教
