許多迷你型的桌上型電腦礙於機殼內部空間的限制,往往都只能夠搭配比較中低階的顯示卡,不過微星這次推出的AEGIS不僅在不到20公升的體積內搭載了Intel Core i7處理器以及NVIDIA GeForce GTX970顯示卡,整體外觀造型也是相當特別的設計,而且前面板內建的LED背光還可以透過隨附的軟體來調整燈色以及顯示模式,讓主機外觀更加炫麗。


微星AEGIS開箱與規格介紹

從外箱上的圖片就可以看到這款Aegis的前面板上有加入了LED背光設計,而且使用者還可以透過隨附的軟體來調整背光燈色以及顯示模式。


外盒側邊有標示了Aegis的幾個重點特色,包含有內建獨立顯示卡、支援Nahimic Audio音效功能、Mystic Light可調式背光、Audio Boost3音效以及靜音散熱設計。


在另一側的外盒貼紙上可以看到這次借測的Aegis電腦中所搭載的硬體有Intel Core i7-6700四核心處理器、16GB DDR4記憶體、GTX970獨立顯示卡、256GB固態硬碟、1TB 3.5吋磁錄式硬碟以及DVD燒錄器。至於作業系統是內建了Windows 10 64位元家用版。


打開外盒後,除了Aegis主機之外,還有一個裝著隨附配件的紙盒。


配件盒內主要是Aegis的使用手冊、安裝說明書、驅動軟體光碟片、硬體固定螺絲以及一條電源線。

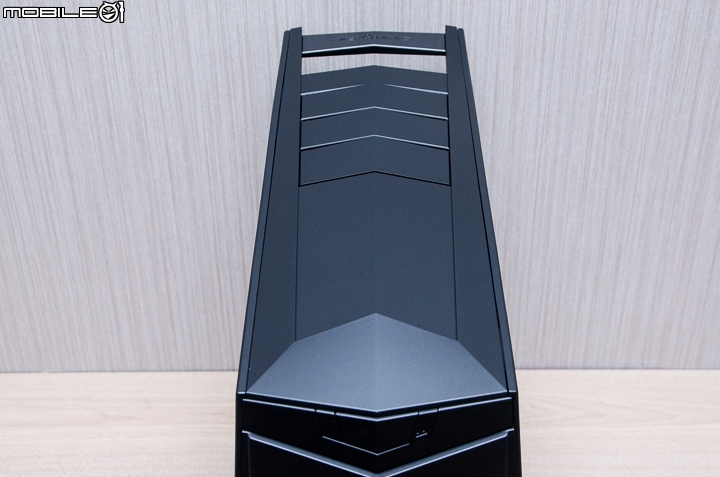

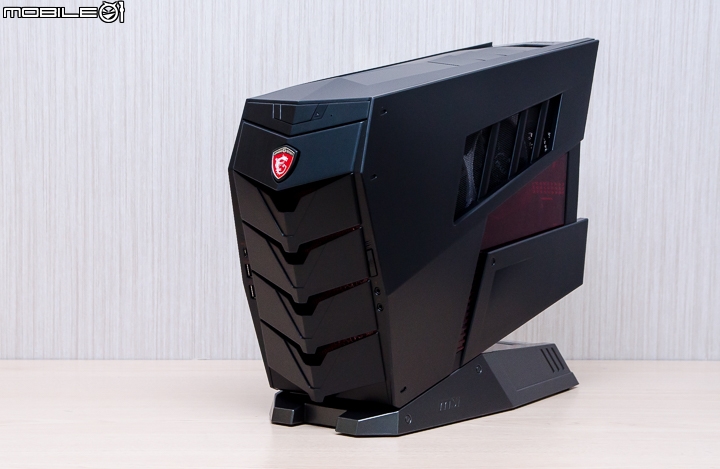

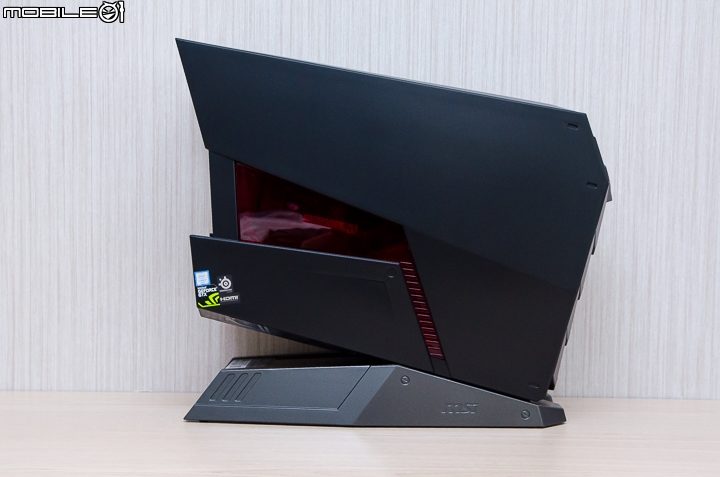

接著來看看這款Aegis主機外觀以及硬體規格吧!就官方的說法,微星這款Ageis遊戲主機是以日本武士為概念發想,像前方的面板就有點像是忍者的面具,而側邊的進氣開口則有點像是武士刀握柄。而且更特別的一點,就是主機特殊的傾斜擺放搭配一點尾翼的設計之後,讓整體還多了點速度感。主機的結構大概可以分成兩個部分,上半部主要是硬體零組件的主要安裝空間,而下半部的底座除了有造型搭配的作用之外,裡面的空間其實還有裝了電源供應器。

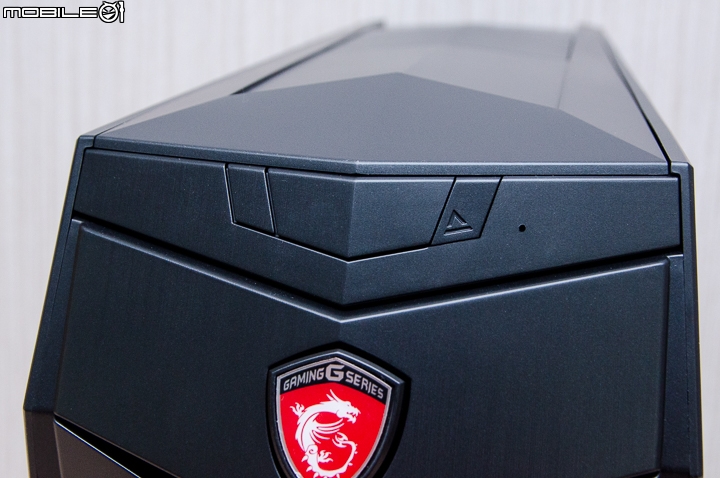

機身前面板的每個間隙上都有加入網狀金屬板裝飾,而且還有內嵌LED燈,實際運作時便會透出背光,讓外觀看起來更炫亮。

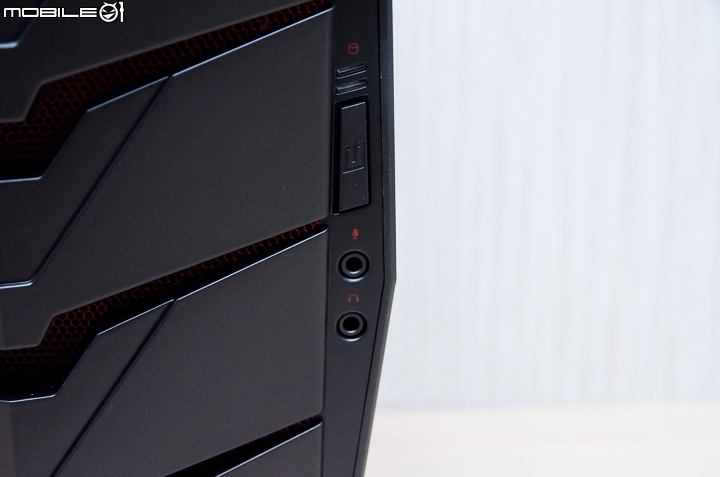

前面板的左右兩側有設置了一些擴充I/O埠,包含了一組USB3.1 Type-C、兩組USB3.0以及耳機麥克風的3.5mm音源孔。




這次借測的主機是有內建DVD燒錄器的版本。

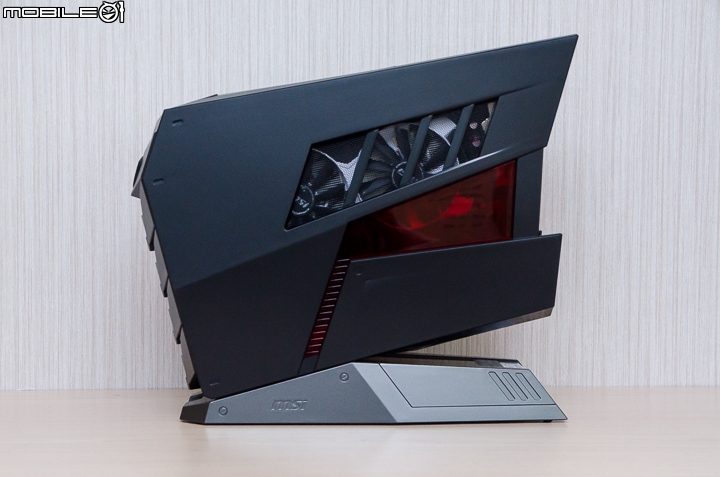

在機身右側板上可以看到顯示卡的位置有特別開孔的設計,主要是為了讓顯示卡有更好的進風效率,加強散熱效果。


左右兩邊的側板除了有加入點線條設計之外,還有設計了紅色的透明窗來點綴機身外觀。


電腦的I/O埠大都是在機身的背後,在右側主機板上有提供了兩組USB2.0、四組USB3.0、一組鍵盤滑鼠共用的PS/2埠以及RJ-45網路埠。至於影音支援的部分,主機板上有內建了一組DP和一組HDMI以及3.5mm與光纖音效端子。主機的電源供應器是設置在底座裡面,並且有還有內建一個4公分的風扇來加強散熱。另外,機身背後的上方還有設置了一個金屬橫桿,主要是要讓使用者在移動主機的時候比較好拿。

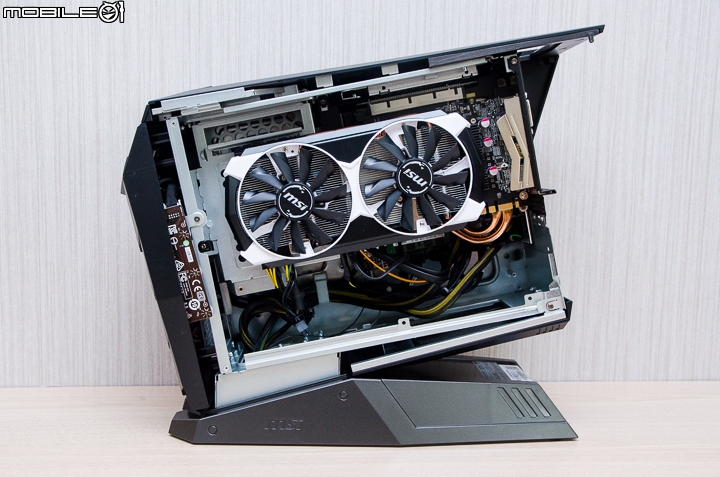

拆下側板後便可看到這款主機內建的獨立顯示卡。應該是為了空間與造型的考量,主機板上有另外加上一個PCIe電路板來轉接插槽的方向,所以實際使用的時候,顯示卡其實是倒著安裝。


這次借測的Aegis主機裡面內建的獨立顯示卡是微星自家的GTX970,並有設置了兩個10公分的風扇來加強散熱。

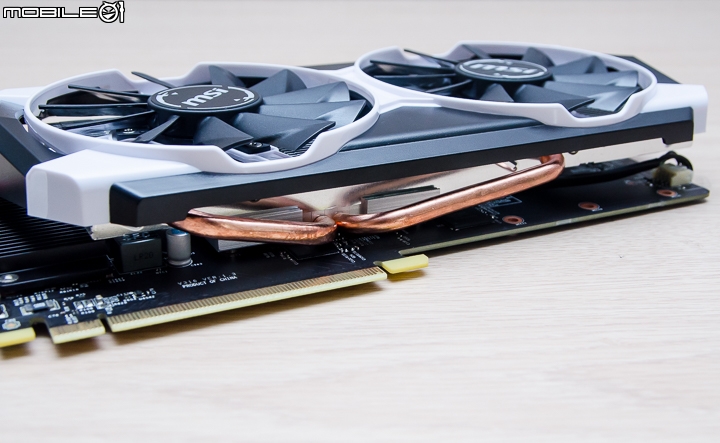

顯示卡搭載的散熱器有加入兩根6mm的熱導管來加強導熱效率。


顯示卡是採用雙6Pin的供電設計。


影音端子有提供了一組DP、一組HDMI以及兩組DVI影音輸出。


拿起顯示卡之後可以看到在處理器上面有搭載一個具備兩根銅質熱導管的特製散熱器,並有搭配一個鼓風扇來加速廢熱排出。主機板左側的空間其實可以安裝兩個3.5吋的硬碟,只是這次借測的機器裡面只有內建一個3.5吋的硬碟。


這款主機內的記憶體是搭載了兩條SKhynix海力士推出的8GB DDR4-2133記憶體,另外一條記憶體插槽是設置主機板背面。


除了有線網路傳輸埠之外,主機板上還有內建一張具備2.4GHz與5GHz無線頻段的Intel Dual Band Wireless-AC 3165無線網路卡,可支援802.11ac無線網路協定與藍牙4.0無線傳輸。

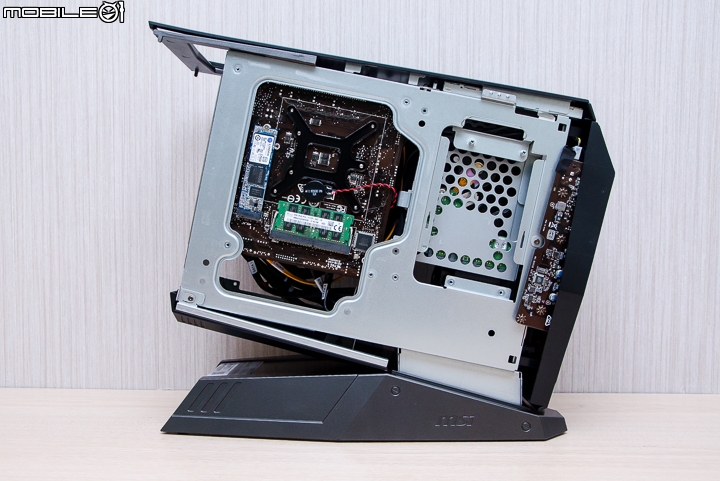

開啟另一邊的側板就可以看到主機板上安裝的M.2固態硬碟以及DDR4記憶體。

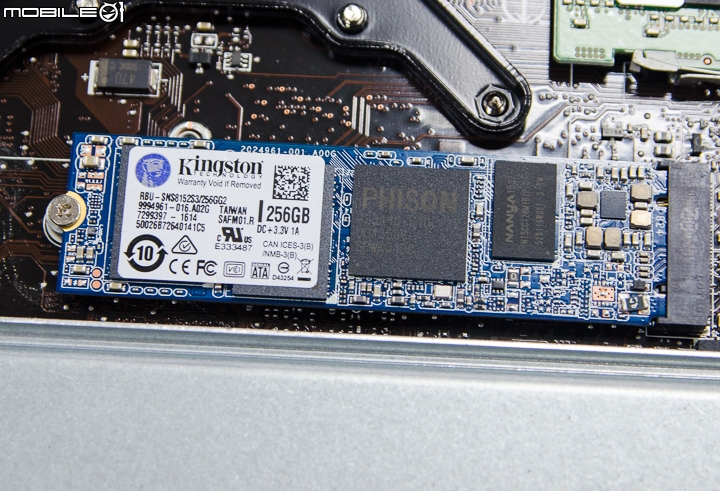

內建固態硬碟是金士頓推出的產品,容量規格為256GB。

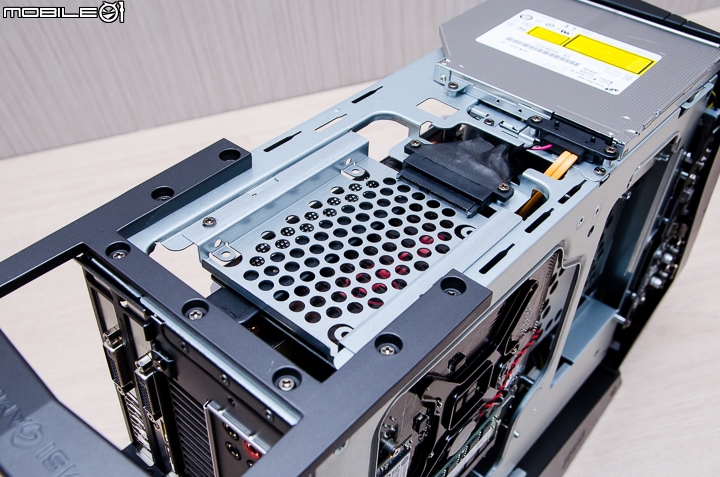

機身上蓋是可以拆卸式的設計,而且裡面還有保留一組2.5吋硬碟空間讓使用者可以自己擴充。

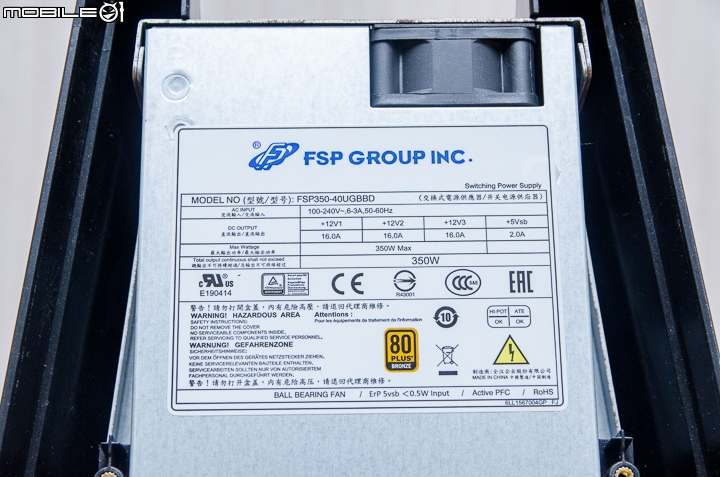

拆開底座鐵板之後便可看到這款主機搭配的電源供應器是全漢推出的FSP350-40UGBBD,最大供電可達到350瓦,並具備80PLUS銅白認證。




微星Gaming Center軟體

在主機系統內有直接內建了一個叫做Gaming Center的軟體,主要是可以讓使用者用來調整顯示卡的頻率運作模式、色彩呈現以及機身面板背光等選項。其中的EZ SWAP分頁裡面有設置了幾個比較常用的功能讓使用者可以快速調整。

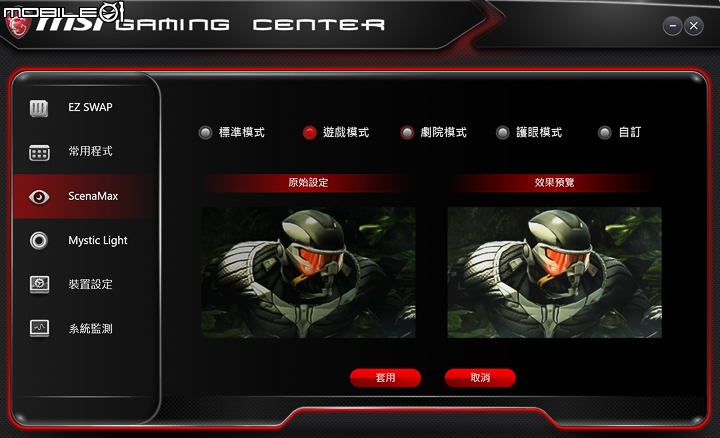

軟體內提供的ScenaMax選項中有提供了遊戲、劇院、護眼以及自訂等色彩呈現模式,讓使用者可以依照當下使用情境快速切換。

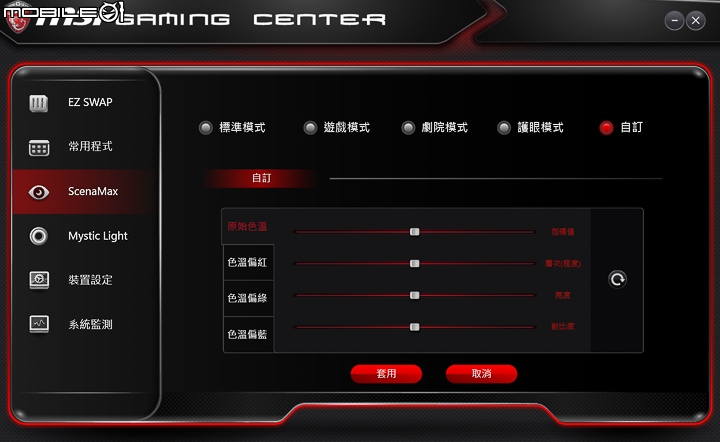

若是有需要進一步調整則可以進入自訂選單,裡面可以調整不分色的亮度與對比。

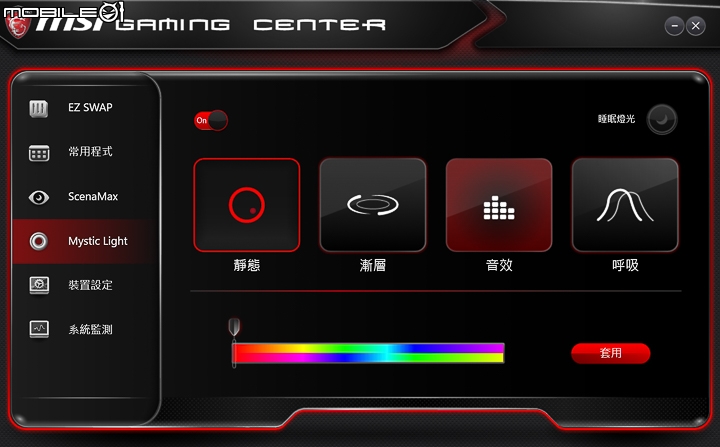

在選單內的Mystic Light功能是可以讓使用者調整機身面板的LED背光顏色,並且還有提供漸層、音效以及呼吸的背光顯示模式。

微星Aegis搭載的主機板也有支援SuperCharger快速充電功能,開啟這項功能之後便可以增加USB傳輸埠的供電量,加快電腦為行動裝置充電的速度。

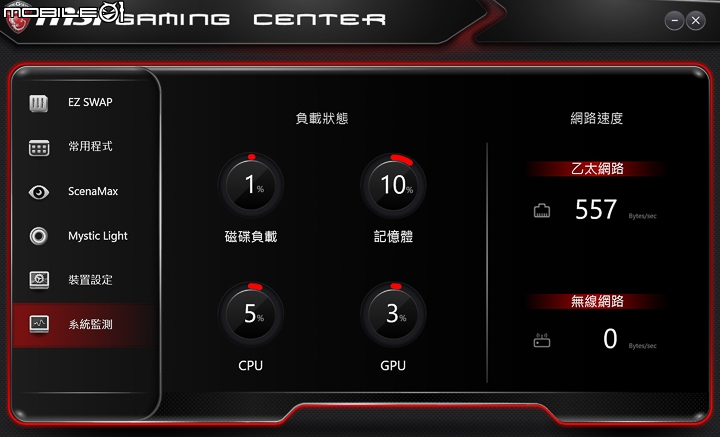

透過Gaming Center軟體的系統監測功能頁面可以查看處理器、記憶體、繪圖晶片、硬碟以及網路的即時負載情況,不過要是可以增加溫度資訊或許會更完整一點。


效能測試

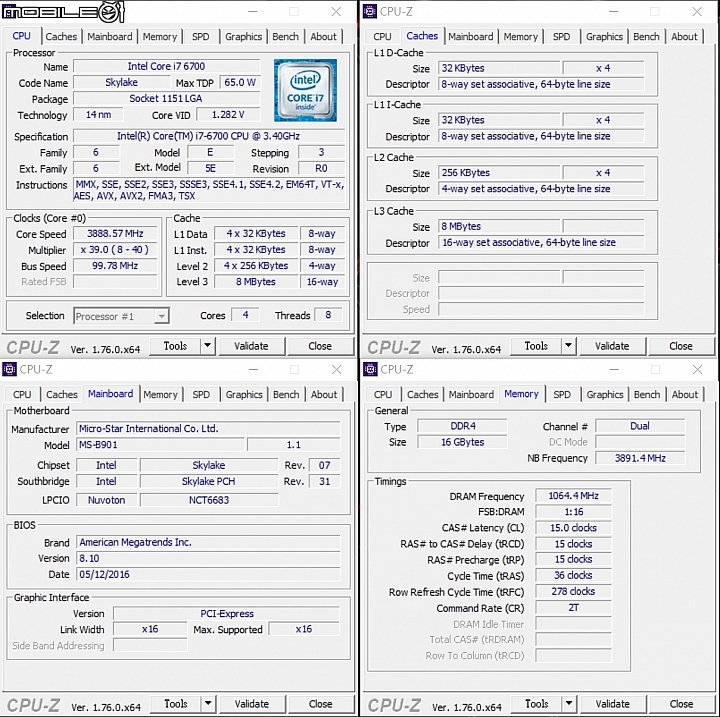

接著就來看一下這款遊戲桌機各項硬體以及實際遊戲的效能表現吧!看到效能表現之前先提供一些硬體資訊給大家做個參考。透過CPUz軟體可以看到這款主機搭載的處理器是Intel Core i7-6700四核心處理器,預設時脈為3.4GHz,並有支援Turbo boost以及Hyper-Threading技術,最多可同時執行8個執行緒。

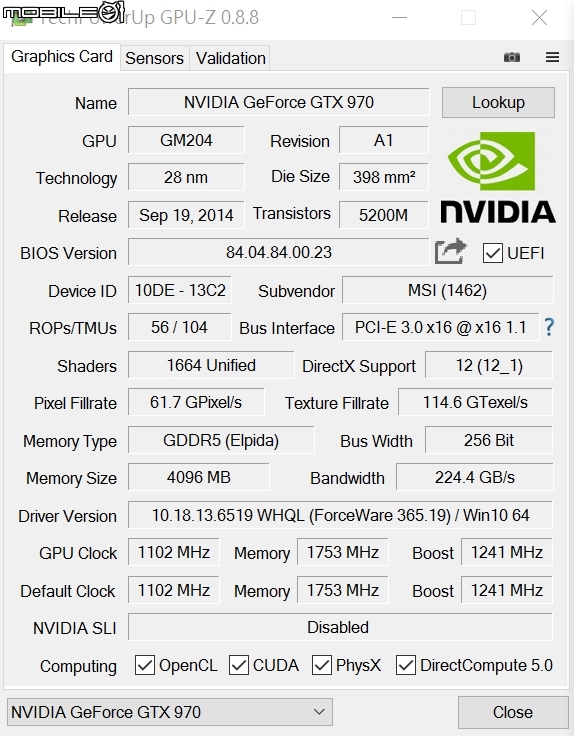

主機內搭載的NVIDIA GTX970顯示卡裡面具備了1664個CUDA運算核心,預設運作時脈為1102MHz。

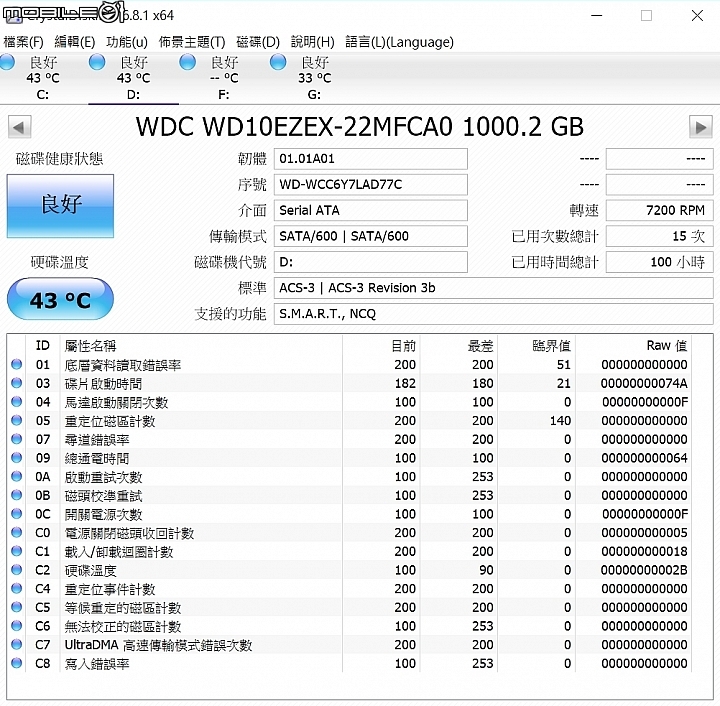

儲存規格的部分,這次借測的機器裡面有內建了一張256GB容量的金士頓M.2固態硬碟以及一個WD 1TB藍標硬碟,轉速規格為7200rpm,並有具備64MB的快取記憶體。




內建的M.2固態硬碟是這款電腦的主要系統碟,扣除系統以及內建軟體後的容量還有174GB左右,至於WD 1TB藍標硬碟則是作為資料儲存碟,格式化之後大約有903GB的可用空間。



處理器效能測試

在CPU-Z軟體的測試中,內建的Intel Core i7-6700處理器單核心效能測試結果為1935分,多核心效能測試結果為7930分。


在CINEBENCH R15軟體測試中,處理器單核心效能測試結果為159cb、多核心效能測試結果726cb、OpenGL顯示效能結果為59.76fps。


在Nuclearus Multi Core軟體效能測試中,處理器效能測試結果總分為29032分。

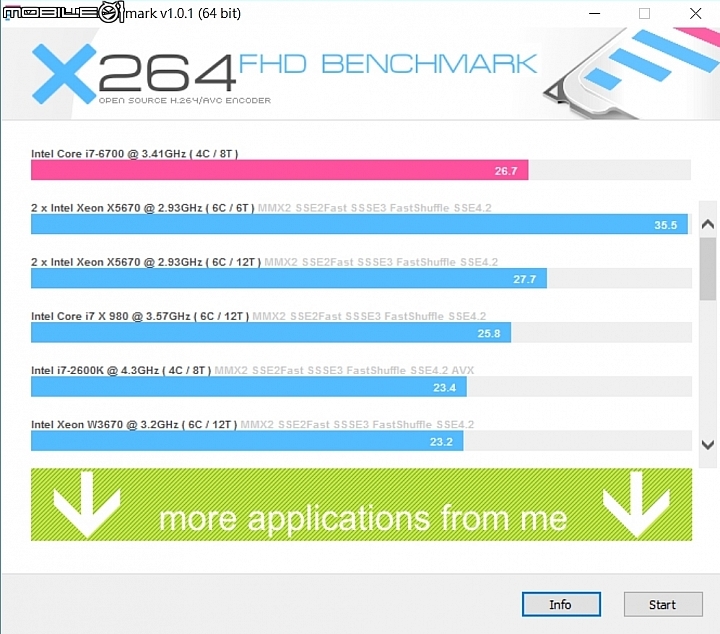

透過X264 FHD Benchmark軟體測試影像轉檔效能時,內建的處理器轉檔效能測試結果為26.7FPS。


記憶體效能測試

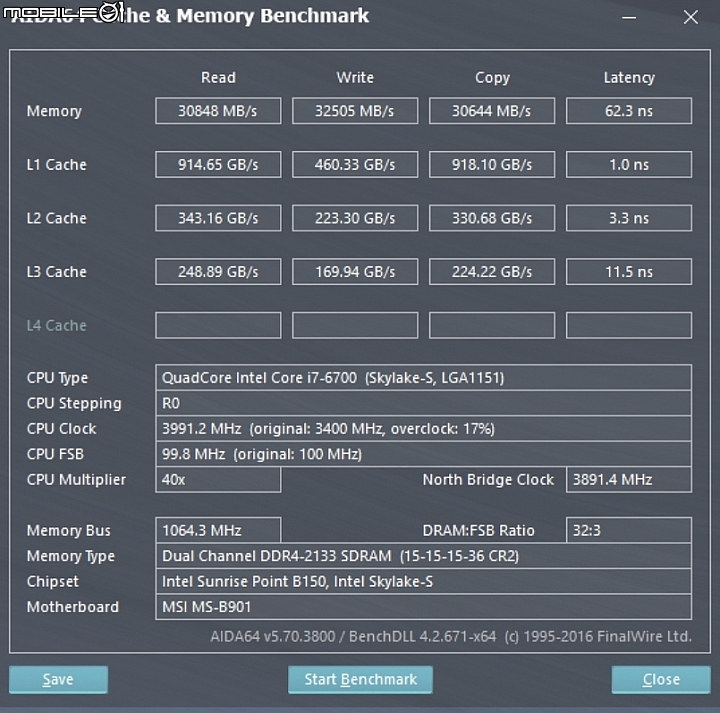

實際使用AIDA 64軟體來測試記憶體效能時,內建記憶體讀取效能測試結果為30848MB/s、寫入效能為32505MB/s、複製效能為30644MB/s、延遲結果為62.3ns。


硬碟效能測試

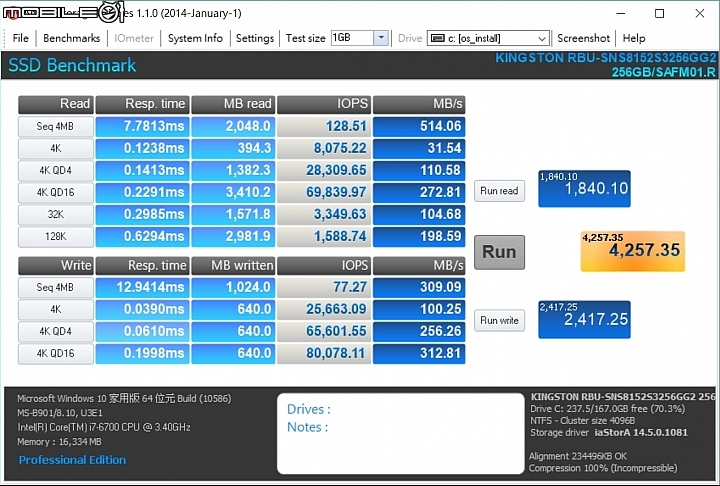

透過Anvil's Storage Utilities軟體測試金士頓M.2 256GB固態硬碟時,循序讀取與寫入效能結果分別為514MB/s與309.09MB/s,總分結果為4257.35分。


透過Anvil's Storage Utilities軟體測試WD 1TB藍標硬碟時,循序讀取與寫入效能結果分別為173MB/s與122.96MB/s,總分結果為343.55分。


當CrystalDiskMark軟體設定為隨機模式測試金士頓M.2 256GB固態硬碟時,硬碟的循序讀寫效能測試結果分別為514.2MB/s和335.1MB/s;4K項目的讀寫測試結果分別為21.7MB/s以及118.4MB/s。

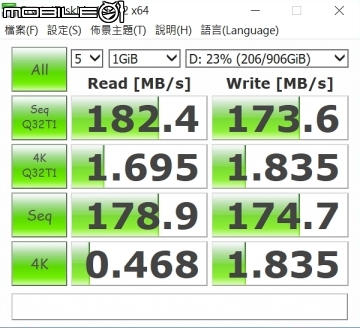

測試WD 1TB藍標硬碟時,硬碟的循序讀寫效能測試結果分別為178.9MB/s和174.7MB/s;4K項目的讀寫測試結果分別為0.468MB/s以及1.835MB/s。


3D遊戲效能測試

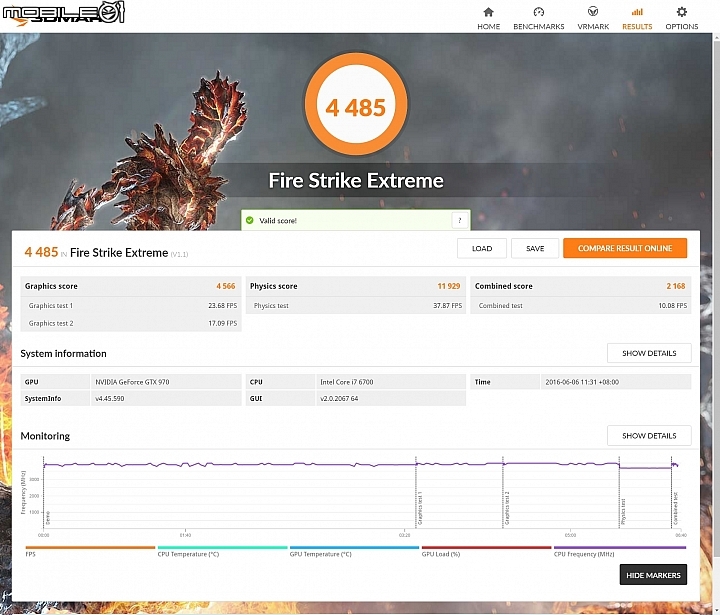

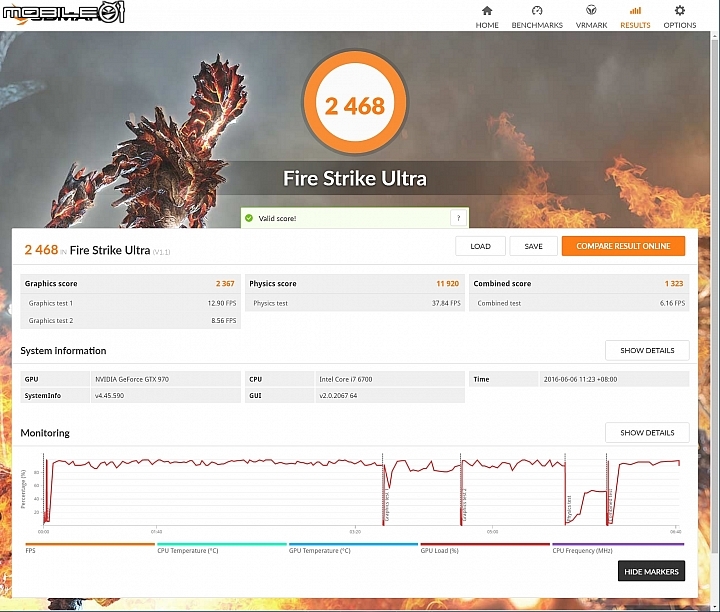

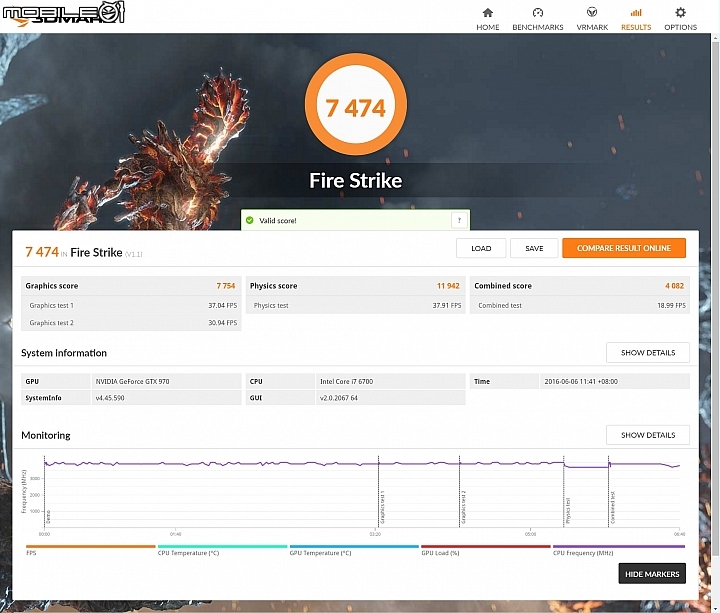

這款Aegis電腦在3D Mark軟體的Fire Strike Ultra、Fire Strike Extreme以及Fire Strike場景項目的測試結果分別為2468分、4485分以及7474分。

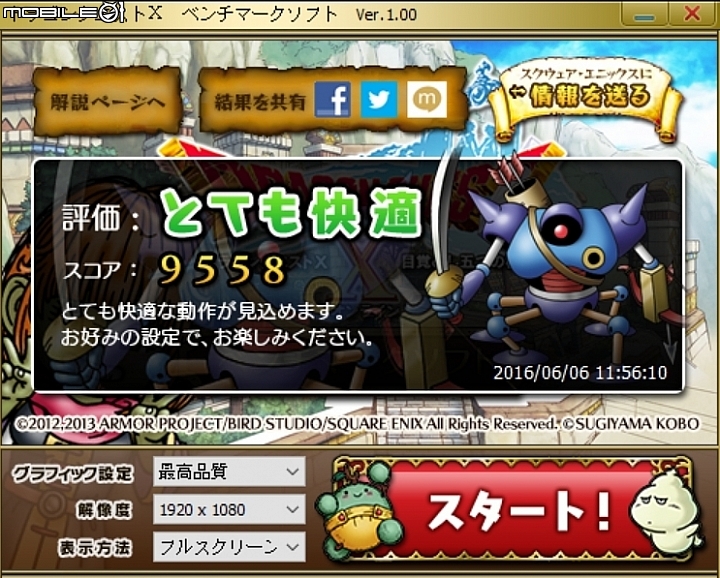

在勇者鬥惡龍遊戲測試中,當遊戲影像設定為解析度1920x1080,並將影像品質設定為「最高品質」等級時,測試結果總分為9558分。

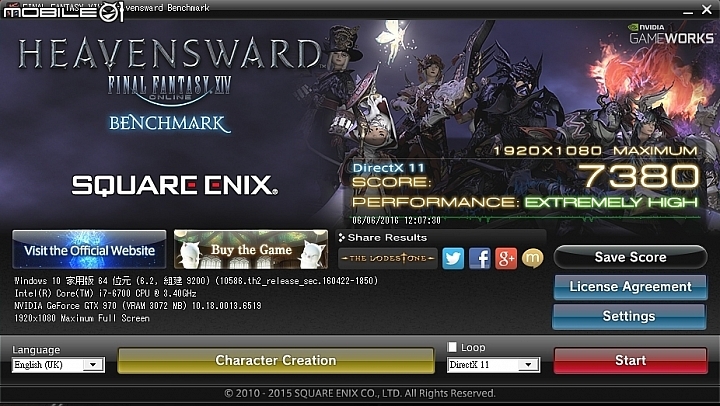

在太空戰士14-HEAVENSWARD遊戲測試中,當遊戲影像設定為解析度1920x1080,並將影像品質設定為「最高」時,測試結果總分為7380分。當解析度調整至3840x2160時,測試結果總分為3386分。

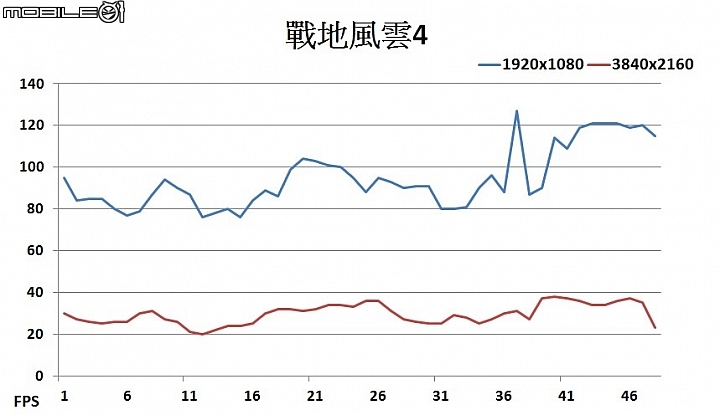

實際玩戰地風雲4遊戲,並將反鋸齒選項開啟FXAA以及「高」顯示特效設定時,解析度1920x1080的每秒平均遊戲畫面為94.58FPS、開到3840x2160解析度的每秒平均遊戲畫面為29.54FPS。

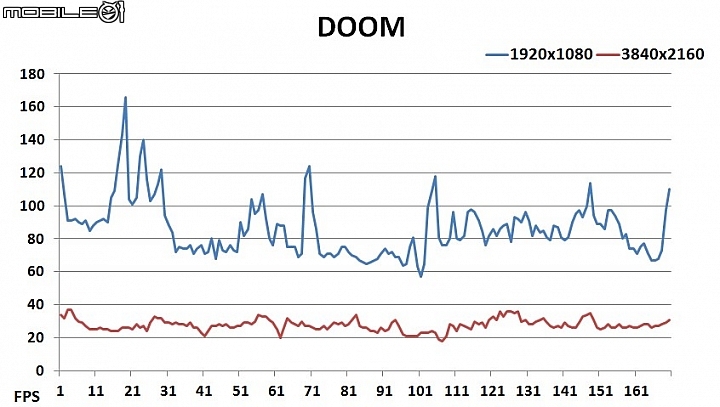

實際玩DOOM毀滅戰士遊戲,並將顯示選項都開到超高時,解析度1920x1080的每秒平均遊戲畫面為86.07FPS、開到3840x2160解析度的每秒平均遊戲畫面為27.6FPS。

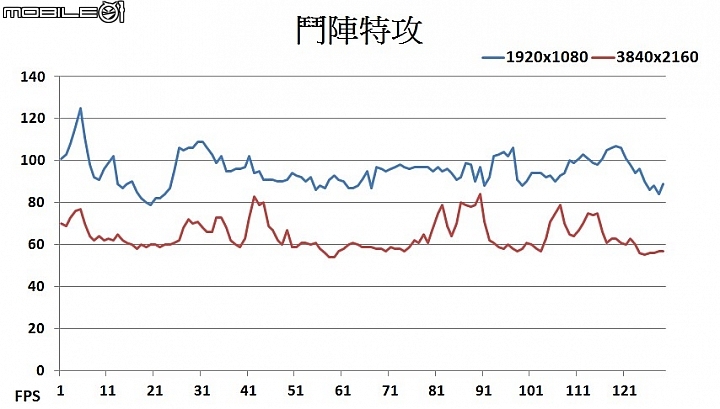

實際玩鬥陣特攻遊戲,並將顯示選項都開到最高時,解析度1920x1080的每秒平均遊戲畫面為95.4FPS、開到3840x2160解析度的每秒平均遊戲畫面為64.29FPS。

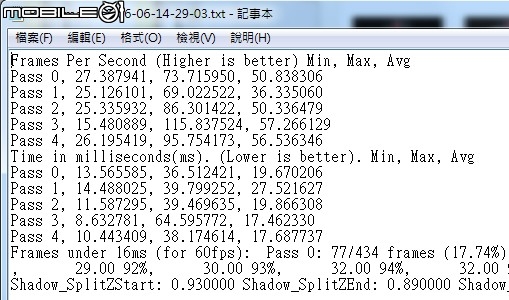

在GTA 5遊戲測試中,當遊戲影像設定為解析度1920x1080,並開啟FXAA、MSAA 4X、TXAA等反鋸齒選項以及非常高等級的特效選項時,五個場景的每秒平均畫面張數大約都在36~57之間。


在古墓奇兵遊戲測試中,當遊戲影像設定為解析度1920x1080,並開啟最高等級的顯示選項時,每秒平均畫面張數的測試結果為59.9FPS,將解析度開到3840x2160的每秒平均畫面張數的測試結果為25.7FPS。




運作溫度測試

在待機狀態時,處理器運作溫度大約是30度上下,GPU運作溫度也差不多在31度。

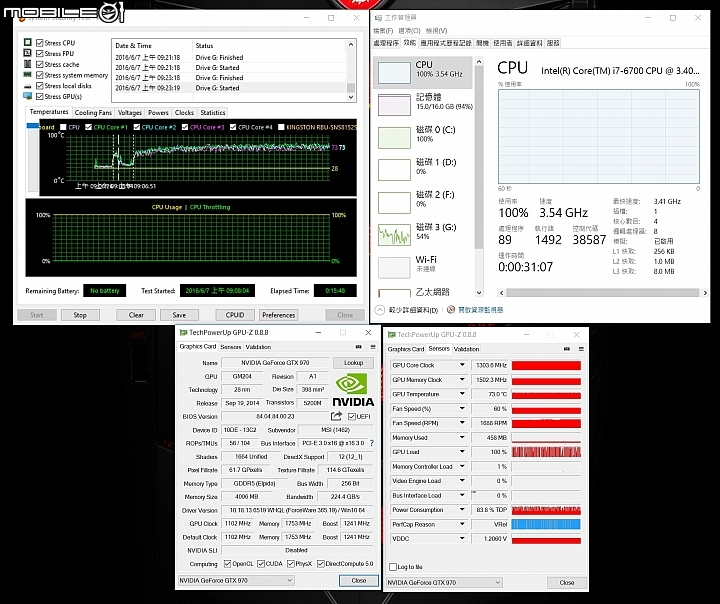

接著透過AIDA64軟體燒機15分鐘之後,運作溫度大約會控制在80度以內,顯示卡溫度則會控制在73度。


試用總結

微星這次推出的Aegis遊戲主機不僅造型搶眼,在不到20公升的體積內還能夠搭載GTX970等級的顯示卡,就這樣的體積設計來說,規格的確是相當不錯,而且也因為Core i7處理器以及GTX970顯示卡的加持,讓這款Ageis主機在遊戲方面也都有不錯的效能表現,所以要是想要找體積小一點的遊戲主機,而且本身遊戲解析度需求只有Full HD的話,微星這台Ageis應該就能夠應付大部分的遊戲需求囉!
