在NVIDIA推出創始版GTX1080顯示卡之後,華碩也隨即推出了一款ROG STRIX GTX1080顯示卡。相較於NVIDIA的創始版GTX1080,華碩這次推出的ROG版本不僅電路與供電用料都重新設計過,更改用了三風扇散熱氣來加強顯示卡的散熱效果,而且在散熱器上還特別加入了LED背光來增添顯示卡的外型特色。此外,在影像輸出端子設計方面,華碩的ROG STRIX GTX1080則是採用了雙HDMI設計,提供使用者更彈性的連結應用。


小編在之前的文章已經有介紹過NVIDIA創始版GTX1080顯示卡以及一些PASCAL繪圖晶片的一些新功能特色,所以這邊就不再重新敘述,若是有興趣的網友可以參考小編之前撰寫過的效能大躍進 NVIDIA GeForce GTX1080實測這篇文章,這次就直接來看華碩這款自製卡的特色與規格吧!華碩這次推出的自製GTX1080顯示卡是ROG系列的STRIX GAMING GTX1080,從外盒上便可看到這款顯示卡是採用三風扇的散熱設計,而且外盒上的STRIX字樣也特別用了彩色設計來凸顯這款顯卡所支援的AURA技術,可讓使用者透過軟體來調整顯示卡上的LED背光燈色與顯示模式。


外盒背面有標示了這款顯示卡的六個重點特色,包含扇葉的特殊設計、全自動化組裝、自訂燈色、雙HDMI端子、內建兩個外接風扇的4Pin電源以及隨附華碩Tweak II操控軟體。


內盒包裝上還有特別印上STRIX字樣。


產品包裝內有提供了一個配件盒,而底下便是這款顯示卡的放置空間。

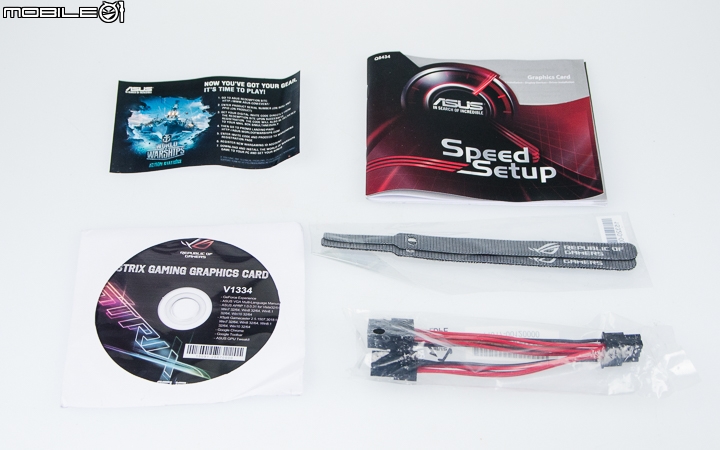

隨附配件盒裡面主要提供了紙本說明書、軟體光碟片、雙6Pin轉8Pin電源線、魔鬼粘整線帶以及戰艦世界的遊戲寶物兌換卷。


華碩ROG STRIX GAMING GTX1080顯示卡上搭載了三個9公分的風扇來加強散熱,而且比較特別的一點,就是散熱器外罩上還有加入LED燈條的設計,實際運作時還可依照自己的喜好來調整燈色與顯示模式。

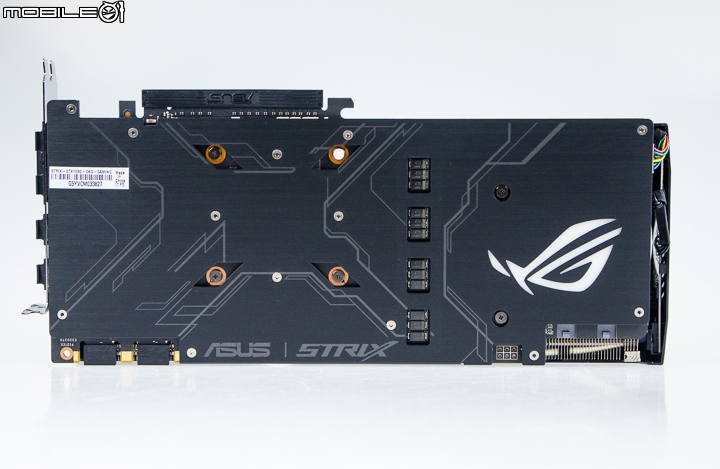

顯示卡背面有加入了一片鋁質金屬背板,可用來增加PCB板的散熱效果,同時也能減少板彎的情況。另外,這次背板上的ROG圖樣也有加入背光設計,並且同樣能夠自訂燈色以及顯示模式。


由於這款顯示卡的電路板與散熱器都重新設計過,所以長度規格也比創始版GTX1080更長一點,大約是30公分左右。

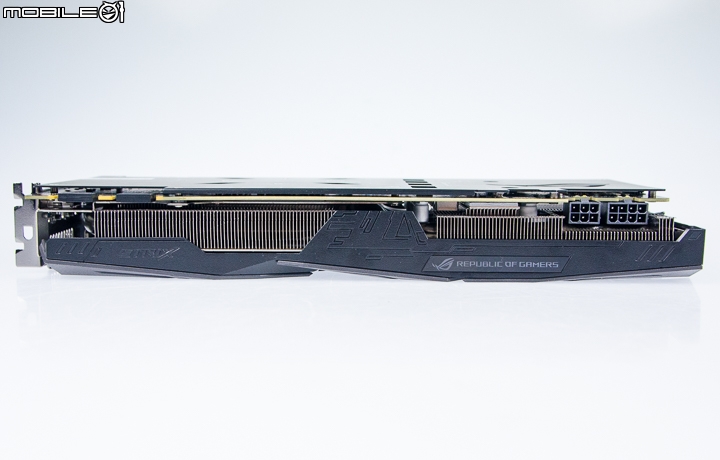

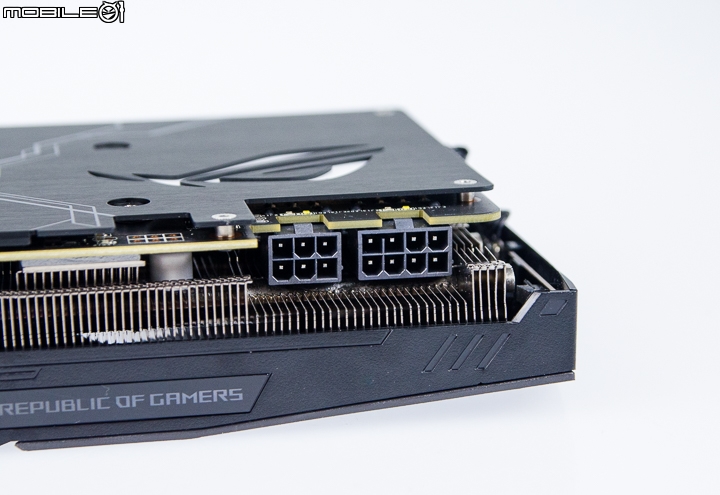

顯示卡的供電規格採用了6+8Pin的設計,讓顯示卡在超頻時能夠有更足夠的供電。


在顯示輸出端子設計方面,ROG STRIX GAMING GTX1080跟NVIDIA創始版比較不同的地方就是將其中一組DP改為HDMI,一共提供了兩組HDMI、兩組DP以及一組DVI等端子。支所以會有這樣的設計,主要也是為了讓使用者在連結VR裝置的同時也能夠有另外一組HDMI去連結其它顯示裝置。

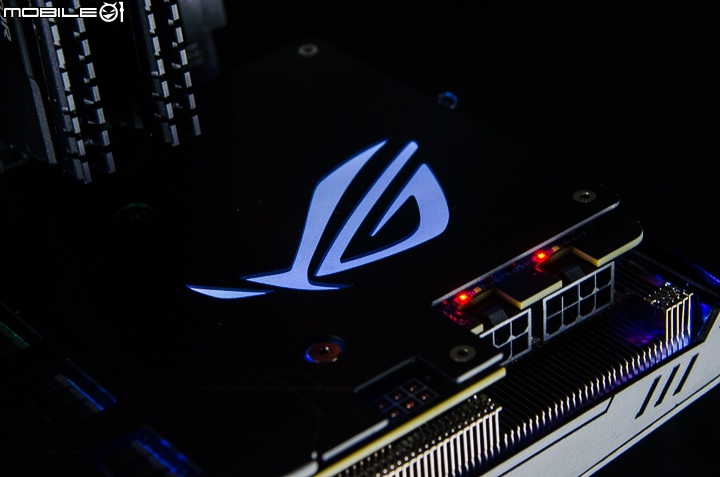

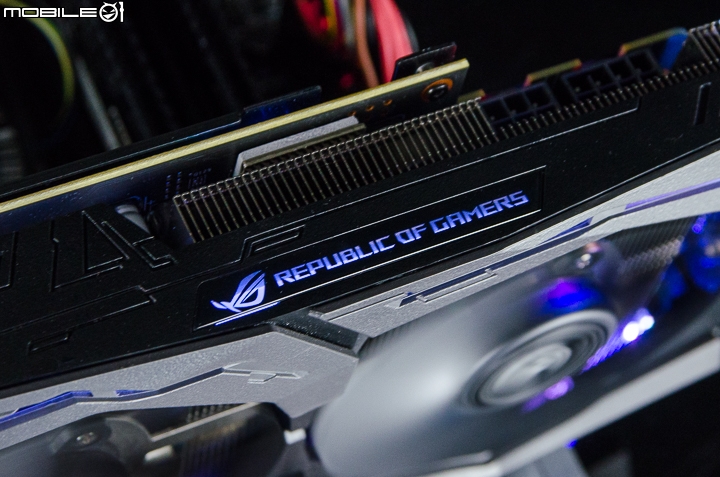

顯示卡實際運作時,除了散熱外罩上的燈條會發亮之外,背後與上方的ROG圖樣也都有背光顯示設計。




接著卸下散熱器來看一下內部的設計吧!


華碩ROG STRIX GAMING GTX1080顯示卡也是採用了自家的DirectCU散熱技術,利用4根8mm與1根6mm的銅質熱導管直接接觸繪圖晶片來加速導熱,讓繪圖晶片產生的廢熱可以更快速導向鋁擠鰭片,並透過散熱器上搭配的三個9公分風扇來加速散熱。

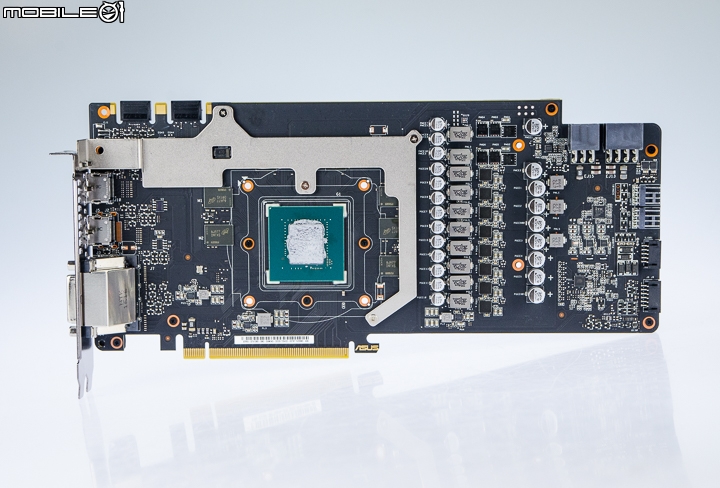

這款顯示卡上各個元件都是透過華碩自動化組裝焊接技術製作,比起過去手工焊接的產品看起來更加整齊,同時也能夠增加顯示卡的良率。

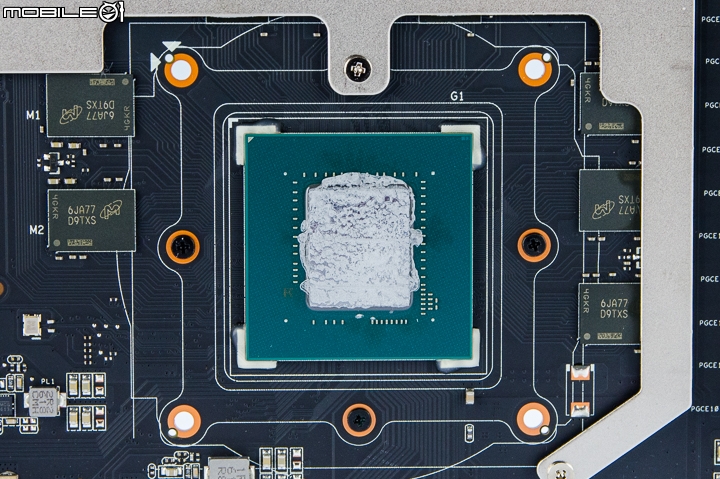

顯示卡上搭載的NVIDIA GTX1080繪圖晶片,詳細代號為GP104-400-A1。

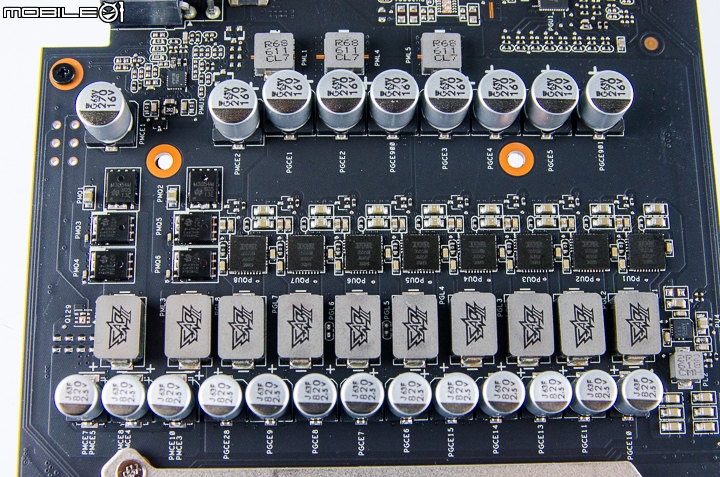

顯示卡上的供電元件是採用8+2相的供電設計。

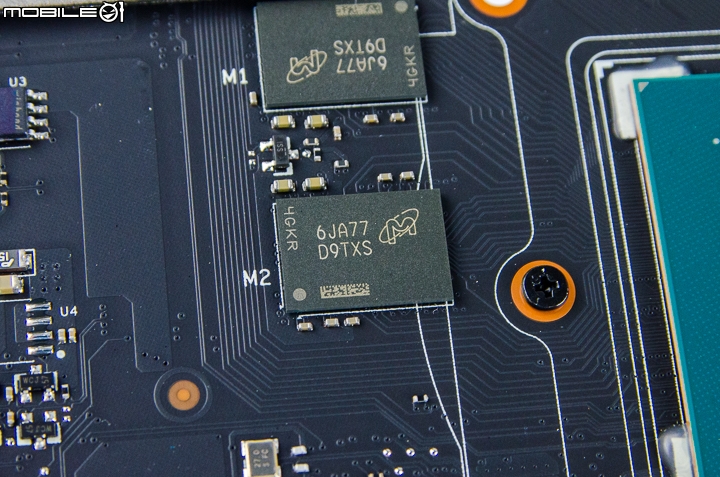

顯示記憶體是採用美光製造的D9TXS GDDR5X顆粒,總容量為8GB。

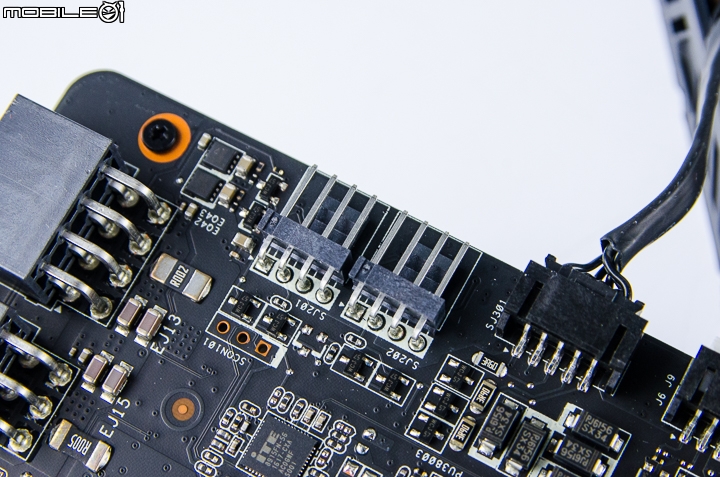

這款顯示卡在電路板上還有特別加入了兩個4Pin電源,讓有需要的使用者可以自己擴充風扇來加強散熱。

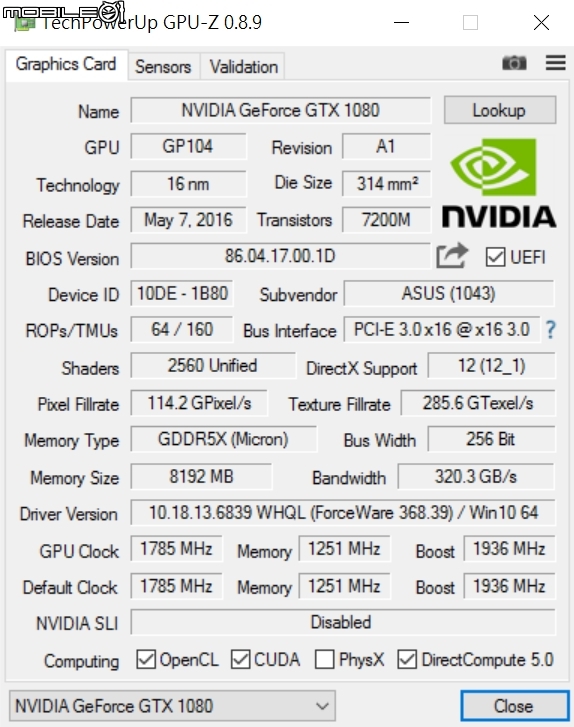

透過GPUz軟體可以看到這款ROG顯示卡的預設時脈已經有預先超頻至1785MHz,記憶體時脈則是跟創始版一樣保持在1251MHz。


隨附軟體

GPU Tweak II調校軟體

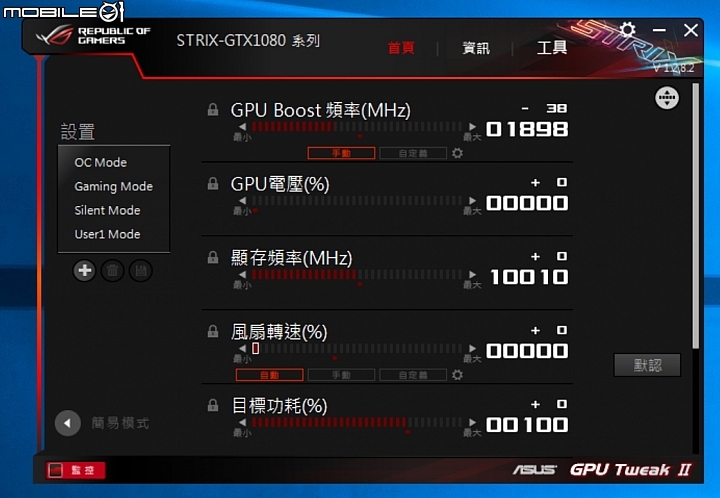

華碩針對這款ROG顯示卡有提供了GPU Tweak II軟體,可以用來監控或是調整顯示卡運作時脈與電壓之類的設定。在軟體主畫面上有設置了超頻、遊戲以及靜音三種情境,可以幫助使用者快速調整顯示卡的參數設定。


若是有想要進一步設定顯示卡參數,可以進入專家模式頁面來調整更多選項,而且還可以儲存多個參數設定,方便使用者快速切換使用。



AURA背光設定軟體

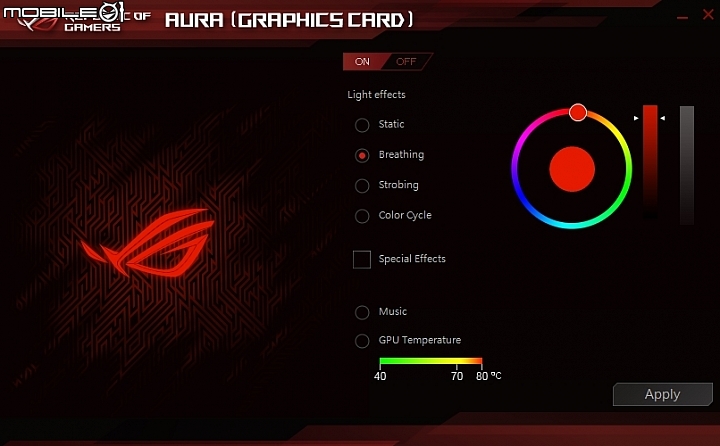

針對顯示卡上的背光設定,華碩這次有提供了一個叫做AURA的軟體讓使用者自己調整顯示卡的LED背光顏色,而且還有提供多種運作模式可以切換,甚至也能夠依照GPU溫度的變化來顯示不同燈色,讓使用者可以更直覺監控顯示卡運作狀況。



實際測試

接著就來看一下華碩這款GTX1080顯示卡效能表現吧!這次也有拿了創始版GTX1080顯示卡來一起測試做個對照組,好讓網友們可以更瞭解這款顯示卡的效能表現。底下是這次測試所搭配的各項零組件清單,一樣先給大家做個參考。

處理器:Intel Core i7-6700K
主機坂:華碩ROG M8e
硬碟機:PLEXTOR M6S 256GB固態硬碟
記憶體:金士頓DDR4-3000 4GBx2
電源供應器:技嘉ODIN 1200W
作業系統:Windows 10 64位元

3DMark軟體測試

在3DMark軟體的Fire Srike、Extreme以及 Ultra三個場景測試中,華碩ROG GTX1080顯示卡的測試結果總分為5410分、10127分與18703分。創始版GTX1080的測試結果總分為5078分、9426分與17154分。


Unigine軟體測試

Unigine Heaven 4.0測試結果

當解析度設定在1920x1080與3840x2160,並開啟4XAA反鋸齒選項以及最高等級的顯示特效時,華碩ROG GTX1080顯示卡的每秒平均張數測試結果為139.9FPS與31.8FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為131.5FPS與31FPS。


Unigine Valley測試結果

當解析度設定在1920x1080與3840x2160,並開啟4XAA反鋸齒選項以及最高等級的顯示特效時,華碩ROG GTX1080顯示卡的每秒平均張數測試結果為139.3FPS與42.2FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為133.1FPS與39.8FPS。


各項遊戲測試

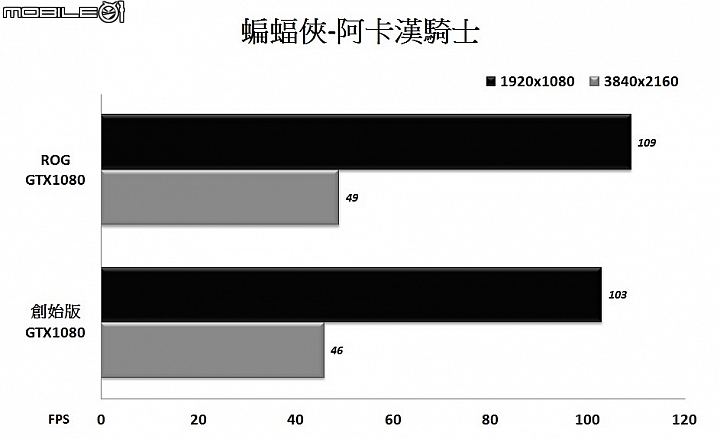

蝙蝠俠 黑暗騎士遊戲測試

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,華碩ROG GTX1080顯示卡的每秒平均張數測試結果為109FPS與49FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為103FPS與46FPS。



DOOM毀滅戰士遊戲測試

當解析度設定在1920x1080與3840x2160,並開啟超級等級的顯示特效時,華碩ROG GTX1080顯示卡的每秒平均張數測試結果為152.57FPS與59.4FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為160.24FPS與57.79FPS。



GTA5遊戲測試

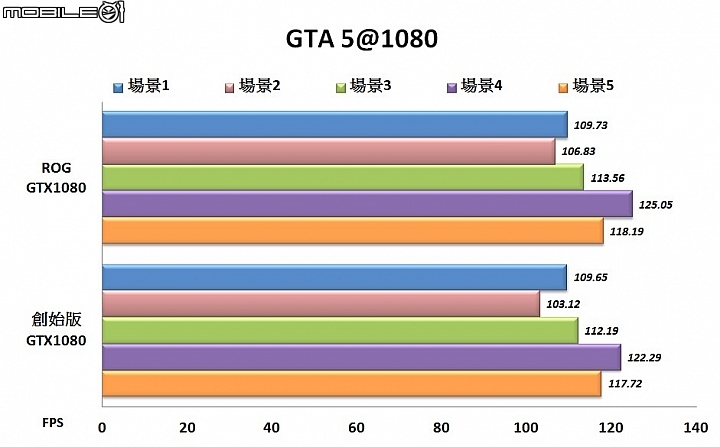

在GTA 5遊戲中,當開啟解析度1920x1080,並將顯示材質選項設定為「非常高」,且開啟MSAA 4X以及NVIDIA TXAA反鋸齒設定時,華碩ROG GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為109.73、106.83、113.56、125.05、118.19FPS;創始版GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為109.65;103.12、112.19、122.29、117.72FPS。

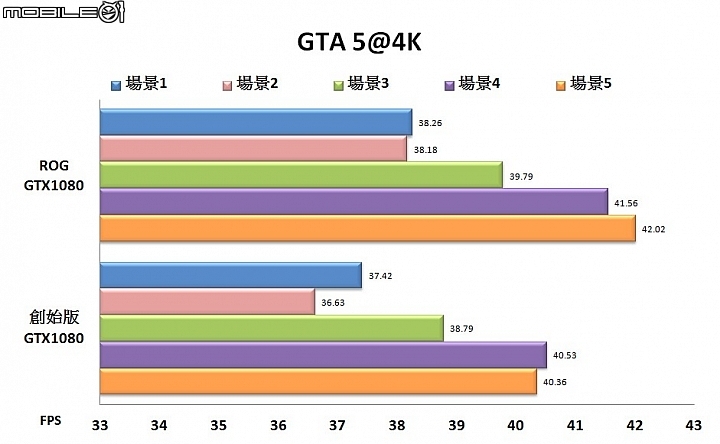

當開啟解析度3840x2160 並保持一樣的顯示設定時,碩ROG GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為38.26、38.18、39.79、41.56、42.02FPS;創始版GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為37.42、36.63、38.79、40.53、40.36FPS。

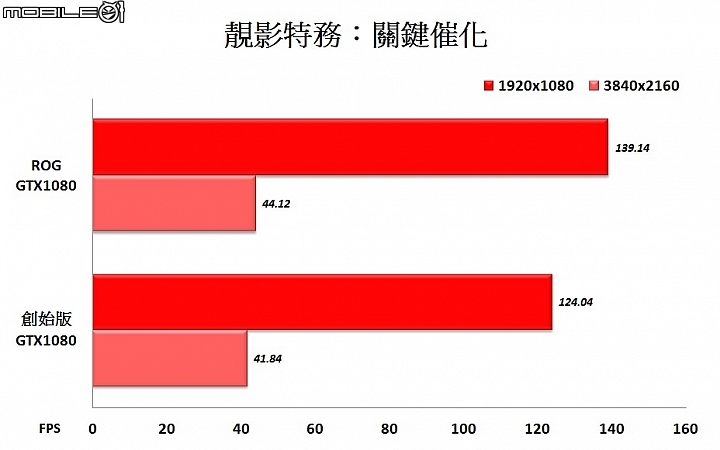

靚影特務:關鍵催化

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,華碩ROG GTX1080顯示卡顯示卡的每秒平均張數測試結果為139.14FPS與44.12FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為124.04FPS與41.84FPS。

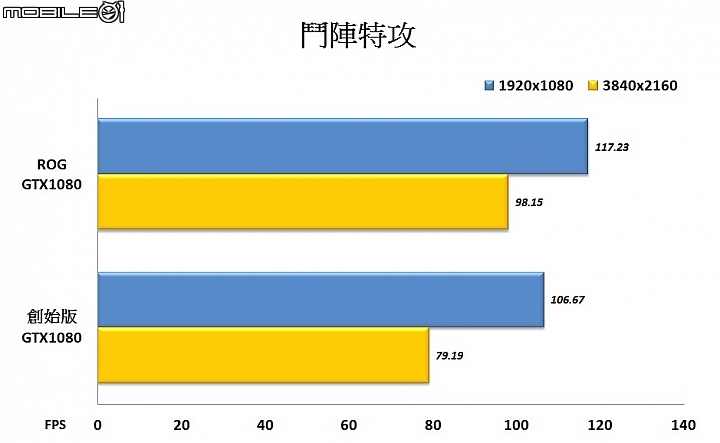

鬥陣特攻測試

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,華碩ROG GTX1080顯示卡顯示卡的每秒平均張數測試結果為117.23FPS與98.15FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為106.67FPS與79.19FPS。

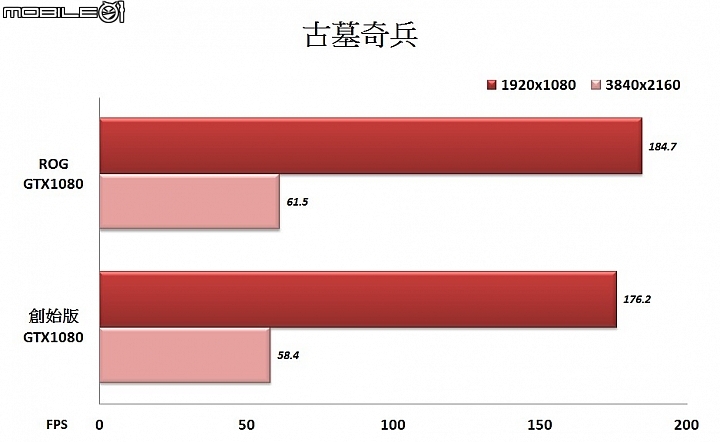

古墓奇兵遊戲測試

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,華碩ROG GTX1080顯示卡顯示卡的每秒平均張數測試結果為184.7FPS與61.5FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為176.2FPS與58.4FPS。


實際運作溫度測試

在室溫26度以及裸機運作的狀況下,由於華碩ROG GTX1080在顯示卡未超過60℃之前,風扇都是保持完全靜止的狀態,所以待機溫度筆創始版稍微高一點,大約會保持在45~47℃左右。接著透過Furmark軟體實際燒機15分鐘之後,華碩ROG GTX1080顯示卡的運作溫度則會控制在67℃以內。


實際耗電量測試

當系統在待機狀態時,搭載華碩ROG GTX1080顯示卡的系統總功耗約為80瓦、搭載創始版GTX1080顯示卡的系統總功耗約為76瓦搭。

實際玩GTA5時,搭載華碩ROG GTX1080顯示卡的系統總功耗約為310瓦、搭載創始版GTX1080顯示卡的系統總功耗約為300瓦。

實際玩鬥陣特攻時,搭載華碩ROG GTX1080顯示卡的系統總功耗約為285瓦、搭載創始版GTX1080顯示卡的系統總功耗約為260瓦。

當系統執行3DMark軟體測試時,搭載華碩ROG GTX1080顯示卡的系統總功耗約為315瓦、搭載創始版GTX1080顯示卡的系統總功耗約為295瓦。

最後透過Furmark軟體讓GPU達到滿載運作的狀態時,搭載華碩ROG GTX1080顯示卡的系統總功耗約為340瓦、搭載創始版GTX1080顯示卡的系統總功耗約為308瓦。


測試總結

華碩這次推出的ROG STRIX GTX1080顯示卡由於預設運作時賣就已經有超頻調校,所以效能表現自然也就比創始版更好一些,而且在華碩自家散熱器的加持下,即便燒機滿載的狀態也能夠將運作溫度控制在70℃以內,再加上LED背光的顯示設計,無論外型、散熱或是效能方面的表現也都具有不錯的水準,若是價格能夠接受的話,的確是個不錯的GTX1080顯示卡選擇。
