在NVIDIA推出GTX1080顯示卡之後,微星也隨即推出自家GAMING系列的GTX1080顯示卡。微星這次推出的GAMING系列GTX1080顯示卡除了透過更高的運作時脈來提昇效能表現之外,還採用了新一代的Twin FROZR VI散熱技術來加強顯示卡的散熱效果以及風扇的耐用度表現,讓顯示卡在效能提昇的同時也能夠更穩定地運作。


微星GTX1080 GAMING X顯示卡規格介紹

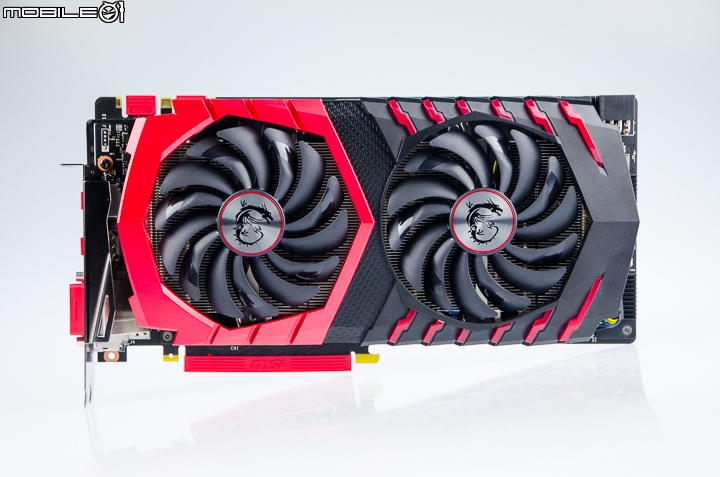

由於這次借測的微星GTX1080顯示卡已經流浪過許多地方,外盒看起來有點殘破,所以這次就直接來看顯示卡主體吧!微星目前在Gaming系列有推出GAMING Z、GAMING X以及GAMING三種版本的GTX1080顯示卡。三款顯示卡的外觀與散熱設計都差不多,皆是採用微星最新的Twin FROZR VI散熱技術,主要的差異則是在於繪圖核心預設時脈設定有所不同,而這次測試的顯示卡版本其中的GAMING X。

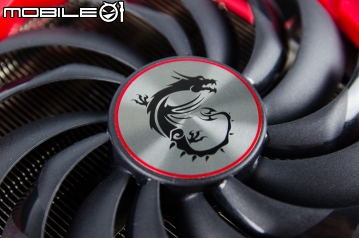

微星新一代的Twin FROZR VI散熱器上搭載的兩個10公分散熱風扇不僅導入引流扇葉設計來加大風流,還特別採用了雙滾珠軸承設計,以加強風扇的耐用度。


這次的Twin FROZR VI散熱器上也特別加上了LED背光設計,讓顯示卡在運轉時看起來比較醒目一點,不過散熱器上的LED燈只能夠調整顯示模式,顯示燈色只有紅色背光,若是可以加入多種燈色顯示或許會更有特色。


微星這款GTX1080 GAMING X顯示卡長度比NVIDIA創始版稍微長一點,長度規格大約是27.5公分。

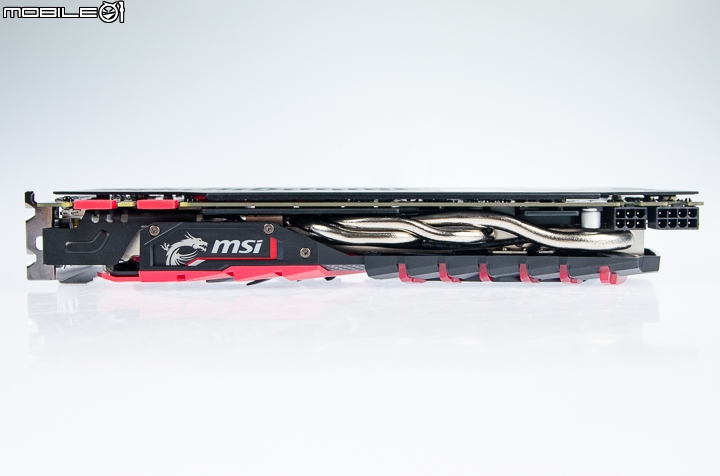

顯示卡上方的MSI字樣也可以透過軟體來調整顯示模式與燈色。

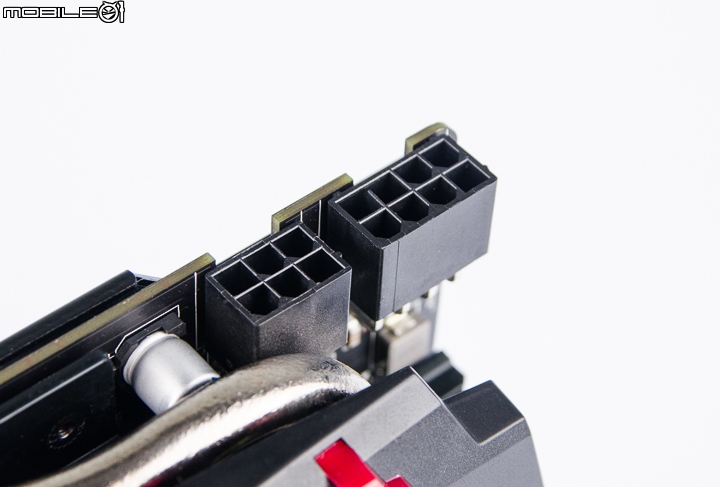

供電設計方面則是採用6+8Pin的設計,讓顯示卡在超頻狀態運作時能夠有較充足的供電。

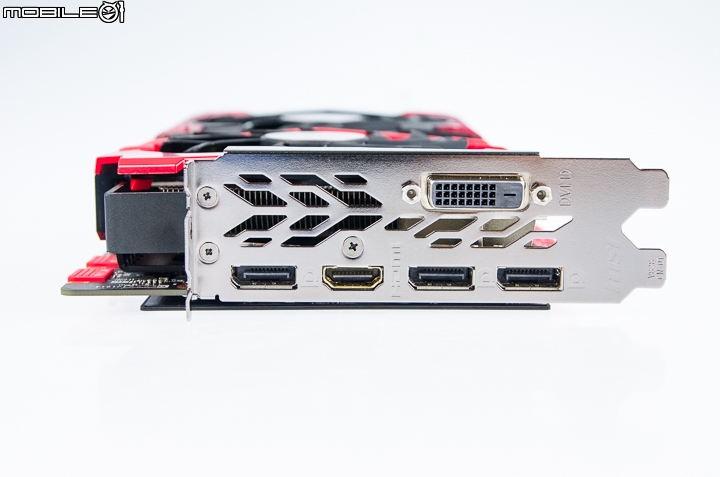

顯示輸出規格方面跟NVIDIA創始版GTX1080一樣是提供了三組DP、一組HDMI 2.0以及一組DVI影音端子。

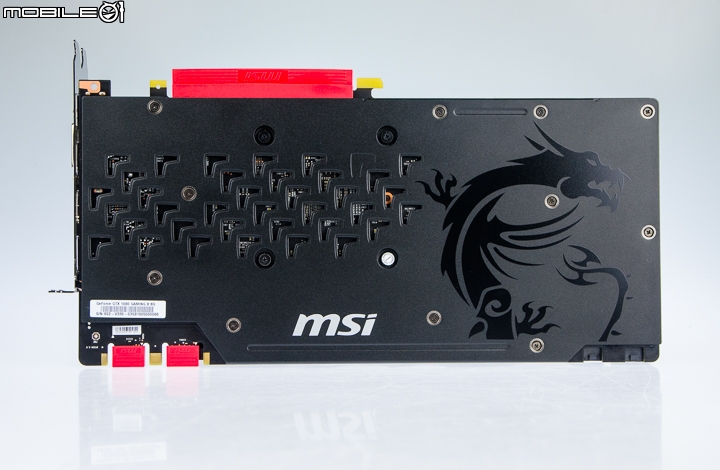

顯示卡背面有加入一片具備龍型圖騰設計的金屬背板來加強電路板散熱以及減少板彎的問題,而背板上的開孔設計看起來似乎是以龍麟為發想。

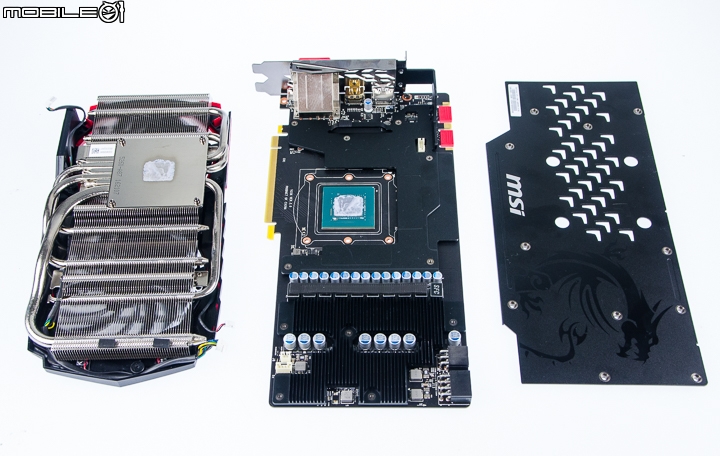

卸下散熱器後可以看到顯示卡電路板除了背面有加入金屬背板之外,在記憶體以及供電元件的位置上也都有加入金屬板與散熱片來加強散熱效果。


在GTX1080 GAMING X顯示卡上搭載的Twin FROZR VI散熱器吸熱基底是採用銅底鍍鎳的材質,並有設置5根6mm與1根8mm規格的銅質熱導來加強導熱效果,讓繪圖晶片產生的廢熱可以更快速導向鋁擠鰭片。

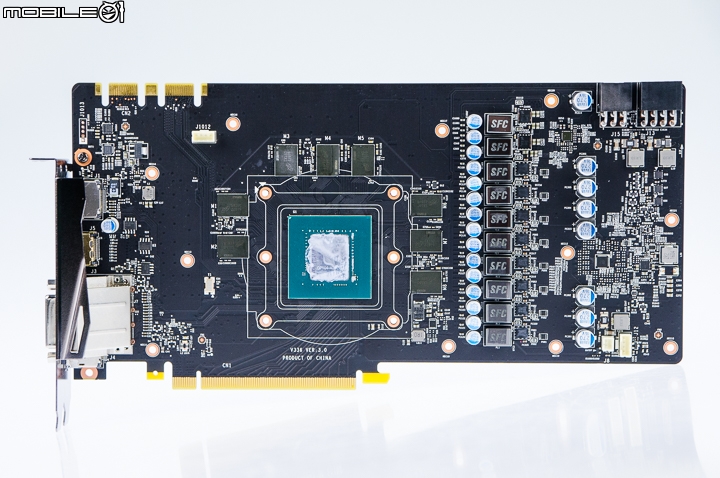

顯示卡電路板正面一覽。


顯示卡上搭載的NVIDIA GP104-400-A1繪圖晶片。

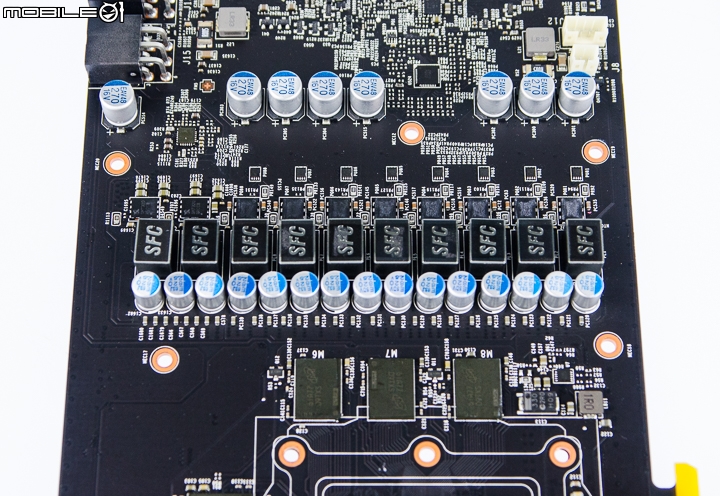

針對繪圖晶片的供電是採用10相供電模組設計。

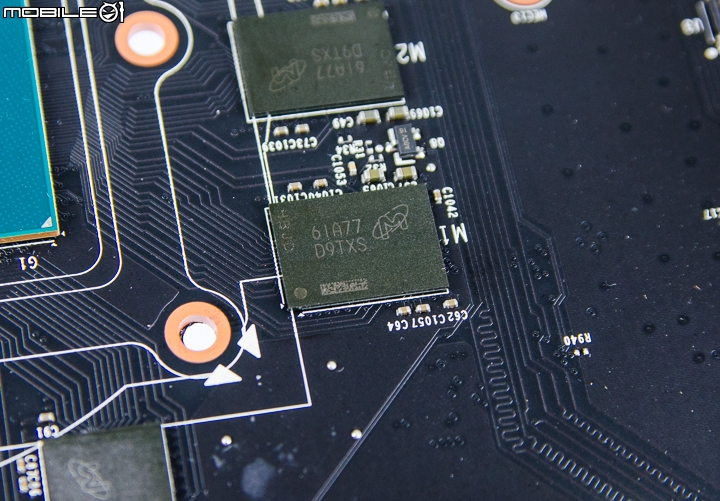

在顯示卡上一共搭載了8顆美光推出的GDDR5X顯示記憶體顆粒,詳細型號為D9TXS。

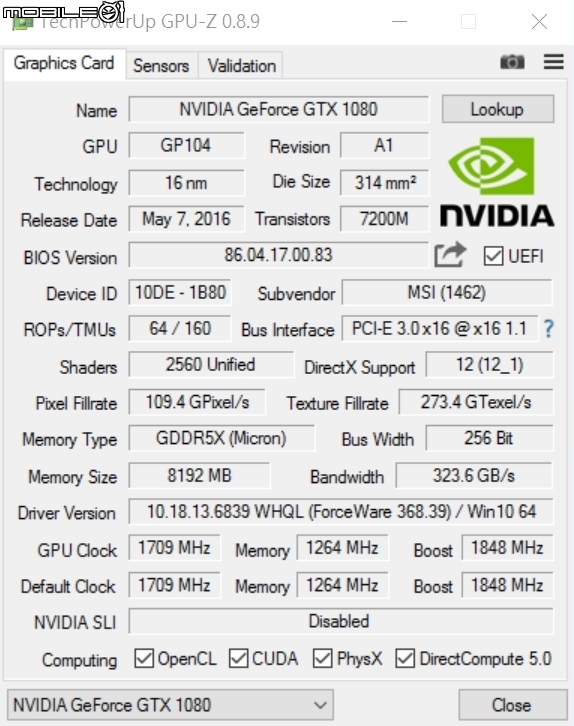

實際安裝到電腦並透過GPUz軟體可以看這款顯示卡預設的繪圖核心運作時脈已經有超頻只1709MHz,而記憶體運作時脈也有小超到1264MHz。


微星Gaming APP

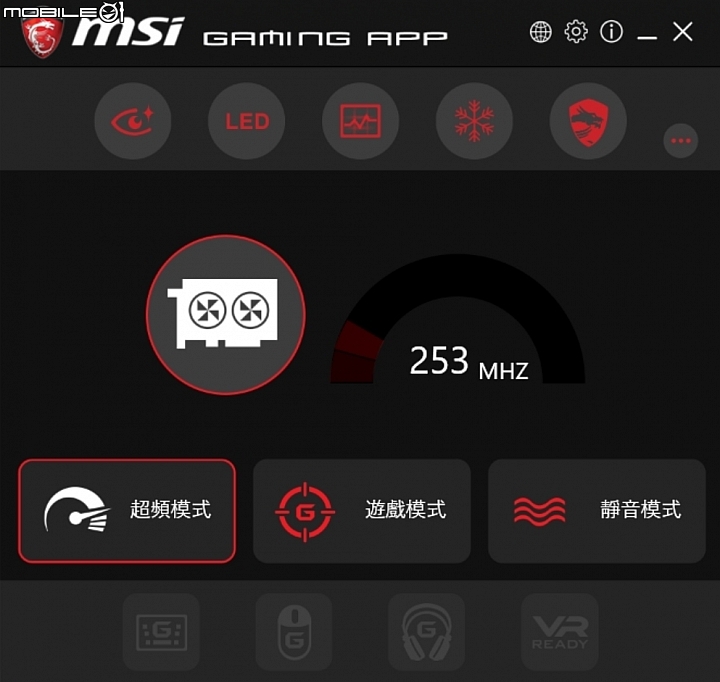

這次顯示卡隨附的軟體是微星自家推出的新版GAMING APP應用軟體,操作介面比之前版本更大一點,讓使用者比較好操作。至於功能方面則是大同小異,同樣是直接設置了超頻、遊戲以及靜音三種運作模式,不需要關機就可以快速切換設定。而上方的小按鍵則是提供了顯示畫面、LED背光、運作監測、全速風扇運轉以及微星DragonEye等功能。


顯示卡預設的運作模式就是超頻模式,繪圖晶片運作時脈會達到1709MHz。

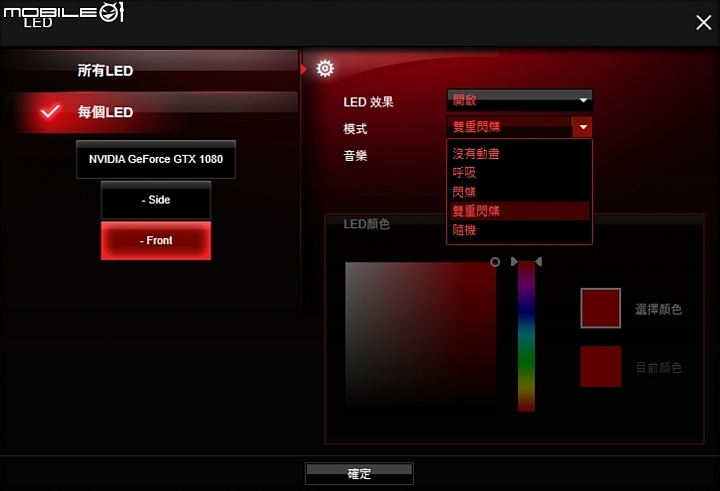

在LED選項頁面內可以讓使用者自己調整背光顯示模式以及側邊MSI字樣的燈色。


實際測試

接著就來看一下微星這款GTX1080 GAMING X顯示卡的效能表現吧!這次同樣會拿創始版GTX1080顯示卡來做個對照組,讓網友們可以更瞭解這款顯示卡的效能表現。底下是這次測試所搭配的各項零組件清單,一樣先給大家做個參考。

處理器:Intel Core i7-6700K
主機坂:華碩ROG M8e
硬碟機:PLEXTOR M6S 256GB固態硬碟
記憶體:金士頓DDR4-3000 4GBx2
電源供應器:技嘉ODIN 1200W
作業系統:Windows 10 64位元

3DMark軟體測試

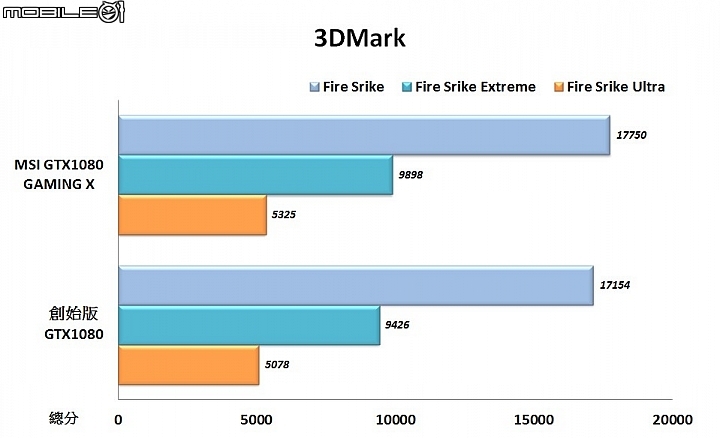

在3DMark軟體的Fire Srike、Extreme以及 Ultra三個場景測試中,微星GTX1080 GAMING X顯示卡的測試結果總分為5325分、9898分與17750分。創始版GTX1080的測試結果總分為5078分、9426分與17154分。


Unigine軟體測試

Unigine Heaven 4.0測試結果

當解析度設定在1920x1080與3840x2160,並開啟4XAA反鋸齒選項以及最高等級的顯示特效時,微星GTX1080 GAMING X顯示卡的每秒平均張數測試結果為139.1FPS與32.4FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為131.5FPS與31FPS。


Unigine Valley測試結果

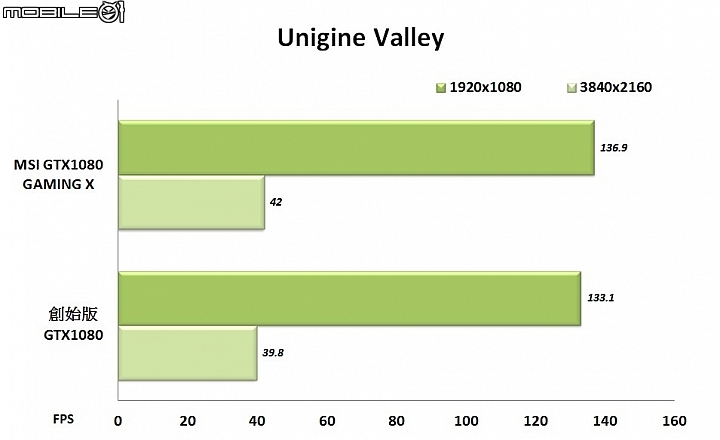

當解析度設定在1920x1080與3840x2160,並開啟4XAA反鋸齒選項以及最高等級的顯示特效時,微星GTX1080 GAMING X顯示卡的每秒平均張數測試結果為136.9FPS與42FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為133.1FPS與39.8FPS。



各項遊戲測試

蝙蝠俠 黑暗騎士遊戲測試

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,微星GTX1080 GAMING X顯示卡的每秒平均張數測試結果為104FPS與49FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為103FPS與46FPS。



DOOM毀滅戰士遊戲測試

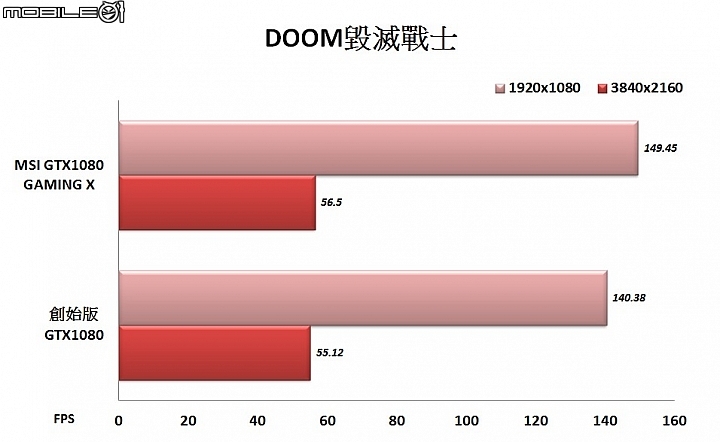

當解析度設定在1920x1080與3840x2160,並開啟超級等級的顯示特效時,微星GTX1080 GAMING X顯示卡的每秒平均張數測試結果為149.45FPS與56.5FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為140.38FPS與55.12FPS。



GTA5遊戲測試

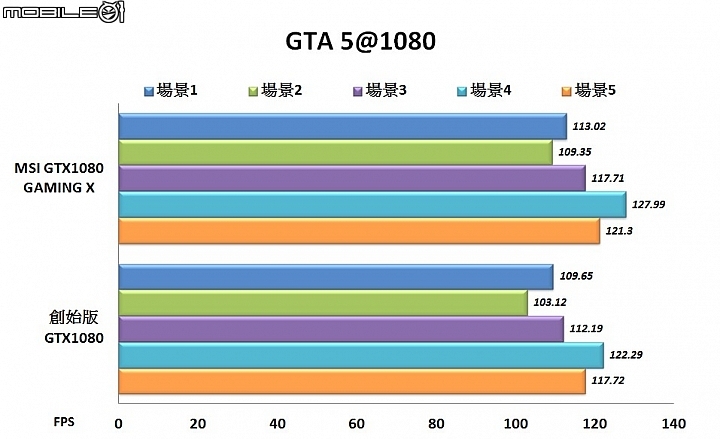

在GTA 5遊戲中,當開啟解析度1920x1080,並將顯示材質選項設定為「非常高」,且開啟MSAA 4X以及NVIDIA TXAA反鋸齒設定時,微星GTX1080 GAMING X顯示卡在五個場景測試的每秒平均畫面張數結果分別為113.02、109.35、117.771、127.99、121.3FPS;創始版GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為109.65;103.12、112.19、122.29、117.72FPS。

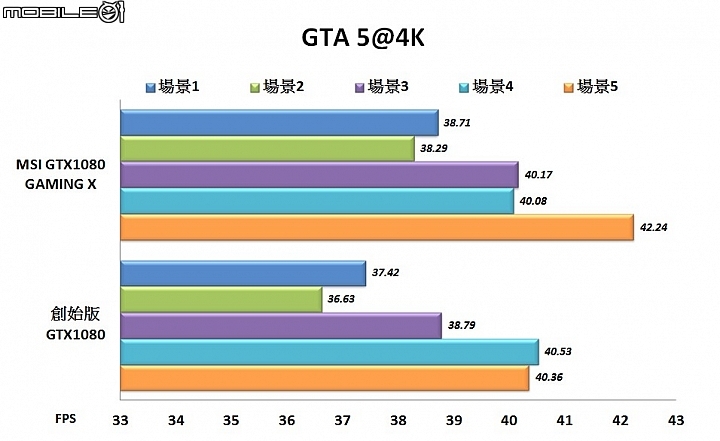

當開啟解析度3840x2160 並保持一樣的顯示設定時,微星GTX1080 GAMING X顯示卡在五個場景測試的每秒平均畫面張數結果分別為38.71、38.29、40.17、40.08、42.24FPS;創始版GTX1080顯示卡在五個場景測試的每秒平均畫面張數結果分別為37.42、36.63、38.79、40.53、40.36FPS。



靚影特務:關鍵催化

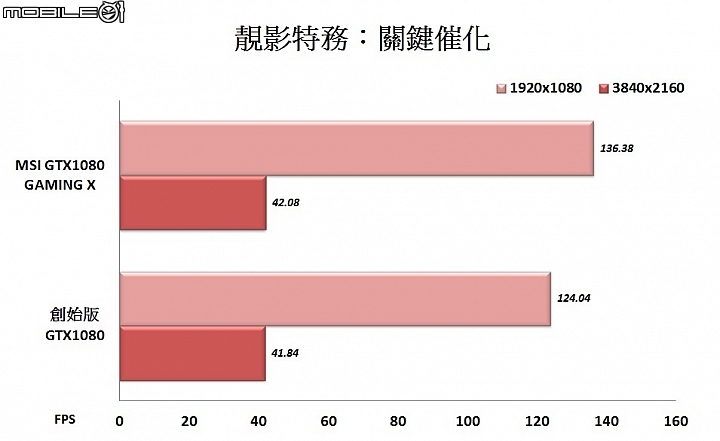

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,微星GTX1080 GAMING X顯示卡顯示卡的每秒平均張數測試結果為136.38FPS與42.08FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為124.04FPS與41.84FPS。

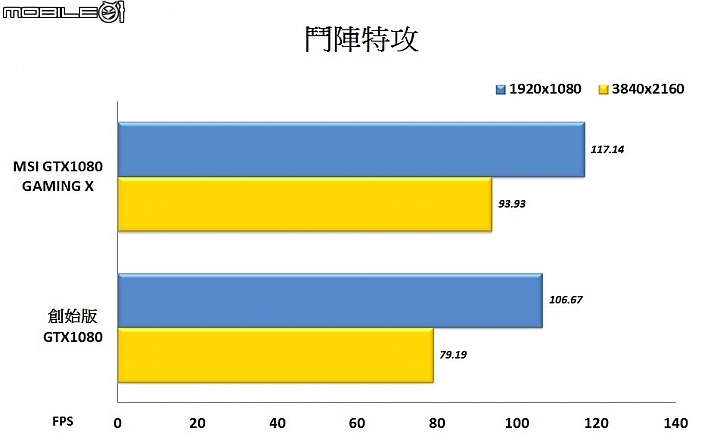

鬥陣特攻測試

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,微星GTX1080 GAMING X顯示卡顯示卡的每秒平均張數測試結果為117.14FPS與93.93FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為106.67FPS與79.19FPS。



古墓奇兵遊戲測試

當解析度設定在1920x1080與3840x2160,並開啟最高等級的顯示特效時,微星GTX1080 GAMING X顯示卡顯示卡的每秒平均張數測試結果為182.6FPS與60.8FPS、創始版GTX1080顯示卡的每秒平均張數測試結果為176.2FPS與58.4FPS。



實際運作溫度測試

在室溫26度以及裸機運作的狀況下,由於微星GTX1080 GAMING X在顯示卡未超過60℃之前,風扇都是保持完全靜止的狀態,所以待機溫度比創始版稍微高一點,大約會保持在48℃左右。接著透過Furmark軟體實際燒機15分鐘之後,微星GTX1080 GAMING X顯示卡的運作溫度則會控制在79℃以內。


實際耗電量測試

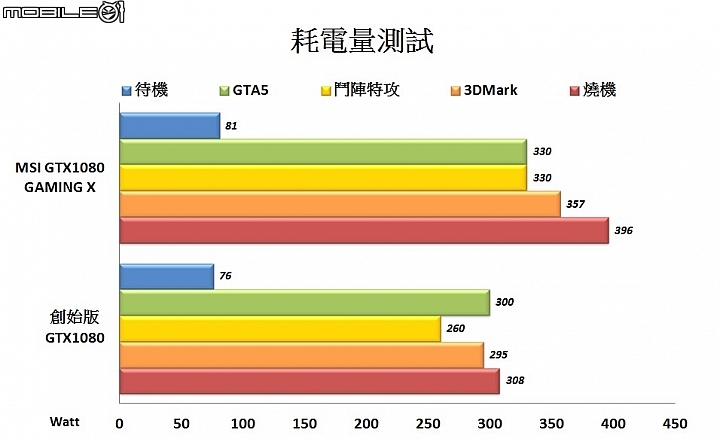

當系統在待機狀態時,搭載微星GTX1080 GAMING X顯示卡的系統總功耗約為81瓦、搭載創始版GTX1080顯示卡的系統總功耗約為76瓦搭。

實際玩GTA5時,搭載微星GTX1080 GAMING X顯示卡的系統總功耗約為330瓦、搭載創始版GTX1080顯示卡的系統總功耗約為300瓦。

實際玩鬥陣特攻時,搭載微星GTX1080 GAMING X顯示卡的系統總功耗約為330瓦、搭載創始版GTX1080顯示卡的系統總功耗約為260瓦。

當系統執行3DMark軟體測試時,搭載微星GTX1080 GAMING X顯示卡的系統總功耗約為357瓦、搭載創始版GTX1080顯示卡的系統總功耗約為295瓦。

最後透過Furmark軟體讓GPU達到滿載運作的狀態時,搭載微星GTX1080 GAMING X顯示卡的系統總功耗約為396瓦、搭載創始版GTX1080顯示卡的系統總功耗約為308瓦。



試用總結

由於微星GTX1080 GAMING X顯示卡的預設運作時脈已經有超頻至1709MHz,所以效能表現上有比創始版稍微好一點,而且透過微星自家的新散熱設計加持後,運作溫度也能夠控制在80℃以內,整體表現還算不錯。不過,這款顯示卡也因為超頻設定的關係,耗電量明顯增加許多,算是比較可惜的地方。
