微星近來在自家針對遊戲玩家所設計的Aegis系列產品中再度推出了一款Aegis X遊戲主機。相較於之前推出的Aegis主機,這次不僅將硬體規格昇級為Intel Core i7-6700K處理器與GTX1070顯示卡,還有特別針對VR使用者加入了一個VR Link設計,直接在主機前方設置一個HDMI端子,讓使用者更方便連結VR裝置。另外,這款遊戲主機在機身前方還有設計了一個OC GENIE快速超頻按鍵,只要按下前面版上的龍型盾牌按鍵就可以馬上提昇處理器的運作時脈,而且這次針對處理器的散熱設計還特別改用了一體式水冷來增加散熱效果。


記憶體效能測試

接著就來看一下微星Aegis X遊戲主機的開箱與規格介紹吧!

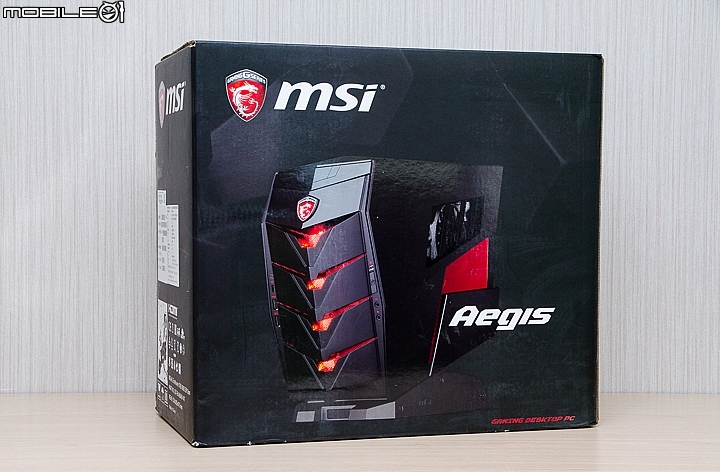

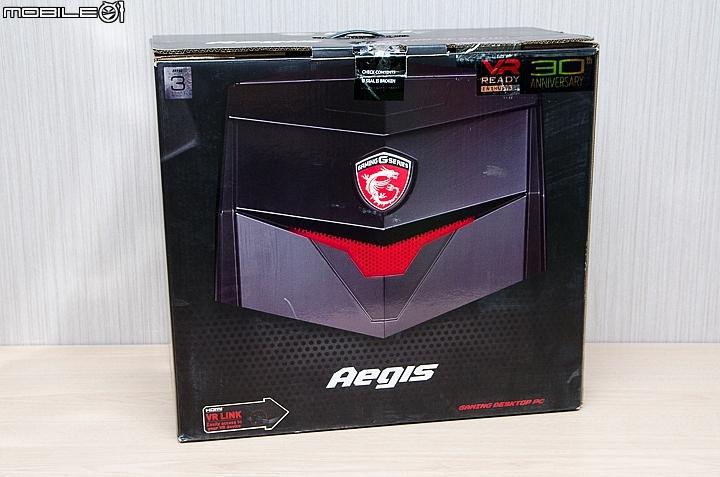

從外盒側邊可以看到微星Aegis X遊戲主機內的核心硬體主要是搭載Intel Core i7-6700K、GTX1070顯示卡以及16GB的DDR4記憶體,並且是採用雙硬碟設計,直接內建了256GB固態硬碟搭配一個1TB的3.5吋硬碟。至於作業系統的部分也直接內建了64位元Windows 10家用版。


在外盒的另外一邊可以看到這款遊戲主機有提供了三年的保固服務,而且底下也有貼上了一張VR Link的功能標示。

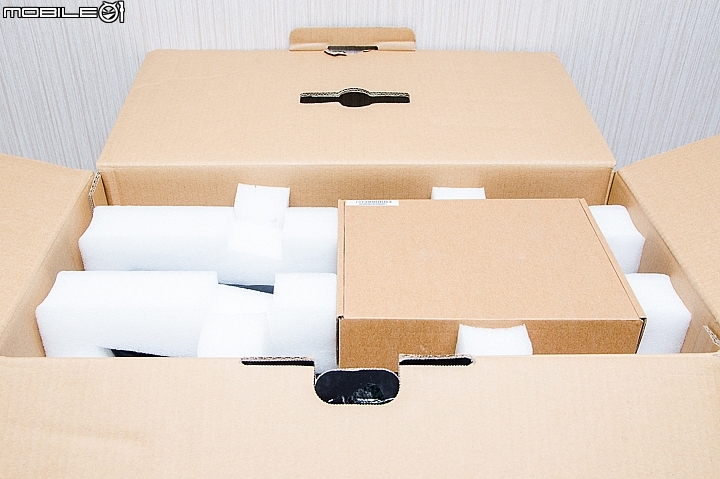

打開上蓋可以看到裡面內容物除了主機之外還有一個裝著配件的紙盒子。

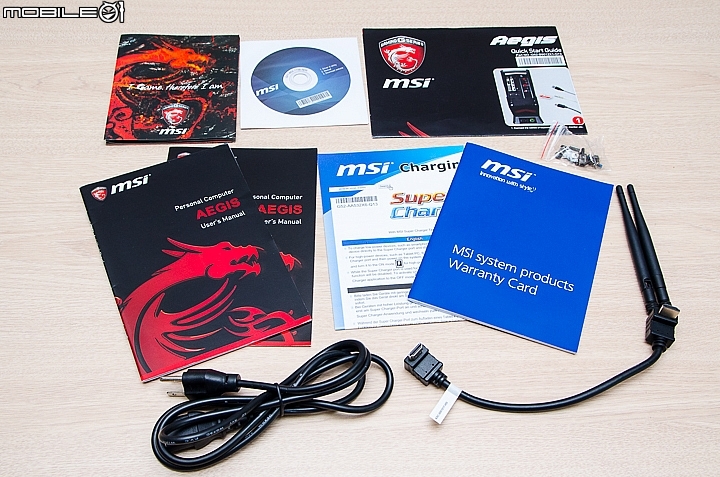

在配件盒內主要是提供了紙本的安裝操作說明書、保固卡、軟體特色說明書、驅動軟體光碟片、無線網路天線、電源線以及一條VR Link連接線材。

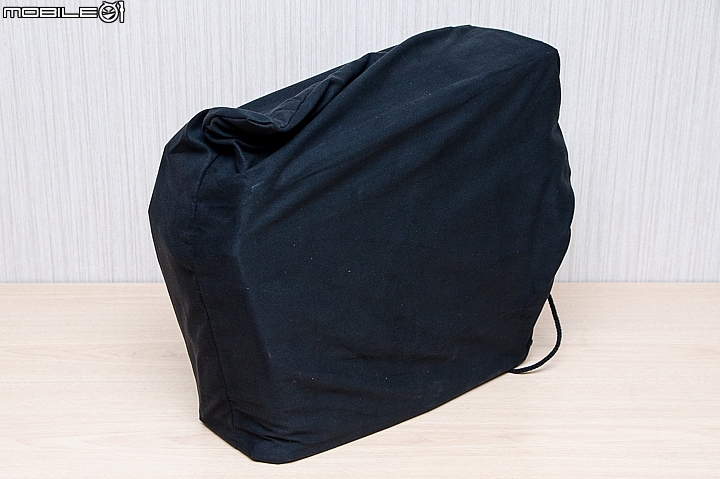

實際出貨的機身包裝除了有泡棉防撞包材之外,還有用一個大絨布袋裝著。

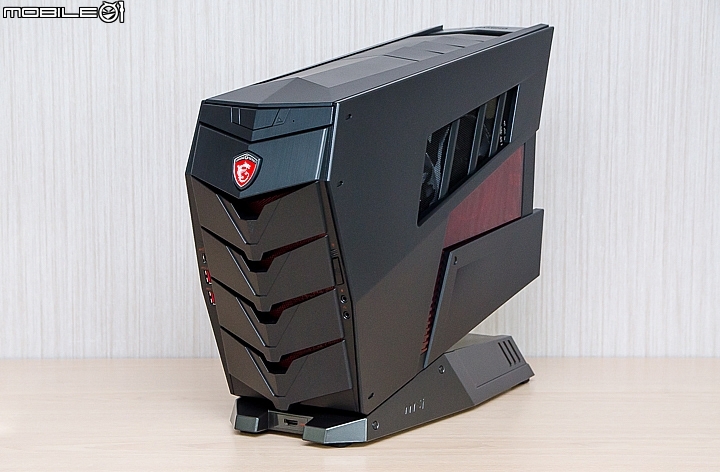

微星這次新推出的Aegis X外型看起來跟之前的Aegis其實差不多,都是由日本鎧甲造型為發想的設計,而且傾斜式的機身設計也讓主機看起來更有速度感。

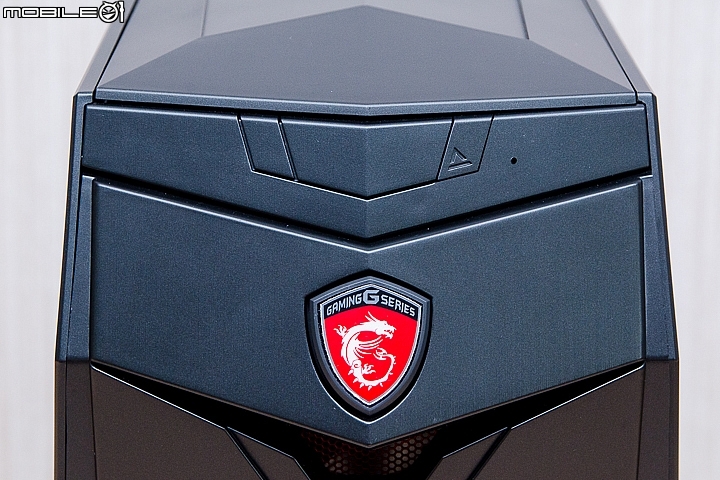

機身前面板上方有內建了一個DVD燒錄器,而且這次面板上的龍型盾牌LOGO還將它變成OC Genie快捷鍵,只要按下就可以快速提昇處理器運作時脈。

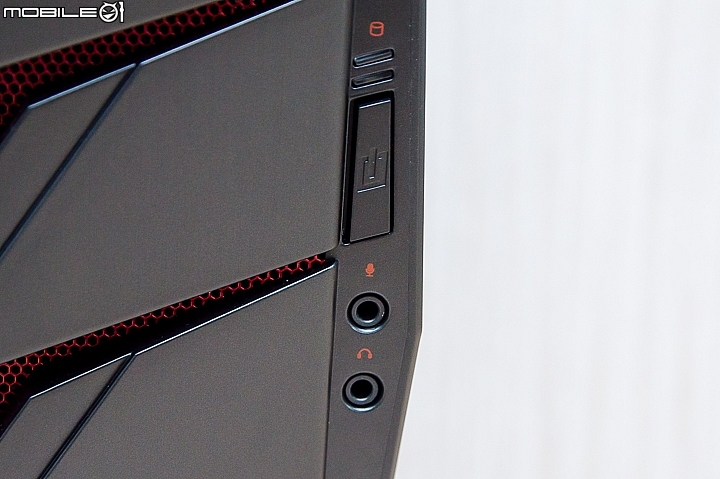

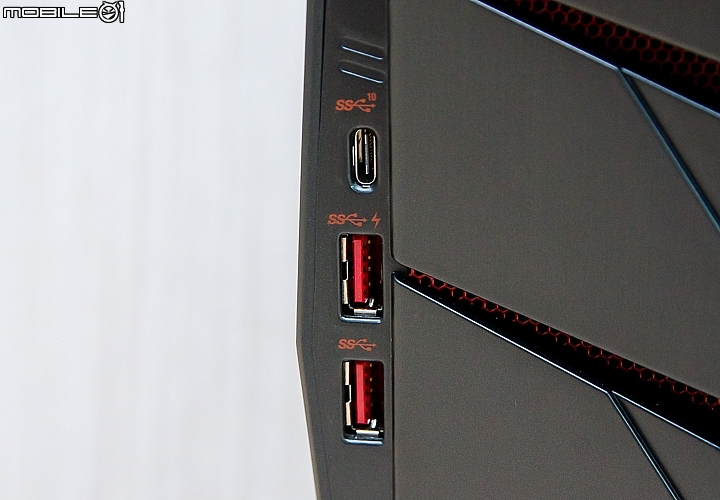

前面板左側邊緣上有設置了兩組USB3.0以及一組Type-C介面的USB3.1傳輸埠。右側邊緣除了有設置了一個電源按鍵之外,底下還有設置3.5mm的耳機麥克風孔。

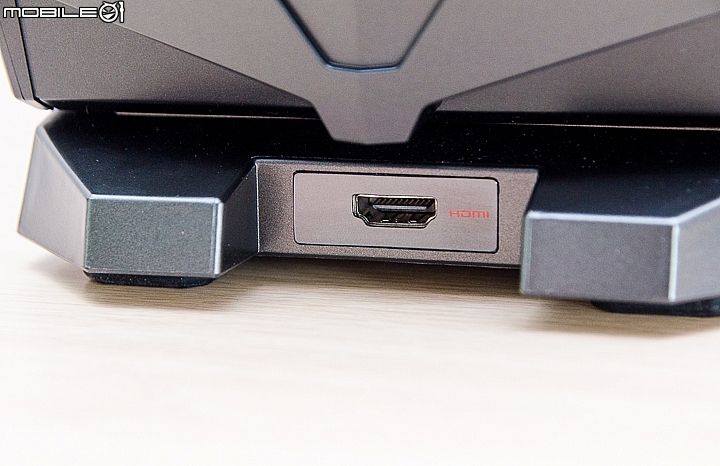

微星這次在Aegis X機身有特別設置了一個VR Link設計,簡單來說就是在前面板底下增加了一組HDMI端子,讓玩家可以更方便連結VR裝置。

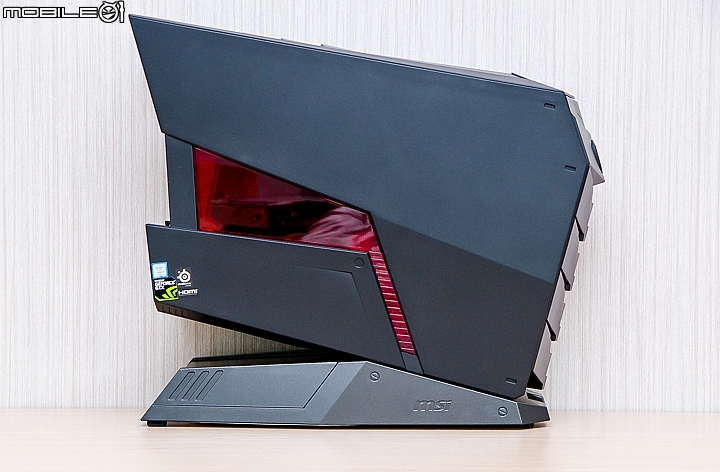

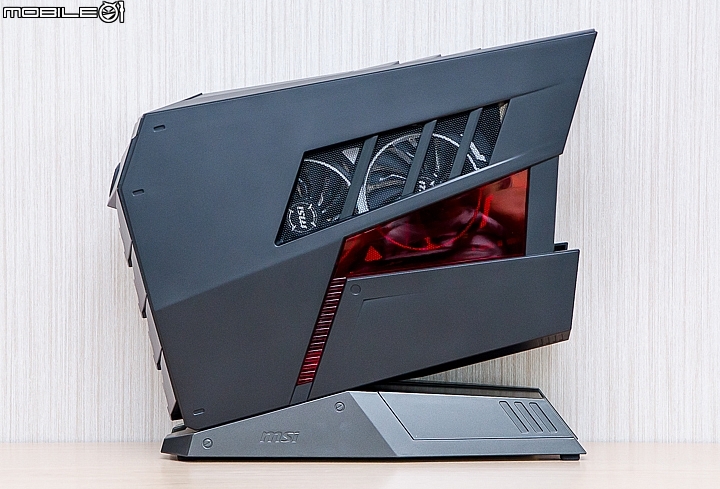

從機身側邊可以更清楚看到Aegis X採用了傾斜式的機身設計,而且在顯示卡位置上有加入了網狀開孔來增加進風效率。

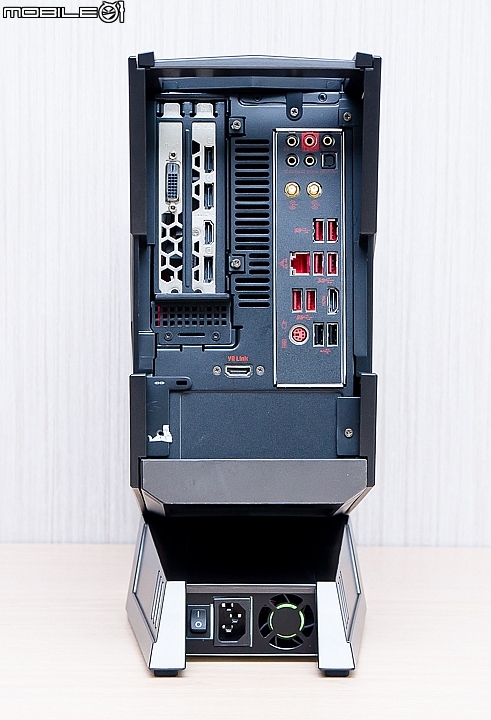

機身後方可以清楚看到機身可以分成上下兩個部分,上方是主要的核心硬體空間,而底座裡面則是電源供應器的空間。而在機身後方可以看到主機板的I/O主要有提供了六組USB3.0、兩組USB2.0以及一組鍵盤滑鼠共用的PS/2傳輸端子。影音支援方面,主機板上有提供了一組HDMI輸出端子以及3.5mm與光纖音效端子。網路規格的部分,這款主機除了有內建一組Gigabit RJ-45網路傳輸埠之外,還有直接內建一張802.11ac無線網路卡,並且在I/O背板也提供加強傳輸訊號的天線安裝孔。另外,左側的空間則是顯示卡的安裝位置,並有提供了3組DP1.4、一組HDMI2.0以及一組DVI影音端子。

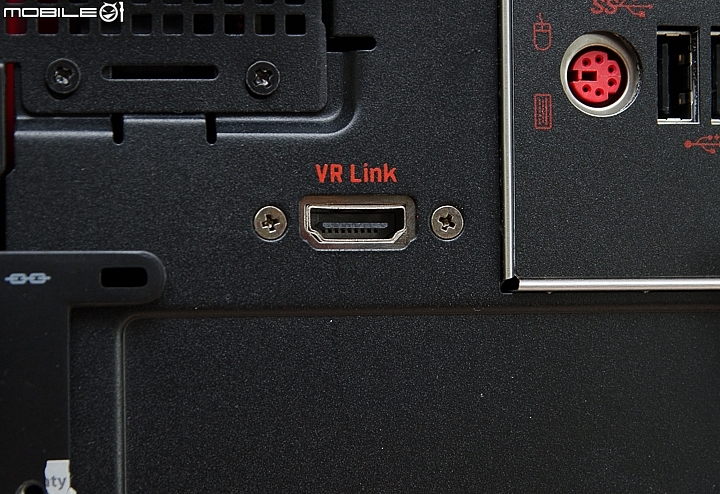

在機身背後有特別提供了一個VR Link HDMI端子,這個端子其實是跟前面的HDMI相連,玩家可以利用配件內提供的HDMI連接線來連接這個VR LINK HDMI端子與顯示卡上HDMI端子,這樣一來,玩家只要將VR裝置連接機身前方的HDMI端子就可以直接使用,讓線材佈設更簡單。

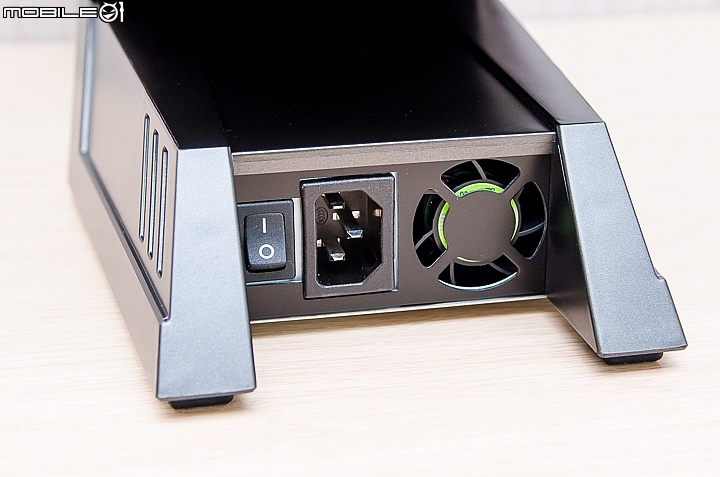

機身底座的空間是電源供應器的位置,主要是透過一個4公分風扇來加強散熱。

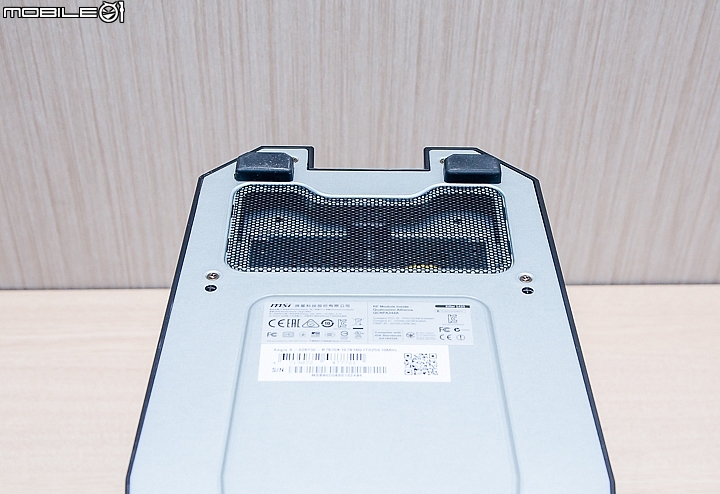

在機身底部也有設置了一個網狀開孔來加強電源供應器的散熱。

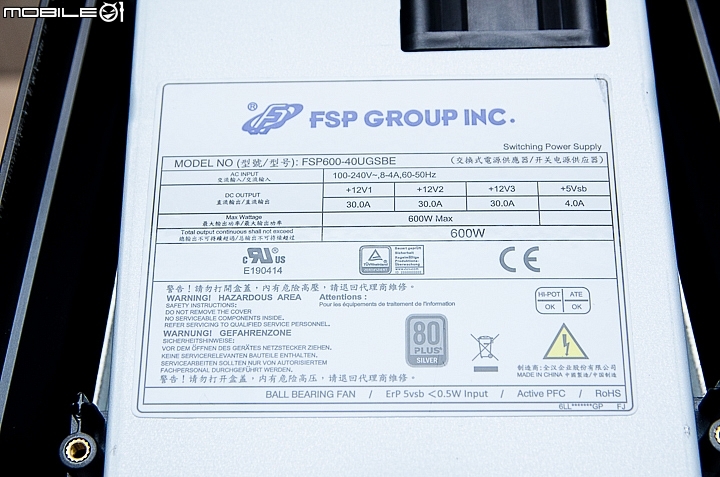

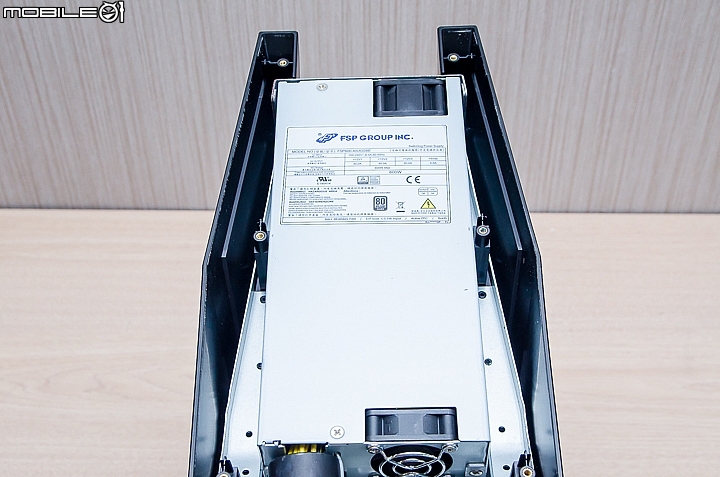

打開機身底蓋可以看到這款主機搭配的電源供應器全漢推出的FSP600-40UGSBE 600瓦電源供應器,並且還有具備銀牌等級的80PLUS認證。

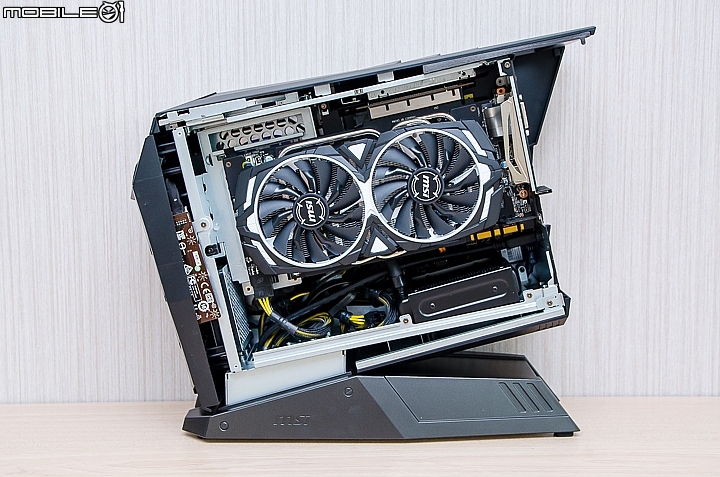

打開機身右側板就會直接看到內建的GTX1070顯示卡。

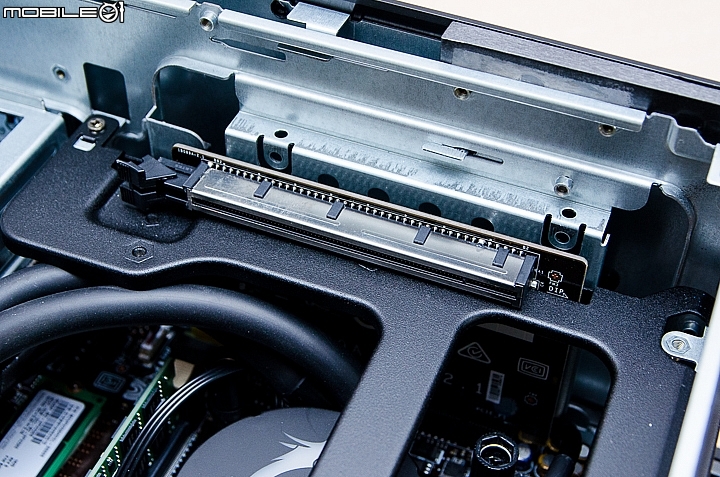

為了配合機殼的空間設計,顯示卡有透過PCIe轉卡來改變安裝方向。

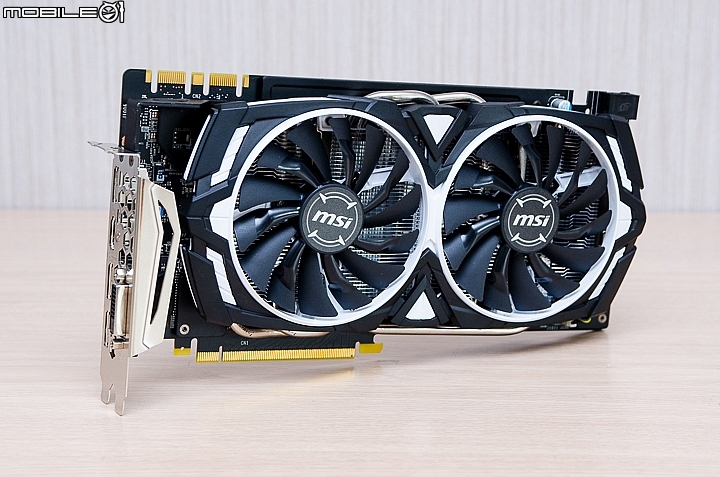

這款遊戲主機內建的顯示卡是微星自家ARMOR系列裡的OC版GTX1070顯示卡,採用了兩個10公分風扇來加強散熱,而且繪圖晶片的預設運作時脈也有小超至1556MHz。另外,這張顯示卡也有導入靜音運作模式,當繪圖核心運作時脈未達60度的時候,風扇都會保持靜止狀態,僅靠機殼內的風流被動散熱,減少機身的風切噪音。

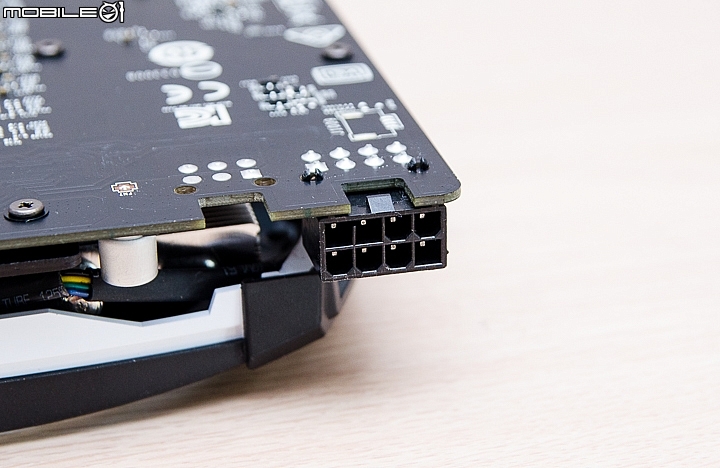

主機搭配的ARMOR OC版GTX1070顯示卡是採用一組8Pin電源接頭供電。

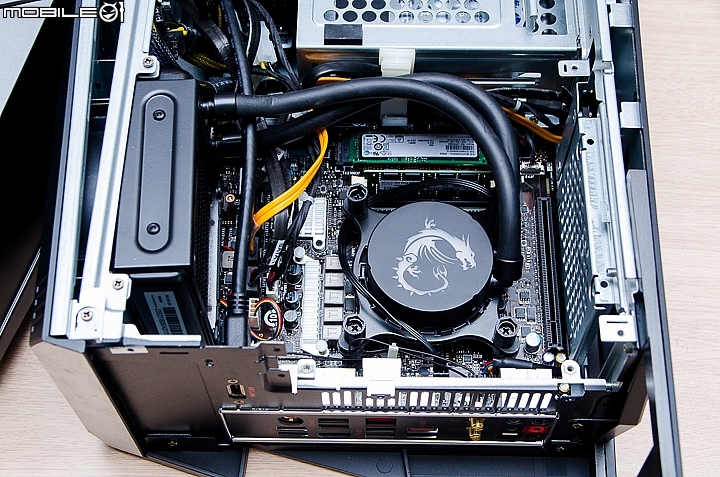

拿起顯示卡後可以看到底下的處理器散熱器是採用8公分規格的一體式水冷散熱器,而底下安裝的處理器便是Intel Core i7-6700K。

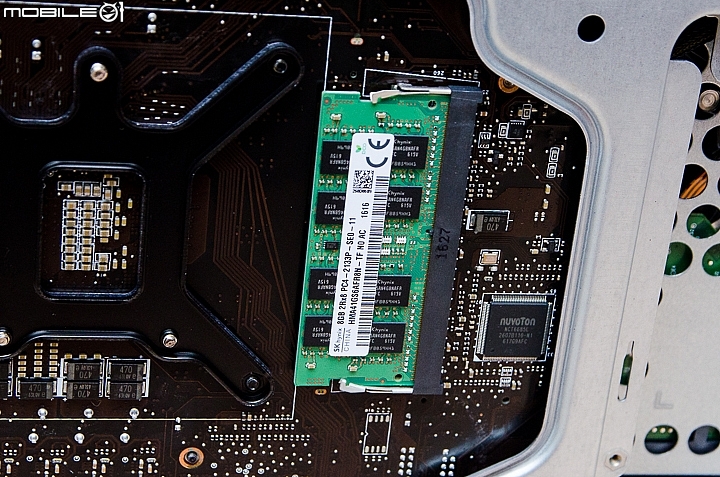

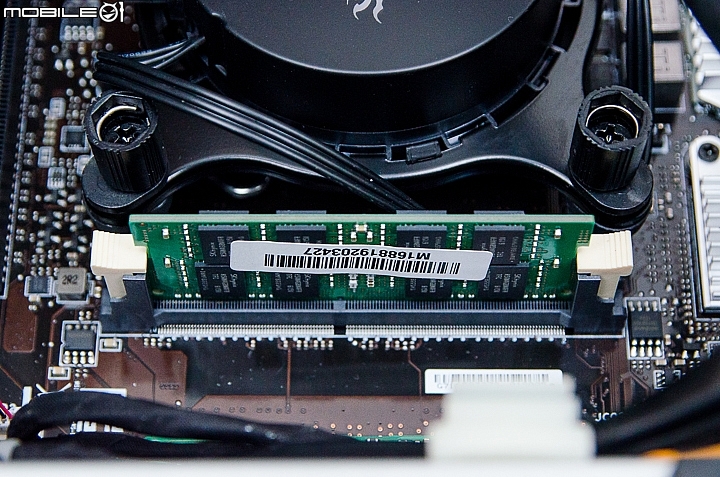

在主機板正面以及背面都各有設置一組SO-DIMM DDR4記憶體插槽,並且各安裝了一組SK hynix海力士推出的8GB DDR4-2133記憶體。

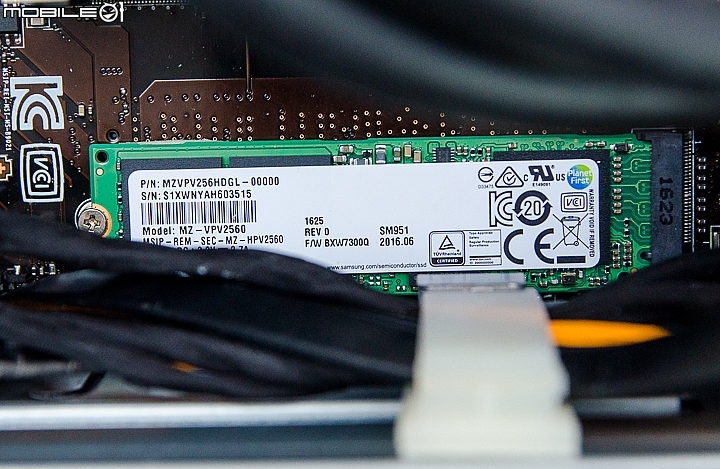

儲存規格方面,除了主機板上有內建了一張256GB的Samsung SM951 NVMe M.2固態硬碟之外,旁邊的硬碟架上也直接內建了一顆容量1TB的WD 藍標3.5吋硬碟。

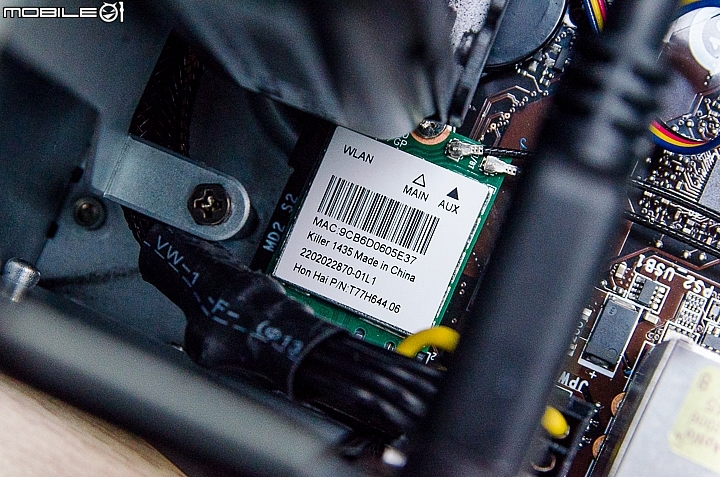

微星Aegis X遊戲主機的網路規格除了有提供一組Gigabit RJ-45網路埠之外,還有加裝一張Killer 1435 802.11ac無線網路卡,並可支援2.4GHz與5GHz雙無線頻段,無線網路傳輸速度最高可達到867Mbps,而且還能夠支援藍牙4.1無線傳輸功能。

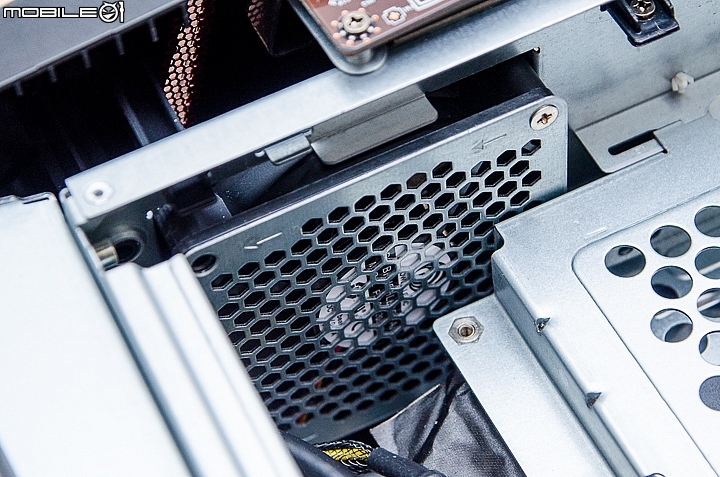

在機身前方有加入了一顆八公分風扇風扇來加強進風量。

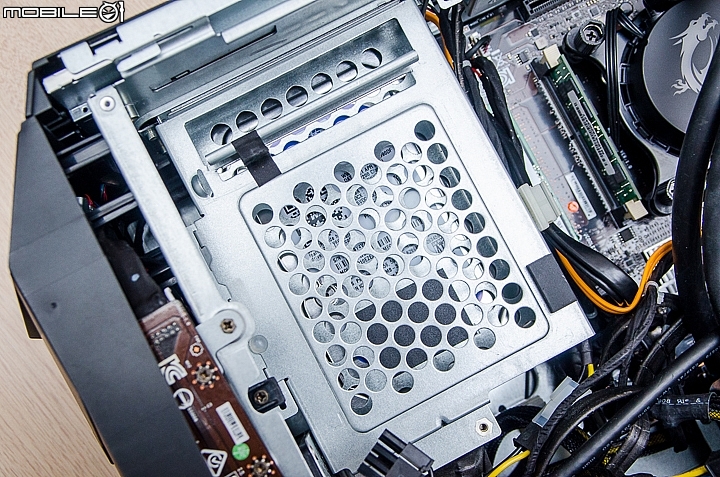

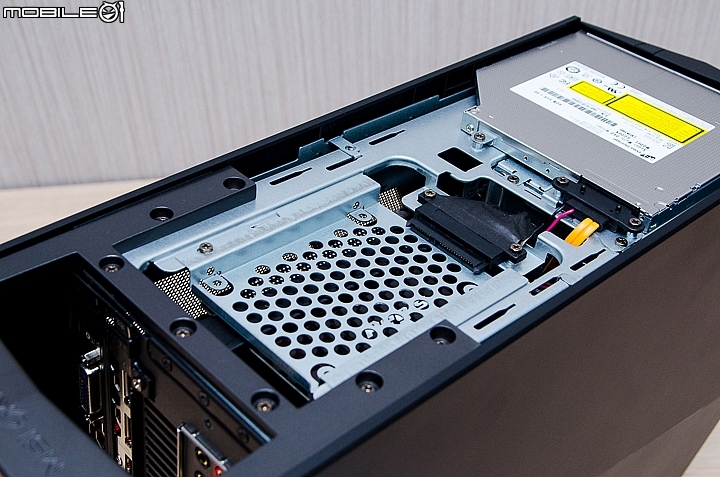

機身上蓋是可拆卸式的設計,而且裡面還有設置了一組2.5吋硬碟安裝空間,讓有需要的玩家可以快速擴充容量。

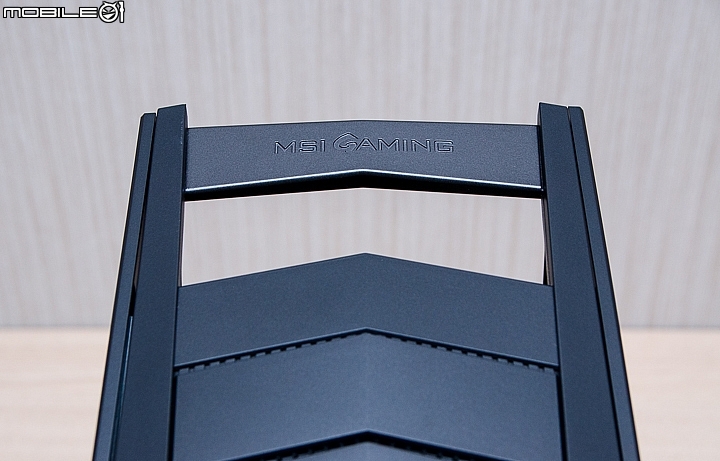

在機身的尾端有特別設計了一個金屬握把,就官方說法是要讓想要參加LAN Party活動的玩家比較方便搬動,上面也有特別壓印了MSI GAMING字樣。


隨附軟體介紹

GAMING CENTER軟體

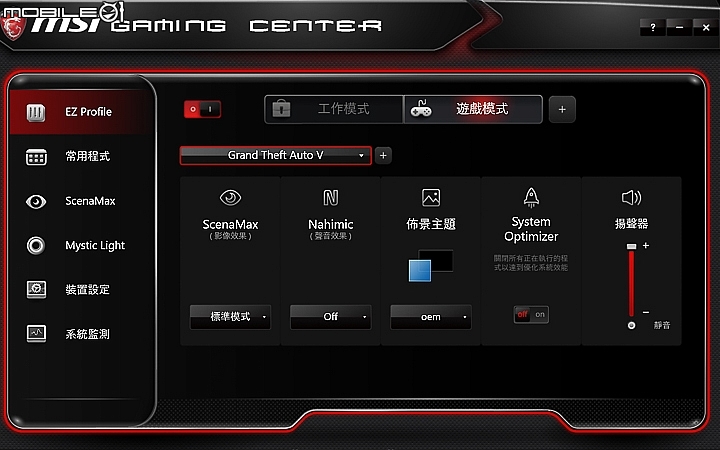

微星在這款Aegis X遊戲主機系統中有預載一個GAMING CENTER軟體,主要是可以用來幫助玩家快速設定一些常用程式、色彩模式、機身LED背光以及系統監控等應用。在軟體中所提供的EZ Profile有預設工作與遊戲兩個模式,玩家們只要預先設定好裡面的選項,之後就只要點選上面的模式按鍵就可以快速切換設定,若是有需要更多模式選項也可以自己新增。

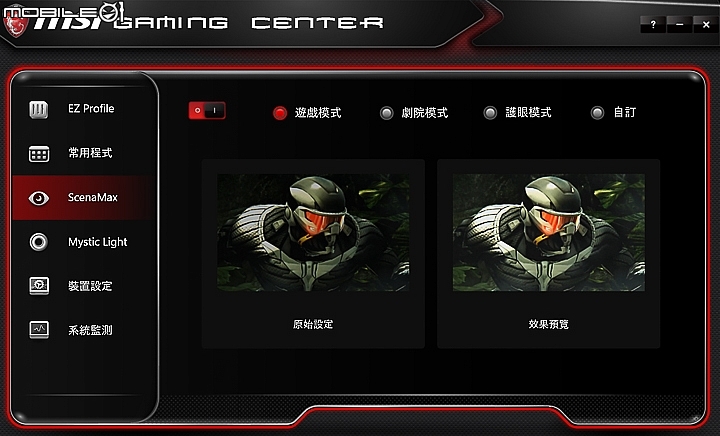

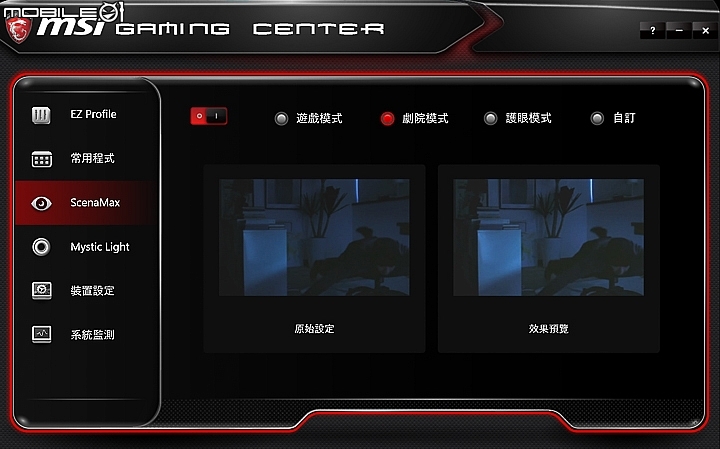

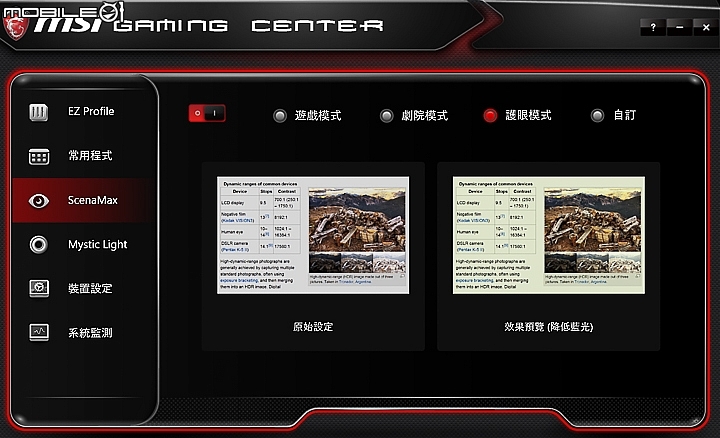

軟體內的ScanMax主要是用來調整畫面的顯示模式,預設選項已經遊戲、戲院以及護眼三種模式,而且底下還有提供效果預覽畫面讓玩家可以做個差異參考。要是玩家想要進一步設定顯示色彩,也可進入自訂選項來調整分色。

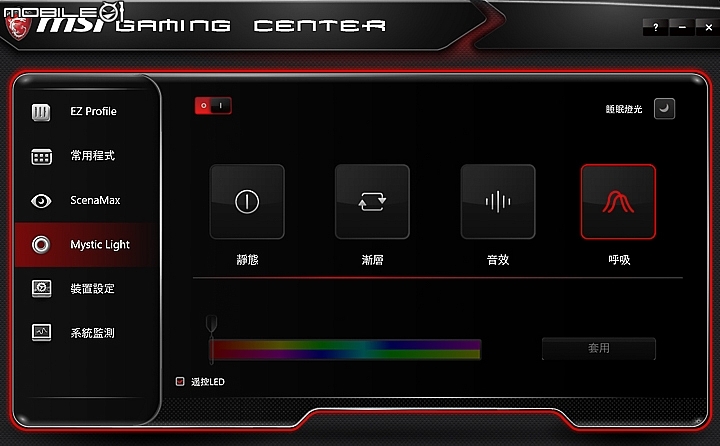

在Mystic Light頁面內則是可以調整主機面板的LED背光,畫面上也有內建了靜態、漸層、音效以及呼吸等四種效果。另外在右上角也有提供一個睡眠燈光,可以用來降低LED亮度避免睡眠被背光燈干擾。

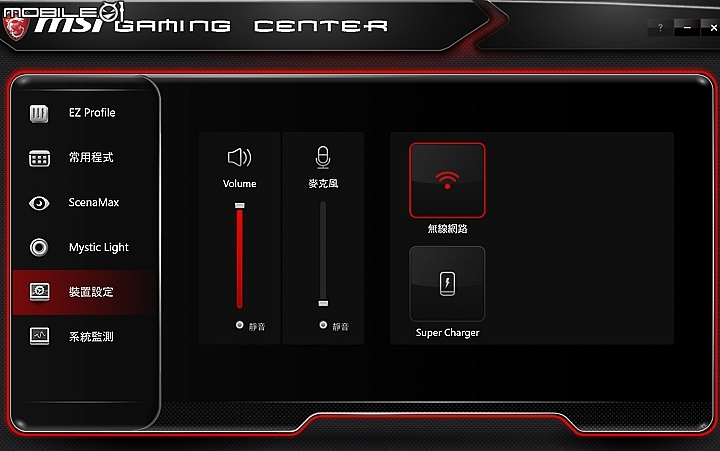

透過裝置設定頁面也可以讓玩家快速調整喇叭與麥克風的音量程度以及無線網路與Super Charger快速充電功能的開關。

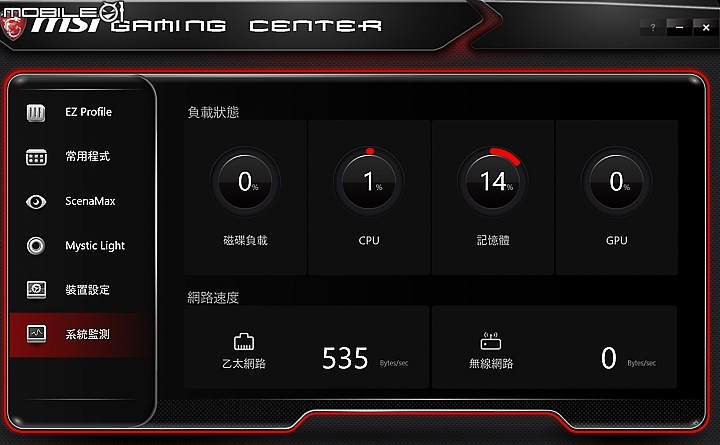

最底下的系統監測頁面內可以讓玩家直接查看處理器、記憶體與GPU的使用率狀況,而底下還可以查看有線與無線網路的即時流量。



Nahimic音效優化軟體

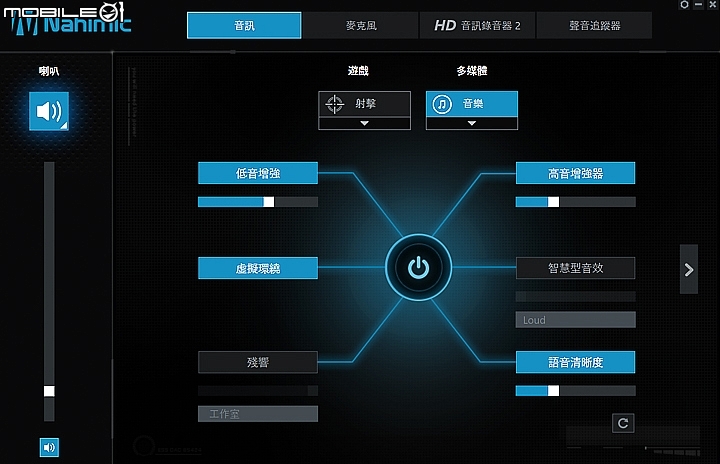

主機系統內也有預載了一套Nahimic音效優化軟體,可用來增加輸出音效與麥克風的音質表現。這次新版的Nahimic音訊頁面中有內建了遊戲與多媒體兩大類的預設模式,而且下拉式選單內還有提供一些場景模式給使用者快速切換設定。

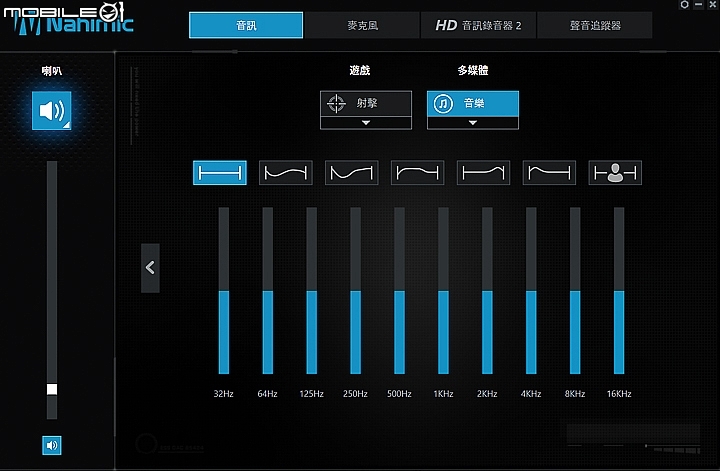

軟體內也有提供了等化器設定頁面,其中除了幾個預設的波形設定之外,一樣也有自訂模式讓使用者子己調整。

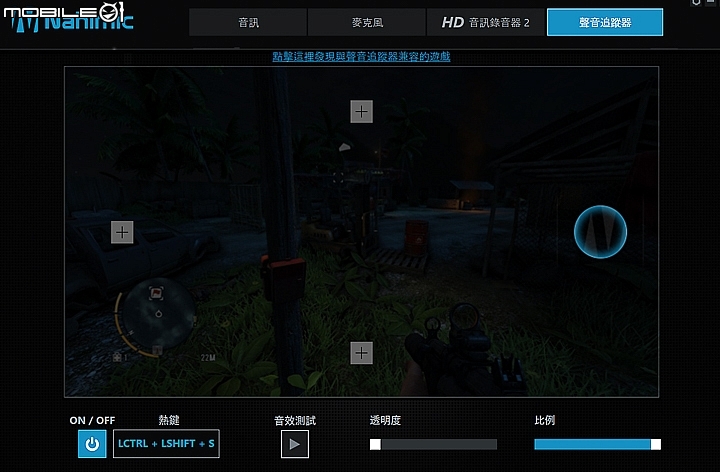

另外,這次新版Nahimic軟體還有增加了一個聲音追蹤器的功能,可以用來辨別遊戲內聲音的來源方向。


效能測試

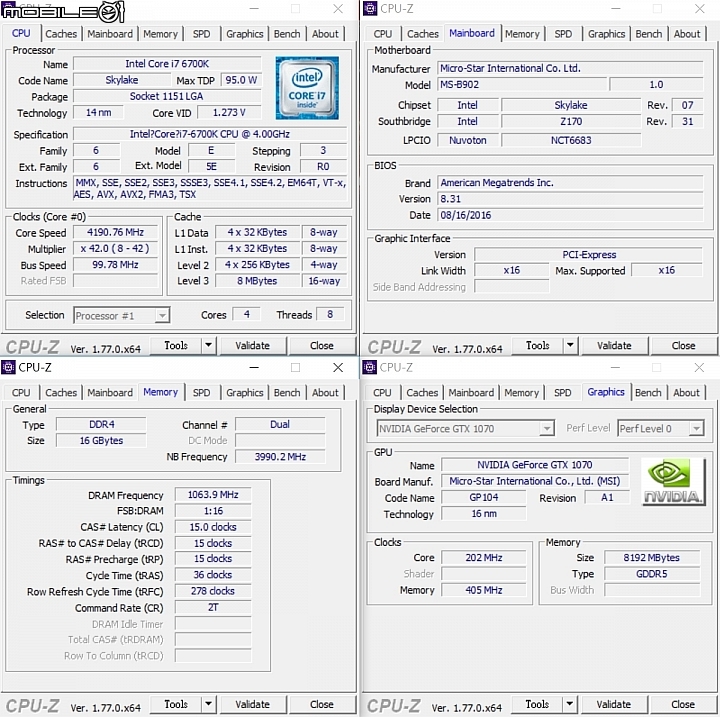

接著就來看一下微星這款遊戲主機的各項硬體與實際遊戲方面的效能表現吧!在看到效能數據之前先提供一些硬體資訊給大家做個參考。其中處理器的部分,透過CPUz軟體可以看到這款遊戲主機內搭載了Intel Core i7-6700K四核心處理器,預設時脈就已經達到4.0GHz,並可透過Turbo boost技術自動超頻至4.2GHz,而這款處理器同樣也有支援Hyper-Threading技術,最多可同時開啟8個執行緒。

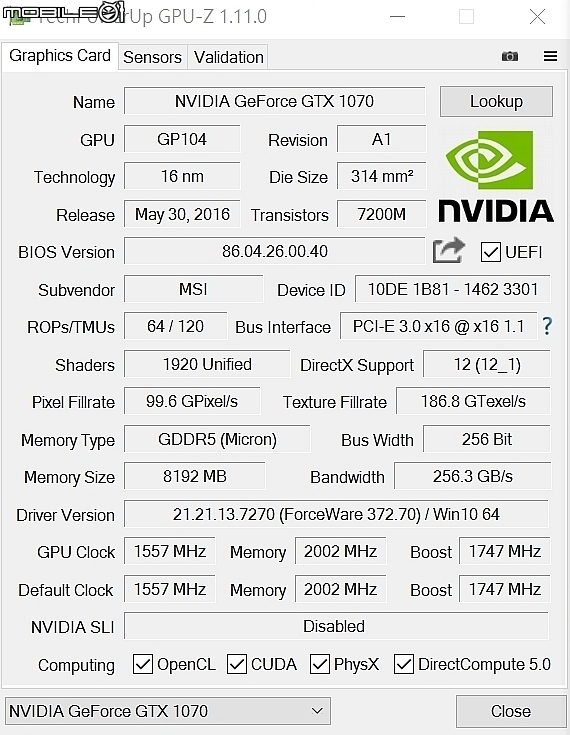

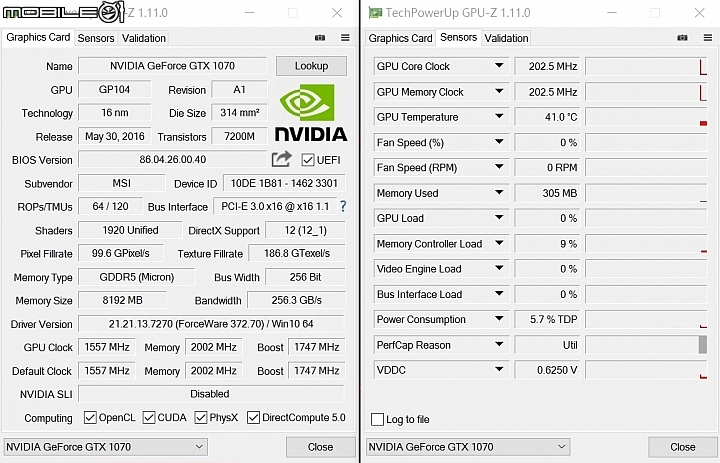

顯示效能方面,主機搭載的NVIDIA GeForce GTX1070顯示卡中內建了NVIDIA新一代 Pascal架構的GP104繪圖晶片,其中一共具備1920個CUDA運算核心,而且預設運作時脈也有小幅超頻至1557MHz來提昇效能。在顯示卡內也直接內建了8GB的GDDR5快取記憶體,運作時脈則是維持跟官方規格一樣的2002MHz。

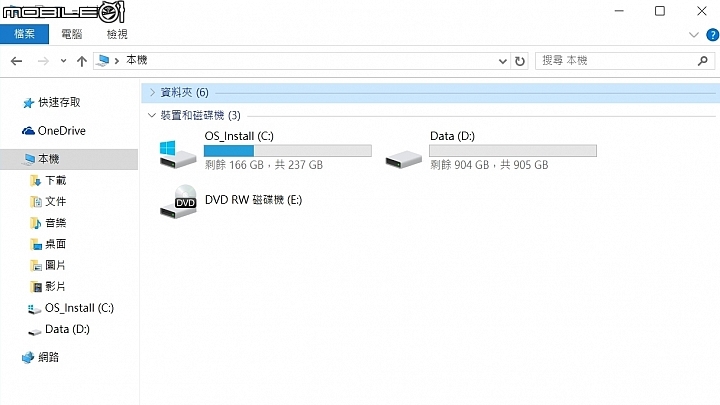

主機板上內建的SSD固態硬碟是當作主硬碟使用,安裝系統以及預設軟體之後的可用空間大約還有165~170GB左右。至於另外一個WD 1TB 3.5吋硬碟格式化之後大約有904GB的可用空間。


處理器效能測試

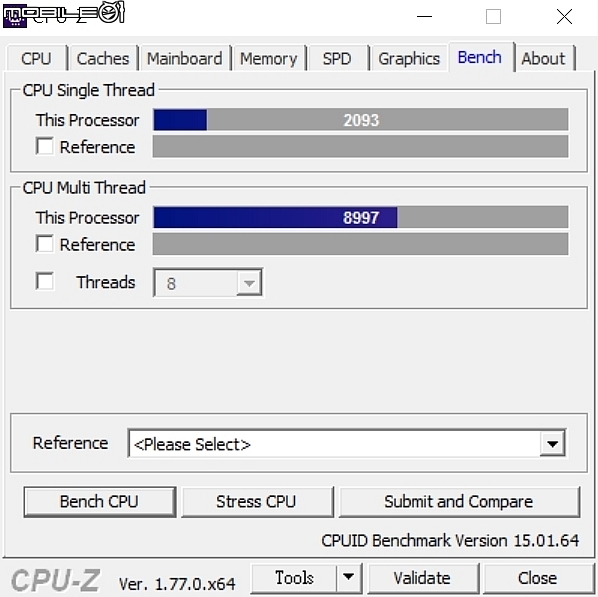

在CPU-Z軟體的測試中,內建的Intel Core i7-6700K處理器單核心效能測試結果為2093分,多核心效能測試結果為8997分。

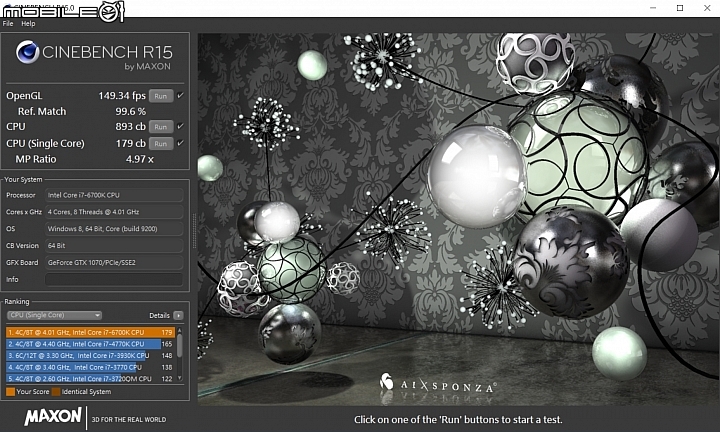

在CINEBENCH R15軟體測試中,處理器單核心效能測試結果為179cb、多核心效能測試結果893cb、OpenGL顯示效能結果為149.34fps。

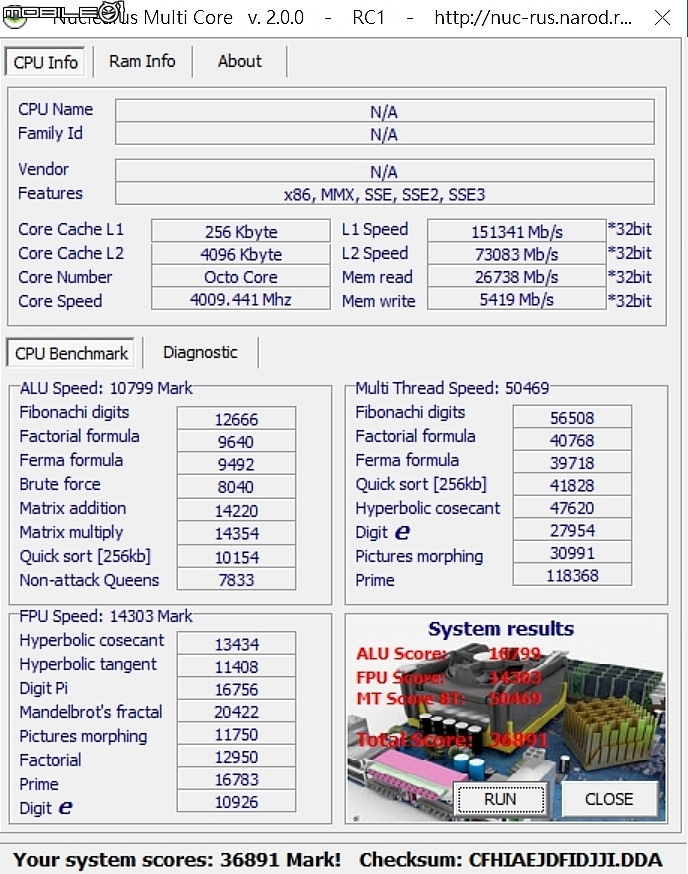

在Nuclearus Multi Core軟體效能測試中,處理器效能測試結果總分為36891分。

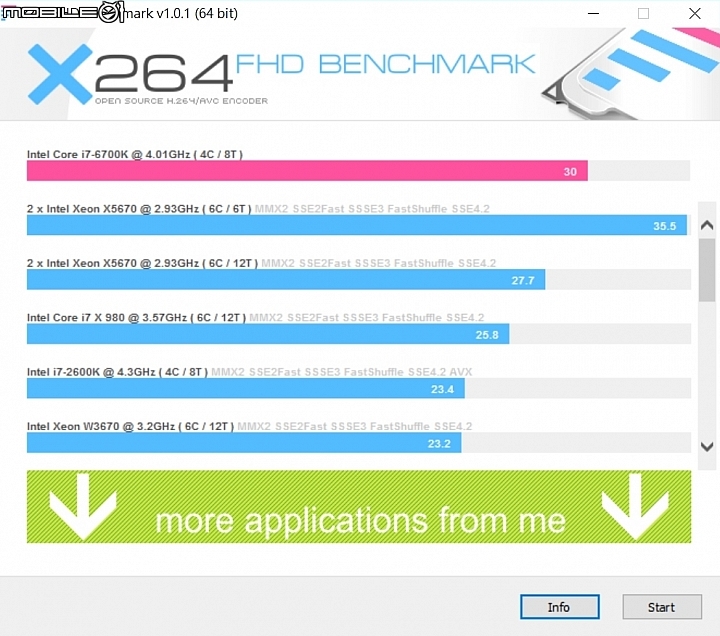

透過X264 FHD Benchmark軟體測試影像轉檔效能時,內建的處理器轉檔效能測試結果為30FPS。


記憶體效能測試

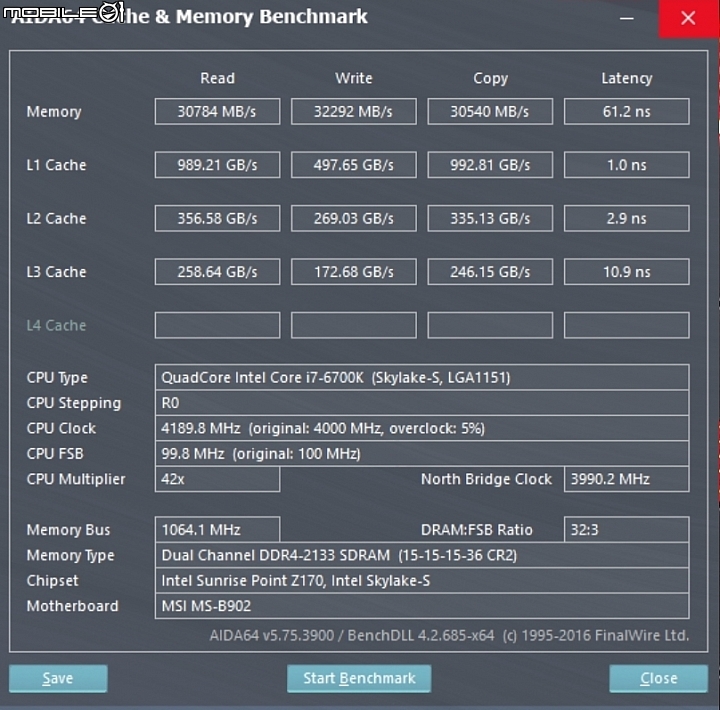

實際使用AIDA 64軟體來測試記憶體效能時,內建記憶體讀取效能測試結果為30784MB/s、寫入效能為32292MB/s、複製效能為30540MB/s、延遲結果為61.2ns。

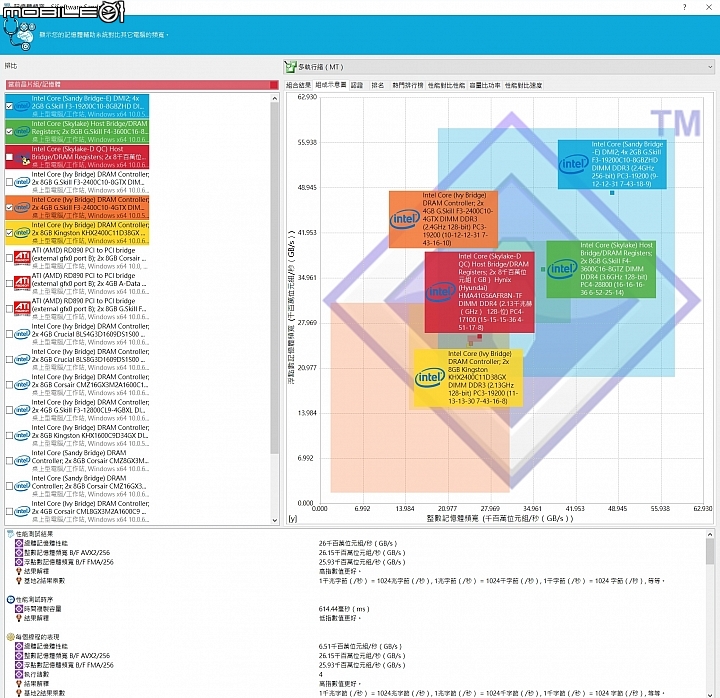

在SiSoftware Sandra 2016軟體中的記憶體效能測試中,整體記憶體效能測試結果為26GB/s。


硬碟效能測試

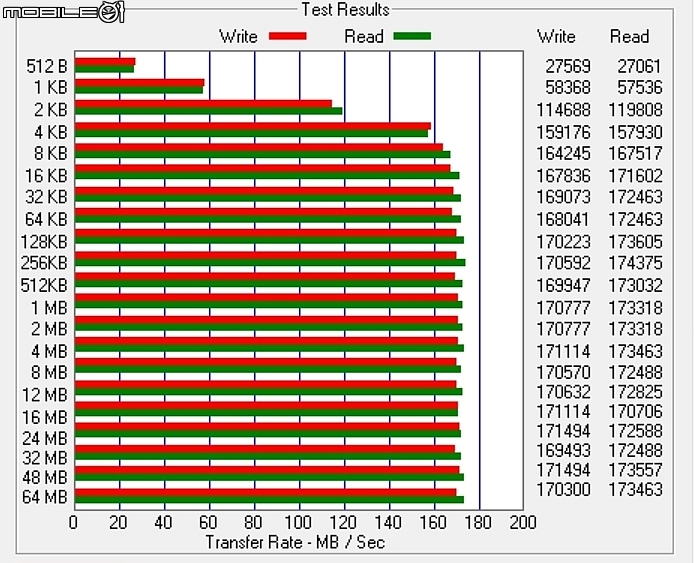

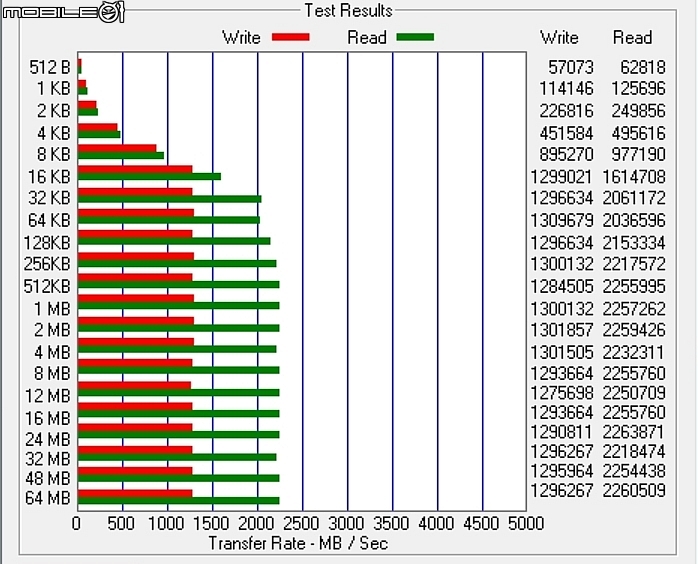

透過ATTO軟體測試內建的Samsung M.2 256GB固態硬碟時,傳輸速度最高可達到讀取2260MB/s、寫入1300MB/s。測試內建的WD 1TB藍標硬碟時,最高讀寫速度大約可達到170MB/s,

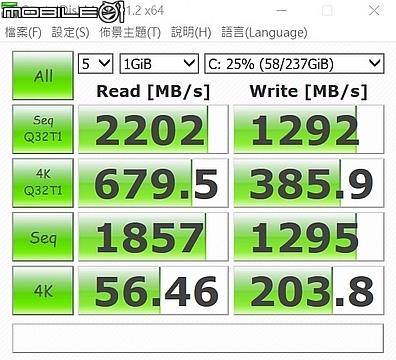

當CrystalDiskMark軟體設定為隨機模式測試內建的Samsung M.2 256GB固態硬碟時,硬碟的循序讀寫效能測試結果分別為1857MB/s和1295MB/s;4K項目的讀寫測試結果分別為56.46MB/s以及203.8MB/s。

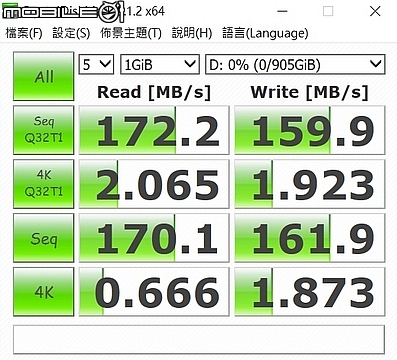

測試WD 1TB藍標硬碟時,硬碟的循序讀寫效能測試結果分別為170.1MB/s和161.9MB/s;4K項目的讀寫測試結果分別為0.666MB/s以及1.873MB/s。


3D遊戲效能測試

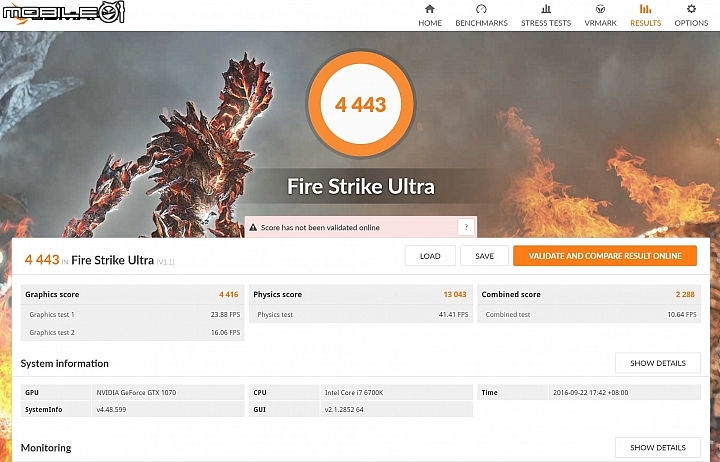

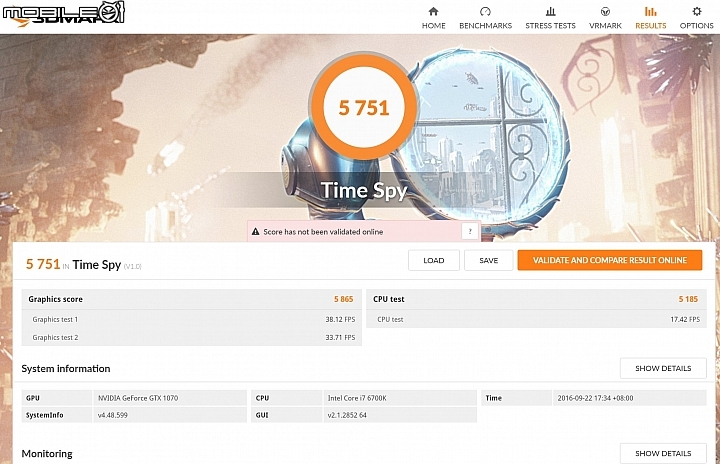

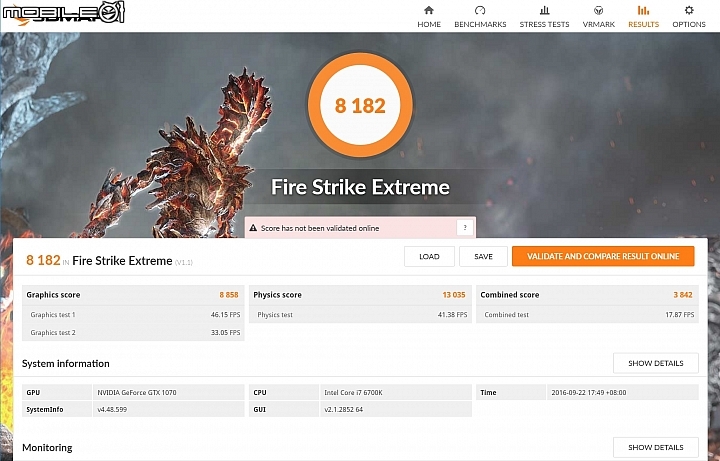

實際透過3D Mark軟體測試Time Spy、Fire Strike Ultra、Fire Strike Extreme以及Fire Strike等場景項目的測試結果分別為5751分、4443分、8182分以及15202分。

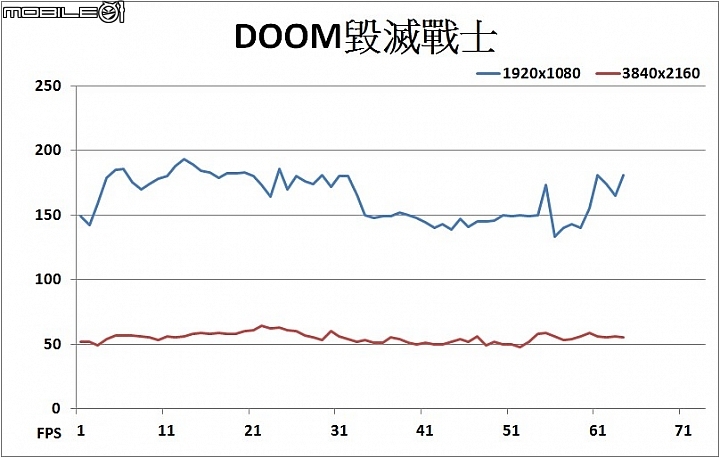

實際玩DOOM毀滅戰士遊戲,並將顯示選項都開到超高時,解析度1920x1080的每秒平均遊戲畫面為163.9219FPS、將解析度開到3840x2160之後的每秒平均遊戲畫面為55.08FPS。

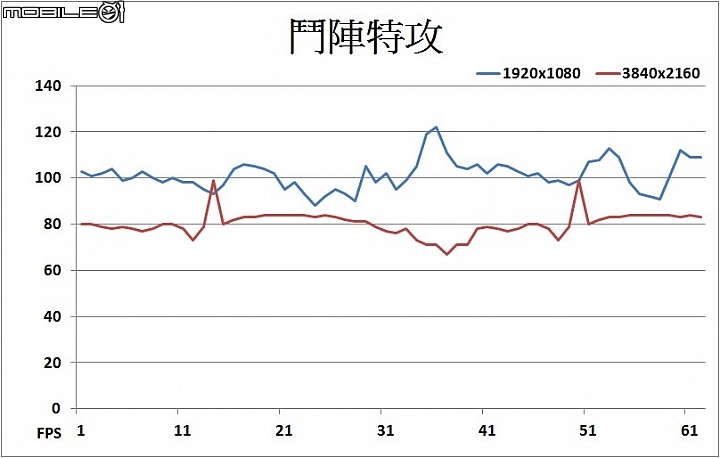

實際玩鬥陣特攻遊戲,並將顯示選項都開到最高時,解析度1920x1080的每秒平均遊戲畫面為101.31FPS、將解析度開到3840x2160的每秒平均遊戲畫面為80.18FPS。

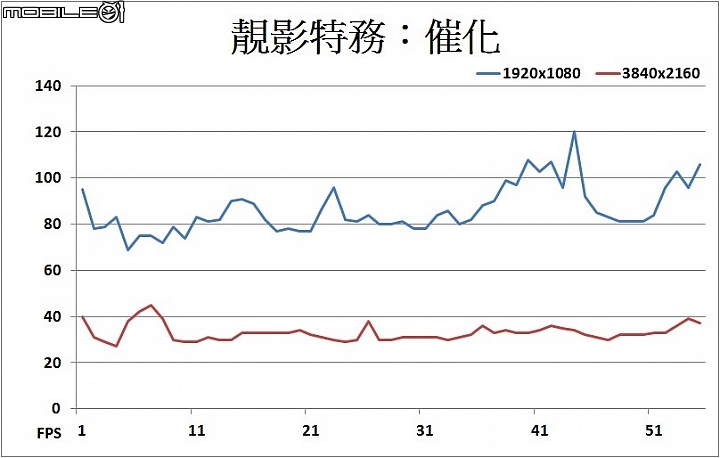

實際玩靚影特務:催化遊戲,並將顯示選項都開到最高時,解析度1920x1080的每秒平均遊戲畫面為86.2FPS、將解析度開到3840x2160的每秒平均遊戲畫面為32.93FPS。

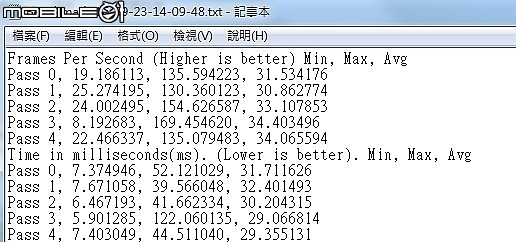

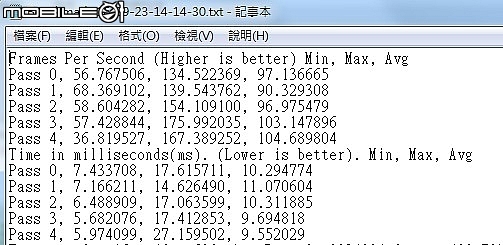

在GTA 5遊戲測試中,當遊戲影像設定為解析度1920x1080,並開啟FXAA、MSAA 4X、TXAA等反鋸齒選項以及非常高等級的特效選項時,五個場景的每秒平均畫面張數大約都在90~105FPS之間。將解析度開到3840x2160之後,五個場景的每秒平均畫面張數則大約在30~35FPS之間。




整體系統效能測試

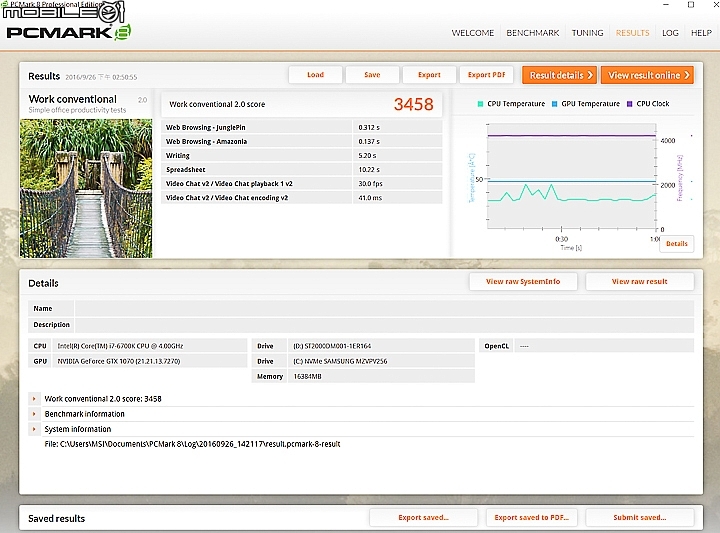

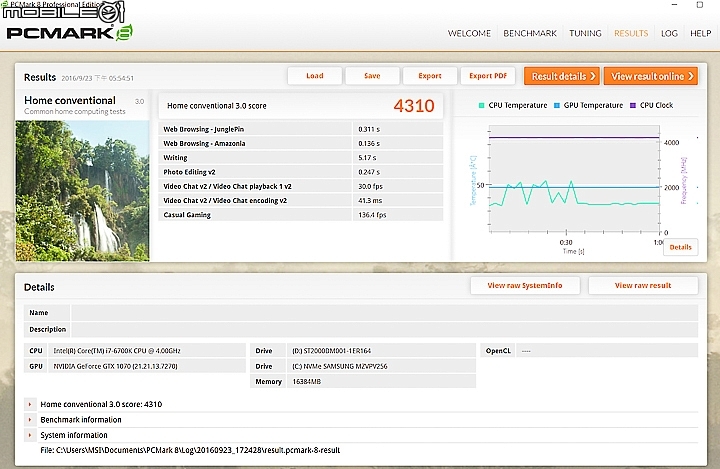

透過PCMark 8軟體來測試主機整體效能後,在HOME、Creative以及Work三個項目的測試結果分別為4310分、5808分以及3458分。






運作溫度測試

在待機狀態時,處理器運作溫度大約是30度上下,而顯示卡因為風扇會保持靜止狀態,所以運作溫度會比較高一點,大約是41度左右。

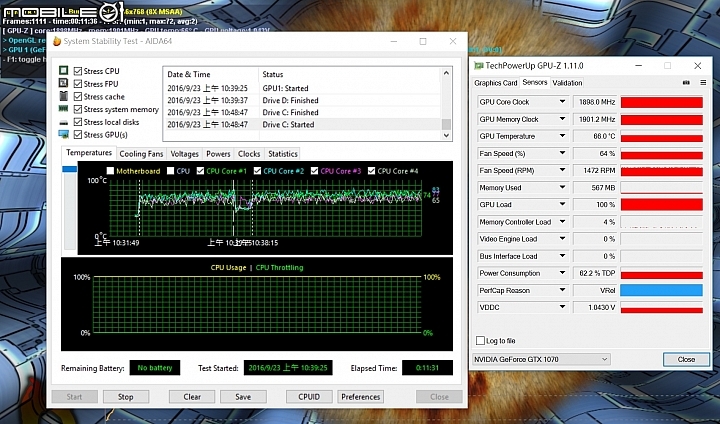

同時開啟AIDA64軟體的系統穩定度以及FurMark軟體來燒機10分鐘之後,處理器的運作溫度大約會控制在80度上下,而顯示卡溫度則會控制在66度左右。


試用總結

微星這款Aegis X最讓人驚豔的地方不只是能夠在這樣的體積內同時塞入Intel Core i7-6700K以及GTX1070顯示卡,而且還能夠在燒機時有著不錯的散熱效果,的確是蠻值得稱許的機身設計。不過也機身是有點傾斜的設計,對於內建的3.5吋硬碟耐用度就比較容易讓人存有疑慮,但這也只能夠讓時間來驗證這樣的設計是否會有增加損壞的風險。就整體來看的話,這款主機雖然沒有其它PCIe可以擴充,但提供的I/O已經算是蠻充足,而且還有Core i7處理器以及GTX1070顯示卡來負責遊戲方面的效能,對於想要同時擁有體積輕巧兼顧遊戲效能的電腦遊戲玩家而言,微星Aegis X或許是可以考慮機種。
