微星電競系列產品除了筆電、顯示卡、主機板以及周邊之類的產品之外,近來針對處理器散熱再度推出了一款名為CORE FROZR L的塔型散熱器。這款散熱器上採用了銅底鍍鎳基底搭配了4根8mm銅質熱導管來加強散熱,並且還搭配了自家在顯示卡上所採用的TORX風扇來加速散熱效果。此外,在散熱器上方不僅加入了具備LED背光的龍形盾牌圖樣,還提供了黑白兩色面板讓玩家可以依照自己主機板顏色搭配更換。


微星CORE FROZR L散熱器開箱與安裝設計

微星這次推出的CORE FROZR L塔型散熱器外包裝跟之前GAMING系列產品一樣是採用紅黑配色設計,並且在外盒右上角也直接標示了這款散熱器可支援Intel LGA2011、LGA1366、LGA115x、LGA775以及AMD的AM4、AM3、AM2以及FM2等平台。

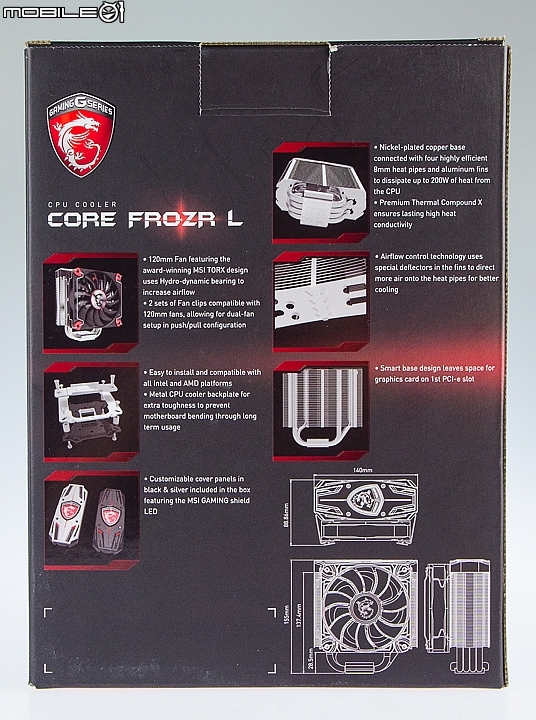

外盒背面有標示了這款散熱器在風扇、熱導管、安裝套件、鰭片以及可替換式面板的特色說明。

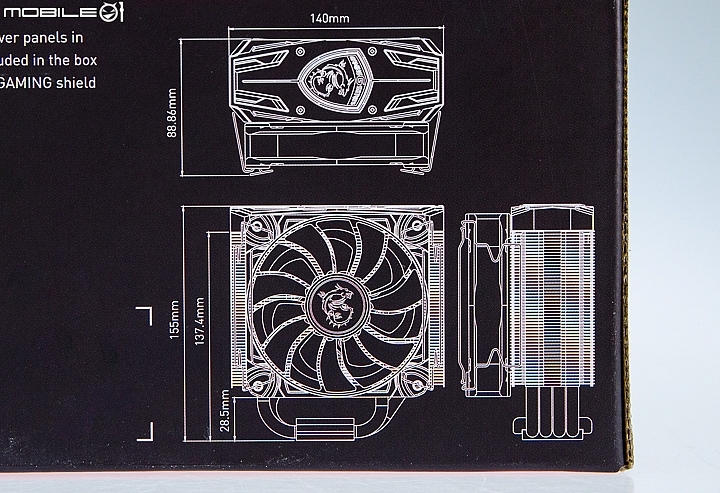

背面右下角可以看到這款散熱器的高度設計是155mm、寬度為140mm,搭載單風扇時的厚度為88.86mm。

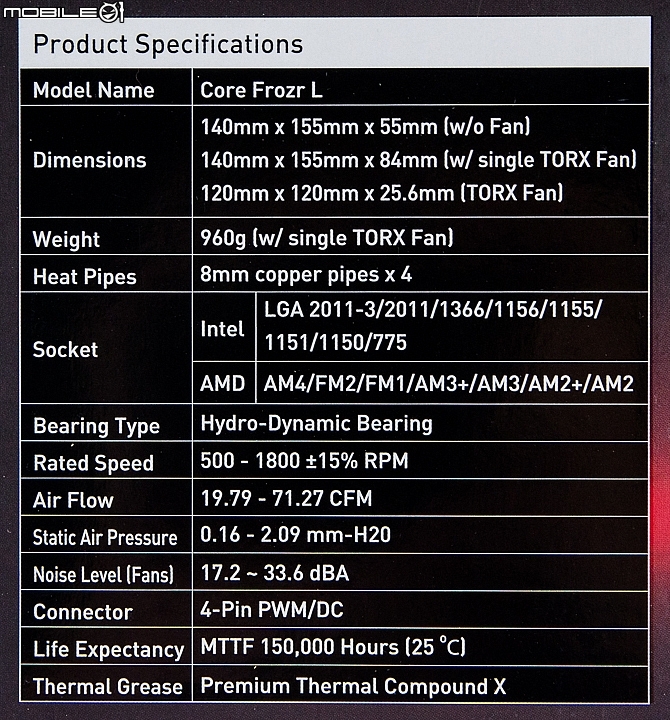

底下是外盒上標示的散熱器規格表,先給網友們做個參考。

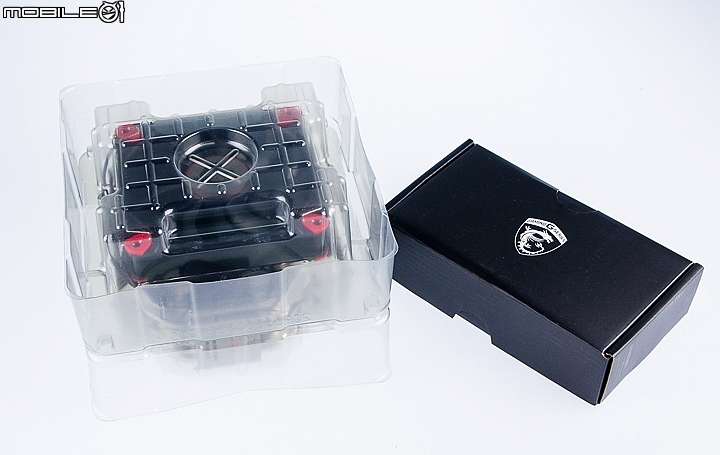

包裝內主要有用防撞包材包覆的散熱器與風扇以及一個安裝配件盒。

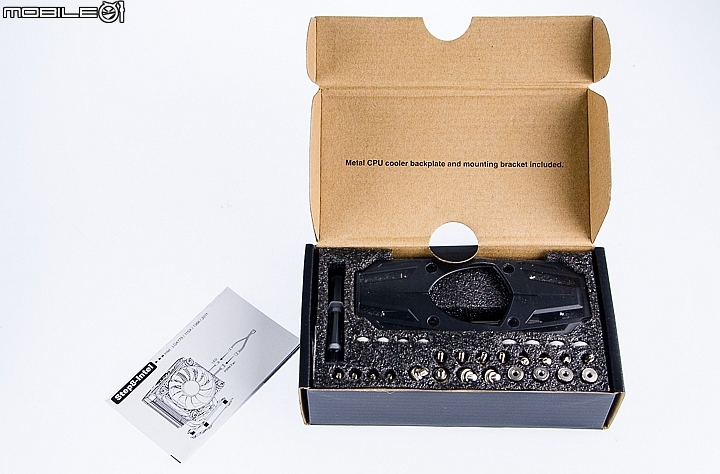

配件盒內的散熱膏、更換面板以及固定套件都放得整整齊齊,算是蠻用心的包裝。

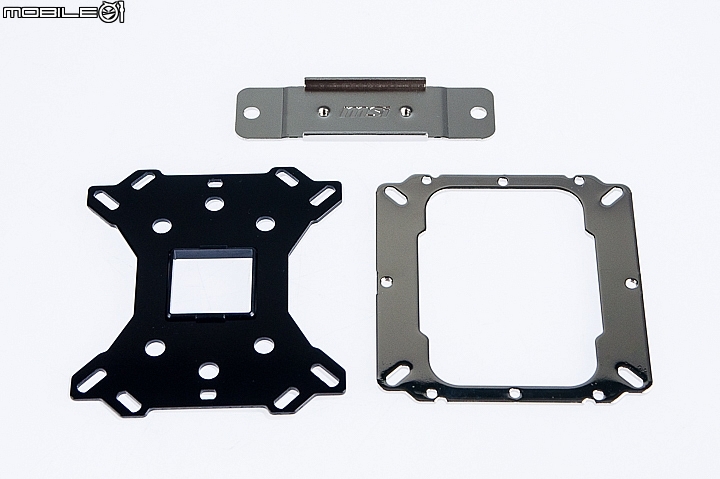

配件盒底下還有三片用來固定散熱器的金屬板。

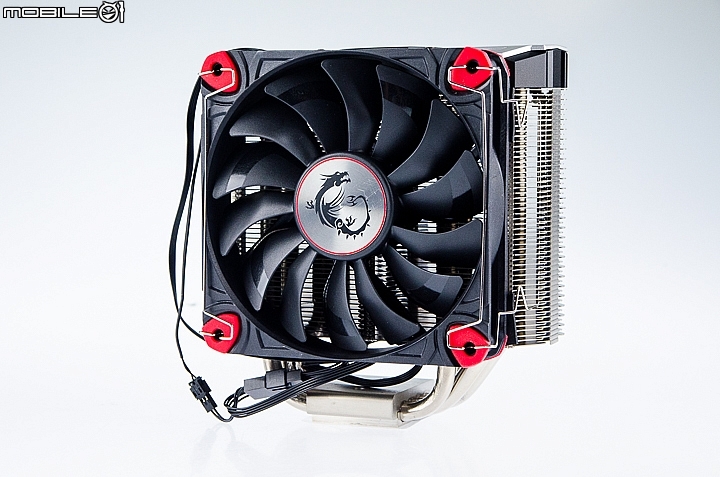

微星這次推出的CORE FROZR L的塔型散熱器可搭配兩個12公分的散熱風扇,而標準出會則是會預裝一個微星自家推出的14葉TORX風扇。

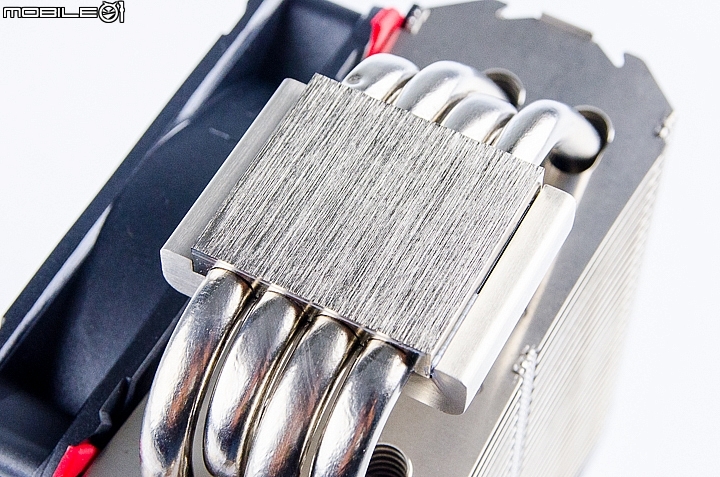

散熱器的吸熱基底是採用銅底鍍鎳設計,並有搭配四根8mm規格的銅質熱導管來加強導熱效果,而且熱導管也有加入鍍鎳處理來減少銅鏽情況,不過吸熱基底的表面髮絲紋似乎有點太明顯。

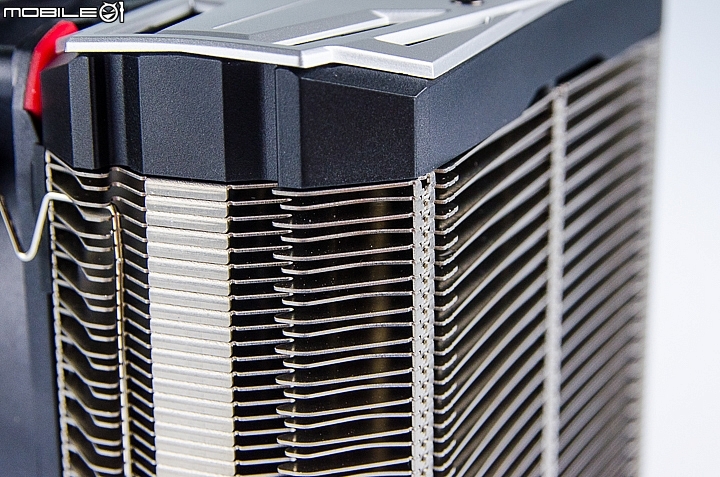

散熱器的鋁擠鰭片採用了高低交疊設計,主要目的應該是為了在增加散熱器的鰭片數量以提昇散熱表面積時也能夠減少風阻問題,讓風流能夠更有效率地吹向鰭片帶走廢熱。


散熱片上方有別設置了一個外蓋來遮蔽銅導管的收口,並且還有加入LED背光的龍形盾牌LOGO,也讓散熱器外觀看起來更有特色。


在隨附配件內還有提供另外一片黑色面板,只要先卸下四顆固定螺絲就可以拆換,讓玩家可以依照自己主機板配色搭配選用。

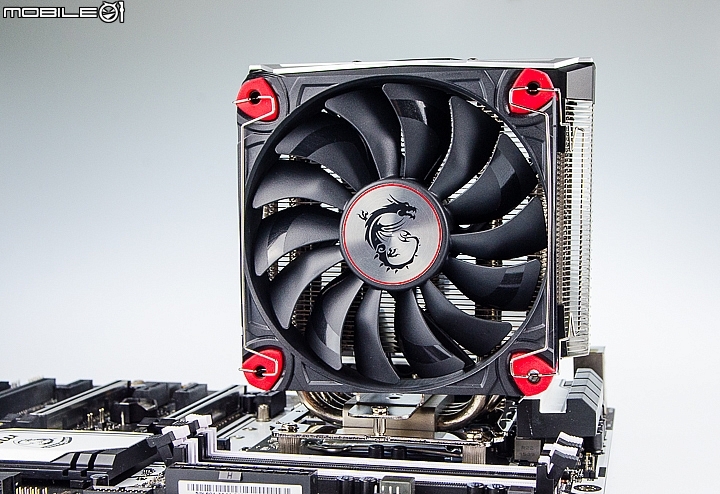

微星搭配的TORX風扇是採用特殊散葉設計,號稱能夠加強風量。


風扇的四個角落有特別加入了紅色的橡膠材質軟墊,可減少風扇時運轉的震動。

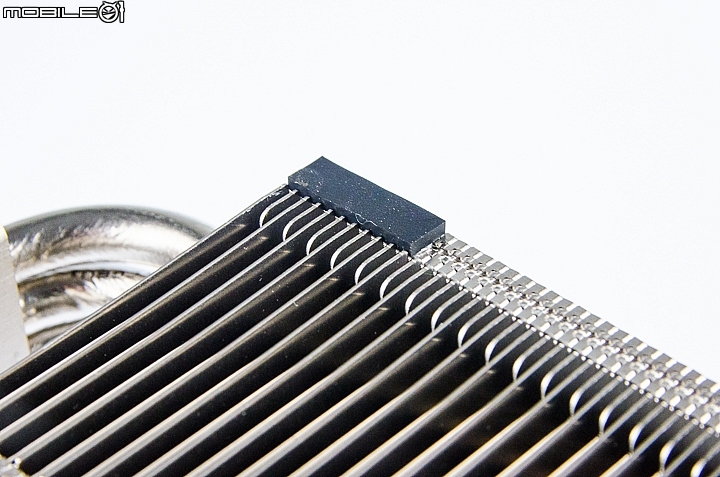

散熱器與風扇接合處也設置橡膠墊來減震。

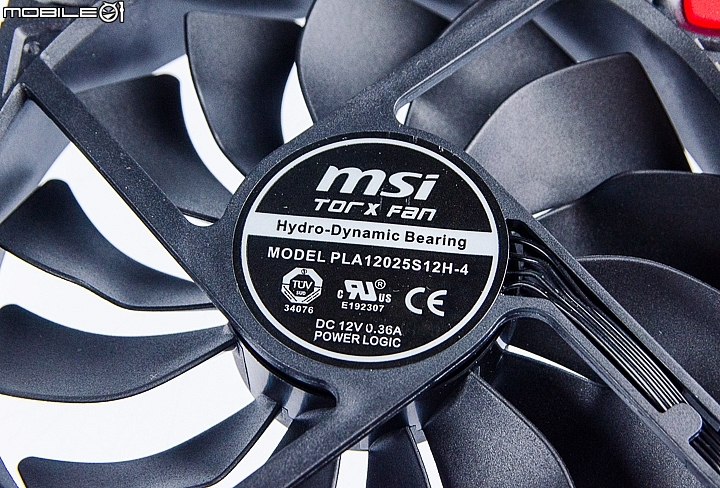

隨出貨搭配的TORX風扇是採用Hydro-Hynamic軸承設計,耐用度會比一般油封軸承好一點。另外,這款風扇的轉速規格可達到500~1800±15%RPM,噪音值也只有17.2~33.6dBA,並可支援PWM功能。

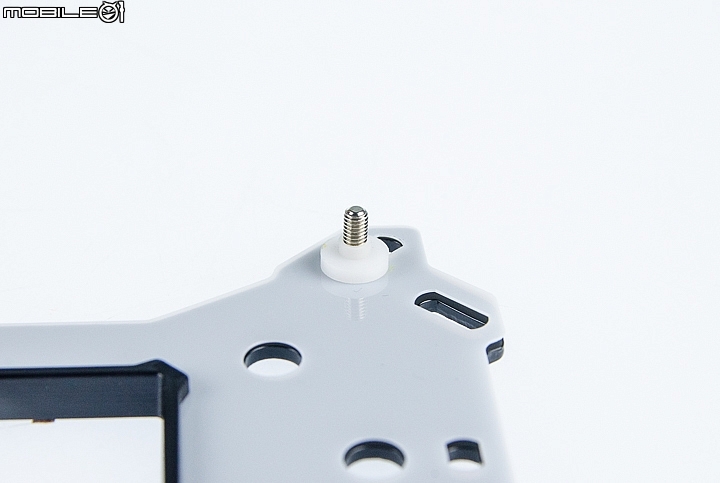

這次安裝設計的部分就用LGA1151腳位的Z170A主機板來搭配介紹吧!這款散熱器需要加裝背板固定,實際安裝時要先拿專用螺絲穿過背板安裝孔,再搭塑膠墊片來固定螺絲柱。

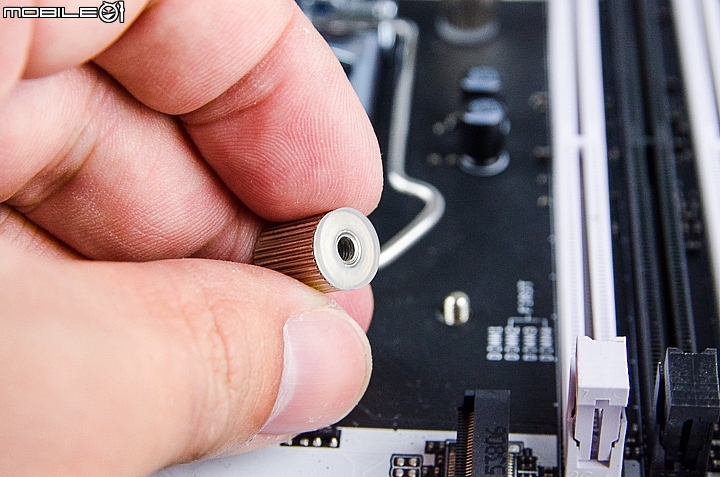

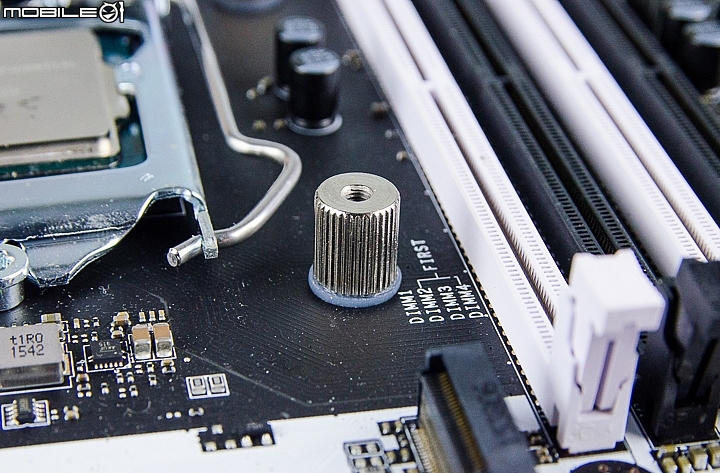

背板螺絲裝好穿過處理器散熱器的安裝孔之後,接著再用配件內的專屬螺帽鎖上螺絲柱。在螺帽底部已經有加上軟墊片來避免主機板刮傷與達到絕緣的作用。




螺帽固定好之後再將配件內的方型金屬片用隨附的專屬螺絲固定。

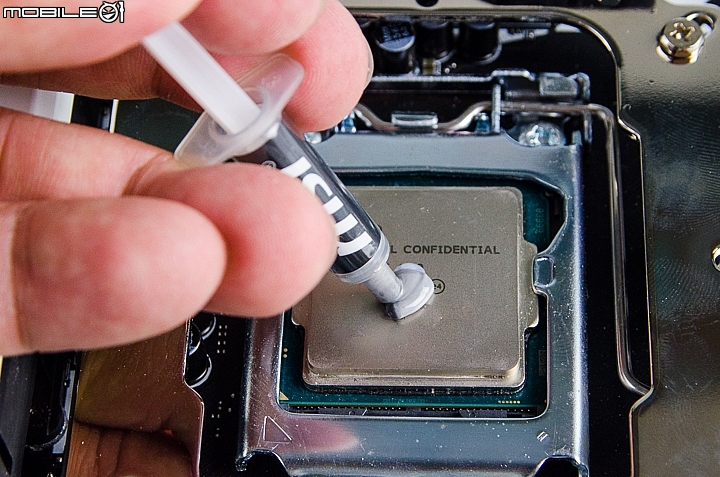

接著就塗上隨附的散熱膏再將散熱器放上處理器,實際塗上散熱膏的時候可以感覺到比較偏黏一點。

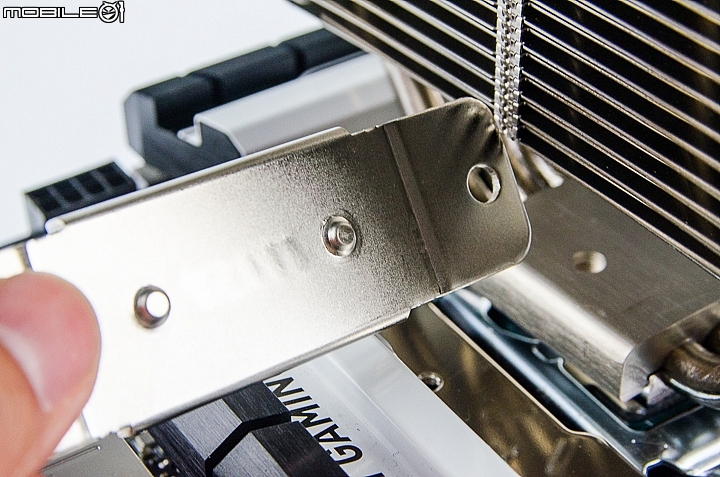

配件裡面有一個比較小片的固定片,上面有兩個凸點,剛好可以對準散熱器的兩個凹點。

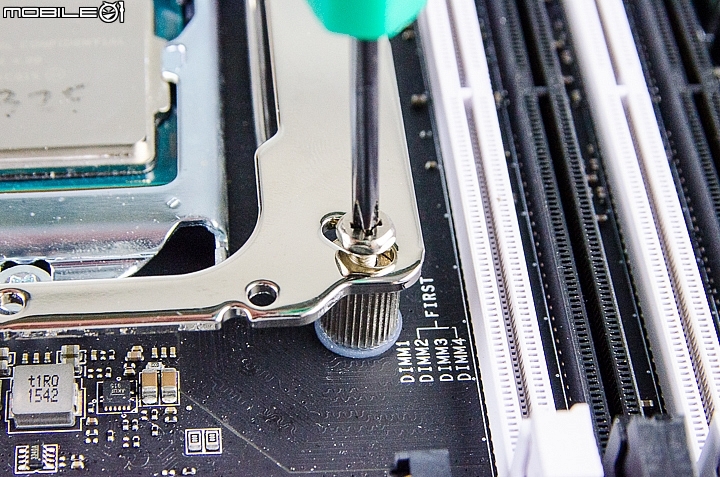

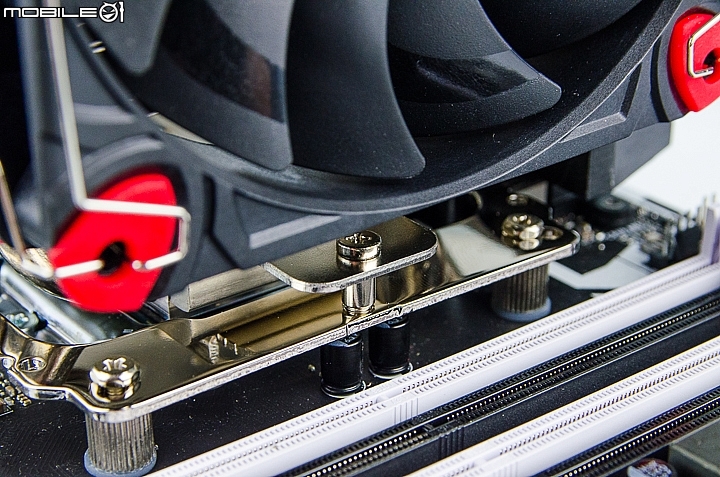

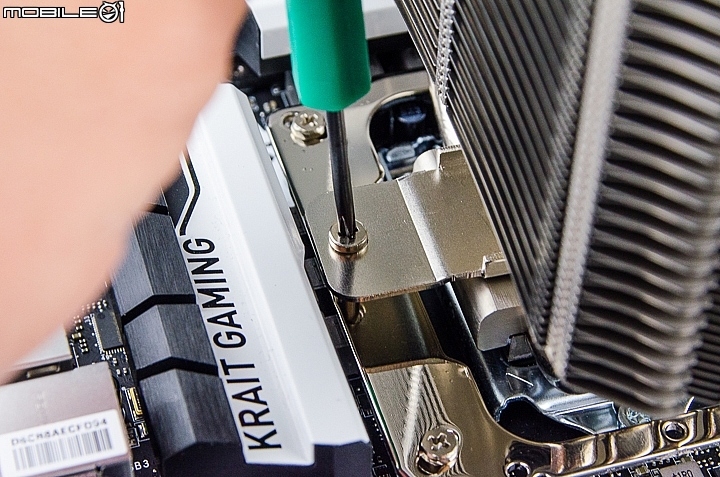

放上固定片之後一樣再用螺絲鎖上兩端的螺絲孔就可以完成固定。


不過有一點要注意的地方就是風扇會檔到一端的固定孔,所以先拆下風扇會比較方便安裝。

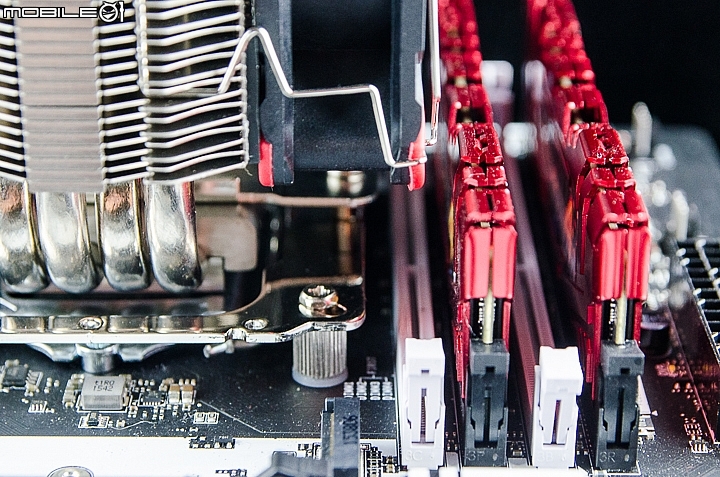

另外還有個需要注意的地方就是散熱器因為體積規格的關係,若是風扇裝在記憶體那一邊的話,會佔到第一組記憶體插槽的空間,所以要是4 DIMM都要插滿的話,可能只能搭配LOW PROFILE規格或是沒有散熱片的記憶體比較不會有卡到的問題。


裝好散熱器之後就來看看實際的散熱效果吧!這次測試是用Intel Core i7-6700K處理器搭配微星Z170A KRAIT GAMING R6 SIEGE主機板,並且會測試處理器預設時脈以及超頻至4.6GHz時的溫度表現,同時也有拿了一顆Intel原廠散熱器來當做對照組,讓網友有個散熱效果比較依據。



運作溫度實測

裝好散熱器之後就來看看實際的散熱效果吧!這次測試是用Intel Core i7-6700K處理器搭配微星Z170A KRAIT GAMING R6 SIEGE主機板,並且會分別測試處理器在預設時脈以及超頻至4.6GHz之後的待機與開啟AIDA64軟體燒機10分鐘左右的運作溫度狀態,而這次測試也會拿一個銅底鋁鰭的Intel原廠散熱器來當做對照組,讓網友有個散熱效果比較依據。

預設4.0GHz運作時脈測試

待機狀態

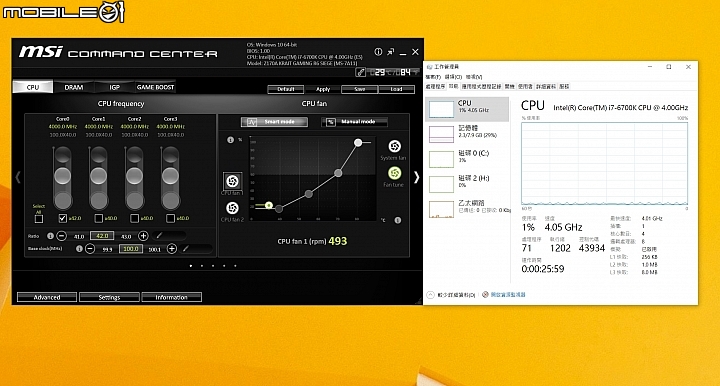

當處理器搭配微星CORE FROZR L塔型散熱器並保持在待機狀態時,處理器的運作溫度大約可以控制在29℃~30℃左右,風扇轉速大約會保持在490~500RPM。

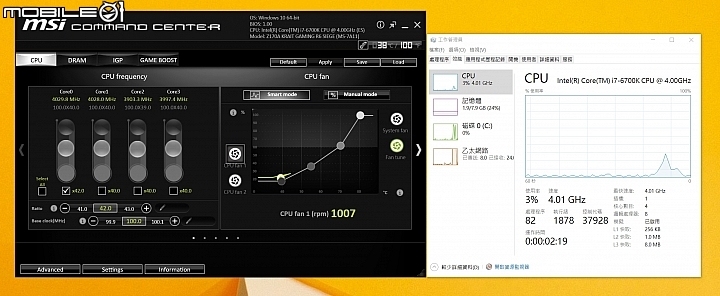

搭配原廠散熱器時,散熱器運作溫度大約是38℃左右,風扇轉速約1000RPM。


AIDA64燒機測試

實際開啟AIDA64軟體燒機10分鍾之後,搭配微星CORE FROZR L塔型散熱器的處理器運作溫度則會控制在58℃左右,風扇轉速也稍微提昇至820RPM。


搭配原廠散熱器時,散熱器運作溫度會達到78℃左右,風扇轉速約1700RPM。



運作時脈超頻至4.6GHz測試

待機狀態

接著透過BIOS設定將處理器運作時脈超頻至4.6GHz時,搭配微星CORE FROZR L塔型散熱器的處理器運作溫度大約可以控制在39℃左右,風扇轉速大約會保持在500RPM。

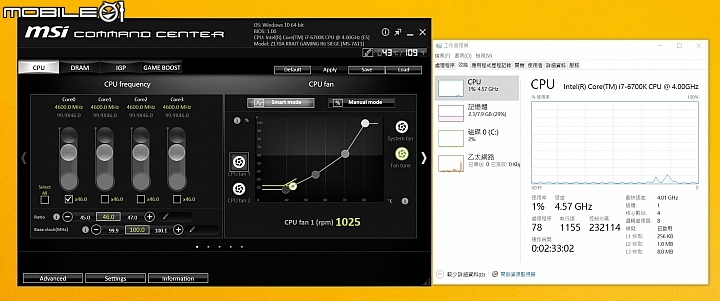

超頻後搭配原廠散熱器的處理器運作溫度則會達到43℃左右,風扇轉速約1025RPM。



AIDA64燒機測試

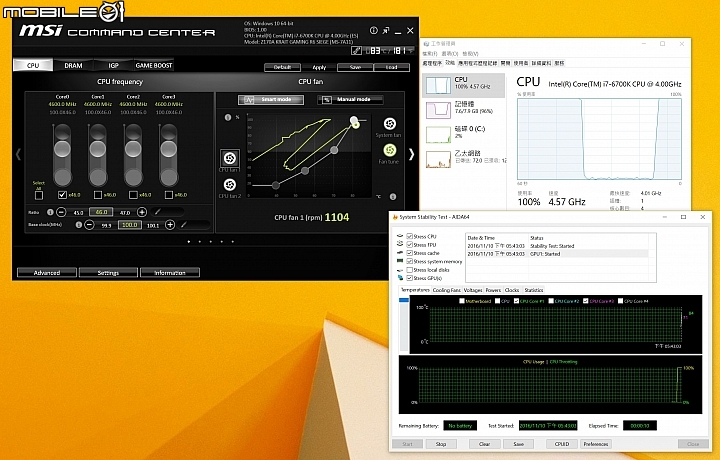

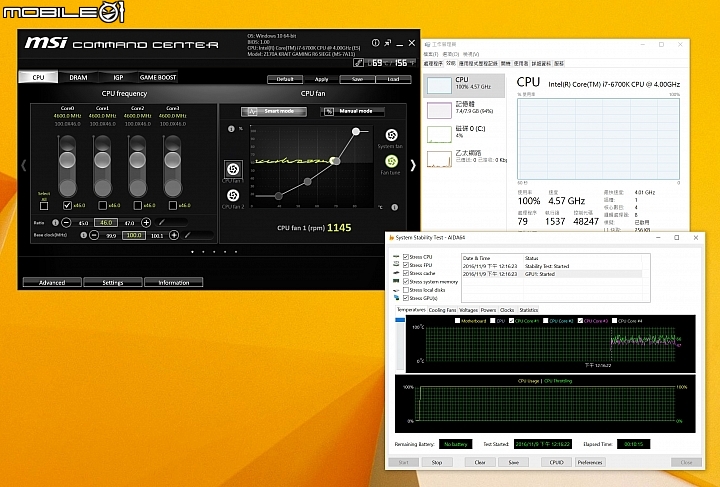

實際開啟AIDA64軟體燒機10分鍾之後,搭配微星CORE FROZR L塔型散熱器的處理器運作溫度則會控制在69℃左右,風扇轉速會提昇至1150RPM。


使用原廠散熱器的時後,大約燒機2分鐘左右,溫度就已經達到83℃左右,再沒多久就發生熱當情形。



測試總結

從溫度表現方面來看,這款散熱器即便只有單風扇的配置也能輕鬆地將Intel Core i7-6700K超頻至4.6GHz並保持穩定運作狀態,相較於原廠散熱器的確有著不錯的散熱效果,不過比較需要注意的地方就是這款散熱器還是得需要加裝背板固定,所以更換散熱器時就得拆下整個主機板,昇級安裝需要花點功夫,還有記憶體搭配方面也需要稍微考量一下安裝數量與散熱片高度規格,避免卡到散熱風扇。
