搞了將近一個月終於把我的eCar給弄好了...為了完成這台eCar可花了我不少時間和,其中最讓我頭痛的就是NB音源輸出至車內音響主機這一部分,本來想說有了Touch Panel,NB主機及DC to AC Converter就可以很簡單搞定了說,誰知道到了同事朋友開的音響店去裝的時候才發現我原本的$ony MP3主機沒有AUX輸入,更慘的是我連換片箱都沒有所以沒有解決方案(當初買音響的時候因為我的主機是前置單片CD所以就沒有購入換片箱),後來沒辦法音響店的老闆就說先幫我裝FM轉換器,經過了一個禮拜的測試,我發現根本就找不到一個乾淨的電台,每個頻道幾乎都有地下電台的干擾,所以就開始找其他替代方案,好不容易讓我找到了一個東東(金X華的DVD系統選擇器)可以不用經過換片箱就讓主機多出個AUX IN,很開心的我就開始和製造廠商聯繫,廠商說他們不直接販賣給USER所以我又打電話去給經銷商,然而經銷商又說他們也不直接和USER作交易,所以給了我一個音響安裝店家的電話,叫我和他們聯繫,誰知道一打過去老闆娘就很兇的說他們沒有貨叫我和經銷商聯繫,就這樣踢皮球踢來踢去...甚至還說沒有這樣東西(哇勒...那製造廠商網頁上的不就是假的),就這樣過了兩天我也火大了...一氣之下就跑道內湖X帽去買了台有AUX IN的音響主機..花了我6張半的小朋友(人有時候還是要沉住氣,要不然會多花好多.

哎呀...抱怨了這麼久應該要開始進入主題啦.
Lancer eCar規格
主機: SHARP Note-Book MC24 Athlon XP 2400+
顯示: 8" 4:3 TouchScreen
電源: 車內12v -> DC to AC電源轉換器 -> NB Adapter -> NB
周邊: 3 Port USB 2.0 Hub Combo 讀卡機 / 2.5" USB HDD 60GB
GPS: BU-303 USB GPS Mouse
PS:我還有一顆60GB的USB HUB供Update eCar上面的資料.

開始進入主題啦....

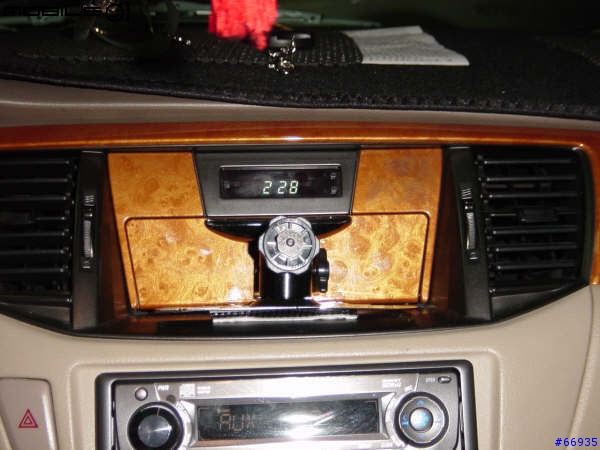

螢幕固定架(原本的半圓形固定架因為太大無法固定,所以我拿到公司去DIY將它改造T型以供放置在這個位置)

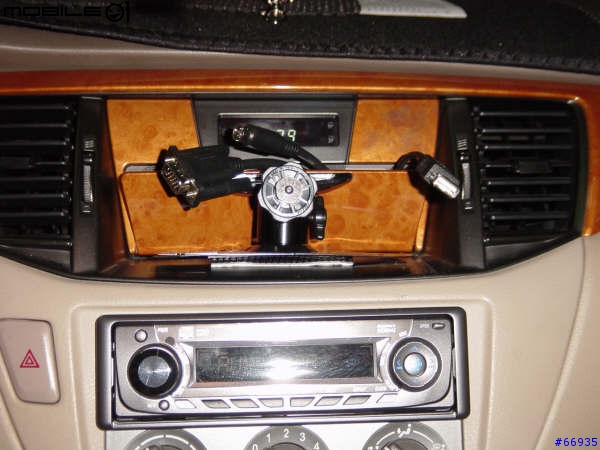

由左至右為VGA.Power.USB TouchPanel(不想讓線材露在外面所以請音響店的老闆幫我在音響上方的置物櫃裡挖了個小洞)


eCar主機(公司的DVT Sample)

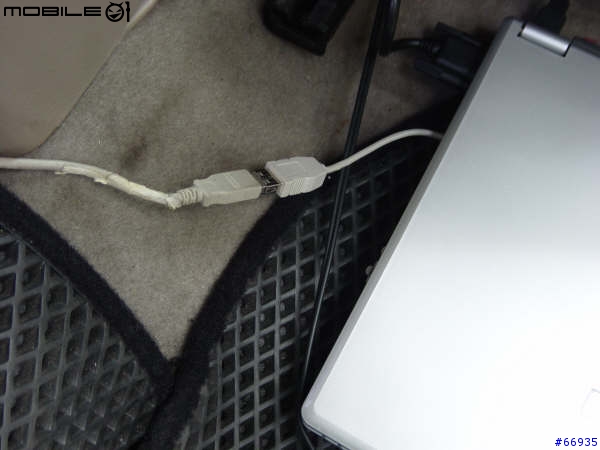

利用USB Cable將Power Button給接出來,NB要帶走時只要將USB Cabel拔除既可帶走),不另外把Power Button接出來的話每次開機都要將副駕駛座的椅子往前拉,然後再將NB拿出來開機,非常麻煩


左邊為VGA輸出,上面則是USB TouchPanel

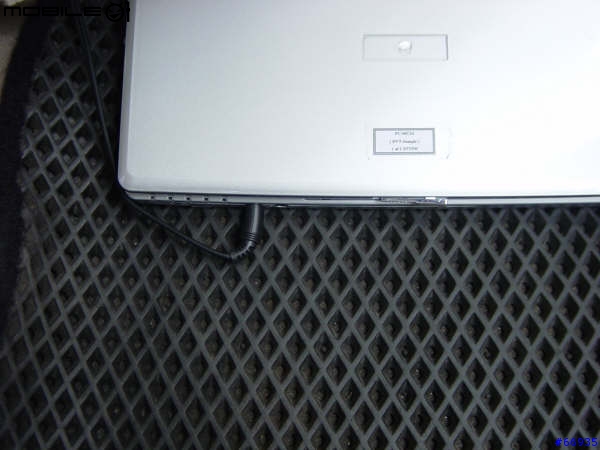

將NB的音源輸入丟到音響主機的AUX IN

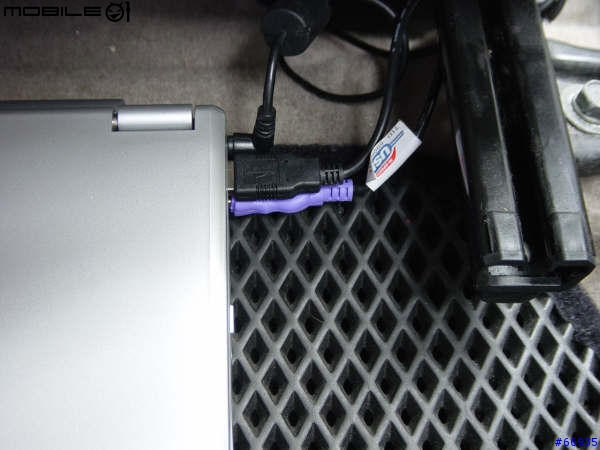

下面的Port是供USB Hub使用,上面的Port則是供USB GPS使用

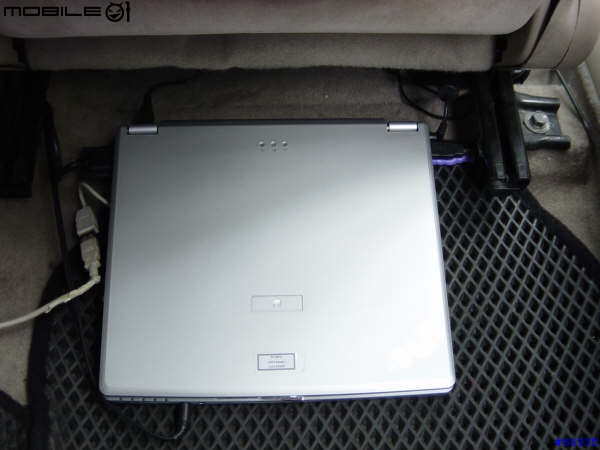

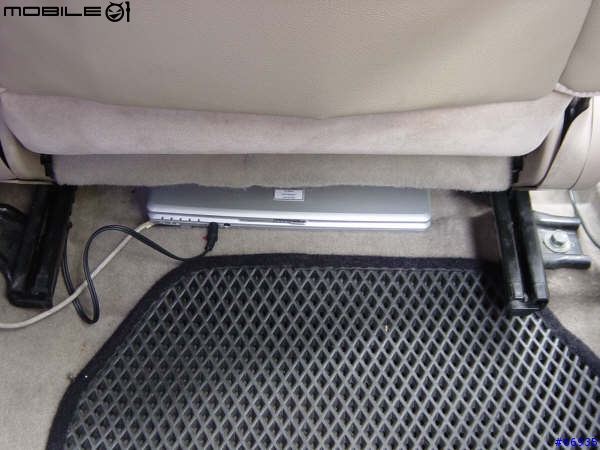

將整台主機塞入到副駕駛座下面,然後椅子在往後面靠就什麼都看不見啦

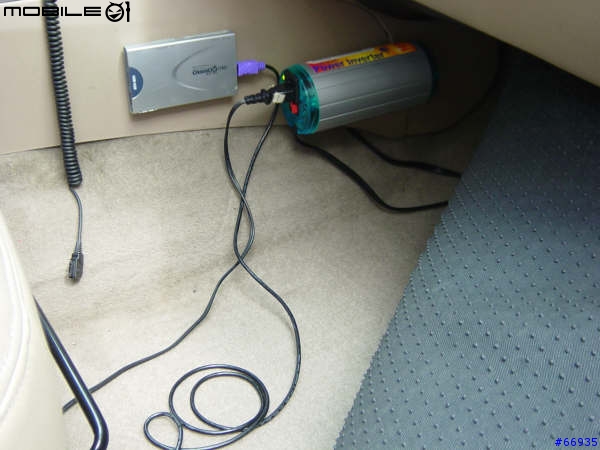

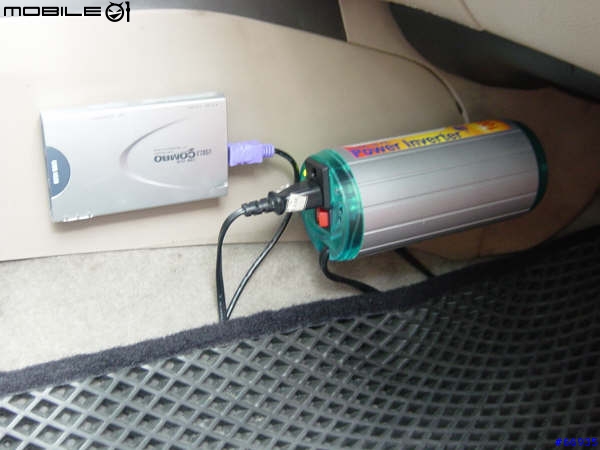

圓圓的罐頭為DC to AC Converter,前面那個是USB Hub,但發現只吃USB的電好像有點不太夠,正在想辦法另外拉出個5v


將線材全部藏在地毯下面,要不然我女朋友看到那麼多線我肯定會被"詌翹"的啦

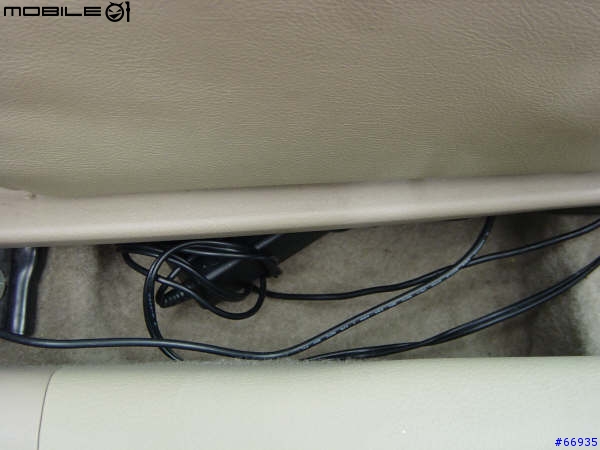

藏在副駕駛座旁的NB Adapter


全車看的最清楚的因該就是這條GPS Cable吧

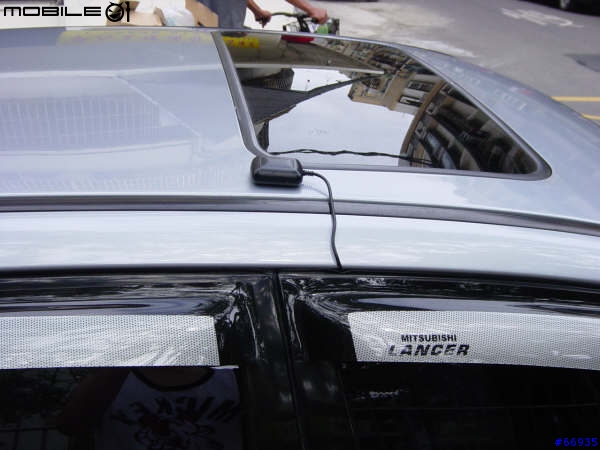

直接將GPS丟到副駕駛座的上方,這樣收訊因該會好點吧

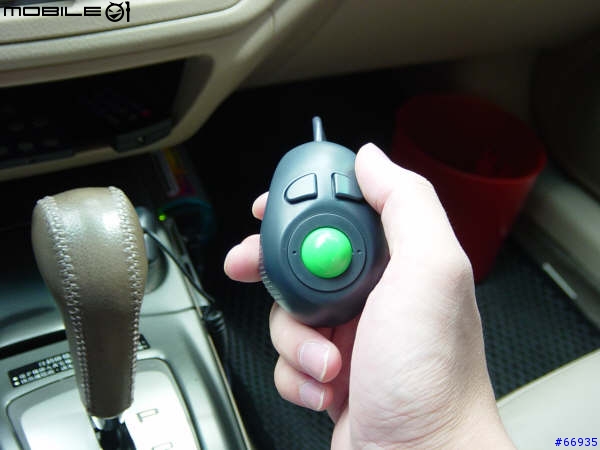

拍賣網站上買的手掌式滑鼠,正在學習適應當中

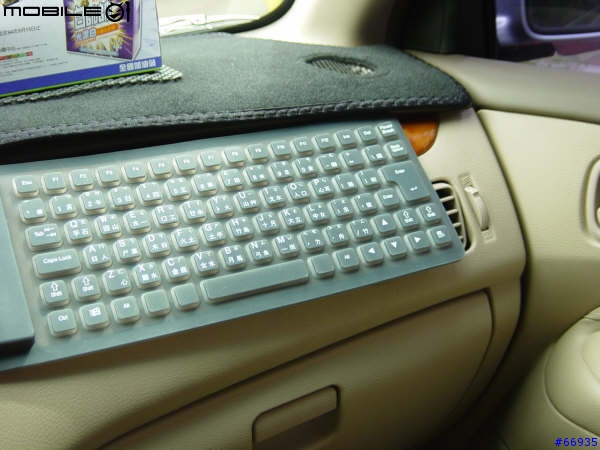

準備個鍵盤以備不時之需,這個位置是不是剛剛好啊,需要輸入文字的時候就叫女朋友幫我輸入,但她打五個字將近要一分鐘左右說,考慮換個打字快點的女朋友...噓噓噓...還好他不會上網

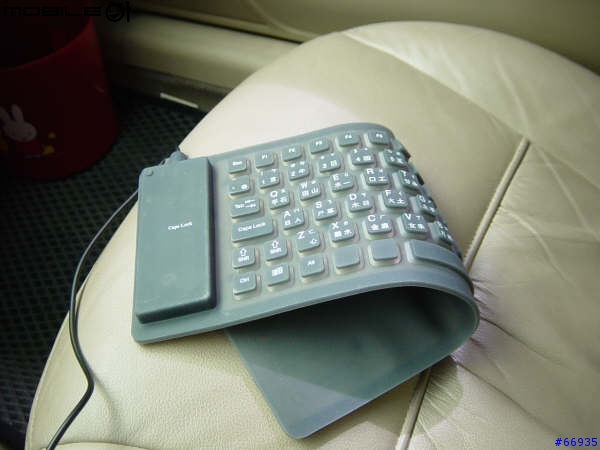

把鍵盤給摺起來以方便收納(這是果凍鍵盤),但發現它太軟啦放並不適合放在大腿上輸入.

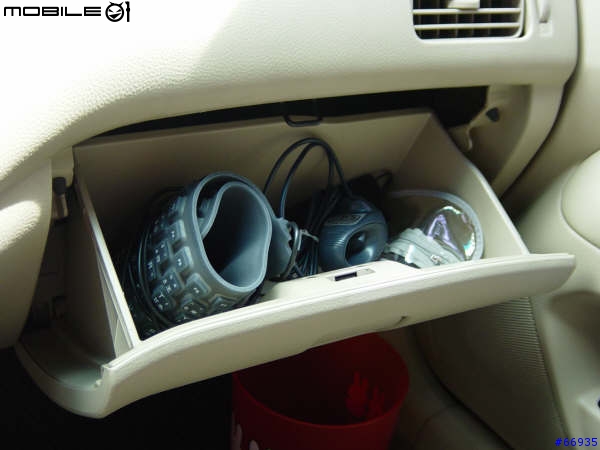

鍵盤可以捲起來和滑鼠一起放到助手席前方的置物箱裡面

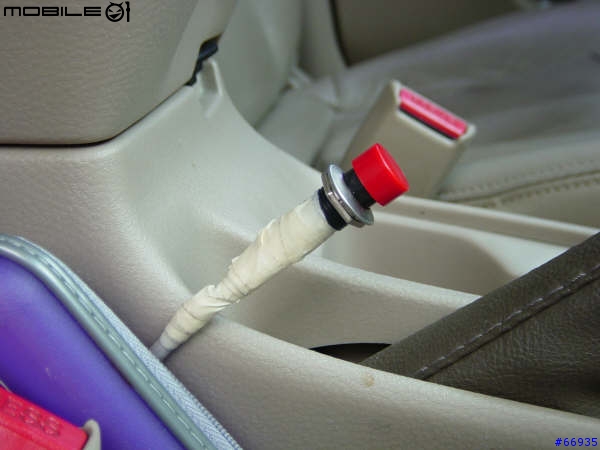

好啦..講了那麼多廢話讓我們趕緊按下這顆按鈕來發射飛彈吧,準備開始倒數計時5.4.3.2.1.0.....這個Button可是經過改良的第二代喔,之前請公司裡的RD幫我做了一個,誰知道他竟然不知去哪裡找來一個傳統電燈的按鈕(方形中間有個紅色的大按鈕那種),害我每次看到那個按鈕就覺得好害羞喔,目前這個按鈕是進階版第二代.

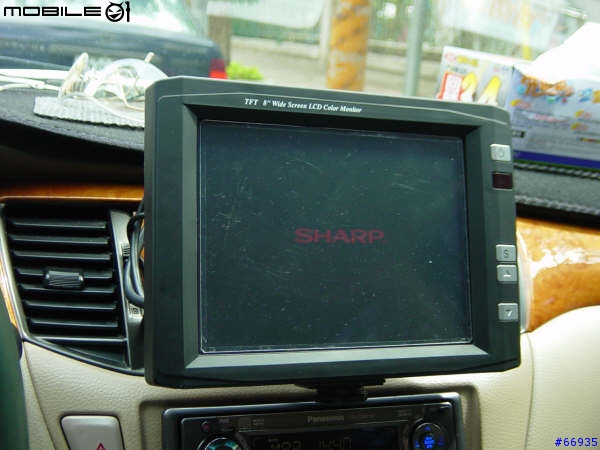

不要搞錯這不是你想像中那個廠牌的Panel啦而是NB開機時的Logo啦

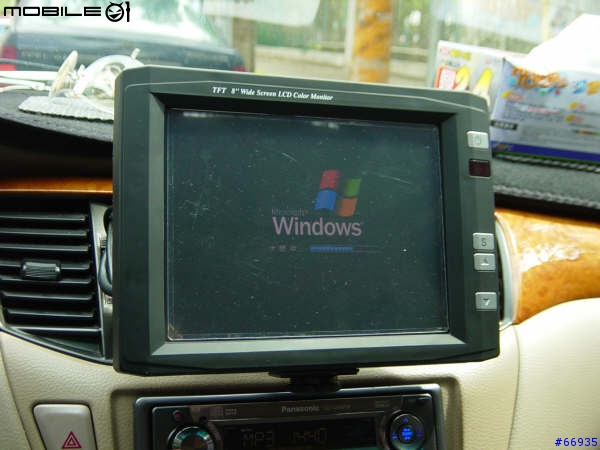

期待以久的M$畫面終於出現啦

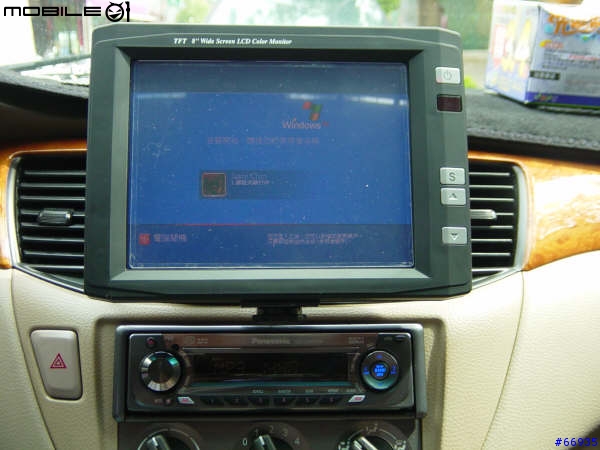

Login畫面..螢幕上點一下就可進入

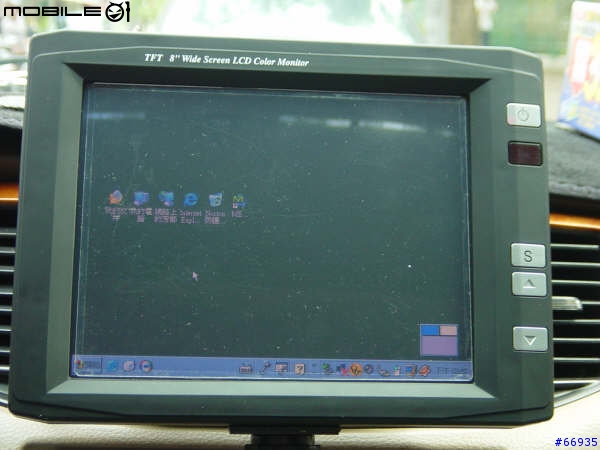

Yeah....終於進來Windows XP啦


趕緊來啟動Media Car看看

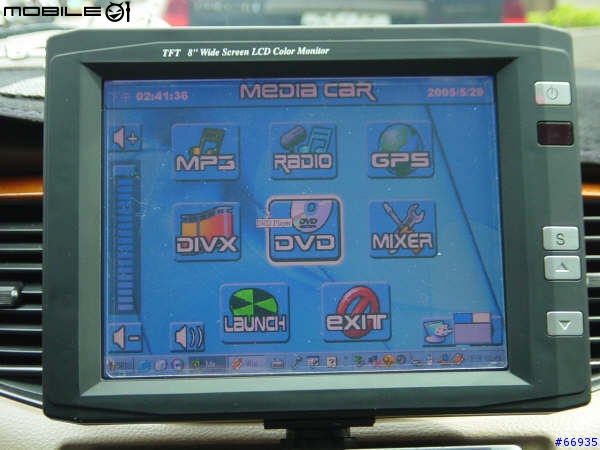

來張Media Car的特寫

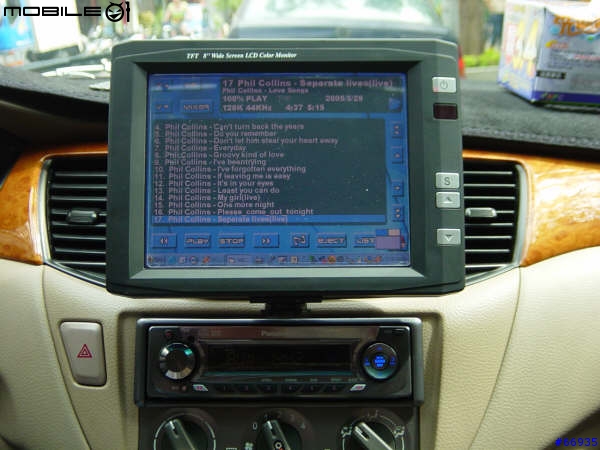

撥放MP3當中...

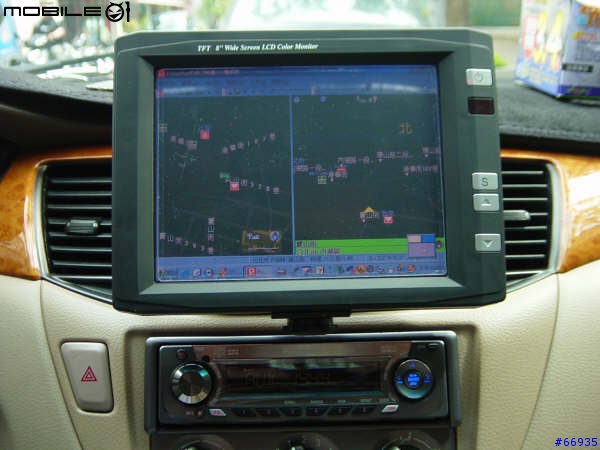

透過Media Car去啟動GPS


再來張AVI檔案撥放的畫面

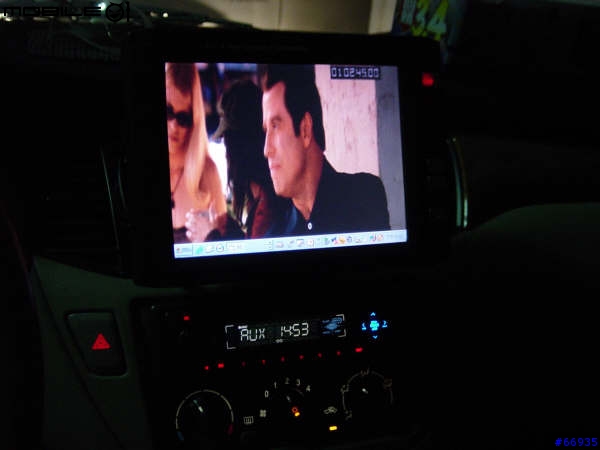

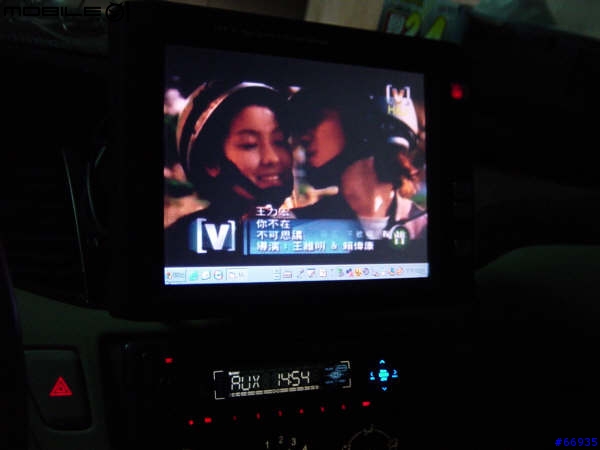

MV撥放中(聲音加影像太棒啦)

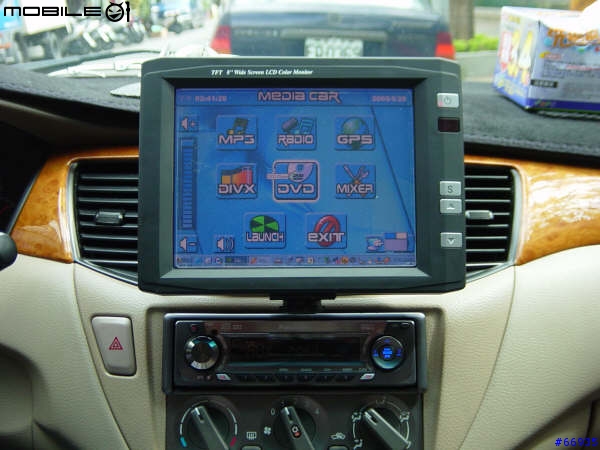

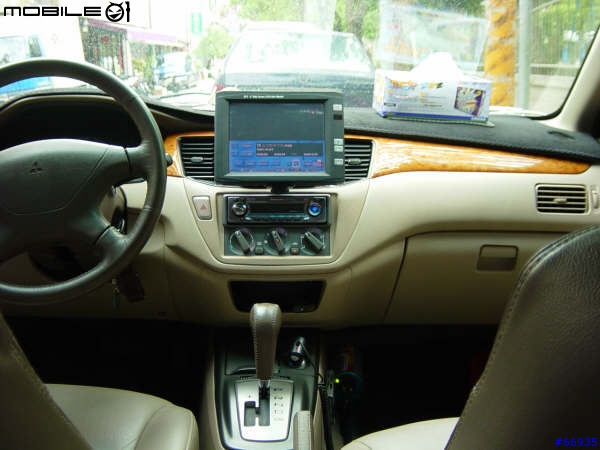

整個中控台的特寫


心得:
用不要的NB當eCar主機有可以省去相當多的$$,而且如果臨時下車要去買個什麼東西的時候也不需要關機,還有記得將Power Button設定成進入休眠模式,這樣就可以加快下次開機的速度,目前我的eCar大部分都已經完成,只剩下雜訊部份還未解決.
