大家好,這是小弟第二次實驗性的製作CAR PC,卻是第一次在01裡面po文章,如有什麼缺陷,也懇請網友們指教!
小弟在約2年多之前就曾經動手製作過,不過當時是用7"的車用螢幕,顯示卡是外接有AV輸出,畫質實在是....

不多談以前的部份,先來列一下這次動工前準備的物品:

01.P3-650CPU+GIGA MB = 1500
02.40G HDD = 2400
03.256 SD RAM = 1000
04.12" LCD = 5500
05.200W MINI POWER = 500
06.MINI KB = 900
07.MOUSE = 450(以前買的,看完介紹如果哪位網兄知道哪裡還有這個東西,懇請告知)
08.DC TO AC 300W = 1900
09.USB HUB = 450 (手套箱和後行李箱各一個)
10.USB 1.8M延長線x2 = 400
11.樹德A4 SIZE雙層文件收納盒 = 400
12.其餘LiLiCoCo的東西詳閱內文

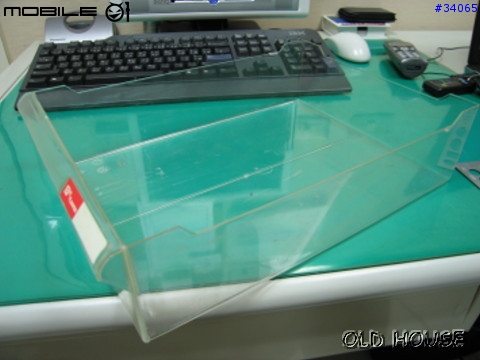

來看一下這個一般文具店都有再賣的文件收納盒,這是其中的一個抽屜!

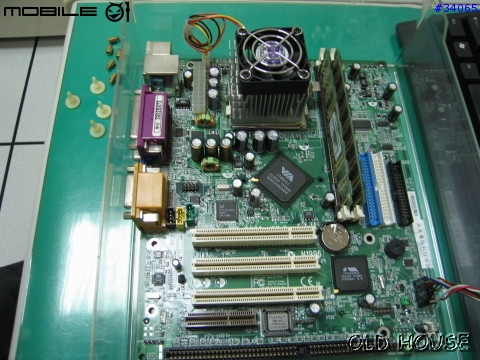

主機板放在裡面的樣子!

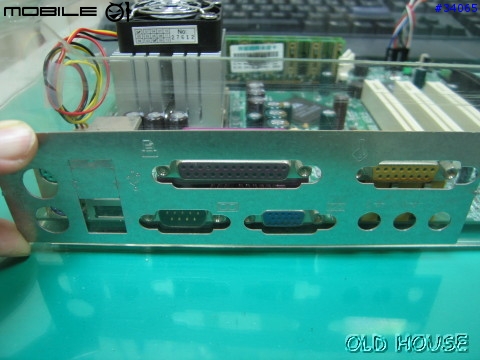

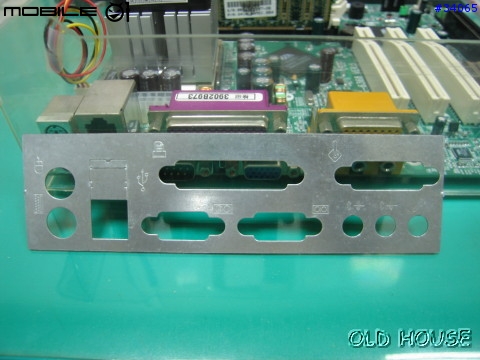

首先是要切割出讓主機板連接埠可以露出來的部份,到時候還要黏上檔板,看一下要施工的部份!

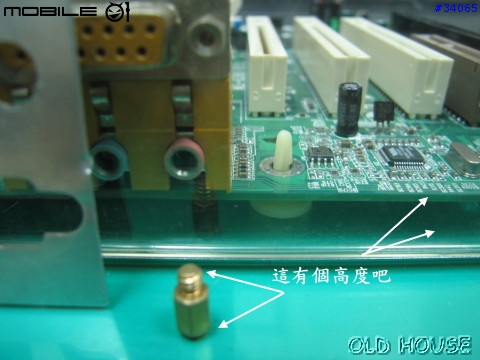

要畫上切割線的時候要先在主機板底部裝上塑膠固定插銷,因為檔板施工完畢後,主機板底部有螺絲座要固定,檔板的高度會不準確,所以要先插上塑膠插銷,把正常高度先建立,接者就是劃線準備施工了!

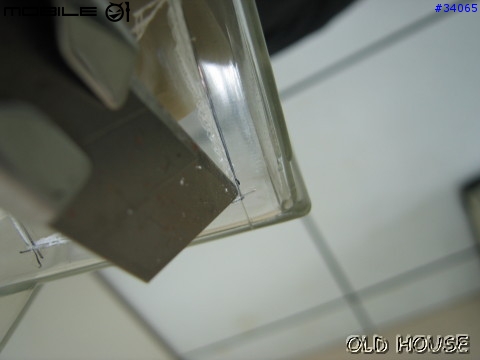

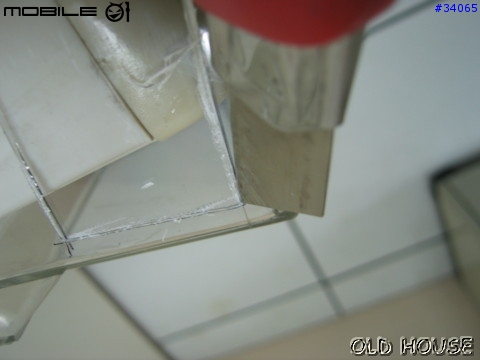

壓克力的切割要用壓克力刀,施工不當的話壓克力可是會裂開的喔(建議請廣告招牌店家幫忙施工)在這小弟是用工業用刀片施工,切割後出來的樣子就是這樣!

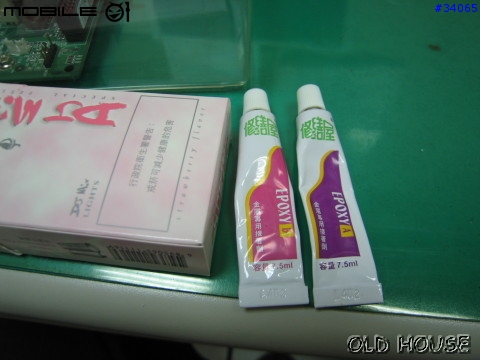

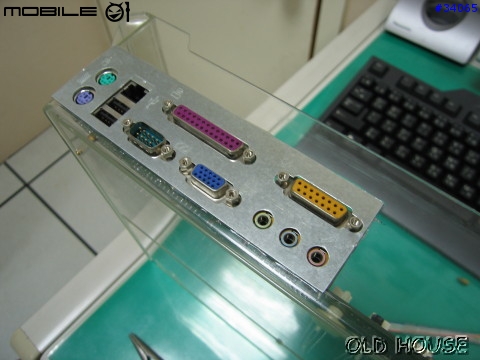

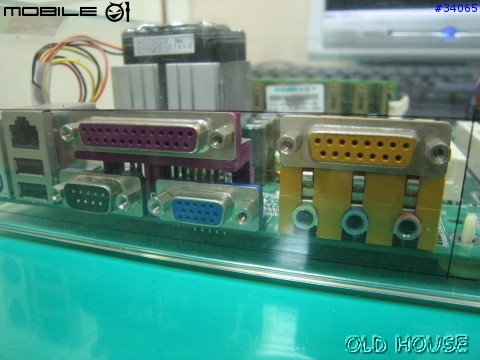

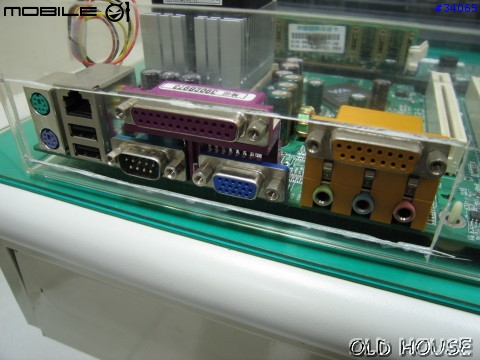

接著用AB膠將檔板黏在剛剛切割好的部份(小弟是買含金屬成分的AB膠,固定後比較硬)AB膠混合後塗上檔板四周,再黏上壓克力盒,靜待15分鐘就會完全硬化了,附上完工圖!

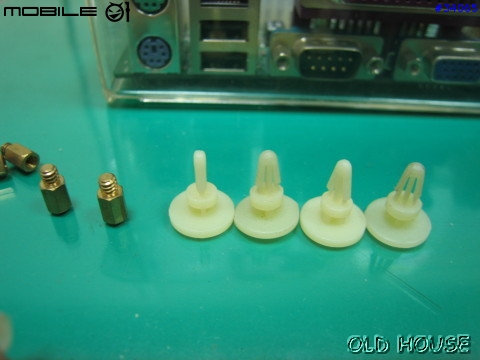

這次固定主機板的主角

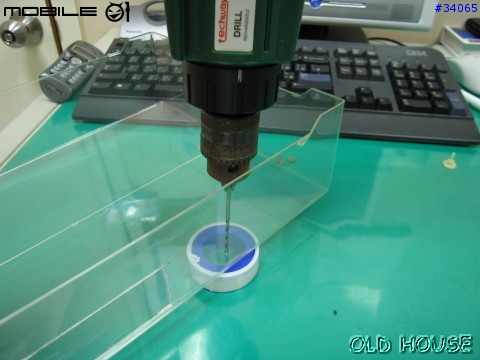

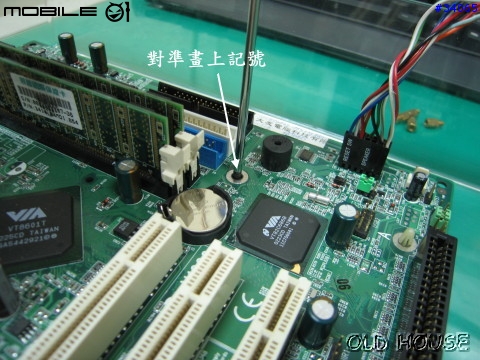

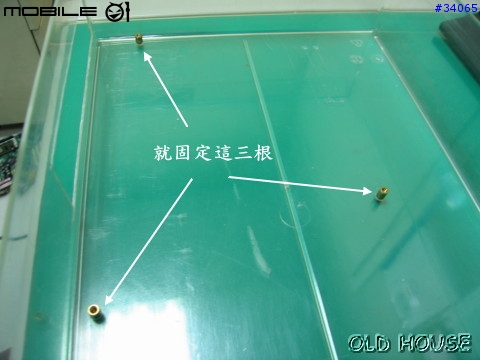

繼續施工固定螺絲座了,放上主機板固定好要的位置,用尖銳的工具畫上記號,小弟是預計固定三根螺絲,其餘用部分用塑膠插銷固定支撐即可,鑽孔的時候不要用力壓,壓克力會裂開,讓鑽頭前端自然將壓克力挖開即可,接者把三根螺絲座沾AB膠黏上鑽好的孔位上!




大功告成囉!

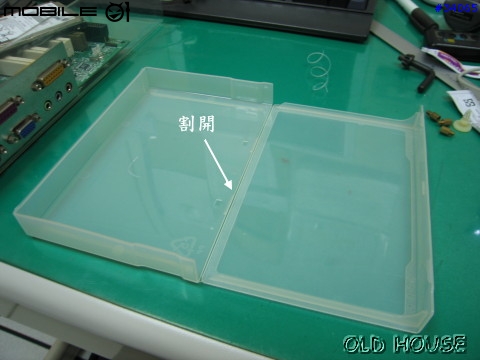

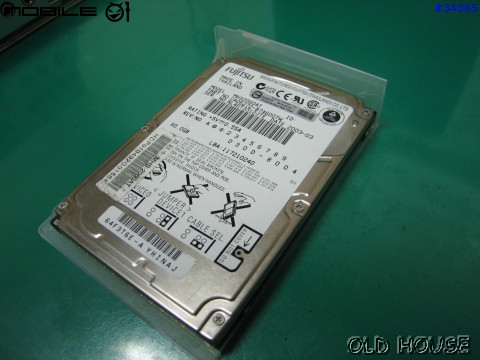

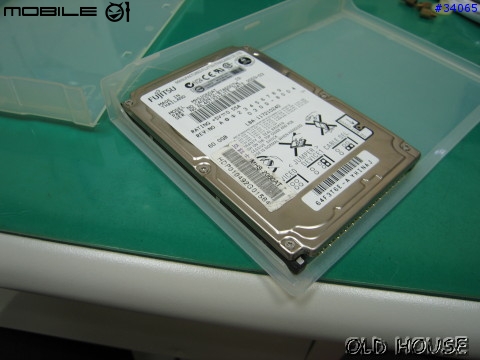

接著製作硬碟固定座部份,預計把硬碟平躺在PCI插槽上面,看來看去只有那個地方高度比較平均,小弟是自己找了一個不知名磁帶的外殼(塑膠材質),我要的是它的這個L型的部份!




切割好的樣子!

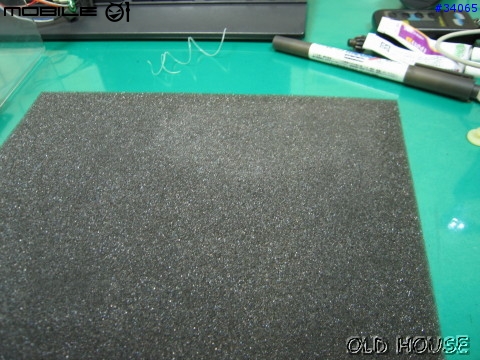

接者找一片制震海棉,這很容易,常組裝電腦都知道,買主機板的時候裡面都會有這薄薄的一片海綿,我需要兩小塊,一塊放在L型固定架底部,一塊放在硬碟底部!

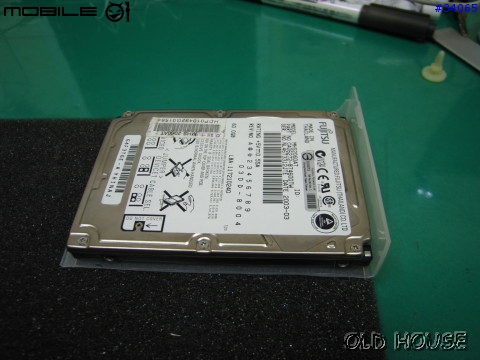

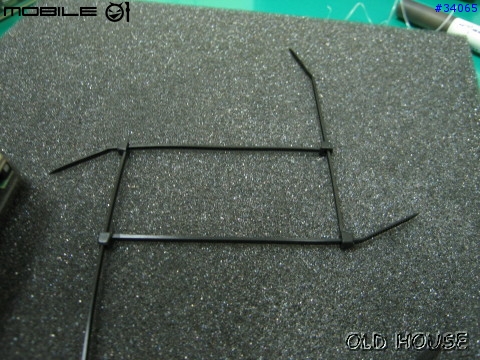

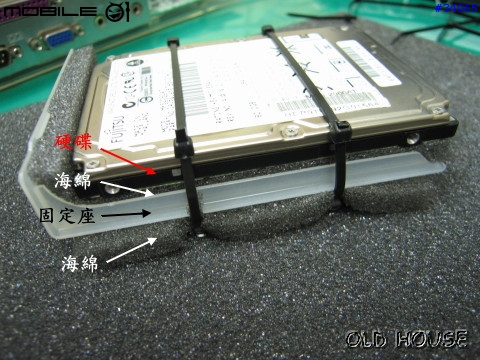

接著就是用束帶固定硬碟+海綿+固定架

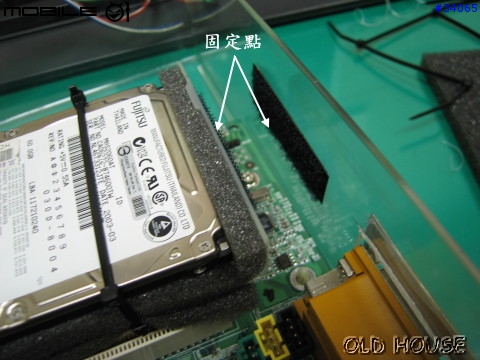

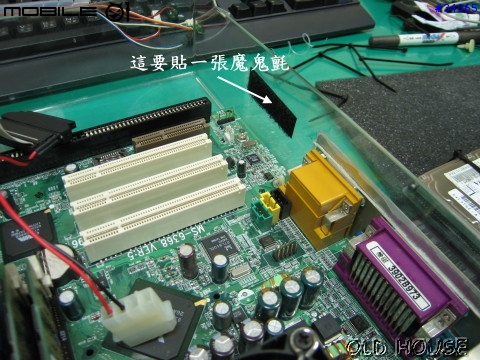

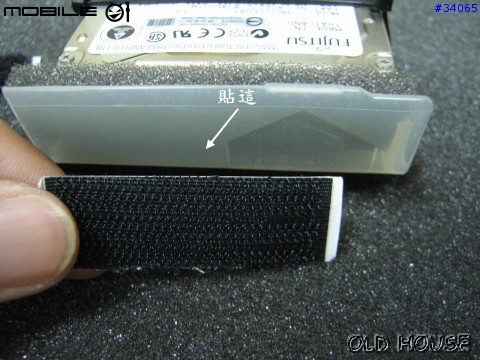

看這個步驟你就會知道為什麼我要取L型的部份了,加上魔鬼氈就是很簡易的制震+固定!

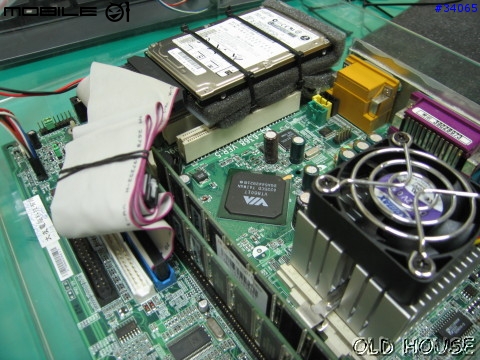

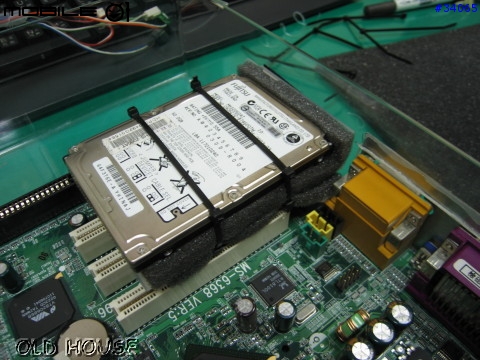

固定好的樣子!

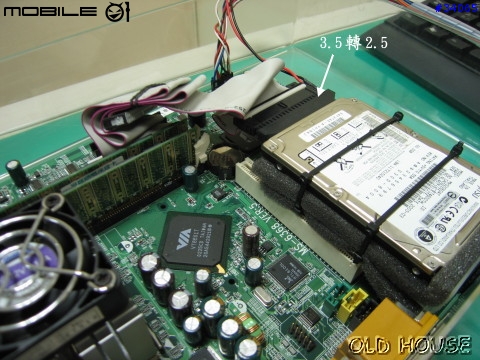

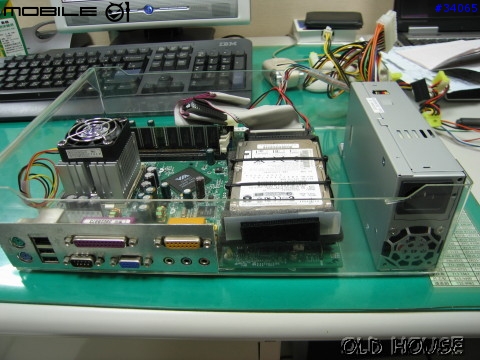

硬碟要加上3.5轉2.5的轉接排插,這樣主機本體的部分就算完工囉!






小插曲:

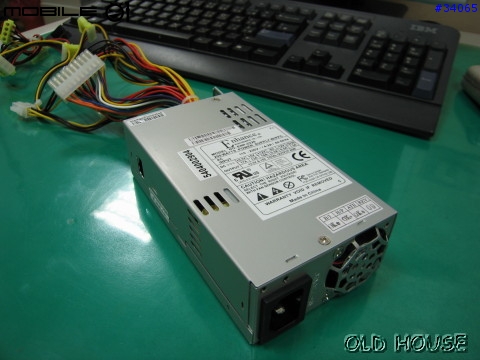

原本有買MINI POWER,而且收納盒內也有預留位置放置,後來實際上車後發現噪音太大,有點受不了,後來就將這部份捨棄,改用一般SIZE的300W POWER,將POWER放在後行李箱裡面,加上DC TO AC使用,20PIN主機板電源線要自行製作一組1.8M的延長線,這部份還要分接一組電源給硬碟使用,所以原本設計的MINI POWER這個部份就不能使用了!

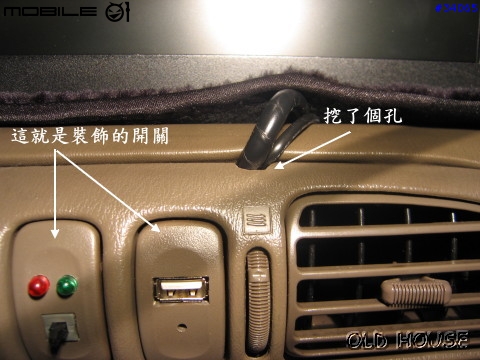

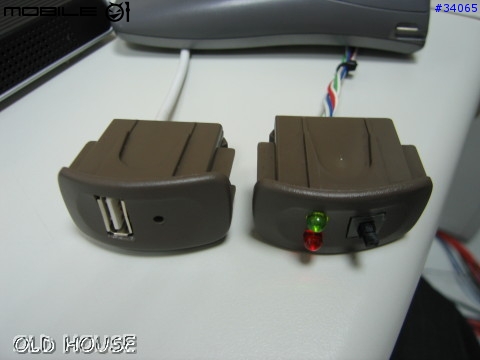

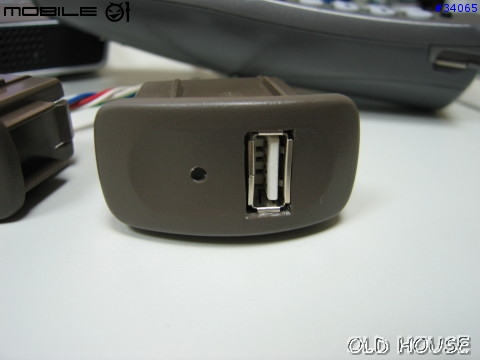

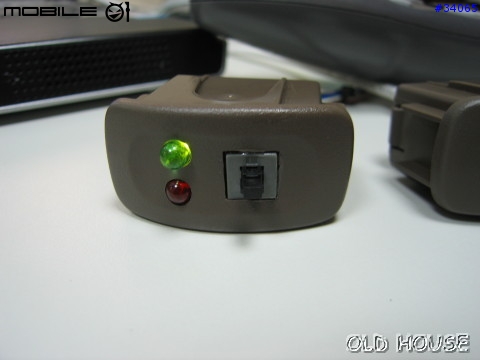

接著製作LED燈號顯示,CAR PC主機電源開關還有USB插槽,小弟是把車上預留裝飾開關拿來改裝,什麼是裝飾按鈕?就是車廠預留加裝配備例如霧燈之類的東西,車內必須要加裝開關,沒加裝之前那個開關的位置會裝上"假"的開關,那就是裝飾開關啦,施工過程省略,總之就是??孔,黏黏AB膠啦,當然啦,開關以及LCD燈號也是要延長啦,因為要拉到中控台,來看看圖片比較實際!

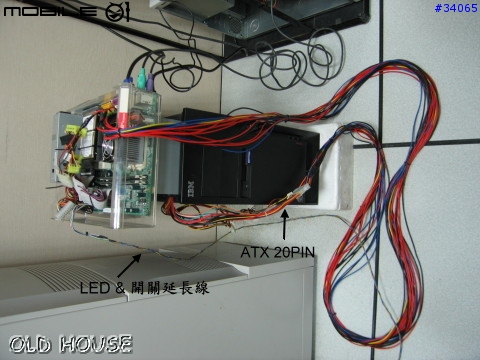

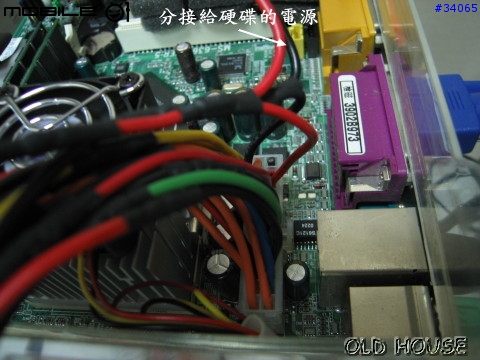

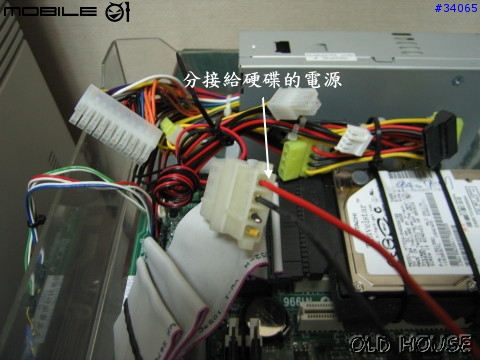

這是20PIN主機板電源線延長後要再從這一端接一組電源去給硬碟使用!




這樣主機控制的部分算是完工了,先接上電小測一下囉!

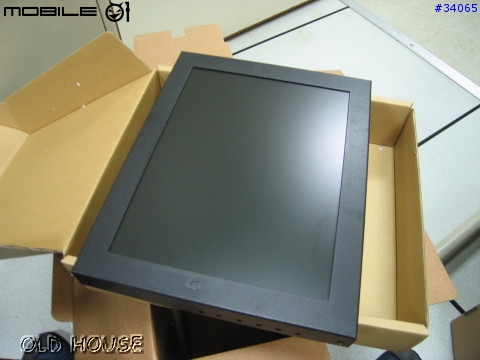

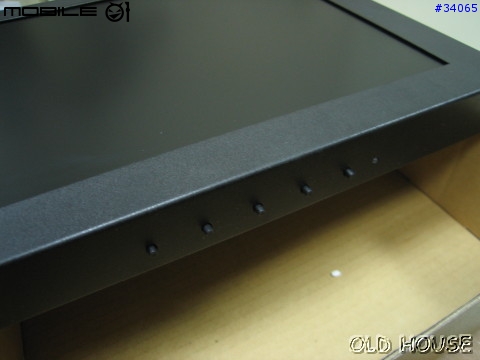

這是這次使用的螢幕,可以上到1024x76,不過還是建議使用800x600,有點重,外殼是鐵的,螢幕背面有四個螺絲孔,我自己是很簡單自己折一根U型的鐵片,固定在螢幕後面,然後用大顆螺絲(不用起子,可以直接用手轉的螺絲)固定螢幕後面,另一端直接鎖中控上!

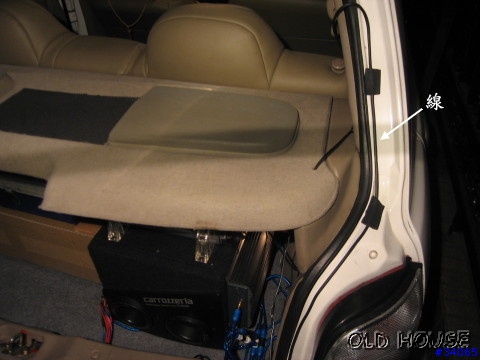

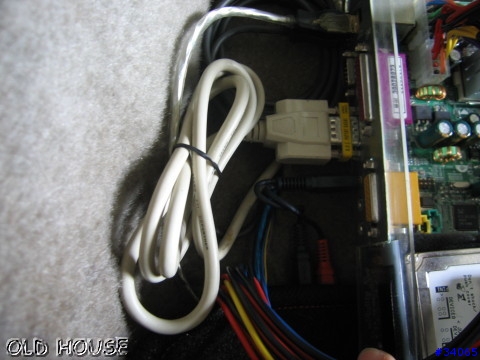

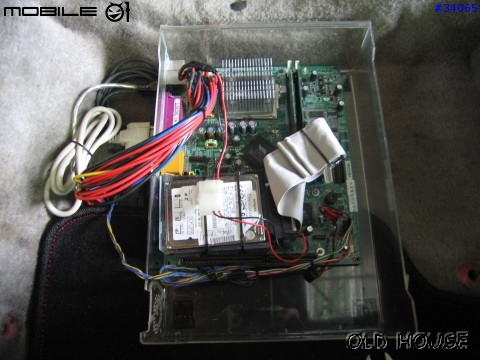

這是放在副駕駛座椅子下的樣子,還有已經拉好的線!

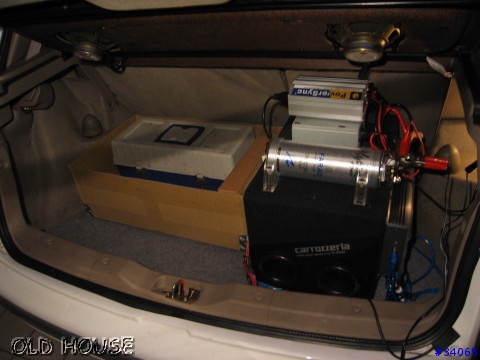

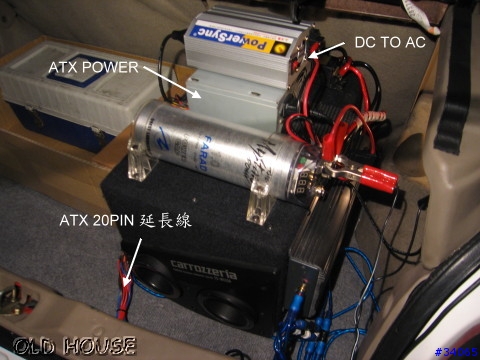

這是後行李箱,黑色的是超低音喇叭,所有週邊如擴大機,電容,ATX電源,DC/AC變壓...等,都固定在上面!

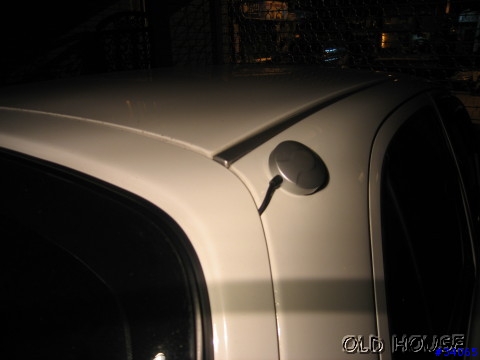

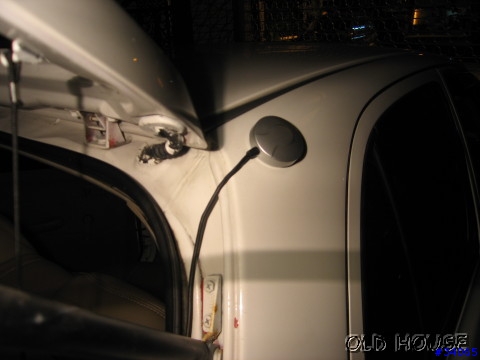

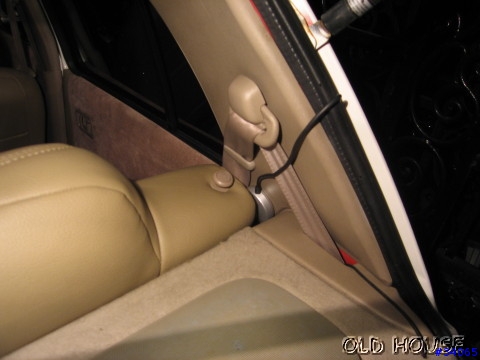

GPS接收器就這樣吸在後面,由於怕下雨的時候水會順著接收器的線流進車裡,所以線要拉到底部再進車內!






不用的時候就收在這個地方,塞在皮椅的縫裡(還真是剛好)!

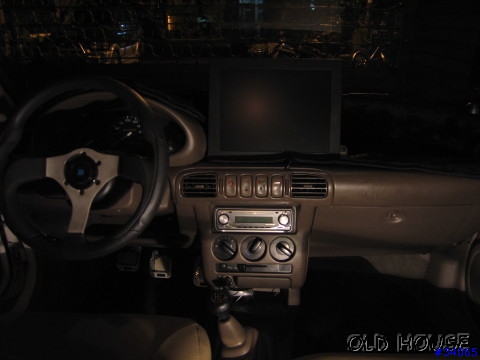

全景一覽

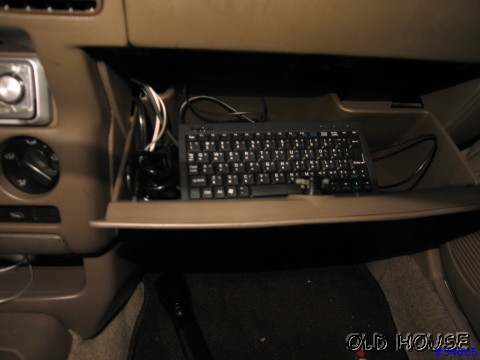

MINI KB還真的是超迷你!

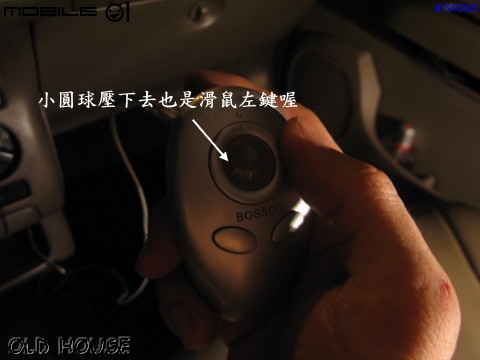

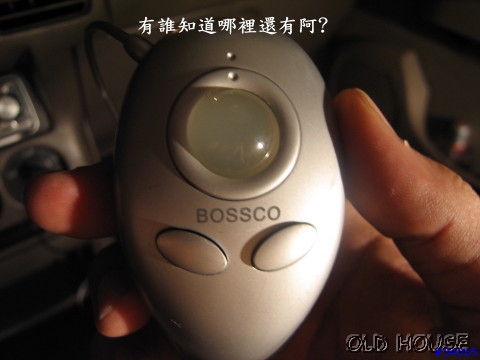

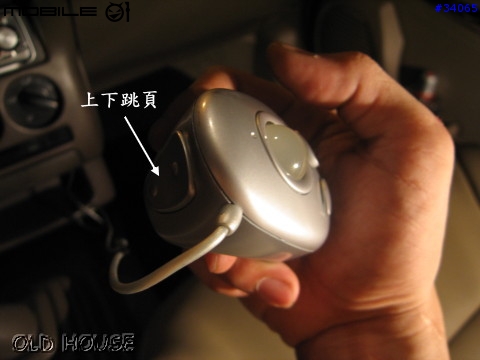

這是滑鼠,很好用,知道哪裡有庫存的網兄懇請告知,我已經找不到了!






螢幕的線從這裡出來,基本上這算是破壞性改裝了,不過對我來說這是小事,
凱汰廠一片面板500上下就有了!

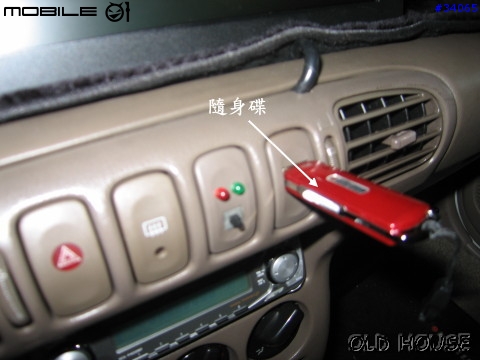

想簡單傳幾張音樂專輯給CAR PC就靠隨身碟囉!

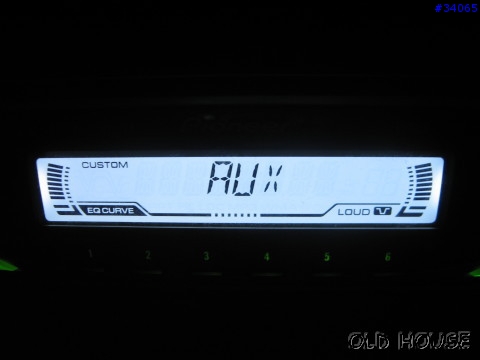

主機當然就要有AUX囉,RF的聲音是令人不敢恭維!


夜間開啟CAR PC的全景!

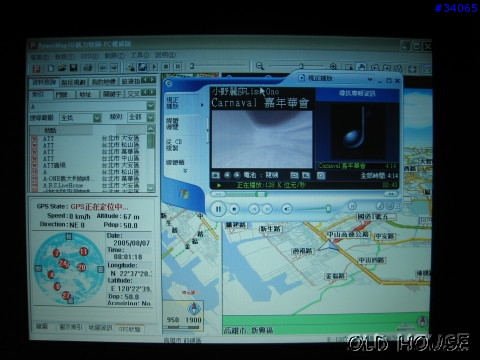

GPS導航是一定要的啦!



後記:

有些部份(例如拉線),最好能請汽車音響店家幫忙,小弟是自己平常對這些東西有興趣也有經驗,所以都自己動手,線路的分佈方式以及抗干擾,還有電流聲的排除這都是要靠經驗的,有懂得人能幫忙是最好!

週邊部分就不多談,每個人的用途不同嘛,反正要玩電玩就是再插個搖桿,要看數位電視就是再加個接收器,一般電腦能做到,車用CAR PC當然也都做得到,想上網小弟只要插上PHS傳輸線也就可以上了,在這就做個END了,有興趣大家一起研究吧!!
