Pioneer 汽車音響專用 iPod 連接套件

前言
來來來....有iPod車上又有裝Pionner音響主機者有福啦!!
在板上看了Ice Link套件介紹是否也很心動呢?是啊!歐規車專屬~日系車就比較可憐囉!
沒關係!日本仔也不會放過這市場的,當然日本知名品牌Pioneer,Alpine也出了iPod專用
的套件來對應大大們的需求!不囉唆~完成度如何?看圖說故事,大家應該比較喜歡~
也遵循Mobile01傳統,圖要多啦!敗的人才會多嘛~~

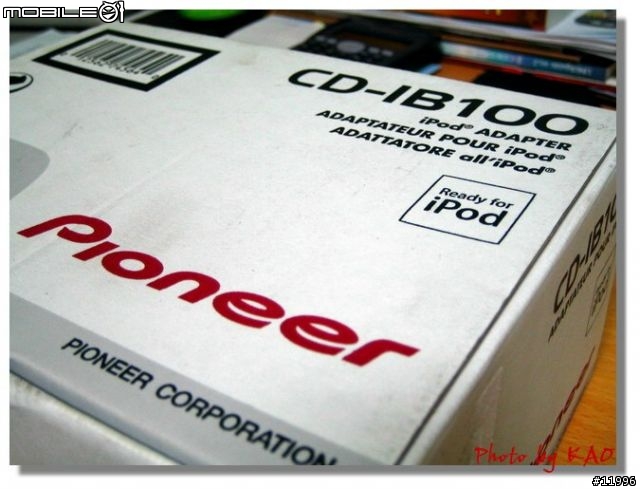

很簡單的印刷包裝盒,Pioneer配件外包裝都長這副樣子。



斗大的產品編號,CD-IB100,你看~~Ready for iPod耶!讚的喔!

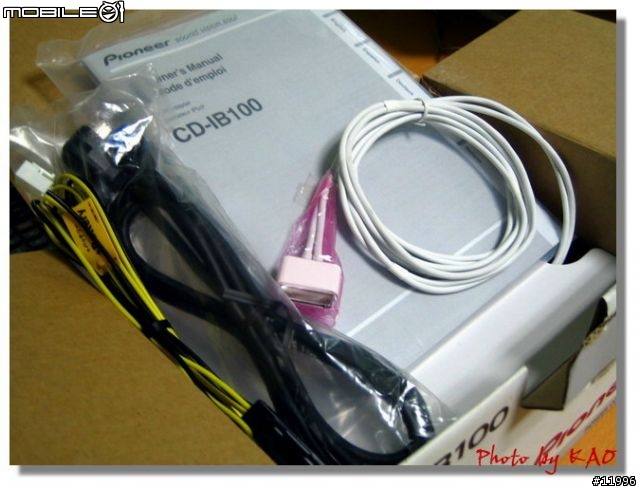

Open Box,內容物:IP連接線,電源線組,說明書。

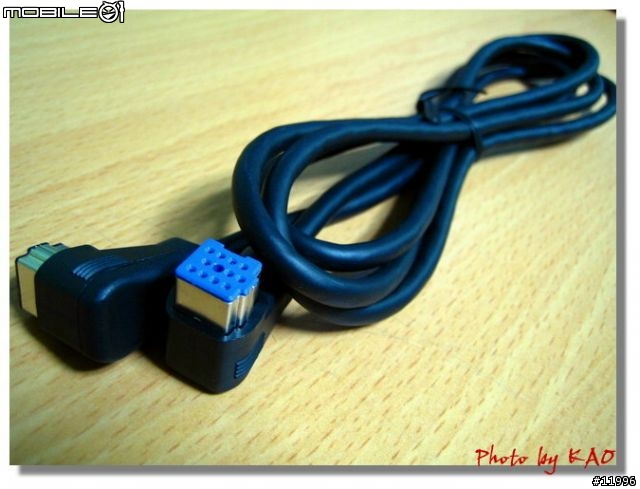

Pioneer IP連動線,擴充外部周邊都是靠這條IP Cable來Links,這是不可少的。

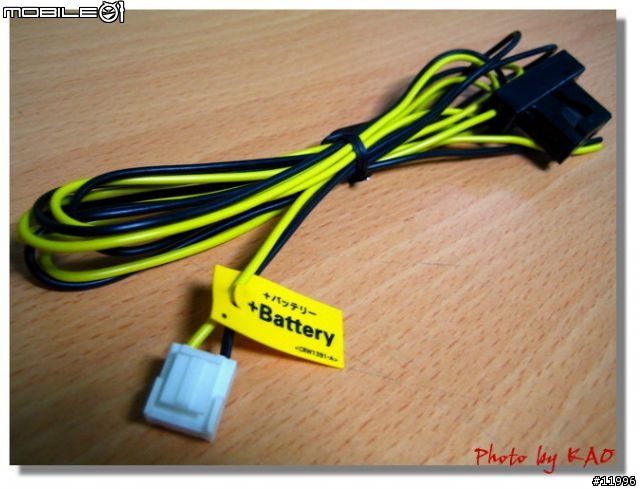

電源線組,因此套件需要吃電,所以一定要外接電源,這樣iPod才能充電嘛!您說是吧?



說明書,各國語言都很齊全,很有誠意!有中文喔!!!不虧是日本大廠。

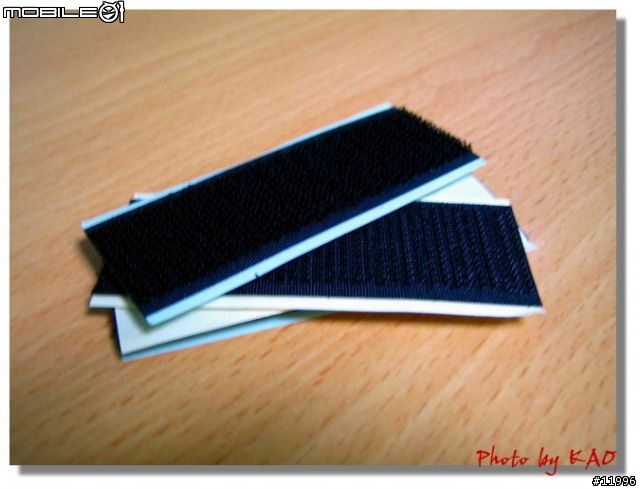

魔鬼沾~真貼心,讓小盒子可以藏的"很牢固"

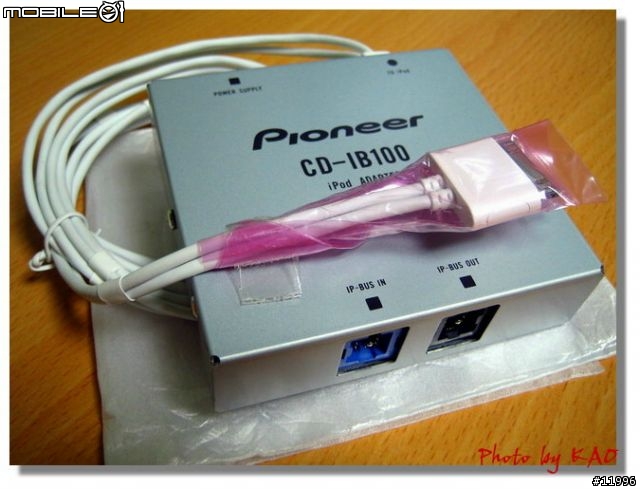

主角上場了!就是他,神奇寶貝~~阿!不是啦~~是iPod連接盒。

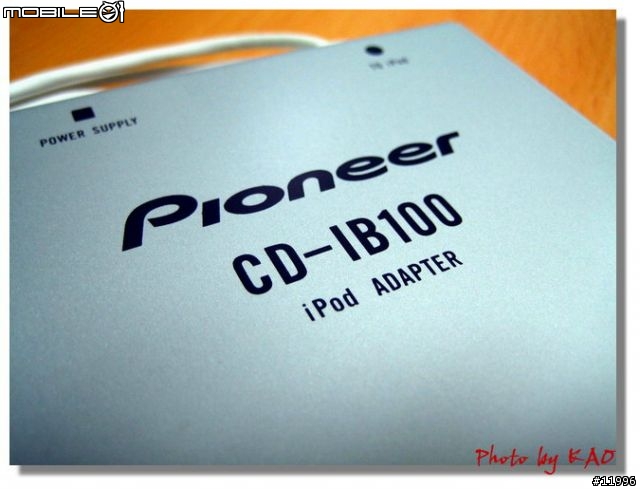

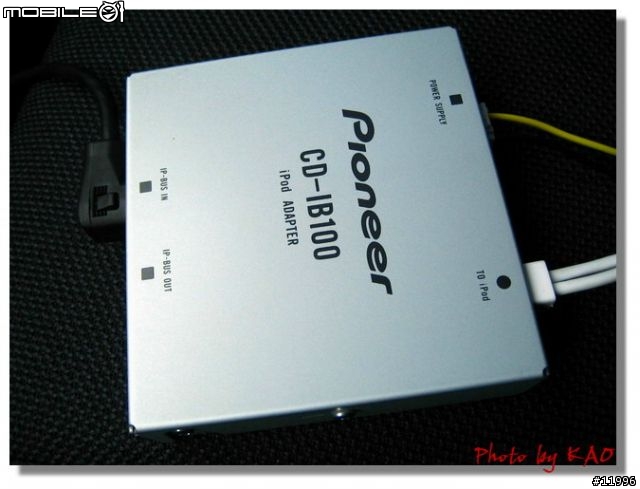

來個特寫吧~~ "Pioneer CD-IB100 iPod Adapter"

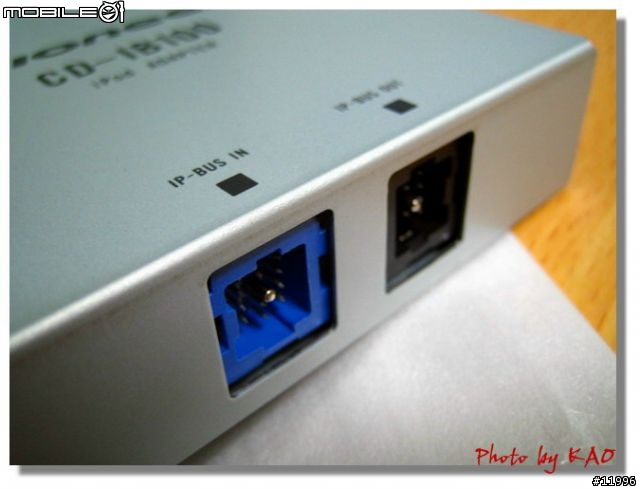

IP連動線接孔,差錯孔也是會動啦~只是沒聲音 XD

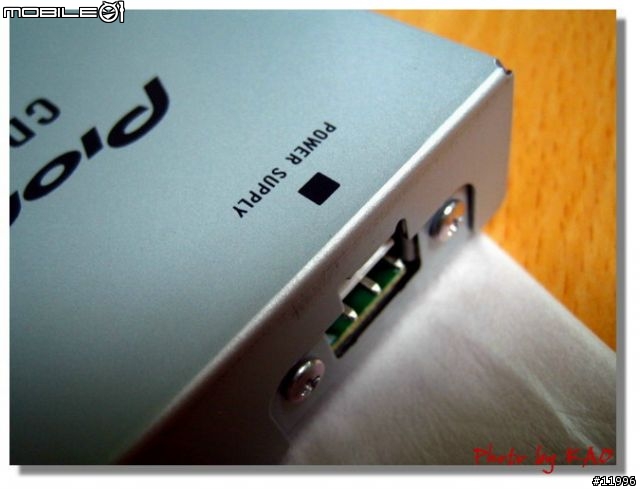

電源線組接孔,到時候將電源線組接好後插入即可。

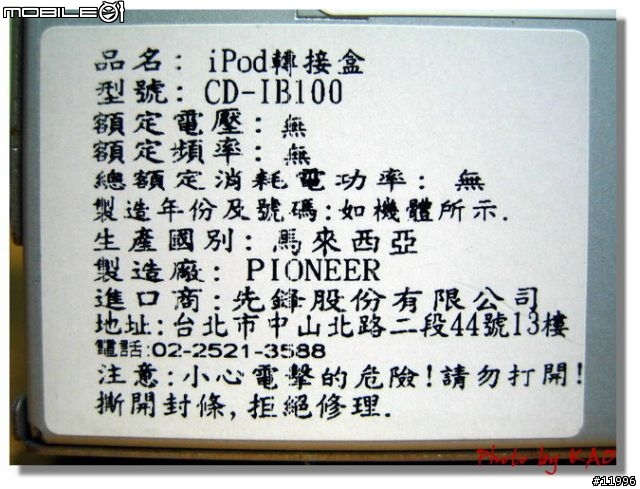

驗明正身。

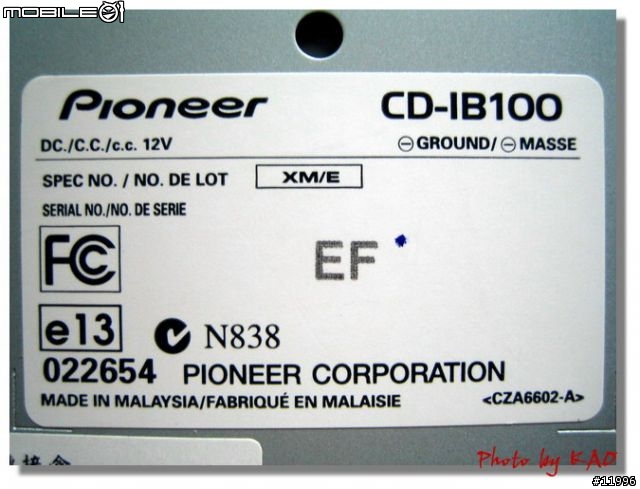

證明驗身,產地說明,還好不是大陸做的~~~馬來西亞爽多了!!讚!!!



有iPod的味道....連接到iPod屁屁的聯接線頭都不馬虎!精緻呀~

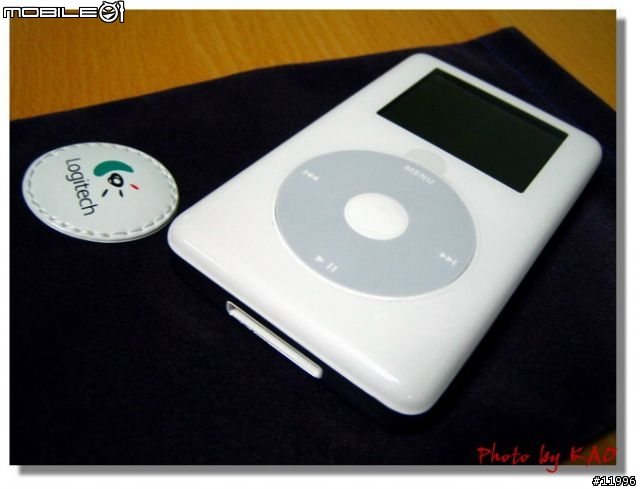

就是他~~~ iPod 囉!他也是主角的一部份,沒他什麼都別玩了!



先接接看,把小盒子跟iPod擺在一起,不大吧??

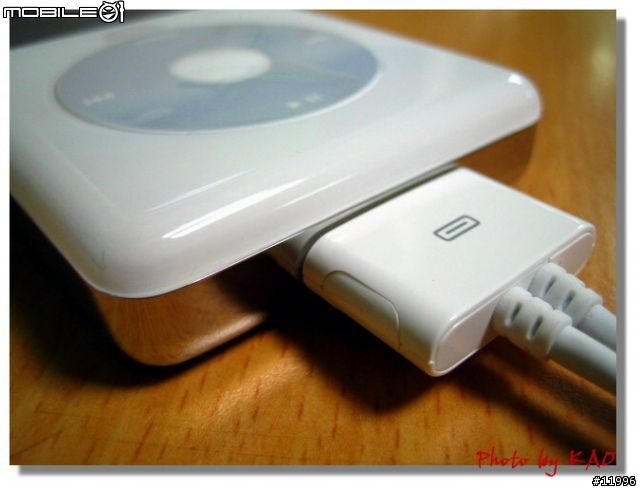

合體.....第一次還真的比較緊(別想歪了)

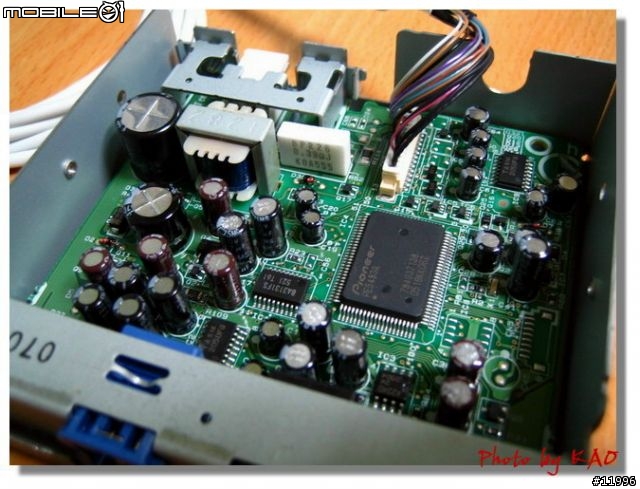

瞧瞧小盒子內部的世界吧!!手賤~東西買了不拆真的很對不起自己~哀呀~第一次又給了我了!

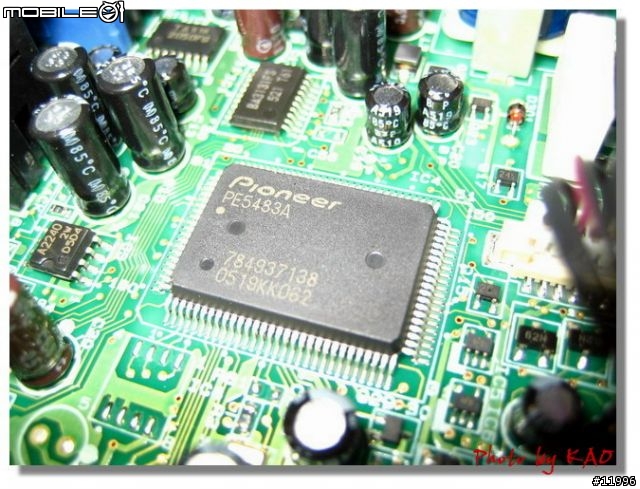

主要就是靠這顆了,Pioneer控制IC

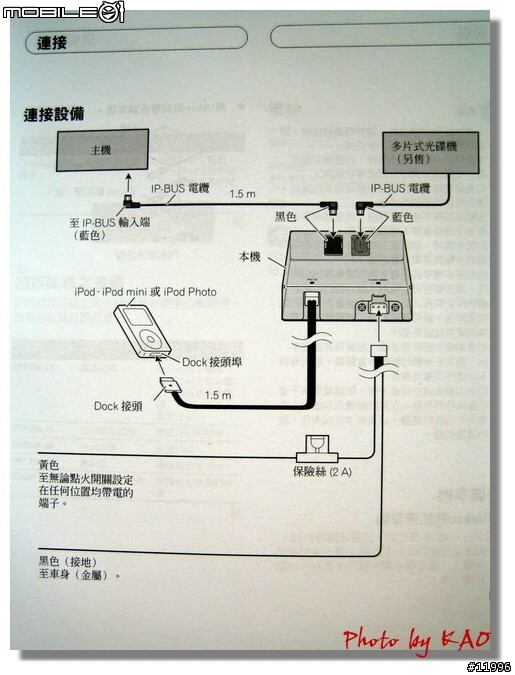

拍的也差不多了,該上工囉,看看說明書....其實不難,麻煩的地方就是電源線組要接而已。

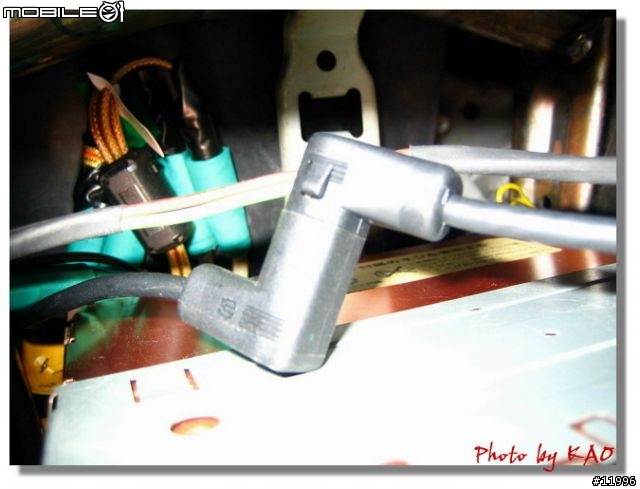

將IP連動線跟主機連接

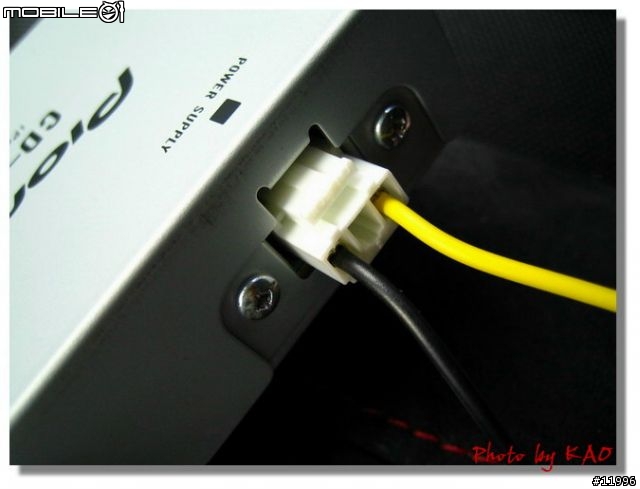

將電源線接上小盒子。

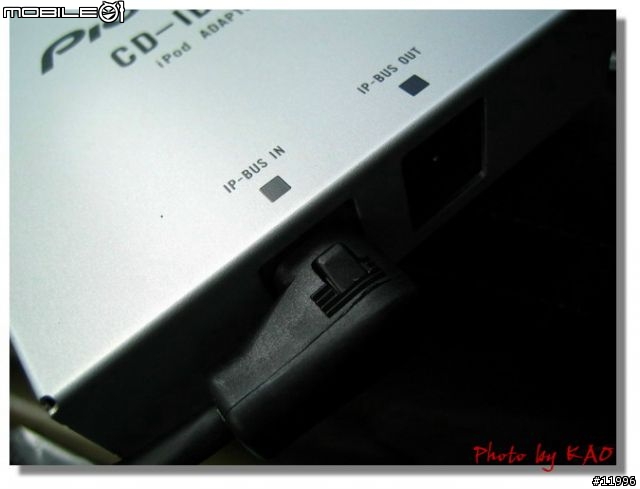

主機端連接後,將另一端接到小盒子上,此圖有誤,要接隔壁那個孔 XD
(到時候沒聲音別怪我唷!)



連接完成~~~噹噹!

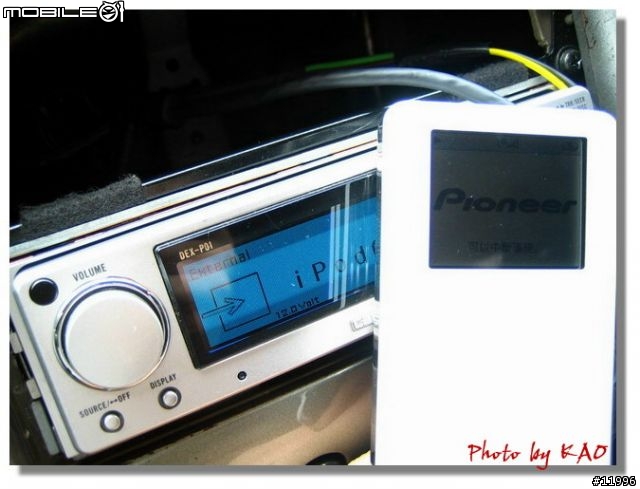

試爆成功!!~~開啟電源把Source切換到Ipod就可以聽了,此時iPod就無法控制了,
聲音!!這!!~~不會吧!!原音重現呀!根本感覺不出來是iPod所輸出的,清晰度高高高!

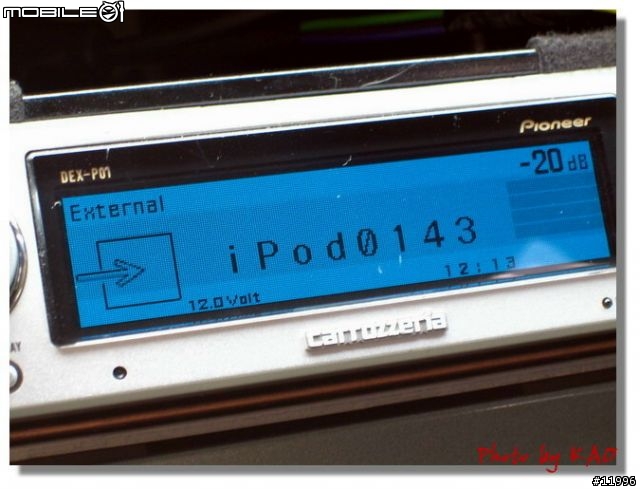

Play畫面就是這樣,但會依照不同型號的不同,顯示會有所變動,功能也是如此,
沒辦法!小弟的機機沒功能可言,無法Show出太多功能,將就點囉!

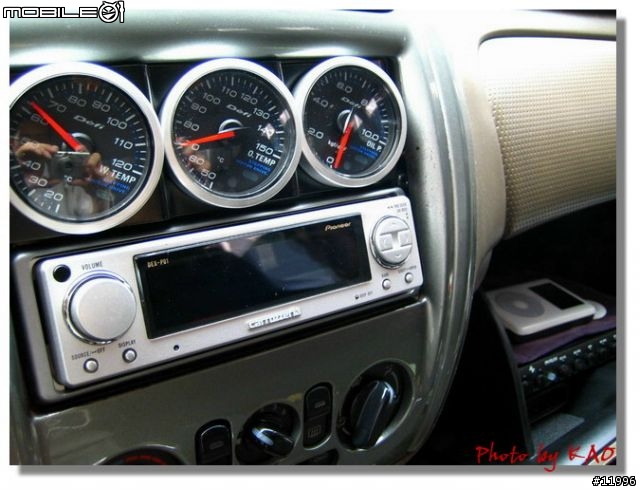

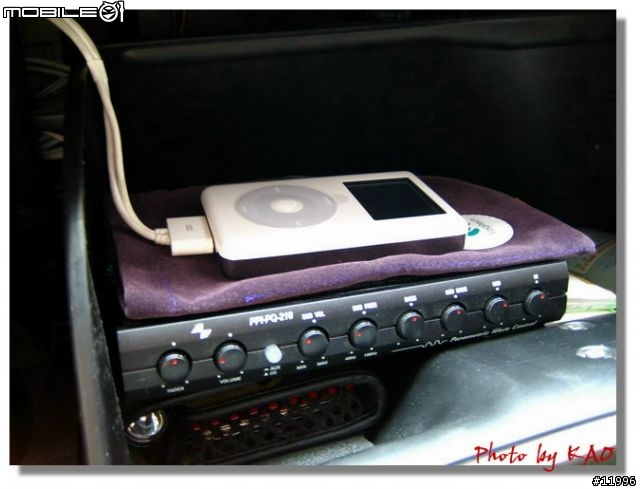

把iPod連接線繞到副首席的的手套箱裡,讓iPod靜靜的躺著播放美妙的歌聲吧!
其餘音響主機上控制囉!夠簡單吧!



完成!!!!就是這麼簡單,30分即可完成,對電路熟悉者自己安裝即可,沒有什麼困難的地方。



此套件在Pioneer大部分主機都可以適用,只要後面有IP連動線組一般都可以相容,除了低階機種
後面無附IP連動線者,則無法對應。

充電部分:
只要車子啟動後,即就會供電給iPod充電,可惜的是無法設定充電時間,只要插入就進行充電。

控制部分:
音響主機直接介入iPod,所以iPod就沒辦法控制了,就只能直接從音響主機上來做控制,
這方面可能設計理念不同吧?ICE Link可設定為兩端都可控制。

音質部分:
剛接好時,真的被聲音所嚇一跳,音質非常好,清晰度高,無雜訊,聲音水準不錯!

結論:
iPod真的帶動了Mp3 Player流行,也帶動了Mp3 Player不只是Walkman,
運用了非常多的地方,廠商一窩鋒的開發iPod套件,也帶進了iPod進入了非單用途的一種產品心思維。

在此分享給各位,有不妥之處請多多指導喔!

----------------------------------------------------------------------------
[後續補充:]


以下是目前所知道可連接的機型,其餘我就不太清楚了,起碼有IP連動線的一定都可以對應,
也就是說可以裝換片箱的都ok囉!

可對應機型如下:

DEH-P9450MP
DEH-P9400MP
DEH-P7700MP
DEH-P6750MP
DEH-P6700MP
DEH-P5750MP
DEH-P5730MP
DEH-P5700MP
DEH-P4770MP
DEH-P4750MP
DEH-P4700MP
DEH-P940MP
DEH-P670MP
DEH-P470MP
DVH-P5650MP
FH-P9200MP
FH-P4200MP
DEH-P8650MP
DEH-P8600MP
DEH-P7750MP
DEH-P7700MP
DEH-P860MP
DEH-P770MP
DEH-P80MP
DEH-P8MP
DEH-P1Y
AVH-P7650DVD
AVH-P7600DVD
AVH-P7550DVD
AVH-P7500DVDII
AVH-P7500DVD
AVH-P6650DVD
AVH-P6600DVD
AVH-P6550DVD
AVH-P6500DVD
AVIC-N1
AVIC-X1

如果您是日規機種,也就是日本本地機種,可參考以下網站對應表:
http://www.pioneer.co.jp/car/ipod/ext/index.html


iPod對應說明:
本套件CD-IB100可對應iPod,iPod Photo,iPod Mini三種規格,
則iPod Updater 2004-10-20 以後才可使用。
