上網已經成了各位Mobile01的大大們必要的生活習慣了,如何更方便的隨時隨地上網就得靠無線AP及無線網卡,感謝SMC贊助大頭虎SMC WBR14T-G & SMC WCBT-G來為各位介紹。
SOL大大已經提供了開箱報告,而dsman大大也介紹了管理介面,大頭虎就來寫整合應用吧!

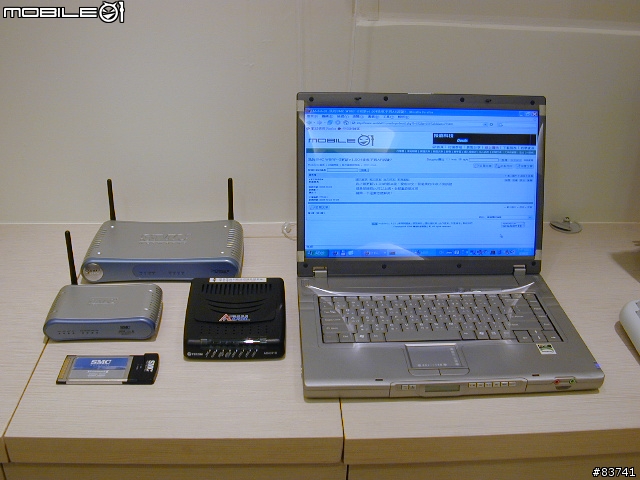

先請測試主角上場

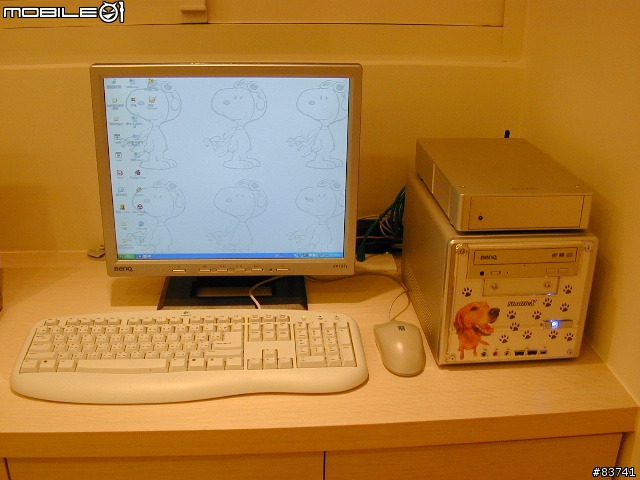

XPC SS56G+PN15g+PE20


廉價的微星MSI MEGABOOK M630 (Mobile Sempron 2800)
SMC7904WBRA ADSL2+
SMC WBR14T-G

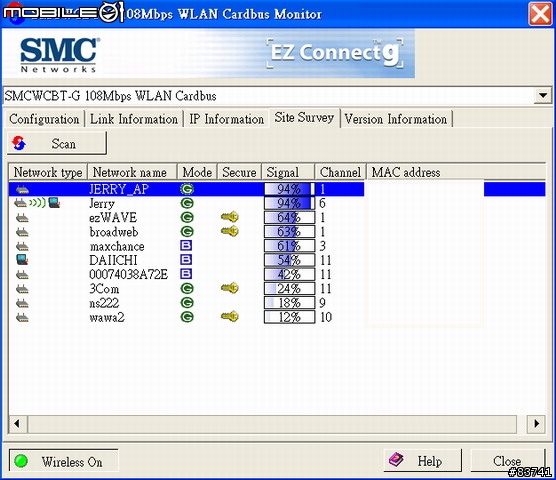

SMC WCBT-G


ADSL網路是中華電信MOD 2M/256K,也得再次感謝dsman大大提供的MOD設定(http://www.mobile01.com/topicdetail.php?f=182&t=92953)
介紹連接方式

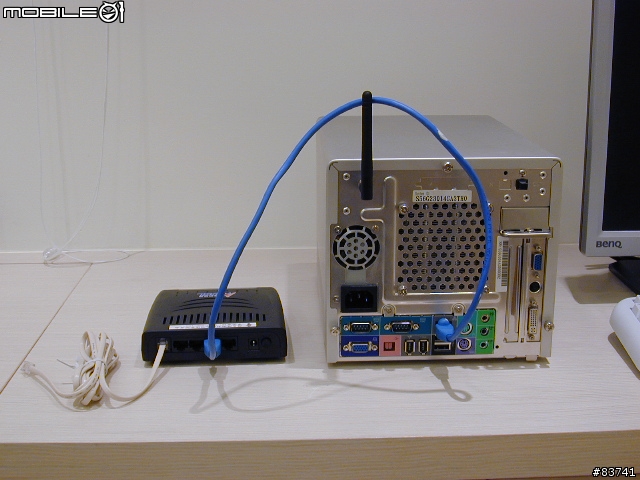

Ver 1.0 小烏龜+XPC:這是大家沒有無線網路的接法,要連上Internet就要使用PPPOE撥接上網,或是設定小烏龜成自動登入功能

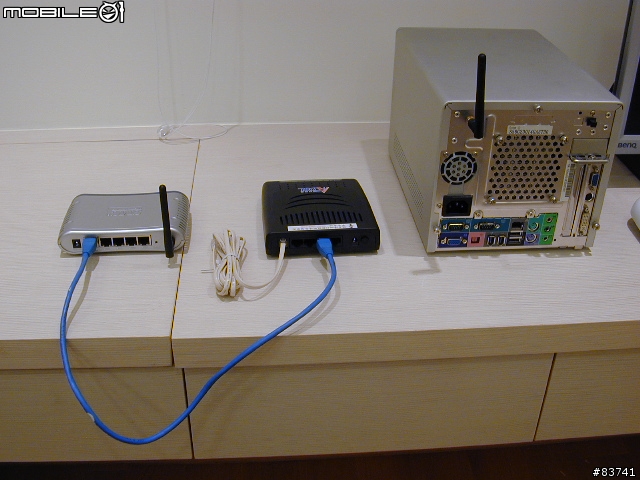

Ver 2.0 小烏龜+SMC WBR14T-G+XPC:這是大家無線AP的接法,在SMC WBR14T-G設定登入的帳號及密碼就可以經由小烏龜上網,但是缺點是中華電信小烏龜只是10M的Hub(這好像不算是缺點),如果利用網路線對傳檔案只能跑10M


Ver 3.0 SMC7904WBRA+XPC:這是有SMC7904WBRA的接法,取代了中華電信小烏龜,設備少壹台功能不變,可參考之前的測試報告

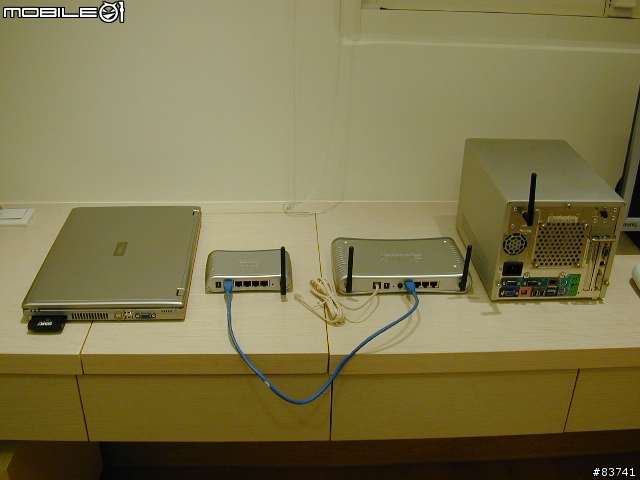

Ver 4.0 SMC7904WBRA+SMC WBR14T-G+XPC:這是為了跑到108M的接法


這要特別介紹Ver 4.0的接法
1.使用前先將其中一台的網段跳開,設定Gateway,大頭虎是設定SMC7904WBRA為192.168.3.1,SMC WBR14T-G為192.168.2.1,這樣才不會有衝突

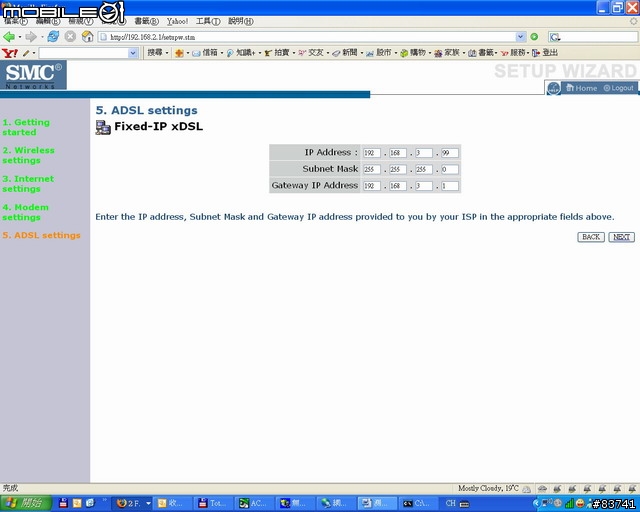

2.使用SMC WBR14T-G設定精靈,在第三步驟選Fixed-IP xDSL,第四步驟設定如圖


3.將SMC7904WBRA的LAN Port與SMC WBR14T-G的WAN Port做串接

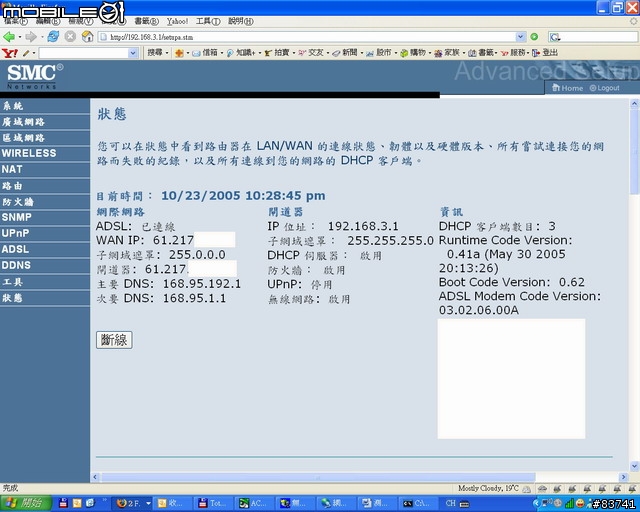

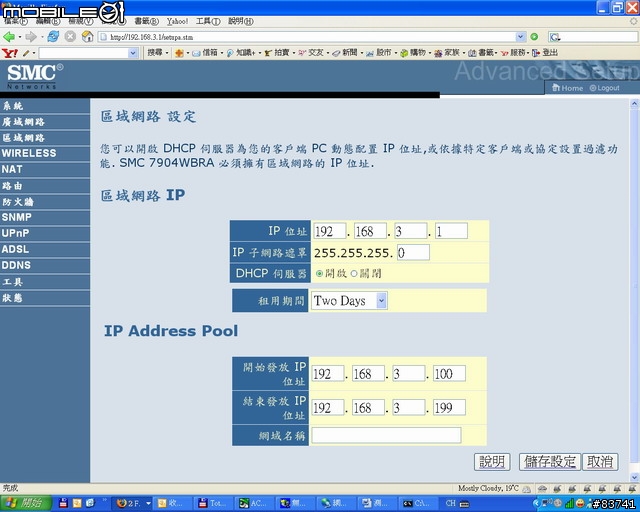

4.檢查設定SMC7904WBRA

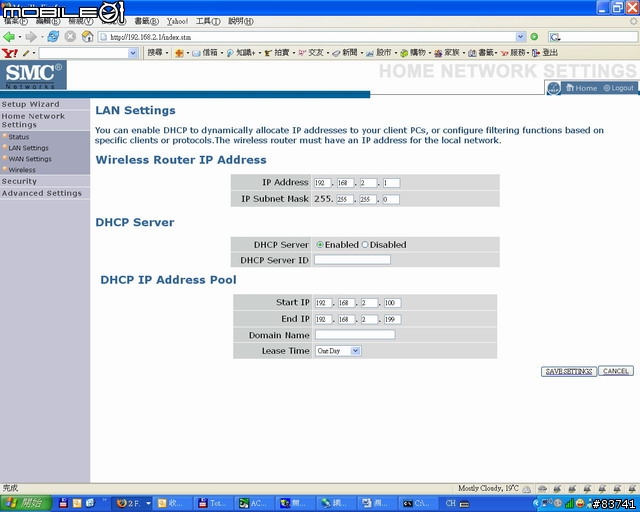

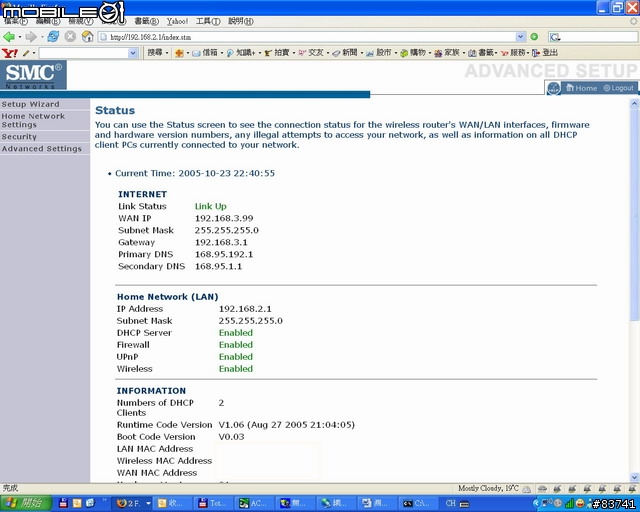

SMC WBR14T-G


5.這樣就有兩台AP而且7904當小烏龜用


再來測試速度

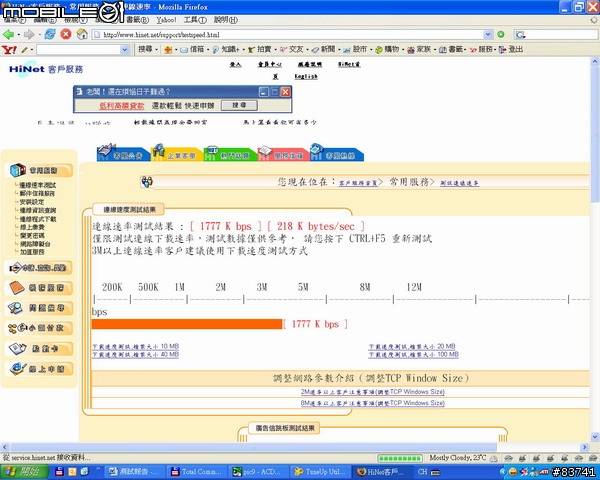

從中華電信2M/256K的測試網路速度下載100M的檔案

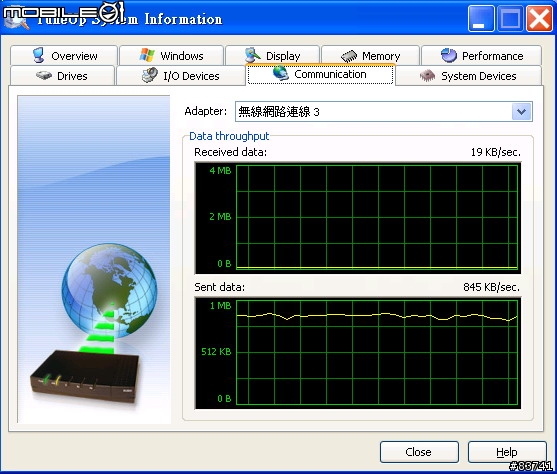

大頭虎是用TuneUp Utilities 2006作測試數據,以下畫面中的無線網路2為廉價的微星MSI MEGABOOK M630 802.11g,無線網路3為SMC WCBT-G

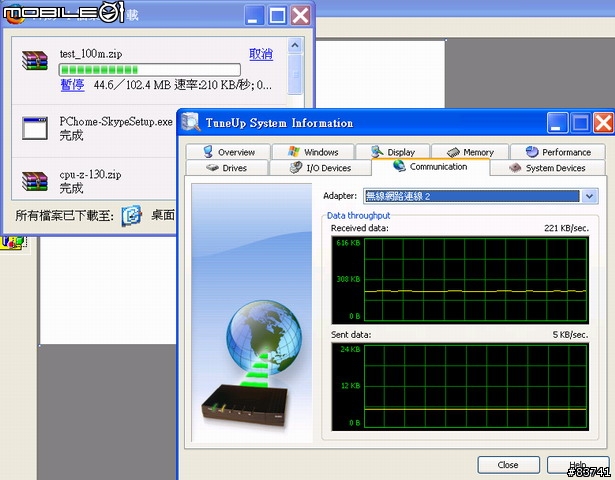

1.下載100M的檔案使用MSI MEGABOOK M630 802.11g,網路的瓶頸在中華電信2M/256K的頻寬上

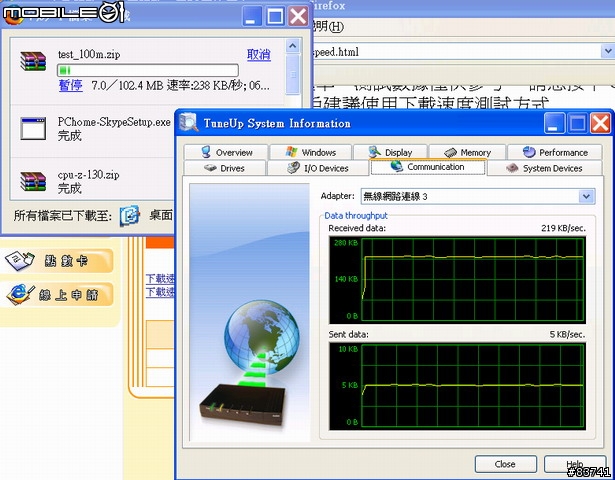

2.下載100M的檔案使用SMC WCBT-G

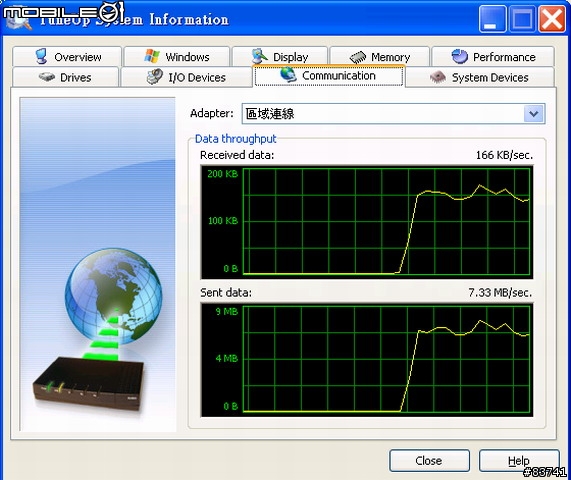

3.將所下載100M的檔案用MSI MEGABOOK M630 802.11g傳到用網路線接的XPC


4.將所下載100M的檔案用SMC WCBT-G傳到用網路線接的XPC


5.使用SMC WBR14T-G的SWITCH兩條網路線互傳


上面所測試的是大頭虎測試數據或許不盡理想,如果有要再用另外測試的方法或工具,請跟大頭虎說,我會再努力測試的
另外SMC WBR14T-G已經有1.07的firmware可以去更新一下

最後有些使用上的問題,在Ver 4.0的接法時,使用MOD看BROADCAST的電視時,轉台會約5分鐘才出現,害大頭虎打給中華電信報修,雖然速度測出來好像沒有想像中的快,但是大頭虎給SMC打90分,希望能tune出期望的速度
