個人在網路上看到許多人組裝車用電腦,所以也想來試試看
零組件部分就用手邊現有的來做,
規格如下
CPU : PIII 750 (從表妹那坳來的)
RAM : 128*1 (從表妹那坳來的) + 128*1 (從同事那坳來的)
主機板 : A-OPEN MX3S-T 晶片組 Inter 815E (網拍買來的 $1200 ,好貴幸好交易時有路人甲贊助$200)
硬碟 : 20G (升級留下的)
CD-ROM : NB專用CD光碟機24X倍 (網拍買來的 $110 真便宜)
NB 光碟機轉IED轉接板(同學提供)
POWER:250W(跟廠商坳的)

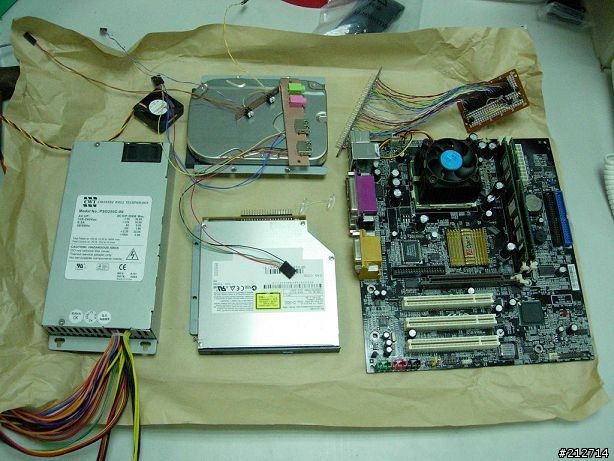

零件如下

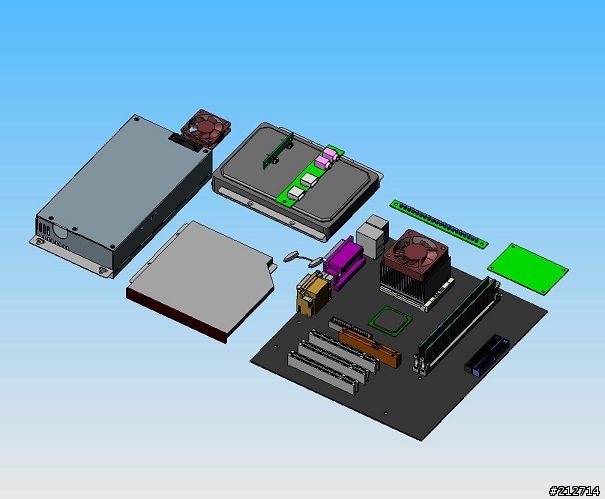

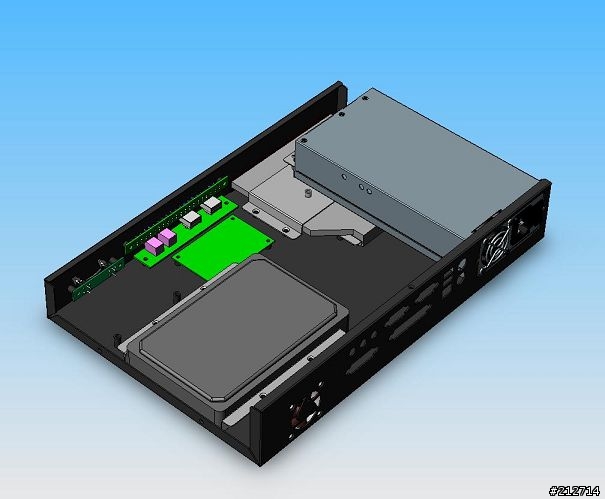

各零件入手後第一件事就是使用游標卡尺量出相關尺寸畫成3D

再來就規劃外殼(外殼希望能縮到最小)

主機板倒放

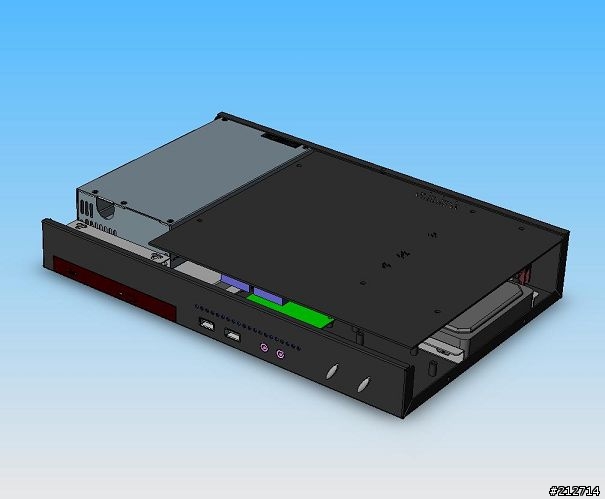

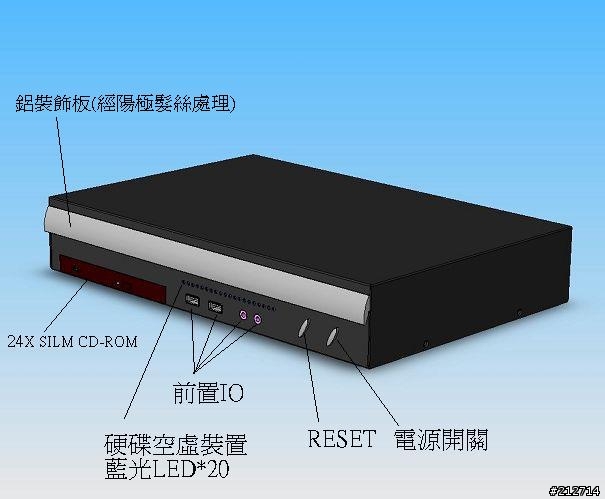

外觀如下

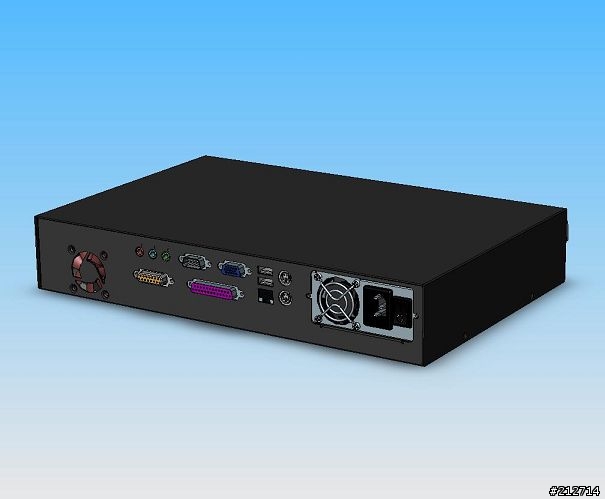

後視

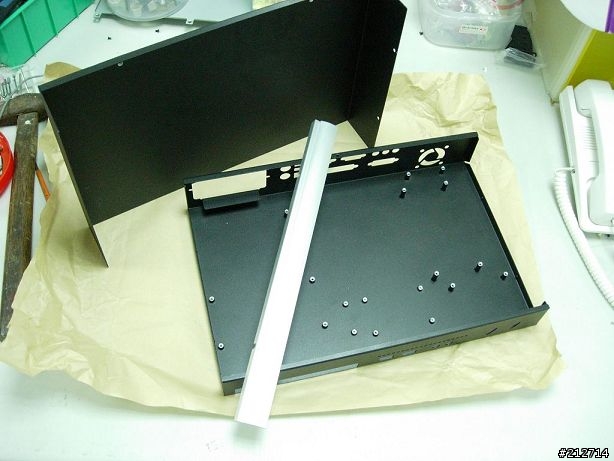

畫完後交由廠商雷射切割及NCT加工

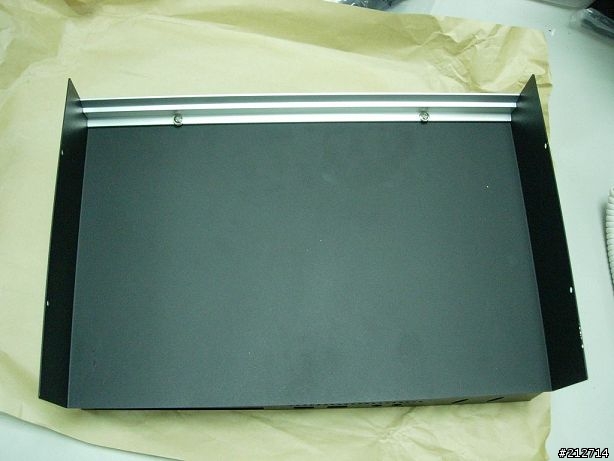

鋁飾板裝於上蓋

裝按鈕及開關

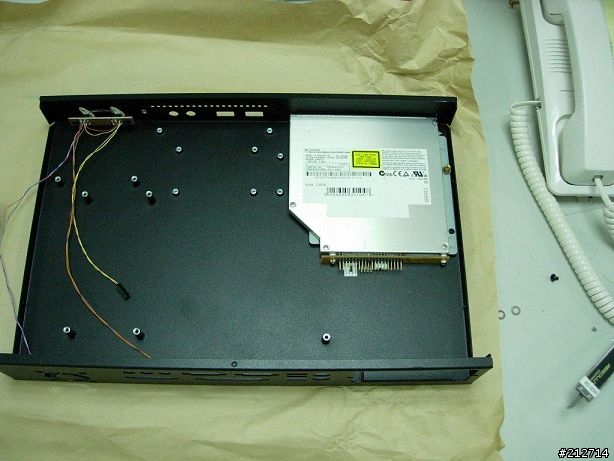

裝CD-ROM

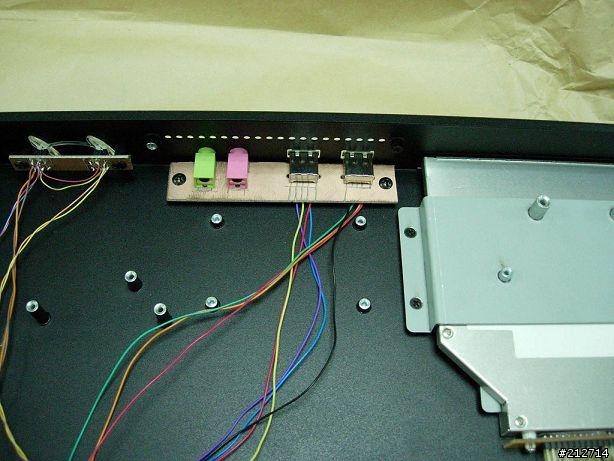

裝FRONT IO (AUDIO & MIC沒有焊線只裝好看)

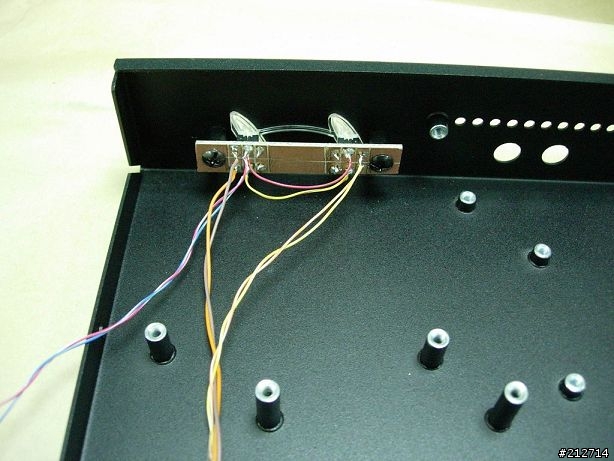

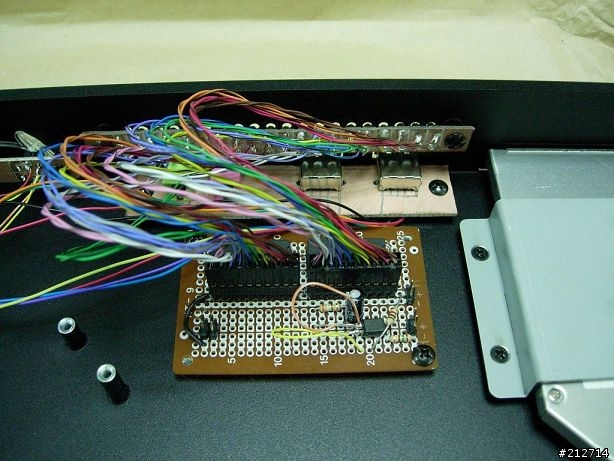

裝上硬碟空虛裝置(不知道為何LED5就是不會亮)

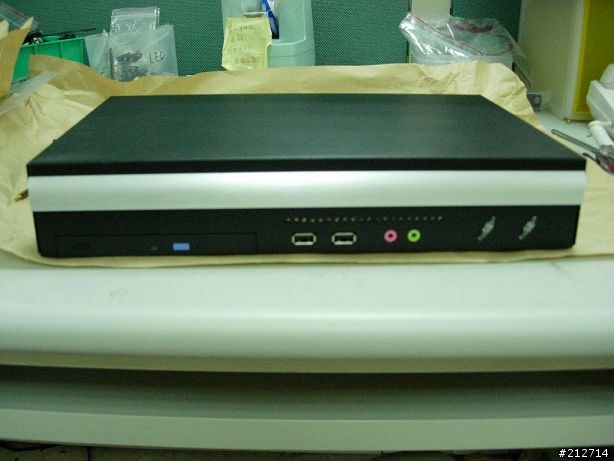

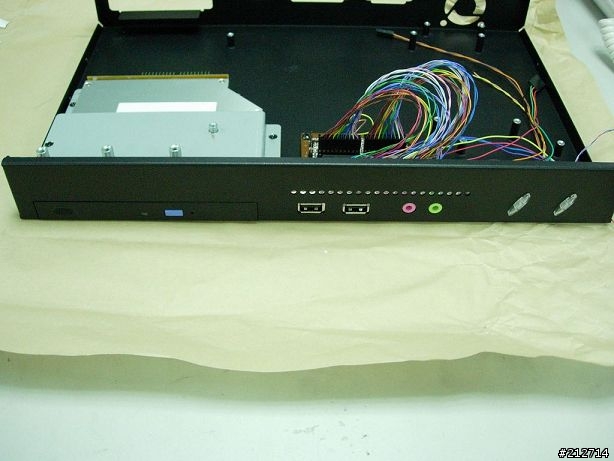

半成品外觀

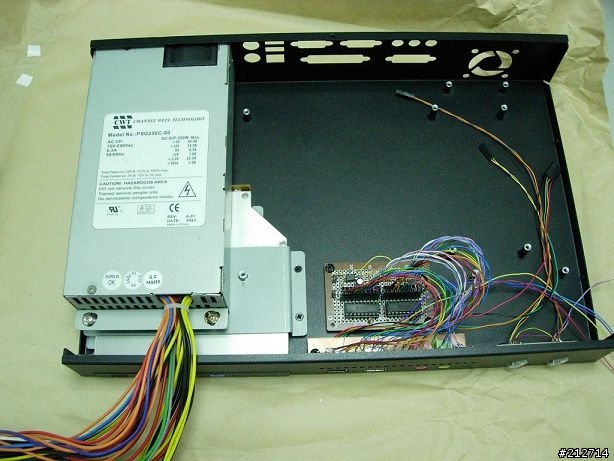

裝上POWER (250W 風扇好吵後續再換)

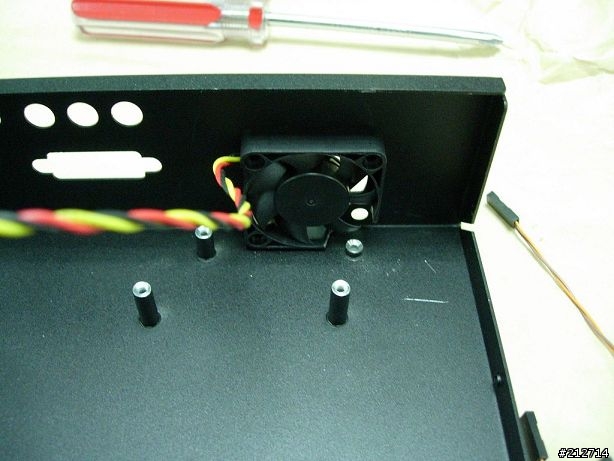

裝風扇(有一個鏍絲柱有干涉,設計時未檢查 >"< )

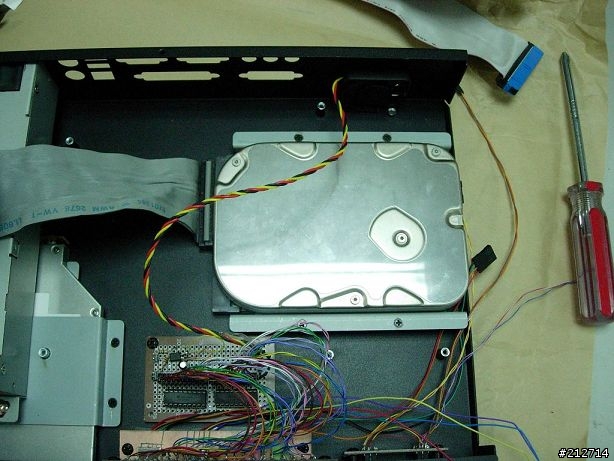

裝硬碟

裝主機板時凸然發現不是很好裝,試了好幾次後忘了照相
完成外觀圖(35.2cm*25.4cm*6.2cm)

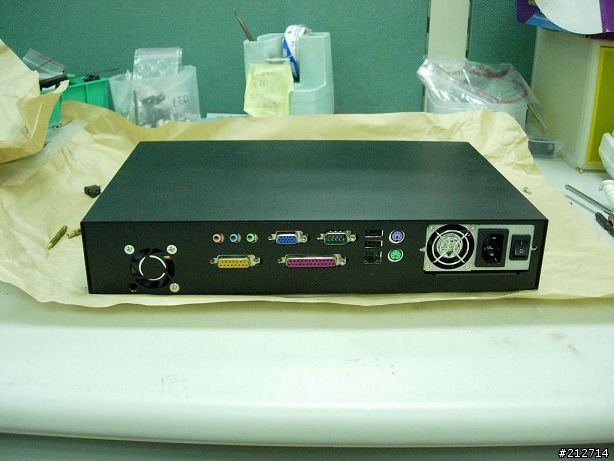

後視圖 (IO位置有些不對)

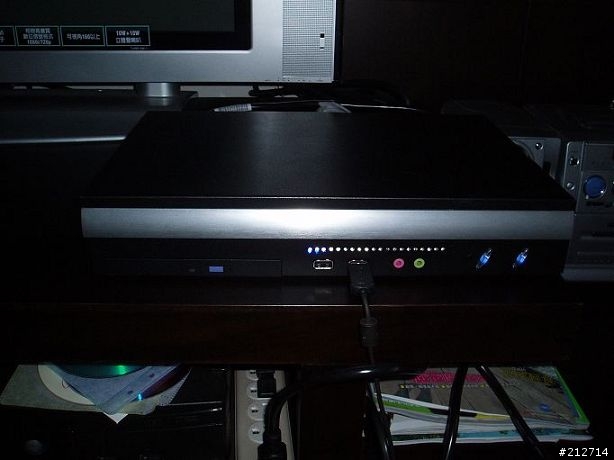

系統測試(看到硬碟空虛裝置閃爍時真是感動)

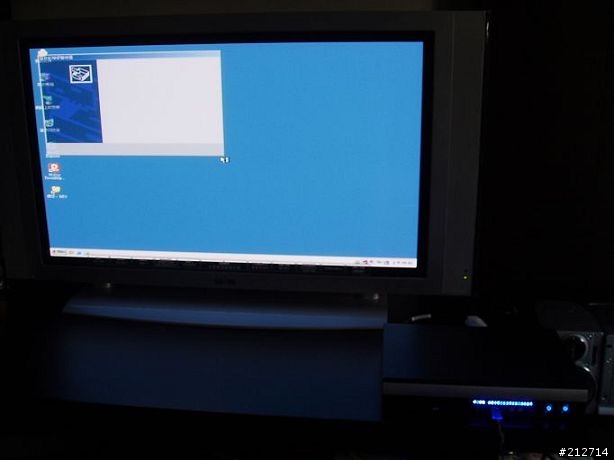

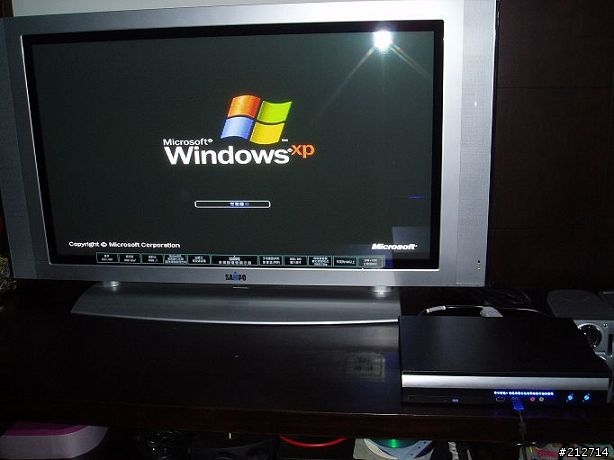

使用42"電漿電視來測試系統

硬碟空虛裝置LED5就是不亮 測試過了LED沒壞阿??????????

螢幕部份

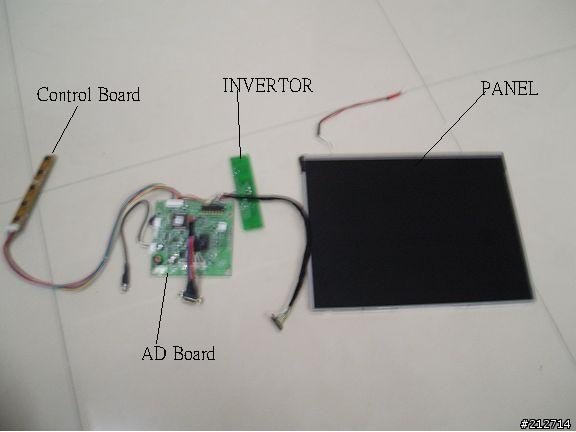

零件如下
PANEL 14.1" (朋友友情佔助)
電氣模組 上網購買,$1300 (AD Board,Control Board,Invertor,POWER)

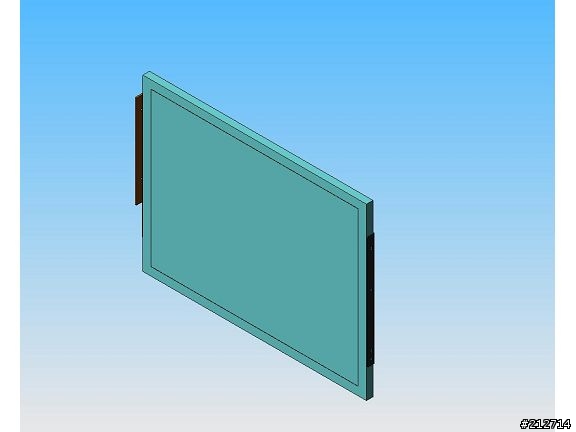

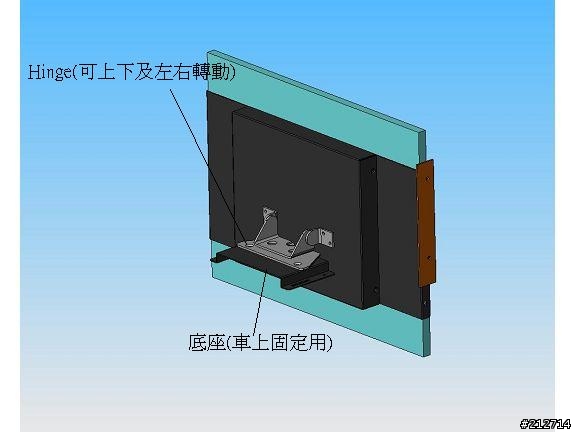

同樣畫成3D(正面)

背面

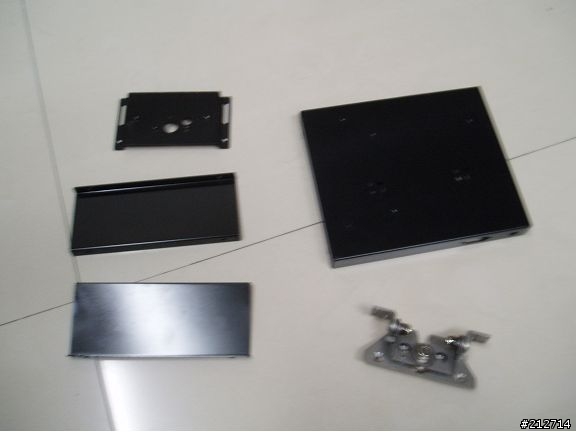

畫完後交由廠商雷射切割及NCT加工

裝上Hinge

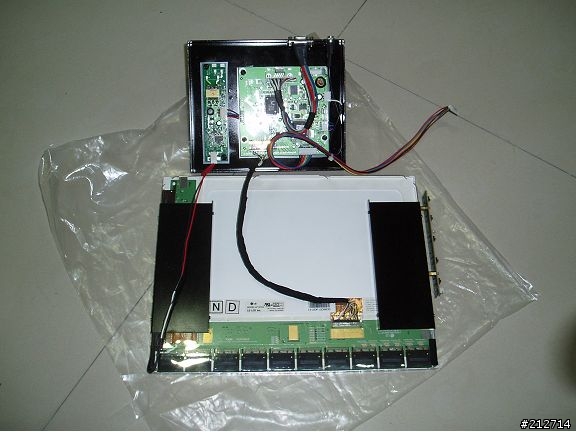

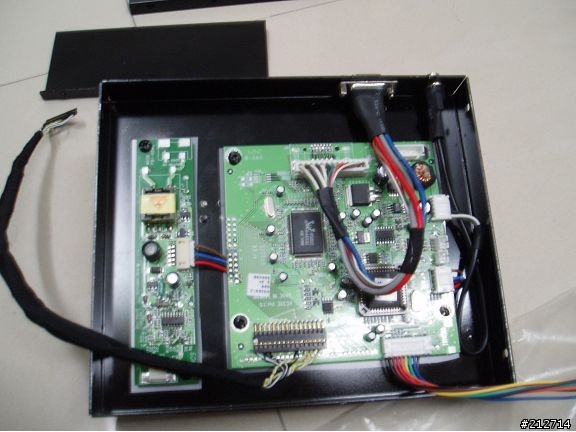

裝ADB,INVERTOR

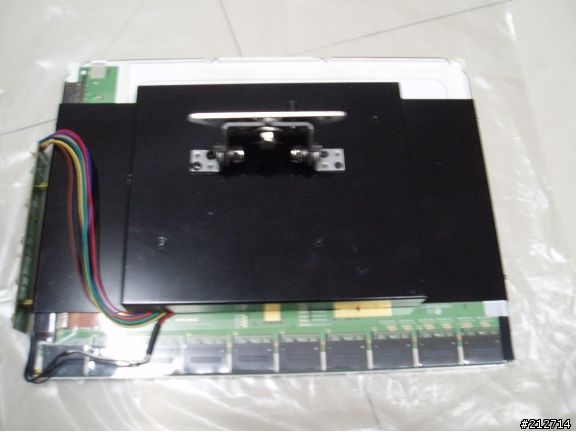

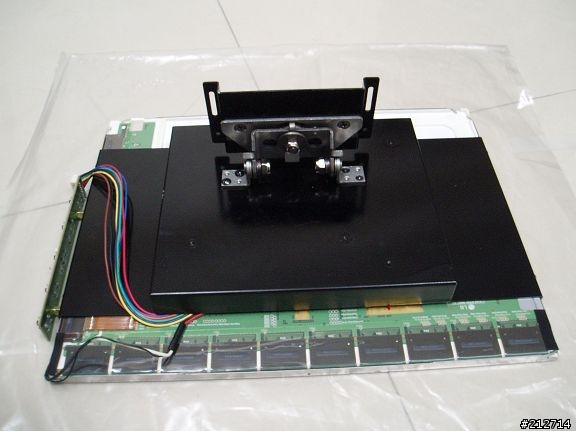

PANEL背部莊左右之架及控制板

蓋上後蓋

裝底板

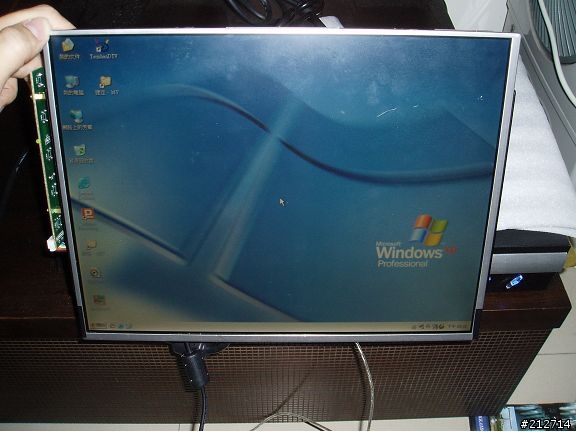

測試

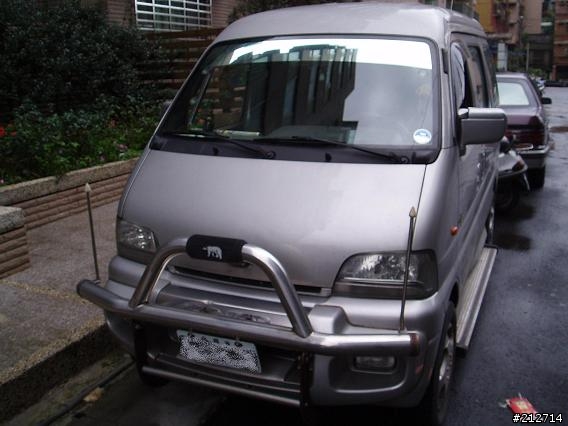

CAR PC最重要的當然是要有一台CAR

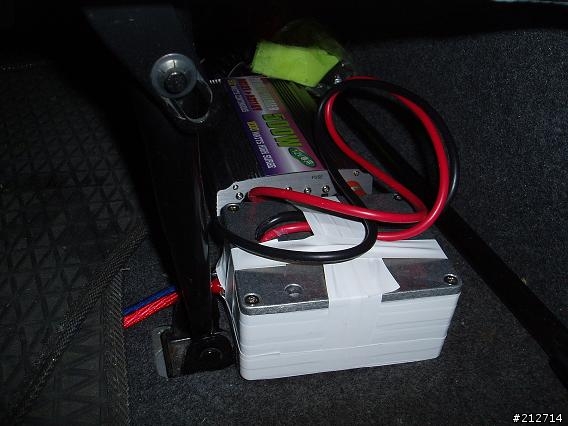

由電瓶拉出電源接逆電流及DC TOAC
原想降逆電流鐵殼靠柱座椅的鐵腳(接地),但是會迸出火花所以用膠帶裹起來

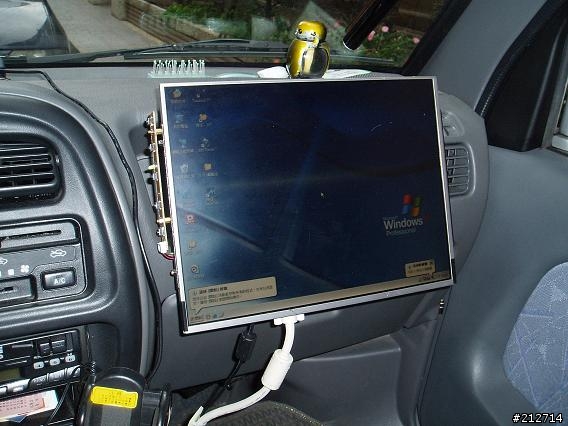

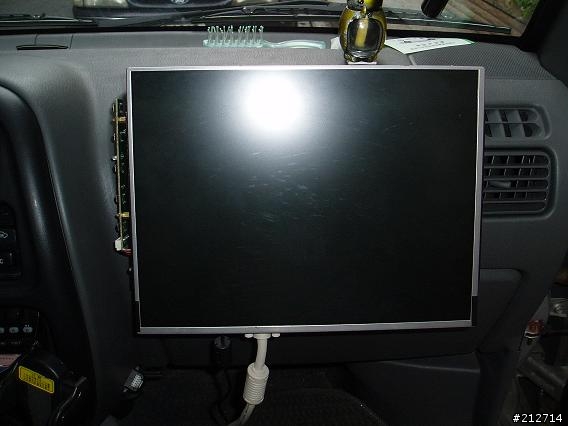

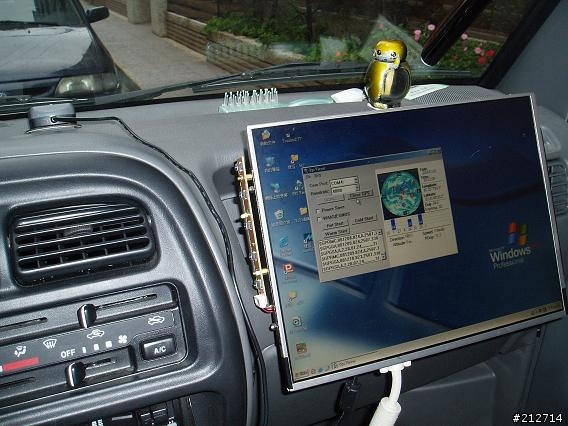

14.1"LCD裝在副駕駛座

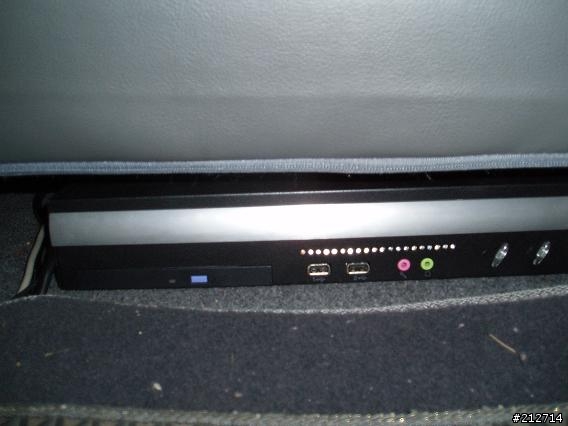

主機放在第三排座椅下方

主機電源拉到前方

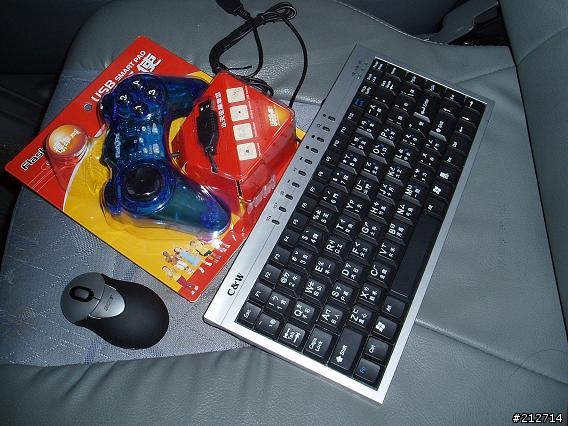

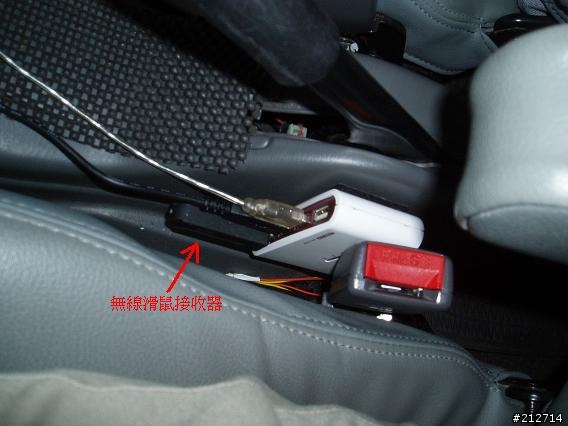

無線滑鼠 小鍵盤 搖桿

USB HUB 在駕駛座旁

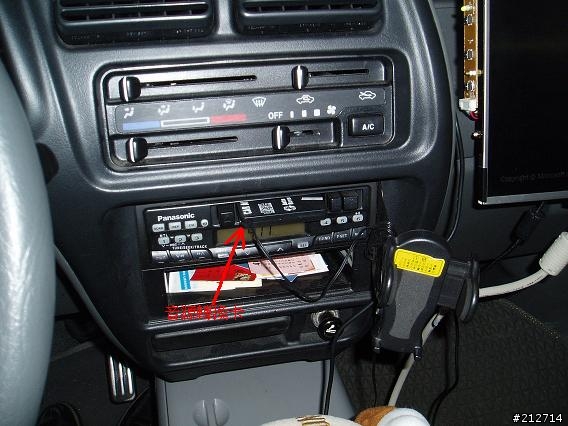

用音源轉換卡輸入聲音到音響

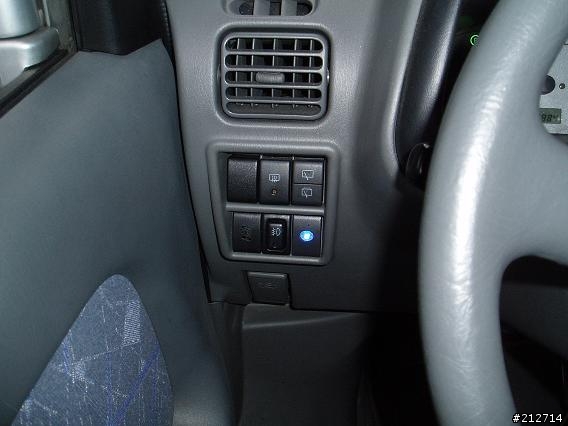

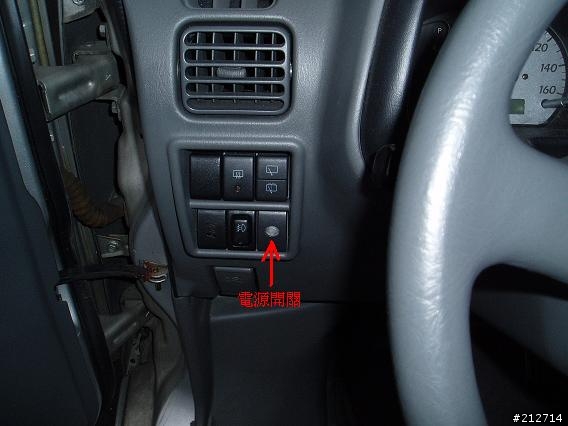

電源開啟(按鍵會顯示藍光)

進入XP

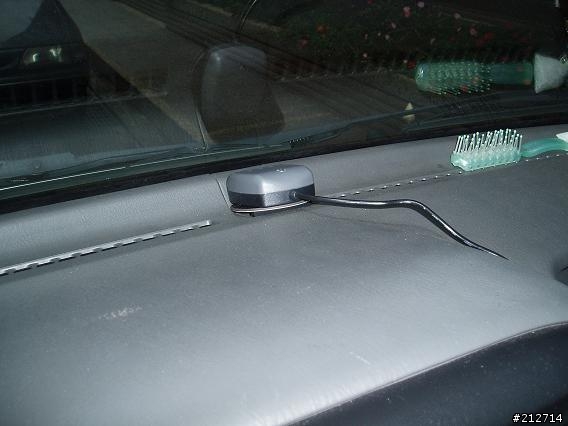

長天GPS接收器放在前檔處

放在前檔的GPS陰天時還能收到訊號

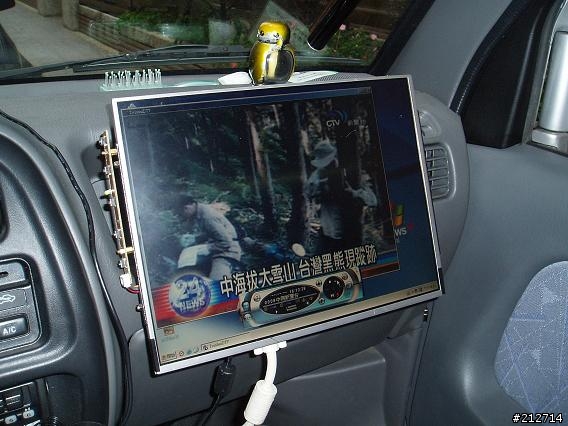

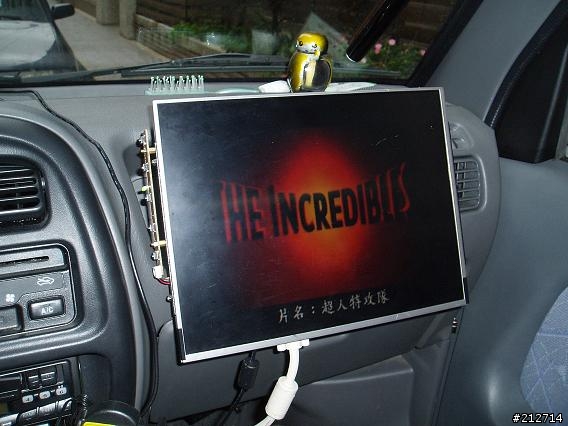

觀看影片

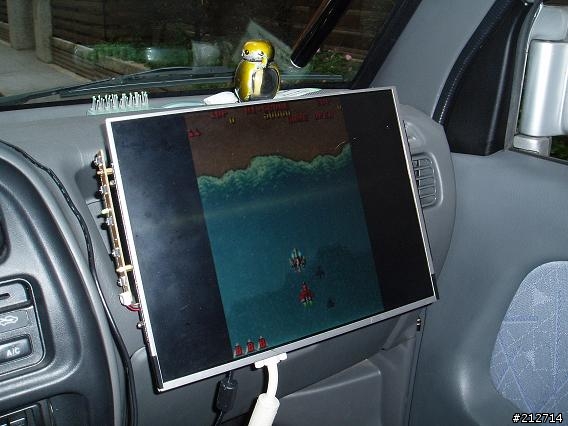

打電玩

電視部分使用雙漢科技的數位寶盒

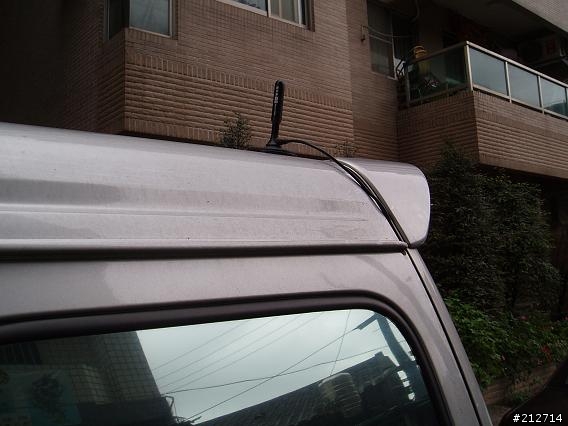

另外購買的數位天線

數位電視上高速公路測試後
80Km/h以下收視正常 ,80Km/h以上畫面LAG聲音OK
90Km/h以上無畫面 聲音LAG
100Km/h以上收訊不良

偽裝術 (防小偷)
