話說一個多星期前一個週末, 因為要出差大陸就把先把老婆孩子帶回娘家台南, 然後呢, 岳父母大人久未看見小孫女愛不釋手, 於是呢,我們小倆口就趁機去台南散步聊天喝珍奶配炸小饅頭, 走著走著,到了台南市區到了西門路一段, 一個不小心跌進電梯,就被載到了8樓, 門一開突然眼前就有蛋糕點心飲料和紀念品, 雖然肚子很飽體力不好, 但人家都準備了當然要義不容辭幫忙把他吃乾抹淨再帶一大袋走, 順便讓老婆看看視察市場經濟的活絡, 這樣我以後上敗家網也比較沒阻力, 然後呢,突然就有位斯文的帥哥, 掏出一個比他自己還白淨的小傢伙出來, 啥? 我說了啥? 這..喔~~那小傢伙猛一看比2.5” USB 外接盒還小, 再看發現他頗流線圓潤, 還有純白鏡面烤漆,


這就是我帶來出差的今天要介紹的主角---- SMCWTVG
看到Ryan Lai san 已先分享, 但已寫的差不多所以post出來, 原來我手上拿到的東西名稱有些不一樣, 但改用 SMCWTVG 以免混淆. 看menu產品簡明的訴求是 It’s for business travelers or home users. 就知道他的目標市場是哪些人,

因為我收到的整個東東從裡到外都只有英文 包括menu 全文還不短, 光碟內含Management Guide.pdf (148 pages), Installation Guide.pdf (34 pages), 所以我先抓些重點功能規格貼出來, 有和另一篇重複的各位就忍耐看了.

Personal Mobile Gateway
VoIP Internet Gateway
with IEEE 802.11b/g Wireless Access Point
IEEE 802.11b/g Wireless Client,
IEEE 802.11b/g Wireless Repeater,
And PSTN Telephony Functions

The Personal Mobile Gateway functions in the following operating modes:
• Secure Internet Gateway
• IEEE 802.11b/g Wireless Access Point
• IEEE 802.11b/g Wireless Client
• IEEE 802.11b/g Wireless Repeater

咦? 照慣例要開箱流程圖厚? 那黃黃瓦愣紙盒箱子沒跟來, 我用攜行包給包一包來個開包圖好嗎? 這比較實際一些, 因為飯店房間燈光昏暗, 而且下班後大都體力不支, 舊像機拍的不太好, 請包含先!

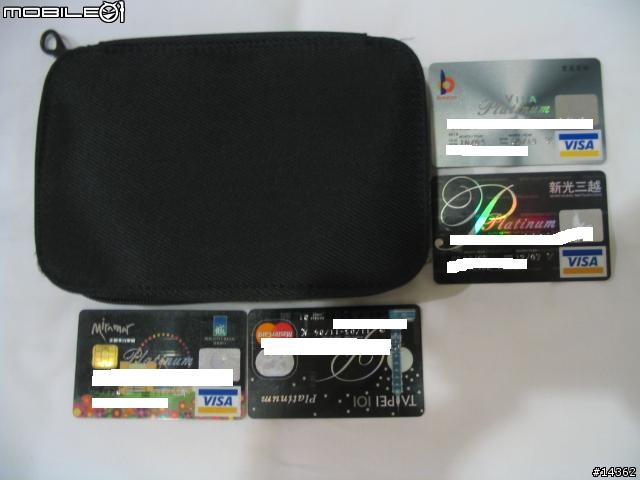

攜行包 大小約兩張信用卡的長和兩張信用卡的寬 , 左上角拉鍊的開始處附有一個勾子 可以讓你有需要時固定在包包或其他地方.

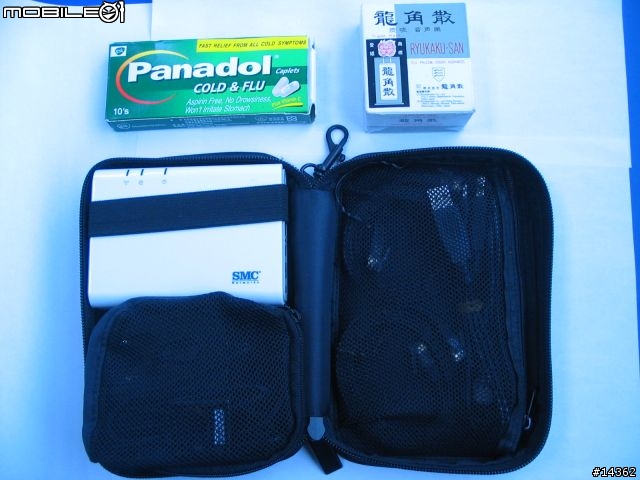

打開拉鍊開包, 除了menu及光碟外都可以整齊裝進去, 圖中左上鬆緊帶把 SMCWTVG 固定住, 左下網袋裝adapter, 右邊網袋裝RJ45線x2, RJ-11 線x1, Y-type USB 電源線x1
上方路人普先生 龍先生 也是一起出差的, 0度C 接近中.....

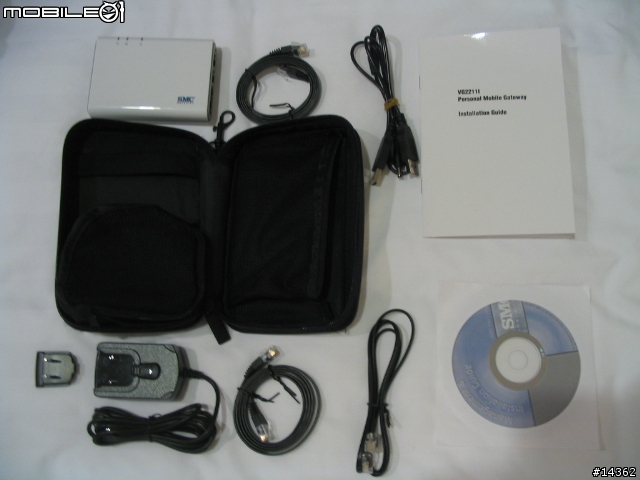

取出所有物件然後和menu 及光碟(只有PDF document x2 )大合照, 可看到變壓器插頭可取下 好處是好收藏放攜行包裡, 插頭那兩根不會凸在那, 會用到的線都在這了,SMC還算有誠意,

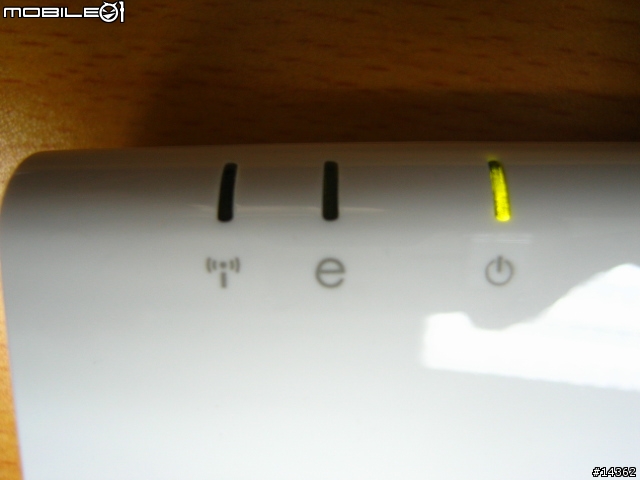

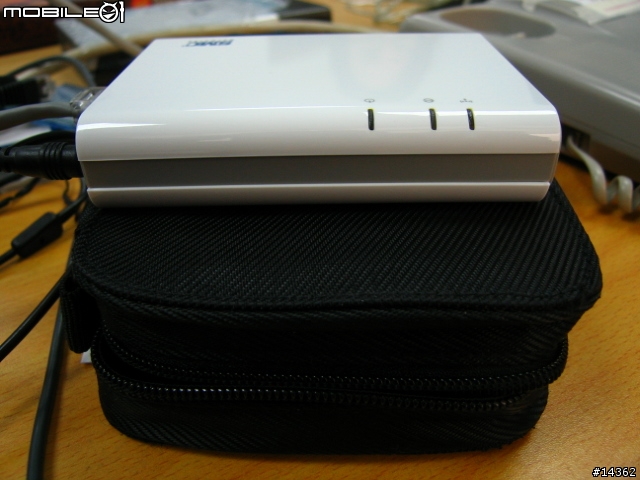

正面, 其實以上面的圖案看來算後面,有三個燈號


由左至右為 無線, 網際網路, 電源/診斷燈, 它會根據接線方式及當時狀態 動態的改變燈號


順便介紹燈號的定義, 前端3個燈

無線
慢速閃綠燈 – 目前有足夠強度的無線訊號連接.
快速閃綠燈 -目前的無線訊號連接太弱.
熄滅 -目前沒有無線訊號連接.

網際網路
持續綠燈 – 有從DHCP 得到 IP並且可以 連結網際網路
熄滅- 沒有IP 可連接網際網路

電源/診斷燈
持續綠燈 – 目前工作正常
持續橘燈 – 開機自我測試.如果持續20分鐘代表device有問題

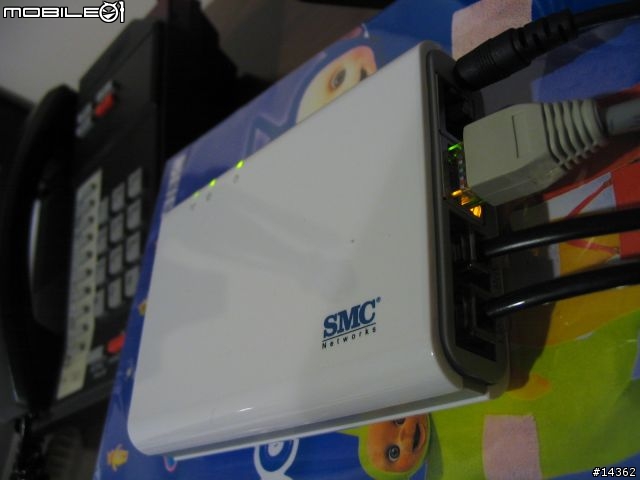

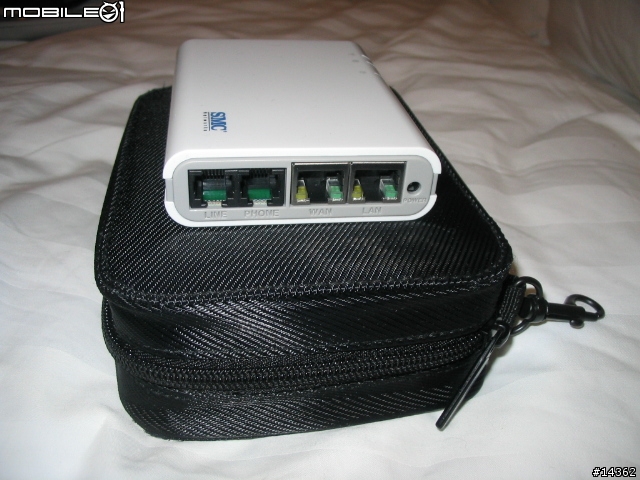

右側面, 可插入的孔有5個 由左至右為 LINE, PHONE, WAN 和LAN port, WAN 和 LAN por各有兩個燈號


RJ-45 port燈號的意義

右邊 (Link/Activity)
持續綠燈 – 有接上可用的網路線.
閃綠燈-可用的網路線上有傳輸活動.
熄滅 -目前沒有接上可用的網路線.

左邊 (Speed)
持續橘燈-以100Mbps 工作中
熄滅- 以10Mbps 工作中[1/10更正筆誤]

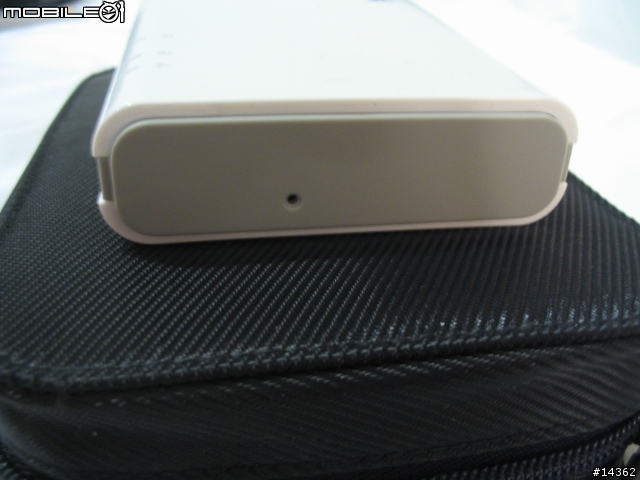

左側面 有一個reset孔, 用一個多星期 還沒需要戳它,


我使用過以下幾種工作方式:

WAN port connection
這個 device 會自動以它的接線方式來決定他的工作模式, 只要 WAN port 有被接上它會自動被組態成 “可上網的gateway”, “無線端點“, “無線 AP”或“無線橋接器”


以下 <=>

可上網的gateway:
Internet <=> ADSL/Cable <=>WAN port-SMC-LAN port <=> PC可上網 ( or Switch, max is 32 user wired/wireless)

無線端點
Internet <=> Wireless AP <-----> SMC-LAN port <=> PC可上網

無線 AP
Network switch (Internet/ Intranet) <=>LAN port-SMC <-----> PC可上網

無線橋接器
Internet <=> AP <-----> SMC-LAN port <=> PC可上網


VoIP Telephony 功能
說明書寫很多, 重點就是使用SIP v2 和 Voice Codec G.711, G.726, G.729 做VoIP, 直接說明我在旅館是這樣接滴~

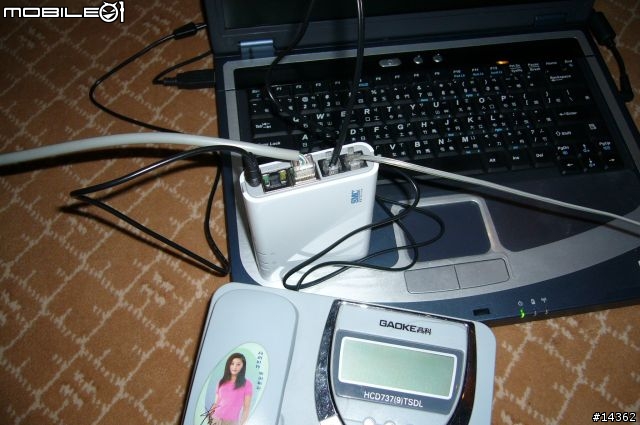

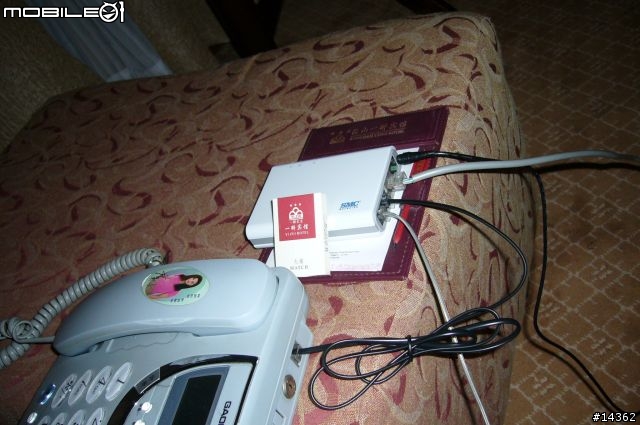

SMC-WAN port <=> 飯店牆上的網路線(Internet available)
SMC-Phone port <=> 飯店電話
SMC-Line port <=> 飯店牆上的電話線

接這三條線加電源, 話筒拿起就撥 02-xxxx xxxx, 或 0922 xxx xxx, 跟在台灣打大哥大一樣滴!
[1/10 更新,這SMCWTVG預設是透過網路撥打,如先打 "0" 再撥您要打的電話會透過PSTN出去.]

gtroy wrote:

選擇要撥打網路電話..或是傳統電話,通常是可以在號碼前面加上一個代碼,表示我要透過網路撥打,還是透過PSTN。


飯店 1


飯店 2




目前VoIP測了崑山兩家飯店, 通話品質相當好! 實況錄音如下:

台北長輩一(外省): 啥?你打啥點華? 網路克怡講點華啦? 怎麼回這摩清楚?比用點華害清楚...
台北長輩二: 到啦? 要注意安全, 電話貴不要打太久,哈? 網路測試不用錢喔? 聽起來跟在台北講電話一樣呢! 那邊天氣怎樣…..講很久..略
台灣大哥大: 可以用了喔? 很好安裝嗎?(好) 比skype清楚溜~~要不要跟女兒聊天?......

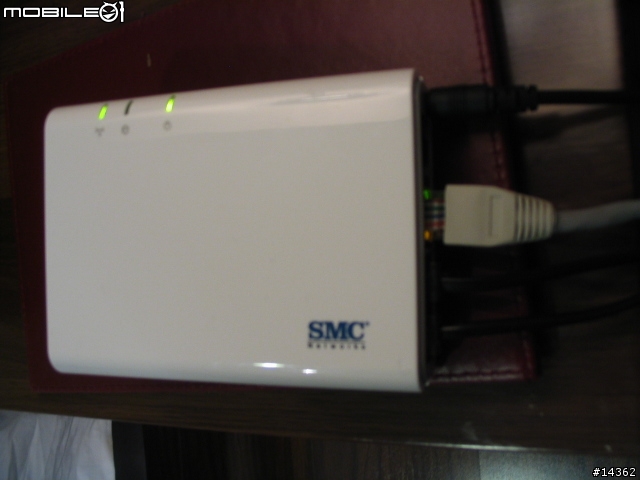

就我多次的撥打統計結果, 當我把兩條電話線和一條網路線接好後, 從插上電源後電源/診斷燈會亮橘燈到綠燈到三個燈都亮綠燈 約30秒, (三個燈亮燈連續圖)






然後拿起話筒撥號, 約 8秒 後話筒傳來 “轉接中請稍後”的女聲,(這應該是智邦server 發出的), 約 1秒 後聽到等待對方接聽的響音, 整個過程比手機按下開機搜尋訊號然後撥號等響音出現還快, 也比打開電腦打開skype接上有線耳機或無線耳機撥號要快音質也好不少, 但還是比直接拿旅館電話打要慢一點,但拿旅館電話打副作用是心真的會一天比一天痛.

所以當我們出差白天帶著攜行包去工作, 晚上回飯店洗完澡,花個3~5分鐘,拿出攜行包擺開陣勢插上四條線線倒杯飲料上床把枕頭靠好被子拉好,就剛好可以拿起電話,翹著或抖著腿和心愛的情人,家人,另一半,兒女開始講電話, 個人是覺得過程相當令人愉悅.

至於web管理介面, 我還沒機會使用,Ryan大也已貼過圖我就先不貼了.

感想:

優點:

(1). 到手的device 對主要的 key function 都可以直接用不需做 config, 可以說安裝只需根據你所需的功能插上線及電源就可使用 .
(2). http://192.168.7.1 就可進Web 管理介面
(3) .VoIP使用簡單快速, 音質良好
(4) 直覺上跟網路有關的使用,速度上不會因為透過 這Personal Mobile Gateway而變慢
(5) 所有燈號易判讀也顯示正常
(6) 攜行包真好, SMC 大人~~可以再多要一個嗎?

不是優點:
(1) 或許手上的並不是final版,但還是建議一下, device 正面 SMC 與 network字樣 可大一些, 可在正面或側面將key function 印上 [例如 VoIP Internet Gateway with IEEE 802.11b/g Wireless Access Point] 在產品有機會曝光的同時key function的映像就會跟著發散出去, 畢竟這型態的產品和觀念對這產品的目標客戶來說並不熟悉, 他們大多是非power user .
(2) 相容性在我所測的崑山兩家飯店都很好, 直接用, 但我會去澄清一個小問題:在我住的那家飯店, 當我call 出無人接聽時, 鈴響幾聲之後我如掛斷手上電話, 過約1秒鐘, 我電話會響起, 聽到的是繼續剛剛的鈴響聲在等待對方接聽,掛斷第二次就可以正常掛斷, 我去另一家hotel 測試卻不會, 可能是跟我住那家hotel電話系統有關, 預計再換房間或飯店測.
(3) 建議可以附一張quick guild 或 quick setup 之類的圖卡,便於使用攜帶,目前大多數家電或數位產品都有.


在寫report的中途看到mobile01 上的SMCWTVG中文名稱--智邦愛溝通 之 SMC 免費通
風格真是橫跨兩岸三地通吃的名稱啊~~~我沒有笑很久…噗..

1/10 補充,有啥地方看不滿意還要我拍照測試滴,請通知一下,能在這做的會盡量, thanks !
