在前文 從 HP Compaq Presario V2000系列 思索人性化 中,當初 levise 刻意買了 celeron 心臟的機種,打算自行將 CPU 更換,雖然在買之前不確定該機器的 CPU 是否使用 socket 來安裝,不過在看到這台機器的厚度及目前 nb 的設計方式(架構完全相同,但是可更換零件以滿足不同客層)來推測,該機有很大的機率是可以更換 CPU 的;算算自己換還比直接買內裝 Pentium M 的機器來得便宜勒~ :p

在換裝 CPU 前,我們先來認識一下各種腳位的差異,可以參考友站的文章,Yonah之Socket 478腳位完整剖析,有相當清晰的照片,文中比較了三種腳位的差異,各位不難發現,每一種腳座都有兩個位置沒打洞,所以其實三種腳座都只有478pin;我們一般都說 Pentium M 是 479 腳位的,但事實上它只有478隻針腳,Intel 當初怕消費者與 Pentium 4 的 478 腳位混淆,特改稱 479 腳位,我看過某些 socket 上打了479孔,只留了最右上角處沒打洞,那就成了名符其實的 socket 479 了,只是有個孔不會有針腳插入 (H)

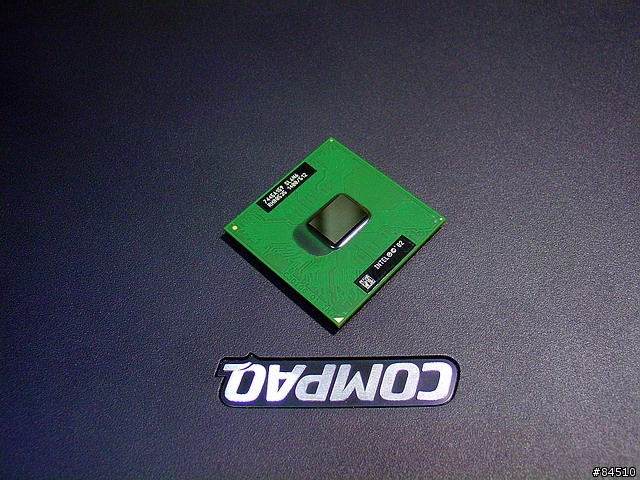

Pentium M 的封裝方式 有兩種,一種是具有478隻針腳的 micro-FCPGA,另一種則是直接焊在PCB 上的 Micro-FCBGA,如果是 BGA 的話就有 479 個錫球接點了,這不會出現在零售市場,比較不用擔心買錯,購買前可由 CPU 上所印的編號來查詢其規格,比如 levise 買了顆 SL6F8 的 P-M,在 Intel Boxed Processor Test Specification Information 中可查詢到,時脈1.40、L2 cache為 1 MB、 478-pin micro-FCPGA、TDP為22w、外頻是 400 Mhz、不支援Execute Disable (XD) Bit;購買前最好先對照一下,不少賣家對於產品的規格都不大清楚...
此次預計要升級 CPU及RAM,硬碟還夠用,暫不更換;東西準備好後就準備來把它大卸八塊吧!


先翻到背面,V2000系列的螺絲沒有用螺絲擋版來美化,把看得到的螺絲都給拿下來吧~ 提醒要自行拆卸時一定要先將電源及電池移除喔!

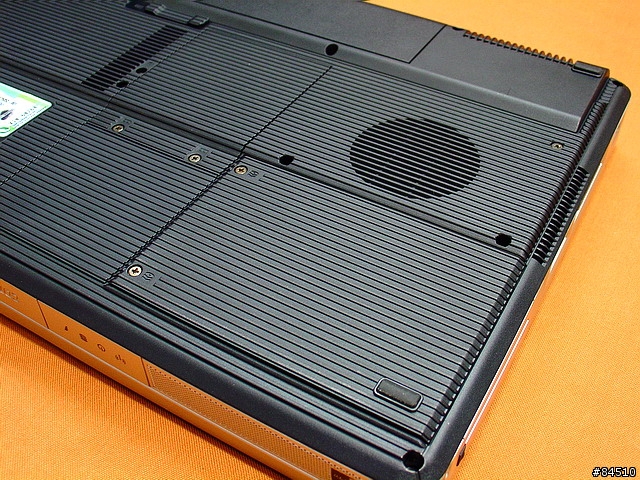

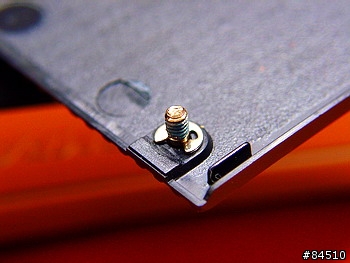

幾個螺絲孔位旁,可以看到像左圖這樣的標示,背面分別有三種蓋板,左圖是硬碟蓋板,圖案跟硬碟燈號相同,蓋版上的螺絲還有貼心的C環,避免螺絲遺失 (y)

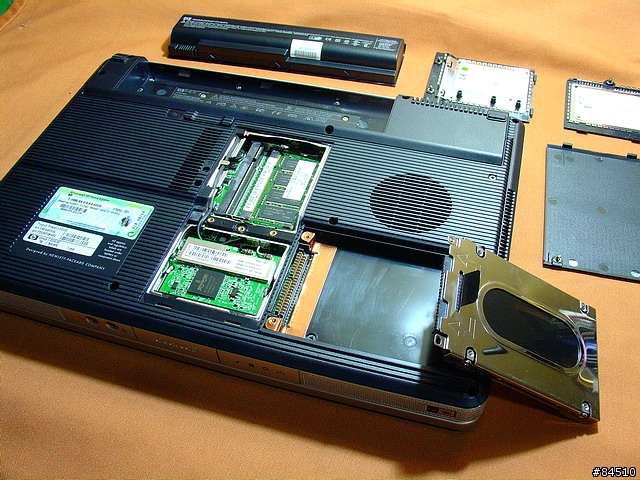

將三種蓋板卸下後可以看到幾個基本上容易更換的零件,有RAM、Mini PCI及硬碟,RAM的插槽有兩個,採上下堆疊的方式,打開蓋板就可以同時換裝兩條RAM,算是機身厚的優勢 (H) Mini PCI的換裝也很簡單,跟換RAM的動作一樣;而硬碟有個獨立的凹槽收納,由於是特殊接口,所以一定要搭配原來的硬碟框架才能安裝,框架上有個黑色的塑膠片,有提把的功用,稍為用力向上拉即可將硬碟拿起,不過感覺這樣的獨立空間反而造成硬碟散熱不易,而凹槽內躲了一顆螺絲,記得也要拿下來;再次提醒,拆裝前一定要先把電池拿起來喔~

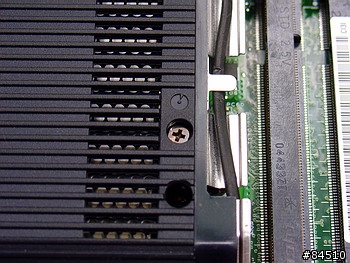

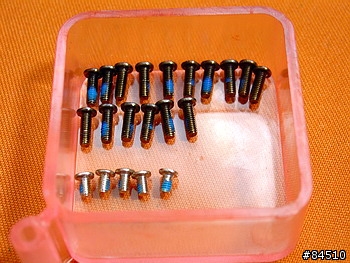

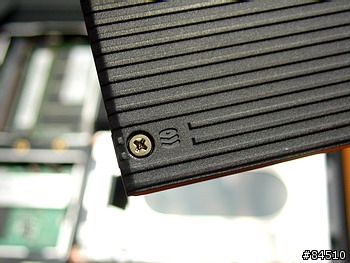

在拆裝的過程中發現,其實V2000系列的光碟機模組很好拆卸,左圖的螺絲上有個圓形符號,將此螺絲卸下後就可把光碟機抽出來了,如果外出攜帶時可以把光碟機拆掉來減重 (H) 螺絲旁邊是無線網路天線的走線路徑及RAM的擴充槽;好不容易把背面所有的螺絲都卸下,居然有21顆之多...下方銀色的小螺絲位於電池槽內,也要記得拿下來,螺絲上都有藍色的coating,只是塗抹的範圍很小,感覺有點隨性阿...

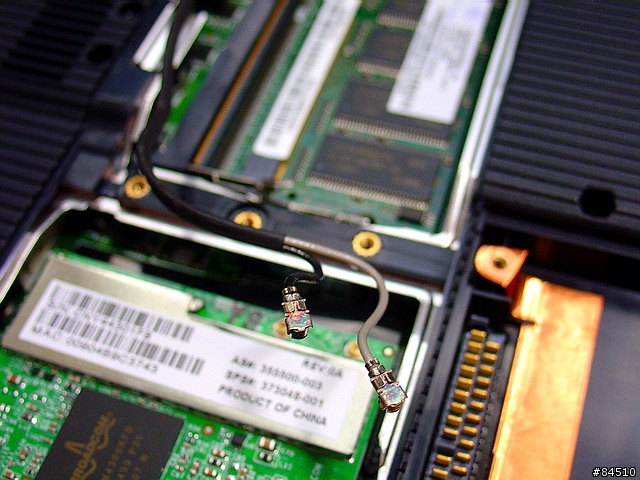

螺絲都拿下來了,但是在把下蓋取下前要先將無線網路的天線拔除,也要把它拿出剛剛提到的走線路徑外,不然卸下背蓋時會扯到;可以看到這款 V2000 採用 Broadcom 的無線網卡,CPU 用celeron,只有晶片組符合 centrino 平台其中一個條件,所以在這部機器上是看不到蝴蝶標誌的

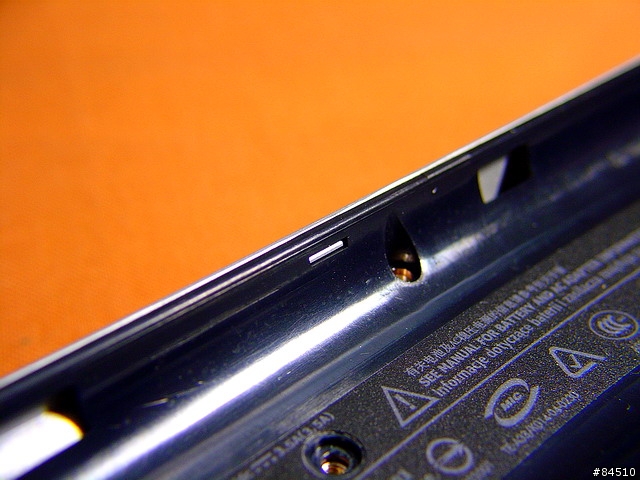

下蓋上共有5處卡準,有4個在電池槽的邊緣上,由於這邊的塑膠厚度很薄,只要用手輕輕的撥開,即可將卡準分離,另一卡準在螢幕的開關上,只要先將四個卡準分開後,把下蓋往上提到一個角度後,最後一個卡準就會鬆開了


下蓋移除後,它的肚子就白花花的攤在燈光下了~ 之前有夥伴提到這款機器的機構很簡單,我們來看看有多簡單 8-) 所有的重要元件此時都可目視,元件的擺放相當寬鬆,部件的分隔相當不明顯,應該是說完全沒分割,這樣的擺放方式,有點像是當我們要把東西收到抽屜中時,只是把東西攤放在抽屜上,沒有堆疊或是分類來擺放,是沒什麼問題啦~ 採用相當簡單直覺的方法,但是感覺不夠緊緻,所以也會浪費不少空間,零件的高度還蠻高的,集中在主機下方倒是會讓溫度比較不會傳到正面去;在機體前方可以看到一大塊黑色的物件,那是喇叭模組,也因為機體頗厚才可以做得這麼大...

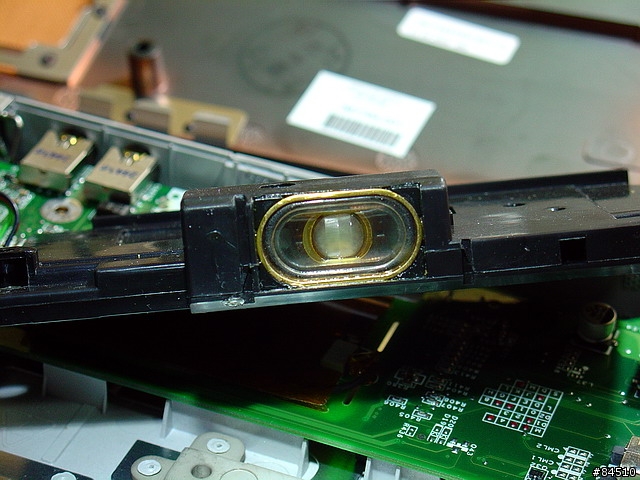

來瞻仰一下 HP Compaq 的大型喇叭模組,用塑膠振膜的單體,跟我的小黑非常像,但是音色上的差異來自於這個模組還提供了不小的共鳴空間,在聲音的質量上感覺稍為飽滿一些,但是由於這個模組的質量相當輕,密度不高,居然產生了在nb上難得一見的"箱音".... :s

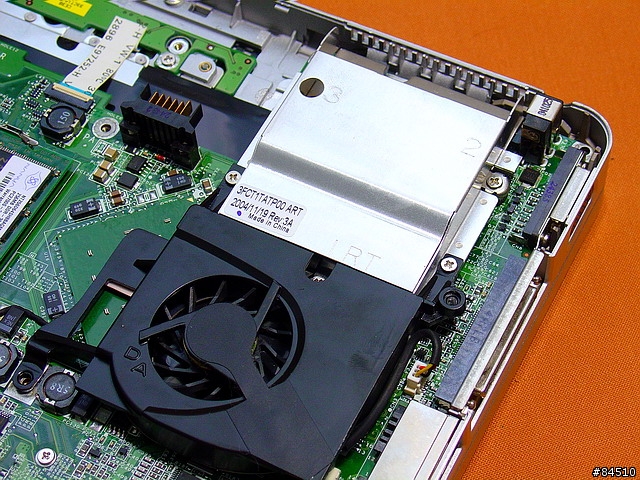

接下來就要鎖定我們的目標,CPU!散熱模組相當明顯,上面有三顆編號的螺絲,鬆開後即可拿下;當我看到這散熱模組的感覺就是...怎麼這麼簡單阿 我以為我會看到銅色的熱導管,結果居然是散熱片 =.=||| 我怎麼記得之前有人分享M2231是有熱導管的勒... 當CPU 65℃時會啟動風扇,降到60℃時會停止,我覺得預設的溫度實在太高,夏天使用可能不大舒適,且此模組僅針對CPU及北橋晶片做散熱,硬碟的散熱並沒有被考慮在內...

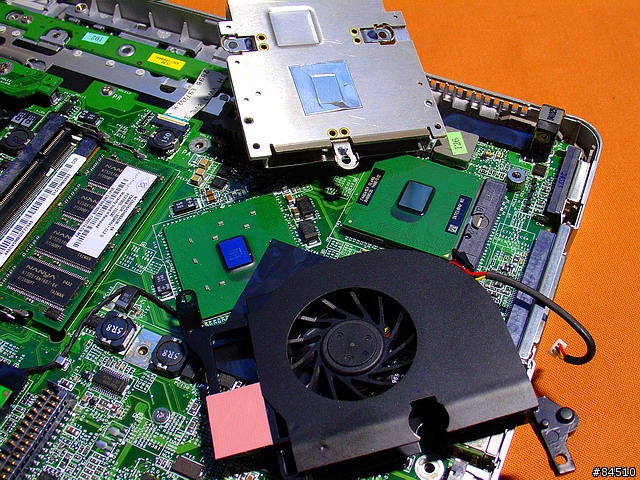

螺絲鬆開後就可以看到 CPU 了!原廠並沒有在 Die 上塗散熱膏,但是在散熱片上有鋁箔幫忙導熱,風扇與散熱片是可以分離的,粉紅色的那塊是與北橋晶片接觸的導熱膠布;風扇上有兩個螺絲孔是由下蓋外面鎖上的,所以在裝回去的時候,記得把散熱孔旁的那兩顆螺絲稍微鎖緊一點,以免北橋晶片的熱沒辦法有效散去

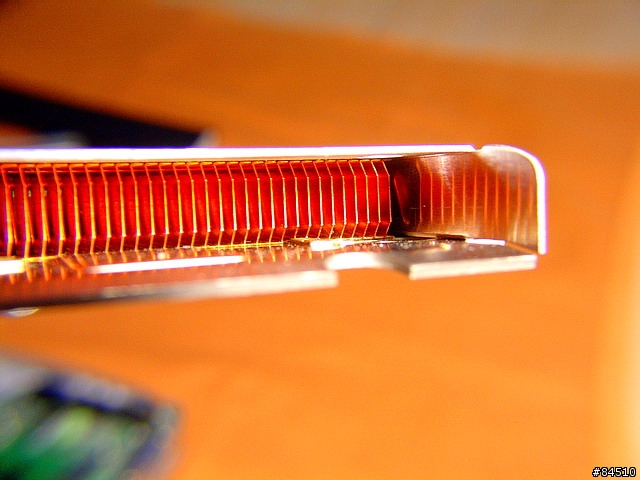

看一下 CPU 散熱片的構造,外部是鋁殼,中央有不少銅鰭片,構造還蠻簡單的...

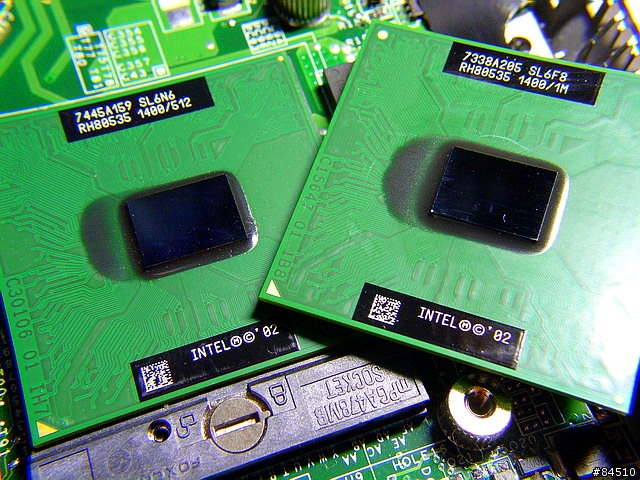

結構簡單額外的好處就是更換零件方便,要換CPU時,用一字起將腳座轉到解鎖的位置即可輕鬆將CPU拿起,再換上新的CPU就好啦~ 這邊可以看到鴻海做的腳座很忠實的標示為 mPGA478MB socket,其實就是俗稱的 socket 479,可能是 intel 尚未正名前的產品,不過我的小黑腳座也是鴻海做的,上面就是標 mPGA479M 了

對了~ 提醒要升級 CPU 的夥伴,如果在換裝前有使用 RMclock 的話,記得先把它關掉,由於換裝後的 CPU 設定與舊的不同,很容易造成當機或是進不了windows,假若忘了關的話就先進安全模式把它設定成開機不要馬上載入,成功進入系統後再慢慢調整設定囉~

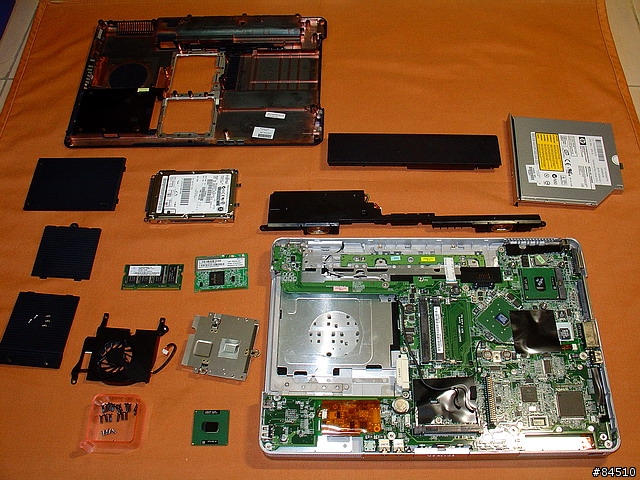

肢解後的V2000...在電池與機體中間的那一大塊就是喇叭模組了,可以看到體積著實不小,但是左右兩邊的共鳴空間卻差很多,導致兩個喇叭的聲音質量有著極大的差異...不知道是我這台的瑕疵還是模組本身的問題.... =.=

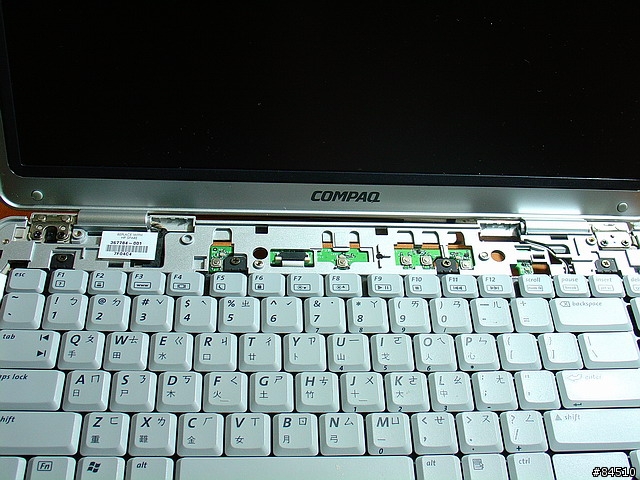

由於此次手術不需要動到正面,如果想要拆卸鍵盤的話,Compaq字樣下有兩處卡準,只要移除開關處的蓋板就可以看到四顆鍵盤螺絲,拆下後即可將鍵盤拿起


V2000系列的構造相當簡單,主要都是靠螺絲來固定,換好 CPU 後就像倒帶一樣把零件依序裝回就完工啦~ 換下來的 CPU 就挪作他用吧 ;)

原本的配備是 celeron M 330、DDR-333 256MB,升級後成為 Pentium M 1.4(Banias核心)、DDR-333 768MB;除了 CPU 外還增加了 512MB 的RAM,運氣很好的拿到了 Infineon 顆粒的創見記憶體,換裝後讓整部機器的效能有了大躍進,雖然CPU的時脈同樣為 1.4G,但是在 stepspeed 的加持下,待機的溫度由本來的 50~55℃ 降到 40~45℃ 之間,耗電量也從 22~25W 降到了 13~ 16W,換裝CPU主要是提升了使用舒適度及電池使用時間,估計最少可使電池使用時間延長達40分鐘以上!效能的提升主要還RAM的增加,將一小部份記憶體割作 RamDisk,放置 ie 及 firefox 的 cache,讓看網頁的爽度增加 (H) 如果以後再增加RAM的話,我會把 page file 關掉或放到 ramdisk上跑,也把windows temp都放到ramdisk中,連 photoshop 的暫存空間都放上來,這樣跑起來的感覺才真的是舒暢阿!

V2000 的結構簡單,機體強度可能不大夠,但是不影響系統的穩定度,而其實現下的 nb 產品結構也都不複雜,對於系統效能不滿意的夥伴們可以試著拆解看看,自行升級後確實可以達到相當大的改善,懂得挑選合適的二手零件也可以讓升級不會大失血
