前言:
之前小弟曾經說過可以做出不止四顆AA電池串聯的穩壓型尿袋
昨晚看了一晚電路圖..找到高效率dc-dc降壓的解決方案
今天實際去光華走了N圈...(三間電料店來回逛了快5小時)
高效率的dc-dc降壓器(像RICOH R1223N)都沒有貨,都是要訂貨,這種小東西一訂起貨來數量都很可怕..不然就是要使用7805或是LM309這類會發出高熱的線性降壓IC..一點也不划算..
(好想念台中繼光街哦..怪東西那裡更多)

好吧!! 沒零件就拿現成的出來拆!! 什麼是現成的? 就是"車充線"

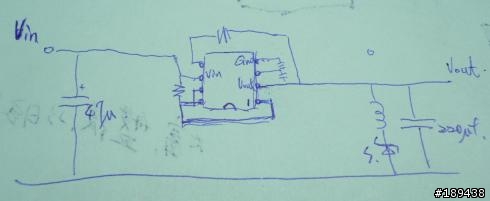

比較一下小弟找到的圖跟我反推出來的車充電路圖
相似度相當高(根本就一樣嘛).不過車充少了一支外加的功率管.電流輸出較低
網路上我找不到PJ34063這顆IC的接腳圖.所以也無法自己加進去.沒弄好怕燒東西

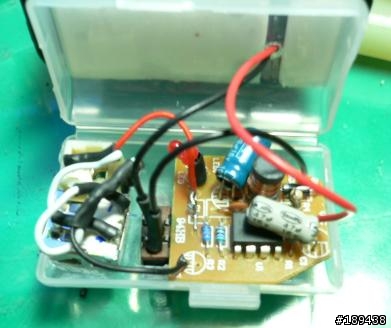

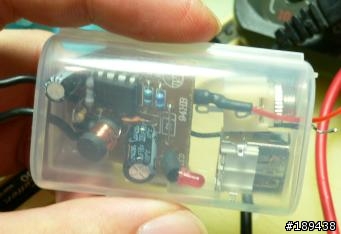

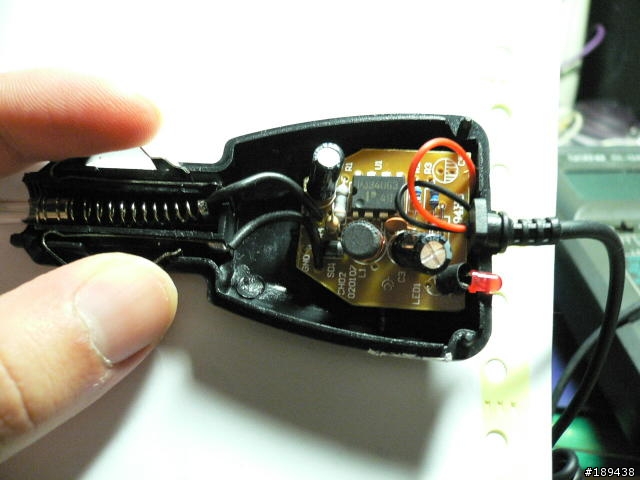

車充用降壓晶片特寫..型號PJ34063..光華走爛了..這兩顆(R1223/Pj34063)都沒有貨
還好現在車充很便宜 99元就一支 Y拍更是50元就一支..那就拿這個來殺肉吧!!
可以立即省下很多處理電路的精神
若選用點煙器對USB插頭的話.可以省更多時間!!!(USB都焊好了..加個開關就可以上菜了)

先介紹一下這次我用到的工具

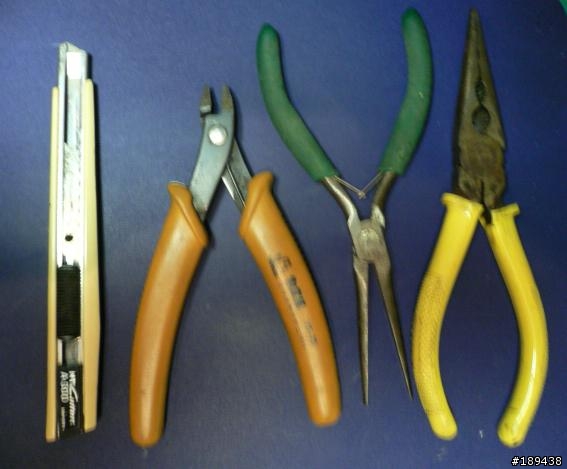

美工刀跟鉗子三兄弟

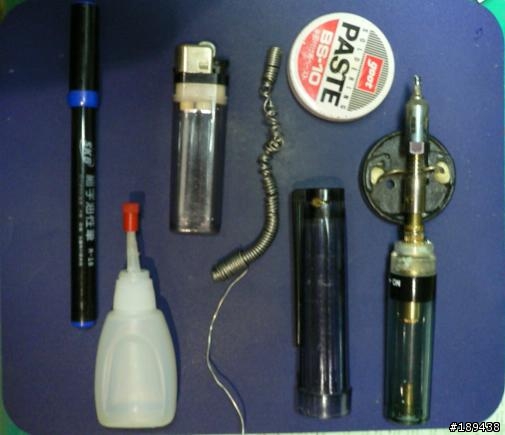

焊接黏著組..

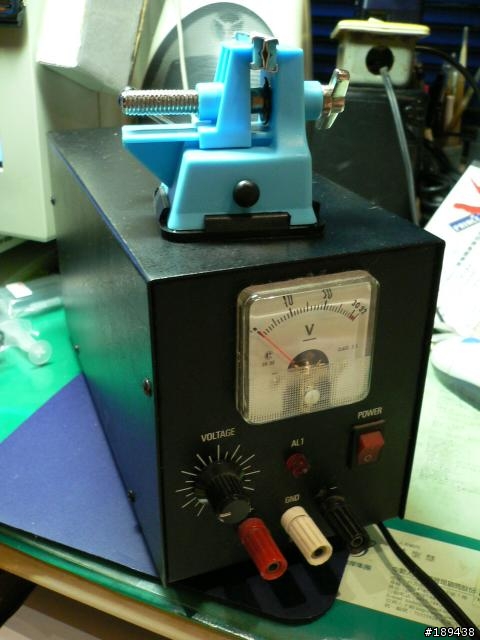

幫忙拿東西的小虎鉗跟電子加工必要的可調式電源供應器(也是DIY的)


電子加工必備的三用電表
還有準備萬能的雙手 (這個..不用照片吧..相信各位都有)

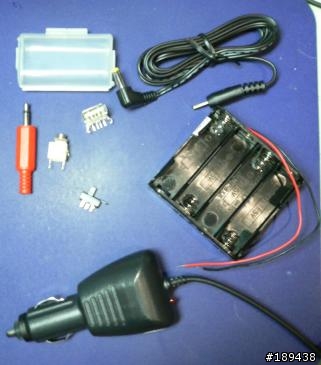

再來看看這次準備被惡搞的主角們:

三號電池收藏盒 用來做為外殼用的 (10元)
AA三號*8電池座 當然是做為電力來源 (20元)
一個台製車充..這次"事件"最大的受害者 (150元 我買貴了90元可入手) 迷你開關 (5元 )
3.5單音道耳機插頭?? (5元) 3.5單音道耳機插座?? (6元) USB母頭 (20元)

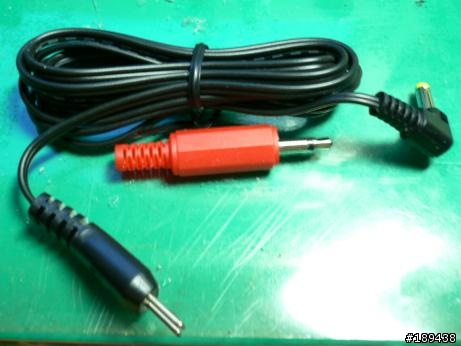

一條4mm/1.7mm延長線 (38元)
所以材料費總共約200元左右(包括90元的車充) 若不用買那個線跟耳機插頭/座..那150元有找即可!!

正式開始囉!!

把車充分解掉.去頭(點煙頭).去尾(原廠接頭).挖心肝(把電路拆出來).去骨(不要外殼)


現場直擊爆力剝線法!!! 先用火加熱使電線皮軟化(在等相機拍照時不小心燒起來了)
快速的用手指把要剝掉的部份給拔掉...省了一支剝線鉗
叔叔是練過的.小朋友要多練練才能跟叔叔一樣.剝線皮卻不會被燙傷

先做個小小的實驗..確定這個東西是不是能拿來降壓兼穩壓?

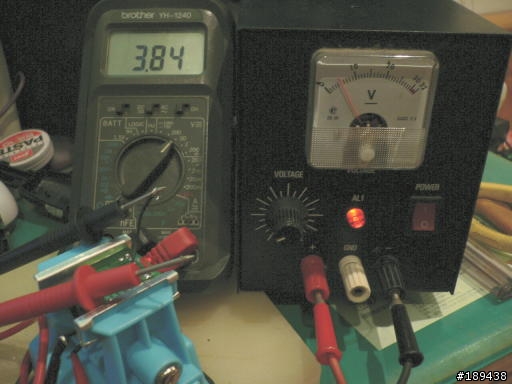

上面那三張照片可以知道 當輸入電壓小於等於7V時 輸出電壓會不足5V

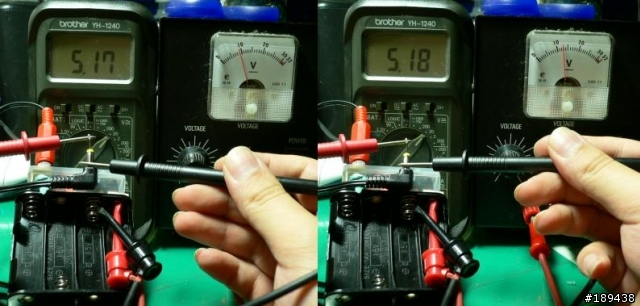

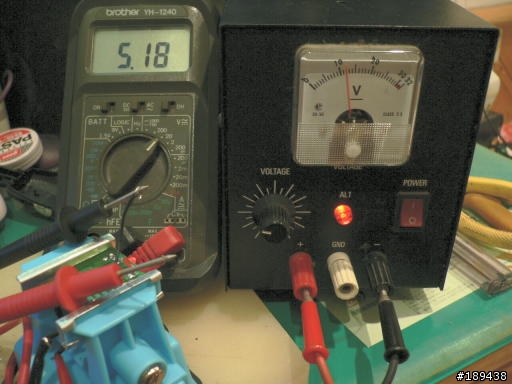

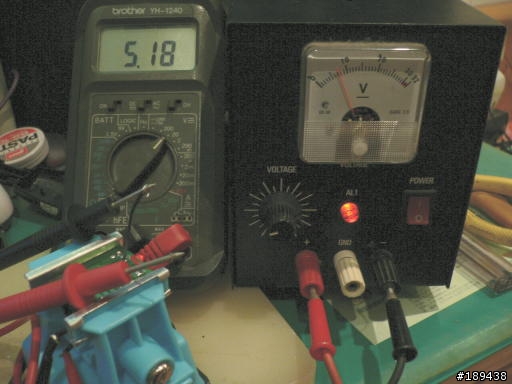

但從7V到20V(甚至24V) 輸出都能穩定在5.18V~5.2V之間
那還等什麼?? 動手吧!!! 殺啊!!


先處理外殼.把電池盒去頭去尾切成三段(去掉兩端的連接卡筍)

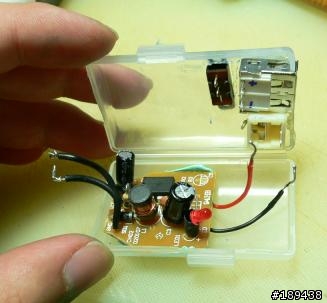

把內臟放入.試排一下位置.取出自己認為較佳的排列

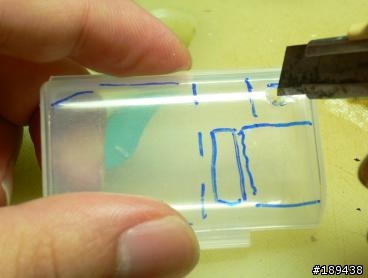

把要切割挖洞的部份劃出來

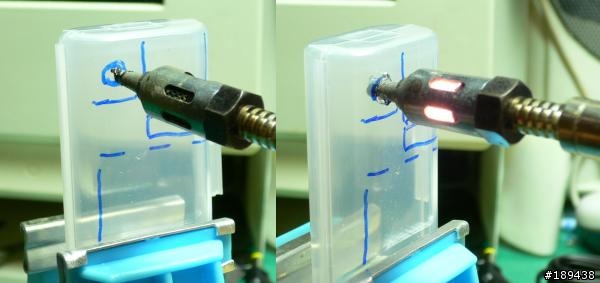

暴力鑽孔法現場直擊!!! (因為我懶得把小台鑽搬出來..暴力一下吧)


缺點是要修邊...可能反而花掉更多時間...


把挖好的殼裝上零件試看看.排一排.想想等下線要怎麼繞
(被發現了.我想都沒想就開挖了..現在才在想)


輸出端要並聯連接..咦?那不是3.5單音道的插座?? 要做什麼用??
答案揭曉:別忘了..我的PDA是N50 用USB傳輸線是無法充電的..那怎麼辦呢??
就靠這個耳機插座..更正..就靠這個"電源插座"來擴充不同的接頭使用啊!!
一個3.5單音道的的插頭才5塊錢..只要再加5塊錢.就能加購一個不同規格的接頭的"擴充能力"(線另購)

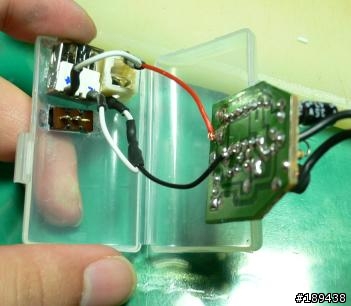

車充原來的設計是從焊接面(背面)拉輸出端出來.實在給它不方便.又怕會短路

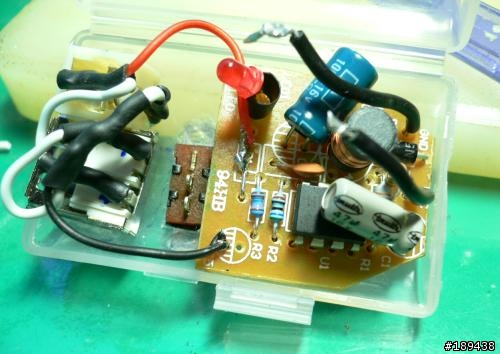

改成從正面(零件面)拉輸出

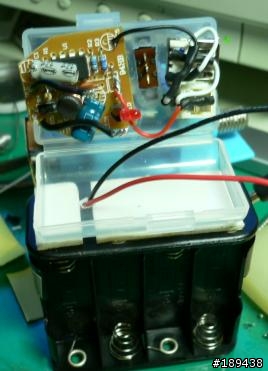

到這一步..這個變壓心臟就算告一段落了


再來拿出那個 8顆AA的 電池座 貼上泡綿雙面膠
做什麼?? 準備合體啦!!! 機器人卡通演到這一步.不是都會玩變形合體嗎?? 那就對啦!!


合體!!! (這是我的合法..各位觀眾想到其它的合體法都可以用力給它試看看)


再來就是連接開關啦!! 我是把正極直接接在板子上
負極接開關..開關連到板子的線.叫被剪掉的那段黑線去生出來


再來是做外接端子..剛才做插座時忘了特寫一下
把原來2 pin的接頭剪掉.換上 3.5mm的插頭
我的習慣是.最外面的當接地.極性要一致才不會燒東西.做之前要先用電表量一量
中間的小接點跟 ⊙ 中間點相連 那支長長的"支架"是接地點.跟⊙外圈相連
這個做好也要用電表確定一下.防止假焊或是短路


最後的試驗..失敗就要回頭檢查.不要呆呆的就往PDA上插..
這一插.插的好的話..電池電量直直上
這一插.如果插的不好..那有可能會青煙直上.冷汗直流了
所以在插PDA之前要先做最後的檢查
這張照片有點不清楚.因為4mm/1.7mm的中間太細了.所以電表紅棒上有綁一段焊鍚再插進去小洞裡
電源供應器電壓我有調過.以再次確定輸出電壓不會跟著輸入電壓起舞.並非電源供應器不穩


USB供電的測試 由於電路是並聯的.所以USB輸出的電壓=耳機插座電壓
所以電壓不用測.這個是要測極性..確定我的老花眼在焊接時有沒有看錯方向

做了那麼多測些..該是正式上線的時候了!!! 我....我沒有足夠的AA電池(這是盲點)
把桌上抽屜翻遍了...只能拿出5顆.....
好吧..最後還是用電源供應器出來撐一下場面..調到13V假裝是剛買回來的鹼性電池暴有電

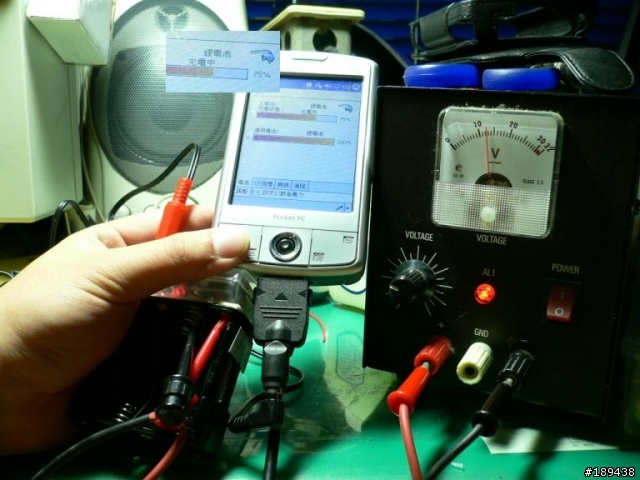

充電中..成功囉~~(拍照完就上升了 1%的電量)

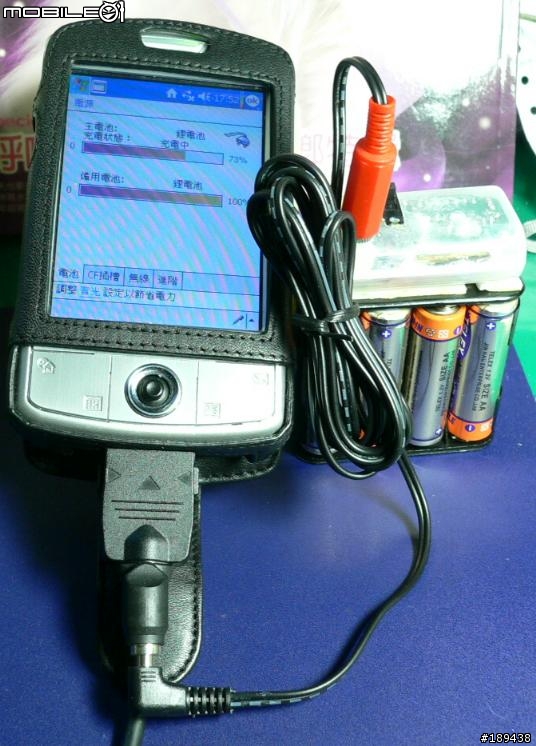

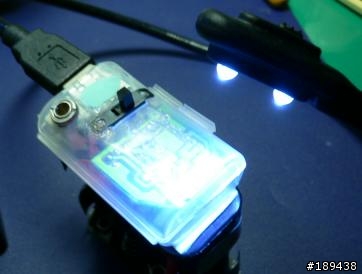

再補上一張用電池的最終完成版跟N50充電的"大"合照 (跑去敗了四顆充電電池回來照相)
(迷之聲:怎麼PDA電量從上一張的75%掉到73%?)
(我:因為今天PDA又出去走了一下午.這張照片是從68%充上來才拍照的.繼續充電中)

不過..因為這個東東的骨子裡是"車充"
所以沒有低電壓防逆流保護功能!!
小弟原本有在輸出端掛一顆二極體防止逆流..
但二極體0.5v的壓降一掛上去..輸出電壓馬上掉到4.8V左右..(我用1N4005)
後來想想就拆掉了..理由是"外接電池盒只是做為應急使用.通常會掛上去的電池電量不會太少.即使8顆都只有1V.輸出一樣能維持在5V的水準
但也不能太過份.把電池吸到乾..輸出電壓不夠時.就會跟一般4顆的尿袋沒電時一樣
充不進去的充不進去.停止的停止.逆流的逆流....就看各PDA的造化了

後記:
本來是打算從電路到整體一手包辦的.在光華找半天找不到料
問過的店員都搖頭...我還把元件的PDF檔跟網頁全COPY去.得到的答案都是
"用大顆一點的7805或LM309來做啊" "那個要訂哦.不好找.你去別家找找看"
"我們沒有類似的東西..(除了7805)"

在光華商場邊逛.腦袋裡邊想要怎麼改電路.改樣子
曾經一度打算做成 電池盒可換.這樣對應多種數量的電池盒.用快拆.......etc
或是外接輸入端子.搞到能接點煙器...想了蠻多種方式..不過最後放棄..
(搞太多花樣只是多花錢跟精神時間.實用上真的會拿來用嗎?? 又不見得..還是用8顆串聯的來做吧!)

不過電源可變 那"七彩霓紅燈"的限流電阻就難以決定了..那就加個白光LED當手電筒吧!!
東想西想.回來時才發現..我忘了買"七彩霓紅燈"跟"白光LED"...好吧!! 那就省略吧!!
反正主題是"多電池串聯穩壓尿袋"..其它都是附加功能(安慰自己一下)

還有..不要再像我一樣呆呆的拿3號電池盒來做外殼..因為太小了
電容電感太高了.不是很好塞(中間還換掉兩顆電容.讓電容可以躺下來)
建議買大一點的盒子來做
