有鑑於現在許多對於3G連線的速率有許多的問題,借測了一塊ZTE UMTS MF320 3G網卡,花了幾天做一些密集的測試,地點有基隆海洋大學、基隆碼頭、基隆車站、台北車站、信義誠品、台北市政府、內湖美麗華、西寧南路、市民高架動測、18標動測、當然還有犀牛的窩,若是其他人有其他的測試地點的數據,不論是那家業者且願意花時間測試分享者都歡迎一起PO上這個版,而犀牛只有威寶電信的卡能測,所以也只有威寶的數據.

■ 測試主角規格Review

介面:PCMCIA II
支援功能:語音、簡訊、資料、應用管理、資料並發業務
支援系統:WCDMA/GSM/GPRS
工作溫度:0~55度C

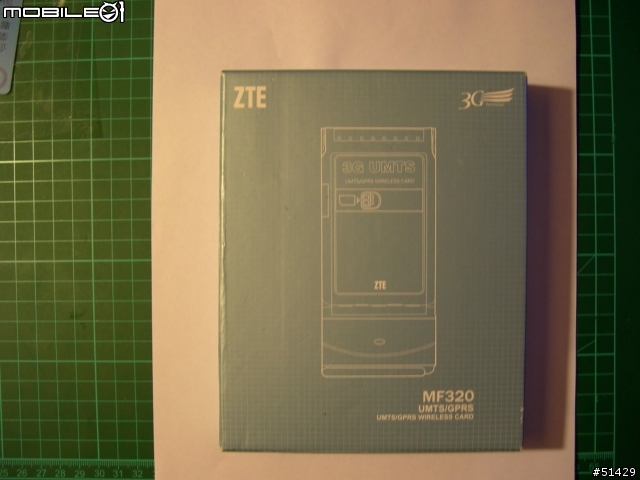

----盒子的正面外觀----

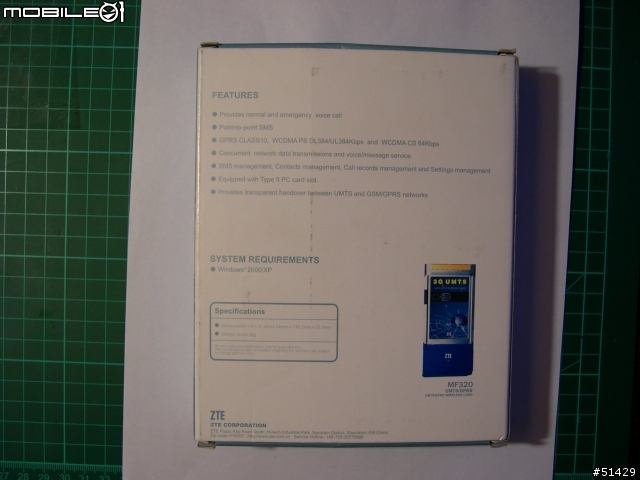

----盒子的背面外觀----

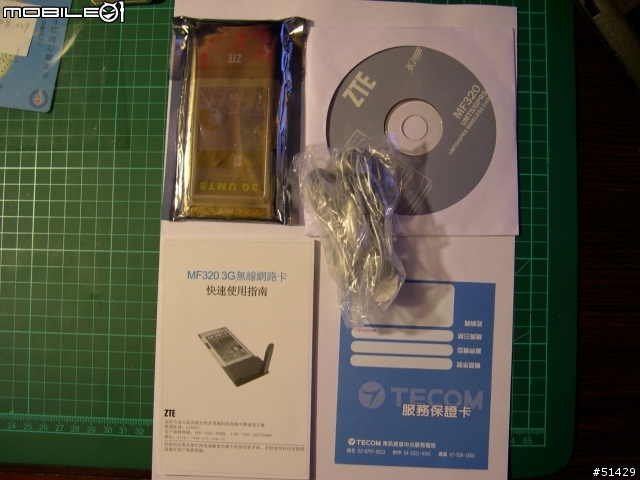

----內容物可以看到一張MF320、接聽電話的免持?筒、驅動程式和說明書與保証書----

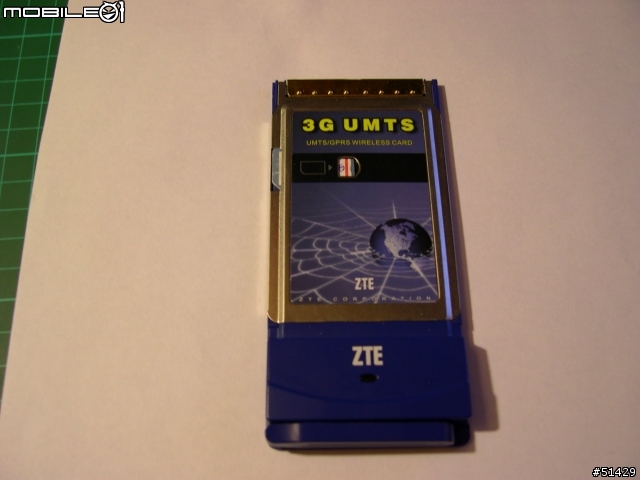

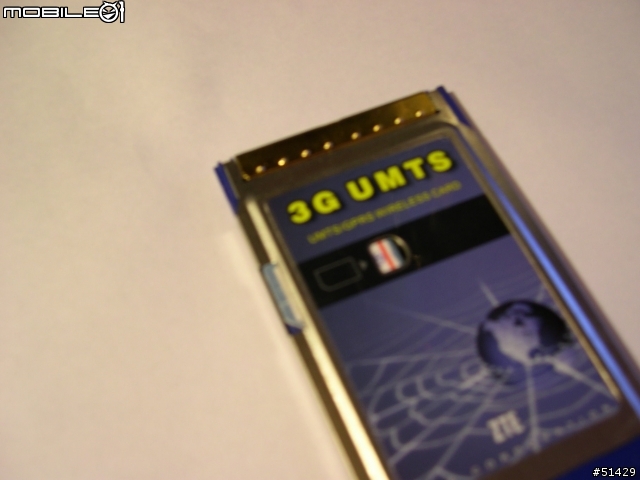

----MF320正面----

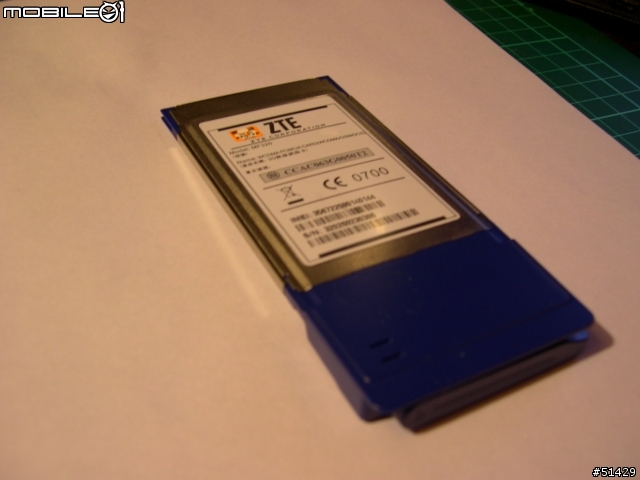

----MF320背面----

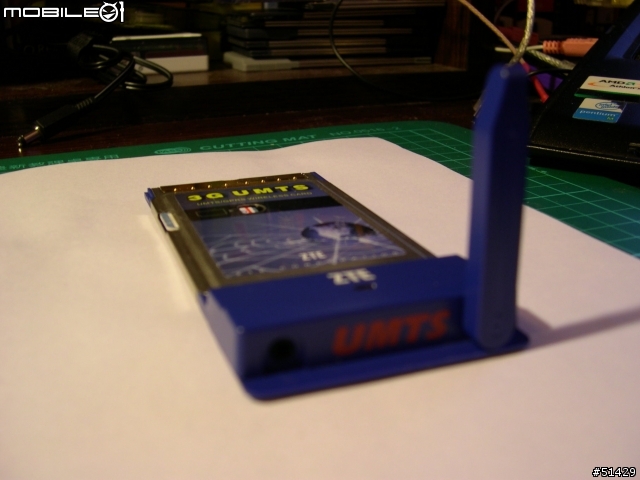

----天線拉起樣----

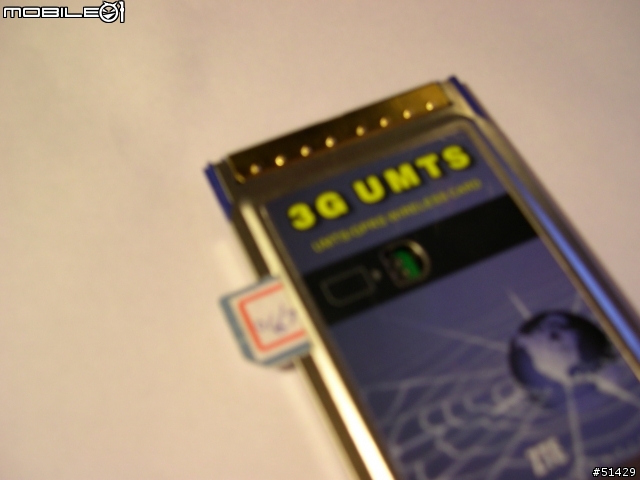

----插入USIM的方式與位置----


----插入USIM的方式與位置----

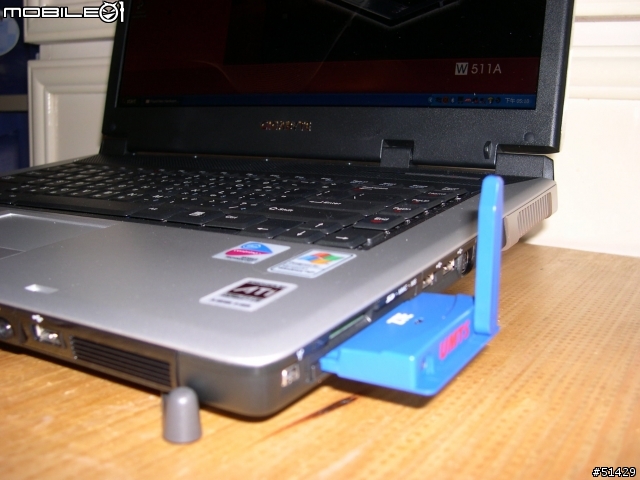

----卡片插入主機的樣子----


■ 測試平台規格Review

技嘉W511A
OS:Windows XP Home Edition 英文版
BIOS版本:Q3A83
處理器:Pentium M (Dothan) 1.7GHz
晶片組:Intel Alviso 915PM/ICH6-M 整合型晶片
顯示卡ATI Radeon X700(M26) 128MB
主記憶體:512MB DDR333
硬碟:TOSHIBA MK6026GAX 60G 5400RPM
LCD:15.4" WXGA TFT彩色液晶顯示器, 解析度1280x800
光碟機:QSI SDW-082 DVD+/-RW
電池:14.8V 4400mAhr

原廠連結

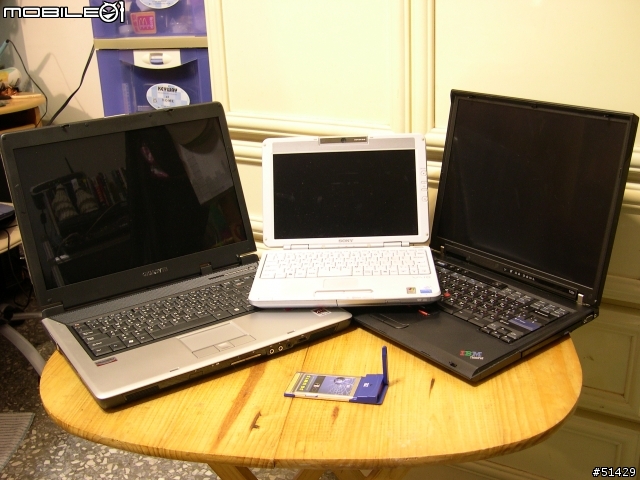

因為犀牛的機器有不少台,IBM T42p 2373-KXV和SONY VAIO TR1-B、Gigabyte W511A做卡片測試,基本上機器都有足夠的運算效能來達到卡片的最高效能.我想就挑一台目前規格是最新的,那就是技嘉的W511A,在晶片組上的測試應該頗能和現在市場上的915晶片組的新機頗接近.

■ 3G系統商:威寶電信

原廠連結

另外測試平台預設使用的是英文版的Windows,所以在有的中文顯示會出現亂碼,而不是本身作業系統有故障或有其他的故障,在安裝驅動程式時也是選擇英文版.
■ 文中名詞用法意義:

★訊號強度表示:5/5為滿格最低到0/5,共五格(以軟體為準,有時1格也是有法子連線,或0格完全沒訊號.)

★ 實際連線速率:最低速率/最高速率(Kbps),在測試點的最高與最低速率.

★ 平均連線速率:我想這大家都知道什麼意思吧,我在動測來回路段所得到的有效數據,做一個平均值.

■ ZTE UMTS MF320 3G網卡實測之功能介紹.
★ 3G連線中,同時可撥接電話、收發SMS.
★ UI介面犀牛是覺得頗直覺的,而且各圖示都有註解,很容易懂的,在狀態顯示也做的不錯,可以很清楚的了解目前系統是什麼狀態,如下圖.

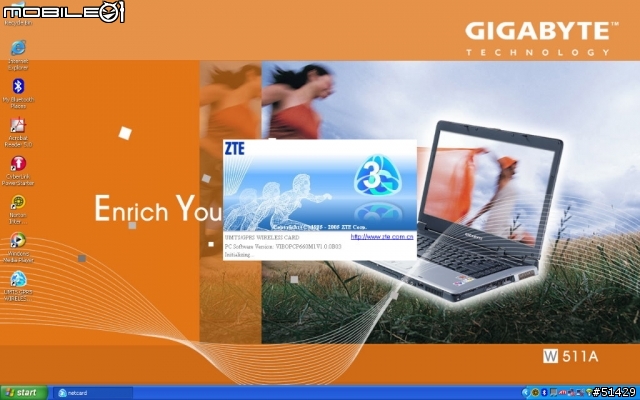

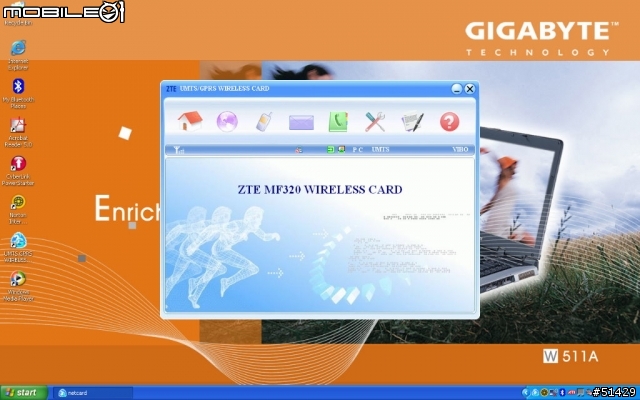

----啟動軟體----


----控制介面----

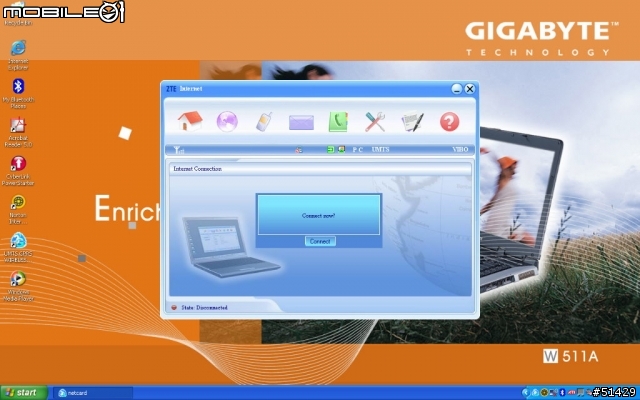

----3G連線的介面----

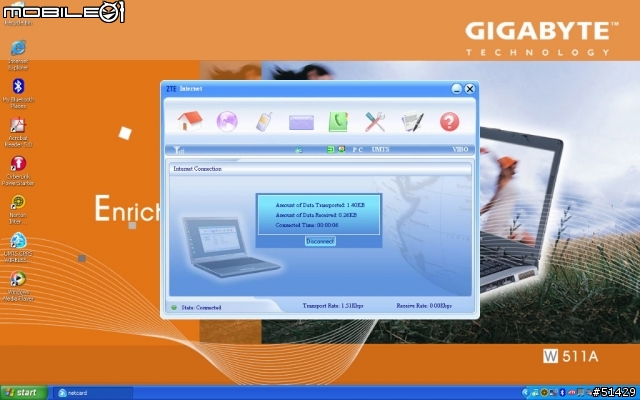

----3G連線中----

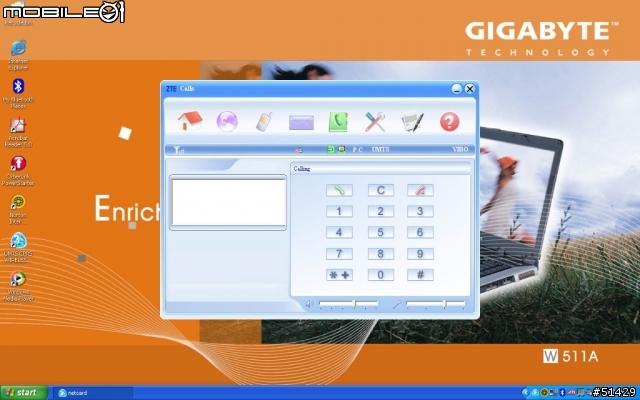

----這大家應該都知道吧,撥接電話的介面----

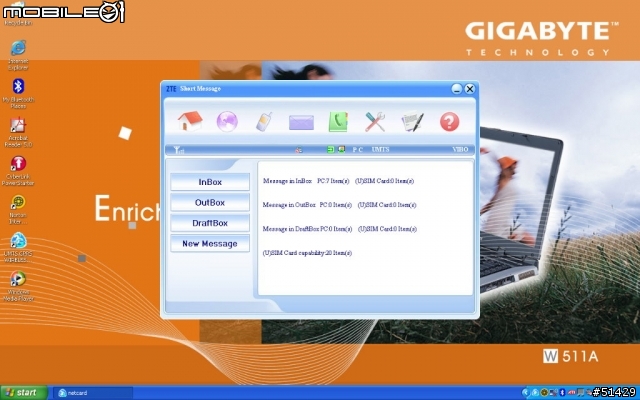

----簡訊介面----

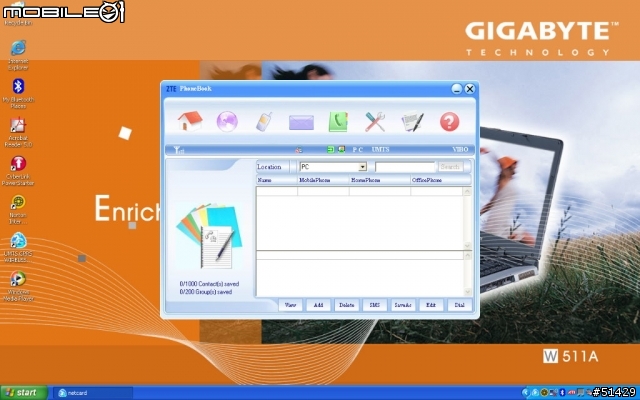

----電話簿----


----卡片的設定介面-安全性設定----


----卡片的設定介面-網路模式設定(如WCDMA、GPRS、GSM等)----


----卡片的設定介面-服務廠商的3G設定----


----卡片的設定介面-簡訊中心設定----


----卡片的設定介面-鈴聲設定----

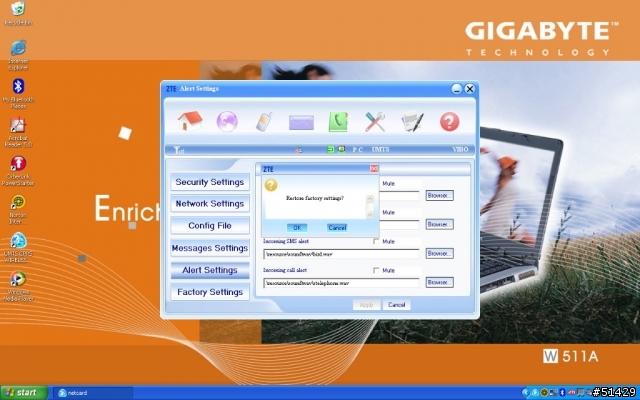

----卡片的設定介面-回復原廠設定----

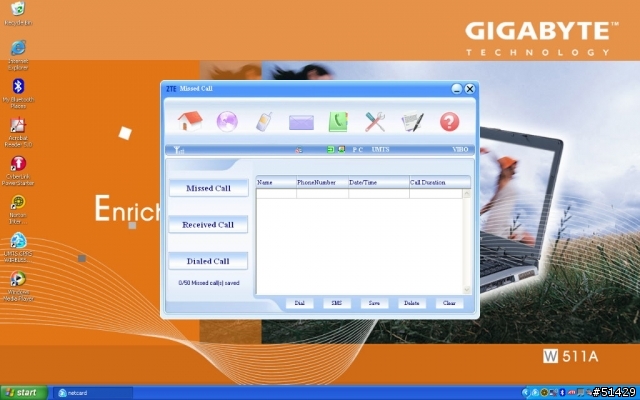

----通話記錄----


★ 系統設定部分,分有手動與自動模式,該卡對VIBO有內建設定檔,插入卡片後會自動設定,即可連上網路或撥打電話,相當方便,其他家的業者得使用手動設定,這可能是卡片代理商和VIBO有合作的關係吧.


■ 測試種類
1.測試ZTE UMTS MF320 3G網卡與測試平台的相容性
2.W511A搭配ZTE UMTS MF320 3G網卡實際連線測試.

★ ZTE UMTS MF320 3G網卡與測試平台的相容性.

電池模式下,效能全開,CPU頻率為1.73GHz,在這種全速模式下的續航力表現會不太漂亮,所以請大家要記住這點,而不是W511A本身的續航力不怎麼樣,同配備的條件下用電池來跑全速,我想每家的機器跑出來都不會太漂亮,尤其是我的T42p吃電大怪獸.

犀牛先使用碼錶實測技嘉W511A電池全速模式的使用時間,單純用Power DVD 持續播放影片直到電腦自行休眠, 開始基準同時按下Power和碼錶直到出現休眠畫面的時間(此時尚未安裝任何ZTE UMTS MF320 3G網卡的驅動程式).
總共使用時間為1小時41分46秒 (單純播放DVD).

安裝驅動程式
當網卡插入,系統會偵測到新硬體後會出現自動安裝精靈,請直接按取消,有三種功能,總共要按取消三次,接著把光碟片放入光碟機內,啟動自動安裝,驅動程式的安裝在網卡的說明書有很詳細的解說,所以這裡就直接插入圖片,大家看一下就好了,總之驅動程式的安裝過程相當順利.

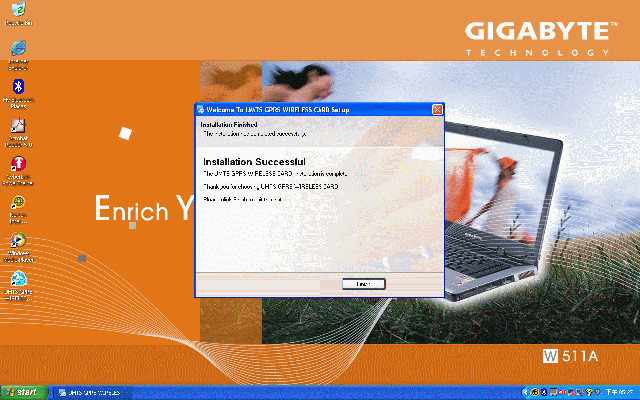

----驅動程式的安裝在說明書相當詳細了,做成動畫大家瞄一下就好----


安裝好卡片後,準備再用上面的測試條件後再外加使用3G系統連線到Hinet的連線速率測試網頁下載檔案,為了操翻網卡讓它在沒電前都還有下載不完的東西,犀牛連續下載四個100MB的測試檔,不論有無下載完成,直到電腦休眠為止.
總共使用時間為1小時34分22秒 (下載+播放DVD).

另外再測試只使用ZTE UMTS MF320 3G網卡連線到Hinet的連線速率測試網頁下載檔案,一樣也是下載100MB的測試檔,不論有無下載完成,直到電腦休眠為止.
總共使用時間為1小時49分32秒 (下載).

★其他相容性測試.

相容性除了Driver安裝順不順利還能怎麼測呢?依照犀牛的標準來說,還可以分幾個方式來測試.

★ 使用中的熱插拔:在連線進行中,強制拔卡看會不會當機,並無當機現象,再插回去即可正常工作(有些CardBus的卡只要在使用中拔下,就準備和藍底白字打招呼).

★ 使用中待命的連線回復:基本上,這個測試是有點雞蛋裡挑骨頭,但是現在很多東西都要求User Friendly,所以我還是把它列入一個測試項目,在連線中待命,再啟動~~你們猜怎麼著?它不給我待命啦!!!該軟體會要求先行斷線後才能做相關動作(包括休眠),就當做它不想讓你白白浪費錢吧.


● 相容性測試小結:

卡片插入後,直到完成驅動程式的安裝的過程都相當順利,中間並沒有什麼問題發生,而這張網卡的耗電量是比我想像中的還來的低,UI介面就看各位的喜好但是一看就懂也不會看花掉,這點是肯定的,另外在撥打電話時也很方便,只是犀牛在第一次撥入的時候被嚇一跳,因為鈴聲當時調的是最大聲,撥通時是半夜差點被犀牛弟抗議,所以使用該卡的人要注意這點,免得遭白眼.


★ 連線測試主要分為靜態定點和動態移動二種.

說到這裡,我先簡單說說UMTS的速率規範,在時速為五百公里內,頻寬達144Kbps,時速120內,達384Kbps,在10公里,要有2Mbps的成績,當然有人會說理論和實際不可能一樣,而且在設備也有相當大的關係,這些當然都是對的,所以我提出這個只是讓一些不曉得的人知道一下,UMTS原先的規範是如何,至於其他的就得請各大電信業者和電總加加油了.

■ 靜態測試.
我想,可能會有人想拿3G和802.11a/b/g作比較,但我覺得這種比較是不切實際的,這二種技術本是不同定位的,若您時常在有802.11a/b/g訊號下的環境活動而且是定點使用,犀牛是建議使用802.11a/b/g技術來連線,除非您活動的環境是沒有802.11a/b/g的訊號,這樣再考慮使用3G的技術,所以靜態的測試的重點在於.

1. 連線速率在各地點與不同時間裡會不會有很大的差異?

2. 該卡在訊號強度不同時的定點連線表現如何?

■ 會影響測試結果的因素(列出幾個影響最明顯的.)

1.同區域使用同電信業者3G連線的人數,使用人數愈多頻寬就愈多人分享,因為無法有效統計人數,所以就以“可能使用者會比較多的時間”來做一個基準.

2.人群在測試位置附近走動的頻率,人體會干擾電波傳送,所以人數和訊號品質有關.

3.在同區域中不同頻率的電波干擾,很可能會有同頻段的電波干擾,因為我沒有頻譜分析儀這玩意兒,所以無從得知其他的電波干擾狀況如何,但這也會是個影響傳輸品質的因素之一.

4.電信業者的基地台數量和涵蓋與校調是否到位,與提供服務的機房總頻寬,還有基地台的服務頻寬的分配,因為基地台同時要能提供語音、影像電話、影音傳輸、數據傳輸等服務.


■ 靜態測試地點與測試方式.

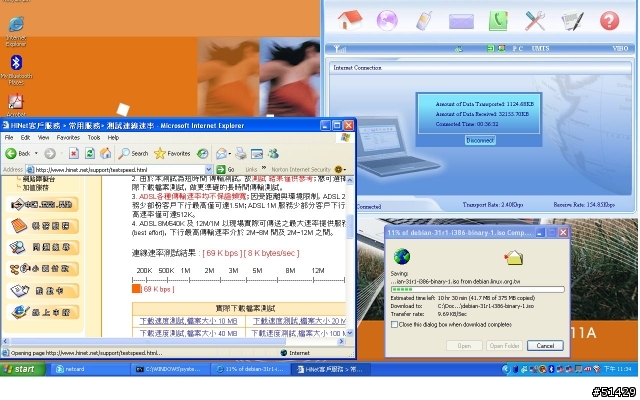

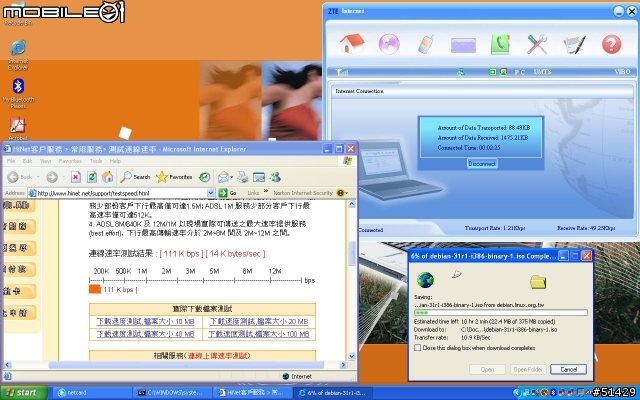

連線到Hinet的連線速率測試網頁,Ctrl+F5測試5次,再做測試頁從按下Ctrl+F5到出現完成測試頁所花費的時間,的結果相加除5作為平均值,再直接連線到http://debian.linux.org.tw/debian-cd/3.1_r1/i386/iso-dvd/ 下載iso檔,二者比對以評估實測效能,另外有些地點會有ping time檔案可以參考,請下載到自己的電腦看,定點測試皆在室外.

這裡有美麗華和信義誠品的Ping-Time供下載參考
附加壓縮檔: 200604/mobile01-5ae2c06637ba1b8bf655a7a1baa3e86d.zip

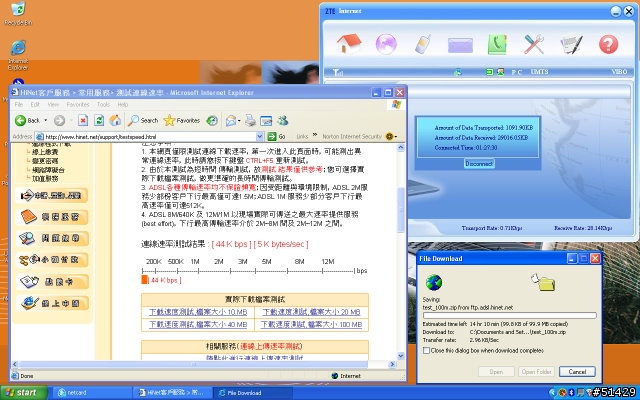

1. 犀牛的窩.
日期時間:2006/3/29
訊號強度:3/5
連線測試速率:44Kbps/58Kbps(最高速率的圖壞了)
頁面平均載入完成時間:
載入頁面失敗次數:2.

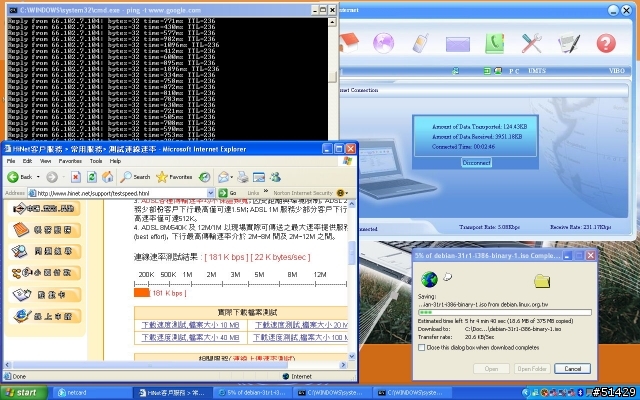

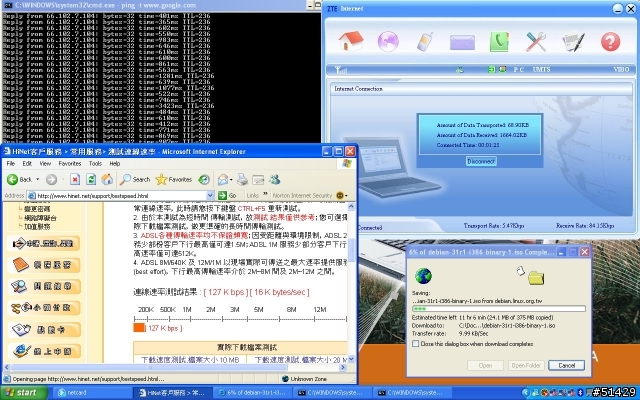

2. 內湖美麗華.
日期時間:2006/4/01
訊號強度:4/5
連線測試速率:127Kbps/181Kbps
頁面平均載入完成時間:46.8秒
載入頁面失敗次數:1

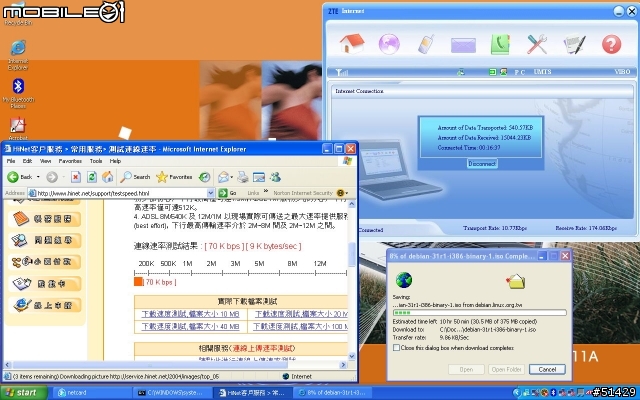

3. 台北信義誠品.
日期時間:2006/03/31
訊號強度:4/5
連線測試速率:22Kbps/69Kbps
頁面平均載入完成時間:264秒
載入頁面失敗次數:5

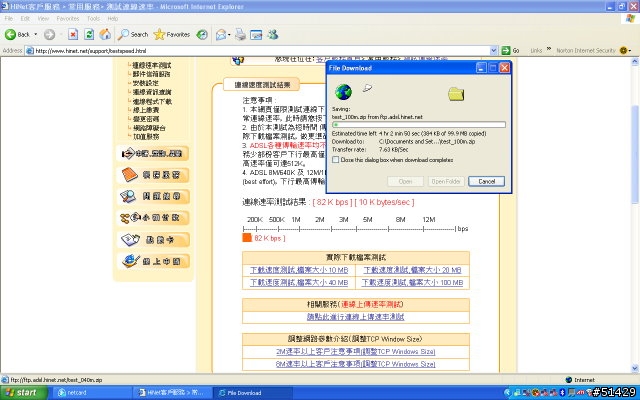

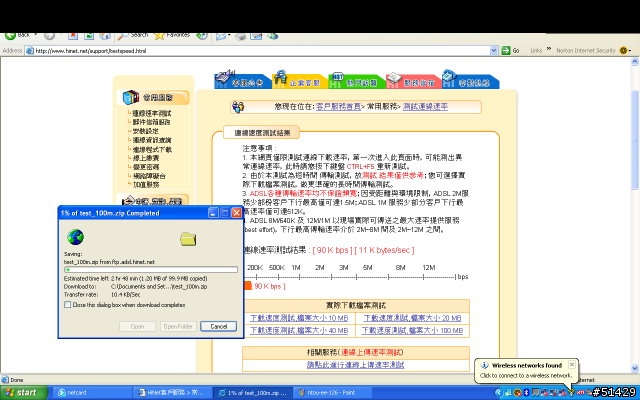

4. 基隆海洋大學.
日期時間:2006/3/30
訊號強度:3/5
連線測試速率:82Kbps/90Kbps
頁面平均載入完成時間:119秒
載入頁面失敗次數:3

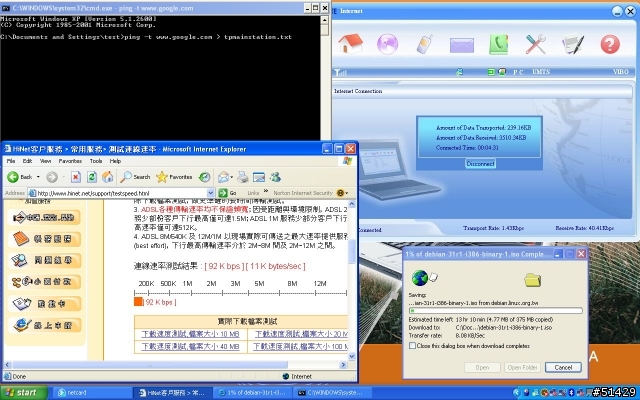

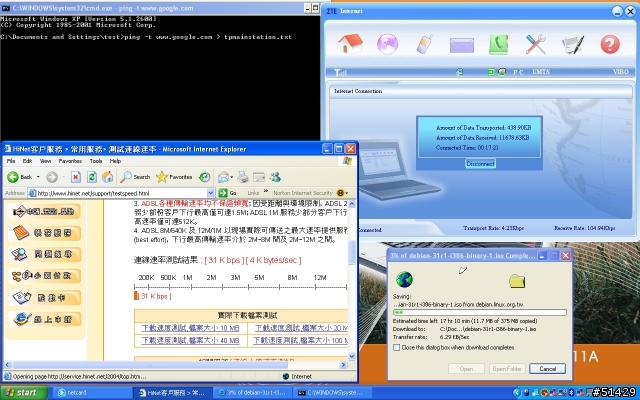

5. 台北火車站.
日期時間:2006/4/01
訊號強度:4/5
連線測試速率:31Kbps/92Kbps
頁面平均載入完成時間:55.25秒
載入頁面失敗次數:1




● 靜態測試小結:

大家看到定點的測試結果一定會吐血,可能會有人對犀牛懷疑問“你確定你是在測3G嗎?”,其實當犀牛在測試的過程是e04聲連連啊,除了內湖美麗華這個點的數據看起來比較像3G,其他的都很慘,而且慘的離譜,這點也讓我自己懷疑我是不是弄錯設定了,我還特地拿了手機來做連線的交叉比對,結果也是差不多的,所以結論是威寶電信的確是要再狠狠的加油了,這結果相信其他有測試的人應該都有碰過,雖然一個基地台有那麼多服務要分配頻寬,但這些都是業者要克服的,而不是用戶要自行接受這種事實,於是我為了這情況我致電客服中心,向他反應了這種情況,過幾天後工程單位打給我,向我說明因為他們目前在做增設頻寬的工程,預計四月底會完工,所以在這期間內效能都會有影響,這些是他們給我的答案,所以其他人可以在五月初的時候再試試看,或許就可以有300Kbps的水準了,另外在測試這張卡是會遇到一個現象,會在使用中且訊號有3格以上不移動的情況下,會停止數據上傳與下載,整個就停住了,和代理商的工程師討論許久,目前還沒有一個結論,不知道其他使用者會不會有相同的情況?煩請告知謝謝!


● 動態測試

3G的重點終於來了,犀牛請了二個麻吉來當司機,開著犀牛戰車,在18標以路隊長時速到正常時速再有一點超速(01有條伯伯,請放過犀牛啊,犀牛不是故意^^|||,完全為了測試3G系統的效能呀).


●動態測試
時速的影響測試

測試方式
為把訊號品質誤差的影響降到最低,所以由相同路段來回測試.
每項測試取得過程皆是五股到內湖來回,當時速降到各項的最低時速後,30秒即切斷連線,因為圖非常的多,所以我只把最高與最低的圖貼出來,同樣附上每時速段的Ping Time下載,最後的是我去西寧南路的電子材料行敗家順便等司機,會合後我們直接走市民高架往信義誠品的過程開始動態測試.


● 路段選擇條件
1.能夠維持一定的行進時速.
2.距離夠長,且沒有紅綠燈.
3.能夠讓我的司機小飆一下.

選擇路段
中山高汐五路段高架橋(18標)內湖段到五股,總長8公里,來回共16公里.

因為圖實在太多,所以我把各時速段的圖分類好,包起來請大家下載回去參考,
包括全路段的Ping-Time,後頭我會小解釋一下Ping-Time.

時速
60~80公里
最低連線速率:109Kbps
最高連線速率:195Kbps
平均連線速率:163Kbps
斷線次數:3

附加壓縮檔: 200604/mobile01-5a83569a6508e0f5c75f0d26f835faeb.zip


80~100公里
最低連線速率:64Kbps
最高連線速率:182Kbps
平均連線速率:144Kbps
斷線次數:3

附加壓縮檔: 200604/mobile01-235877a0dbf220e46582372d002b46ed.zip


100~120公里
最低連線速率:48Kbps
最高連線速率:294Kbps
平均連線速率:175Kbps
斷線次數:5

附加壓縮檔: 200604/mobile01-443a9f70354f97f00e12c0b9ca60e971.zip


市民高架-西寧往信義區方向(起點西寧南路忠孝橋路口-終點信義誠品)

80公里
最低連線速率:50Kbps
最高連線速率:222Kbps
平均連線速率:117Kbps
斷線次數:0

起點-經過點-終點的數據圖



----西寧南路與高架起點路段----


----台北車站(車在市民高架上)----


----復興南路(車在市民高架上)----


----下市民----


----光復南路忠孝東路口----


----台北市政府----


----信義誠品門口----

整個路段的Ping-Time
附加壓縮檔: 200604/mobile01-0cffb1f4fa6bda8398647b7cffb6f35f.zip


● 動態測試小結:

在某些路段有150Kbps~220Kbps的成績,但是這種成績的出現次數卻是少的可憐,而斷線的次數是多到會讓人想直接關機睡覺,威寶在基地台和基地台之間的Handover機制還得多加油,時常出現在Handover後,數據傳輸無法回復的現象,其實連語音都常有這種現象,何況是要求更嚴格的數據傳輸,在穩定度上還得多多加油.


■ 評測總結:

犀牛感想:

  其實這篇報告,我老早在四月初就己經完成所有的測試,但其中發生了一些插曲,也讓我學到不少經驗,首先我先感謝01和P大的支持,雖然這篇文章壓了快二星期,但我始終還是完成了,還有謝謝我的二位司機,王董和青蛇...還有三斤蝦子(動態測試夜的宵夜),還有各大廠商的溝通支援,最後還有美麗的犀牛夫人...

  犀牛一個人,除了在動測我需要司機外,我也跑了不少地方做實際的測試,還好我的手排阿福算省油又有機動性,或許有些測試談不上什麼專業,但畢竟這個報告是以使用者角度做實際的測試,所以也不需要有相當專業的測試,用最接近用戶的方式最能讓使用者接受一個事實,我也希望在這版之後的討論大家也能夠分享出在各地區的實際測試,不分業者...01裡是個大圈子,存在著世界各地的人,我想每個人都有可能會有短暫交集的一天,也可能會共用到同一基地台的一天,所以犀牛還請各位不吝分享在自己區域的實際測試,一人一點會累積相當多寶貴的資枓,甚至可能加入景點內容也說不定^^,犀牛想提供的資訊遠比這報告的還要來的多,但有些東西因為威寶的不爭氣,所以我都取消掉了.

  對於現今建置基地台的環境實是困難,基地台的容量設計原本就有限,如果基地台的數量下滑,相對現有的基地台就得提高收發功率,同時得應付更多的Client,這樣的Loading就會更重,大家想想就像一條ADSL即使對外是1M/10M的頻寬,再多人同時使用下,大家也都會是龜速,基地台的服務也是如此,所以有更密集的基地台來分享掉上線人數,相對的效能也會提高(但前提是機房骨幹充足),在01裡大家也常討論基地台拆與不拆的問題,在這版就別討論這議題了吧,但是大家得有個共識,就是基地台的數量和效能也是有很大的關係的.

對卡片的感想:

  對於這張卡,犀牛覺得這張卡的CP相當的高,它己經相當是一支全功能的手機,而且價格在Y拍配門號才8~9百塊一張,可算是目前市面上CP值最高的3G無線網卡,當然有一好就沒有二好,它無外接天線端子,不然犀牛還想來DIY個3G天線的文章說,在收訊的部分主要還是得看威寶了,另外它的耗電表現還不錯,可以從相容性測試來看,在單獨播放DVD和加入下載且播放DVD的項目只差了將近7分鐘而己,不過整體還是要看訊號強度了,若訊號很低的情況下,功率會增加,那相對的就會用比較多的電力,最後就是穩定度的部分,這部分犀牛覺得還有待加強,同樣也是反應給廠商了,不知道有相同的卡片使用者有沒有發生同樣的問題?有的話還是一樣煩請告知!謝謝.

給想加入威寶的人的話:

  看了這篇報告,您很可能會暫時停下您們想加入的腳步,畢竟這數據非常的不漂亮,但我想您們還是得考量一下自己的用途,這報告只是單純對3G數據服務的測試,如果您只是想撥打電話,那還是要比較一下您常活動的區域,再來選擇對您最方便的業者,若您是有打算使用3G服務,那我這裡還要再重申一次,威寶的客服回應說目前他們正在做頻寬增設工程,所以可能會影響到目前的使用情況,所以犀牛覺得目前的情況不會持續太久,威寶還是有他的優勢,至少不會像X傳或中X還X灣大那樣選擇地點的3G,威寶至少有訊號就可以有3G服務能用,就開台四個月來說,都還是在犀牛可以接受解決問題的時間內,所以想申請的人請多方考量,相信犀牛的報告也會是您會考量的元素之一.

給威寶的話:

  市場是相當現實的,今天即使威寶打著全台3G的口號,但在系統設定與頻寬分配上不再趕緊加油,時間再拖再”萬皮”下去,請看看同是全台3G的亞太...廣告說的再美好,冰淇淋海鮮吃再多,用戶都吐出來這有什麼用呢?我也是威寶的開台用戶,同時我也有多少感受到威寶是新公司的活力,希望威寶別讓我們這些對您們有信心的人們失望,我是個威寶用戶我也用實際的行動來支持,如果這篇報告有傷害到威寶的話,我在這說聲抱歉,在這測試的過程中,我也有和客服反應過效率奇差的現象,威寶也有人打電話來關心這個測試報告,並告知他們目前正在做頻寬增設工程,預計四月底會完工,這段時間都會影響到使用的效能,所以大家差不多五月初再試試看,希望犀牛的報告能做為一個鞭策的元素,提供一個良好的使用環境給用戶,才是您們主要的任務,還有在做工程時會影響到用戶,是否能夠有個公告?最近站上也相當多討論是有關語音時常無法順利撥出的現象,尤其是影響時間相當長的工程,威寶應當負起告知的義務,而不是一句”我想電信業者應該都不會有公告的”的話語,對不起犀牛無法接受,相信用戶們都是無法接受的,想說的永遠比打出來的還多,但許多時候不是說了就行的,有時候用市場現實的力量來串連是比較有效果的,最後慶祝Mobile01單日破45萬人次,我愛01.
