其實01上有很多壞人要求實在是很得寸進尺,看看機器外觀和系統使用還不夠,就是要把機器騙上解剖台脫光光給他們看,但是並不是每家廠商都那麼有度量可以讓人脫光光看清楚的,除非....我們得找另外一個壞人去和廠商橋

以這樣的任務交給p***n似乎比較適合。因為wilson太善良了些!p***n比較會跟廠商「盧」,因此我馬上找到p***n,將這個任務告訴他,當我問p***n可不可以把ha-91脫掉時,他只有酷酷的一句話.「身為主機板大廠,如果連這樣的自覺都沒有的話,那怎麼跟人家競爭」

好個p***n,真是一點都不拖泥帶水,直接就丟下令牌,讓我將ha-91帶到午門斬首..啊不是拆機示眾,這樣子也算是能給愛護01的網友一些交代吧!

不多說,馬上動手來拆機,但是拆機前我得先聲明喔!工友早已脫離那段被硬體電擊的痛苦日子,所以目前只鑽研不會電人卻會傷腦細胞的軟體,所以拆機照還是得請各位大大多斟酌,箇中滋味,自然不用言表。

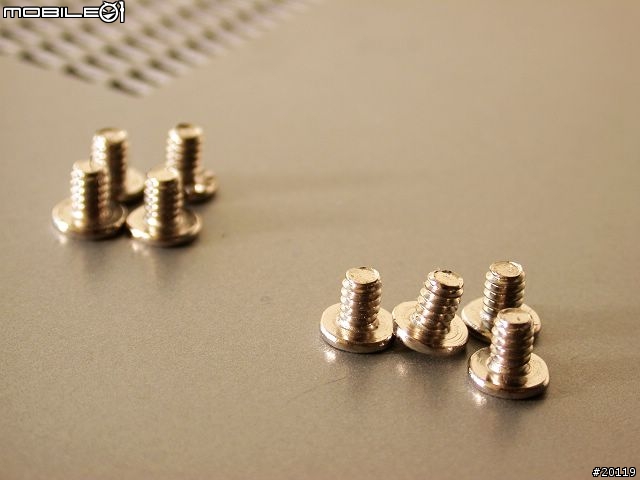

這部機器由於定位為數位家電,所以自然不是很希望大家常常diy,因此要拆開他就要動到8顆螺絲,比一般電腦的0-4顆真是多很多阿!(我的asus s-presso 不用拆螺絲,所以也可以稱為0顆),不過這點往另外一個方向來想的話就是堅固許多。

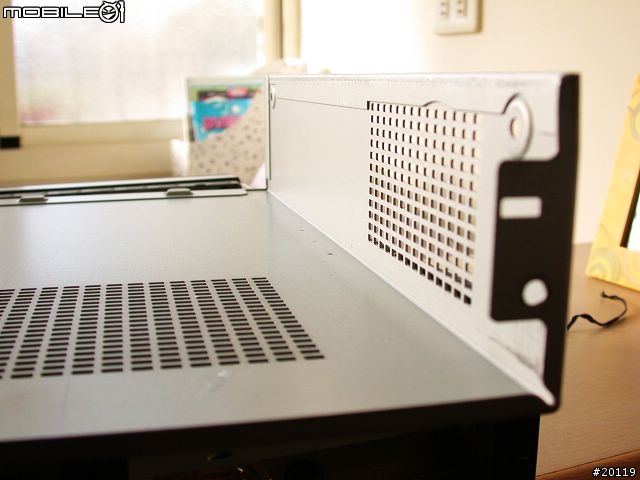

仔細的檢查了一下機殼,真是光滑阿!沒有會刮傷手的部份,很好

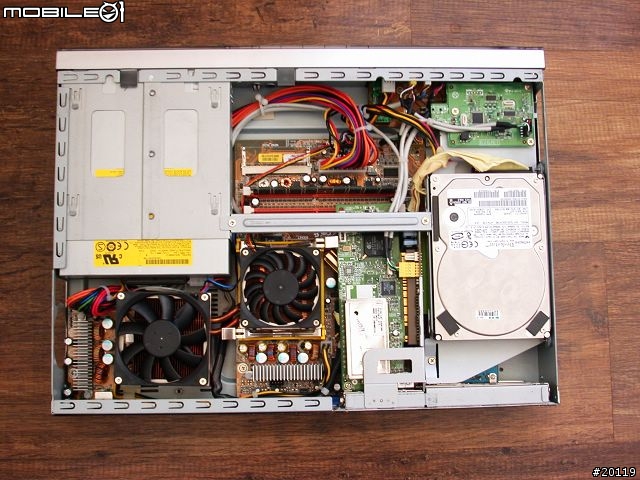

先來一張空照圖吧!配置很緊密,不過布線很清爽,該夾的該固定的都處理的不錯,硬碟排線上那塊類似OK蹦的東西應該是測試機修補使用的,所以可以忽略



硬碟使用的是我蠻喜歡的日立牌,運作起來聲音不大,和死雞(SEGATE)比起來安靜多了

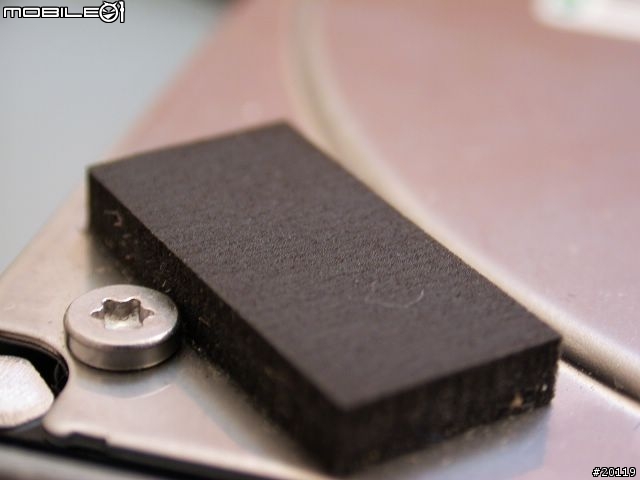

還記得我說過硬碟直接和散熱孔接在一起嗎?打開機殼後才發現硬碟上方還有橡膠墊,是為了避免硬碟和機體共震或是為了增加可以讓空氣對流的空間我就不是很清楚了

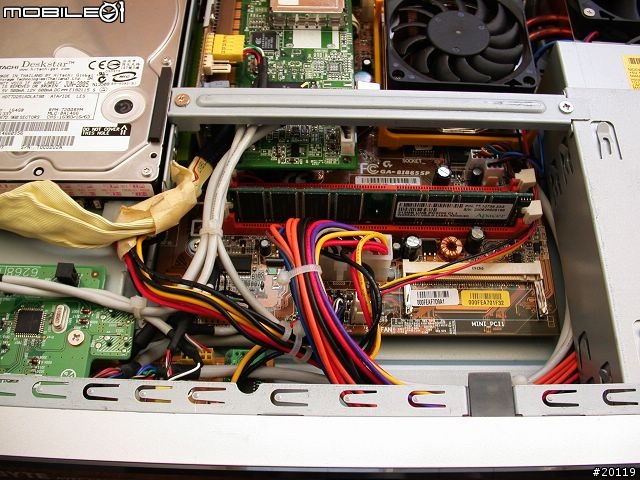

從這個角度來看,線材排列也不會顯得紊亂



從這個角度來看也很清爽

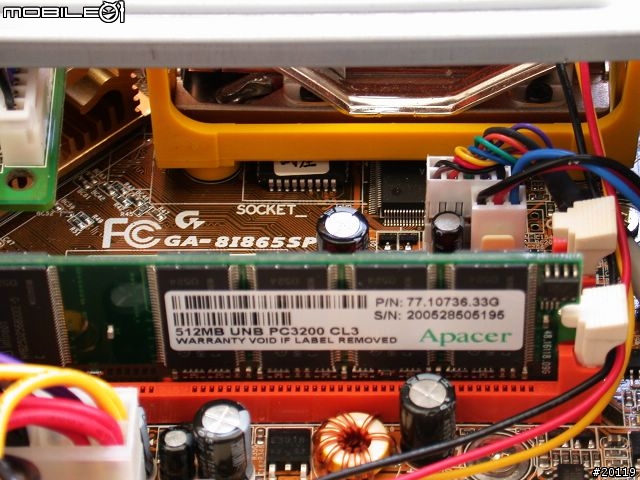

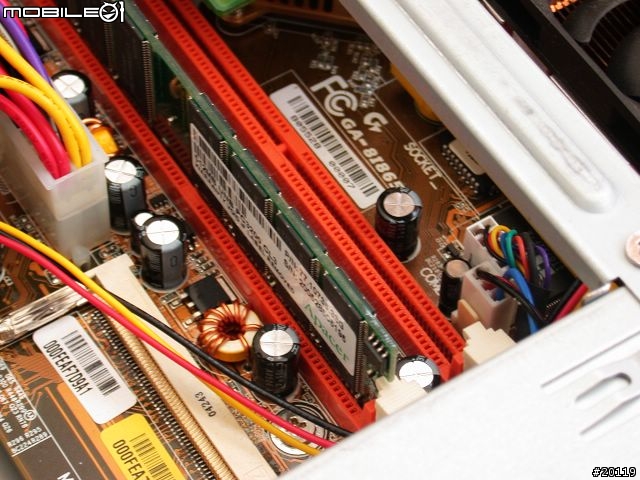

記憶體使用的是宇瞻的512M,可以接受的國產品牌

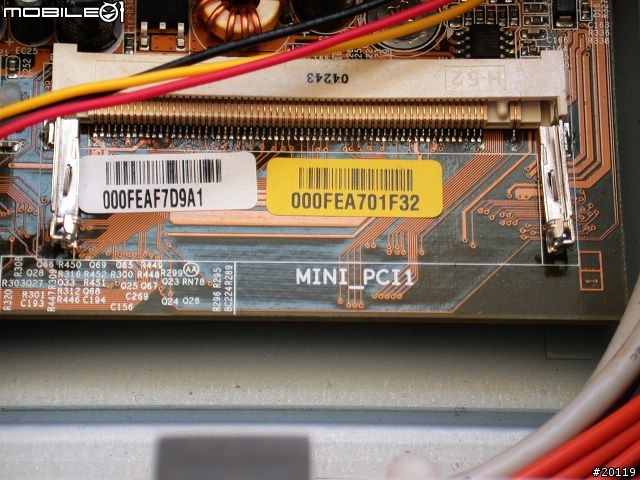

裡面還有個MINI PCI插槽,讓我覺得是不是為內建無線網路作伏筆-應該可以選用支援a/b/g的MINI PCI卡來玩吧!




記憶體插槽只有兩個,官方資料上最高支援到1G而已,而且也沒有PCI或是SATA的插槽可以插自家的i-RAM來增加記憶體容量,但是老話一句,測過後才知道硬體規格足不足。

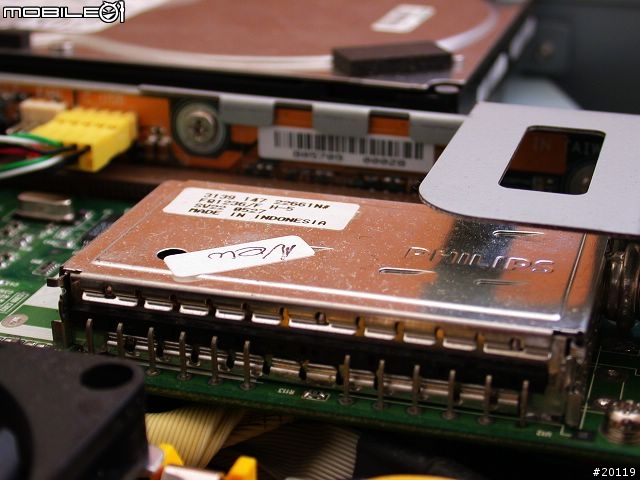

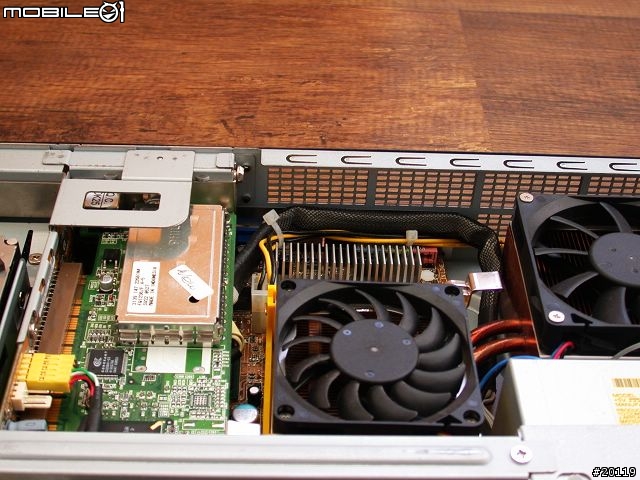

MCE的重心-電視卡,如果缺了這東西,那MCE肯定會遜色很多。不幸的是,這塊卡是選購的,所以還得付出一些小朋友來購置他,看到PHILIPH的LOGO真高興

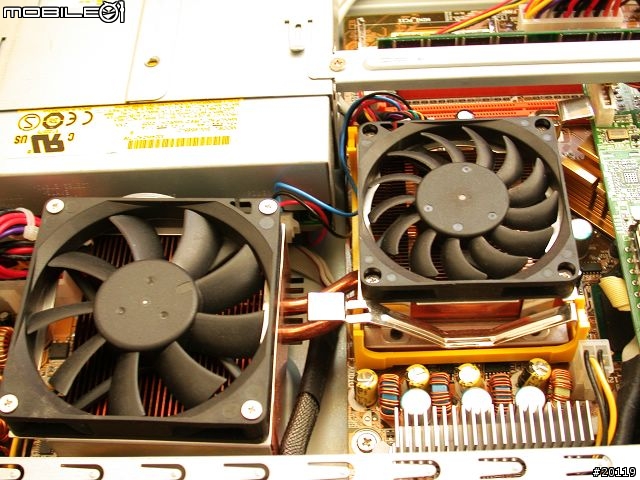

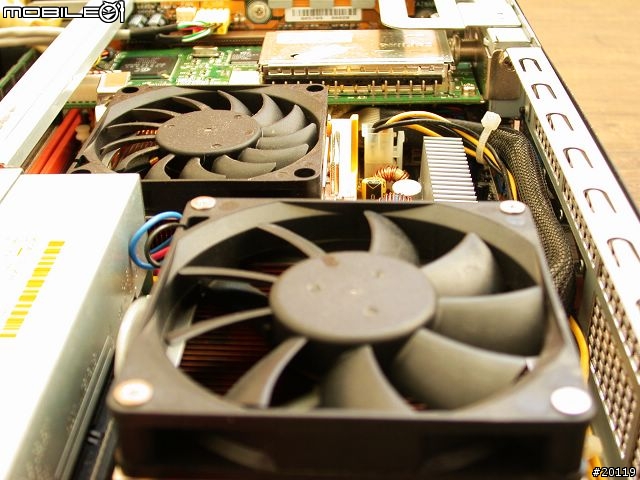

兩個很大的風扇,一個負責CPU,另外一個則是負責連接DVD光碟機的機板,而且在DVD光碟機後面的風扇SIZE比起CPU的大很多



二個散熱鰭片間有銅管相連,這樣子做的功能為何我並不是很清楚,因為文章開頭說過阿!工友僅負責拍照,其他就靠網友來補充囉!

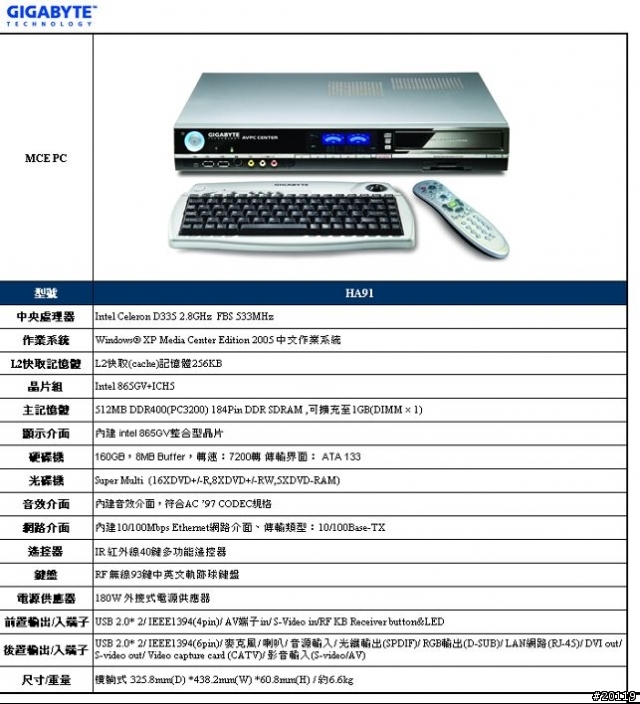

最後附上最新的規格表給各位大大參考,希望這篇報告能稍微滿足一下各位對這部機器[內在]的好奇心阿!



最後預告第三篇MCE實測篇即將完成,敬請期待
