前言

五月真是個繁忙的月份,從建置犀牛的無線網路LAB,畢業考和寫報告,還有產品的評測報告,好像都趕在五月份來訓練犀牛組織排程的能力,思緒混亂了一陣子,可見犀牛還有很多功課要做,先向P帥和M01的工作人員說聲抱歉,因為在月初收到這顆高貴玩具後,拖了那麼久才出第一篇,真是抱歉(原來這就是趕稿的感覺),回到DCS-6620G,在還沒收到這顆“球”的時候,我還是一直停留在我所接觸過的網路攝影機所給我的印象,很單純的讓人可以看到對方,偶爾利用它來玩視覺遊戲,像什麼排球或投籃之類的,除了羅技出了一顆會動的視訊外,犀牛也沒有接觸過其他的網路攝影機了,除了替朋友裝裝針孔建置DVR外,直到我收到這顆“球”後又知道到它的售價,讓我差點得蹲下來摸眼睛,稱它高貴一點也不假,但再看過它功能與實際玩過一陣子後就不難想像它高貴的原因了,但這對我這個會想太多的處女座犀牛來說,忽然不曉得該如何下筆來把它的優點表達出來,可能是犀牛的功力尚差,這顆“球”的確讓我傷了一下腦筋,不若ColdHeat那種單純的功能只需30分鐘就可以把它的功能特色表達出來,這顆D-Link DCS-6620G可不像一般市面上的無線網路攝影機般的單純,所以千萬別被它的售價嚇到,因為它的功能相當的強大,應用的環境也是相當的廣泛,為了可以盡量把這顆“球”的功能一一用文字影像呈現給大家,又不會打個落落長的一篇,所以犀牛把它分為三個主題來寫它,各是“基本功能篇”、“軟體介紹篇”、“安全應用篇”這三大主題來呈現這產品,首先犀牛先發表的是基本功能篇,咱們就開始搖囉.

首先~~在01不免俗的開箱照,當我從黑貓物流士手上接過這產品時,被它的Size給驚了一下,怎麼一顆無線網路攝機機的包裝幾乎和一台10.6吋NB的包裝差不多...


非常標準的D-Link配色包裝.

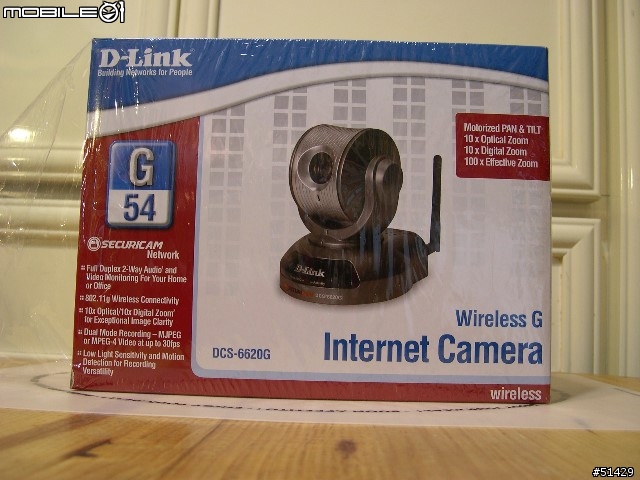

---包裝正面照---

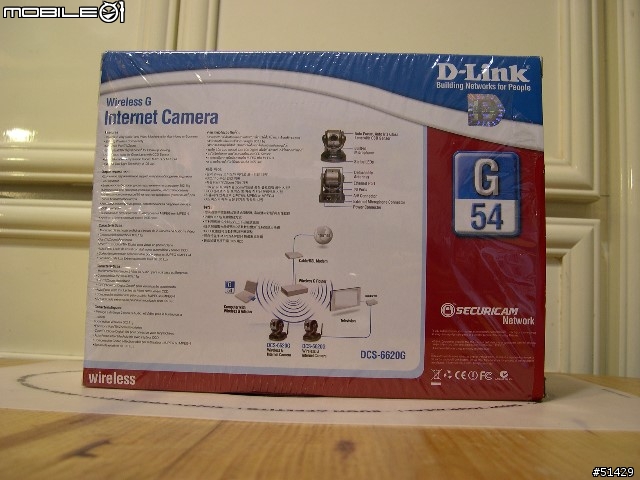

---包裝背面照---

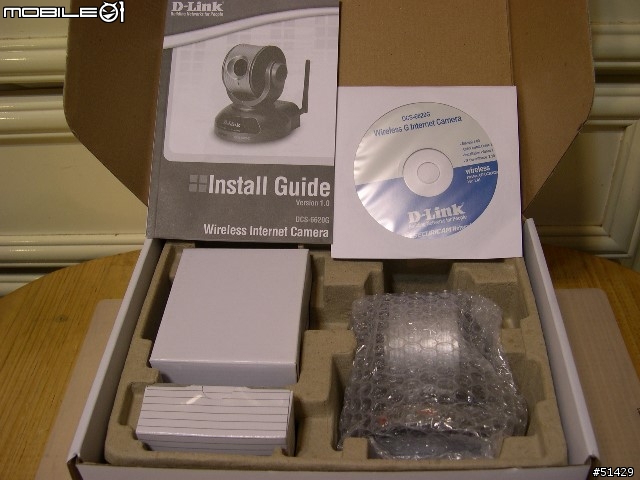

打開外盒,裡面還有一個盒子,裡面裝的當然就是主角和配件啦.

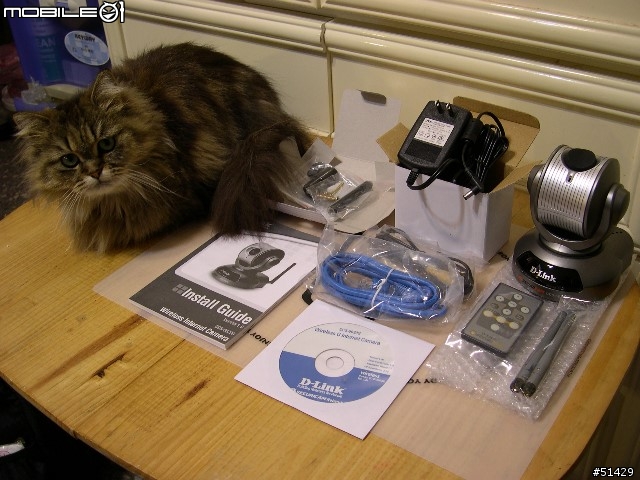

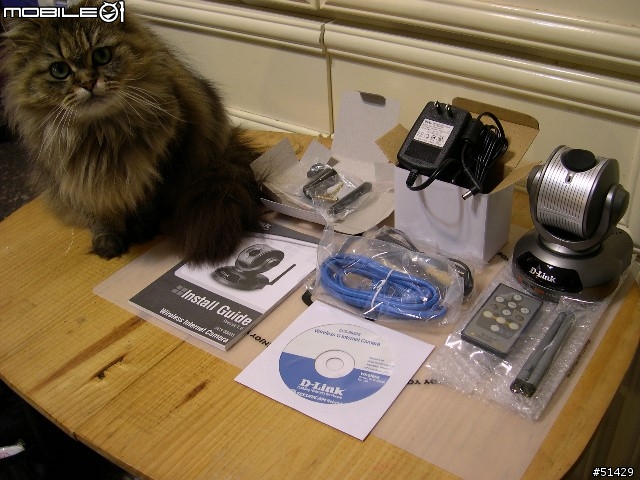

把主角和配件們都拿出來排排站,犀牛的報告不免俗的還是有Show Girl Zita出場.



因為我覺得這二張都好可愛,所以都擺了上來...

再來咱們仔細看主角與基本的配件.

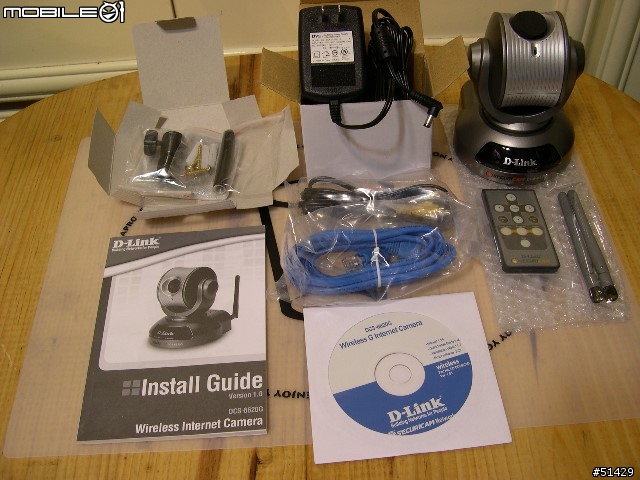

咱們可以看到有一顆DCS-6620G主角、二支原廠天線、遙控器、Adapter、網路線、AV out連接線、說明書、軟體光碟和把它釘在牆上的Mount架.

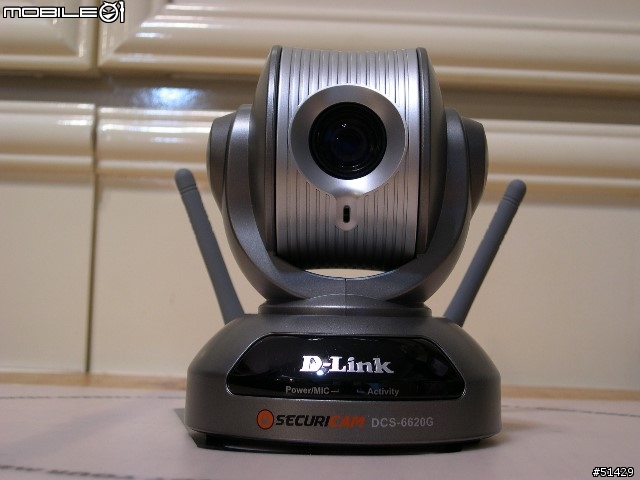

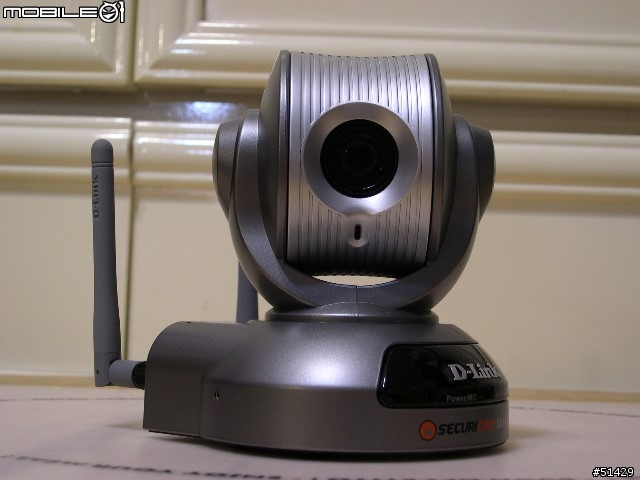

接著來個主角的沙龍照...

你在看我嗎?


像不像一個倒過來的碗上頭有一顆球.

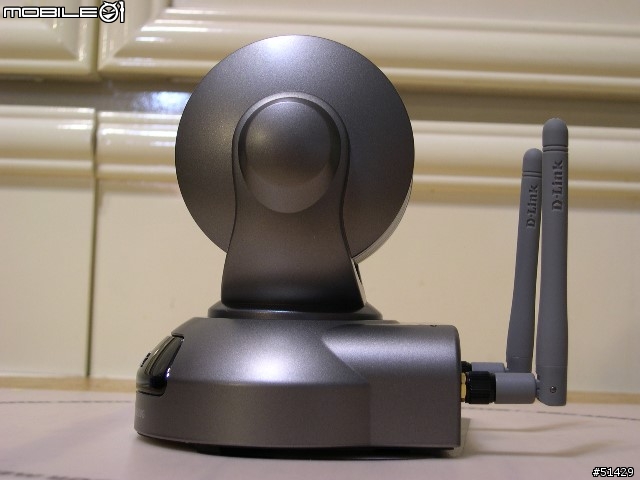

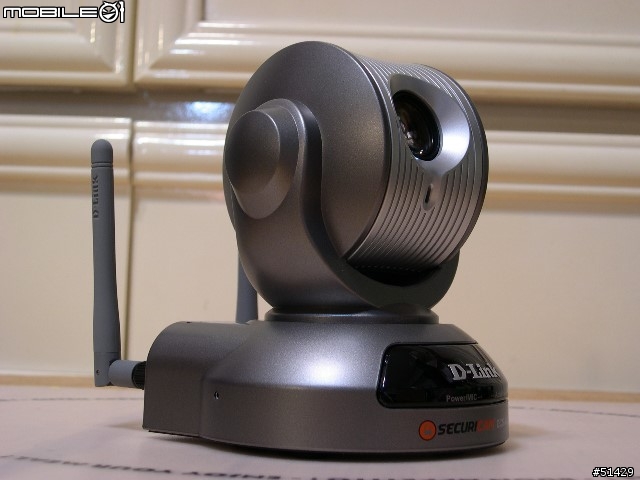

側面照

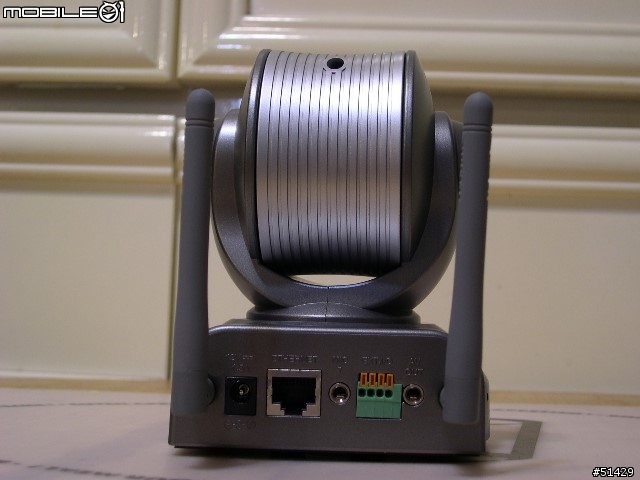

背面照,這裡有沒有看到奇怪的接頭呢?咱們會在安全應用篇提到.

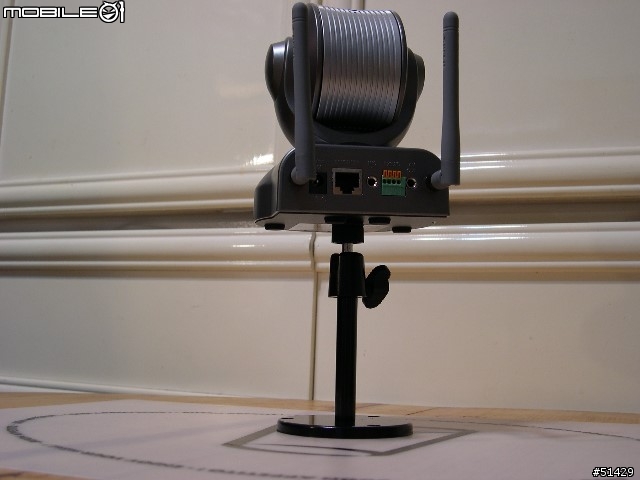

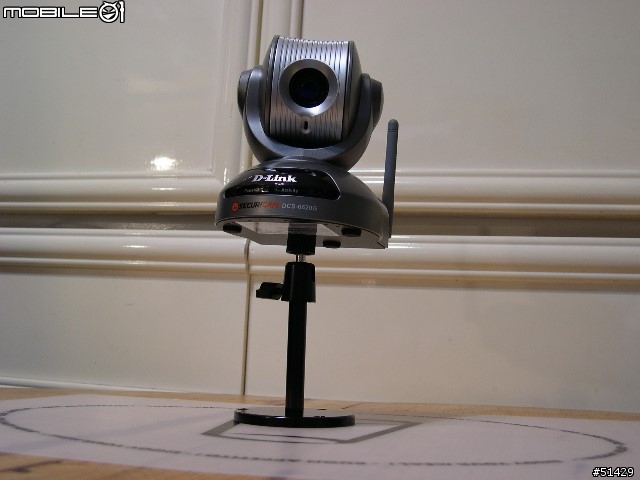

架上Mount架的樣子,這是要釘在牆上用的.


角度可以調整的.

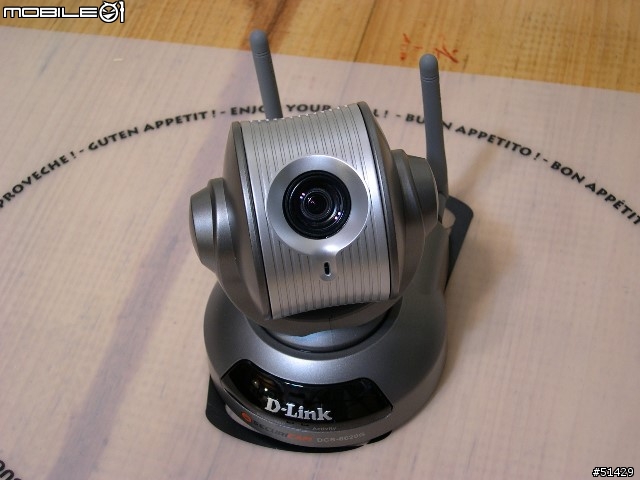

45度角(這張像不像在眺望遠方,就像犀牛偶爾也會看著犀牛太座所在的遠方)


犀牛又被盯住了,笨牛你在看我嗎?

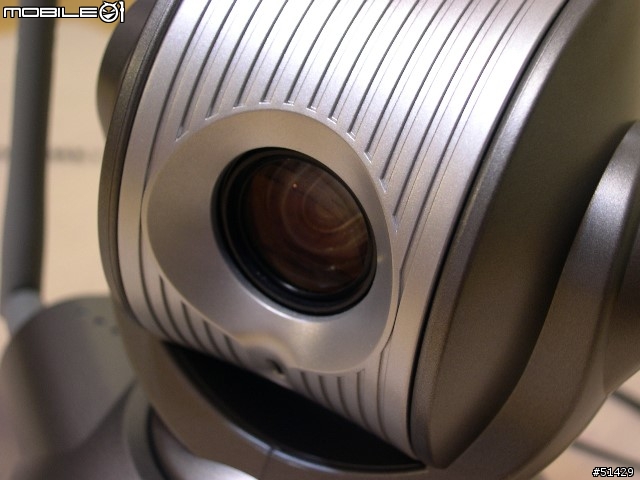

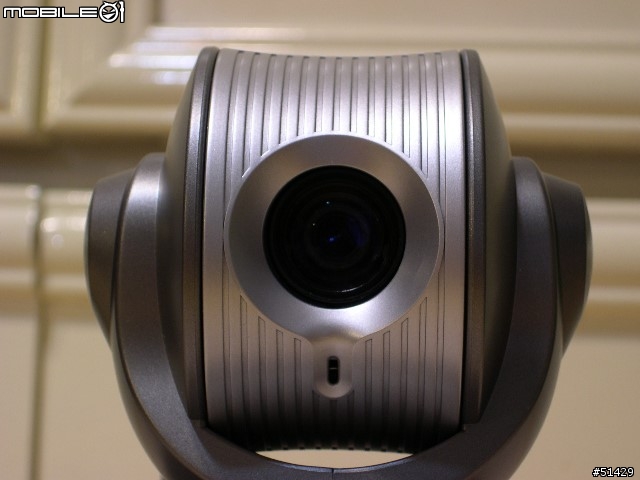

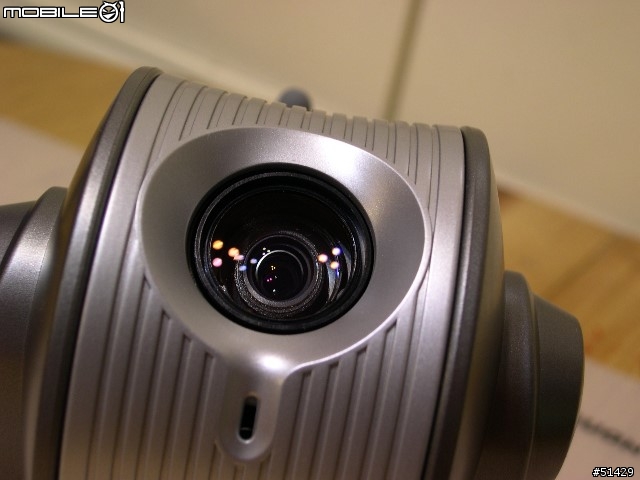

你可以再近一點...


沒關係,你可以再近一點...



這張像不像貞子的大眼睛,還可以看到瞳孔的版本.

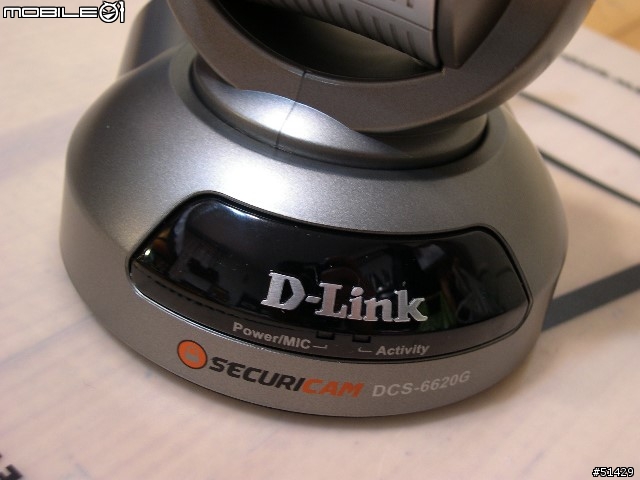

最後來張底座照,可以看到有SECURICAM的字樣,意指???
在安全應用篇為您完整揭曉^^

---接下來咱們介紹一些基本功能---

先來看看原廠所發佈的規格吧

節錄於D-Link DCS-6620G原廠規格介紹<-更詳細的規格請點.
==========================================
產品特色
獨立式網路攝影機,內建CPU& RAM無需與電腦結合
內建IEEE 802.11G 無線網路
可使用有線網路或是無線方式連結至網路攝影機
透過網際網路即可遠端監控
使用1/4-inch CCD sensor
內建光學變焦鏡頭
支援最強Motorized Pan/Tilt/Zoom
監控視窗可調式 十倍光學/十倍數位 影像放大
可移動式鏡頭
透過隨機附贈 Surveillance 軟體 最多可同時監控 16台網路攝影機
配合監控軟體可選擇移動偵測錄影或是 排程錄影 監控
配合監控軟體提供聰明的撥放程式
支援可選擇MPEG4/M-JPEG 壓縮格式 錄製影像,
最高影像解析度可達 704X480
提供雙向語音功能,可即時線上雙向語音對談
即時入侵偵測監控,事件發立即擷取影像並以mail 及FTP方式告知
支援超低照度0.05lux/f1.8
強大監控軟體提供影像的擷取與錄製功能
支援隨插即用功能以及DDNS
提供Web-UI 管理介面

==========================================

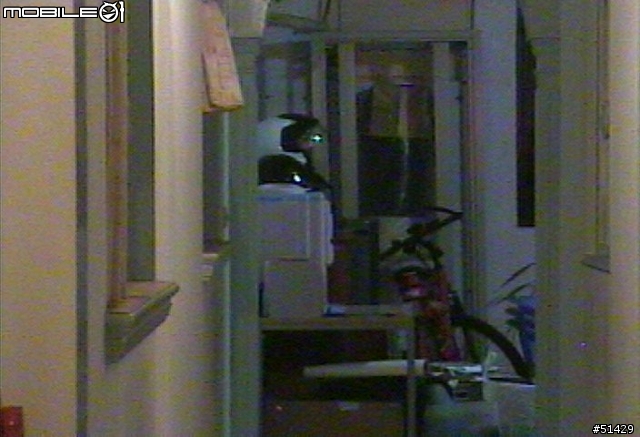

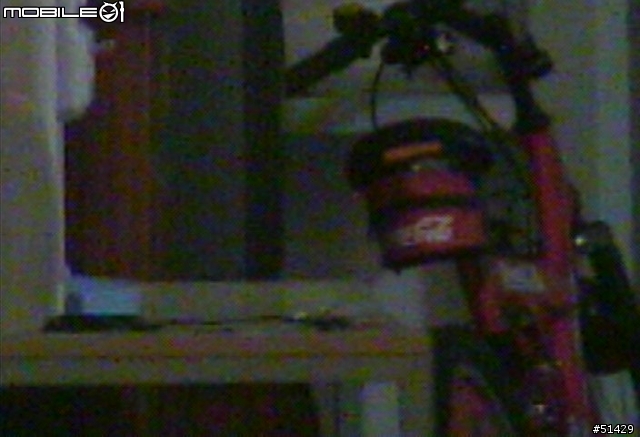

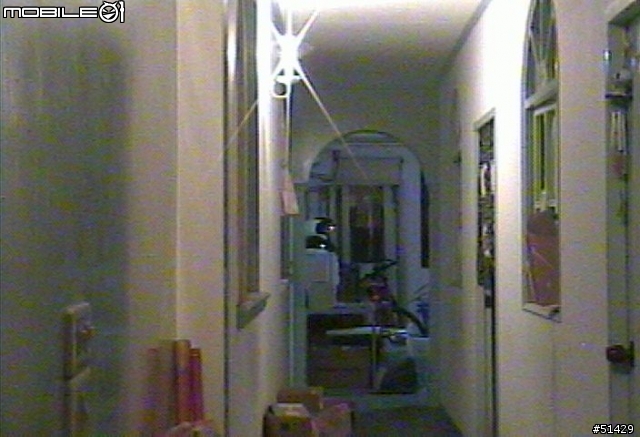

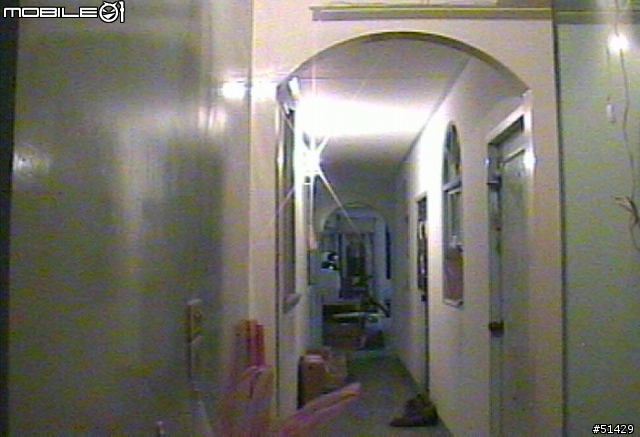

看到這些功能介紹了沒,多到令人眼花呀,市面上網路攝影機也是相當的多,什麼自動變焦,2X/4X光學或數位變焦,嘿嘿遇上咱們的DCS-6620G這些都只是小兒科,這顆”球”內建6mm鏡頭,10倍的光學變焦能力,想清楚的拉近雙方的距離這些都不成問題...咱們就來看看測試的圖吧,犀牛家住了三個男生和三隻貓,平常都不太整理的所以有些雜亂,還請見諒,圖的主角是我的可口可樂單車後的工具包.

注意-這個畫面原是704X480每秒10張的最高品質,也就是說這是動態攝影下,透過無線網路在電腦端所抓下來的圖,PO上M01的圖會自動改變大小,但也差不了多少.

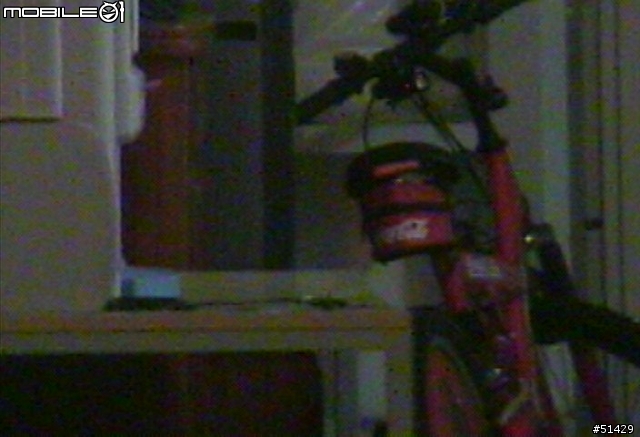

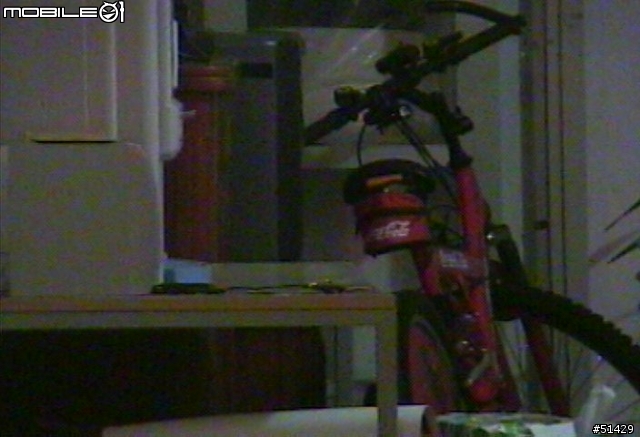

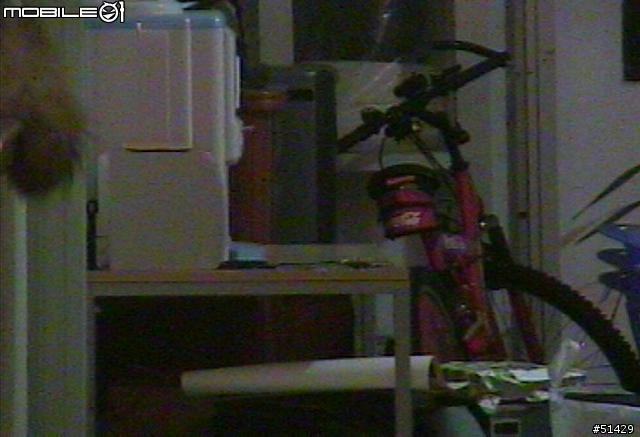

---1倍---清楚.


---2倍---很好.


---3倍---不錯.


---4倍---工具包的可口可樂字樣出現.


---5倍---還是很清楚.


---6倍---開始有些模糊.


---7倍---和6倍時差不多.


---8倍---哇~開始不清楚了,但還是可以分辨出輪廓.


---9倍---還是可以分辨出輪廓.

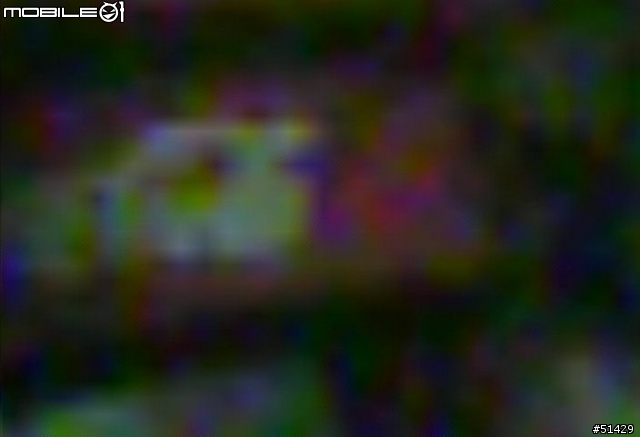

---10倍---太近了糊成一團,不過10倍光學變焦的確把距離拉近了.

接下來先簡單的看一下,6620G內建的WEB控制介面.

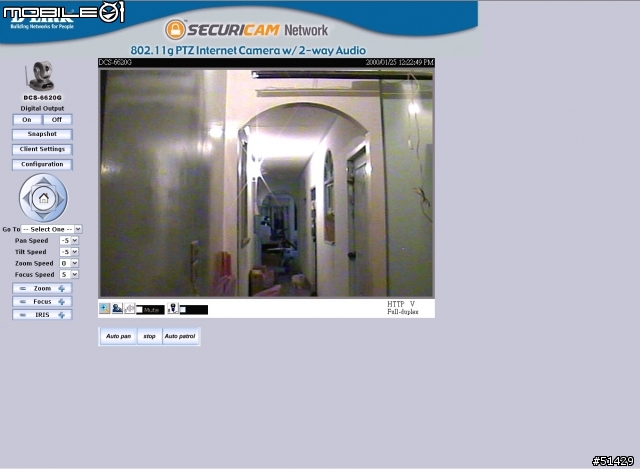

這裡可以看到6620G所監看到的畫面,而所有控制6620G動作的地方就在這裡...控制?沒錯,我們可以經由IE或其相容之瀏覽器來做遠端控制,由上頭的畫面可以看到許多控制6620G的動作按鈕,包括上下左右還有中間的回歸原定點的按鈕,還可以調整焦距縮放和調整光圈決定光線進入CCD的多寡,原廠規格支援超低照度0.05lux/f1.8 下拍攝,稱後會有Low LUX的測試.

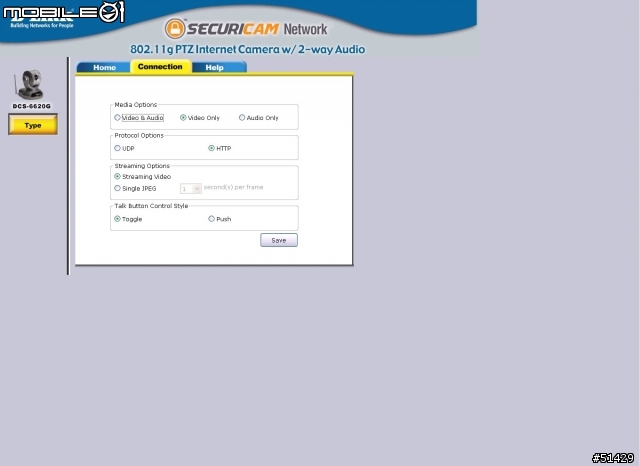

這個畫面是設定控制端(電腦)的一些設定,包括Video和Audio是否同步的設定,選擇傳輸用的協定等.


這裡就是整個6620G的設定核心,也是最能了解6620G高貴的地方之一,它除了WEB控制介面外,還有一套叫做IP surveillance的軟體,這套軟體也是一個很大的賣點,其功能之強大,得開另外一個主題來介紹它,犀牛本身也要好好的研究一番.

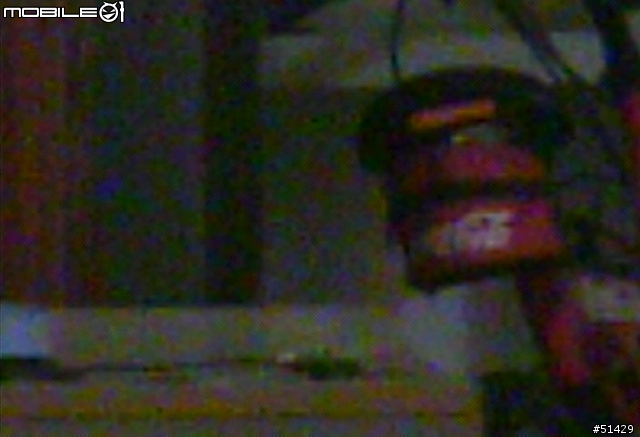

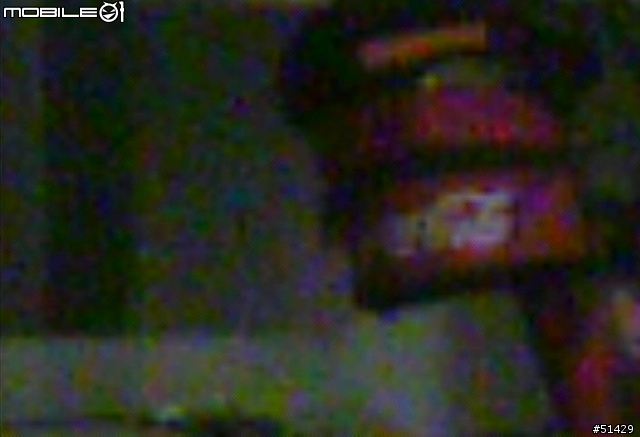

這裡先放上在LOW LUX下的畫面...

照度計上顯示為0.59Lux(在黑暗中用閃光燈拍的,而不是這種亮度是0.59Lux).


這是我用Sony Handycam DCR-HC90用Night Shot所拍的照片.

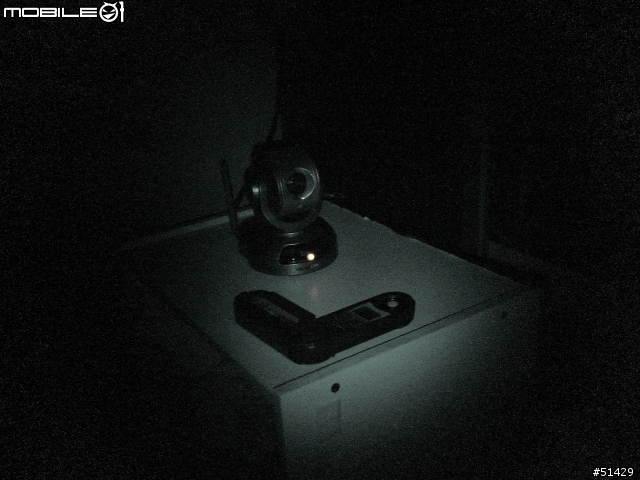

這是依靠6620G本身的LED燈的亮度拍下在它前面的照度計.

關於LOW LUX部分的問題,因為犀牛對於攝影的一些專有名詞還有調整光圈什麼的不是很熟,就犀牛所知道的0.59Lux下是等於0.059FC,按照原廠的規格在這照度下應該是有法子拍出些東西來,犀牛調整了老半天卻總是黑鴉鴉的一片,直到我把球給調到下面才利用LED燈光來拍到一些比較清楚的東西,也就是放在前面的照度計,不知道是犀牛太笨調錯設定什麼的,以下是犀牛的設定,不知道那裡錯了,preview總是一片黑,我還把HC-90的Super Night Shot打開放在它邊邊,看會不會比較好一點,可惜它可能沒這功能吧,結論還是黑.


如果是犀牛設定錯誤,那這裡如果有D-Link的工作人員,還煩請教一下犀牛怎麼設定,還是說犀牛誤會了它在低照度下的意義?

犀牛就簡單的以文字和圖片介紹一下設定6620G動作的細部選項.

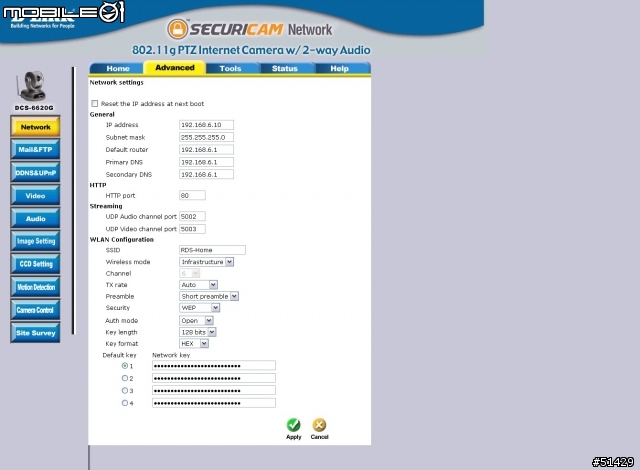

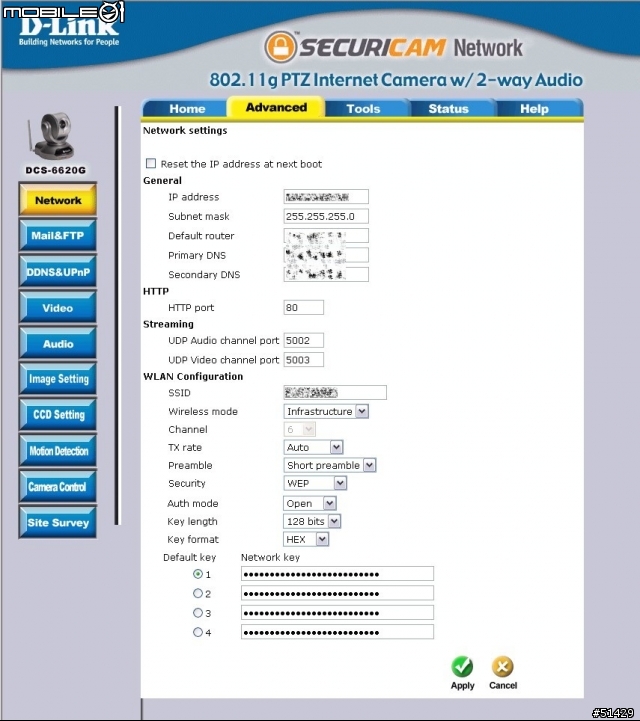

--Network--

這裡顧名思義就是設定網路相關的功能,能不能控6620G來做遠端監控,就是這裡了,包括有線和無線的設定都在這裡,在安全編碼部分支援WEP/WPA-PSK.

--Mail&FTP--

工作很忙不能有事沒事盯著畫面看怎麼辦,沒關係咱們可以設定讓6620G經由Mail或FTP發送圖片給您,可以有很多Mail可以使用,反正現在免費的mail那麼多,若真沒有其他的Mail能用,沒關係貼PM給犀牛,犀牛有一堆雞妹兒(Gmail)的邀請可以申請的,若自己有架FTP Server就可以設定它上傳到FTP上去.

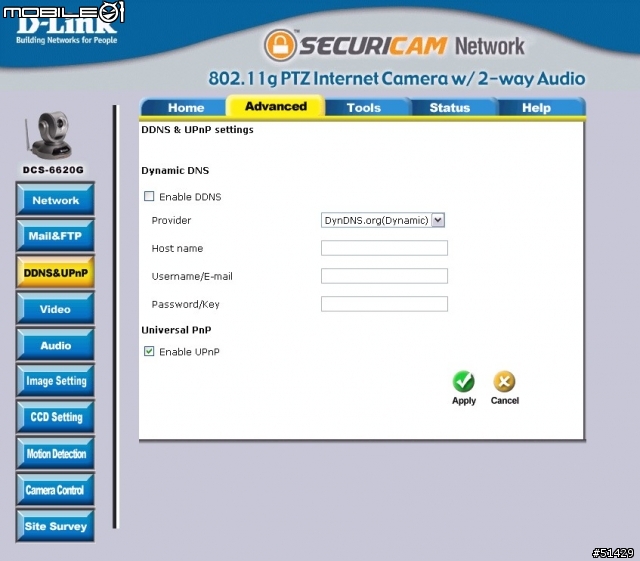

--DDNS&UPnP--

我們可以為6620G申請一個Domain Name,以方便我們直接對6620G連線,畢竟現在有許多人都是用動態IP,三不五時ISP就會換一下IP,有了DDNS就可以不怕不知道6620G的IP是多少了,它會自動上去該服務網站隨時更新變動後的IP,如果自己家的WRT己經有啟動這個服務的話,就可以在WRT上設定好虛擬伺服器這樣一樣可以方便的連回6620G囉.

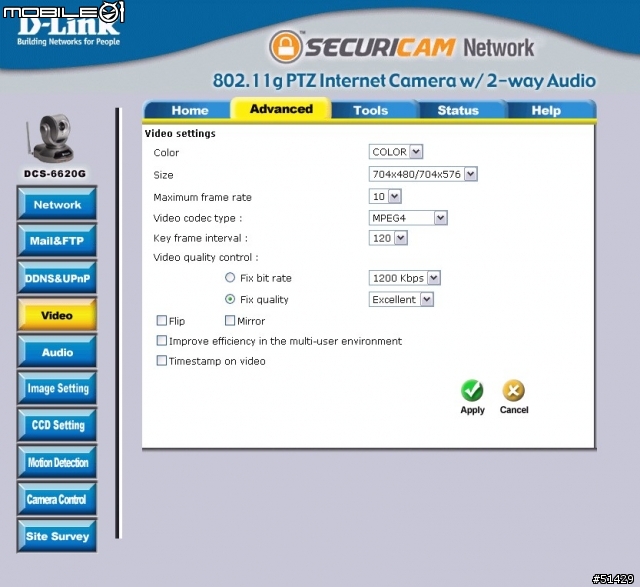

--Video--

這裡就是設定傳輸品質的地方,可以看到犀牛所設定的品質是很高的,己經是6620G最好的品質輸出了,不過呢要考慮到一點,因為犀牛的測試完全是在802.11g的Wireless LAN裡測試,所以品質調高是無所謂,倘若需要從WAN連線到6620G,就得考慮到自家的上傳頻寬與你所在位置的連線頻寬囉,畢竟能夠及時監看才是重點,再者6620G它本身有CPU和記憶體,也內建Mpeg4壓縮功能,所以可以直接快速的把影像傳送出去,還能保持可夠辨識的品質.

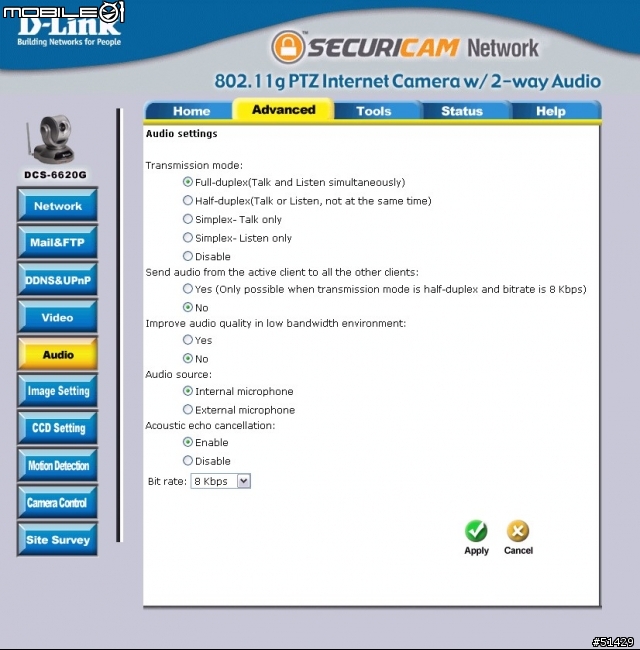

--Audio--

6620G本身內建的MIC感度相當高,客廳的貓叫聲都能聽到(6620G的測試位置算是開伙區),當然也是可以調整它的音質,不過呢這種東西犀牛覺得能夠聽的清楚就好,例如小孩哭聲,或有沒有宵小的講話聲,有時候影像無法及時的時候,還可以有聲音來了解現場情況.

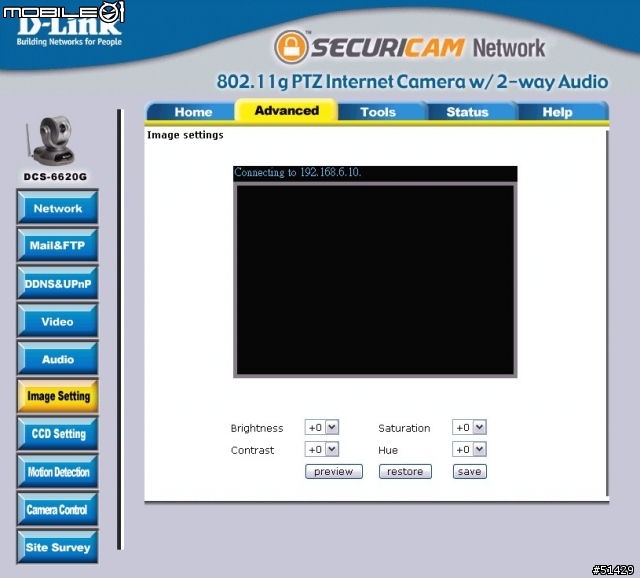

--Image Setting--

這裡就是調整影像的對比之類的設定,大家應該都知道是什麼.

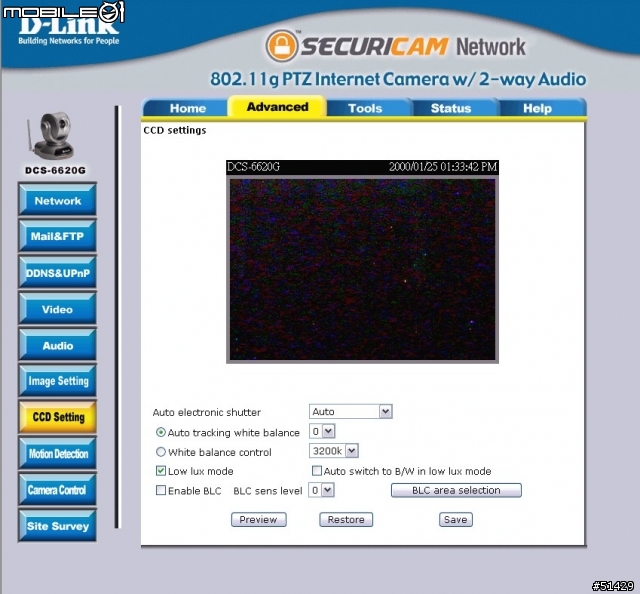

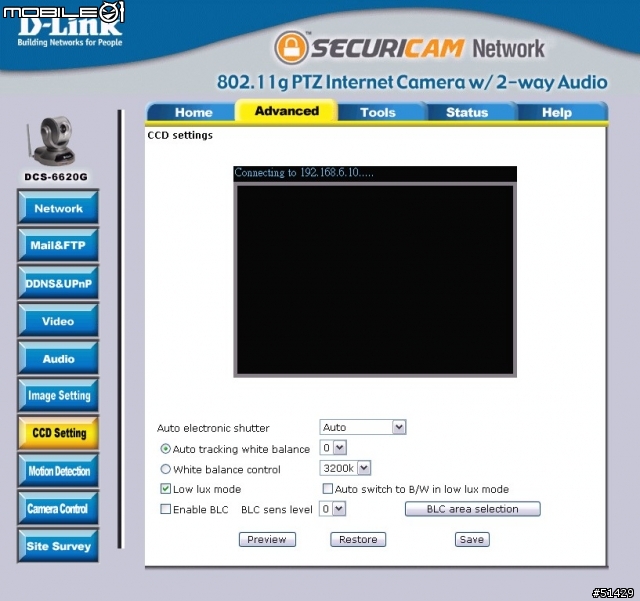

--CCD Setting--

這裡在上面就有看過了吧,就是在調整快門,和啟動Low Lux功能的地方,還有白平衡或Low Lux下切換成黑白模式.

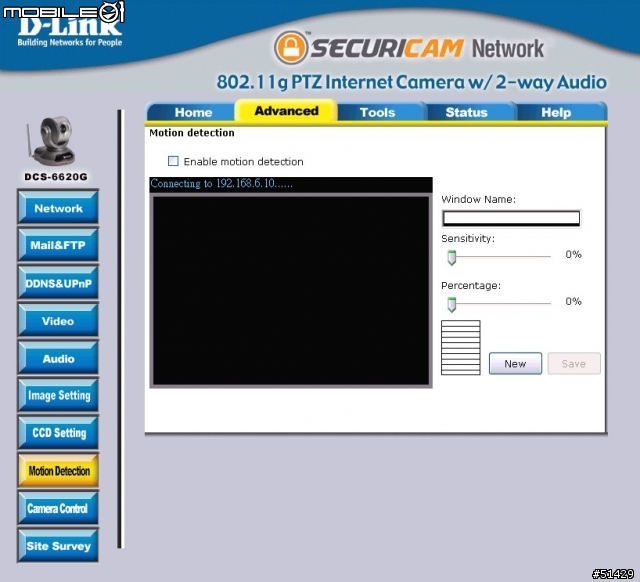

--Motion Detection--

這也是6620G酷的地方之一,這就是所謂的動作偵測模式,如果我們是定點錄影的話,沒人在家的話,除了鬧鬼外應該不會有移動的物體出現,那是不是會長時間都錄同一個畫面呢?沒錯這也是有時候很多人懶的回去看tape的原因之一,因為要快轉倒退才能發現有不一樣的地方,這時候這個功能就很好用啦,當它在畫面經過一段時間沒變化時,它就會停止錄影一方面也省硬碟空間,如果6620G發現到有移動物體時,它就會啟動錄影或拍照,至於原理是什麼,上Google查就會很多資料了,主要是做圖片的比對,當然囉~如果你讓6620G是自動監看模式(就是球體會左右動),那這個功能就沒用了.

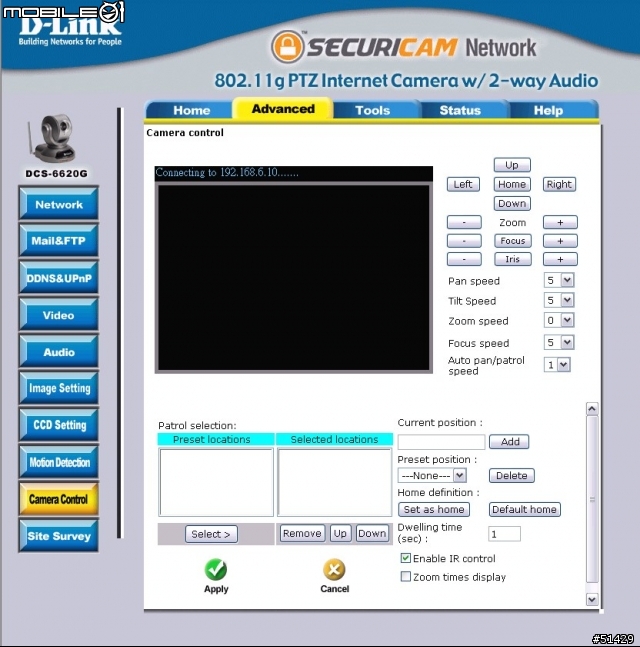

--Camera Control--

這裡也是個相當方便的功能,記不記得WEB控制介面,我們想看那裡就要控上下左右,放大縮小來定位吧,這裡呢~我們可以事先把位置給決定好,再給它取個名字,如果我把”犀牛房門”這名字的位置定位在我的房間口,即使6620G現在的鏡頭是正對可樂車,我只要一選擇”犀牛房門”,它就會自動的移到我們預先所設定好的監看位置,這是不是很方便呢.

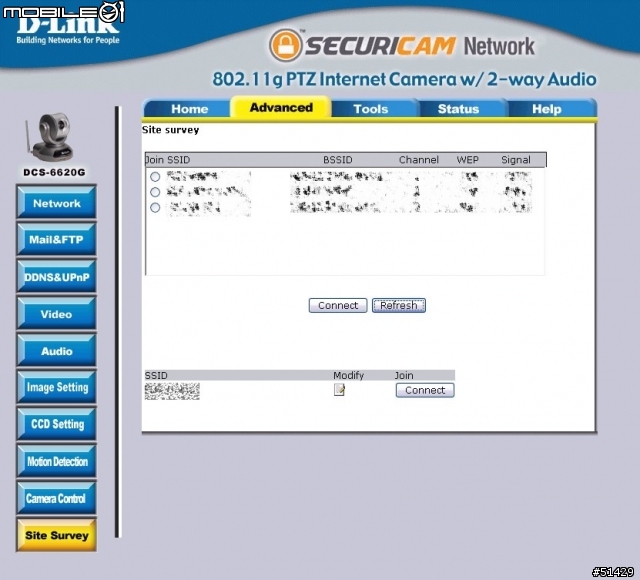

--Site Survey--

這裡是在決定連線的無線網路,這個呢當然不能亂連囉,從圖上可以看到有數台AP,全是犀牛房間的AP,目前數量共有六部,因為犀牛最近在建置無線網路的LAB,所以需要很多這些玩具,說到這裡我要感謝一下我那位笨蛋朋友屎提糞先生,他支援了犀牛不少設備.


看到這裡,犀牛還有很多功能還沒介紹出來呢,不過大多己經是更進階的功能了,那些會在下一個主題”軟體介紹篇”中更詳細的介紹,包括IP surveillance可以控制16顆6620G,我只有一顆能用,不過這些基本功能是不是己經讓你們比較能夠想像它高貴的地方了嗎?

基本功能篇總結:

呼~~這真是大長篇,雖然圖片還是佔了大多數,這顆我玩了快20天,其中有一個多星期我都忙著其他的事,學期末的一些報告啊什麼的,遠在美國的犀牛太座也用遠端監看,盯著她心愛的犀牛在幹嘛,還有看看雜亂的牛棚,沒法子犀牛的怪傢私太多書又多,房間又不大,只好往空中發展,這顆DCS-6620G無線網路攝影機能夠應用的範圍其實相當的廣,放在家裡可以當保全攝影機,放在嬰兒房可以隨時查看baby的狀況,聲音影像都能夠同步傳送,放在Office呢,嘿嘿~~若以後你們在Office看到這顆東西,別懷疑...它不會單純拿來抓小偷用的,要聊天或講上司壞話者請自愛,挖鼻孔或打混摸魚者請小心,因為你們的一舉一動很可能都會被6620G看在眼裡,另外咱們來談談犀牛覺得它該改進的地方...

1.首先如此漂亮的眼睛,竟然沒有設計鏡頭保護蓋?包裝時只有一塊泡棉蓋著?面對如此高價的設備,我想一個鏡頭保護蓋是必要的.

2.這可能也是Wireless產品的通病,溫度接近55度~60度,整體設定只有底座的材質會散熱,若是放置在桌上這樣是不好散熱的.

3.偶爾~WEB控制介面的反應時間會過慢或卡住不動,重新啟動才正常,但又不是熱當(影像持續在傳輸,單純802.11g Wireless LAN的環境下,並無經由WAN連線),所以是不是會在新版的Firmware改善這個問題,還請D-Link Check看看.

4.手持遙控器對它做控制動作時,反應似乎有點笨,如果從左按到右是需要連續按按鈕的話(不是按住不動,像玩雷電要連打的那種按法),那這個遙控器按鍵設計不是太好按,而且這種按法對遙控器的耐用度還有待考量.

5.低照度的問題,這點我想先看看有沒有D-Link的工作人員來回應這問題後,再把它當做是一個需要改進的地方好了.

6.這種需要靈活放置的高價設備竟然沒有PoE?雖然它號稱是”無線攝影機”,但是如果有些場合不會用無線,而是決定使用802.3u的方式來取得最佳品質和連線頻寬,沒有PoE在安裝上的確是不方便的,拉一條網路線會比要一起拉電源線還來的方便,過陣子再發表PoE設備改裝DIY好了.

犀牛對使用DCS-6620G來架構監看環境的一些建議.

因為它一旦啟動時,吃掉的頻寬是相當可觀的,再加上802.11a/b/g的機制,它對Wireless LAN的效率影響是很明顯的,像犀牛一旦啟動它,500G的燈就閃個不停,活像在跑BT,所以若真的要建置一個穩定的環境,最好是另外為它再準備一台AP,而這台AP就專門建立一個LAN是給6620G等產品做監看環境用,這樣會比較妥當而且又穩定.

犀牛對於DCS-6620G的一些感想.

這產品的功能真的是相當的強大,如果犀牛太座以後生了小犀牛,那犀牛肯定會買個幾顆來裝在小犀牛房,幾萬塊很貴是沒錯啦,但是能夠多一個途徑來了解小baby的情況,幾萬塊算得了什麼,所以它除了可以拉近距離,應用的範圍還真的很廣,包括上頭說過的打混摸魚者請小心,平常沒事還能放在家裡的玄關,對外的窗戶監看室內的動靜,出門去是否也能夠比較安心,3G手機拿著就能連回6620G即時監看(3G數據服務用NB上網的那種,單純3G手機上看我是沒試過,所以不知道行不行),所以科技始終來自於人性,這可以算是VOIP差不多的殺手級服務,以前一整套DVR品質優良的也要幾萬塊,所以就看各位看倌如何去對DCS-6620G做一個定位囉,最後基本功能篇在此告一段落,呼~手酸了來去睡一下.
