現在的顯卡技術越來越進步,發熱量也越來越大,在主機裏面,顯卡的溫度甚至不會比CPU來的低,公板的風扇也不見得能夠應付的了。

目前我所使用的是7800GTX,配上的是公板的散熱風扇,可是由於最近天氣太熱,公板風扇也發揮不了太多的功用,光是待機時溫度就高達61度,玩個戰慄時空2資料片就會破圖,十分鐘之內溫度就飆高到75以上,這樣下去還得了!得趕緊想個辦法。

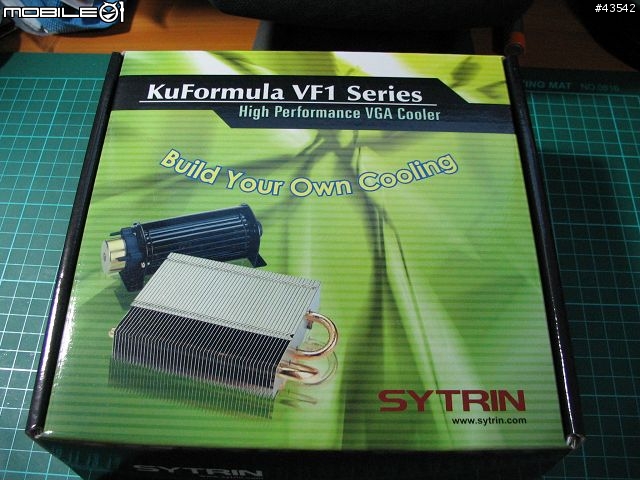

本日主打星:KuFormula VF1 Series 顯卡散熱風扇。

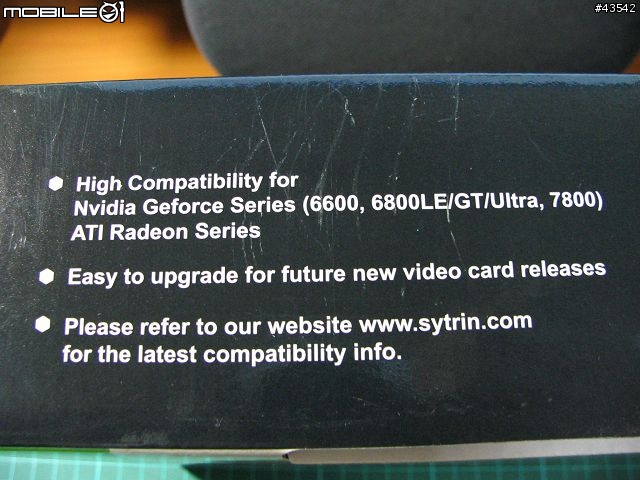

盒子側邊,說明了支援的顯卡。

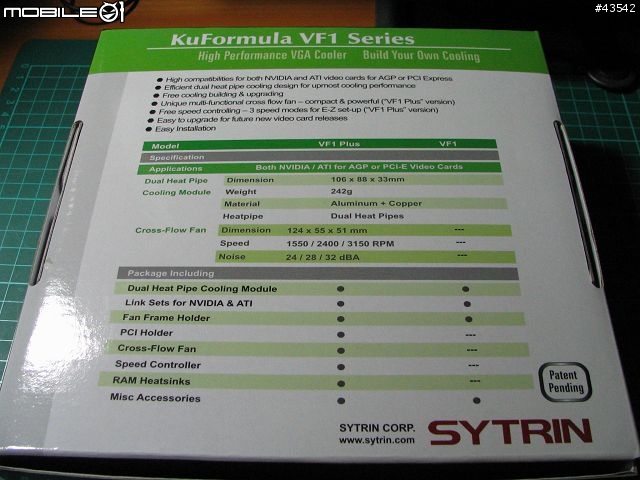

盒子背面,其實這款散熱器還有另一種比較陽春的規格。

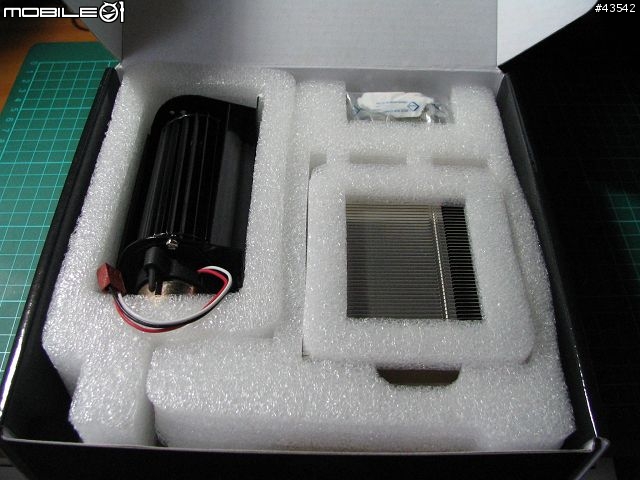

開盒照。

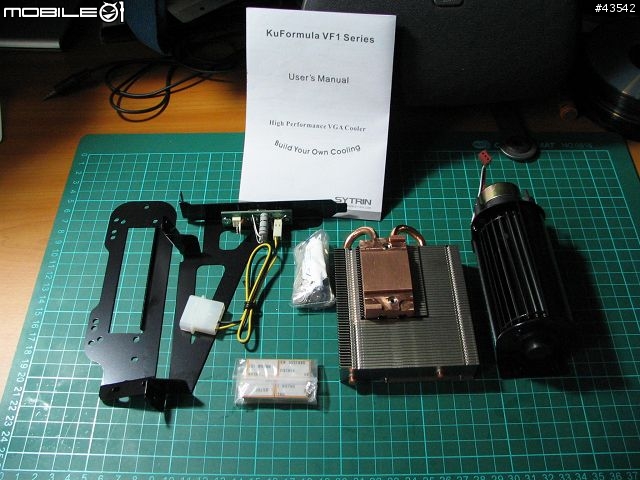

裡面裝的東西,從左邊開始是風扇支架、擋版支架、記憶體散熱鰭片、螺絲與散熱膏包、散熱器本體、渦捲式風扇。

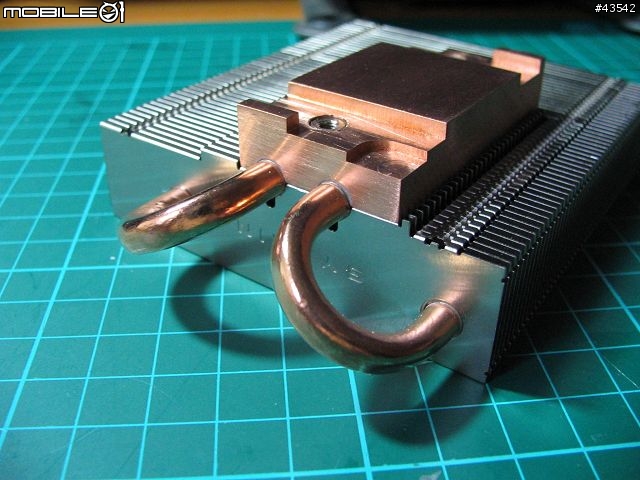

散熱器本體,有兩根銅製導熱管。


渦捲式風扇本體。

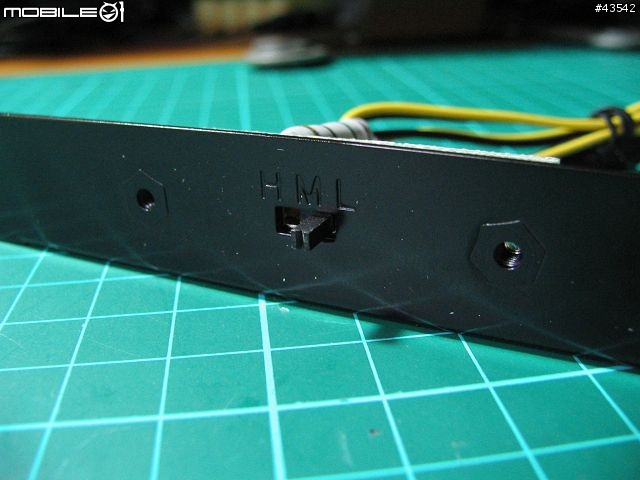

擋版支架上有三段的風扇轉速調整。

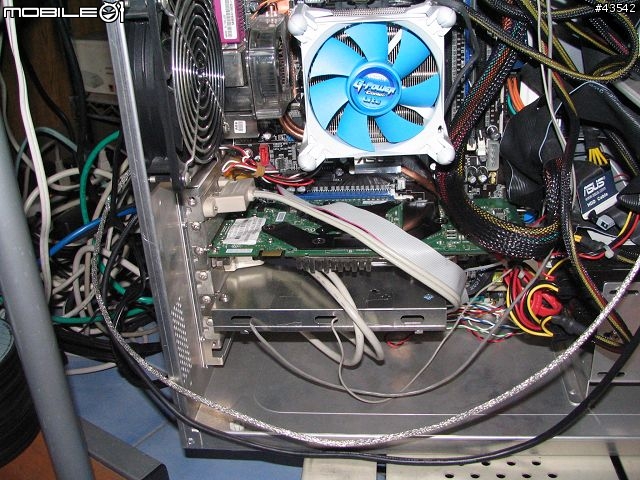

行刑前的照片,有鐵殼的是音效卡,安裝後的配置都會不一樣。

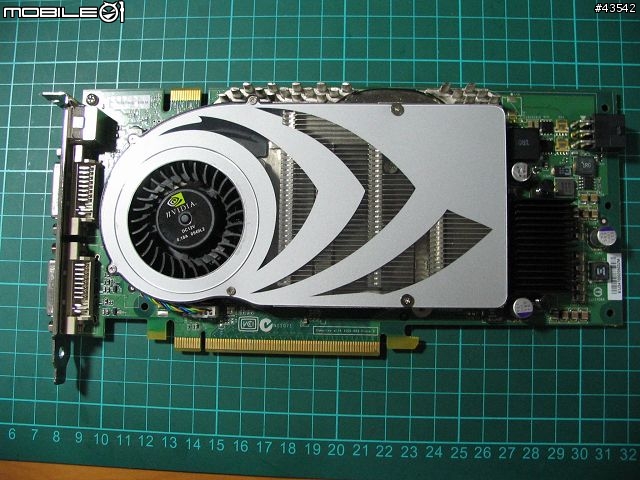

第一步,先把顯示卡從主機上拆下來。

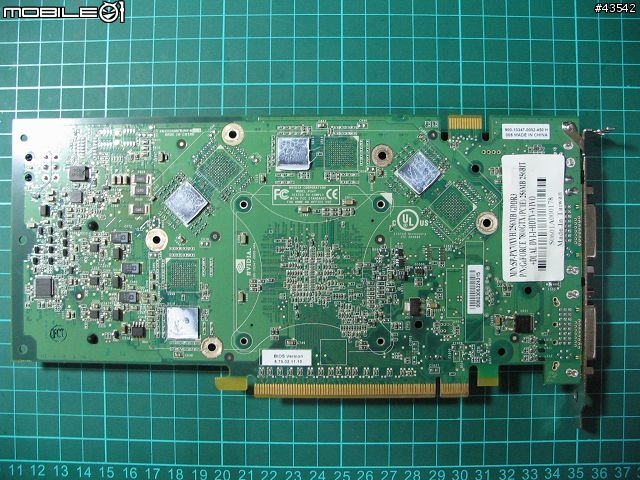

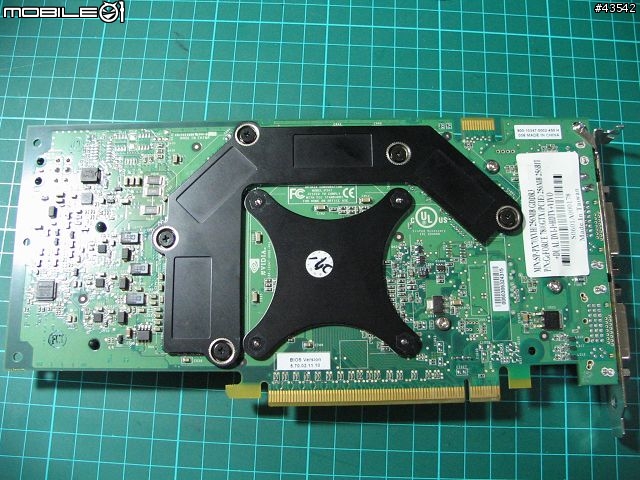

背面,寒酸的記憶體散熱模組。

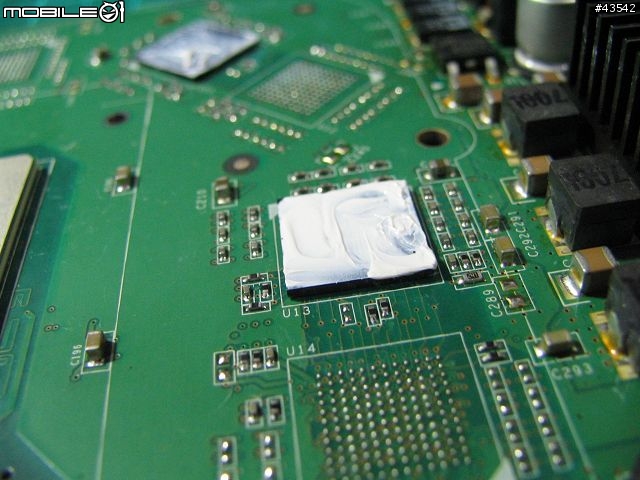

把原廠的散熱器全部拆掉,由於之前就已經拆下清理過,所以上面有自己上的傳熱膏。


背面也是。


這個東西一定要清掉,不然對後面的施工會有妨礙。

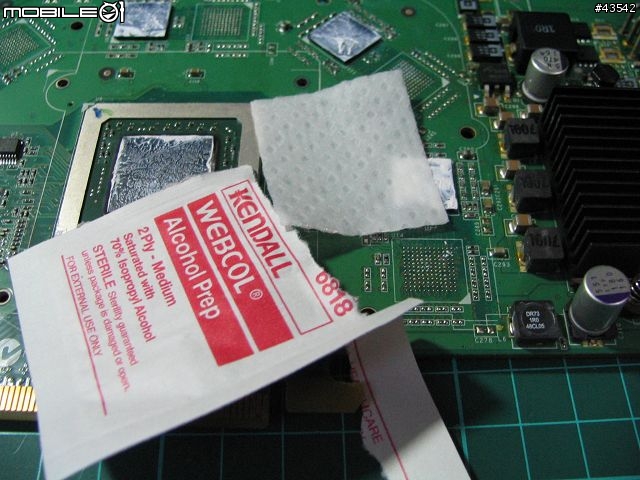

我愛用酒精棉片,可以擦的很乾淨。

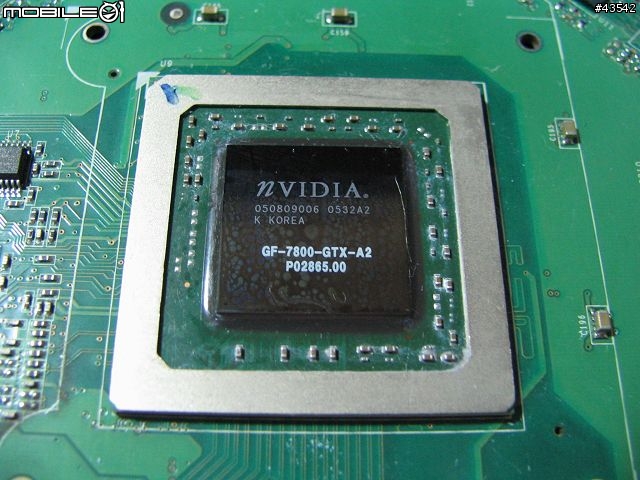

晶片也要清喔。

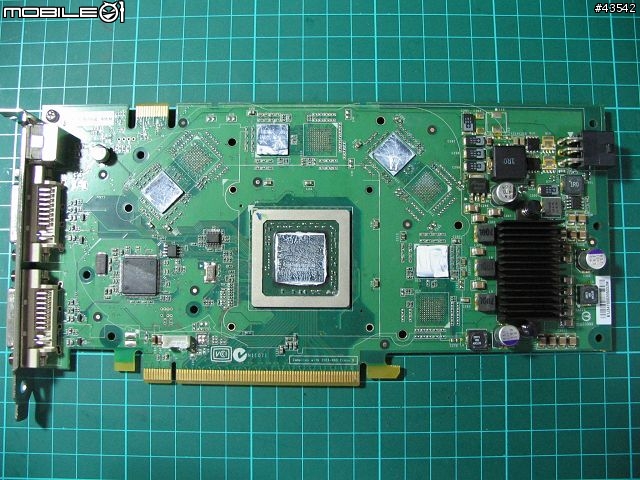

清完了。

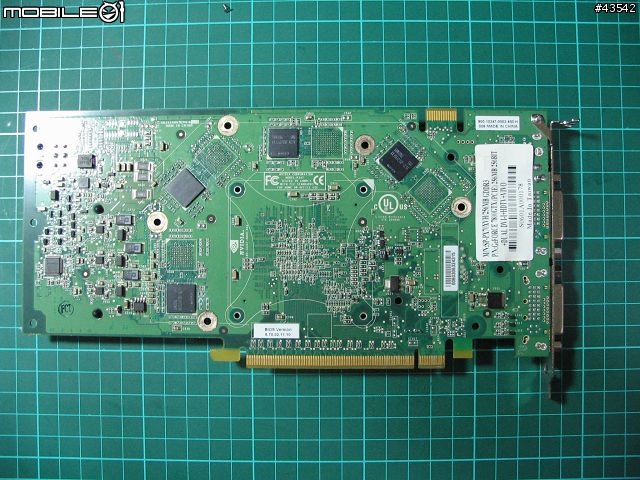

背面。

接下來就是重點了,由於這款散熱器的零件特別多,說明書也寫的不是很詳細,很容易裝錯,所以請仔細注意每個安裝的步驟,特別是螺絲與轉接片別搞錯了,位置也要注意,別裝反了。

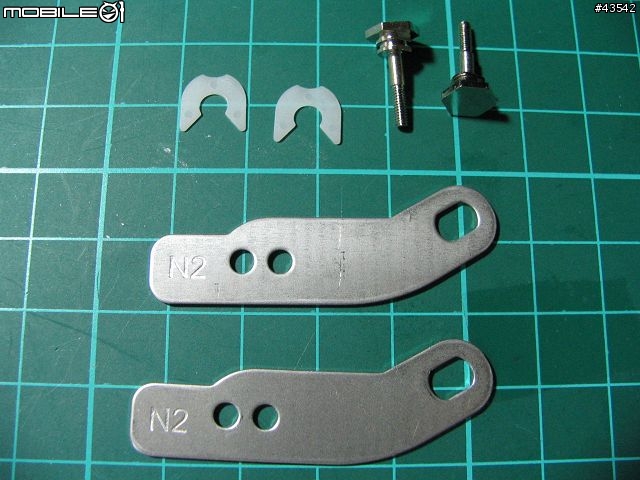

首先,從零件包裡面找出這幾樣零件,要注意的是底下的轉接片,會因所要裝配的顯卡不同而有不同的規格,這些說明書上有寫,由於我是要裝在7800GTX上,所以使用的是N2轉接片。

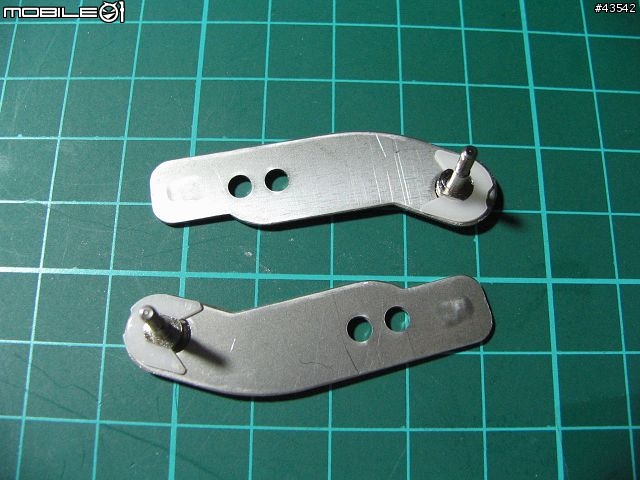

將墊片與螺絲裝在轉接片上,要注意的是轉接片有鋼印打字的那面要朝下。

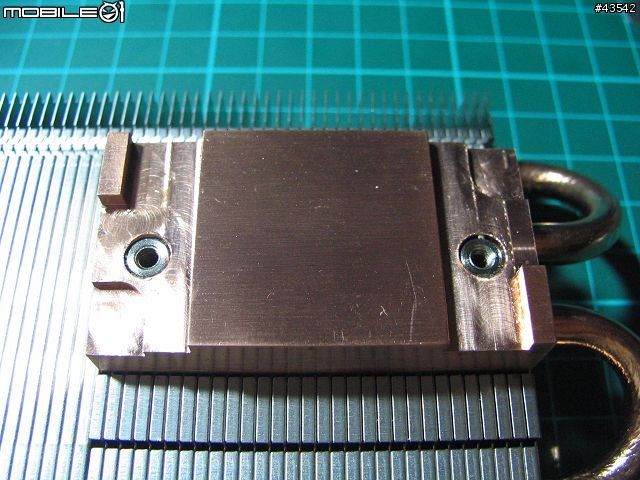

接下來就是散熱器本體。

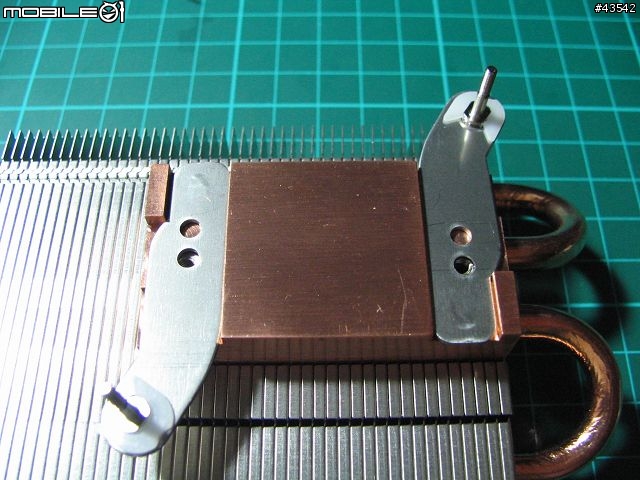

要按照照片中方式安裝,可以看到有轉接片與銅座有兩個螺絲孔。

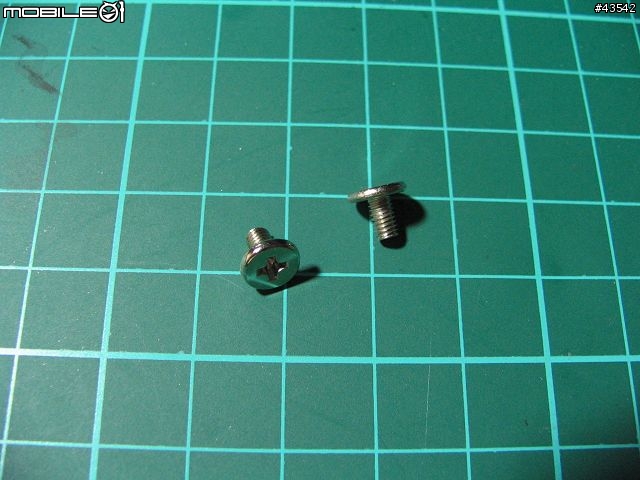

再從零件包裡面找出兩個平頭的十字螺絲,然後鎖上去,這樣就完成了散熱器本體的工作。

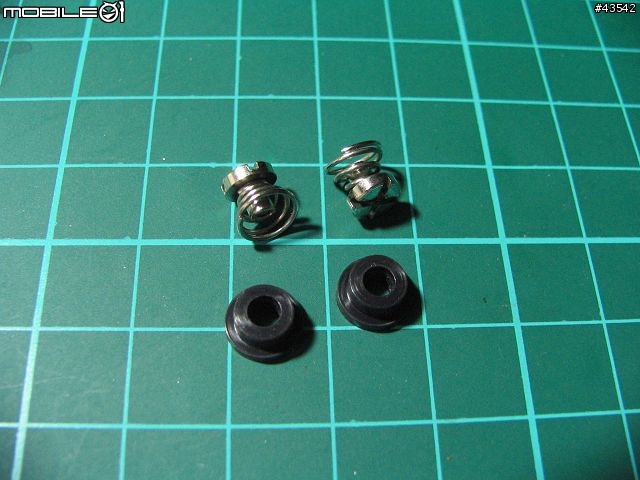

接下來先找出這四樣零件等接下來的安裝工作。

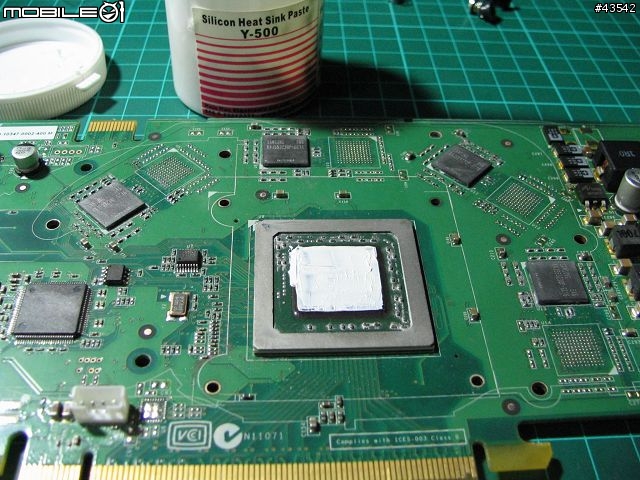

先幫顯示晶片上傳熱膏。

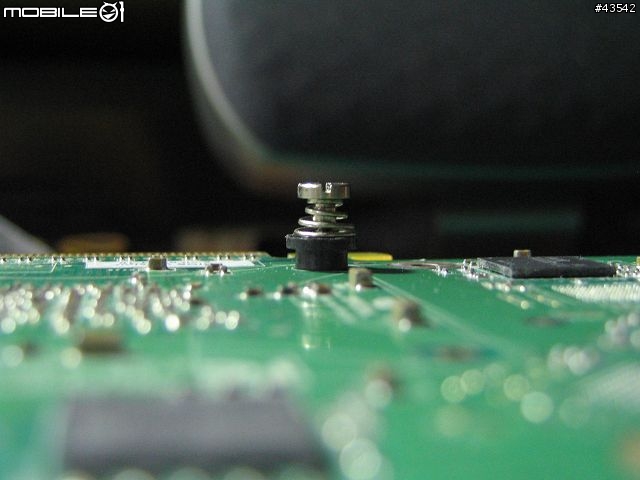

然後將散熱器對準螺絲孔裝上(只有兩個對角線的螺絲孔有上),然後將剛剛找出來的零件按照照片中的方式裝上去,要注意底下的墊圈直徑大的在上,小的在下。

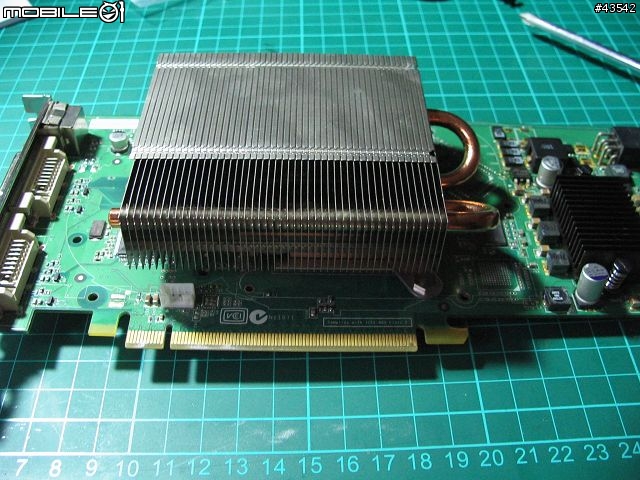

裝上去後的樣子。

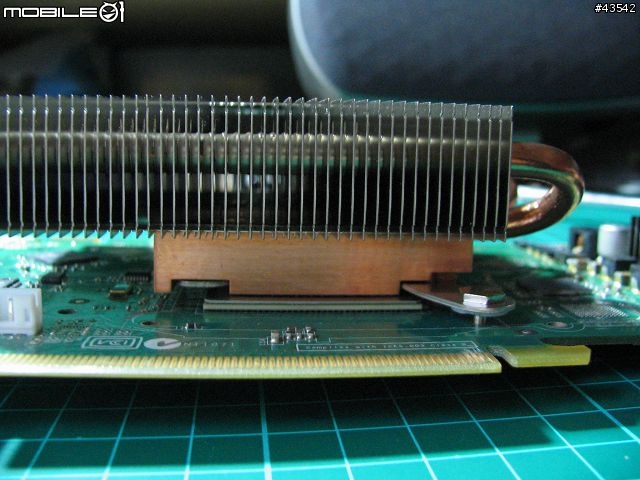

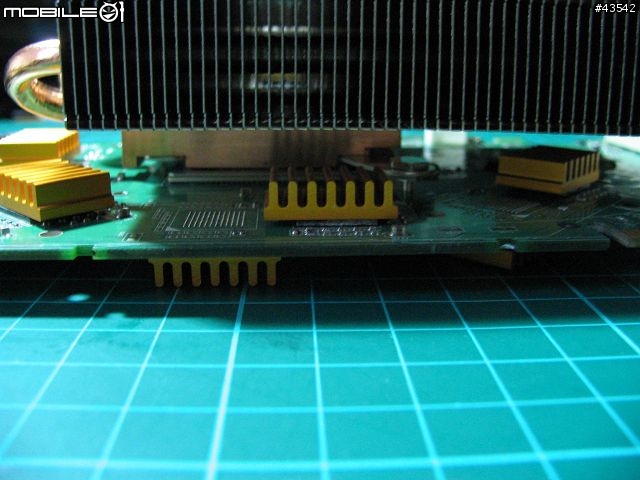

銅座有確實的裝在顯示卡晶片上。

工程到這邊就發現了第一個缺失,那就是忘了裝上記憶體散熱鰭片,通常第一個工作就是要先裝記憶體散熱鰭片,因為散熱器很大,會蓋到記憶體的位置,所以會變的不好裝,還好這款散熱器與版子之間的空隙夠大,可以補救,不然就得從頭開始了。

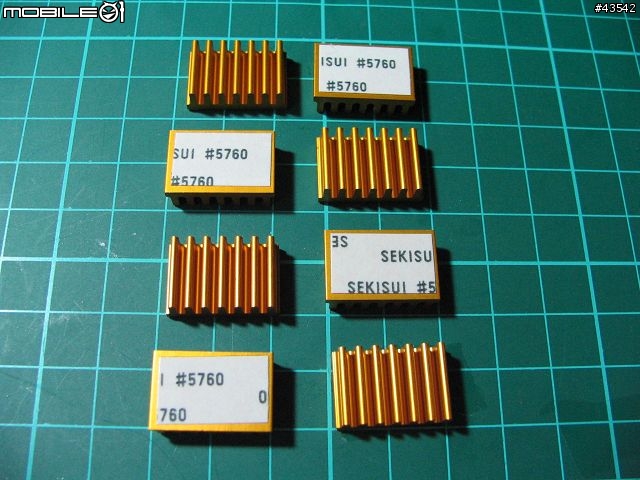

這就是記憶體散熱鰭片,共有八片,可惜的是它是鋁製品。

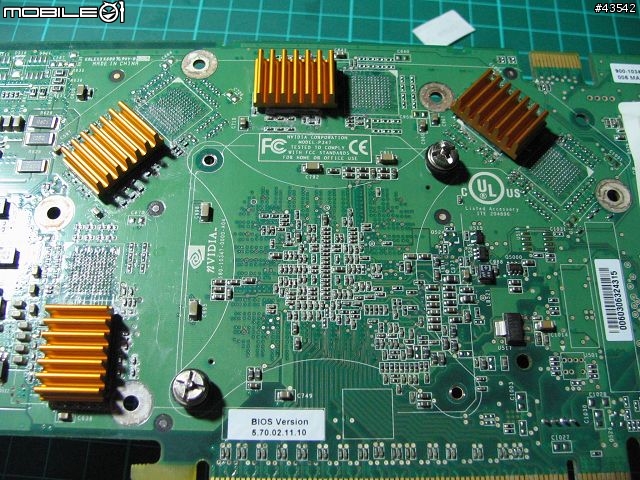

先從背面開始裝,撕掉背面的紙就可以直接黏在記憶體上,但是記憶體上面的傳熱膏要確實擦掉,不然會很容易掉,另外可以看到鎖散熱器的螺絲,只會出現在這兩個位置,出現在其他地方就是裝錯了。


正面也要黏。


接下來就是組裝風扇組,可是我在這個地方又組裝錯誤,把風扇支架裝反了,而且還可以繼續裝下去,最後還硬裝上機殼,而且還不影響散熱效果,只是不太穩固,想來想去第二天又拆下來重裝,所以下面的照片是第二天照的,錯誤的我就不放上來了。

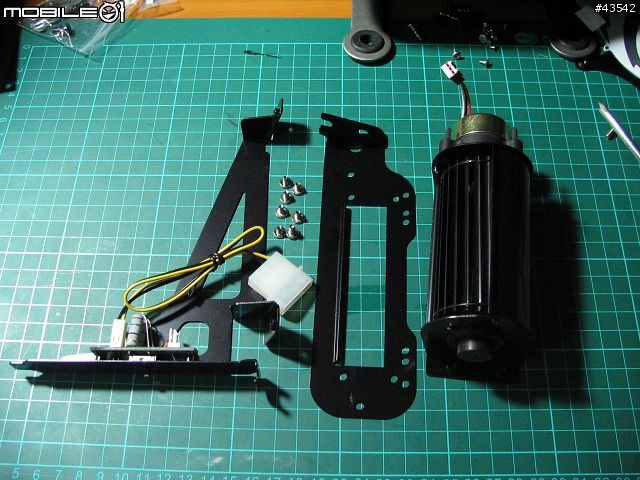

以擋版支架跟風扇支架先安裝完,最後再裝上風扇,不然螺絲孔會互相卡到,這就是完工後的正確樣子。

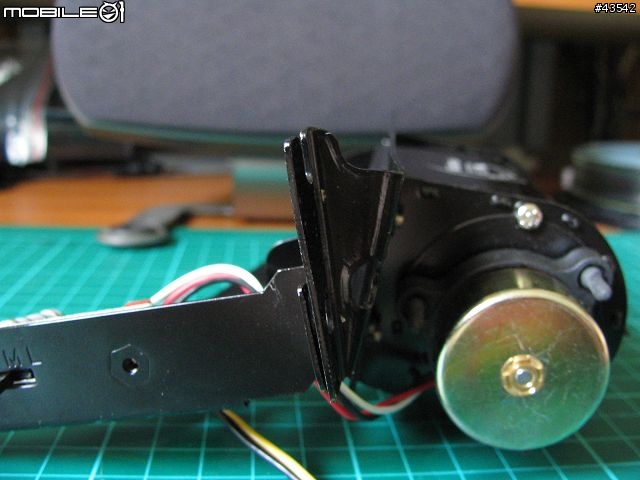

注意!這兩塊要這樣裝,這邊要接起來。

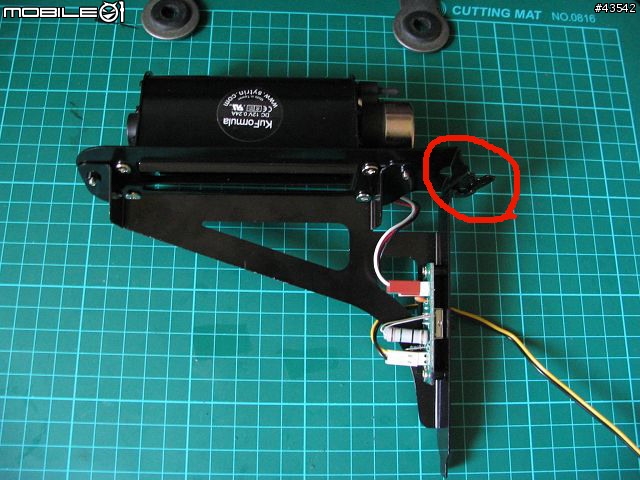

俯視圖,注意紅圈的地方,要裝成這樣。

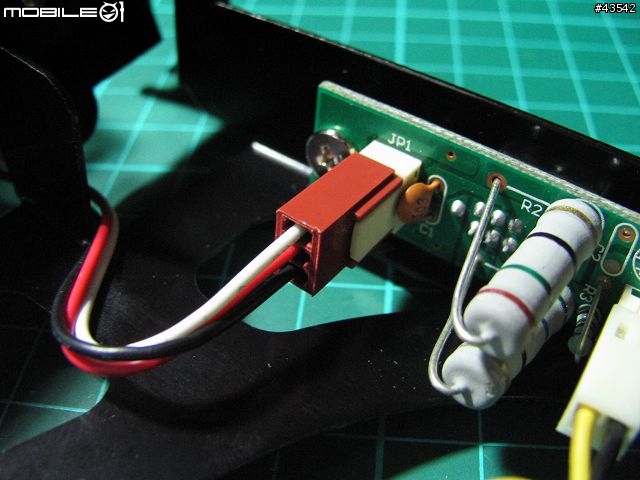

風扇接頭要接。

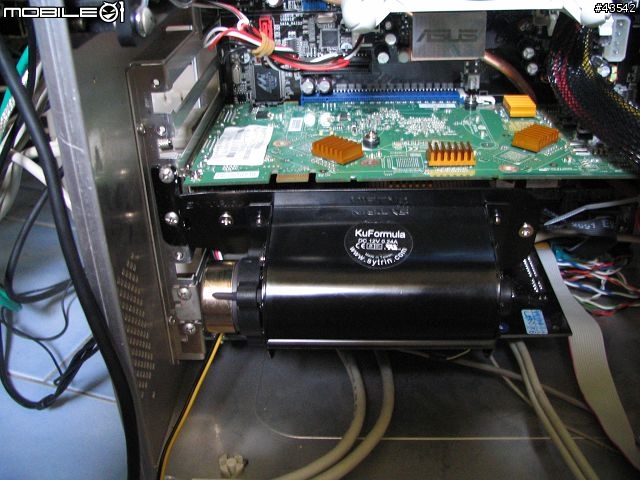

上機的樣子,可以看到音效卡已經被放在最下面,而且隔絕殼也已經拆掉。

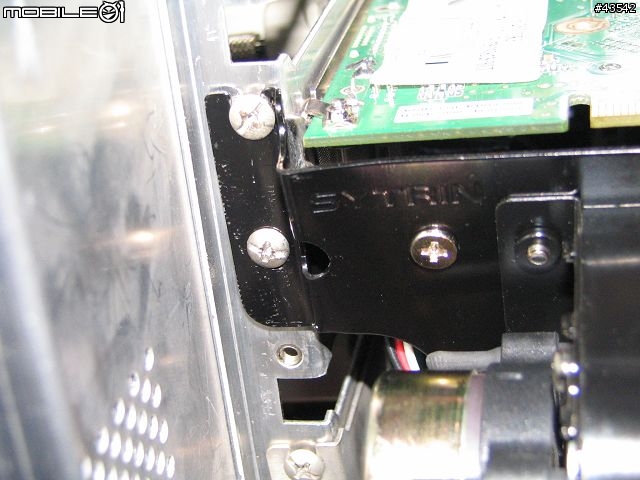

注意這裡,兩個螺絲都要上,一個鎖在顯示卡那一格,另一個鎖在顯卡的下一個位置,這樣穩定性才夠。

改裝後的效果非常明顯,顯卡的待機溫度已經降到40度了,玩完戰慄時空2資料片後的溫度也才50幾度而已,重點是完全不會破圖了,效果可以說是非常的理想。

若要說缺點的話,大概就是安裝複雜吧,即使看著說明書也不容易裝,最後的部份是我上國外網站,研究外國使用者安裝後的照片才找出問題在哪,再來最嚴重的缺點就是 ─ 沒辦法SLI,風扇的體積實在是太龐大了,還另外佔了一個擋版的位置,音效卡差點找不到地方裝,最後不得已把以前裝的隔絕電磁干擾的外殼拆掉,裝在最下面才解決,才一塊顯卡就搞的這麼辛苦,想要SLI是絕對不可能的了。

不過這組散熱器的效果真的相當好,如果您有顯卡過熱的問題,而且只有一張顯卡,然後沒有其他的裝置會佔用空間,那這組散熱器絕對是很好的選擇。
