顯示卡HDCP支援的優點要在Blu-ray光碟或HD-DVD普及後真正顯現, 高畫質影片的保護措施需要播放器與顯示器均有支援才能正常顯示。HDMI已是消費市場的標準, 電腦近年也走出工作室/書房到了客廳, 成為家庭娛樂的一環, 為了讓自己的電腦系統支援HDTV, 那麼HDCP支援與HDMI連接埠的顯示卡就是必需品了, 微星推出的NX7600GT Diamond Plus正是為此而生的產品。

nVidia 7600GT晶片是目前中階顯示卡主流, 價格與效能多可滿足一般玩家需求, 以往晶片並不支援HDCP, 須以硬體改款支援, nVidia對新式G73晶片系列增加了HDCP(High-Bandwidth Digital Content Protection)支援與HDMI(High-Definition Multimedia Interface)連接埠, 使得顯示卡對高畫質電視或顯示器應用的支援更進一步。電腦領域裡的DVI是最佳的LCD連接方式, 然而DVI僅傳輸影像訊號而已, HDMI是小型化的DVI, HDMI則結合了影像與聲音訊號傳輸, 在連接上便利許多, 更能減少纜線數量。

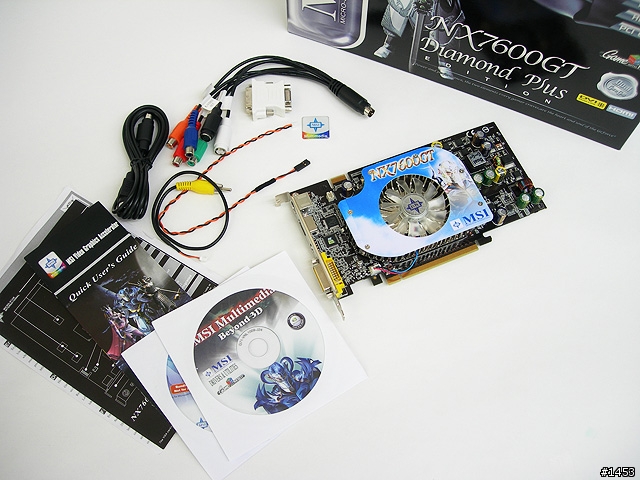

微星NX7600GT的內容物, 包含顯示卡本體, 配件有DVI轉D-sub的轉接頭, 整合影音輸出輸入線, S連接線與S/PDIF(Sony/Philips Digital Interface Format)數位音訊連接線, 有兩款外部的同軸與內部連接線可採用。

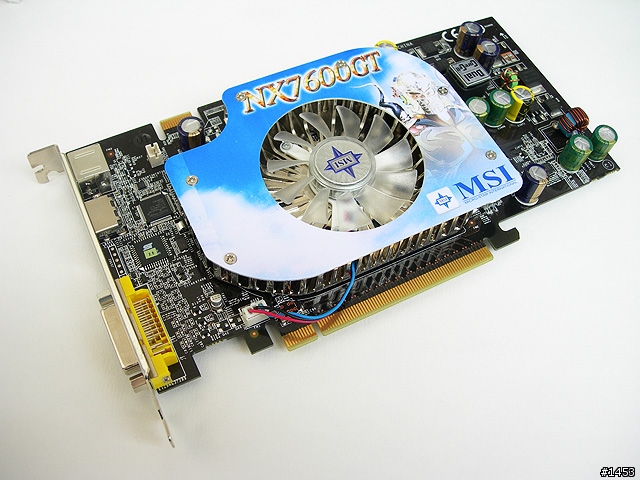

散熱器覆蓋了繪圖處理器與視訊記憶體, 本款顯示卡為PCI Express介面。

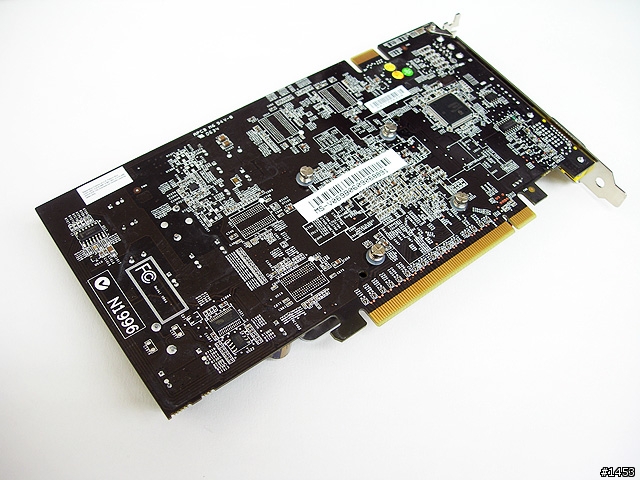

背面的Philips SAA7115HL晶片, 用於影音輸出入處理。

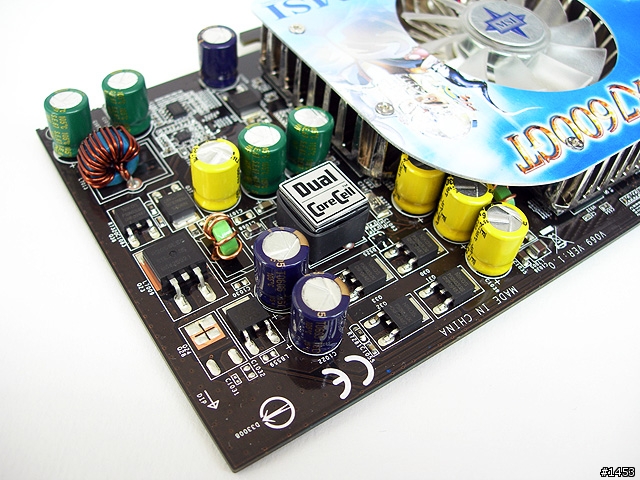

微星的"Dual CoreCell"晶片, 常見於微星的各種產品。在顯示卡方面, 它用於動態超頻或降頻, 讓通常文書作業時降頻節省能源, 而在執行電腦遊戲時極需高效能時超頻有更佳的娛樂體驗。

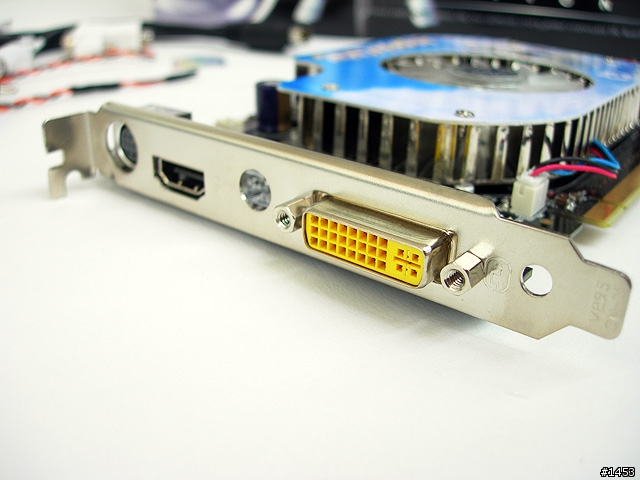

主要的顯示介面有DVI與HDMI, 利用市面上的HDMI轉DVI連接線到LCD一樣能建立雙顯示器環境。

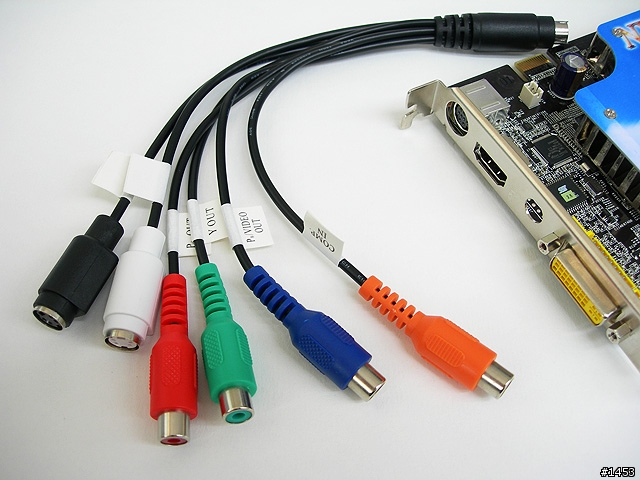

整合影音輸出入插孔附有專用連接線, 包含一組色差輸出, S輸出與輸入端子各一, 而橘色的RCA端子為常見的影像輸入用途。

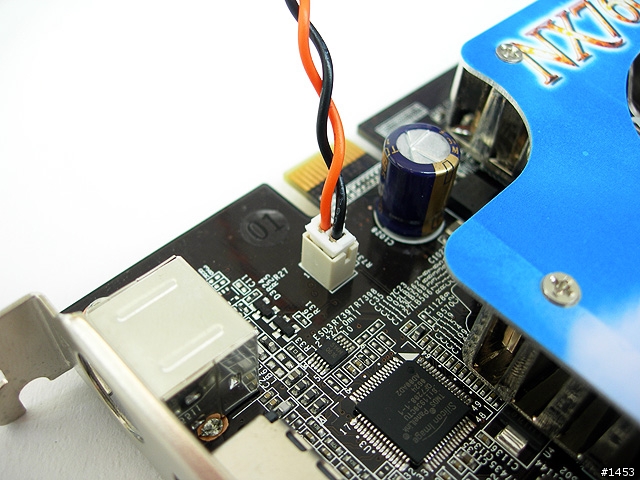

邊緣的白色的插座用於S/PDIF輸入, 由於HDMI也能傳輸聲音訊號, 故將數位音訊輸入後解碼一並由HDMI輸出。

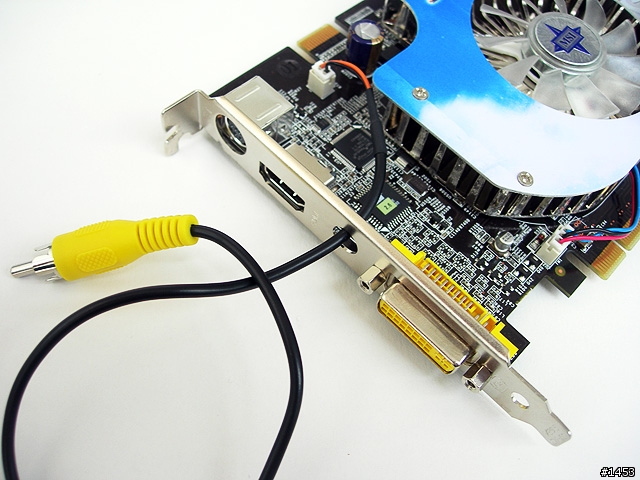

如果是機殼外的S/PDIF輸出, 可利用附屬的同軸纜線連接主機板或音效卡的S/PDIF輸出, 檔板也開了圓孔以利纜線的連接。

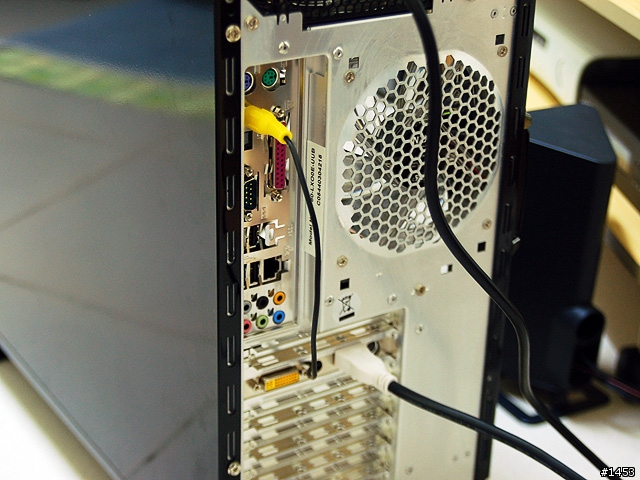

接好S/PDIF同軸纜線, 這樣使用HDMI時就有音效了, 不需再額外接上音效卡的輸出。

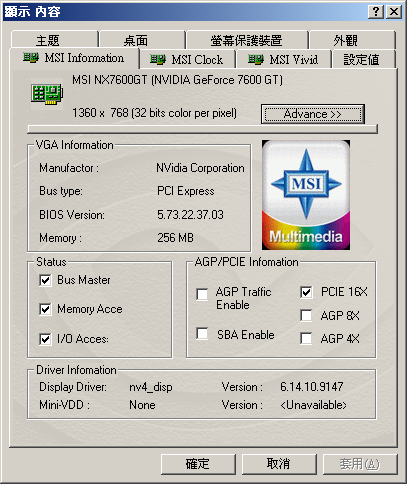

光碟裡的顯示卡驅動程式, 也含有微星的顯示卡資訊與狀態。

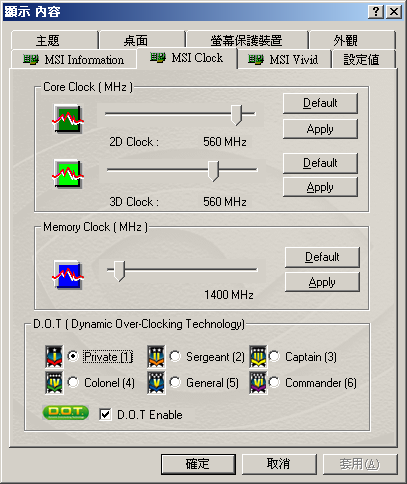

在"MSI Clock"標籤裡, 可調整顯示卡晶片與記憶體的頻率, 這是超頻玩家愛用的功能。

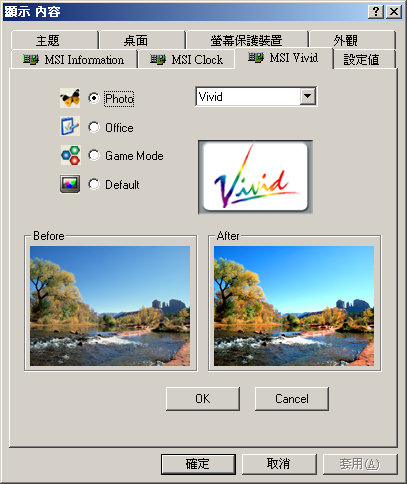

"MSI Vivid"可控制整體影像效果的表現, 可對照片、文書、遊戲用途設定, 但我還是偏好預設值的正常風貌。

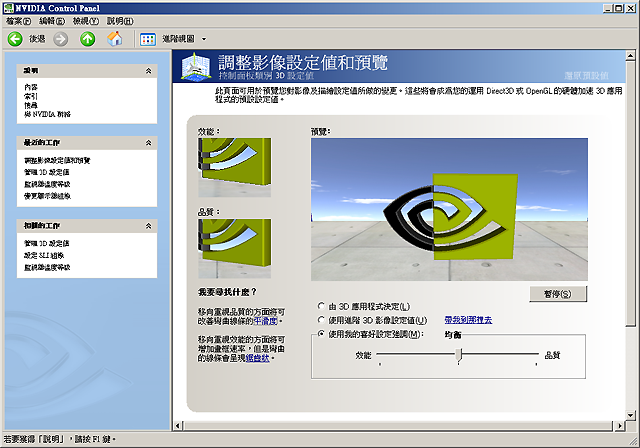

另外是nVidia的公版應用程式nVidia Control Panel, 調整顯示器組態、遊戲畫面效能與品質設定...等功能。

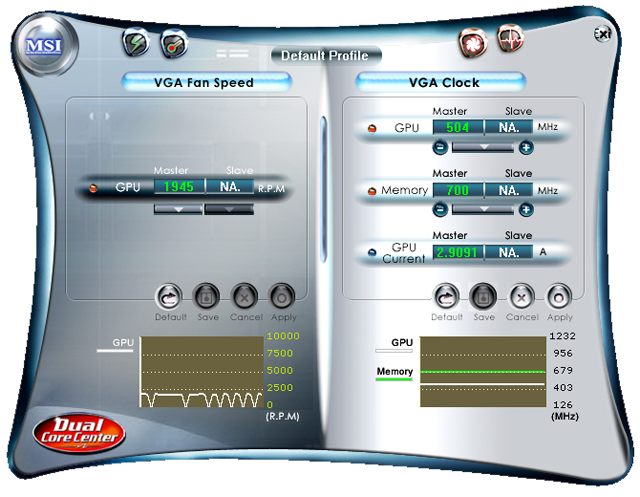

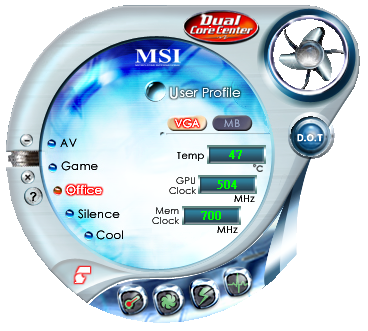

而微星的"Dual Core Center"是對應本家Dual CoreCell技術的控制軟體, 能設定使用超頻或降頻環境。

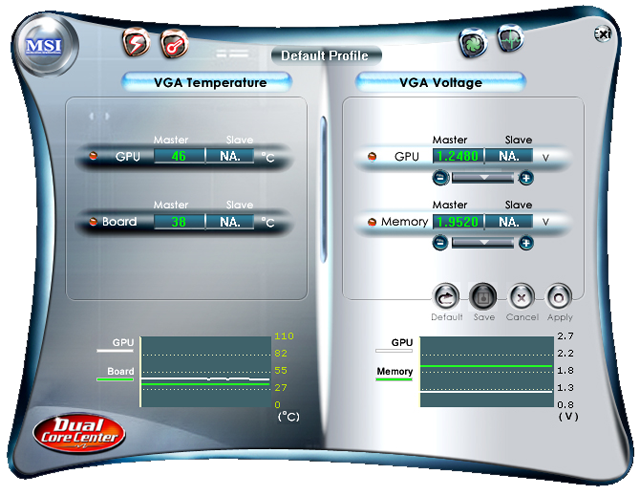

豐富的顯示卡運行狀態, 數據與圖表讓你一目了然。

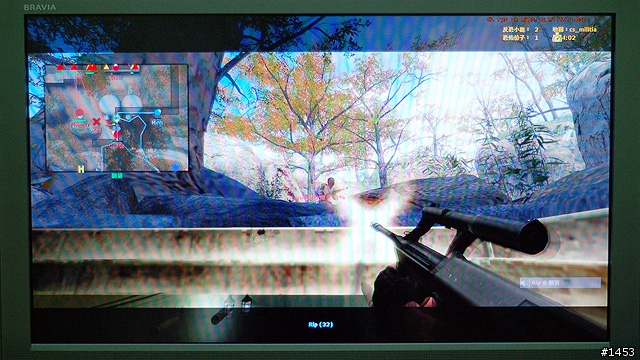

在遊戲裡, Counter-Strike: Source裡預設是高品質的設定, 在實際遊戲體驗時, 遇到複雜場景仍會延遲不順, 從fps數值顯示就能知道, 為求更佳反應, 只得降低遊戲的貼圖品質獲得較好的效能。

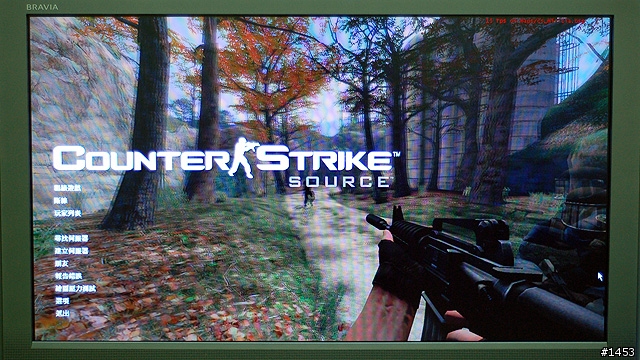

終於能在電視上玩CS:S了, 大畫面魄力十足, 令人非常爽快。

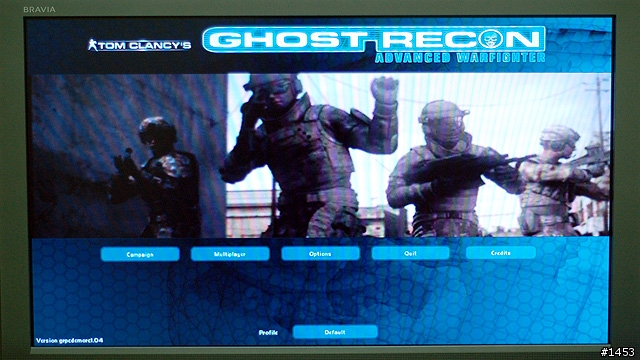

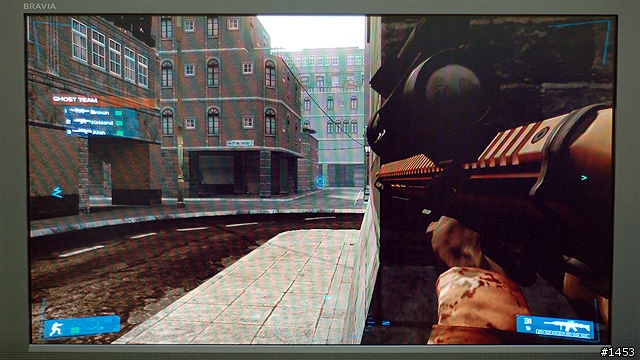

接著玩玩我原本系統nVidia 5900XT不能玩的Ghost Recon Advenced Warfighter。


雖然是試玩版, 不過還是很滿足了, 許多現實世界的新式武器可玩, 遊戲效能還不錯, 尚感覺不出延遲。

不過我都是用DVI轉D-sub連接到我的Sony電視機, 以HDMI連接時並不能使電視機的像素一比一的對映, 倒是看DVD影片時效果還不差。在我能順利在LCD TV上玩遊戲前, 遇到Windows桌面無法顯示的問題, 在電腦開機時均能正常顯示POST畫面及啟動Windows的圖示, 卻一進入桌面就畫面黑掉, 電視上顯示不正確的訊號警告...起先我以為是DVI轉D-sub轉接頭的原因, 不過換了多個轉接頭仍是相同情形, 這是我未曾遇到的情形, 之前剛入手Sony LCD TV時接上Mac mini也是DVI轉D-sub, 但是顯示正常。

我只好以HDMI轉DVI接上LCD, 做為主要顯示器, 啟動nVidia顯示卡的驅動程式功能nView做雙輸出, 些許設定後終於讓LCD TV可以正常顯示桌面了, 最終完成nView的顯示器設定, 讓LCD TV可以獨立顯示。這麼詭異的情況, 真不知道是顯示卡硬體或軟體方面的問題, 不過手邊沒有多的PCI Express顯示卡可供交叉測試, 在能正常顯示後我也就不介意了。


相較於一般的7600GT顯示卡, 多了HDMI的NX7600GT Diamond Plus售價沒有大幅增加。HDMI顯示卡目前選擇不多, 隨著HDMI快速普及, 應用需求就會顯現了, 這張微星HDMI顯示卡的初聲試啼, 符合目前市面用戶對nVidia 7600GT顯示卡的需求, 包含SLI技術, 256MB DDR3記憶體, 對於目前有HDMI使用需求的電腦玩家來說可謂首選。
