首先要跟Mobile01廣大的會員群們說聲抱歉,這篇HDTV級電視盒的測試分享理應在兩、三週前完成,卻因為個人因素延宕至今,使大家無法立刻獲取第一手消息,也讓借測廠商困擾,對於將好康交付我手中的Peron兄更是過意不去;不過雖是滿懷歉意的進行測試與報導,但是對於產品使用的感受,以及測試要求仍將秉持一貫嚴謹的態度。

看到PSA PT-168A的外盒,相信有的會員應該對廠商名頗有印象,沒錯,這就是先前由我負責測試分享之I-ING IT-900AW電視盒同一廠商新作;相隔不久,這款PT-168A到底有怎樣的進步?我想僅就文字敘述也不足以說明,依據Mobile01傳統:有圖有真相,就讓我們趕快來看看PT-168A的真面目吧!


檢視照片的EXIF資訊

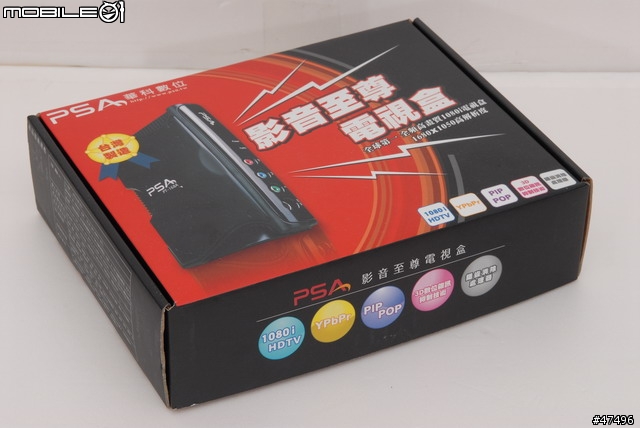

包裝外盒正面寫著「影音至尊電視盒」,口氣好不狂妄,原來這款PT-168A具備接收HDTV1080i色差視訊能力,可輸出1680×1050解析度影像,而且超顯眼「台灣製造」字樣,更讓人注目。


檢視照片的EXIF資訊
包裝盒背面則是編排整齊的主要功能說明,包含支援最高HDTV1080i訊號輸入、配置完整視訊輸入端子、內建POP/PIP子母畫面顯示功能、3D數位雜訊抑制、鋸齒消除處理、3D動態偵測非交錯掃描以及可輸出R、G、B各8bit總計24bit色彩,1680×1050 WSXGA高解析度影像等等。


檢視照片的EXIF資訊

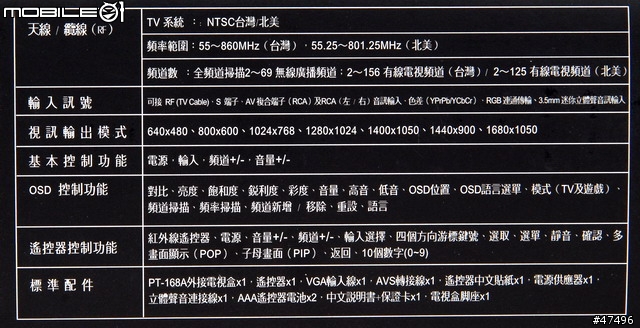

包裝盒側面另有詳細的產品規格。


檢視照片的EXIF資訊

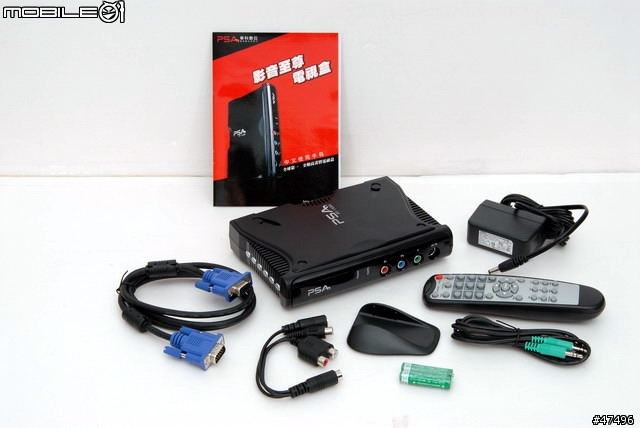

潘朵拉的寶盒終將被打開,至於到底會帶來好運或厄運?還是趕快來看看寶盒中裝了些什麼吧。除了PT-168A本體外,遙控器、4號電池、電腦/PT-168A特殊VGA傳輸線、A/V轉接頭、變壓器、音源連接線以及直立底座和說明書,一應俱全。


檢視照片的EXIF資訊

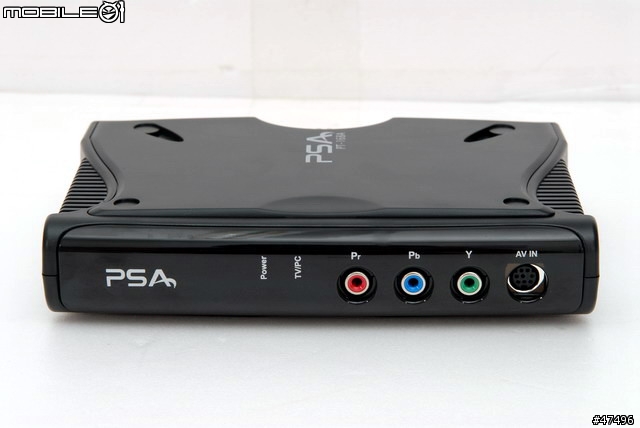

接著看看PT-168A機體正面;除了「Power」、「TV/PC」指示燈外,還有一組Y/Pb/Pr色差輸入以及供A/V轉接頭連結的影音訊號輸入端子。不過關於指示燈的設計方面,倒是讓我在初次使用時遇到困擾,因為習慣直接用燈色辨別是否進入開機狀態,但PT-168A以「Power」紅燈、「TV/PC」綠燈設定的設計,就一般認知來說,當「Power」紅燈亮起時,應該是尚未啟動,而「TV/PC」綠燈亮起時,則表示已進入訊源接收顯示狀態;然而PT-168A卻正好相反,讓我在連接液晶螢幕後,遲遲無法等到影像顯示,後來才注意到這項特點,讓紅燈亮起後,終於看到畫面。

至於標示Y/Pb/Pr的色差輸入端子,廠商的特點說明中提到可接收480i/480p/1080i/720p視訊,不過我家中所擁有的最高輸出訊源格式僅為480p,所以有關720p和1080i視訊輸入的對應性,這次就無法詳測;不過經過實際使用後,我發現PT-168A接收、顯示480p訊號的成績不錯,看DVD影片時確實增添不少細節。而A/V輸入端子的部份則可轉接Video、S-Video、兩聲道Audio訊號,並同樣可以輸出最高1680×1050解析度畫面。


檢視照片的EXIF資訊
PT-168A的機背,可以看到兩組VGA端子,一為輸入、一為輸出;還有採用Mini Jack耳機型端子的音訊輸入、輸出各一組,外加接收無線/有線電視訊號的天線,和電源輸入。


檢視照片的EXIF資訊

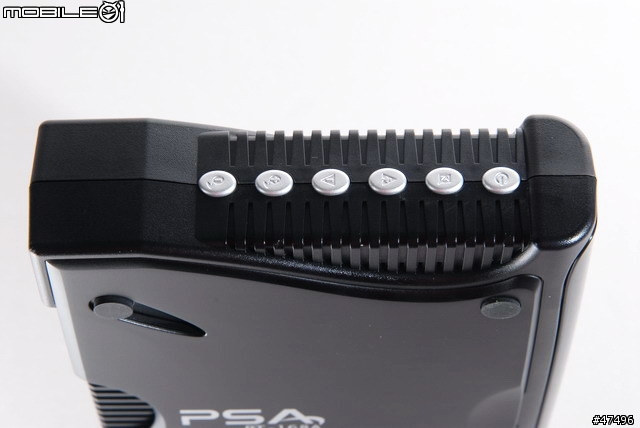

機體側面的功能按鍵,雖然都僅用圖示說明功能,不過還算容易看懂,但對於老人家來說則不夠方便,這點算是苛求,但也期盼未來廠商設計產品時,能夠基於台灣將邁入高齡社會的現實,推出適合年紀大的人也可輕鬆使用的機器。


檢視照片的EXIF資訊

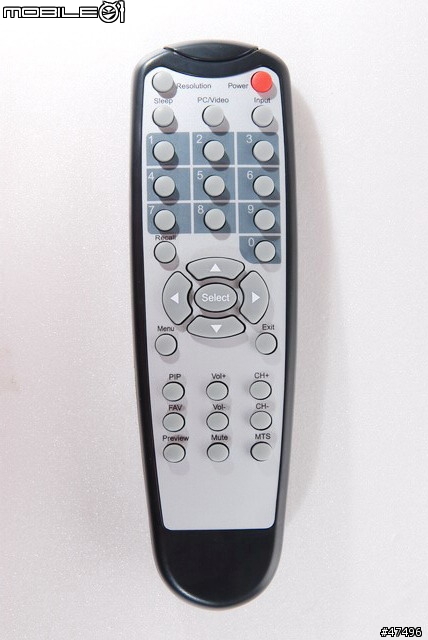

遙控器造型十分常見,按鈕排列間距以及功能區隔都很人性化,這是PT-168A優點之一,特別是左上方的「Resolution」解析度切換設定鍵,更方便使用者隨時改變數值,而據我使用的經驗,PT-168A會偵測液晶螢幕的解析度,自動將「Resolution」鍵可變更的解析度數值訂出上限,例如我這次以Eizo FlexScan L568擔任顯示任務,面板解析度為1280×1024,因此切換「Resolution」時,僅能調到同樣數據;不過PT-168A並未將解析度數值鎖定,想要測試更高解析度表現?僅需進入設定選單頁面,自行擇定1400×1050、1440×900或1680×1050切換,便能從液晶螢幕看到影像,但是由於後面二者一為16:9,一為16:10螢幕比例,若用4:3液晶螢幕觀看會有圖像變形問題,除非你的液晶螢幕可切換設定4:3、16:9顯示模式,否則不建議使用。


檢視照片的EXIF資訊
機體外部的小貼紙,可以看到「生產國別:台灣」,這對於注重製造品質的人來說,算是打了一劑強心針,而實際上PT-168A的表現也確實不錯。

PT-168A的硬體外型設計以及傳輸介面功能大致如上,屬於中規中矩表現;接著,就來看看PT-168A的選單設定。


檢視照片的EXIF資訊

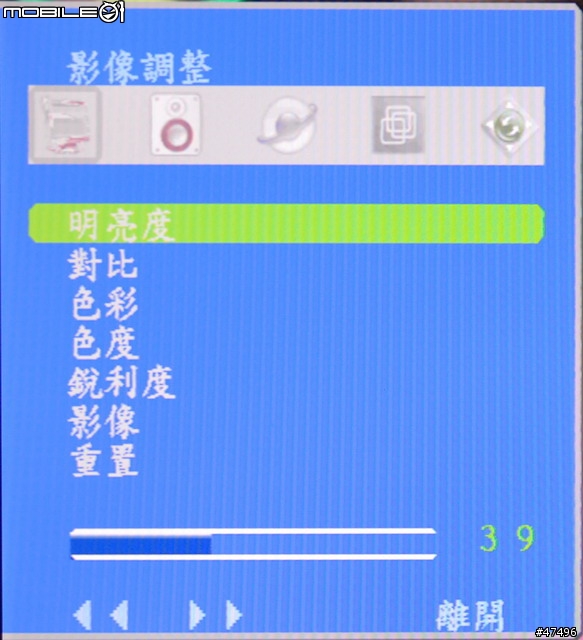

第一個選項就是「影像調整」,調整項目如圖;較為特別的是「色度」、「影像」兩項;「色度」其實就是一般說的色相,英文標示多為Tint或Hue,可針對膚色偏差分別修正紫紅或青綠色調;「影像」則有色彩1、2、3三種設定,但是實際上改變的並非色彩,而是Gamma數值,色彩1、色彩3都屬於強調對比度的設定,明暗兩端較強烈,而色彩2則偏明亮但中間色調的表現比較豐富;至於我最後選擇的測試數值則是色彩2。


檢視照片的EXIF資訊

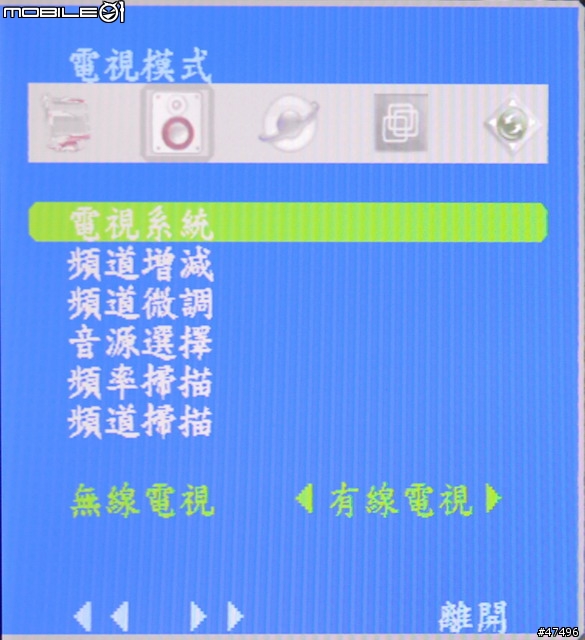

再來就是「電視模式」設定頁面;同樣的,可設定項目就如圖中所見,由於PT-168A並未具備接收台灣數位電視節目的功能,因此僅提供「無線電視」、「有線電視」兩種電視系統選擇;而其他攸關頻道調整、搜尋的功能,則與一般電視機無異,不過PT-168A在執行頻道掃描的速度上,則比傳統電視機快許多,這點值得讚賞。


檢視照片的EXIF資訊

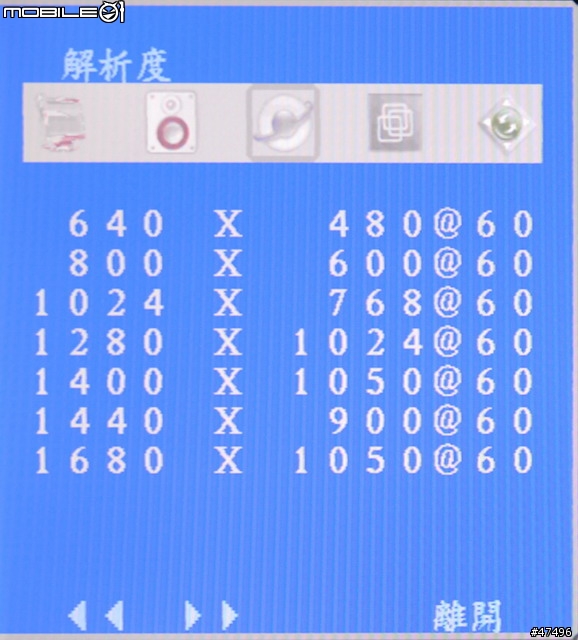

解析度設定,PT-168A共有七種選項,顯示頻率皆為60Hz。


檢視照片的EXIF資訊

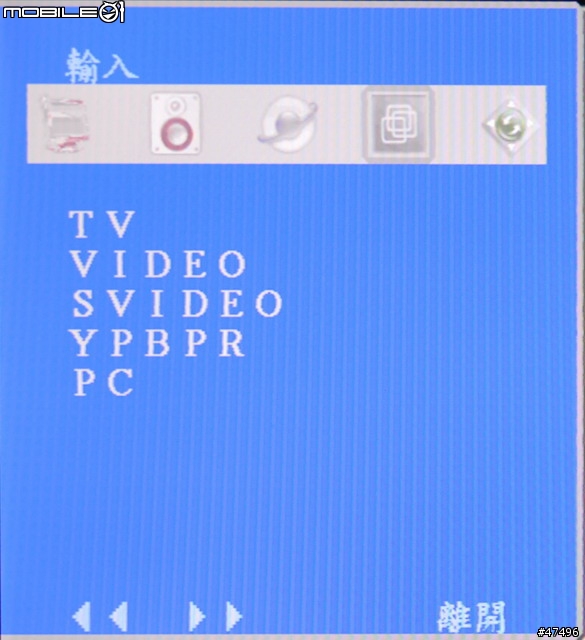

輸入訊源選擇,其中Y/Pb/Pr就是色差輸入。


檢視照片的EXIF資訊

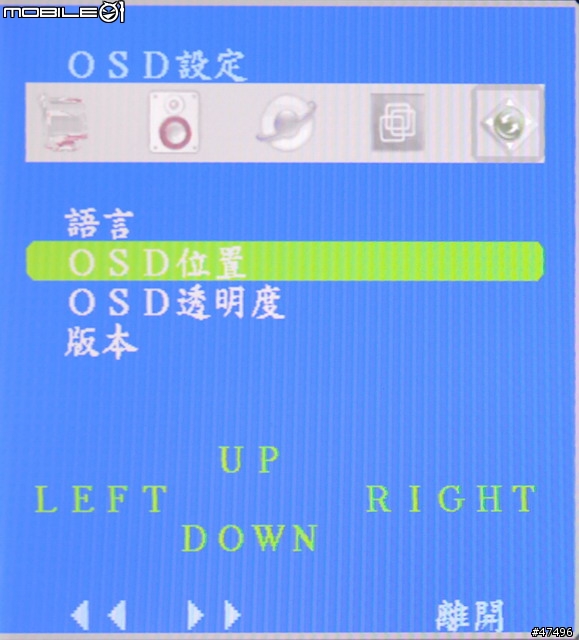

「OSD設定」頁面中提供OSD語言、OSD顯示位置調整、OSD透明度三項設定功能,以及PT-168A之軟硬體版本檢視;此圖為OSD位置調整功能操作畫面,使用者可以任意上下左右移動選單位置,這一點對於利用畫面調校影像品質的人來說很好用,因為固定式OSD常常會正好擋住用以檢測畫質變化的影像,而PT-168A則可更動OSD位置避開主要檢視用影像。


檢視照片的EXIF資訊


檢視照片的EXIF資訊

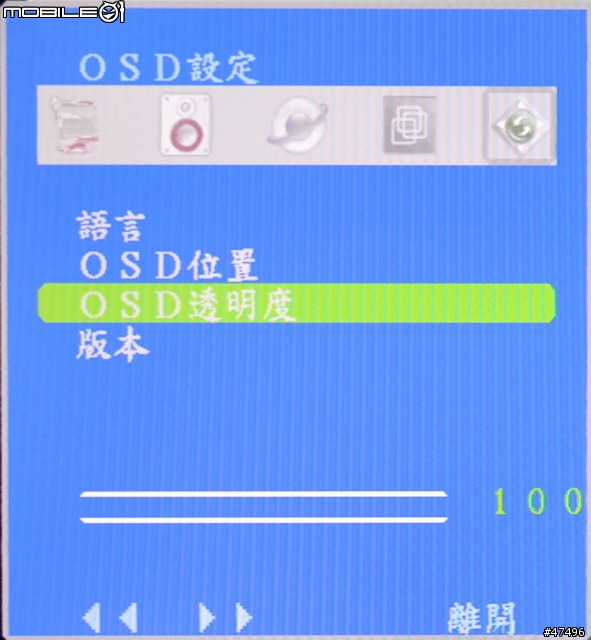

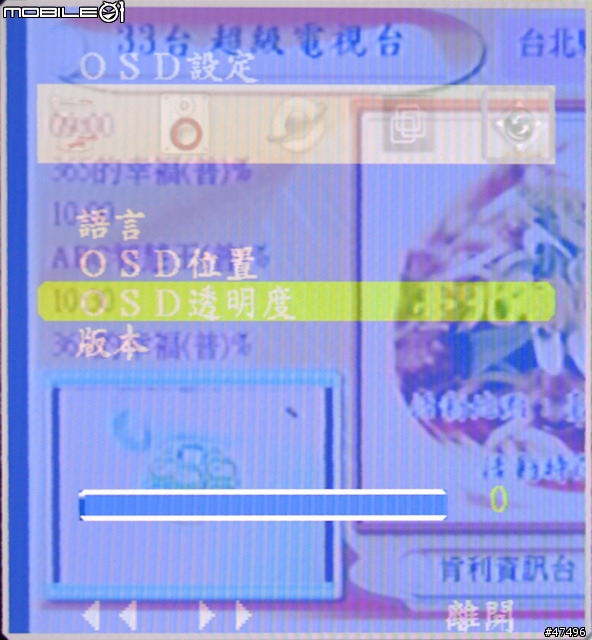

什麼是「OSD透明度」?從這兩張圖應該就看得出來,當數值為100時,OSD畫面底色無法被穿透,而數值越往下降,則底色會越來越淺,越來越透明,與放映畫面重疊。


檢視照片的EXIF資訊

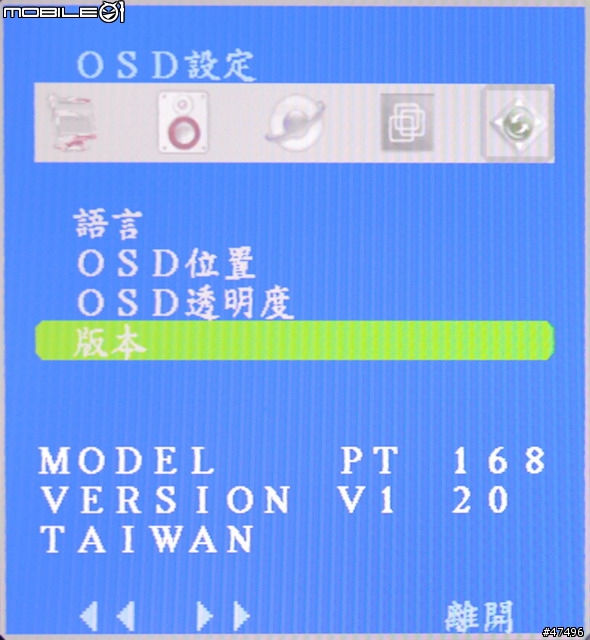

PT-168A的軟硬體版本資訊。

經由PT-168A硬體、選單逐項說明之後,相信會員們對於這部器材的基本功能,應該都有比較清楚的認識,當然,器材不是靠數據定輸贏,特別是這類強調畫質表現的產品,如果不來點畫面比較,相信Mobile01的會員們也無法感受PT-168A的實際影像再生品質。

不過在會員們觀看影像表現前,我先說明翻拍用攝影器材,以玆公證;機身為Nikon D200,鏡頭Tamron 28-75mm f2.8,設定ISO400,WB多雲,光圈f4,快門1/40秒,原始拍攝檔案為Jpeg Fine,所有登在Mobile01的測試畫面都僅作縮圖或裁切處理,並未進行任何色彩、解析度修正。另外,由於翻拍液晶螢幕時,如需對焦精確則難以避免拍出面板晶格,所以接下來的測試畫面中多會看到少許條紋干擾,實際觀賞時並不會有這些問題,請會員們不用多慮;至於為何將WB設在多雲,這也是經過我多年來測試顯示器材累積經驗所得,由於翻拍環境的現場光線和螢幕的色溫間要取得平衡不易,經過反覆測試,我發現當WB設於多雲時,最後翻拍出來的色調與現場所見最接近,雖無法完全相同,卻已大幅減少誤差值。


檢視照片的EXIF資訊


檢視照片的EXIF資訊

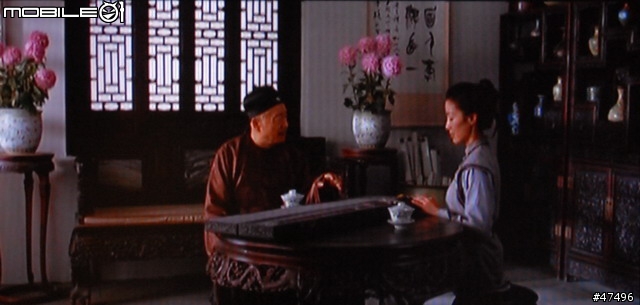

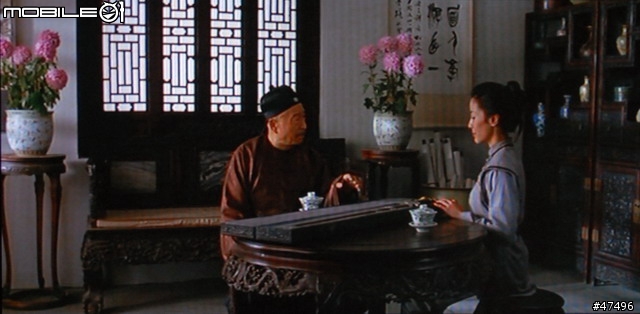

這兩張圖,上圖為Video輸入時的畫面,下圖則是用色差輸入480i訊號,可以看得出來色調、解析度明顯有差異;Video輸入時色彩偏淡,色溫稍冷,色差輸入則色溫較暖,兩者以後者較接近原始訊號,而Video輸入時,則建議使用者將色彩數值調高,才能看到比較鮮豔的畫面。

接下來就是PT-168A重頭戲,到底不同解析度輸出時,畫面表現差異如何呢?


檢視照片的EXIF資訊

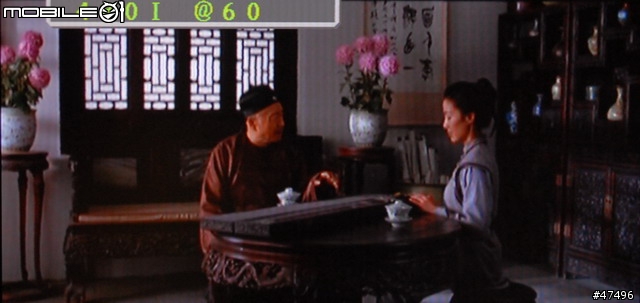

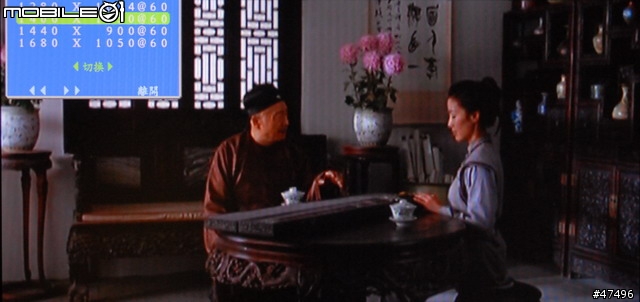

480i輸入,640×480解析度輸出;附帶說明,畫面左上方出現的灰框是切換解析度後短暫出現的狀態標示,實際上放映畫面時,這個灰框約數秒後就會消失。


檢視照片的EXIF資訊
480i輸入,800×600解析度輸出


檢視照片的EXIF資訊
480i輸入,1024×768解析度輸出


檢視照片的EXIF資訊
480i輸入,1280×1024解析度輸出


檢視照片的EXIF資訊
480i輸入,1400×1050解析度輸出


檢視照片的EXIF資訊

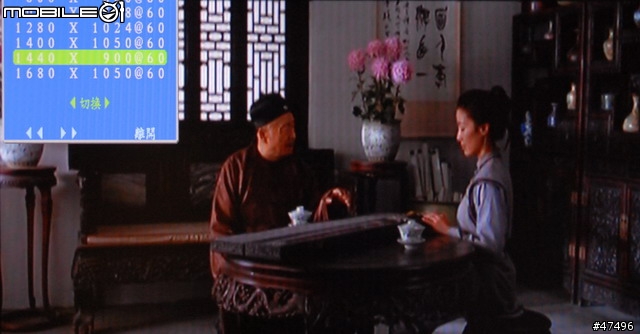

480i輸入,1440×900解析度輸出,由於是16:9畫面在4:3螢幕顯示,影像會變形。


檢視照片的EXIF資訊

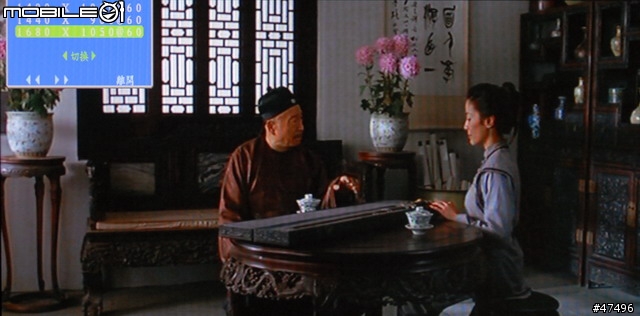

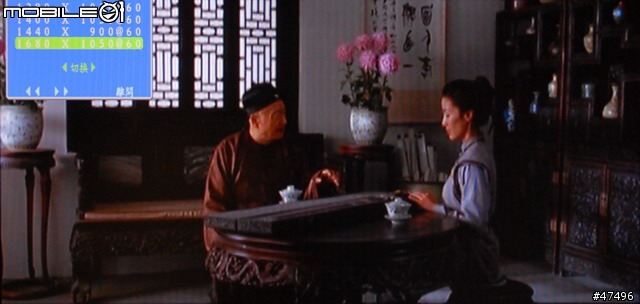

480i輸入,1680×1050解析度輸出,16:10畫面,當在4:3螢幕顯示時,同樣有少許變形問題,但較輕微。

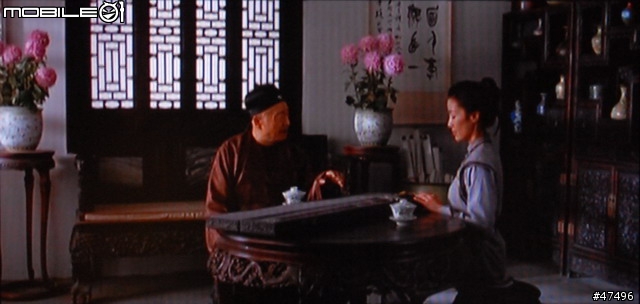

前面都是以480i色差視訊,也就是尚未經過倍頻處理的訊號輸入PT-168A所顯示的畫面,接下來則用480p色差視訊輸入,檢視640×480、1280×1024和1680×1050解析度輸出的畫面表現。


檢視照片的EXIF資訊
480p輸入,640×480解析度輸出


檢視照片的EXIF資訊
480p輸入,1280×1024解析度輸出


檢視照片的EXIF資訊
480p輸入,1680×1050解析度輸出

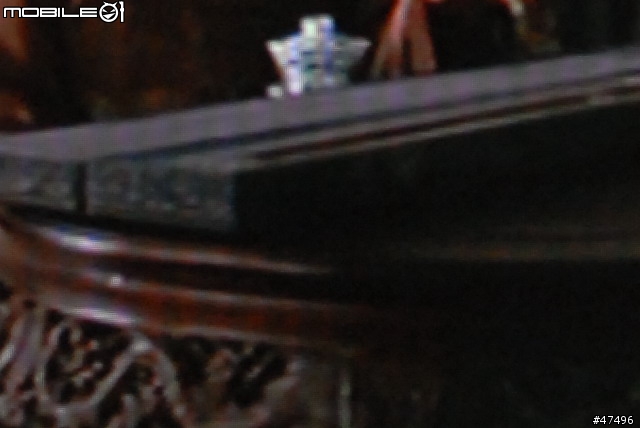

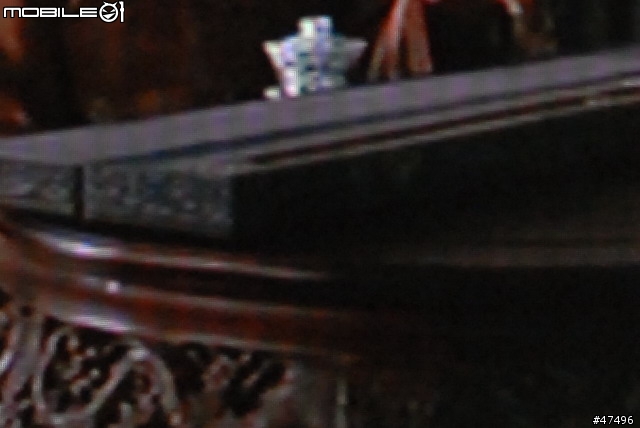

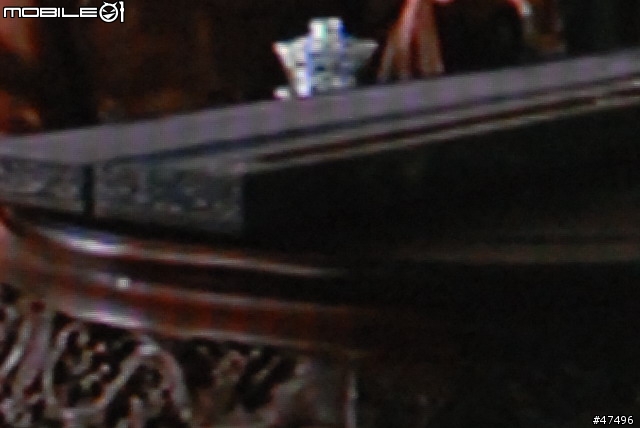

從上述照片中,相信大家可以約略看出解析度少許變化,而480i、480p影像表現也有差距,不過在此畢竟只能看到縮圖,到底用千萬畫素翻拍之圖片擷取1:1影像後的解析度比較,結果如何,請看以下圖片。


檢視照片的EXIF資訊
480p輸入,640×480解析度輸出


檢視照片的EXIF資訊
480p輸入,1280×1024解析度輸出


檢視照片的EXIF資訊
480p輸入,1680×1050解析度輸出

從上面三張照片的表現,應該能讓大家更清楚解析度變化後的改變;不過乍看之下,1280×1024與1680×1050間的差距很少,幾乎難以分辨,難道PT-168A虛有其表?其實不然,原因在於L568面版僅有1280×1024解析度,就算是送入1680×1050訊號,仍會Scaling為1280×1024顯示,因此翻拍出的畫面才會有十分近似的表現。

PT-168A也提供PIP子母畫面以及POP頻道預覽的功能;PIP功能可讓使用者同時看到電腦和電視或影片畫面,其中子畫面還有1/4和1/9影像大小的選擇,不過想使用PIP功能一定需有電腦訊號輸入時才行,且啟動PIP功能後,PT-168A僅能接受1280×1024解析度以下的電腦訊號,而視訊畫面部分則也只有TV、Video和S-Video輸入可見,無法看色差輸入的訊號,這一點稍稍有點遺憾。至於PT-168A的POP頻道預覽功能,則會以九宮格畫面循環播放不同頻道現在播出的節目影像,方便使用者找到想看的節目。


檢視照片的EXIF資訊

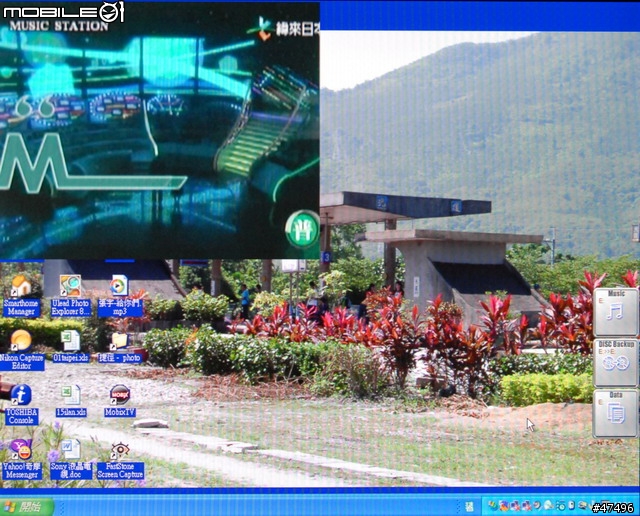

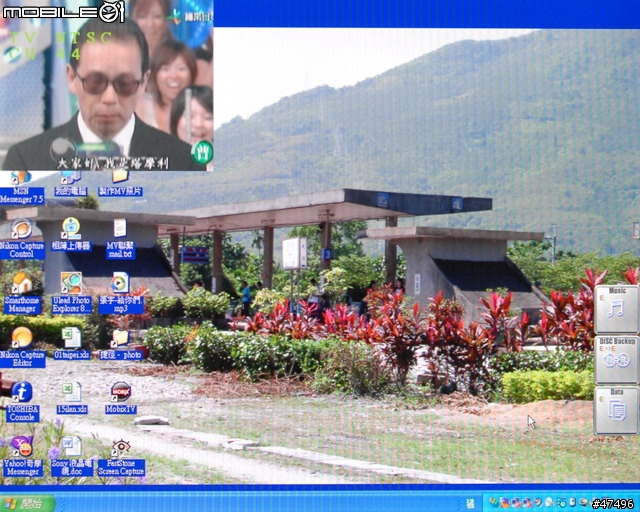

PIP功能,1/4子畫面


檢視照片的EXIF資訊
PIP功能,1/9畫面


檢視照片的EXIF資訊

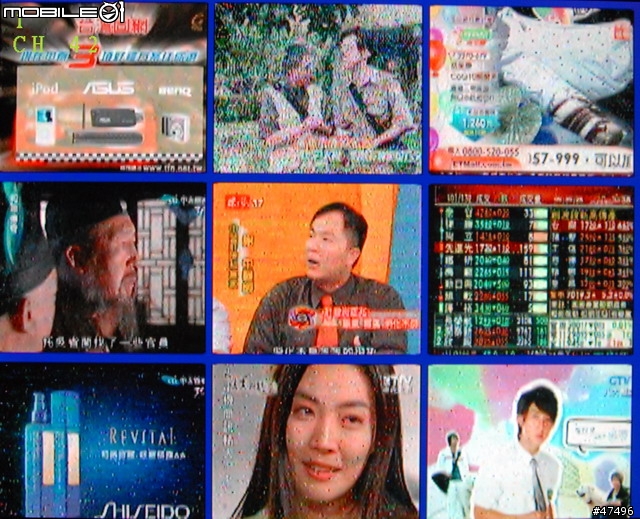

POP功能,頻道預覽

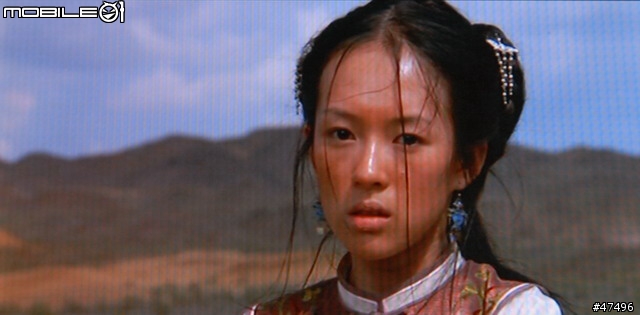

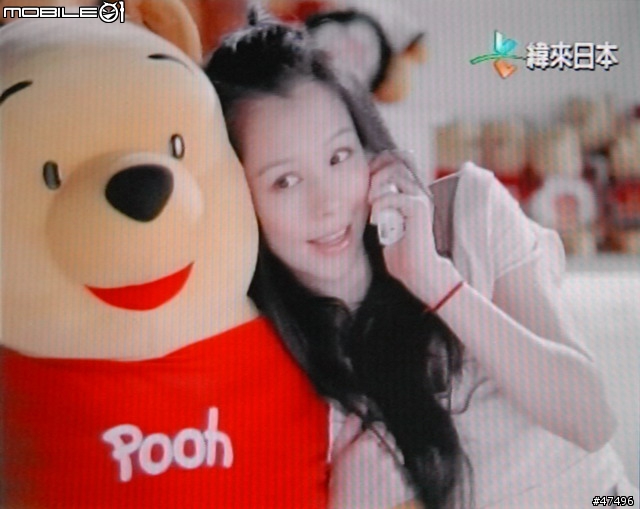

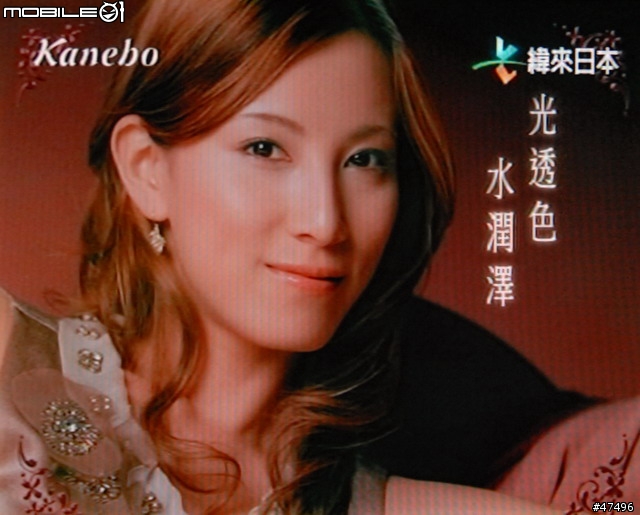

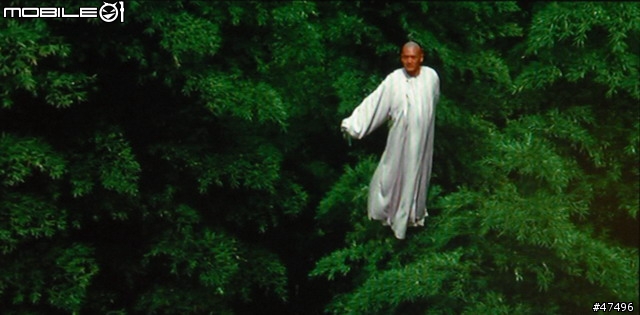

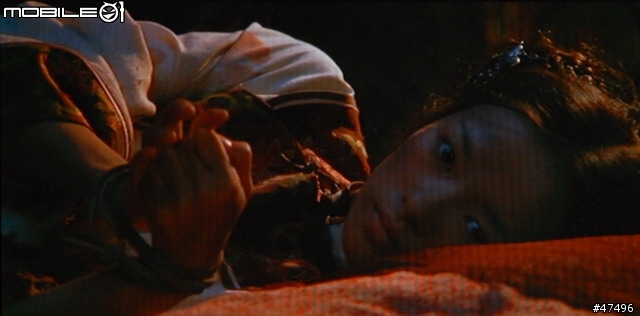

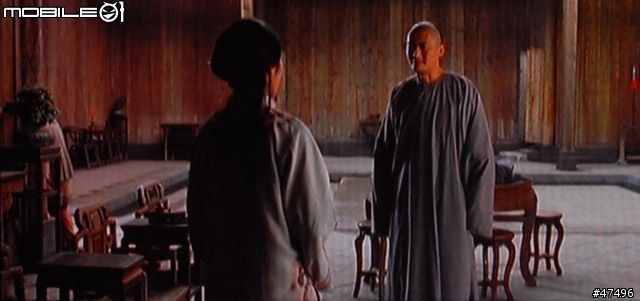

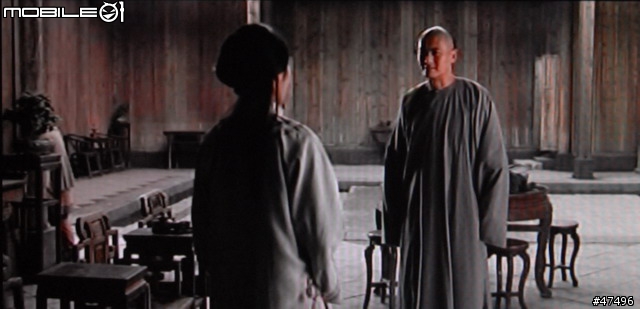

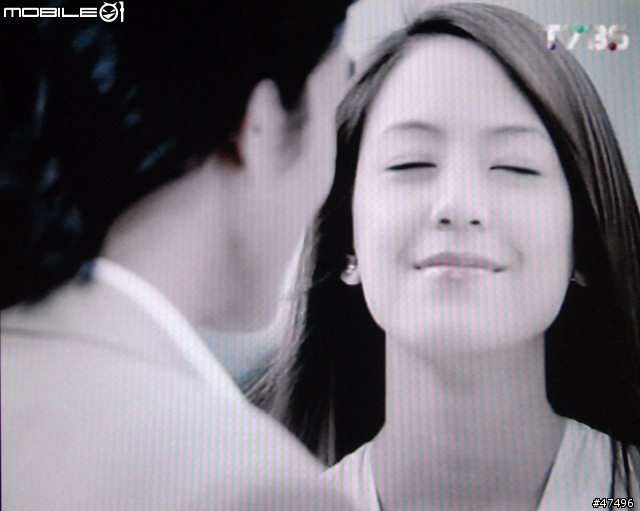

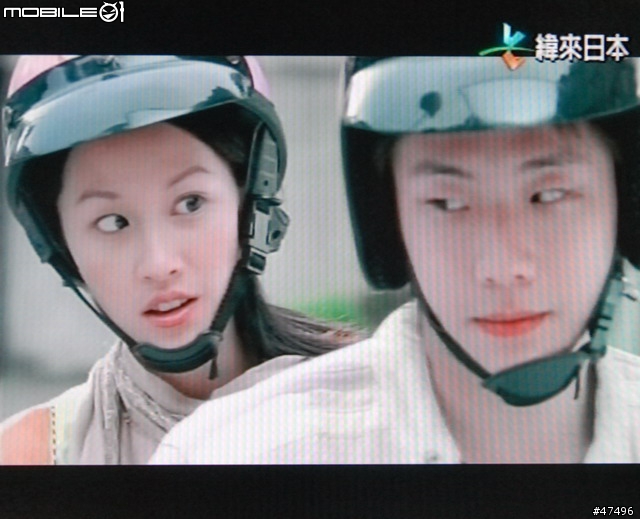

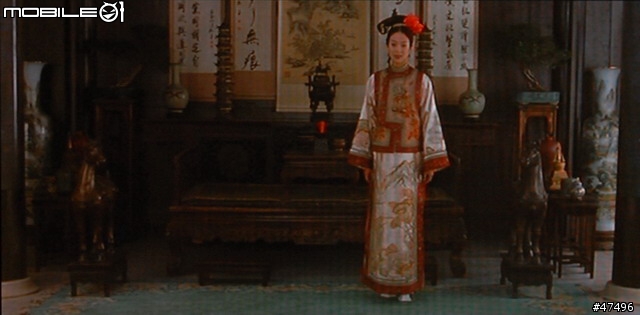

看到此處,相信會員們對於PT-168A的實際表現應該有一定的認知,為了能夠更完整呈現PT-168A的顯示畫質,接下來則是我翻攝自電視廣告、「臥虎藏龍」DVD影片480p輸出的影像。


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊

最後,就我自己的使用感受來評價PT-168A,不可否認,高達1680×1050的解析度輸出確實很誘人,而且經過實際再生畫面的比較後,PT-168A的影像表現真的很不錯,如果你只是期盼能讓液晶螢幕多出收看電視節目的功能,也希望可以看到更細膩的畫質,PT-168A的確已經符合需求。不過PT-168A與Eizo螢幕配合時再生的畫面都有些許偏紅的狀況,雖然我試圖用色度調整補救,但是仍很難完全修正,最後仍以原廠設定值呈現,由於這一點攸關電視盒及螢幕特性,所以我也希望若有會員正在使用這款電視盒,可以分享你的看法。

至於PT-168A的操作親合度,扣除電源燈號的部份,我倒是給予PT-168A高度評價,因為遙控器上的各組按鍵反應都很快,而且功能標示的辨識度也高,PSA還內附一張中文標籤貼紙,可以方便不習慣看英文的人貼在遙控器上,因此若就硬體設計來說,PT-168A的完成度極高,的確是部好器材。
