掙扎
最近有鑒於拍我兒子的表演活動發現: 照片無法記錄整個過程.
這實在是可惜的一件事. 小朋友天真的表情, 照片只能片段的節錄. 就算用相機的動畫錄影, 效果也是奇差, 不能登大雅之堂. 於是採購DV就成為紀錄兒童成長的下一目標.

乘著這次到日本開會, 決定給他敗一部DV回來用, 於是開始市場調查...
想不到 "HDV" 這種次世代產品已經上市一陣子了, 為了趕上時代, 立刻拋棄 DV 採購計畫, 直接上探 HDV. 其實這也考量到世代交替, HDTV 的來臨, 而目前 HDV 的價格又往下調整, 已經很接近 DV 的價格了. 既然要採購, 那就一次到位吧!

蝦米洗 HDV, 這可能是不少人的疑問? 蝦米洗 1080i? 這些規格應該不乏在網路上容易找到.
但是還是簡單的標一下規格.............目前 HDV 標準格式就是以1440X1080 為主
一般我們看 DVD 都只有 720x480, 也就是只有 HDV 的 1/4 解析度
你家的高解析 LCD, 也只有在高清影片或者 HDV 的影片下才能有最高解析度的顯示
想想自己能拍出像日本BS才有的高解析影片, 光以這個理由, 就對 HDV 充滿了無限的幻想...

老實說, 由完全沒有玩 DV 的經驗就直接越級玩 HDV 有點吃力; 不過也因為這樣就完全無 DV 的負擔了. DV 這方面的軟硬體也都沒玩過, 那麼就當作是個玩影像入門生手, 大家一起來切磋吧.
由於 HDV 算是極新的產品, 目前剔除龐大的專業機之外, 能選的家用 HDV 就只有那幾台, 所以要選擇HDV Camera 就容易許多.
目前選項有: Sony HC-3, Sony HDR-UX1, Sony HDR-SR1, Canon HV10

Sony HC-3 與 Canon HV10 同質性高, Sony HDR-UX1 與 Sony HDR_SR1 用光碟與硬碟拍攝, 在這裡頭, 只有一台是 Canon , 其他都是 Sony 的天下. 老實說, 怎麼會選 Canon HV10 哩? 這中間有許多掙扎與妥協, 最後的結果是看了其他網站 HV10 的試用圖片與影片, 被毒到了. 影像解析度/清晰度與防手振是我的主要考量點, 所以就賭下去買 HV10. 當然事後還是有懊惱~"為何不買SONY"的懊惱, 這在之後的軟體使用上會說明.



採購
我到日本名古屋車站前的 Big Camera 看 Sony HDR-SR1, Canon HV10, Sony HC-3 (前三大銷售排名). 當時三台都有試拍機可看, 排排照真的很方便選自己喜歡的. 可惜不准拍照, 不然就拍給各位看. 有些功能在現場生死立判, 尤其是畫質這種東西, 當時就是看 Sony HDR-SR1, HC-3 跟 Canon HV-10 比較之下, HV-10 很明顯的勝出, 無論是解析度/顏色銳度/雜訊抑制都比SONY處裡的好, 我猜測如果不是看在 HDR-SR1 的硬碟錄影的優勢, 可能 HV-10 會排到第一去.

當然沒在 Big Camera 買, 它的價錢還是不夠親切. 還是 KAKAKU.COM 上面的價錢才有在日本購買水貨的優勢. 於是還是請日本同事到東京的時候 "順便" 幫我買回來, 並且也幫我殺了價錢 (800 Yen) 這個 HV10 就正式入手.

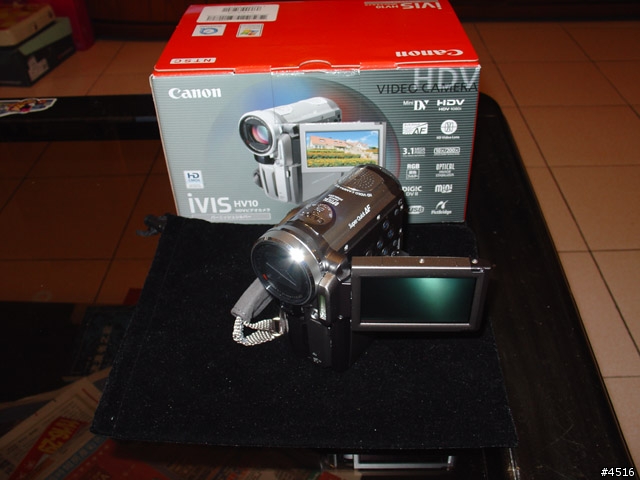

先來個開箱照. 附屬遙控器/電池/AV 線/D端子線/USB線/充電接線/光碟片

整體來說附的東西很正常, 但是對我來說不夠實用, 不過這是水貨非戰之罪, 誰叫我不住日本.
就拿 D端子來說, 台灣的電視或者錄影機幾乎都不支援 D端子. 如果能有 HDMI 接頭就完美了. 此時開始後悔沒買 Sony...
沒關係, 後面我自己改 D端子變成 "色差端子線" 自己平衡一下
還有 USB 線如果可以改附 1394 線就好了, USB 線太多了, 1394 居然一條也沒有... 玩 DV 不能沒有 1394 線呀.
還有光碟片裡面居然沒有附影像編輯, 最起碼也付個 HDV 擷取軟體吧!? 結果只有處裡照片的軟體... 只好靠自己了.
既然如此, 那就當作買壹台 "本體" 吧, 其他的就當作沒看到.

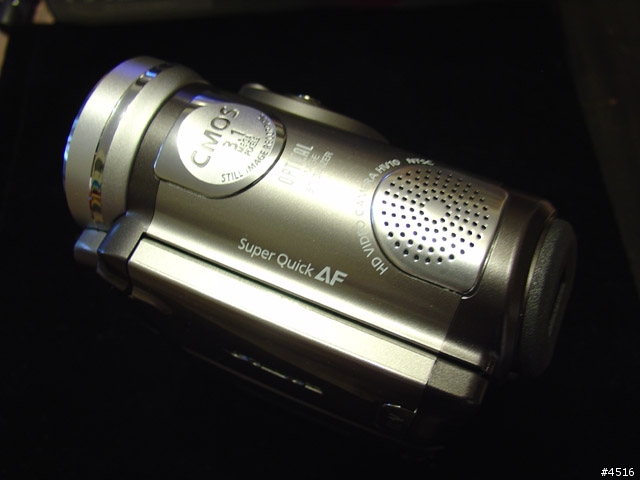

上方有個大麥克風口, 還寫著 3.1Mpixel 超快對焦...

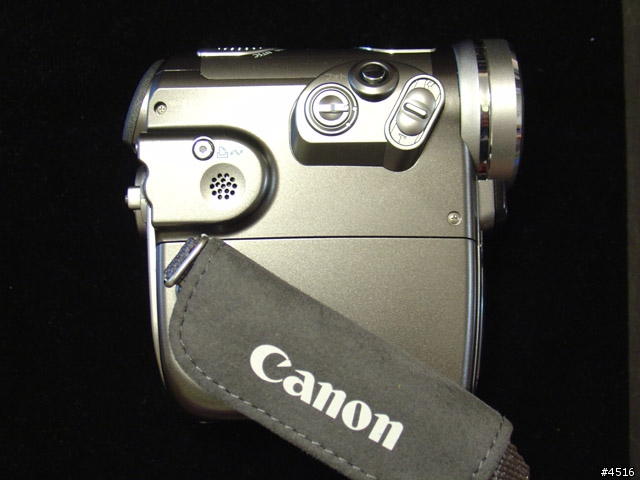

右側小洞洞的喇叭口, WT拉桿控制Zoom, 上面的按鈕是拍照, 真的是任意哦, 不管是有沒有正在攝影中, 還是只有看畫面, 就連播放中也能拍照.

只不過如果中間的 Camera 轉盤沒轉到下面, 就使用與攝影相同的 1920x1024 約 2M pixel
而Camera 轉盤轉向下, 此時就跟相機一樣, 3.1M pixel, 也有閃燈可用.
也可用 P/Auto/S 模式, 這個選擇在後面.

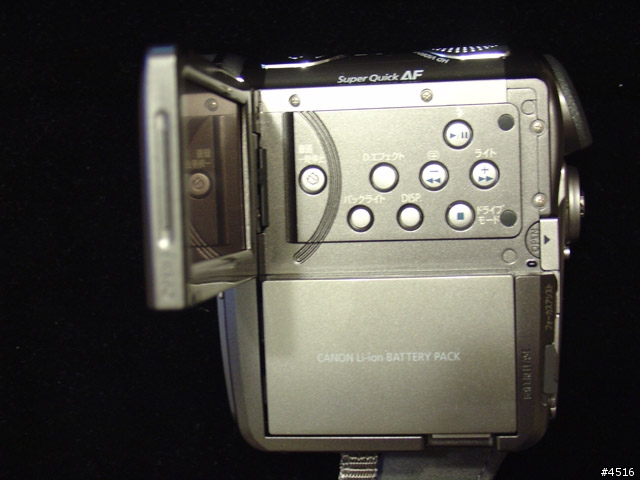

左側的播放控制按鈕

有些按鈕在攝影的時候可開啟一些附屬功能, 我記得好像 Stop 可以開啟前方的 LED 補光燈

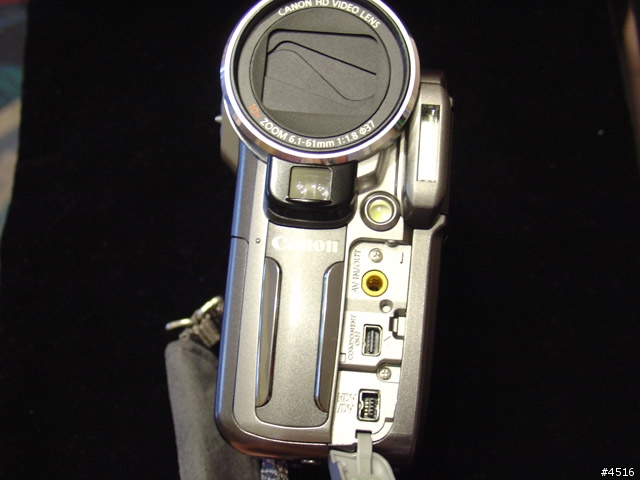

前面有LED補光燈, 閃光燈, 還有 AV端子/D端子/1394端子/快速對焦感測器

那個D端子, 我後來把它改成色差輸出了. 也就是他原來就是 "色差輸出" 只是 Canon 居然沒有出這條線, 不過 DIY 改成色差輸出不難, 而且原廠如果買這條線一定粉貴粉貴

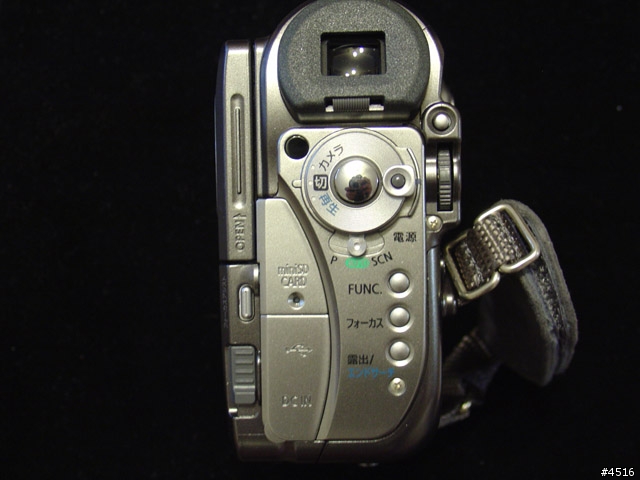

接下來最複雜的後面控制面板, 我第一次接觸都花了, 不知道如何操作

簡單的操作, 把中間的轉盤(有鎖定灰點的)往上扳就是攝影功能, 往下板就是播放的功能.
而它中間的按鈕, 就是錄影鍵, 按一下錄, 在按一下就停止.
錄影鍵的下方式調整拍攝模式, 往左是P半手動模式, 往右是S情境模式, 當然中間就是全自動模式了

接下來轉盤的下面 Func. 是功能鍵, 做功能切換, 下面那個日文鍵是焦距的開關
可起動手動聚焦, 有時候自動聚焦會錯亂, 用手動調整會比較準確
最下面的那個按鈕是可調整EV值, 或者搜尋DV帶的結束點.

右邊的萬用控制桿, 只能上下撥動, 在看照片的時候要移動位置還真麻煩.
如果要設定功能, 只需要按上面的按鈕, 開啟選單.
其實說明書裡面有寫這些功能, 但是都用日文寫的, 日文看不懂呀, 所以把操作心得寫一下

螢幕除了可以轉任何方向之外, 也可以翻轉過來當背面的螢幕


HDV 買回來, 這才發現不妙了, 好像是敗家的開端. 一個次世代的產品需要次世代的設備配合才能發揮效能, 如果純買一套 HDV, 沒有 HDTV, 沒有高效能的電腦, 沒有高解析的播放設備, 這 HDV 就變成多餘的高解析攝影機. 好裡嘉在, 之前買的 32吋 LCD TV 還有1080i的能力, 這部份就不用另外投資了. 可是這台要看 1080i 只能用色差端子輸入, 雖然 DVD/XBOX 都有色差端子連接, 可是這台 Canon HV10 卻沒有附色差端子線!? 如何是好哩?

在上網研究 D端子的規格後, 發現了一線署光, 才有了下面的改裝.



改裝
應該不少人知道 AV 端子由於信號規格相當久遠, 已經不太適合高解析的傳輸, 色差信號幾乎是目前主要規格. 當然 HDMI 接頭更是新一代的標準, 因為它是用數位傳輸的. 不過並不是所有的機器都開始支援 HDMI, 就像我家這台 LCD TV, 所以色差還是湊合著用吧.

Canon HV10 它上面的 D端子, 其實就是色差線整合端子, 在日本電視上幾乎成為標準接頭, 如果要看 "高解析衛星電視" 那就非得用 D端子. 可是到了日本海外, 哪來的 D端子?
但是既然與色差具有相同的信號線, 那就把 D端子改造成色差線不就好了, 先看以下的對應表:

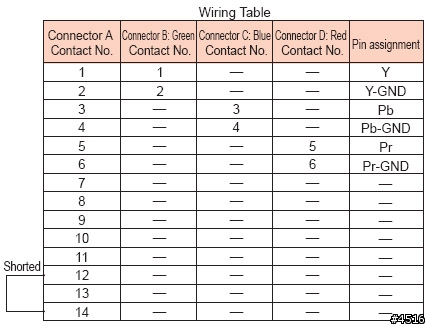

D端子轉色差線對應表

由此表可發現此端子所有的色差信號都有, 所以只需要把線接對, 很容易就改裝成色差線

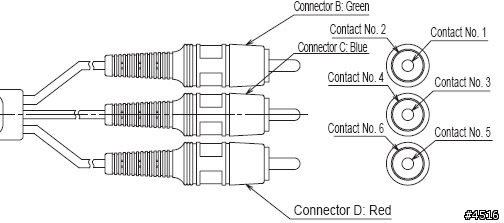

色差端子顏色排列

再由此章接頭顏色對應表, 就知可以把原本的 D接頭的每條線對應到色差的各個不同色的接頭上.
然後就對 D接頭展開手術解剖移植, 沒啥好留戀的 D端子沒路用. 剪了他!

日本D端子轉色差線 DIY

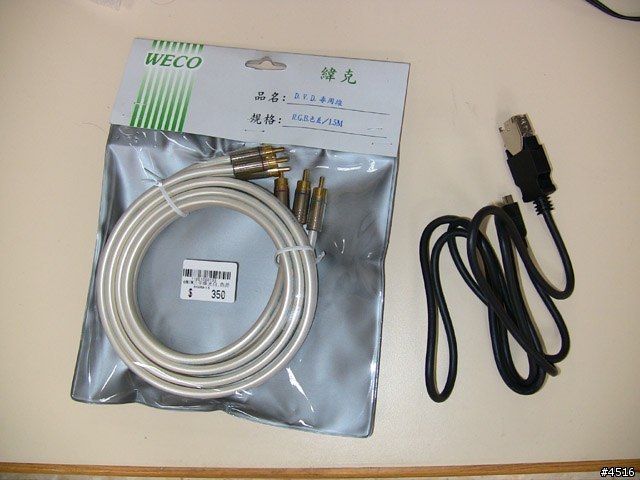

準備了一條色差線, 準備來個合體手術.

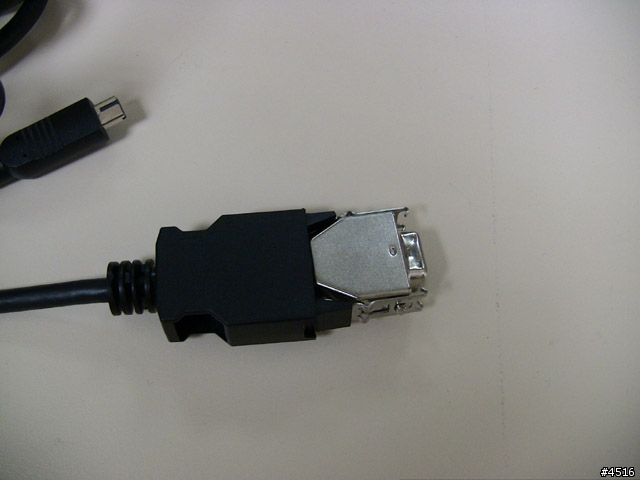

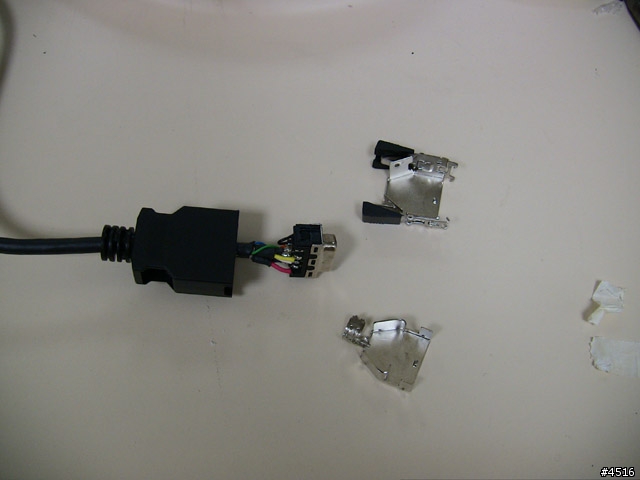

先把D端子的塑膠外殼退下, 露出接頭


然後把接頭的金屬殼拆開, 露出內線

其實如果不想拆殼, 可以直接剪線, 但是拆殼的好處是, 不用動用的三用電錶就能知道每條線對應到接頭的關係, 我順便敘述線的顏色, 但是不代表每條線都用同樣的顏色對應哦. 依照我這條線的顏色:
Y是紅色, Y-GND則是紅色旁邊的地線.
Bp是白色, Bp-GND 也是白色旁邊的地線, 不過好像與Pr-GND 接在一起
Pr是黃色, Pr-GND 也是黃色旁邊的地線
其他的線就可以不必管他, 通通剪斷吧

連起來後用膠帶隔離, 防止短路.

本來想用熱縮套管做, 可惜一時找不到適合的尺寸, 就用膠帶包了

再將原來的塑膠外殼套回接點保護起來, 免得以後不小心拉斷

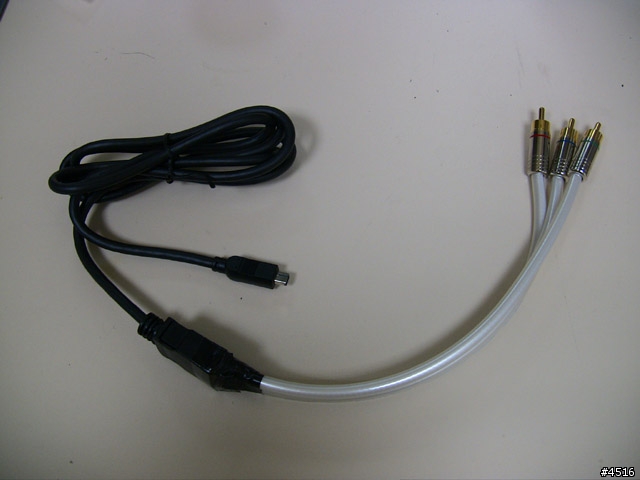

好了, 色差線也做好了, 1394線也買了, 新的 Sony Vaio筆電也到了, 可以開始將高解析信號輸出了.



輸出高解析
接下來要開獎了, 以上的D端子轉色差都是純理論, 由網站上查出來難免可能與事實有出入. 要不然也有可能 HV10 的色差輸出 1080i 與 LCD TV 不合??? 雖然已經用 XBOX 證明此牌 LCD TV 已經能顯示 1080i 的能力, 但是最後能不能對接起來, 真是令人忐忑不安呀!

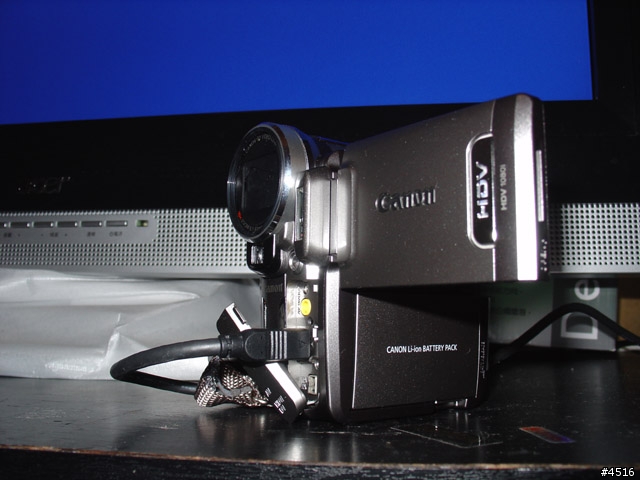

接下來跟 LCD TV 用色差線連接

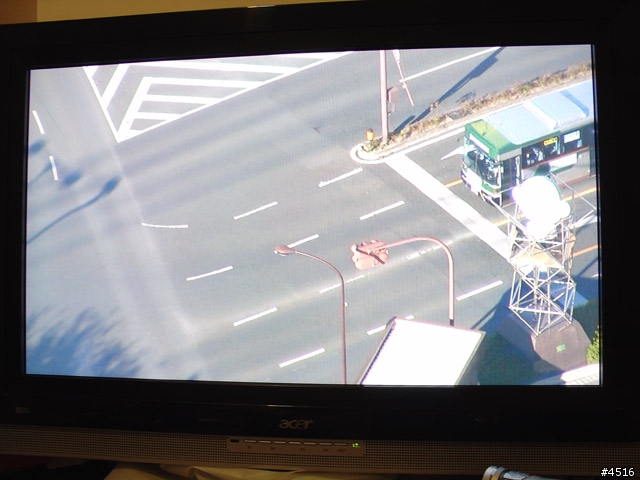

賓果~一次成功, 自己相當感動, 在日本拍的街道畫面以高解析顯示出來了

有多感動呢, 就像是自己有能力拍日本高解析衛星節目那樣感動. 上面那張是以望遠10x光學並且以手持的方式拍攝, 當然中間還隔了層 "飯店玻璃" 拍攝, 可以想像它能達到的畫質是如此的優秀.
各位看過 DVD 吧, 能拍出等同於 DVD 的 720x480 就算是極佳的攝影機了, 更何況是超越 DVD 四倍的 1080i呢. 簡直是數位相片品質的影像哦.

再貼一張由記憶卡擷取出來的畫面做比對, 當然比 LCD TV 更清晰

附加壓縮檔: 原圖壓縮檔下載

同一點把鏡頭拉到廣角端, 比對望遠端10x差多少

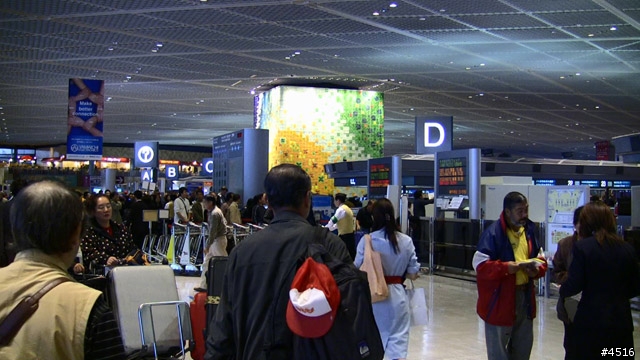

成田機場的照型牆

附加壓縮檔: 原圖壓縮檔下載

同一點把鏡頭拉到廣角端, 比對望遠端10x差多少

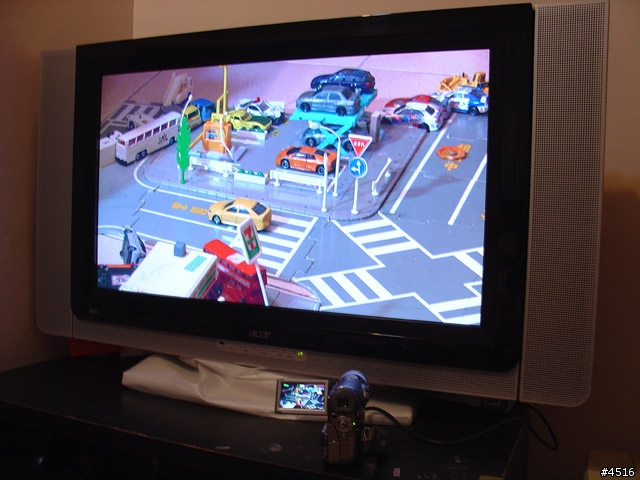

然後拍個兒子最心愛的 Tomy City


透過這個色差端子, 真正發揮了 LCD TV 的 1080i 水準, 連老婆都說真的很清楚, 然後開始質疑為何平常看電視這麼差哩? 又費了一番唇舌講解電視解晰度不足的問題...
嘿嘿~老婆這時才知道這台攝影機厲害的地方.



後記
後來將這台 Canon HV10 與我最近採購的 Sony SZ36 連接出現插曲. 高價購買的 SZ36 居然 1394是故障的!? 只好趕快去換吊這台不良品.
然後接上 Sony SZ36 之後, 使用筆電附的 Sony DV gate Plus 以及 Adobe Premiere Elements, 都只能擷取 DV 畫質, 也就是只有 720x480, 那買這麼高畫質的 HDV 豈無用武之地!!! 唉~如果當初買 Sony 的 HDV 就不會落到如此的下場, 有點懊惱當初沒選 Sony...

而 HV10 不知道是太新了, 還是名氣不夠大, 軟體支援似乎不足, 像 Adobe Premiere Elements 理論上應該可以支援 HDV, 可是卻無法看到這台 HV10 的支援方法?
後來看到 "會聲會影10" 有支援 HDV, 趕快弄一套用用看, 一開始也是不行, 後來上網下載更新檔, 才解決了 HV10 支援的問題, 當然擷取下來的畫面比 LCD TV要清楚多了, 顏色也更飽和.

也許是 HV10 的 CMOS 感光元件具有 1920x1024 的解析度, 然後降低到 1440x1020 的 HDV 錄影帶時, 具有良好的壓縮演算效果. 所以播放 1440x1024 再放回 1920x1024 的畫質能比其他的 HDV 做的更好?

整體而言解析度高, 追焦點快速, 光學防手振, 鏡頭快速移動不會有橫紋. 有了這些功能成就了紀錄兒童動作的要素, 那麼追著小朋友拍攝就少了許多顧慮. 以目前試用的感覺, 這真是一時之選. 當初買機器的疑惑, 也因為最後實拍的結果, 現在真的很安心了. 真的夠格當次世代的兒童成長紀錄機

最後將它的優缺點做個總結.
優點
●錄影畫質相當清晰, 具網路上評價可能是目前單CMOS鏡頭中最好的
●光學防手振, 強化錄影成功率. 應該說也是畫質好的因素之一
●全程包含錄影中可無限張數照相, 這讓你可免去多帶一台相機的困擾
●有快速對焦感測器, 可提高兩倍自動對焦速度
●EOS DIGITAL與相機同等抑制雜訊處理器
●有快門/曝光/光圈可調整
●有中文操作顯示, 買水貨也通
●體積重量小

缺點
●沒有 HDMI 接頭, 將來難搭配HDTV放影
●沒有紅外線夜攝
●電池電力不足, 一定得買備用電池
●軟體支援不足, 沒隨機附贈

附上一些評測網站的網址供參考:
http://www.watch.impress.co.jp/av/docs/20060823/zooma269.htm
http://videosan.web.fc2.com/HV10docs/index.html

購入價格: $95600 Yen 還在往下掉 2006/11/20($88,770)
