其實一直很想幫自己用了一年多的ASUS W3V升級CPU

只是一方面高階的Pentium-M價格一直不低、就算是ES版也不便宜

結果左等右等就給他忘卻了這件事情、直到最近無聊上Y拍搜尋了一下

發現最高階的Pentium-M 780 ES價格已經跌到一個我能接受的價位

不囉唆、直接買一顆來試試看!

賣家用掛號寄送、包裝的小巧也完善^^

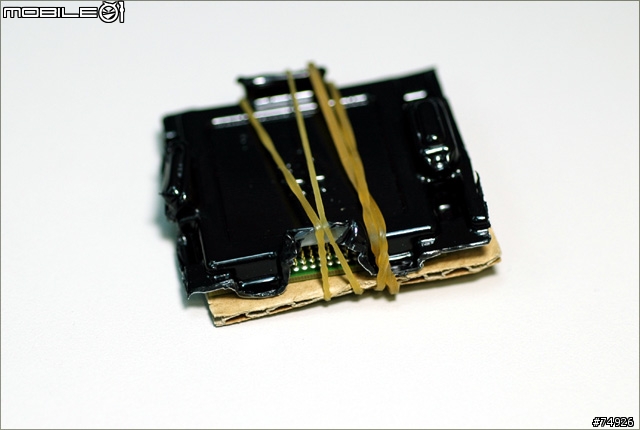

打開太空包後還有夾心包裝(沒質感的包裝、但保護性不錯XD)

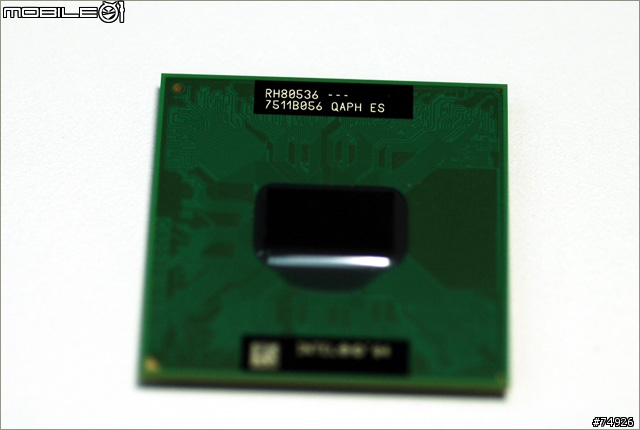

現身囉!小弟覬覦多時的P-M 780 ES處理器
ES版就是工程樣品版、通常是CPU廠商提供給下游廠商測試之用
實際上的構造跟核心是相同的、差別在於ES版不是用於販售跟流通、所以無法保固
另外NB版的ES通常沒有鎖頻問題、因為NB本身就會調節CPU倍頻來達到省電功能
而DT版的ES CPU、有些會有鎖倍頻、避免被拿去超頻使用、也有些會開放倍頻
但這類的DT ES處理器已經很難取得了.....

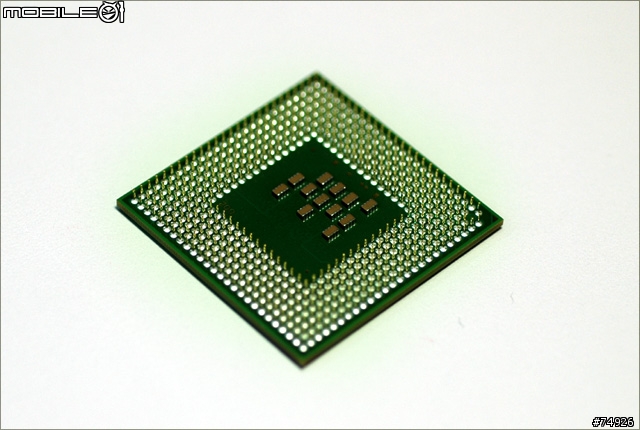

採用mPGA 479Pin封裝、說是479Pin、但實際上也是478Pin角位、差別在於他內部少一根針腳
角位總數還是478根、有興趣的朋友、不妨算一下^^

好、接著請出欲升級的NB W3V登場
在這裡我必須說明、如果你對於電腦拆裝不是很在行
而且又不算細心者、不建議你自己動手亂改NB、因為NB不如DT那邊堅實
很容易因為一時的粗心損壞、另外我們現在要改裝的是CPU、以原廠的角度來看
屬於人為改裝、按照原廠保固的原則來說、是可以不提供保固的、所以接下來的動作
屬於專業人士跟不注重保固的人比較適合、如果你覺得不想損失保固、又缺乏DIY能力
建議您看看就好、以免造成自己困擾囉^^

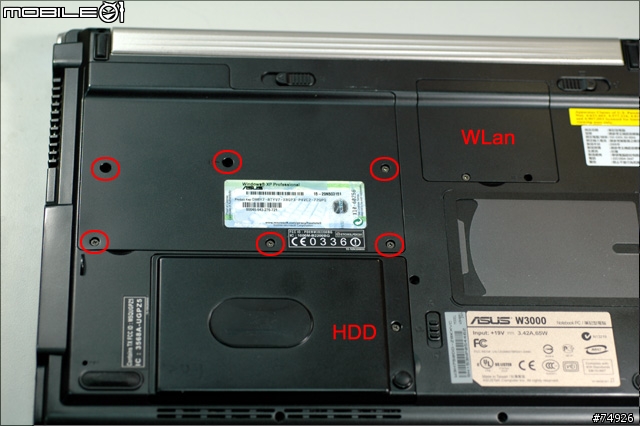

好、按圖索驥、先拆掉照片中的六顆螺絲即可、另外建議順道拔掉AC電源
電池也建議卸下、避免發生意外^^、另外標示HDD的蓋子、是硬碟所在位置
可以升級成你需要的任何容量與轉速的IDE 2.5" HDD、不過個人使用的感想
W3V在硬碟散熱很兩光、所以我僅用5400RPM的HDD而已(ASUS原廠配的是4200RPM HDD)

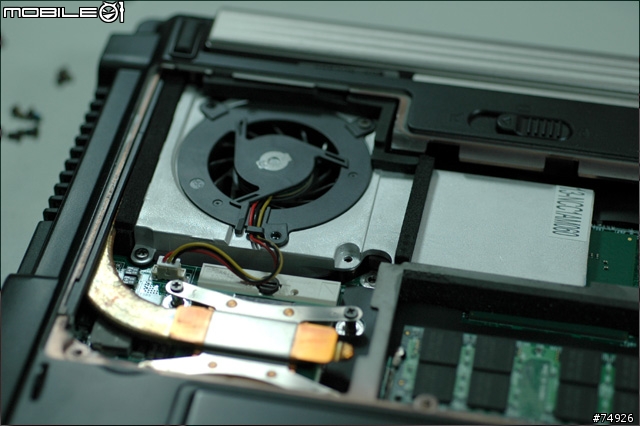

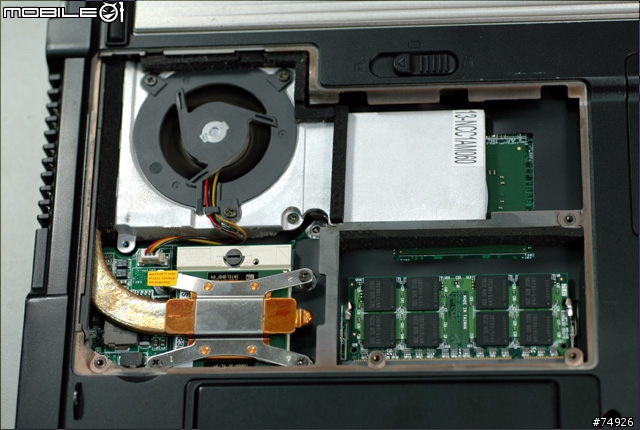

打開蓋子之後、可以看見大大的散熱風扇、還有DDR2的SO-DIMM
我這台W3V買的時候已經順道升級2GB的DDR 533、這裡看到的是其中一條
另外一條暗藏於鍵盤下方、得要回ASUS皇家請他們處理、升級DDR部分不會影響保固^^

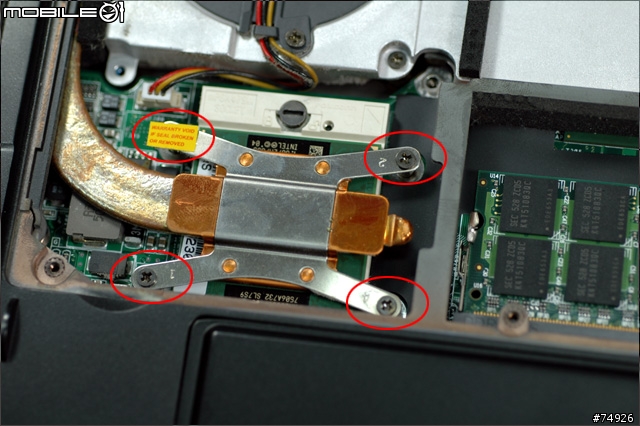

接著先鬆開CPU的四顆螺絲、也就是照片中的四個紅圈圈所示
其中一個貼著保固貼紙、小心撕下、必要的時候可以「復原」.......^^
另外仔細看、四個角落都有標示一個數字、按1~4標示、這應該是建議你安裝螺絲的順序

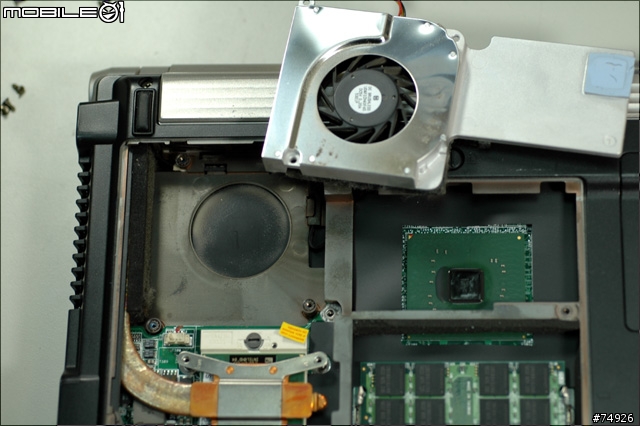

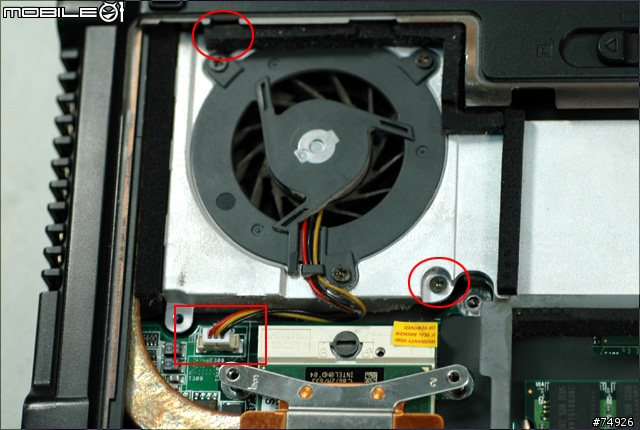

鬆開CPU螺絲之後接著拆卸散熱器本體、如紅圈中所示兩顆螺絲取下即可拆卸
要注意左上角那顆螺絲躲在軟墊裡面、而CPU散熱風扇則是風扇四周三顆螺絲取下即可拆卸
另外記得也要拔下紅色方框中風扇電源插頭、直接用手指拉起即可

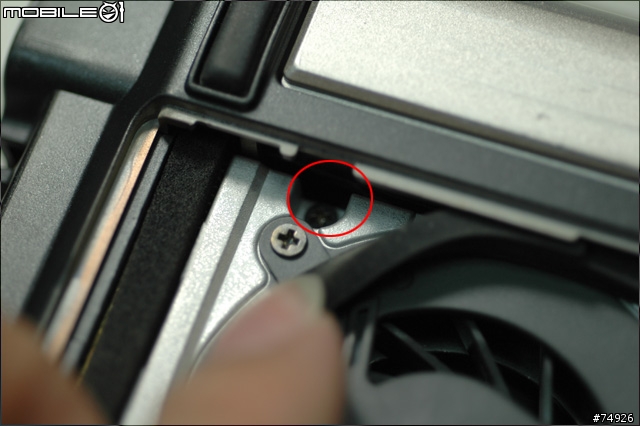

就是這顆躲起來的螺絲、抱歉、螺絲太小相機也無法對到焦....XD


取下後、真髒.....裝回前我都清理一遍囉^^

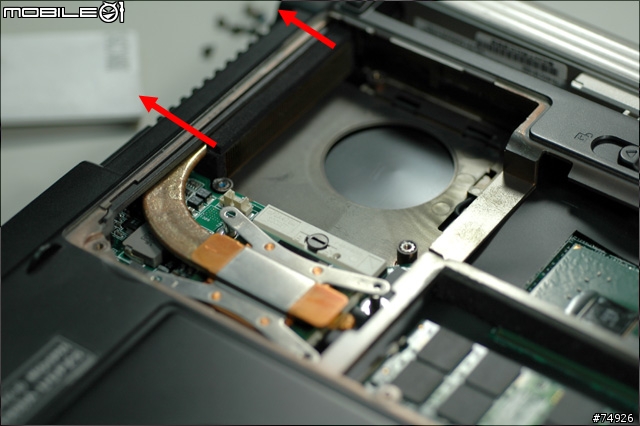

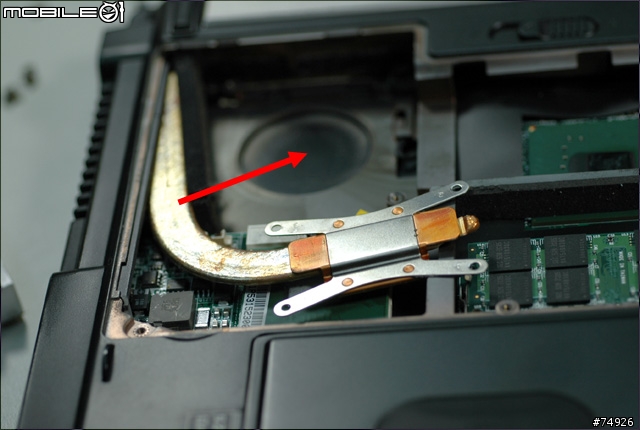

接著取下熱導管跟散熱鰭片、得要順著箭頭角度取下
由於設計的相當緊湊、得要有點「暴力」才能順利取下


取下後、可以看到Intel原廠愛用的熱溶型固態導熱介質
這種東西常溫下像硬一點的口香糖、高溫下就會溶解、一般很難取得
在這裡我會把他刮乾淨、用一般買的到的白色導熱膏代替

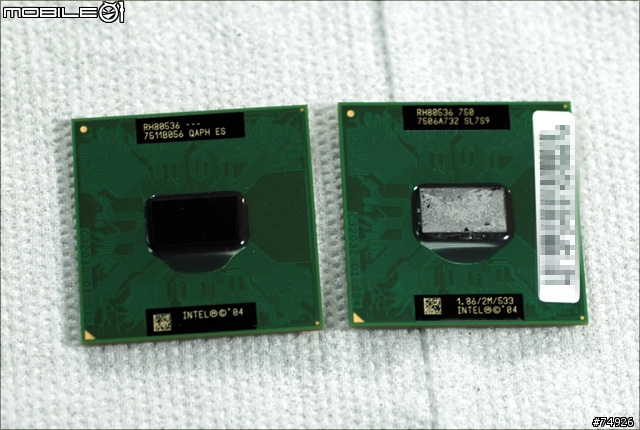

原本W3V配備的CPU為P-M 750(右)、與現在要改裝的P-M 780(左)放在一起、其實外觀是完全相同的^^

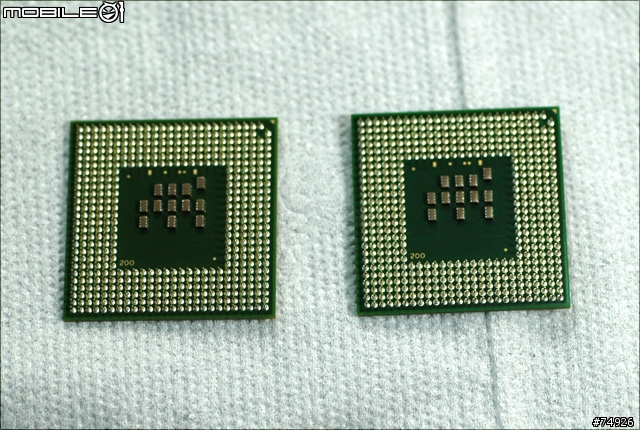

包含底部的電阻也是一樣的配置^^

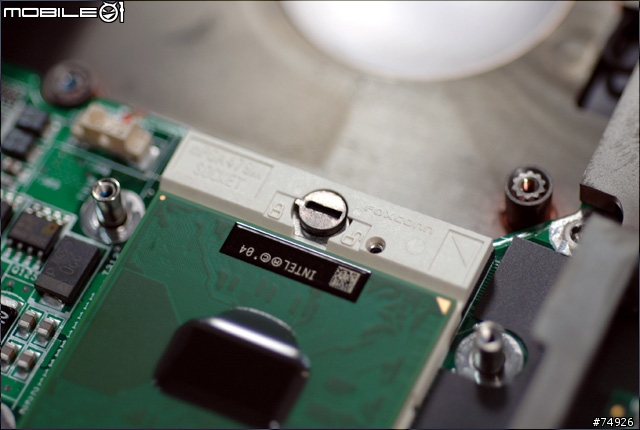

抱歉、剛剛忘了介紹、mPGA的Socket是靠這個「一字」螺絲來鬆脫跟固定
看著上面的圖示、這個狀態是固定、往返方向轉是鬆脫

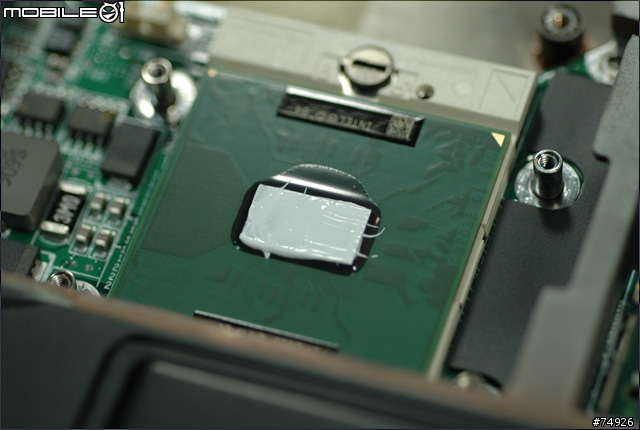

這裡用洗乾淨的手塗抹導熱膏、因為CPU散熱器的扣具相當牢靠
我有稍稍塗厚一點點、散熱器裝置上去稍微壓一下
鎖上固定螺絲後會將多餘的部分往四周擠壓出去、一定要塗抹導熱膏、不然CPU一開機就隨時會歸西
原本的導熱介質已經使用過、重複使用效果已經不好囉、所以一定要預先準備好導熱膏喔


熱導管裝置的方式、跟拔取時相反方向放入即可
角度得要橋一下、放進去後要朝箭頭方向用力推入
因為散熱器有緩衝橡膠保護、所以得用力推入才能到定位


裝置好後、鎖好CPU散熱扣具的四支螺絲、記得按照上面的號碼順序鎖上螺絲
然後裝上清理乾淨的散熱風扇跟散熱器本體、然後依照開頭的順序鎖上背蓋

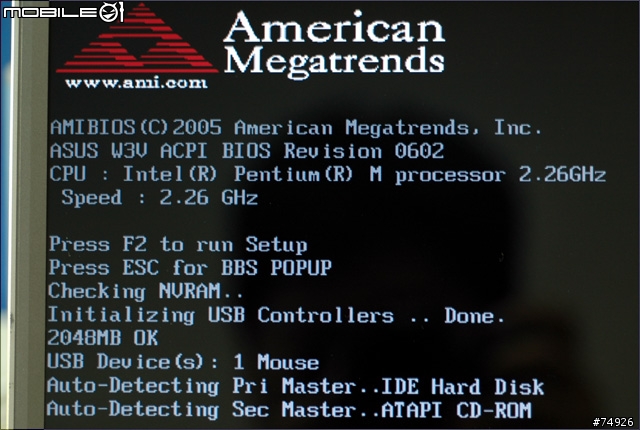

如果開機順利出現這個畫面、那恭喜你、完成CPU升級囉!


提供一些簡單的測試:

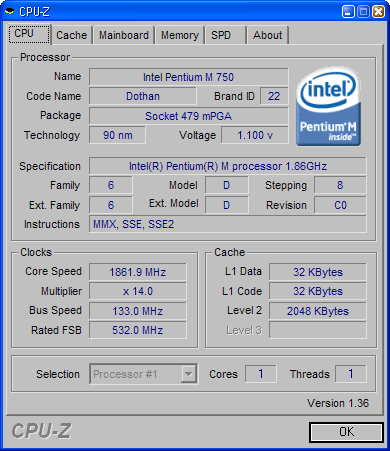

原本的P-M 750在CPU-Z的偵測資料

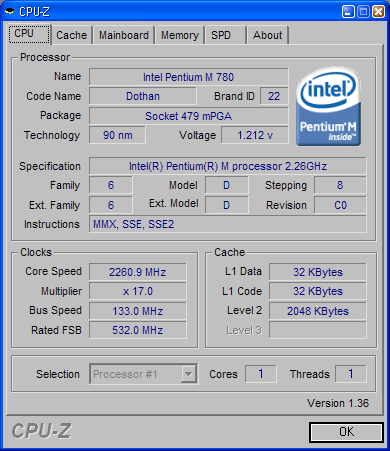

剛升級的P-M 780資料、可以看到兩者核心代號ID都相同

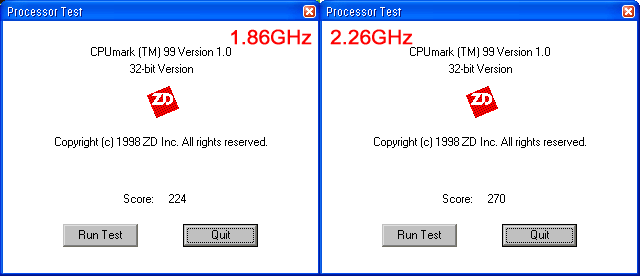

CPU Mark99測試、升級後Score由224提升到270、多出了56

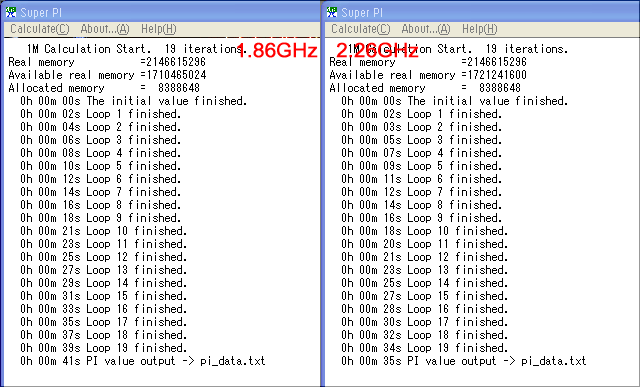

Super PI 1M測試、由41秒完成運算推升到35秒完成運算

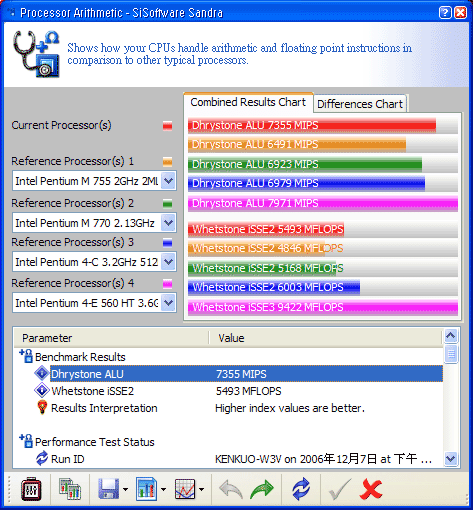

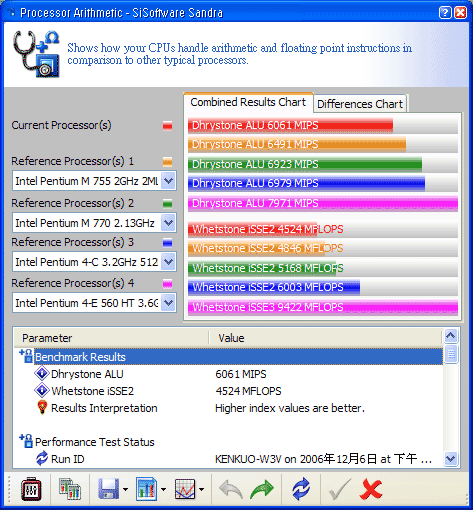

SiSoftware Sandra Processor Arithmetivc的測試:

P-M 750


P-M 780

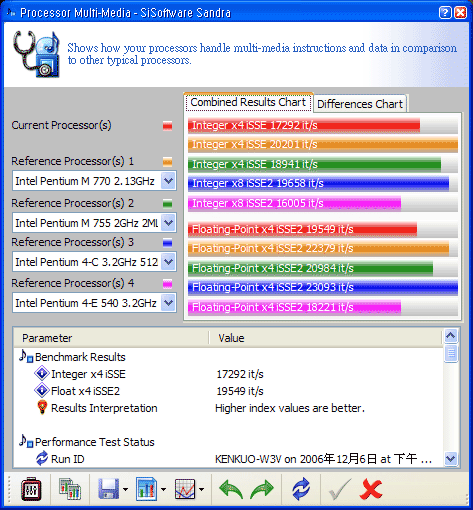

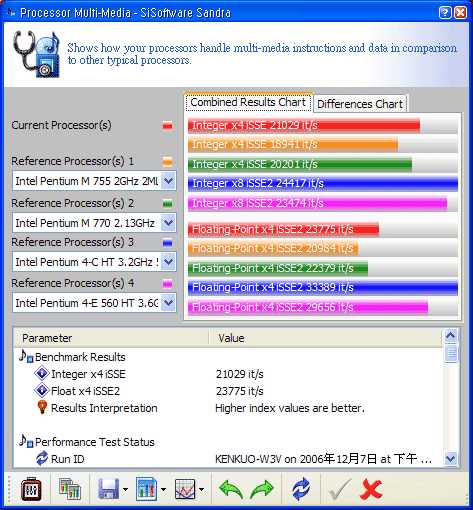

SiSoftware Sandra Processor Multi-Media的測試:

P-M 750


P-M 780


總體來說、從1.86G處理器升級到2.26G
在一些處理器的性能指標都有明顯的增長
尤其一些需要大量運算的繪圖與多媒體工具
在CPU升級之後可以有顯著的效益產生、當然RAM也得有一定的容量
互相搭配之下可以說是相得益彰、至於HDD、算是W3V的痛、除非有改善散熱的好方法
不然我還是求硬碟可以長命、而不是一味求快讓他高溫歸西而已....
畢竟硬碟掛了事小、裡面的資料沒了事大阿.....XD

結語:

基本上Pentium M系列最高階就只到P-M 780、實際時脈2.26GHz、與最新的雙核心版相比較
可能稱不上多快、但對於既有i915晶片的NB來說、已經是所能提升的最高速處理器了
在一些參考性指標上面780的P-M處理器、已經接近Pentium 4 3.6GHz處理性能
而搭配上我原本就已經升級的2GB RAM、相信這台NB應該還可以讓我操個一年半載
尤其我最喜歡的「AOM神話世紀-泰坦」、我終於可以跟十個電腦AI對戰而不延遲了
只是W3V本身的散熱性能不是太好、建議升級後要搭配「RMClock」降電壓使用
如果有NB散熱座更好囉!

另外ASUS W3V在拆裝上面也還算容易、上面的所有拆卸動作所動到的螺絲
也都是同一規格尺寸、所以只要一支工具即可完成、安裝的時候也不用顧慮是否有「用對螺絲」
這點也是值得給他拍拍手的、如果你手邊有W3V或是同等級同世代的NB
也跟我一樣覺得原有的速度不夠快、不妨考慮一下直接升級他的大腦(CPU)
起碼可以多撐一陣子囉!^^
