在2006下半年度開始,Intel平台因為Core 2 Duo的推出而火熱了起來
Intel方面除了先前的975X晶片組,也推出新款的P965來增強產品線

Nvidia推出了nForce 590 Intel Edition,因效能與超頻能力不夠好
上個月也緊急推出新改款的Nvidia nForce 6系列來支援Intel平台

ATI方面,除了之前在AMD上有939/AM2 RD580晶片組外
Intel平台也推出RD600來抗衡其他大廠的晶片組

此次入手的是DFI LANParty UT ICFX3200 T2R/G
採用ATI最新款RD600,也是DFI久違的高階LANParty產品線

外包裝圖案已經有別之前產品,卡通造型的包裝不失為獨家特色
搭配ATI系列代表顏色-紅色

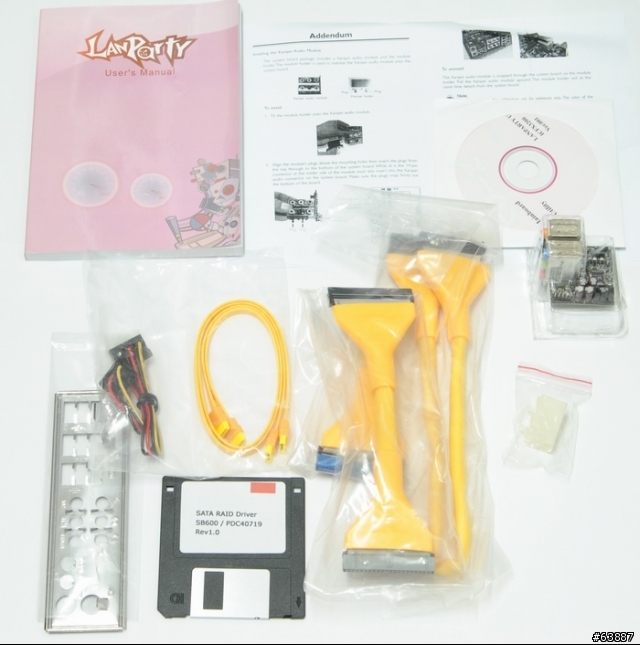

內附的配件
厚實的說明書.驅動光碟.IO檔板與相關線材

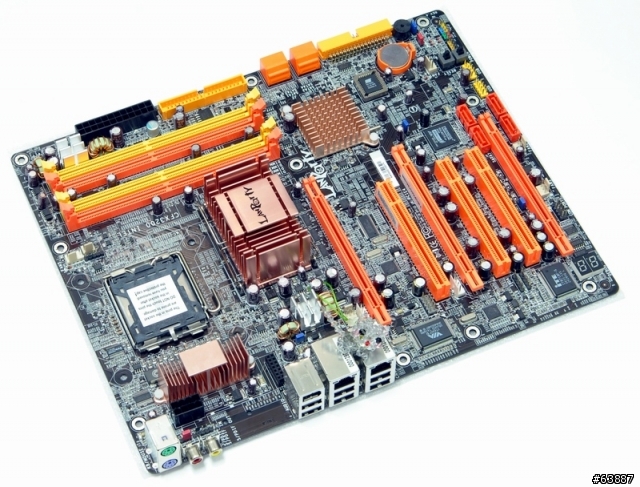

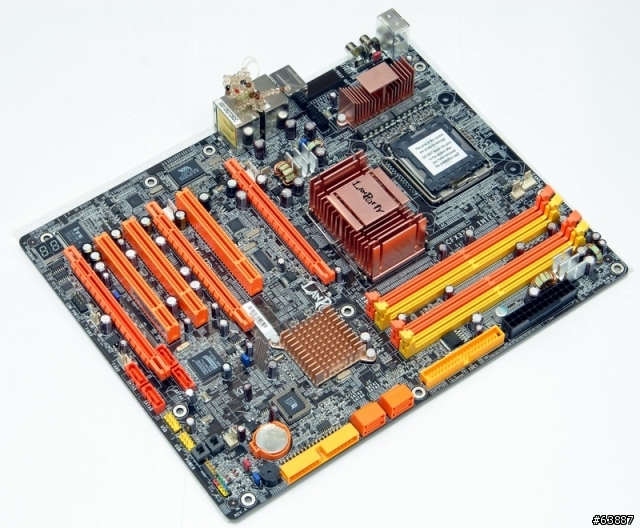

DFI LANParty UT ICFX3200 T2R/G全貌

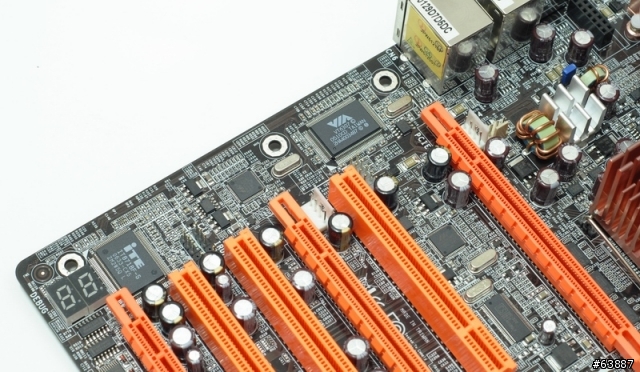

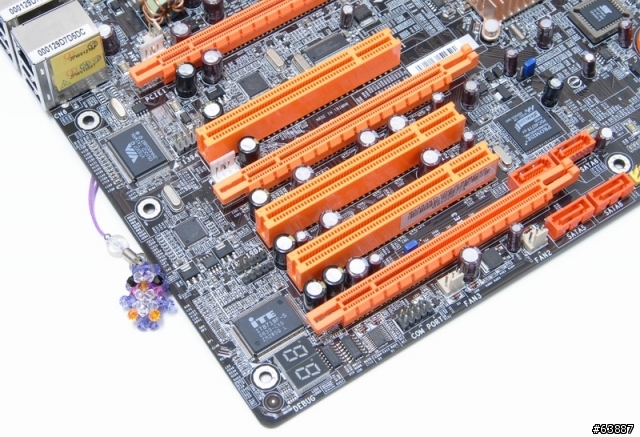

主機板左下
內建除錯燈,雙網路晶片
三根PCI-E X16(未來高階主機板主流?!),三根傳統PCI

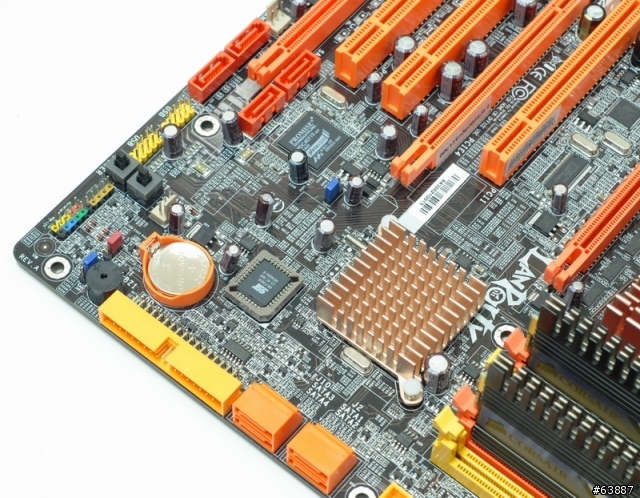

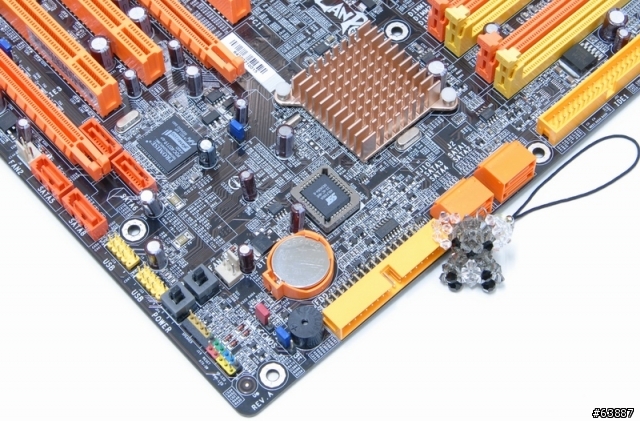

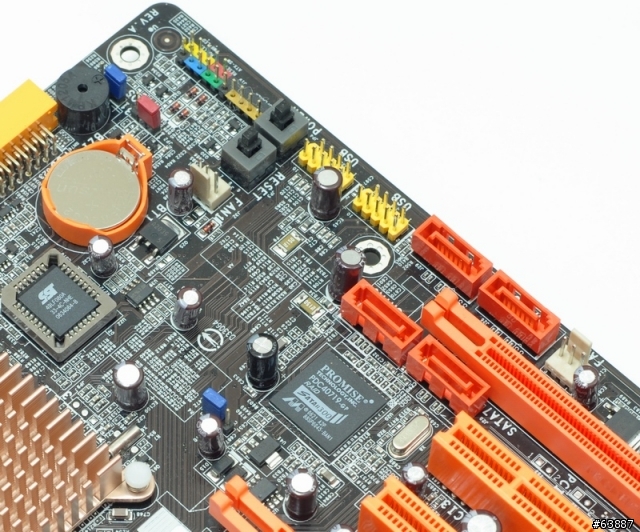

主機板右下
內建Power/Reset按鈕
南橋SB600擁有四個SATAII,支援 RAID 0/RAID 1與RAID0+1
Promise PDC40719 RAID晶片內建四個SATAII,支援RAID 0/RAID 1/RAID0+1與RAID5
SATAII裝置共有八個,擴充性十足,提供各式的RAID模式可供使用

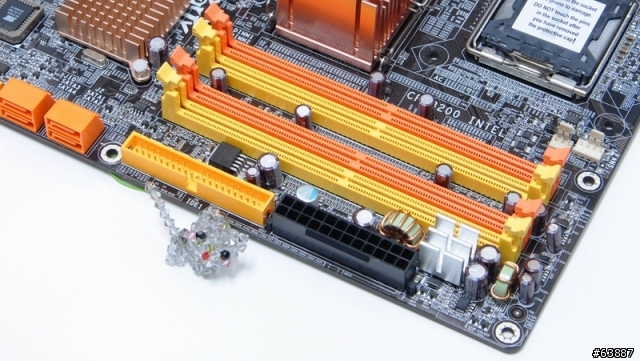

主機板右上
4DIMM記憶體插槽
24PIN電源供應與一個IDE裝置

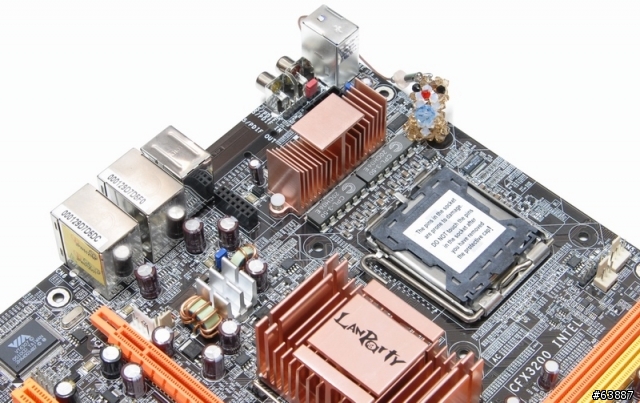

主機板左上
六段式數位 PWM,也就是Six phase digital PWM
除了供電較穩定外,也讓重量級散熱器較好安裝

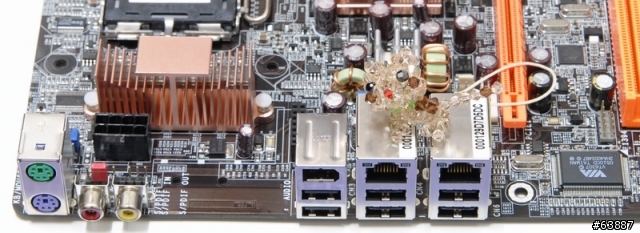

IO裝置部份(照片中未安裝音效模組)




ATI晶片組溫度比Intel/Nvidia低

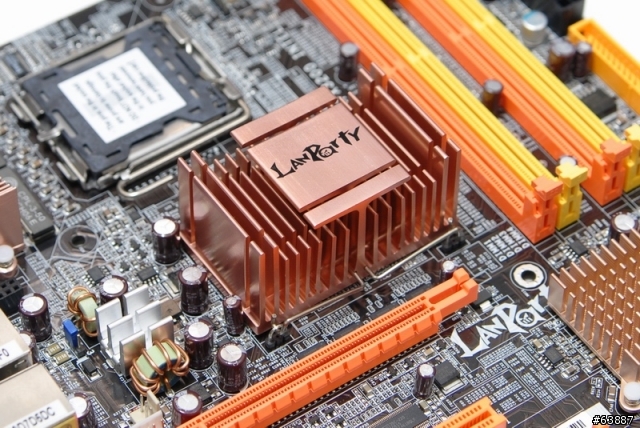

北橋使用LANParty大型散熱片質感不錯

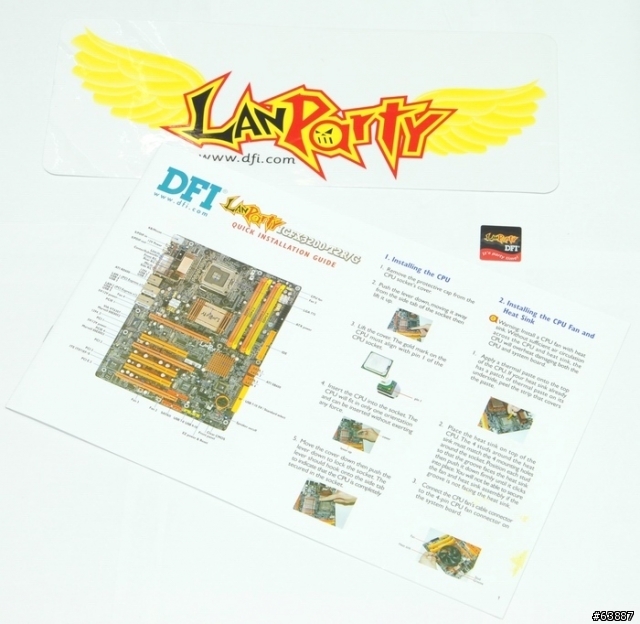

主機板下方還放著LANParty貼紙.DFI小logo貼紙與簡易安裝說明書




強調高階與超頻的主機板

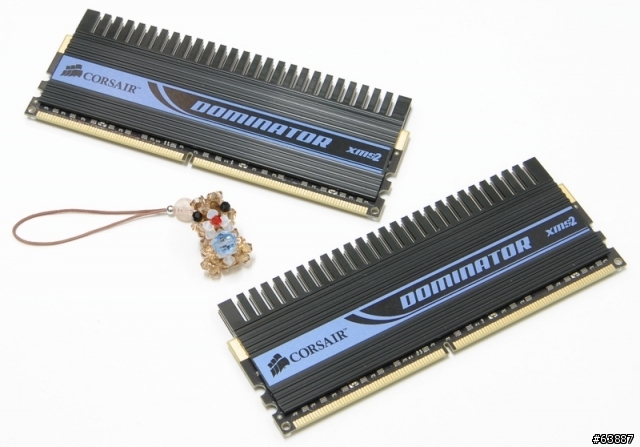

當然配上主打超頻功能的高階DDRII
CORSAIR Dominator TWIN2X2048-8888C4DF

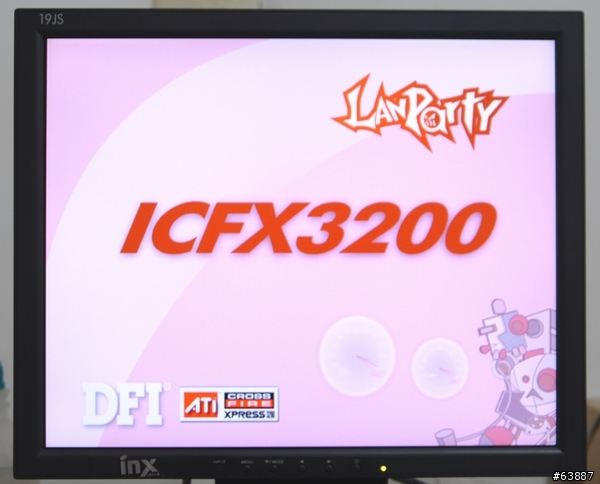

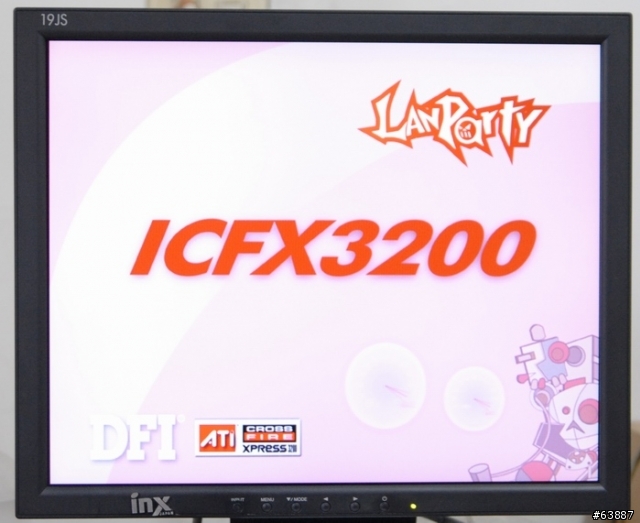

粉紅色開機畫面

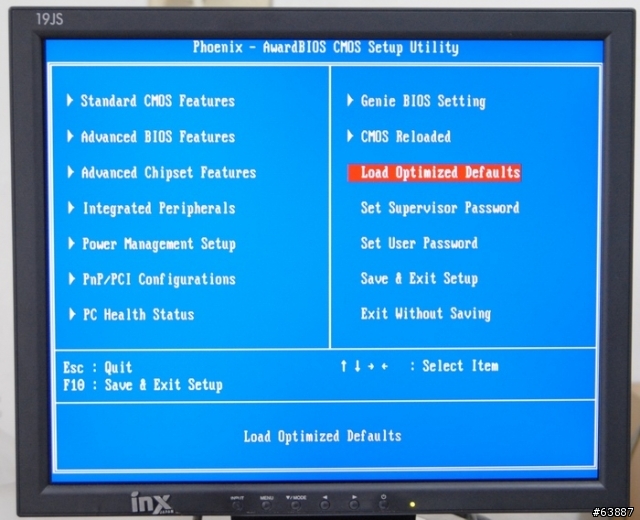

BIOS主要頁面

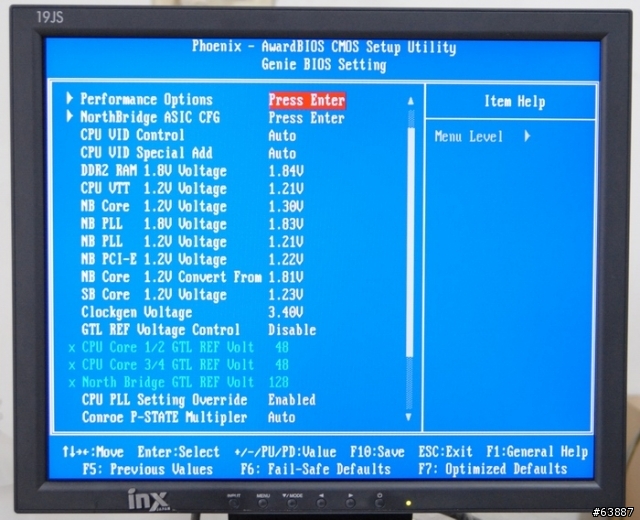

設定頁面上




設定頁面下

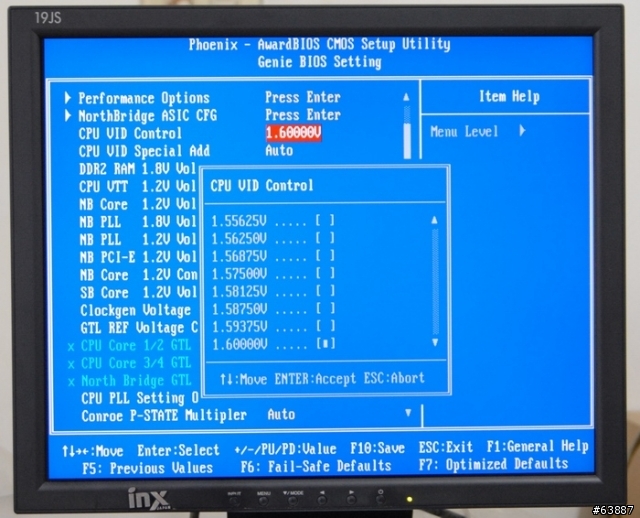

CPU第一段電壓
0.44375V~1.60000V

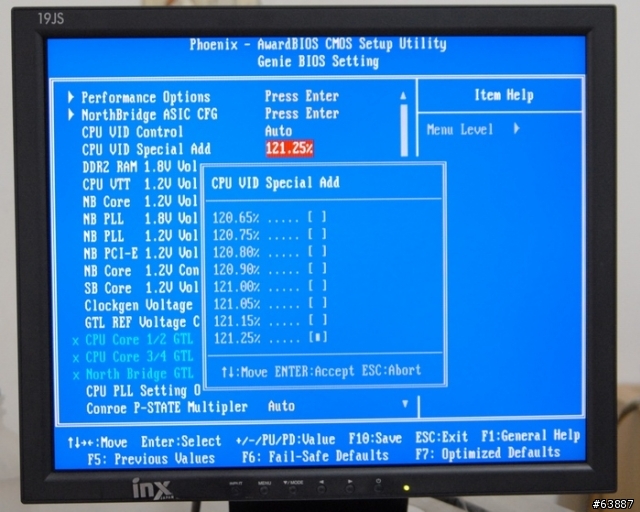

第二段CPU電壓
最高可加至121.5%

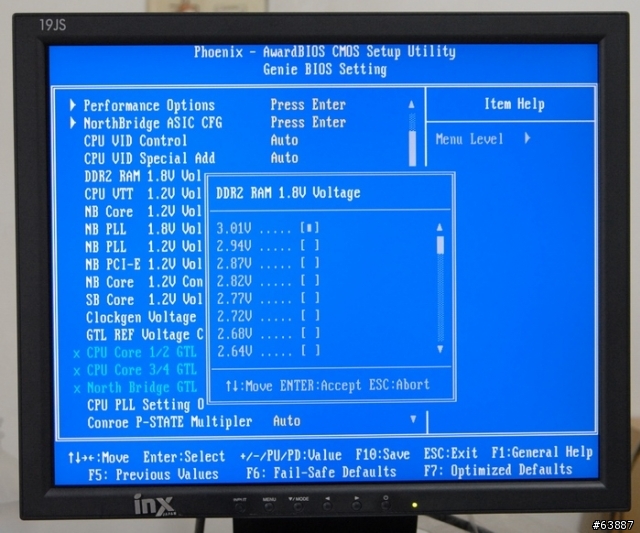

DDRII電壓範圍
1.50~3.01V

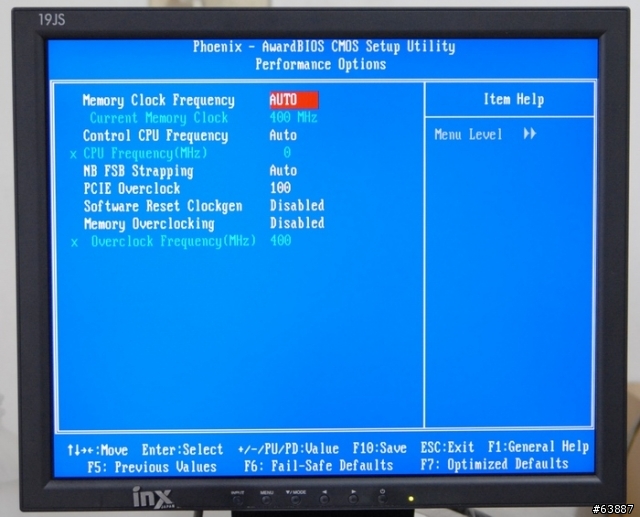

效能選項頁面

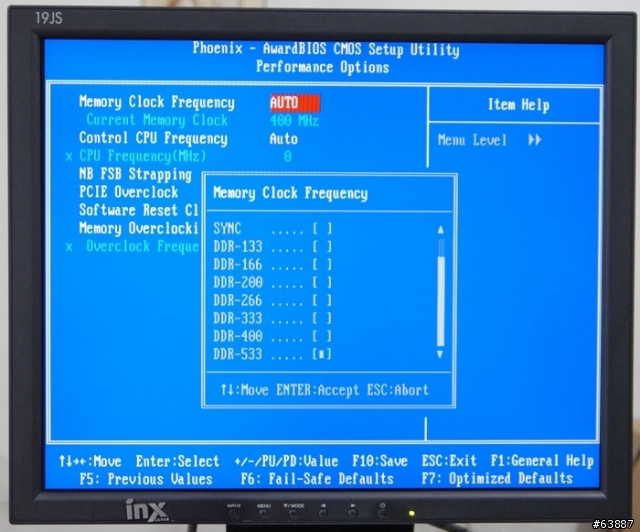

記憶體除頻比例

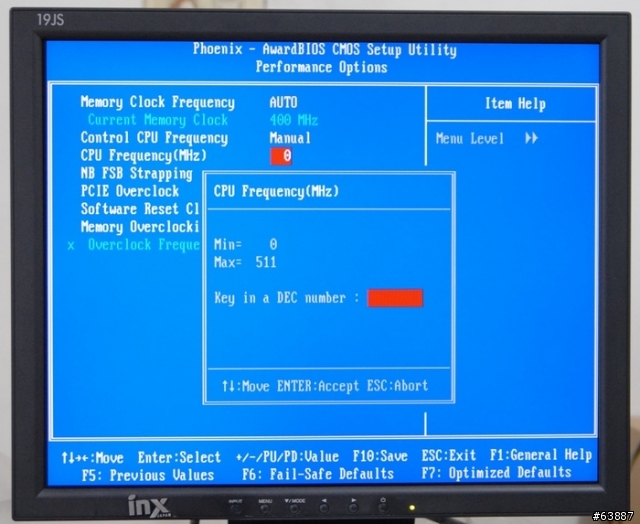

CPU外頻範圍,最高511Mhz

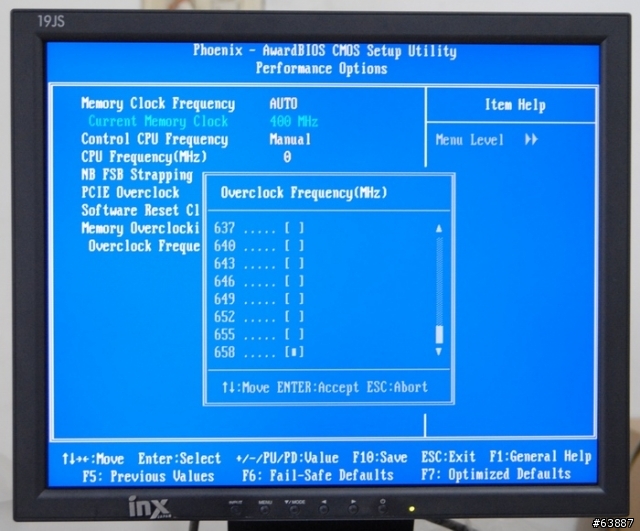

額外頻率選項

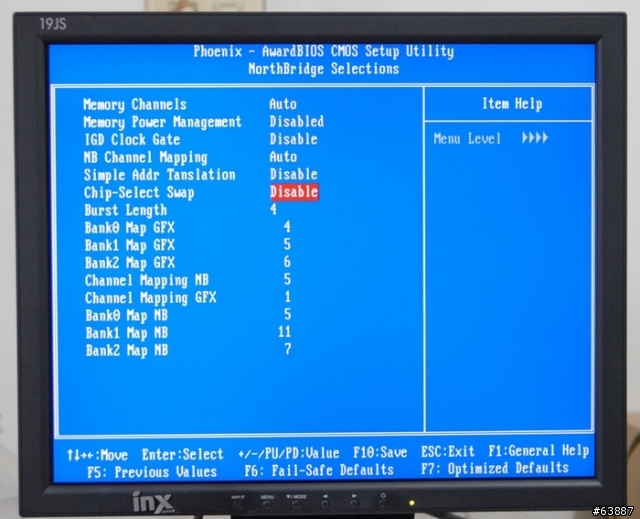

北橋選項

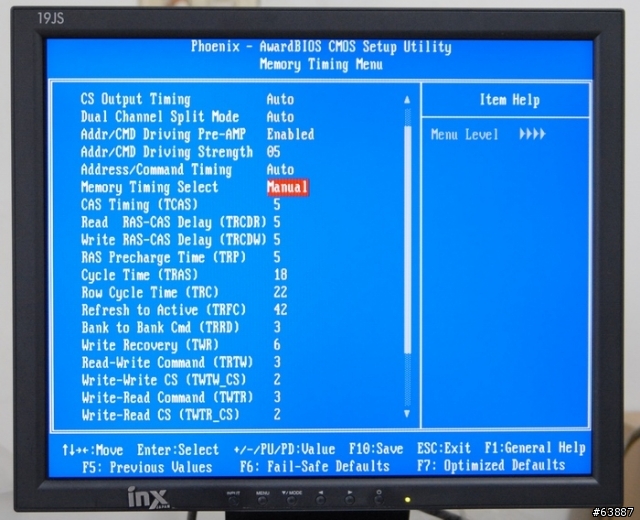

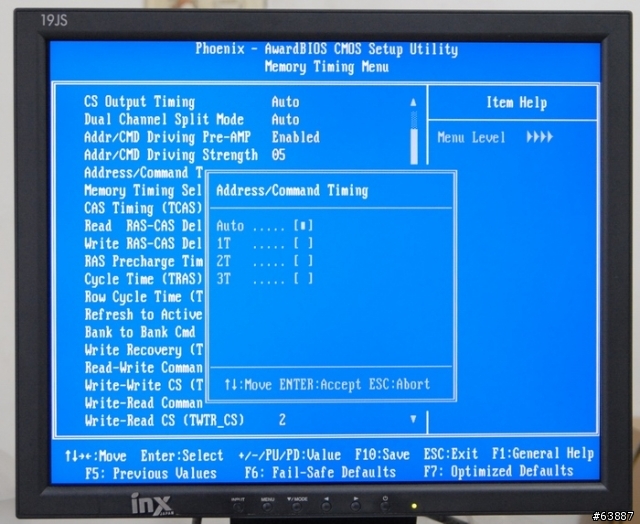

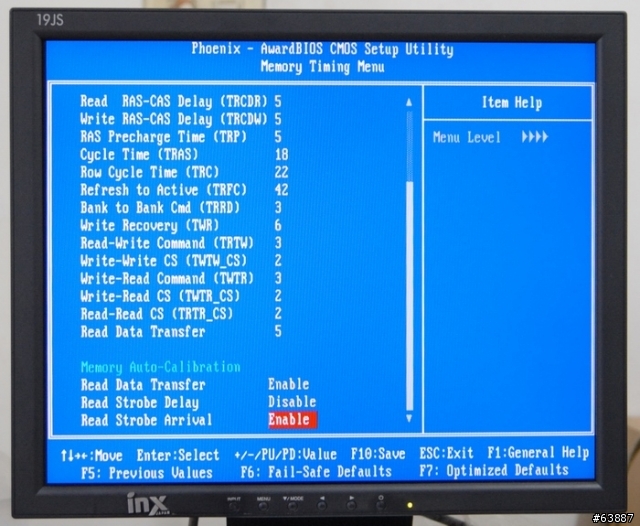

記憶體細部參數

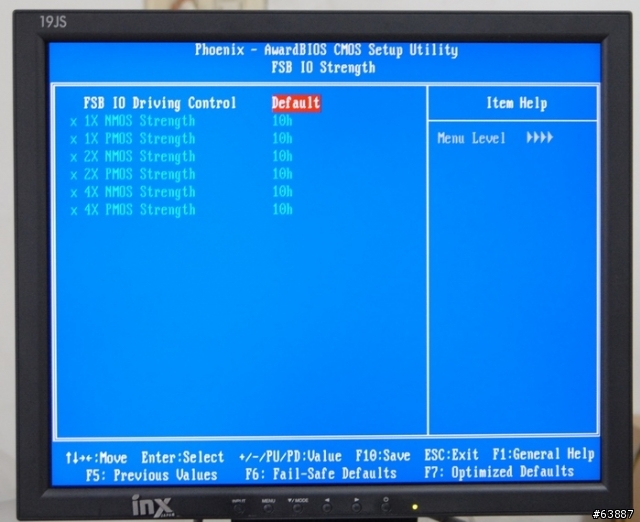

FSB IO

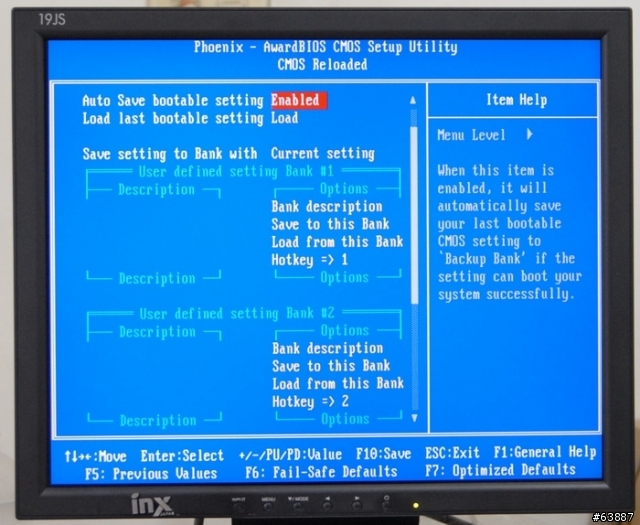

CMOS Reloaded
DFI提供四組BIOS設定檔案

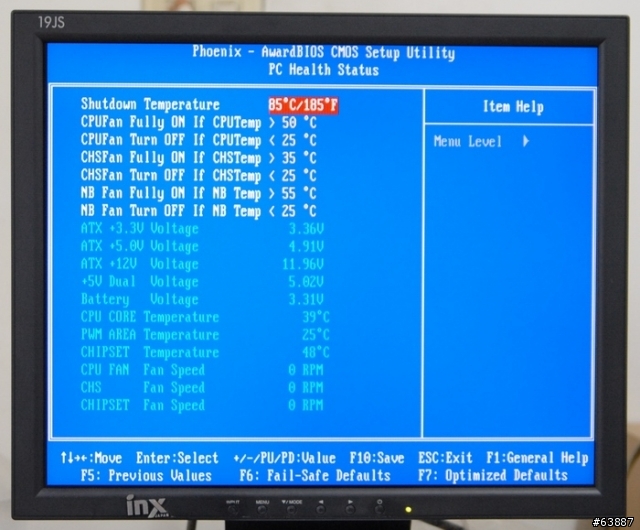

電壓/溫度/轉速




開機畫面




久違的DFI LANParty系列完整的BIOS
頭一次出現在Intel平台下,感覺蠻特別的...

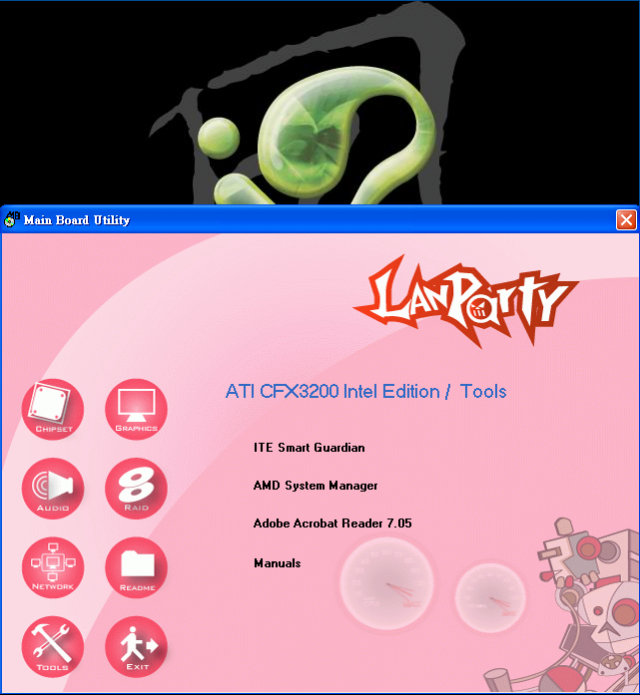

連安裝軟體介面也堅持粉紅色




超頻好用的軟體

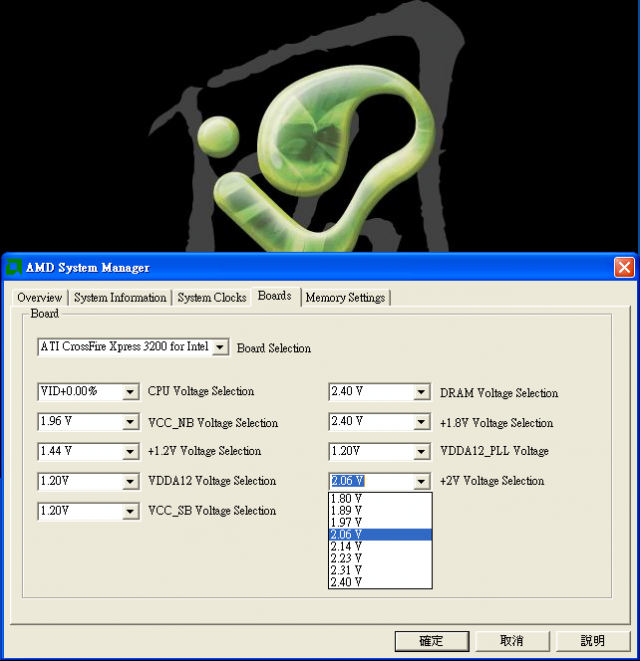

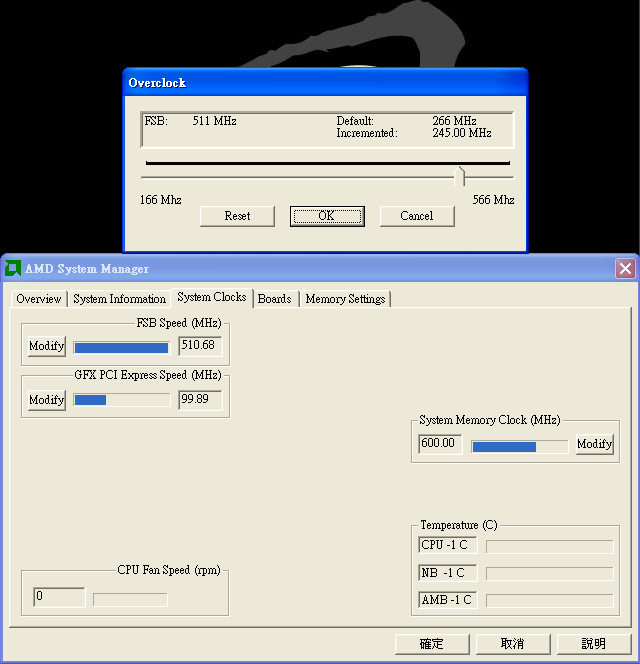

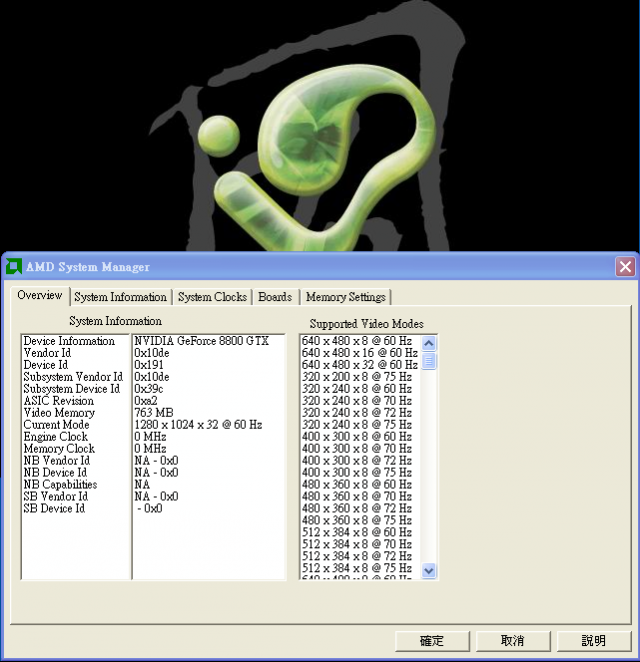

AMD System Manager




CPU/DARM外頻可以在OS下調整
範圍比BIOS還高,CPU最高566Mhz,DDRII最高950Mhz




細部各電壓也可以調整

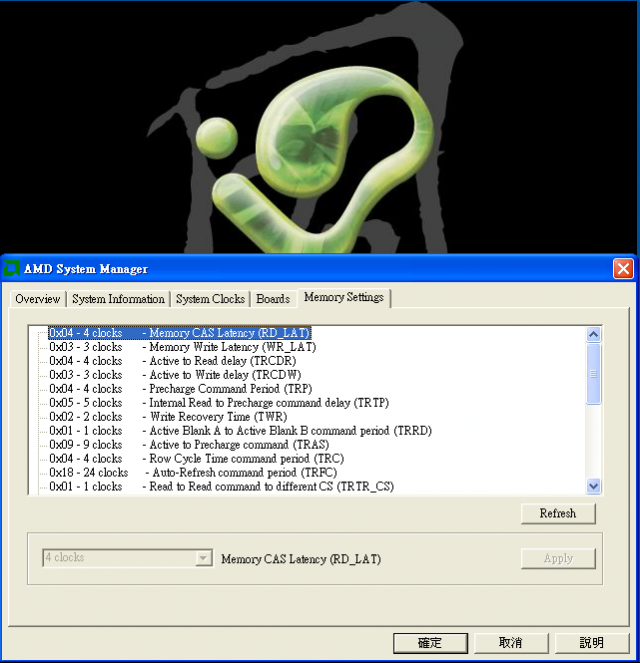

還有BIOS下DRAM設定的完整資訊

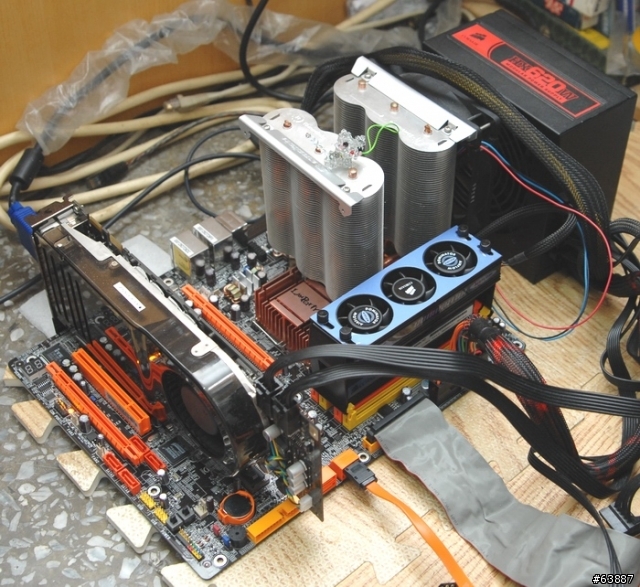

測試平台
CPU:INTEL Core 2 Extreme X6800/Core 2 Duo E6300
MB: DFI LANParty UT ICFX3200 T2R/G
DRAM:CORSAIR Dominator TWIN2X2048-8888C4DF
VGA:Nvidia 8800GTX
HD:Seagate 7200.7 80GB /Seagate 7200.10 320GB
POWER:Corsair HX620W Modular Power Supply
Cooler:TT Sonic Tower

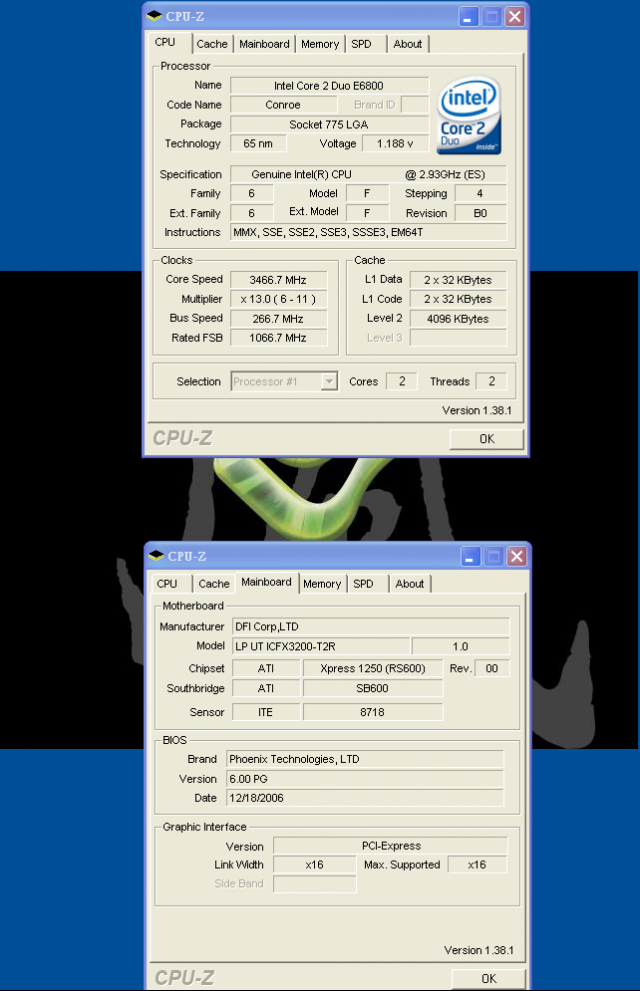

CPU 500X7=>3500Mhz,BIOS:1.53V
DRAM DDRII 1111 CL4 4-4-9 2T,BIOS:2.20V
8800GTX 預設值

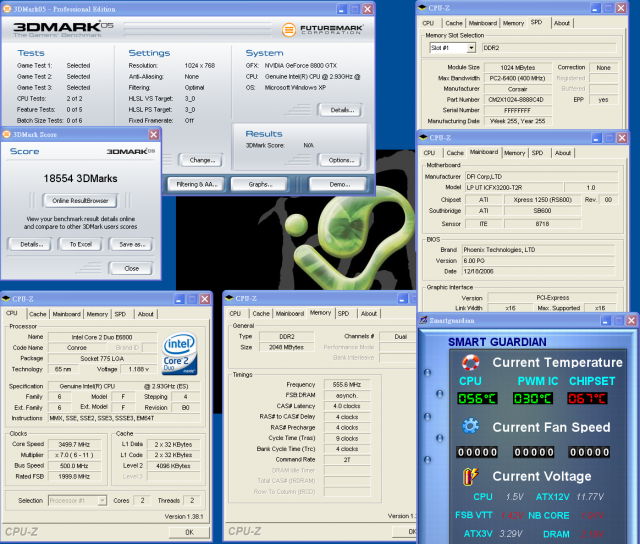

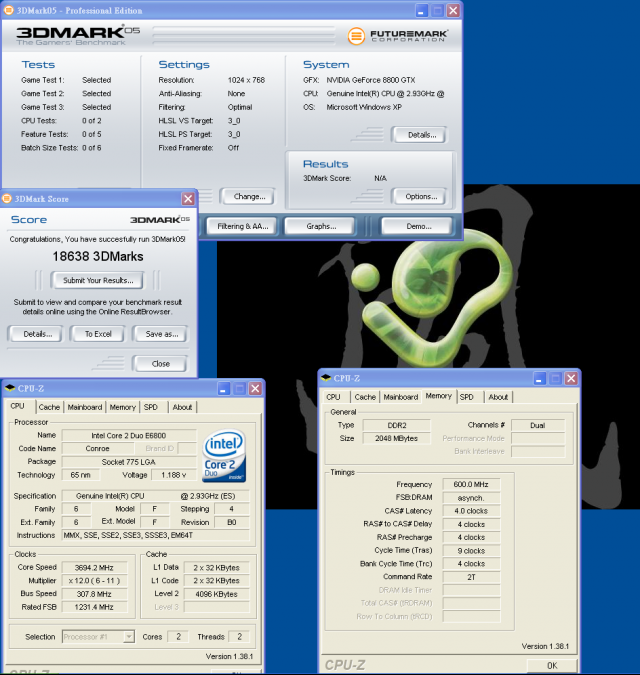

3DMARK2005
分數相當亮眼

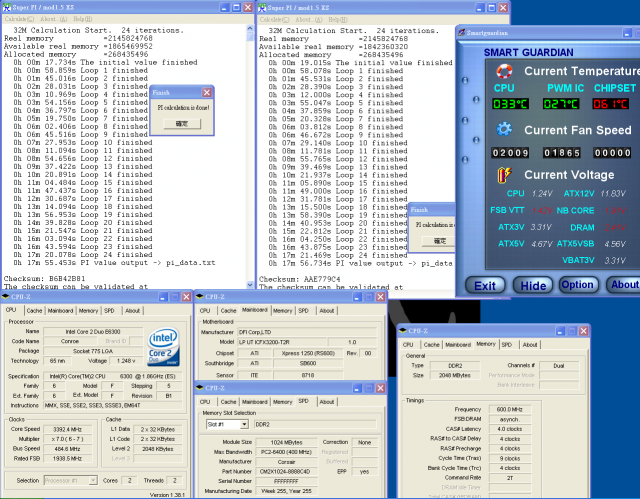

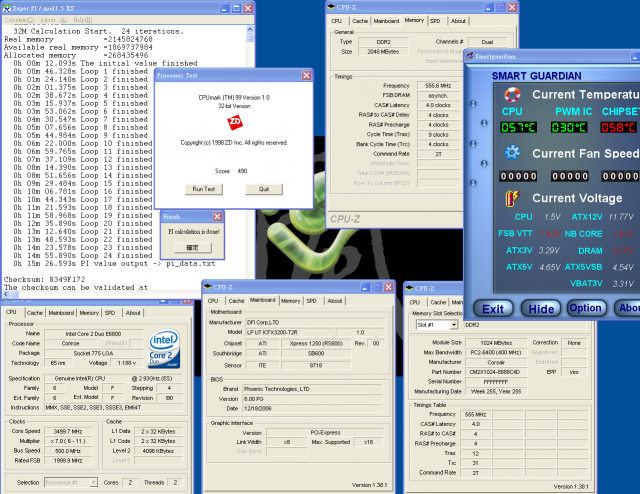

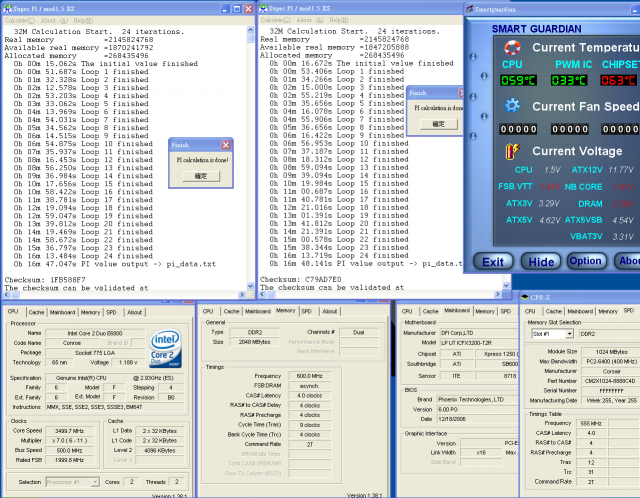

Super PI 32M達成




CPU 511X7=>3575Mhz
DDRII 1200 CL4 4-4-9 2T BIOS:2.37V

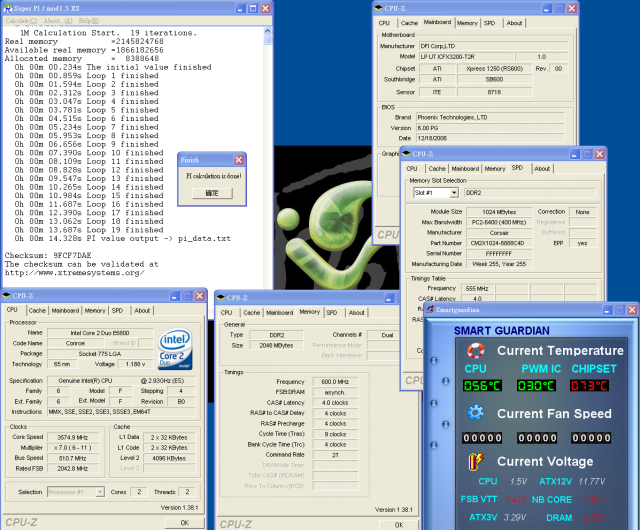

Super PI 1M達成




不知道是否為北橋測溫問題,手直接去摸感覺溫度不高
但是在高外頻下,軟體顯示卻有60~70度左右

ATI RD600跑PI比起其他晶片較慢一點,不過在其他程式下並沒有落後的現象
外頻與DRAM的極限配合結果,應該是目前最傑出的晶片組


其他細部的照片

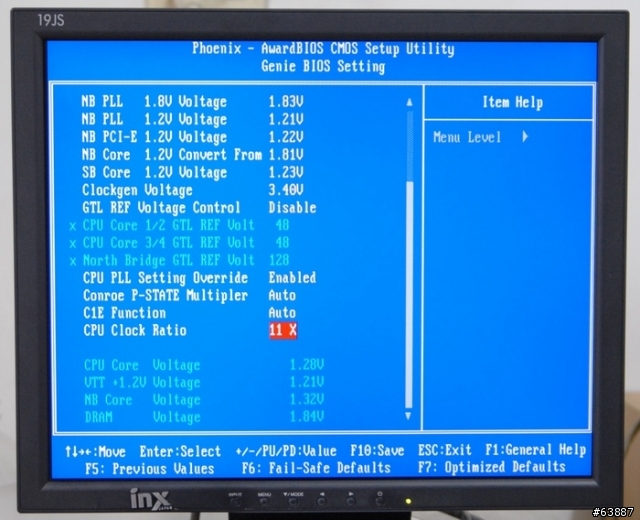

使用X6800系列倍頻破解,可以在X11倍後,繼續上調




8800GTX 預設時脈 576/900Mhz

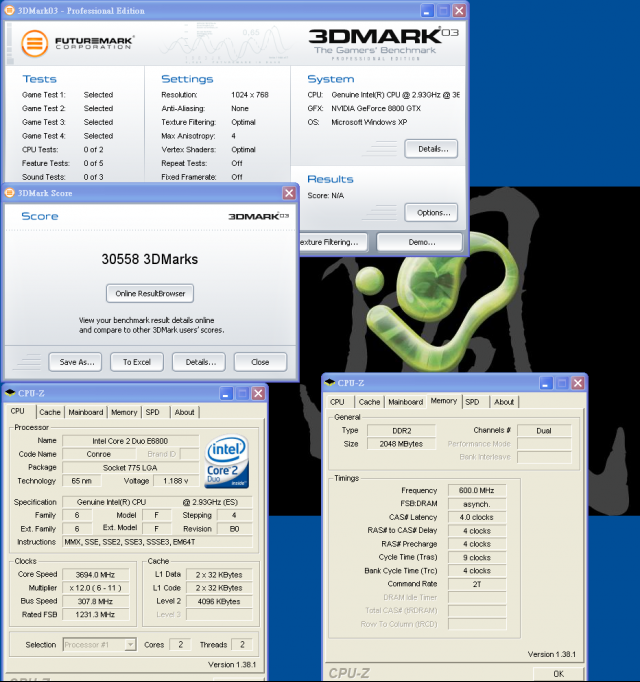

3DMARK2003
與680I相似環境下低10%分數




3DMARK2005
與680I相似環境下,效能幾乎相等

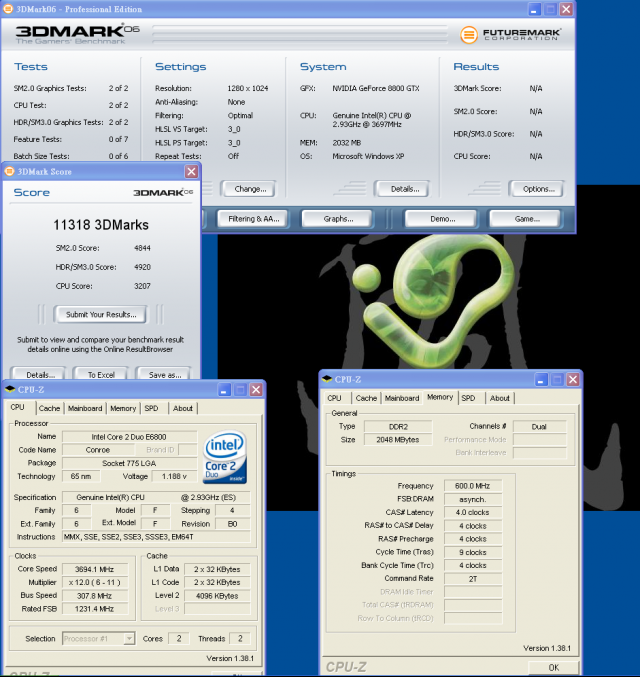

3DMARK2006
與680I相似環境下,效能幾乎相等




在3D方面表現RD600也不弱,使用目前Nvidia最高階的8800GTX
只有3DMARK2003效能有落差外,其他兩種測試下與Nvidia本身的680I效能相等
希望日後Nvidia在8800GTX驅動可以改善在RD600上,3DMARK2003效能較低的問題



外頻方面
之前手上外頻跑最高的Intel主機板,莫過於ASUS P5B-Deluxe

第一顆CPU,X6800在先前P5B-Deluxe測試中最高497外頻穩定

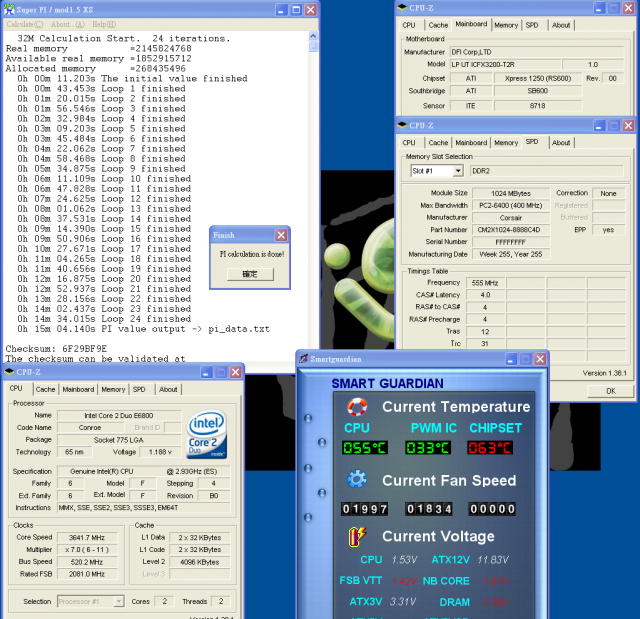

RD600表現,520外頻穩定




第二顆CPU,E6300在先前P5B-Deluxe測試中最高470外頻穩定(不管電壓加多高)
RD600表現,485外頻穩定(這顆E6300一樣在RD600上不管如何加壓,也無法再拉高外頻,CPU極限體質的關係)


以上對照測試之後
可以得知的是,換上較好拉外頻的主機板,CPU外頻極限也會跟著提升一些:)


最後是DDRII的極限,RD600採用完全自由的調整
不需要依照CPU外頻比例來運作DRAM時脈

CPU:500X7=>3500Mhz
DRAM:DDRII 1200 CL4 4-4-9 2T(其餘細部參數最緊)
2.35V 單個Super PI 32M完成




2.38V 雙個Super PI 32M完成




個人還沒有測試的非常完善
不過在這兩個星期的使用心得上,先做個小結

DFI LANParty UT ICFX3200 T2R/G

優點
1.BIOS選項功能與範圍完整
2.內建晶片共有八個SATAII裝置,與第三張PCI-E 物理運算卡,擴充性高
3.外頻範圍表現優秀,甚至比美Intel自家晶片組
4.DRAM採用完全開放的調整,DDRII想跑多少速度,不用再受限於CPU外頻比例
5.使用六段式數位PWM.雙網路卡.除錯燈號與Power/Reset按鈕等裝置

缺點
1.價格較680I高一些,希望日後能出沒有內建PROMISE晶片之平價版本
2.包裝與附件可以再精美一些,畢竟是高階主機板產品
3.500外頻以上時,需要加強北橋週邊散熱才可以更穩定運作
4.外頻拉高時,開機畫面BIOS顯示時脈不正確

雖然這可能是ATI在Intel平台上末代晶片組產品
DFI還是使RD600在LanPARTY系列上表現出色
此外RD600特色在於高外頻與DRAM時脈自由度上表現傑出
甚至有些地方超越Intel 965/975與Nvidia 680I晶片組
如果DFI LANParty UT ICFX3200 T2R/G可以再加強一些小地方不夠完善的地方
相信是RD600會是Intel平台下高階主機板相當好的選擇


windwithme即將測試的下兩個產品

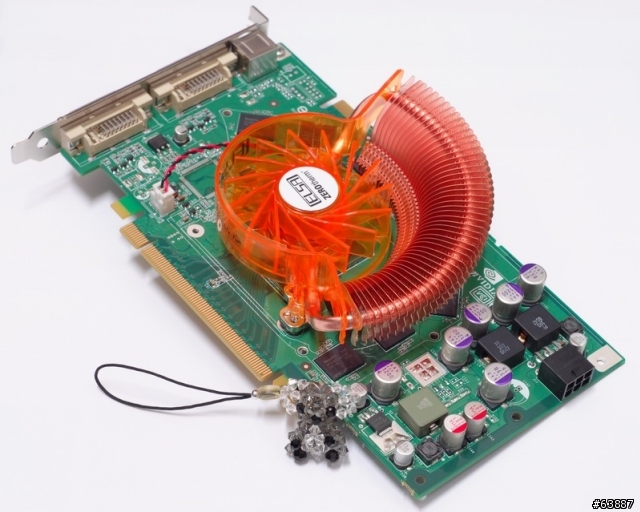

效能與超頻型7900GS
ELSA 7900GS PH2 256B3 2DT 鳳凰版

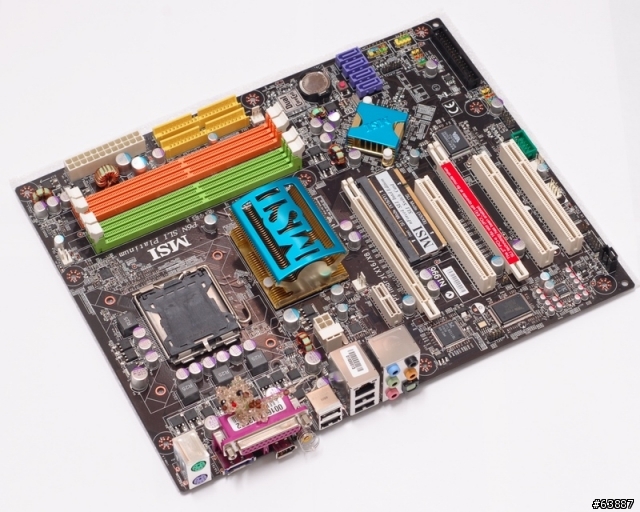

Intel平台新款中階主機板
MSI P6N SLI Platinum
