Nvidia在2006年11月左右推出了680I晶片組
為自己長久以來在Intel平台下表現不彰吐了一口悶氣

照Nvidia產品線慣例,很快地又推出650I晶片組,主打Intel中低階主機板市場
從2006年7月搭配Core 2 Duo處理器,超頻與效能優良的Intel P965第一次碰到650I這位競爭者

650I在Intel平台中最大的優勢就是擁有Nvidia VGA SLI技術
680I為X16+X16,650I為X8+X8

此次測試650I晶片組的主機板:MSI P6N SLI Platinum

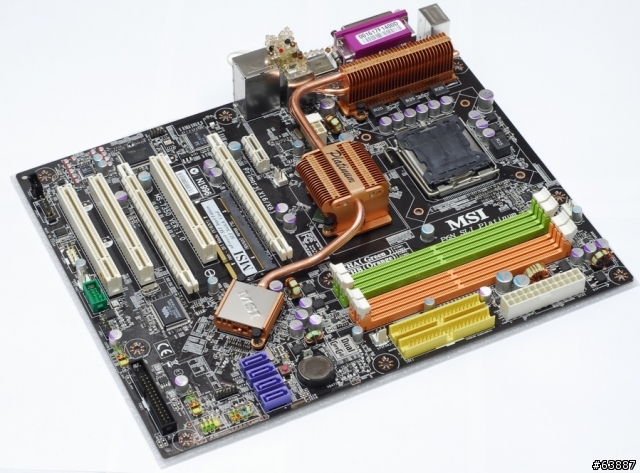

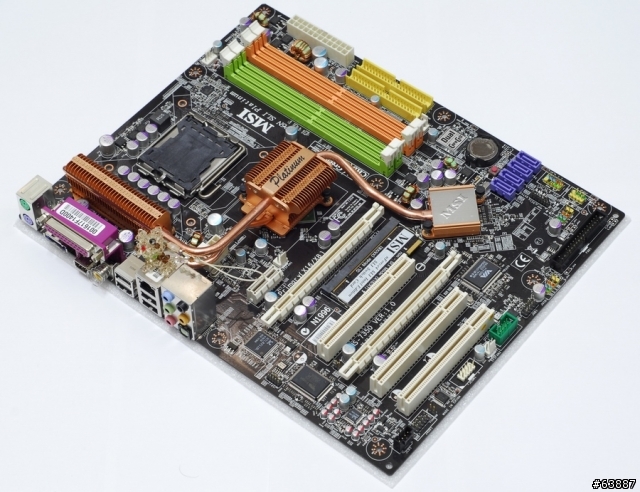

先看主機板整體外觀
從DFI搶先推出Venus限量全固態電容主機板後
ASUS.Gigabyte也紛紛在2006年中跟進,推出不少中高階採用全固態電容主機板產品
MSI在這次650I的推出中也跟進這款用料,而且加上了ASUS近期很受歡迎的銅導管散熱設計

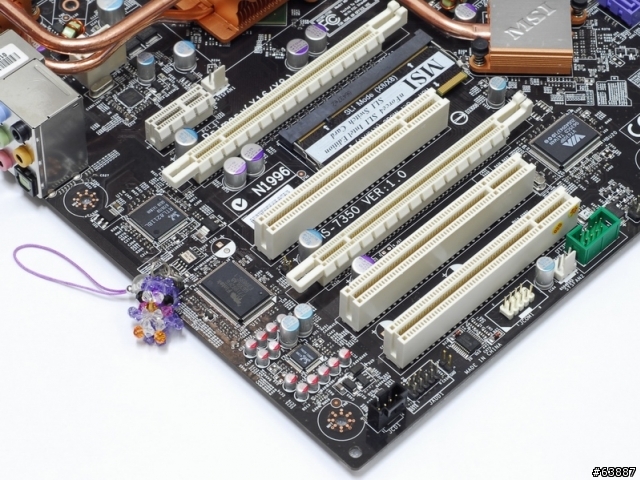

主機板左下
兩個PCI-E X16,SLI模式時為X8+X8
三根傳統PCI與一根PCI-E X2
音效晶片四週也使用固態電容(印象中好像使用一般電解電容會比較好?)

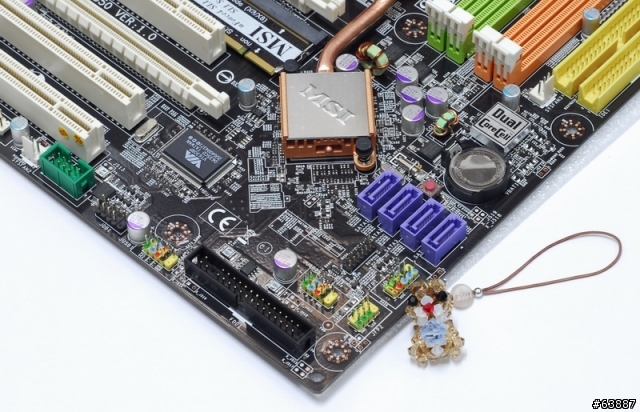

主機板右下
四個SATAII裝置
紅色按鈕為Clear CMOS的功能

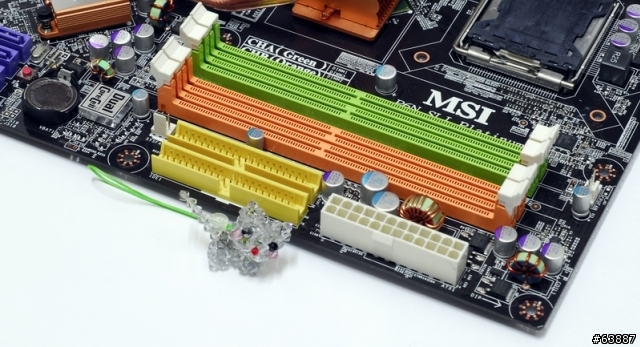

主機板右上
24PIN電源輸入
對於IDE需求較大的使用者有兩個IDE裝置是相當好的配置

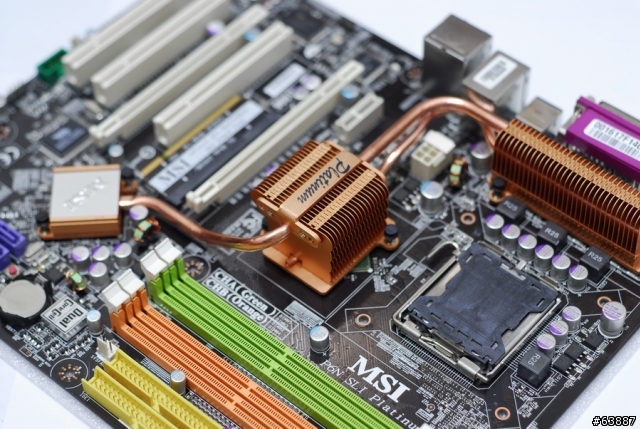

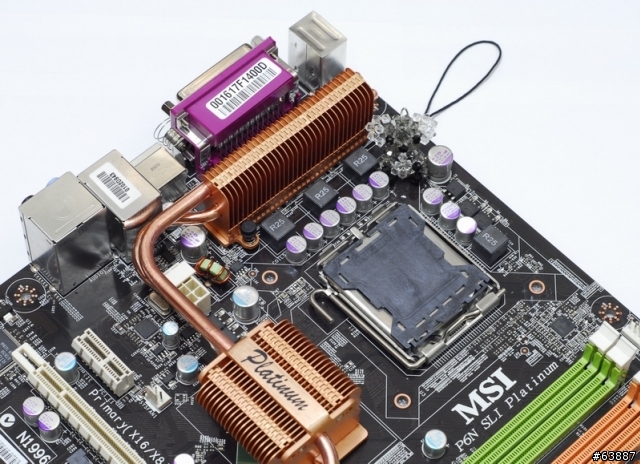

主機板左上
處理器周圍用料
銅導管範圍也包含在供電IC上

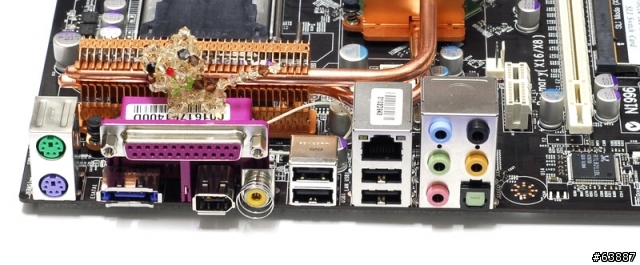

主機板IO裝置
除了1394外,另外還有一個E-SATA可供外接




晶片組散熱器,旁邊有可以外接風扇的孔,對於超頻與溫度兩方面都會有不小的幫助(如果能拋光,質感更佳)







BIOS

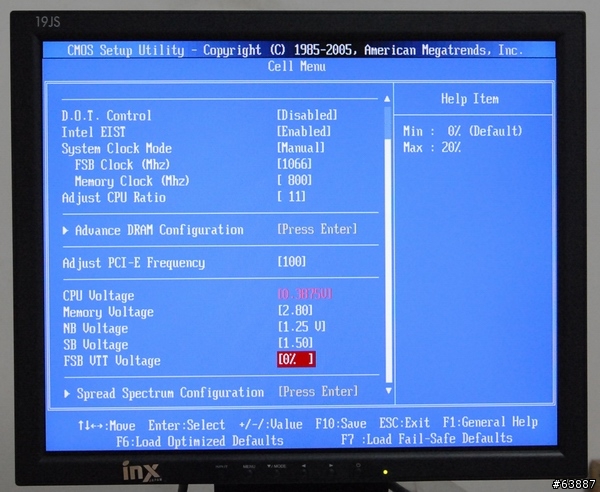

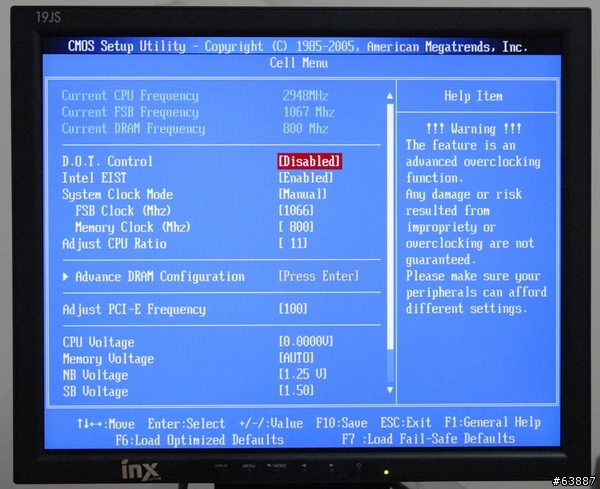

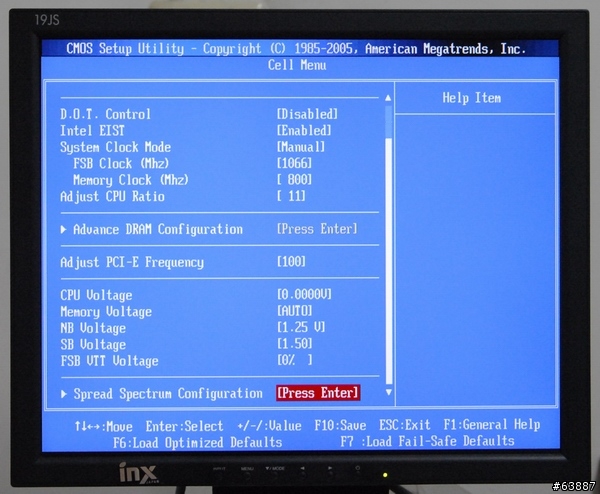

主要調效頁面

外頻範圍方面
CPU最高625Mhz
DDRII最高1400Mhz





CPU電壓最高可加0.3850V
DDRII電壓在1.80~2.80V

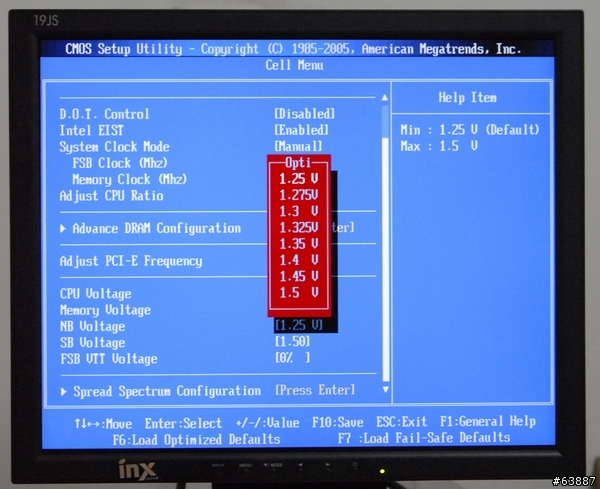

北橋電壓在1.25~1.5V

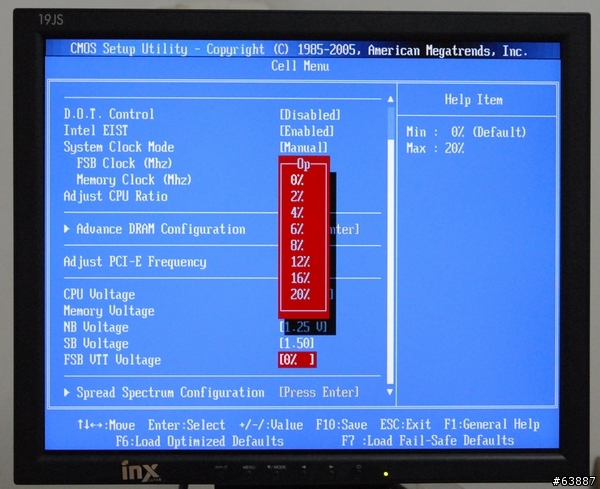

FSB VTT電壓在0~20%




DRAM參數調整頁面

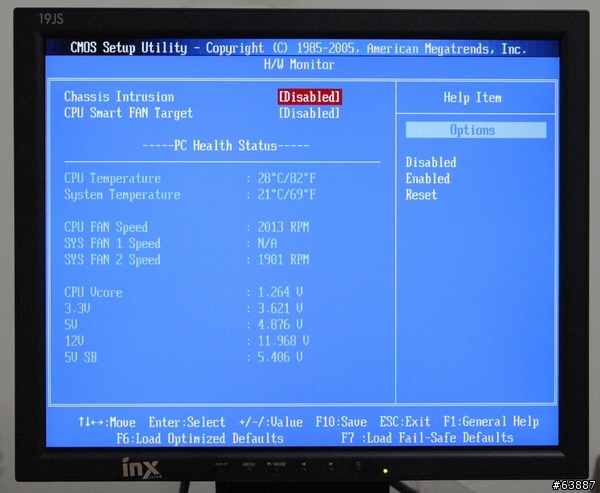

H/W畫面




CPU超頻的方面,主要是加NB的電壓
另外FSB VTT也需要小加一些,450MHz以上的外頻時SB電壓也要加一點試試

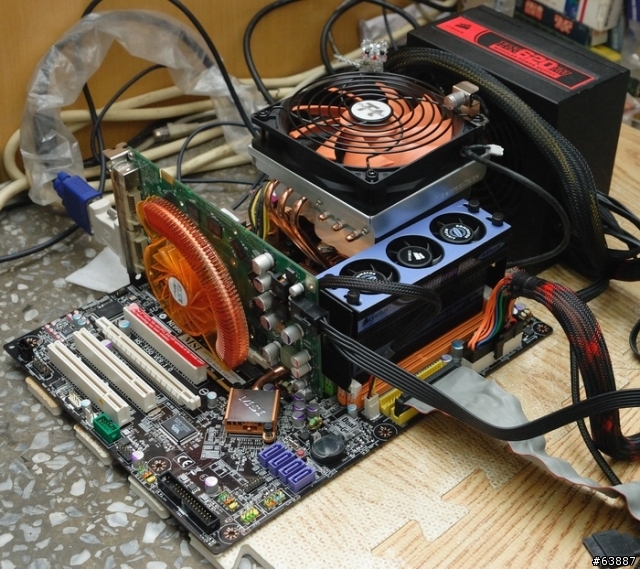

測試平台
CPU:INTEL Core 2 Duo E6300
MB: MSI P6N SLI Platinum
DRAM:CORSAIR Dominator TWIN2X2048-8888C4DF
VGA:ELSA GLADIAC 790GS PH2 256DT
HD:Seagate 7200.7 160GB
POWER:Corsair HX620W Modular Power Supply
Cooler:TT Big Typhoon VX




CPU:450X7=>3150Mhz 預設電壓
DRAM: DDRII 800 CL3 3-3-9 1T 2.2V
NB:1.3V&FSB VTT:6%

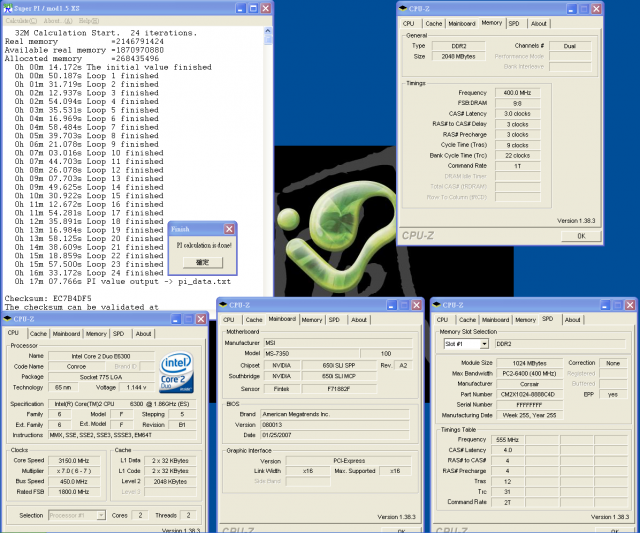

Super PI 32M




ELSA GLADIAC 790GS PH2超頻676/1730Mhz

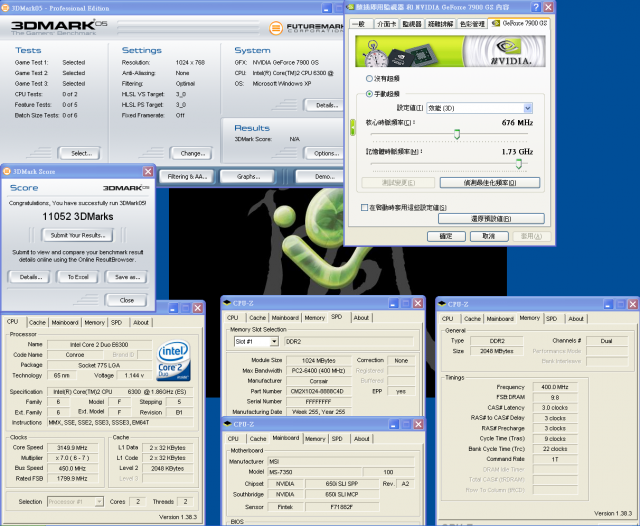

3DMARK2005

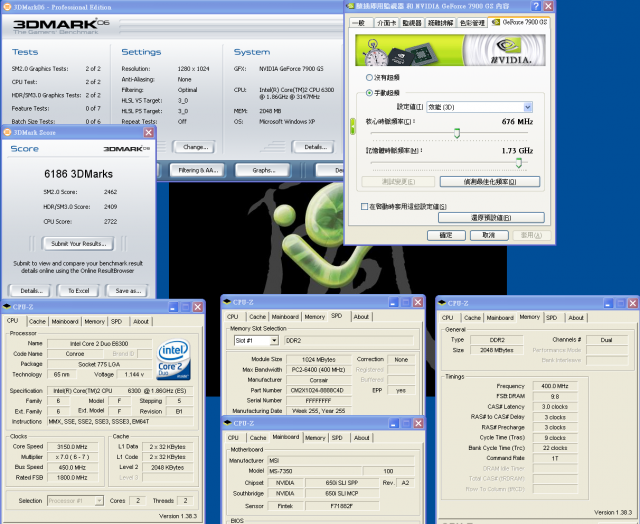

3DMARK2006

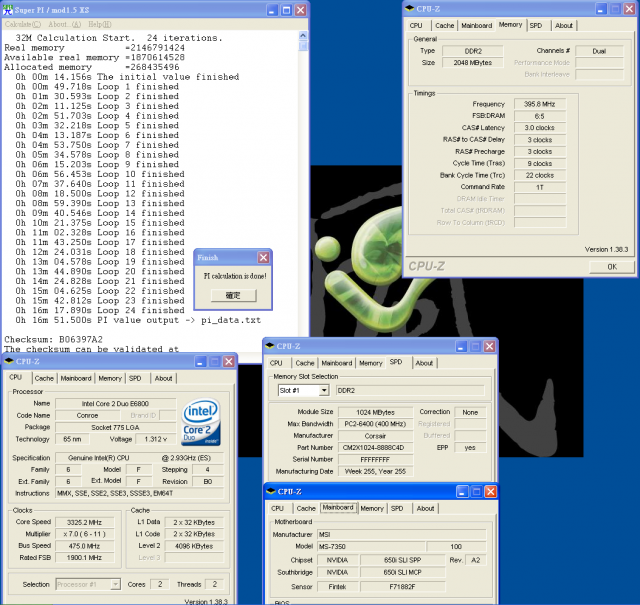

換上X6800,475Mhz Super PI 32M
NB:1.4V&SB:1.6V&FSB VTT:8%




MSI P6N SLI Platinum這款產品,加入自家不少改良的設計
全固態電容.銅導管(可另外加風扇在北橋).E-SATA
實際使用時,大多方面表現都有水準以上
如果能改善以下這兩點,將會更完善:)
DRAM極限再拉高到1100以上
超頻需先BIOS下加好電壓,再重開機調時脈,方可正常運作

CPU外頻極限方面,650I還是落後P965一些
Nvidia讓650I擁有450外頻左右的實力,比起之前自家Intel nF4/nF5大有進步

650I在DRAM的自由度與SLI模式的支援
加上USB傳輸速度的改善,優勢也不少

目前一面倒的Intel平台965主機板市場中
有了Nvidia 650/680I晶片組加入,也可能會影響長久以來965的中高階價格的定位
讓消費者在購買時有更多更佳的C2D主機板選擇:)
