前言:

老鏡不死、只是凋零~~~!!!

這是Ken在本站發表的第三顆AIS老鏡頭

在撰寫文章之前、Ken必須感謝住在三重的林先生(本站的ID是「jcclin」)

因為Ken之前陸續發表了兩顆Nikon的AIS老鏡頭,因此jcclin兄想起自己防潮箱內擺了一些傢伙....

所以就很熱心的PM給Ken,說願意無條件提供一顆鏡頭給Ken玩玩、順道分享給M01的朋友們.....

而該鏡頭、便是Nikon 200mm定焦鏡頭中、光圈最明亮的版本:Nikkor Ai-S 200mm F2.0 IF-ED

因此、鮮少接觸長焦段老鏡頭的Ken、開始用力的找尋這顆鏡頭的相關資料......

也對於這顆誕生於1986年、推出至今超過20個年頭的老鏡頭多了一份莫名的尊重.....

低光源下的利器:
特別聲明:由於本段主要敘述Nikkor Ai-S 200mm F2.0 IF-ED的發展歷史、因此部分圖片取自網路上
一些出處因為轉載多處、或是歷史久遠已經出處不詳、一切版權均屬原照片作者所有,本人基於研究角度轉載運用
如有任何侵權與困擾、請與Ken私訊聯繫、Ken會第一時間將該圖取下以免造成原著之困擾!另外為了方便辨識、所有非Ken所拍攝的照片、均無加上Mobile01的Logo、以示區隔。


Nikkor Ai-S 200mm F2.0 IF-ED誕生於1986年五月、而現在已經是2007年初了

換句話說、此鏡頭已經推出誕生將近21個年頭了

而這顆Ai-S 200mm F2.0 IF-ED其實已經是改款第四代的版本了

根據Nikon一千零一夜第三十六夜的介紹中得知,該鏡頭最早的發展需求是要因應室內體操比賽拍攝之用

因為室內體操比賽、要拍攝體操選手的瞬間優美動態、必須要有高速快門才能達到

此時一顆大光圈的中長焦鏡頭便顯的非常重要、尤其當年沒有數位相機、只能靠高ISO底片撐場

這個時候Nikon便因應這樣的市場需求、開發出了Ai 200mm F2 ED鏡頭

該鏡頭第一代是設計於1976年、於隔年也就是1977年正式發表試產樣本。

歷經了四代改版的粹練:

第一代:Ai Nikkor 200mm F2.0 IF-ED
誕生於1977年一月、是工程樣品、僅生產約30支、主要以測試之用
最大特徵就是因為屬於試產的Sample、因此部分的功能有所取捨,明顯的特徵有:
˙可拆卸式的腳架環
˙採用螺旋式遮光罩
˙不具備鏡頭背帶扣環
˙前鏡組直接外露、無內置保護鏡片

等等主要外觀差異......

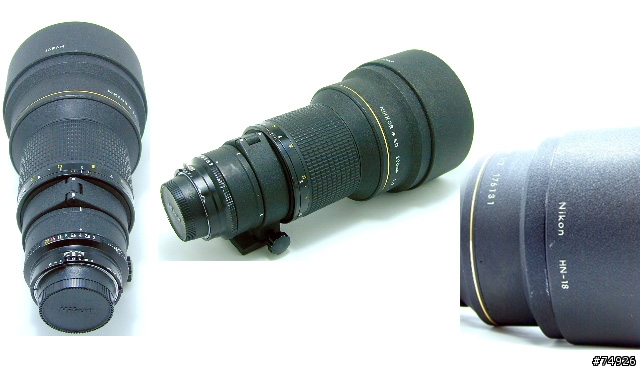

下圖左為本文主角Ai-S Nikkor 200mm F2.0 IF-ED、圖右便是第一款試產的Ai Nikkor 200mm F2.0 IF-ED

由此圖可以清楚看到Ai Nikkor 200mm F2.0 IF-ED具有可拆式腳架環、也不具有鏡頭背帶環

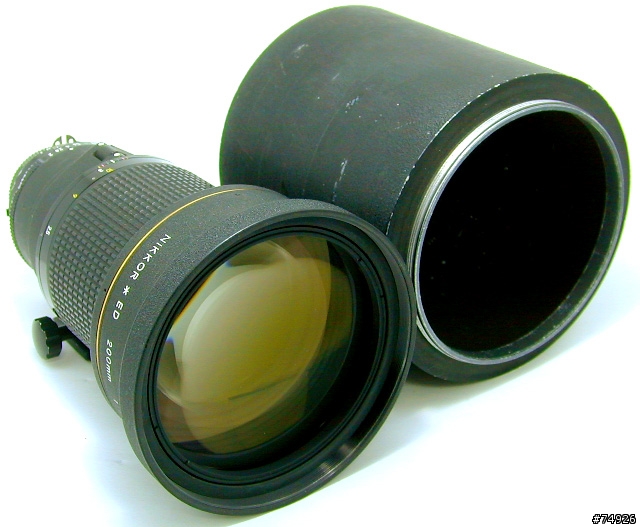

由此圖可以清楚看到Ai Nikkor 200mm F2.0 IF-ED的螺紋狀遮光罩接環,另外前鏡組第一鏡片直接外露、無內置保護鏡

第二代:Ai Nikkor 200mm F2.0 IF-ED
名稱沿用第一代但外型跟設計已經大幅更動,誕生於1977年四月、為限量生產的版本
全球生產約僅生產約一千餘支、相較於前一代的試作版、更動有:
˙改用固定式腳架環
˙內建一組遮光罩、旋轉固定
˙具備鏡頭背帶扣環
˙前鏡組直接外露、無內置保護鏡片

等等主要外觀差異......

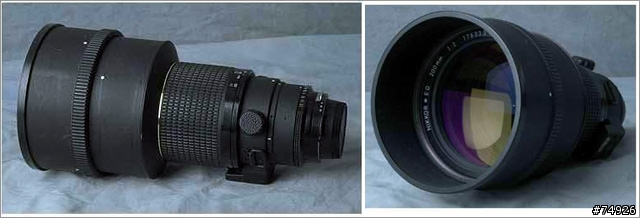

由這張照片可以清楚看到、新的限量版Ai Nikkor 200mm F2.0 IF-ED提供了額外的鏡頭背帶環
也內建了旋出式的金屬遮光罩、增加使用的便利性、ED金線圈也由前一代的鏡頭前端、退到了對焦環前端
內置遮光罩為了方便旋轉推拉、也多了一圈橡膠防滑圈。

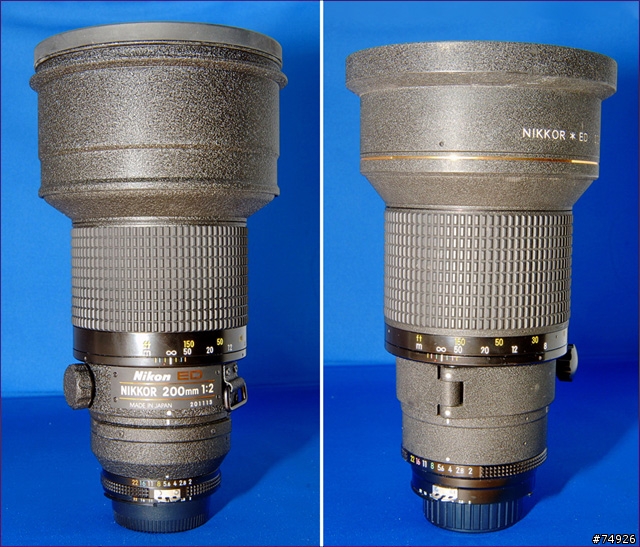

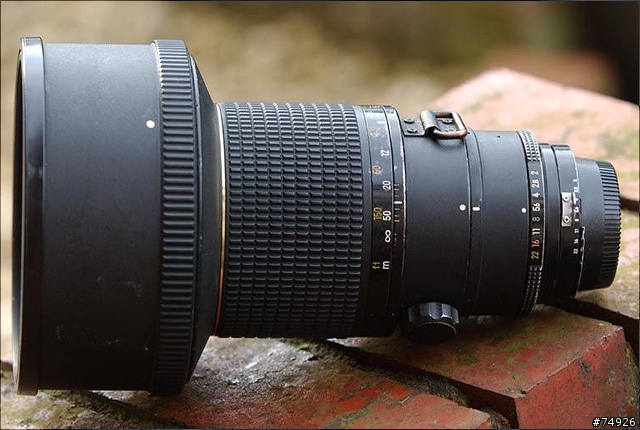

這組照片可以清楚看到固定式的腳架環、側邊的大旋鈕則適用於固定腳架環角度之用、可用於快速調整橫拍與豎拍
另外遮光罩為旋出的狀態、由於受限於鏡頭尺寸、遮光罩的尺寸較為短小。

第三代:Ai-S Nikkor 200mm F2.0 IF-ED
主要外型與第二代相仿、有鑑於第二代的「受注限量生產」造成買家難以入受此鏡
這一代改為標準的量產版、雖為量產版、但也僅生產了約600支左右
而本代最大的改變是正式將Ai的機制升級成更精準的Ai-S版本,這也是此代主要的改版、其餘設計均與前一代相同。
˙Ai接環升級成Ai-S接環

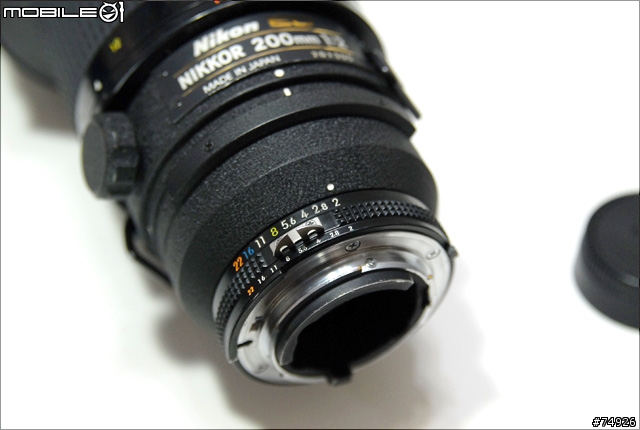

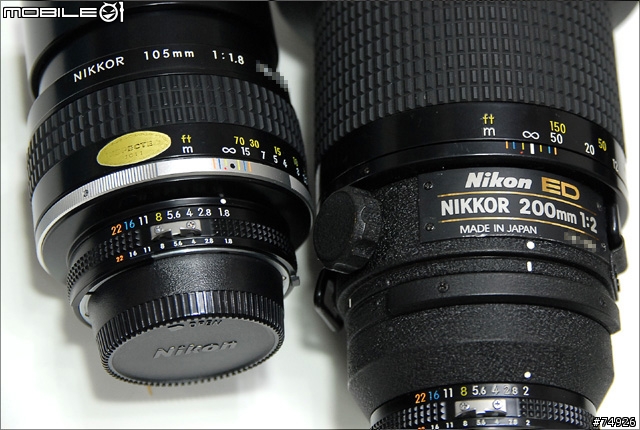

仔細觀看可以看到後端的光圈環、已經跟今日的Ai-S與AF-D鏡接環、較為窄瘦。

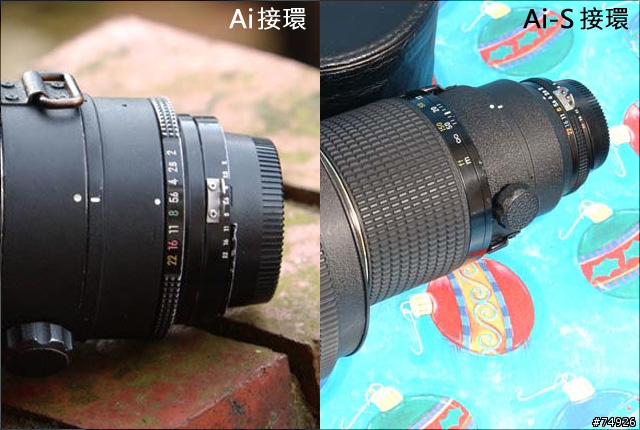

放大前一代的Ai與這一代的Ai-S接環、可以清楚看到Ai-S接環的光圈環已經縮小、跟今日的AF-D鏡相當
而且Ai-S最容易辨識的地方就是最小光圈的字體改由「橘色」標示。

第四代:Ai-S Nikkor 200mm F2.0 IF-ED New
第四代、也就是200mm F2.0在MF時代的最後一款鏡頭、也是存在最久的最終版本
根據生產序號顯示、這一代的Ai-S Nikkor 200mm F2.0 IF-ED New約生產一千七百多支、主要的改變有
˙增加前鏡組的內置保護鏡
˙除了保有內建遮光罩外、額外提供HE-4延伸遮光罩、提供更佳的遮光效果
˙增加後製濾鏡環、可安裝52mm後鏡組濾鏡
˙取消ED金線、改以ED金牌代替


Ai-S Nikkor 200mm F2.0 IF-ED New主要規格:

尺寸:138mm x 222mm
鏡組:10枚8群(ED鏡片x2位於鏡頭前端兩枚)
視角:12°20'(用於SLR),用於APS-C DSLR時8°
光圈標示:F2、2.8、4、5.6、8、11、16、22
插入式濾鏡:52mm(P=0.75)
重量:2400g(不含HE-4外接遮光罩)
最近對焦距離:2.5m

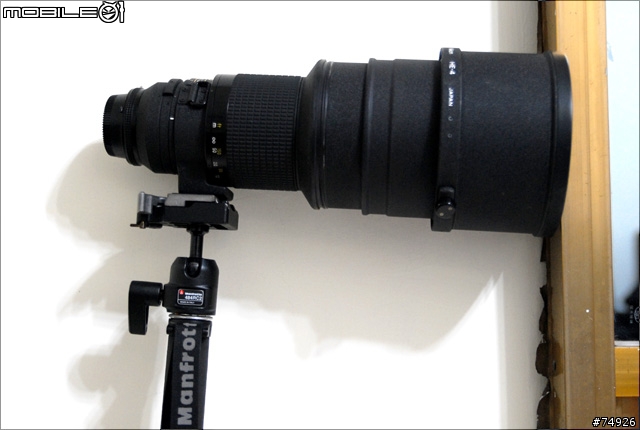

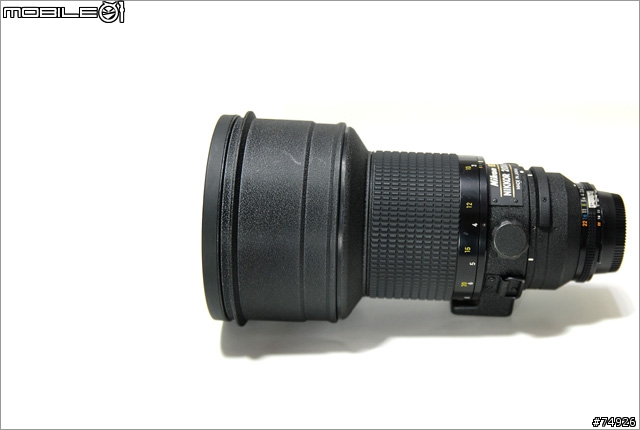

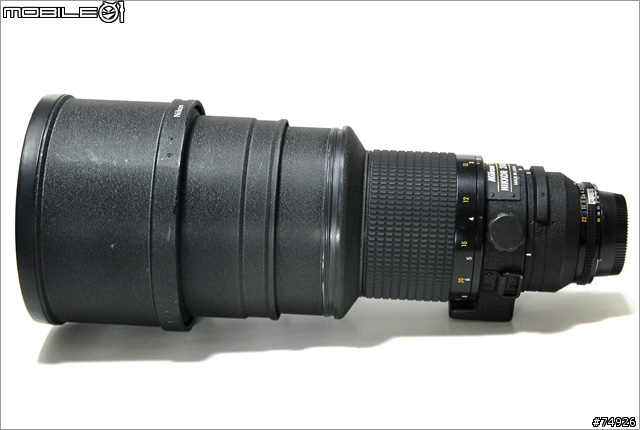

Ai-S Nikkor 200mm F2.0 IF-ED New(以下簡稱AIS 200mm F2)遮光罩全開模樣、外型驚人的一支中型大砲....

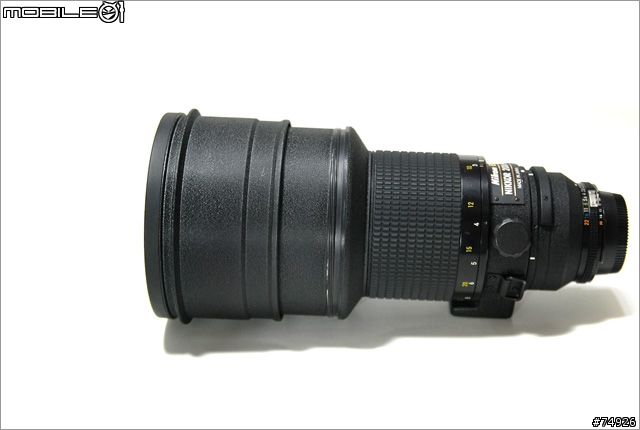

這是內建遮光罩推出的長度、此時HE-4遮光罩已經卸下

這是將內建遮光罩退回原位的樣子、整支鏡頭長度縮減到與小黑四、五相當、攜帶便利性較高

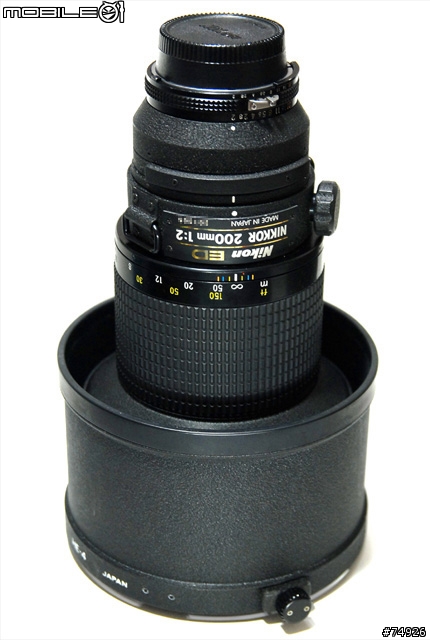

外接HE-4遮光罩反裝的模樣

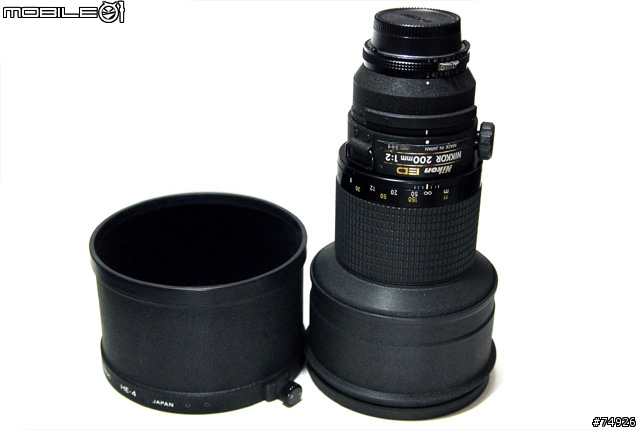

HE-4遮光罩與AIS 200mm F2合影

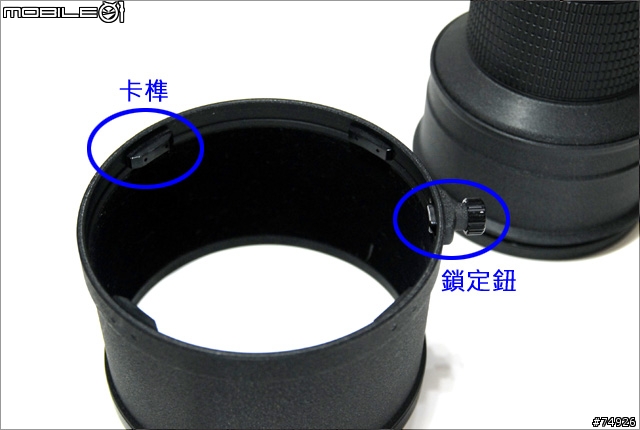

HE-4遮光罩主要靠四個固定卡榫跟一個活動栓(鈕)固定、主要的結構為鋁合金

HE-4遮光罩前端有一圈緩衝橡膠、用來減輕鏡頭前端碰撞的衝擊力、平常也可用於將鏡頭朝下擺放

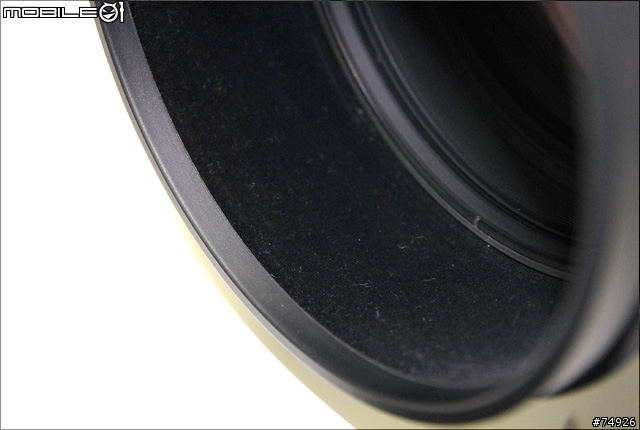

遮光罩內面都有絨布值毛、驅光效果非常好

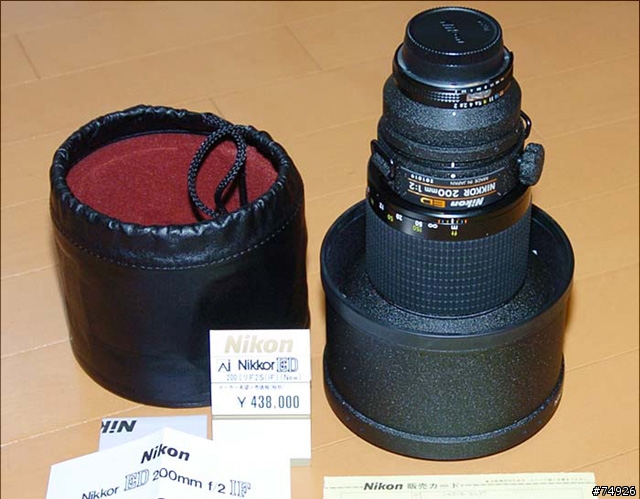

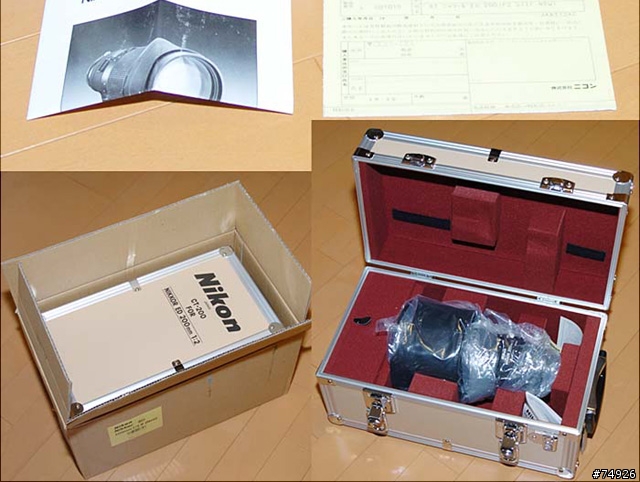

這是非常難以見到的AIS 200mm F2完整盒裝照片、可以看到Nikon大砲鏡頭專用的大型鋁箱
另外HE-4遮光罩是標準配件、額外還有一個皮質鏡頭前蓋。

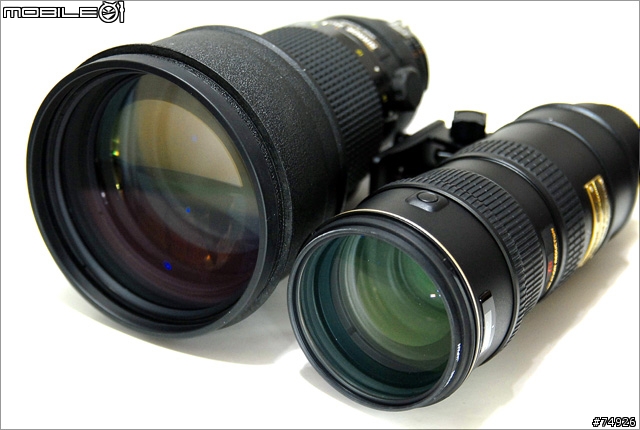

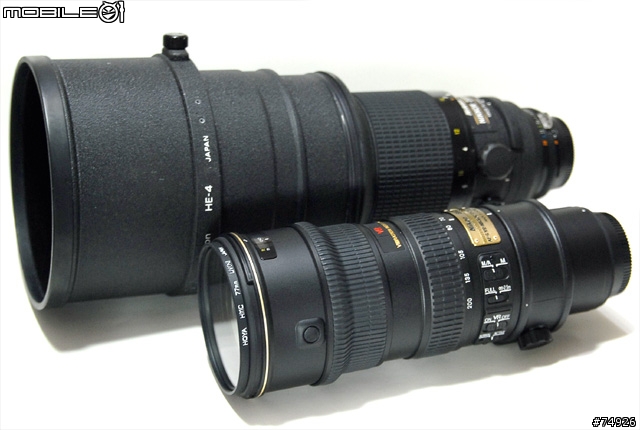

接著拿大家熟悉的200mm中型「大口徑」鏡頭代表小黑五與AIS 200mm F2合照
可以看到大家原本公認口徑不小的小黑五77mm相較之下變成了細竹竿
也由此可以看出AIS 200mm F2的口徑之大........

小巫見大巫的成語原來是這樣來的喔.....平平200mm、最大光圈只差半級、口徑得要差這麼多....

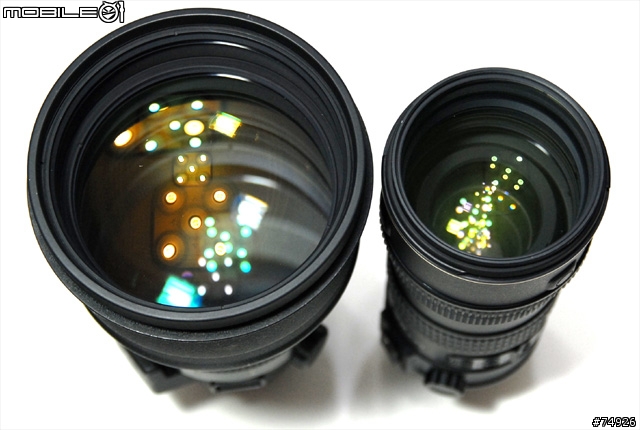

AIS 200mm F2鏡片的通透性非常高、裝置於相機上由觀景窗看出去非常明亮
另外仔細看也能看出AIS 200mm F2的前面兩片鏡片泛著ED鏡片的黃綠光、但後方鏡片則是泛著淺藍色的反光
小黑五則是擁有高達五片的ED鏡片、仔細看仍可以分辨出ED鏡片與一般鏡片的光澤有所不同^^

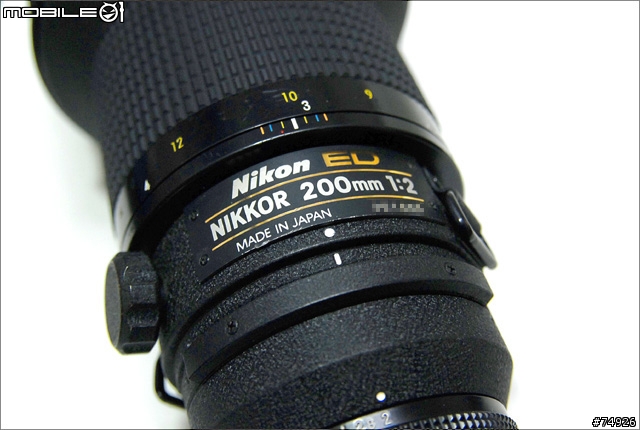

由AIS 200mm F2這個世代開始、ED金牌已經成為Nikon高階鏡頭的共通Mark
只是當年這個金牌比較平庸、少了點精緻感!^^

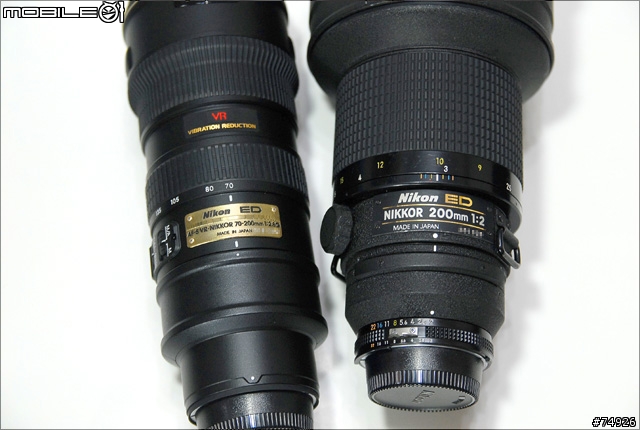

與小黑五最新版的金牌相較、不知道影友們喜歡哪一個?

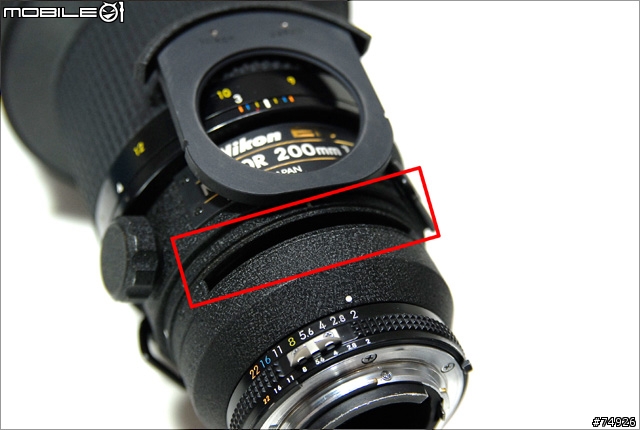

AIS 200mm F2由於口徑超大、因此濾鏡採用後插式52mm(P=0.75)尺寸濾鏡

抽出後可以看到濾鏡的置入槽

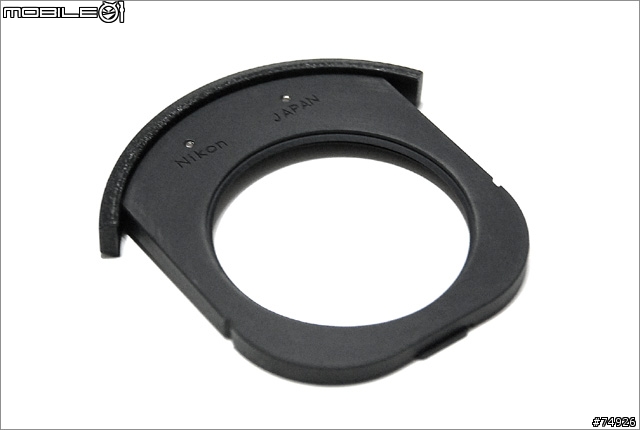

52mm(P=0.75)的濾鏡環

AIS標準接環、與今日的AF接環相仿、只是多了Ai機制與機身溝通用的耳朵

這個大大的旋鈕是用於固定腳架環轉動的固定栓,鬆開後即可轉動鏡頭以便選擇直拍與橫拍

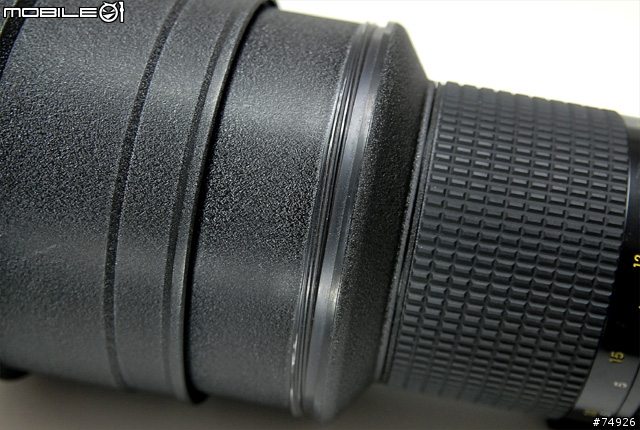

內建遮光罩的固定螺紋。

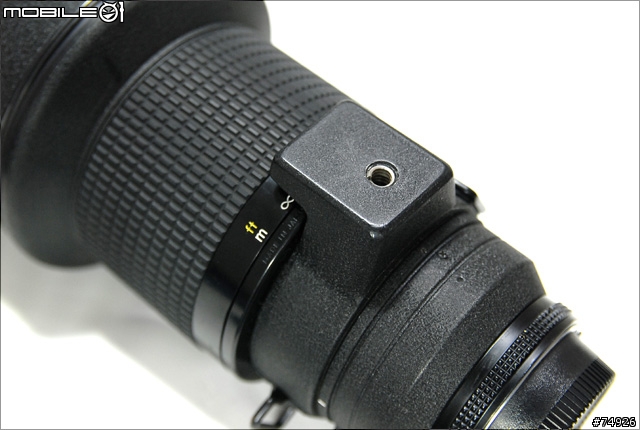

粗壯的腳架環。

AIS精髓的金屬環、其中AIS 200mm F2早期為黑色塗裝、但標示的用色已經大致底定。

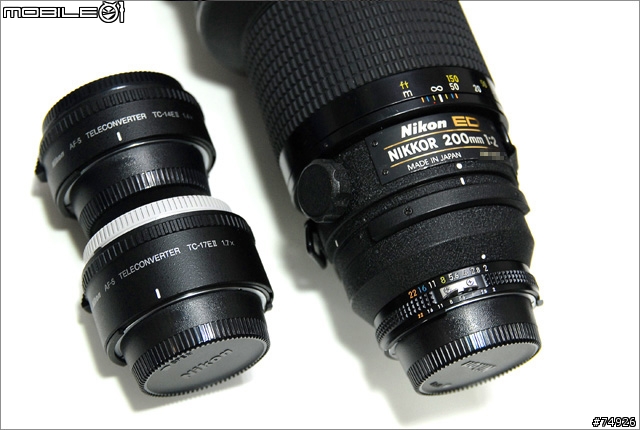

無緣的新一代TC-14E II/TC-17E II加倍鏡、AIS鏡頭必須磨掉一塊凸起才能使用(一樣MF對焦)
本鏡頭不是Ken私有、所以只能乾瞪眼、無法動手讓AIS 200mm F2展現焦距增倍威力!

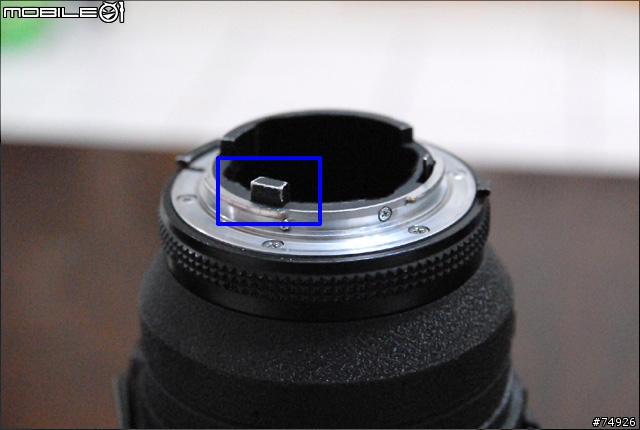

就是圖中這一快凸起物、用於AIS時代的加倍鏡、此凸起物可以抵住加倍鏡
但如果要用於新一代的AF-S加倍鏡、此一凸起物就會頂到加倍鏡裡面的一個勾環
拿個銼刀或是鋼鋸、小心別讓鐵屑掉入鏡頭內、應該可以輕鬆完工!(這些工具Ken都有阿....

AIS 200mm F2鏡頭已經重達2400g、如果加上HE-4遮光罩,重量應該接近3kg

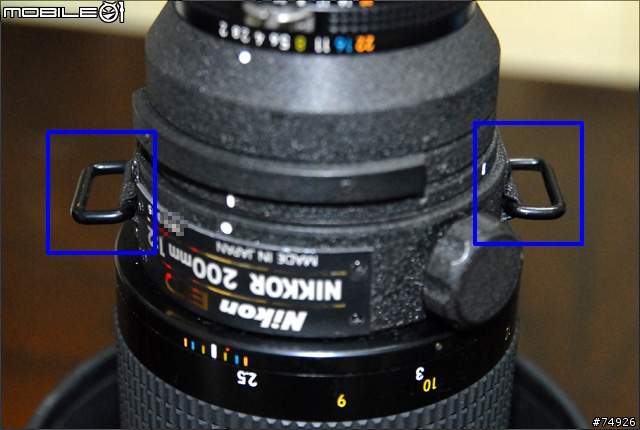

這樣重量體積的鏡頭Nikon額外提供了兩組掛環、方便直接使用「鏡頭背帶」來扛這支鏡頭....^^


成像簡易測試:

不免於俗的、我們還是要簡易測試一下這顆鏡頭的解像力,Ken以D200搭配腳架測試
拍攝與Ken距離約40m的金屬水塔,擷取兩個不同位置的1:1圖像作比較
設定日光白平衡,ISO 100,D200 L尺寸Jpeg最大品質拍攝。

拍攝Sample全圖與截圖位置示意框、對焦範圍在綠底白字上

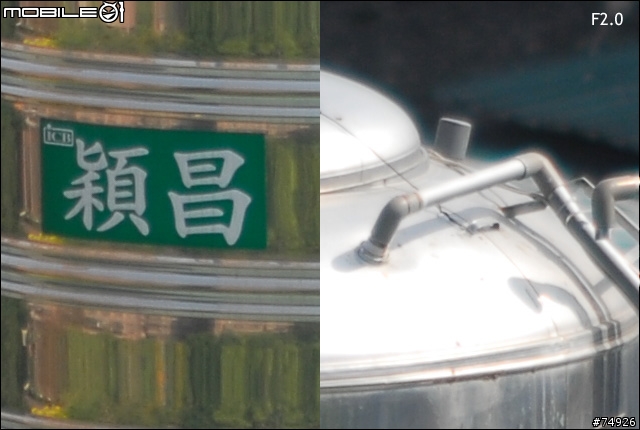

可以看到AIS 200mm F2在光圈全開的狀態下,對於物體的描寫能力、不過也可以明顯看到慧星像差
但出乎意料的是、AIS 200mm F2的ED鏡片對於紫邊的抑制效果很好、雖然光圈全開逃不過大光圈鏡頭的色散
尤其是電鍍金屬的材質、在強光下通常難逃紫邊效應,但是我們在測試圖檔幾乎看不到藍色與紫色的色散
照片看起來意外帶點朦朧美^^、而焦點所在的字體雖有點朦朧、但解像能力還是很好
甚至左上角的「ICB」字樣仍舊清晰可辨識。

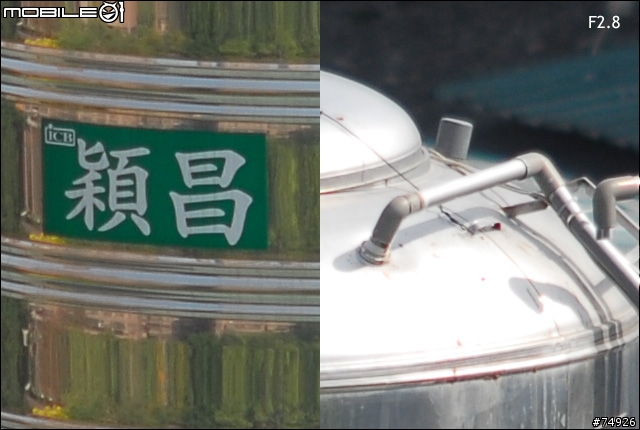

縮光圈到F2.8之後,成像的銳利程度明顯提高、對比也清晰許多、慧星像差的問題也有所改善
換來的是非常紮實的成像、很難想像這顆鏡頭的光學設計是20年以前的技術.......

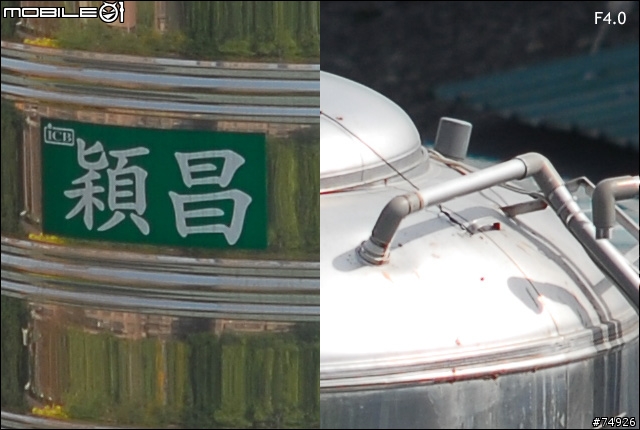

縮光圈到F4.0之後,成像的水準大幅提高、像差狀況完全消除
可以看的到這顆鏡頭的最佳光圈落在F2.8~4.0之間。

縮光圈到F5.6之後整體成像也有所提升

F8.0當然更是銳不可擋.....

接著看幾張隨手亂拍的Sample、詳細拍攝資料可參閱EXIF檔、照片右上角有標示光圈
照片都是原圖直接縮圖、沒有銳利化、也沒有調整色彩、同樣使用W/B使用日光選項

檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊


檢視照片的EXIF資訊

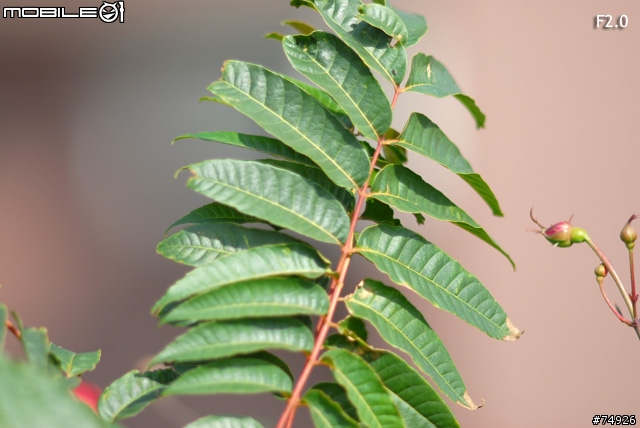

可以看到AIS 200mm F2擁有非常驚人的散景能力,最大光圈下成像雖有慧星像差
但是細節的描寫能力依然可怕,而且色彩的還原能力非常的棒、鮮豔而不誇張、平實的呈現肉眼所見的色彩
而光圈全開在五公尺內距離拍攝、幾乎焦點前後30cm都會被奶油般的散景給虛化
對於需要凸顯被攝物這顆長焦的大光圈鏡頭應該無人能敵.....

當然、這顆AIS 200mm F2含遮光罩重量將近3kg、加上D200之後直逼4kg的重量可不是開玩笑的

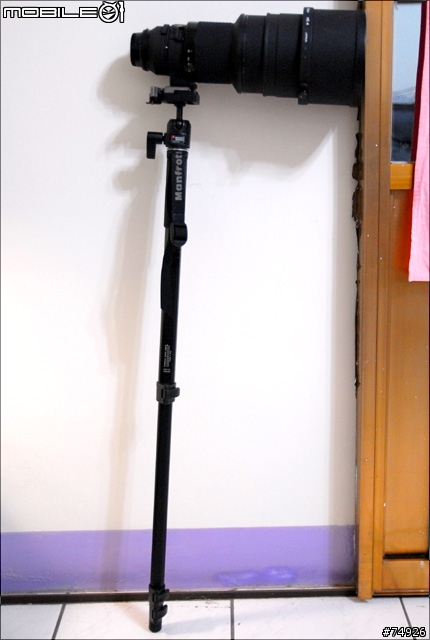

Ken在頂樓把玩得時候是搭配單腳架使用、中間有手持拍攝看看、但一邊要維持4kg的器材手持的穩定性
一邊又要轉動年久失修有點生硬的對焦環、拍沒幾張兩支平常不作粗活的手臂已經發出抗議.......


測後結語:其實AIS 200mm F2早已後繼有人:

200mm F2五代目AF-S VR Nikkor ED 200mm F2G(IF)


第五代:AF-S VR ED Nikkor 200mm F2G(IF)
歷經30個年頭後誕生的最新版200mm F2.0鏡頭,於2005年五月與D2Hs同步發售
可以說是擁有目前Nikon最高技術打造的最新版本。
˙取消光圈環的G鏡版本、適用於所有AF SLR與DSLR
˙採用3片ED與1片超級ED低色散鏡片
˙Nikon第一支採用AF-S自動對焦的200mm F2.0鏡頭
˙最短對焦距離縮短到1.9m
˙重量增加到2900g
˙腳架環移到前方以平衡重心、腳架環底座可拆卸
˙具備VR防手震技術
˙提供對焦鎖定鈕
˙ED金線圈回來了...^^
˙提供焦距表尺視窗
˙取消內建遮光罩設計、改以另附HK-31遮光罩

新世代的AF-S VR ED Nikkor 200mm F2G(IF)於2004年六月發表
但其實於發表將近一年之後的2005年五月才正式與D2Hs同步發售

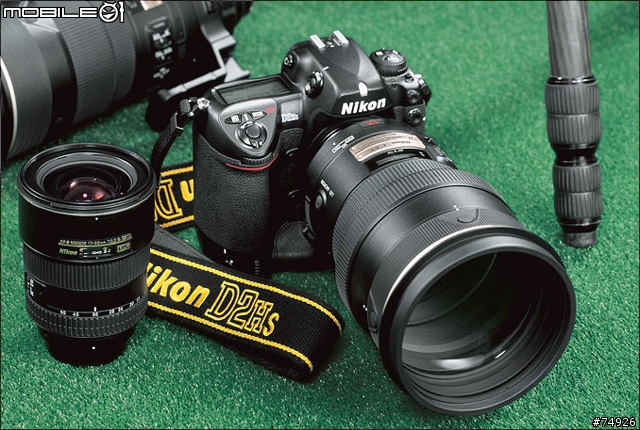

因此這顆鏡頭許多的情境照片幾乎都是跟D2Hs一起主打
也正呼應了這個光圈與焦段的鏡頭在1976年設計的初衷
延續了30個年頭粹鍊、融合後誕生出的AF-S VR ED 200mm F2G(IF)
將帶著Nikon現階段最新的一切技術、伴隨著D2Hs主要用戶群攝影記者們度過未來的一切挑戰
但大家可別忘了、這顆新鏡頭僅僅推出一年多而已、在他推出之前
Nikon在200mm F2.0的市場幾乎都由本篇主角AIS 200mm F2頂著!
雖然他已經退休了、但是老鏡不死、只是凋零!如果影友們身邊有這顆鏡頭
有空把他拿出來拍拍吧!AIS鏡頭如果擺著不用、那個對焦環的阻尼可是會用鏽蝕來殘害自己的....

後記:
其實Ken本篇是準備了小黑四跟小黑五預計要跟AIS 200mm F2作測試對照
但是很無奈、D200雖然支援AIS的測光、也提供合焦指示燈,但是讓Ken非常的是
D200的合焦指示燈「Range」非常大、使用AIS 200mm F2這種長焦MF鏡頭、在拍攝遠距離範圍時
變焦環一點轉動焦點的距離可是以「公尺」計算,但因為D200的合焦指示燈Range非常大
幾乎燈亮後還能轉動約1/8圈、加上當時日正當中、D200的LCD基本上是廢掉了......
Ken在經歷幾個鐘頭的拍攝後、下午還得出門、其實沒空確認拍攝的「成品」、結果就是拍了一堆失焦的鏡頭
有人說用MF拍攝還脫焦是攝影者的問題、Ken承認這是對的!但是D200的合焦指示精確度這麼差
Ken也是使用到這種長焦MF鏡頭拍攝遠距離目標才發現、用觀景窗看幾乎都很清晰
但是實際拍攝的結果卻讓人不能置信....所以另外花時間拍的小黑四、五對照用的照片也都白拍了....
唉、看來是得追隨其他改裝先烈!把D200改上FM3A的「裂像對焦屏」了...

附上當天準備好的機絲頭照片......
左起:裝D200的65AW、F5槍套內裝AIS 200mm F2鏡頭、右邊兩個Nikon鏡頭袋分別裝置小黑四跟小黑五。
當然還有饅頭碳腳....扛這麼大批機絲上天台、真是......

檢視照片的EXIF資訊

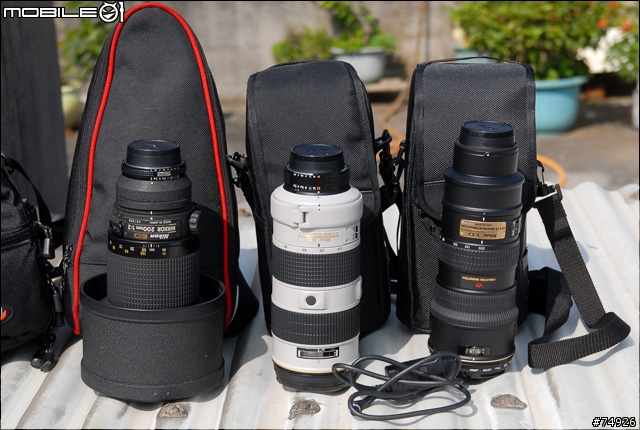

拿出來排排站了.....

檢視照片的EXIF資訊

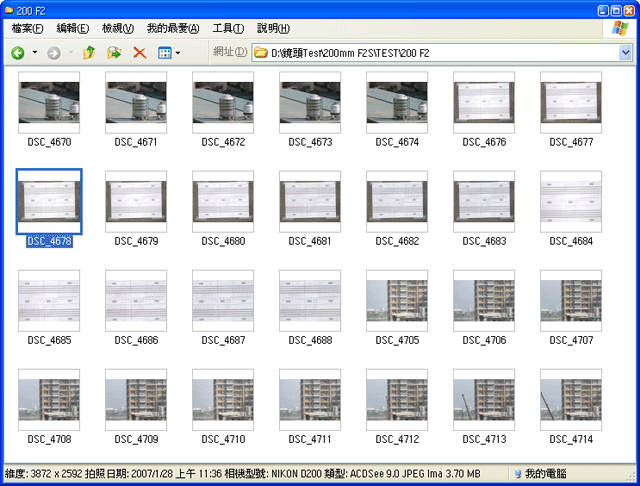

拍攝的一堆失焦測試照片"真相"......
