我是一個小小上班族,自從去年3月買進這台Focus 之後,我一直想要讓它變成我生活最得力的伙伴,所以我一直努力想在我的Focus上發揮到最大的功能,又加上自已又很非常喜歡DIY,舉凡保養、美容、改裝全部自已來,除了省工錢之外,在摸索的過程中真的讓你學習到很多專業知識及技能,所以修車真的變成了我的假日最大的休閒娛樂了!現在就為大定介紹我心愛的小藍---Focus

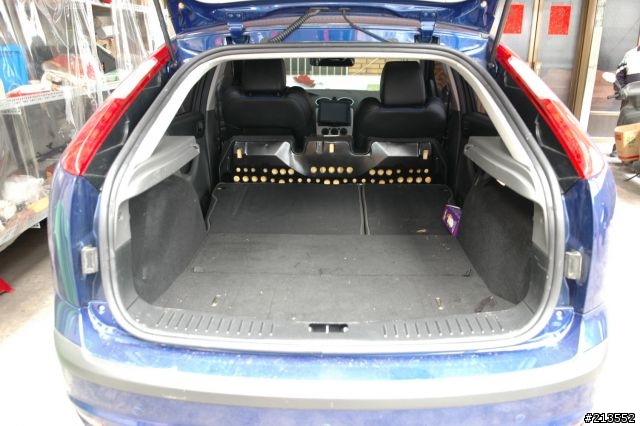

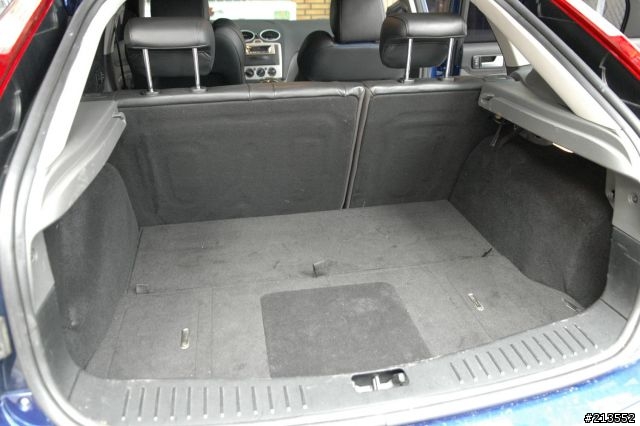

後座放倒後,變成了一個非常大的載貨空間

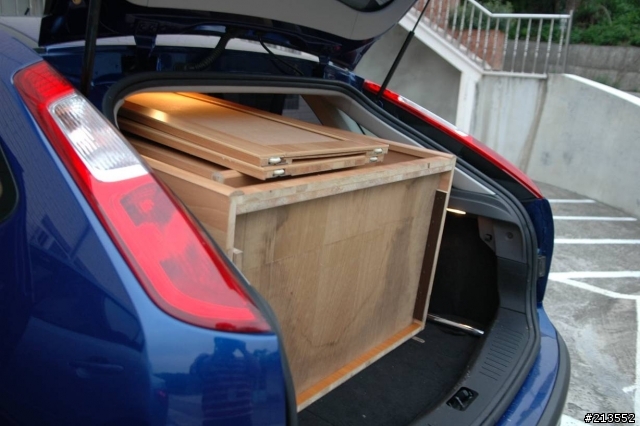

超大的肚量,180cm的衣櫃都塞得進去,是搬家載貨的好伙伴!

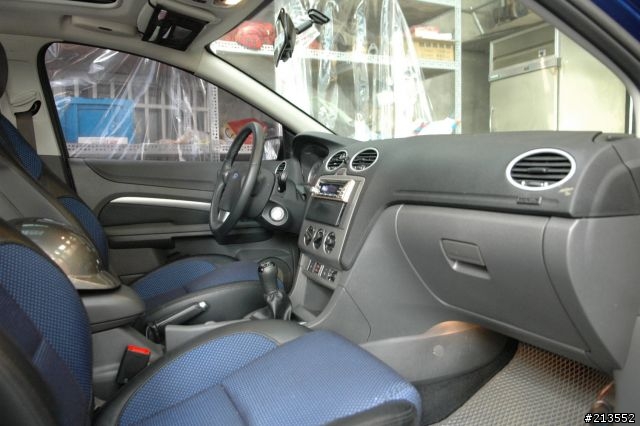

小藍的內部空間,我喜歡低調的內裝,藍色的布面椅跟我的車非常的搭(當初買車時以為布面會跟車色互相搭配,後來才發現所有顏色都是藍色布面椅)

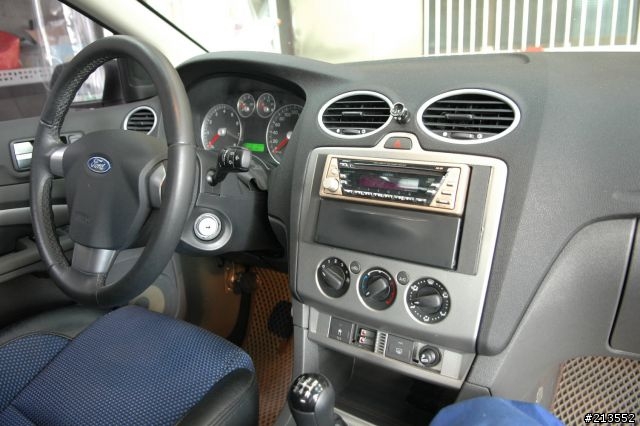

Clarion HX-D1 啞巴機,從上一台 FERIO拆下,已使用4年,音響面板框花了我1500元,非常之貴,置物盒則是去福特原廠買Activa 置物盒,花了我500元。Focus原廠音響需用特殊工具才能拆,當初我是硬拆的,所以可以看到面板框上有刮傷的痕跡

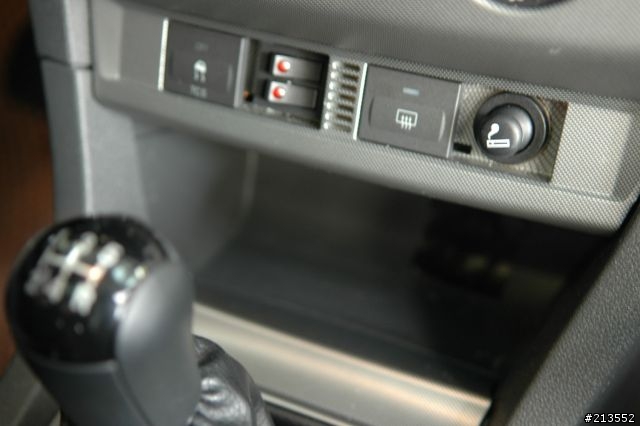

煙灰缸被我拆了,點煙器插座被我移到了上面,原本點煙器插座位置有一個圓形的洞,我用帆布膠帶貼了起來,不然零錢會掉下去喔,現在這個大的置物空間我用來放手機,非常的方便。上方有兩個開關,一個作為電腦power開關,一個現在無作用,電子材料行花20元買的

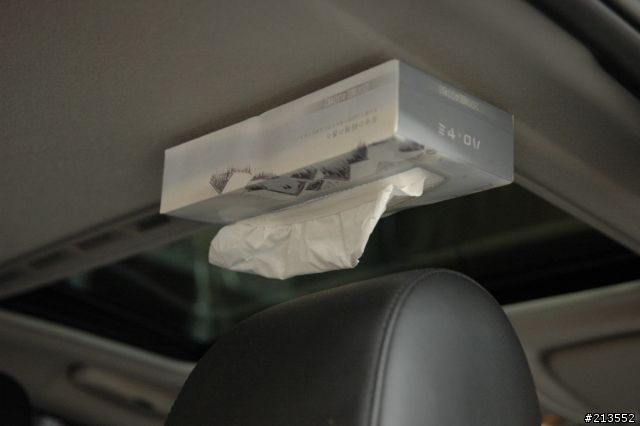

面紙盒中間放了一顆超強力磁鐵,吸在副駕天花板上,車內不論坐那個位置的人隨手即可拿到,非常方便

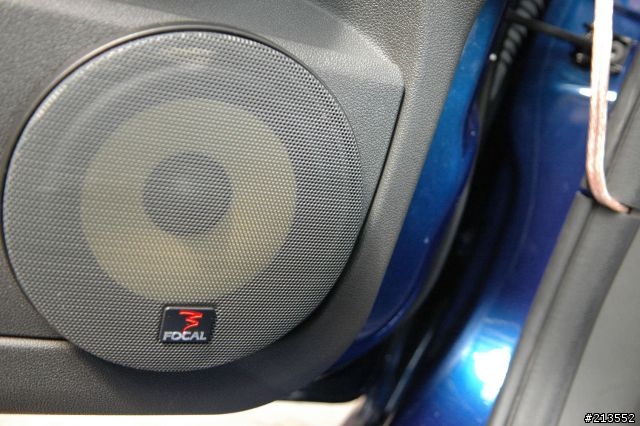

Focal 165KP ,自已在門板上挖了一個大洞,把中音拉了出來,聽說這樣更好聽,我也不知道好在那?不過跟原廠的比較起來當然是好太多了!Focus 的左邊車身找不到洞可讓喇叭線穿過,所以有一條線吊在那,真是愈看愈礙眼,希望裝過喇叭的人可以分享一下經驗

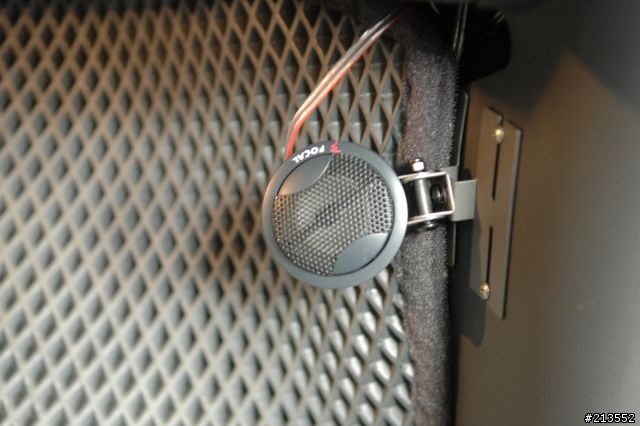

TN-51高音,本來是放在A柱下方的,也是聽說高音放在腳踢板(kick panel)的位置會讓音場更好聽,但腳踢板實在是太貴了又加上手排車離合器踏板可能會卡到,所以花了300元買了52mm的三環錶座自已鎖起來, 還可以調方向,便宜又方便




Focal的被動分音器實在太大了,沒地方擺,所以放在座椅下方,並未固定住

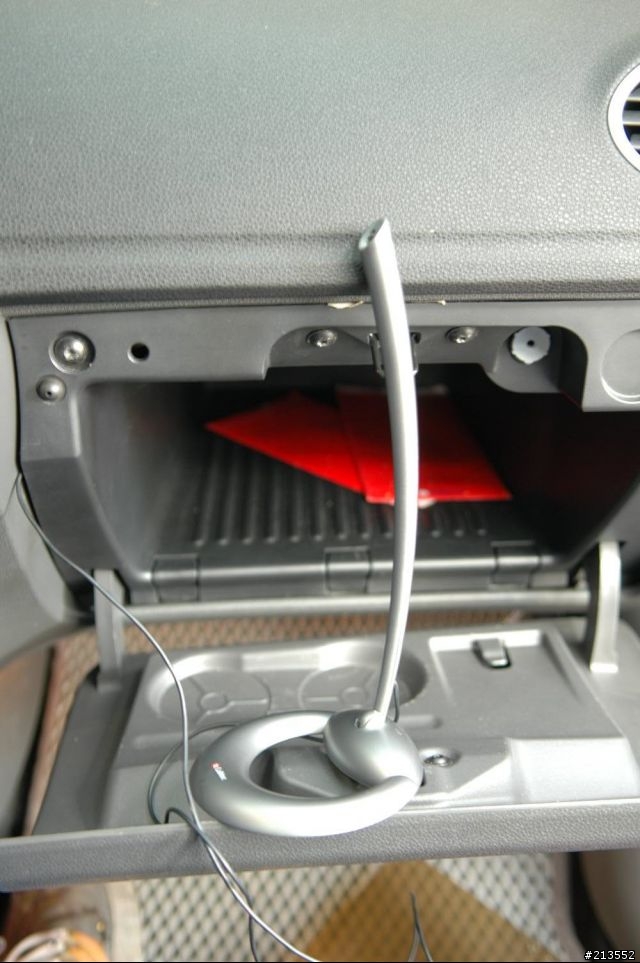

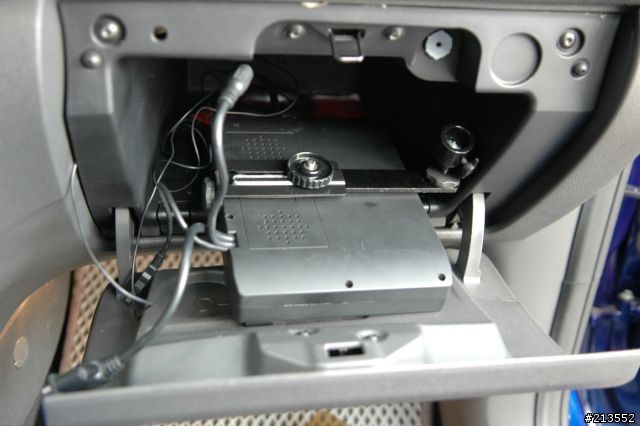

手套箱放了一支電腦麥克風及一個8.4” LCD touch panel,內行的人一看就知道我的車藏了什麼好料的了吧,請各位看倌眼睛張大仔細瞧瞧!

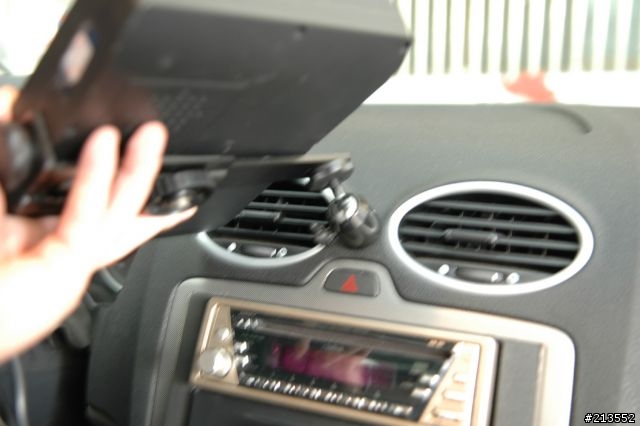

把LCD鎖在冷氣孔中間的固定座上(這可是要用電鑽鑽中控台的,心臟不夠力者勿試)

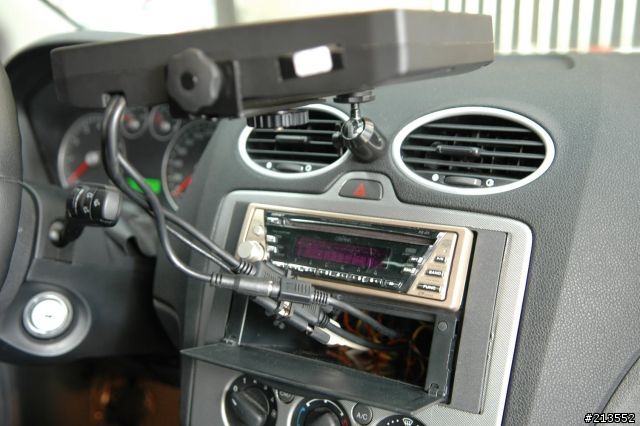

打料置物盒,裡面有三條線(USB, VGA, LCD power線)

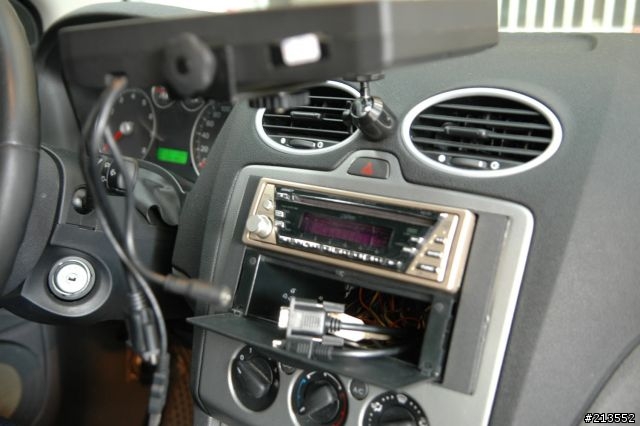

依序把這三條線接上(有點耗時間,以後會考慮改成一個快拆接頭)

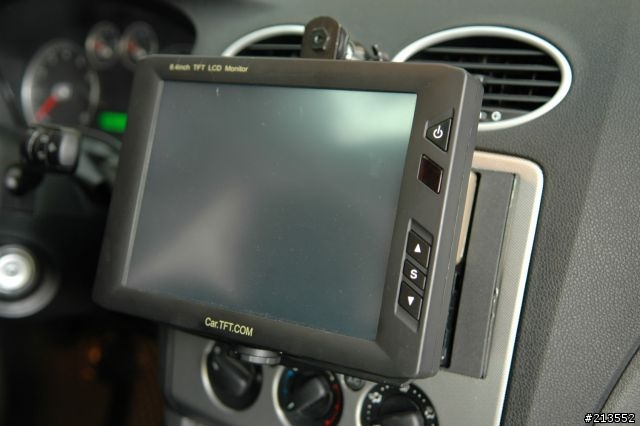

固定完成,8.4”超大LCD touch panel, 解析度800*600,完全不會擋到冷氣風口,除了D1 音量開關調整會麻煩點外,操作冷氣時並不會擋到視線

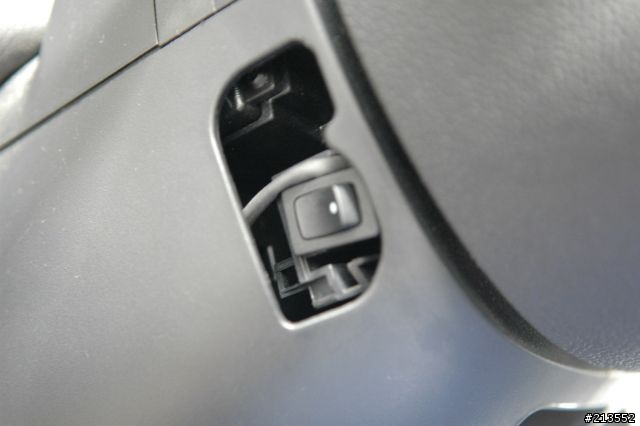

原本原廠音響快撥鍵因換了D1後失效,故拆掉改成電腦power的開關,材料費10元

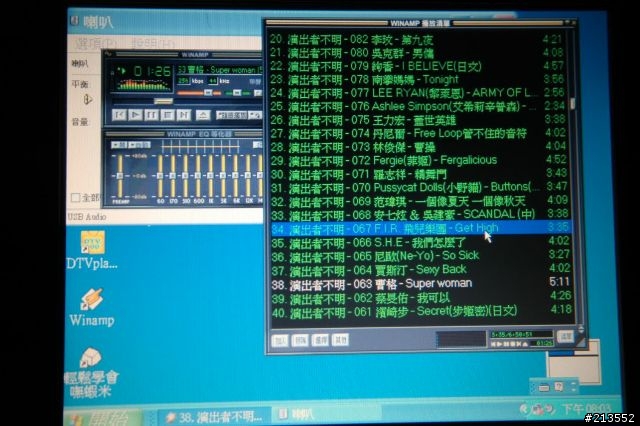

Carpc 開機後的畫面,上萬首聽不完的mp3,音效則使用創新未來USB音效盒,USB轉RCA接頭後再由D1的AUX in 接到音響系統,音質聽起來很不錯,但還是跟用D1聽原版CD比起來有一段差距。若是原廠主機的話,聽起來就沒什麼差別了

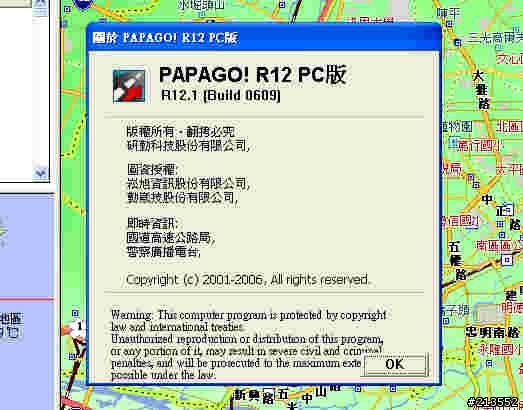

PAPAGO R12 PC版,GPS定位時間只要0.5秒,世面上應該還沒有賣8.4”的GPS吧?

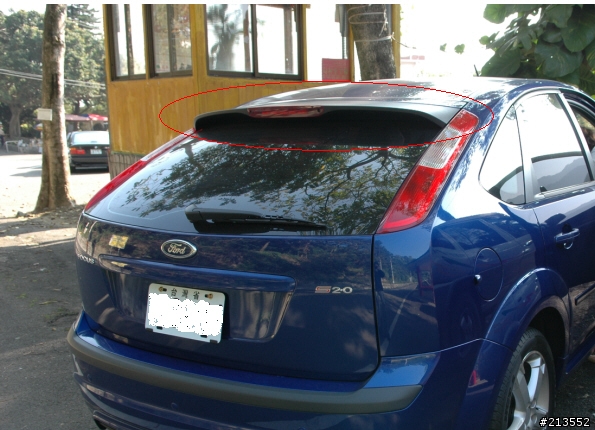

GPS 天線我用的是環天BU-353 USB接頭,我把它跟數位電視天線藏在尾翼裡面(這花了我一個工作天,真的很累,不過這很符合我低調的風格),因尾翼是塑膠的做的,完全不會擋GPS訊號,才能有定位時間0.5 sec.的成績



電腦MIC 則是用來唱KTV用的,我的歌庫光國語歌曲就佔了110GB的空間,我的女友因五音不全不敢跟朋友去KTV唱歌,但只要一上車一定佔著MIC不放,到目的地還不肯下車。有了KTV後,她現在都不會一上車就睡覺了,哈哈哈!



羅技的無線鍵盤,因鍵盤不常用,平時放在後座座椅上



接下來就跟大家介紹我的Car PC系統了,大部分零件都是電腦昇級留下來的,整個系統是放在後車廂,後車廂裝潢則是請店家做的,這是唯一我無法DIY的部份,因還要再買木工工具實在是太傷本了

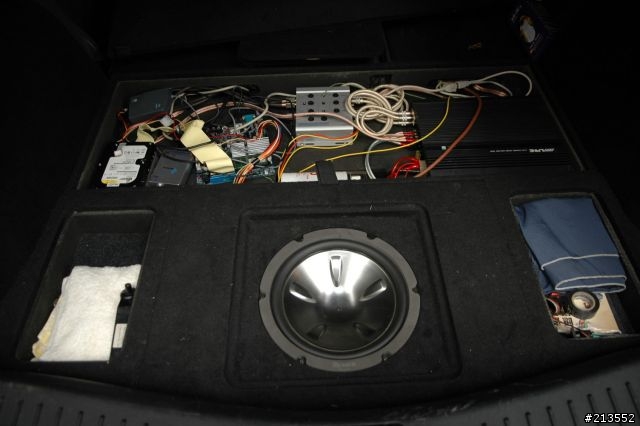

打開蓋板,整個行李箱塞滿東西

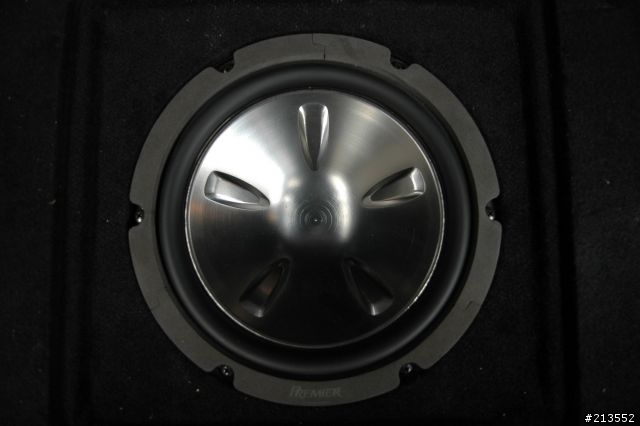

Pioneer 10” 重低音單体,前一台FERIO拆下來的,考量到備胎室空間有限,不敢用12”

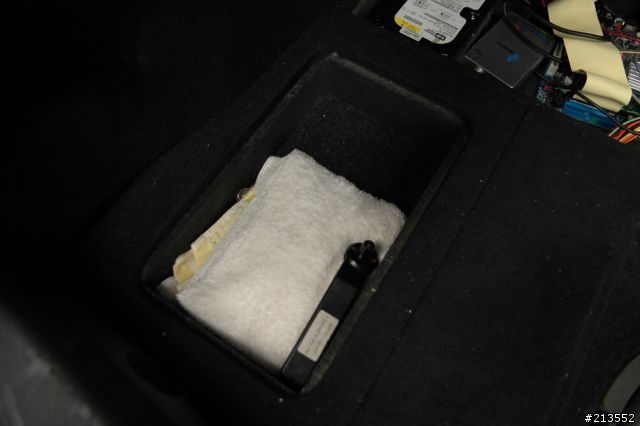

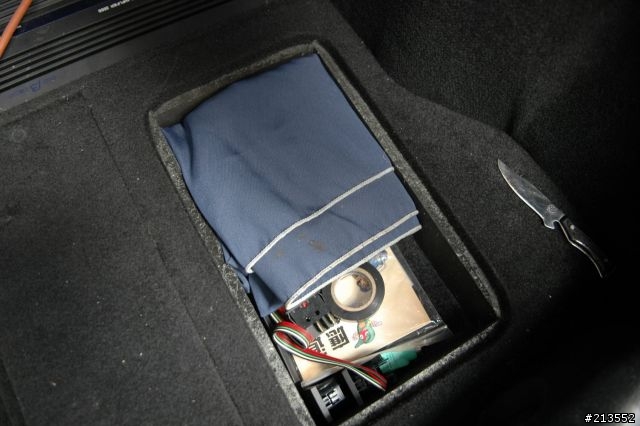

右邊置物空間裝了一些小工具及布墊,載貨時墊行李箱用



左邊放抹布、胎壓計、修車用手電筒

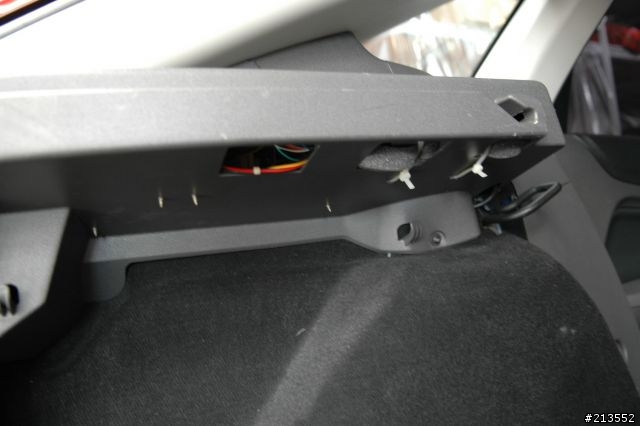

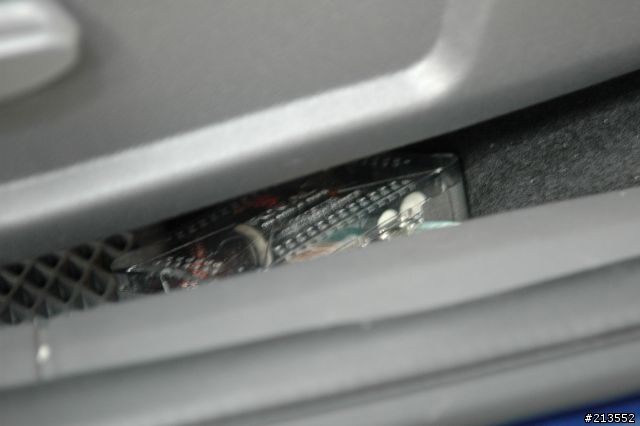

Car PC 電源是用12V 轉110V 300W 變壓器,再接150W 的ATX power supply, ATX体積太大,把它分解後藏在座椅後方的塑膠內裝裡,自已做了一條主機板power的延長線3米延伸到行李箱的主機板上。Power 則藉由一斷電器連接至中控台上的開關,以免停車時power一直消耗電瓶的電造成車發不動。斷電器接了一顆小的12V 7Ah 的電池以免汽車發動時消耗大量電流使得電腦重開機

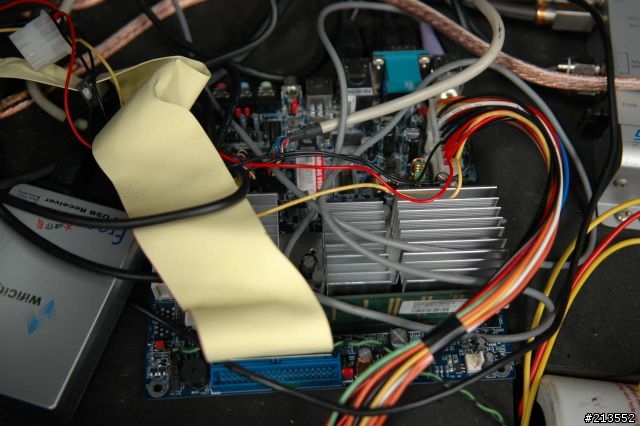

主機板則是用VIA C3 800 mini-itx, 256MB DDR400 Ram,無風扇,耗電量20W,可避免噪音及熱當,實際連續開機八小時(新竹-宜蘭-花蓮-中橫-南投-台中)不當機

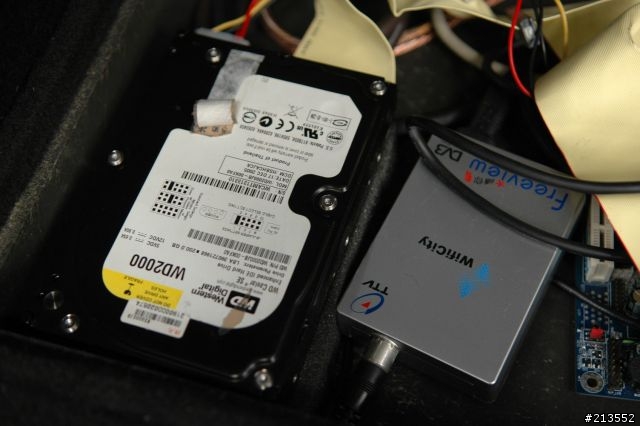

WD 200G硬碟,目前已滿(MP3、KTV歌庫、最近院線片,各類影片),下方放了一個小海棉稍微制震,目前用了半年未發現壞軌,旁邊是USB 的數位電視接收器,可收看數位節目,不過可能是其附的天線為家用,所以會lag

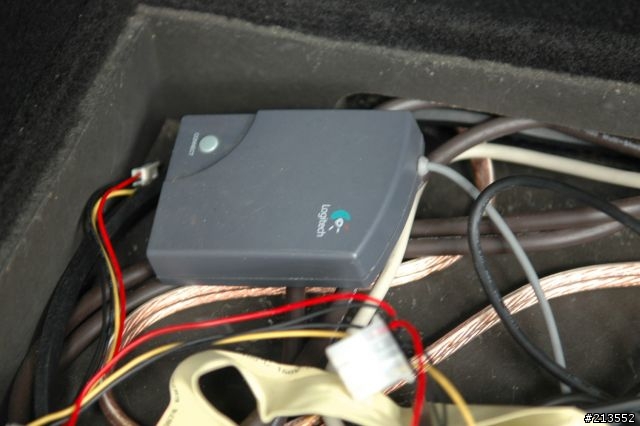

無線鍵盤接收器,目前已買不到單獨的無線鍵盤,只能搭滑鼠一起買,不然我真的想換一個体積比較小的無線鍵盤,希望廠商能聽到我的心聲…………………

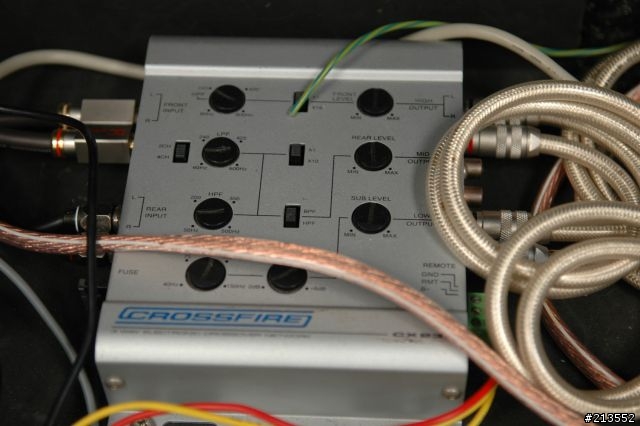

CrossFire 主動式電子分音器,因為擴大機只有四聲道,所以現在無後音場

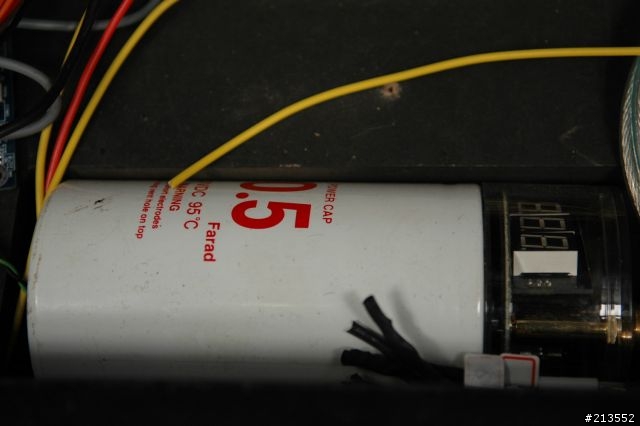

雜牌0.5法拉電容,給擴大機足夠的電源

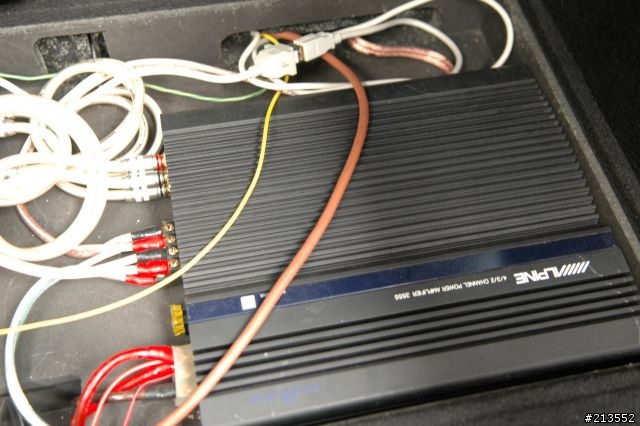

Alpine 3555擴大機,四聲道,其中兩聲道推focal 165KP,後聲橋接推Pioneer 10” 重低音,足夠使用,但還是想昇級傳說中的Audison

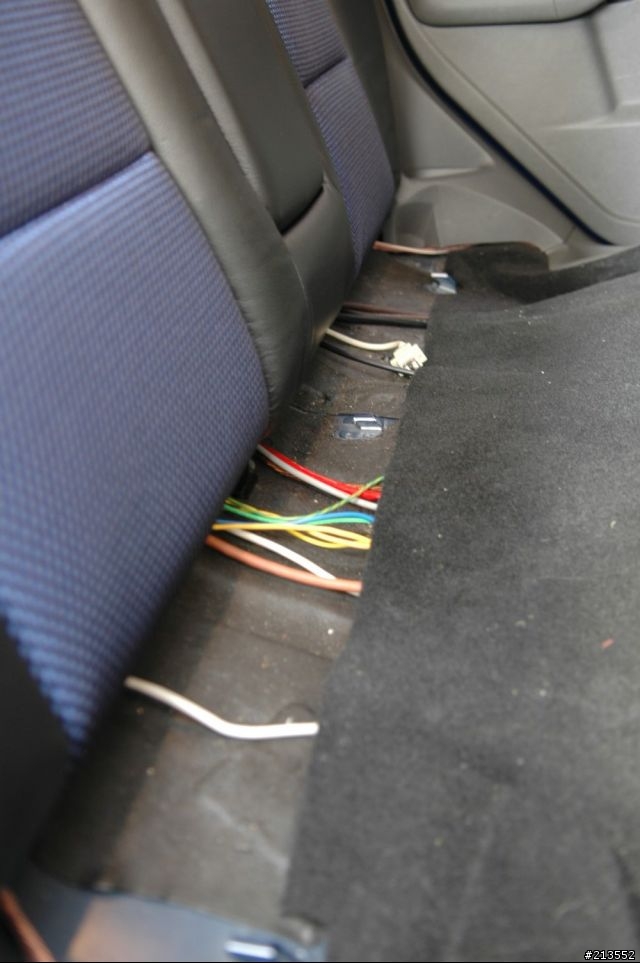

由後行李箱牽至中控台的線,訊號線兩條,喇叭線兩條,電源線兩組,USB線兩組,還有普通電線20組,奉勸想裝音響的朋友,線組要一次埋好,免得還在再拆地毯埋線,地板隔音也順便貼上柏油板,一次完成,我尚有10組線未使用,將來昇級時就省事多了,如倒車CCD...數位電視機上盒

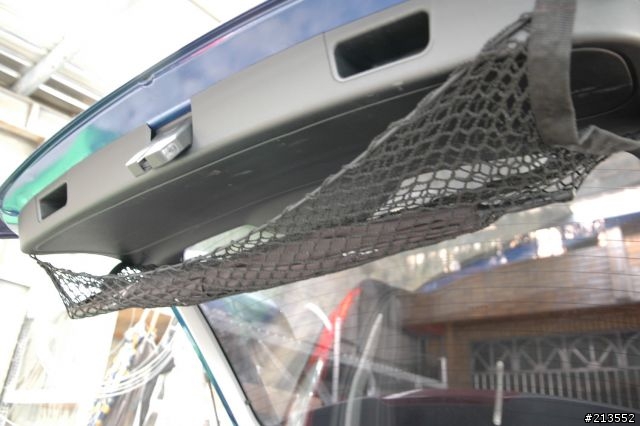

老弟送的行李箱隔網,因考量到行李箱還會置物,所以把它裝在後門上放傘,很方便




大致上介紹一下了我的Focus,當然還有很多DIY未能詳細解說,如全車的DIY隔音,總不能再叫我拆一次車吧!
Car PC 從構想、蒐集零件、施工共花了半年的時間,其中遇到的因難挫折實在不足為外人道,但完成開機的那一刻,真的讓我非常感動,成就感無可比擬,讓我在工作上增加了無比信心。
目前市面上的car pc一套約4~5萬,但因其為通用型,無法與車子完全整合,總有些美車不足的地方,希望廠商未來能提供更棒的商品,來滿足消費者的需求
我的Focus 當然會再進化,我改車的原則就是:能夠自已改就自已改,工錢自已賺,還能在做的過程中學習各方面的專業
接下Focus 的昇級的目標為
1.擴大機昇級為Audison VRx
2.喇叭改為三音路
3.LCD改為1Din 伸縮觸控式
4.硬碟加大為400G
當然是要等現有的設備損壞後才會昇級。
我很愛我的小藍,但我不是車奴,車子只是讓你生活更方便的工具,奉勸各位愛車族們,不要為你們的車子降低自已的生活品質,甚至傾家蕩產,隨時動個腦筋DIY,就可以讓我自已省下一大筆錢喔
