外盒正面,採用直式外盒,整體以反光材質處理,並以贈送的SUPREME COMMANDER遊戲作為封面主打,GeForce 8800 Ultra字樣就顯的小了許多。


外盒背面,針對顯卡特性用圖片以及文字來做簡單說明。


外盒側面,大大的技嘉商標相當吸引目光。


打開外包裝後,就是8800ULTRA本尊亮相啦。

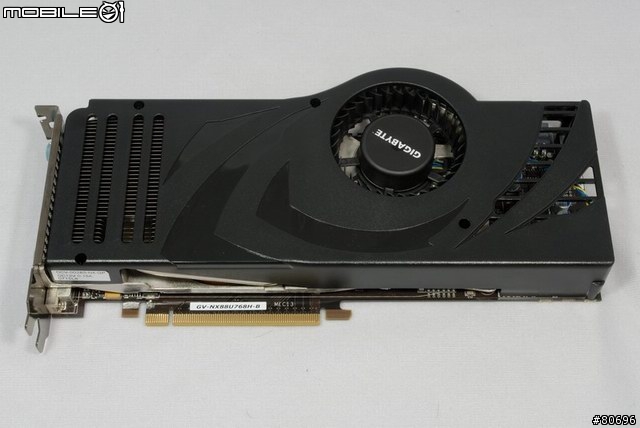

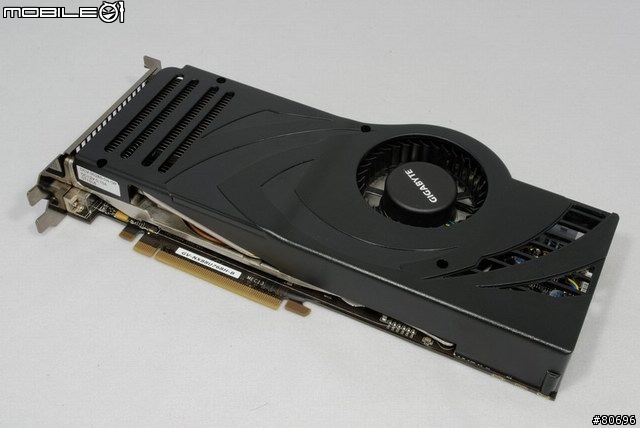

顯示卡本體,整體以黑色風罩蓋住,在前方以及後方加開輔助氣流通風口,鼓風扇位置往上修正突出本體範圍,是與8800GTX最大不同之處。

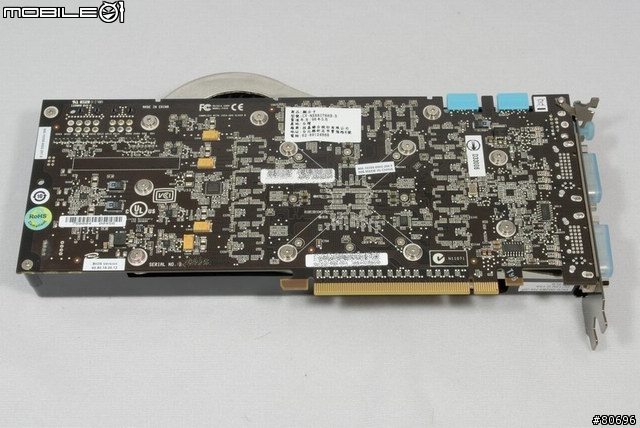

顯卡背面,黑色的電路板被大量表面粘著元件佔據,風罩以及散熱器以螺絲搭配彈簧固定,電路結構以及使用的元件與8800GTX可以說幾乎相同。

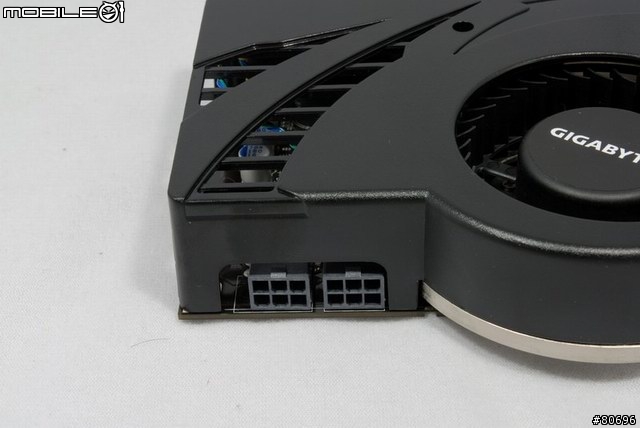

為了充分供應顯示核心以及記憶體,8800ULTRA同樣也需要兩組PCIE 6P的電源,若是電源輸入不足,卡上的蜂鳴器可是會毫不客氣的發出警告。

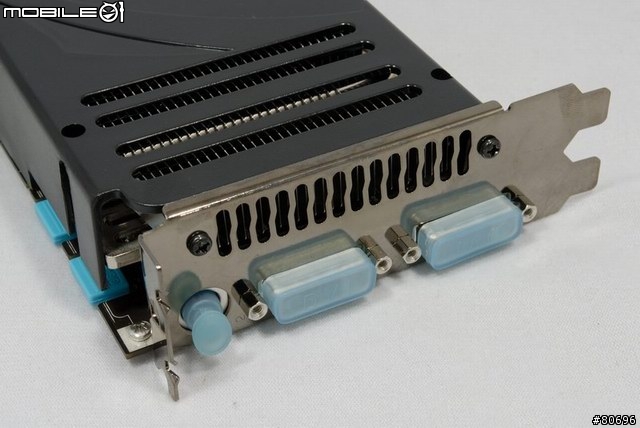

顯卡後端佔走了兩組檔板的位置,其中一邊是散熱出風口,另一邊是雙DVI-I輸出以及一組Video/S-Video/HDTV類比輸出端子。右側藍色護蓋蓋住的則是SLI用接頭,不用時可以用技嘉準備的防塵套蓋住,避免氧化髒污。

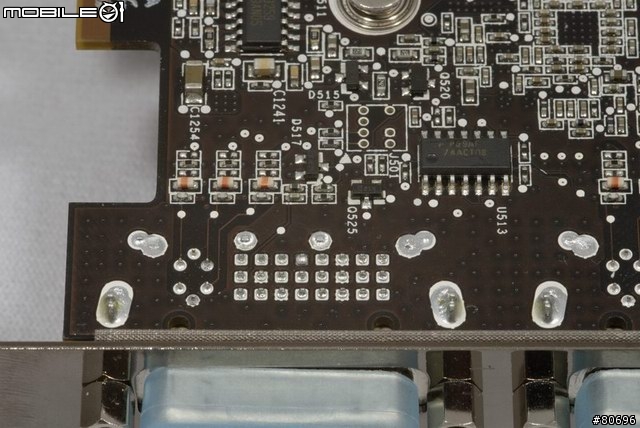

輸出端濾波電路。

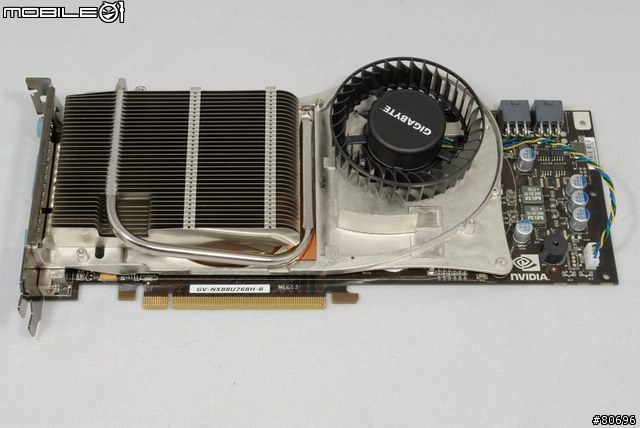

拆下黑色風罩外蓋,可以看到大型鋁質熱導管散熱片,蓋在主要發熱元件上方,透過鼓風扇帶動氣流,達到散熱的目的。

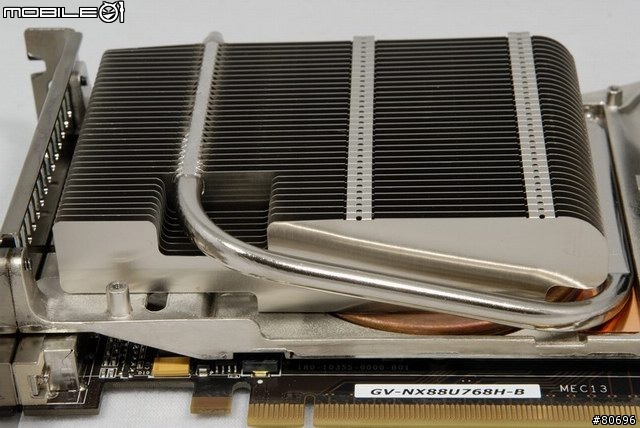

以鋁質鰭片搭配熱導管,引導散熱器底部的熱至鰭片上,加上底部埋入的熱導管,達到快速散熱的效果。

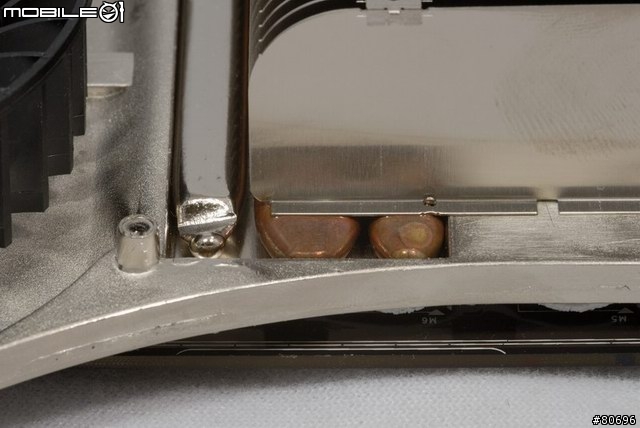

這張圖可以看到除了銀色的鰭片用熱導管外,底面還埋入兩支熱導管。

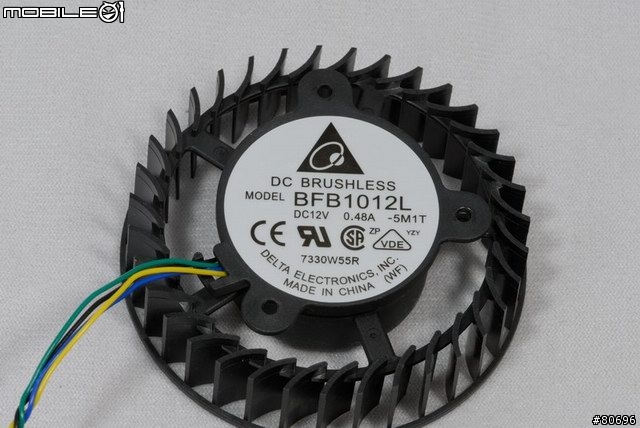

鼓風扇使用台達製品,有偵測轉速以及PWM轉速控制的機能,受顯示卡負荷程度以及溫度高低來控制轉速,也可以透過軟體調整,強制全速運轉。

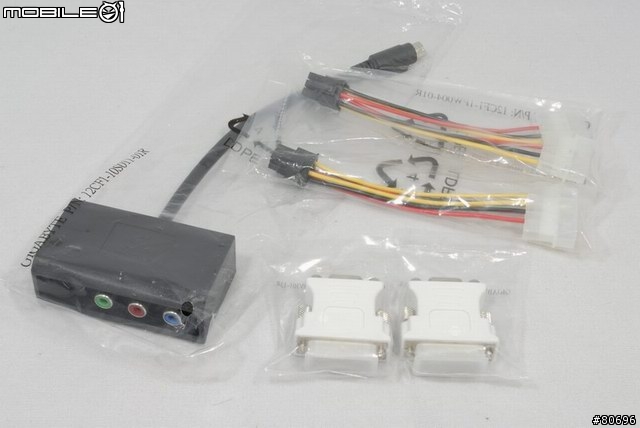

配件,有兩個DVI轉D-SUB、兩組大4P轉PCIE 6P線以及一個HDTV S端子/色差端子輸出盒。


其他還有顯卡說明書、驅動程式光碟。贈送兩套遊戲,分別是SUPREME COMMANDER以及DAWN OF WAR。


接下來就是上機測試。

測試配備:
INTEL Core 2 Duo E6850,超頻至400*9,3.6GHz
ASUS P5B Premium
OCZ Titanium Alpha VX2 PC2-8000 1GB兩支,以500MHz,DDR2-1000運作,參數4-4-4-15,CR=2T
WD 2000JS 200GB SATA硬碟(放作業系統)
SEAGATE 7200.7 80GB IDE硬碟(放測試程式)
Tuniq Tower120散熱器,風扇以全速運作
Enhance E.G.O. 1000W模組化電源供應器

測試作業系統WINXP SP2為新安裝、僅安裝intel P965晶片組驅動程式,158.22 Forceware國際版官方顯示驅動程式,所有設定皆保持預設值。

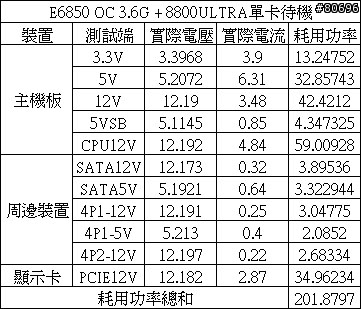

經過電錶以及直流鉤表測試,上述配備在作業系統待機下各路耗用電流以及功率列表:

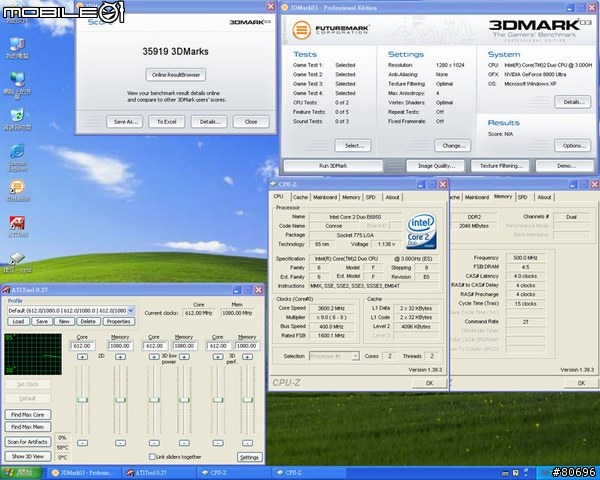

3DMark03 @ 1280*1024:35919

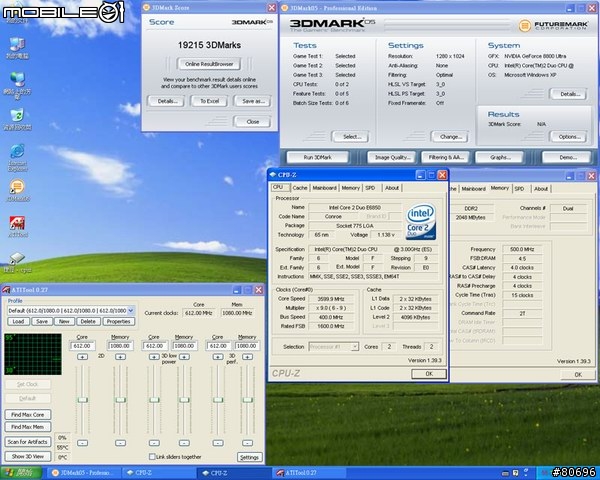

3DMark05 @ 1280*1024:19215

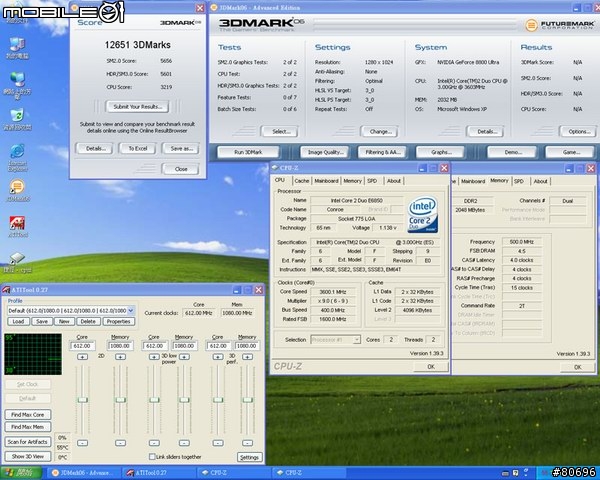

3DMark06 @ 1280*1024:12651

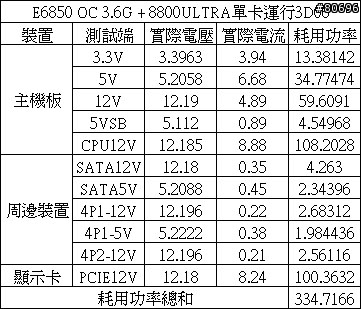

運行3D測試,所測試到的最高各路耗用電流以及功率列表;



接下來是超頻性小測試

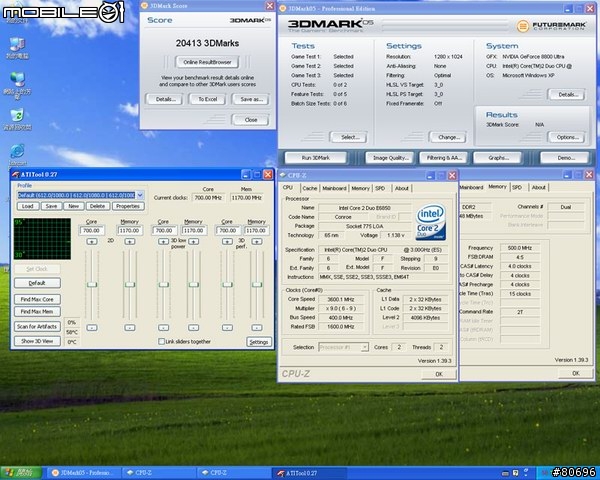

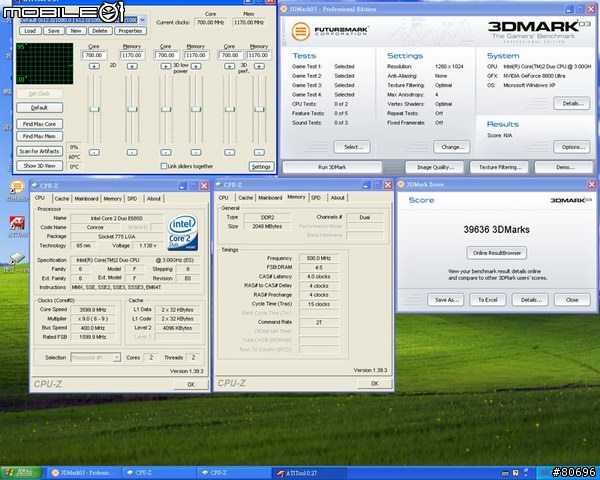

使用Rivatuner將風扇轉速調整至全速,並使用ati tools進行超頻,這張卡空冷不破圖不當機極限在於核心700、記憶體1170。以下是成績,可以與預設的核心612、記憶體1080做個比較。

700/1170 3DMark03 @ 1280*1024:39636


700/1170 3DMark05 @ 1280*1024:20413

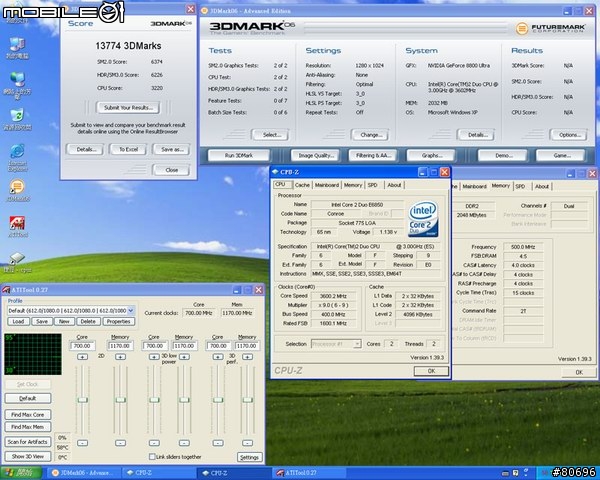

700/1170 3DMark06 @ 1280*1024:13774




成績均有得到相當幅度的提升,以03最為明顯。

結論:從以上圖片看來,8800ULTRA的電路板與周邊零組件與8800GTX可以說是完全相同,僅核心由原本的G80-300-A2更換為G80-450-A3,並更換風扇位置和加上散熱器外罩,不過核心頻率可以在原裝空冷、電壓未改之下拉到700MHz,可見在G80-450-A3核心上有較前一代更為進步之處。
但是是否值得去多花這些錢由8800GTX換到8800ULTRA,這就要看使用者自己的決定了。

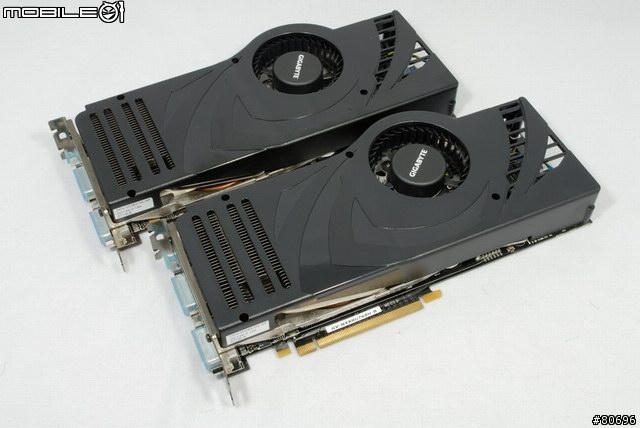

下次的測試規劃為雙8800Ultra於SLI下的耗電表現情形。


兩張在一起看看可以吸掉多大的12V。


報告完畢,謝謝收看。
