自從看了Die Hard 4.0之後,魔俠那間「指揮中心」就是我玩電腦的最終目標,不過供養那麼多台電腦可能真的得要六台發電機,外加十顆1000W的Power吧?幾年前,電源供應器沒什麼玩家在意,隨便一個白牌250W就很好用了,但各零組件的耗電量越來越高,尤其是顯示卡,高階卡的耗電量甚至比一整台電腦還高。因此廠商出的Power瓦數越來越誇張,玩家也越來越在意主動式PFC、轉換效率等等,搞到打電動還得副修基本電學。

80%+轉換效率
台電計算家庭電費的方式比較不一樣,是以千瓦小時來算度數,因此Power在AC轉AC的升壓階段,不管有沒有用完就接地消失,不像歐洲會bypass回電路。簡單的說,所謂的「主動式PFC電源供應器」在台灣是沒辦法節省電費的(當然,有主動PFC的Power,通常轉換效率也比較好,而且對地球來說是做功德,所以也不全然無用),對台電計費有影響的只有Power的「整體轉換效率」,也就是AC(交流電)轉DC(直流電)時的效率。正好美國最近在推行80 PLUS新規範,讓我想物色一顆新Power,看80%以上的轉換效率能不能讓我省個幾百元。

在Computex 2007的時候,我就注意到技嘉新的ODIN GT電源,這是技嘉第一次進入Power市場,他們從很多高階Power上學到不少創意,整合出來的ODIN GT非常玩家取向,主打80%以上轉換效率、支援超高階顯示卡和軟體監控。因為太有趣了,我在Computex會場大概問了40分鐘以上的問題(感謝那位不厭其煩,始終面帶笑容的解說人員),過了一個多月,技嘉不堪其擾,終於寄來800W最高版本讓我玩玩。

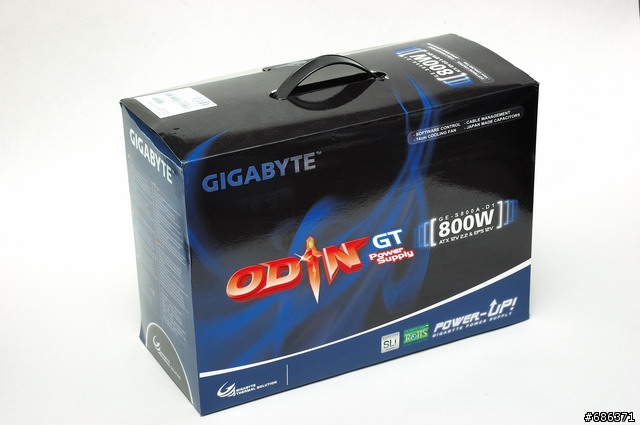

ODIN GT 800W的外盒。ODIN(奧丁)是北歐神話中的神王,相當於希臘神話的宙斯,絕對不是丁字輩的.....呃,沒事。



盒子側邊有標示各個負載情況下的轉換效率表,最高到85%,最低也有80%以上。

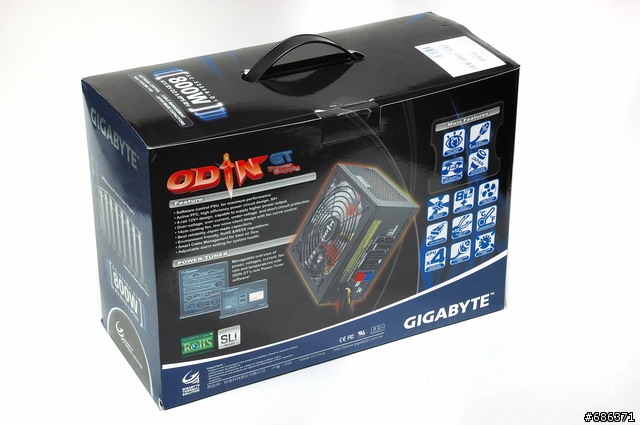

盒子背面有各種圖示說明產品的特色,我一直很喜歡這種Fallout風格的有趣圖示,上面標有軟體控制、14公分風扇等等,當然還有最重要的:ODIN GT 800W符合80%+的規範(中間那排最上面的圖示),主動式PFC自然也是一定要有的。

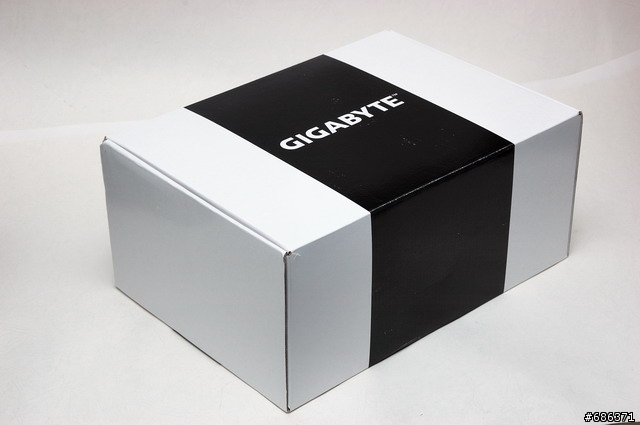

拆開外箱,裡面的小箱才是真正裝Power的,這個小箱就沒什麼花花綠綠的圖案了。

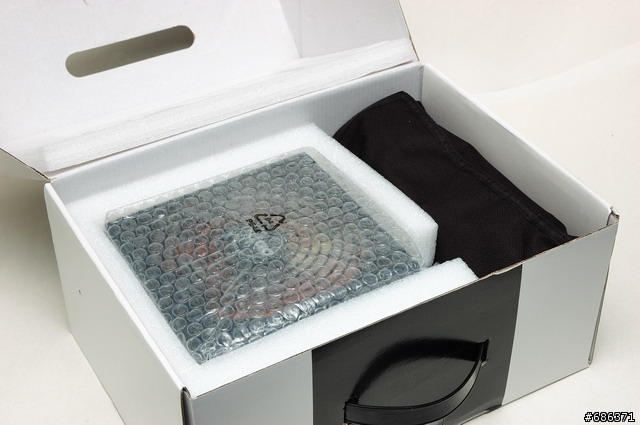

如果買過一般白牌Power,打開盒子的剎那常有打開小丑盒的感覺,線材會整個「爆」出來,但ODIN GT整理的非常乾淨,只有Power主體和配件包,軟體CD和監控線壓在底部。


往下看之前要先聲明,這篇不是Power的測試。當了電腦媒體的編輯這麼久,我認為Power是最難測試的零組件,晶片類的CPU、記憶體、顯示卡有軟體數據量化反而最簡單,只要教三分鐘,搞不好連我媽都會跑3DMark。要「真正」測Power,一定得用特殊裝備,不然無法測出AC轉AC、AC轉DC的效率,當然後端也要有儀器可以模擬出不同的負載量,才能測足瓦、過載或過電流保護,而整顆Power的供電穩定度,比如漣波,不上示波器是看不到的(三用電表或主機板的電壓偵測很不準)。所以,這篇是ODIN GT 800W的「使用心得」,而不是「測試」。很不幸的,我手邊連分貝計也沒有(淚...),所以別指望看到認任何數據,連風扇的噪音值都沒有,我真的對不起社會大眾。


模組化設計

ODIN GT 800W完全是針對玩家而設計,線材模組化是最基本要求,我自己用的下一顆Power絕對不會再買非模組化的了,光整線綁線就弄到滿肚子火。基本連接ODIN GT的電源線只有四條:24pin的主機板電源、8pin/4pin的CPU電源,和兩個8pin的PCI-Express 2.0電源,都是高階玩家必定會插的,其他的大4pin電源都只預留插孔,線材放在配件包裡,需要時再插上就好。Power上預留四個孔位,每個都可再分出三個大4pin,或三個SATA硬碟電源線,十幾個週邊的電源線,絕對夠插了。

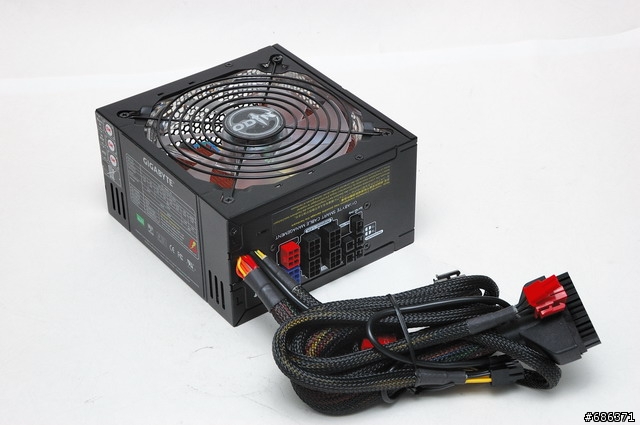

ODIN GT 800W的主體照,基本線材很簡單,其他週邊所用的大4pin線材全都做成模組化的插孔了。

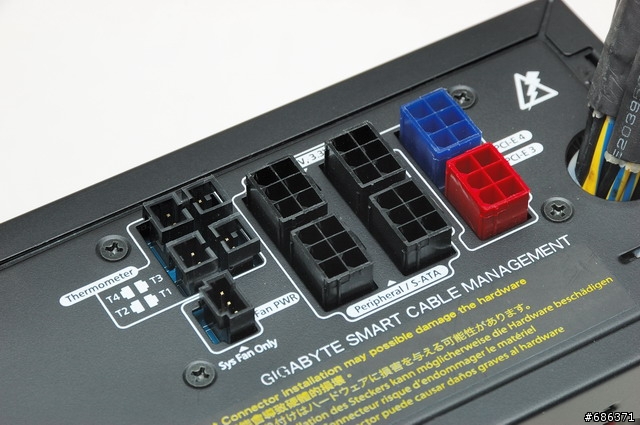

特殊顏色的是給顯示卡用的,中間則是週邊或硬碟用的,左邊則是ODIN GT特殊功能,四個測溫插孔和風扇電源。

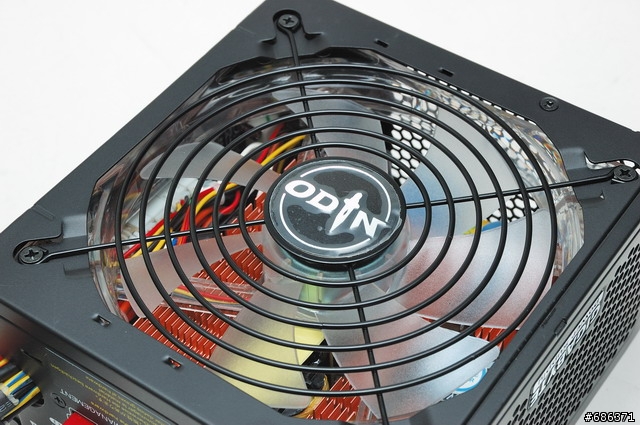

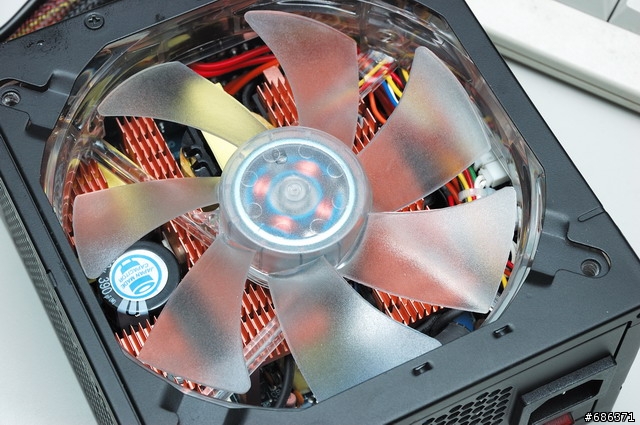

ODIN GT 800W用上超大的14公分風扇,安靜到幾乎聽不到運轉的聲音,比Mobile01惡魔黨總部還安靜(哈!好像並不難)。

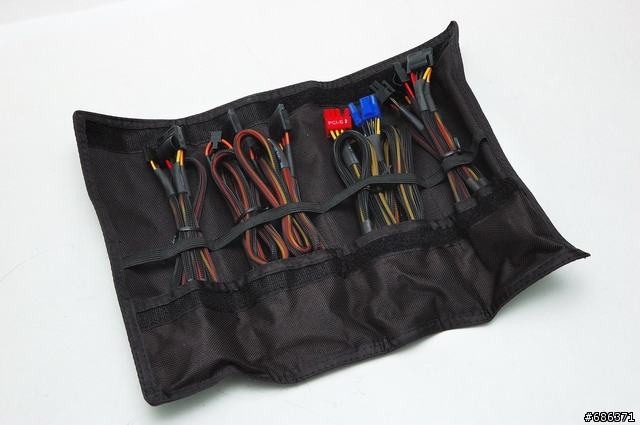

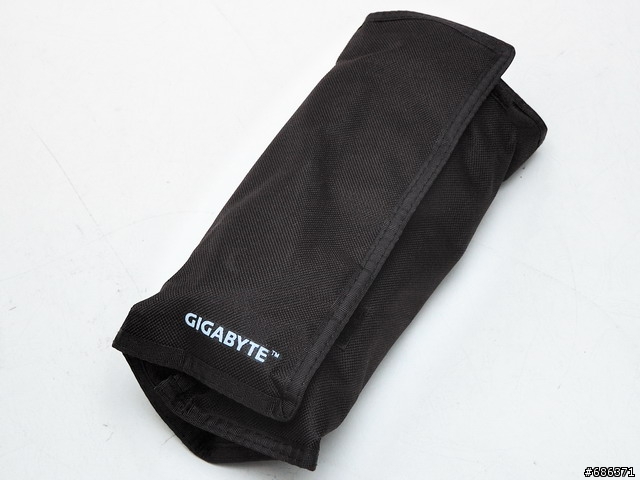

ODIN GT 800W的配件包,捲起來用魔鬼氈黏住,保銳的Power好像也有類似的包裝。



配件包裡面有PCI-E 2.0的8pin電源兩條,四條12V/5V/3.3V的週邊電源線,給硬碟、光碟機用的,每個都分支成三個,全部都有網狀包覆。總共有6個SATA電源、5個大4pin和一個軟碟機的電源,長度都有90cm以上,絕對可以把電力輸出到大型機殼的任何地方。



拆下風扇護罩,裡面的散熱片是鋁片鍍上銅色,散熱片幫大型的電解電容做散熱,ODIN GT 800W另一個賣點就是全日系電解電容(但不是固態電容,固態的要做到容值那麼大太難了),大大的「JAPAN MADE CAPACITOR」印在電容上,想不看到都難。

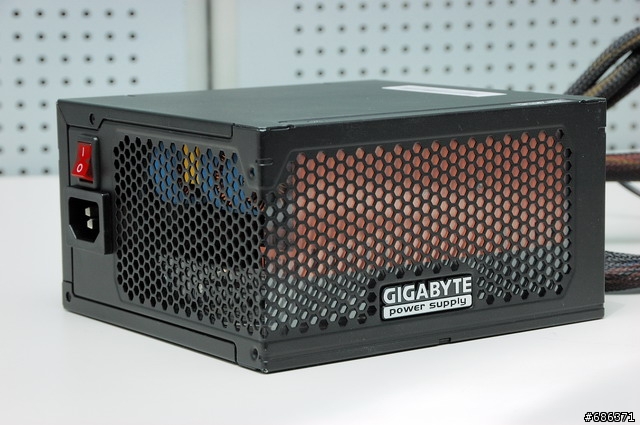

Power側邊的蜂窩狀散熱孔,可以確保最大的對流散熱面積。順帶一提,那個「GIGABYTE Power Supply」的logo做的挺不賴。


PCI-Express 2.0電源

ODIN GT吸引我的是新的PCI-E 2.0電源線,目前市場上只有一張顯示卡用到,也就是吃電大怪獸ATI Radeon HD 2900XT,當初為了測這張卡,找特殊的8pin電源線就找超久,沒插8pin電源,2900XT雖然還是能跑,但就不能超頻了,最後是七盟借了一顆1000W暴力Power才搞定。

ODIN GT則是本體就附上兩條PCI-E 2.0的8pin電源,而且做成分叉的設計,插上一般的6pin也行,配件包裡還有另外兩條8pin電源。在Power側邊有標示各種電壓值電源線所能承受的最大電流,其中12V3和12V4都有25安培的輸出電流,對照底下的表格,12V3是本體連接的24pin和PCI-E 2.0,12V4是給大4pin和藍色插頭的PCI-E 2.0。主機板的24pin雖然pin腳超多,但頂多在5安培以內,這兩個12V幾乎都是給顯示卡用的,每個足足都有最高300W負載能力,插兩張ATI Radeon HD 2900XT也沒問題,反正兩張加起來也不過「區區」450W罷了,當然插兩張NVIDIA GeForce 8800 Ultra也絕對OK,ODIN GT已經通過SLI的認証。

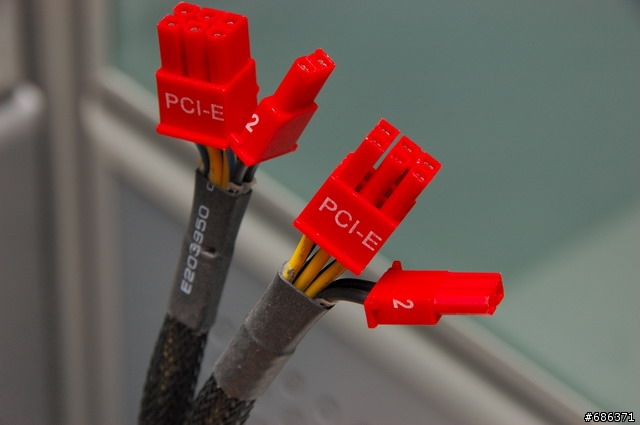

ODIN GT本體連接的兩條PCI-E 2.0的8pin電源線,分叉式的設計,插在一般顯示卡的6pin也沒問題。

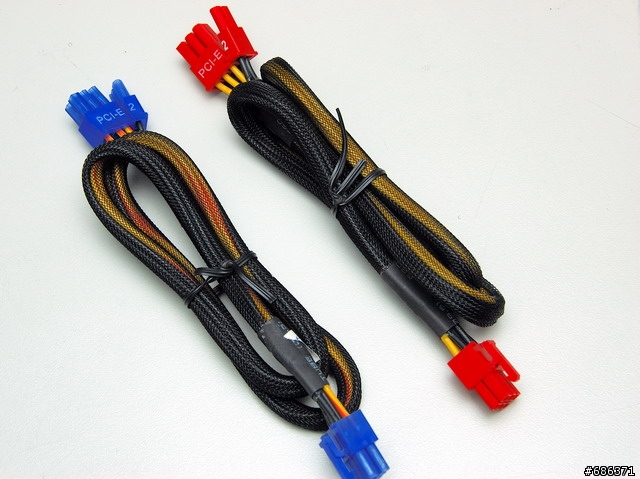

配件包裡還有另外兩條PCI-E 2.0的8pin電源線。

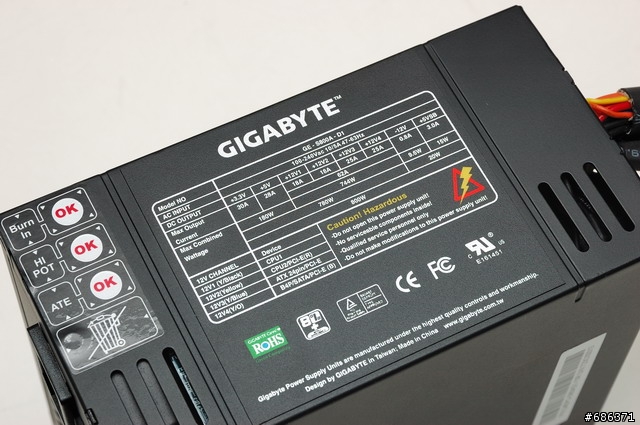

Power側邊有詳細說明各種電壓值電源線的所能承受的電流量,12V3和12V4幾乎都是給顯示卡用的,每個12V的最大電流可達25A,也就是300W。不過12V的總安培數只有62A,各線路並不能「同時」跑在最高負載。


監控功能

ODIN GT 800W最大的特點就是它不只是Power而已,根本快變監控中心了!Power的 監控功能在伺服器產品很多,但玩家端還不多見。ODIN GT後端模組化的接頭除了給電源,還有溫度和風扇監控功能,其中風扇監控不是看Power本體上的14公分風扇,而是監控機殼裡其他系統風扇;溫度控制也是附贈四條測溫線隨便你貼。另外,ODIN GT也能自我監控,並把所有的數據透過USB接到電腦上,靠技嘉的P-Tuner做軟體監控。非常方便,絕對滿足指揮中心的快感,只是監控功能的接線蠻複雜的。

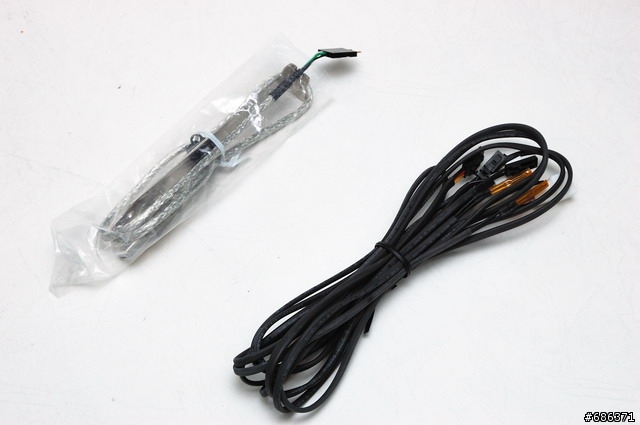

ODIN GT附的監控線,包括四條測溫線,一條風扇監控,還有USB轉接線。

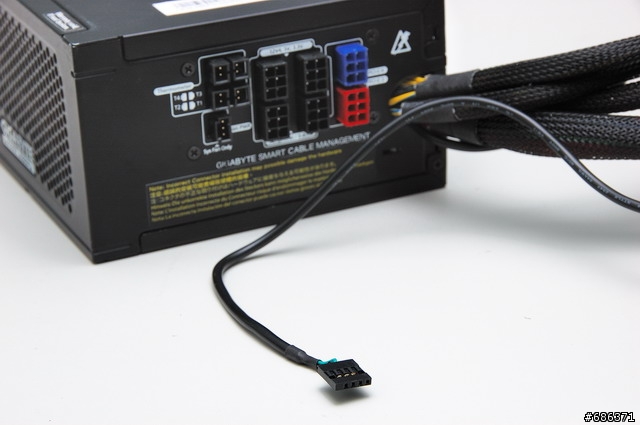

ODIN GT後端有一個USB線,把監控數據傳到軟體上,原本是設計成接在主機板上的USB針腳。

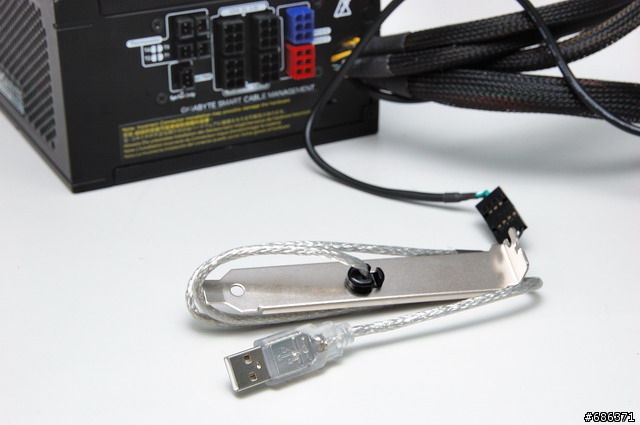

懶得內接的話,可以用轉接線變成一般的外接USB插頭。

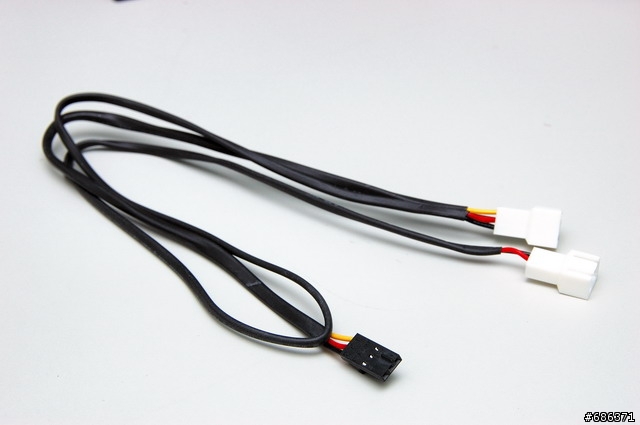

ODIN GT附的風扇監控線,可監控兩個系統風扇的轉速。

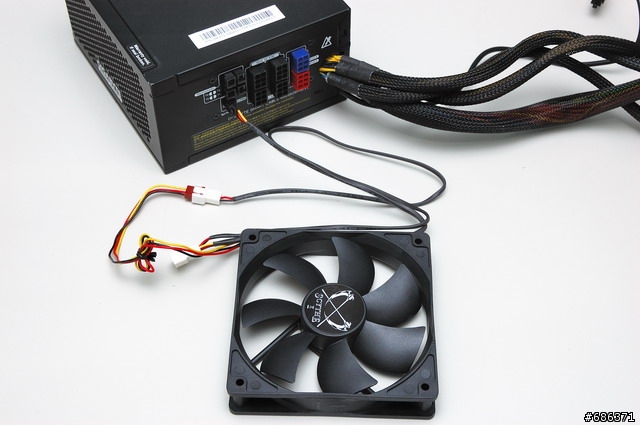

把系統風扇的插頭接在監控線上,再把監控線接到Power上。

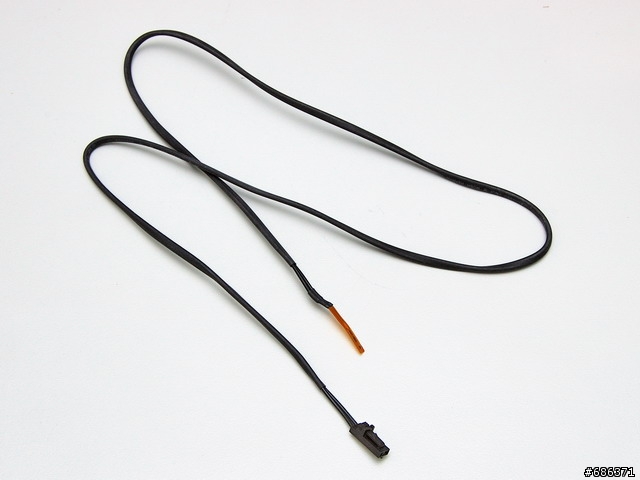

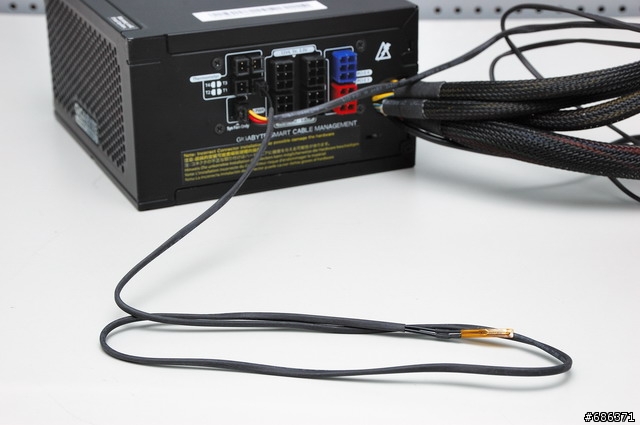

ODIN GT附的測溫線,一共四條,可以隨便貼在任何地方。



測溫線是接在Power後端的T1~T4插孔上。

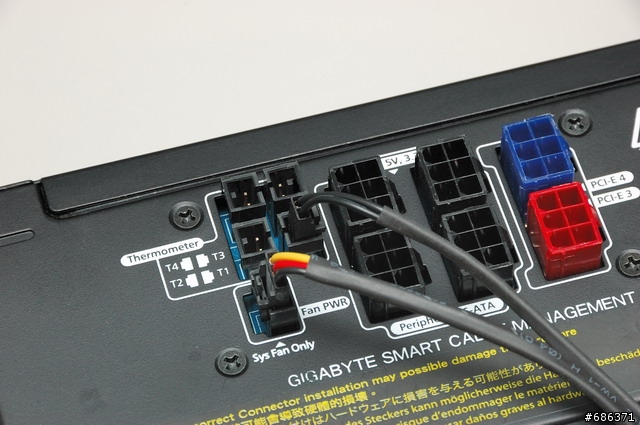

ODIN GT後端插上兩條監控線,數據會從USB線出去。


P-Tuner監控調整軟體

P-Tuner是ODIN GT的專用監控軟體,所有數據都從USB傳過來,好玩的是,因為ODIN GT可以轉成外接式的USB,所以能在另一台電腦上監控ODIN GT,這樣就算全螢幕玩遊戲,也能即時監看耗電量多寡。P-Tuner能監控調整的東西超級多,Power的耗電負載量、電壓、電流、風扇轉速、溫度都能即時監控,並以賽車式的數字錶顯示,風扇的圖示還會跟著旋轉,連繁體中文化都做好了,不只實用,擺在桌面上也非常酷炫!

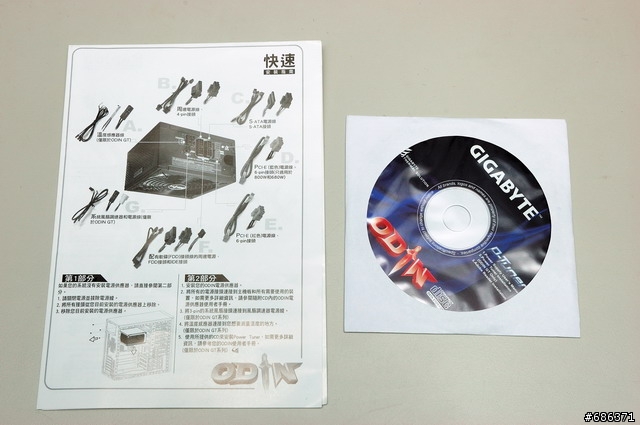

很少有Power會附上「軟體光碟」,CD裡除了P-Tuner監控軟體之外,還有一份超完整的中文手冊,產品附的「快速手冊」實在太精簡了,最好讀一下完整版。


耗電量
總耗電量的部分,P-Tuner顯示的是後端設備的總耗電,是DC直流電的部分,而非AC交流電,這中間有轉換消耗,因此不能以P-Tuner顯示的數值做為計算電費的標準。正好我手邊有PowerAngel,可以偵測Power在AC端抽了多少交流電,而P-Tuner會顯示後端DC直流電的負載量,兩者相除理論上就是轉換功率了。我的測試機台從PowerAngel看是230W,P-Tuner則顯示173W,轉換效率只有75%,不過PowerAngel是台幣數百元的小工具,精準度並不高,而且它本身和電源線都有損耗,可惜我沒有精準儀器可以測定,但既然ODIN GT已經符合80 PLUS的規範,ODIN GT標榜的80%+一定是名符其實。

風扇與溫度
「風扇轉速」是監控ODIN GT上那14公分的巨無霸風扇的轉速,另一個「系統風扇」則是外接風扇插座到ODIN GT上,透過ODIN GT來監控。「溫度」則是監控ODIN GT的內部溫度,和四條測溫線所測到的溫度,在P-Tuner裡,T1~T4測溫線的文字可以自己改,比如把一條測溫線黏在硬碟上,就可以把文字改成「硬碟」,我是把測溫線插到顯示卡的散熱器中間,文字改成「顯示卡」。

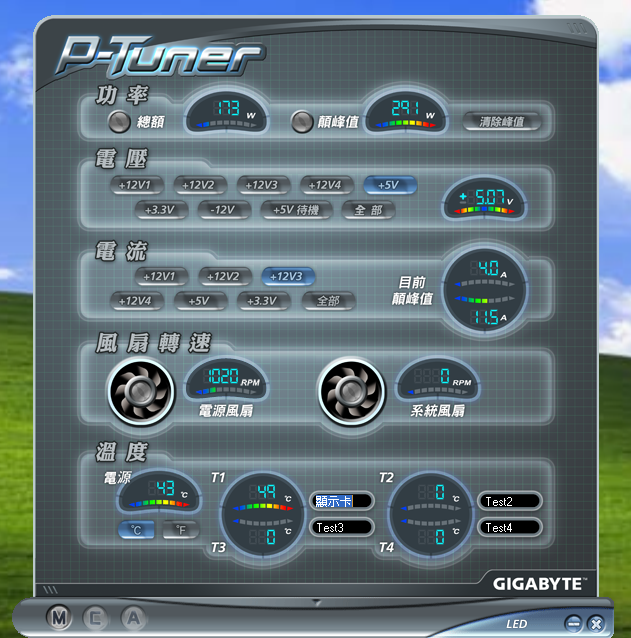

P-Tuner的主畫面,全部都中文化了,所有功能一目瞭然。右下角的「LED」則是控制ODIN GT上藍色炫光的開關。


電壓電流完整監控
「電壓」和「電流」的部分,則可細到監控各種電壓值電源線的即時電壓電流值,雖然現在主機板都有內建電壓、電流偵測,從BIOS或專用軟體裡就能看到。但電走到主機板之後,線路損耗再加上偵測誤差,絕對沒有Power本身自己監控來的準,尤其是電壓的部分,用主機板看通常誤差會蠻大的。不過,我也不能確定P-Tuner就一定準,原因已經提過了,我沒有儀器。

P-Tuner主畫面一次只能顯示一條線路的各項數值,按下「電壓」和「電流」下的「全部」小按鈕,就會另開視窗,一次顯示所有數值,Power的電流和電壓的波動清清楚楚。很可惜的是,就跟總耗電量一樣,P-Tuner只會紀錄尖峰值,無法長時間紀錄成log,技嘉表示log的功能還有點問題,在Vista下會吃掉大量記憶體,修正之後會在官方網站上發佈新版的P-Tuner,反正這只是軟體端的小bug。

另一點我覺得可惜的則是硬體端的,ODIN GT的12V線路都是共用的,顯示卡和24pin,或顯示卡和大4pin共用,為何不讓24pin與大4pin共用?並獨立兩條12V出專門給顯示卡用,這樣從P-Tuner裡就能直接監控顯示卡的純耗電(只要再加上PCI-E金手指的75W)。技嘉說他們有想過這個idea,但因為設計上的各種考量無法做到,有點小可惜。

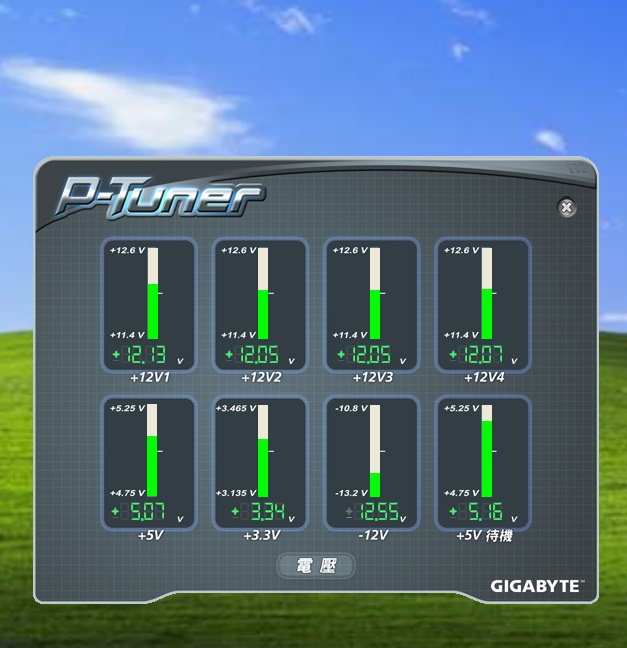

各種線路的精確電壓值,波動的幅度不會太大。

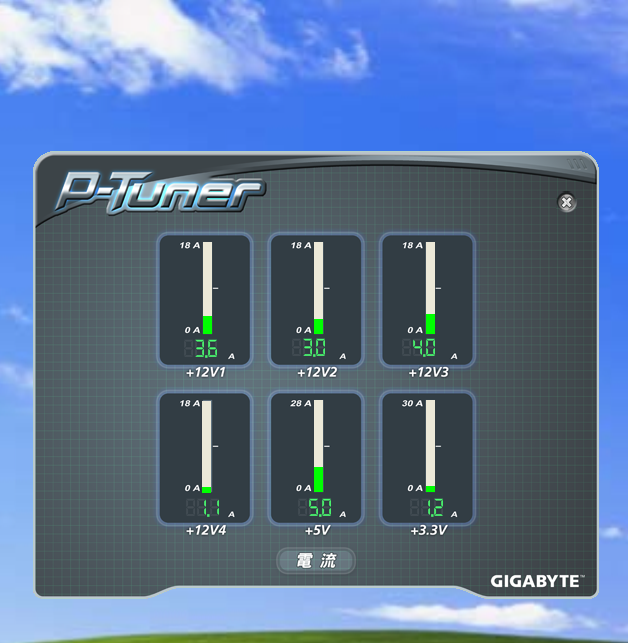

各種電壓線路的精確電流值,乘上電壓就是該線路目前的耗電量。


風扇與電壓調整
P-Tuner不只有監控功能,按下P-Tuner左下角的「C」,就會切換到調整模式,從軟體設定Power上的風扇轉速與輸出電壓。風扇轉速的部分預設三種模式:「效能」、「標準」與「靜音」,其實就是以溫度來控制風扇的電壓,進而調整轉速。比如「效能模式」就是當Power本體超過40度之後,風扇的電壓就從7.0V加速快轉;「靜音模式」則是Power得到55度之後,風扇電壓才從4.0V慢慢往上升。風扇電壓值愈高,轉速就愈快,散熱能力愈強,但也就愈吵了。

P-Tuner還提供「手動模式」讓玩家自由調整風扇啟動溫度和風扇電壓,以曲線的方式設定,彈性極高。原本14公分風扇預設是1000轉左右,幾乎無聲,最快則能調到約2100轉,就有點吵了。有一點蠻可惜的是,風扇調整的部分無法直接看到轉速,只能調風扇的電壓值,如果能加上該電壓對應的轉速值會更直覺。

至於電壓調整,則是昇降各線路的電壓值,技嘉為了避免燒壞設備,調整幅度只有3%,因為一調整就是該線路的供電全部提高或降低,比如把12V的線路拉到12.36V,那所有12V的零組件,包括主機板、CPU、顯示卡、硬碟馬達的供電都會提高,是可以增加超頻穩定性,但從主機板來微調各零組件的電壓值好像比較保險,即使這功能真的很酷,從軟體就能調整Power的輸出電壓。

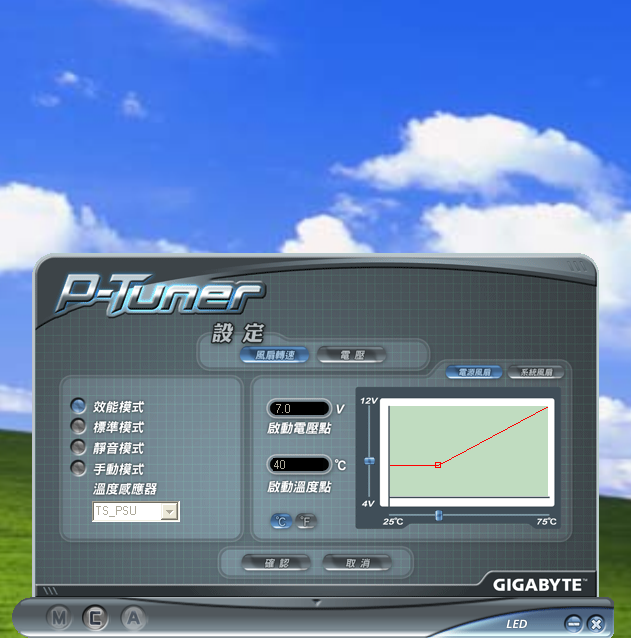

P-Tuner風扇調整的「效能模式」,右邊曲線圖的方塊點就是對應風扇開始加速的溫度與電壓值。



「靜音模式」得等到Power升到55度才會加速,而且起始電壓並不高,慢慢轉很安靜。



想要加強散熱而且不怕吵的話,可以用「手動模式」讓風扇一直處於最快的2100轉,或是永遠以最低速旋轉,不過後者可能會損害系統,也許P-Tuner應該限定最低設定值。

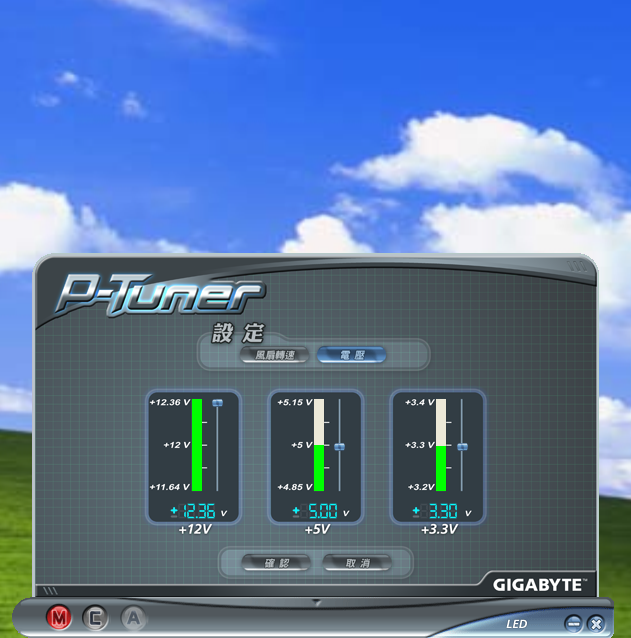

P-Tuner的電壓調整功能,有12V、5V、3.3V可調,只要拉高一個,該線路上所有零組件的電壓值都會提高,

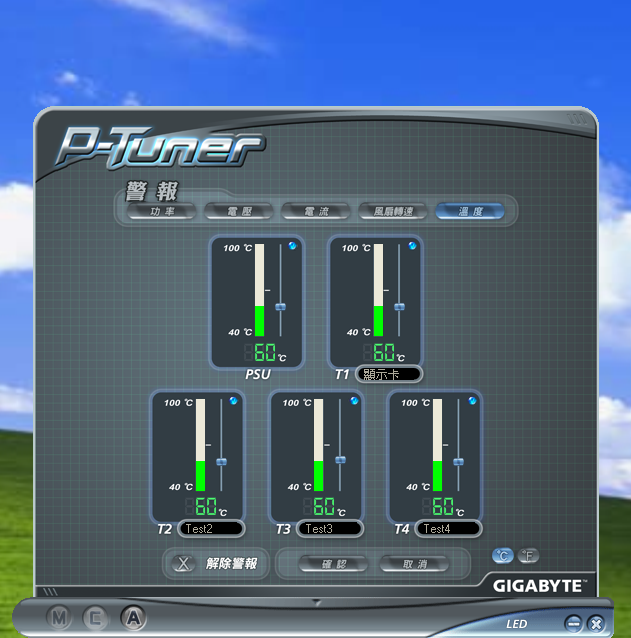

P-Tuner最後一個功能是警報,只要總耗電、電壓電流、溫度、風扇轉速高於或低於某個設定值,P-Tuner就會警告使用者。


結語

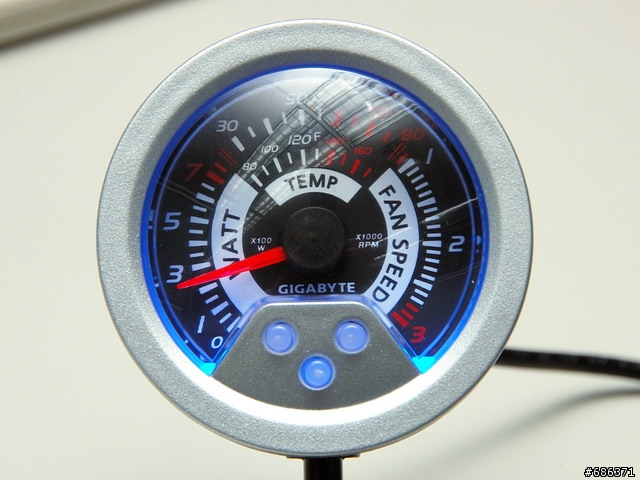

最後是個有趣的小東西,這是ODIN GT的選購配備,USB外接錶,可以顯示Power的耗電量、溫度和風扇轉速,做的蠻像賽車錶的。



這個錶必須搭配P-Tuner使用,軟體關掉就沒用了。插上時會有藍色炫光,底下三個鈕分別控制讓指針跳到耗電量、溫度或是風扇轉速。


超過600W的Power本來就不多,附加功能這麼多的產品更是極為罕見。大部分的Power監控功能都是以液晶小螢幕,或是外接5.25吋小畫面來顯示,技嘉用P-Tuner軟體監控反而更方便,功能也更完整,就算人不在電腦前也能遠端監控,而只要加入log功能,便能監控一整天的電腦負載狀況,外接USB也不必擔心軟體吃掉本機的資源。

不過,或許目前還不是正式Final版,P-Tuner吃的資源有點高,Memory Leak的情況蠻嚴重的,軟體常駐久一點,會慢慢吃掉300MB以上的記憶體,希望技嘉能趕快修正。

總而言之,近萬元的售價我覺得還蠻值得的,對高階玩家來說,ODIN GT 800W幾乎什麼都有了,下面列的缺點老實說連我自己都覺得有點吹毛求疵。當然,800W根本不是正常人在用的,技嘉的ODIN GT系列也有比較不那麼瘋狂的680W與550W,除了瓦數和售價較低,其他模組化、監控功能、大尺寸風扇一個也沒缺。

說真的,550W的版本讓我有點手癢想敗了......。


技嘉 ODIN GT 800W 電源供應器 優缺點

優點:
.800W超大瓦數
.80%以上的轉換效率,主動式PFC
.電源線材模組化設計,整齊的配件包
.主要線路如24pin、CPU用的4/8Pin與顯示卡的8pin並未模組化,可加強供電品質。
.14公分大風扇,非常安靜
.四條PCI-Express 2.0的8pin電源
.透過測溫線,可監控四個地方的溫度
.可監控系統風扇轉速
.可調整Power的風扇轉速與輸出電壓
.附贈P-Tuner,由USB監控Power所有數值

缺點:
.價格頗貴(接近萬元)
.P-Tuner很吃記憶體資源
.風扇調整沒有直接顯示轉速
.P-Tuner目前尚無法紀錄耗電log
.紙本手冊能再詳細一點會更好
.無法得知DC交流電端的耗電量
.可惜12V3與12V4不是獨立的顯示卡供電
