相信不少較為資深的電腦用戶,對於蛇吞象這個品牌必定耳熟能詳,早期AMD K7時代,蛇吞象在台達、七盟之流中崛起,讓當時的買家有另外一種選擇,可惜過了一段時間之後,因為其中一個型號發生品質問題,名聲漸漸在電腦界中褪色,災情報告透過口耳相傳,蛇吞象慢慢被封印起來,同時歸入動物牌之流,即使當時代理商開出許多保固條件,還是讓不少人列入拒絕往來戶。
不過凡是動物,就會有求生的意志,蛇吞象並不自暴自棄,改了新商標,再度出發,在下抱持嘗試的心態,對其新款機種進行了測試,蛻變進化後的結果令人驚訝,在此將結果分享給各位看看。

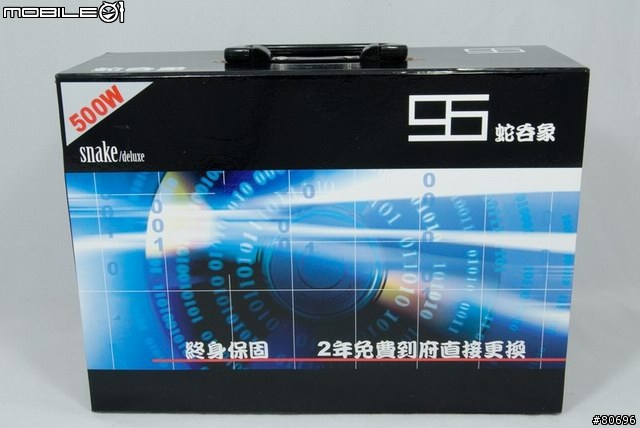

外盒,材質為硬紙板,較能保護內裝物品,附上硬質提把讓購買者可以輕鬆提取。
正面設計簡單,除了左上角的瓦數貼紙外,保固條款是其唯一表達的資訊。

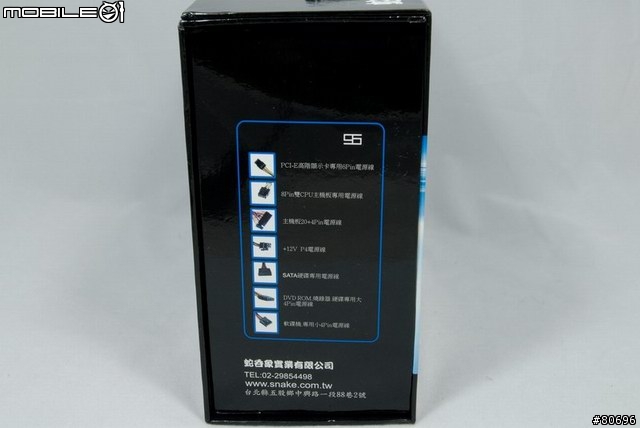

外盒側面,是各種接頭照片及對應說明,公司資訊以及網址則是印在最下方。

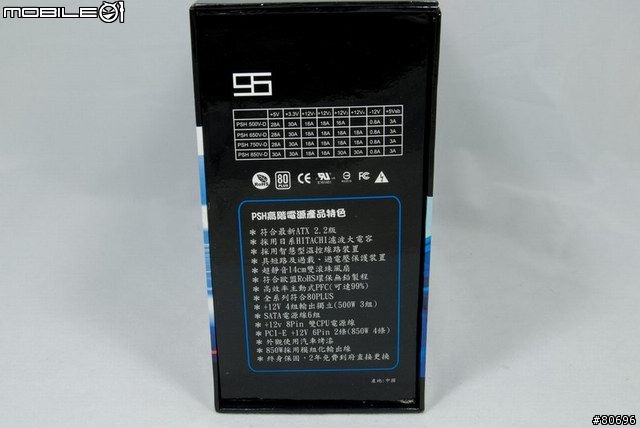

另外一面,則是各型號輸出規格說明,透過表格可以看到PSH系列總共有500W、650W、750W以及850W四個機種,中間的小圖示其中以80PLUS最為引人注目,印在最下方是中文的特色說明。

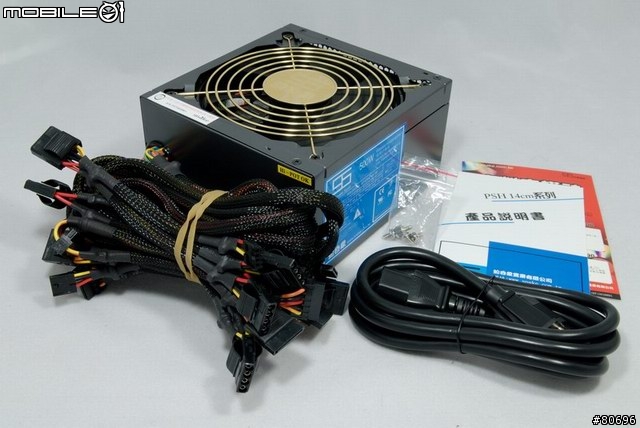

內部配件一覽,有電源供應器、保證卡、說明書、固定螺絲,值得一提的是包裝內附上一條相當紮實的電源線,為16AWG*3的規格。
電源本體為平光黑色粉體烤漆,並以隔離網包覆所有線組。

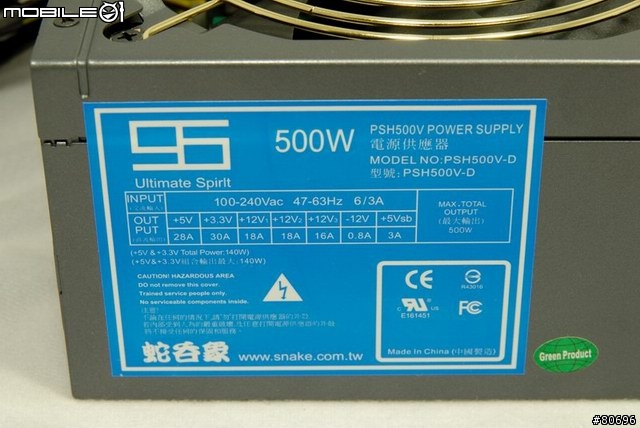

輸出規格貼紙貼在電源側面,載明型號、各路輸出最大電流,這裡可以看到型號為PSH500V-D,與僑威通過80PLUS認證的型號相同。
該型號可以在80PLUS官方網站查到:http://www.80plus.org/manu/psu/manu_psu.htm

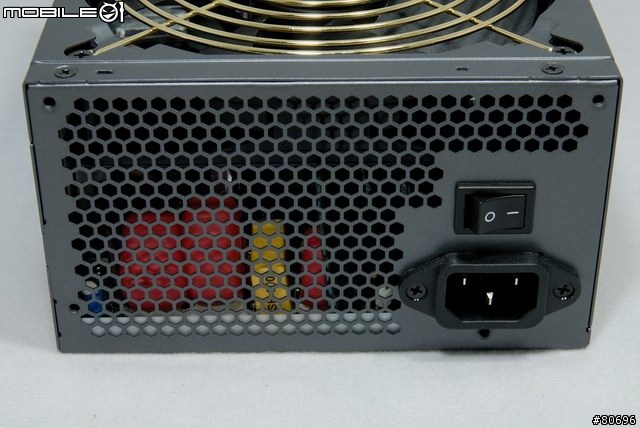

後方散熱出風口,為常見的六角形蜂巢網狀設計,交流電源輸入具有總電源開關,在需要時可以輕鬆關閉交流電源輸入。

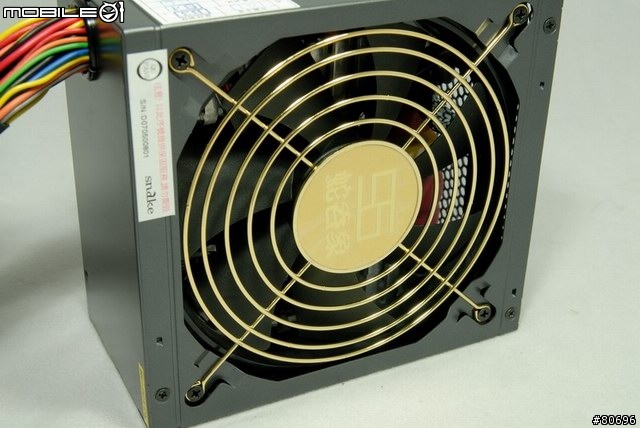

金色的風扇護網,中央有蛇吞象字樣以及新的LOGO,在風扇護網後方的則是14公分的散熱風扇。
雖說全部隔離網化了,但是靠近電源端的隔離網並沒有固定在內部,所以還是露出了未包覆的各色線路。

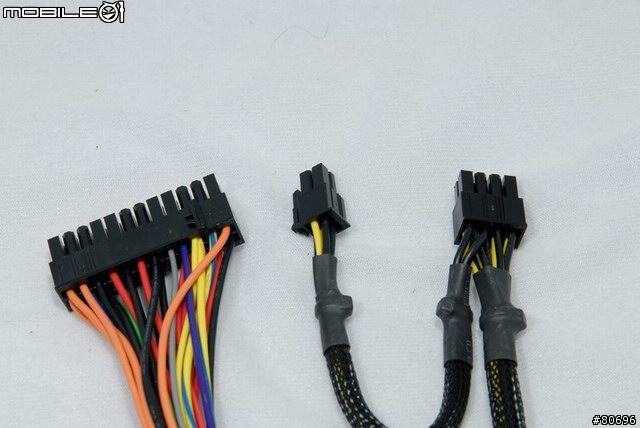

輸出電源接頭方面,主機板電源接頭提供20+4P ATX接頭以及EPS8P、ATX 4P共線雙接頭,以滿足各種主機板接頭配置,不過ATX 20+4P接頭的未包覆線材露出較多。


高階顯示卡方面,提供兩組PCIE 6P電源接頭,可以滿足兩張單接頭或是一張雙接頭的電源需求。

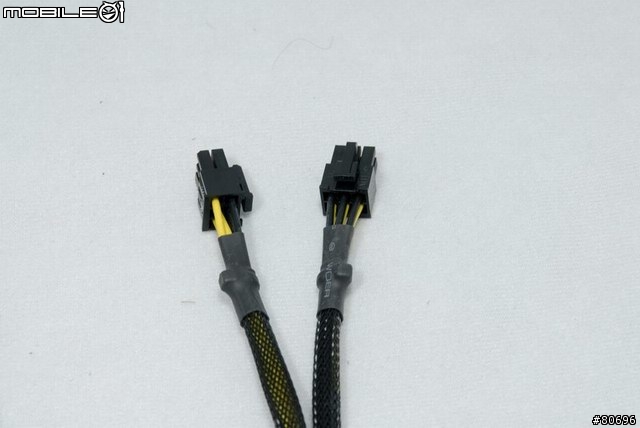

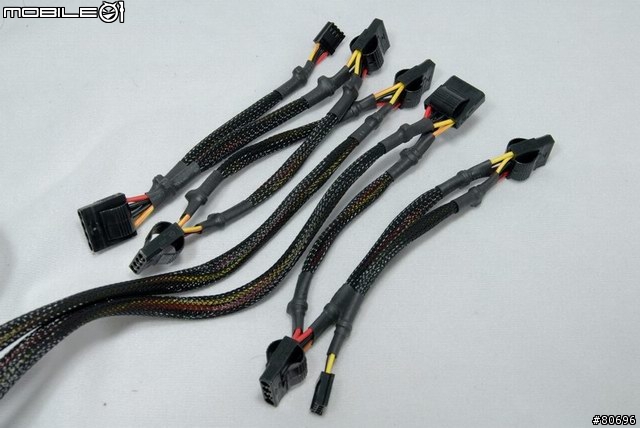

週邊裝置電源方面,兩組線路提供七個具備省力接頭的大4P以及兩個小4P,在各段線路上同樣也有隔離網包覆處理。


SATA電源接頭,則是在兩組線路提供了六個接頭,其中四個為直角刺破型,最末端的兩個為一般型。


外觀介紹完畢,接著是內部介紹。

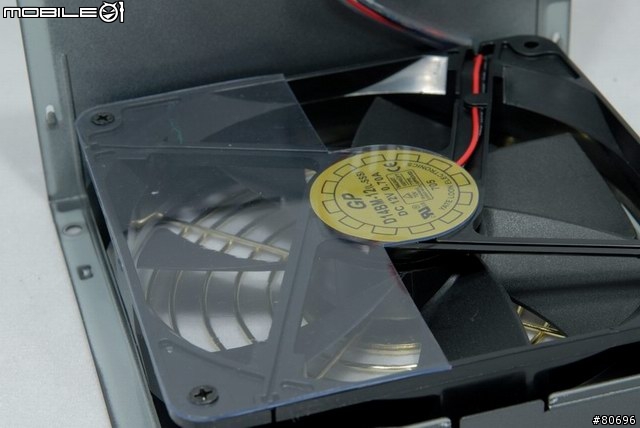

拆開外殼,發現到出風方向有安裝透明膠片,對風扇出風進行強制轉向,雖然這是為了避免氣流直接往出風口排,不過這樣做會降低風扇風量以及增大風切噪音,算是為了讓電源較內側的元件得以散熱而做的妥協。

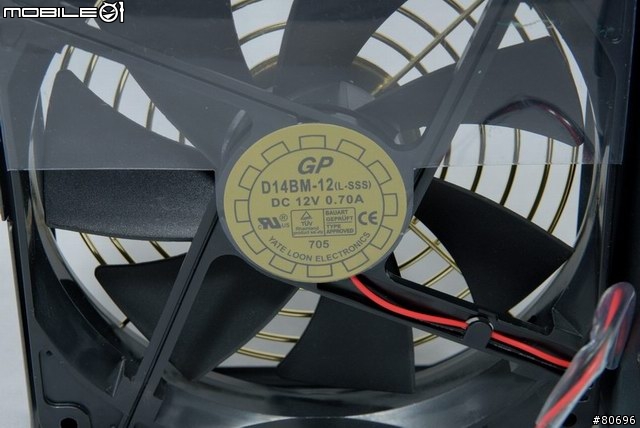

使用的風扇為悅倫電子出品的D14BM-12雙滾珠14公分風扇,12V 0.7A,其最高轉速為1400RPM、風量62CFM、噪音29dB。

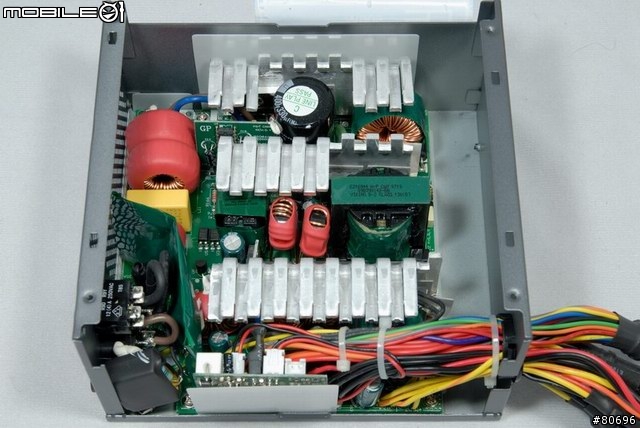

內部構造圖,三組鋁原色散熱片避開較高元件往空處延伸,增強散熱效果,避免熱量累積影響穩定性。因為14公分風扇較大,所以外殼也得加大,造成有一塊空間沒有用到。


交流電源透過接頭以及開關後,輸入至電路板上方EMI濾波電路,不過在接頭以及開關的焊接點處沒有進行包覆處理,金屬異物進入時可能會造成短路問題。

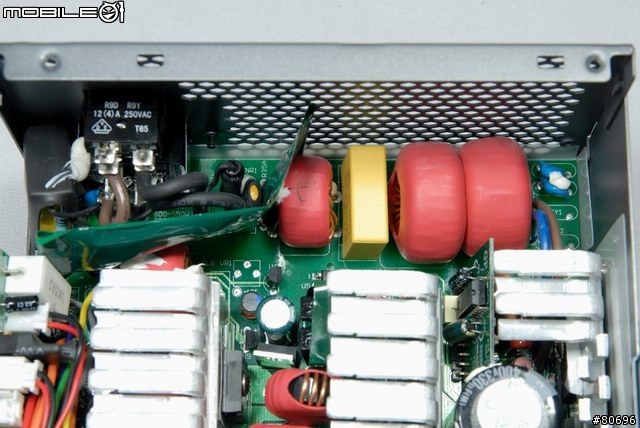

EMI濾波電路的扼流圈以紅色熱縮套管包住,同時也在靠近二次側輸出端的位置以額外的塑膠板來加強絕緣性。

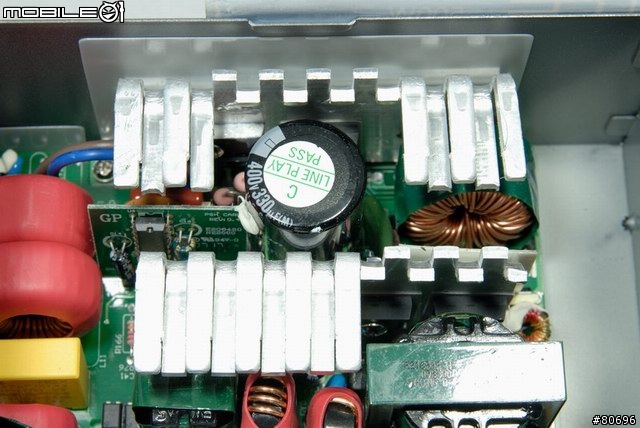

通過EMI濾波電路後,便是整流以及APFC電路,橋式整流器與APFC電路用功率元件固定在散熱片上,APFC輸出電容為Rubycon 400V 330uF USC系列85度大功率電解電容,在電容左方的電路子板安裝的是CM6800G PFC/PWM控制器,控制此電源的PFC以及功率級一次側開關晶體。


接在APFC電路後的就是功率級電路,其一次側開關晶體同樣固定在散熱片上,讓運作中產生的熱量可以藉由散熱片發散,使功率元件保持於額定溫度之內。

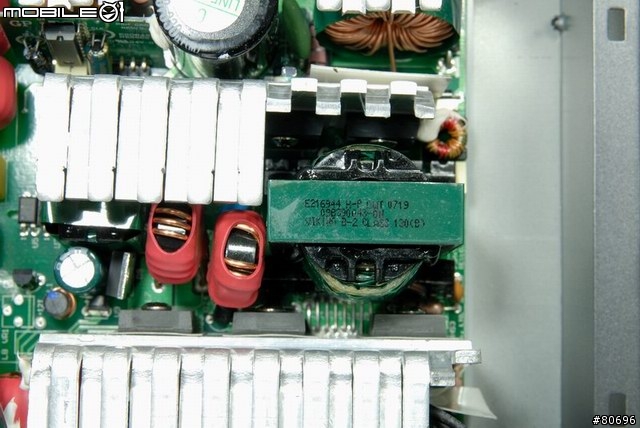

因為擔任各路電源的輸出重任,主要變壓器為電源供應器內體積最大的元件,但在其左邊,兩個紅色外套的電感旁的輔助電源電路變壓器同樣也扮演提供5V待命電源以及電源供應器整機電源的重要責任。
變壓器下方三個黑色的物體就是功率級二次端電路的整流元件,主要由蕭特基障壁二極體(SBD)作為整流的元件,雖然並未使用目前效率較高的同步整流技術,但其表現出的效率仍可以符合80PLUS的規範。

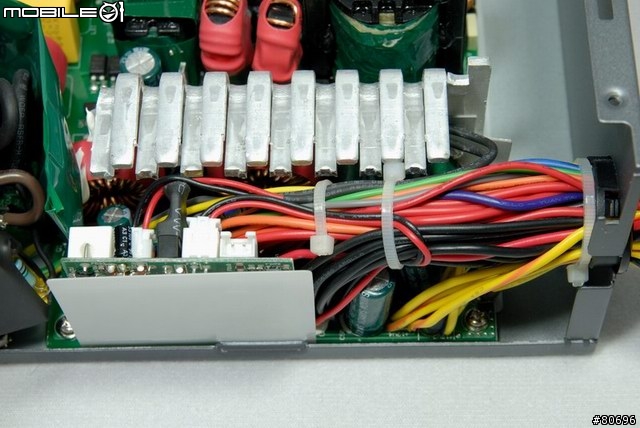

隱藏在二次輸出整流元件散熱片下的就是輸出電感以及電容,而背面有白色塑膠片覆蓋的則是電源管理/風扇控制電路板,主要是接受主機板信號控制、輸出各項保護(OCP、OVP、UVP、SCP、OTP)以及風扇轉速控制,沒有電源管理電路,電源供應器便無法接受主機板的控制,也無法在輸出端異常時適時關閉輸出以保護元件。

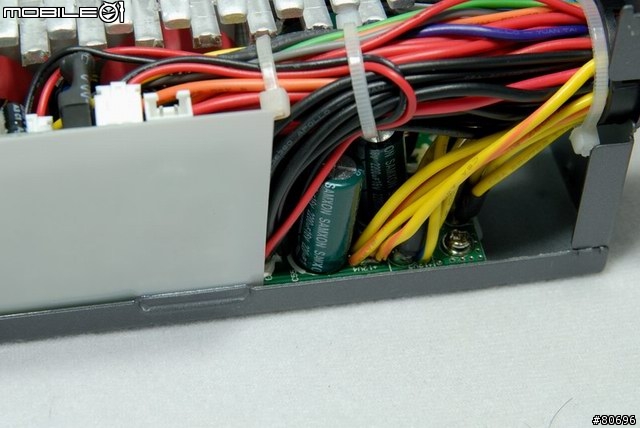

二次端電容主要由萬裕電子所製造的三信SAMXON 105度電解電容,是個較為陌生的品牌。



介紹終了,進行上機測試。

樣本系統硬體配備:
處理器:Intel Xeon S604 3.4G * 2
主機板:艾威DH800 Server board(875P + 6300ESB)
記憶體:創見1GB DDR400 TCCC * 2
顯示卡:ATI 9800XT 256M AGP
硬碟機:Seagate Cheetah 36G * 2、WD 80G * 2
其他:風扇8個(12公分5個、9公分1個、8公分2個),直流水冷幫浦1個。

測試配備:
SANWA PC5000數位電表,以PC-LINK軟體跟電腦連線紀錄電壓歷程。
IDRC CP-230多功能交流功率測量器,測試待測電源供應器交流輸入電壓、電流、頻率以及實功率,求出總功率,並計算功率因數。
PROVA CM-01交直流勾表,測試樣本系統直流各路耗用功率。

測試項目:
1.未開機前樣本系統待機交流輸入功率,此時樣本系統待命耗用功率為1.5W。
2.開機進入作業系統後五分鐘,量測樣本系統輸入交流功率以及從主機板測試點量測各路電壓數值,此時樣本系統各裝置耗用功率為185.91W。
3.以Everest Ultimate系統穩定性,勾選所有裝置測試,運行十分鐘,量測樣本系統最高交流輸入功率,並從主機板測試點量測各路電壓,紀錄各路電壓變化圖表,此時樣本系統各裝置耗用功率為307.7W。

以電表量測結果如下:

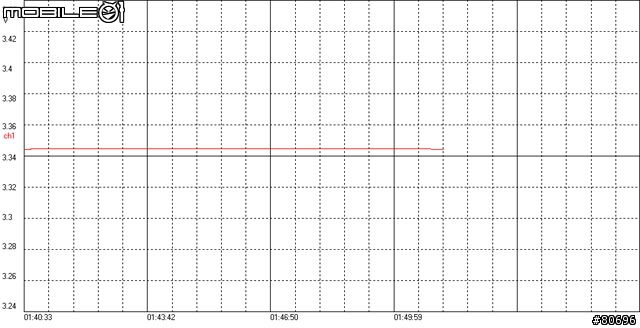

3.3V電壓紀錄圖:

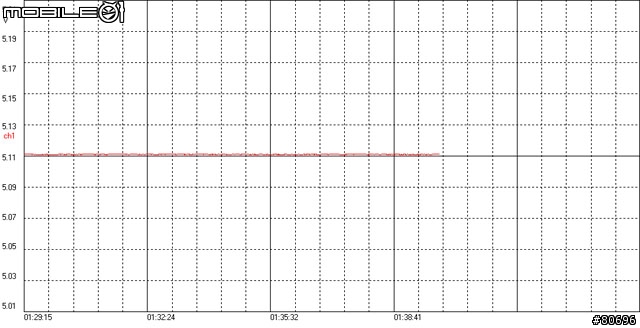

5V電壓紀錄圖:

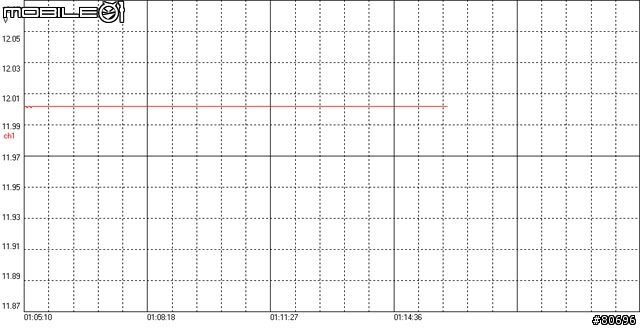

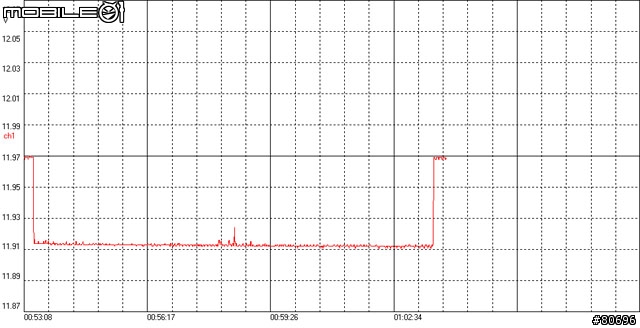

週邊裝置12V電壓紀錄圖:


處理器12V電壓紀錄圖:


輸出穩定性出乎意料的,有水準之上的表現。

結論:

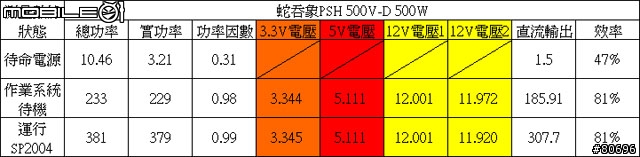

於37%,185.91W輸出下,轉換效率為81%;輸出提高至61%,307.7W時,轉換效率仍維持於81%。輸出水準方面,3.3V以及5V輸出安定性良好,週邊裝置12V也是令人意外的維持一直線,處理器12V的變化量雖然達到60mV,不過在測試過程僅有一個較大幅度的變化。從上述的測試結果來看,採用CWT高效率電路結構的蛇吞象表現亮眼,看來有機會一掃之前的劣名。
噪音方面,14公分風扇透過內部轉速控制電路,風扇聲音並不大,不過在塑膠片處仍發出些許風切聲。溫度方面,在運行完所有的測試後,僅有在靠近電路板的外殼有一點熱量外,其他部分則保持在常溫。
不可否認的,這款新的電源從測試上的表現,跌破在下的眼鏡,讓在下對舊有的動物品牌觀念重新審視。雖然仍有一些小細節的問題,不過可以看出廠商有在用心求改進,在大部分的地方都有注意,而輸出也有令人訝異的穩定性,至於蛻變的蛇吞象是否能夠被廣大玩家所接受,可能還需要一點時間。

優點:
1.來自CWT的高效率電路,輸出平穩度佳。
2.通過80PLUS官方認證。
3.線材均以隔離網包覆處理。

缺點:
1.包覆小細節待加強。
2.主要線長50CM,大型/特殊外殼選擇需要注意。
3.SAMXON電容為新面孔,需要多多注意。



報告完畢,謝謝收看。
