故事背景


話說端午連續佳節的第二天,馬克與馬爸相約好到苗栗水庫釣魚去
一切準備就緒,拿陳年 HOLUX Gr-230 GPS 接收器
準備開始好好向馬爸炫耀一下導航對我這路癡來說是好用到不行的工具

  馬克:咦,奇怪,怎麼沒有 GPS 訊號呢???



馬克手握 GR-230 燈號一切正常,唯獨橘色 GPS 信號燈不亮
此時立即回想起當年 GR-230 過保固前一天因是因為這個情形送修
當時處理方式就是更換一片 GR-230 主機板,心想,阿厚...又來了
不過事過n年,已經沒有保固機會可以送去更換主機板啦!
但是也未免太弱了吧?正常使用情況下竟然這麼會故障
因為此時感覺手上的 GR-230 有這麼一點點濕冷濕冷的感覺
於是乎順口問問馬爸

  馬克:怎麼會壞了呢?
  馬爸:...... (不發一語)
  馬克:有摔到?還是碰到水呢?
  馬爸:是...有淋到一點點雨啦!

此時馬克大驚,根據馬爸的個性,鐵是把 GR-230 當防水的使用,拿去淋雨了
終於恍然大悟,也鐵下了 ""就自己惡搞吧!"" 這顆心,反正都壞了...


手術開始


先準備了以下工具...
 1.三用電錶
 2.精密螺絲起子組
 3.烙鐵
 4.焊錫
 5.不知哪來的 GPS 模組


手術規劃...
 1.把原廠 GPS 功能腌了
 2.留下藍芽以及電源部分功能


手術已經開始囉...


把 Holux GR-230 好好的開膛破肚一翻


Holux GR-230 所用的 1"x1" 陶瓷 GPS Patch Antenna

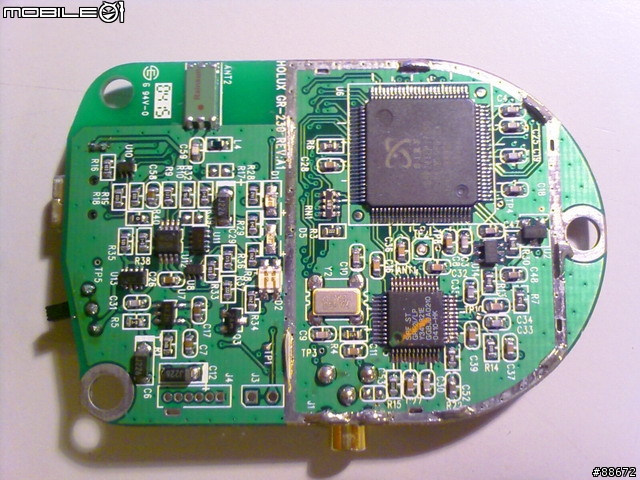

Holux GR-230 主機板 Top


用三用電錶找出 GPS LED 燈訊號連接點 (Low Active)
利用OK線將訊號延伸出來


Holux GR-230 主機板 Bottom
用三用電錶找出 3.0V, GND, BBAT (Backup Battery), 以及 UART RX/TX 連接點
並且也用OK線先從這些連接點將電源或訊號延伸出來,以便拉到 Top 面使用


到這邊已經是半夜四點了,馬克腦袋已經不清楚了
用著殘存的意志力把相關的血管啦,神經啦...等等全部連接到不知名 GPS 模組上
好累,好累,真的好想睡覺阿 完全忘了 ""有圖有真相"" 這檔事

開啟電源... 電源燈:有 藍芽燈:有 GPS訊號燈:有
...Yes!!! 開啟藍芽&GPSViewer測試吧!!!...
COM Port通了,但怎麼樣都沒訊號,從1200bps到115200bps,完全一個傻
...馬克累了,先睡吧!!


<<<待續,待續的原因是...睡覺中>>>


睡了一覺,腦袋果然清楚多了,從頭到尾仔細再分析過一次,發現重大過失...



錯就錯在於本圖中左邊的 CSR 藍芽模組,只吃 4800bps 訊號
而根據不可靠消息指出,那不知名 GPS 模組為 9600bps 訊號



so...

東翻西找,在一個袋袋的角落塞著一片小小的IC板
用力拔出來一看,赫!!!不是我正需要的藍芽模組嗎???
拜了Google大神之後,確認了兩者腳位與pitch完全無誤

(嗯? 天底下怎麼會有這麼剛好的事呢??? )

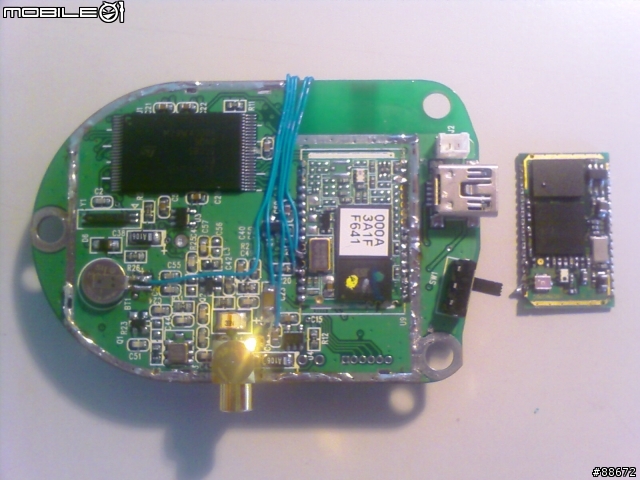

CSR 藍芽模組與不知名藍芽模組,一上一下的,剛剛好,CSR 掰~
開啟電源測試,有了有了!!! NMEA 訊號都出來了.... 哈哈哈


固定好,組合到下蓋


繼續把上蓋組合起來

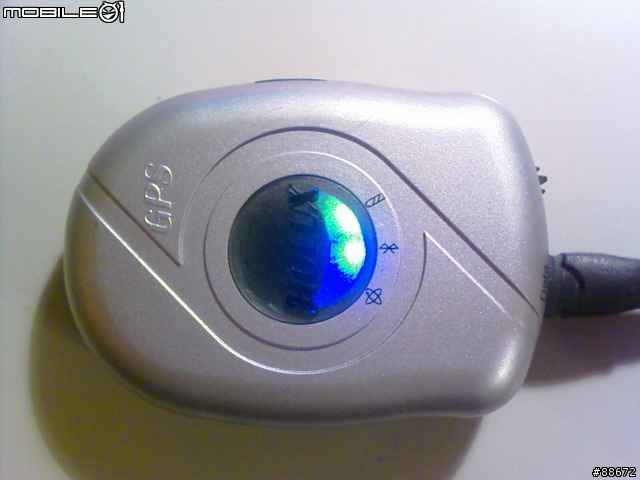

Ya...完工

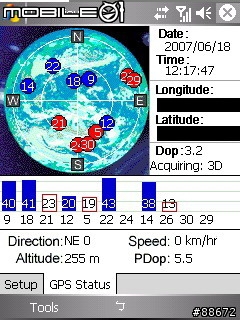

最後附上 GPS 軟體訊號測試結果,GR-230就放在馬克房間窗框上
