我最近花了些時間和力氣完成了台灣等高線地圖囉!iTaiwna Topo

有別於官方的版本,這份地圖的特點如下

項目比較自製版本

iTaiwan Topo
官方版本

MapSource TOPO Taiwan
價格免費!!要錢,三張小朋友左右
等高線全島、外島通通給你10m等高線,不過曲線沒有官方版本平滑,高解析度下有些地方和官方版本有誤差,大概有10~20公尺吧,另外南竿有對不上的情形全台 20m 等高線,離島 50m等高線
與City Navigator可否共同顯示可,此版本可和City Navigator重疊,同時顯示只能二選一
分區下載全部分成了26張小地圖。沒辦法,有些地方地形起伏太大,電腦很難同時處理,只好切切切。我沒用過,似乎有分區和不分區兩種,請有使用過的補充吧
地理資訊沒有,純等高線和高度* 路網: 台灣本島運研所基本路網及超過600組之步道與對外聯絡道路

*澎湖、金門、馬祖、蘭嶼,綠島及琉球部分路網

*含鐵路、台北捷運線、高壓電輸送線 等

*水系(台灣及澎湖)、機場、高爾夫球場、國家公園及風景區、縣市界

*含: 獨立標高、地名、三角點、山區地標景點、橋樑、行政區等點位資料 60000點以上
注意事項資料來自NASA的SRTM,有些地區在原始檔案就沒有高度資料了,所以地圖上會有「洞」,往下看圖就知道了。不過只有在部份高山地區,嫌地圖不完整的就跳過吧。

安裝方式安裝的時候會修改登錄檔(只要點滑鼠兩下),不敢碰登錄檔的人也跳過吧,出了問題,我也沒辦法幫你負責,所以有問題請自行負責吧

--------下載及安裝------------------------------------------------
下載點
如果有人先下完了,歡迎幫忙分流。

下載點二(hinet空間,較快,感謝2005-1提供

解壓縮之後把iTaiwan Topo這個資料夾放到C:\\Program Files\Garmin裡頭
也就是路徑應該是變成C:\\Program Files\Garmin\iTaiwan Topo\
找到iTaiwan Topo.reg這個檔
在它上面點兩下,會詢問是否要加入登錄檔,選擇是,然後就安裝完畢了

ps.你可以用記事本打開這個檔看內容,其實它就是在登錄檔裡加上地圖等路徑
************
REGEDIT4

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Products\iTaiwan Topo]
"LOC"="C:\\Program Files\\Garmin\\iTaiwan Topo\\imgs\\"
"BMAP"="C:\\Program Files\\Garmin\\iTaiwan Topo\\iTaiwan Topo.img"
"TDB"="C:\\Program Files\\Garmin\\iTaiwan Topo\\iTaiwan Topo.tdb"
****************
所以如果你放iTaiwan Topo的時候放錯路徑,就會無法進入Mapsource,電腦會要你重新安裝Mapsource,其實不用。
只要把iTaiwan Topo放對地方就可以了。
要移除iTaiwan Topo只要用開始/執行/regedit找到登錄檔的這個位置
HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Products\iTaiwan Topo
然後刪掉就可以了


然後iTaiwan Topo整個資料夾直接刪掉就可以了

--------以下是圖片介紹---------------------------------------------

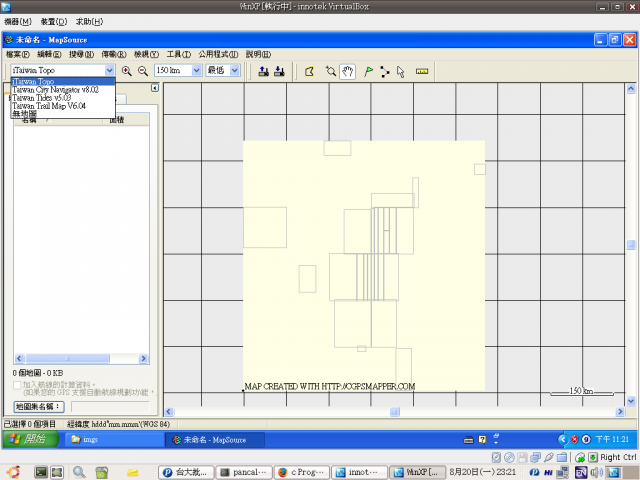

點完登錄檔之後,進入Mapsource就會多出一個iTaiwan Topo

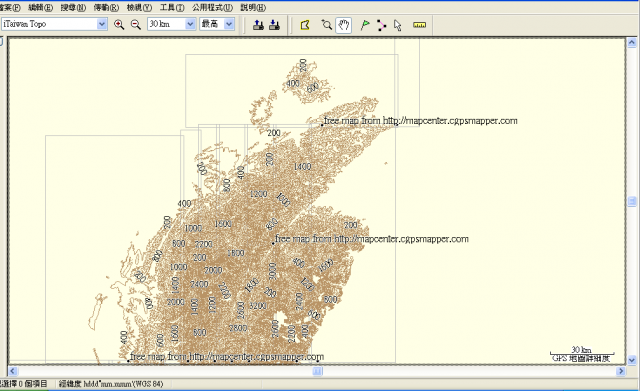

北台灣的樣子,很複雜啊

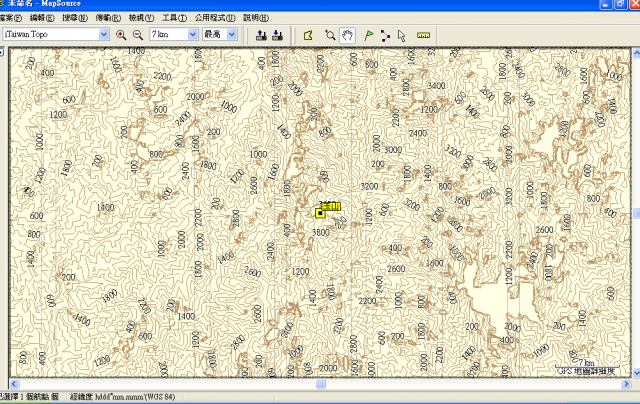

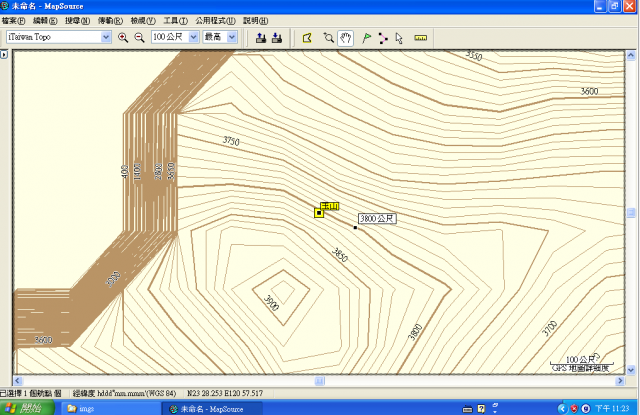

這是玉山附近的地圖,看見左邊有個深不可測的「洞」嗎?


在部份高山地區,NASA沒有資料,所以最後做出來的就會有洞洞

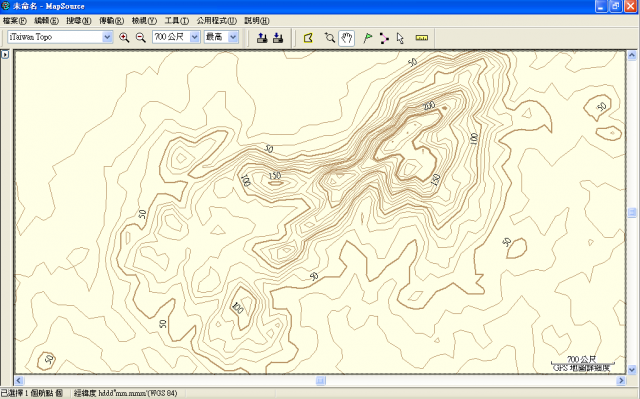

看得出來這是哪嗎?這是金門

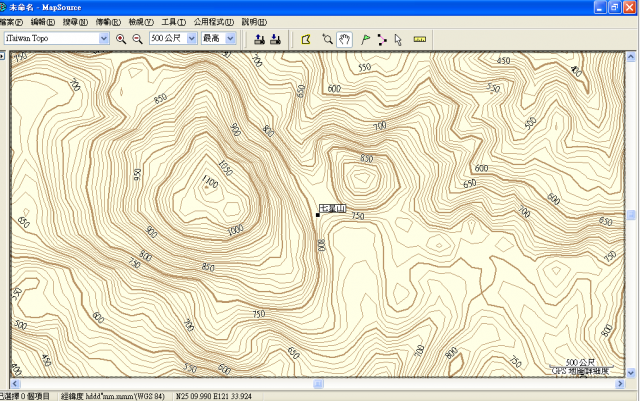

這是七星山

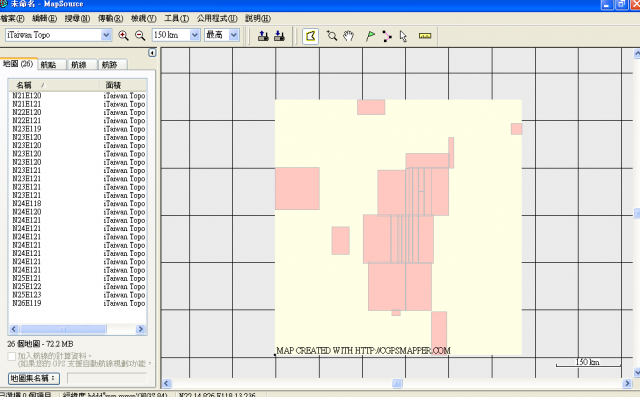

全部加起來72多MB,如果要全下載到GPSr,那要再去買microSD卡,2G差不多800元。

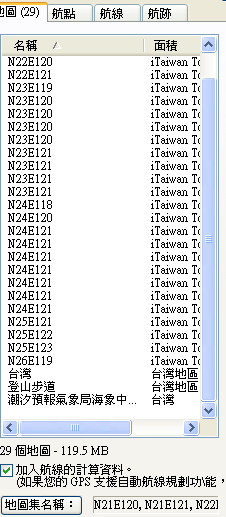

把官方的可以下載的地圖加上iTaiwan topo差不多要120MB


以下是這是在60csx機上的樣子

哈哈!大霸尖山旁邊也有洞啊


這張是七星山,你可以用這張和官方版本的地圖相比


這是玉山


北宜公路從宜蘭往台北會遇到的第一個制高點


高雄壽山


介紹完畢,有興趣的快去下載吧!

為什麼要叫iTaiwan,因為「這丟細iTaiwan啦」
---------結語-----------
做完這個等高線圖還蠻有成就感的,其實不難,時間都是花在轉檔上面。
只要有資料,我的Garmin 60csx就可以有地球上任何一個地方的Topo。
製作的方法,等我休息一陣子再說吧

我老婆說「你都只有iTaiwan ,都沒有 i老婆啦」

等等還沒完!!

感謝ROBERT27提供了台灣山嶽資料

我把他的文章擷取如下,請大家努力下載
----------------ROBERT27------------------------------------------
個人也貢獻一下

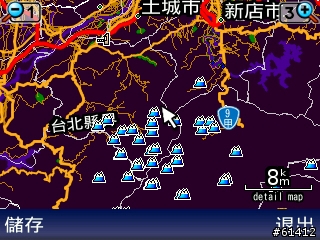

Taiwan Mountain+CN=爽呆

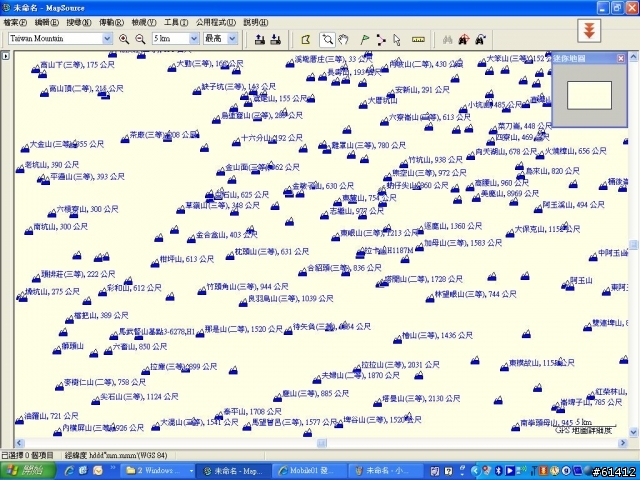

取自TAIWAN TOPO全台山嶽資料(應該會把蕭郎提供給GARMIN的詳細)

若樓主覺得還可以用

可放置第1頁供下載



1.解壓後放置於C:\Program Files\GARMIN\

2.點選C:\Program Files\GARMIN\Taiwan Mountain\Taiwan Mountain.reg即可




Mapsource




MOBILE XT








附加壓縮檔: Taiwan Mountain(先前放的壓縮檔中的reg檔有誤,請重新下載本檔)
或直接將之前下載Taiwan Mountain.reg中的資料改寫

原來是
****
REGEDIT4

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Products\Taiwan Mountain]
"LOC"="C:\\myMaps\\imgs\\"
"BMAP"="C:\\myMaps\\Taiwan Mountain.img"
"TDB"="C:\\myMaps\\Taiwan Mountain.tdb"
****改成***

REGEDIT4

[HKEY_LOCAL_MACHINE\SOFTWARE\Garmin\MapSource\Products\Taiwan Mountain]
"LOC"="C:\\Program Files\\GARMIN\\Taiwan Mountain\\"
"BMAP"="C:\\Program Files\\GARMIN\\Taiwan Mountain\\Taiwan Mountain.img"
"TDB"="C:\\Program Files\\GARMIN\\Taiwan Mountain\\Taiwan Mountain.tdb"

-------------------------
2008.3.20更新
感謝hellouser的貢獻
用運算能力超強的電腦終於把一堆小地圖拼成一個大地圖了!!
以下是hellouser在109篇的留言

弄了半天終於完工了
把所有分割的圖檔合併為一個,奇特的是檔案大小只有6MB??但測試結果沒有問題.不過會變成必須在地圖放大到一個階段後等高線才會顯示不論在我的60csx或MapSource上.我想可能是我把圖層砍了一個造成.

以下分享合併方式
請參考 01 上"如何製作Garmin地圖"文章,製作地圖的前面步驟可以省了,直接跳到後面用MapEdit開啟所有的分割檔,然後砍掉S0這個圖層(不砍後面工具會出現Error,別問我原因,我也不知道@@),然後另存新檔為.mp,再用文中提到的工具,用文中的Command參數就可以成功將mp轉成. img,再依文中後面方式製作出可供MapSource處理的檔案.

另外電腦要好些,不然會非常慢,原本用P4 2.8單核心開圖檔,畫面就整個停在那,等了很久才能選取,轉黨也是超級慢.還好我有Server Xeon 3.0 4G,如願的轉檔好了,沒這台機器光是測試就耗掉我一天時間.

下載

合併後在60csx 會出現一個iTaiwan Topo Single地圖,之後要不要顯示直接開關此地圖即可....但後來我發現這個合併後的檔案很小,而且只會在放大到一個階段後才後顯示,所以根本沒必要關閉了@@
