之前分享過我的小黑升級過程~除了曲折離奇外,還花了不少冤枉錢,但學的經驗卻是無價!

小黑升級大變身

當然~我是提倡環保的人士,秉持舊的不去,新的不來的原則,先將欲升級的零件賣掉,才可以入手新的,雖然虧了一點錢,但是總比讓零件放在角落無用武之地好~~

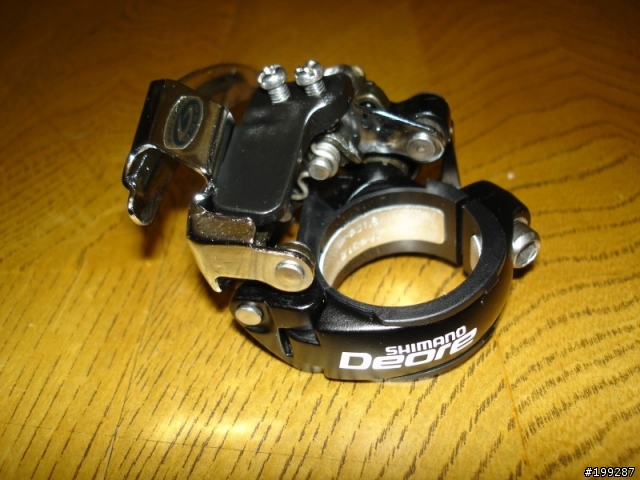

這次要換掉的有~~SHIMANO DEORE 前變

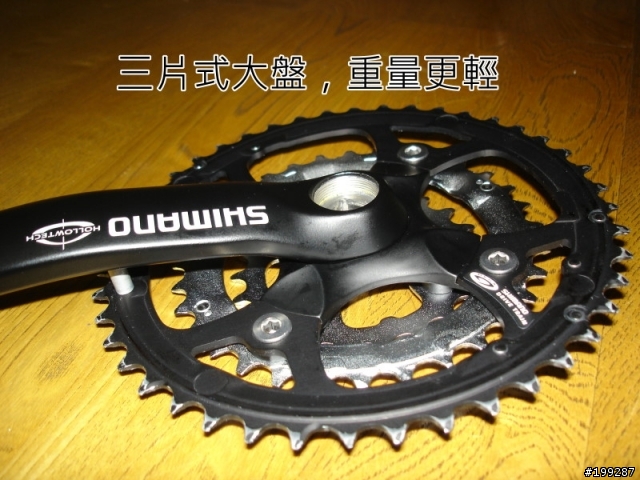

以及SHIMANO 不知等級之大盤~說是運用了第一代中空技術

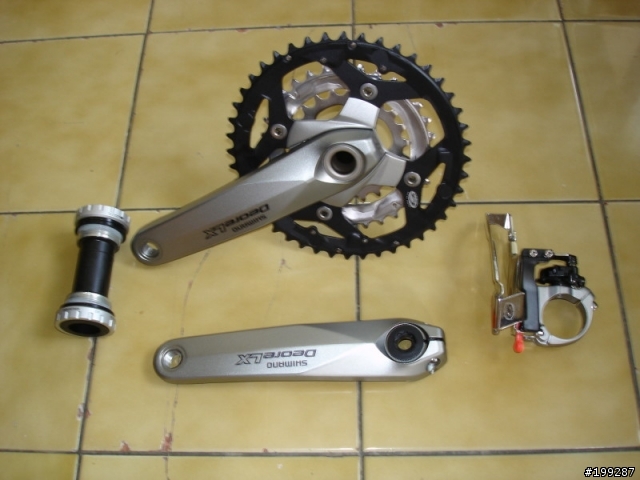

兩樣零件里程都不超過150公里,雖然換掉很可惜,但是自從入手LX的後變及一體式油壓煞把後,就很想用一整套的,因此~~~終於來了~~~我的S牌LX第三級大盤及前變


當然~這次的升級一樣是偷偷進行,之前女王連車架換了都不知情,這次換大盤因該可以混過去吧^^,最主要還是因為沒將多餘零件留下才得以過關啦~~好了,接下來就來分享,不讓基隆腳踏車店賺我錢之大盤更換DIY!!

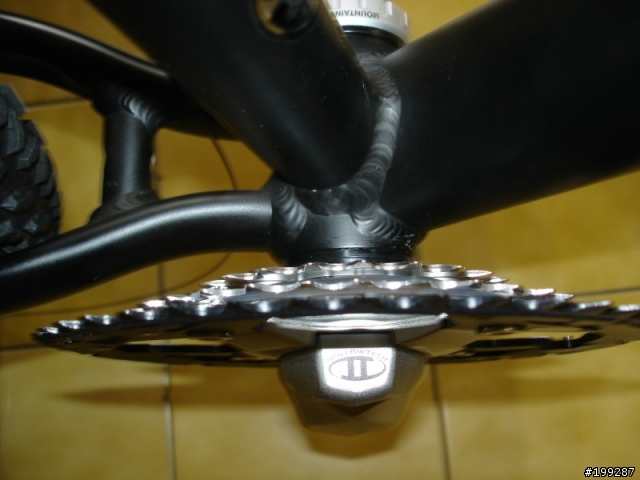

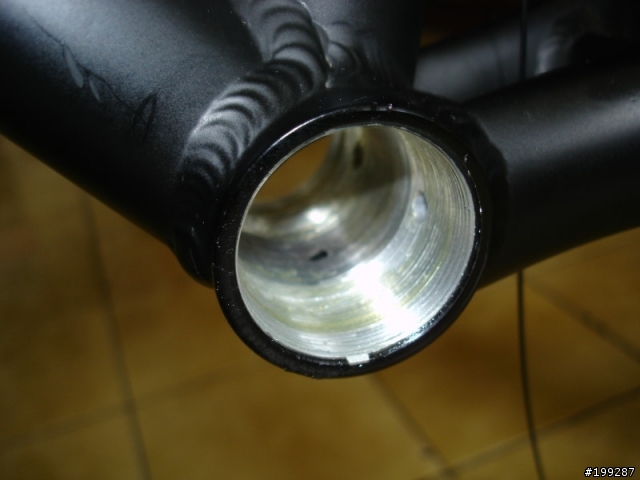

首先~將原大盤及BB拆下,這個BB真是難拆,又去跟認識的車行借氣動工具才拆下,可能是當初裝的時候沒將五通先保養上油,又沒遵照BB該鎖入的磅數,所以這次前行作業就細心了點,將五通洗的很乾淨,再用舊的BB反覆鎖入~退出個四~五次,果然清出了滿多細細的鋁屑,然後用很細的砂紙輕輕打磨,去除螺紋一些銳角,摸起來覺得不刮手後,上一層薄薄的黃油。


其實還是建議用專用的洗五通工具,不過價格可能比我的大盤還貴,所以有點土法煉鋼,而五通外圈的烤漆聽說會導致一些公差,希望影響不大!

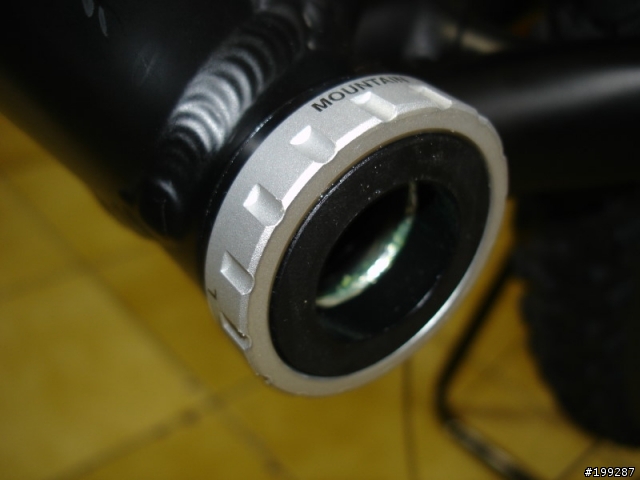

再來,就是上外掛BB嚕!!

對準


插入

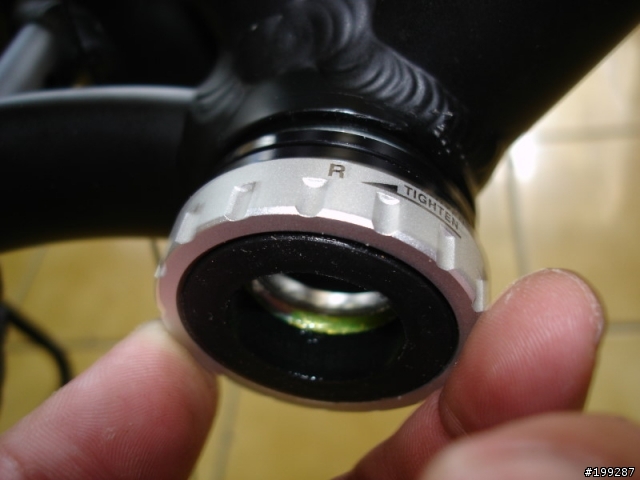

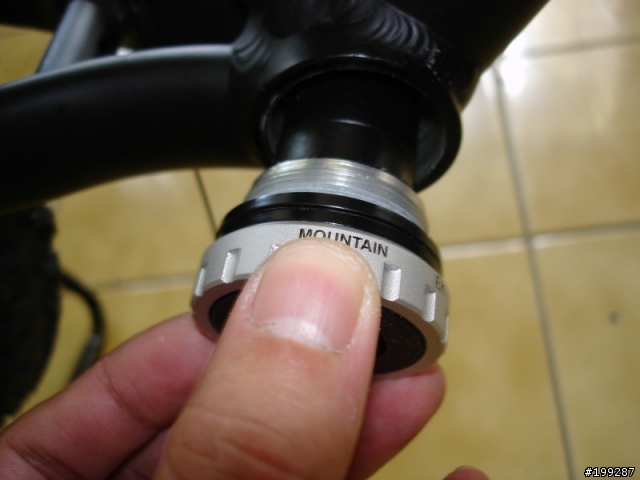

用手鎖上

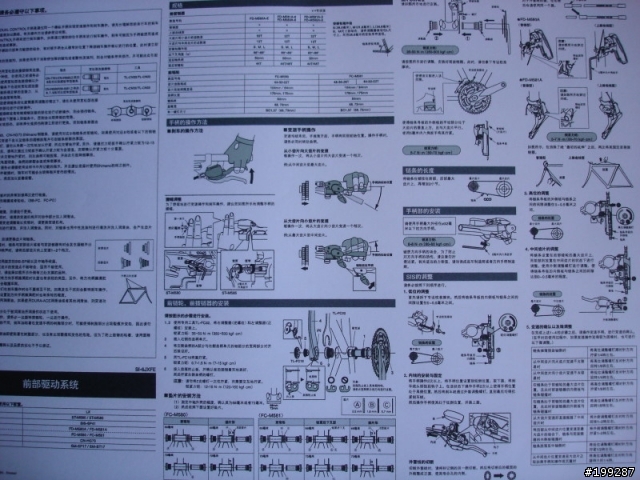

去SHIMANO官網下載的說明書


上面有詳細的安裝說明,包括對應的前變,墊圈如何設置,及鎖入磅數等

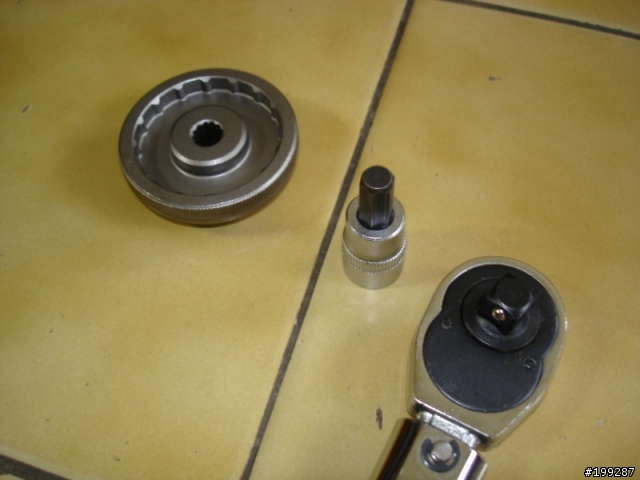

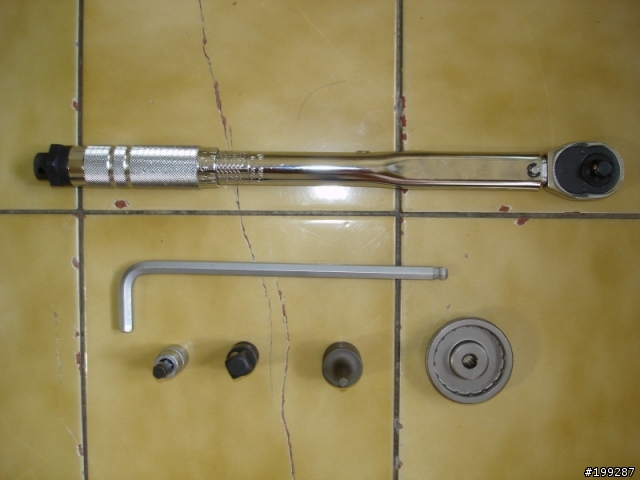

順便介紹一下專用工具,拆裝一體式大盤的工具及扭力板手,轉接頭等,畢竟這個大盤不便宜,聽說很多車店沒遵照說明指示使用適當扭力來安裝,導致曲柄掉落的事件屢見不顯,我想~這工具是值得買的!!

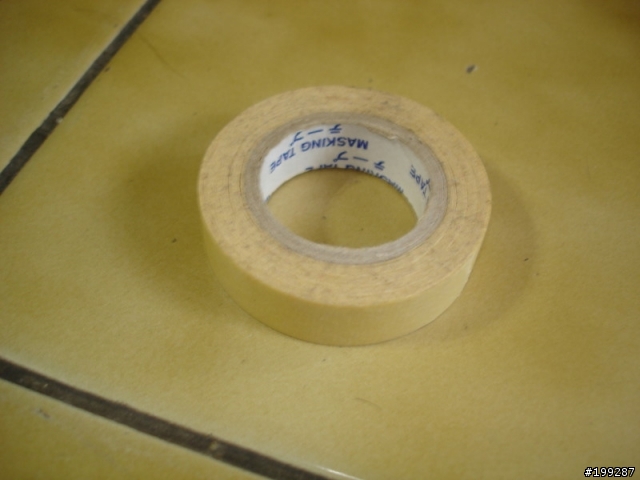

準備一捲噴漆用的膠帶,不殘膠是他的優點~

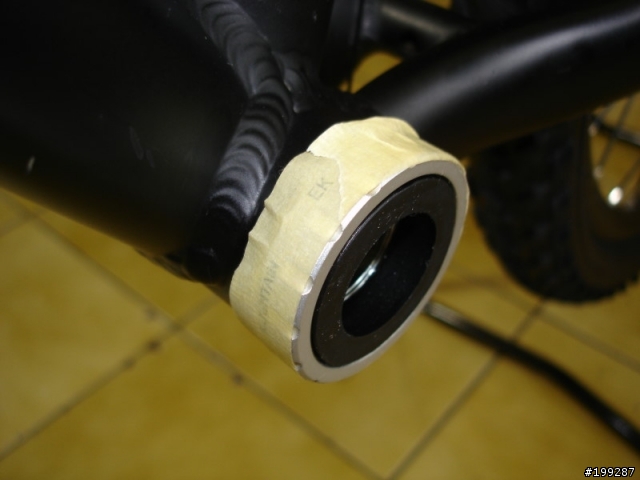

在外掛BB上貼一圈,因為怕把BB刮花了~這樣我會心痛

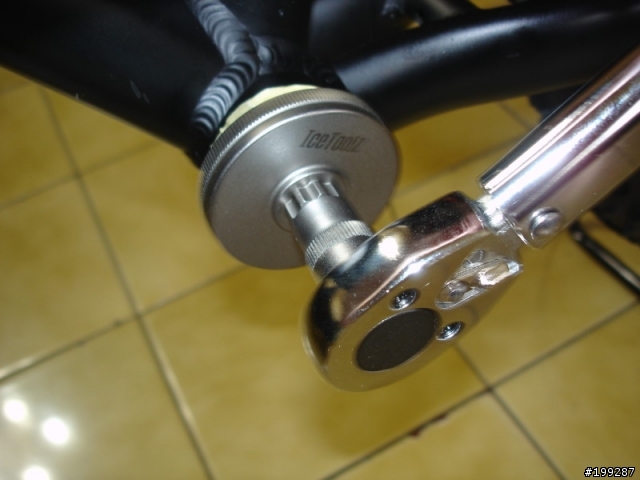

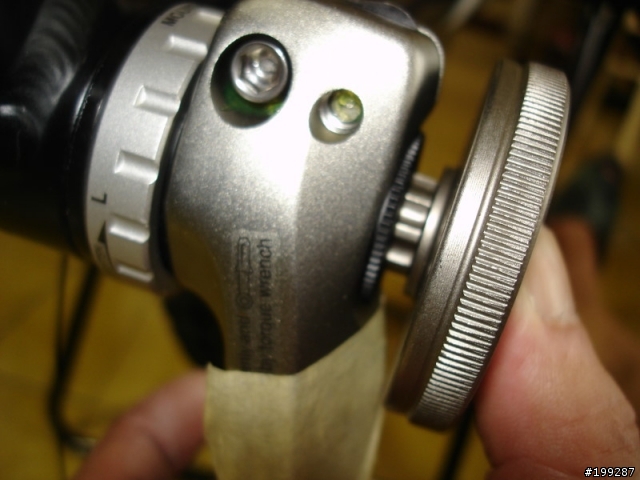

扭力板手加BB專用工具上場

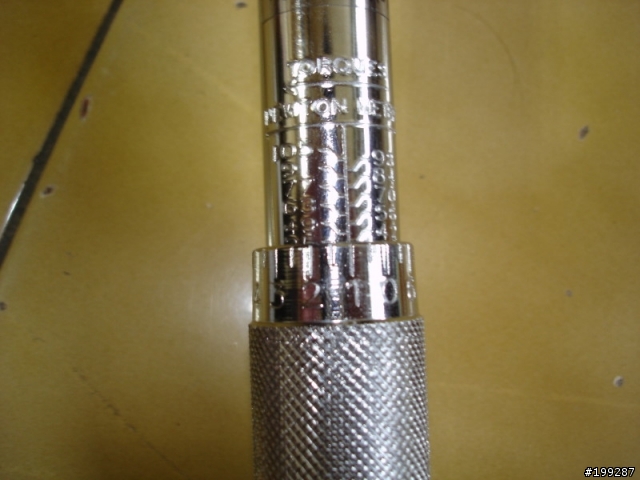

原廠說明書說要35~50N/M~我大概設定43左右


開工啦~~


當鎖到設定值時,扭力板手會噹的一聲,提醒您~麥戈出力啦!!

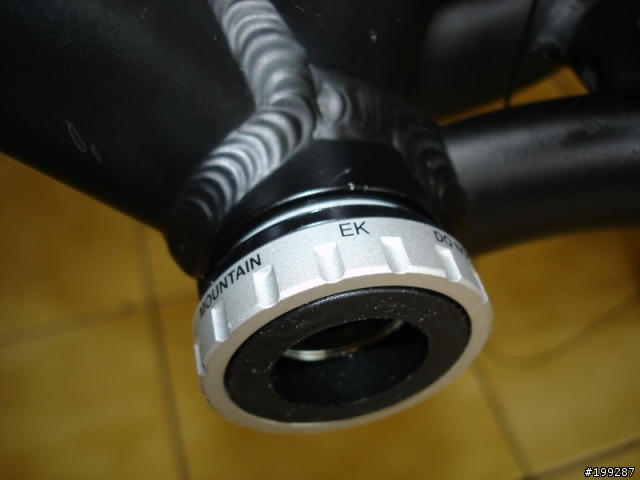

鎖上後!拆下膠帶~~就這樣欣賞了他快10分鐘~發呆~好美啊!


但是因為BB兩邊有分正反牙,正牙的部份鎖緊到設定扭力,扭力板手會適時發出聲響,但反牙的部份就比較麻煩,因為扭力板手只會在鎖緊時有功能,退出就沒有,偏偏退出在BB反牙的部份是鎖緊,所以只好用相反操作方式,也就是先鎖緊,然後退出,而退出若到達扭力直就有聲響,表示剛剛鎖入已達扭力值,反覆操作到說明書建議的值中,但正確數字無法判定。

上大盤

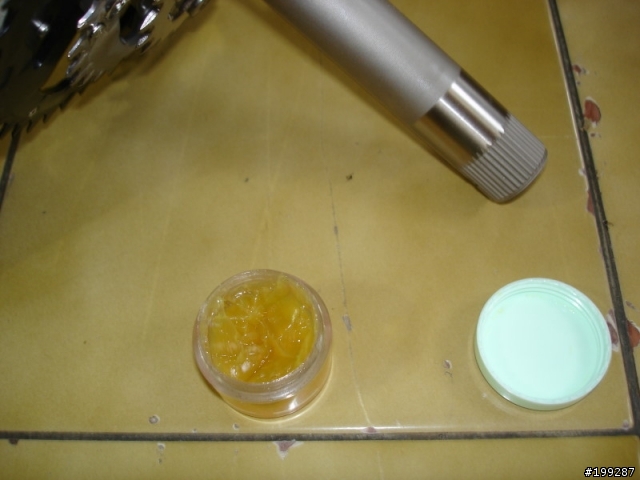

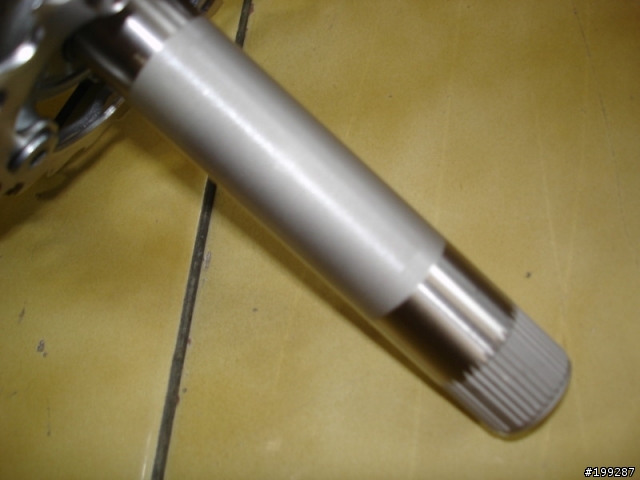

上大盤前先上一層很薄的黃油,有人說要上,有人說不用,那我就上了之後,再擦掉,只留一層油膜在上面吧!


用的黃油是修車廠提供的高溫高壓用黃油,耐熱180度,不用錢的東西最好用啦!!


上吧~~

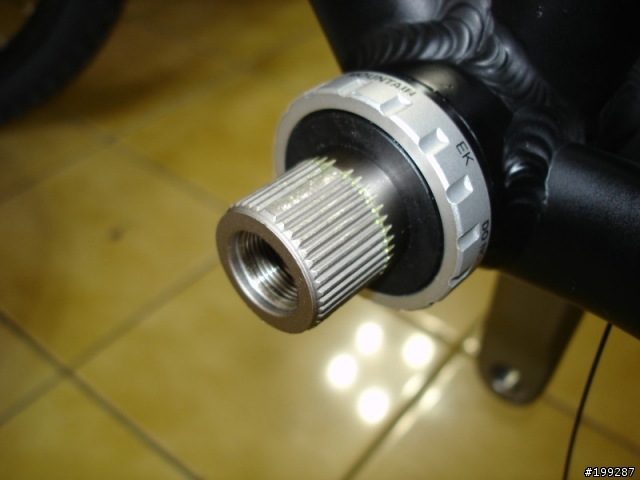

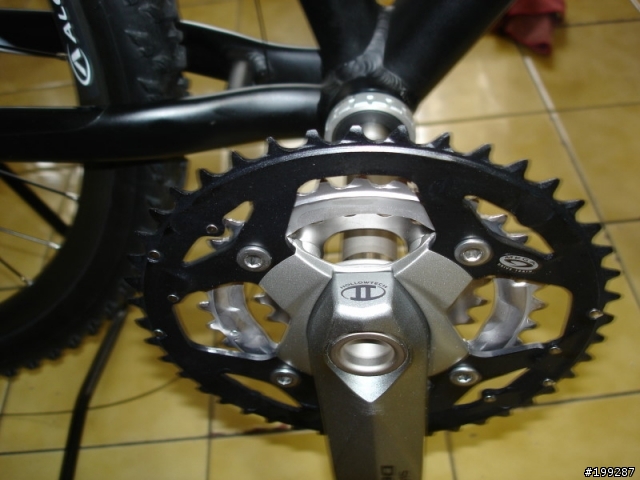

就定位


另一邊~

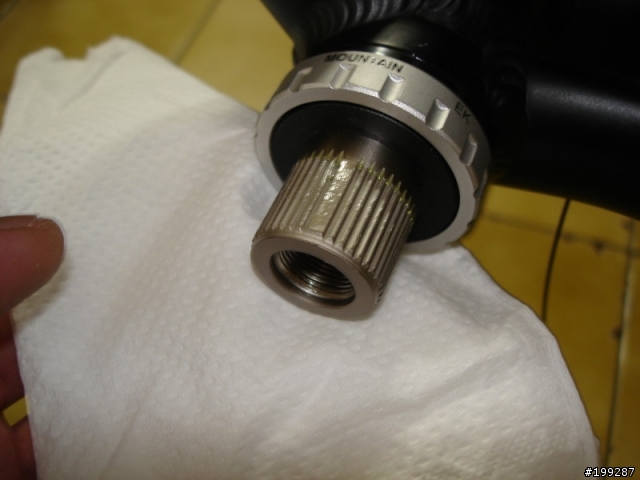

將那星狀螺牙上的黃油用去漬油沾布後擦乾淨,不知道這樣對不對?但是直覺這裡就是鎖曲柄的地方,怕掉落都來不及了,幹麻潤滑?


上左腿曲柄

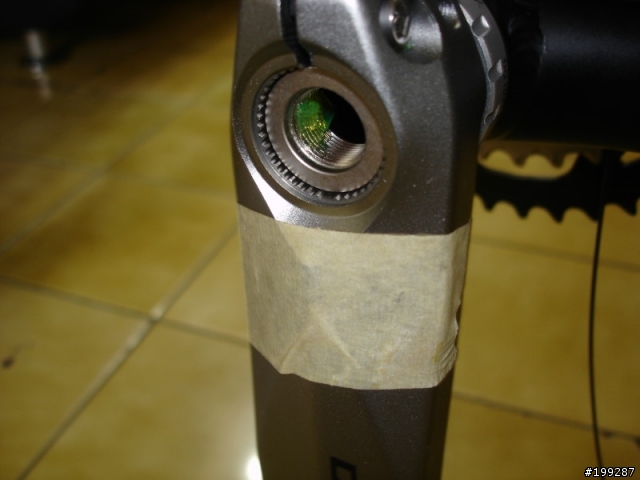

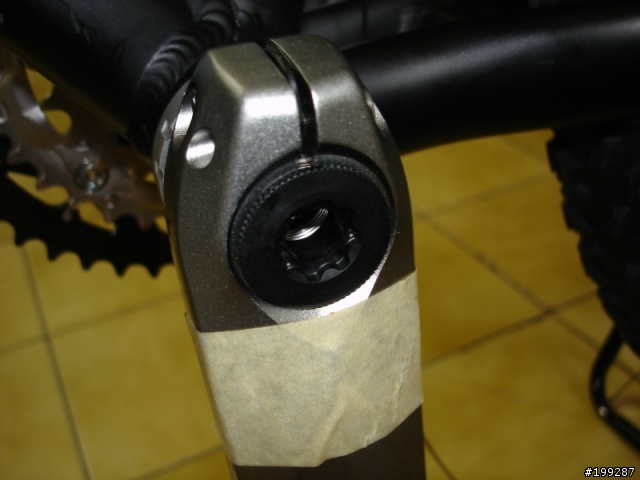

一樣貼上膠帶保護,因為專用工具比對了一下,好像會輕輕磨到,貼上保護一下

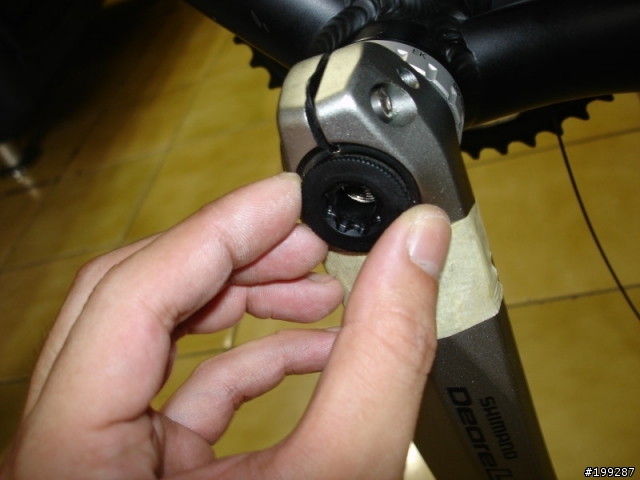

上緊迫螺絲,感覺像是塑膠做的,不太安心




專用的八角梅花工具~~就是那個圓盤太大了,會輕輕磨到~真危險


原廠設定為0.7~1.5 N/M 但是我扭力板手沒辦法設定這個值,所以~~就碰運氣啦。應該是緊迫就好,不能鎖太緊吧!

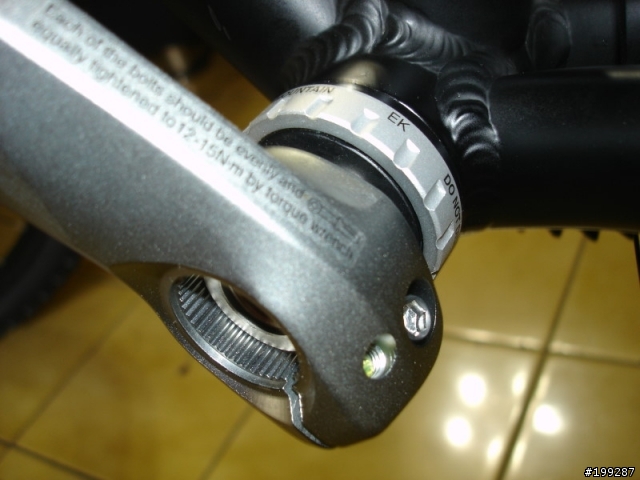

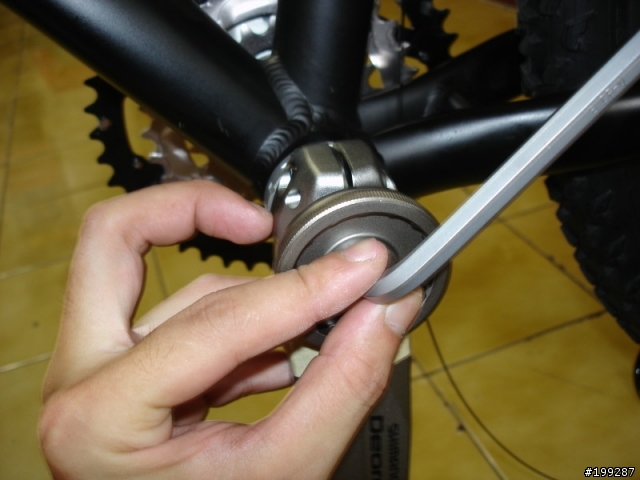

鎖左腿上的螺絲~~原廠設定12~15 N/M

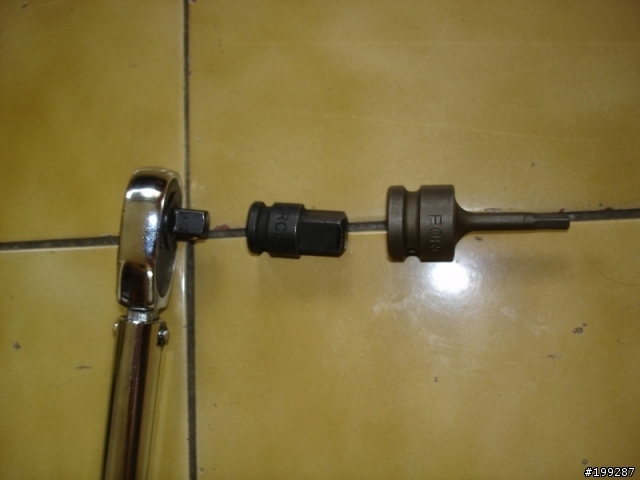

用的是5mm的六角板手~~去了兩家五金行才找到轉接的~扭力板手的方頭是3分,偏偏3分的轉接頭不好找,所以就3分先轉4分~再轉5mm六角


照原廠的指示,不可以把一邊鎖緊,再鎖一邊,要兩邊同時慢慢鎖,最後將中間的脫落防止板按下好吧~都依你
再來因為裝的太高興忘了拍照~直接跳到安裝好的畫面嚕!!真開心!

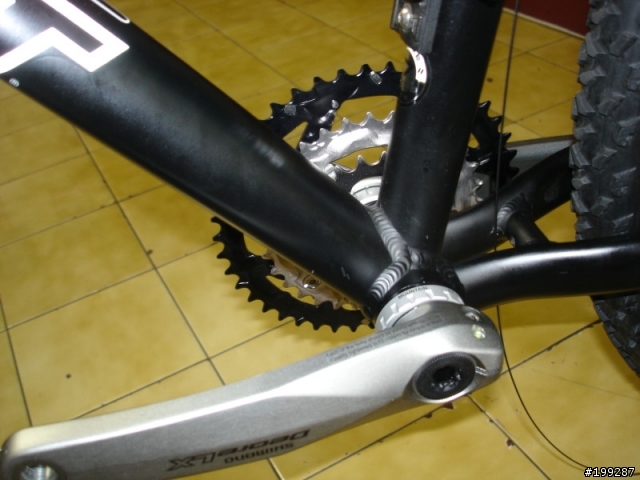

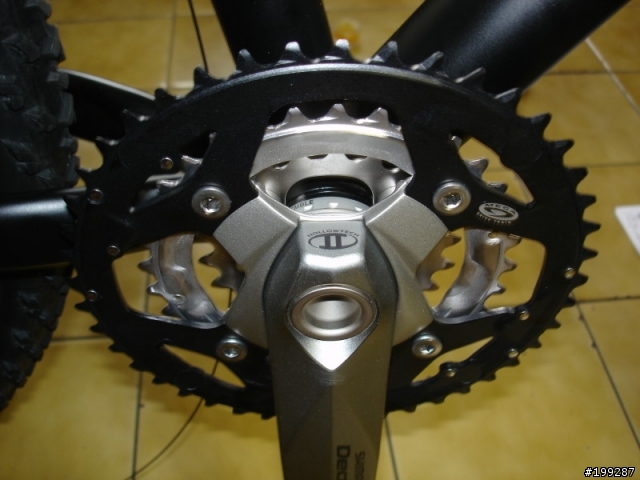

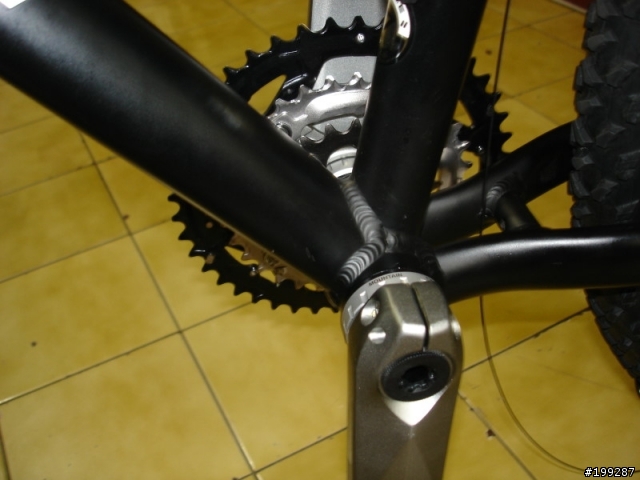

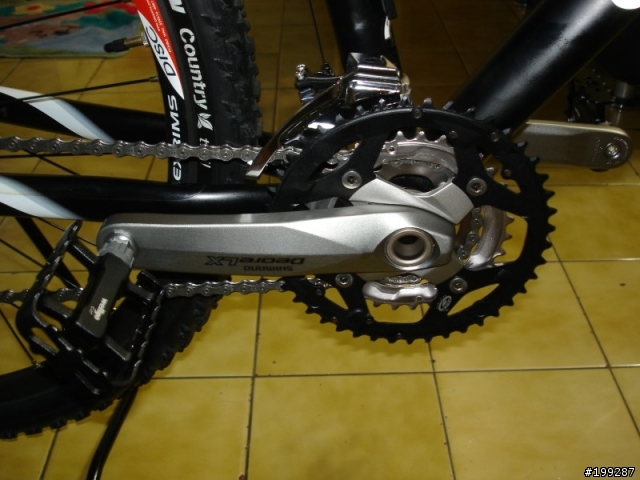

哟呼~~裝好啦!!

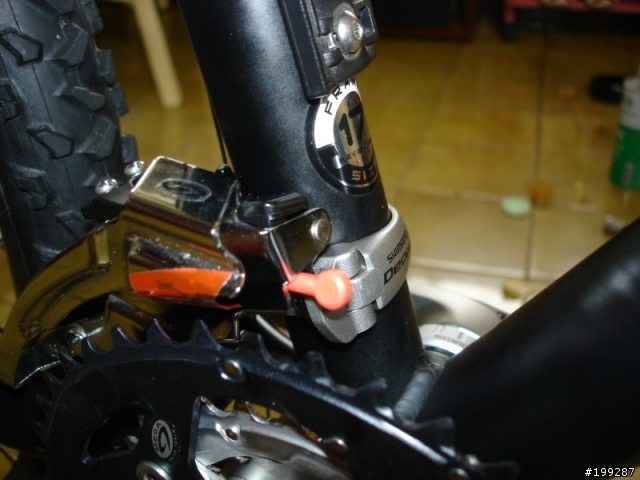

大盤裝好就換前變嚕~上面的指示貼紙和卡準可不能先拆掉


對準~


OK啦!


然後就是上鍊,調整和試騎啦~
目前試騎了約60公里,說真的,太讓我訝異了,那種順暢以及結實的腳感,讓我覺得這組大盤太值得投資啦,也去查了一下資料,有人說LX大盤只比XT重了約60克,好像只差在最小齒材質不同,LX用的是鋼,XT用合金,反而LX最小齒強度還比XT的好,而且,我覺得LX的曲柄設計的比較好看(個人觀感),至於BB我就不知道有沒有差別了,但是~~差了一張小朋友耶~重60克~我感覺不出來啦~沒關係!!

所以~~推薦大家升級一體式大盤時,LX真的是不錯的選擇,而且不是只有爽度增加,在腳踏的感覺上,真的有明顯的感受!!只是第三級大盤就讓我非常滿意了,真羨慕XTR的使用者~~目前我車上的LX全套(不含花鼓及碟盤)飛輪用XT,這樣的升級DIY價約10.5K而已~~連XTR的大盤都買不起,不過,這樣對我來說相當夠用了!

對於大盤的安裝方法,若有錯誤歡迎高手指點一下,好讓我能在還沒釀成大禍之前重新安裝,感謝啦!

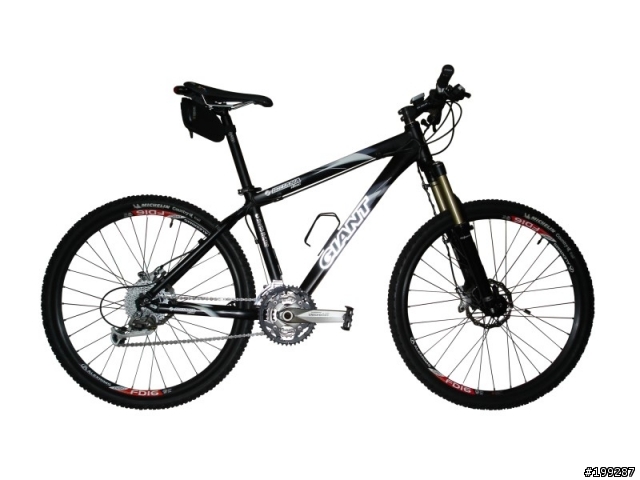

最終定裝照~~希望啦!不要再誘惑我了!

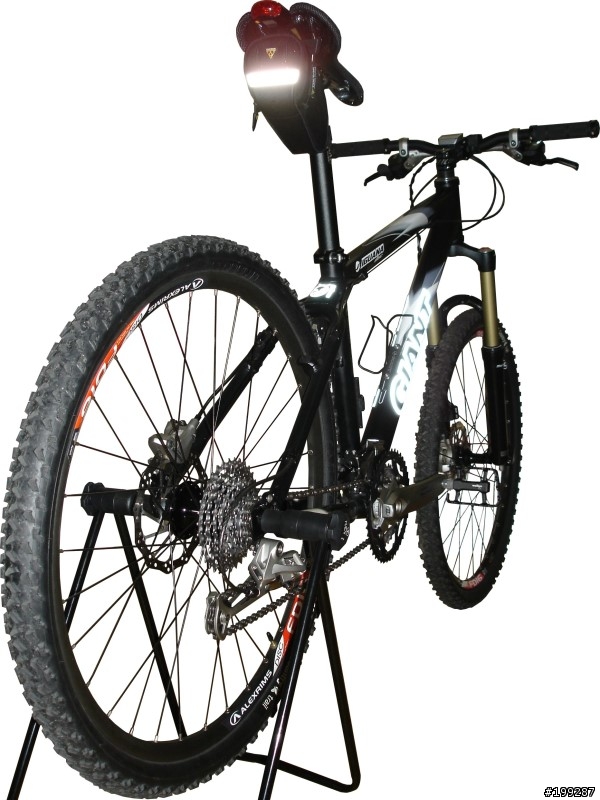

車屁屁也很美^^
