繼”打造自己的HTPC,迎接1080P的時代-Part I 硬體零組件介紹”這篇報告之後,現在要跟各位介紹這次的主角“SilverStone SST-LC16M”HTPC機殼“。

我之所以會選擇它的主要原因,大概有以下幾點:
1. 面板素雅大方,不花俏,看起來就像是台影音家電,很適合跟影音設備放在一起。
2. 尺寸可以塞進我的櫃子裡,原本想選擇LC14M的,不過LC14M寬43.7cm對我的櫃子來說太剛好,而且搭載兩個CDROM的功能也有點多餘,也沒有了像音響設備控制大小音量的旋鈕,少了這個除了爽度差了點,對我所要求像“家電”的偽裝性也少了許多,最主要是它的外置USB插孔在側邊,就我尺寸剛好的櫃子來說,這如同是個雞肋。
3. 內部空間大,最多可以塞七顆硬碟,以後要作RAID也方便。
4. PSU符合ATX規格,以後PSU掛了也好取得好更換。但這就有個缺點,體積就會大一點,這端看各位選擇時如何取捨了。

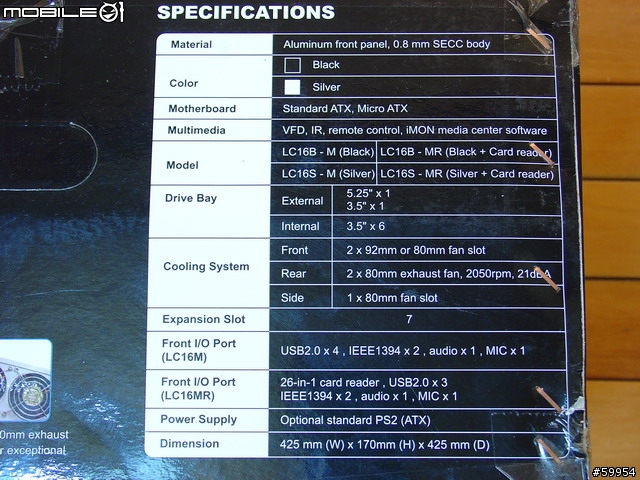

來瞄一下它的規格吧~
Lascala Series - SST-LC16M
材質:鋁質前面板,厚0.8mm鋼體
顏色:黑色和銀色(我選的是黑的)
主機板相容:Standard ATX, Micro ATX
多媒體套件:VFD前置顯示,IR 搖控器,iMON media center軟體
型號:LC16B-M 黑色(本人購入的型號)
         LC16B-MR 黑色,含讀卡機
         LC16S-M 銀色
         LC16S-MR銀色,含讀卡機
機體容量:外部 5.25” *1,3.5” *1
               內部 3.5” *6
散熱系統:前端可加裝92mm風扇或8mm風扇 *2
               後方內建8mm風扇 *2,2050rpm 21dBA
               側邊可加裝8mm風扇 *1
介面卡空間:可擴充七個
前端I/O port:LC-16M-USB2.0 *4,IEEE1394 *1,audio *1,MIC *1
                     LC-16MR-26合1讀卡機 *1,USB2.0 *3,IEEE1394 *2,Audio *1,MIC *1
電源供應:標準PS2(ATX)選購
尺寸:寬42.5cm*高17cm*深42.5cm

接下來還是趕快請主角上場吧,包含零組件組裝情況,請各位客倌慢慢欣賞~

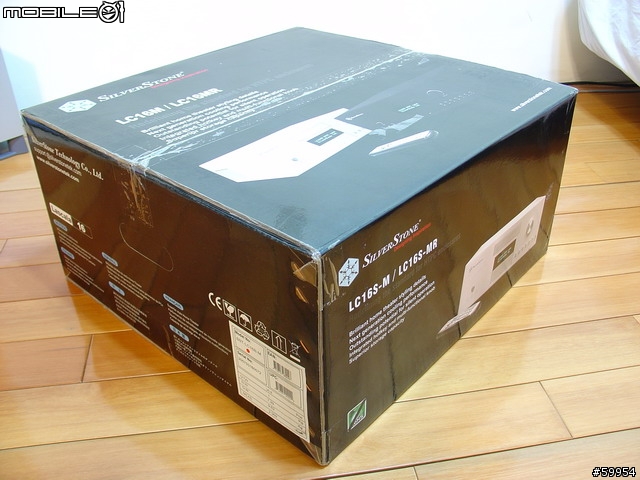

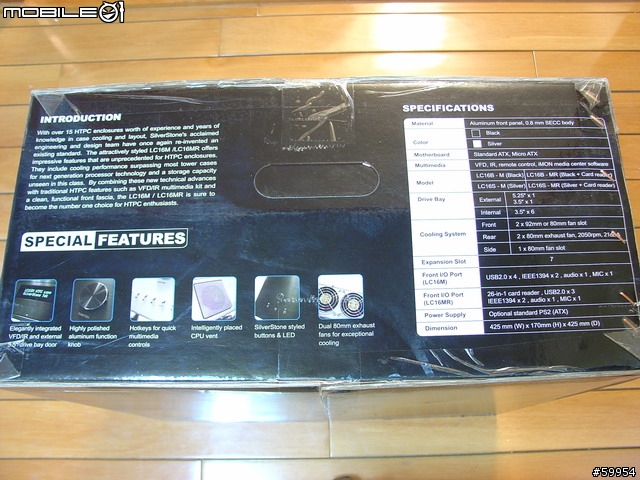

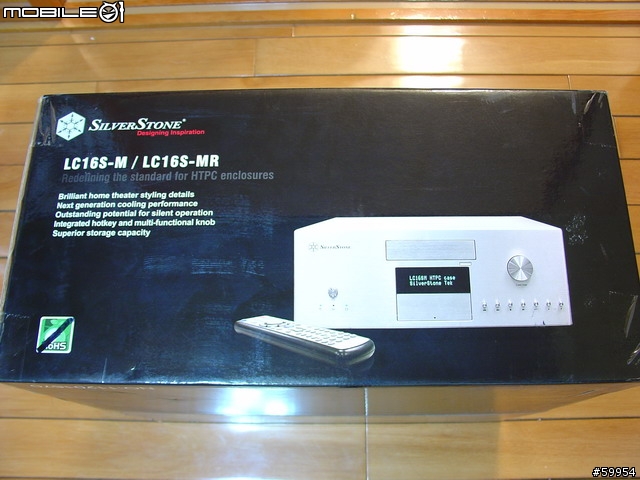

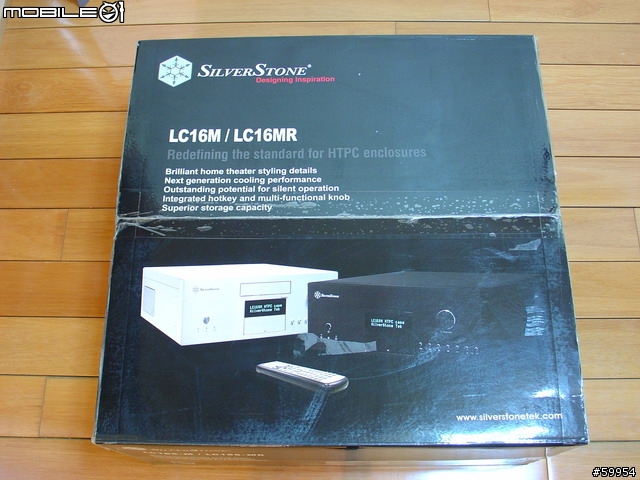

滿大一箱的,不過裡面竟然沒附什麼東西


外觀俯視

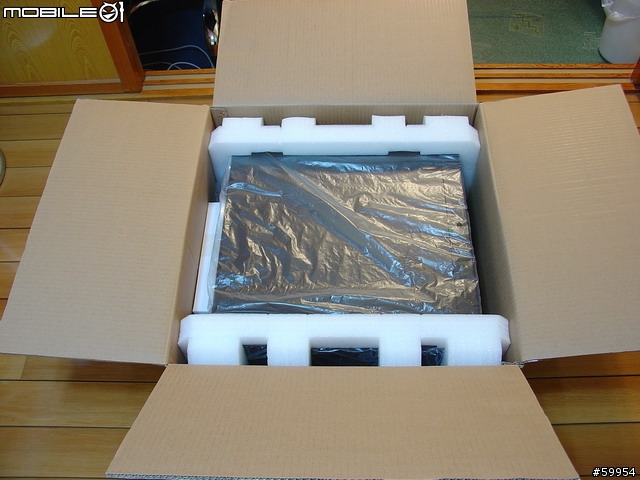

開箱囉~只有一個本體外殼和一小盒東西


馬上給它搬到桌上,7.3KG.... 頗重~


拆去保護膠條~

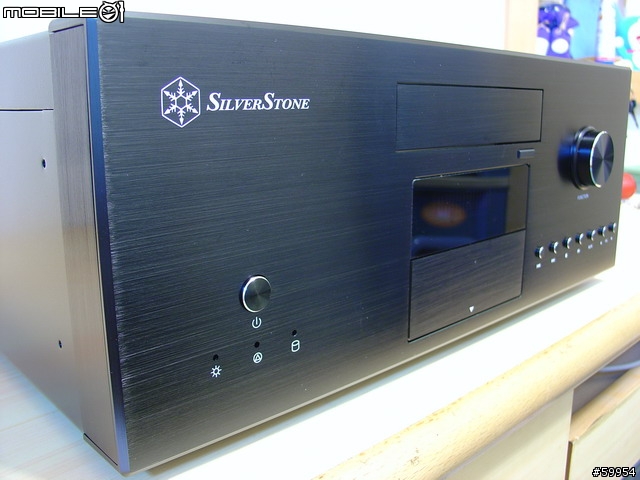

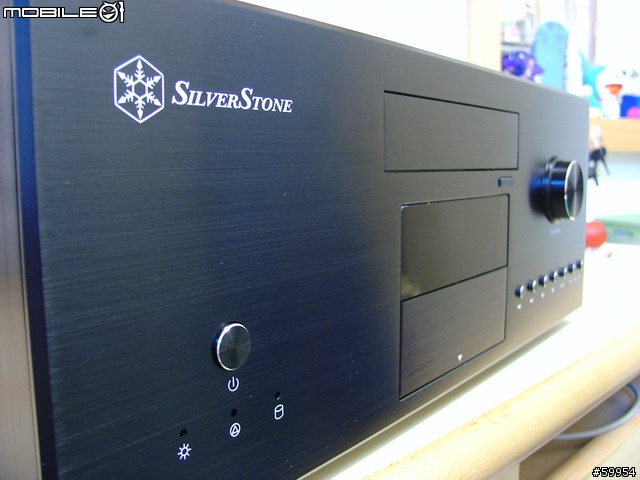

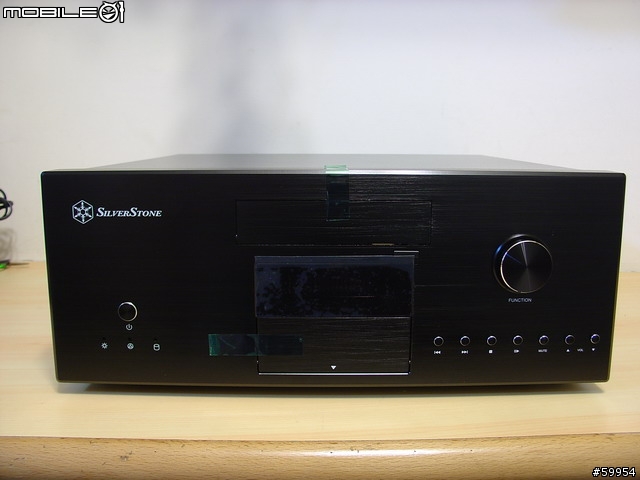

素雅的面板,讓我愛不釋手呀

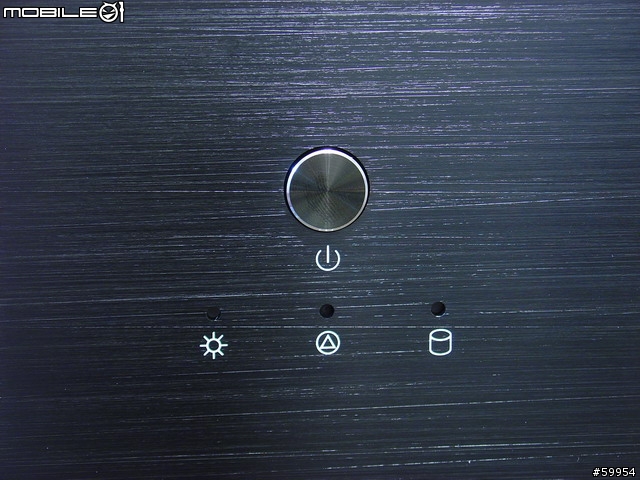

電源鍵一樣是亮邊處理 ,下方由左至右是電源指示燈、reset小洞洞和硬碟燈(什麼!?指紋!難道有質感的東西,指紋是必備的嗎?


中央由上至下分別為光碟機托蓋、VFD和前置USB、IEEE1394和AC97外接音源

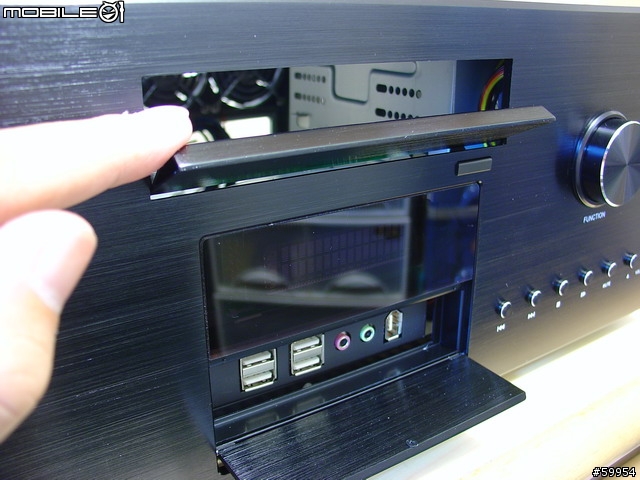

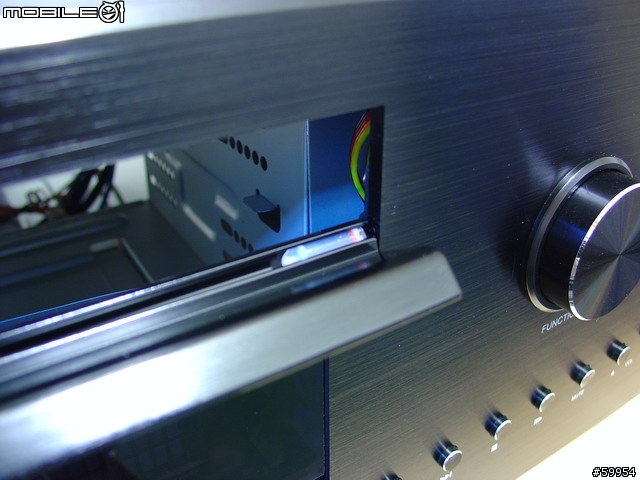

值得一提的是,光碟機托蓋的轉軸為油壓機構設計,會慢慢地蓋回去哦~

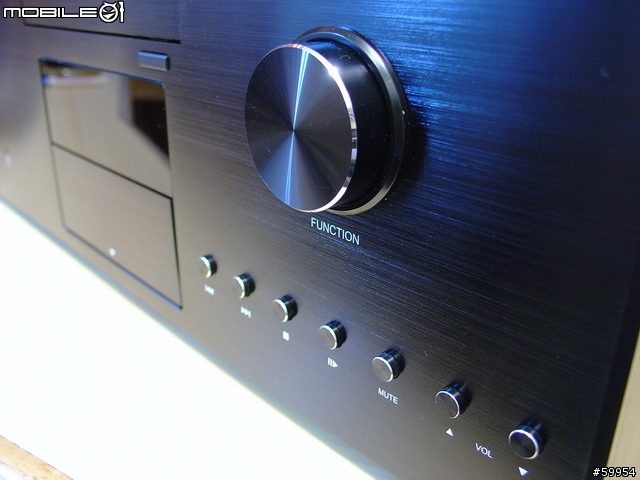

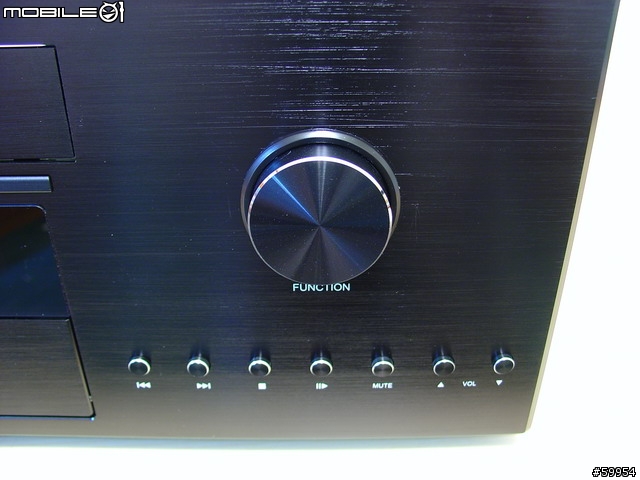

再來是最高偽裝重點”音響等級音量旋鈕”,下方為播放快捷鍵HotKey,可直接由這裡控制媒體的播放


一樣是亮邊處理,質感呀~

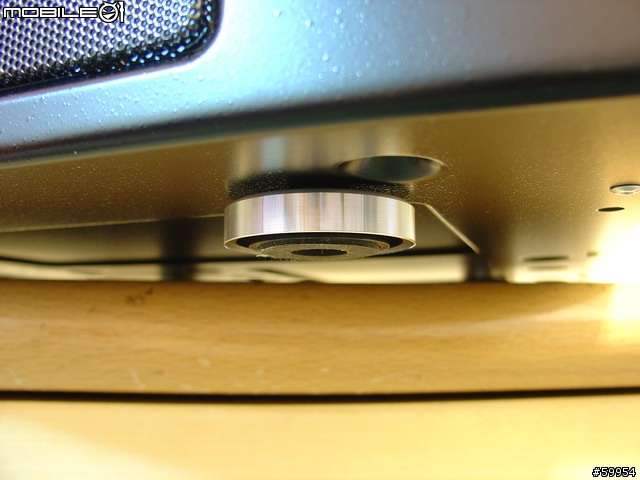

下方四個墊腳也是高品質~ 不知道的人跟他說這台是電腦可能還不太相信呢

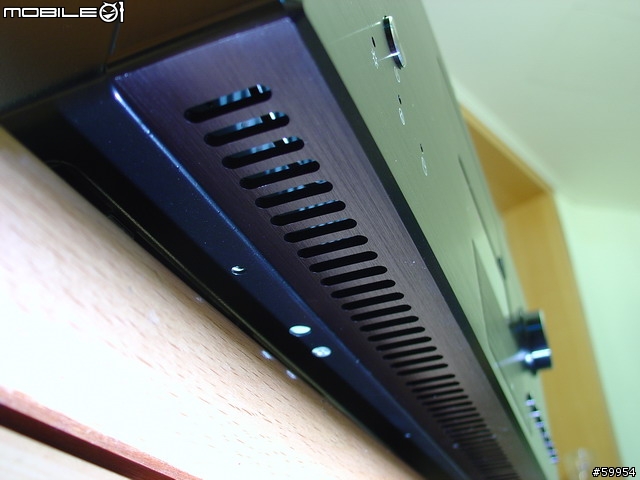

面板下方開了一排的散熱孔,進氣無堪慮

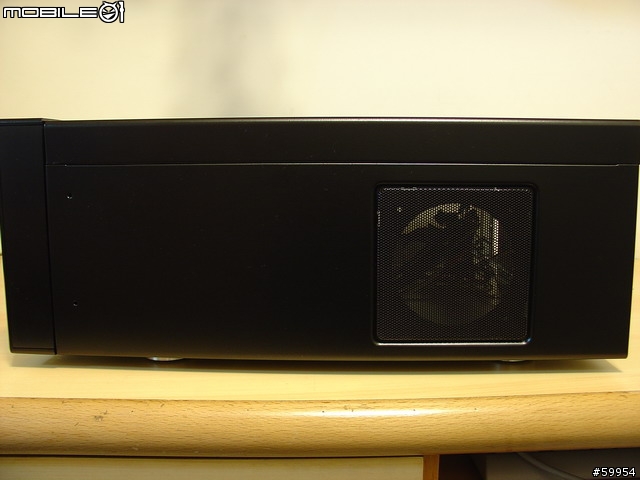

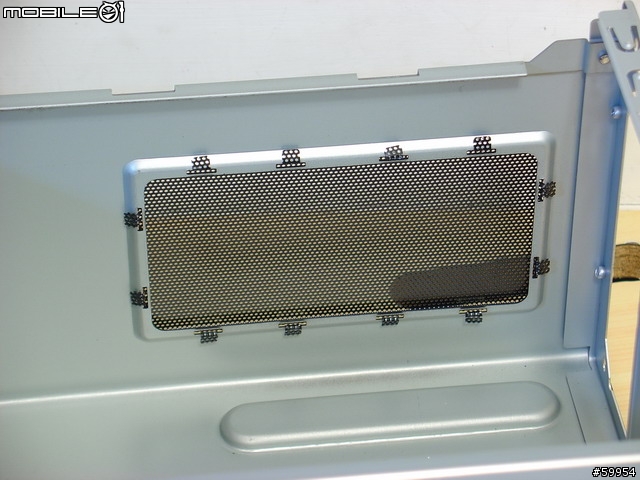

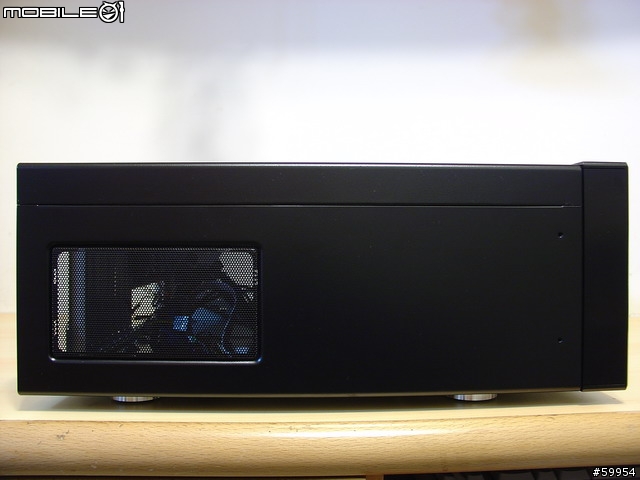

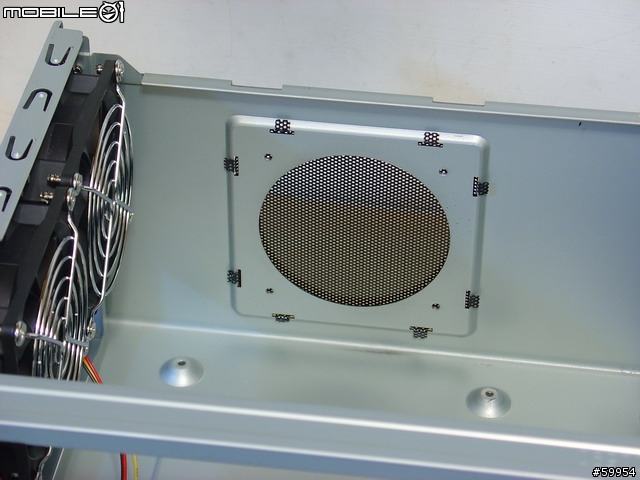

側邊留有輔助散熱孔,可於內部加裝8mm風扇

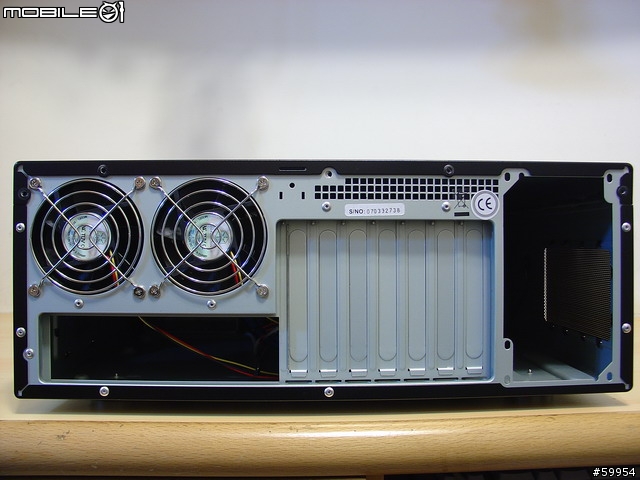

機殼後方,和一般機殼不一樣的地方在於主機板和PSU的位置相反,這樣作也有好處,因為PSU也是會發熱的,和CPU分開單獨散熱效果會比較好一點


另一邊為PSU的散熱進氣孔

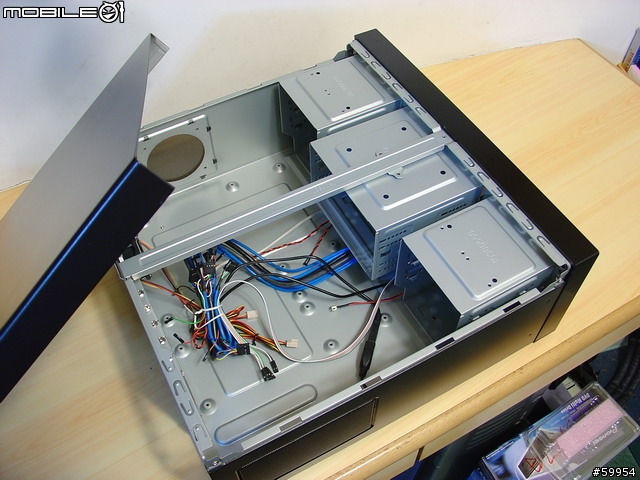

打開上蓋


這裡就是另加8mm風扇的地方,可單獨為CPU導風散熱


PSU的散熱孔


內附的外殼後方系統風扇,也幫CPU散熱用的


前方為光碟機、前置外接面板和硬碟機的鐵架,拆下來看看

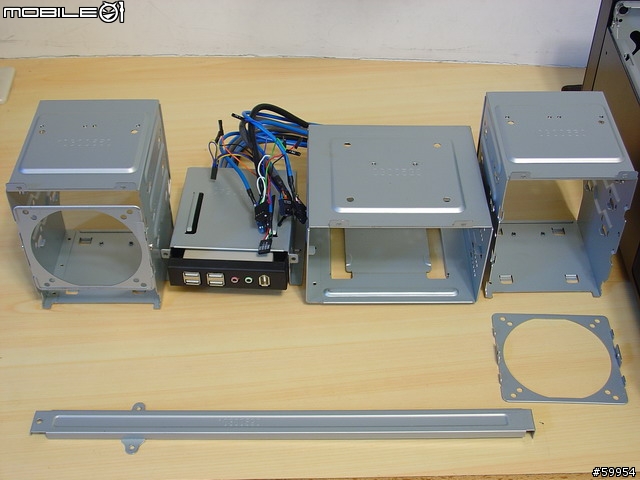

左右兩邊各可安裝三顆3.5"硬碟,前方鐵架可再分離加裝92mm或8mm風扇,中央為前置外接面板,和光碟機鐵架。再鎖上光碟機之後,下方還有空間,可以加個硬碟鐵架再鎖上一顆硬碟,加到滿共可裝七顆硬碟

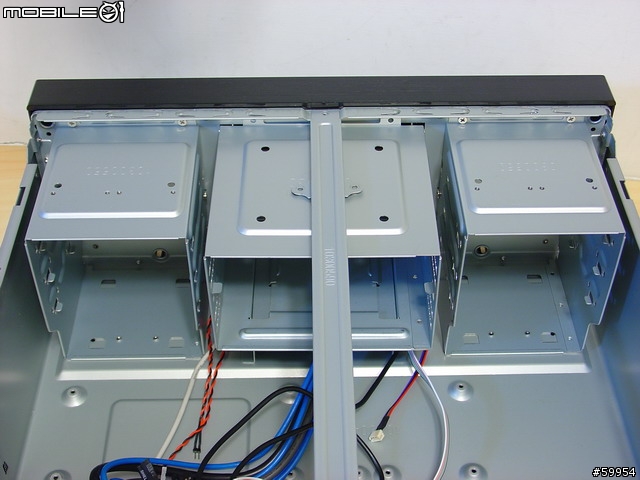

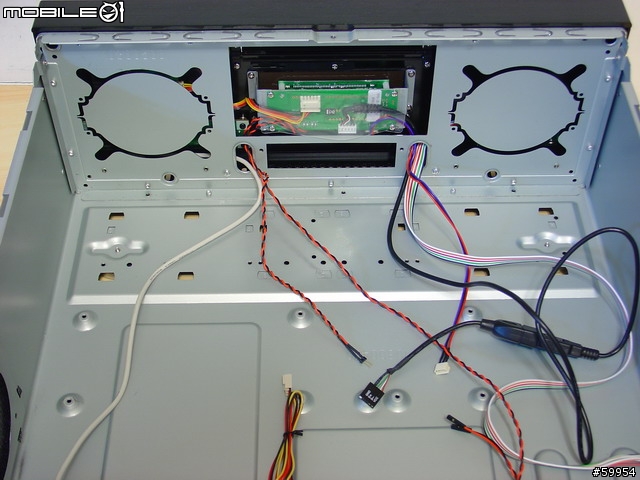

前方內部拆下鐵架的樣子,左右兩片鐵片在加裝前置風扇的同時,也把它取下使得進風順暢

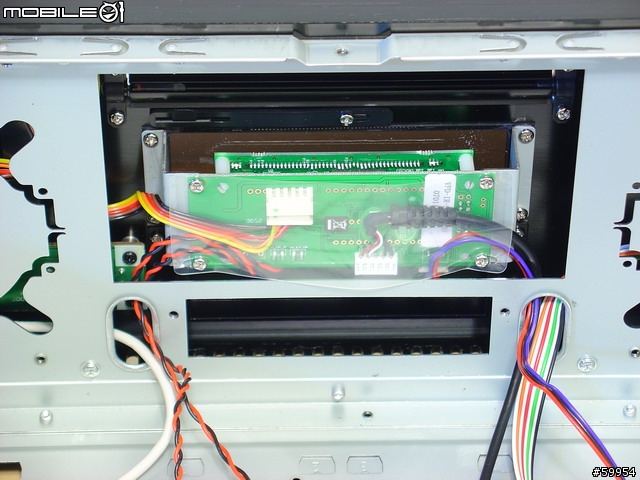

VFD的背面,看起來好像很脆弱,沒心臟拆了~

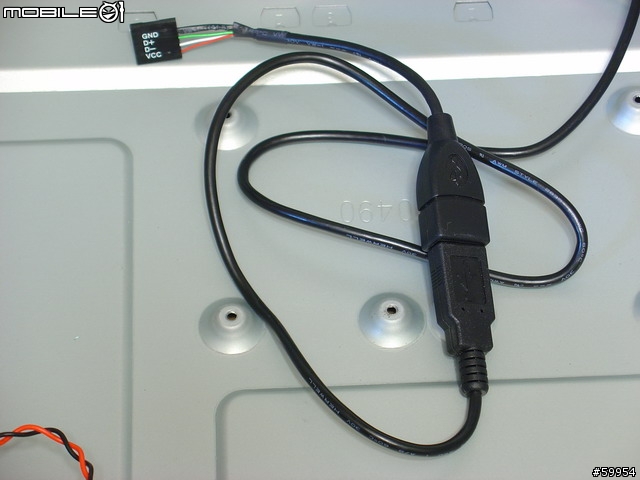

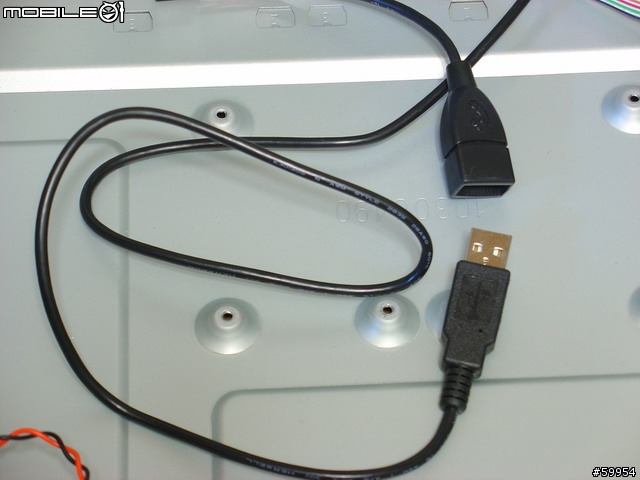

這條是VFD的USB線,可拉到外部的USB port連接,或直接以轉接頭接在主機板上USB針腳上

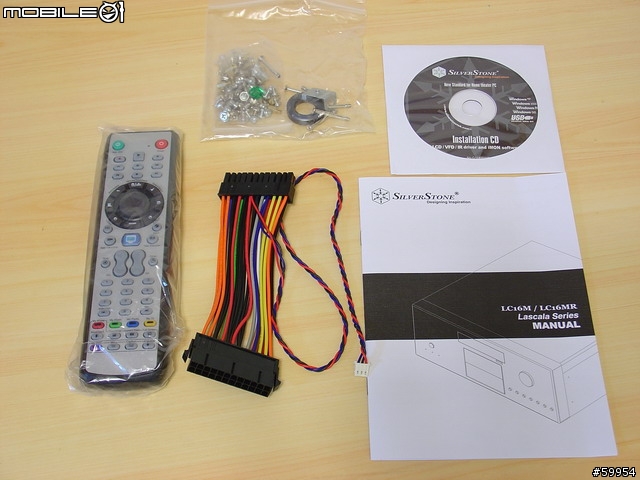

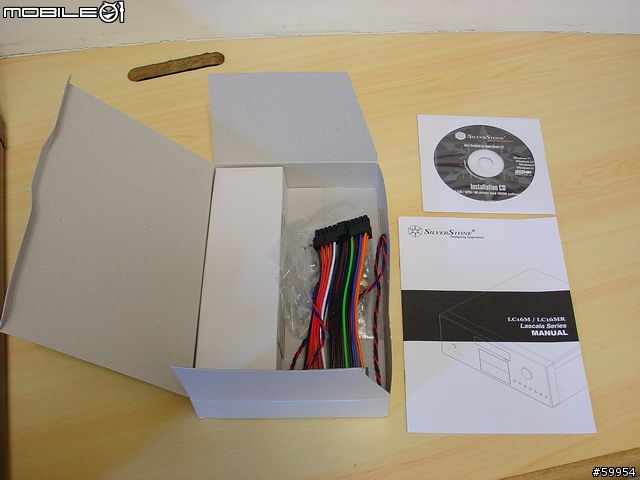

再來我們來拆小盒子,小盒子裡面有SST-LC16M說明書、iMON光碟、iMON IR remoter、一包螺絲和電源跨接線


電源跨接線的主要目的在於提供待機電源給VFD和IR Sensor,所以電腦在關機時,VFD面板可以設定顯示日期時間並可以用搖控器直接開啟電腦,這個讚!彌補了XBOX無法搖控開機的遺憾,其實XBOX也可以的,曾經搞過,不過還是放棄啦,組台HTPC比較實在點

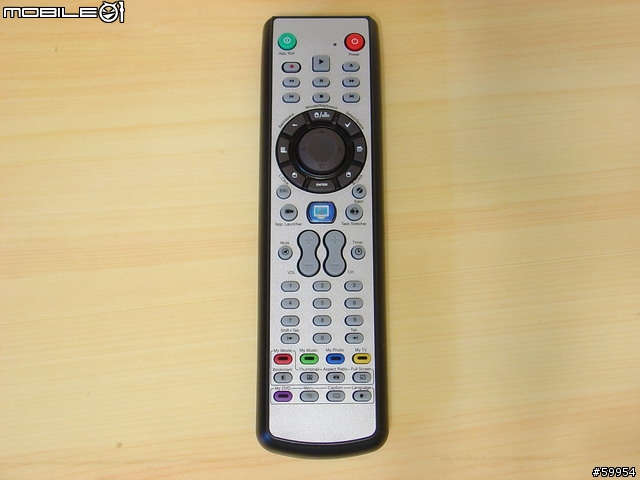

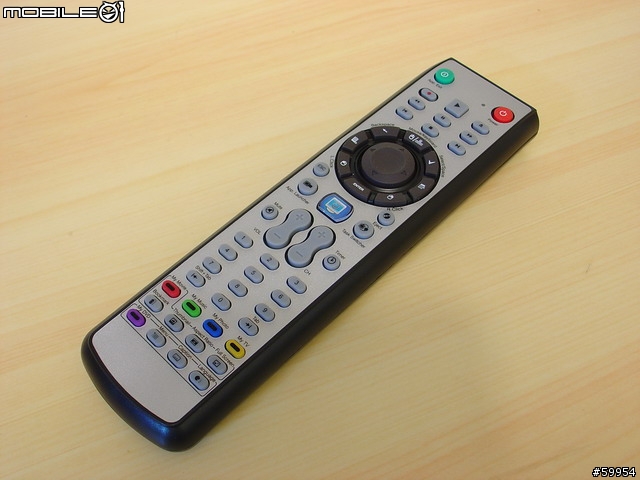

哈哈~主角中的主角,iMON搖控器現身~

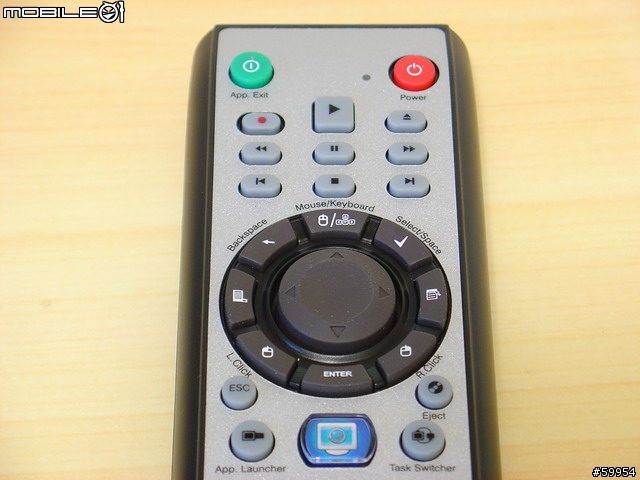

上方電源鍵可用來開關PC,左方綠色鈕就是模擬鍵盤上的ALT+F4,關閉視窗用的,中央的圓盤形狀排列的按鈕用來切換模擬鍵盤滑鼠和Windows基本快捷鍵。中間那顆有一個電腦圖示的按鈕,有用過MCE搖控器的朋友們應該都知道,是用來呼叫Media Center Application用的,在此會呼叫iMON用的iMEDIAN媒體中心使用介面

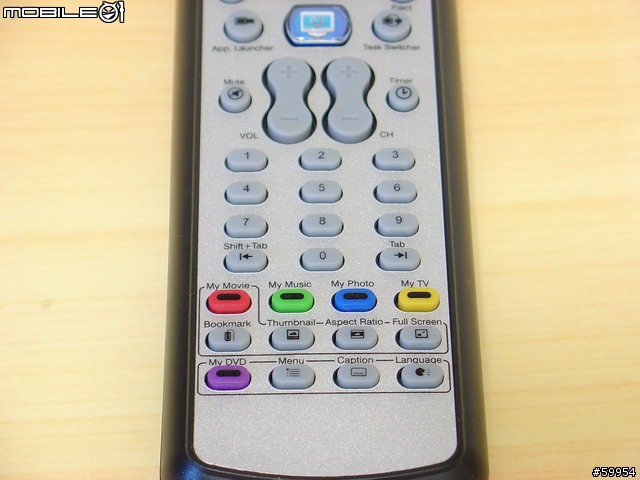

下方包括頻道切換、音量大小聲和數字鍵,最下面可直接呼叫”我的XX”等等的快捷鍵,還有DVD選單所使用的鍵~
這裡最常用到的應該就是中間最右邊那顆”Full Screen”鍵吧

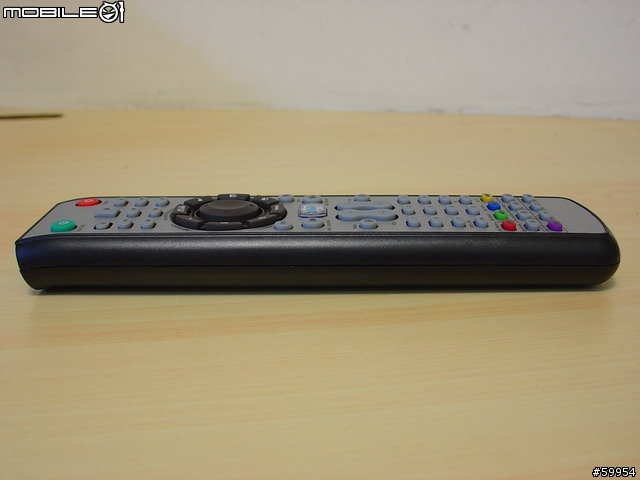

搖控器側邊,組裝挺紮實的

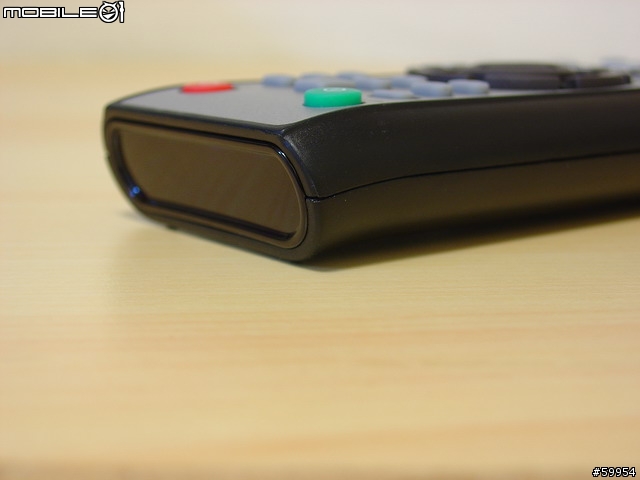

前方IR Sensor部份作下凹處理,在單調中增添點美感

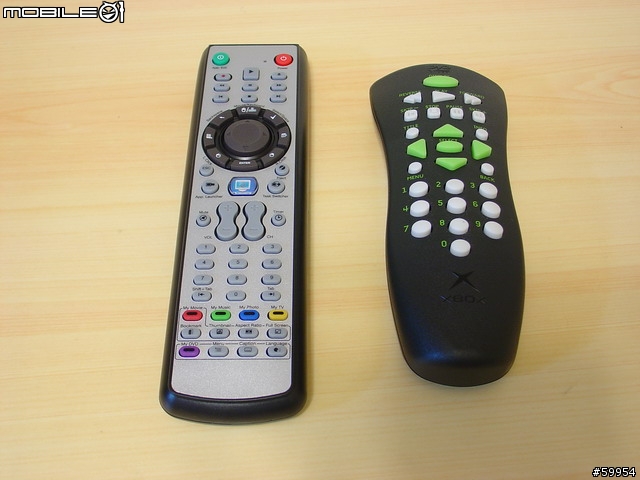

拿XBOX的原廠搖控器來比較一下,以手感來說,XBOX的比較符合人體工學吧

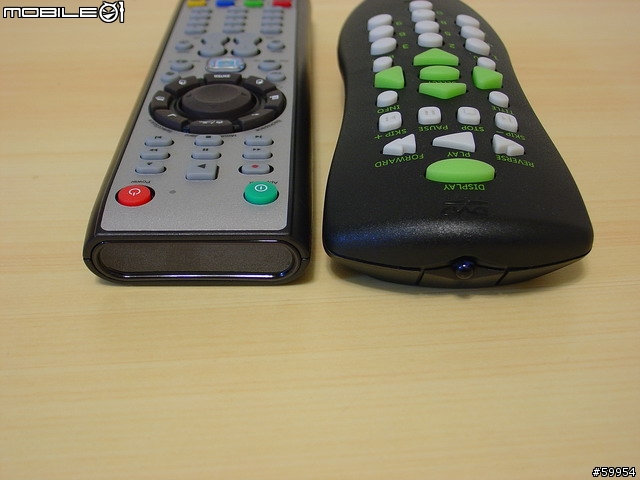

前方IR sensor,XBOX一整個遜掉,直接外露

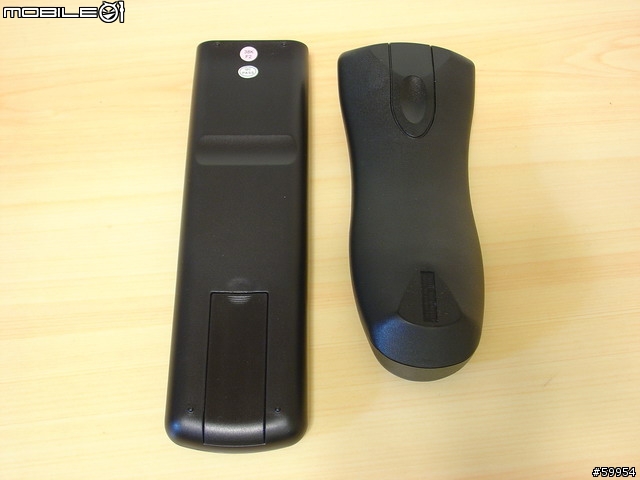

後方電池蓋的部份,和XBOX一樣吃兩顆四號電池,在這裡要抱怨一下,那麼貴的套件竟然沒附電池
算了,正好拿XBOX的來用

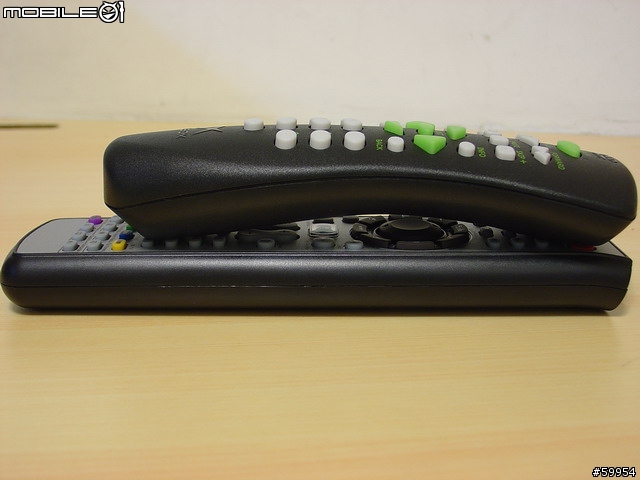

疊疊看,厚度還OK啦


好啦,拆得好累,開始裝零組件~

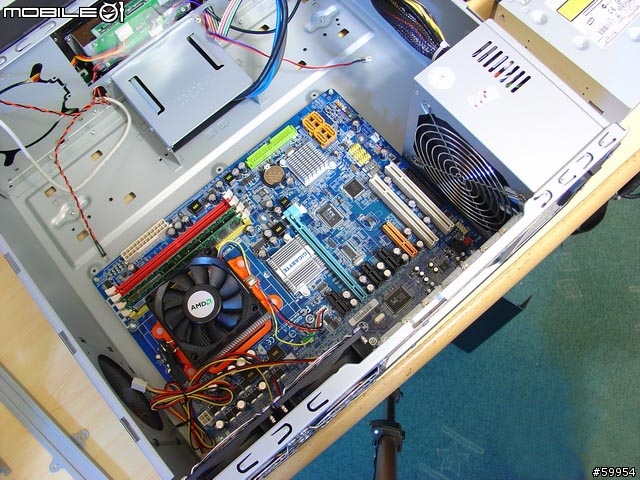

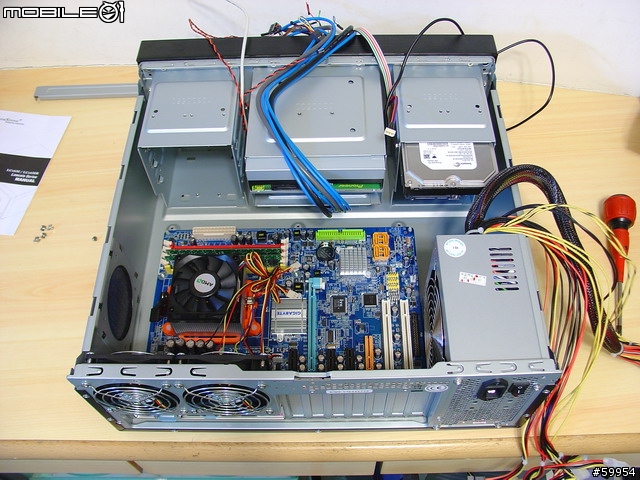

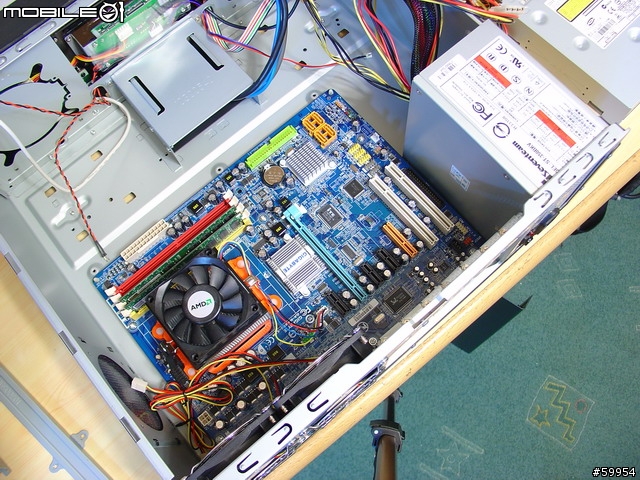

上主機板和PSU


PSU也可以反過來裝,12cm的大風扇應該有助於散熱吧,不過側邊的散熱孔就沒用到了,還是按照原來的方向裝好了,PSU給它單獨散熱

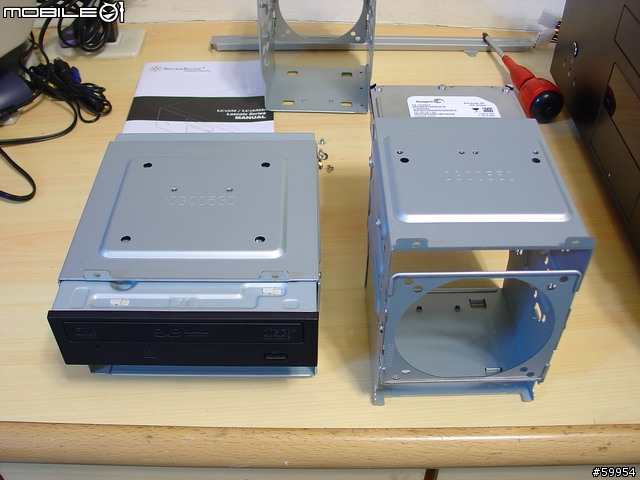

安裝光碟機和硬碟機


鐵架歸位

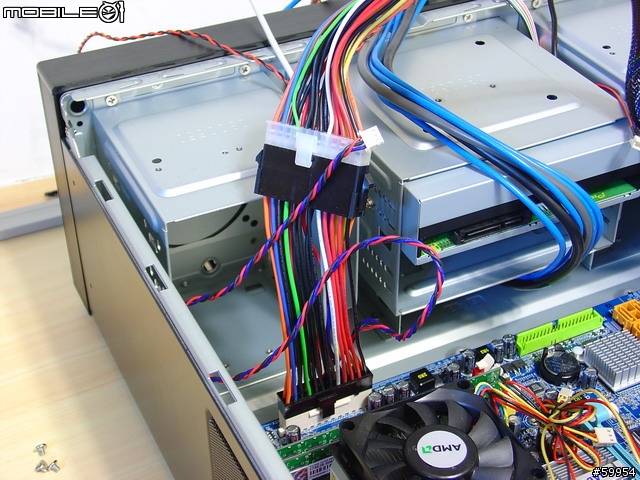

接上電源跨接線,分出來的小電源線要接到VFD上哦,不然關機VFD沒法顯示,也不能搖控開機了~

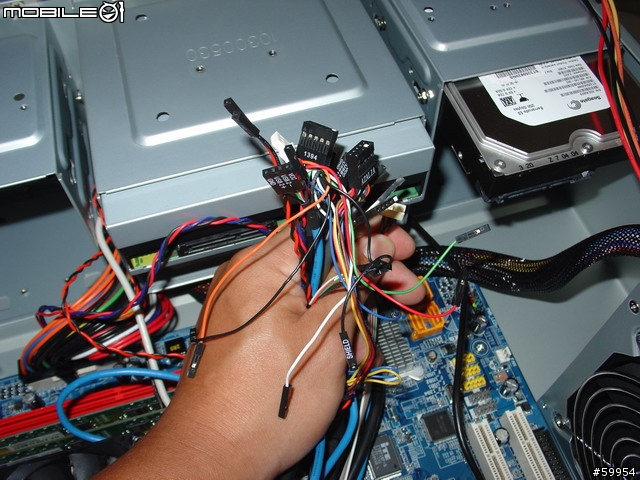

哇~很想罵髒話,大坨前置面板的線,好吧~硬著頭板慢慢接~總有一天會接完的(沒那麼跨張啦


在接線之前可先用機殼內附的磁鐵圈,套到所有的線路上,據說明書上說可以減少EMI(電磁波)的干擾

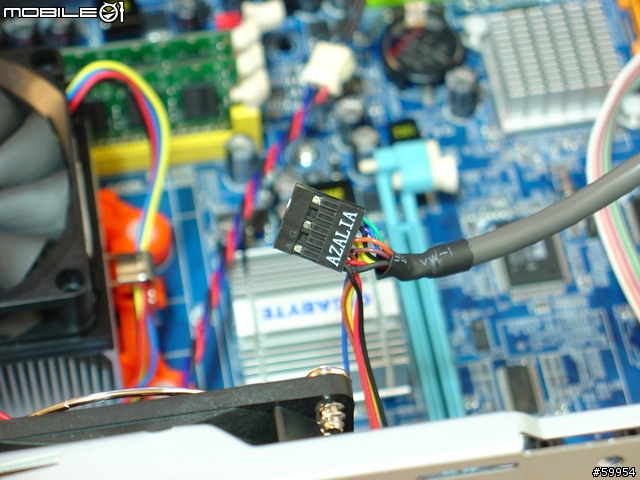

前置音源部份,除了AC97標準定義接頭外,另準備了AZALIA音源接頭標準,可擇一使用,至於什麼是AZALIA請各位去拜一下Google吧,這裡就不說明了~

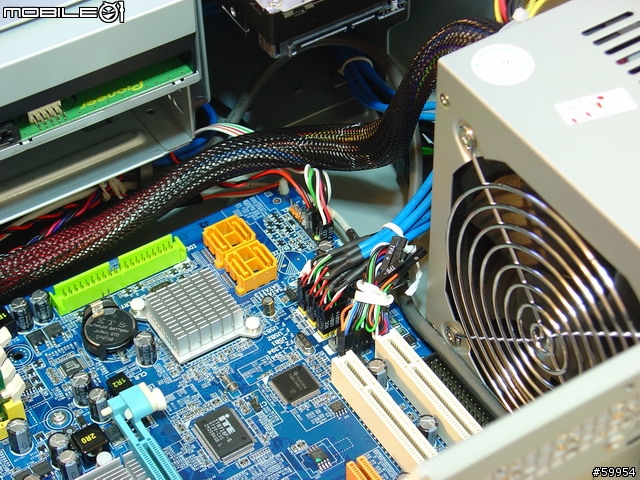

呼~終於把面板所有的USB線給接上去了,針腳定義連接正確,裝置就能work了,使用到的USB裝置如下:
前置USB外接port四條
VFD一條
HotKey一條
共要三組共六個USB才能完全內接,如果各位購買此款外殼的話,記得挑一下主機板有內建最少三組USB,不然不夠就看著辦了
除了各類USB裝置外,還有一個IEEE1394,這個剛好和機板上的針腳定義相同,直接插上。如果不同也沒關係,它也有提供分線,可按照自己主機板的狀況去對應~


記得,面板的燈號、reset switch和power switch記得要接,這個是最基本的~
這裡要注意的是,因為可以由iMON搖控器控制PC開機,那麼由外部POWER鍵的訊號線,要先和IR sensor module串連,IR sensor module再出一條線和主機板的power switch針腳連接,才能夠按電源鍵或用搖控器都可以達到開關機的動作,簡圖如下:

外部Power按鈕->進IR sensor module->出IR senor module 另一條線接到主機板上的power sw針腳

這部份不要擔心,說明書上寫得很清楚,也有圖示,只是文字是英文的

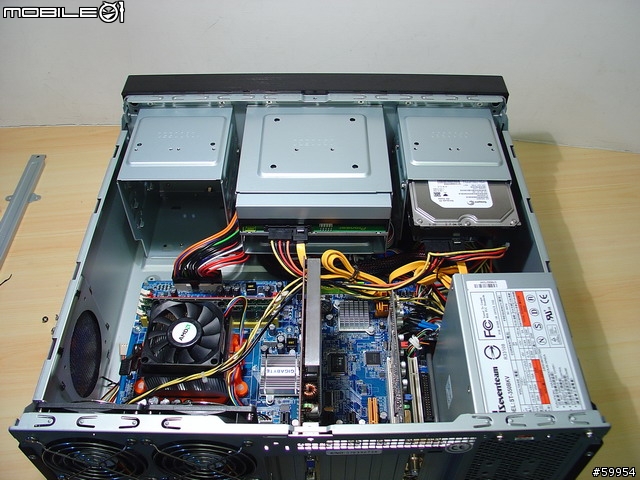

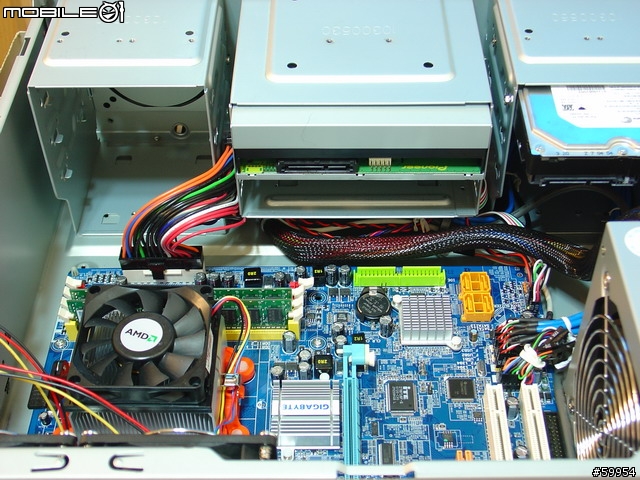

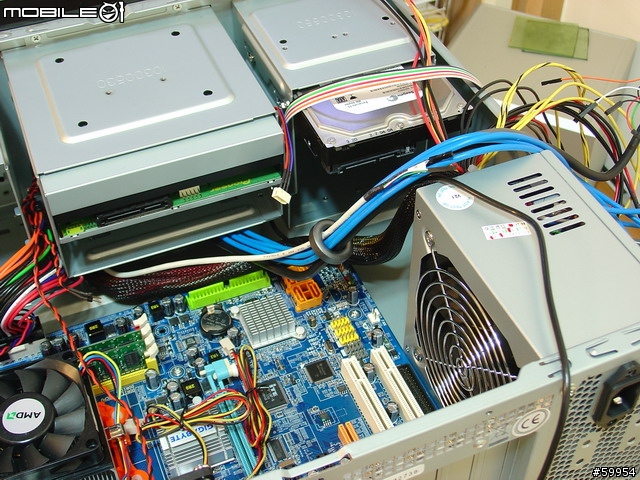

整理完線路,成品如下~ 啊~好累哦~

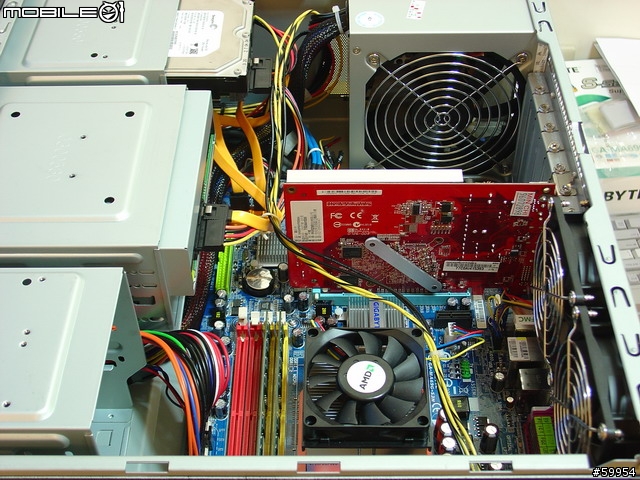

再加把勁,裝上介面卡就快完成了,先上2400PRO


那條CPU的獨立電源線真是敗筆,有空再買延長線來接,先放著~


再上H900電視卡

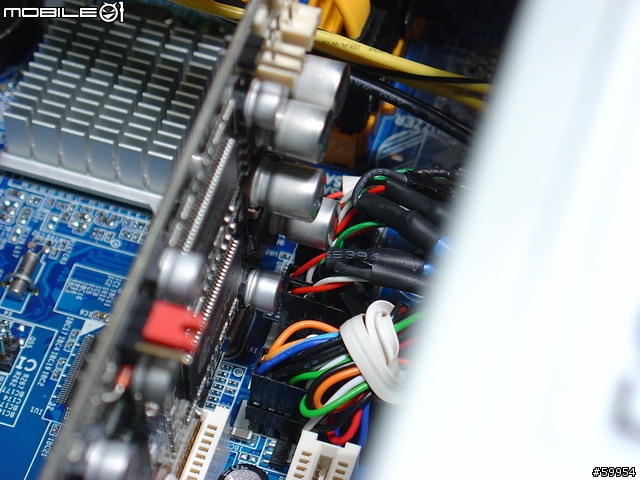

這裡有個困難了,電視卡雖然可以插入,不過有一個電阻會抵到前置面板的USB線路,不過也還好不會過熱燒焦就好~

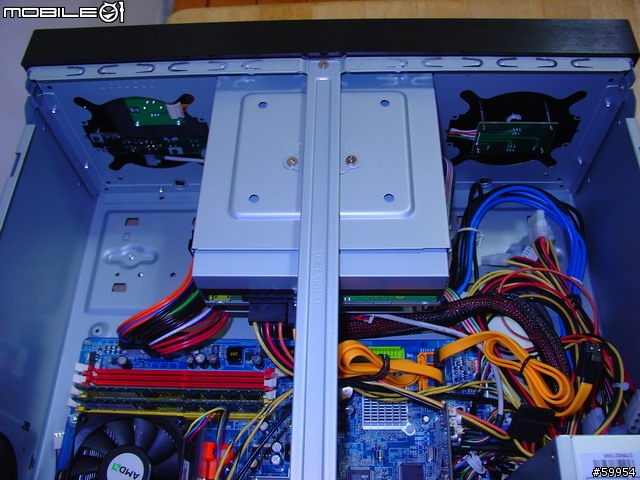

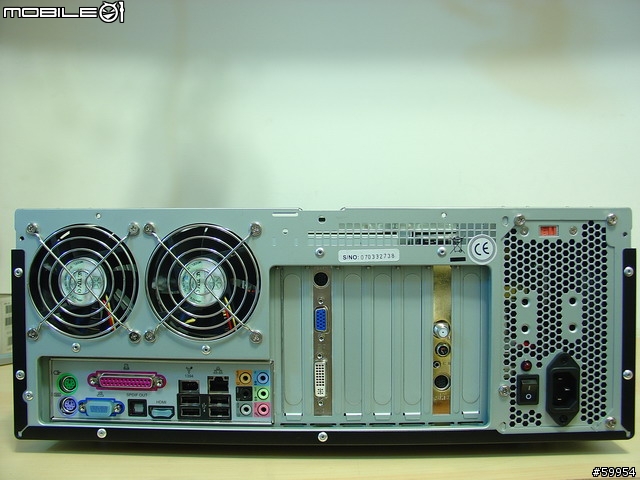

內部全部組裝完成,背後變成這樣

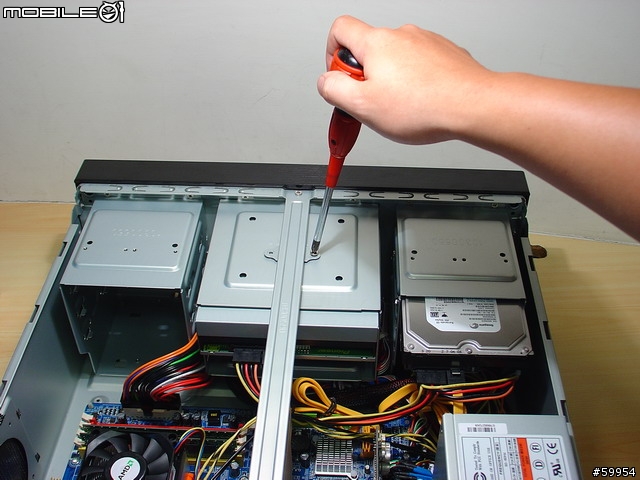

裝完收工,記得上面那根槓槓要鎖回去,不然機殼鎖上就定位之後,才看到多出來的東西..... 就只能”

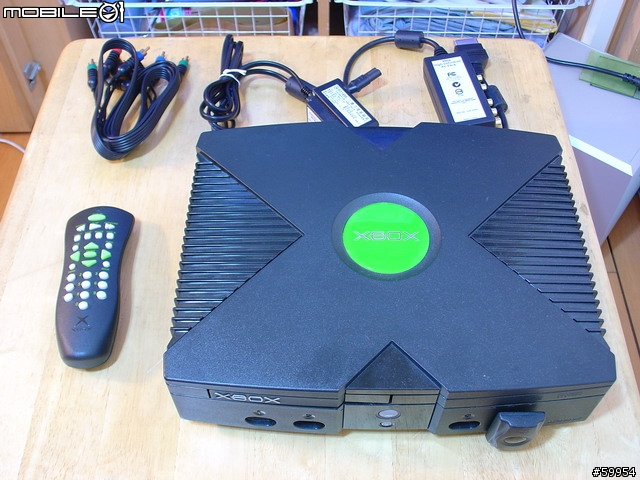

來吧~拆下XBOX,XBOX光榮退伍~聽口令,立正!敬禮~ XBOX穿上便服,背上行李,大搖大擺走出營區..... (啥米東東啦......,裝機裝得很累又睡眠不足,就原諒我吧~)

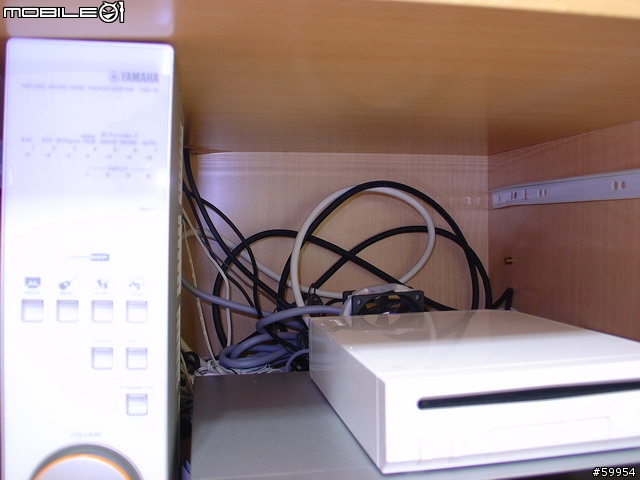

線材整理之後,把設備都移到另一邊,清空櫃子,這個地方就是你專用的啦~

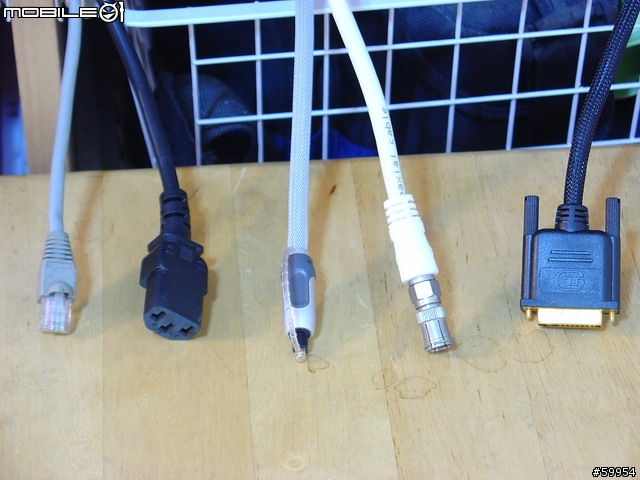

有五條線要接:
左到右分別是網路線、電源線、光纖線、第四台纜線(接電視卡)、DVI to HDMI


等等~~~~~ 這裡發生了一個小插曲,原本以上的東西接上就OK了,不過塞進櫃子裡後,開機測一下溫度~
哇~不行,原本只有30度左右的CPU溫度爆升到47度,而且還有升高的趨勢,系統溫度也由40度左右
不行了,前方還是要掛兩顆風扇了,我HTPC低噪音的夢就此破滅~

算了,該來得的還是要來的,再拖出來,前方的鐵片剪下來吧


再跑到光華買了兩顆92mm的大風扇,據店家說,這風扇的軸承是液態的~會比較耐用吧?

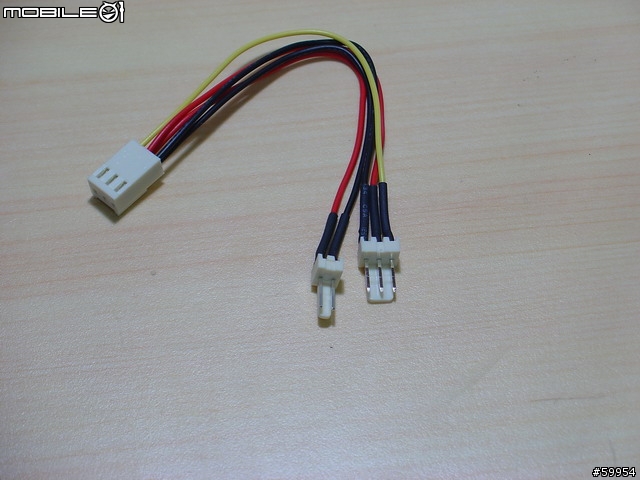

再加條一轉二的電源線來接前方92mm的大風扇,on board的風扇監控功能就可以Activate了~

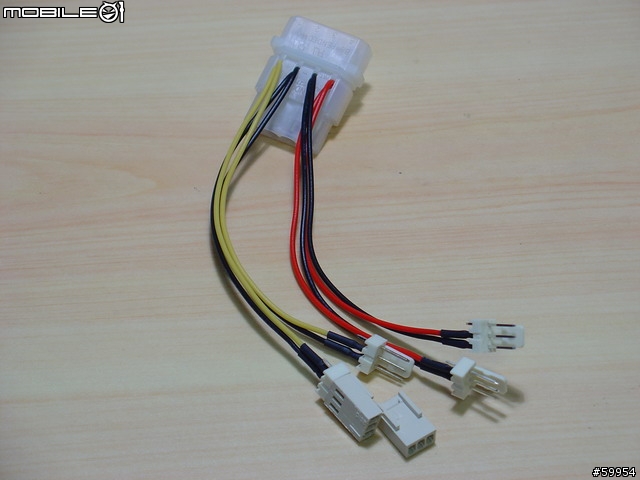

再拿一條章魚~這條線還蠻實用的,共四條線,分別可輸出兩條12V和兩條5V的電源,我選擇兩條12V的電源去串接後方的系統風扇,讓系統風扇全速運轉抽取熱氣,不管吵不吵了~沒用到的電源接頭要用3pin的空接頭給擋起來,不然~嘿嘿嘿,短路就不好玩了

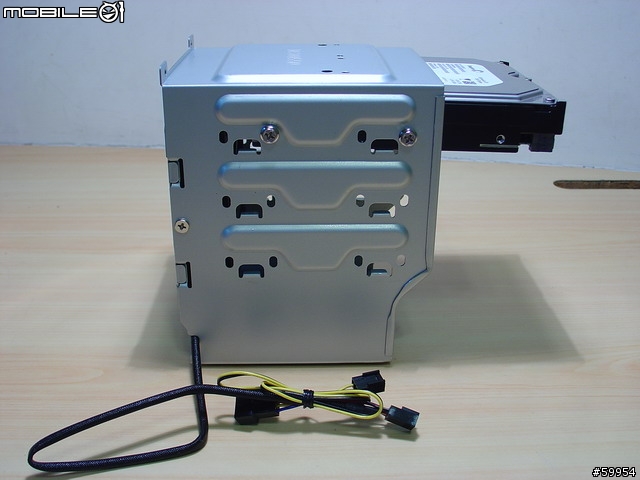

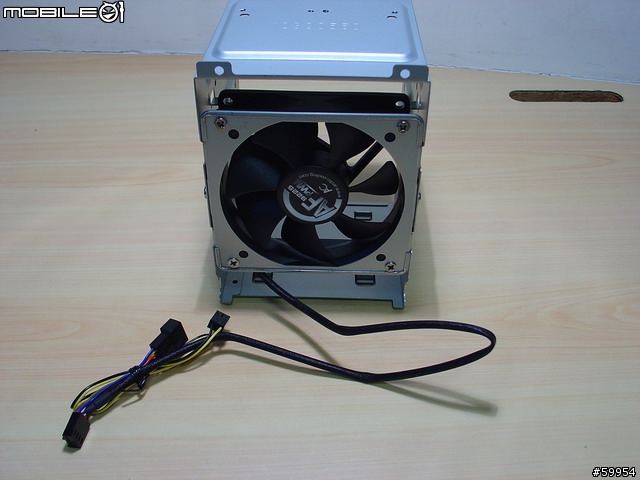

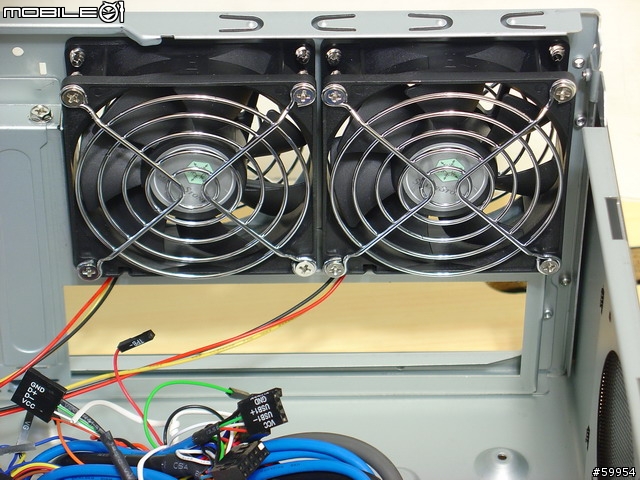

裝上硬碟鐵架前的風扇架

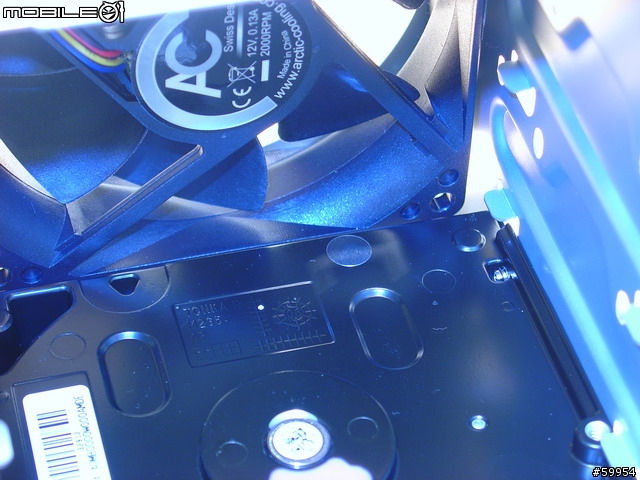

記得要買厚25mm的風扇哦,不然硬碟會凸出來當蹺蹺板~


像這樣,再鎖回機殼,塞進櫃子裡~

風扇鎖上之後,實測一下溫度,未開冷氣的情況下,CPU溫度降到37度左右,系統溫度降到42度~解決溫度危機,不過隨之而來的可能是噪音危機吧~

終於可以收工了,DIY的滿足感,現在才感受得到呀~

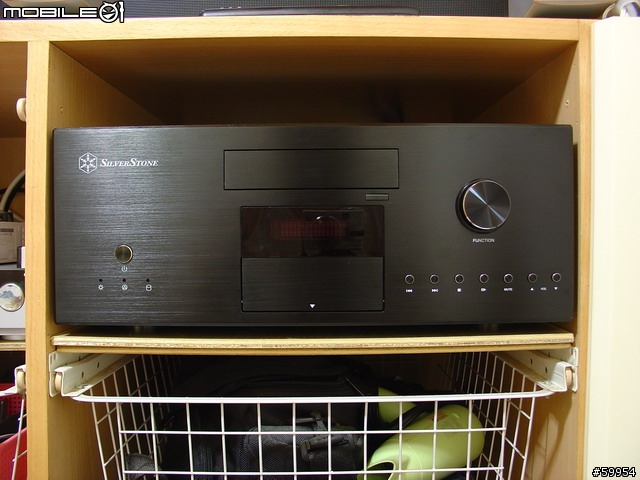

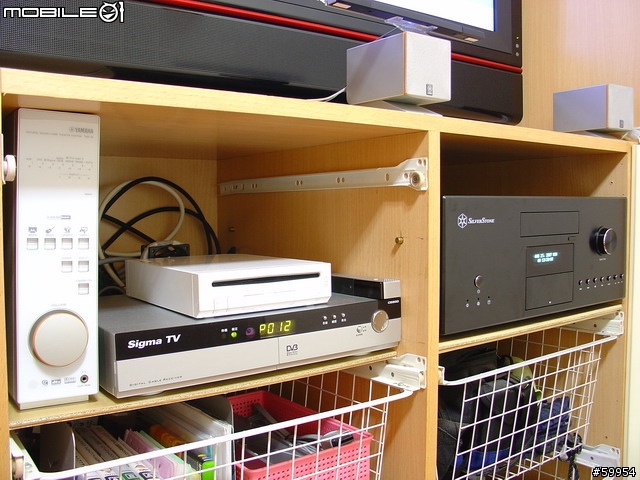

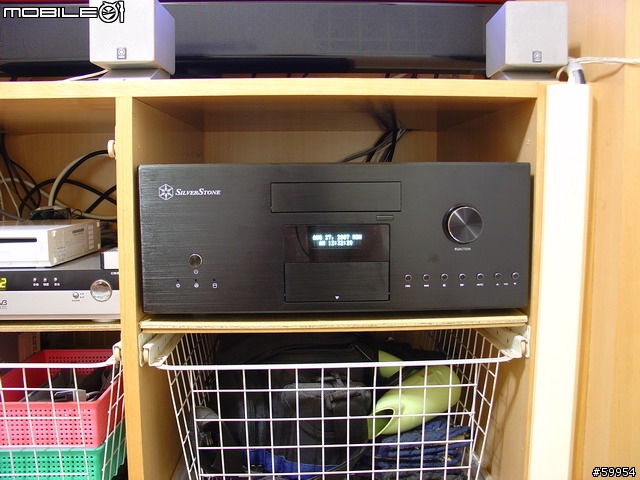

全貌,把原來在右邊的第四台數位選台器硬給它移到左邊來


裡面的線................ 再說啦,以後想到再整理


最後補幾張iMON程式安裝完VFD的狀態~
起初未安裝程式時,是不會有任何顯示的,這個需要安裝完必要程式之後,VFD才有反應

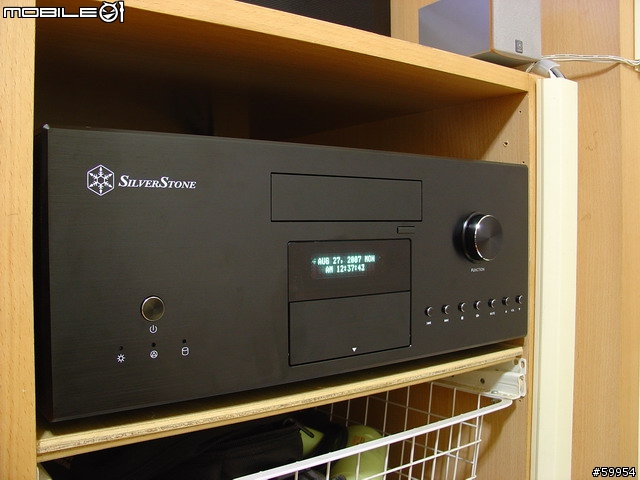

美呀,辛苦二三天而收成的果實更加甜美~

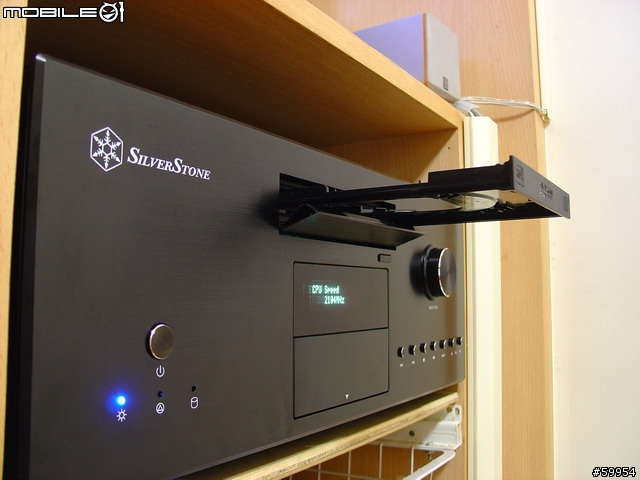

托盤推出,順暢不卡~(卡了我就翻臉了



總結:這台像極了音響設備的HTPC外殼真是令我愛不釋手,尤其是前方的VFD面板,只可惜不是搭載LCD的版本,不然爽度會更高,之後想購入類似外殼的朋友們,不妨考慮等一等搭載LCD新版的外殼上市再下手,本人是等不及了啦。

不免毒舌一下說說它的優缺點:
〔優點〕
1. 面板素雅,鋁質材質,配上亮邊按鈕,很有高級影音設備的感覺。
2. 內建整合式VFD顯示、hotkey按鈕和音量旋鈕,爽度不在話下。
3. 外殼厚達0.8mm鋼板,不易變形,堅固耐用。
4. 前CDROM油壓托門,更顯高貴。
5. 下方外接擴充孔檔板為磁性吸附,減少損壞機率。
6. 擴充空間彈性,並符合標準規格,零件替換容易,以後升級也方便。
7. 散熱系統效果良好,有顧及到前吸後排的氣流動向,側邊也有加強散熱導流,適合放在密閉的櫃子裡。
8. 放置硬碟機和光碟機的鐵架好拆卸,安裝密合度高不鬆動。

〔缺點〕
1. 價格高,若扣除imon套件的價格計算,外殼就值快五張小朋友,C/P值老實說不高,會令人卻步。
2. CDROM前蓋托門和外殼空隙過大,光碟機的讀取燈由外面看得一清二楚,此密合度有待商傕。
3. 外部面板連接內部USB等裝置線路繁雜,安裝不易。
4. 前置USB等外接裝置,在插入USB裝置後整個外接部份可以搖動,好像是背板沒鎖緊的感覺。
5. 機殼只有英文說明書,無標示中文。
6. iMON套件使用手冊內附於光碟中,必需用電腦才能觀看,比較不容易閱讀。
7. 面板前方藍光指示燈太亮,關燈看電影時,很刺眼~
8. VFD面板不支援多國語系,只能顯示英文。新的LCD版本據官方回答可顯示多國語系,算了,先買先享受吧。

大致上來說,這款外殼的設計和實用性上,我個人覺得是一個很棒HTPC外殼,個人使用上覺得很滿意,沒有什麼令人受不了的缺點,滿值得推薦給大家的。

最後,它內建的VFD和iMON套件使用心得上,會於Part III向各位報告。這可能需要點時間,因為我也還在摸索中,給我點時間,我會再跟各位報告的,感謝各位的賞文~
