Acer TravelMate 803 LVI筆記型電腦硬體拆裝及部分軟體測試(迅馳1.6M)
這是我第一次發表拆機文章,也是第一次嘗試網頁製作!功夫不好請各位大大多多見諒!我的網頁開啟速度可能因為圖大所以開的慢,再一次請各位大大多多見諒!各位大大有何意見、批評及指教請告訴小弟我,如此我才能精益求精!
Acer TravelMate 803 LVI筆記型電腦硬體拆裝及部分軟體測試(迅馳1.6M)
產品規格參照下列網址http://www.acer.com.tw/products/notebook/tm_800_1.htm

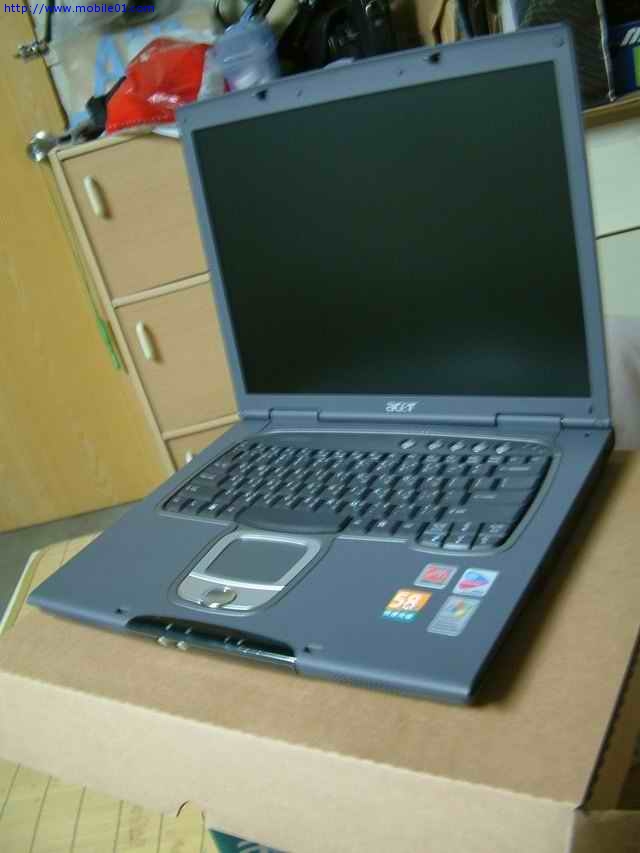

上圖為受測機Acer TravelMate 803 LVI
規格如下:Pentium M 1.6GHz,15吋TFT LCD,ATI Mobility RADEON9000
64MB),256MB DDR 記憶體(SAMSUNG),40GB HDD(4200rpm,HITACHI),
軟碟機為外接USB FDD,DVD ROM(Quanta Storage),56K Modem ,Broadcom
440x 10/100 Base T網路卡,Intel PRO / Wireless 2100無線網路,四合一讀卡機。

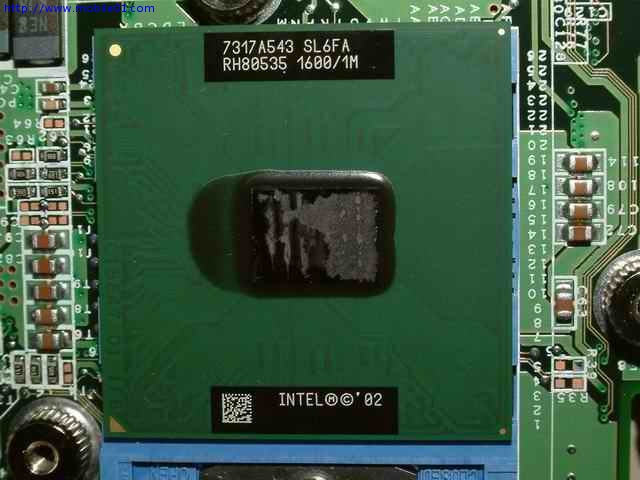

下圖即為CENTRINO的重要運算中心-Pentium M CPU(1.6Ghz,1MB快取)

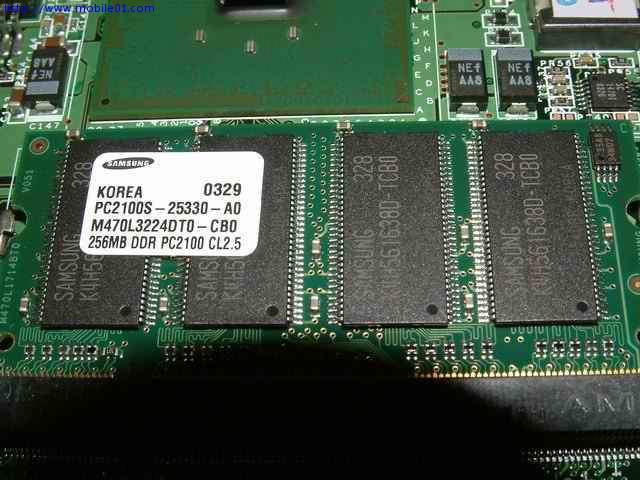

下圖為256MB DDR PC2100記憶體

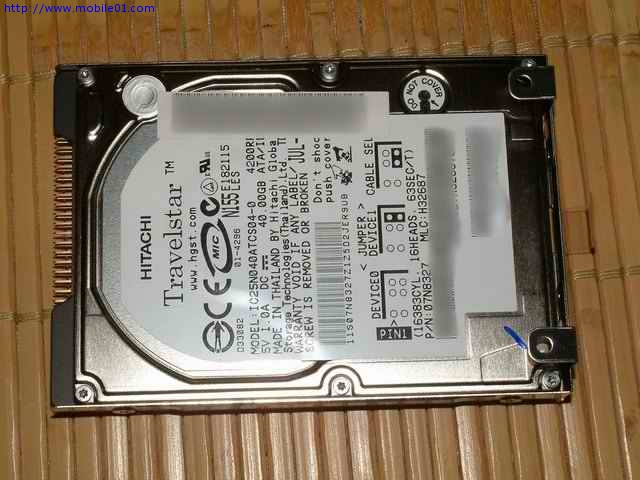

下圖為HITACHI 2.5吋(4200rpm)40GB HDD

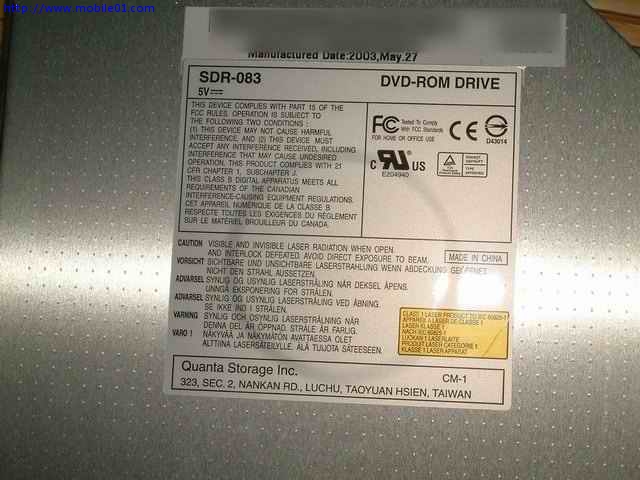

下圖為DVD ROM(Quanta Storage)廣達代工

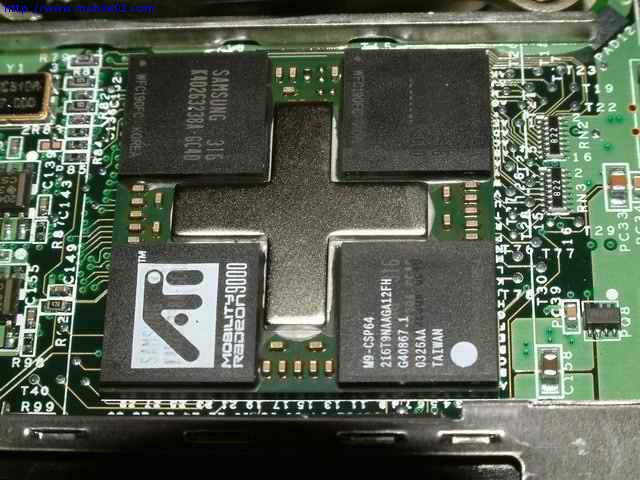

下圖為最讓我興奮的GPU晶片-ATI Mobility RADEON 9000顯示晶片(含64MB記憶體)

ATI Mobility RADEON 9000顯示晶片介紹
1.電晶體數3600萬,採用0.15微米製程
2.晶片核心時脈240–250 MHz,記憶體時脈400–440 MHz
3.填充率(理論最大值)960–1000 Mpixel/s
4.記憶體頻寬6400–7040 MB/s
5.支援AGP 8x規格
6.兩組符合DirectX 8.1規格的可程式化頂點遮影器(vertex shaders)
7.符合DirectX 8.1規格的可程式化像素遮影器(pixel shaders)
8.4條繪圖管線
9.每條管線具備一組材質上色單元
10.Hyper-Z II記憶體頻寬最佳化技術
11.Smoothvision(超取樣FSAA/全景反鋸齒功能)
12.ATi的省電功能Powerplay (首批採用本晶片的筆記型電腦並不具備這項功能!)
13.內建MPEG2(DVD)解碼單元,支援iDCT(反離散餘弦轉換)、動態補償(motion
compensation)、硬體子畫面解碼器(hardware sub-picture decoder)、對應
反交錯(adaptive de-interlacing)功能等等
14.內建400 MHz RAMDAC與165 MHz TMDS傳送器,內建影像輸出功能
15.支援ATi Hydravision多螢幕輸出功能,最多可同時輸出到3個顯示器上(筆記型電
腦螢幕、CRT、電視
下圖為Intel Pro /wireless 2100 3B 無線網卡模組

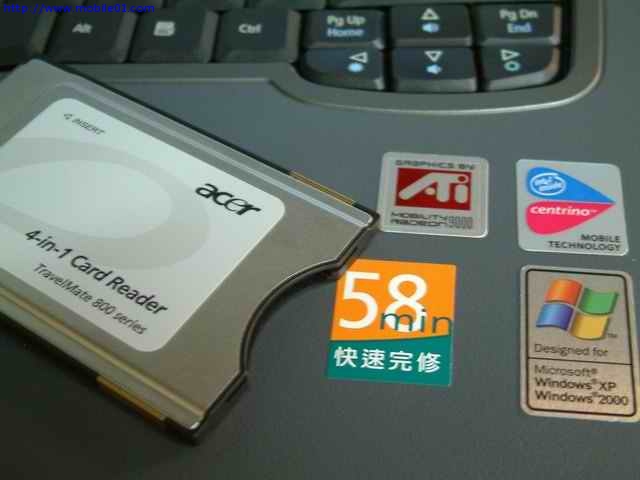

下圖為四合一讀卡機(讀取SM,SD,MMC,MS)

下圖為高容量的電池

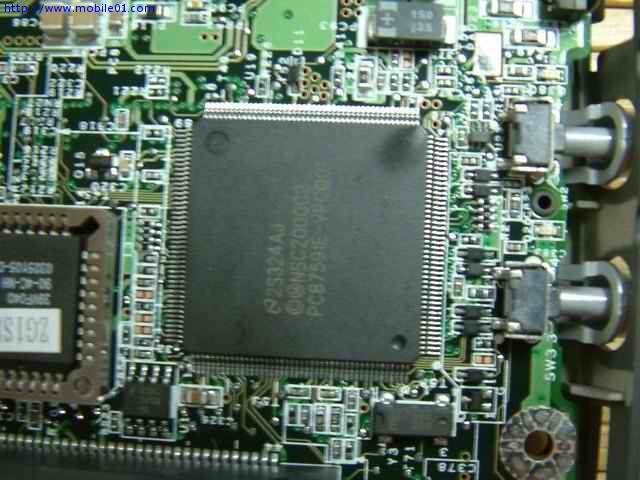

下圖為ns 87591 Super I/O的晶片(感謝ayeteng、HHH及Kenshuro的解說!)

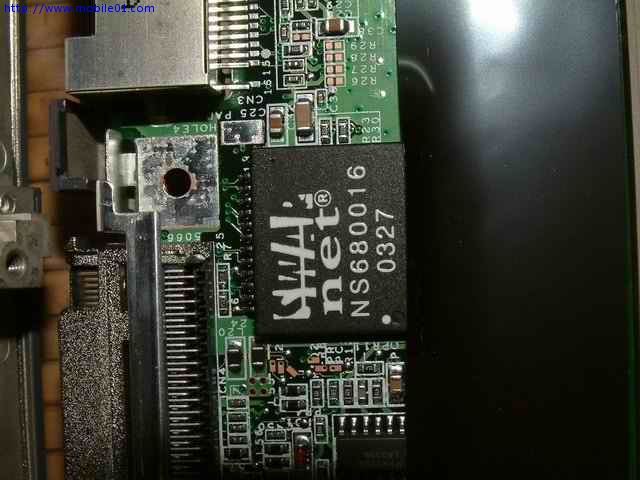

下圖為SWAP( 網路晶片的輔助元件 )

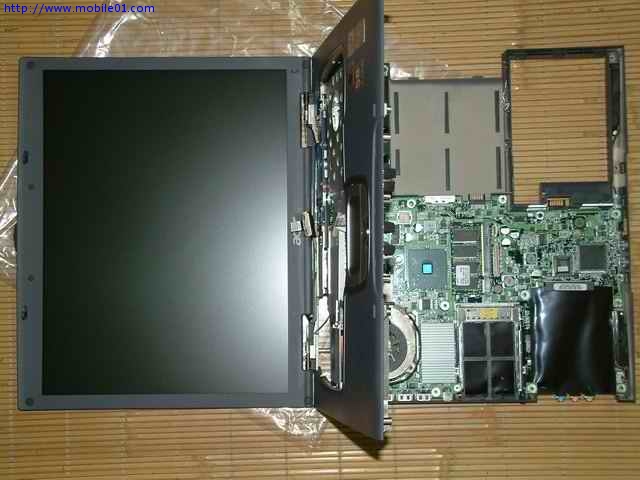

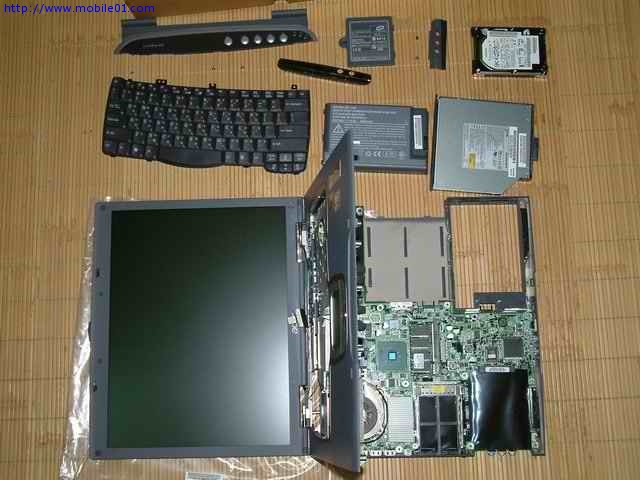

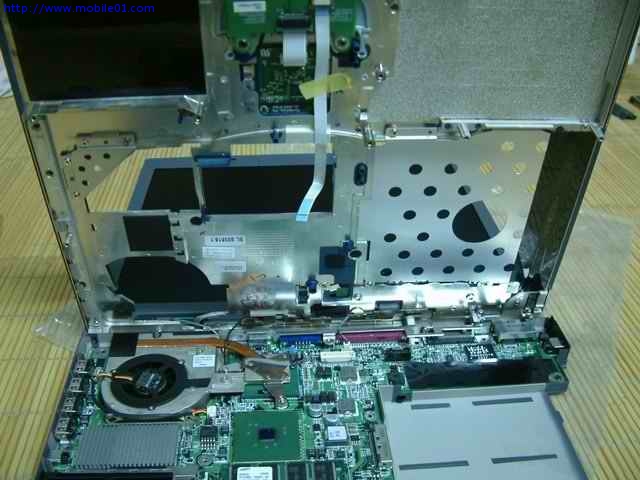

下圖為大部分解(礙於時間及技術問題,未能將顯示面板及主機機身分離)圖一

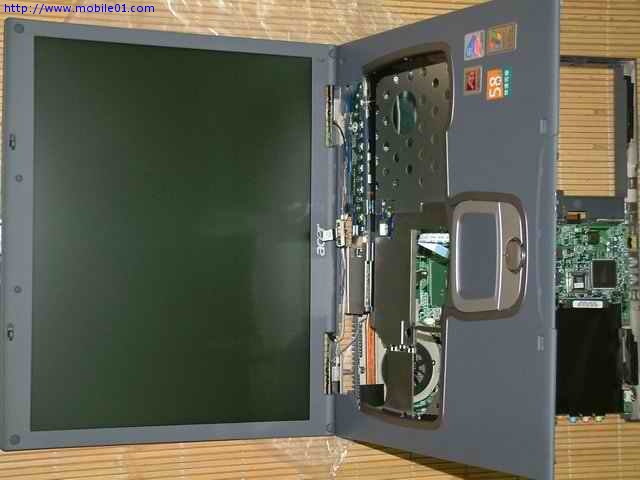

下圖為大部分解(礙於時間及技術問題,未能將顯示面板及主機機身分離)圖二

下圖為大部分解(礙於時間及技術問題,未能將顯示面板及主機機身分離)圖三

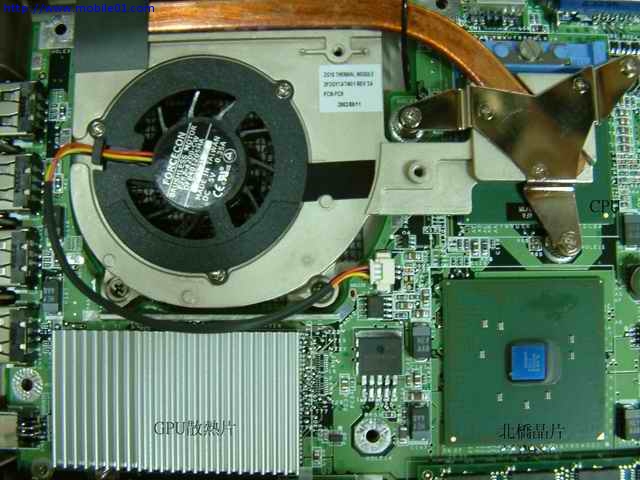

下圖為CPU、北橋晶片、GPU三大巨頭的近拍圖

下圖為大部分解(礙於時間及技術問題,未能將顯示面板及主機機身分離)圖四

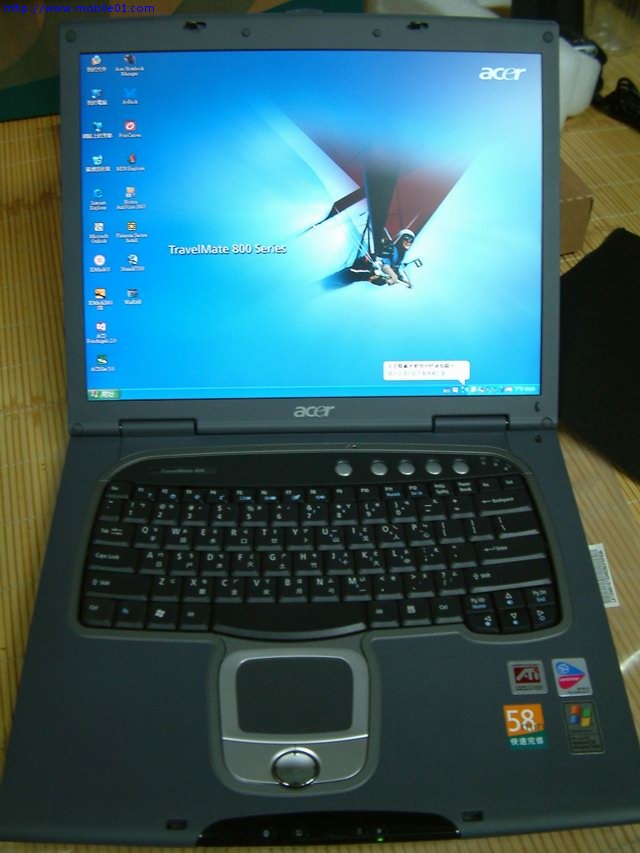

下圖為裝回來的成品(真的蠻好拆裝的機器)

機器四個側邊近拍

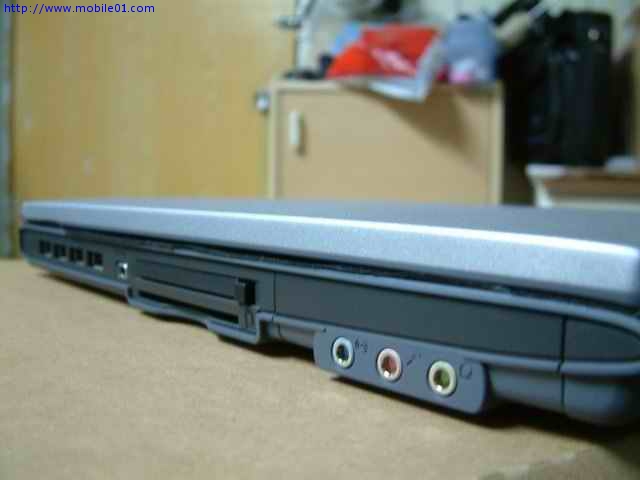

下圖為左側特寫
有四個USB2.0連接埠、一個IEEE1394連接埠、一個PCMCIA擴充槽、一個SMARD CARD Reader、音效接頭

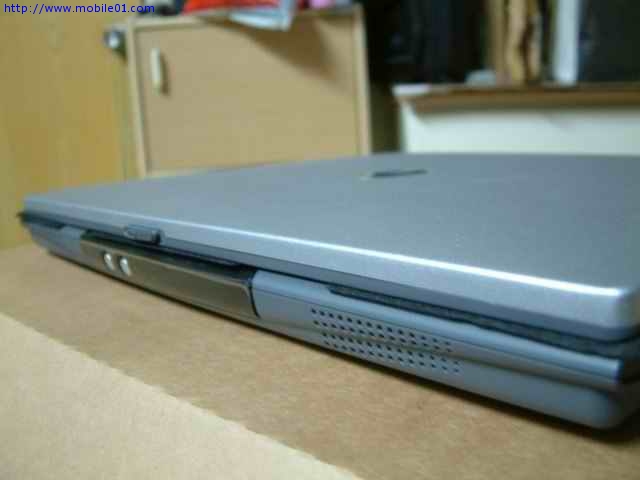

下圖為前面版特寫
兩個SPEAKER,兩個無線通訊裝置的快速啟動按鍵(藍牙及無線)PS:受測機未配置藍牙裝置

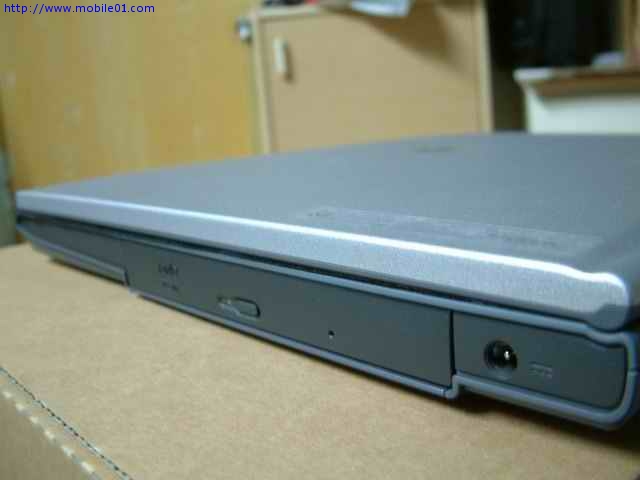

下圖為右側特寫
DVD ROM、及外接DC IN電源接頭

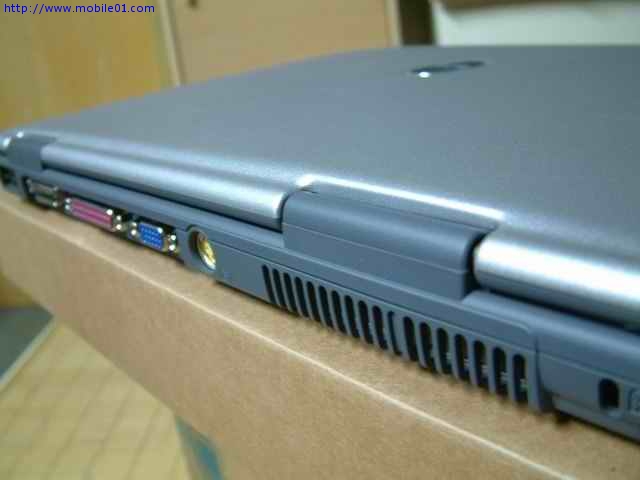

下圖為後側特寫
MODEM接頭、乙太網路接頭、100PIN船塢埠、印表機連接埠、外接螢幕埠、S-video TV-out視訊輸出端子

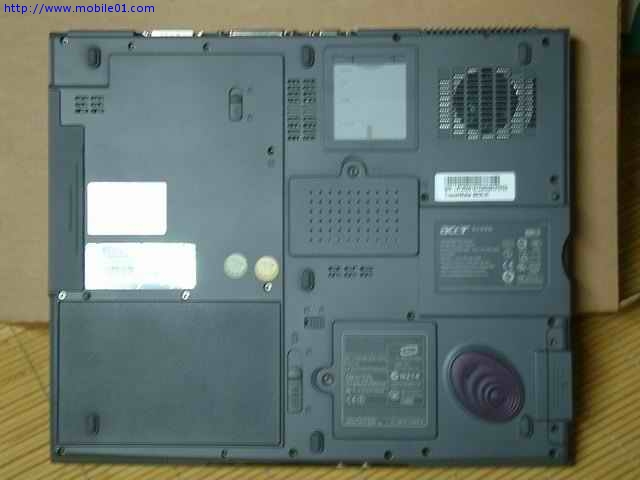

下圖為底部全觀

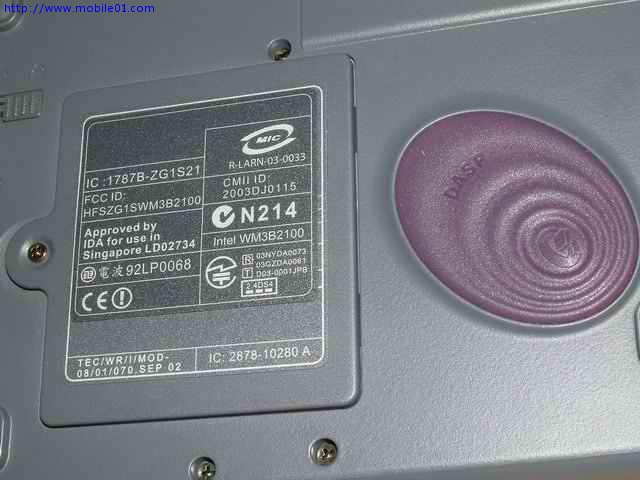

下圖為左邊蓋子下即為無線模組、右邊的DASP吸震塑膠墊為硬碟防震用的(不僅ACER有!好像其他NB大廠也有類似的設計)

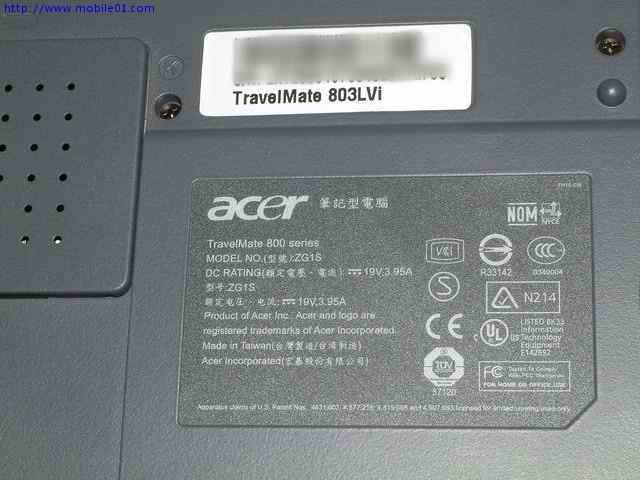

下圖為ACER TravelMate 803Lvi 驗明正身

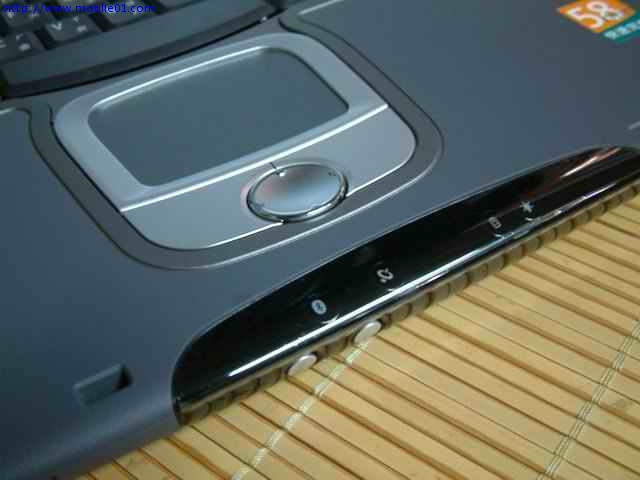

下圖為具質感及科技感的Touch Pad及前面版

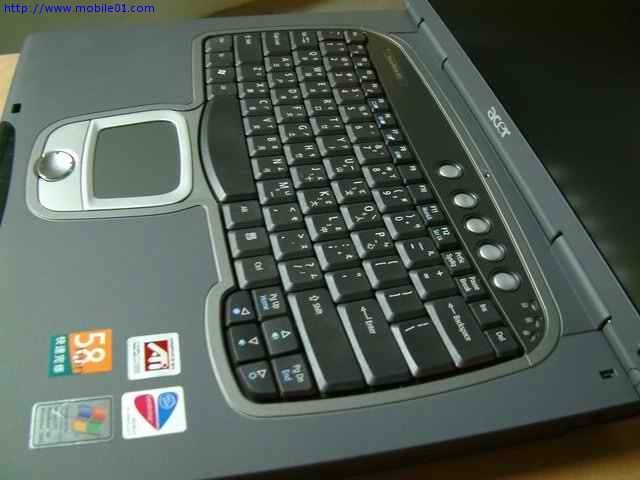

下圖為操控介面特寫

系統資訊

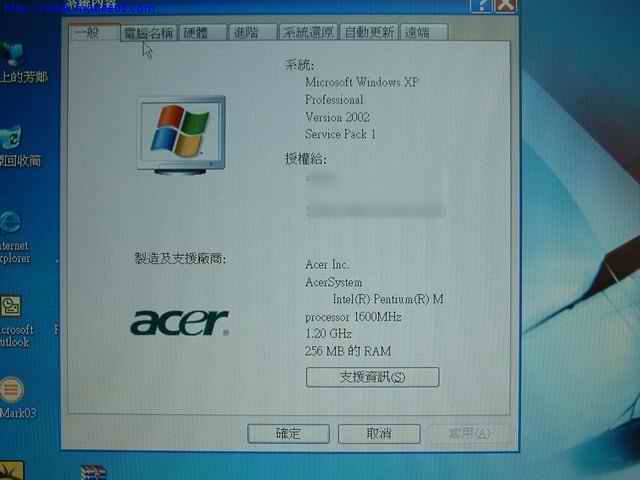

下圖為系統資訊
正港的INTEL PENTIUM M 1.6GHz

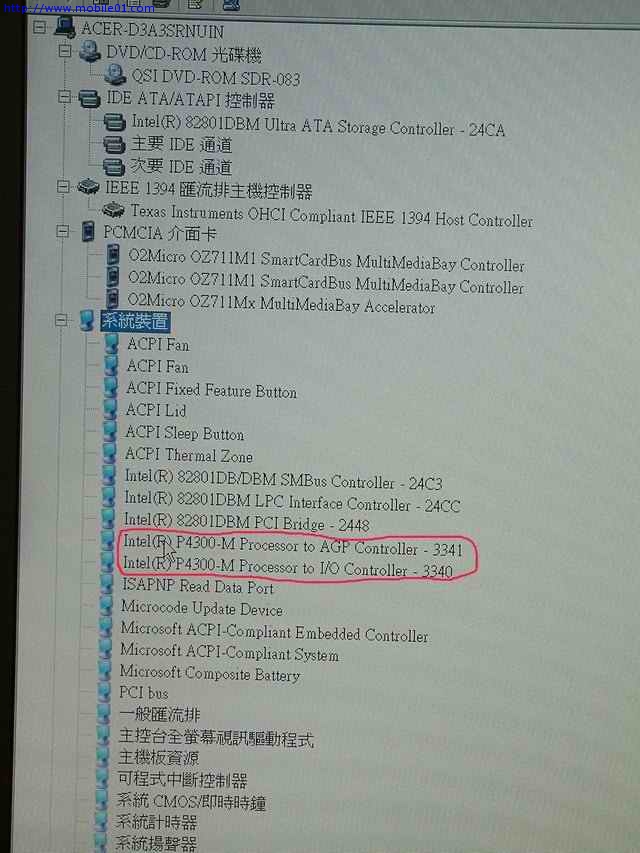

下圖為系統資訊(Part 2)
為何紅線框選的部分跟其他Centrino NB不一樣?華碩的M2N系列為855!為何803Lvi的為P4300-m?

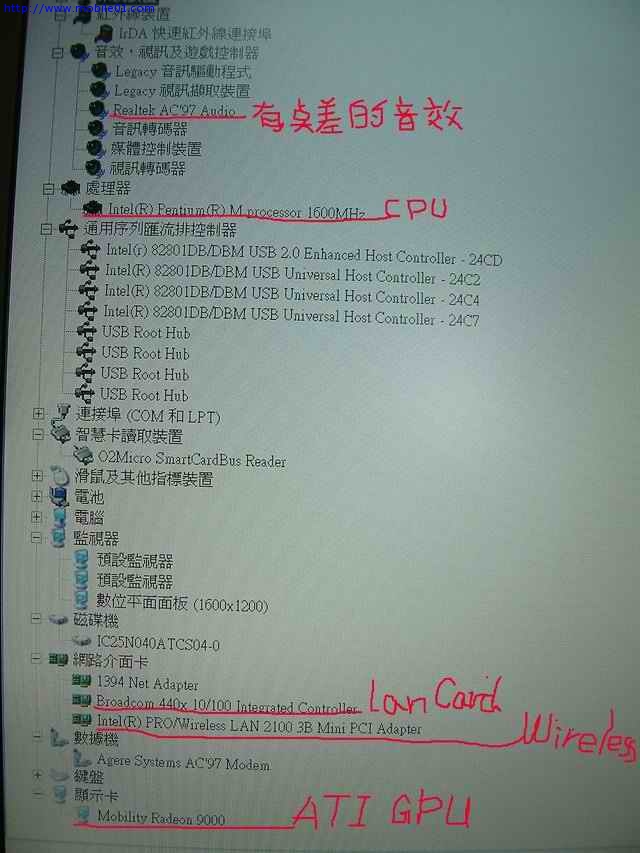

下圖為系統資訊(Part 3)
Realtek AC’97 Audio、PENTIUM M 1.6GHz、SmartCard Reader、Lan card、Wireless Lan、Modem、ATI Mobility RADEON 9000

筆者最感興趣的GPU性能測試(圖一為3dmark2001,圖二為3dmark03)

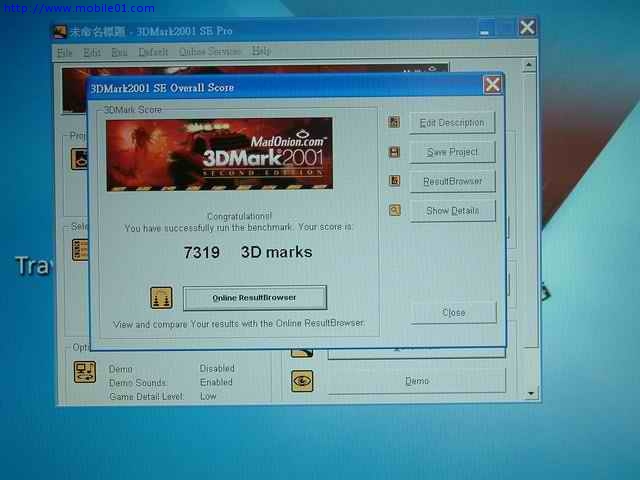

下圖為3dmark2001測試結果
3dmark2001主要針對DirectX8,看來ATI Mobility Radeon9000玩directx8的遊戲效果不錯喔!

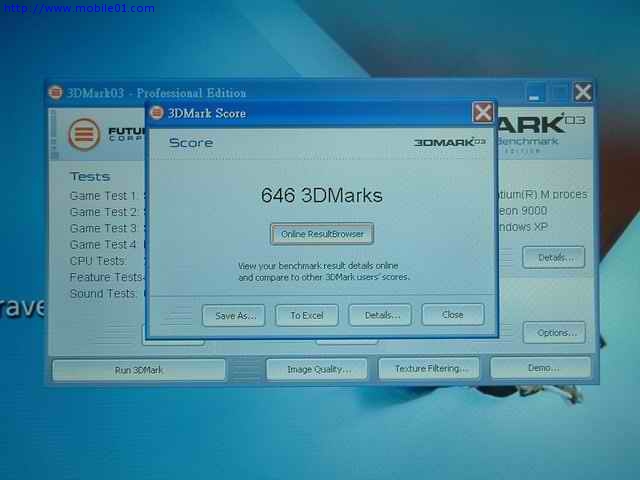

下圖為3dmark03測試結果
3dmark03主要針對DirectX9,看來ATI Mobility Radeon9000玩directx9的遊戲效果粉不理想喔!


總結
會做這篇文章是因為自己性能狂的發燒,一眼看到NB上的貼著〝GRAPHICS BY ATI MOBILITY RADEON9000〞,就知道這台NB不是好惹的!不像其他整合顯示晶片的NB在3D繪圖效果及效能上是永遠的軟腳蝦
Acer TravelMate 803Lvi不愧為Acer的筆記型電腦旗艦級作品,我記得Intel當初推CENTRINO的廣告中有一幕就是用這台NB!摸過那麼多NB,這台真的不錯!好用又好維修!
