ASUS M2400N CENTRINO 筆記型電腦(M24C6PDV)拆解
這是小弟第二篇硬體拆解文章,煩請瀏覽的各位大大批評與指教!

受測機規格如下:Pentium M 1.6GHz,14吋TFT LCD,Intel 855GM晶片組內嵌Intel® Extreme Graphics 2技術,內建256MB DDR 記憶體(WINBOARD),40GB HDD(4200rpm,HITACHI),軟碟機為外接USB FDD,DVD ROM(TOSHIBA SD-C2612),56K Modem ,Realtek RTL8139 Family Fast Ethernet網路卡,Intel PRO / Wireless 2100無線網路。

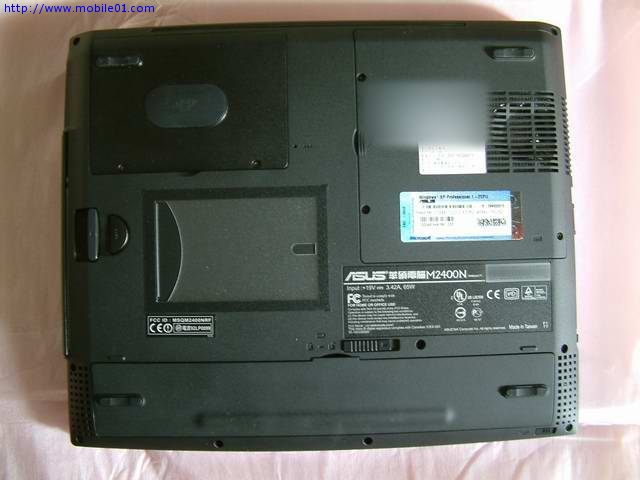

首先是底面全覽


硬碟緩衝吸震系統,Acer TravelMate 803 Lvi也有相同的設計喔

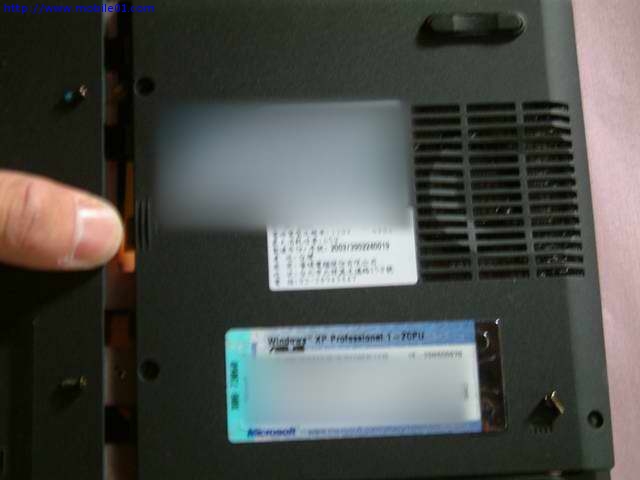

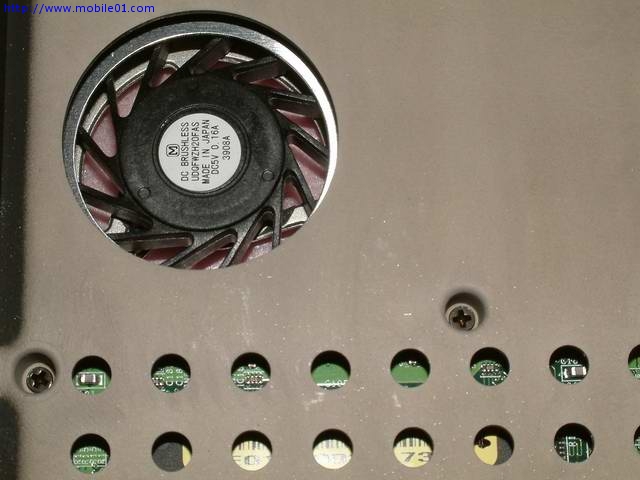

底面最大面積的可拆遮蓋

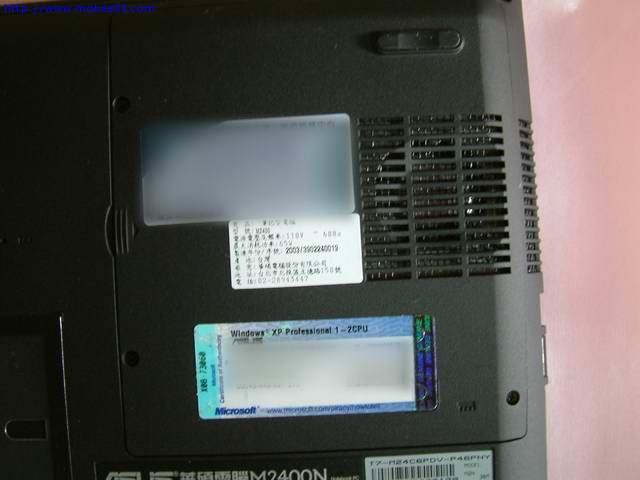

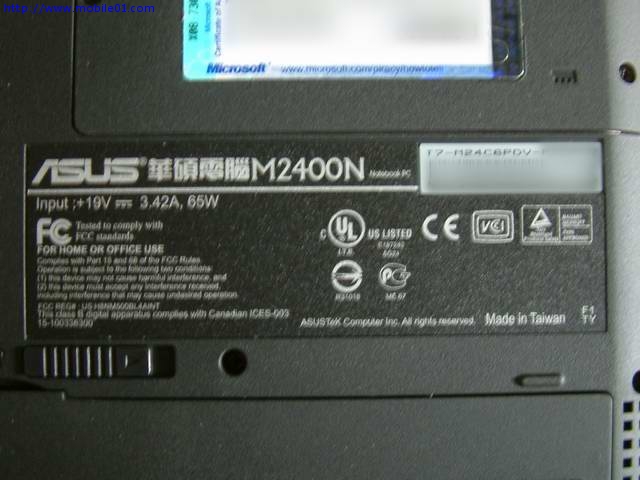

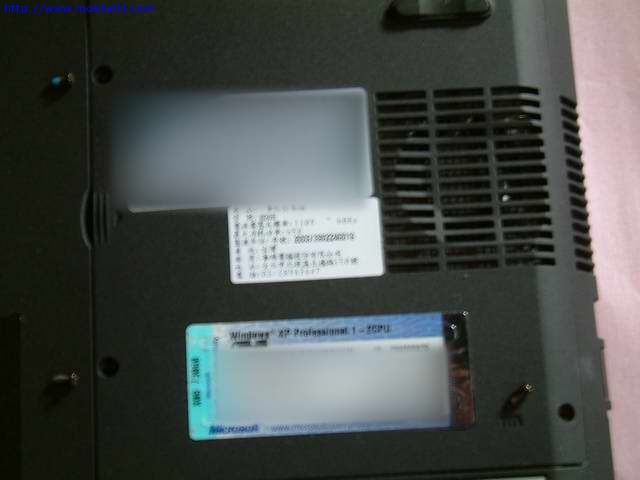

驗明正身,asus m2400n ,m24c6pdv!

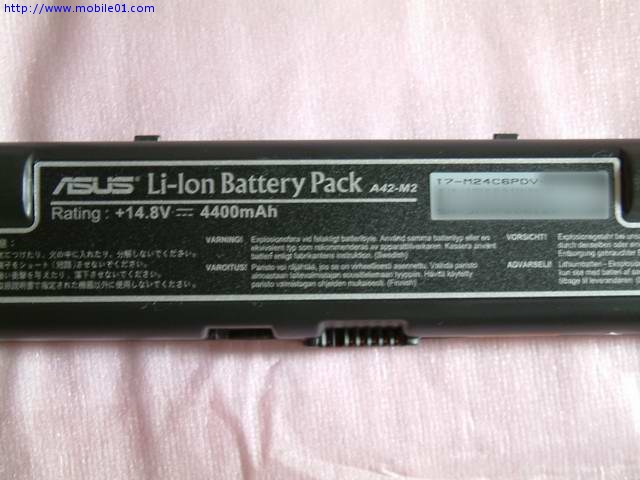

電池,14.8V,4400mAh跟Acer TravelMate 803 Lvi用的電池規格相同!

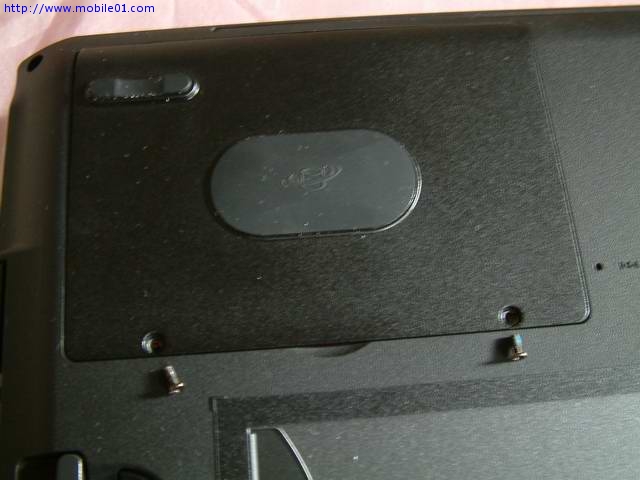

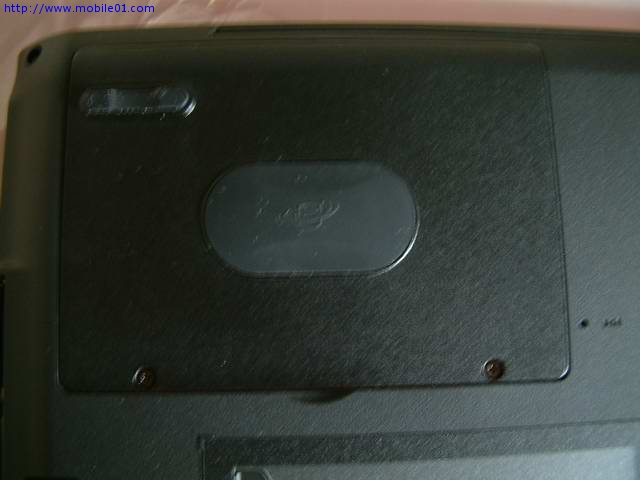

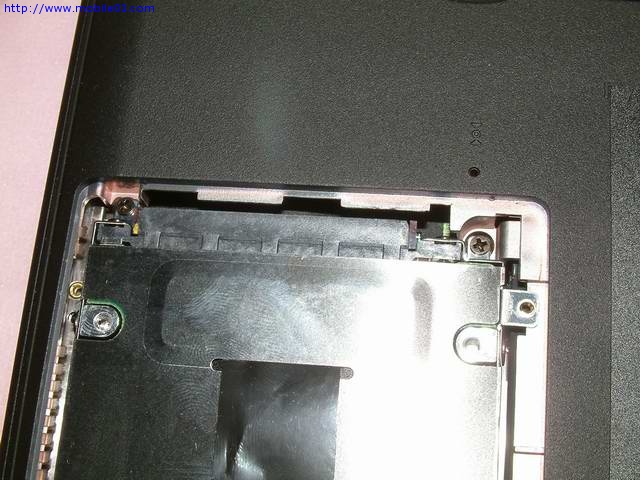

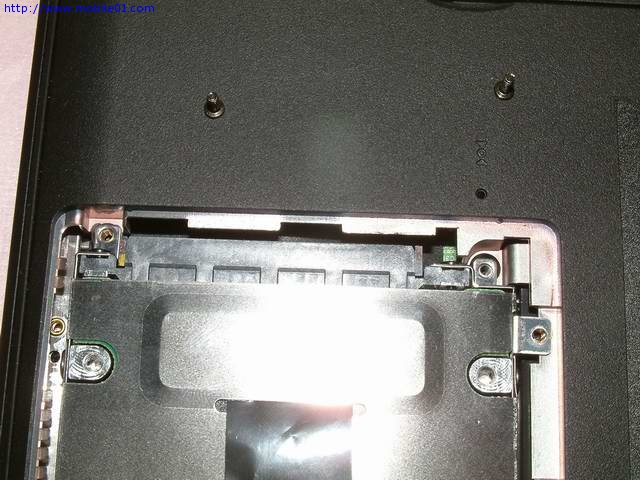

進入拆硬碟階段,鬆掉兩個螺絲,拿下蓋子後就見到硬碟的面貌了!

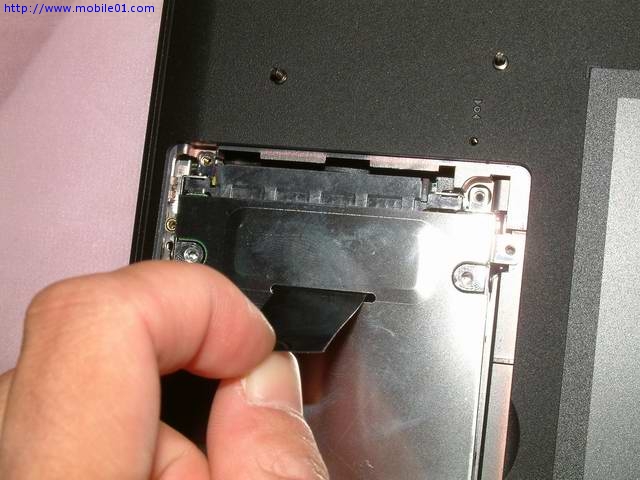

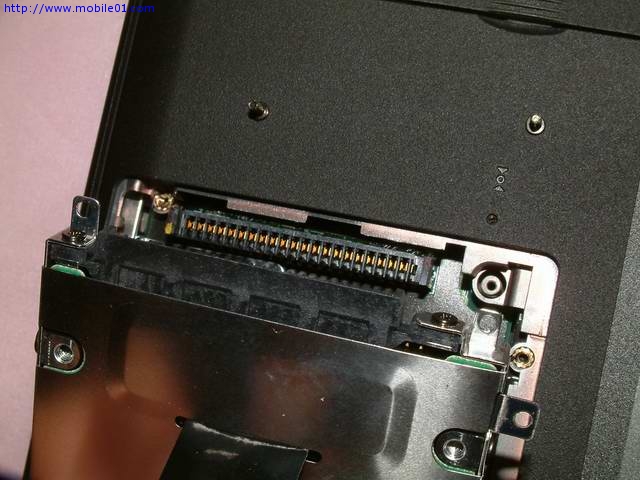

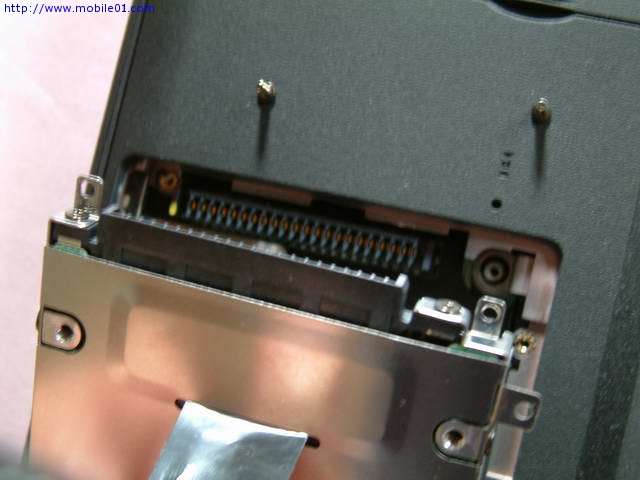

再轉鬆兩個螺絲後,拉黑色膠帶向上拉即可將硬碟拉起

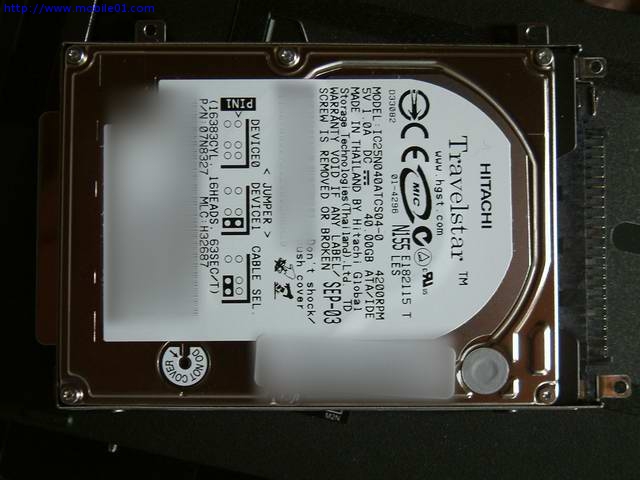

看到了40GB硬碟的本尊,HITACHI 4200rpm 40GB HDD

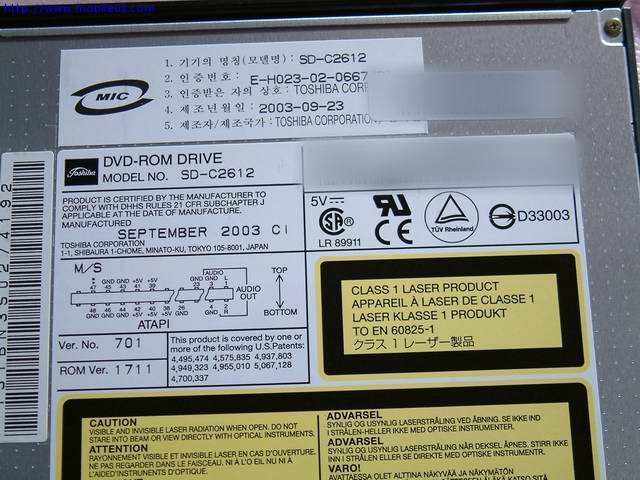

dvd光碟機,TOSHIBA SD-C2612八倍速DVD光碟機


接下來拆底面最大面積的可拆遮蓋,需鬆下三個螺絲再將蓋子向右推才能拿起!

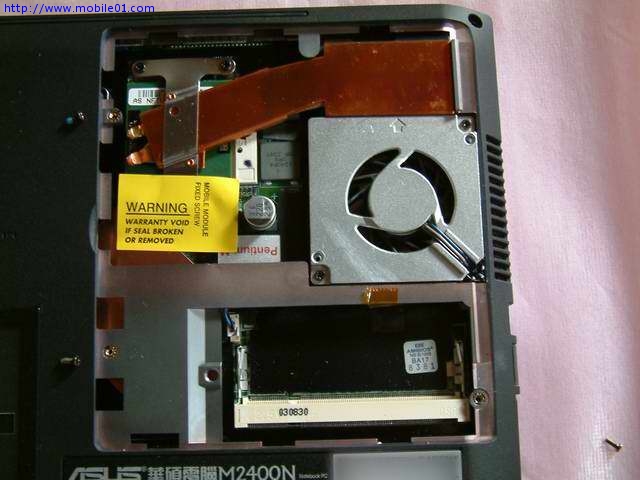

CPU及CPU散熱器、記憶體擴充插槽

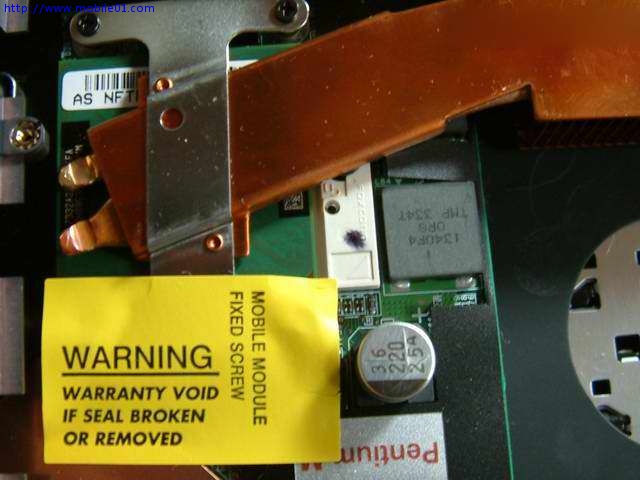

該死的軟性保固標籤讓我無法鬆開CPU固定螺絲!

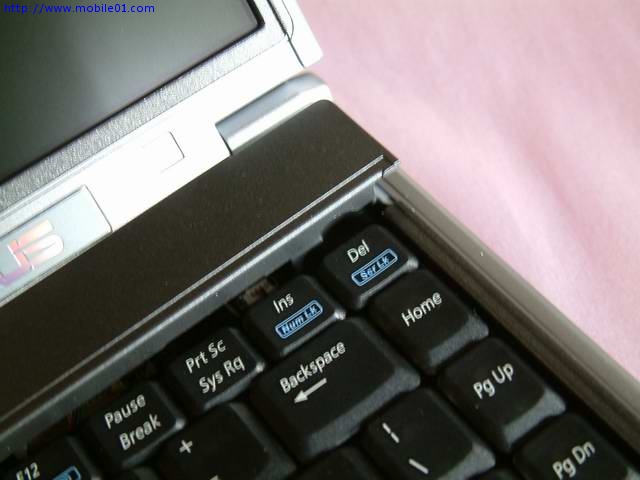

拆鍵盤上方面板,在DEL及INS按鍵那附近有個小缺口,用小指或一字起子向上挑即可!

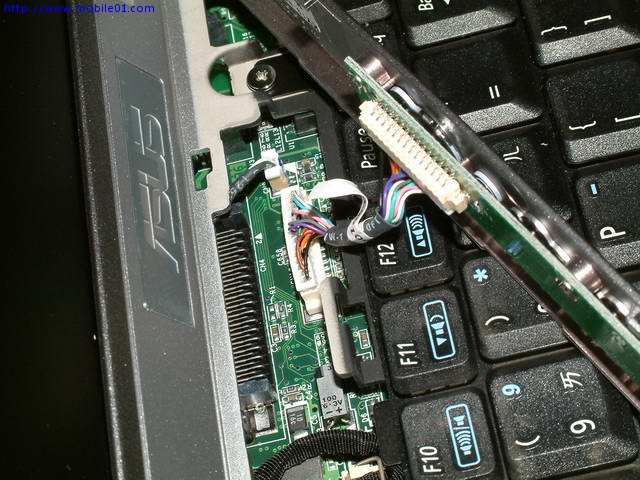

上方面板的連接端子,這種接頭多為防呆接頭,沒有正確對應的話是插不下去的

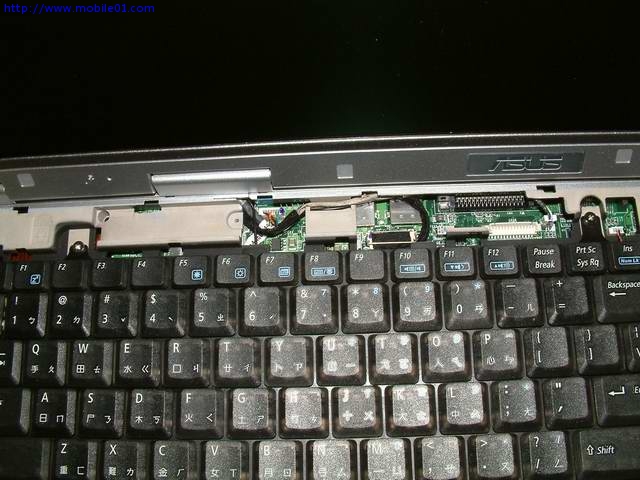

再鬆開兩個螺絲即可完成取下鍵盤的第一動

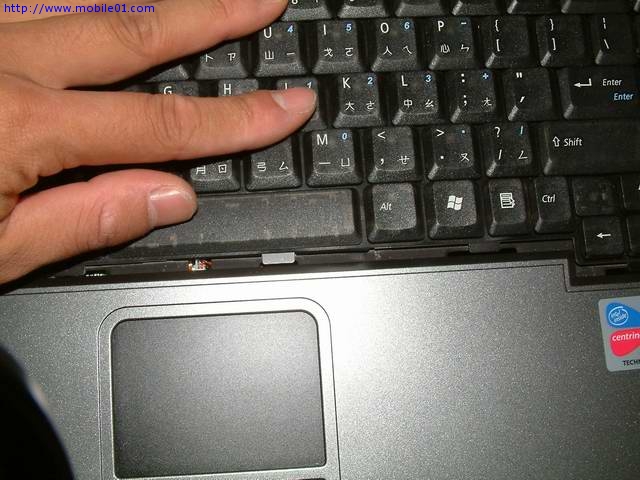

取下鍵盤固定螺絲後還要將鍵盤向上平推才能將鍵盤和筆電機身部分分離


再取下鍵盤連接線即可取下鍵盤

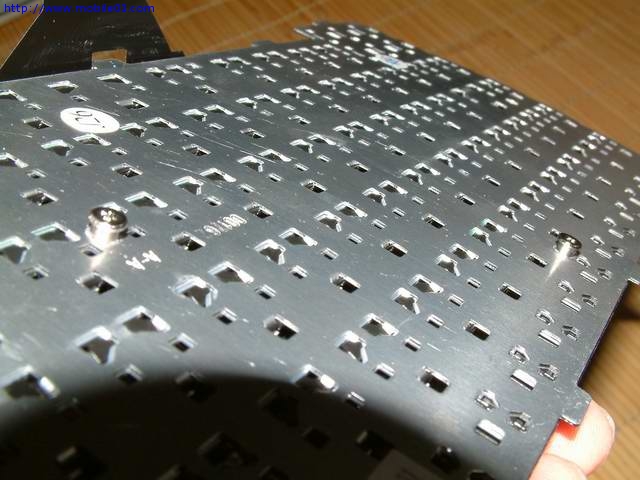

抓到為何要將鍵盤向上平推的原兇,兩個凸出的螺帽,或許這樣的設計又點麻煩,但這是我目前所見過的鍵盤最穩固固定設計

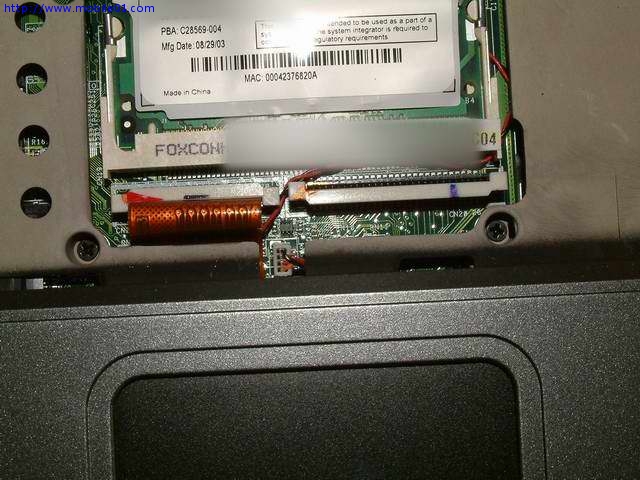

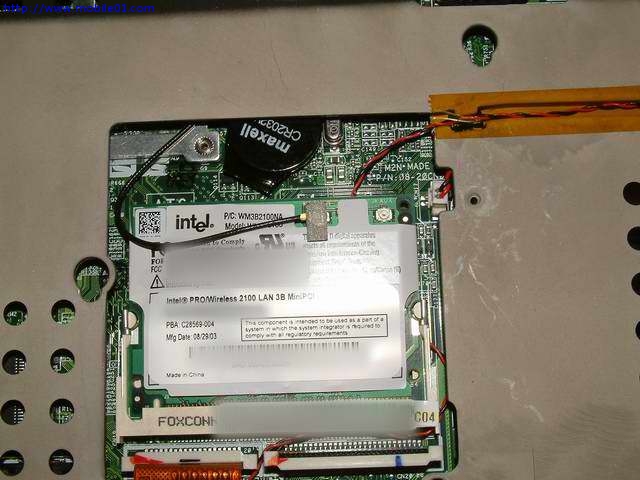

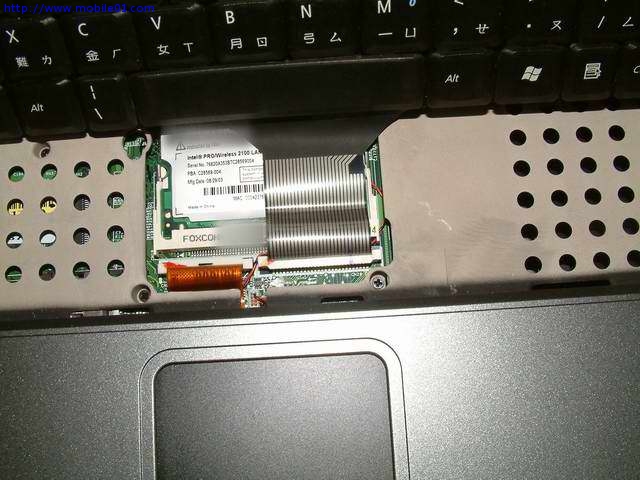

CENTRINO構成要件之一無線模組Intel® PRO/Wireless 2100 network connection

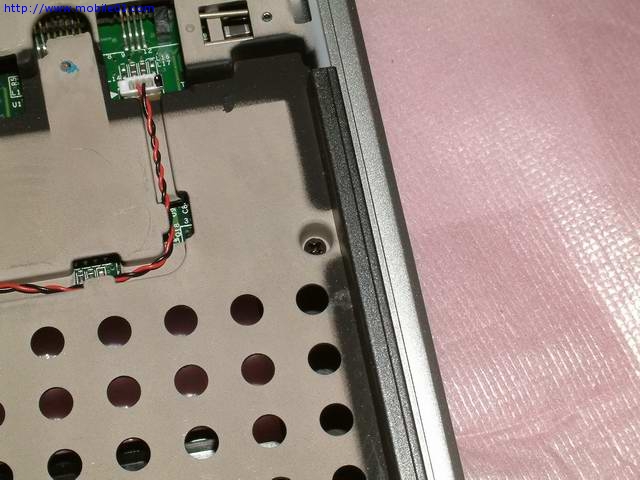

再鬆開底下連續三張圖中的共五個螺絲即可拆起機身上蓋

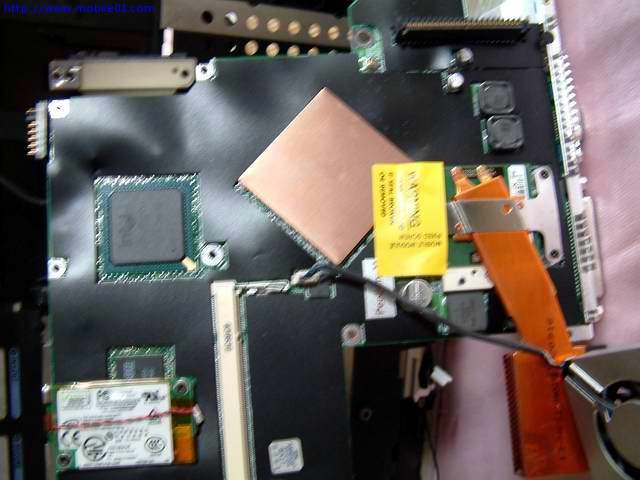

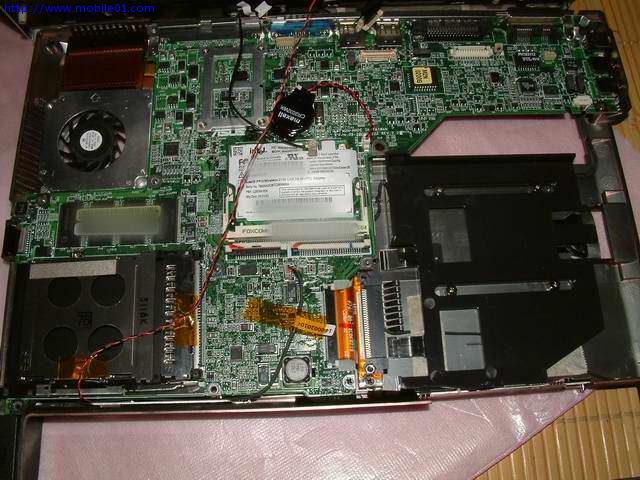

取下機身上蓋後的主機板,仍固定在機身下盤

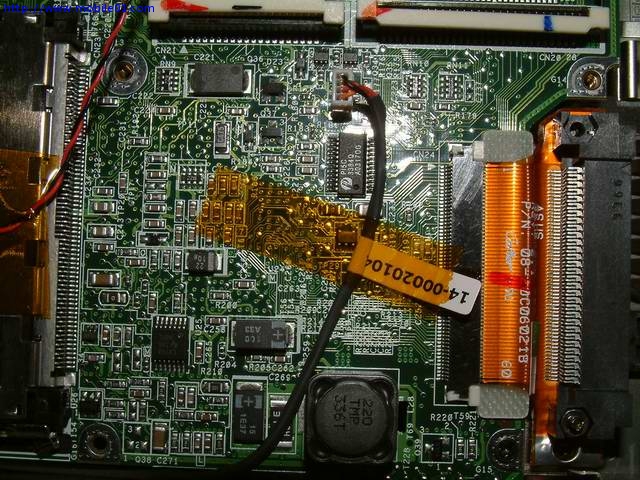

硬碟介面旁的主機板近拍,看不出有何特殊晶片!


Onboard記憶體,256MB DDR RAM(WINBOARD)

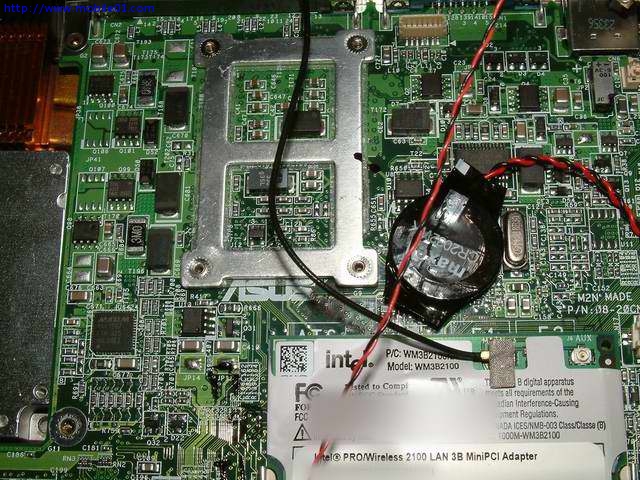

asus字體上方的日字型為CPU固定背版、圖中那個電池為CMOS電池

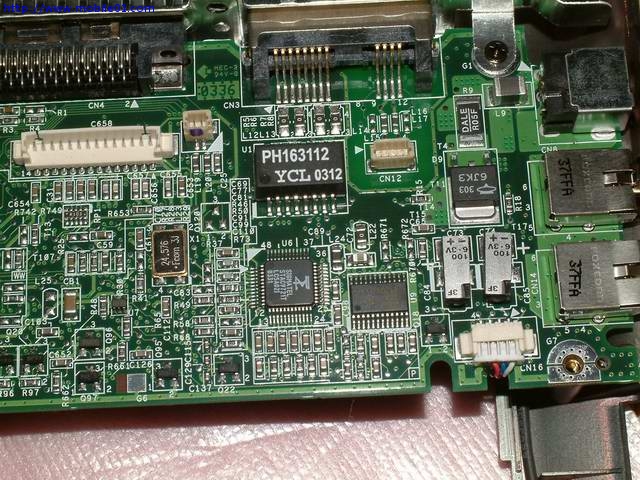

音效(ac97 code)晶片(sigmatel 那一個才是)!

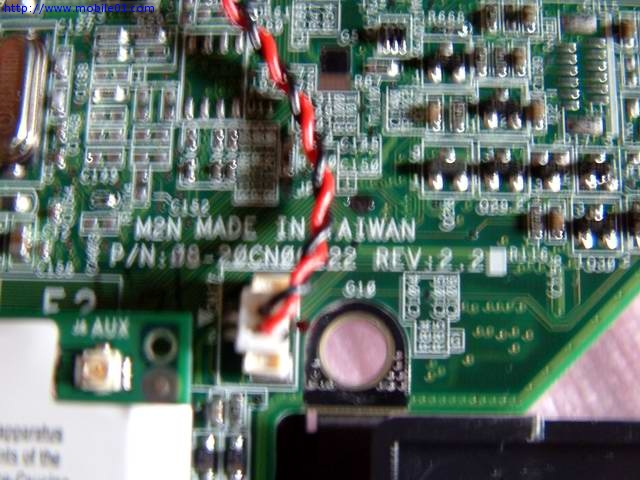

抖動的主機板型號


略為失焦的主機板背面(這是我第一次拆下NB的主機板!)

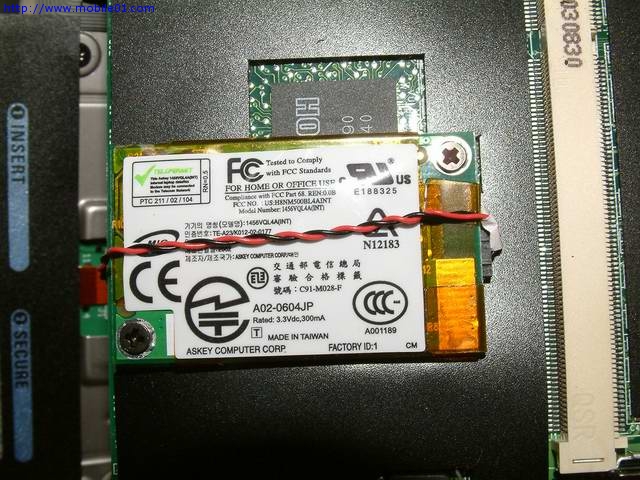

modem模組

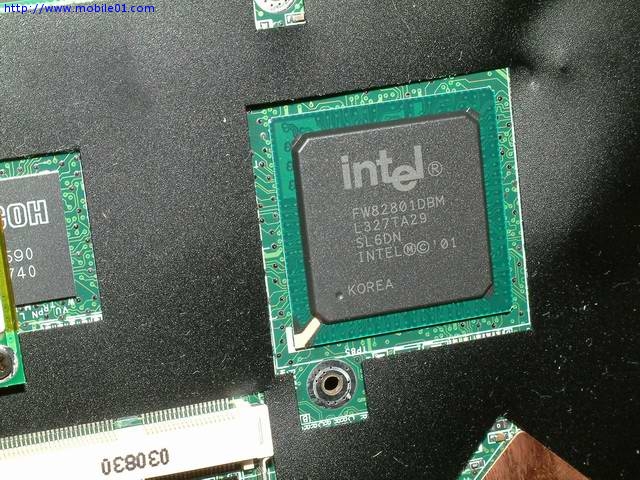

Intel® 855 Chipset Family之ICH4南橋晶片

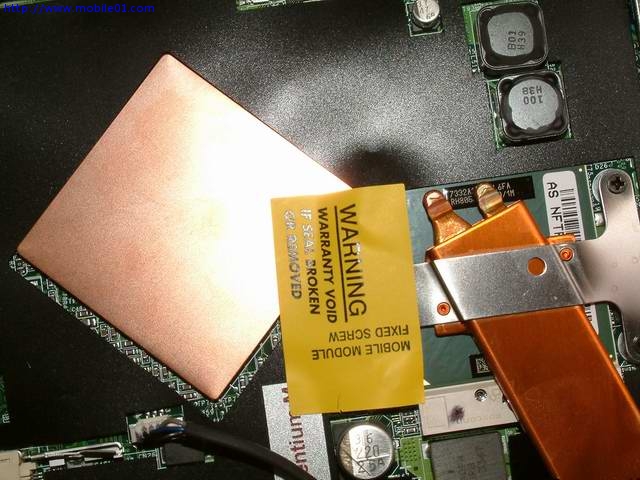

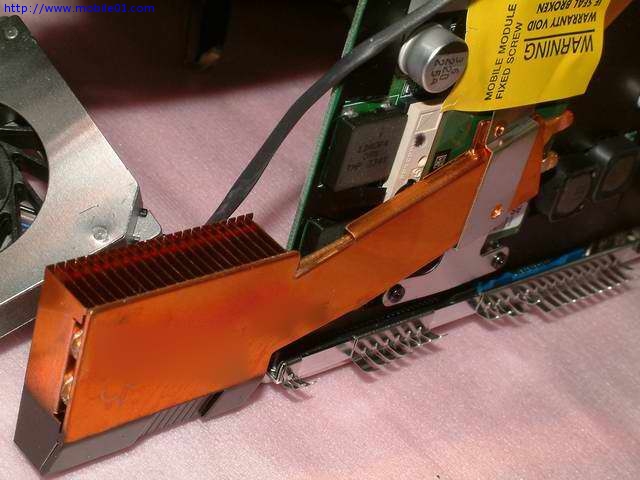

CPU銅製熱導管散熱器〈又看到那張該死的軟性保固標籤


銅片下應為Intel® 855 Chipset Family之Intel® 855GM北橋晶片

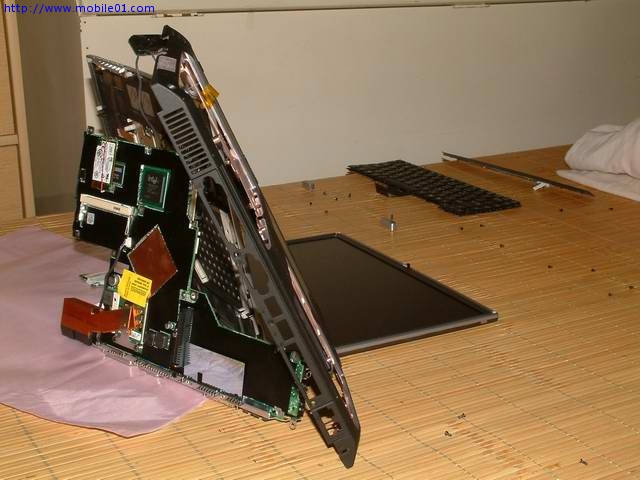

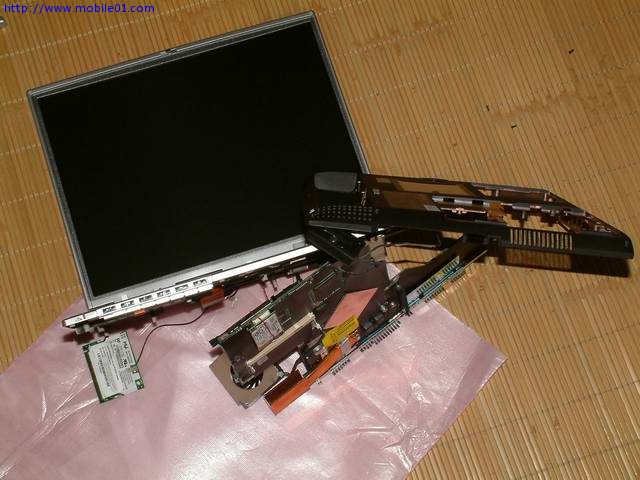

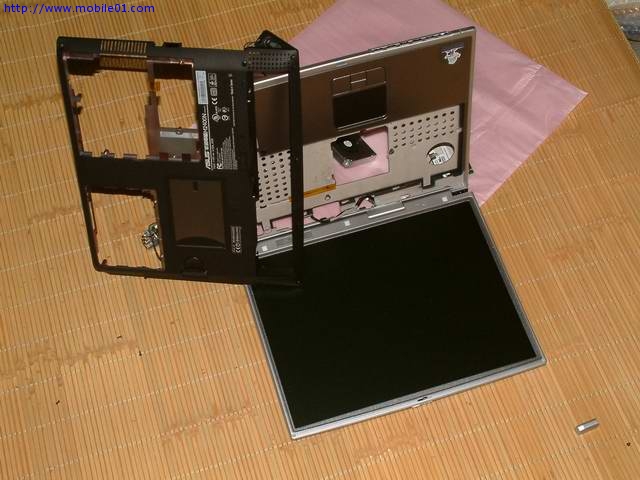

哈哈!類似朱銘的雕塑之M2N肢解圖(共三張)




組回後各部外觀照

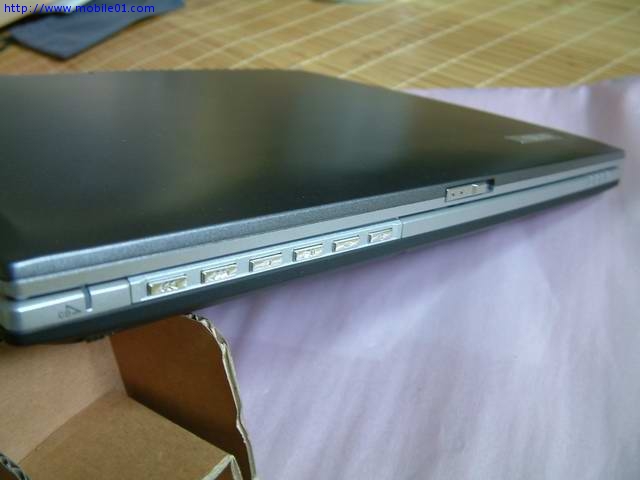

機身前面版

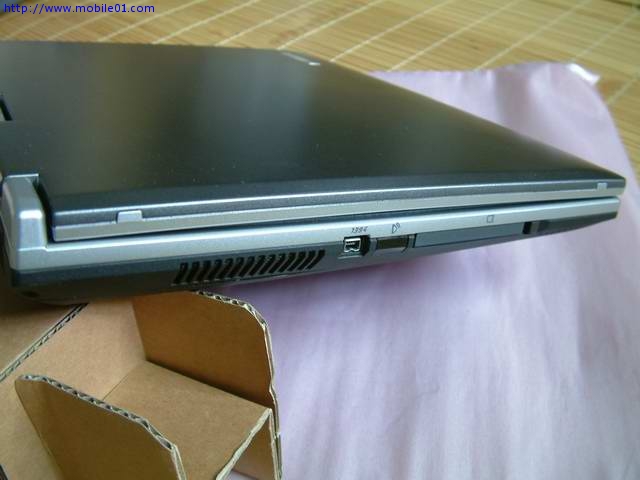

機身左側面板

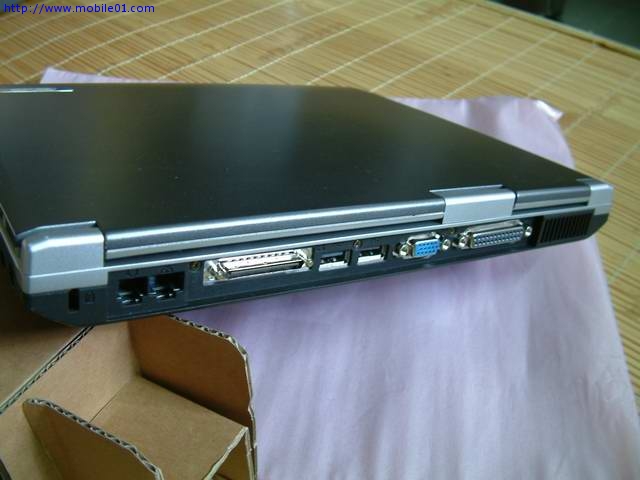

機身後面版

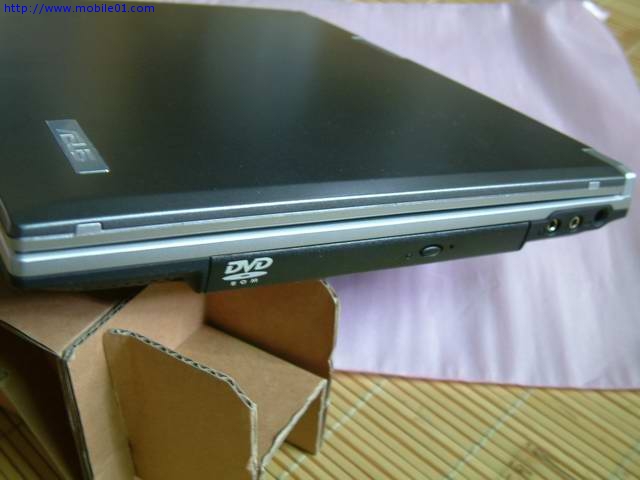

機身右側面版

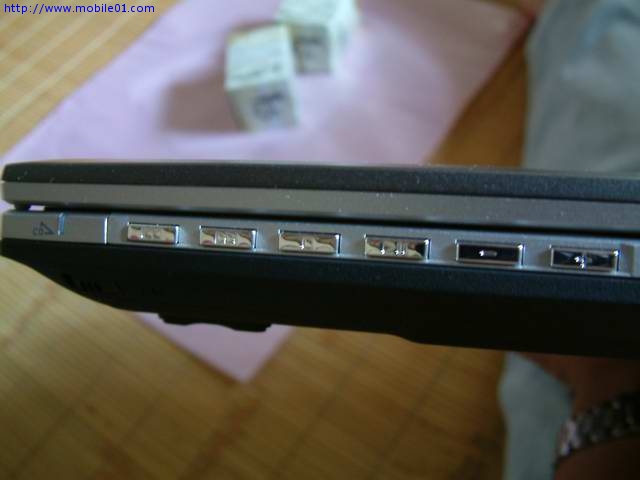

多 媒 體 主 播 台 (Multi-Media DJ)控制按鍵
在 舒 適 的 空 間 中 感 受 自 身 的 存 在 律 動 , 才 能 讓 人 忘 卻 工 作 的 繁 雜 。 何 妨 忙 裡 偷 閒 一 下 , 打 開 多 媒 體 主 播 台 (Multi-Media DJ)電 源 , 放 一 張 喜 愛 的 專 輯 , 不 用 開 機 您 也 可 以 立 即 擁 有 音 樂 繚 繞 的 悠 閒 享 受 。 華 碩 M2多 媒 體 主 播 台 的 設 計 不 僅 不 用 開 機 即 可 隨 興 播 放 音 樂 CD, 開 機 後 結 合 Windows作 業 系 統 的 多 媒 體 撥 放 程 式 , 即 可 一 指 操 作 輕 鬆 執 行 播 放 /停 止 /倒 轉 /快 轉 /音 量 調 整 等 控 制 功 能 , 不 管 是 聽 音 樂 CD或 是 播 放 DVD電 影 , 多 媒 體 主 播 台 讓 您 咨 意 沉 醉 香 頌 旋 律 的 浪 漫 和 雋 永 名 劇 的 精 采 絕 倫 。〈上述文字說明摘自華碩網站〉

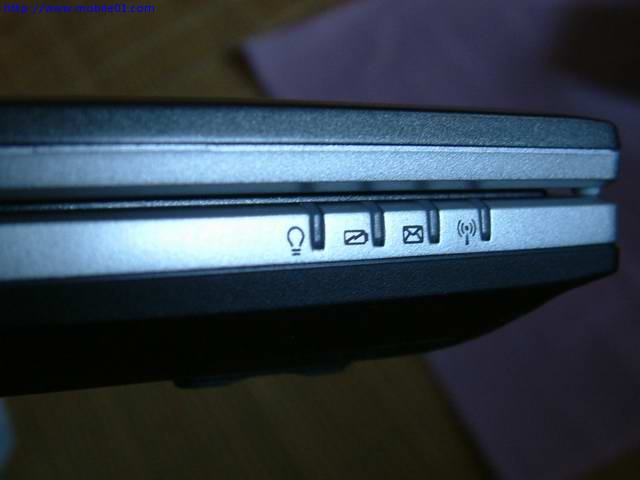

機身前面版的指示燈號,待機、充電、U got Mail、wireless lan

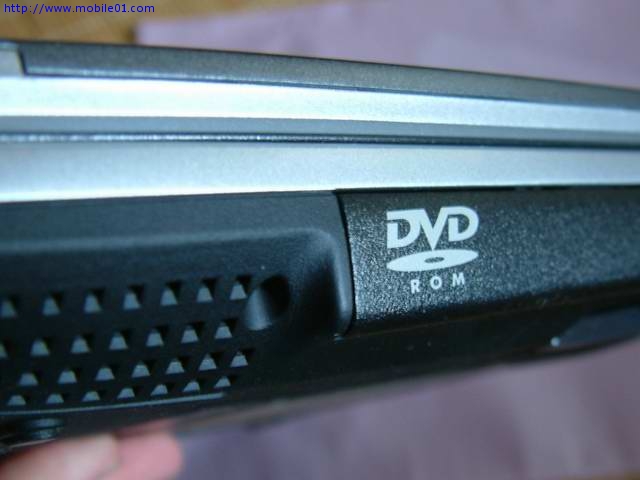

機身右側面版的喇叭出聲孔及DVD光碟機的圖騰

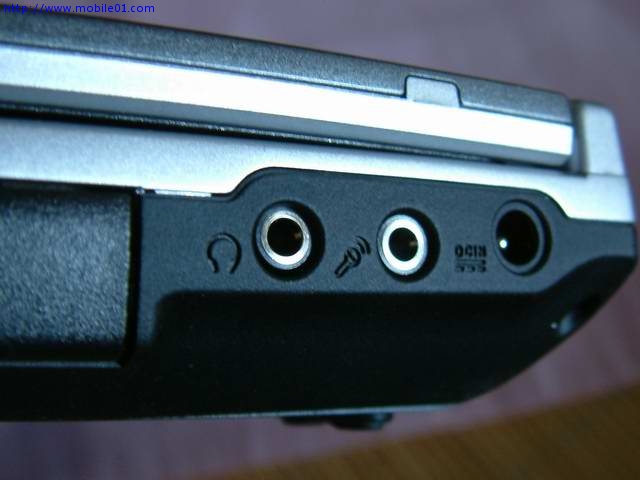

機身右側面版的ear phone,mic phone,DC-in

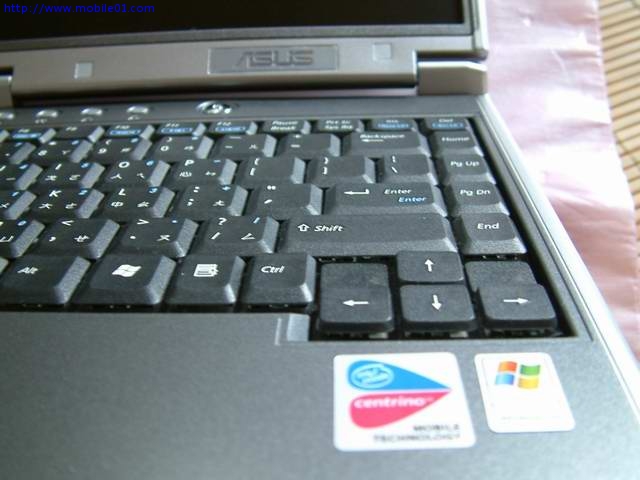

ASUS品牌 + CENTRINO銘牌 = Lots money!

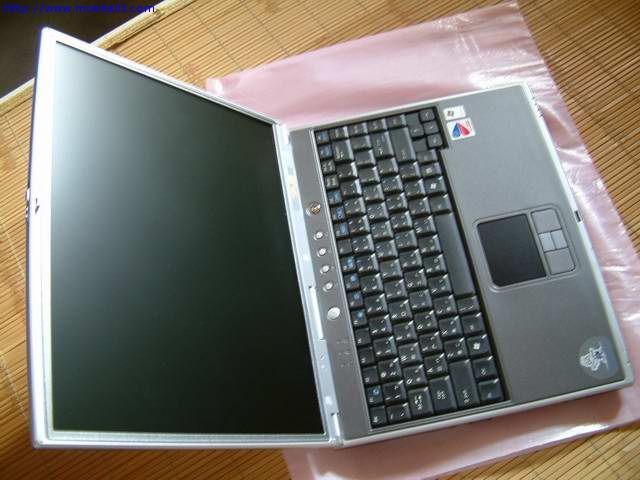

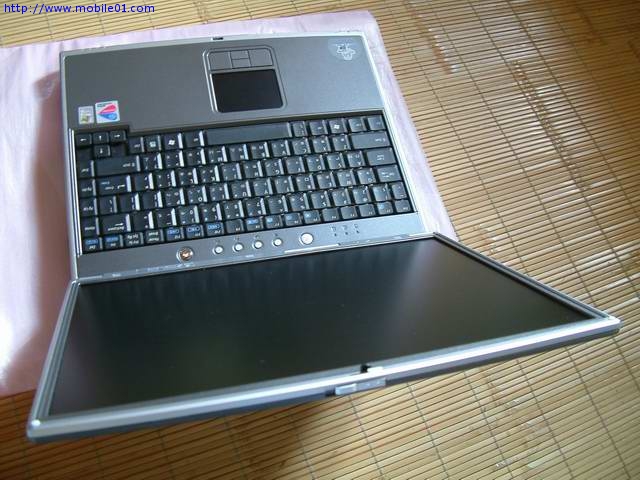

兩張不同角度的組回完成全機照



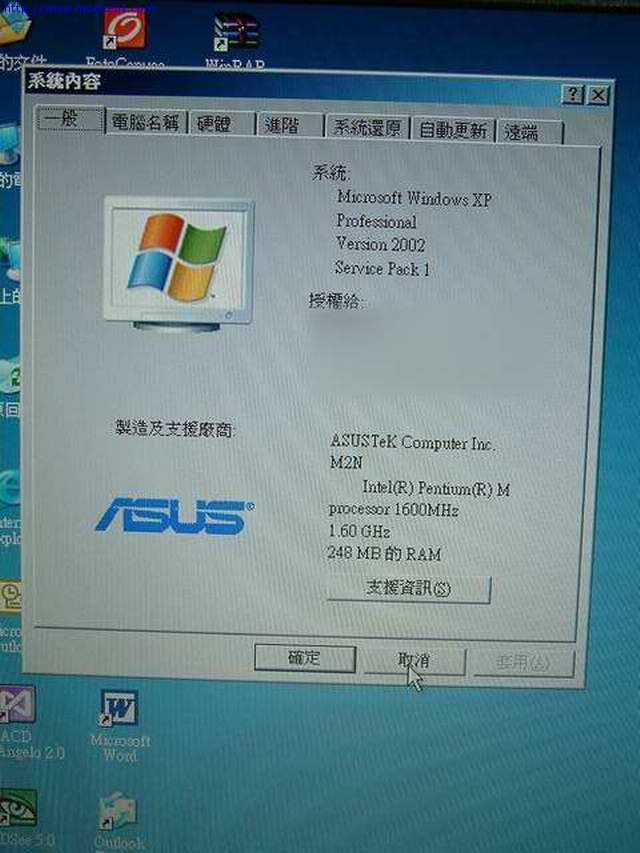

組回後的再一次驗明正身

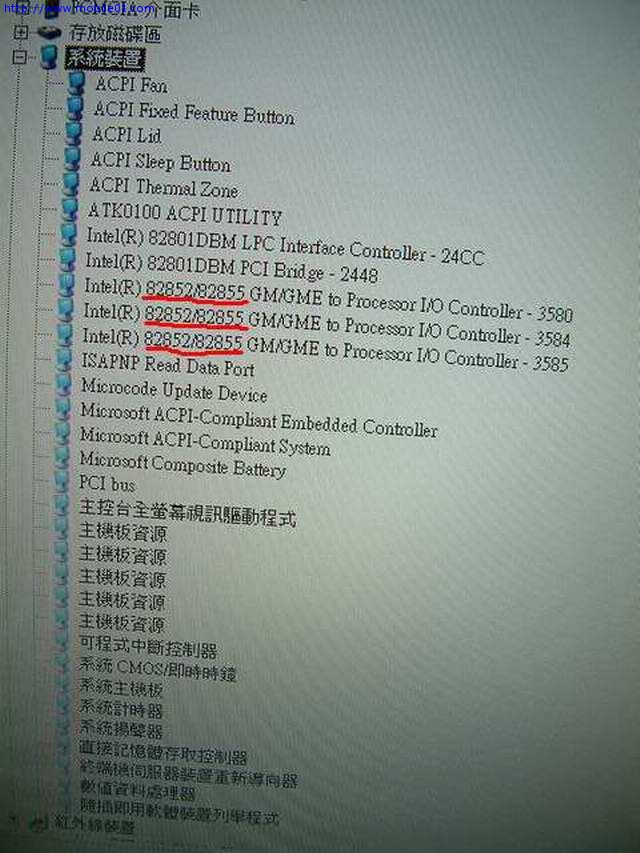

正統的Centrino構成要件之二為Intel® 855 Chipset Family


心得
這次的遺憾是無法移去軟性保固標籤,掀起CPU的面紗!讓大家一窺Centrino的三大要件之真面目

而軟體部分測試可參考Asus M24C3PDR [我的]使用心得ASUS M24C3PDR使用心得這兩篇報告!

為何我不做M2N的3D效能測試呢?
因為Intel® 855 Chipset Family整合的顯示晶片部分,在3D效能根本就是軟腳蝦
這次硬體拆機已經花費我很多時間,我覺得沒必要為這種軟腳蝦在作軟體測試!我怕看到緩慢到龜速的測試畫面而.......!

題外話
這台NB後來交貨給user,user再三的check之後竟然發現螢幕有紅色亮點〈另外一個說法是暗點〉,user要求新品更換,我便將NB寄回原出貨單位要求換貨!沒想到原出貨單位竟說亮點絕對可以新品更換,而暗點就自己默默承受吧
後來NB寄回到公司後,偶然有一天一位ASUS的人員到公司談事情,我便趁這個機會向這位ASUS仁兄請教這個棘手的問題,他撥了通電話詢問ASUS原廠皇家俱樂部的工程師,工程師做了下列解釋
ASUS的NB在出貨到user手中約兩星期至一個月的期間內,若發現在液晶面板PANEL以全黑底色桌面下有任何看的到的有問題暗點、亮點,可以將NB送到全省各個ASUS皇家俱樂部,由皇家俱樂部的工程師免費為你更換液晶面板PANEL!
大家要多多注意自己的權益喔!
