對於中階瓦數電源產品,SilverStone延續其原有ST50EF系列的型號,加上PLUS並將別名改為ELEMENT系列,來作為新一代符合80PLUS高效率電源供應器的新型號。
市面上已經有許多同為Enhance代工,規格相似的產品,ELEMENT是否有其特殊之處呢?以下便是此款電源的介紹以及實際測試。

彩盒正面,承襲銀欣以黑色為底的外盒設計,並無太花俏的圖文,走簡樸路線,左下角的80 PLUS認證代表在20%~100%輸出間的效率可以達到80%以上。


彩盒側面以曲線圖表詳細說明各段輸出下的電能耗用以及損失,給予使用者相當有用的耗電量比較資訊。


輔以圖片的特色說明指出此款電源的不同之處。

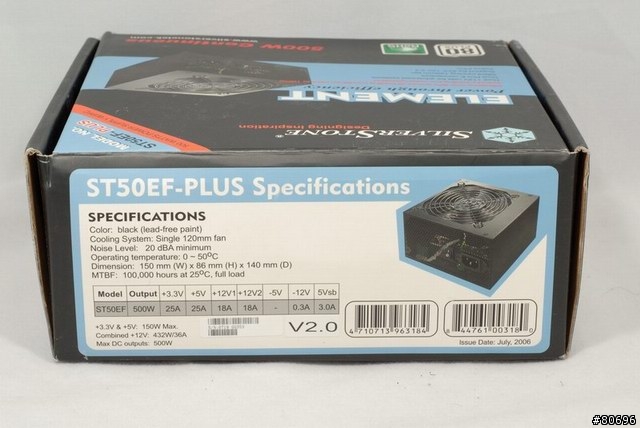

規格以及各路輸出電流同樣詳細列於外盒側面上。


為了方便不同國家使用者閱讀,以六國語言再次簡單介紹特點,對於國內使用者來說,是外盒上唯一可以看見中文之處。

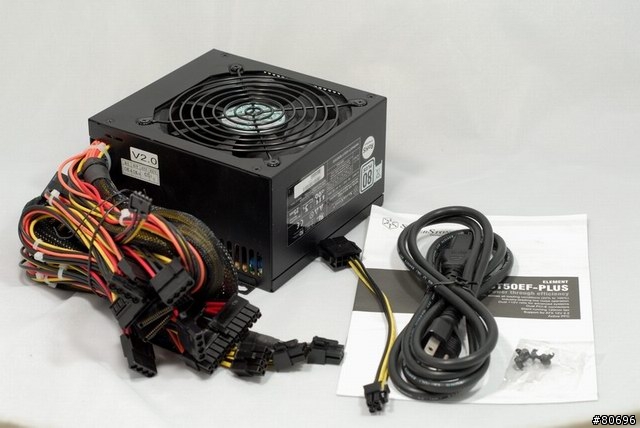

包裝內容一覽,除了電源本體外還附上一組安規電源線、8P轉4P線、黑色固定螺絲與說明書。


本體外殼與風扇護網以消光黑烤漆處理,提升質感。

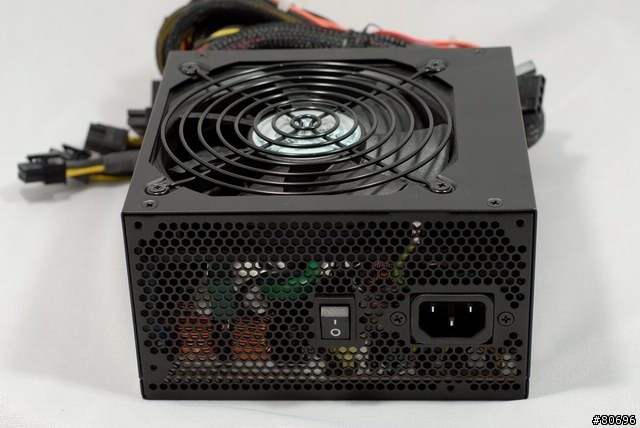

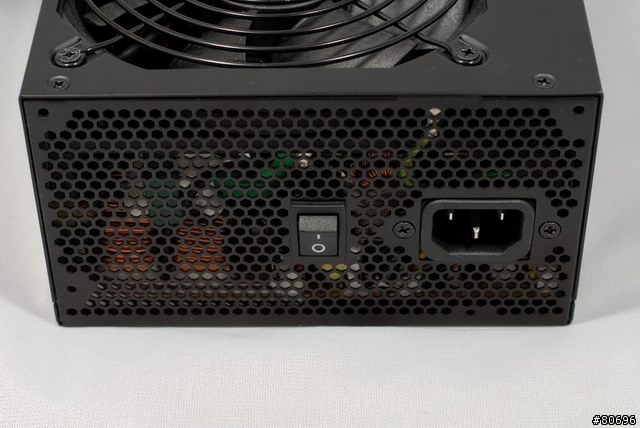

由許多六角形孔所構成的網狀出風口,可以有效將電源內部熱氣排出,交流電源輸入插座亦設於此,電源總開關可以在必要時切斷交流電源輸入。

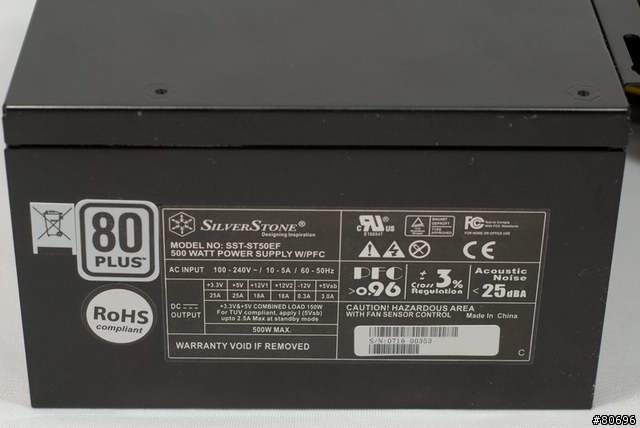

外殼側面貼上各路電壓輸出規格貼紙以及警告標語,80PLUS的LOGO再次提醒這是一顆經過認證的高效率電源。

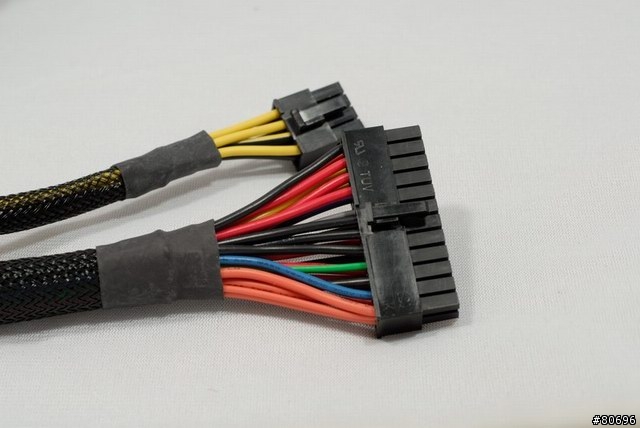

此顆電源直接採用24PIN ATX電源接頭以及8P處理器電源接頭,而非採用20+4P以及4+4P的通用設計,若是要安裝在較舊的配備上時,需注意是否需要準備轉接線以順利安裝。

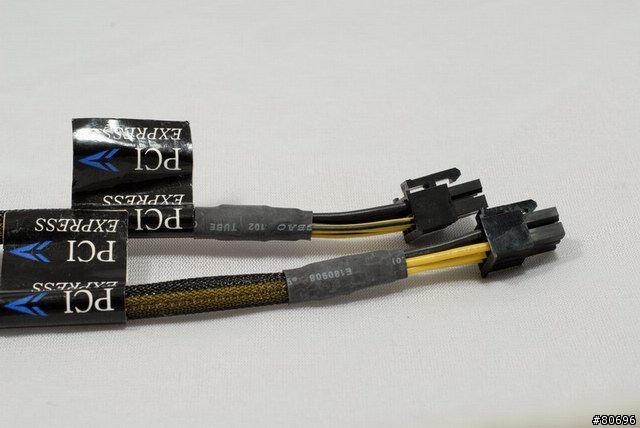

兩組PCIE 6P接頭供應額外的電力給高階顯示卡使用,遺憾的是並未設計6+2P的PCIE接頭。


週邊裝置電源線並未如上述線路般使用隔離網作包覆處理,取而代之的是使用較多的束線帶來整理裸露的線材。

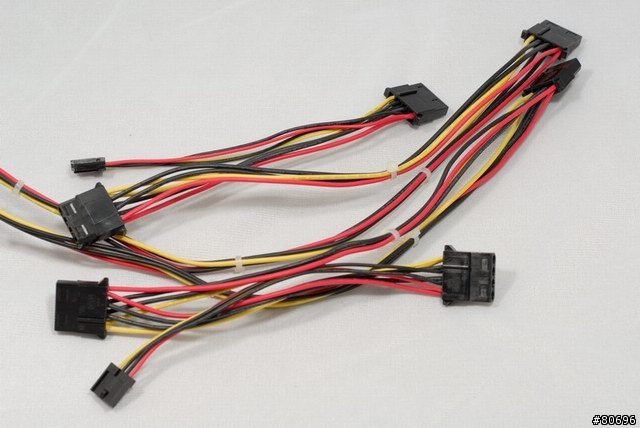

兩組線路提供了六個大4P以及兩個小4P,第一個接頭與第二個接頭間間隔較長,雖然用了同為黑色的接頭來搭配,可惜並沒有使用省力拔取設計。

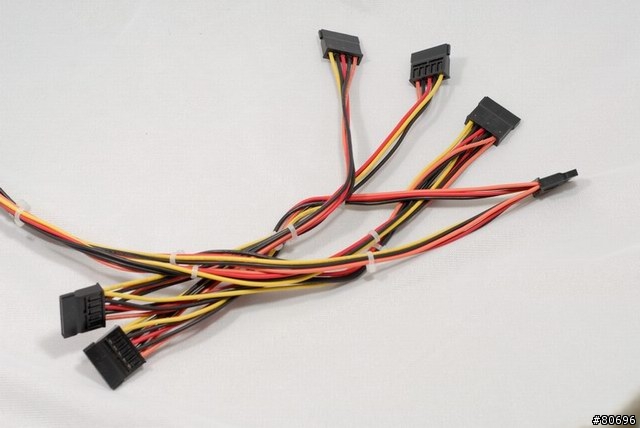

SATA接頭電源線同樣沒使用隔離網包覆,而是使用較多的束線帶來固定,兩組線路提供六個直式接頭,接頭與接頭之間的間隔比起其他廠牌電源要稍長一些。

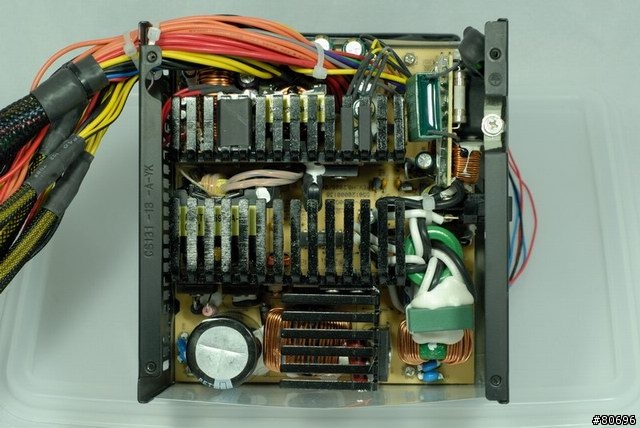

打開外殼後,可以看到內部結構與Enhance自家或是其代工的電源如出一轍,電路板上也會有ENP開頭的一串型號。

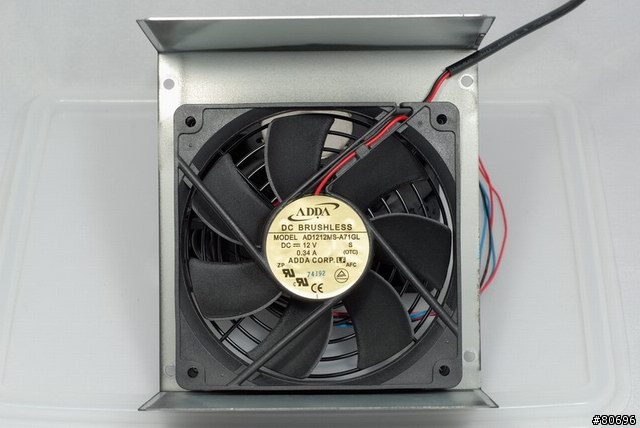

散熱風扇為ADDA AD1212MS-A71GL 12V 0.34A油封軸承風扇,而非壽命較長的滾珠軸承風扇。

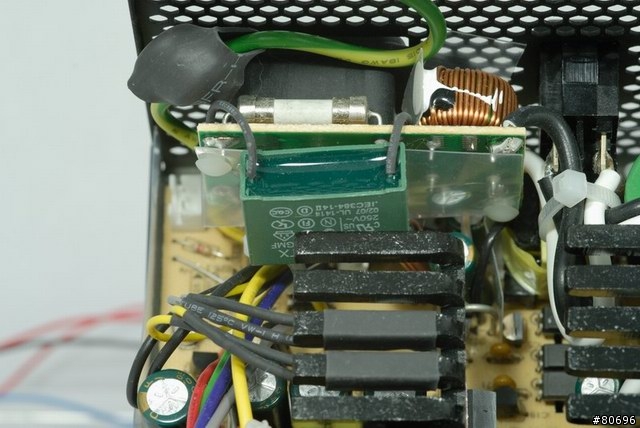

交流電源輸入端的第一階EMI濾波器,用小電路板直接安裝於插座後方,背面使用透明膠片做絕緣,並將保險絲一併安裝於上,使用不可更換的防爆型保險絲。

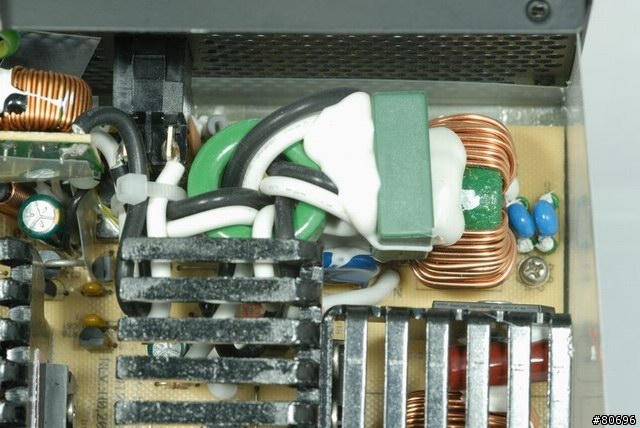

經過電源開關後黑白電源線在EMI磁環上纏繞數圈,便通入主電路板上的第二階EMI濾波電路。


經過右方固定在散熱片上的橋式整流子,輸入至APFC電路進行調整。

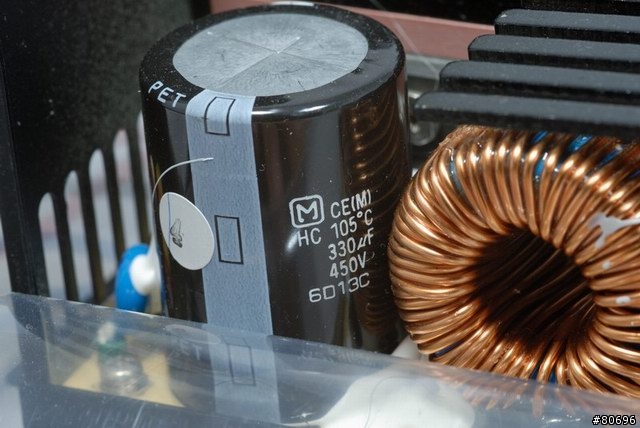

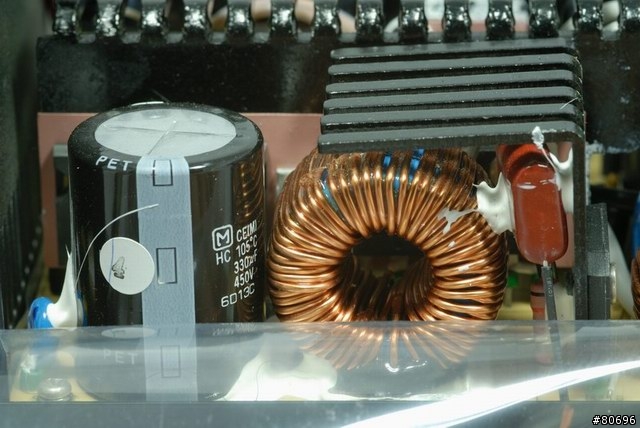

在環型電感旁就是APFC電路輸出電容器,使用松下450V 330uF 105度大功率電解電容。

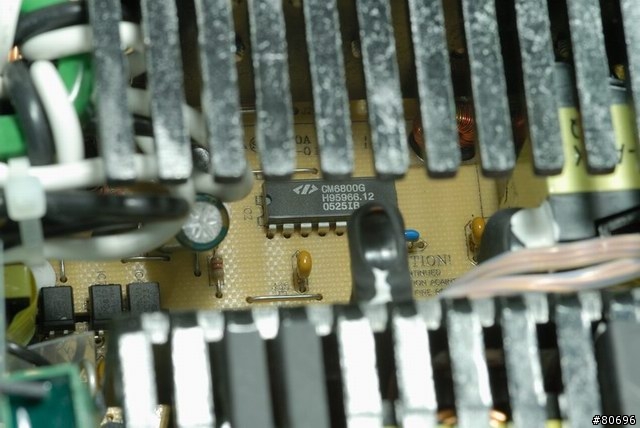

CM6800G肩負此顆電源PFC以及PWM電路控制的重要任務,整合的設計讓電源供應器電路以及元件使用數目得以簡化,也可以降低故障率。

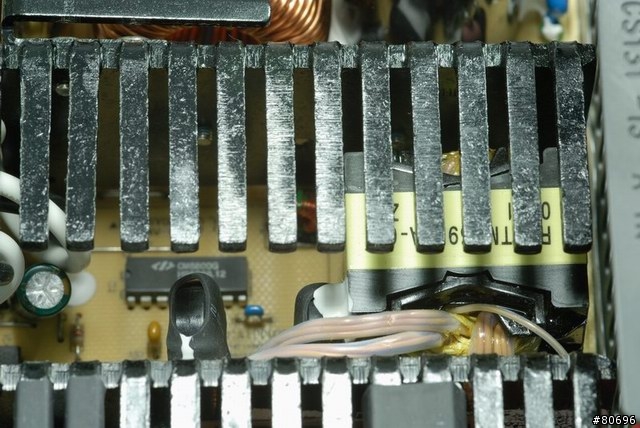

夾在兩散熱片之間的是負責傳遞主要線路輸出能量的主變壓器。

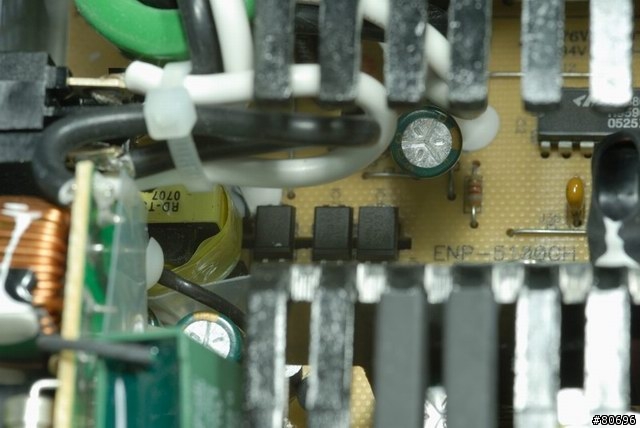

旁邊還有負責傳遞信號並隔離高低壓端控制電路的光耦合器、輔助電源電路及其使用的變壓器。

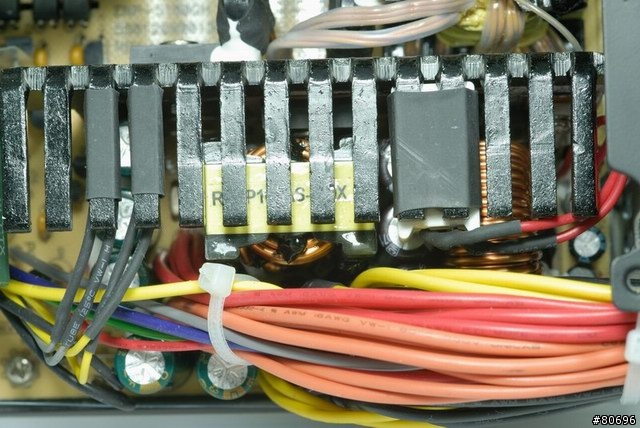

照片中由電感及電容構成的二次端電路負責將主變壓器輸出經過整流及調節後,變成各裝置所需使用的各種直流電壓。

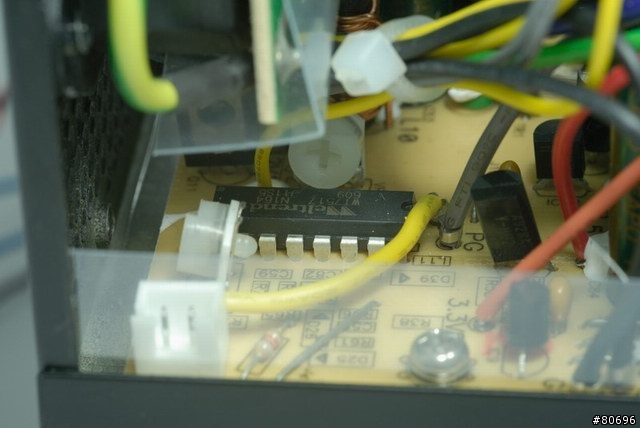

電源輸出需要經過監視,在異常時可以立即關閉電源供應器輸出並鎖定,避免傷害零組件,WT7517電源管理IC提供了電壓、電流、短路、負載、溫度所需的監控以及接受來自主機板的控制。

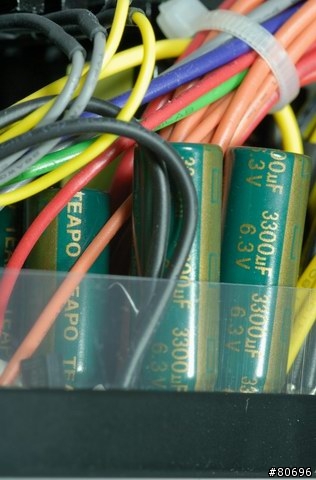

除了APFC輸出電容為日系松下,其他電容主要為TEAPO台灣智寶電子所生產的105度電解電容。



接著是上機測試。

樣本系統硬體配備:
處理器:Intel Xeon S604 3.4G * 2
主機板:艾威DH800 Server board(875P + 6300ESB)
記憶體:創見1GB DDR400 TCCC * 2
顯示卡:ATI 9800XT 256M AGP
硬碟機:Seagate Cheetah 36G * 2、WD 80G * 2
其他:風扇8個(12公分5個、9公分1個、8公分2個),直流水冷幫浦1個。

測試配備:
SANWA PC5000數位電表,以PC-LINK軟體跟電腦連線紀錄電壓歷程。
IDRC CP-230多功能交流功率測量器,測試待測電源供應器交流輸入電壓、電流、頻率以及實功率,求出總功率,並計算功率因數。
PROVA CM-01交直流勾表,測試樣本系統直流各路耗用功率。

測試項目:
1.未開機前樣本系統待機交流輸入功率,此時樣本系統待命耗用功率為1.5W。
2.開機進入作業系統後五分鐘,量測樣本系統輸入交流功率以及從主機板測試點量測各路電壓數值,此時樣本系統各裝置耗用功率為185.91W。
3.以Everest Ultimate系統穩定性,勾選所有裝置測試,運行十分鐘,量測樣本系統最高交流輸入功率,並從主機板測試點量測各路電壓,紀錄各路電壓變化圖表,此時樣本系統各裝置耗用功率為307.7W。

以電表量測結果如下:


3.3V電壓紀錄圖:


5V電壓紀錄圖:

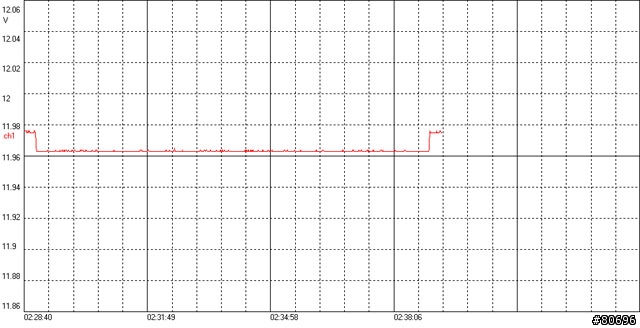

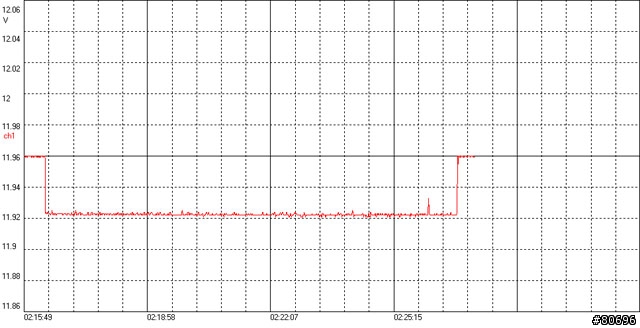

週邊裝置12V電壓紀錄圖:


處理器12V電壓紀錄圖:



結論:

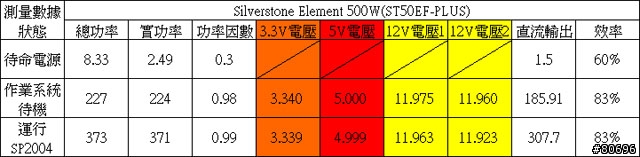

從表格數據可以看到,185.91W(37%)及307.7W(61%)輸出下的轉換效率皆為83%。輸出水準方面,3.3V以及5V輸出變化幅度相當小,僅於小數點下第三位跳動;週邊裝置12V變化量控制於20mV以內,處理器12V的變化量也不到40mV,各路電壓在測試過程中均沒有大幅度的擺盪,穩定度相當不錯。
噪音方面,使用的12公分油封風扇透過內部轉速控制電路控制之下,風扇聲音並不大,也少了滾珠風扇細聽時的珠子滾動聲,不過油封的耐用度有待商榷。溫度方面,在運行四十分鐘的測試後,僅有在靠電路板背面的外殼有微溫外,其他部分溫度無太大變化。


優點:
1.成熟的架構,輸出穩定性高。
2.運作時噪音輕微。

缺點:
1.線材包覆完成度較差,且無省力易拔大4P接頭。
2.油封風扇有壽命較短的疑慮。


報告完畢,謝謝收看。
