HP EVO N620C( N620cP160X430VJ250 )筆記型電腦拆解
這是小弟我第三篇拆解文件,也是我正式成為01拆機小組一號機之後的第一篇文件,
還是老話一句,煩請瀏覽過這篇文件的各位給小弟多多批評與指教!

受測〈受拆〉機規格概述:

尺寸為3.1cm 〈H〉 x 30.7cm 〈W〉 x 25.0cm 〈D〉,
重量為2.1kg - 2.5kg (視配置與元件而有所差異)
Intel Pentium M 1.6GHz,Intel 855PM晶片組,14.1吋TFT LCD,ATI Mobility RADEON7500(32MB),256MB DDR 記憶體(hynix),30GB HDD4200rpm,HITACHI),軟碟機為熱抽換式FDD〈和DVD ROM共用同一個熱抽換槽位),八倍速DVD ROM(HP GDR-8082N),56K Modem ,Broadcom NetXtreme Gigabit Ethernet,Compaq Wireless LAN MultiPort W200無線網路。

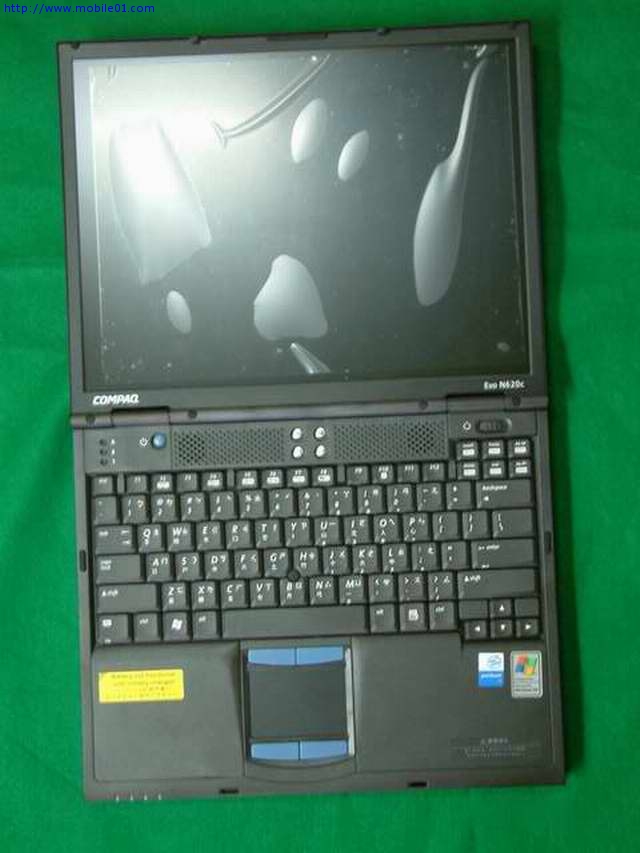

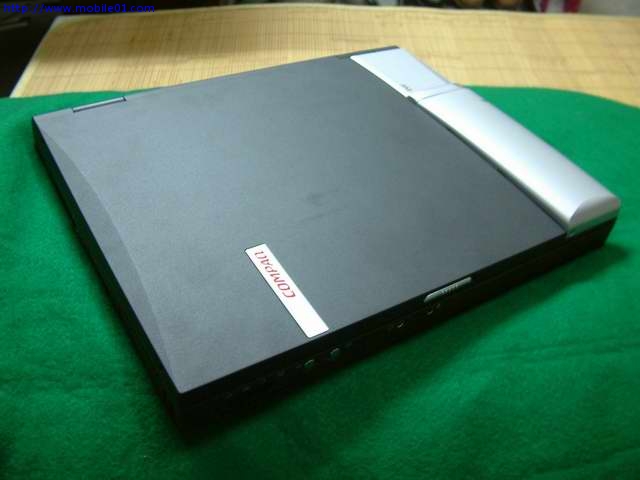

全機躺平圖

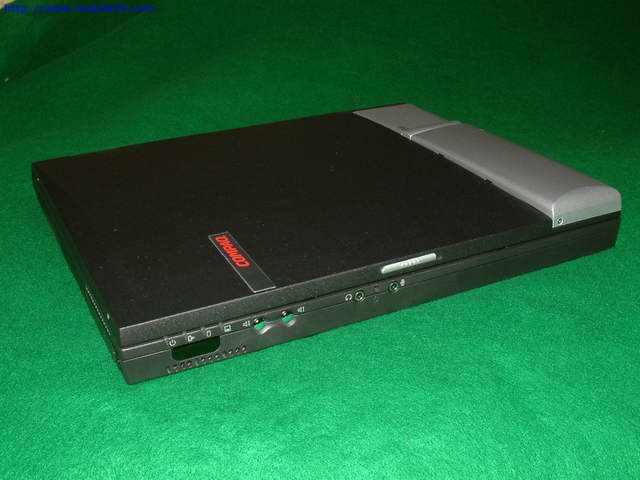

約45度角全機前視

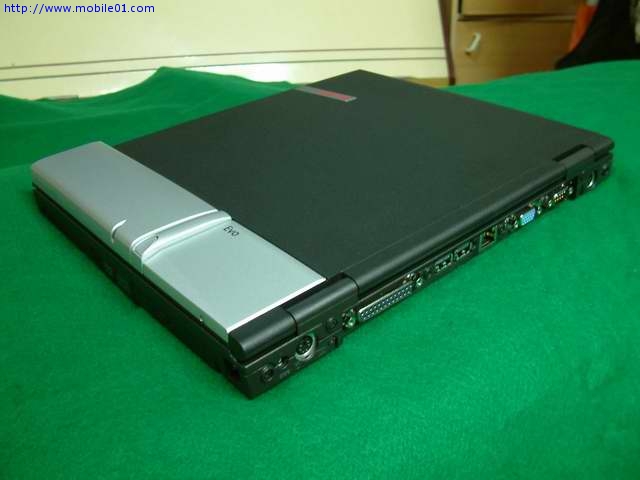

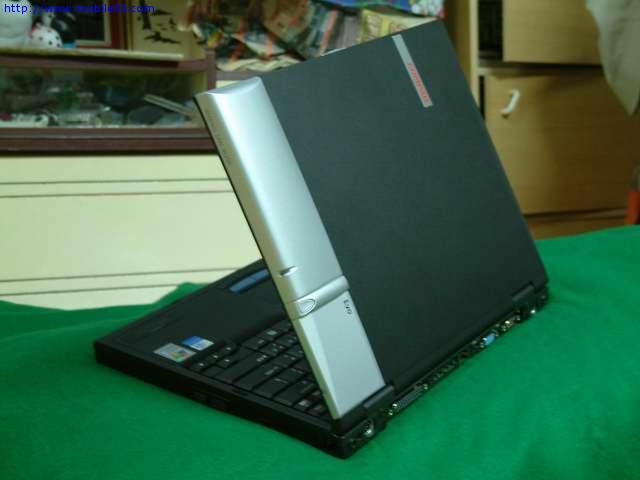

約45度角全機後視


全機左側視圖


全機正面視圖


全機右側視圖

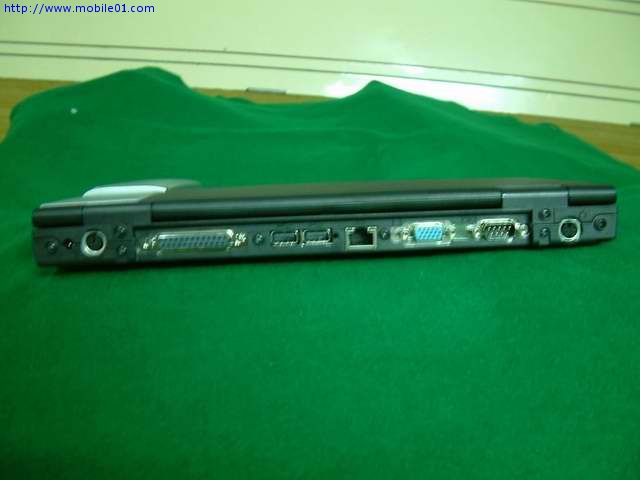

全機後面視圖

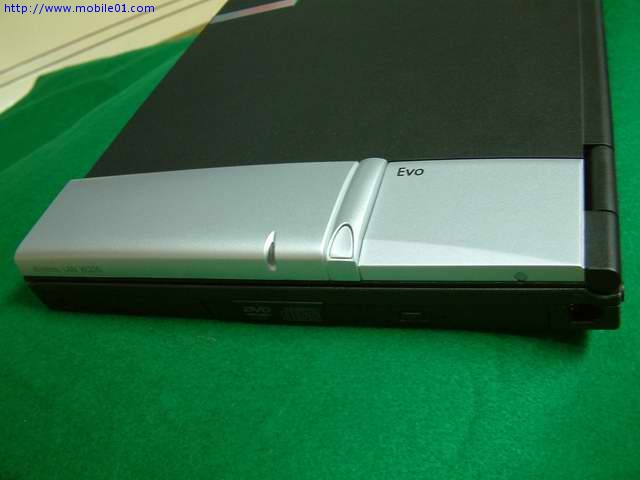

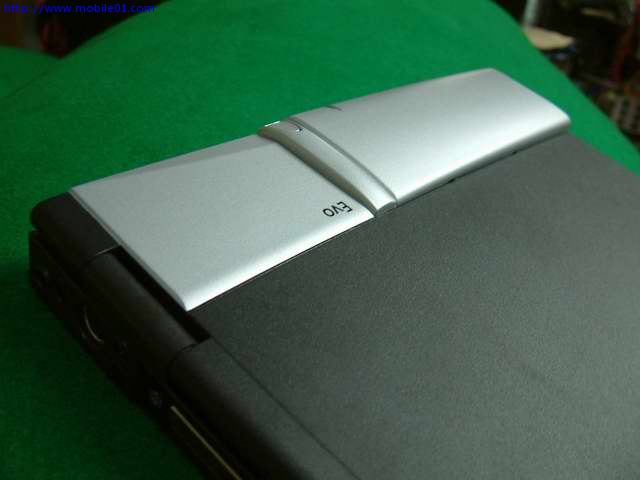

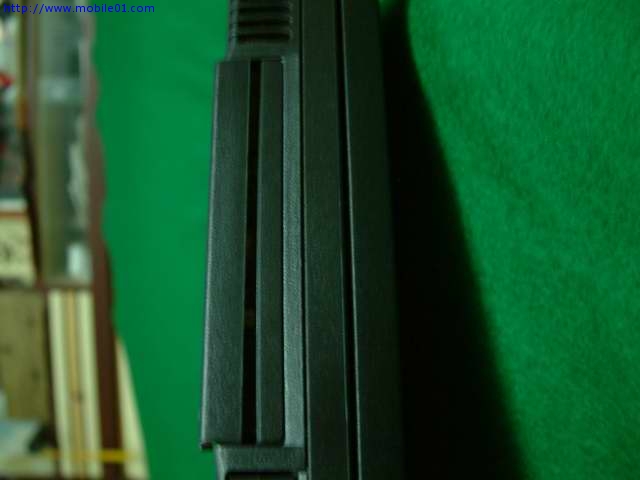

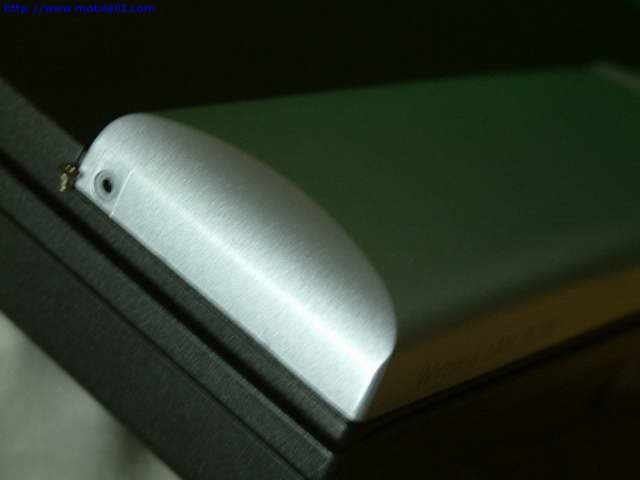

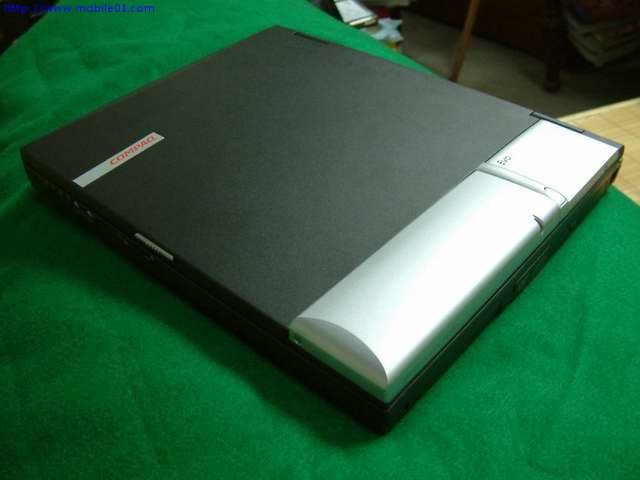

下列五張圖秀出螢幕背版整合無線模組的特殊線條設計,礙於整合無線模組,整個螢幕背版無法像其他NB一樣平坦,但多了HP獨到的設計風味
圖一

圖二

圖三

圖四

圖五


8-cell 鋰離子科技電池(電池壽命長達6小時)

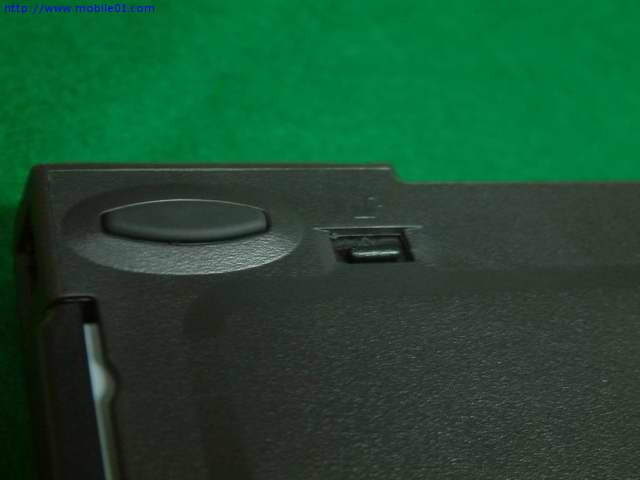

熱抽換插槽MultiBay的卡榫開關

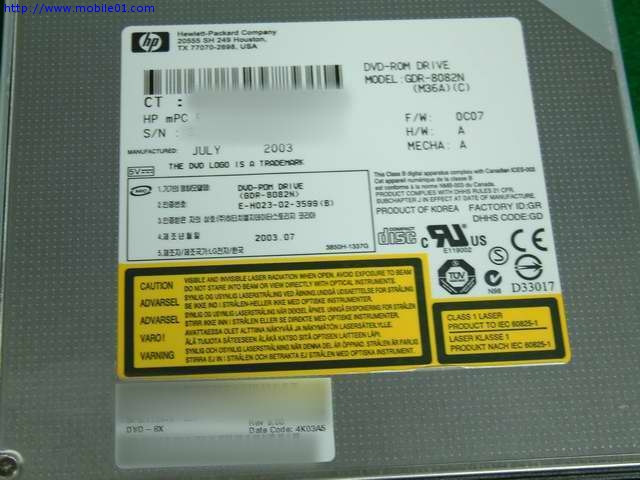

八倍速DVD ROM(HP GDR-8082N)

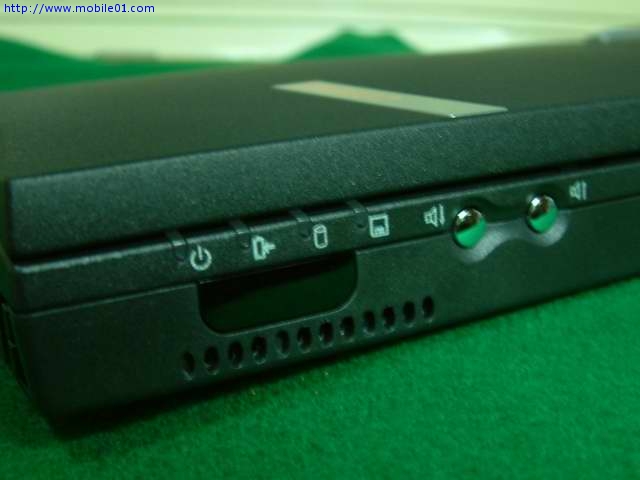

系統燈號、紅外線、音量控制

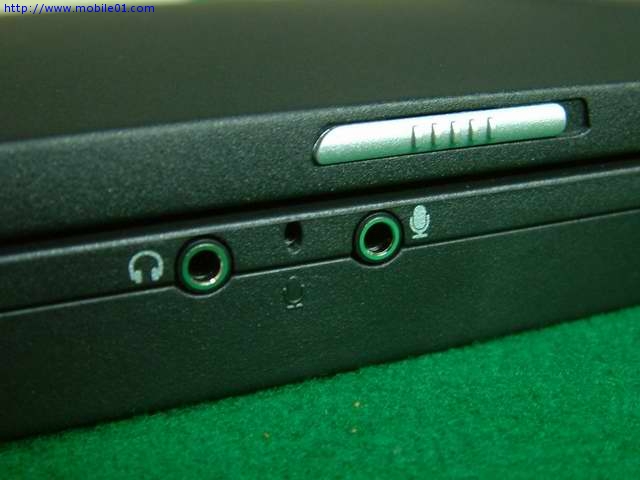

前置mic、耳機接頭

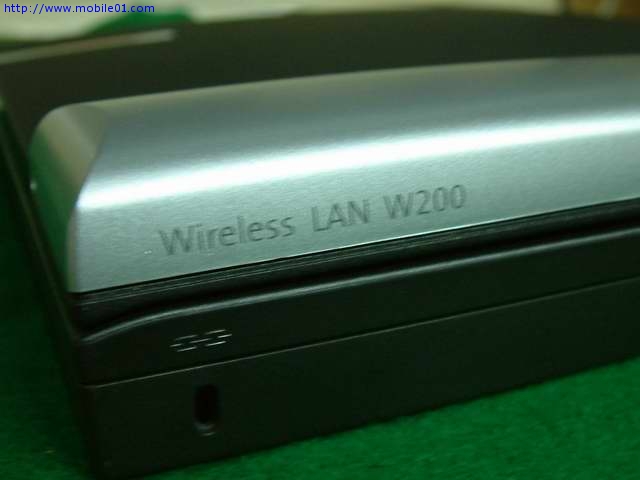

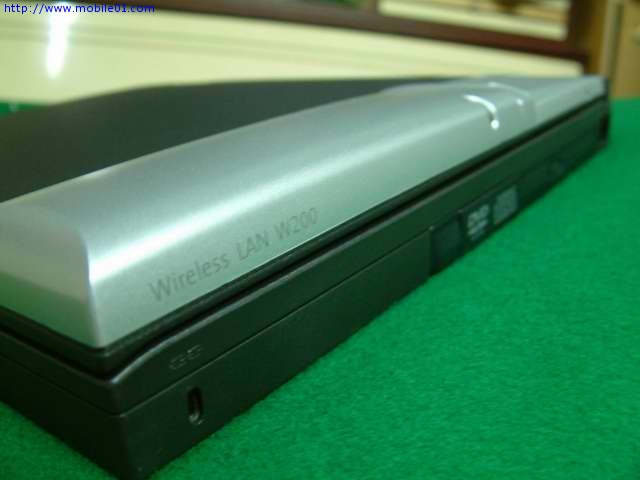

Wireless LAN w200模組側寫

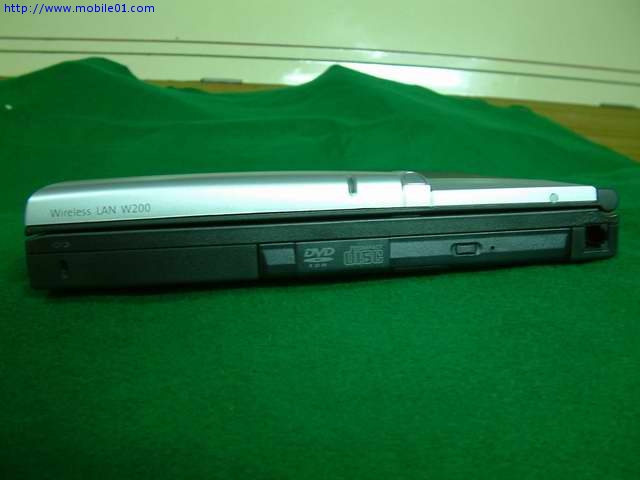

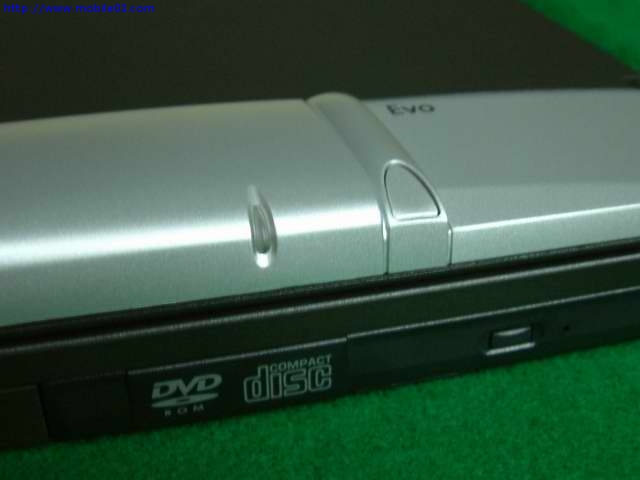

無線燈號、無線模組釋放鈕、DVD ROM光碟機

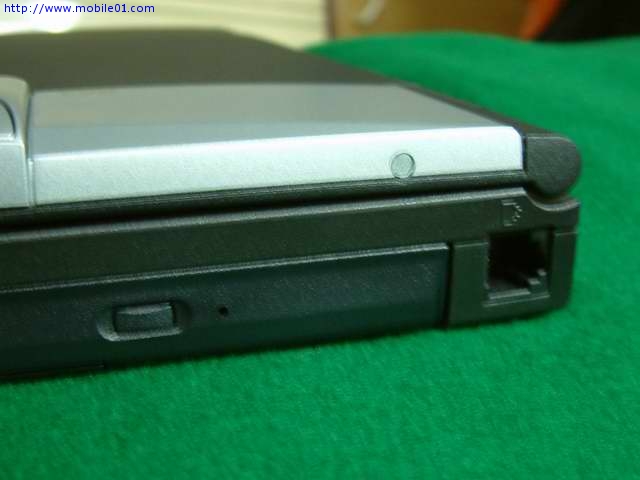

modem連接埠

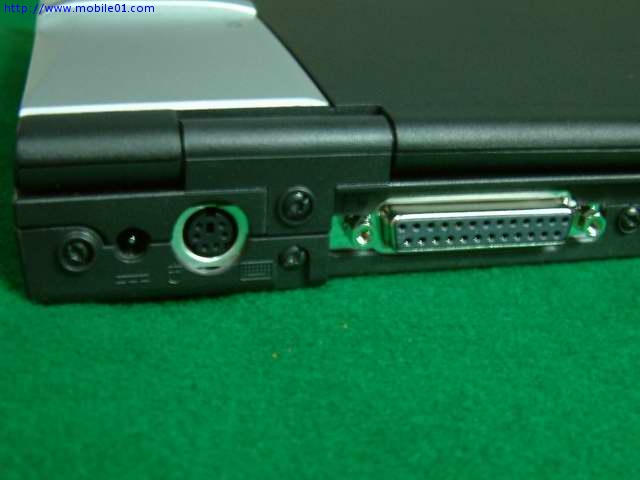

由左至右為DC-in、PS/2連接埠、Enhanced Parallel EPP/ECP埠

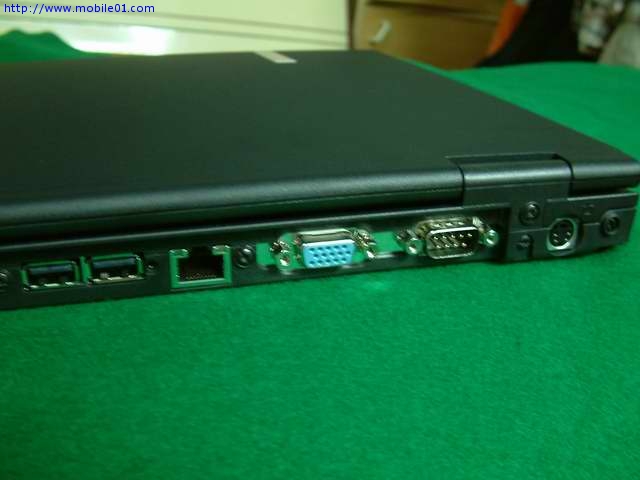

由左至右為兩個usb2.0連接埠、RJ-45網路連接埠、外接螢幕(D sub)端子、com埠、S-video/TV輸出

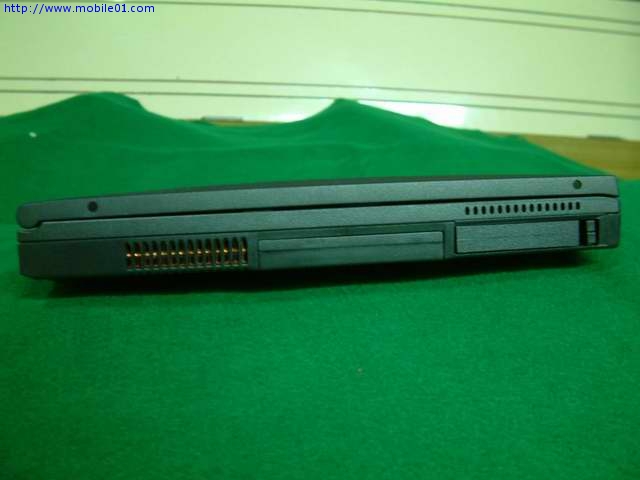

散熱孔右後為硬碟遮蓋、兩個Type II或一個Type III PC Card擴充槽

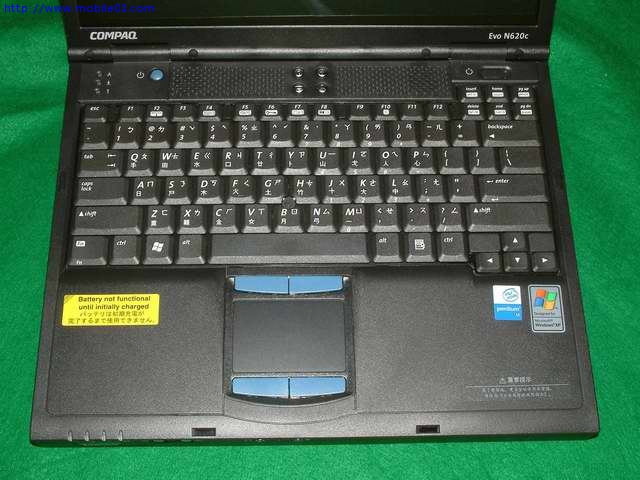

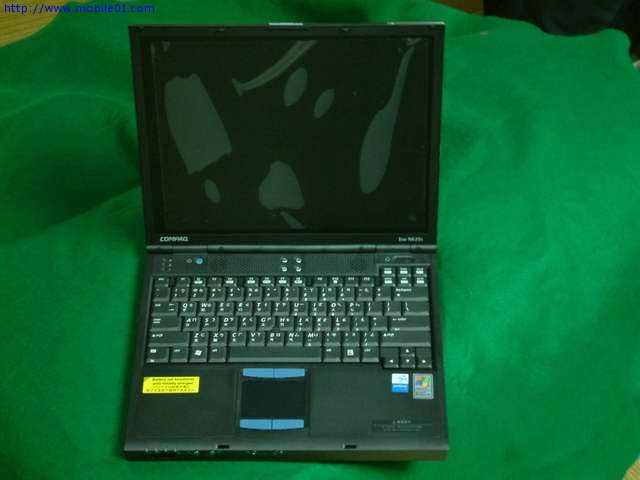

全機正常視圖


再看一次特殊的無線模組及螢幕背版的整合設計

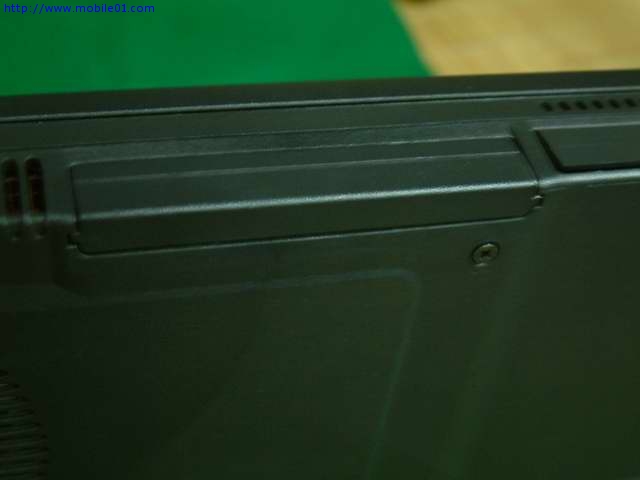

進入拆硬碟的第一步,先拆下圖中唯一的一個螺絲

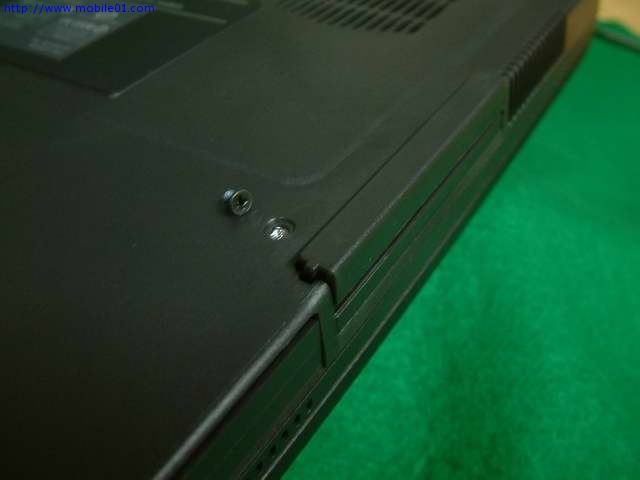

巧思的設計,拆下螺絲後要從蓋子的縫中將蓋子向上挑起


巧思的設計,拆下螺絲後要從蓋子的縫中將蓋子向上挑起〈不同視角〉


HITACHI 30GB HDD(4200rpm)的本尊

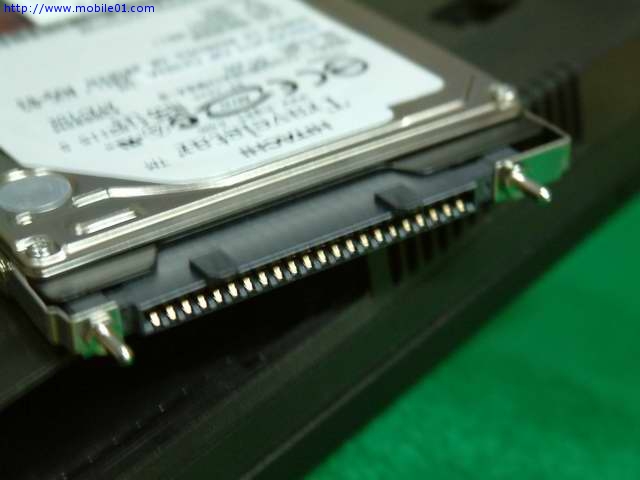

硬碟的轉接接頭


卸下螢幕的主機部分

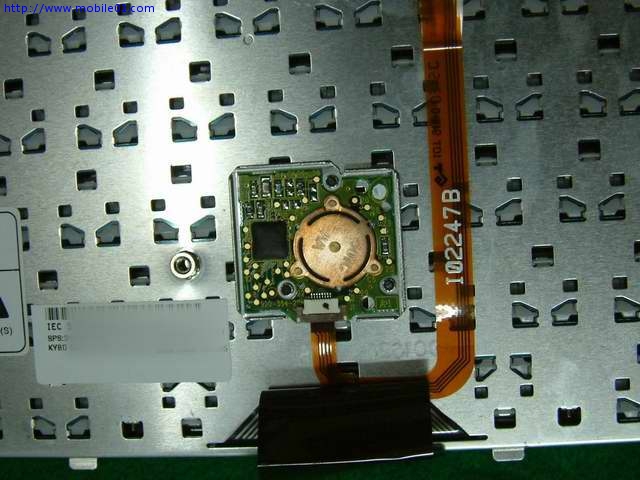

track point(IBM的中原一點紅)之組件背視圖,不知有誰知道IBM的中原一點紅的工作原理?

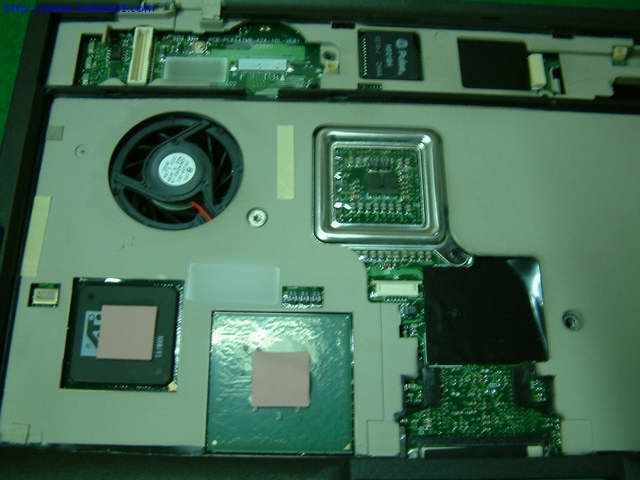

卸下鍵盤後看到的景象,可看到顯示晶片、CPU散熱風扇、CPU固定腳座〈銀質框框部分〉、Intel 855PM之北橋晶片


進入拆出記憶體的第一動,用指甲或一字起子悄悄地從touchpad左上方旁輕輕向上挑起記憶體遮蓋、進而延著記憶體遮蓋的上邊向上、向左逐步挑即可將遮蓋挑起取下

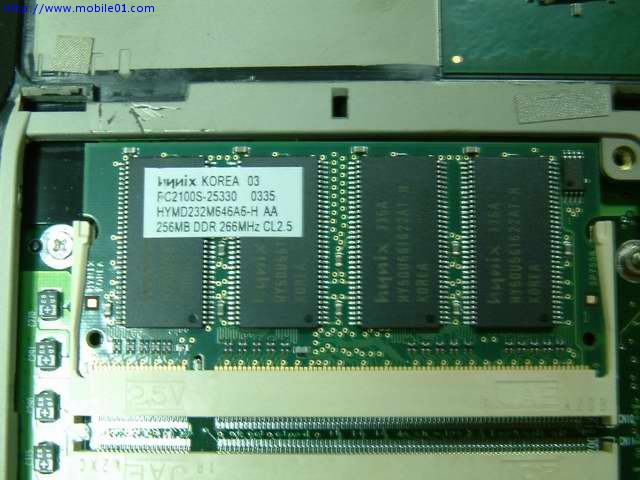

hynix DDR266 256MB記憶體,可用雙插槽擴充至2048MB

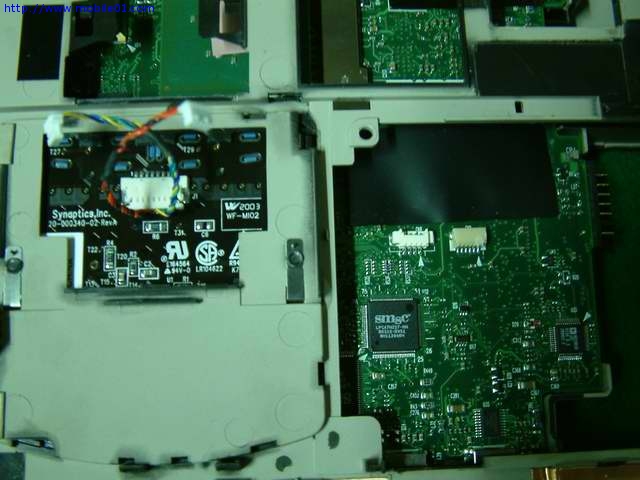

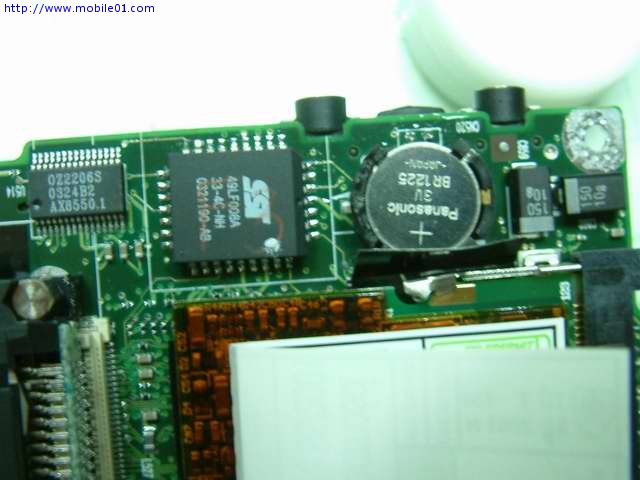

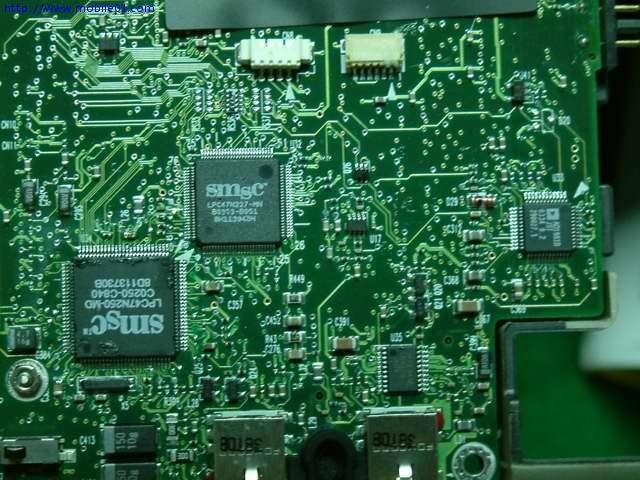

圖片最右邊的晶片為音效晶片,另外兩個smsc晶片小弟就不知道有何功能?

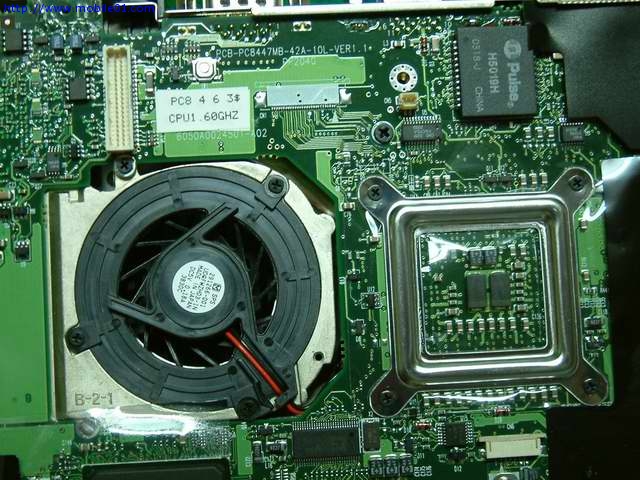

CPU散熱風扇、CPU固定腳座〈銀質框框部分〉近照

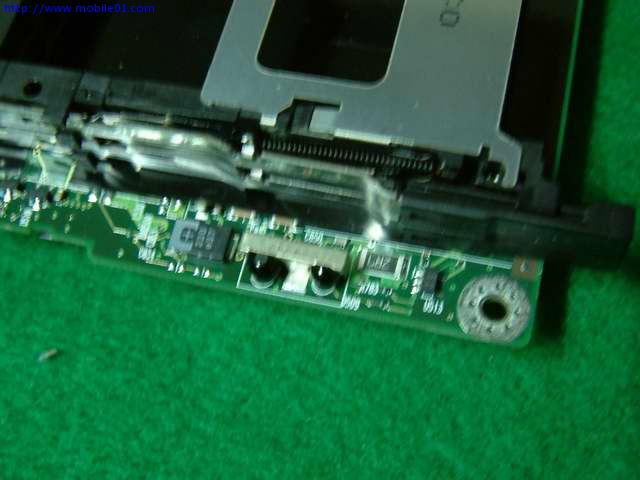

紅外線模組

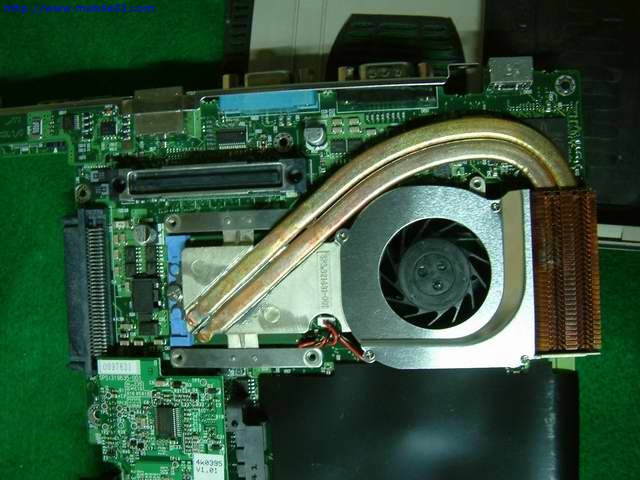

主機板背視圖〈CPU腳座及整個CPU cooler〉

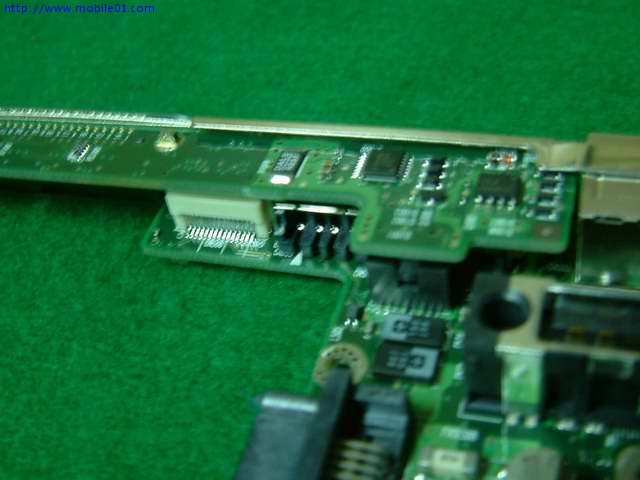

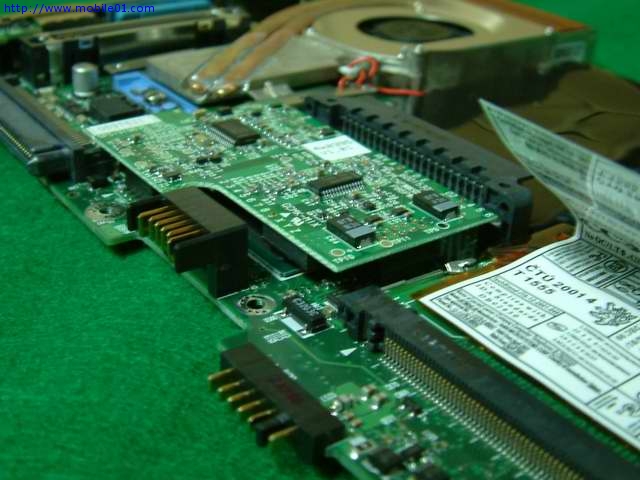

主機板二樓板設計〈NB背後眾多接頭及主機板橋接〉


主機板二樓板設計

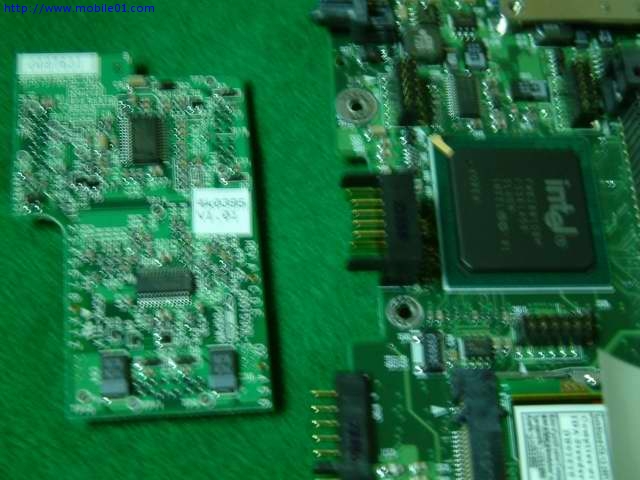

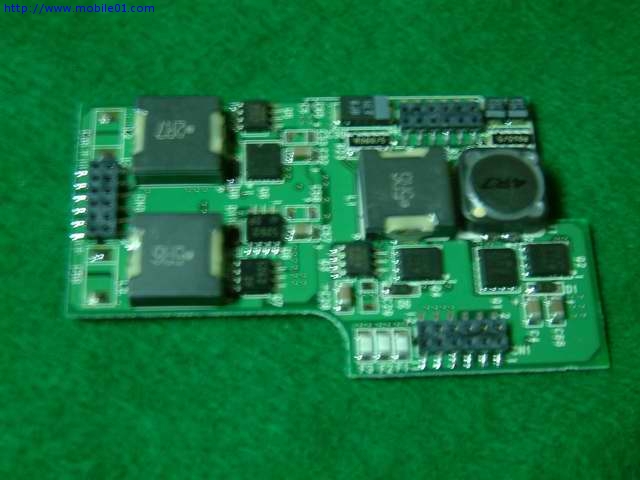

拆下的二樓板及Intel 855PM之南橋晶片


拆下的二樓板之反面照

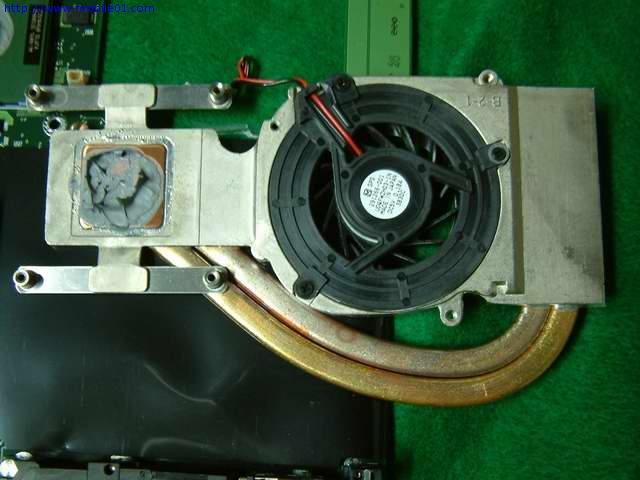

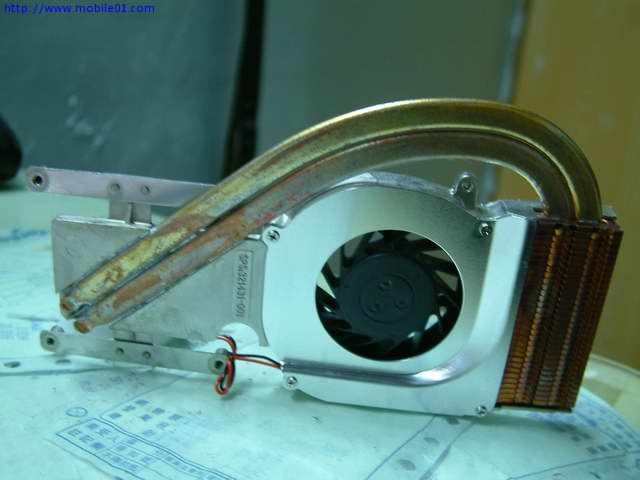

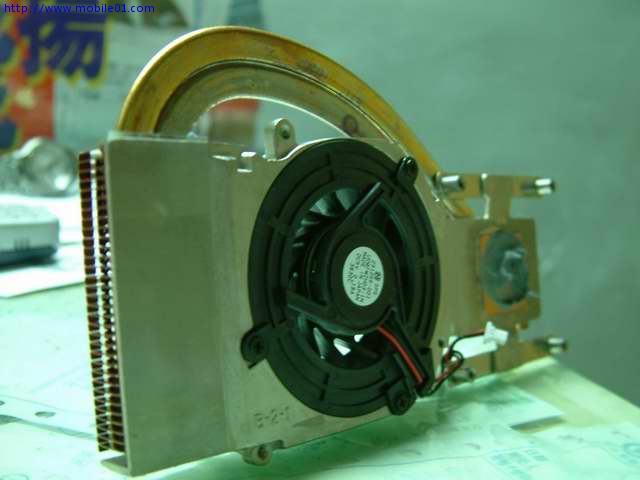

卸下的CPU Cooler〈銅製散熱鰭片加上雙熱導管再加上由主機板控管運轉的風扇)


卸下的CPU Cooler〈銅製散熱鰭片加上雙熱導管再加上由主機板控管運轉的風扇)


卸下的CPU Cooler〈銅製散熱鰭片加上雙熱導管再加上由主機板控管運轉的風扇)


Intel Pentium M 1.6Ghz CPU〈含1024KB 整合式L2 快取記憶體 〉

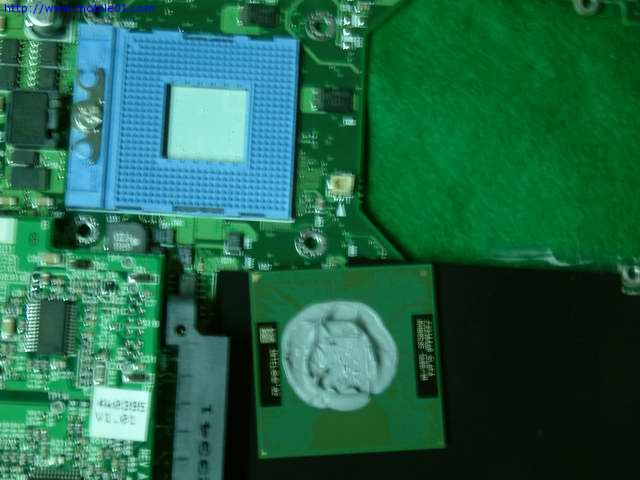

卸下的CPU

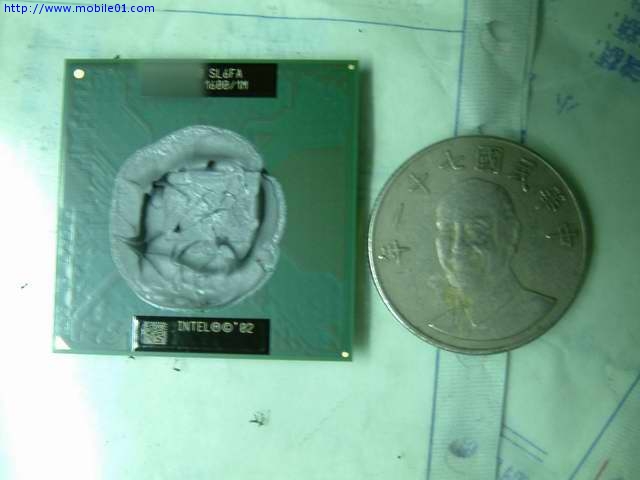

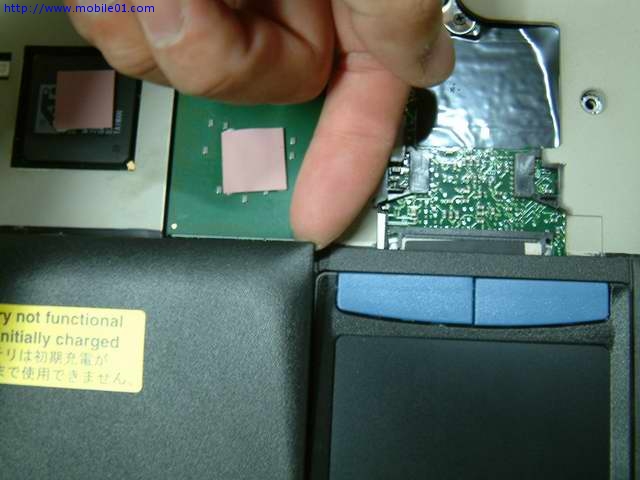

CPU和十元硬幣大小筆對照


CPU的針角,和桌上型的腳位完全不同喔

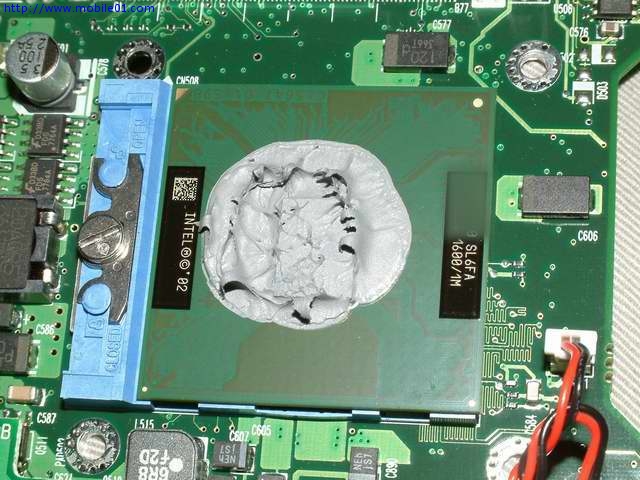

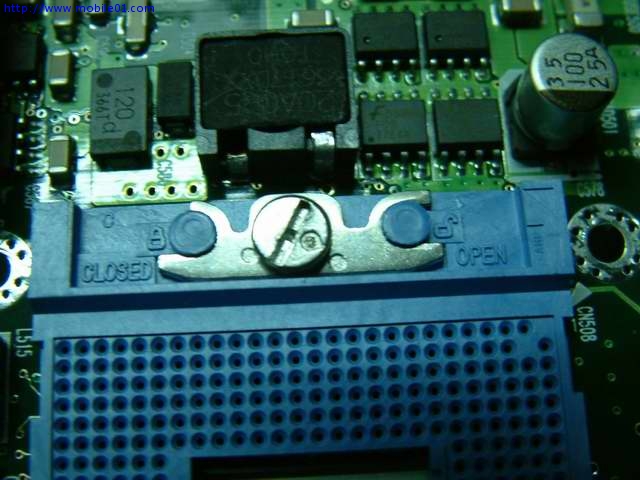

CPU腳座固定開關,用一字起子來選旋轉中間的一字螺絲,來決定鬆開或鎖住CPU

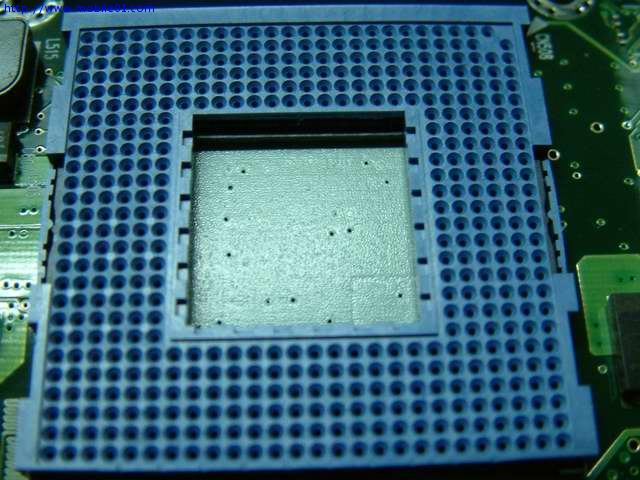

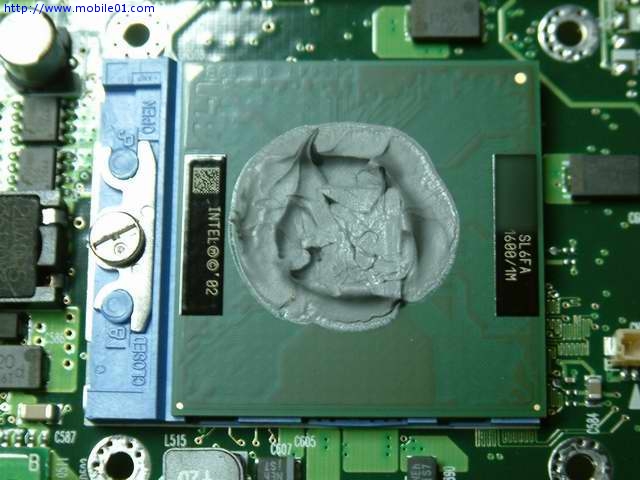

CPU腳座近拍

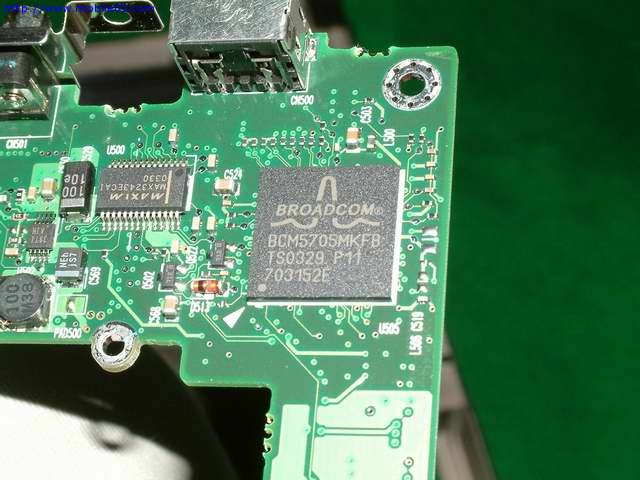

Broadcom NetXtreme Gigabit Ethernet晶片


再來一張亮眼的CPU近照


前置mic及耳機的主機板部份照

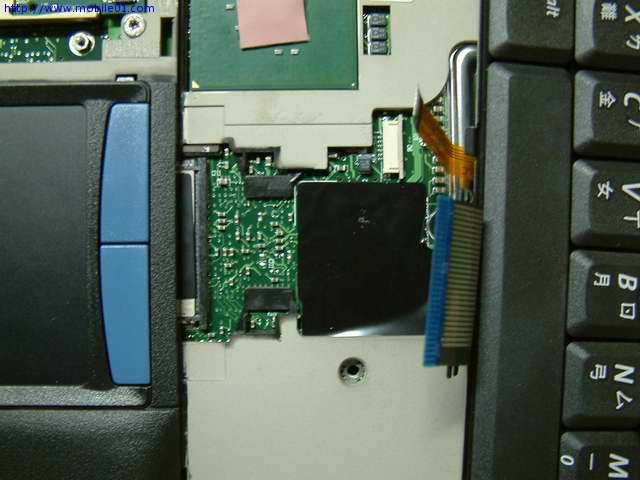

機身上蓋之touchpad與主機板的接頭


鍵盤與主機板的接頭

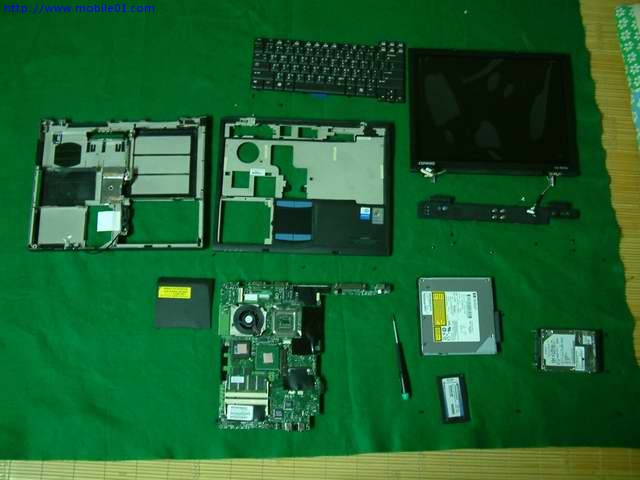

大部分解圖這是小弟我大部分解來最詳細的圖

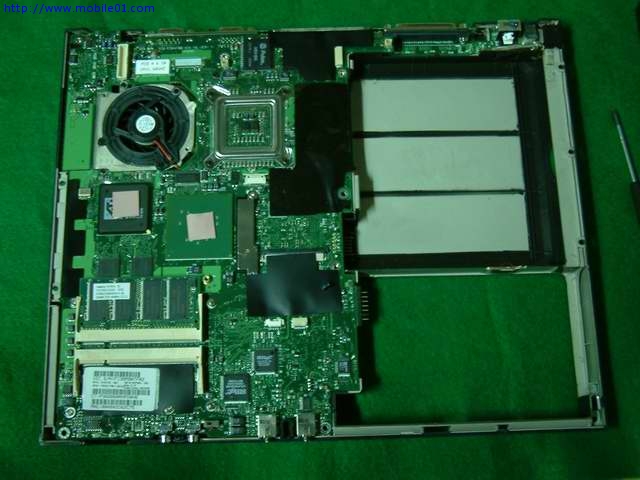

主機板含機身底蓋

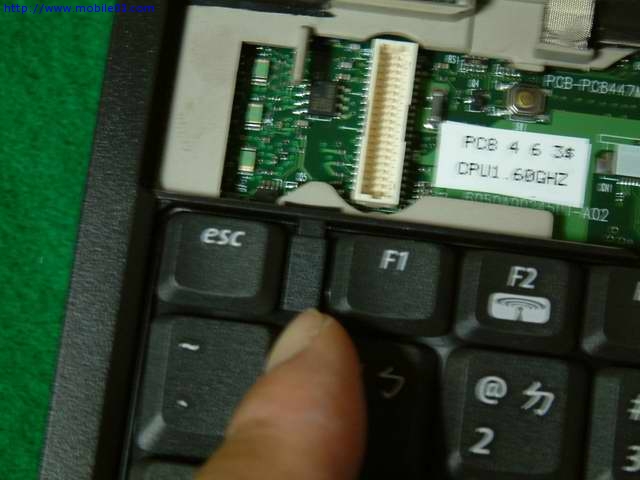

鍵盤的固定栓〈已開〉

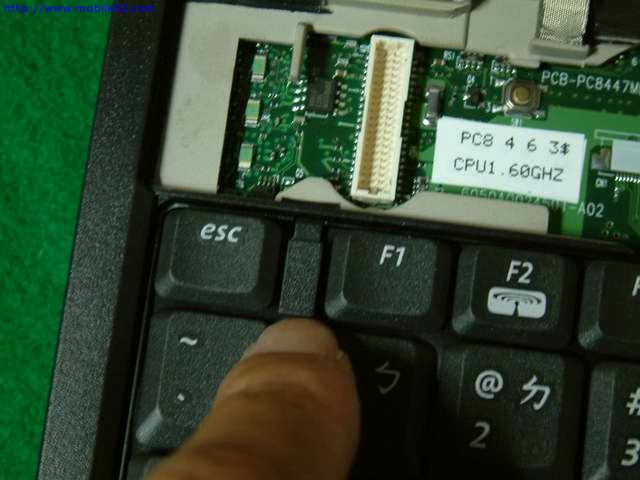

鍵盤的固定栓〈以關〉


拆卸無線摸組的第一步,卸下固定螺絲

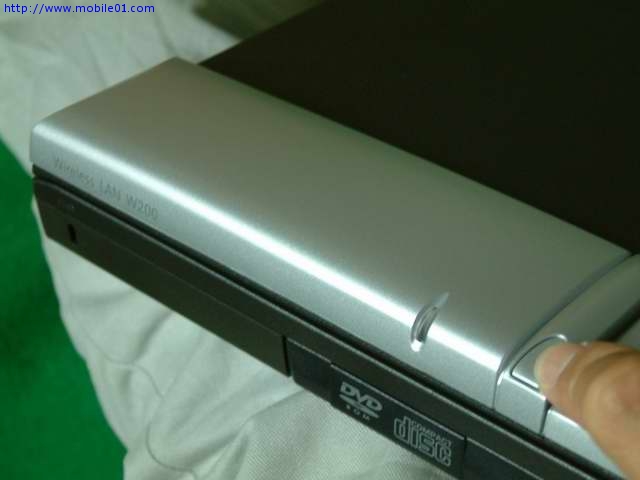

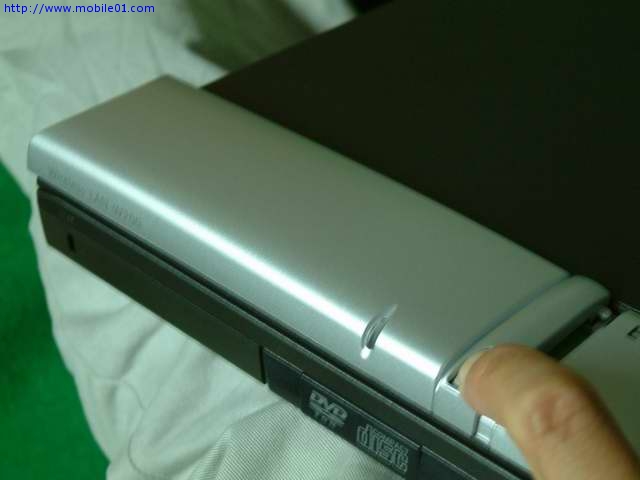

按下無線模組的釋放鈕


向外推

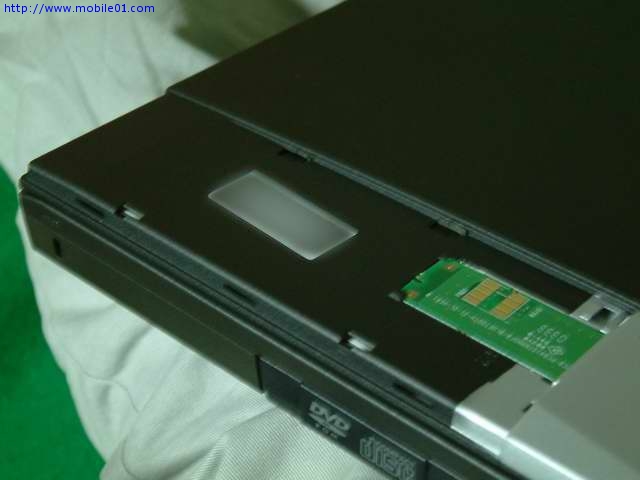

即取下無線模組,這個槽位即為MultiPort,除了接這個無線模組,HP還提供Bluetooth WPAN無線模組可供選購使用


取下的無線模組

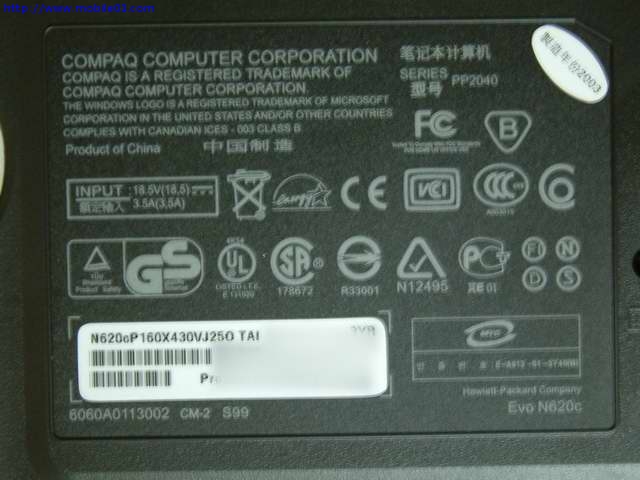

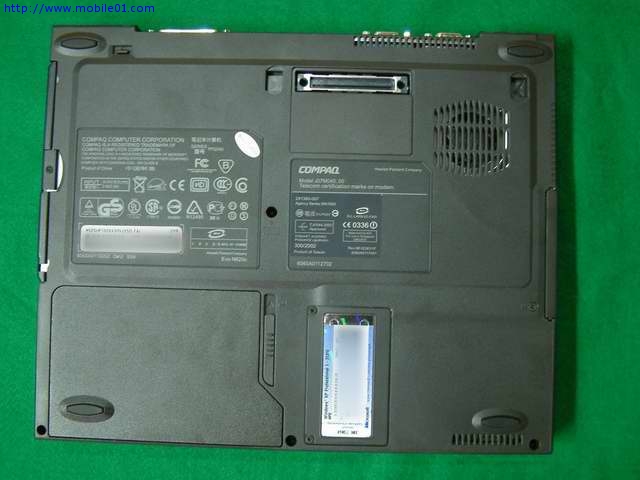

機器底面,看得出來沒啥蓋版可拆!倒是有個基座擴充連接埠,可用來擴充進階型或基本型基座,給你的NB加入更多功能

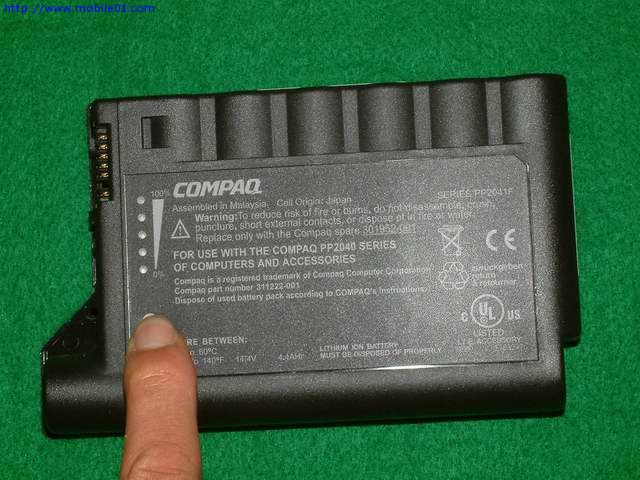

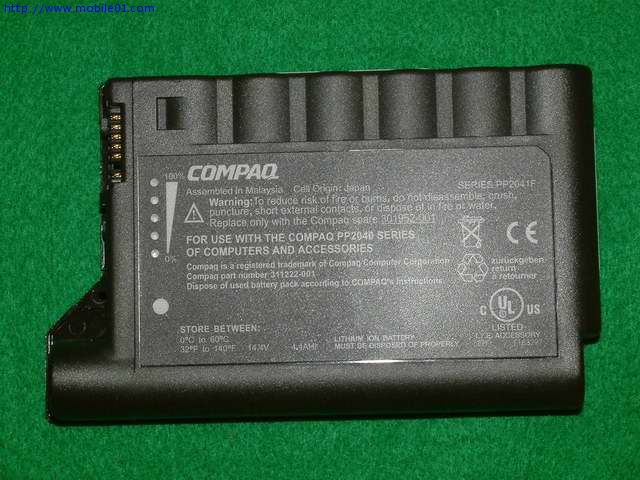

電池全觀,這個電池具有自我檢知電力存量的功能,按下store between左上方的白色圓點即可


按壓白色圓點之後即可有六個LED構成的電量指示中了解電池電力存量

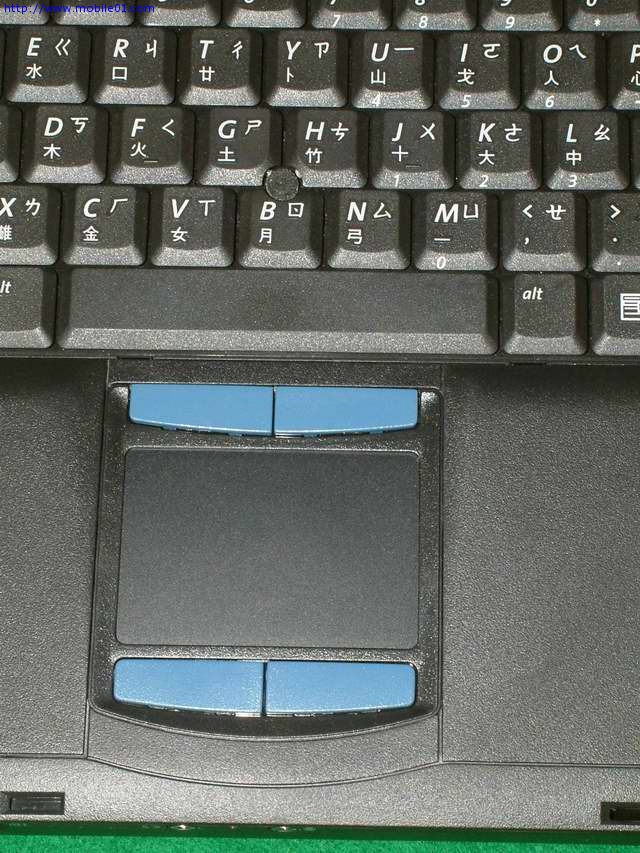

雙重點選裝置【touchpad與pointstick〈即鍵盤上的中原一點紅〉】


pointstick〈即鍵盤上的中原一點紅〉及其所對應的功能鍵

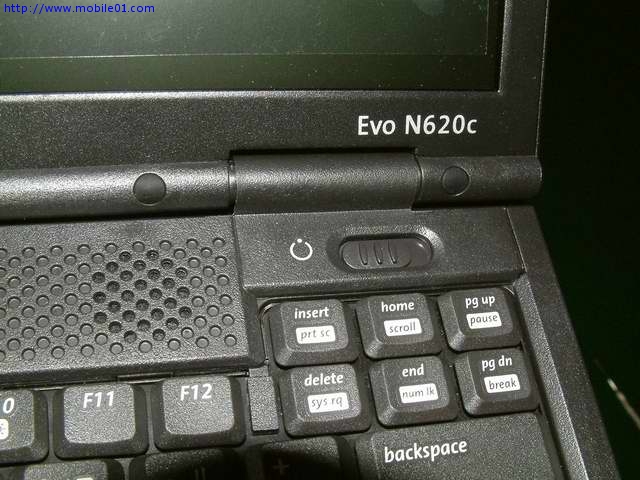

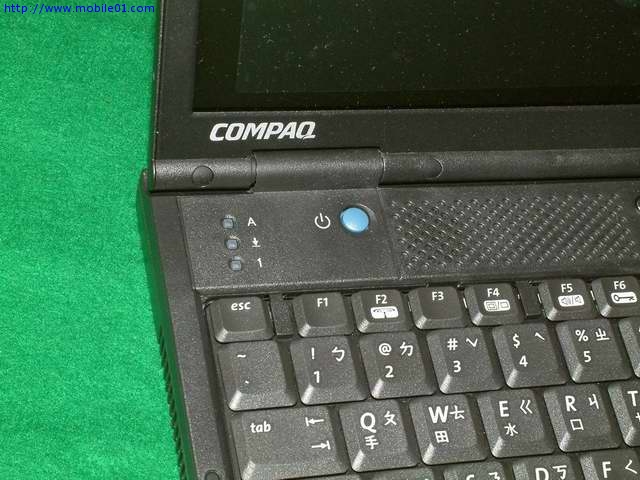

機身指示燈號及電源開關

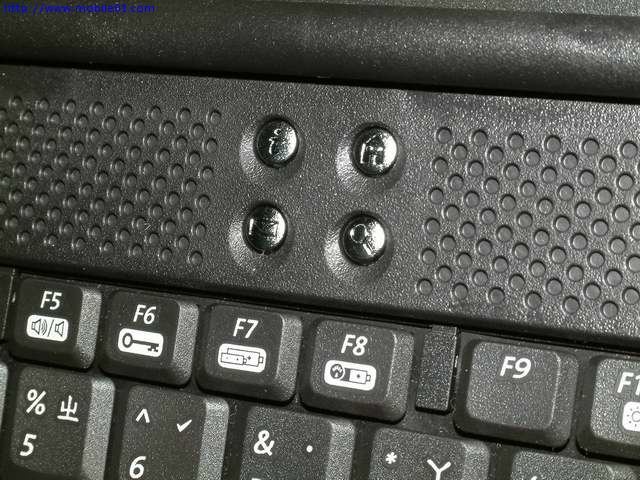

四個可程式Easy Access網際網路鍵

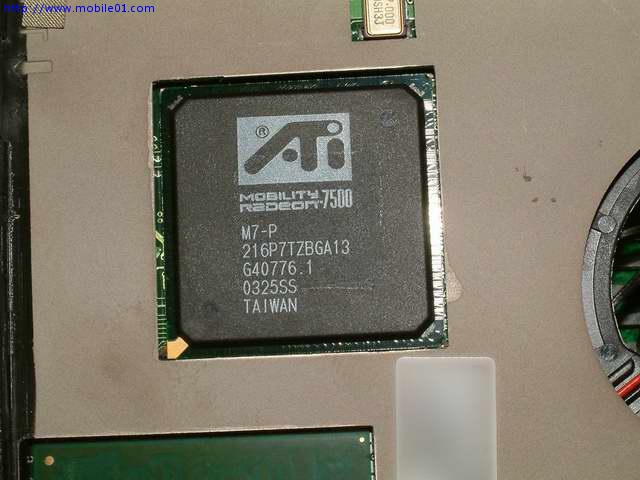

ATI Mobility RADEON7500(32MB)顯示晶片
Mobility Radeon 7500配備了以下的功能:

Radeon 7500 Mobility M7 GPU,時脈270 MHz電壓1.5V
LVDS(低電壓差分信號,LowVoltage Differential Signal):QXGA2048x1536,Quad Extended Graphics Array)
64MB 128-bit DDR Video Ram,時脈210 MHz
變形,剪裁與光影支援
兩個3D合成管線
每個像素有3個材質
POWERPlay支援
HydraVision支援
LVDS:UXGA(1600x1200)
TMDS:UXGA
2X/4X AGP支援
TV輸出
VGA(640x480)輸出支援
動態電壓與頻率調節(Dynamic Voltage and Frequency modulation)
頁框調變(Frame Modulation)

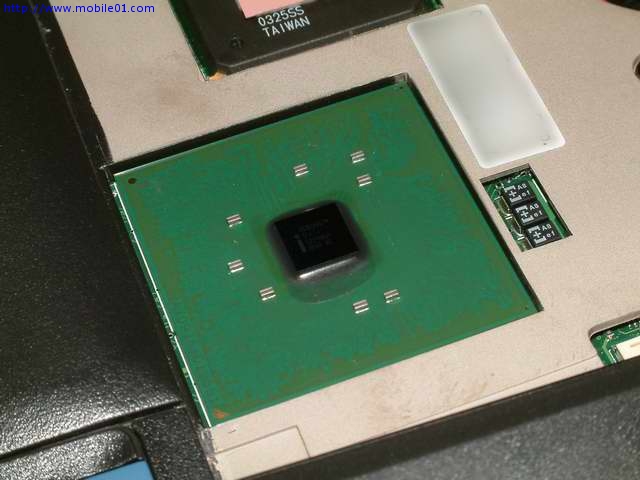

Intel 855PM之北橋晶片組

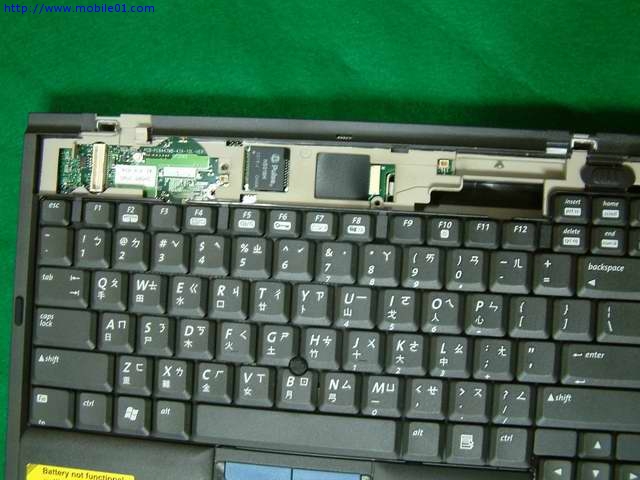

待機開關

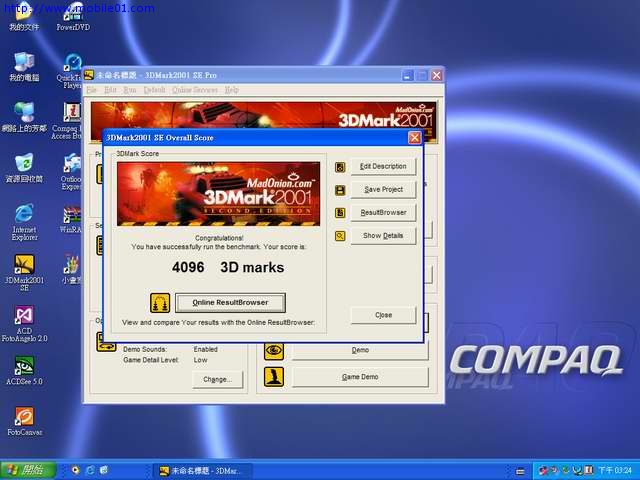

3D2001 SE測試結果,礙於7500的核心並未完全支援DirectX8,所以僅得4096分

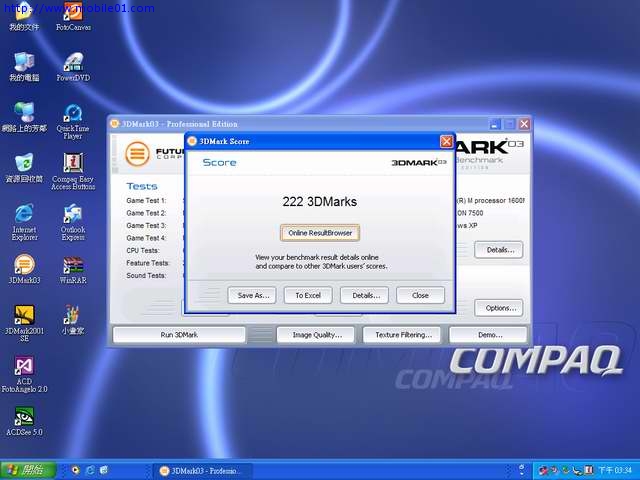

3D03測試結果,礙於7500的核心僅完全支援DirectX7,所以測試結果不盡理想僅得222分

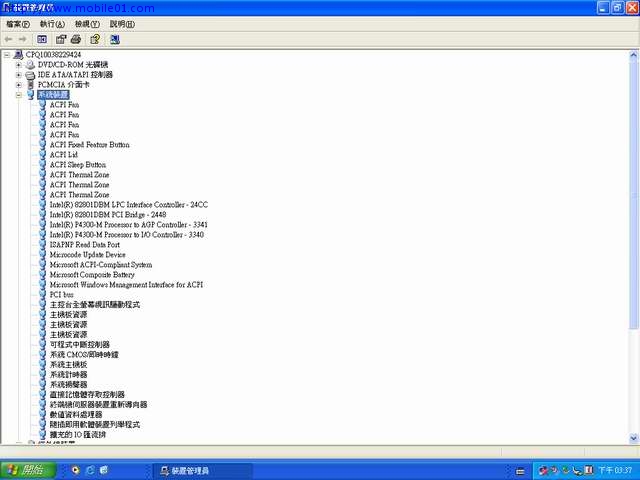

系統裝置,Intel 855PM晶片組在XP下的詳細裝置為Intel P4300-M

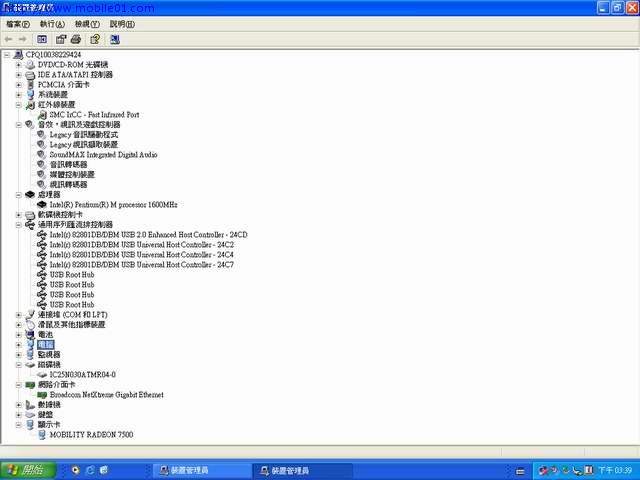

確實的點閱,Fast Infrared port、SoundMAX intergrated digital audio、Pentium M 1.6GHz、Broadcom NetXtreme Gigabit Ethernet、ATI Mobility Radeon 7500

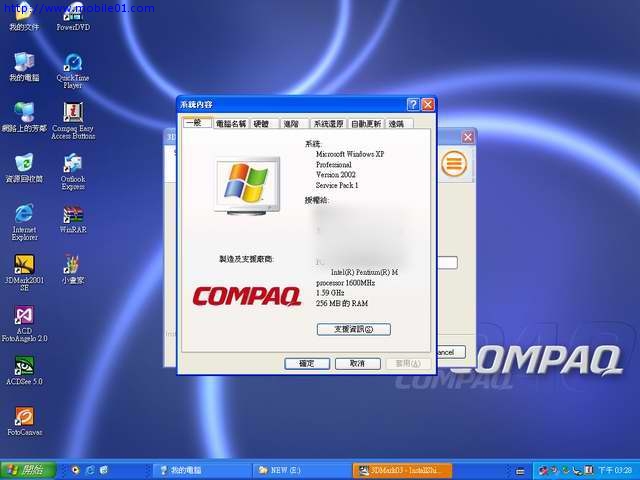

winxp驗明正身,正港的Pentium M 1.6Ghz、256MB記憶體

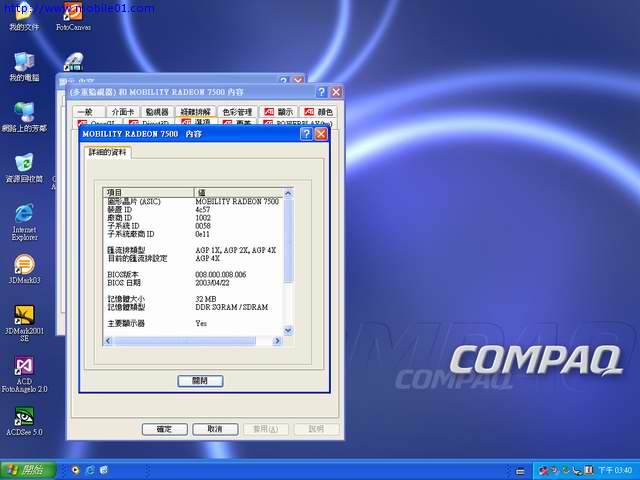

ATI Mobility RADEON7500驅動明細〈AGP 4X、32MB視訊記憶體〉



總結
1.在taiwan cnet.com中有一篇pentium m系列的NB性能測試,有興趣的人可以參考一下
2.這台NB的DC-in外接電源接頭異常的鬆!不小心動到外接電源線,接頭就掉下
3.這台NB具備了Centrino三大原件中的Pentium M CPU、855PM晶片組,獨缺Intel Pro /wireless 2100 3B 無線網卡,改以Compaq Wireless LAN MultiPort W200無線網路模組取代,或許有它成本上的考量,也因此無法加上Centrino的銘牌Logo
4.這台NB的無線收訊還不錯,但我用它來設定D-link DWL-2000AP時,透過無線網路將基地台的韌體更新為2.04版後,奇怪的事就這樣的發生了!從此這台AP跟這台NB永遠搭不上線!即使我將AP移的很靠近NB再測試,也一樣兩者完全搭不上線!問了D link,他們說2.04版的韌體經由他們做過一連串的測試,一切都很穩定!見鬼了!那不就是這個NB無線模組相容性有問題了!
