DIY怪兵器─改良式牛角閃燈分光器!


前幾天新聞撥報台南永康台糖三崁店糖廠有保育類的諸羅樹蛙,剛好被一位前輩看到這個新聞,當天晚上前輩跟我提起這個新聞,我也跟他討論了一會….沒想到前輩就興致沖沖的約我隔天一起去三崁店糖廠拍攝樹蛙,回程去茄萣買魚丸。

隔天前輩還約了另一位前輩(吳老)一起去,早上8點半一行人就由前輩開著吉普車風塵僕僕的出發了。 結果,因為我們太衝動,沒有先了解樹蛙的習性。 在非樹蛙繁殖期的冬天出發去拍攝….當然是槓龜回來了。

回來後我就開始想,如果今天去拍攝….雖然我有SB800,不過沒長焦鏡的狀況下(目前只有騰龍A16+Nikkor 35mm f2),加上SB800沒有用離機閃燈架的狀況下,拍攝上應該也有一定的難度。 於是無聊爬文(之前就頗想要入手一隻環型閃燈),剛好爬到有人提出能自製”分光器”這東西….接著就一步一步的爬文。

之後就發現以下這兩篇文章….第一篇由陳致賓前輩發表的DIY‧永松金牛角,這篇提到這個分光器是由彭永松老師為初版的設計者。 第二篇則是由Tracer前輩發表的彭永松老師的金牛角(分光器)實做紀錄--室內篇,這時我才開始興起自己也來製作一個分光器的想法。 但是單純的COPY不是我的作風…當然是要想辦法改良啦! 於是….請各位看倌繼續往下瞧!


原本的分光器主要的缺點:

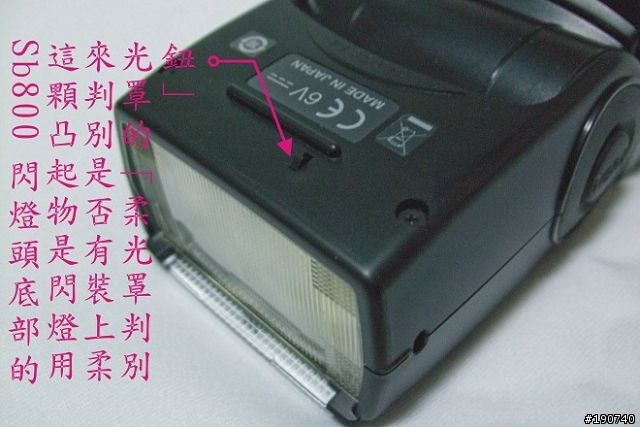

1. 兩位前輩皆提到必須由機身增加閃燈出力,在下一看到這段就猜想應該是兩位前輩沒注意到SB800閃燈頭底下有個”柔光罩判別鈕”,用來判別閃燈是否有裝上柔光罩(閃燈會自動調整出力)。

2. 由兩位前輩提供的照片來看,分光器開口似乎不夠大。

3. 如果可以微調色溫應該不錯。

4. 如果可以不經過分光器,可以閃燈直打更佳。

5. 由Tracer前輩提供的實拍效果,如果可以更柔和點更佳。



材料:

1. A4尺寸資料夾兩個(取其資料夾尼龍材質的”塑膠皮”,尼龍材質很耐用)X2(單價20元左右)

2. 霧面塑膠板X1(單價5元左右)

3. 魔鬼粘X1(9乘9有賣,一組39元)

4. 強力膠X1(別拿來吸食唷…0.0a)

5. 白色紙膠帶X1(一捲20元)

6. 鋁箔紙(家樂福有再賣整捲式的)


改良1:

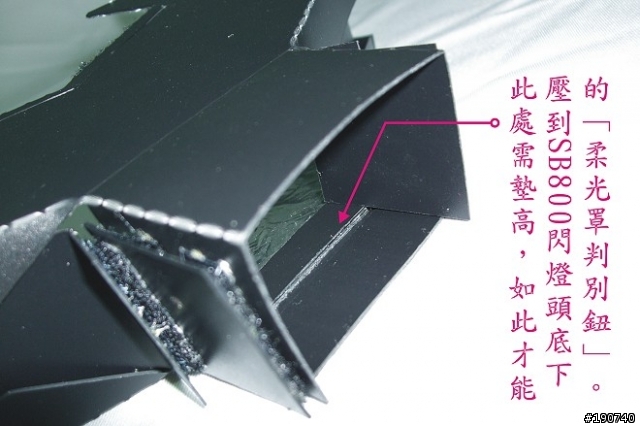

上圖提到,分光器的閃燈接口處,裡面必須墊高,如此才能觸發閃燈的”柔光罩判別鈕”,使得閃燈自動調整出力。

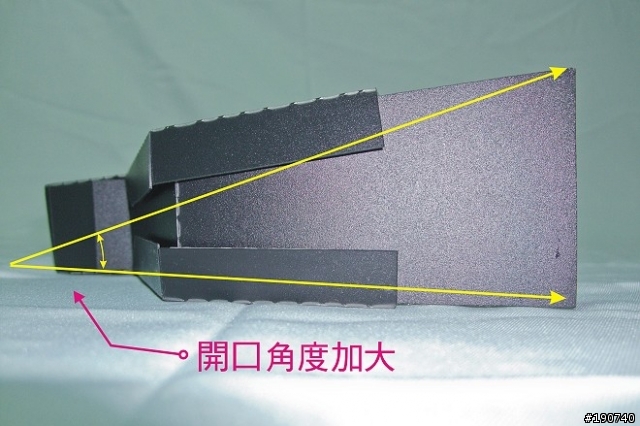

改良2:

增加分光器的開口,使補光的面積更廣些。

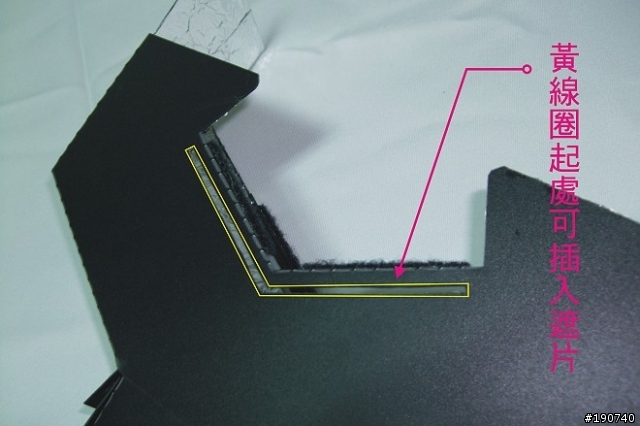

改良3、4:

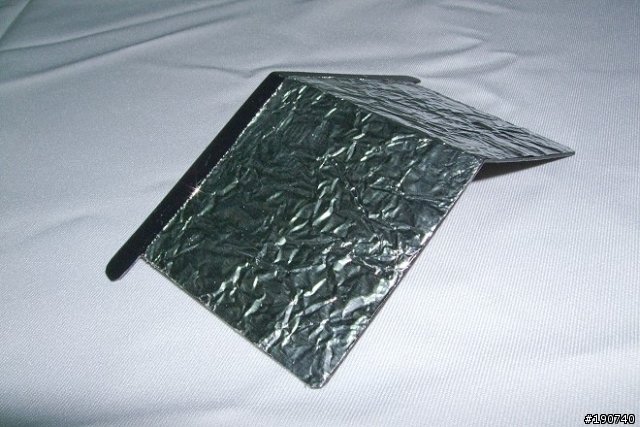

只要將遮片拿掉就能直打,而遮片的材質能更改成有色的卡紙或是半透明霧面的材質增加柔光效果。

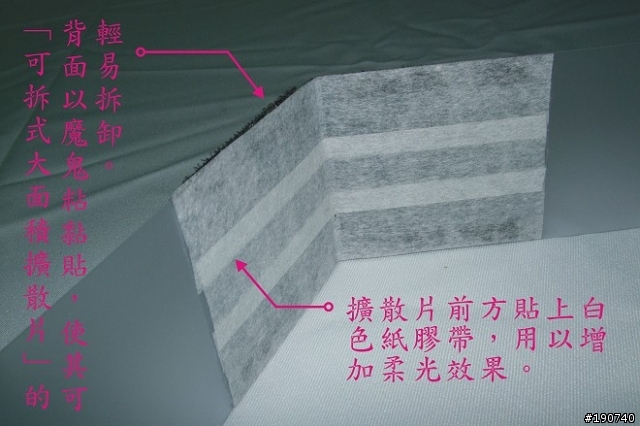

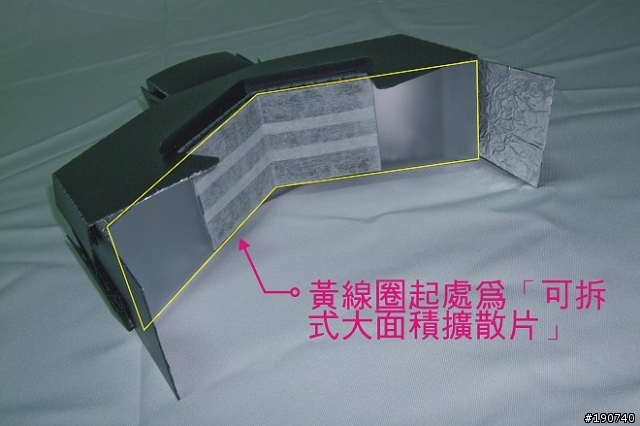

改良5:


其實前輩已經做到可拆式,但是可能沒想到可以這樣應用,而在下將擴散片加大到”分光口”處,使其可以更加擴散。 而擴散片的中間也使用一般西藥房就可以買到的白色紙膠帶貼上,增加柔光效果。

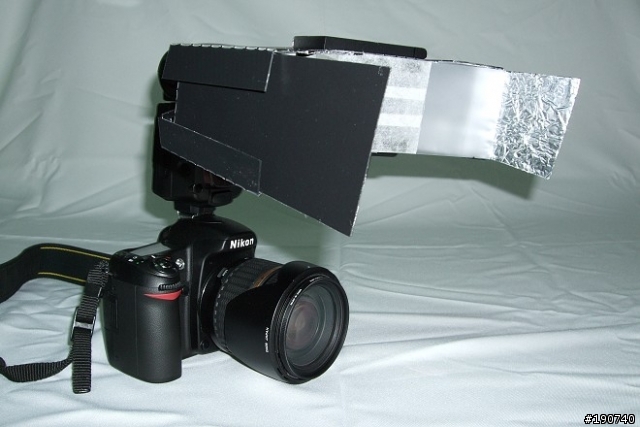

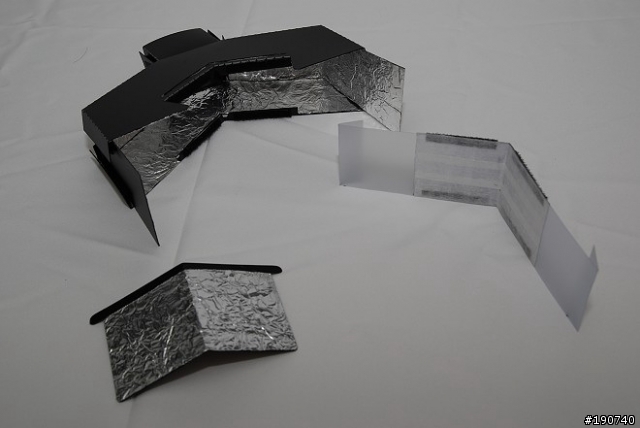

完工&組合:


到此已經完工,整整製作了5~6個小時,期間還買錯材料….不過整體費用扣除買錯的部分,花費大概200元以內。


我想看了在下這麼多廢話,還斗膽提出前輩的分光器缺點,大家一定很期待看到實拍測試,看看是不是真的像嘴巴說的一樣有料! 還是只是單純的嘴砲! 廢話不多說,直接看測試!

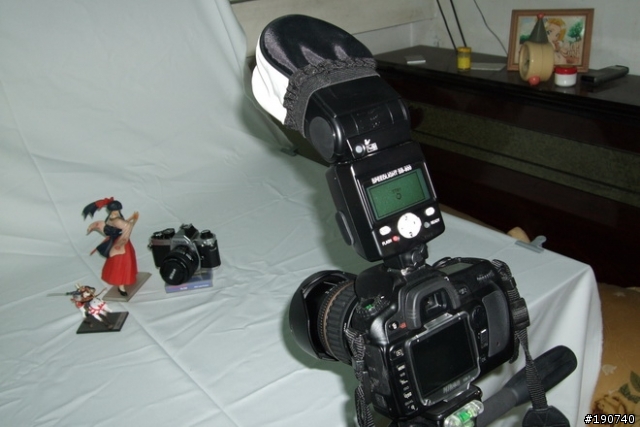

測試條件:

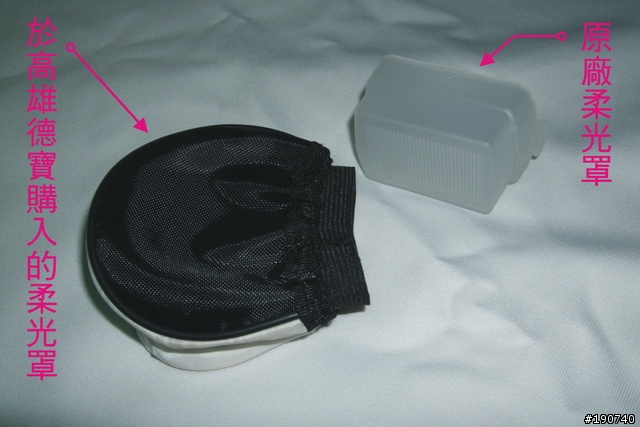

如上圖所示,主要的測試樣本於在下的自製攝影棚內,上腳架完成測試拍攝。 測試對照樣本組中還有加入原廠柔光罩&於高雄德寶購入的柔光罩做比較,提供各位同好了解差異性。


使用的器材&設定參數:

1. NIKON D80+騰龍A16

2. 光圈=F8

3. 快門=1/125秒

4. ISO100

5. 自訂白平衡5600K

6. 閃燈出力+0

7. 棚拍部分都是於在下的自製攝影棚內,上腳架測試,後面的隨拍則是同上條件下手持拍攝。



實拍測試:

SB800直打



SB800+原廠柔光罩直打



SB800+牛角分光器無加遮片直打



SB800+牛角分光器有加遮片直打



SB800+德寶柔光罩直打



SB800+德寶柔光罩60度跳燈



SB800垂直跳燈



SB800向後60度跳燈



SB800直打(模型隨拍)



SB800+原廠柔光罩直打(模型隨拍)



SB800+牛角分光器無加遮片直打(模型隨拍)



SB800+牛角分光器有加遮片直打(模型隨拍)




個人主觀的效果評析:

1. 在下覺得,改良前後再柔光柔影的效果上差異不甚明顯,主要原因也是原本改良前的效果其實已經不錯了。

2. 改良前、後最主要的差異在,有沒有+遮片的差異。 仔細觀看樣本,我想看倌應該會發現…不加遮片時,主體左、右兩側消影的效果較好,且光線因為中間的擴散片的柔光效果,讓主體的正面看起來比較柔和漂亮! 但是此打法的缺點在背景距離主體較近時就露餡了….背景的陰影明顯因為正面光比較強,影子比較銳利明顯。 又,在背景距離主體較近的的狀況下,加了遮片的樣本,明顯看到背面的影子柔和了些。

3. 在下認為,改良後打燈方式的選擇更多了。 我想遮片的多樣化應用是可以期待的,因為在下製作這個分光器+分享文已經消耗太多的時間和精力,遮光片的應用有時間在下如果有做時…再分享吧!

4. 改良後,閃燈自動判定是否有裝上牛角分光器的效果上應該不容置疑吧! 主要原因應該是在閃燈頭底部的判別鈕上!


這次的牛角分光器製作還算成功,幾個同好也對在下表示效果超出預期。 我想下次如果有預算,入手一隻AF-S VR Micro Nikkor ED 105mm F2.8G(IF)。 預算不足時,入手一隻二手Ai AF Nikkor 28-105mm F3.5-4.5D(IF) 搭配上牛角分光器,應該是CP值頗高的方法。

最後,還是要感謝彭永松老師、陳致賓前輩、Tracer前輩提供經驗和分享的資源,能讓後進更簡單快速的DIY出實用的怪兵器! 以上如果引用不當,煩請告知在下,在下會馬上拿掉連結或引用,謝謝!



~ 慧劍禪心2008.01.03 ~
