前幾天買了台 Sony 陶瓷白 40GB, 主要目的是想要用它來看藍光影片, 其次是玩 PS3 遊戲
但是我使用的影音設備都是最基本的設備, 視訊部份使用電視盒接 S 端子 (之後改接色差)
再用電視盒的 D-Sub 輸出到 ViewSonic VX2245wm 22" 寬螢幕 LCD
音訊部份使用電視盒接 RCA 音訊端子, 再由電視盒的聲音輸出到 LCD 的內建喇叭上
用這樣子的方式看藍光影片, 玩 PS3 遊戲, 看到的影像模模糊糊, 聽到的聲音都只有 2 聲道而已
覺得太浪費了這台 PS3 的聲光效果, 從此又開啟了我的敗家之路....

影像部份考慮將目前的 LCD 換成 24" 的 LCD, 目前看上 BenQ 的 T241W, 因為有支援 1080p
而且可以使用 HDMI 輸入, 只要把 PS3 用 HDMI 方式輸出即可, 不用再忍受經過多次轉換的色差訊號
但是影像部份可能要過一段時間才能實現了, 目前 BenQ T241W 有降價下來到 15,500 元左右
只是因為之前除了這台 PS3 以外, 還買了 ASUS Eee PC, 變成這台螢幕可能要等好幾個月才能入手
不過這樣也好啦, 還可以等等看 24" 螢幕會不會大降價, 也可以再慢慢找其他有 HDMI 輸入的螢幕
另外為什麼不考慮 LCD TV? 等有需要再買吧, 以目前的狀況只有我自己一個人在使用, 小尺寸 LCD 就夠用了

音訊部份因為用 RCA 輸入給電視盒, 再輸出到 LCD 的內建喇叭, 用 PS3 看藍光影片只有 2 聲道
沒辦法有 Doiby Digital 5.1 聲道的效果, 剛好 PS3 有光纖輸出, 看看能不能用 PC 的音效卡做光纖輸入
剛好自己的音效卡可以光纖輸入 (音效卡為 Creative Sound Blaster Audigy 2 Value)
但是它的光纖輸入需要再搭配一個模組, 這個模組名稱叫做 Digital I/O Module, 字面上來看
就是可以經由光纖或同軸輸出入數位訊號, 只不過把這個模組接上音效卡, 再用光纖線接 PS3 和模組上的光纖輸入孔
不管音訊是幾聲道, 似乎只能以 2 聲道的方式經由音效卡輸出出來 (這一點是搜尋網頁時在某個網站看到的)
結果這個模組買了好像沒什麼用, 也沒辦法把自己的主機當作擴大/解碼器在用, 乾脆找找看有沒有獨立的解碼器可用
因為我自己的電腦接的喇叭是 Creative Inspire T5400 5.1 聲道的喇叭組, 目前都用在電腦上看 DVD 影片
所以可以利用音效卡和這組喇叭, 聆聽 DVD 的 5.1 聲道效果, 但 PS3 就沒辦法了...

找尋獨立的解碼器的同時, 本來也在考慮一般家庭劇院組的擴大器, 不過家庭劇院組的擴大器不太熟
而且看了一下, 喇叭部份都要另外再接線, 我的 T5400 喇叭組的線有的沒辦法換, 只好把找劇院組擴大器這個條件去除
再回到 Creative 那邊看一下, 看到了這一個產品, Creative Decoder DDTS-100, 正好符合我的需求
除了缺了一些擴大器上有提供的東西以外, 我也不用為了 PS3 再換一組喇叭組 (因為看了這一篇文章, 喇叭組 + 解碼器
市價要 9 千多到 13K 左右啊), 直接用 Creative 那台解碼器, 接上我現有的喇叭組
再將 PS3 用光纖輸出到解碼器, 就可以在 PS3 上聽到藍光影碟/DVD 影碟所播放出來的 5.1 聲道效果了

先附上官方文字介紹:

.可以7.1聲道輸出能力直接支援Creative多聲道喇叭系統
.支援多種解碼模式:DTS-ES、Dolby Digital EX、DTS NEO:6以及Dolby Pro Logic II
.先進的數位技術解碼能力,可解碼高達6.1聲道之聲音格式
.同時間可連接高達8組音效裝置,包含4組數位音效裝置以及4組類比音效裝置
.先進的數位技術可解碼6.1聲道之音效格式
 。Dolby® Digital EX
 。DTS®-ES (支援Matrix及Discrete模式)
 。Dolby Pro Logic II (支援Movie及Music模式)
 。DTS NEO:6 (支援Movie及Music模式)
.多樣化應用及高彈性連結支援
 。3組光纖輸入
 。1組同軸數位輸入
 。3組立體聲輸入
 。7.1類比輸入/輸出(需搭配內附之轉換盒)
 。2組耳機輸出
 。搭配多功能遙控器


光看到光纖輸入就有三組, 就不怕光纖不夠用啦, 還可以接三組立體聲, 這樣連 Wii 都可以接了
(但還是會不夠用, 因為可能除了 PS3 和我的電腦用光纖輸出以外, PS2 可能也會參一腳吧 )
看了一下 Creative 的官方線上購物網站, 啥米, 暫時缺貨, 只好往其他地方尋找
網拍部份有人在賣, 但是網拍有點風險, 再看看還有哪邊在賣, 用搜尋引擎找了一下, 又找回線上購物
只不過還是一樣是 Creative 的線上購物, 但變成在 PChome 商店街開的二店, 而且這一個東西竟然沒缺貨
留了言問了一下供貨狀況, 原來貨都從 Creative 出清到通路, 剩下通路庫存, 所以還有機會可以下訂
乾脆就直接下訂, 沒想到下訂完之後, 變成 "已售完補貨中" , 但價錢部份還算 OK 啦
官方網站的價格還比二店的價格貴, 但是二店的價格比網拍的貴幾百元, 基於風險考量, 還是選擇在二店下訂

隔了一兩天之後, 接到創新未來的電話, 說這一台必須使用升壓器才能使用, 所以隨貨會附一個升壓器給我
為何要使用升壓器, 是說這一台是從新加坡進貨過來的 (新加坡的電壓是 220V 吧??), 台灣地區用 110V
所以必須升壓上去才能使用這一台, 既然有這一個小缺點也只能接受了, 再隔了一天終於收到貨
而且還有發票, 發票還是 Creative 自己的發票, 這樣保固也比較安心, 網拍的還不一定有發票咧

所以, 洋洋灑灑寫了這麼長, 到底要不要快點開箱咧?

好啦好啦, 廢話寫太多可能都按「上一頁」或點其他連結看其他文章了, 直接進入開箱文吧


▲ 主角登場, 左邊是解碼器的包裝盒, 右邊小盒的是 Creative 另外提供的東西, 後面會提到

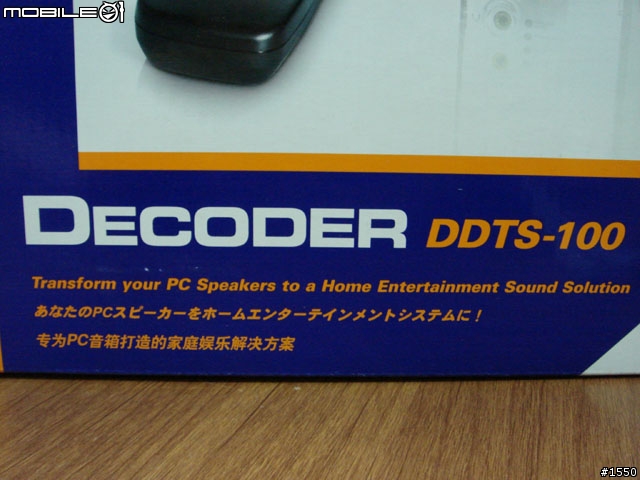

▲ Decoder DDTS-100, 專為 PC 喇叭打造的家庭娛樂解決方案

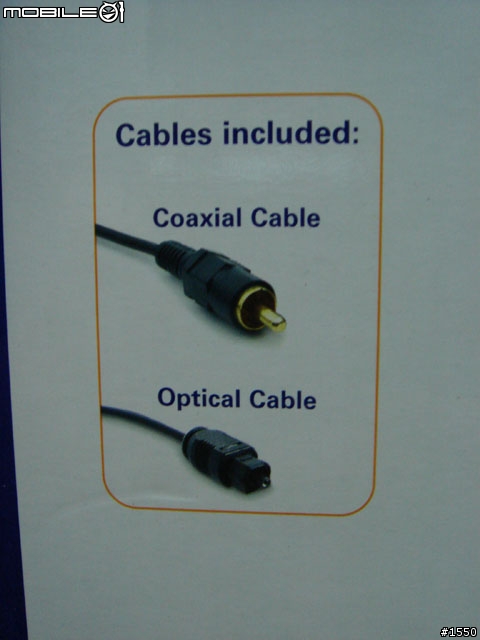

▲ 內附同軸和光纖兩種傳輸線 (結果之前還為了 PS3 買了條光纖線)


▲ 包裝盒左側文字

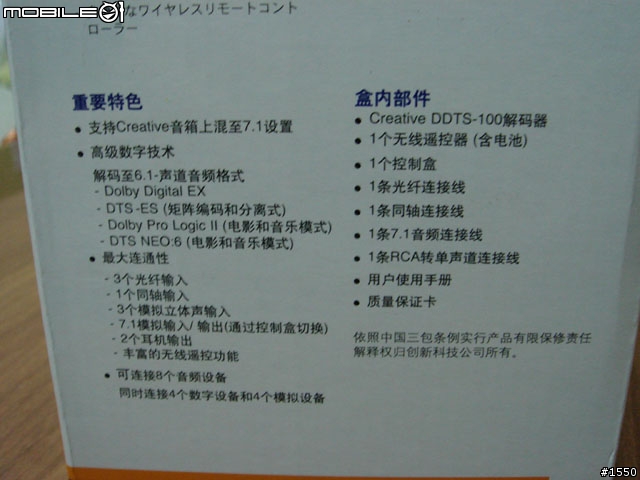

▲ 文字近拍, 左邊是產品特色, 右邊是產品配件內容


▲ 包裝盒右側文字含圖片

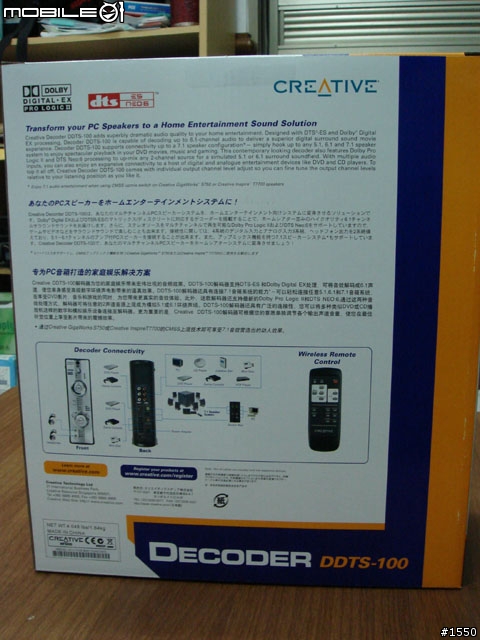

▲ 包裝盒背面

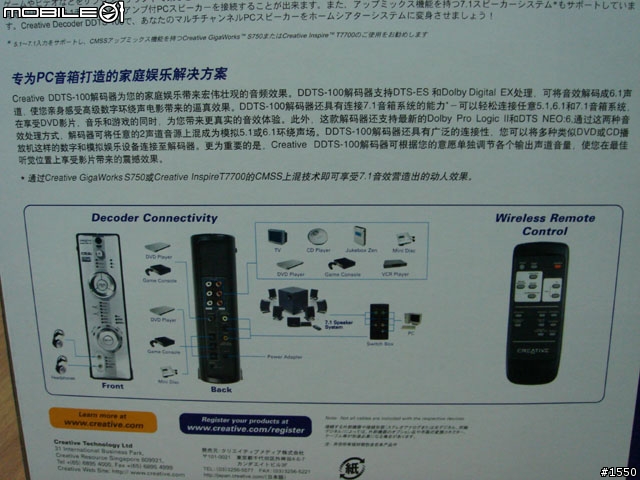

▲ 連接示意圖, 還有一隻遙控器

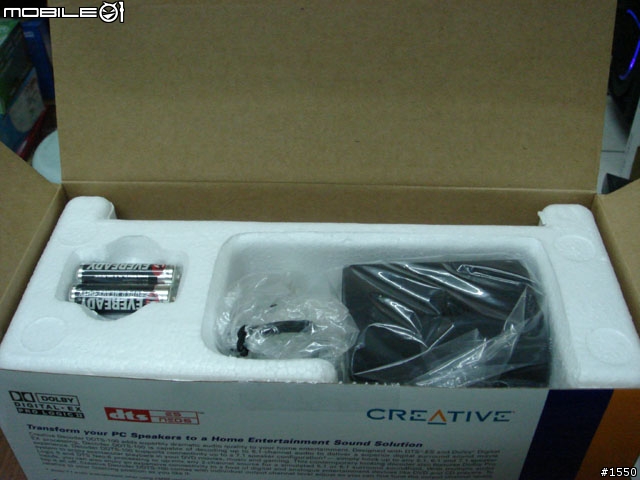

▲ 開箱嚕, 先看到兩顆 3 號電池和一個黑色的東西

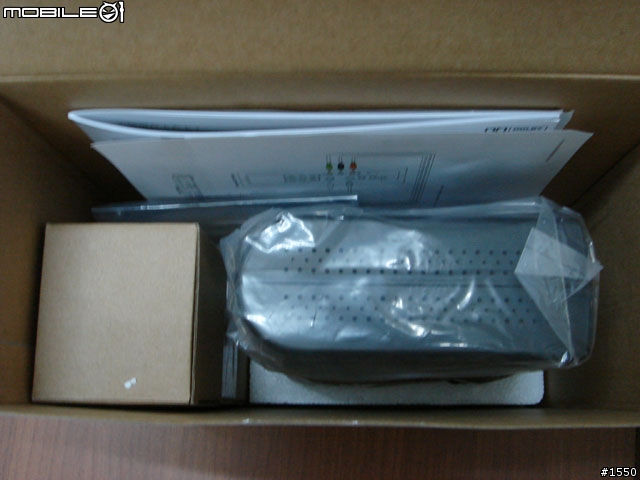

▲ 拿開保麗龍, 裡面還有東西

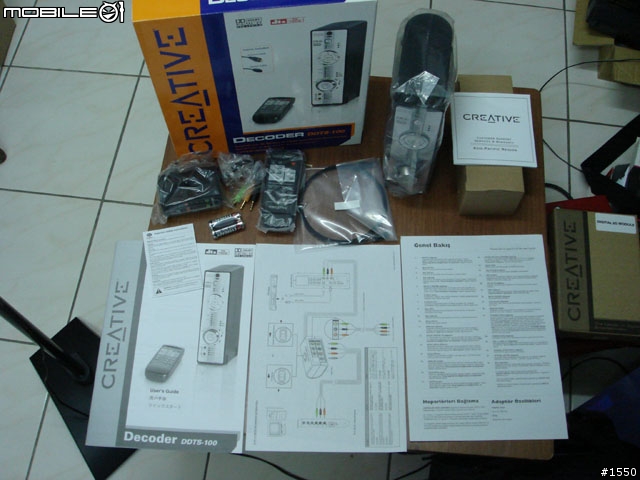

▲ 照慣例還是要全部拿出來清點, 雖然上蓋有用膠帶封死, 避免缺件還是要清點一下

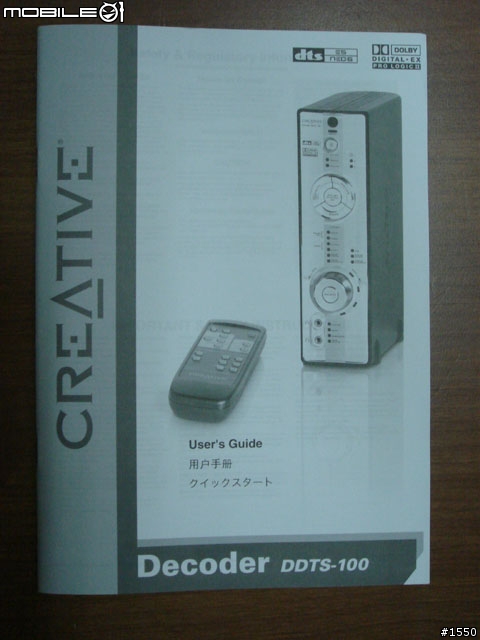

▲ 使用說明書, 好大一本

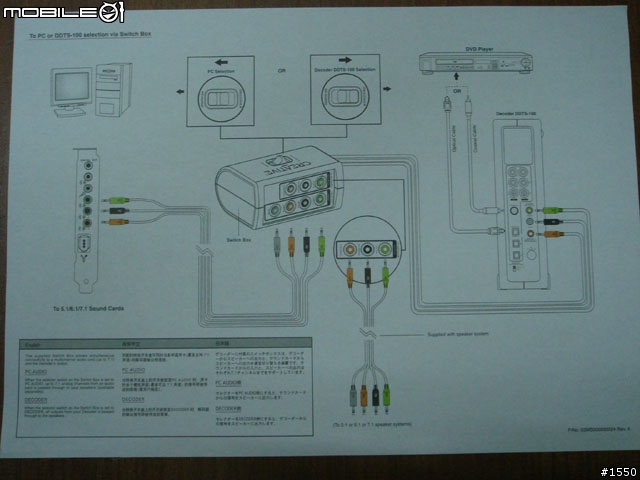

▲ 這一張紙印的是如何利用裡面附的轉接盒, 來切換電腦和解碼器的音訊

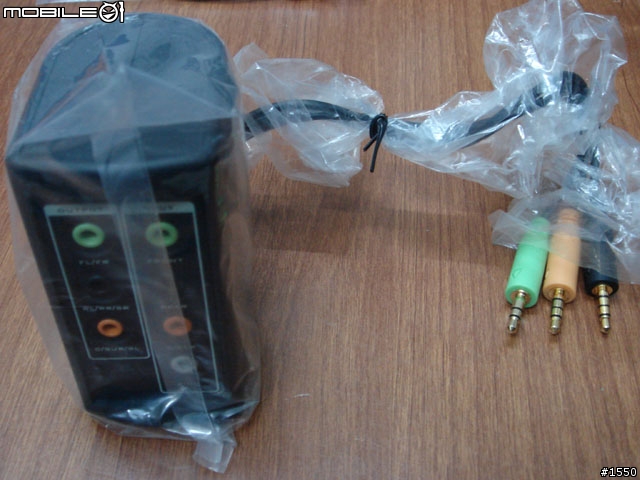

▲ 這一個位在頂端的保麗龍的黑色東西就是音訊轉接盒

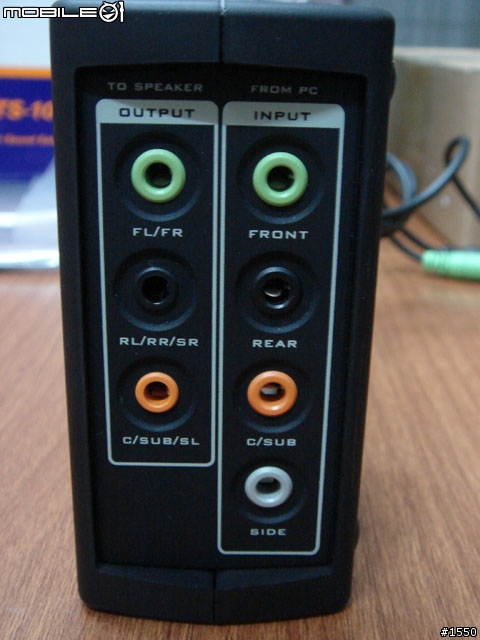

▲ 音訊轉接盒孔位近拍, 左邊 OUTPUT 接喇叭組, 5.1/6.1/7.1 聲道的喇叭組都可接
右邊 INPUT 接音效卡的 5.1/6.1/7.1 聲道輸出


▲ 音訊轉接盒的切換紐, 切到上面的 Decoder 則會輸出經由解碼器的聲音, PC-Audio 則無聲
切到 PC-Audio 的話, 就會輸出 PC 端的聲音, 解碼器的聲音就會變成無聲

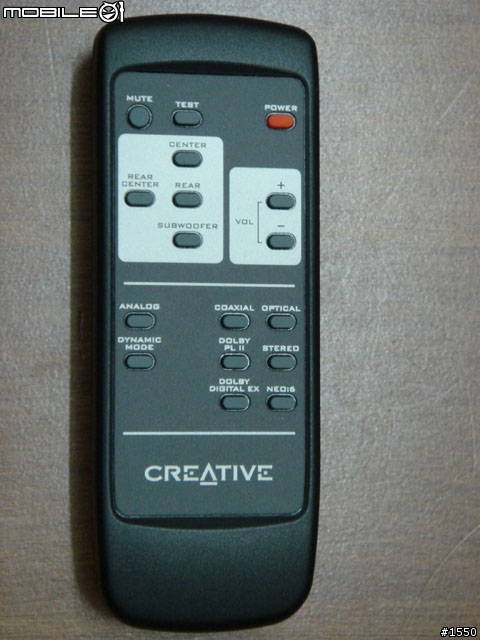

▲ 內附的遙控器 (忘記拍背面, 而且背面的電池蓋打開之後, 裡面還有兩顆電池@@
所以上面有一張照片送的兩顆 3 號電池應該是備用的電池)

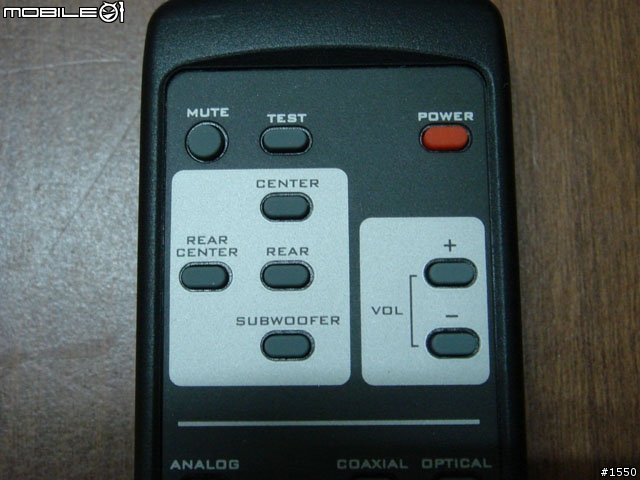

▲ 遙控器上半部, 灰底區域是調整音量大小, 也可以單獨調整前置/後置/低音喇叭的音量

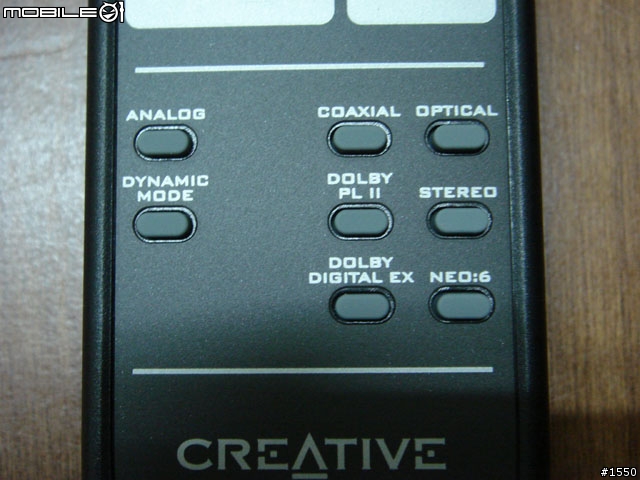

▲ 遙控器下半部, 用來切換音訊來源 (Analog, Coaxial, Optical)
以及音效模式 (Dolby PL II, Dolby Digital EX, Stereo, Neo:6)

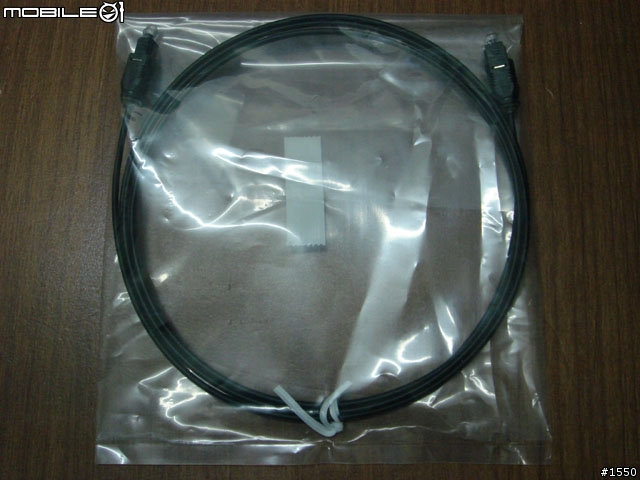

▲ 內附的光纖線, 線路部份好細啊, 不小心折到的話可能就廢掉了 (光纖靠的是光線傳送聲音啊)

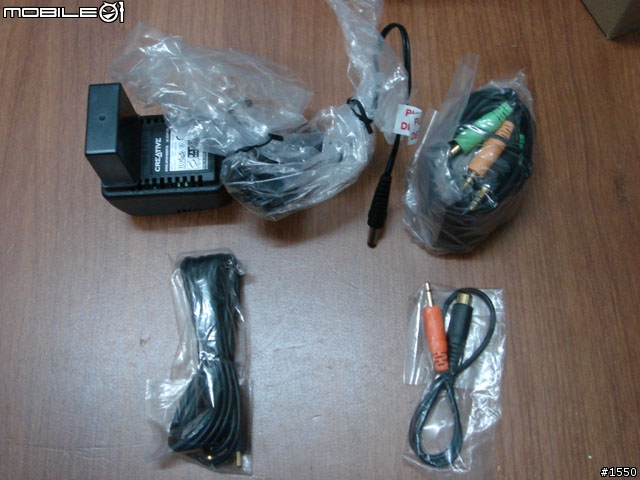

▲ 這些是在咖啡色瓦楞紙盒中的東西

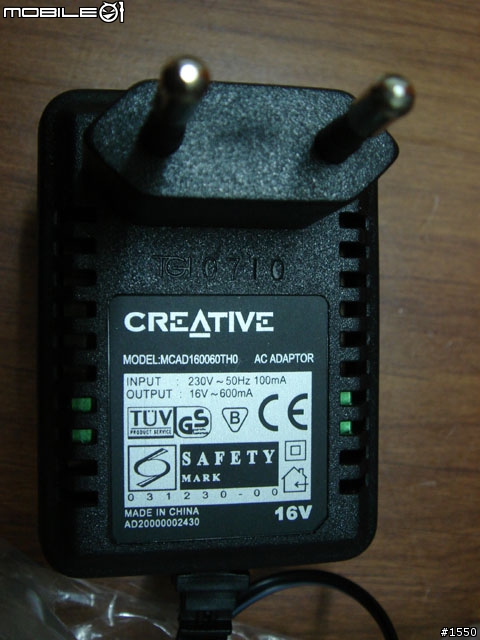

▲ 變壓器, Input 居然要 230V, 可見為什麼要搭配升壓器才能使用了

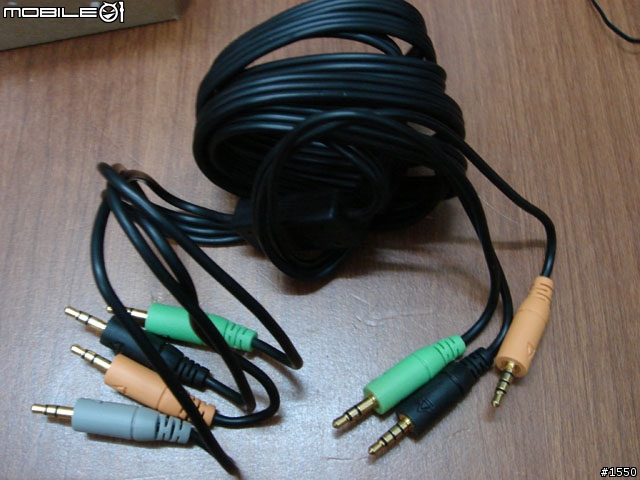

▲ 音效卡連接至音訊轉接盒的連接線

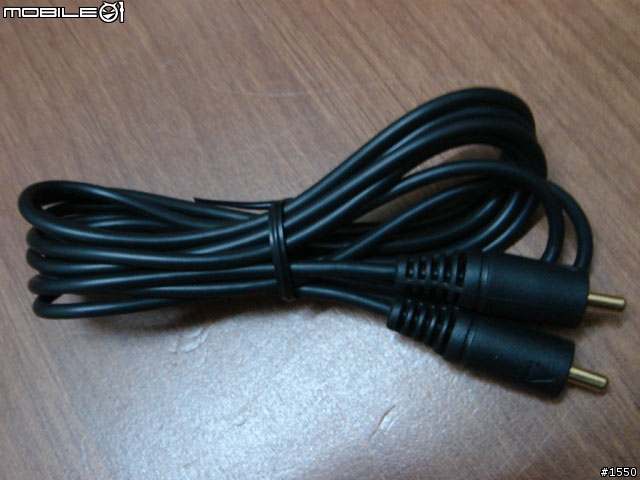

▲ 同軸連接線, 目前沒用到

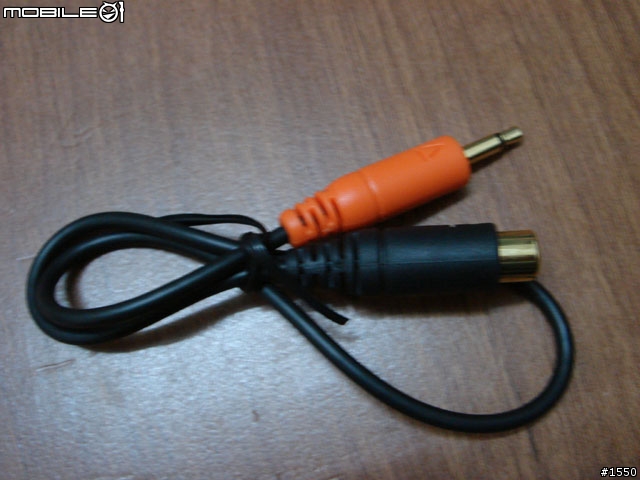

▲ 這一條好像是單音轉同軸的轉接線, 這一條也沒用到

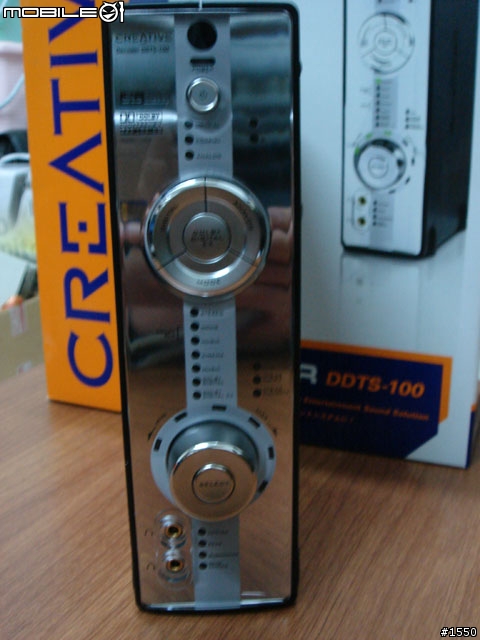

▲ 換解碼器本體囉, 正面有鏡面效果, 有些文字拍不清楚, 開閃光可能會更慘 (反光更大)

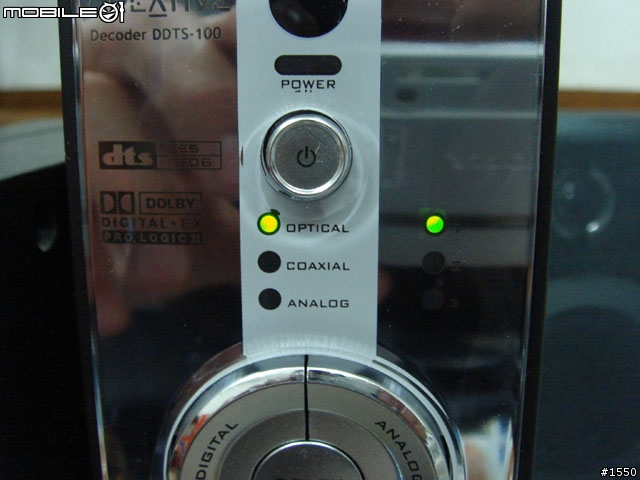

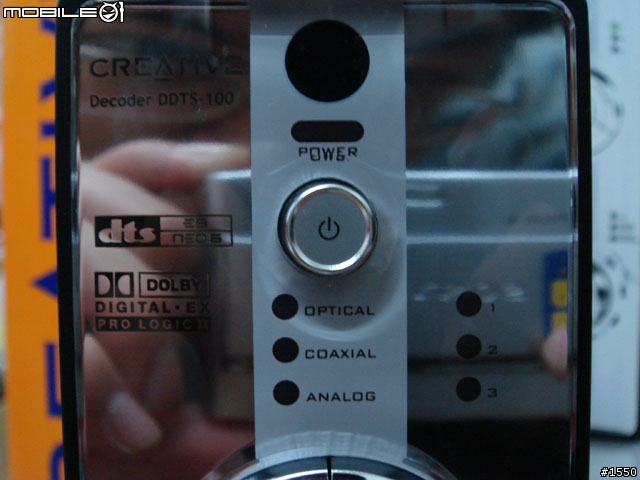

▲ 由上至下, 紅外線接收處, 電源開關, 光纖/同軸/類比輸入訊源顯示燈號
右邊的 1,2,3 為輸入的組別 (僅適用光纖和類比輸入)

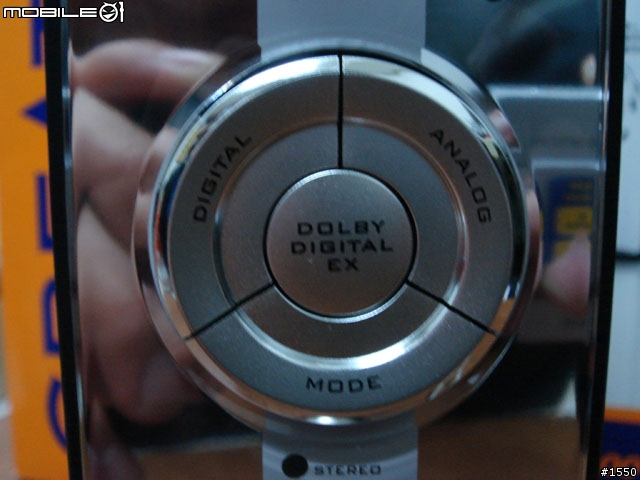

▲ 輸入訊源切換紐, Mode 鍵是用來切換該鍵下方的燈號

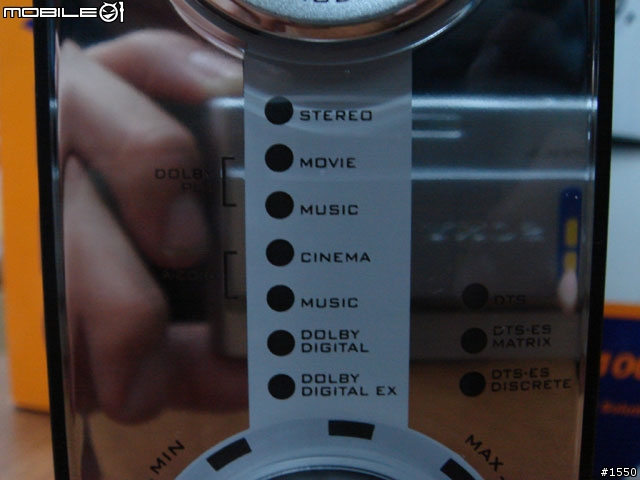

▲ 音訊模式, Stereo 為立體聲, 下面的 Movie & Music 是切換到 Dolby PL II 時的模式
再下面的 Cinema & Music 是切換到 Neo:6 時的模式
而下面的 Dolby Digital, Dolby Digital EX, 和右邊的 DTS, DTS-ES Matrix, DTS-ES Discrete
在光纖或同軸音訊輸入時, 音訊來源如果是上面的其中一個, 會解碼並顯示使用哪種音訊來播放

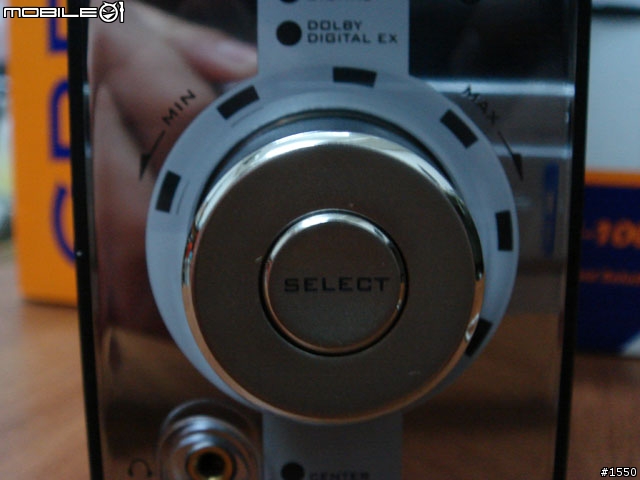

▲ 音量調整紐, 繞著調整紐旁邊的格子是音量顯示燈號

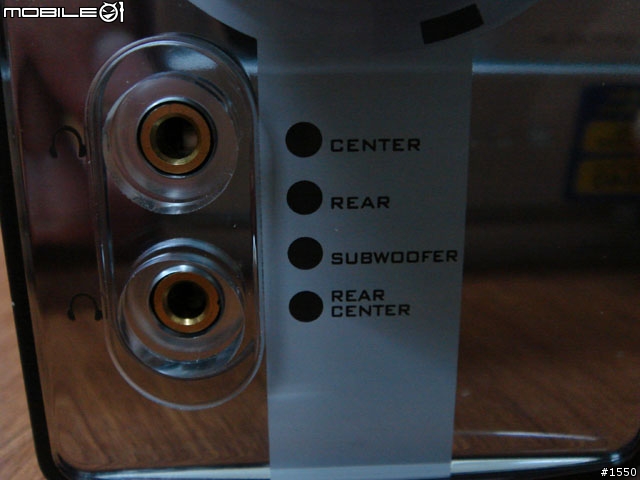

▲ 按音量調整紐的 Select 鍵可以切換這一處的四個燈號的喇叭並調整音量, 左邊的兩個孔是耳機輸出孔

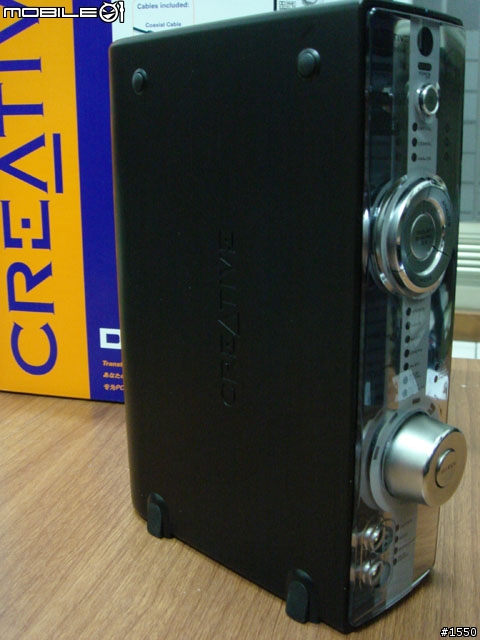

▲ 解碼器的右側, 可以平放

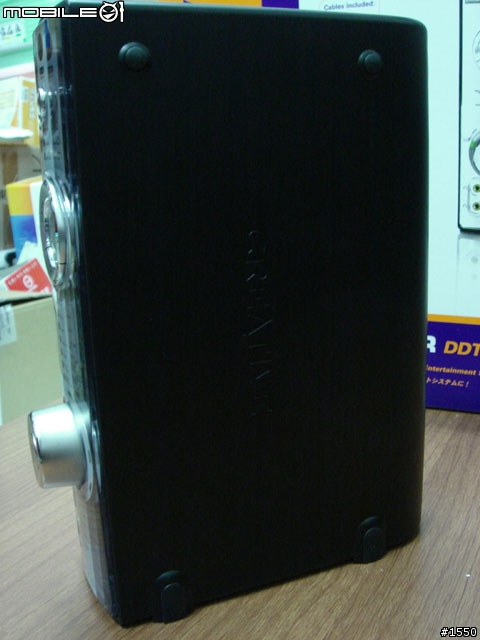

▲ 解碼器的左側, 也可以平放

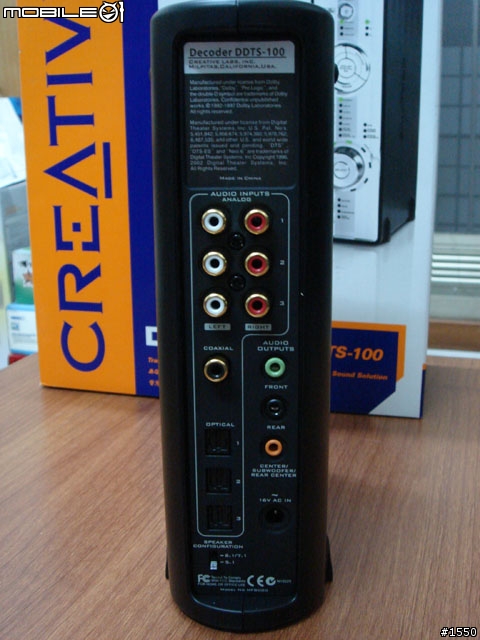

▲ 解碼器的背面一覽

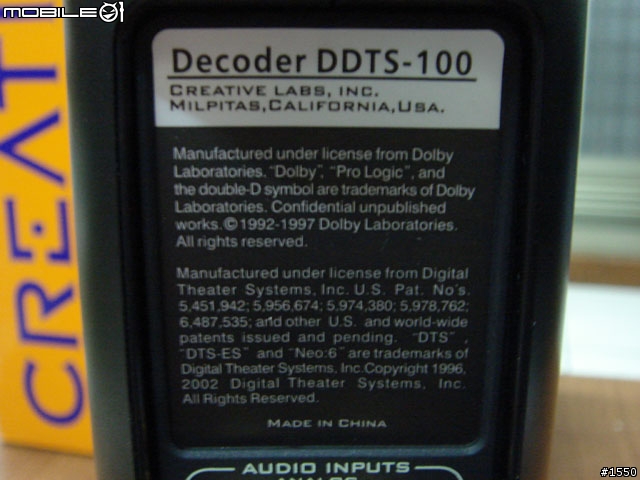

▲ 型號以及一堆文字

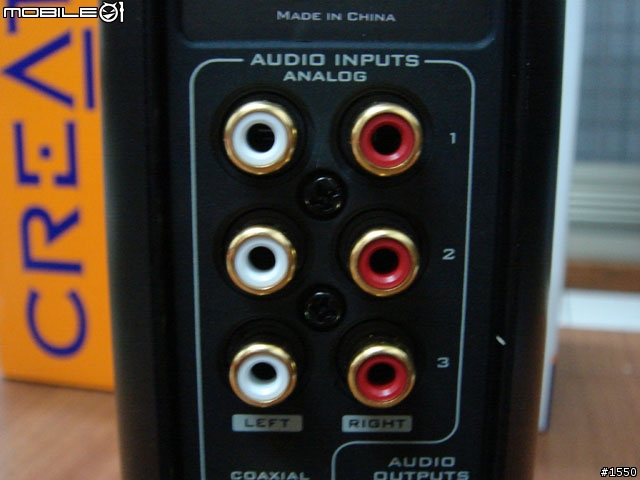

▲ 這邊可以接三組立體聲 (類比) 輸入

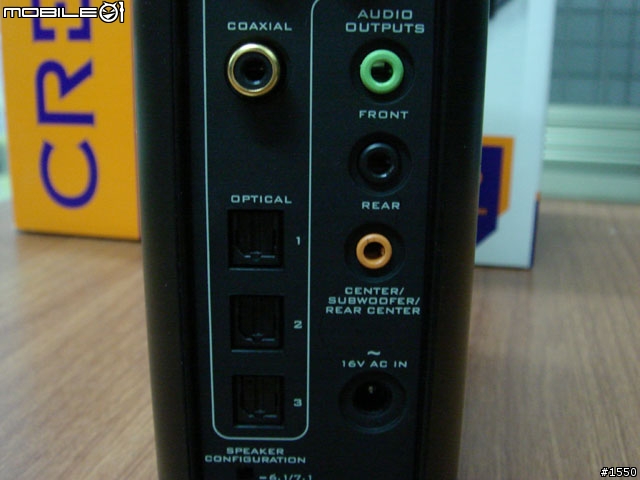

▲ 左邊可以接一組同軸輸入, 以及三組光纖輸入, 右邊是接音訊切換盒的地方
也就是輸入給解碼器的聲音, 會由這幾個孔輸出到切換盒, 再送出給喇叭


▲ 左下角是喇叭配置開關, 如果喇叭是 5.1 聲道的就切 5.1 聲道, 如果喇叭是 6.1 or 7.1 聲道的就切到 6.1/7.1
右邊的孔是變壓器輸入孔, 需輸入 16V 的電壓

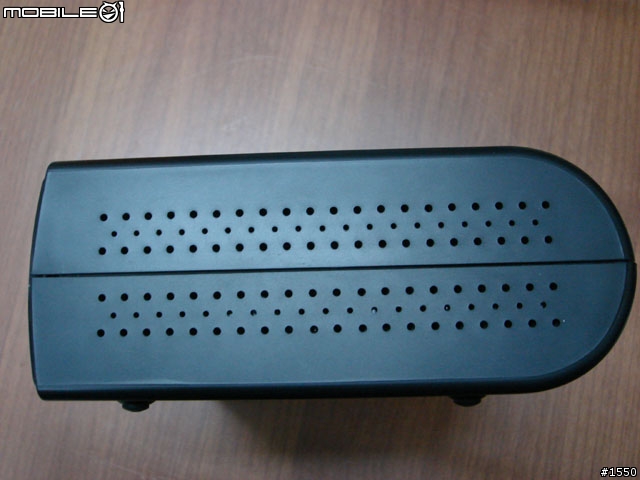

▲ 解碼器頂部, 有散熱孔

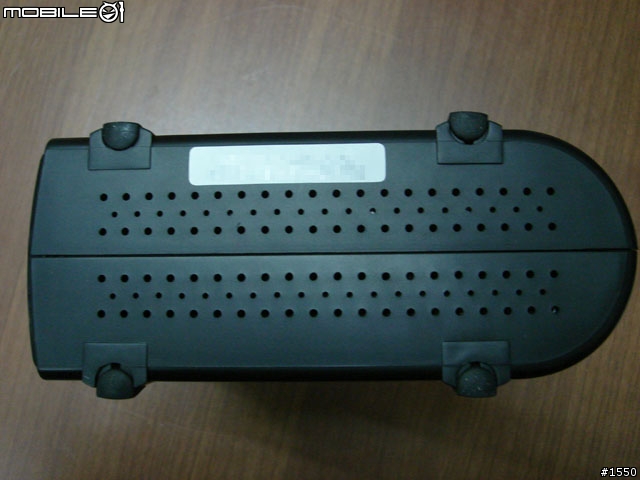

▲ 解碼器底部, 也有散熱孔, 還有四個橡膠底座, 所以這台站著躺著都可以

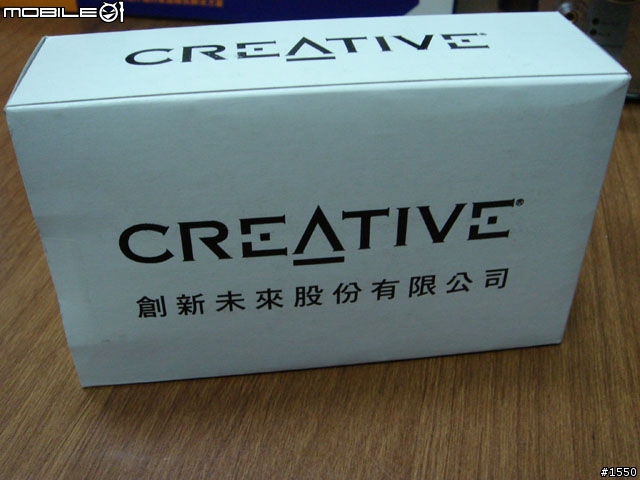

▲ 最後就是這一個 Creative 額外附的東西

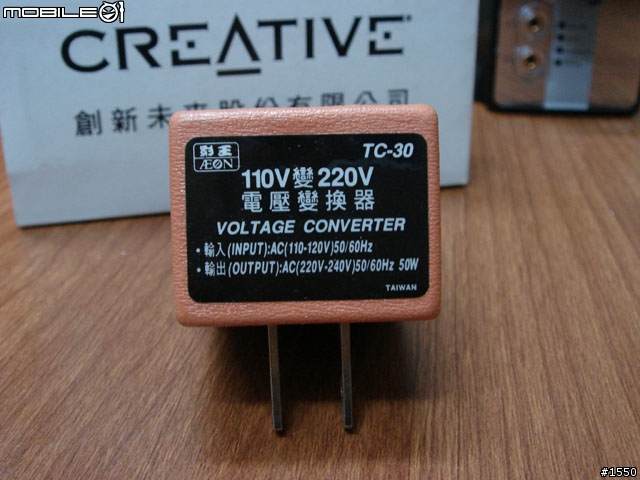

▲ 雖然說是升壓器, 其實是稱作 "電壓變換器", 將 110V 的電壓提昇為 220V
還好這東西一般 3C 賣場和電子材料行都買的到
不過如果直接有 AC110V 輸入轉 DC 16V 輸出的變壓器, 應該就更好了 (接頭部份要符合)


▲ 用來插變壓器的插座處, 解碼器附的變壓器的插頭是圓頭, 不是扁頭

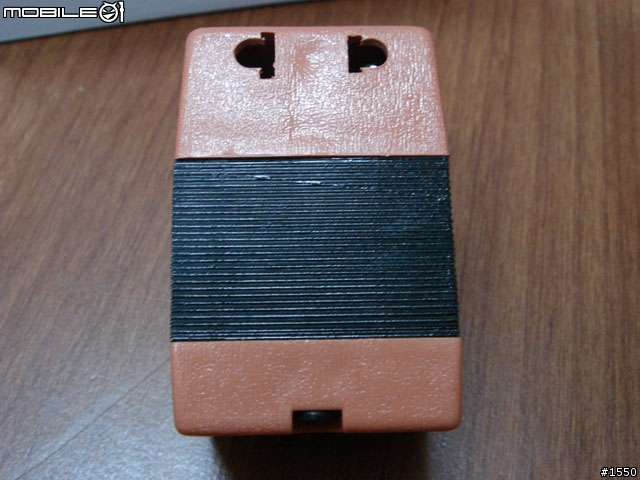

▲ 這一邊是插在牆壁插座的扁頭

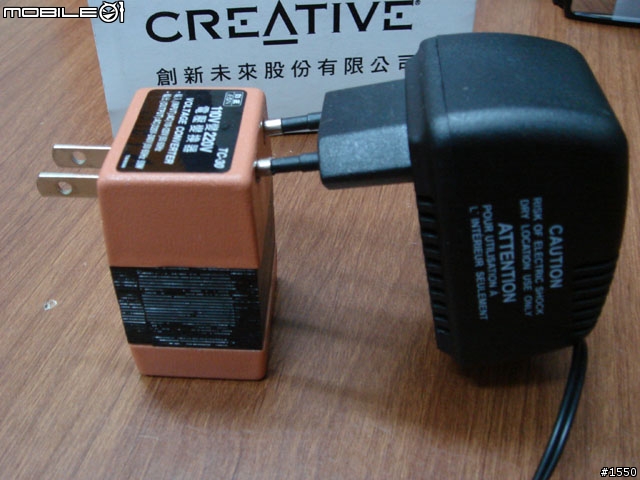

▲ 準備將變壓器插上升壓器的背後 (從背後插入??)

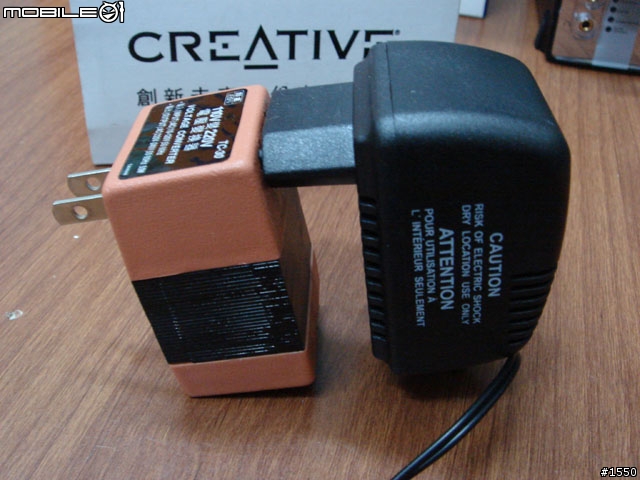

▲ 完全插入 (不要想歪, 它如果不用這樣子的插法也沒辦法提供電力給變壓器)


到這個地方終於寫完了開箱過程, 再來就是把 PS3 和我的電腦都用光纖線連上解碼器
再把解碼器接上音訊切換盒, 最後再連接到我的喇叭組囉
接好之後, 就準備來測試 PS3 的藍光影碟/DVD 影碟/PS3 遊戲透過光纖傳送音訊到解碼器上
以及我的電腦播放 DVD 時, 將音訊利用音效卡透過 Digiatal I/O Module 再用光纖傳送音訊到解碼器上
看是否能正常使用囉, 這部份可能就要另開文章來寫, 可能要花一點時間才會生出來吧

現在音訊部份算是可以了, 影像部份就只能先暫時用色差來觀看, 不知道什麼時候才能看到純數位訊號的 HDMI 畫面啊....


02.13.2008 補充 PS3 以光纖輸出和 DDTS-100 連接 (回文回應給 darkpisces)

darkpisces wrote:
可以請樓主拍一下如何接光纖嗎?總覺得光纖線都插不緊 然後PS3該怎麼設定?
小弟是新手, 光纖接上去沒有聲音


光纖的插頭有做防呆, 按照形狀的位置插進去就可以了

光纖的連接方式和 PS3 的設定方式如下...

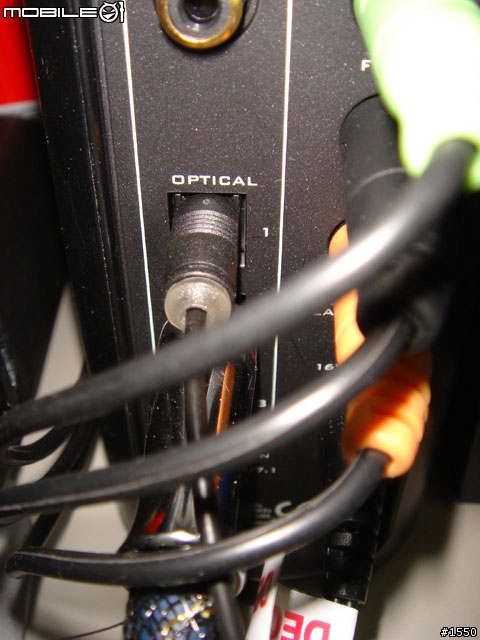

▲ 將隨 DDTS-100 附的光纖線接在 OPTICAL 的第一個孔位

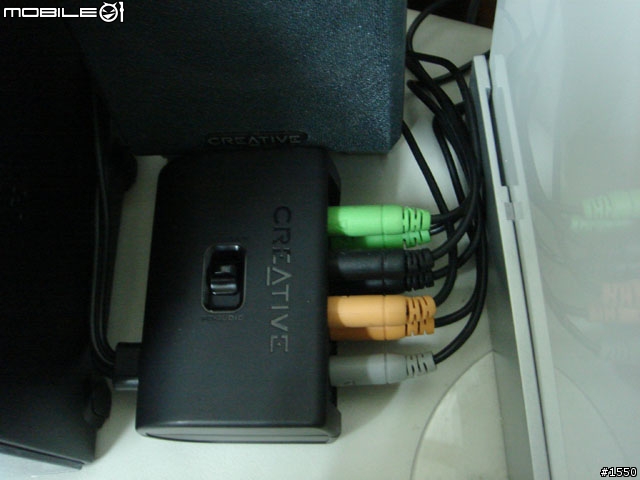

▲ 然後把音訊切換盒切到 DDTS-100 的位置


▲ 這一顆重低音是我現在用的喇叭 -> Creative Inspire T5400

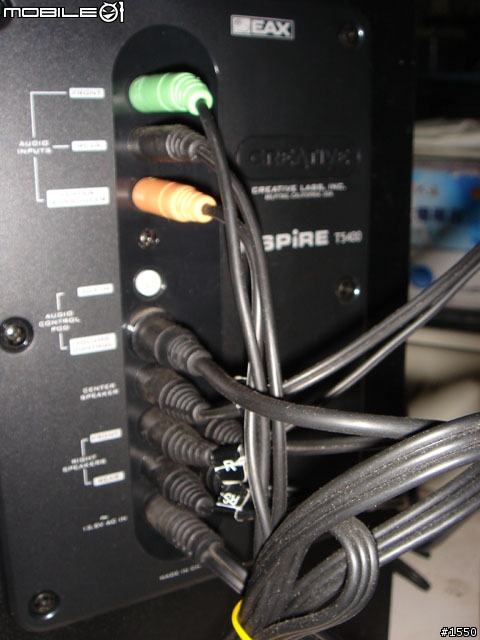

▲ 重低音喇叭後面的連接線, 上面那三色線連接到 DDTS-100 的音訊切換盒

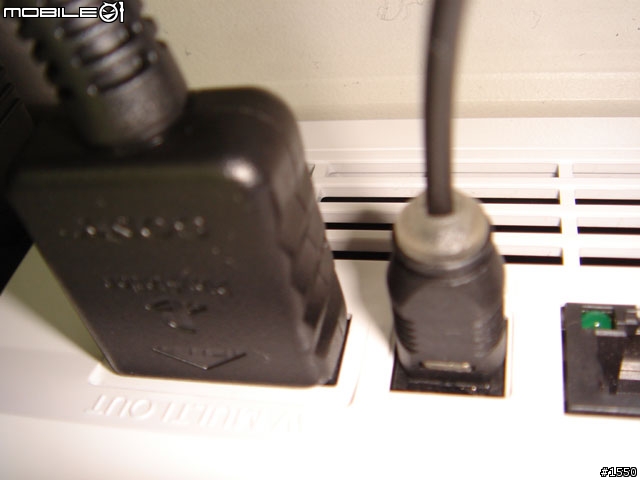

▲ 再將光纖線的另一頭接到 PS3 的光纖輸出孔


▲ 打開 DDTS-100, 選擇 OPTICAL 的第一個輸入源


▲ 測試的影片為手中某一張有支援 DTS 的爆龍戰隊劇場版 DVD


▲ DTS (Digital Surround) 字樣, 有 5.1 環繞 (好像會比 Dolby Digital 5.1 好一些)

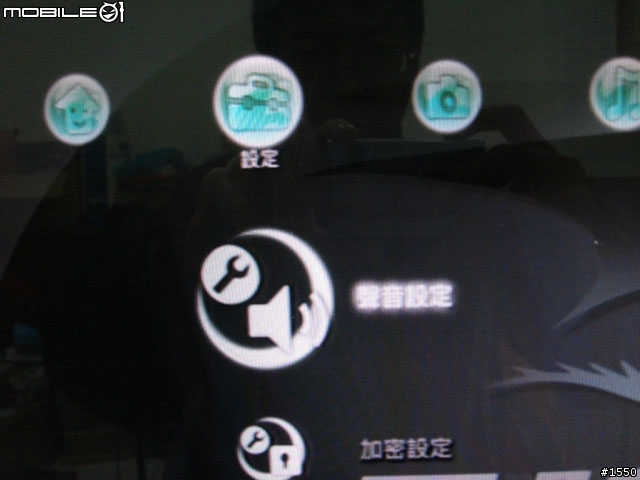

▲ 接著是 PS3 的光纖音訊設定, 開機後選擇「設定」的「聲音設定」

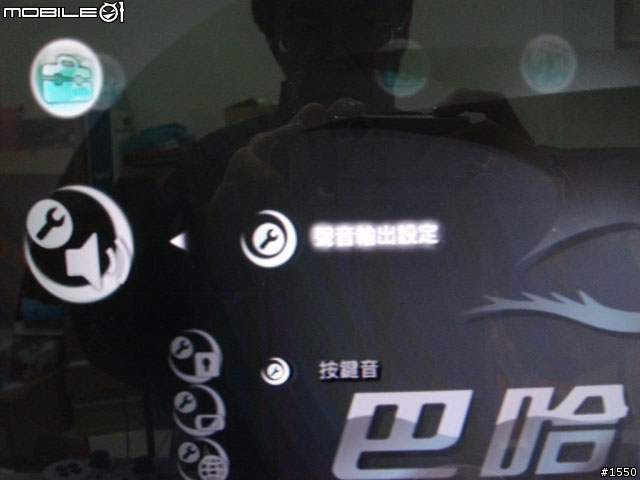

▲ 進入後選擇「聲音輸出設定」

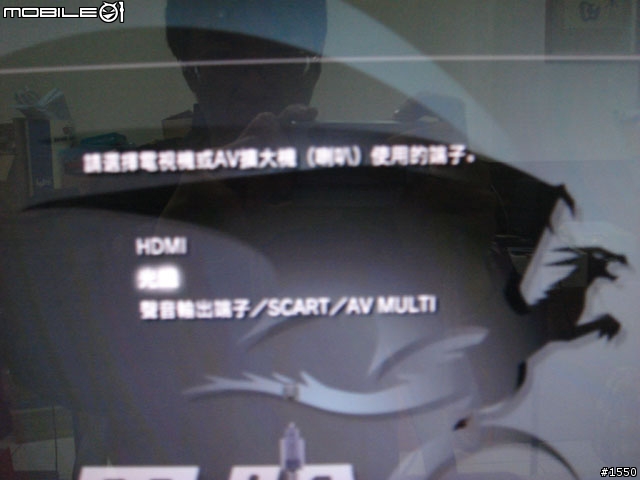

▲ 選擇「光纖」

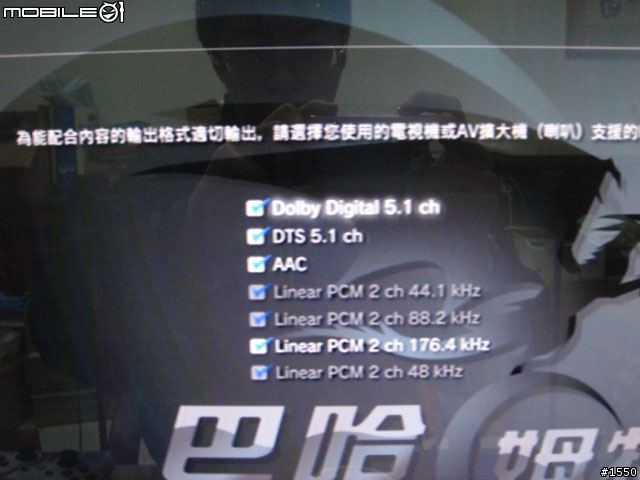

▲ 我是將所有格式都打勾, 確保能夠正確輸出

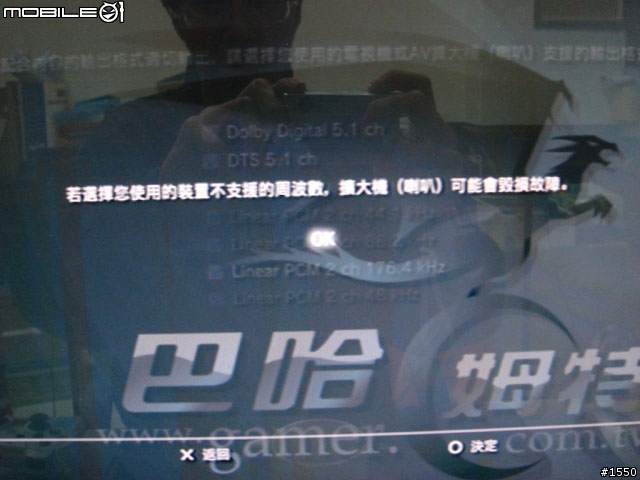

▲ 警告訊息, 有可能會因為不支援的周波數造成擴大器 (喇叭) 故障


▲ 設定完成

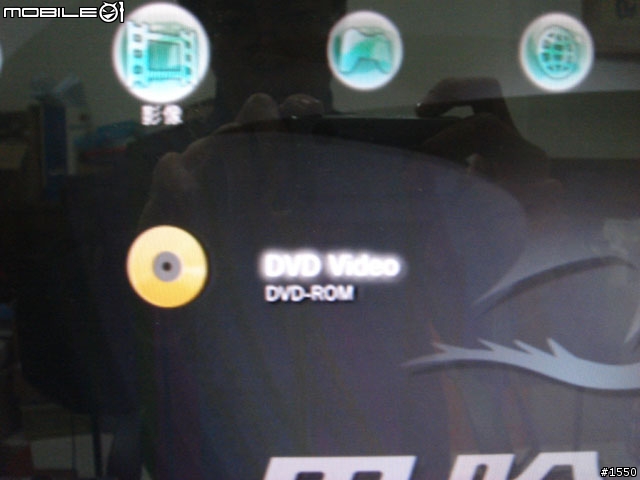

▲ 放入 DVD, 準備播放

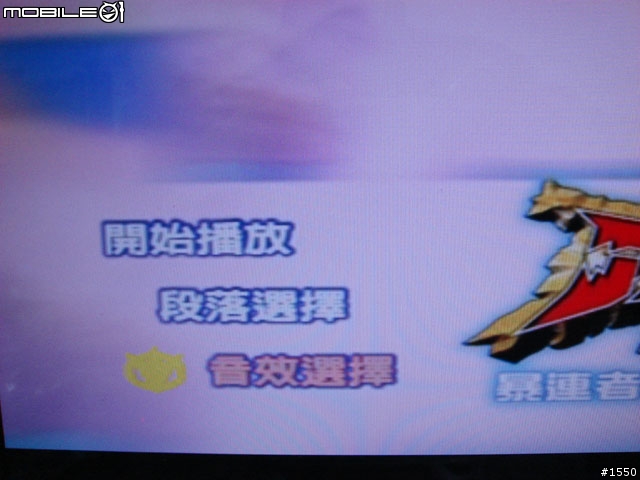

▲ 到音效選擇來選用要使用的音訊

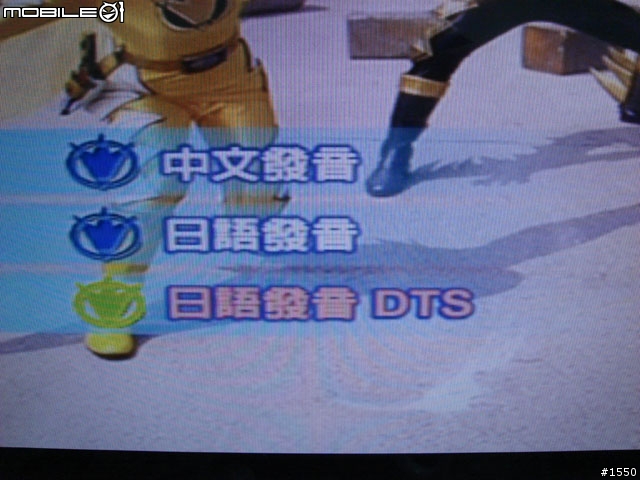

▲ 選擇日語發音 DTS

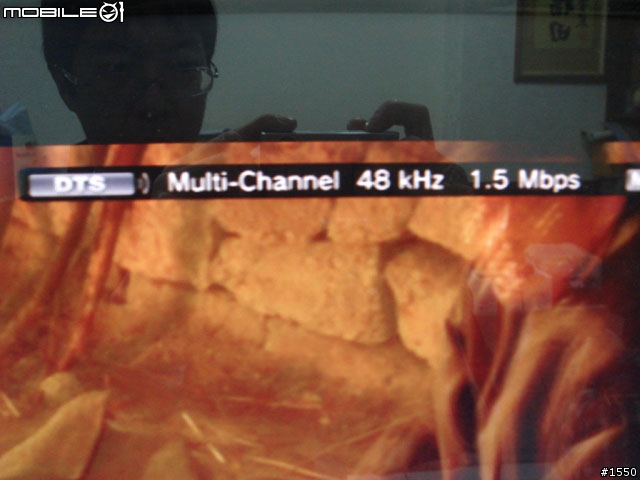

▲ 進入影片了, 按 Select 鍵叫出訊息畫面, 目前使用 DTS 模式播放

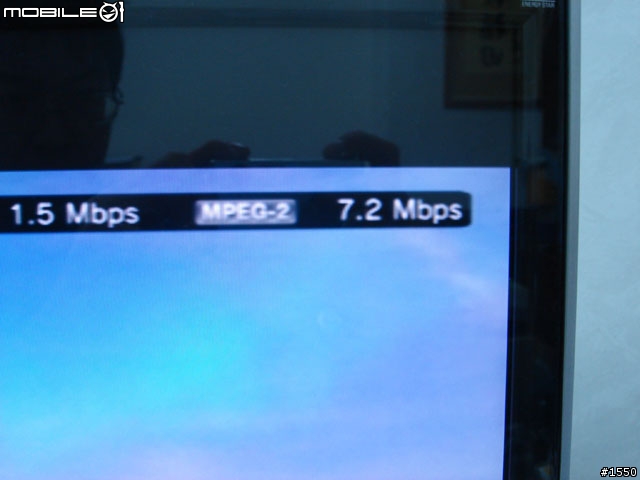

▲ MPEG-2 的影片 (手邊目前沒藍光影碟, 所以只能先用 DVD 測)

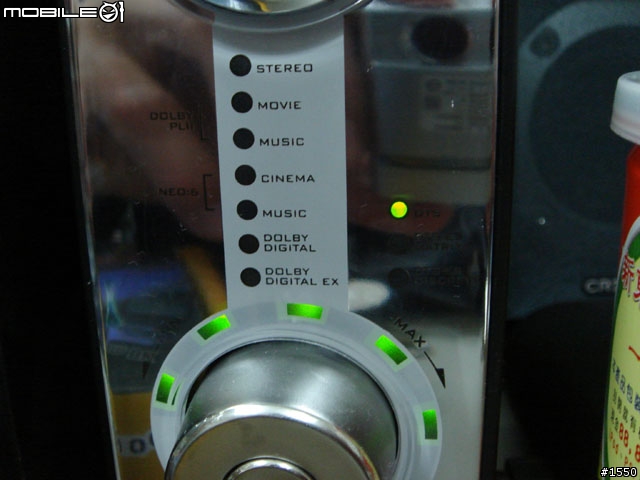

▲ 這時 DDTS-100 的燈號就自己辨認光纖輸入的音訊為 DTS, 所以亮的燈號為 DTS
(要注意看才看的到面板上的 DTS 字樣, 怕反光所以沒開閃光)
