hi 大家好,由於最近看到有40D同好的相機出現快門異常的情形,加上小弟之前自己20D有遇過,以及身邊友人(20D, 30D)也都有類似症頭,於是今晚重新拆了一次手邊的20D特地把詳細步驟拍下來在這邊跟各位分享,讓心臟大的朋友們想自己動手修理也可以有跡可循。

基本上20D, 30D我想應該是不會差太多,至於40D我就不敢保證,但是大膽推測應該也不會差多少。並且在此特地聲明,拆機是屬於破壞保固的行為,動手之前請三思。

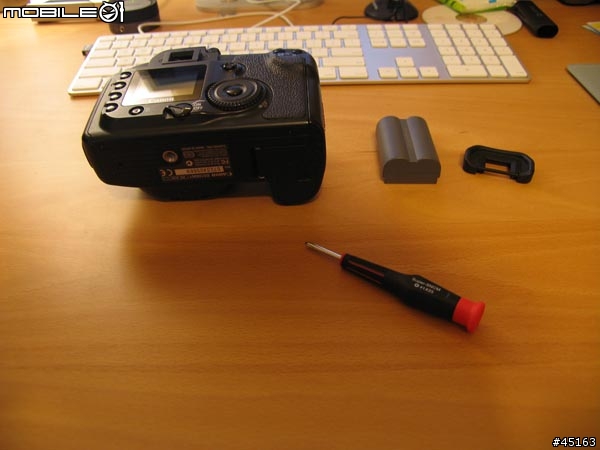

00. 首先就是準備好工具以及將相機電池拆下,接目鏡也先拆下。

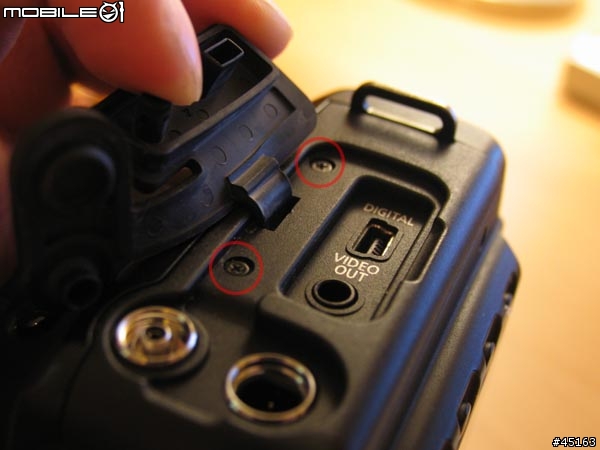

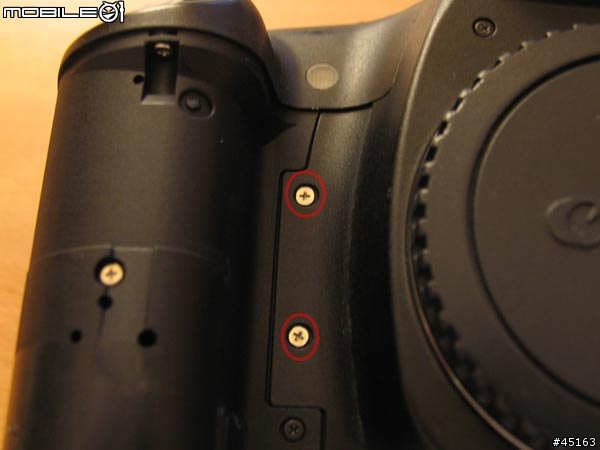

01. 第一個要開刀的地方是這邊,相機的輸出端子室,接口的上下有兩顆螺絲要拆。

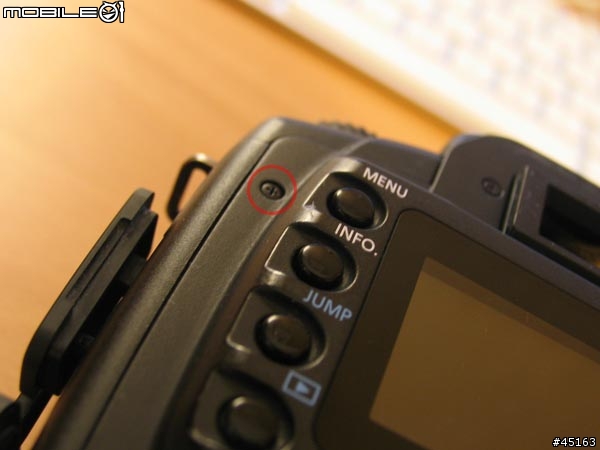

02. 接下來是機背左方,


03. 下方,

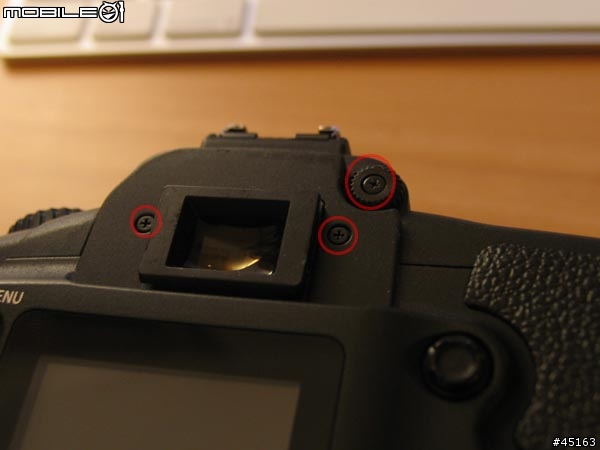

04. 以及觀景窗周圍兩側和視度調節鈕也要拆下。

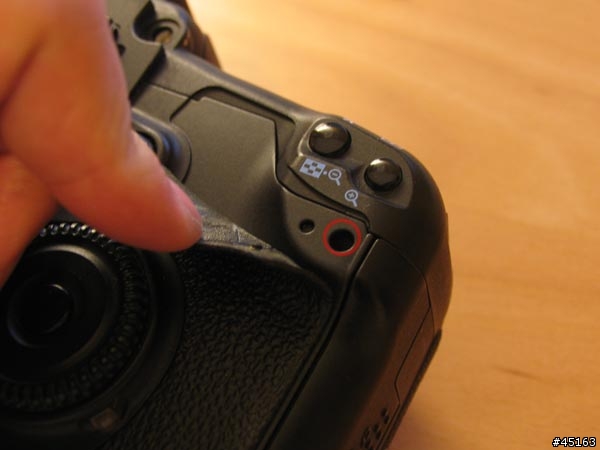

05. 接著是蒙皮底下還有一顆也要拆,請放心蒙皮的黏性不會因為撕下而失效(至少小弟自己撕了不下十次都還有黏性)

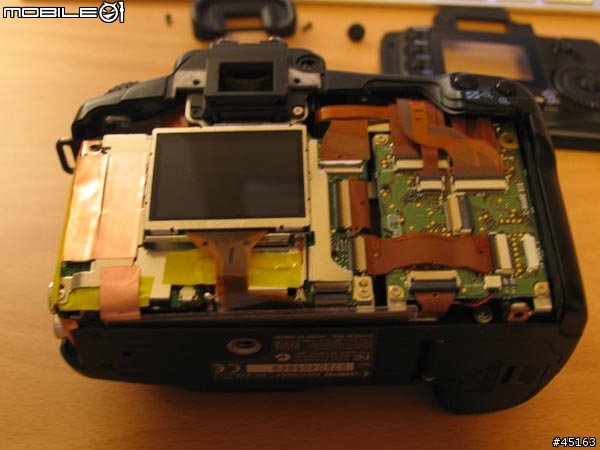

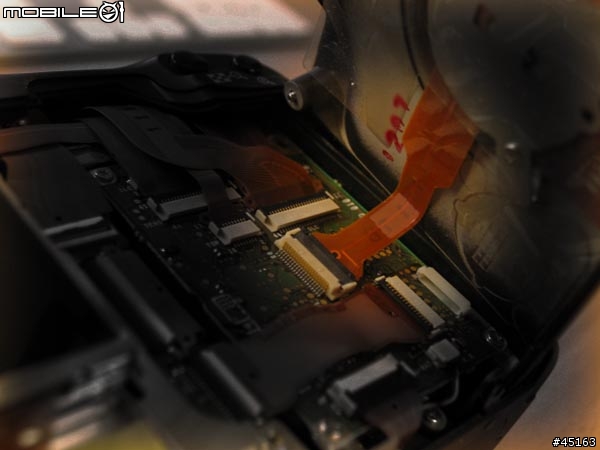

06. 都撕下來之後,背板就可以翻開,不過請注意以下這條排線,別扯斷了。

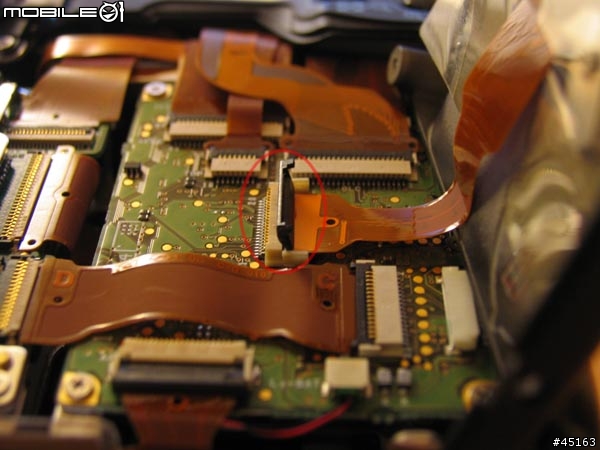

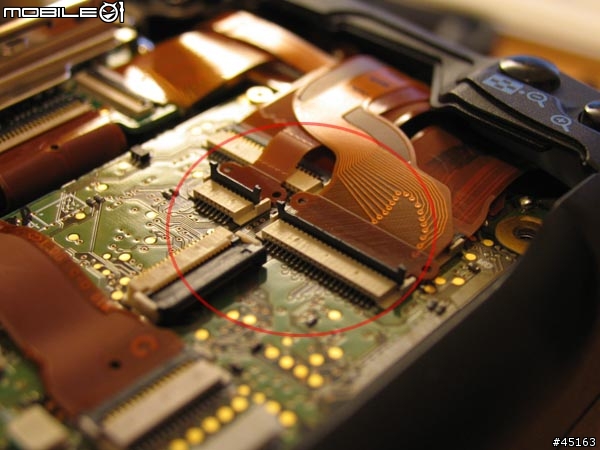

07. 將機板上的卡筍往上扳開就可以將排線頭抽出,機板就可以和相機分離了。


08. 第一階段就到此告一段落。

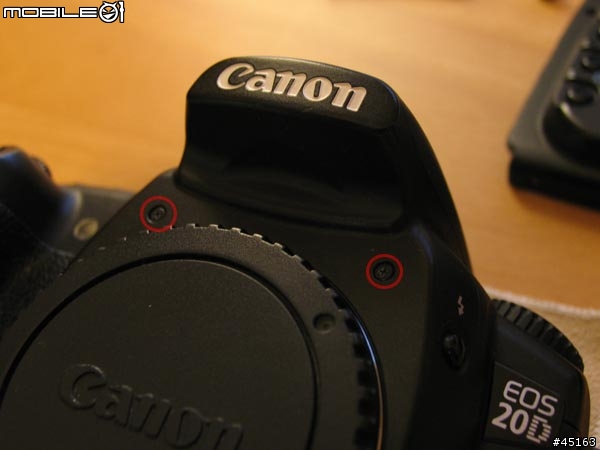

09. 接下來我們要拆正面的機殼,首先是這兩顆螺絲。

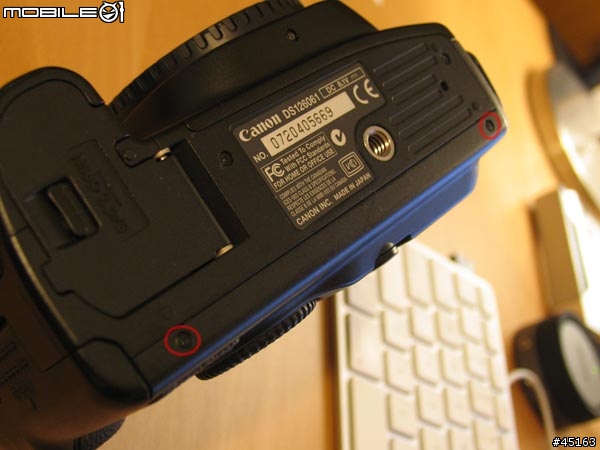

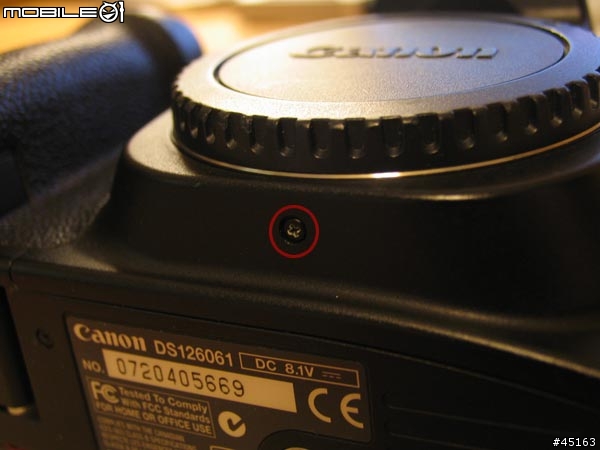

10. 然後是底部有一顆。

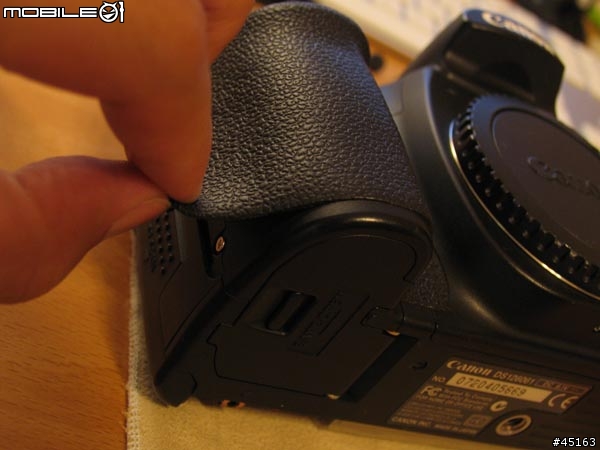

11. 接著一樣撕開把手蒙皮。


12. 這邊有兩顆要拆。

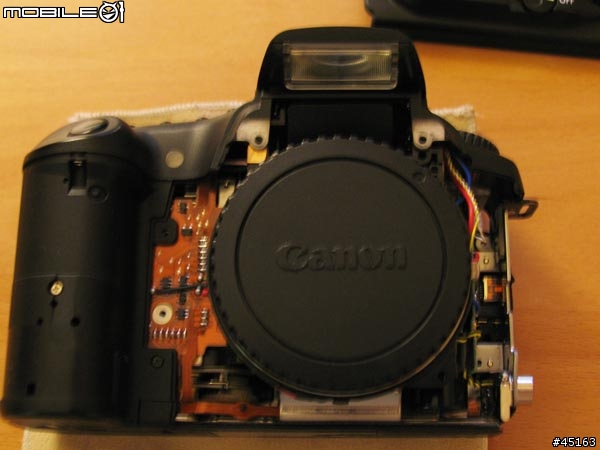

13. 拆開之後就可以把正面的殼拿走。

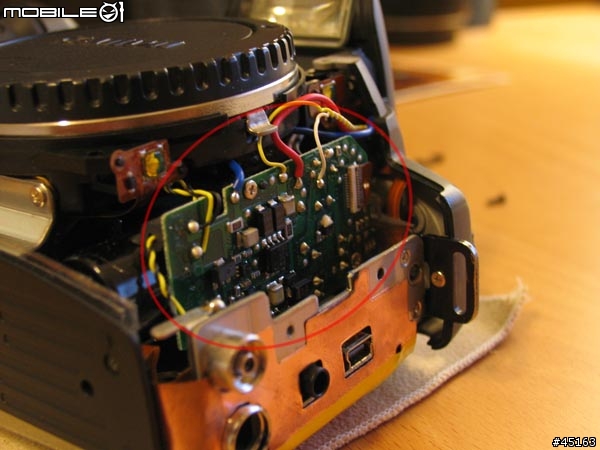

14. 機殼打開會看到這邊有一小片電路板,要小心不要摸到,雖然我們已經把電池拔起來,但上面還是有電(因為我被電過)


15. 接著我們要拆的是頂部的機殼,首先是這顆螺絲。

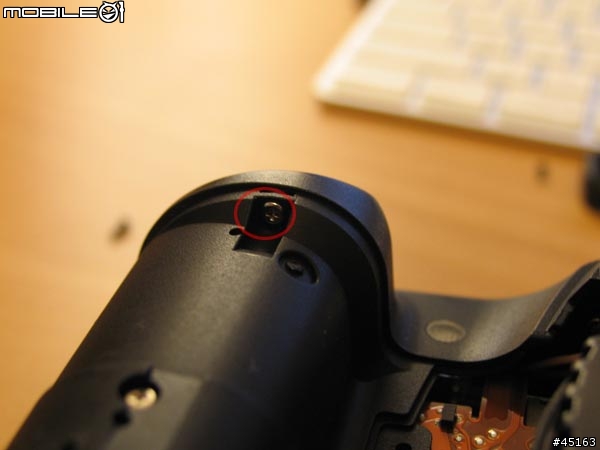

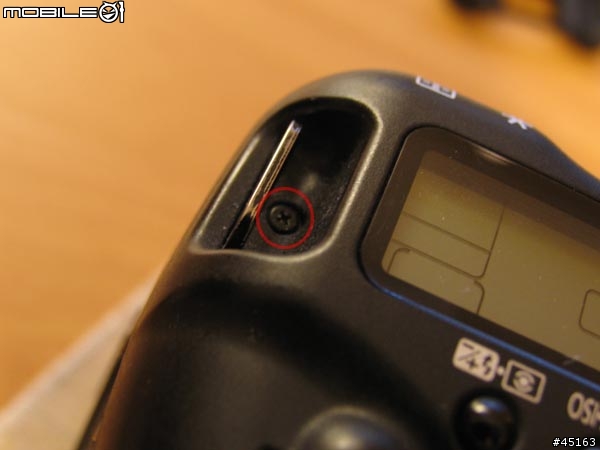

16. 然後把手快門按鈕下方也藏了一顆。

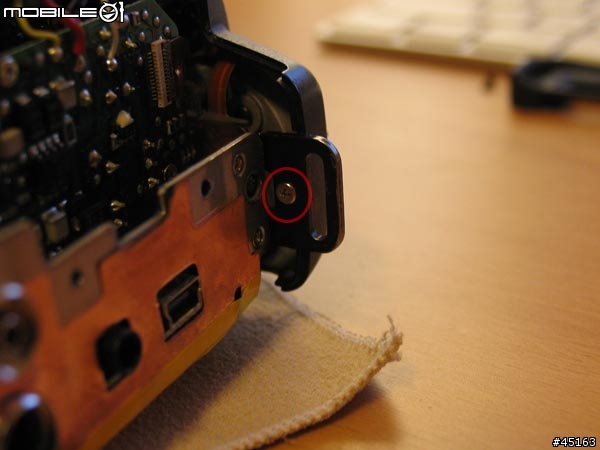

17. 以及另一邊的頸帶扣環下面一顆。


18. 然後把這兩條排線卡筍板開,才可以把機頂拿走。


19. 要注意由於機頂還另外有電線和本體連接,所以只能將其翻開並放置桌面上。

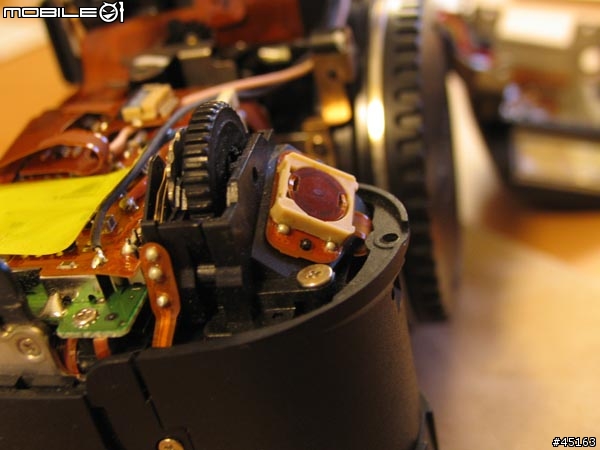

20. 終於看到目標物,快門鈕組件了。

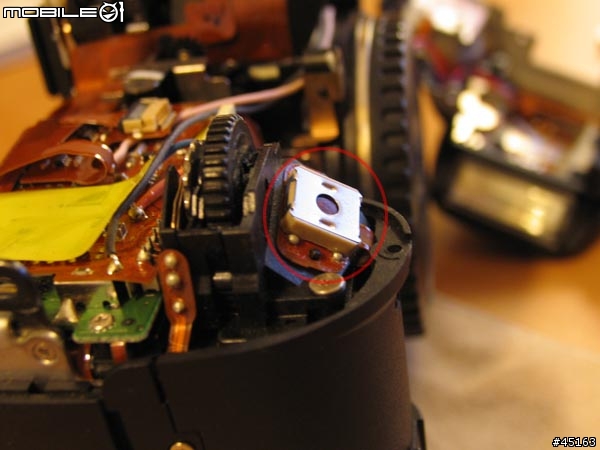

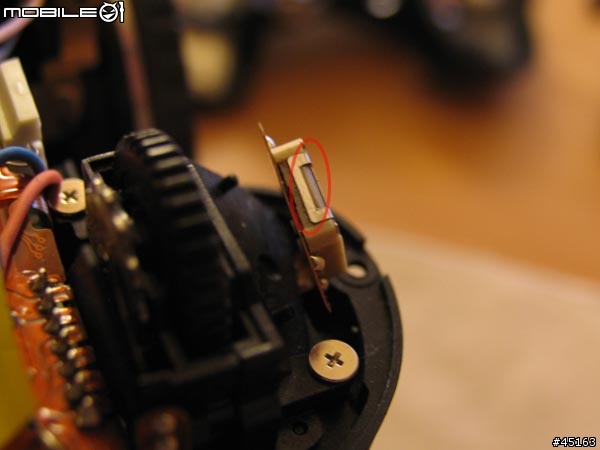

21. 要拆下這片金屬才可以看到裡面的銅墊片。可以用刀片或較小號的一字起子把他撬開(別撬到變形就好),但是這邊一定要特別小心,不要在拆的時候太用力,讓裡面的墊片飛出來!

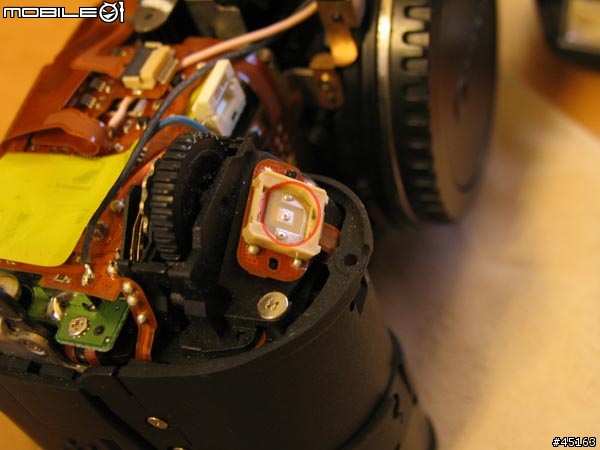

22. 拆開之後,最上面有一片塑膠,我不知道幹嘛用的,底下就是兩片一模一樣的銅片,也就是觸動快門的關鍵所在。

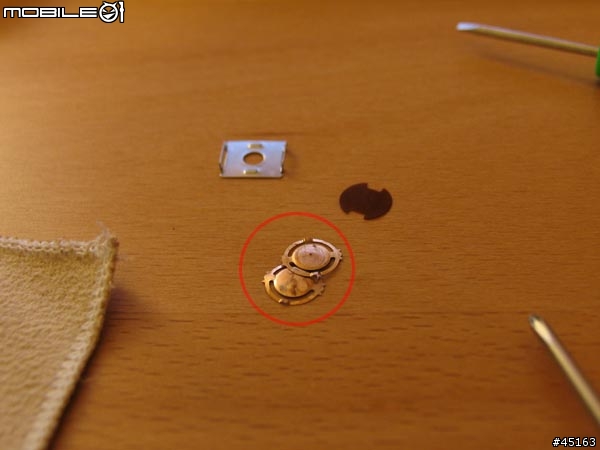

23. 分開來擺在桌上是這樣,只要用橡皮擦把那兩片銅片黑掉的地方擦一擦.....也要注意不要把銅片弄變形,稍有不慎就會影響他兩片接觸的部位進而影響到快門的兩段動作,相機就等於廢了。


24. 這地方也用橡皮擦擦一擦。

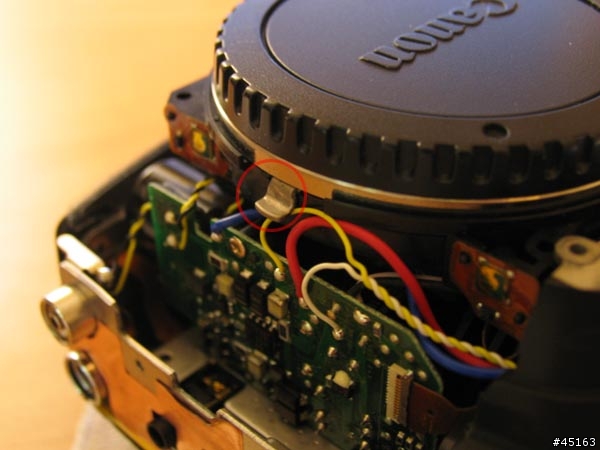

25. 擦好之後再將銅片和塑膠墊片塞回去,若是您擔心不知道有沒有裝好,可以先把機頂和機背的殼以及排線先接回去,螺絲就先不用鎖沒關係,自己抓好。然後裝回電池裝鏡頭試一下,之後假如要拆鏡頭就是按這邊。也是要再提醒各位一次,不要去摸到了那個電路板,要是這時候被電到一個手軟整台放開.......那就


以上我想對電機電子科系的朋友應該都沒有什麼問題,這只能算是大部分解,假如有人要繼續拆到核心來個細部解說,也要記得上來貼一下教學嘿~

假如有哪裡不清楚的歡迎提問!

小弟獻醜,下台一鞠躬囉~
