千瓦級電源供應器市場中,七盟推出新款Thundering H80系列高效率電源供應器,這次介紹的是1200W的機種ST-1200E-AF。

外盒包裝正面,僅有Thundering H80系列名稱,兩種不同形式散熱風扇機種的照片以及左下角的七盟商標,並無瓦數等其他資訊。

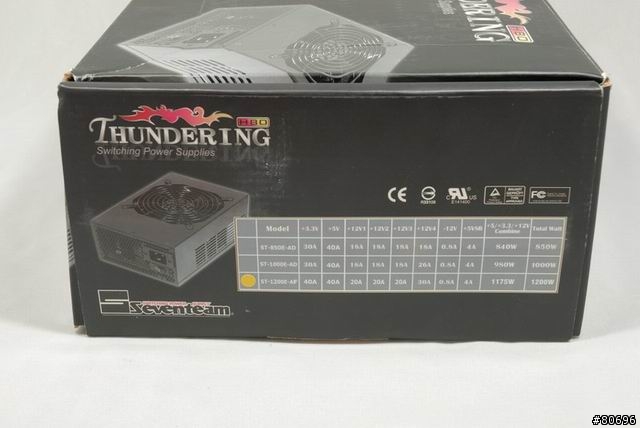

各機型輸出規格表標示於側面,從規格表可以看到總共有850W、1000W、1200W三種不同瓦數的機型。


外盒側面是以圖示說明電源特色,並有一個特殊插座電源線的照片。

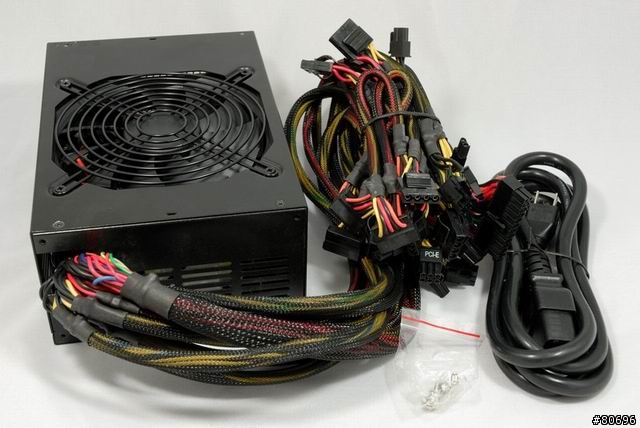

包裝內容物一覽,除了電源供應器之外還有固定螺絲,以及特殊插頭規格的14AWG*3安規電源線。

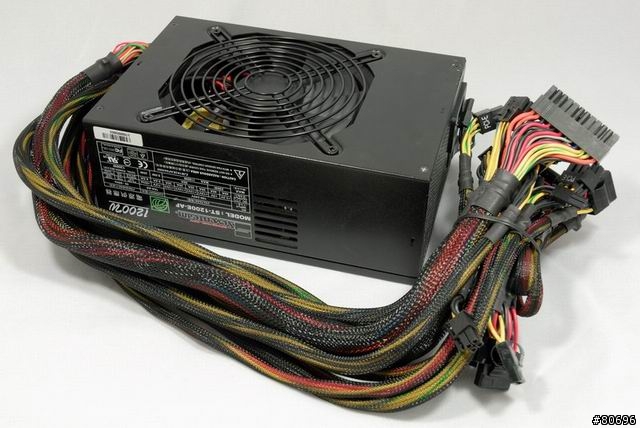

電源供應器外觀,機體外殼以黑色平光黑烤漆處理,總長度達22公分。此顆電源所有的輸出線路均有隔離網包覆處理,不過未採用模組化設計,線組數量不少且也有相當長度,整線時需要下點功夫。

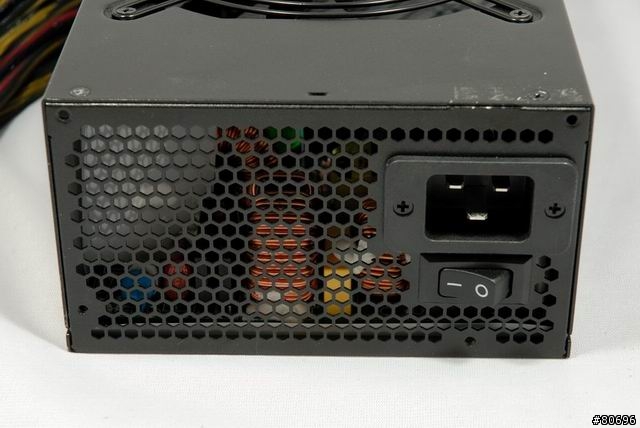

電源後方採用六角形網狀出風口,為了承載大電流,所以採用特殊規格電源輸入插座,並設置電源總開關。


輸出規格及警告標語標籤,貼於電源供應器的側面,也可以看到有開一些協助散熱的孔洞。

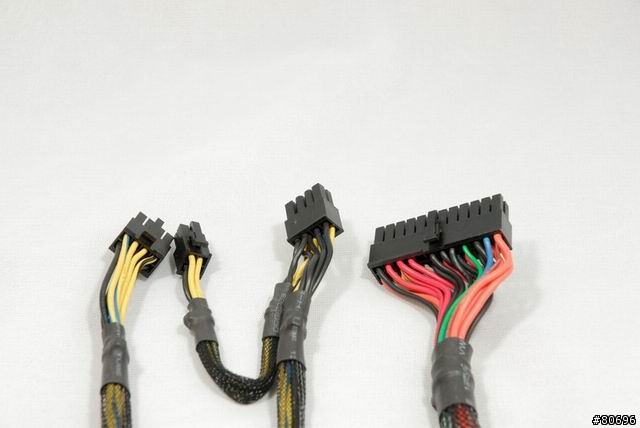

主要電源接頭,一組ATX 24P以及兩組處理器電源接頭,其中一組為4P與8P並接,一組為8P。

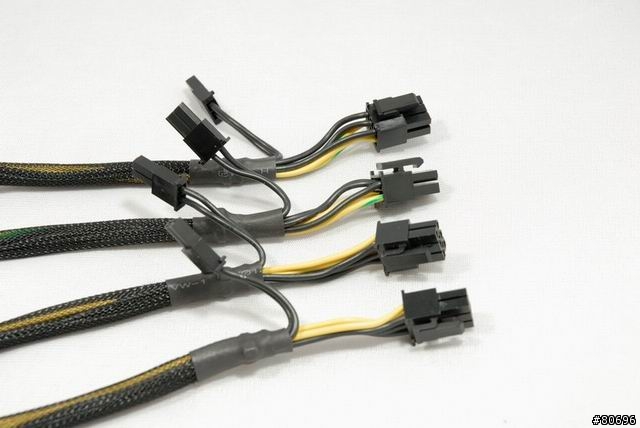

顯示卡電源接頭,提供四組PCIE 6+2P插頭,讓使用者可以依照其電源類型選擇合適的接頭。

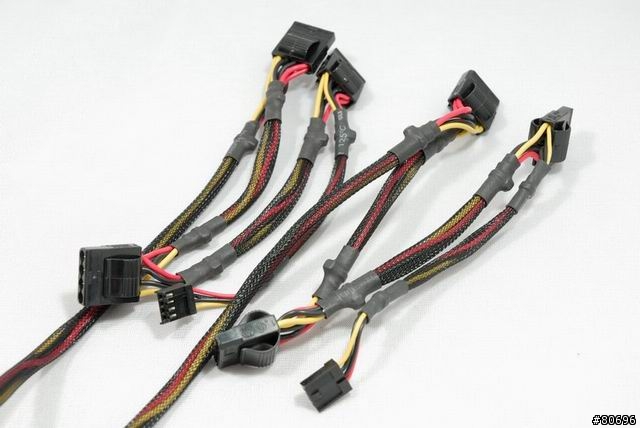

週邊裝置電源接頭,兩組線路僅提供六組省力易拔型大4P以及兩個小4P,對1200W輸出機種偏少。

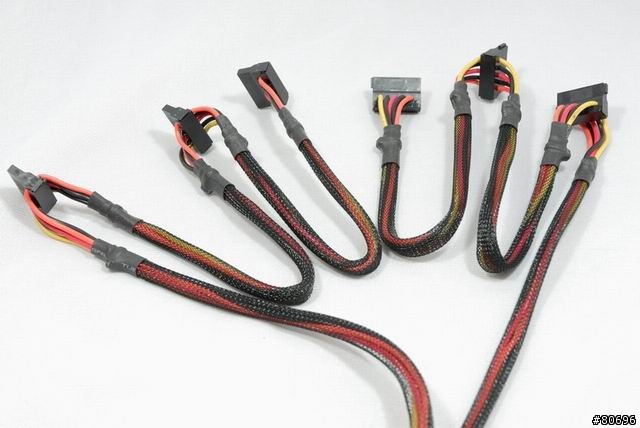

SATA電源接頭,在兩條線路上提供六組直角刺破型接頭。

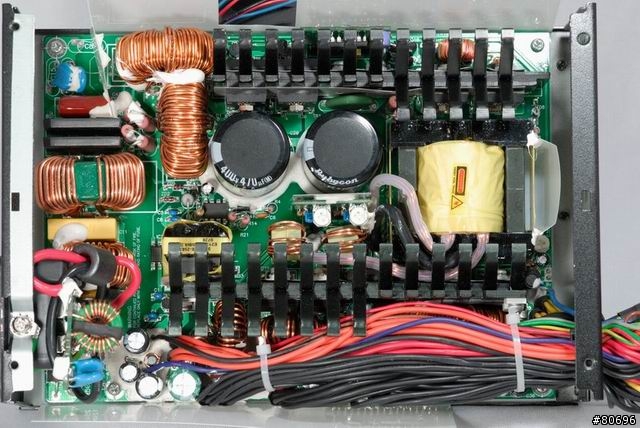

電源內部結構圖。

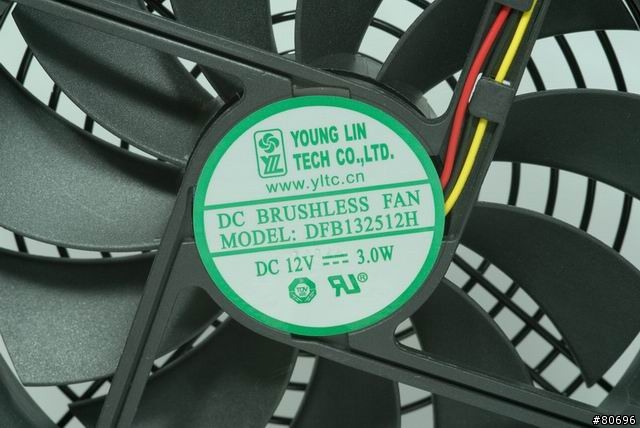

散熱風扇使用永林興DFB132512H 12V 3.0W風扇。

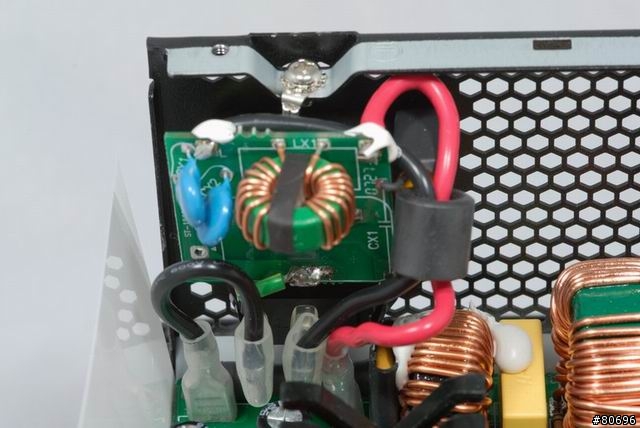

第一階輸入EMI濾波器直接焊接於電源輸入插座後方,並以活動接頭接至電源總開關,接頭處有透明橡皮套套住,加強絕緣。

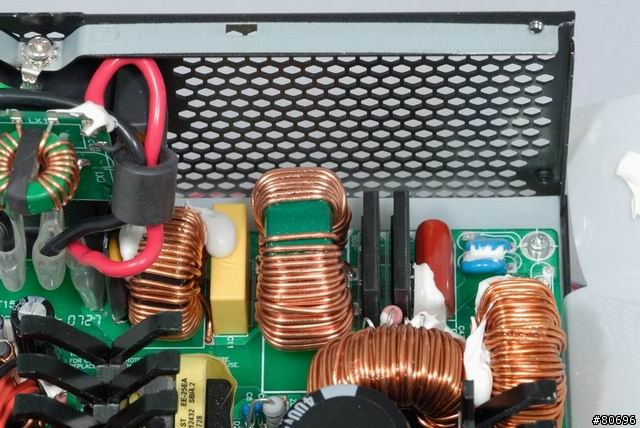

第二階輸入EMI濾波器裝設於電路板上,加強雜訊濾除及隔離,之後便進入兩顆並聯的橋式整流器。


APFC電路,將整流後的交流進行穩定升壓,並隨電源供應器運作狀態調整電路,達到提升功率因數的目的。

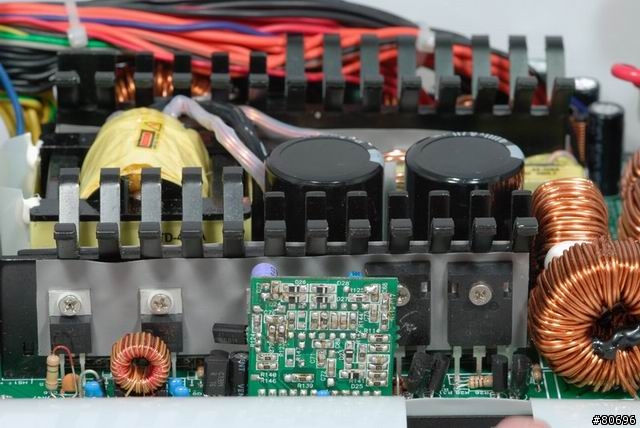

小片電路子板為PFC/PWM整合控制電路,其核心為FAIRCHILD FAN4800系列PFC/PWM控制器。

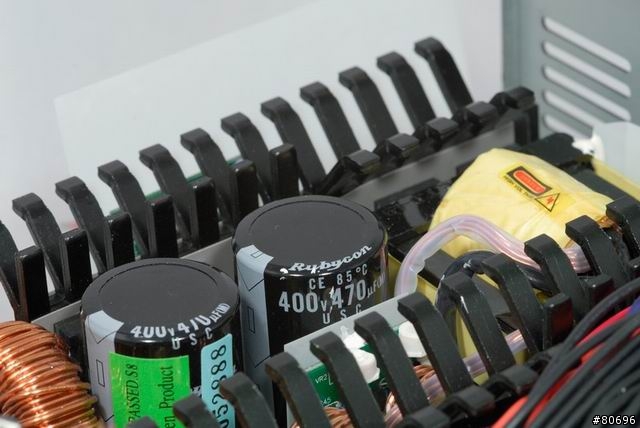

APFC輸出電容使用Rubycon 400V 470uF USC系列85度電解電容兩顆並聯。

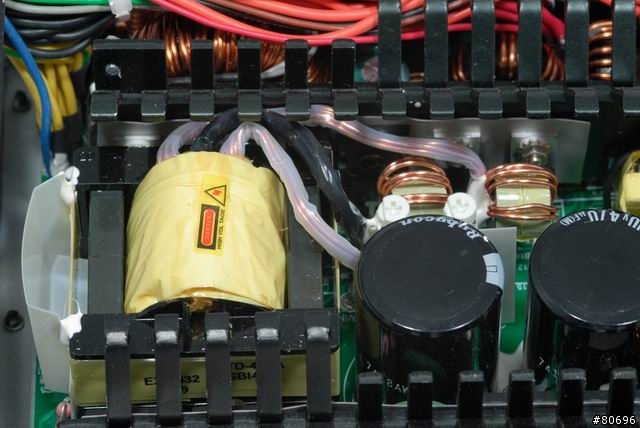

主要變壓器因為空間考量,採臥式設計。

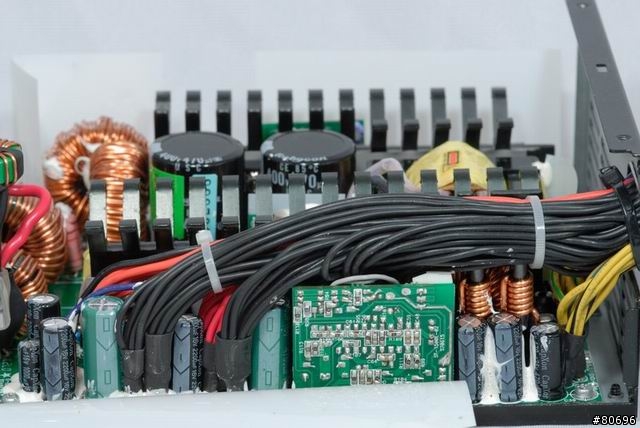

二次端輸出濾波電路,由大量的電容及電感所構成。


12V輸出部近照,可以見到四組分流器進行12V各路電流分配。

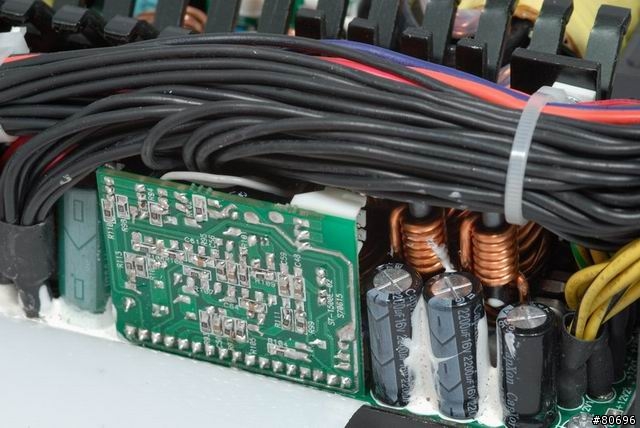

電源管理監控電路,由PS232S組成輸出電壓、電流、短路以及溫度的監控與保護。

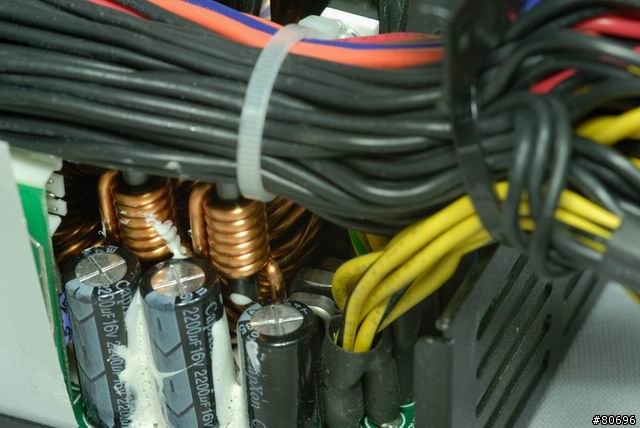

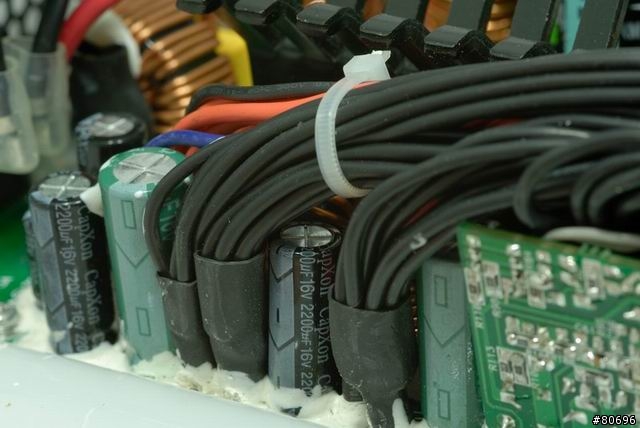

二次側使用的輸出電容器,除了有七盟常用的CAPXON外,綠色外皮的電容則是最近常見的SAMXON(三信)電解電容。




接著是上機測試。

樣本系統硬體配備:
處理器:Intel Xeon S604 3.4G * 2
主機板:艾威DH800 Server board(875P + 6300ESB)
記憶體:創見1GB DDR400 TCCC * 2
顯示卡:ATI 9800XT 256M AGP
硬碟機:Seagate Cheetah 36G * 2、WD 80G * 2
其他:風扇8個(12公分5個、9公分1個、8公分2個),直流水冷幫浦1個。

測試配備:
SANWA PC5000數位電表,以PC-LINK軟體跟電腦連線紀錄電壓歷程。
IDRC CP-230多功能交流功率測量器,測試待測電源供應器交流輸入電壓、電流、頻率以及實功率,求出總功率,並計算功率因數。
PROVA CM-01交直流勾表,測試樣本系統直流各路耗用功率。

測試項目:
1.未開機前樣本系統待機交流輸入功率,此時樣本系統待命耗用功率為1.5W。
2.開機進入作業系統後五分鐘,量測樣本系統輸入交流功率以及從主機板測試點量測各路電壓數值,此時樣本系統各裝置耗用功率為185.91W。
3.以Everest Ultimate系統穩定性,勾選所有裝置測試,運行十分鐘,量測樣本系統最高交流輸入功率,並從主機板測試點量測各路電壓,紀錄各路電壓變化圖表,此時樣本系統各裝置耗用功率為307.7W。

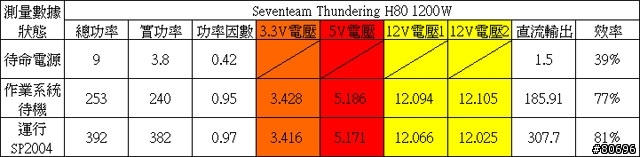

以電表量測結果如下:

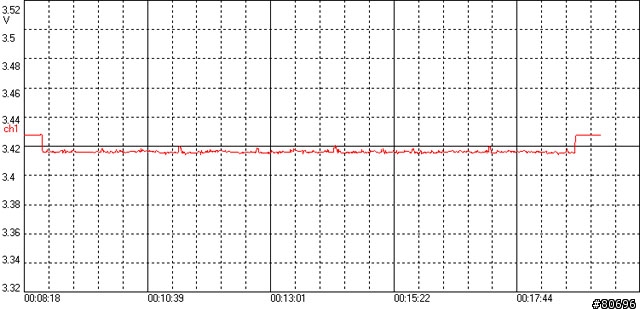

3.3V電壓紀錄圖:

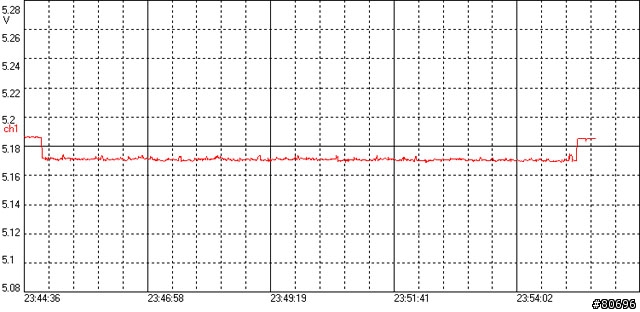

5V電壓紀錄圖:

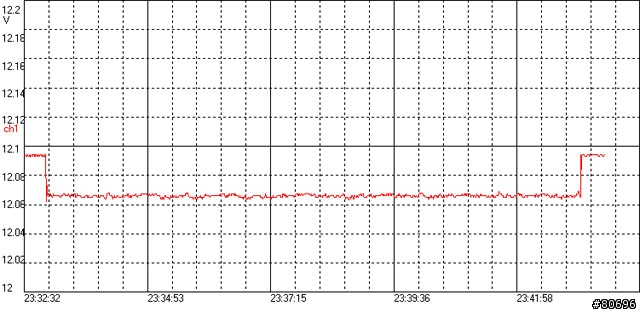

週邊裝置12V電壓紀錄圖:

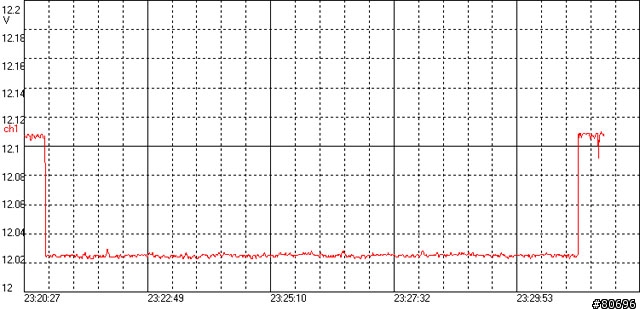

處理器12V電壓紀錄圖:


結論:
於待機下185.91W輸出時,因為屬於低於20%的輕載輸出,轉換效率僅有77%,輸出提高至307.7W時,轉換效率便增加至81%。
在負載變化時輸出水準方面,3.3V以及5V輸出壓降都在20mV之內,週邊裝置12V變動幅度於40mV以內,處理器12V較大,達到80mV,平整度方面,雖無大幅跳動,不過也不算相當平穩,比起其他千瓦級電源供應器測試出來的結果,有一些差距。
噪音方面,轉速透過內部控制電路隨電源溫度來控制,加上輸出負載量不大,風扇維持於低速運轉,聲音並不明顯。
溫度方面,在運行完測試後,電路板背面的外殼發熱較容易感覺出來,其他部分溫度則無太大差別。

優點:
1.特殊接頭電源線增加高瓦數輸出下用電的安全。

缺點:
1.輸出穩定度比起其他千瓦機種來說稍差一些。
2.大4P及SATA對1200W機種來說數目較少。

報告完畢,謝謝收看。
