這兩天剛開學沒事情 應該說放假症候群還沒恢復 哈哈
正當我無聊手癢的時候我朋友打給我了
朋友說: 幫我的顯示卡改裝一下散熱吧 我快吵死了 害我晚上掛網都不能睡覺
諾~ 給你兩張小朋友 幫我搞個有殺氣的散熱器吧 我不要太厚的因為會會卡到我的音效卡

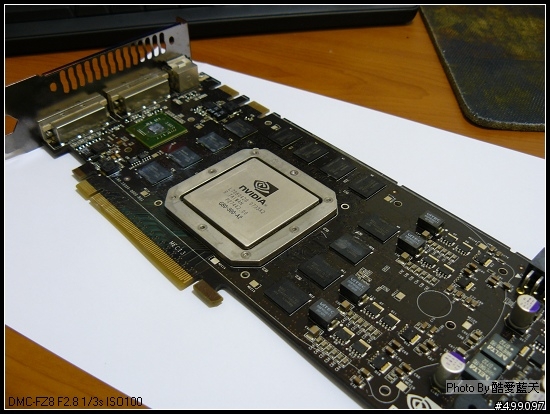

所以 這是朋友的掛網用 顯示卡 原廠散熱器不用看了吧 就那個樣 超級吵ˊˋ

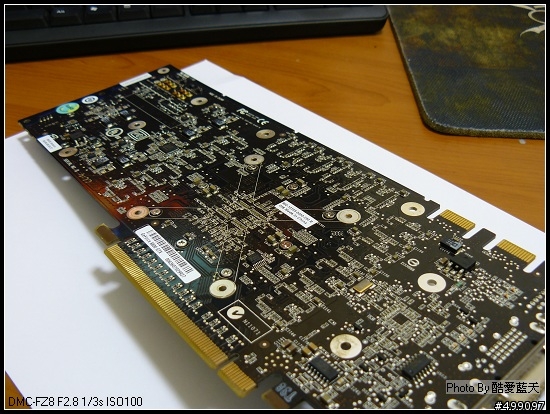

誘人的背




重點當然不是他啦 今天主角當然不是這個霸王卡啦

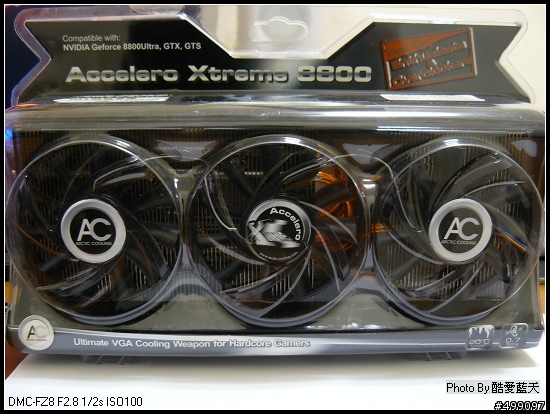

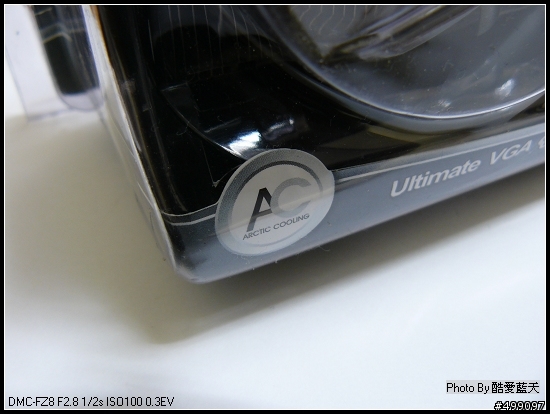

重點是.............. 就是這個Mark!

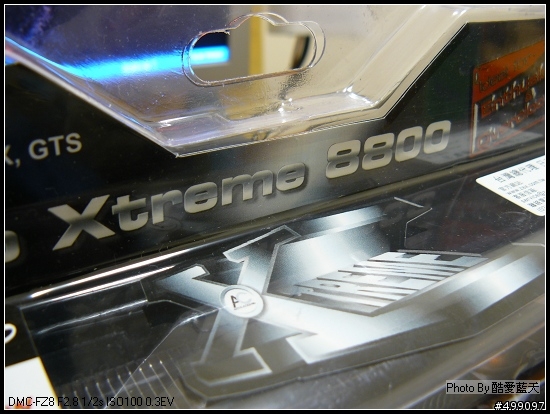

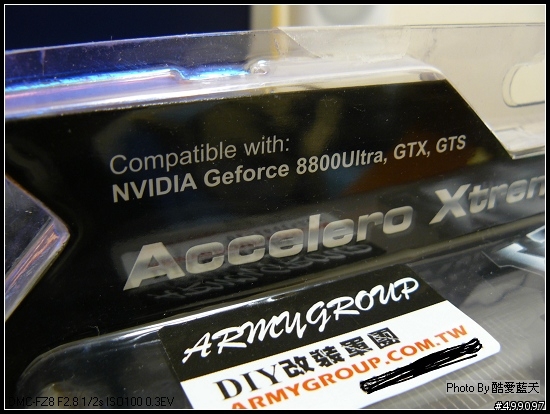

看到沒 Xtreme 8800 系列



支援此三種型號顯示卡 目前已知不支援 8800GT 跟 新版GTS AC的一貫作風 只做一組孔位給同系列顯卡用
代表著專用程度以及更強化的散熱能力 相信還是有人跟我朋友一樣用更高階的 8800GTX 跟 Ultra 吧!

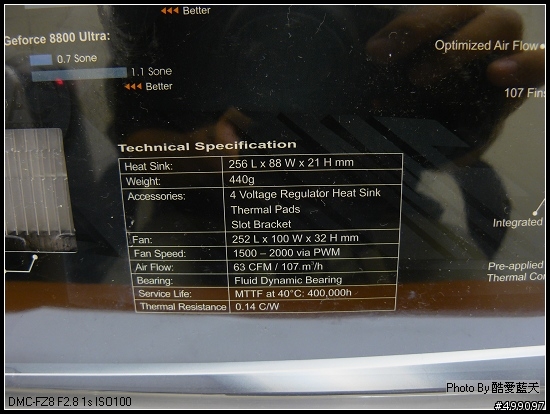

規格表 恐怖的長25.2cm...



來吧 AC瑞士牛排扇!

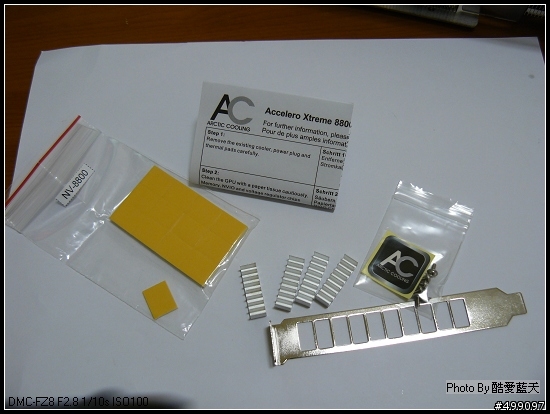

配件組 四個散熱片為Power供應電路的晶片散熱片 很多散熱器都忘記了他= =...
以及記憶體導熱墊 AC貼紙 說明書
那片散熱檔片 是進風用的 安裝此散熱器會使用到第三 SLOT槽

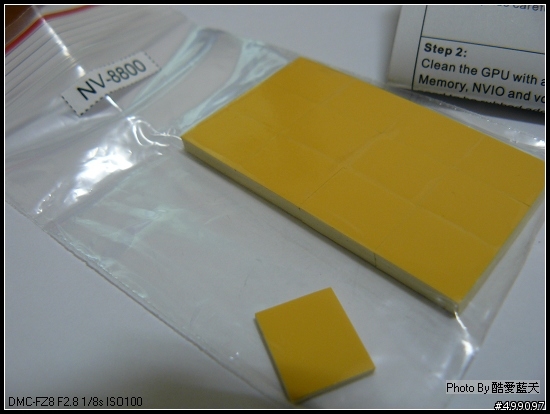

記憶體導熱墊 數量剛剛好給 8800 專用

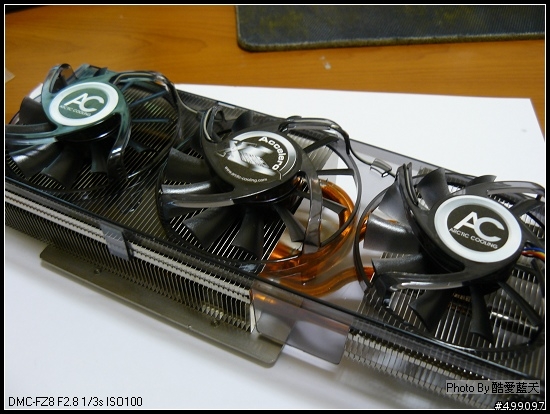

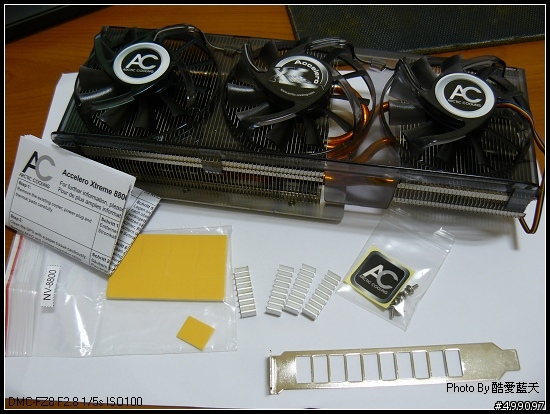

全家福

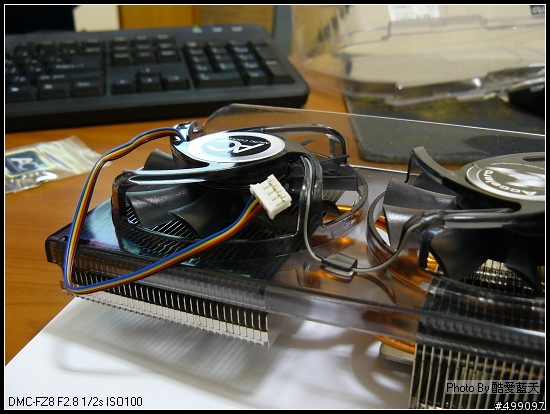

採用三顆 AC特殊的9cm靜音扇 在低轉速靜音的同時 還可以提供強大的風量



直接由顯示卡上面 PWM供電控制 代表你可以使用 Riva Tuner 設定轉速 雖然沒必要因為很安靜

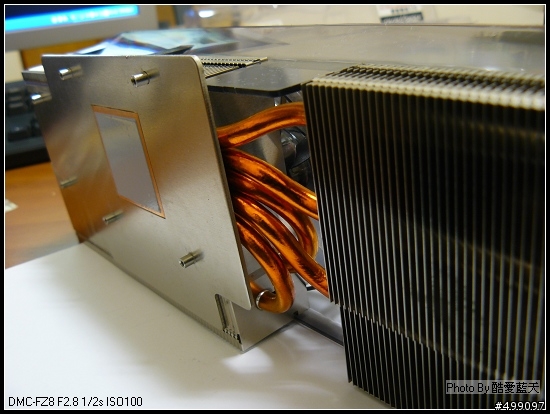

凶狠的五根全銅熱導管 迅速把晶片跟記憶體產生的廢熱 迅速導到 所有鰭片上面

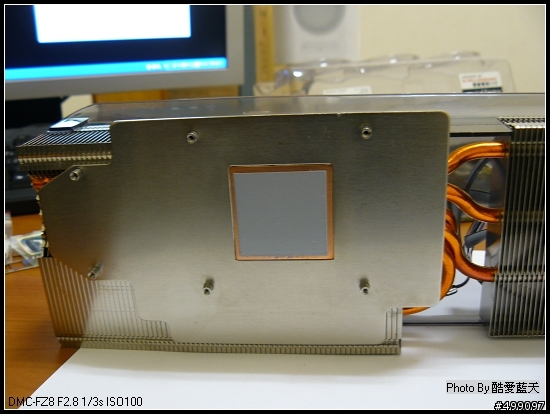

全銅接觸面 AC一貫做風 記憶體 晶片 導熱一起來
而且阿 這樣有個好處就是 很多改裝散熱器都要自己貼散熱片上去
這樣萬一記憶體上面牙膏沒清理乾淨 散熱片很容易就會因熱就會失去黏性
橫躺式主機 可能散熱片掉落主機板上造成短路 所以全部統一由散熱器本體導熱 而且效果還更好
PS: 散熱器本體上面的散熱膏是 MX-2!沒錯! 就是很高檔的高性能散熱膏MX-2!
所以安裝時務必把六顆螺絲鎖緊 產生壓力 這樣散熱膏會均勻散佈在晶片上面
先試用一下再考慮要不要擦除換散熱膏吧~因為那上面使用的可是 MX-2喔!

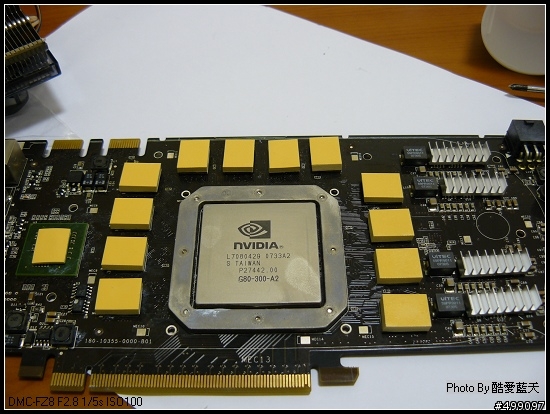

來安裝吧 先貼上散熱貼墊 跟散熱片 好厚的一片導熱墊



就像這樣 全部爽快的貼上去 無黏性的





然後鎖螺絲.......穿衣服中請勿偷看

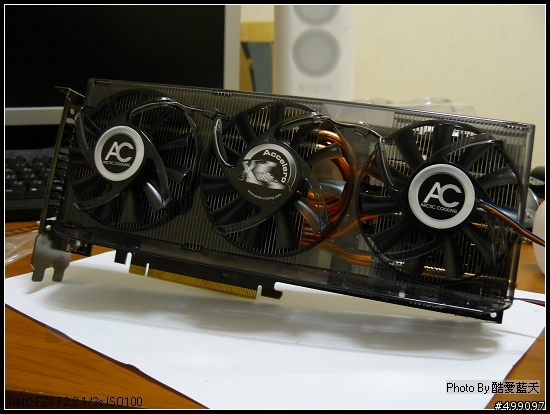

噹噹 凶狠吧! 8800專用戰甲




風扇電源就插這邊

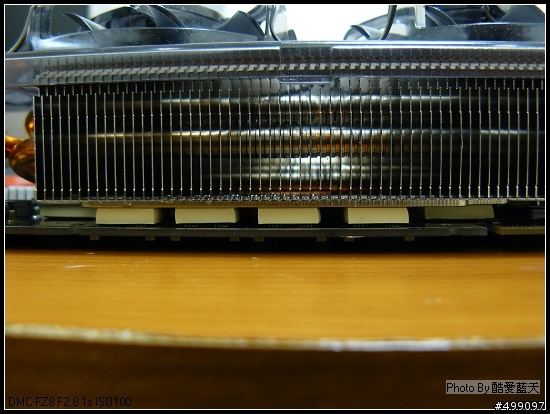

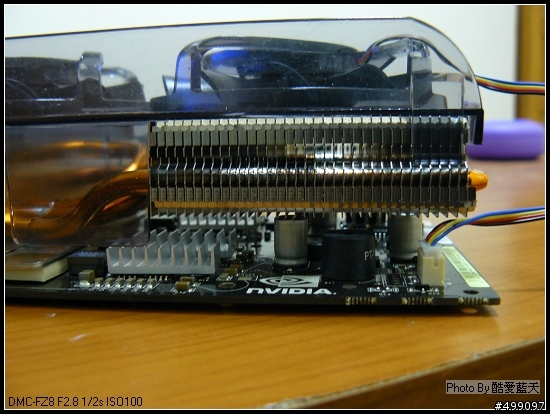

記憶體導熱墊 就這樣壓著 壓迫它產生更大的接觸面
螺絲一定要鎖緊 不然會沒有接觸壓力 散熱效果就不好了

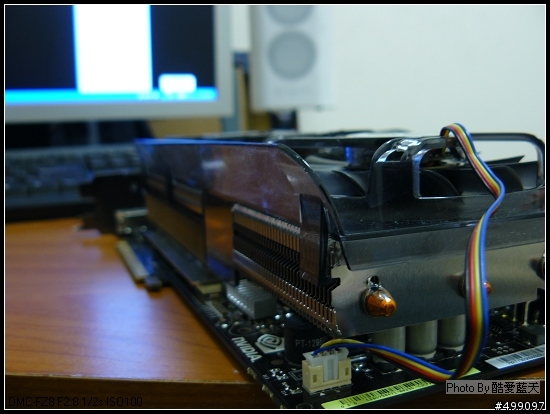

後方風扇 可以對對後方電子元件散熱 通常一般散熱器只注重在晶片散熱
但是 實際上發熱的部份連顯卡的供電模組產生的廢熱也很多 所以此散熱器屬於整體式散熱




這導流版設計 是避免風扇把排出的熱風 重新吸入造成熱循環散熱不良問題而設計的

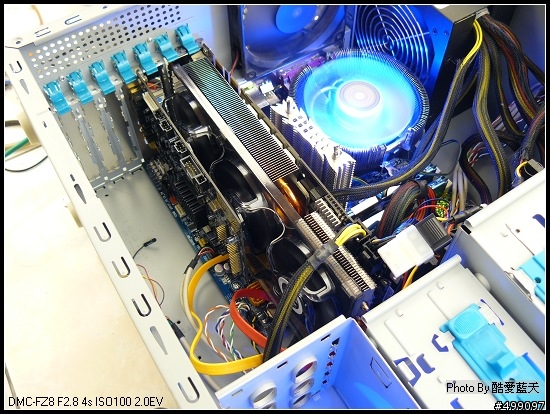

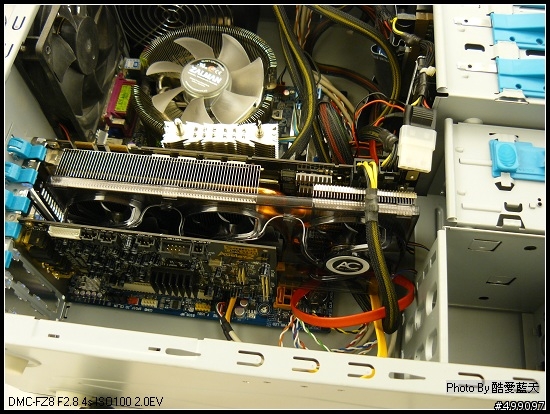

當然要測試一下啦 就裝機吧! 好長 Orz........一般機殼要裝他還真恐怖= =...比我的 2900XT還要長一截了
剛好差點卡我音效卡 不過還是剛好閃過了






開機囉! 完全沒感覺到聲音
而且也不會有那兩顆靠近音效卡的風扇吸不到風的情形
因為 AC他家的風扇特殊就在這邊 可以從側面進風 所以 安的啦~!



來點測試吧

CPU: Intel E2160
MB: GA-945GME-DS2
RAM: DDRII 667 1GB*2
VGA: 8800GTX+AC Xtreme 8800
室溫: 25.6

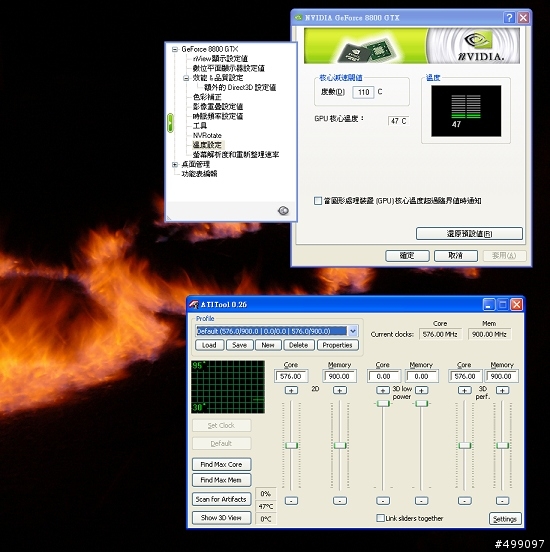

待機 呼呼 這真的是8800 GTX的待機嗎?

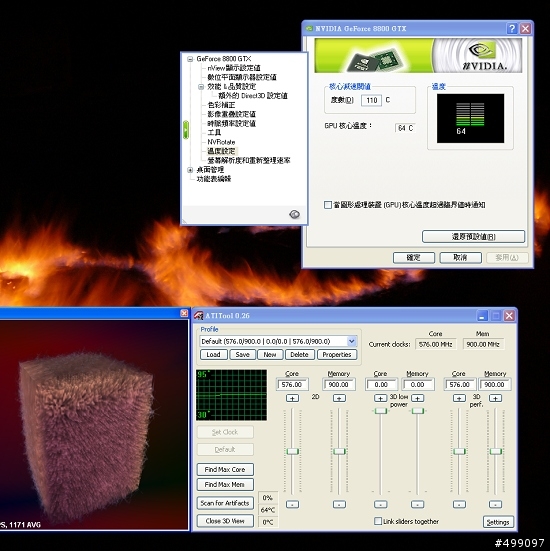

全速 正點阿! 只有 64度 而且風扇全速運作中也幾乎沒聲音



話說我為什麼會選擇此款散熱器呢?
因為小弟我朋友的房間比我還熱= =
使用被動式散熱的話 可能顯卡整張就燒掉了
就算對晶片組有散熱 但是實際上 周邊元件溫度都很高
所以才跑去問問軍團長有啥好貨 他就推薦我使用這個剛出爐的好東西啦
雖然說只能單獨支援8800系列 但也顯示原廠對產品的專一程度很高
反正我朋友也應該不會再換卡了 哈哈 8800GTX 還可以換啥?

優點:
1.三顆9CM靜音排風扇 在靜音的狀況下又可以達到最大散熱能力
2.散熱鰭片夠多 造就使用低轉速風扇 就可以達到強大的散熱效果
3.5根全銅熱導管 加速導熱效果
4.記憶體由 散熱器本體一起散熱 省去貼散熱片還要小心他掉下來的煩惱
5.外型超有霸氣 (笑)

當然還是有缺點的
1.AC傳統 每款散熱器都只給同系列使用 無法沿用 因為孔位都不一樣
所以沿用性差 不過基本上換卡很少散熱器一起帶過去的吧~

2.單價高 但是 8800都買的下去了 還在乎嗎 XD?而且也不到兩張小朋友跟一些主流顯示卡散熱器價差不大

3.M-ATX主機板 不建議使用 會卡到 S-ATA插槽 除非使用 90"轉角線 不過裝8800的人應該沒有像我都用小板吧 哇哈哈哈


謝謝收看
