話說自從在01看到網友分享的動物機
心中一直蠢蠢欲動,也想要組一部

我的初步規劃如下:
主機板:Intel D201GLY2
記憶體:創見DDR2 800 1G
硬碟:Seagate 120g 2.5inch Sata

組動物機,首先要選機殼
訂製機殼,就要考量很多了
電源部份,主要決定機殼的大小
如車用的動機物,主要電力可以用外接的
機殼就可以做得更小

在壓克力及鋁鎂機殼的心中掙扎
決定了訂製散熱效果較佳的鋁鎂機殼
於是與機殼賣家討論
1.200W 準系統 Power
2.ITX主機板尺寸
3.8公分2cm系統風扇
4.後2的usb埠
5.2個2cm圓孔裝開關
6.前面板電源開關,加2組usb埠
7.電源及硬碟指示燈,由前usb埠透出光來顯示

因為機殼製做中,等不及,先要求寄Power來改裝

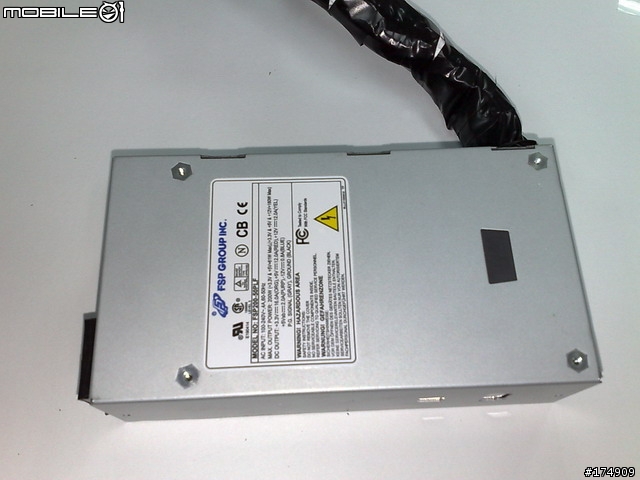

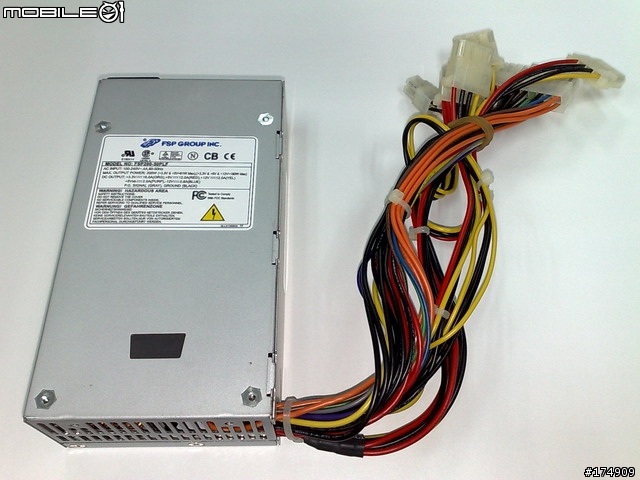

200W 準系統 Power

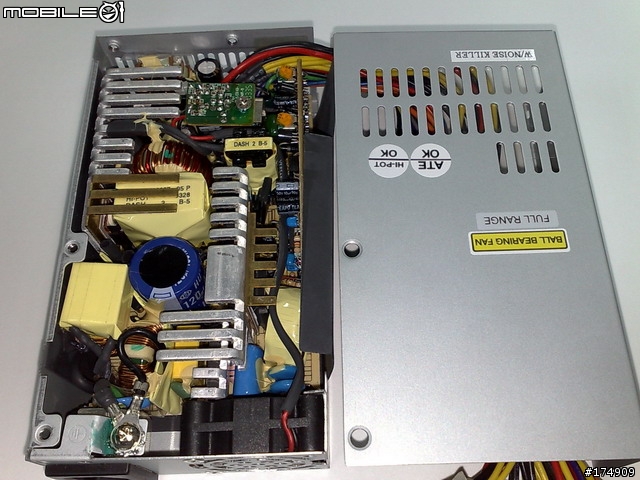

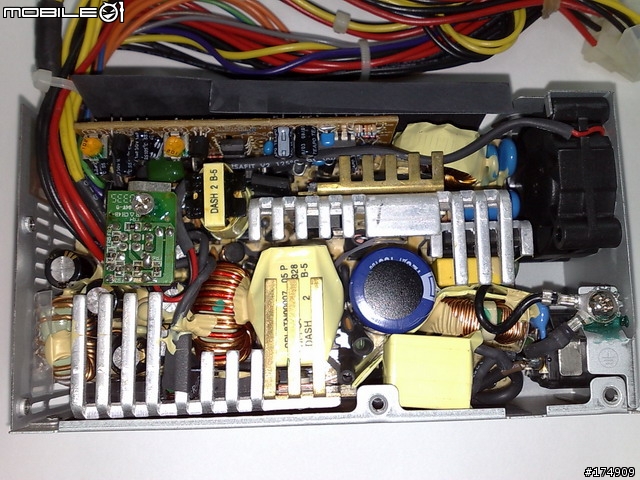

拆開

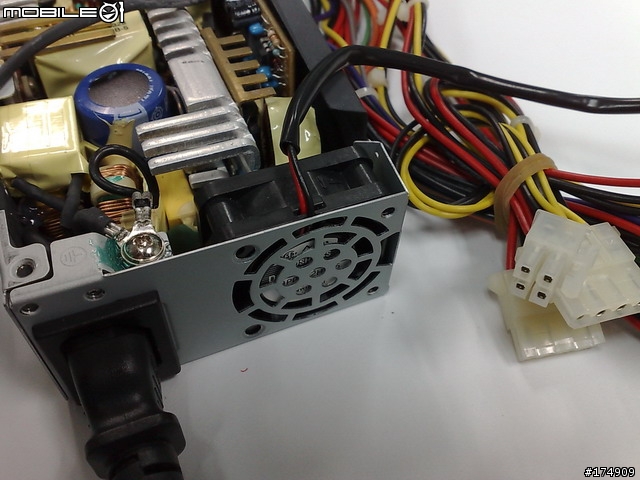

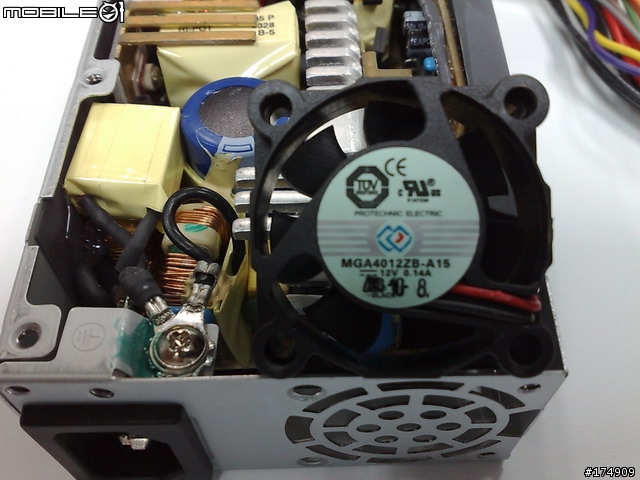

檢查風扇位置


取出風扇


這一次準備的材料不勝枚舉
五金行採購材料

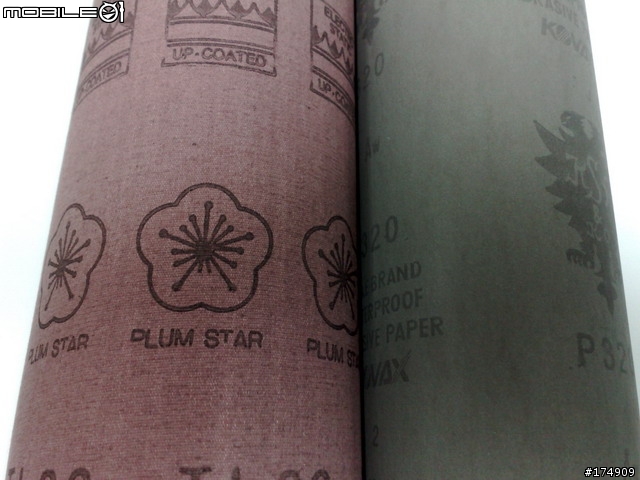

砂紙(粗及細)

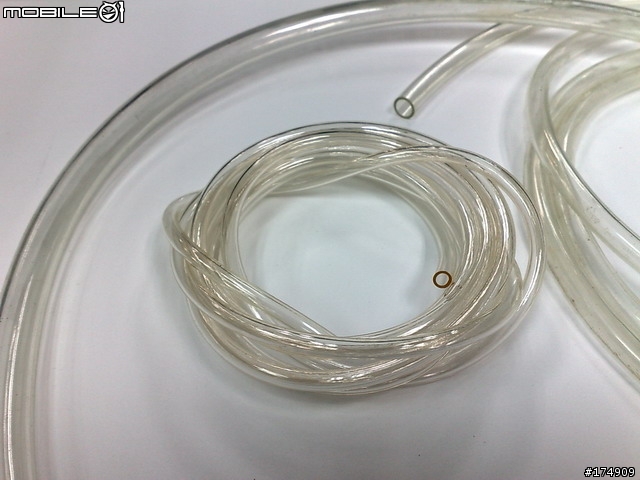

水管及油管(細)
老板娘剪完了,才跟我說1尺40元(細的油管)
(後來去剪20pin用的水管,免費奉送)

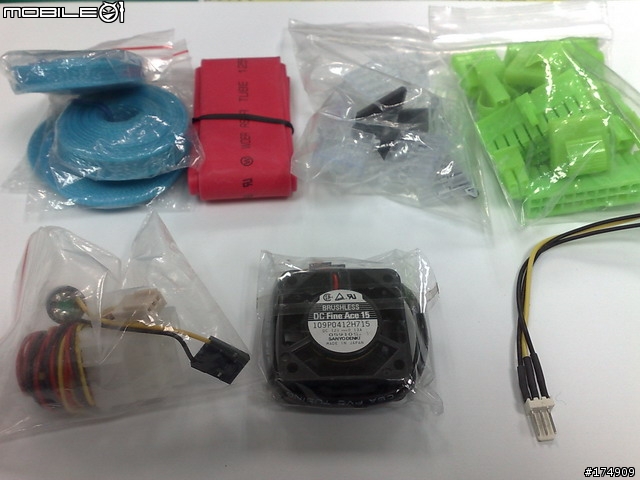

改裝部品 其之1

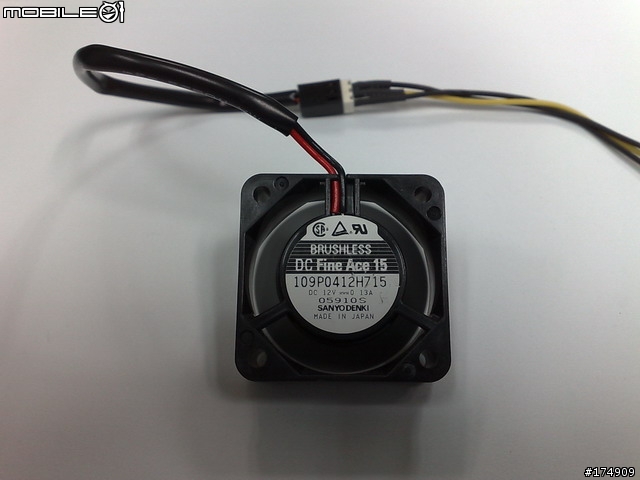

三洋電機4cm風扇薄型

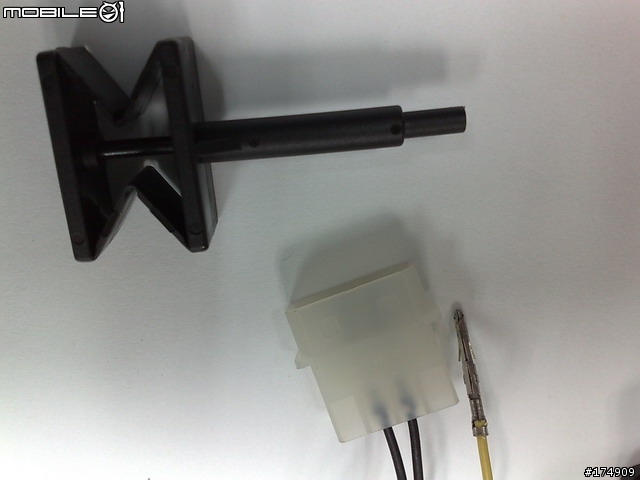

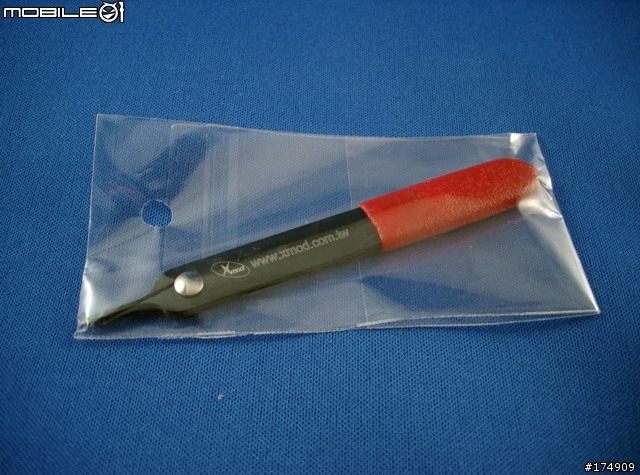

退pin器


準備交接


裝進去測(結果太大聲,不選用)

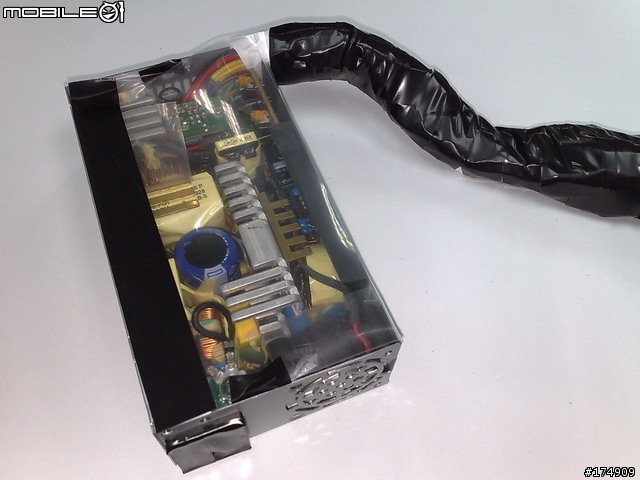

包紮起來


使用前

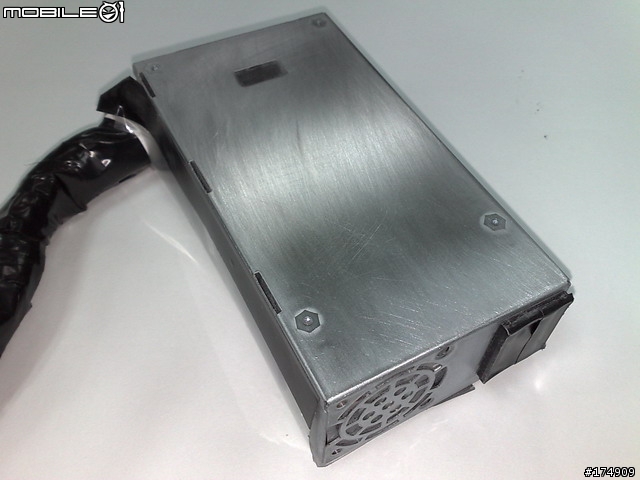

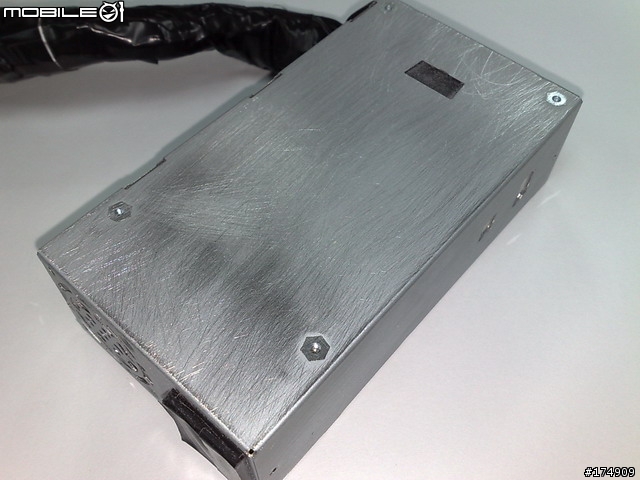

摧殘中


細紗紙磨平,等待上漆(一等,等了2個月...)

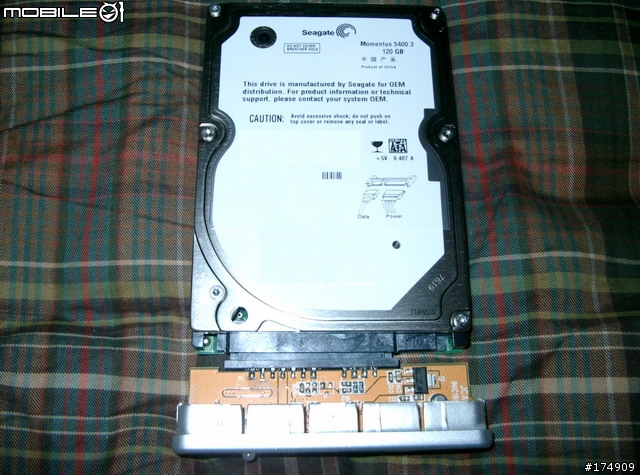

其實最早敗入的算硬碟


為了這一顆硬碟
當天找遍了高雄建國路整條路

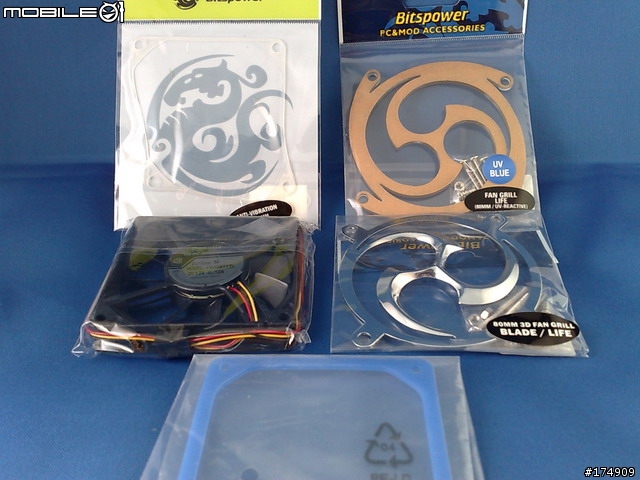

改裝部品 其之2
Bitspower紫外燈光組件,網羅網路上所有UV配件

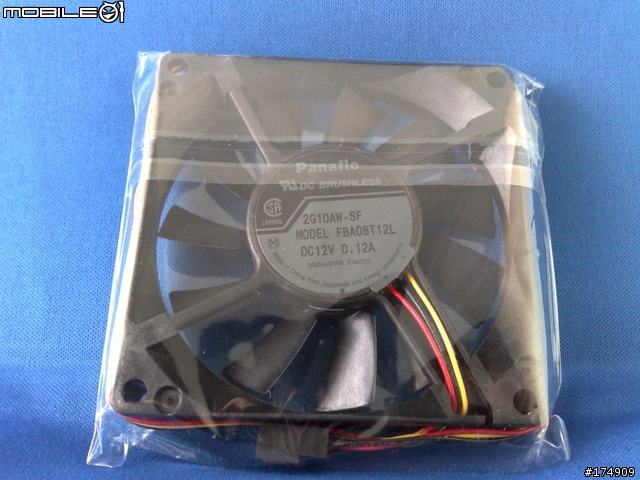

松下電機Panaflo 8cm 風扇薄型 黑標23dba

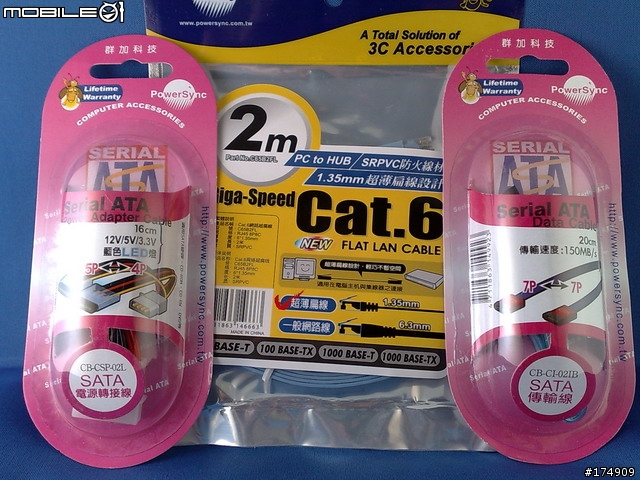

群加 sata電源轉接線、sata傳輸線

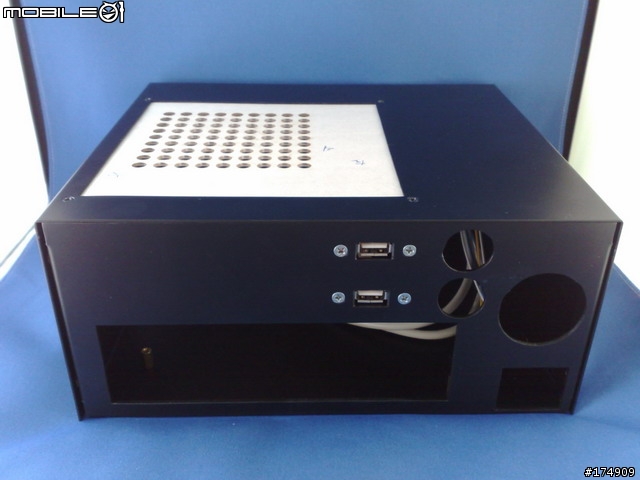

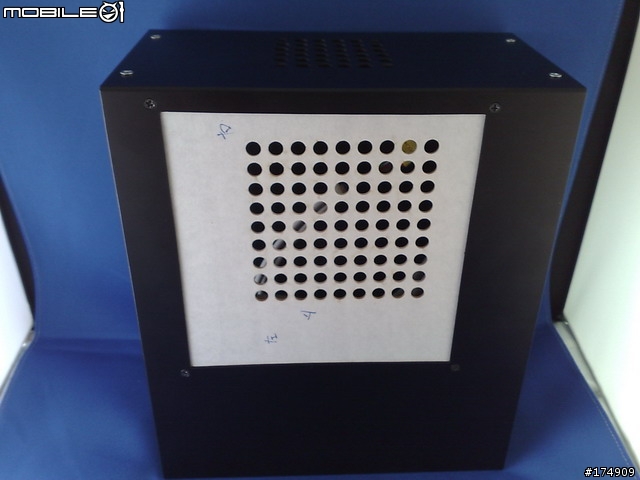

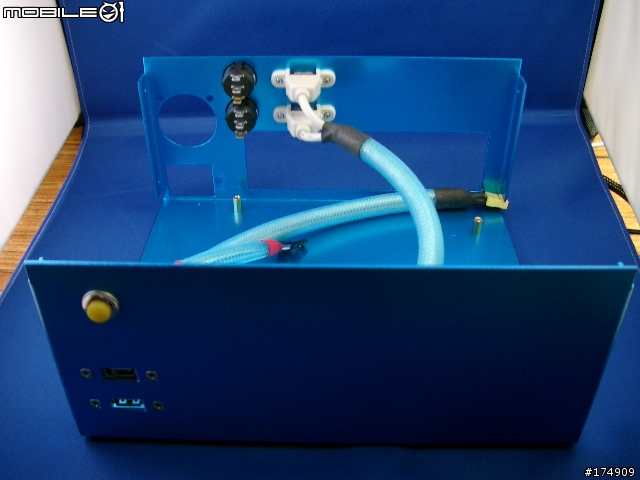

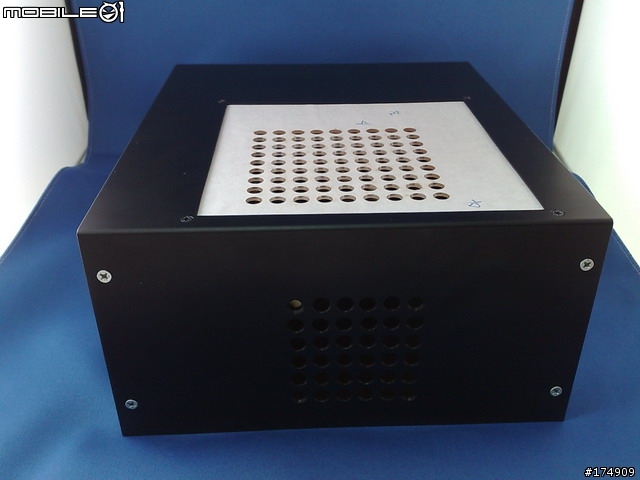

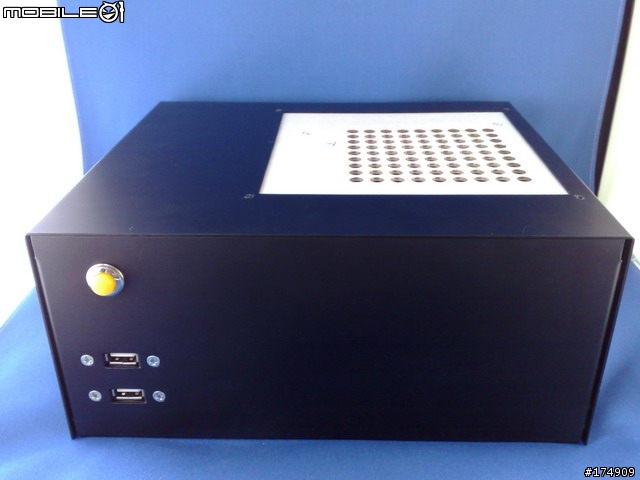

訂製的鋁鎂機殼到貨


8cm風扇的進氣孔
賣家一般都做6cm,考量風扇大一點可能較安靜


背面

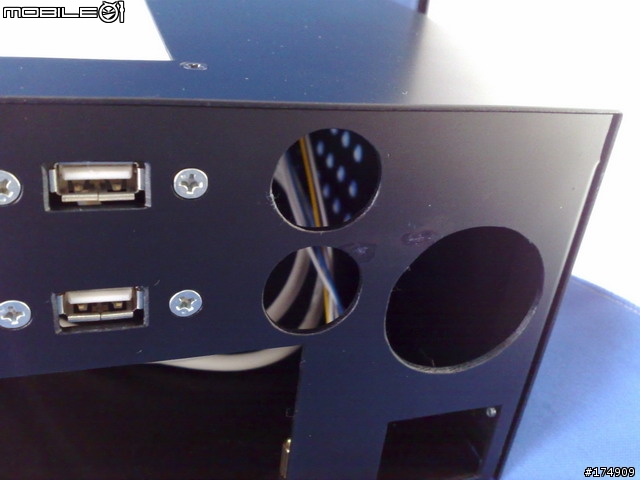

2個2cm的圓孔要裝開關
一個紫外燈、一個做8cm風扇轉速控制


近Power一側特寫

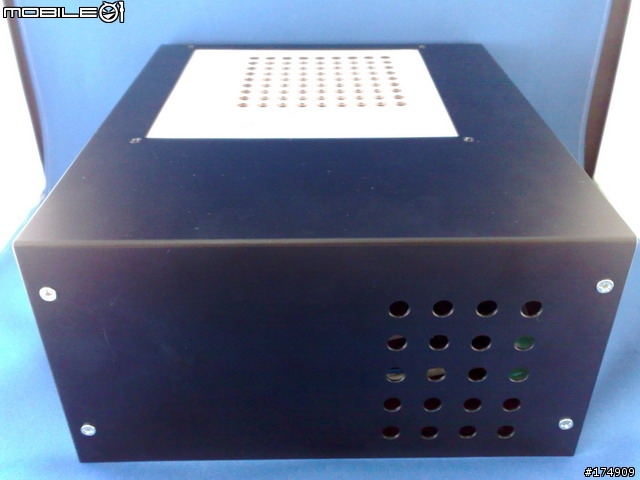

站起來,後來因為覺的黑色的看起來不好看
請賣家改一下陽極處理的顏色


改裝部品 其之3

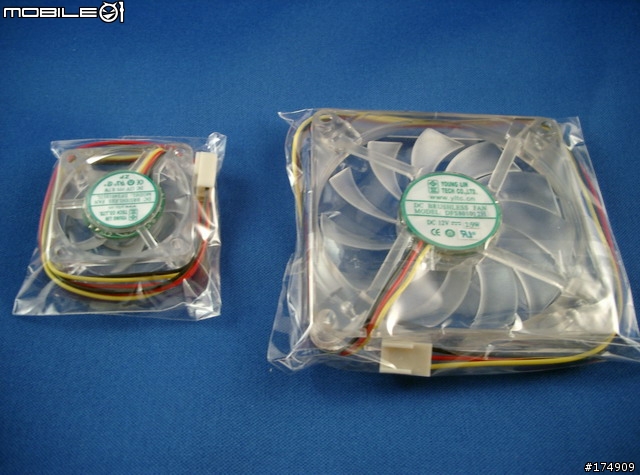

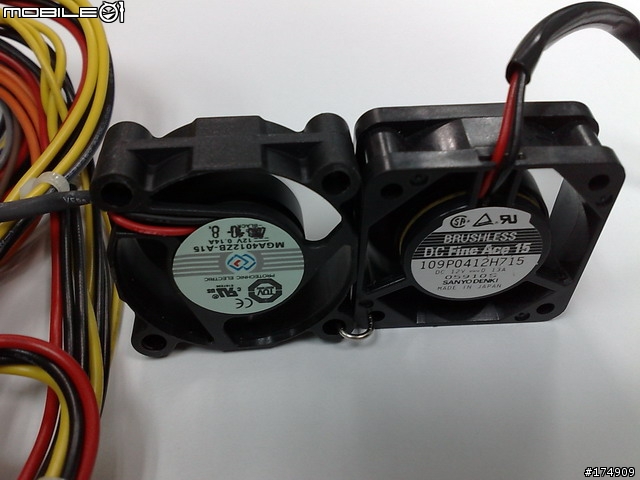

因應三洋電機的4cm風扇太吵,加訂發光靜音扇(這兩個太亮了,暫時不使用)


改藍色的機殼(攝影棚加燈組,也趁本次大敗家一起購入,拍case還算太小一組)

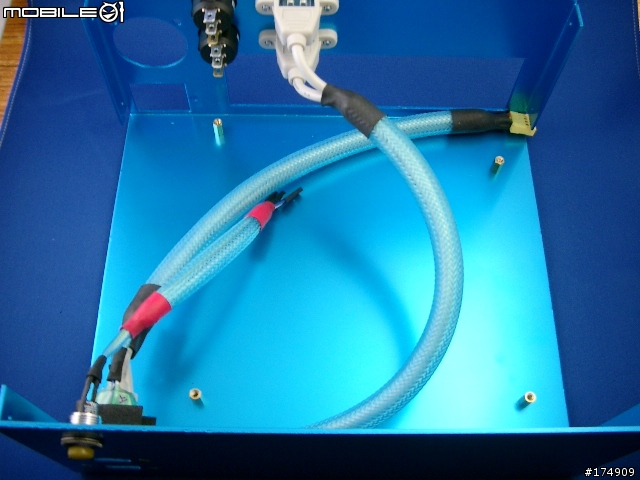

加入UV材質 Power 編織網
早知道就不要賣家加開後面的usb埠,看起來內部的線路很亂

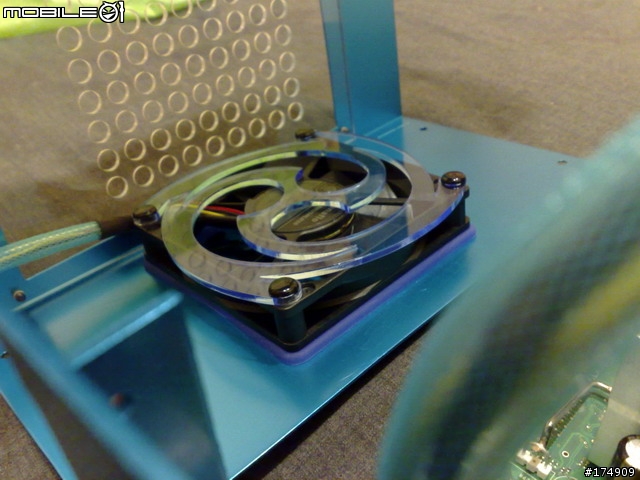

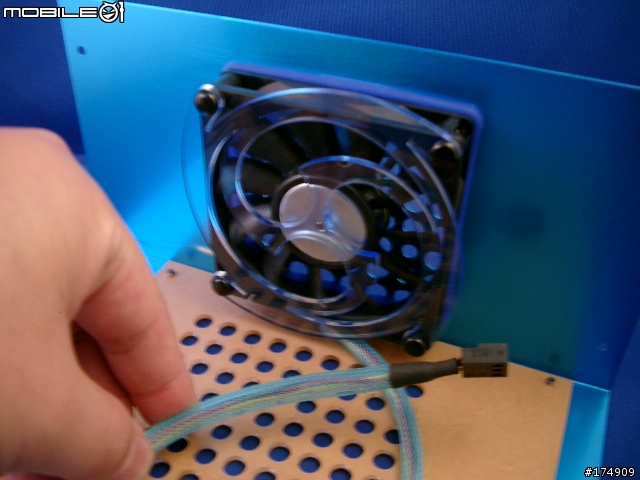

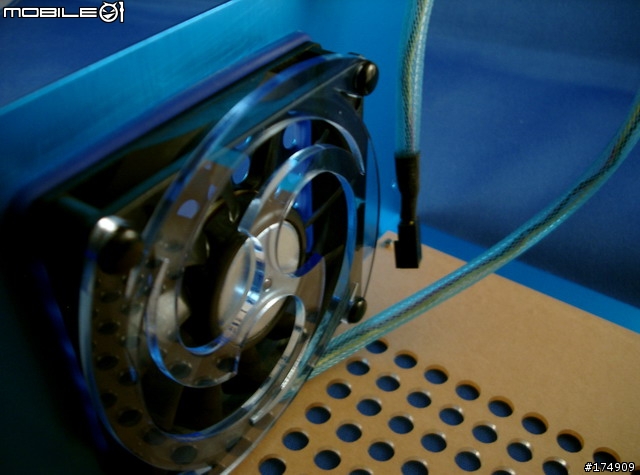

Panaflo 8cm 風扇薄型 加上 Bitspower UV風扇罩


近照


開始改Power

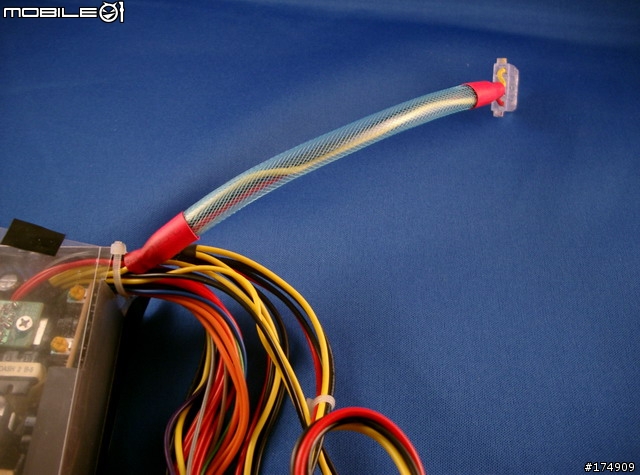

加入UV材質 Power 編織網的效果


改裝部品 其之4
中途Power20PIN退不出來,只好再訂一隻退pin器
還是不好退,只好加尖嘴鉗侍候才就範

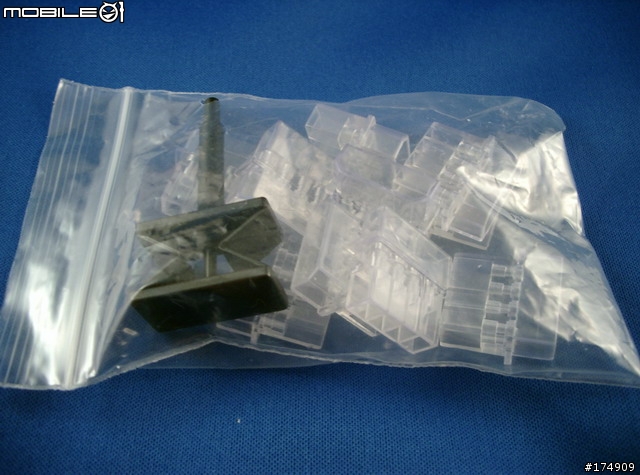

UV大4pin公座退pin組-超透亮版

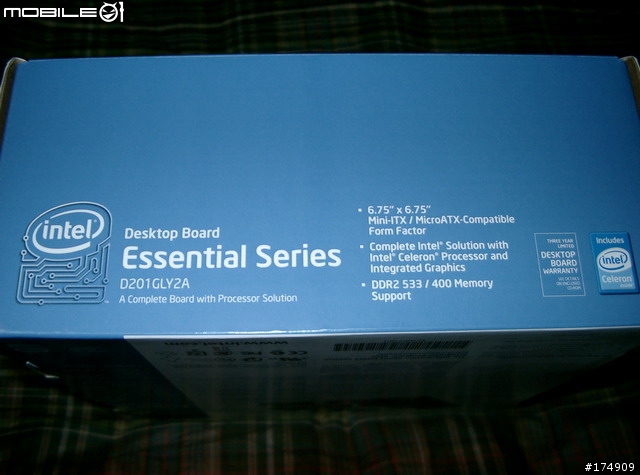

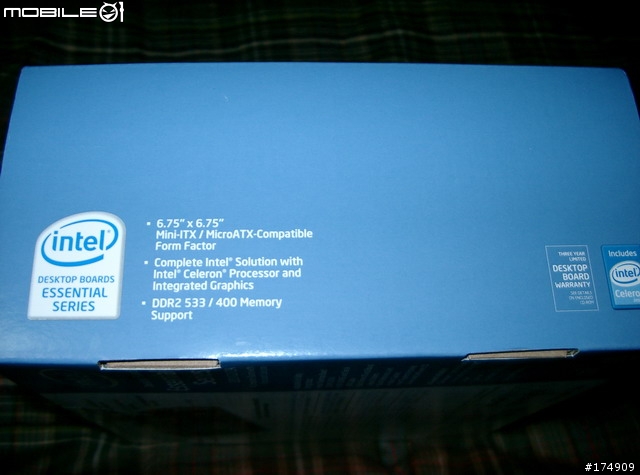

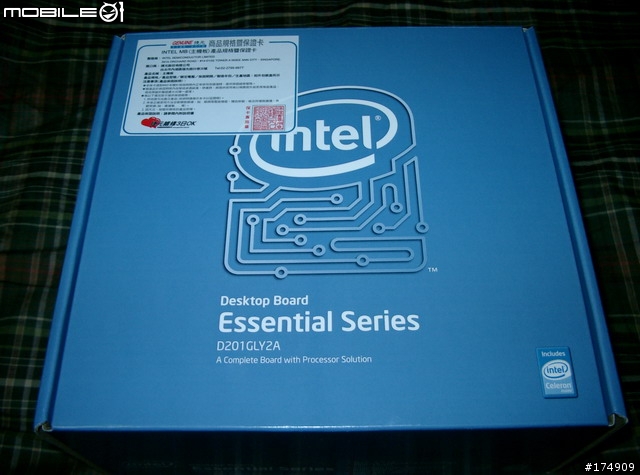

主角D201GLY2A登場


本來以為友站有團購

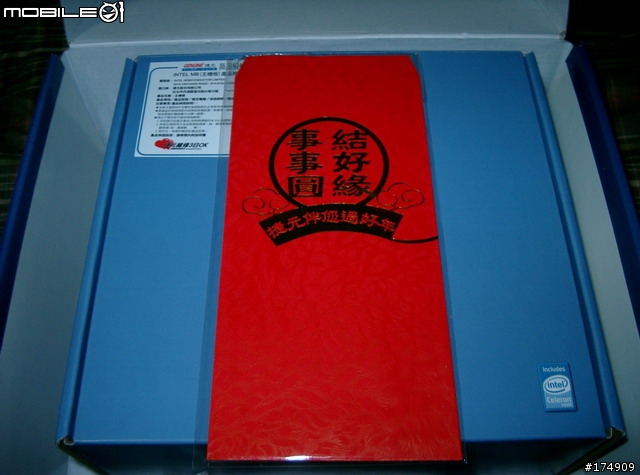

過年期間購入...捷元還送紅包..袋


幸好有主動問,不然等到白頭髮還在等

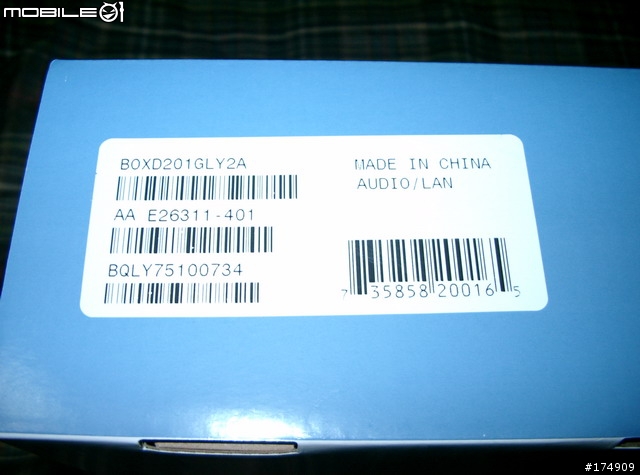

為什麼多一個A


世界工廠製


再翻


再翻面


底部

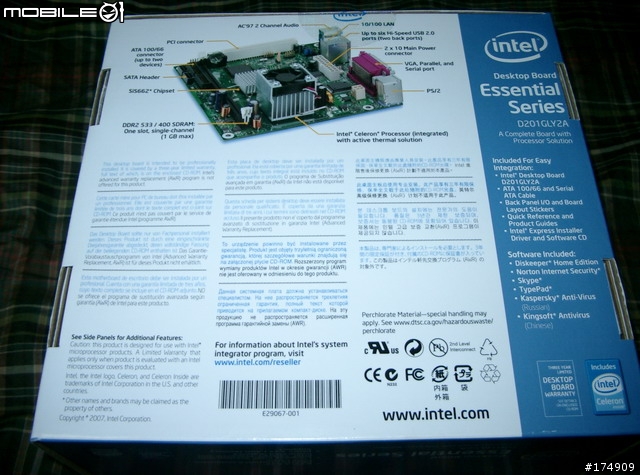

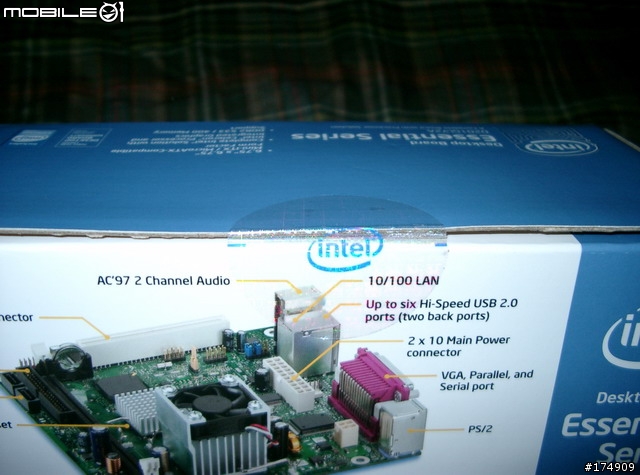

主機板簡介圖


打開

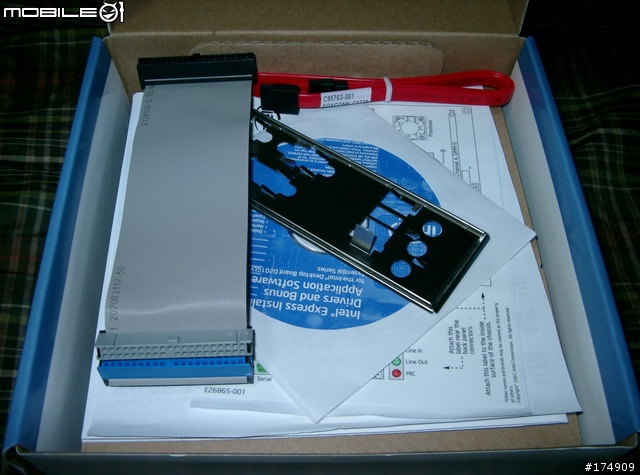

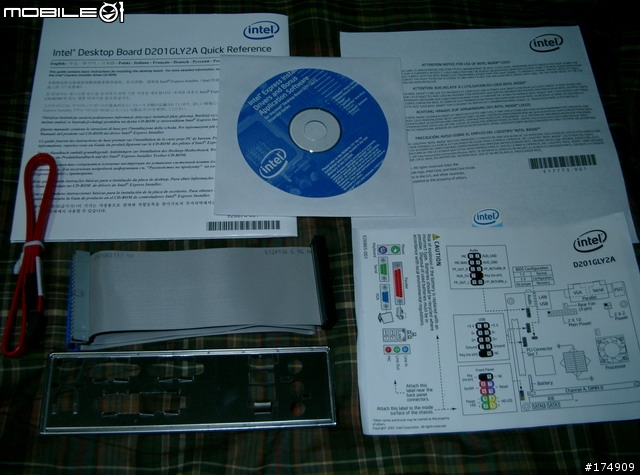

裡面的附件

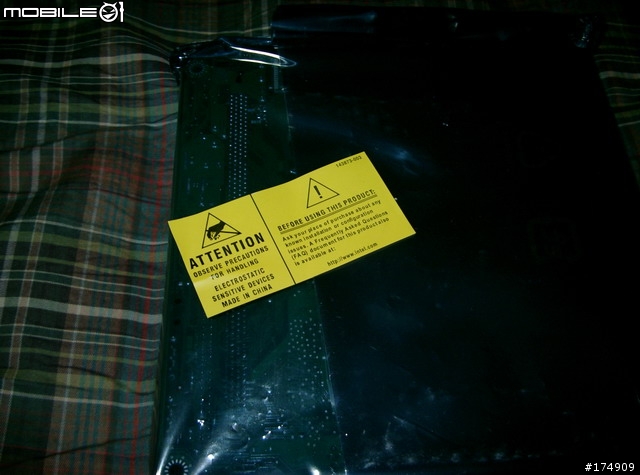

等好久

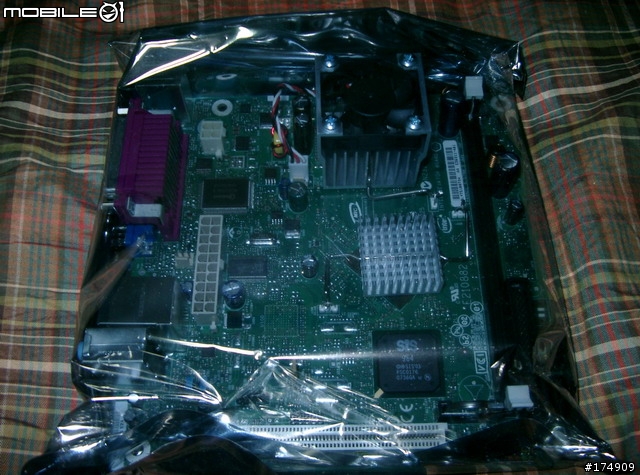

千呼萬喚始出來





感動到眼淚都快飆出來了

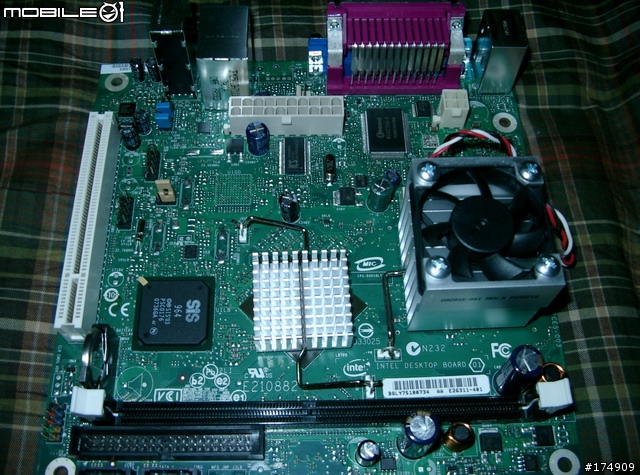

驗明正身

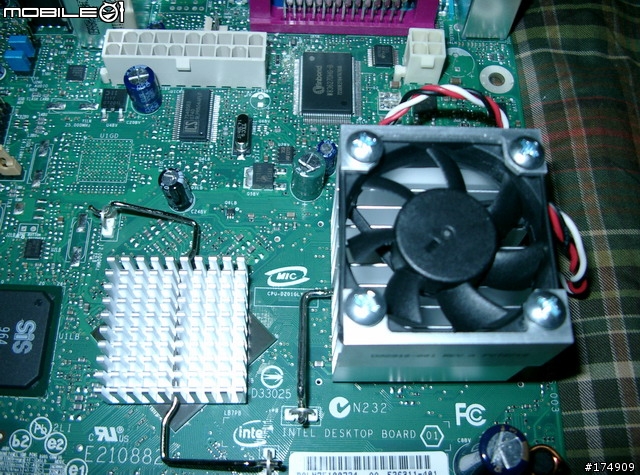

A版是有風扇的

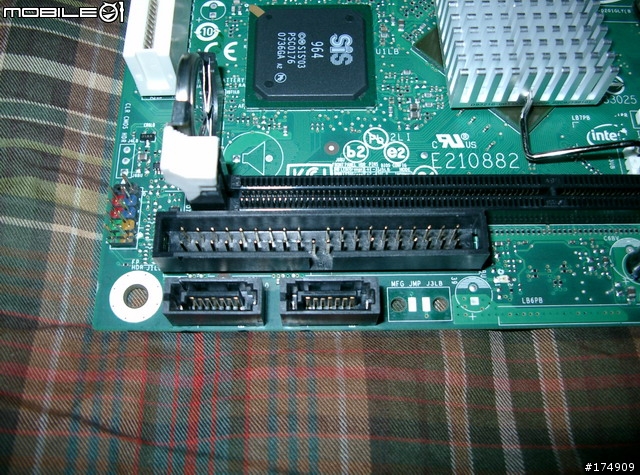

第2代有SATA介面

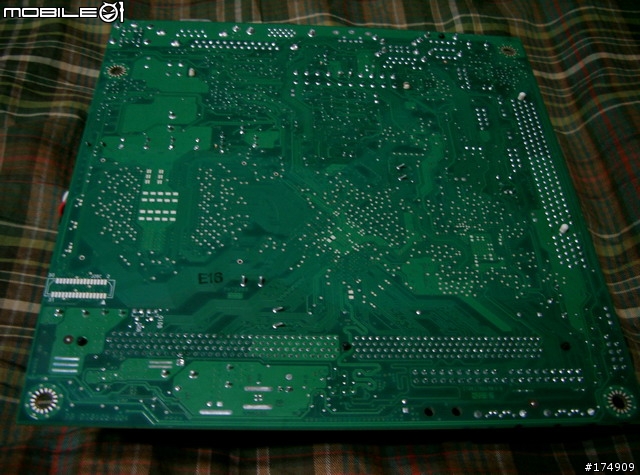

背面

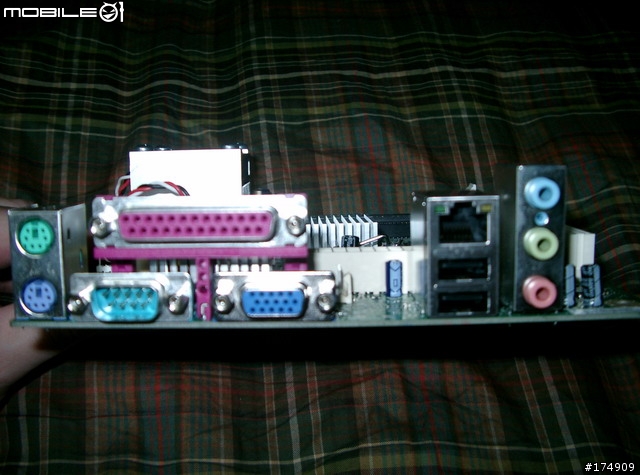

後面


1組PCI介面

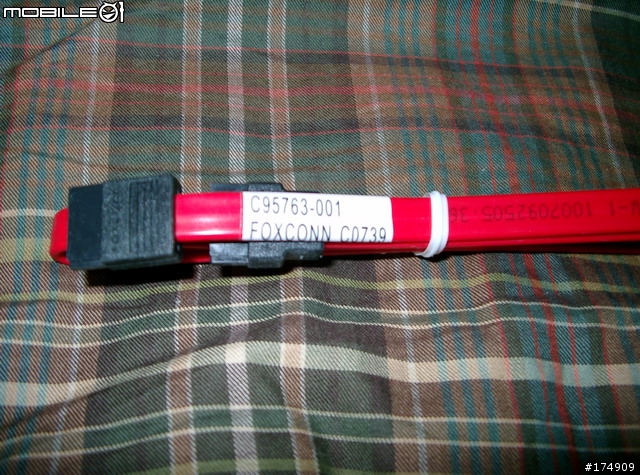

鴻海的SATA傳輸線,群加的就暫時收起來吧

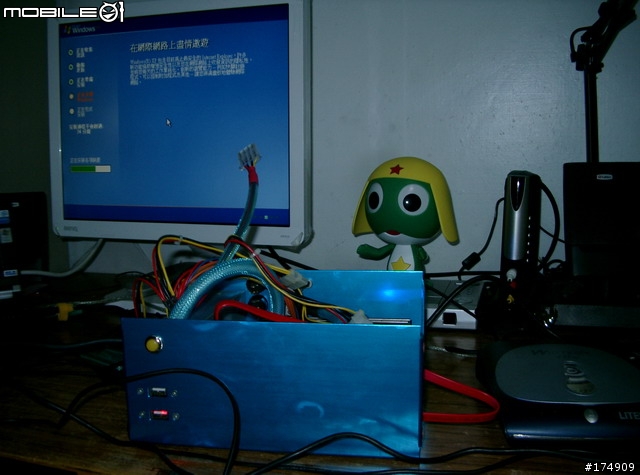

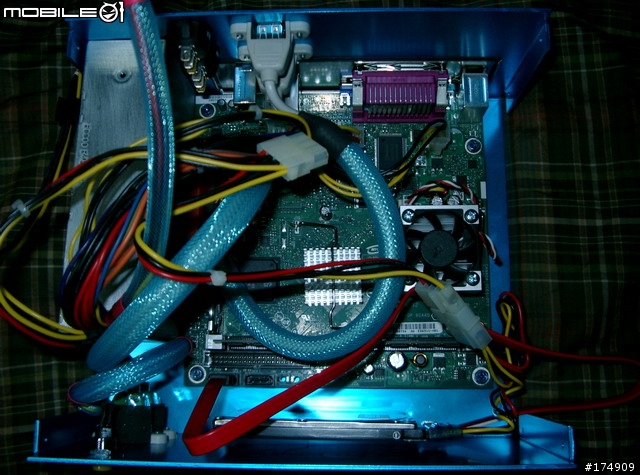

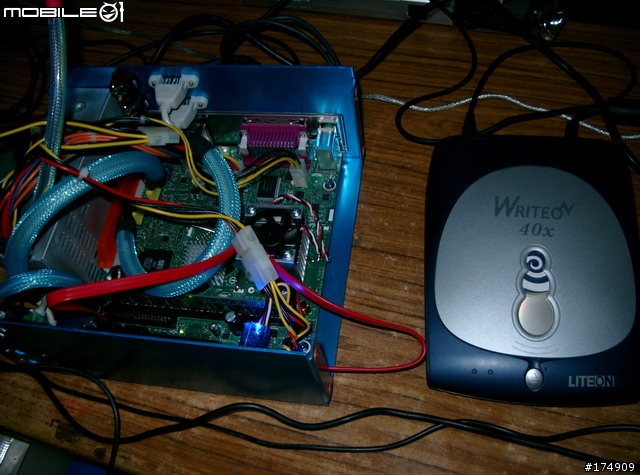

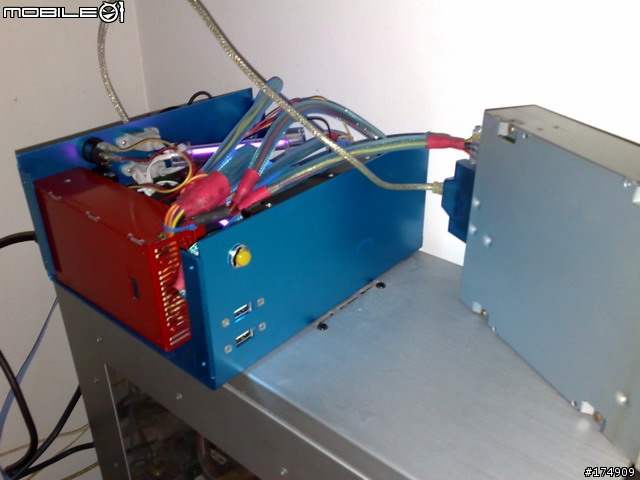

等不及要裝機測試了


取出塵封已久的點燈版CD-RW,依然嚇嚇叫,飛機起飛聲驚人


軍曹也在一旁坐陣


sata電源轉接線的燈好亮,要想辦法封起來

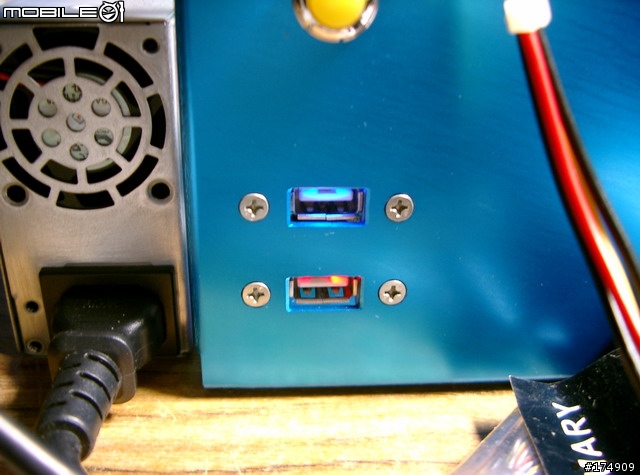

前面板從usb埠透出來的指示燈(藍:電源、紅:硬碟)

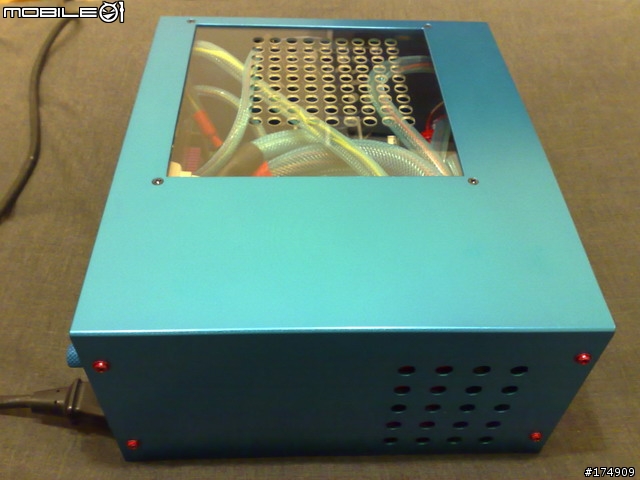

視窗裝好了

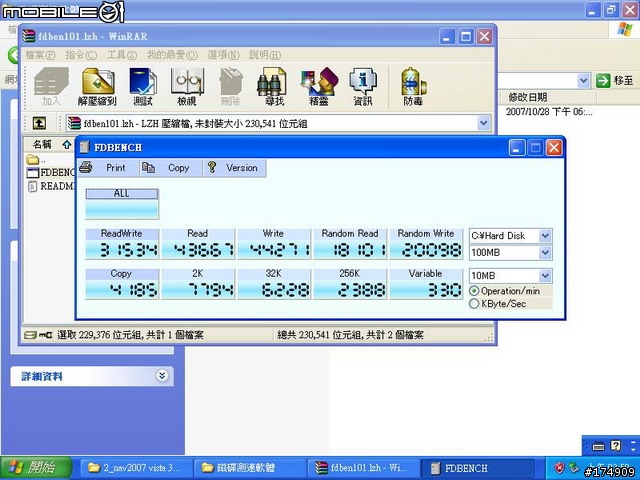

120G 2.5吋 SATA硬碟讀寫測試,讀寫速度約31mb/sec

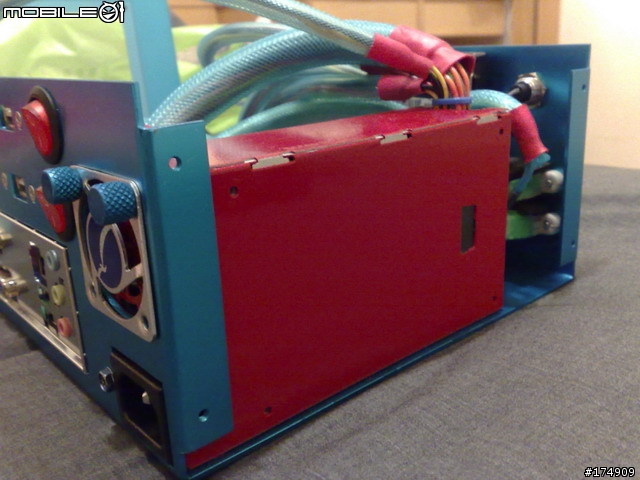

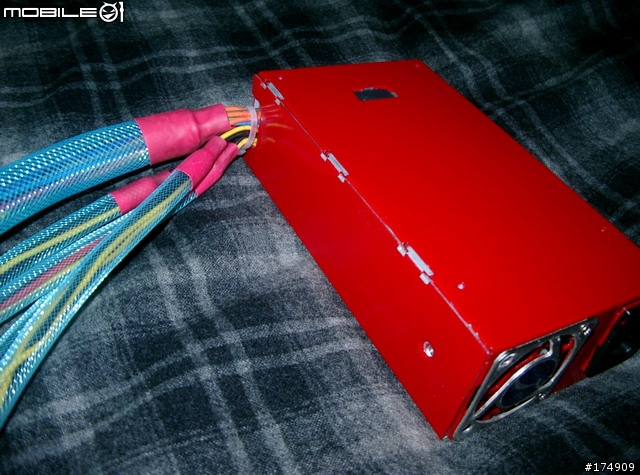

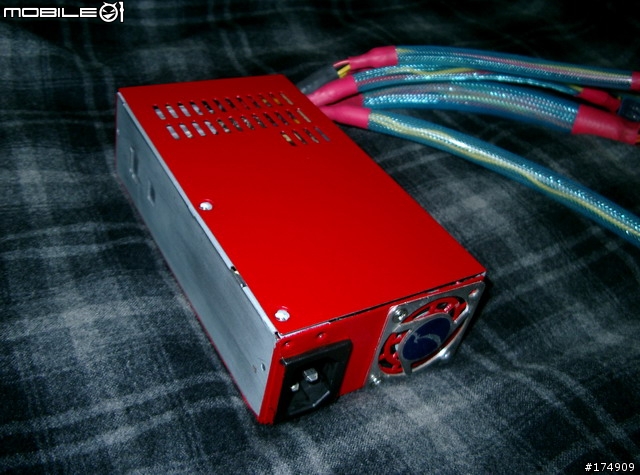

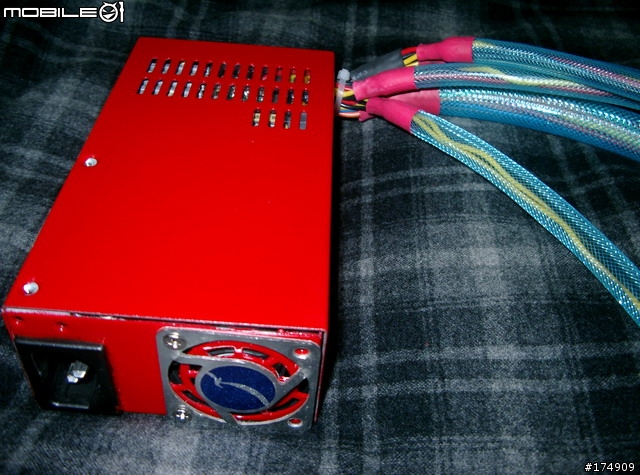

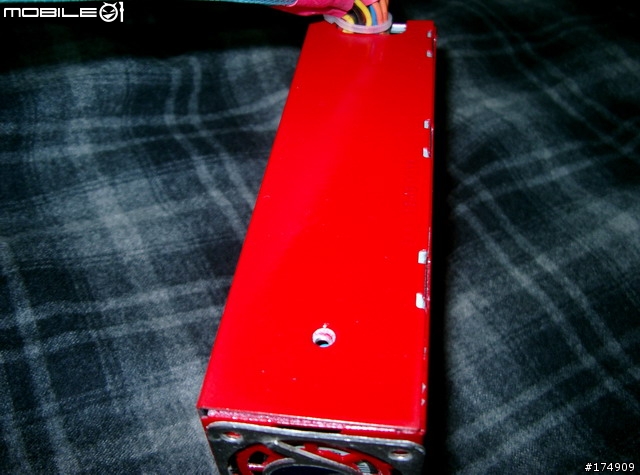

仿照網友“法拉利火紅尊爵POWER改裝”完工


加上之前KM18G多的風扇罩


底部與機殼接觸沒有上漆,以增加散熱效果(要不要加散熱膏啊?)


噴的技術不好,亮光漆的效果沒有出來


束帶後來被我改uv束帶


各式各樣的uv配件


終於要一統江湖了,換上Seagate 250G 3.5inch sata硬碟


將cpu的風扇取下(有沒有人要跟我換A版的風扇及散熱片)
用8cm風扇取代

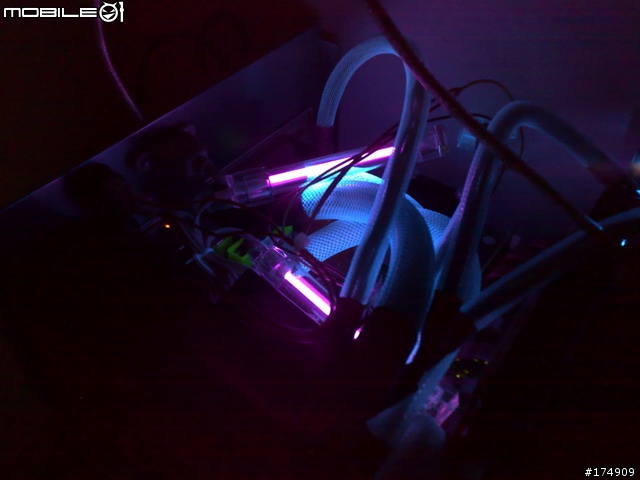

稍測試一下uv效果


愛用的死雞牌硬碟

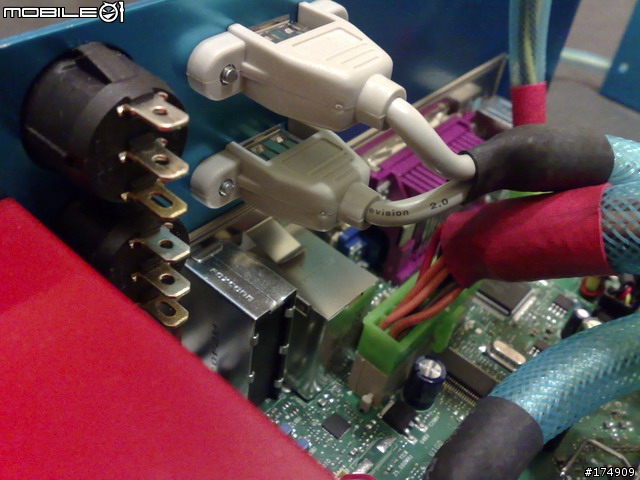

加上兩個開關

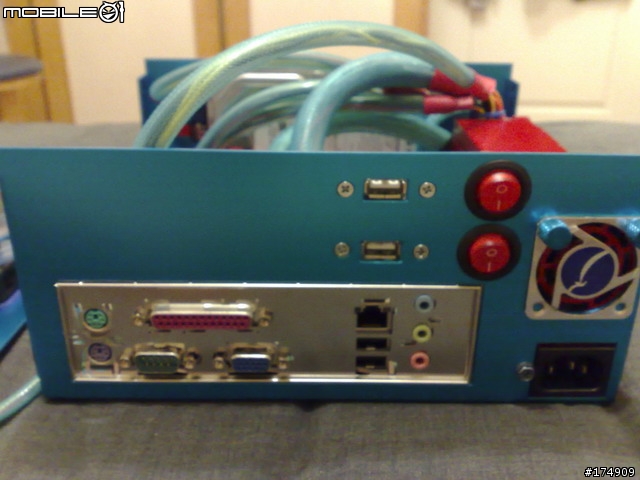

面背


換上uv束帶


躍躍欲試的8cm風扇

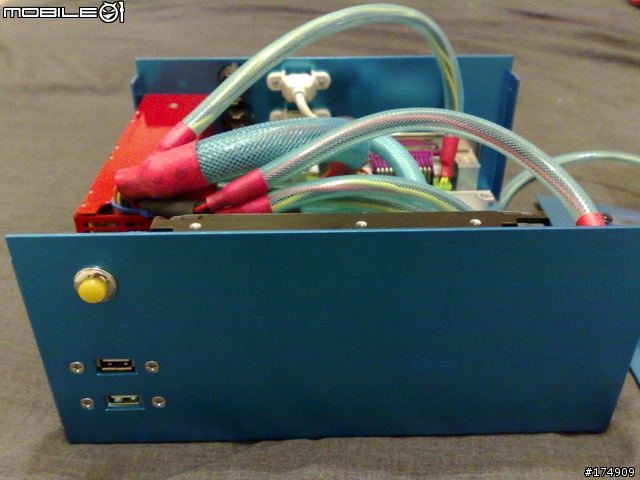

前面特寫

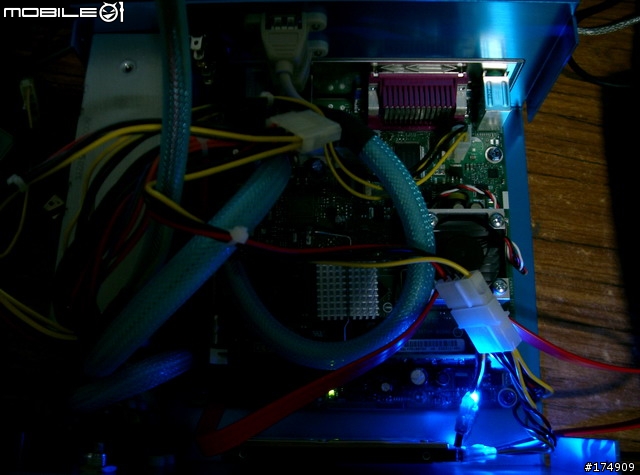

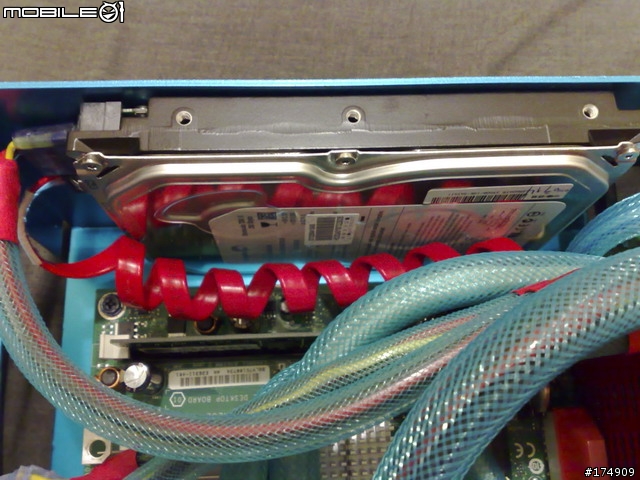

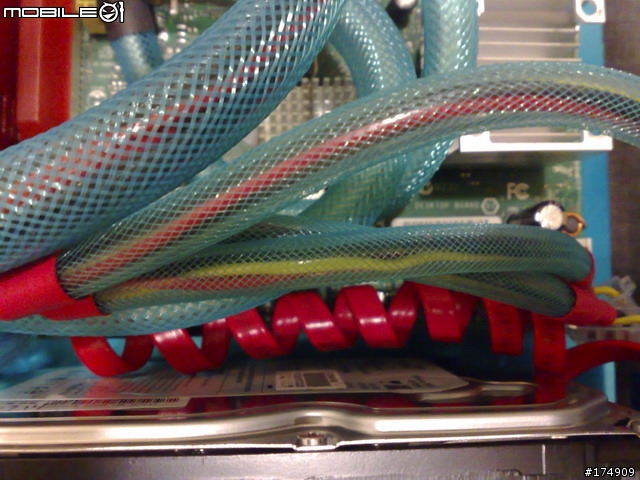

硬碟及改裝的效果


凡達克主機板用uv防塵蓋(只用了一片)

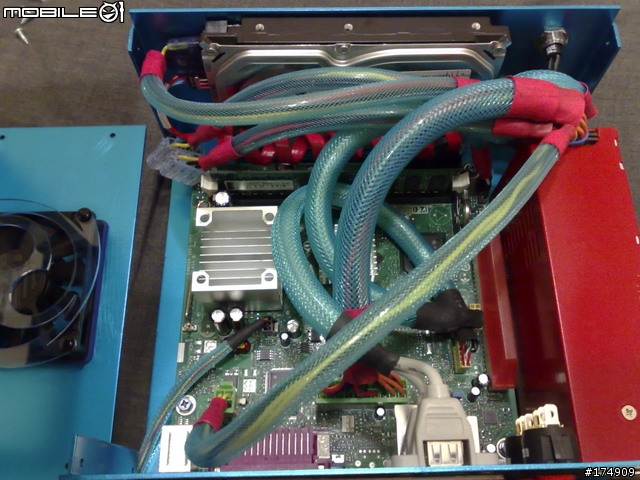

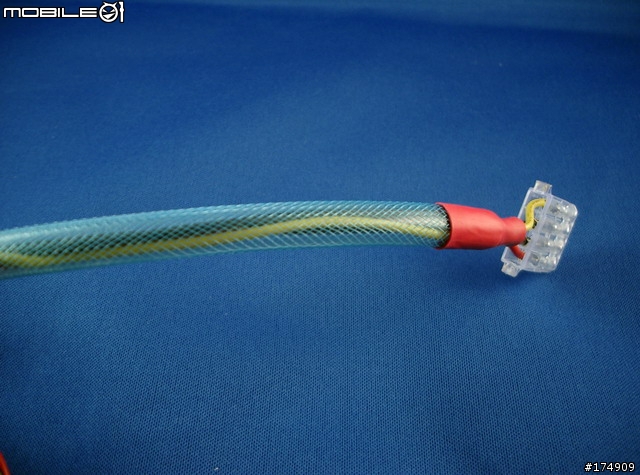

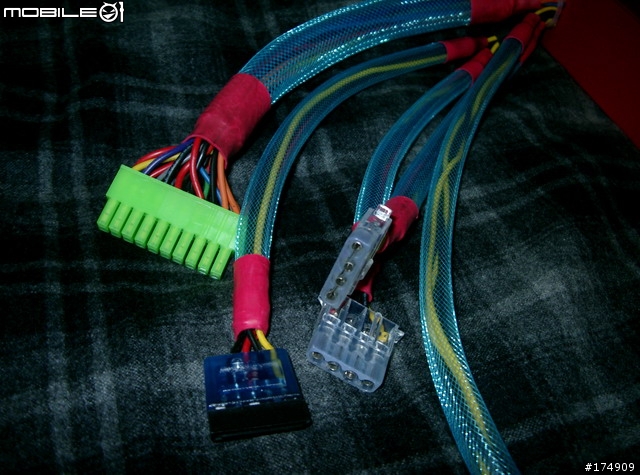

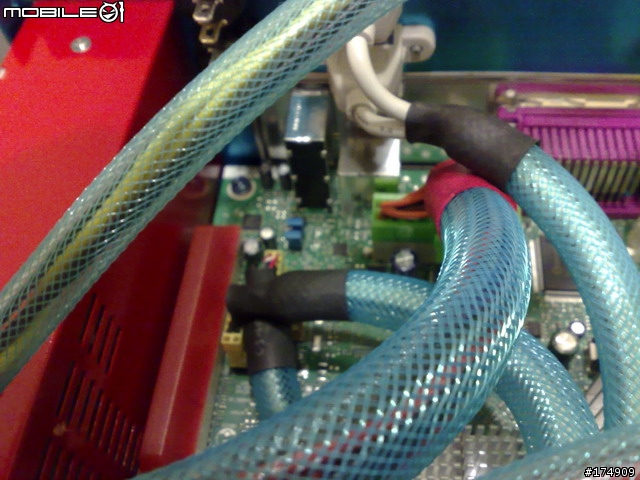

Power20Pin改裝

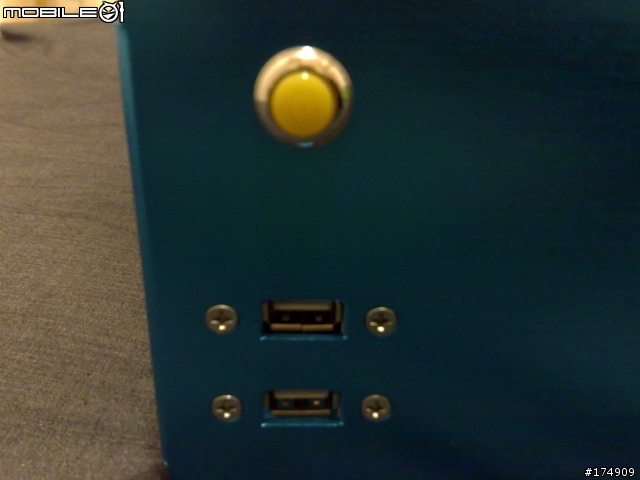

前面版元件特寫

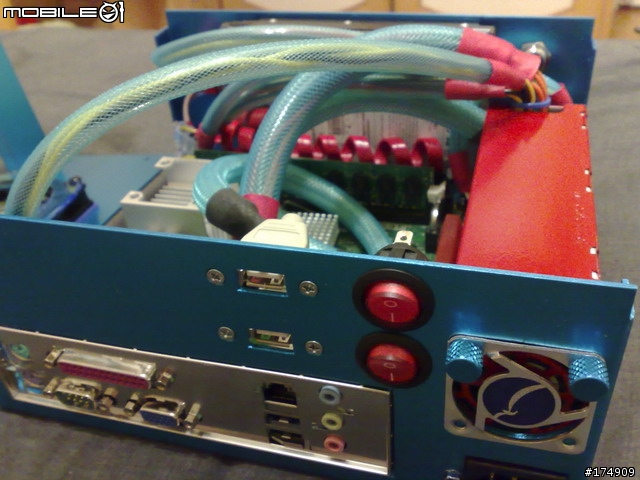

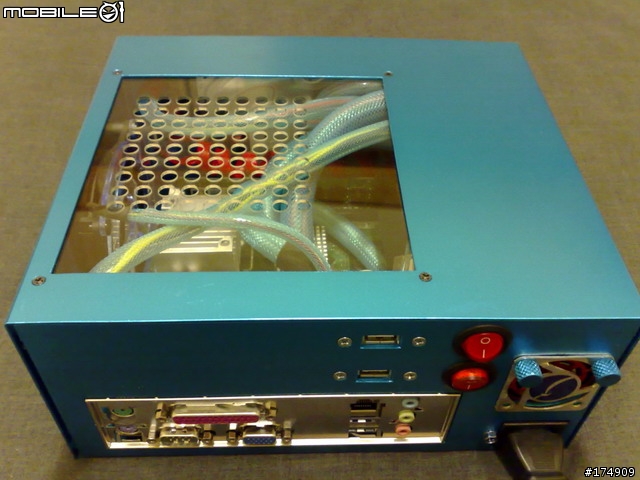

整體後面上方特寫


整體右上面特寫


整體左上面特寫

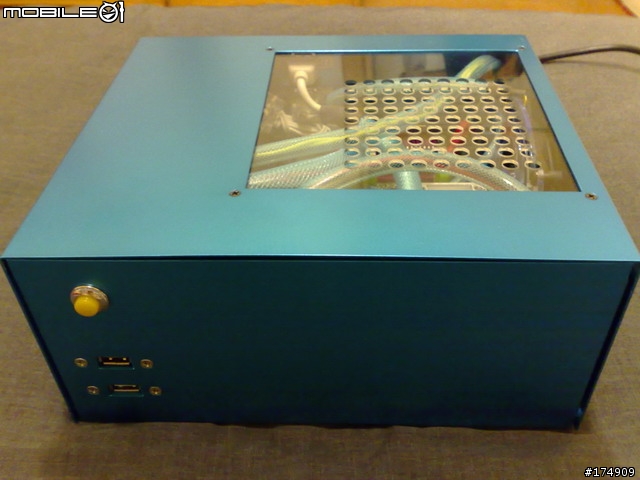

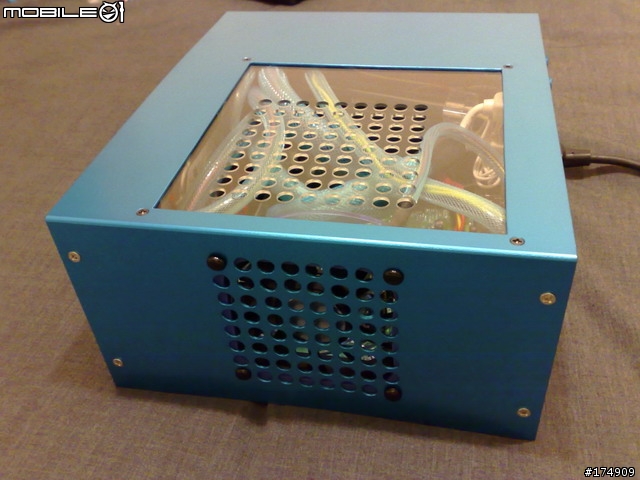

完工圖

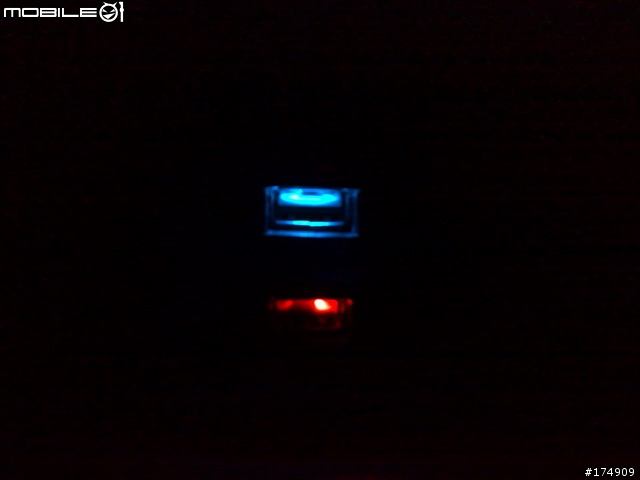

前面版指示燈效果

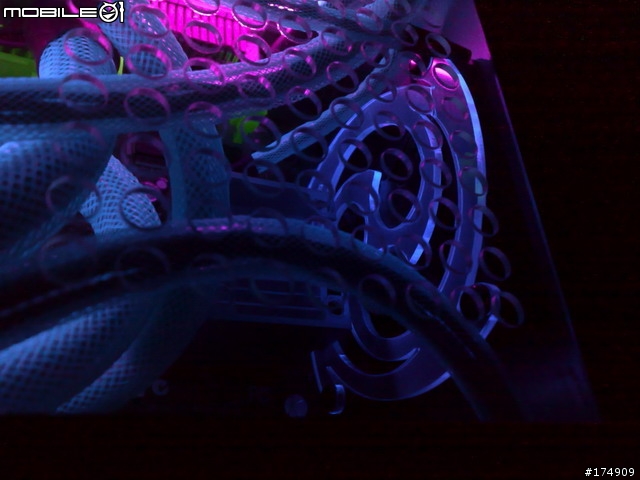

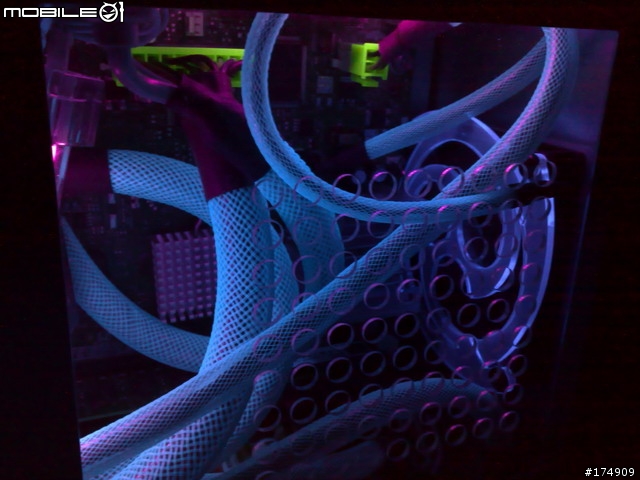

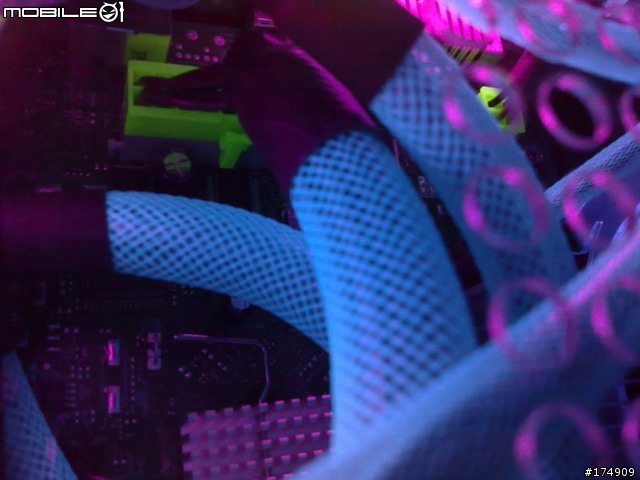

UV效果1


UV效果2


UV效果3


UV效果4

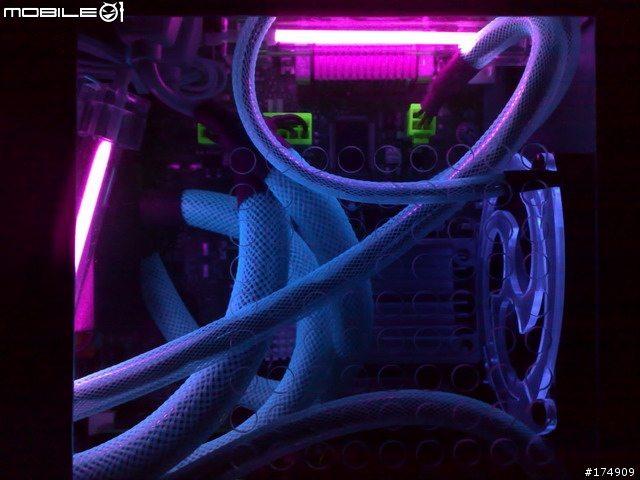

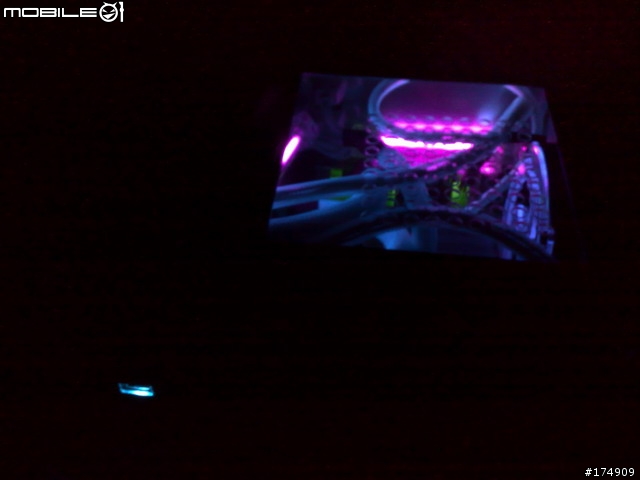

整體UV效果

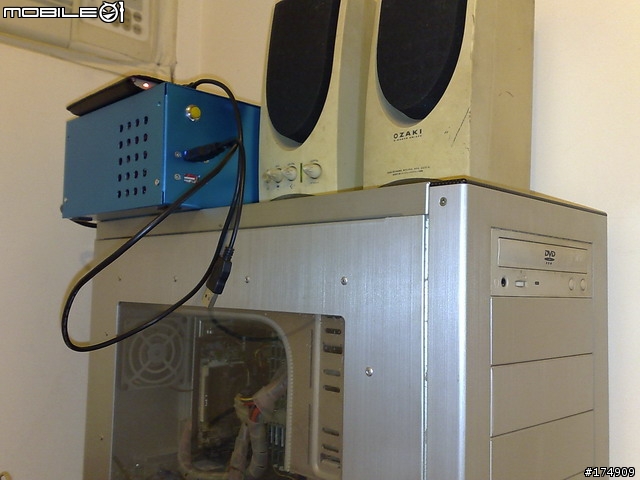

疊疊樂,快樂服役中
超耐用的阪京speaker,約有10年了吧

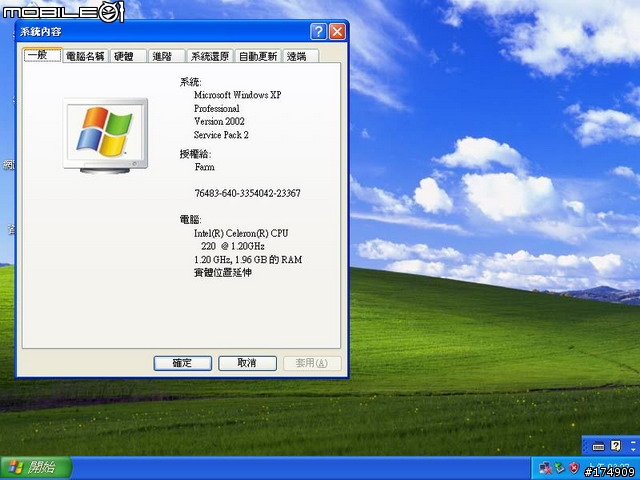

最後更動硬體規格如下:
主機板:Intel D201GLY2A
記憶體:創見DDR2 800 2G(其實只跑533的頻率)
硬 碟:Seagate 250g 3.5inch Sata

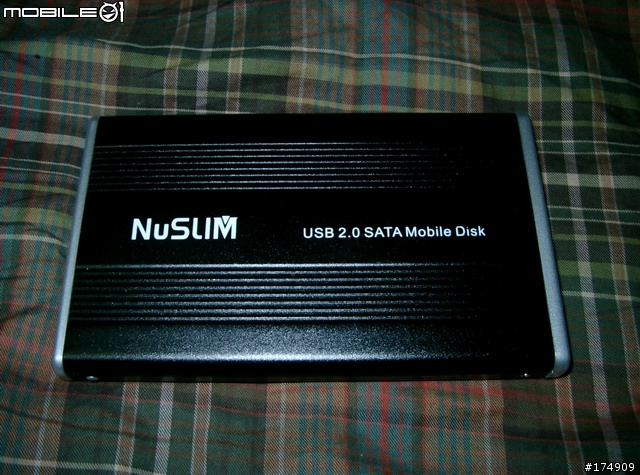

120g的硬碟,還是拿來當隨身碟
2G的ram,拿1g來當Swap及IeTemp
