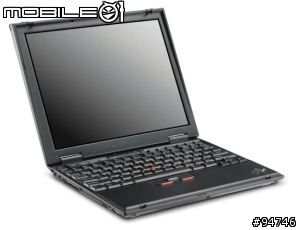

說到IBM 的X系列 或許大家先想到的是這個



(這是一張來自www.thinkwiki.org/images/a/a4/ThinkPadX20.jpg的照片)

不...這個很多大大開過了!
我也搞不到最新的來開...

所以今的主角是這個=>X3550

啥? 3550?

平常都看PC
今天來點不一樣的...IBM的伺服器


在M01的故事總是從門口開始的!

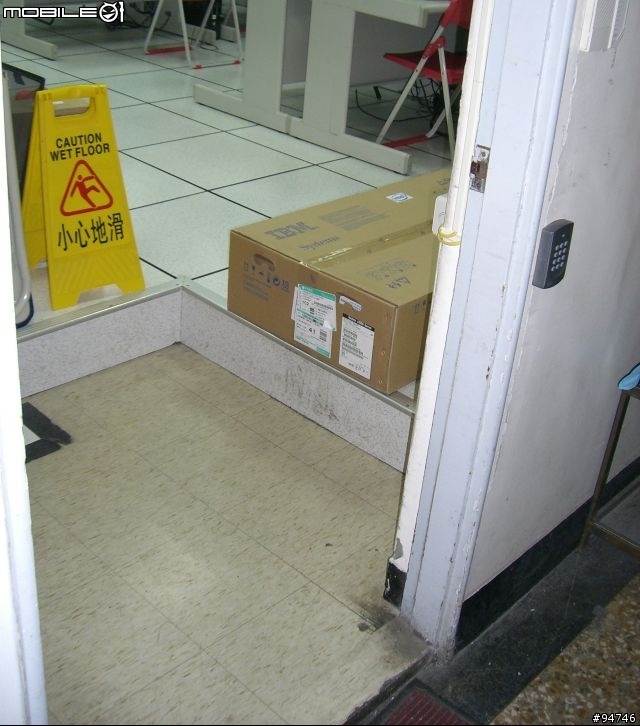

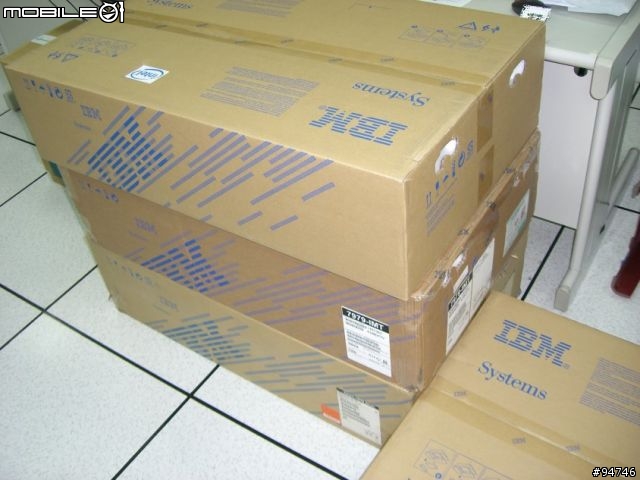

這是啥擋路的箱子?

不得了!裡面還有3箱!

原來是訂的機器到了! IBM X3550 跟X3650!
這個也是X系列阿 !不過他是大黑!

根據我小小的了解,在IBM的伺服器世界裡面與NB相同
有分成幾個系列,像是有
System x =>一般的INTEL或AMD CPU 跑的OS跟PC類似
System i =>用Power系列CPU跑i/OS或是AIX或是Windows...
System z =>這是大型主機了.我遇過的是跑z/VM 的z800 這是跟冰箱一樣大的超級大黑
Blade ==>刀鋒伺服器
...等等
一般來看在硬體軟體架構上 與我們一般人的電腦最接近的 應屬System x了
在X系列裡面 除工作站級的直立主機.最常出現的就是此類機架式的機器
今天看到的會是一台1U的機器.(U是指機器高度,約4.45CM,是機房用的一種計算單位,詳情參閱2F,多謝)


拆箱前 驗明正身! 屬於x3550 型號7978-IIT


IBM機器都會有專用膠帶.膠帶是完整的 表示從出貨到手上都沒有人開啟過.


門戶大開~~很簡單的保利龍包裝
那些保利龍超有彈性的.這麼重的機器都能夠保護的很好.
畢竟在運送過程中.硬碟都是跟機器裝在一起漂洋過海
中間的長條盒裝的是滑軌.等下會看到

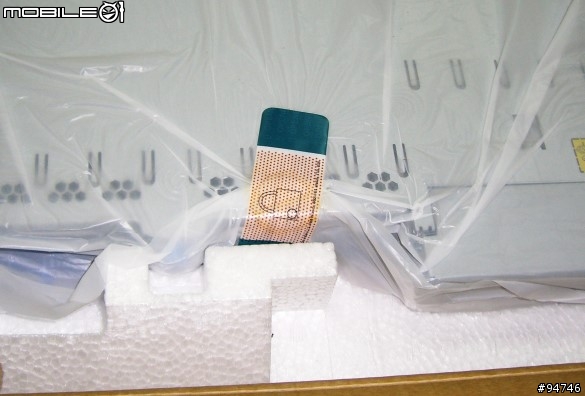

包裝封條~有看過不加油環台賽報導的都知道

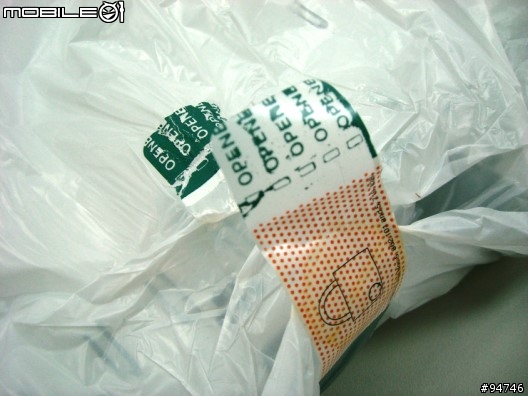

這是一種類似的貼紙 一撕過就會像下面一樣
貼都貼不回去喲~



跳過一些步驟.直接放到桌上.

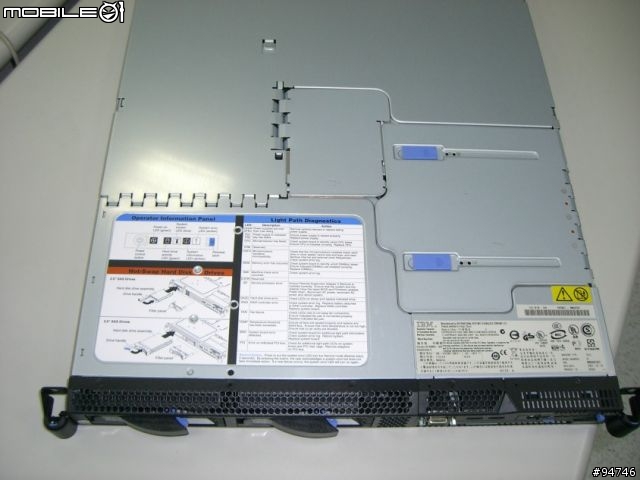

從正上方看看 可以看到很多標籤.上面是"很詳細"的圖像拆裝說明
在這機器裡面有很多這樣的圖案.畢竟用文字實在不容易說清楚要扳哪個把手或插銷
不如用畫的比較乾脆!

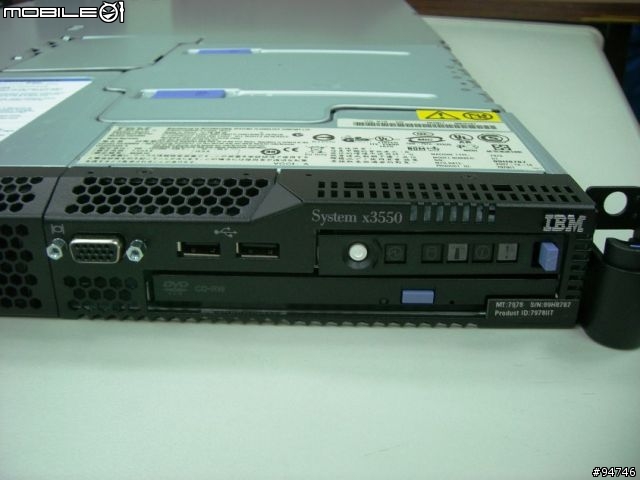

右前方.
IBM的小牌子及型號
還有螢幕接頭跟USB?
沒錯.為了方便 這幾個接頭是前後都有!
這樣要維護時 只要把螢幕搬過來鍵盤插上就可以工作了
不用特意繞道背後去
更右邊是電源(白)以及一系列的指示燈
那藍色把手呢?



吐舌頭~

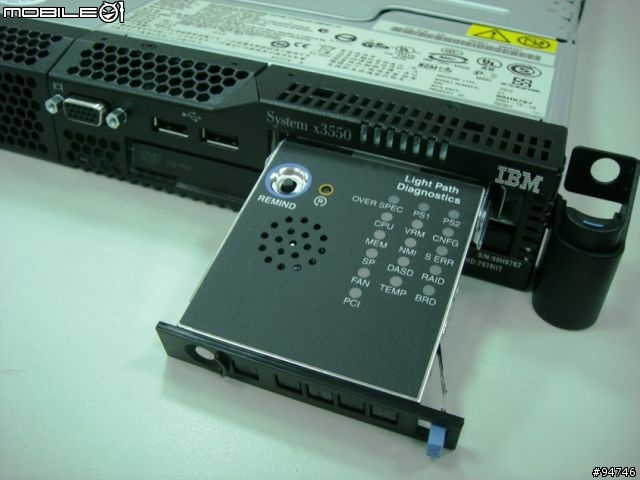

這是IBM的Light Path "光徑檢測系統" (官網上的直譯...)
上面每一個燈號都代表機器上的一個故障狀況 至於是什麼意思
剛剛的機器上蓋大標籤上有寫


右看看,左看看

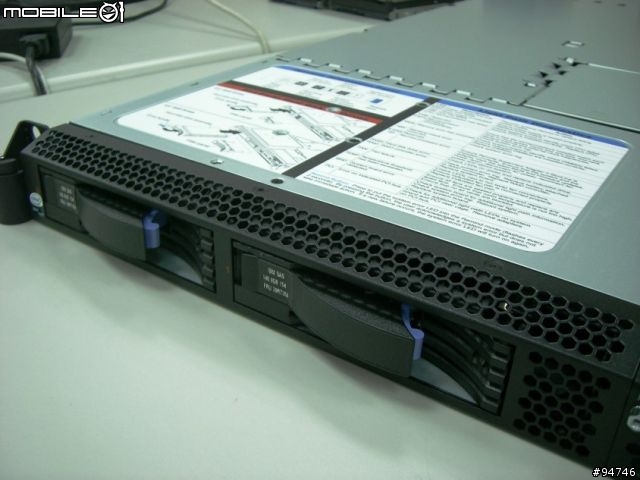

左邊是硬碟機的家 這是一款使用3.5吋的的機型 .標準的兩顆配置.
同屬x3550還有2.5吋硬碟的配置款式,這樣就可以裝上4顆硬碟了!
這兩顆是146GB 1萬轉 的SAS硬碟

在這一張可以看出來.前面的風巢式散熱孔是有斜度的 並不是垂直於機體的
這樣可以取得更大的風量
如果做水平的 會被上面壓上來的機器擋住
做垂直的吸入面積又過小,後來就做成斜的了~~

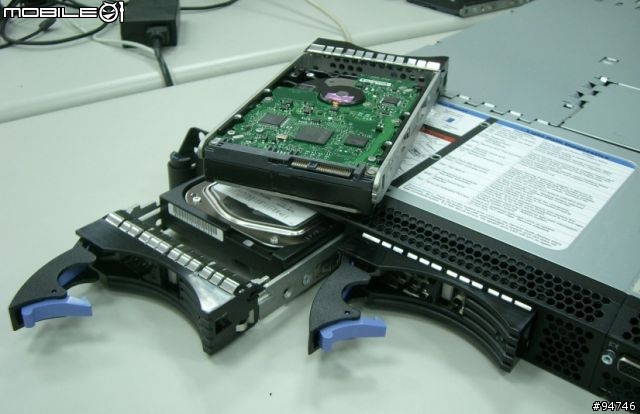

抽出來! 用的是SAS介面.跟SATA長的是一樣的!

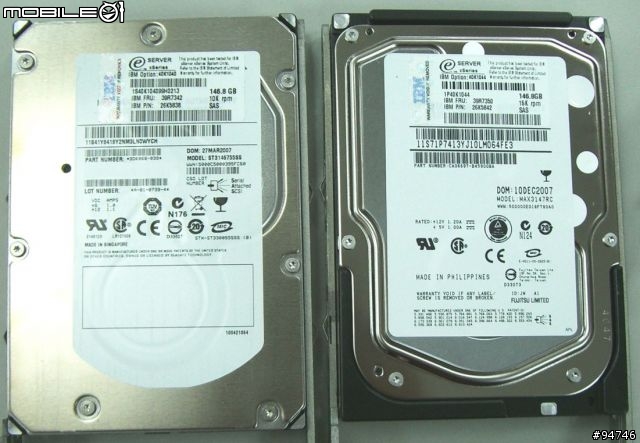

從碟機機器抽出來的硬碟~猜猜看是哪一家的!
很鬧.這台x3550售價低.配的是便宜的10K硬碟.另一台x3650配的就是15K的了......

左邊希捷 右邊富士通
伺服器硬碟通常都屬於OEM 打的都會是IBM的MARK.
保固呢? 不管原廠怎麼算.都是跟伺服器主機為準!

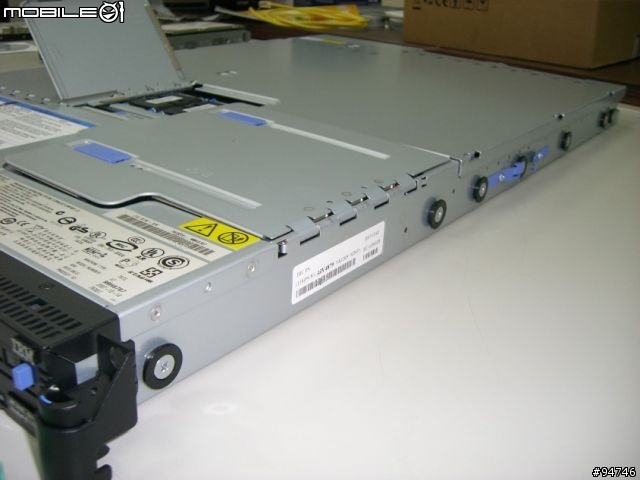

側面
黑色的是小輪子.上機價滑軌用的

這些滑軌真的利害.整台90公分深的機器可以"全部"抽出來
全靠滑軌撐住.
下次再拍合體跟抽出畫面給各位看...以前每次抽都超擔心的...超擔心整台掉下來...

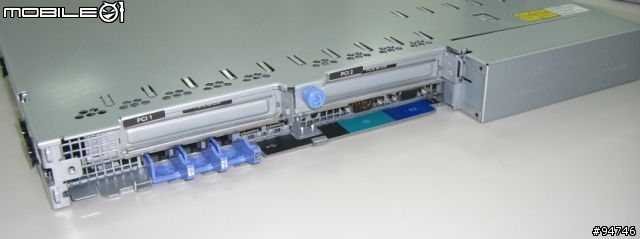

屁股.


可以插兩張PCI-E x8的卡!
1U的機器屁股介面比較少.
左起三個藍色的網路口(藍色的是拔網路線用的扳手,因為網路口很裡面.手勾不到.)

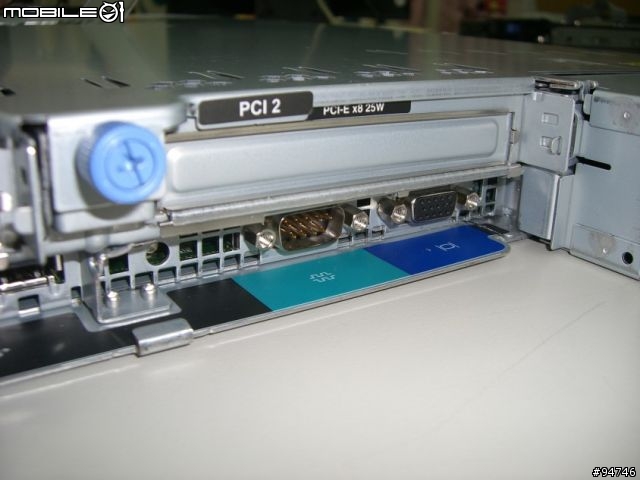

躲起來的USB,COM port,螢幕
沒錯.是消失的COM 1!
伺服器為了安全.需要與一些電源裝置溝通.例如UPS,才能在意外斷電時提早關機.
或與可以將CONSOLE導向序列介面傳出去.或接受控制指令.等等功能...
基於這些理由,所以COM被留下來了...反倒徹底消失的是PS/2....被USB取代了!

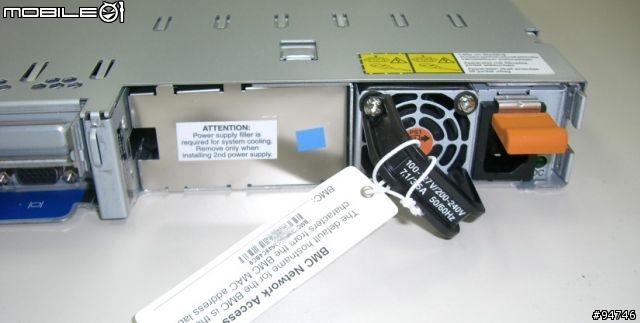

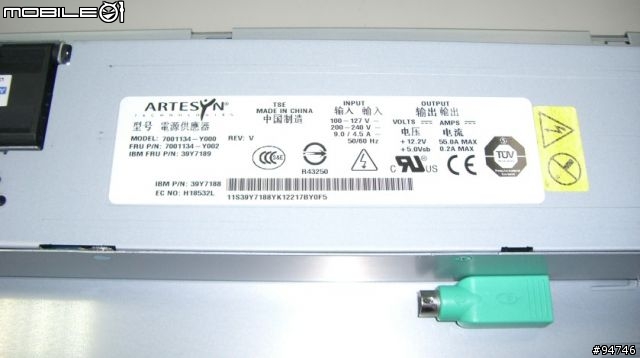

可熱抽換的電源供應器
你家電腦的電源供應器是幾W的呢?這台是670W...


通通中國製造.

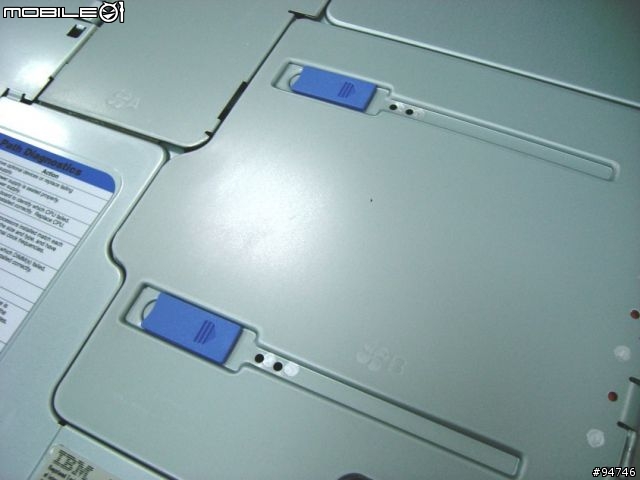

上蓋小門.其實我不大懂為何要這樣設計...

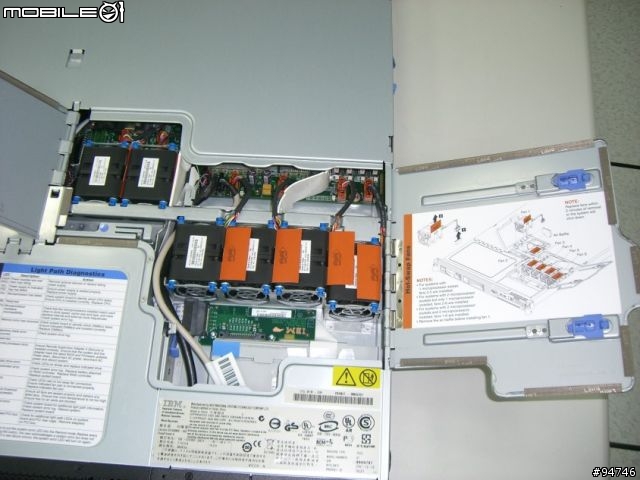

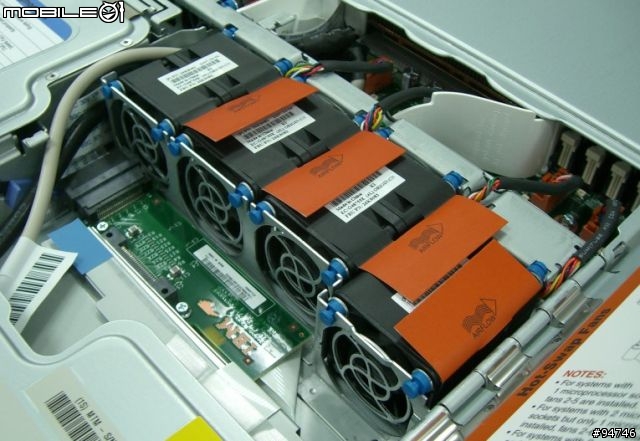

這是用來抽換風扇的小門

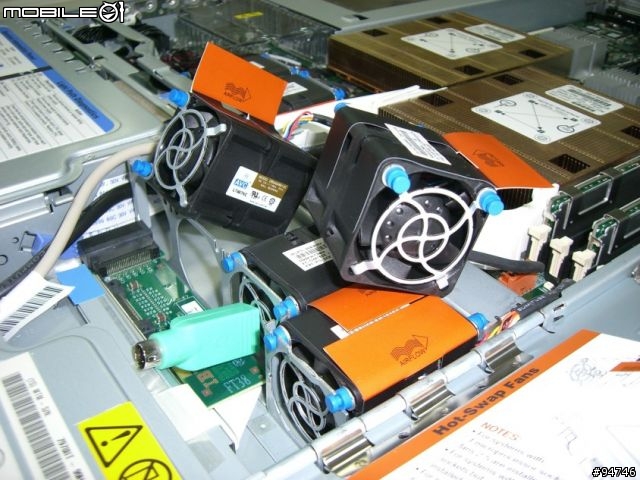

打開後有2x2x3顆風扇

每一個風扇是有兩顆渦輪風扇組成
對!就是那種6000轉的瘋狂暴力扇
每兩顆風扇再組成一組 負責一個風通道,每一個通道負責一顆CPU或是一個記憶體插槽區域
在伺服器裡面都是 備援!備援!再備援!
風扇這部分真是做到極致了...畢竟他是一個會惹灰塵的東西.故障機率也大
不過故障機率有大到要特意開小門嘛..........

白色的是風通道的隔版.等下打開上蓋看得比較清楚


風扇是靠藍色小柱子卡在機器上面的.藍色柱子是軟橡膠.看來是降低震動用的



打開上蓋!

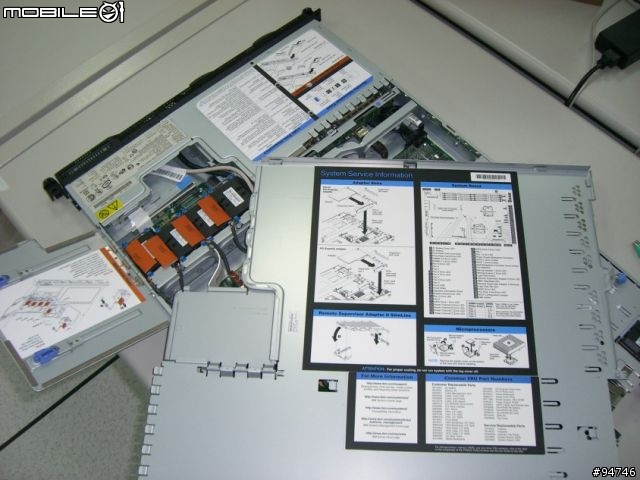

上蓋翻過來也是一張圖文並茂的說明書,說明了怎麼拔CPU散熱片跟擴充卡槽.

右側是主機板燈號跟DIP地圖,下方是零件表.零件表五花八門...什麼都有

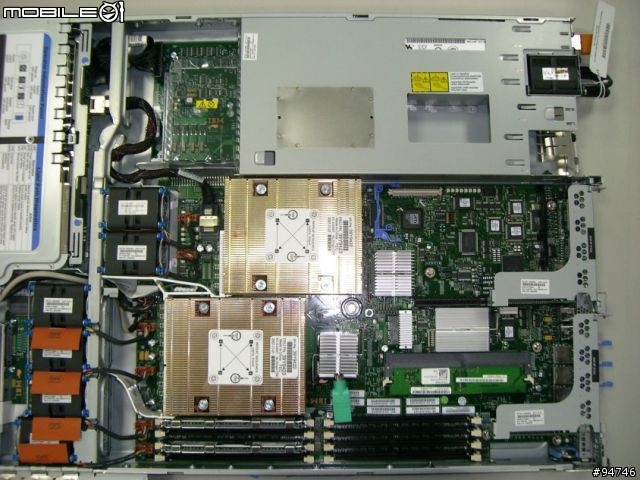

從正上方看主機板

可以看到兩個大大的銅製散熱器
下方是記憶體插槽,可以插入8條記憶體
在三顆晶片組的右手邊是兩張riser card.這是讓介面卡由垂直轉橫向的秘訣


被動式CPU散熱器
由於1U實在是不高,沒有辦法再裝風扇了
空氣的流動就由前方的那幾組暴力扇來負責了

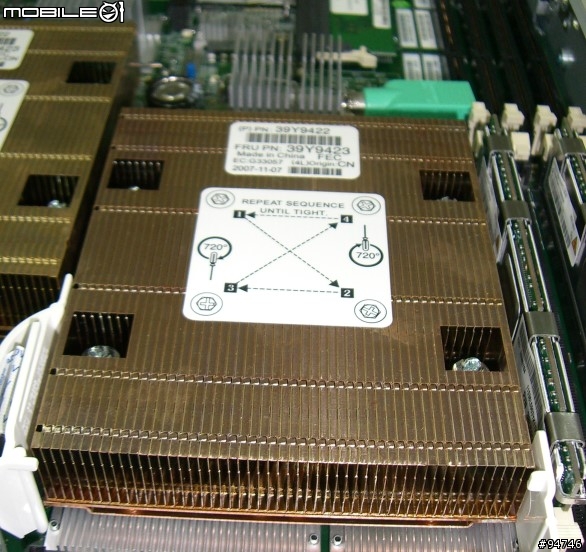

上面的貼紙標明了螺絲拆裝順序
有趣的是.避免你螺絲沒上緊或太緊.上面有指示每隻螺絲起每次轉動時應該轉720度!!
很生動的說明.

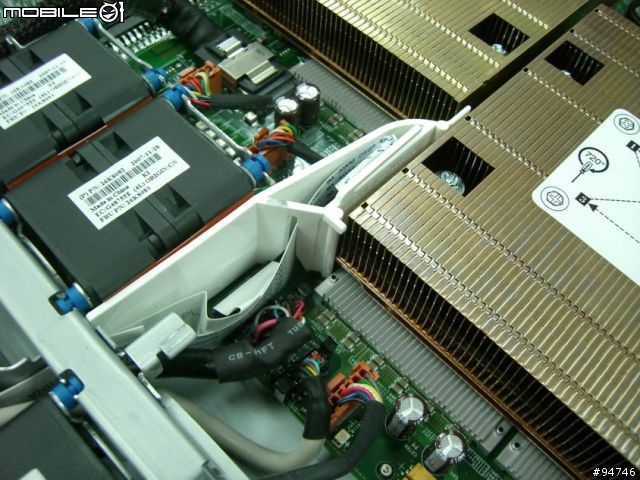

氣流隔版,確實的讓風流過CPU散熱器

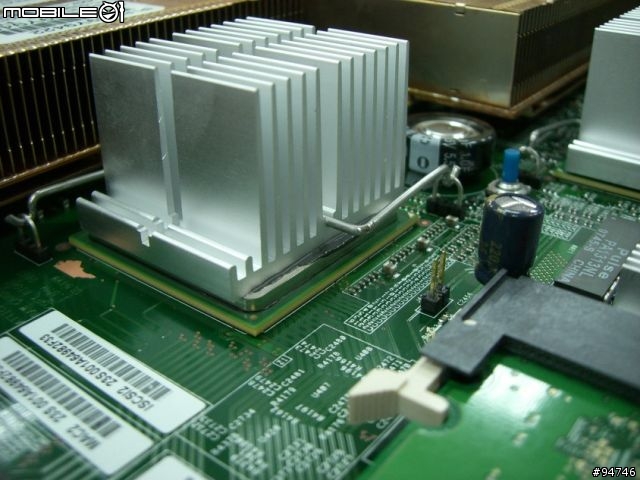

晶片組一共是3顆 ,印象中一顆是北橋一顆是PCI控制器一顆小的是SAS控制器
散熱片下的晶片組也有個蓋子罩著.跟CPU很像

背景有顆圓圓扁扁的電池
我猜他是磁碟陣列用的BBU(備用電池單元)...

為了增進效率,磁碟陣列控制器通常有一組記憶體(下一張照片)用來做讀取/寫入緩衝
當機器突然意外斷電時.電池可以保護在磁碟陣列控制器記憶體中的寫入資料不會不見
當重新啟動時,磁碟陣列控制器會將記憶體資料趕快寫入硬碟.

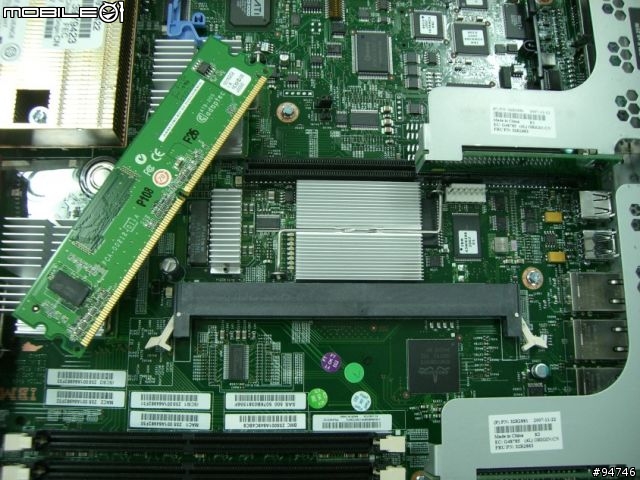

我就是磁碟陣列記憶體(拔起來了)跟SAS磁碟陣列控制器(散熱片下面)

另外可以看到Riser card是怎麼讓介面卡轉正的.
那跟超長的PCI插槽是兩用的 現在機器上是兩條x8
換過Riser card可以改成一條PCI-X +PCI-e x8

照片的最上面有顆被切半的ATI晶片.那是內建顯卡

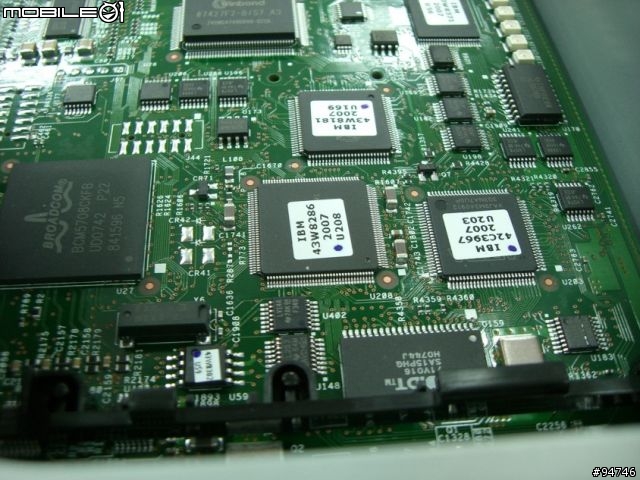

主機板上的小零件很多.他們腳也很多

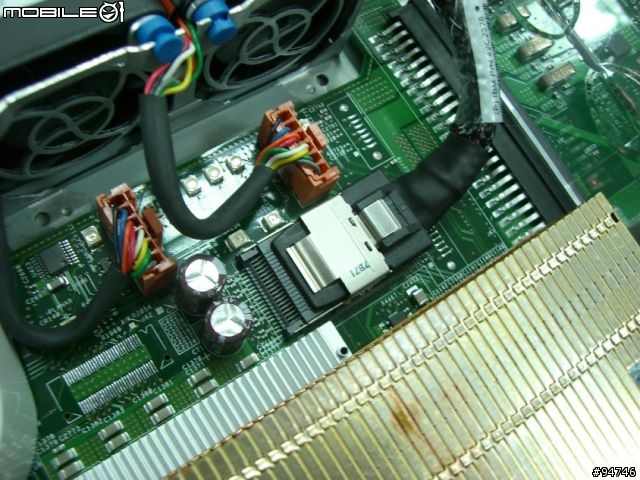

主機板上的專用SAS介面

在接頭的右手邊有兩個空焊點 那是留給SATA用的
這個機型也可以有SATA硬碟的選擇!

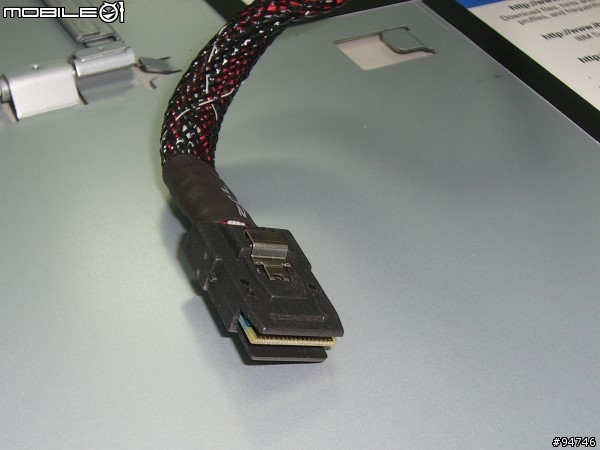

SAS接頭的長相 比SATA牢固多了.....



機架式的伺服器跟一般PC長的不大一樣對吧?
為了最大利用空間,很多東西都是用硬擠的進去
另外.為了空間,散熱的設計,機架式的機器能DIY的部分很少,主機板,電源,硬碟插槽的配置其實都被綁死了,能更換的地方其實不多.
不過也是因為這樣.伺服器的可靠度通常很高,因為大部分的組件都是驗證後才被整和在一起的
發生不相容的機率通常不高,而且效率也能被逼到極限...

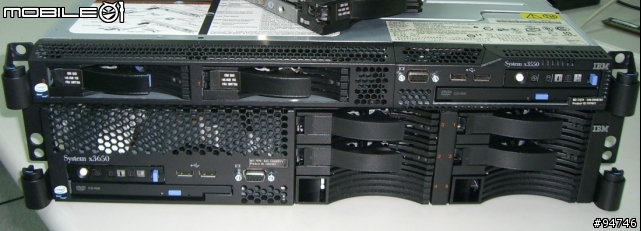

最後不免俗 疊疊樂收尾 正面來一張

兩台就好.桌子受不了4台的重量...根據箱子記載這每一台在18-32KG之間

對...還有另外一台!
下次...

謝謝收看


我考慮過放逸品區.因為我連一台都買不起阿!!
這好東西對我來說的確是逸品 XD

開箱文初PO 請鞭小力點 XD
我覺得我拍的都很傷眼...各位大大有什麼好建議嗎?

<=======我是分格線=======>

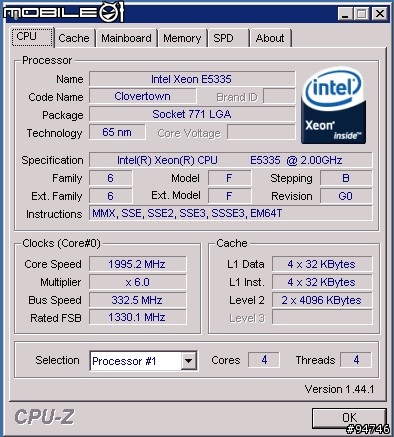

我忘記介紹一下這台的配備了.
這台是雙E5335 @2.0GHZ
也就是說有8顆核心~~
加上2GB的FB-DDR2


簡單的試了一下.

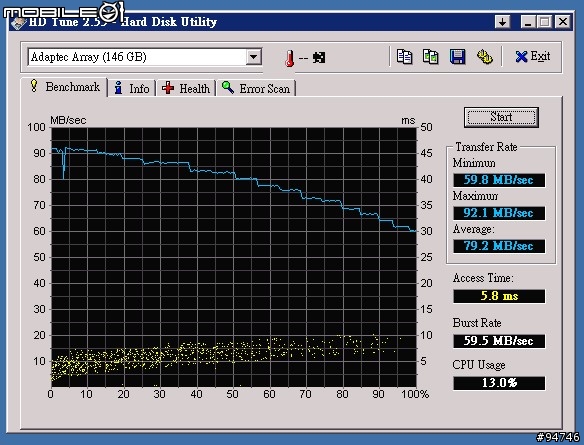

首先是硬碟.速度其實並不如想像中夢幻
或許是透過RAID卡去存取的關係... 這是單一顆測試

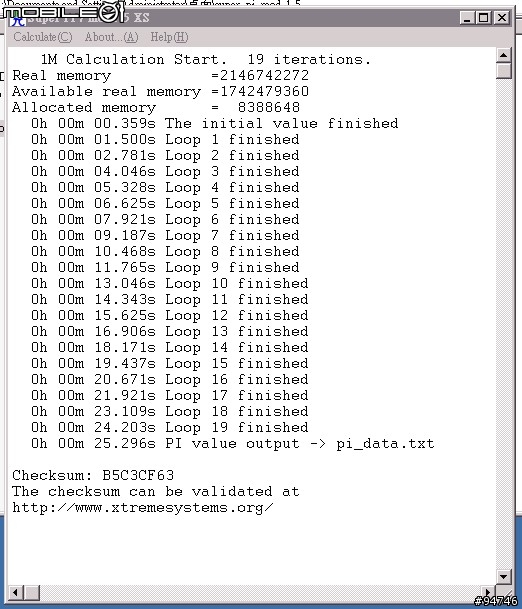

不免俗.也來算算SuperPI
受限於時脈
1M得要25秒XD
不過這能夠一次算8個阿!


如果拿來算圖 CINEBENCH R10下
Single CPU): 2047 CB-CPU
Multiple CPU): 12051 CB-CPU
只能說是時脈不夠高 拿核心數量來換速度!

以上~~~
