華碩出了一大堆無線路由器,就這台覺得最值得買,算算自己用加上幫朋友買的,已經有10台了,最近看到某拍賣竟然一台只要一張小朋友還可以找一百多…有看到的應該知道我是說哪一個賣家,光華一兩個禮拜前有問到某宏電腦售價一張小朋友找一百,不過這個禮拜都漲了,只能找回一個銅板…

雖然沒有SparkLan WS-6615GT超值,不過照片照很久了,唸書念累了來貼點分享文當作休息好了,簡單分享一下!

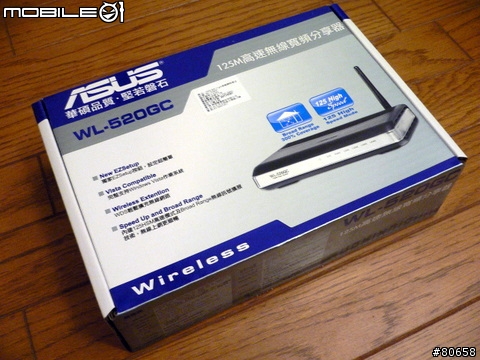

↓盒子小小一個,沒辦法像諸位大大一樣箱子大到擋住門打不開…

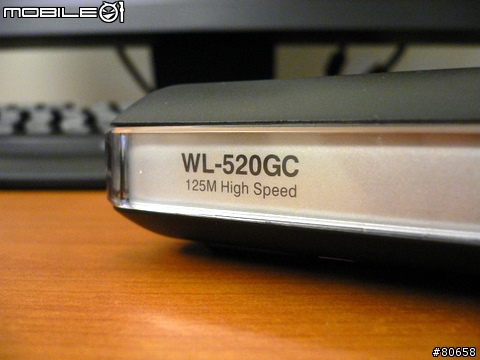

↓本機型主要功能,其實…那都不是重點,125M也要搭配無線網路卡才有。

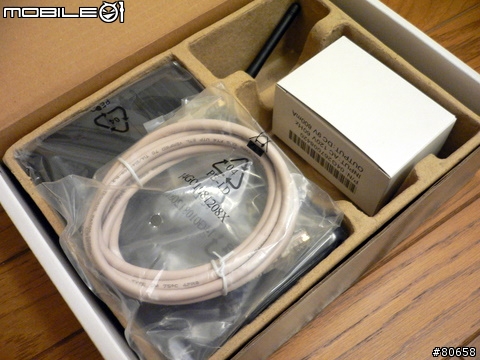

↓開箱嘍!變壓器稍大了些,附一隻2dBi天線。





↓沒用的多國語文說明書,光碟內的工具程式可以從華碩網站下載最新版本。

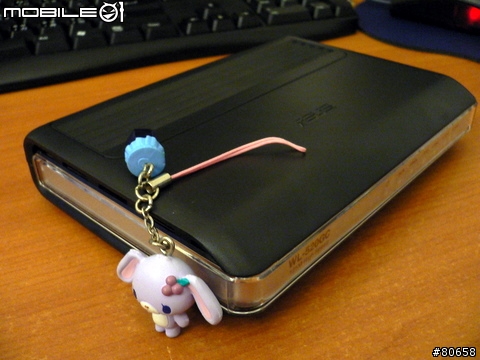

↓WL-520GC算是小巧了,因為便宜塑料外殼的關係,也十分的輕。





↓面版使用透明壓克力材質,算是彌補了一部份的質感。

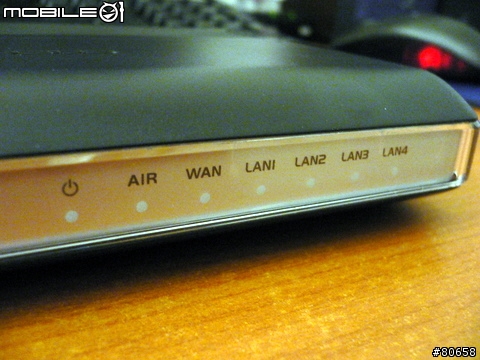

↓燈號,由左而右是:電源、無線、四個區域網路連線,那個「AIR」的確是Wireless的意思。

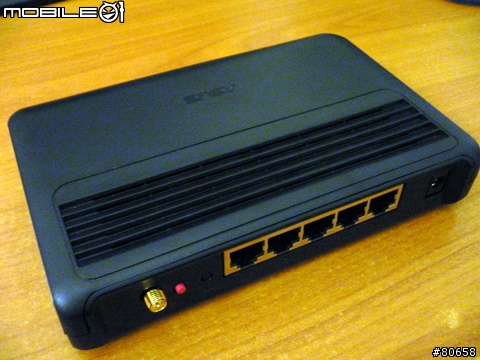

↓上蓋後方有整排的散熱孔,不過我BT拖了一整天的謎物,機體還是摸不出溫度。





↓主要是那個EZSETUP的按鈕,不過可能是因為我沒在玩遊樂器,從來不覺得類似的功能有甚麼用。天線可拆卸,喜歡換長一點的可以自己來,像一般鄉民都是30公分起跳的…

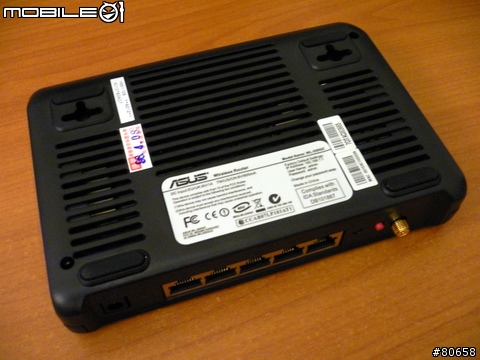

↓底板也是大面積的散熱閘,也有預留壁掛孔。

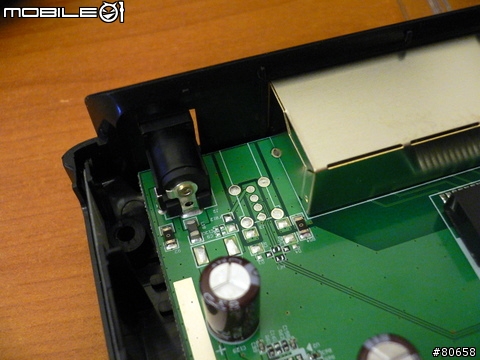

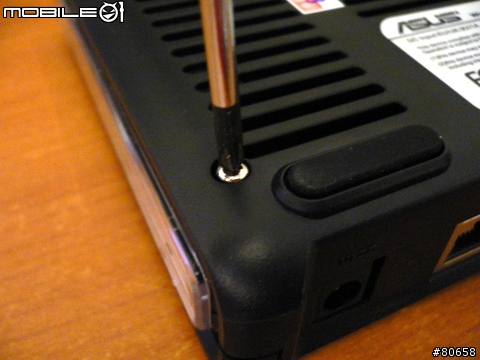

↓拆了來看裡面是甚麼鬼…

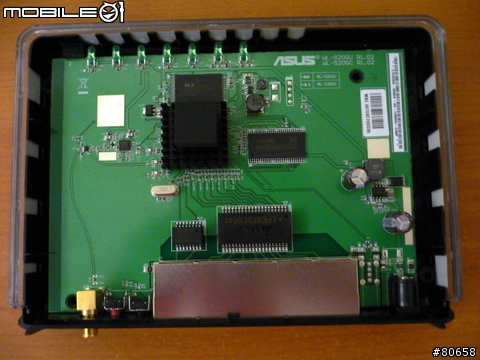

↓非常簡潔,主要是那顆速度240MHz的Broadcom 5354KFBG提供了大部分的功能,無線網路、USB 2.0等全都做上去了。其他比較大顆則是用了Samsung的16MB記憶體,還有2MB的ROM讓你刷韌體(!)。



2MB?的確這台就是這麼小,要4MB的話必須買520GU,但是刷了DD-WRT一樣用不到那個多出來的USB Printer Server功能,反正大部分該有的功能,刷了都會有,就不要計較啦!

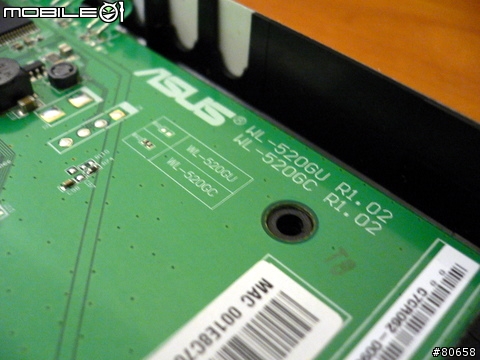

↓看這邊可以發現,520GC和520GU是共用電路版的…不過可不是像CPU那樣拿銀漆筆塗一塗就可以變身那麼簡單…(話說要變身成520GU幹嘛?)





↓520GU這邊會有USB PORT,520GC則是空銲嘍!

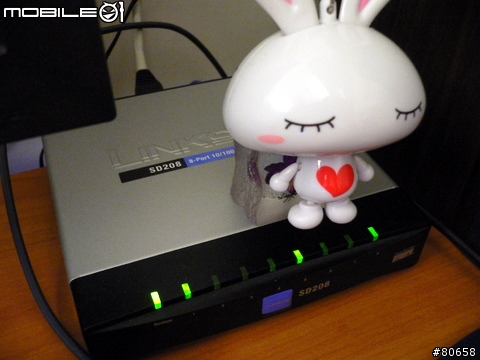

↓順便幫Linksys SD208照張相,是10/100的8 Port Switch

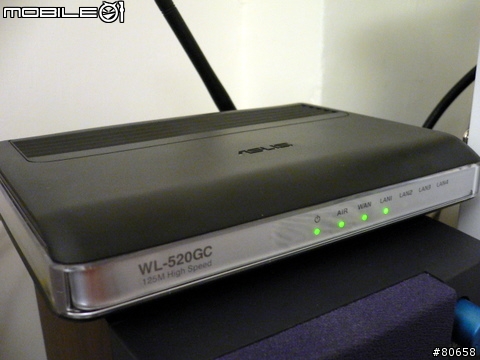

↓上機嘍!這一台燈號該快就快,該慢就慢,很有爽度的。

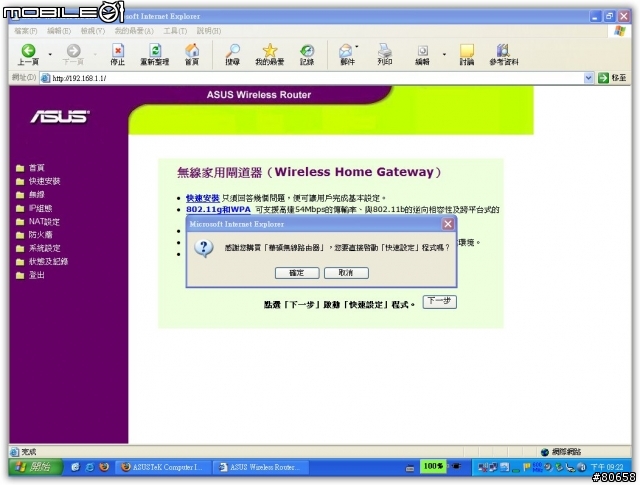

↓將你的區域網路IP改成192.168.1.2/24,打開瀏覽器輸入http://192.168.1.1就會出現登入畫面,預設帳號密碼為admin/admin,登入後馬上會冒出設定精靈的畫面,若您不打算刷其他的韌體,一直照畫面指示設定完應該就可以上網了,當然細部的設定還是要一個一個去填。比較煩的是每填完一頁要存檔就要重開一次。

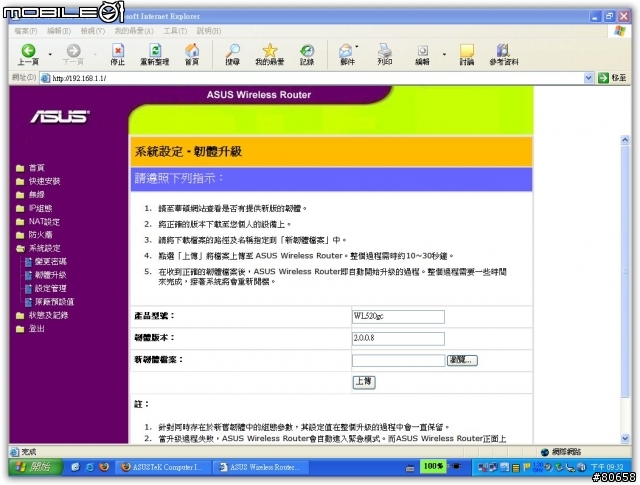

↓我是直接來這個畫面,打算刷DD-WRT的韌體,目前最新是v24 RC6.2,由於韌體空間只有2MB,所以只能刷1.7MB的micro版。檔案到網站找很容易,不再贅述,抓回來之後,將檔名.bin改成.trx之後,就可以透過韌體更新功能的畫面更新。

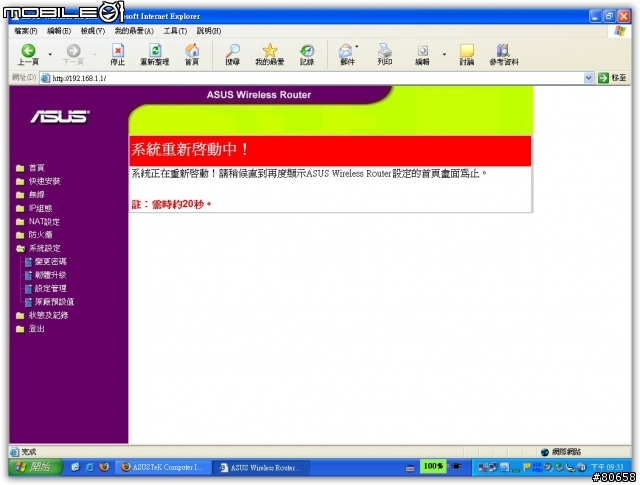

↓順利刷完的話,就會出現系統重新啟動的畫面,這邊要注意一下,一定要接上網路線來更新。

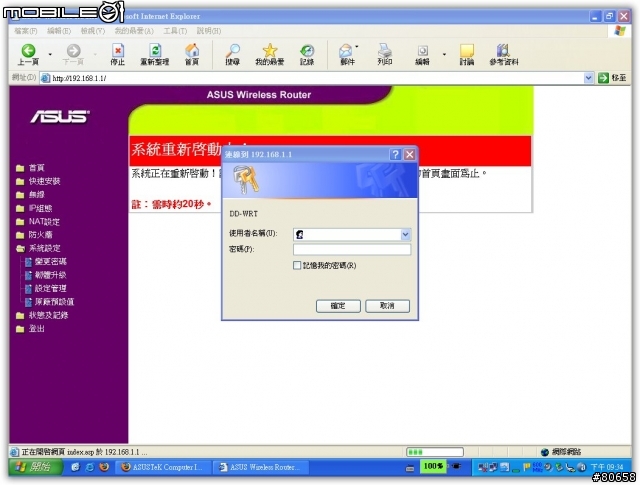

↓重開AP之後,就有DD-WRT的登入畫面嘍!預設帳號密碼為root/admin

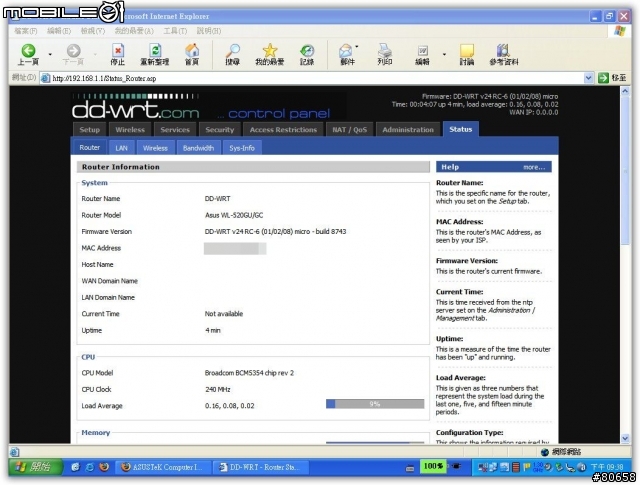

↓的確是成功嘍!先不要高興,趕快先去Administration頁面的Management子頁面更改密碼。







剩下的,大家都會玩嘍!基本要設定的大概是下面這幾項,其他的,有需要再自己玩吧!


  • Setup→Basic Setup設定WAN端上網方式(如ADSL撥接用戶:PPPoE)和DHCP及NTP服務

  • Wireless→Basic Setup設定無線網路,主要是SSID的部分。

  • Wireless→Mac Filter設定僅有允許的網路卡號可以連線



這邊都設定完,可以到administration→Management頁面,最下面reboot router重開之後,相信就可以讓你的無線端順利上網了。(當然,AP上的WAN端可要記得插上網路線連接你的ADSL Modem呀!我某個天才的朋友連ADSL都沒申請,買了一台設定完竟然打來跟我抱怨不能上網。)

最後,拿iperf來小測一下

區域網路 to 區域網路

------------------------------------------------------------
Client connecting to 192.168.0.253, TCP port 5001
TCP window size: 8.00 KByte (default)
------------------------------------------------------------
[1920] local 192.168.0.2 port 1044 connected with 192.168.0.253 port 5001
[ ID] Interval Transfer Bandwidth
[1920] 0.0-10.0 sec 110 MBytes 92.7 Mbits/sec

無線網路 to 區域網路(這邊是IBM X31 + ZyXEL G-162(802.11g)測試)

------------------------------------------------------------
Client connecting to 192.168.0.253, TCP port 5001
TCP window size: 8.00 KByte (default)
------------------------------------------------------------
[1920] local 192.168.0.43 port 1066 connected with 192.168.0.253 port 5001
[ ID] Interval Transfer Bandwidth
[1920] 0.0-10.0 sec 27.2 MBytes 24.5 Mbits/sec

另外測試Sessions數的工具會跑到五萬多session後爆表(也太多了吧!),還沒空換其他韌體測試,所以就暫且不說了。
