長期以來All in one主機板以價格較低廉.適合文書/辦公室
對3D以整體效能這方面需求不高的使用者來選購,一直都有很大的銷售量

不過在這方面各晶片組在更新速度不算快速
甚至常常有忽略這方面市場的感覺,晶片很少更新加上內建3D效能與一般3D VGA水準落差大

雙A雖然在CPU/VGA產品方面,最近效能於落後的狀況,不過改打低價多產品線的策略卻是相當成功
這次推出的北橋780G+南橋SB700之晶片組,主要還是由ATI研發,內建ATI新世代3D的繪圖技術
一開始發怖消息時,就有許多消費者期待此款產品的上市,各MB廠近期也紛紛推出相關主機板產品

這次入手的是BIOSTAR TA780G M2+,屬於T-Series
產品外包裝依然是白色為底的色系

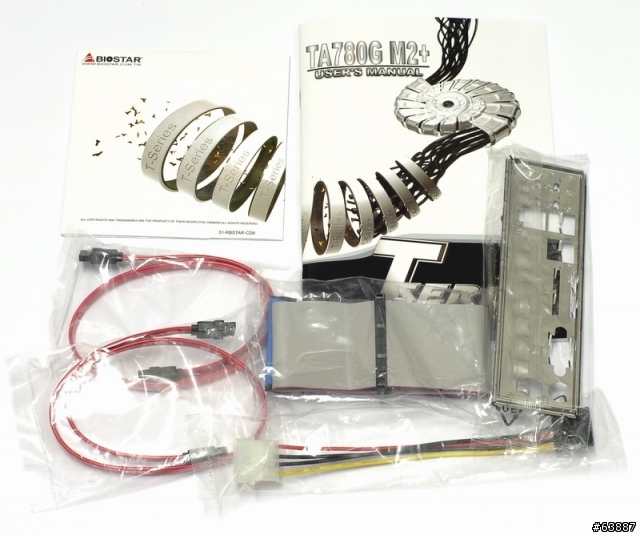

內附的配件
該有的基本配件與線材都沒有少

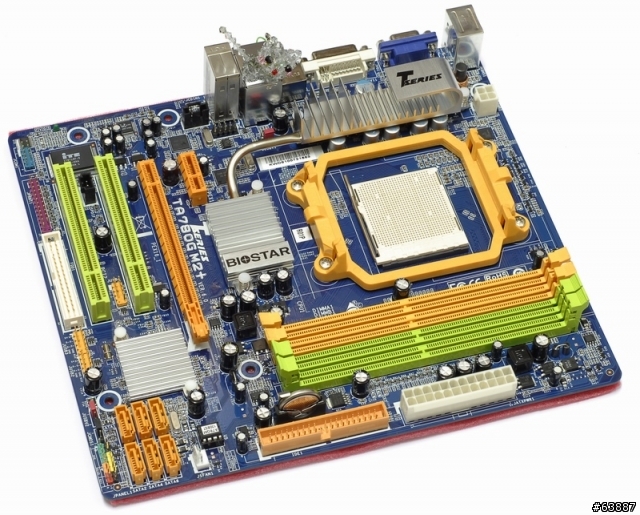

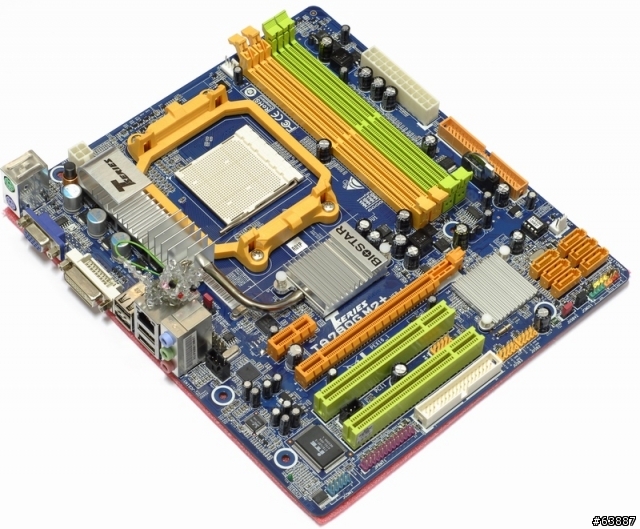

BIOSTAR TA780G M2+主機板本體
此型號有兩個版本,這是散熱裝置為導管的版本

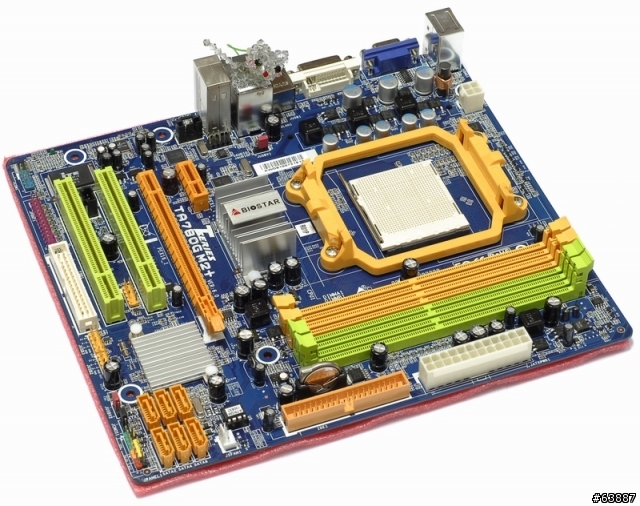

另一個版本,差異只在北橋散熱器

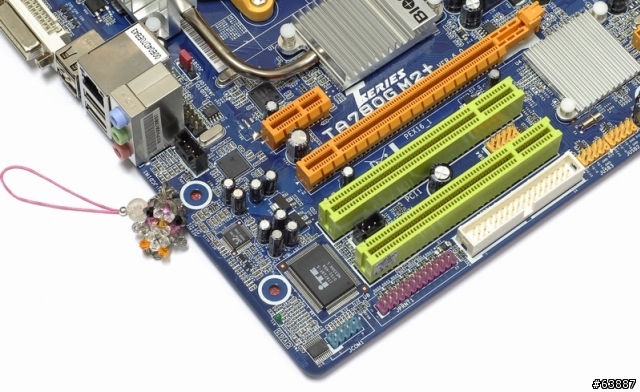

主機板左下
1X PCI-EX16
1X PCI-EX1
2X PCI
音效晶片Realtek ALC662,6聲道支援HD Audio

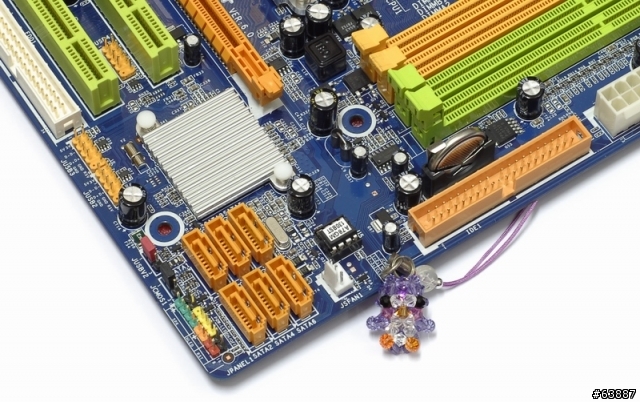

主機板右下
6X SATAII,南橋SB700

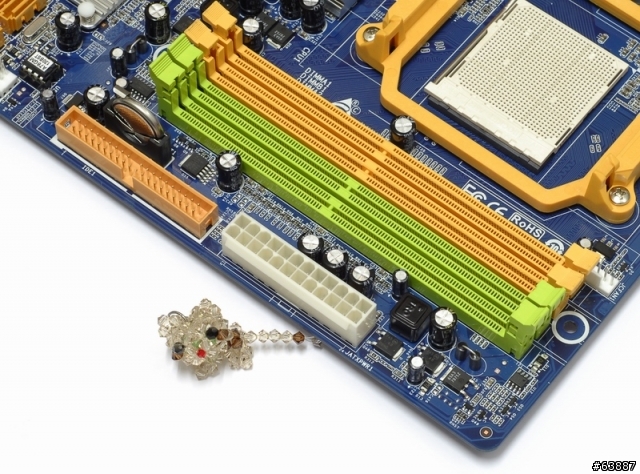

主機板右上
4X DDRII,支援533/667/800/1066
(1066為使用Phenom處理器才有的選項)
1X IDE

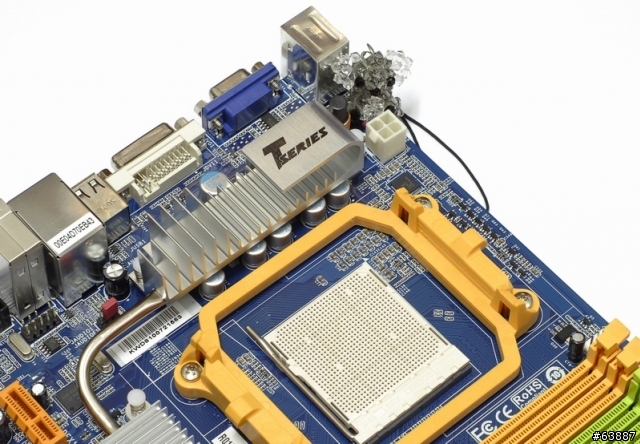

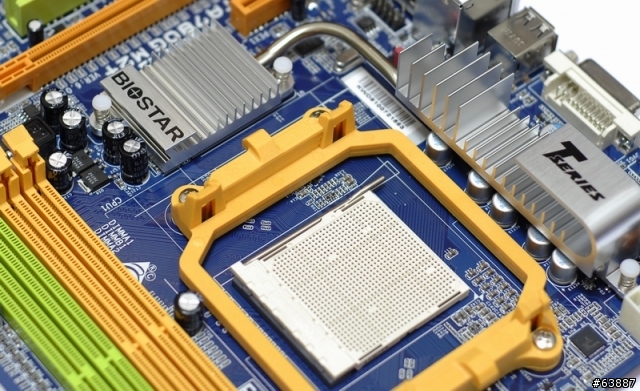

主機板左上
AM2/AM2+處理器支援,三相供電

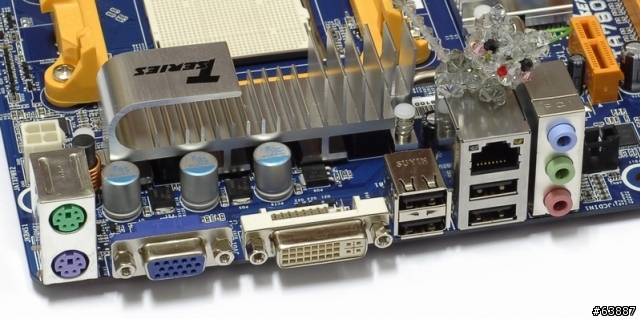

IO介面
1X D-SUB
1X DVI
4X USB 2.0
1X RJ45


整合型主機板搭配熱導管散熱算是相當特殊

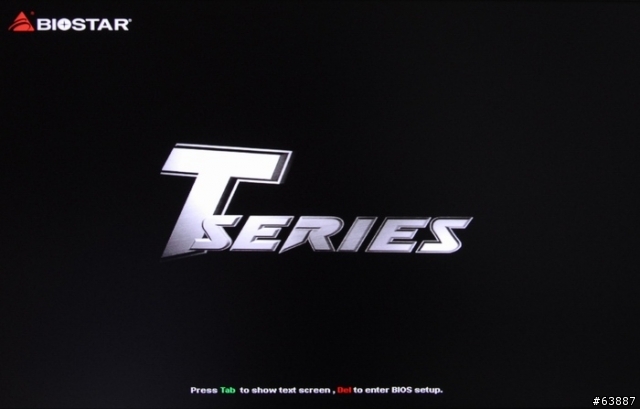

開機畫面

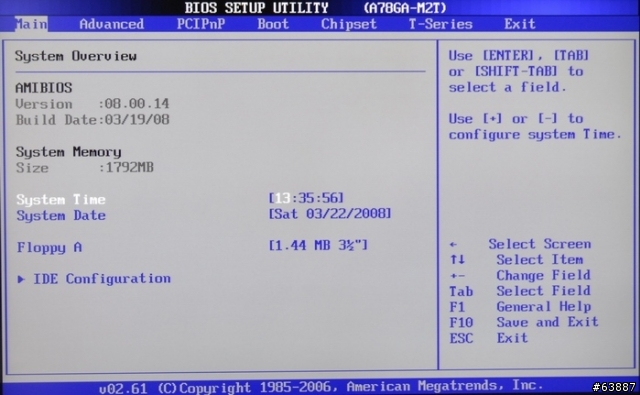

AMI BIOS主頁面

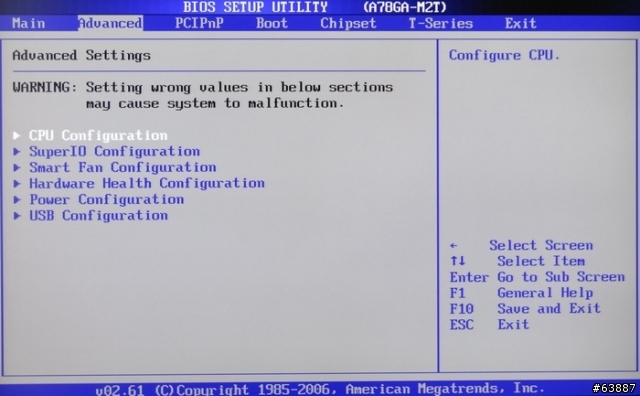

Advanced

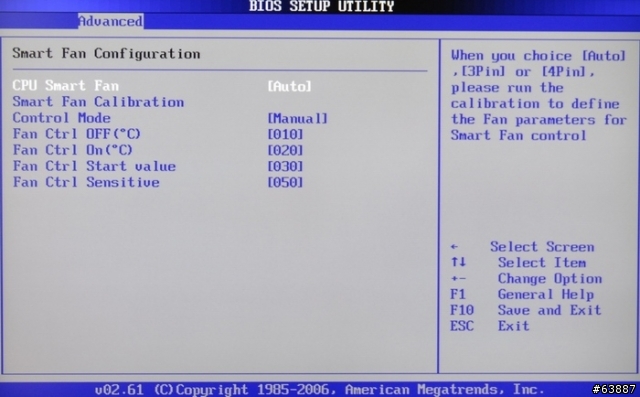

CPU Smart Fan

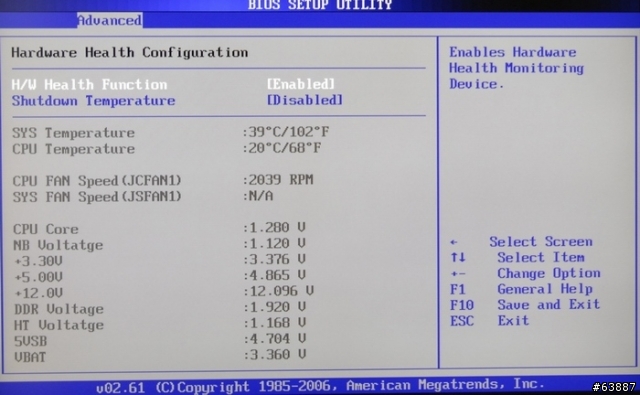

H/W Health

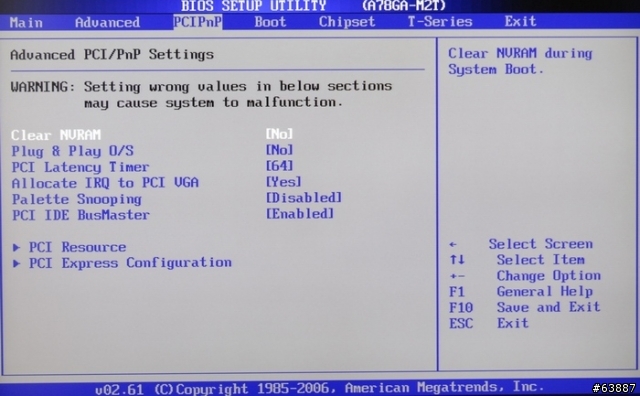

PCIPnP

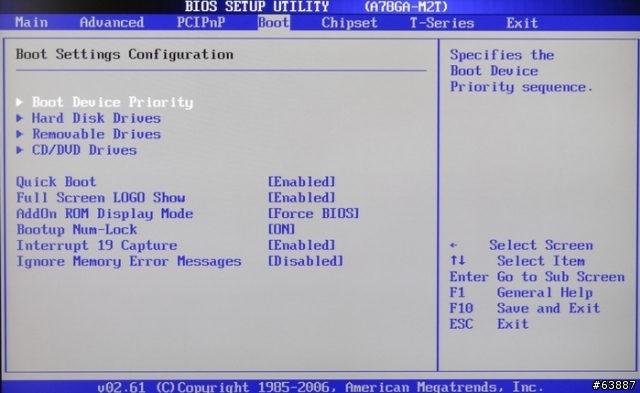

Boot

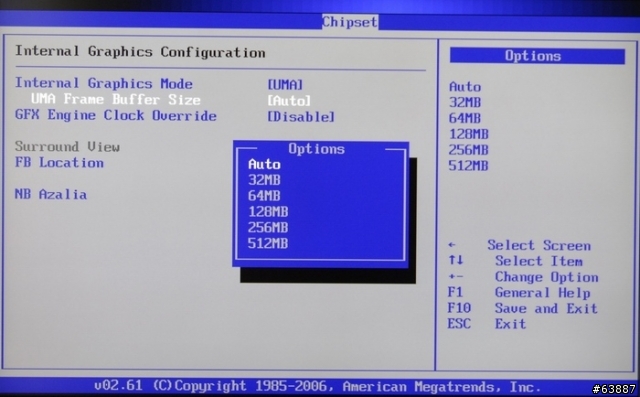

內建VGA可以更改的記憶體容量大小,下方還有核心超頻功能

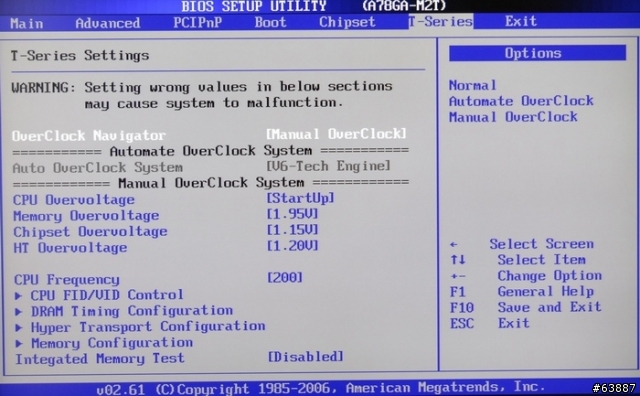

超頻調效主要頁面
CPU Overvoltage +0.1~0.3V
Memory Overvoltage 1.95~2.65V
Chipset Overvoltage 1.15~1.45V
HT Overvoltage 1.20~1.50V
CPU Frequency 200~600Mhz


倍頻選單,X2 5000+黑盒版不鎖頻
下方是基本電壓,範圍在0.800~1.350V


DRAM參數選項也開的很廣

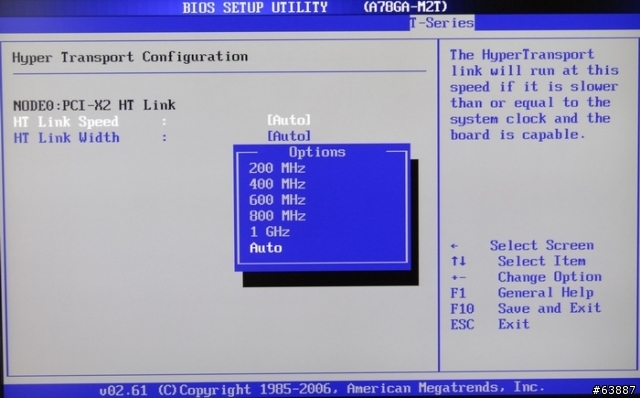

HT功能選單

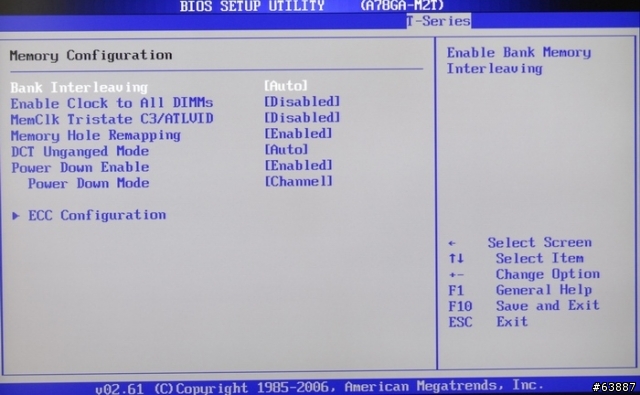

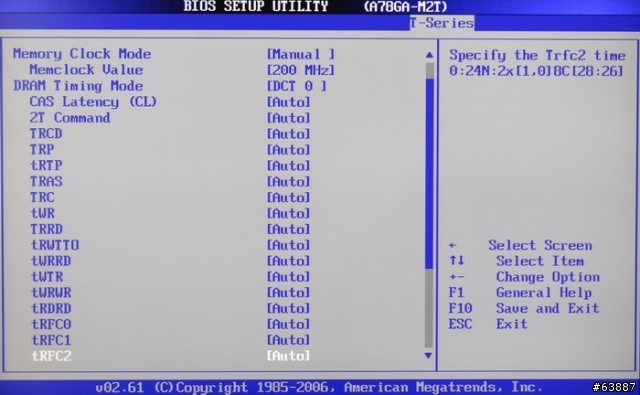

Memory更細部選項

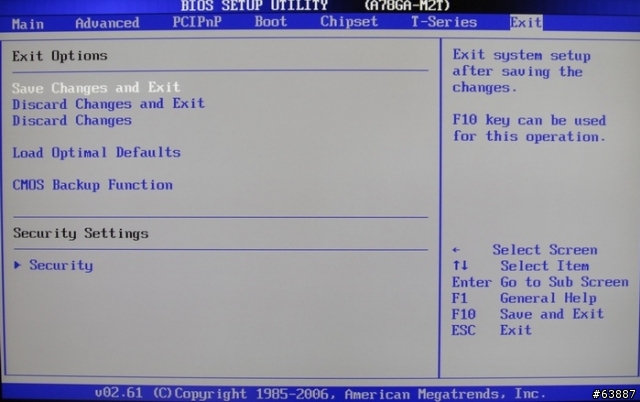

此處也有儲存設定值的功能

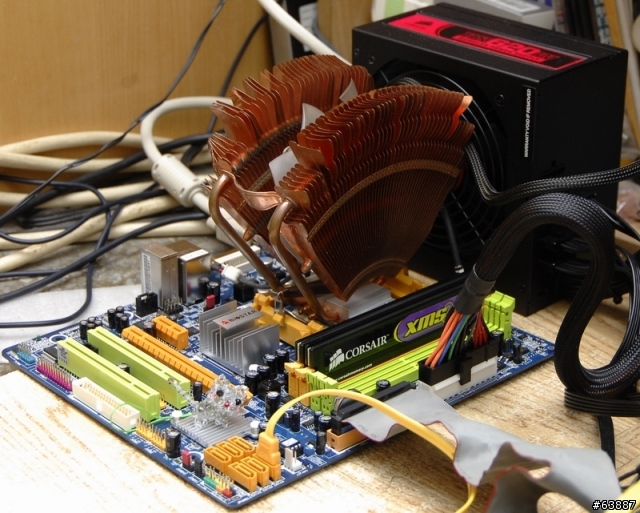

測試平台
CPU:AMD Athlon 64 X2 5000+
MB: BIOSTAR TA780G M2+
DRAM:CORSAIR TWIN2X2048-6400C4
VGA:ATI HD3200/MSI NX8800GT-T2D256E
HD:Seagate 7200.10 320G
POWER:POWER:Corsair HX620W Modular Power Supply
Cooler:Thermaltake V1


BIOSTAR也提供多款OS下應用程式

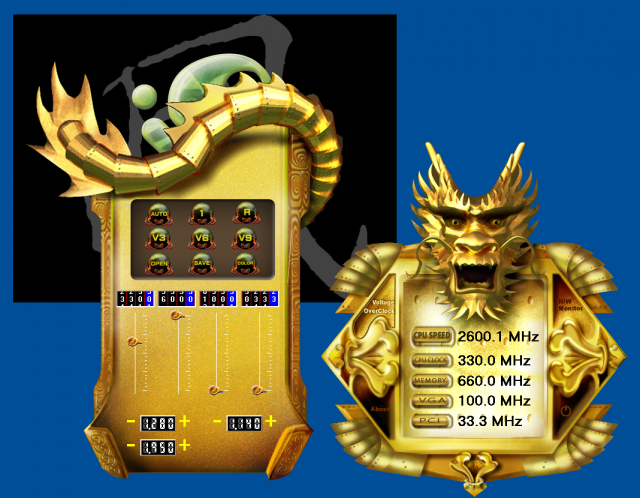

電壓/時脈/H&W狀況

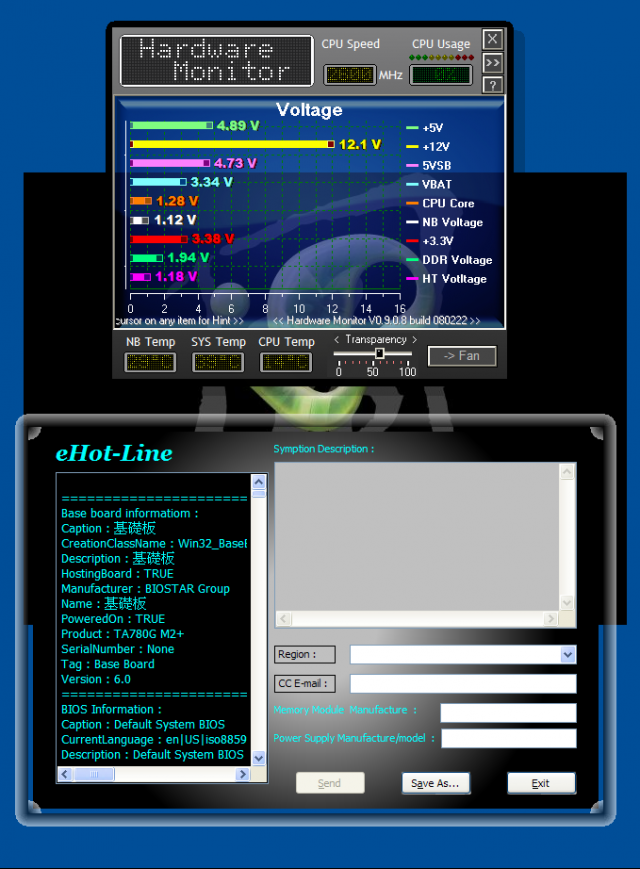

Hardware Monitor/eHot-Line

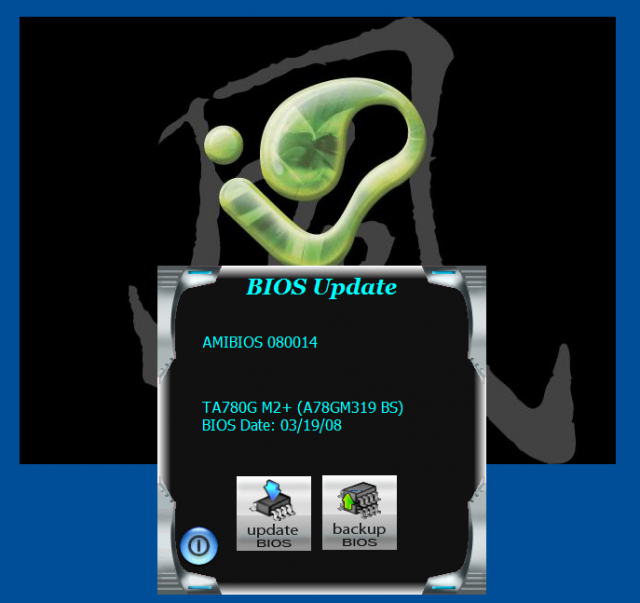

更新/備份BIOS的軟體

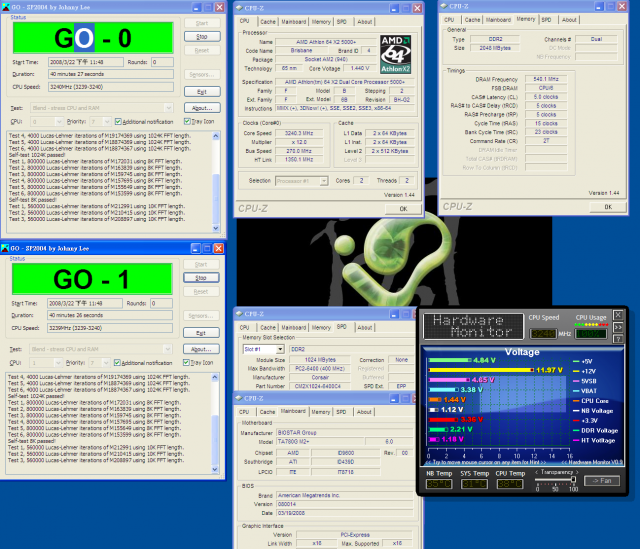

處理器外頻330Mhz穩定,Chipest/HT不加壓
780G若再搭配OS下超頻軟體,可以拉到350~400Mhz左右的水準


Memory DDRII 1080 CL5 5-5-15 2T 2.25V
雙SP2004 Blend穩定


Memory頻寬


此款晶片組最大的特色,內建ATI HD 3200 3D繪圖晶片
核心預設時脈500Mhz,分享主記憶體的容量,256MB DDRII 1064 CL5 5-5-18 2T

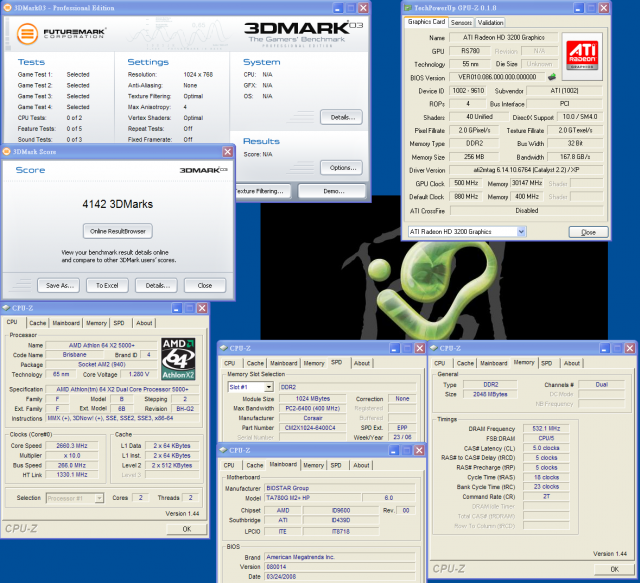

3DMARK2003

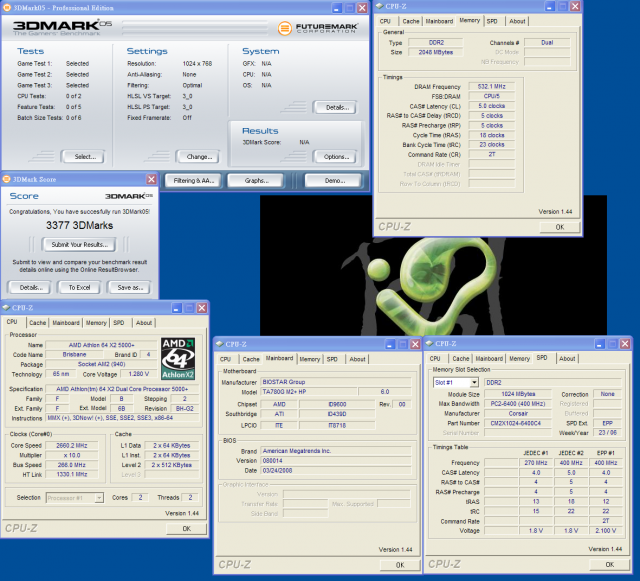

3DMARK2005

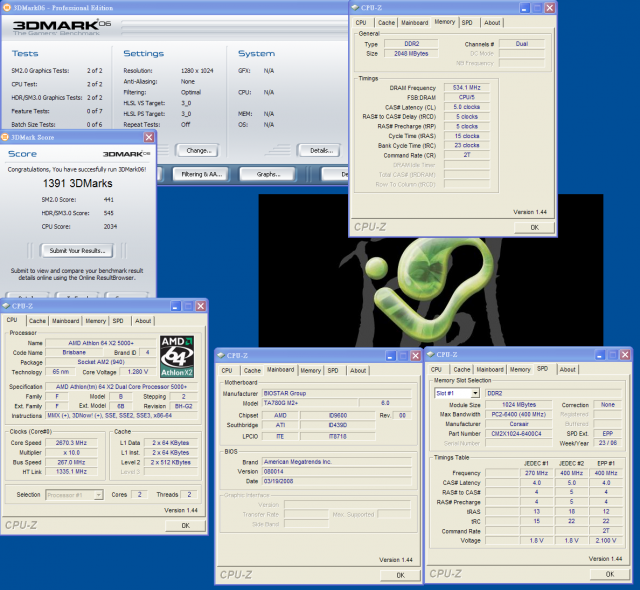

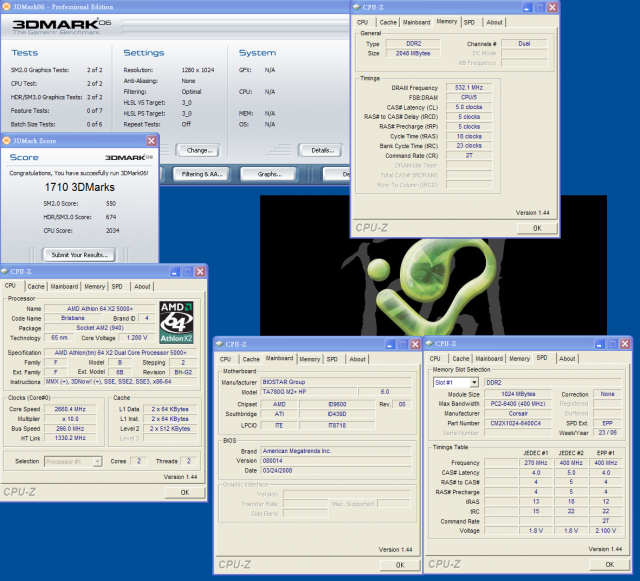

3DMARK2006


主記憶體影響3D效能頗大,如果設定為DDRII 800的話,3D效能大約會降低15%左右

核心要超頻範圍高,就必需在Chipset電壓提高
超頻880/1066

3DMARK2003


3DMARK2005


3DMARK2006


晶片加壓後,可超範圍蠻高的,核心直接從550->880Mhz
以內建VGA來說,效能方面表現的也不差,3DMARK數據幾乎有Nvidia 6200的水準:)

遊戲方面的表現

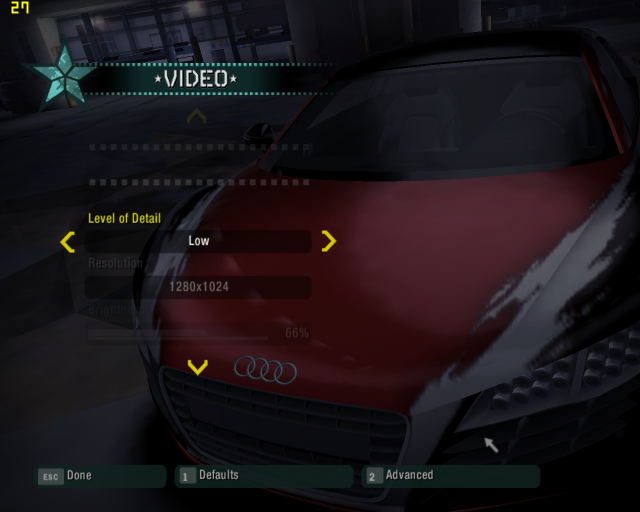

Need For Speed Carbon(極速快感-玩命山道 )

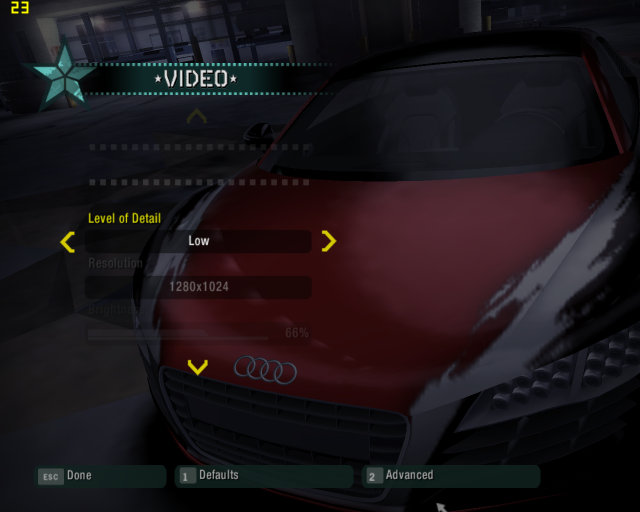

實際遊戲中各時脈頁數參考
設定值:
解析度1280X1024
細節等級:低
其餘為預設值

500/1066
3D主選單:23頁


880/1066
3D主選單:27頁


以內建顯示效能來說,在這個遊戲中可以跑到這樣的頁數已經算是非常不錯
當然細節等級只能調低,在中高細節時頁數會掉的比較大

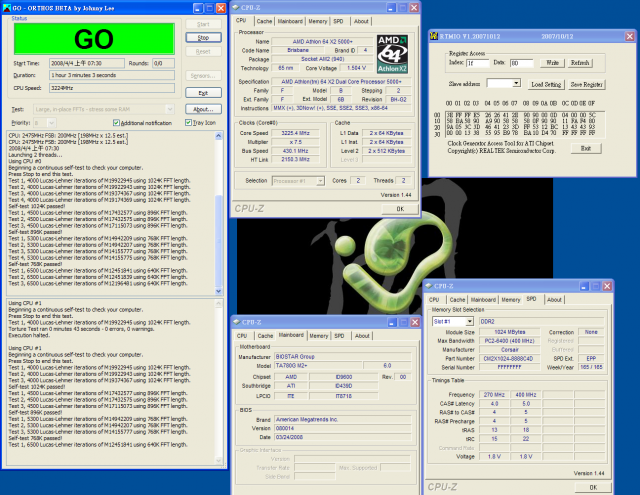

最後在OS下使用RTMIO軟體
搭配相容性最佳的美光D9 IC-CORSAIR Dominator TWIN2X2048-8888C4DF
可以達到430外頻穩定運作



BIOSTAR TA780G M2+
優點
1.市價80元美金,現今780G MB中算是最低價位等級
2.南橋使用SB700,另有熱導管的版本,加上ATI晶片組的低溫表現
3.豐富的BIOS選項與OS下許多官方多功用軟體
4.CPU/DRAM超頻能力以all in on mb來說已經算不錯
5.內建繪圖晶片HD 3200以其效能與各方面支援度也是此款產品最大賣點

缺點
1.南橋散熱片應該再加大一些
2.少數的OST電容換成日系電容會更佳

效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★☆☆☆
外觀比 ★★★★★★★☆☆☆
性價比 ★★★★★★★★☆☆

780G主機板是目前C/P值很高的整合性主機板
內建繪圖晶片有支援DX10外,3D效能也超越目前市售同類型的產品
對於只有文書需求的消費者當然已經足夠,對於有3D需求不高的消費者,780G也可以應付大多的狀況

BIOSTAR TA780G M2+在BIOS與超頻方面下了不少功夫,光看裡面選單與功能就可以得知
電容方面若能換成全日系或固態電容,個人會覺得更加完善,但看在價位落在80美金左右就不需再苛求
如果BIOSTAR可以再推出另一款全鋁殼搭配HDMI接孔,加上南北橋也是導管散熱模組的780G
相信價格就算拉高一些也是可以讓消費者接受的

780G+SB700對於喜歡小PC或是HTPC這類主機的消費者,真是一個價格低廉.效能足夠加上擴充力十足的好產品
希望雙A在未來低價產品市場可以繼續努力,為消費者帶來更多更超值的入門產品:)
