目前在市面上AM2/AM2+主機板中,定位最高的晶片還是屬於AMD(ATI)最近所推出的790FX晶片組
790FX強調支援新規格繪圖卡技術-3張VGA構成的CorssFire,對於重度3D需求者有把效能再往上一級的空間
目前使用790FX晶片組的主機板大都會分為兩類,一款是功能用料豪華頂級定位,另一個是較為平價的定位

此次的主角-DFI LANParty DK 790FX-M2RS
也是屬於高階晶片組中平價版本之790FX主機板,價位落在170美金左右

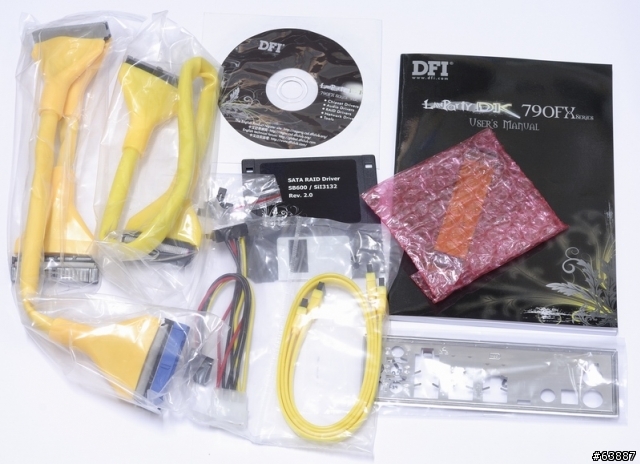

內附配件
各式排線.SATA電源線.驅動工具軟碟與光碟片.產品說明書與CorssFire橋接器

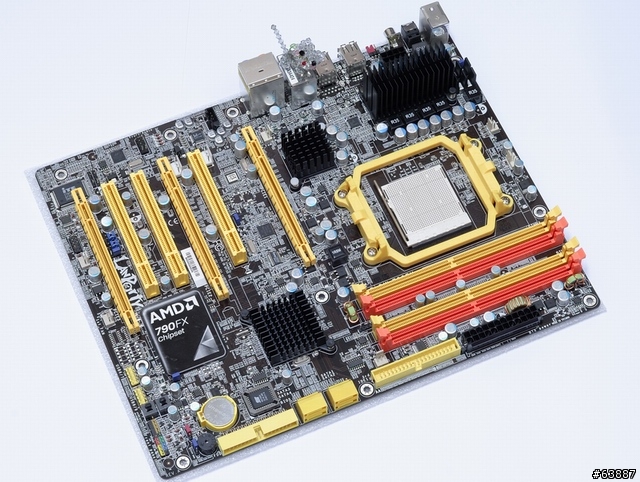

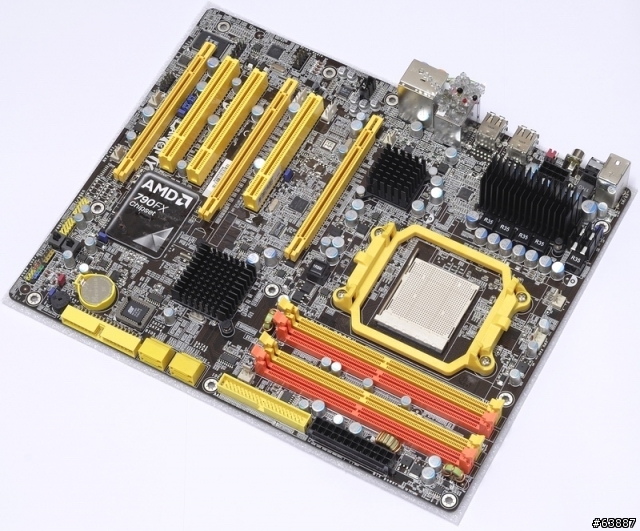

DFI LANParty DK 790FX-M2RS本體

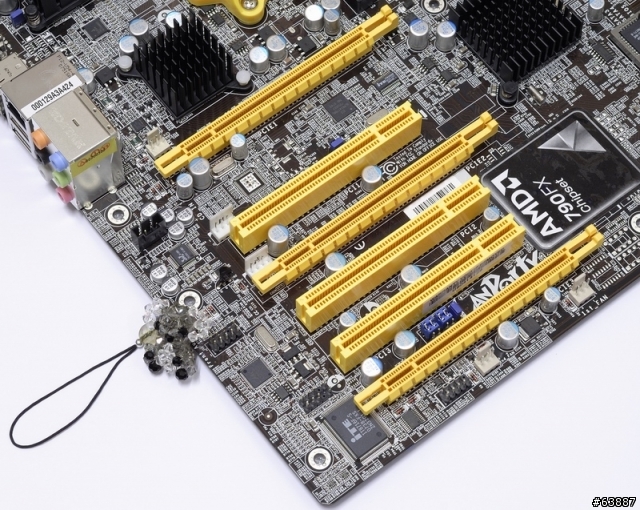

主機板左下
3X PCI-E X16
支援
2-way or 4-way CrossFire at x16/x16/NC bandwidth
3-way CrossFire at x16/x8/x8 bandwidth
2-way CrossFire + Physics at x16/x8/x8 bandwidth
3X PCI
網路晶片Marvell 88E8053

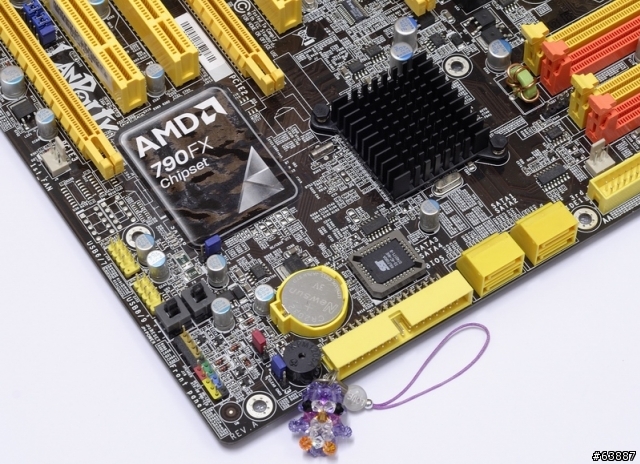

主機板右下
1X Floppy
4X SATAII(AMD SB600)
RAID 0,RAID 1 and RAID 0+1
Power/Reset按鈕

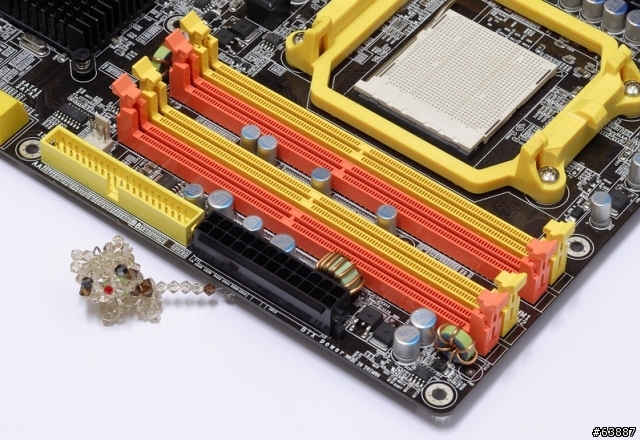

主機板右上
1X IDE
4X DIMM DDRII 支援667/800/1066(1066選項為Phenom處理器特有)
24PIN電源輸入

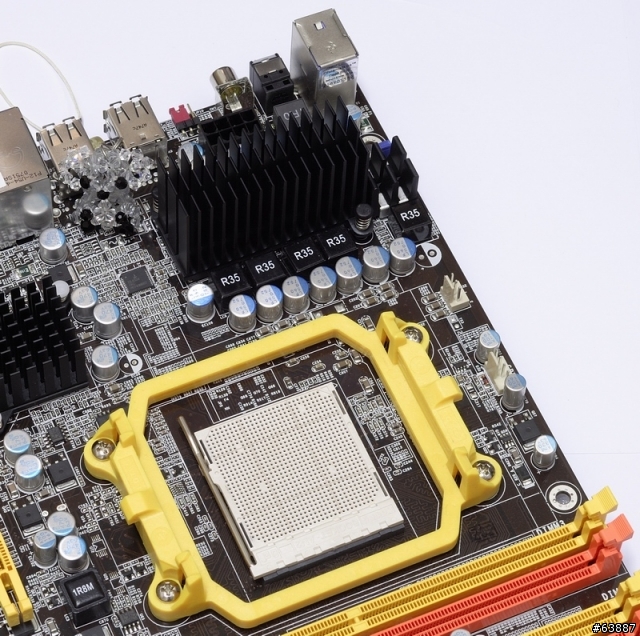

主機板左上
AM2/AM2+腳座,支援雙核/三核/四核處理器
4+1相數位供電設計

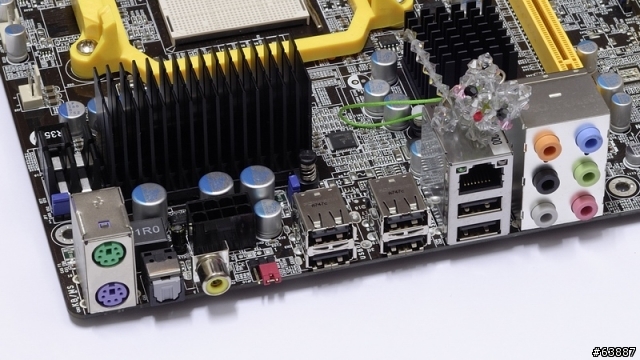

IO介面
紅色Jump為Clear CMOS功能
6X USB 2.0
S/PDIF與RCA S/PDIF-out port

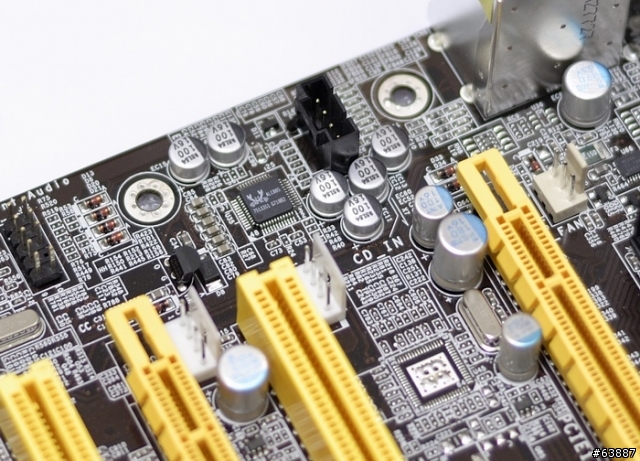

Realtek ALC885音效晶片支援八聲道
使用電解電容,非一般固態電容以保持較佳的音質
搭配固態電容的話,音質會容易偏乾偏硬

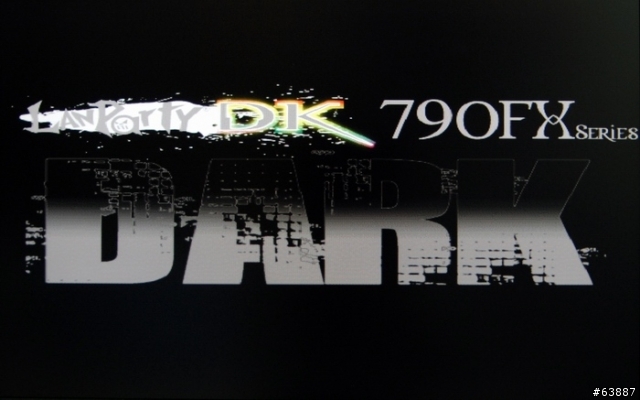

開機畫面

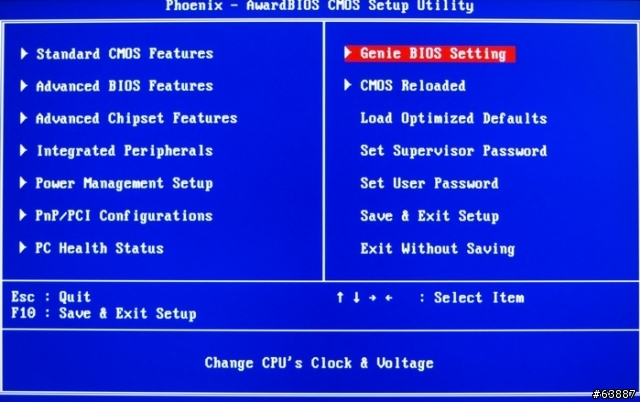

BIOS主頁面

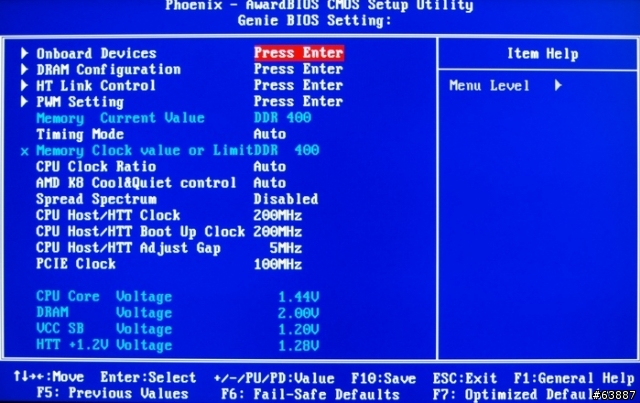

電壓/外頻設定主選單

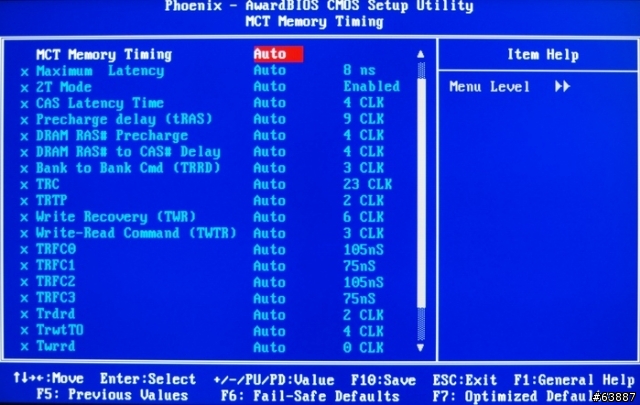

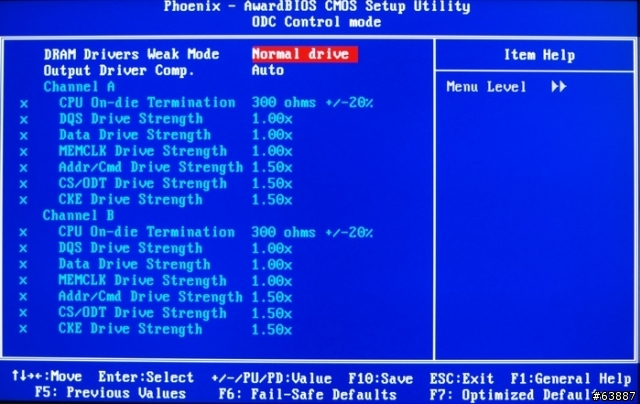

DRAM參數頁面
此處是DFI記憶體總是可以超比較高的秘密

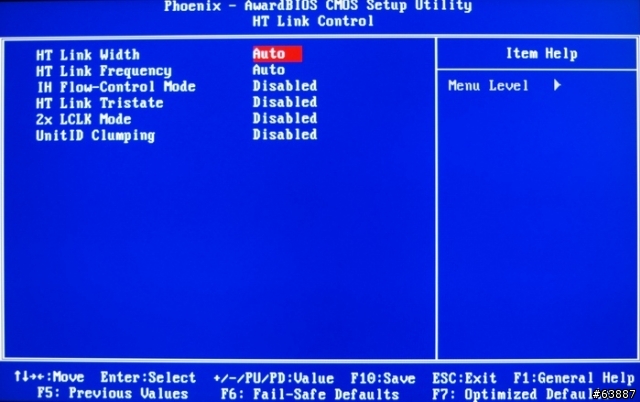

HT Link Control

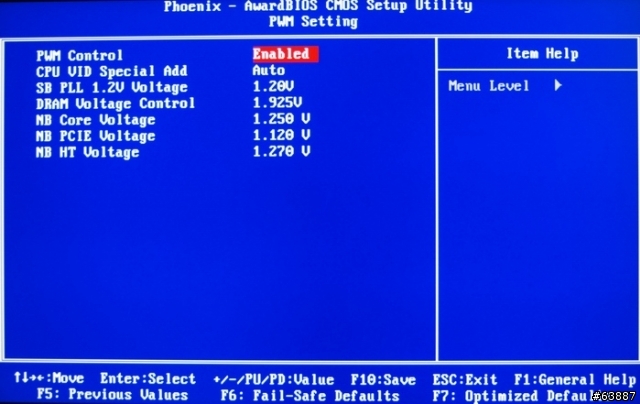

各細部電壓
CPU VID Special Add +25mV~775mV&-25mV~800mV
SB PLL Voltage 1.20~1.50V
DRAM Voltage Control 1.800~3.375V
NB Core Voltage 1.120V~1.500V
NB PCIE Voltage 1.120~1.500V
NB HT Voltage 1.040~1.500V

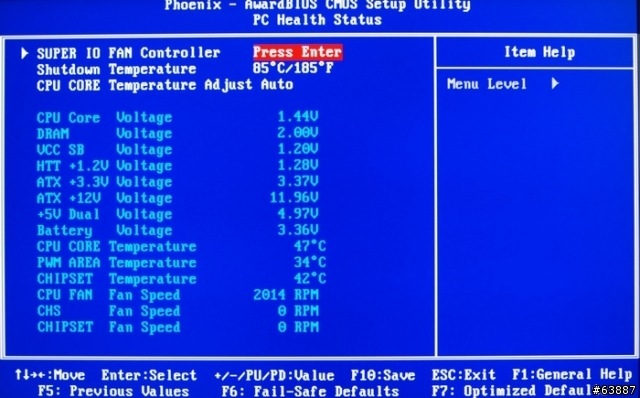

PC Health Status

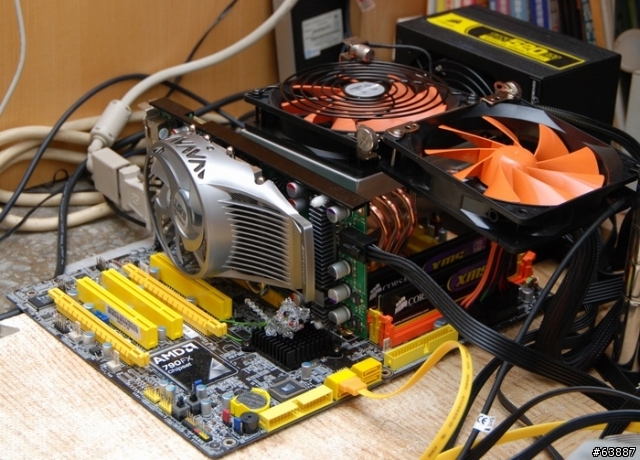

測試平台
CPU:AMD Athlon 64 X2 5000+/AMD Phenom 9600
MB: DFI LANParty DK 790FX-M2RS
DRAM:CORSAIR TWIN2X2048-6400C4
VGA:ELSA GLADIAC 880GT PW 512M
HD:Seagate 7200.10 320G
POWER:POWER:Corsair HX520W Modular Power Supply
Cooler:Thermaltake BigTyp VP

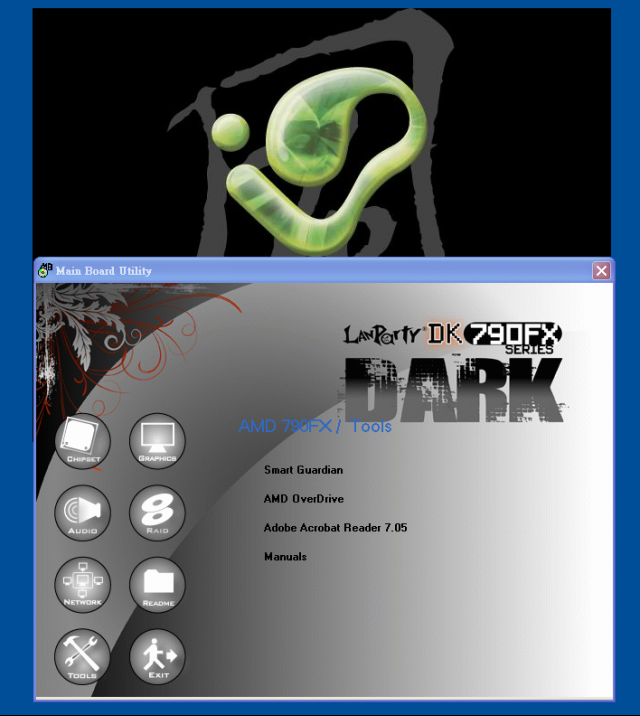

DFI DK 790FX安裝軟體介面

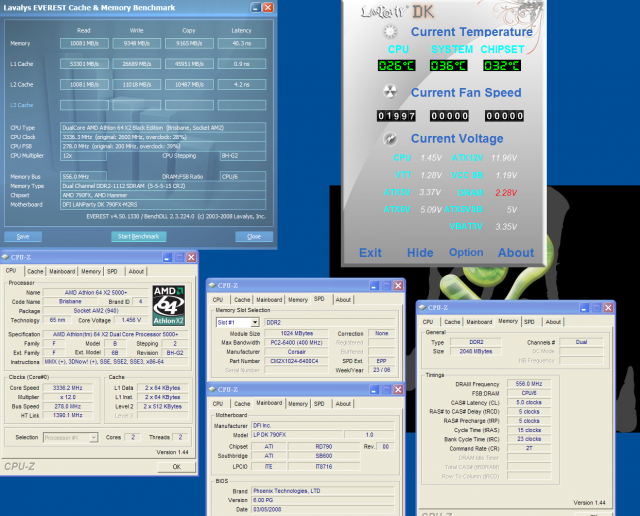

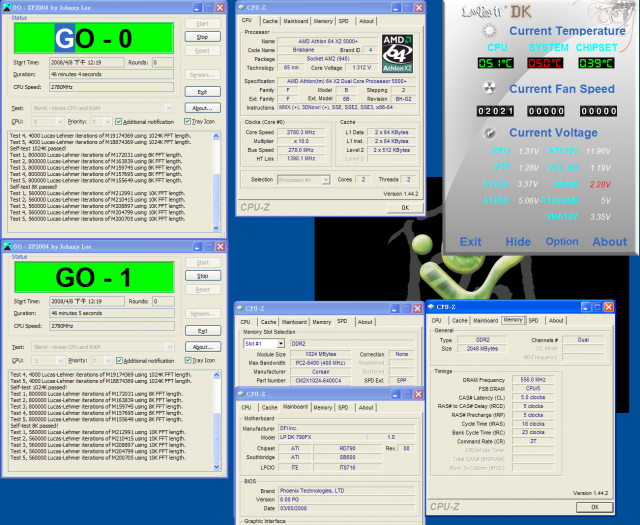

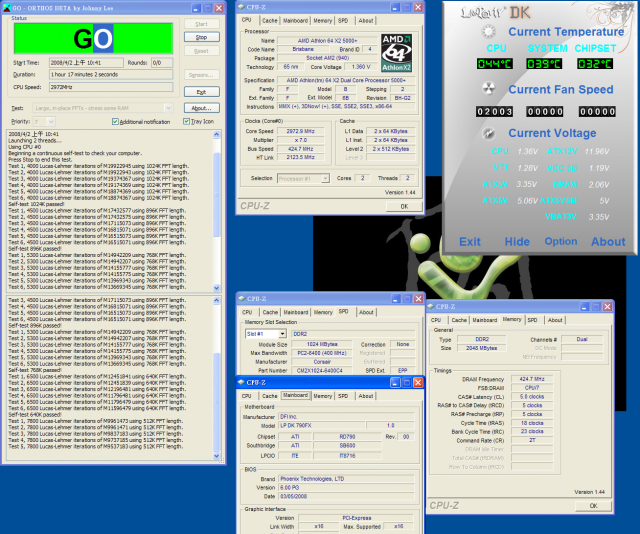

雙核心X2 5000+測試
晶片組不用加壓,處理器425Mhz穩定


DRAM超頻DDRII 1112 CL5 5-5-18 2T 2.28V
雙SP2004,2GB滿載穩定


記憶體頻寬測試


搭配8800GT 512MB,預設值 630/2000測試

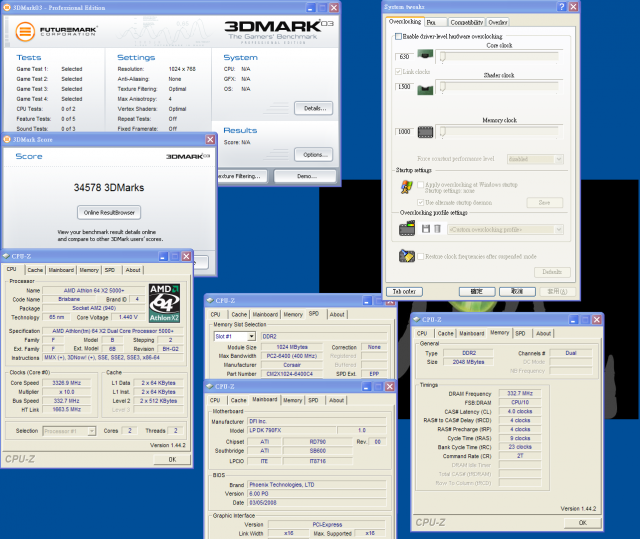

3DMARK2003

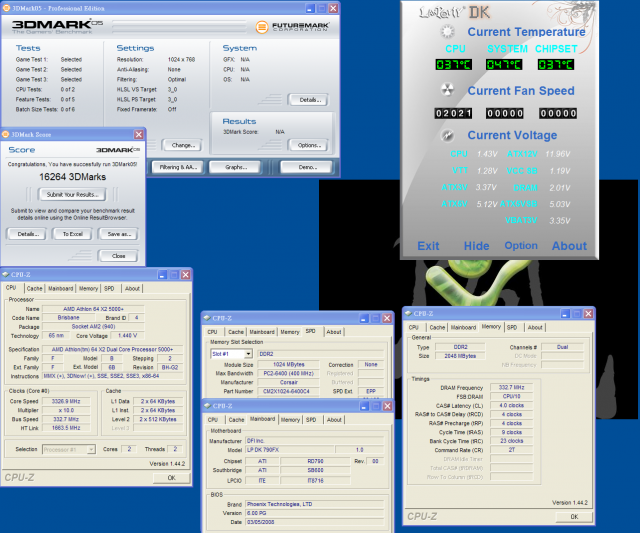

3DMARK2005

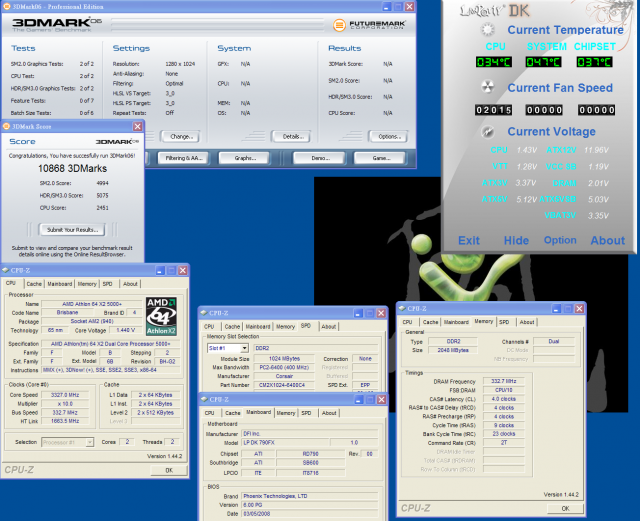

3DMARK2006

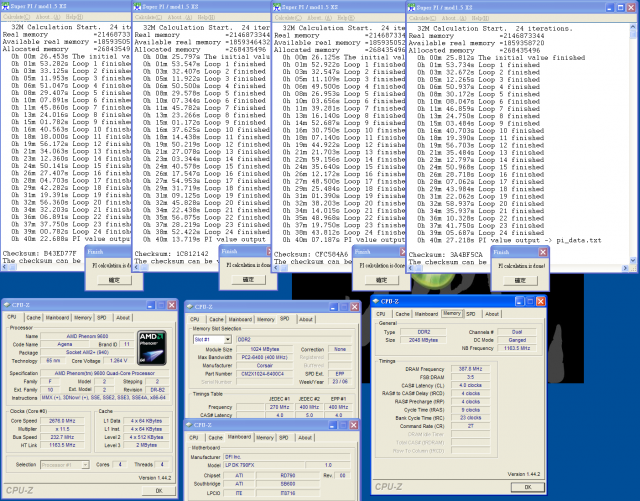

四核心AMD Phenom 9600超頻測試
4 X Super PI 32M穩定



DFI LANParty DK 790FX-M2RS
優點
1.平實的價格與DK系列主題一致的圖片
2.全固態日系電容,三根PCI-E X16,支援多重交叉火力也可加裝物理運算卡
3.豐富的BIOS超頻選項,這次DK系列也加入CPU可降壓的選項
4.DDRII 800記憶體若體質佳,還可以超到DDRII 1100的水準
5.790FX在處理器外頻比其他款晶片組有不少的進步,CPU體質夠強的話,450Mhz也不是問題

缺點
1.790FX是屬於比較早推出的晶片組,大多搭配南橋SB600
2.AMD平台目前效能較對手弱,對於中高階產品消費者購買意願低

效能比 ★★★★★★★☆☆☆
用料比 ★★★★★★★★☆☆
外觀比 ★★★★★★★☆☆☆
性價比 ★★★★★★★★☆☆

AMD晶片組比起目前競爭的Intel/Nvidia晶片組來說
除了低溫方面低上許多外,耗電量也在目前中高階產品中最低,這兩點是相當有優勢的

DK 790FX比起UT 790FX版本在超頻方面沒有太大的落差
主要差異在幾相供電的用料與音效卡其他細節方面,大部份功能與用料方面都有保留UT版本的血統
DK系列目前是DFI產品線中C/P值很高的一款,用料在水準以上,超頻又可以逼進UT/LT版本

現階段AMD把X2雙核心處理器價格降到非常超值的價位
未來四核心B3與三核心版本若可以將時脈拉到3G左右會更高的效能的話
790FX+四核/三核將比競爭對手的價位更便宜許多,讓消費者更輕鬆能擁有多核心高階且不高貴的平台:)
